Геотермальное отопление загородного дома своими руками

Принцип действия геотермальных систем

Если вы знакомы с тем, как работает кондиционер или холодильник, то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены теплые полы.

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

Геотермальное отопление загородного дома своими руками

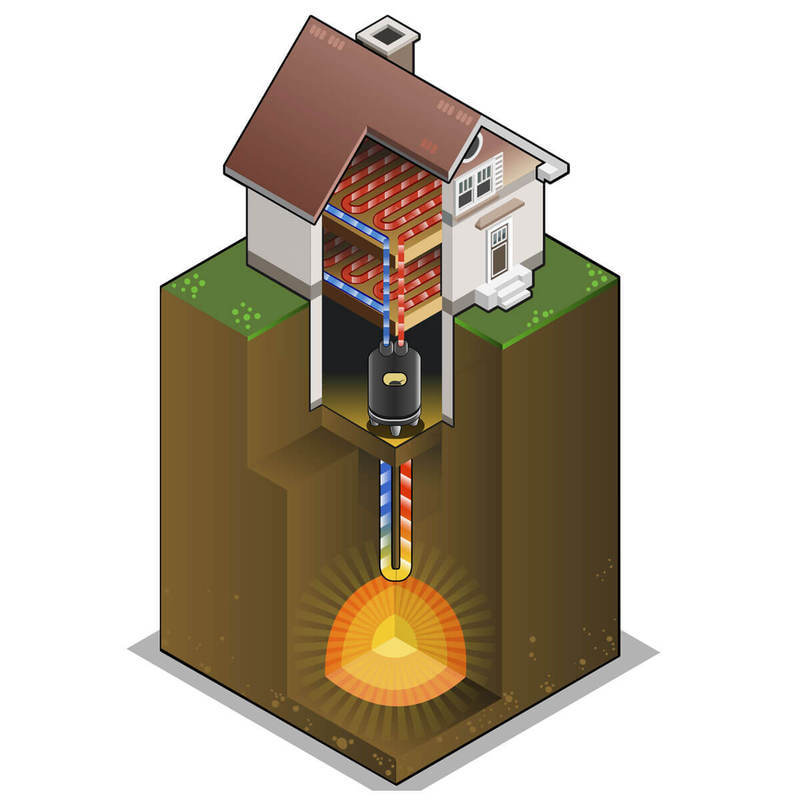

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру

Теплоноситель во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Организация геотермальной системы отопления

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь. Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Если вы никогда не прикасались к задней части своего домашнего холодильника, где расположена решетка теплообменника, то попробуйте это сделать. Вы обнаружите, что решетка горячая. Она нагревается оттого что передает наружу тепло из внутреннего пространства, где хранятся продукты. В результате температура внутри снижается, а снаружи тепло рассеивается в помещении кухни. То есть, холодильная машина переносит тепловую энергию из одного места в другое.

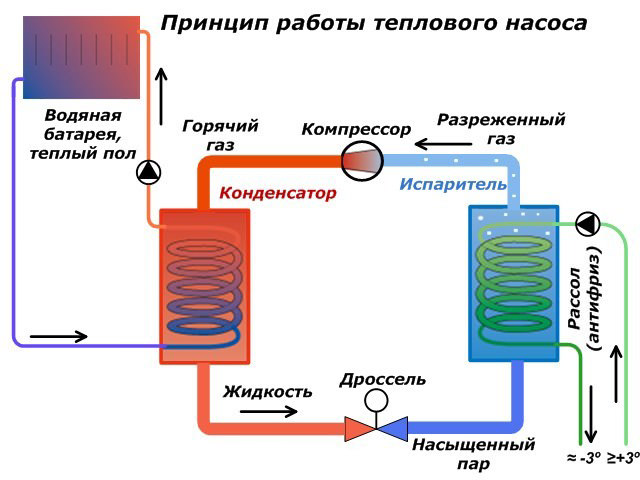

Тепловой насос – это та же холодильная машина, только действует наоборот. В том и состоит принцип работы геотермального отопления, чтобы тепло, имеющееся снаружи дома, перенести внутрь для его обогрева. Теоретически любое вещество или тело, чья температура выше абсолютного нуля (минус 273 ºС), содержит тепло в виде энергии движения молекул. Что уж говорить о температуре грунта ниже глубины промерзания, которая всегда постоянна и держится в пределах плюс 5—7 ºС.

Сама по себе температура 7 ºС для обогрева здания непригодна, это понятно. Задача, которую решает геотермальная система отопления, как раз и заключается в том, чтобы взять часть этого тепла, преобразовать и перенести в дом. С этой целью в земле устраивается теплосъемный контур из множества труб, проложенных ниже глубины промерзания. По контуру постоянно движется незамерзающая жидкость, побуждаемая циркуляционным насосом.

Нагревшись до температуры земли, жидкость попадает в теплообменник – испаритель. Там она обменивается теплом со вторым контуром, где циркулирует хладагент (фреон), находящийся под давлением, создаваемым компрессором. Благодаря этому хладагент испаряется при низкой температуре, отбирая большое количество тепла из первичного контура.

Принцип работы такого вида отопления достаточно прост и заключается в свойстве земли не промерзать даже при достаточно низких температурах. Например, при температуре воздуха около минус пятнадцати земля промерзнет всего до пяти-семи градусов. А теперь давайте ответим на вопрос, можно ли вполне успешно вытягивать из этого свойства земли пользу и отапливать дом с помощью такого ресурса?

Отопление монтаж

Геотермальное отопление монтаж

  • Чтобы достать из земли максимум тепла, нужно аккумулировать эту самую энергию тепла и сконцентрировать ее на обогревании дома, а это стоит некоторых усилий.
  • Нужно поддерживать температуру проводника. Нагретый стояк должен проводить тепло в жидкостях, которая будет проходить в центральной системе отопления.
  • Если же этот проводник остыл, его температуру нужно незамедлительно восстановить путем нагрева. Чтобы решить данную неурядицу были изобретены специальные геотермальные тепловые насосы, которые помогают справиться с поставленной задачей. Данное устройство помогает извлечь необходимое для нормального отопления дома количество тепла, которое может быть использовано для самых разных нужд. Кстати, такие насосы способны справляться с достаточно большими объемами работы. Возможности конструкции напрямую зависят от ее расположения в доме.

Если раньше такое явление, как отопление дома с помощь тепловой энергии земли можно было встретить исключительно за пределами нашей страны, то сегодня такие устройства – не чудо и не редкость.

Схема работы

Схема работы тепловых конструкций

При этом обратите внимание, что устанавливаются они не только на территории южных, теплых частей, как вы могли подумать. На территории Северных регионов это даже более частое явление. Давайте разберем более подробно, какая же схема работы у конструкций.Давным-давно у людей возник вопрос, почему же при испарении с какой-либо поверхности определенных жидкостей, затем поверхность охлаждается, и почему же при этом забирается энергия.

Как только ответ на данный вопрос был дан, возникла мысль, почему бы не запустить этот механизм в обратном порядке, то есть почему бы вместо ледяного, не получить теплый воздух. В пример можно привести работу современных систем кондиционирования: многие из них могут не только охлаждать, но и нагревать воздух.

Единственным минусом таких устройств является их ограниченность в функционировании при маленьких температурах. В определенной температуре они просто не могут работать. В отличие от них, геотермальное отопление загородного дома полностью лишено такого недостатка, хотя принцип работы у них и у вышеупомянутого устройства примерно одинаковый.

Геотермальное отопление

Геотермальное отопление загородного дома

Использование геотермальной тепловой энергии возможно благодаря естественному и постоянному прогреву внутренних пластов земной коры магмой. Степень генерации тепла столь высока, что приемлемую для аккумуляции температуру порядка 45-50 °C преобразуют даже в холодных регионах с промерзаемым грунтом на допустимых для бурения глубинах.

На первом этапе происходит аккумуляция тепла прямо в недрах земли с помощью специальных элементов с повышенной теплопередачей. Это коллекторные установки, которые поглощают тепло, а затем передают его вместе с антифризом в узел распределения по точкам забора и потребления. На этом этапе в работу включается насосная станция, которая преобразует и доставляет энергию радиаторам, системе ГВС, котлам и другим агрегатам, которые участвуют в отопительной инфраструктуре.

Обогрев дома теплом из-под земли: что это такое

На территории России высокотемпературные (термальные) родники располагаются крайне неравномерно, преимущественно вдали от населённых пунктов, что затрудняет их использование для целей отопления.

По мере развития технологий и внедрения новых видов оборудования, для производства тепловой энергии появилась возможность воспользоваться и низкотемпературными источниками.

Кроме прочего, подземные слои, находящиеся на расстоянии 50—100 метров ниже поверхности земли, имеют положительную температуру равную 10—12 °C. Такие значения сохраняются вне зависимости от времени, что даёт возможность пользоваться отоплением на протяжении всего года.

Преимущества системы геотермального отопления:

  • Экономичность. Источниками являются возобновляемые ресурсы, что позволяет избежать финансовых вложений в покупку топлива, как в случае использования традиционных систем. Не потребуются и дополнительные расходы, связанные с транспортировкой, хранением топлива.
  • Безопасность. Маловероятно возникновение каких-либо аварийных ситуаций, взрывов и возгораний.
  • Экологичность. Так как процесс сгорания в геотермальной системе не используется, то и присущие ему выбросы в атмосферу исключены.
  • Автономность. При наличии автоматического управления, не требует частого вмешательства или постоянного внешнего контроля.

Недостатки:

  • Немалые первоначальные денежные затраты.
  • Трудоёмкая установка.
  • Необходимость источника электрической энергии.

Установка оборудования

Большая часть технических узлов – это вспомогательные устройства и приспособления, которые обслуживают транспортную сеть передачи тепла. Можно выделить уже упомянутые коллекторы, трубные коммуникации, а также расширительный бак на подводке к распределяющей станции, который выполняет функцию буфера. Главным же функциональным элементов системы является геотермальный насос.

По размерам такие насосы могут соответствовать средним холодильникам, поэтому с учетом обвязки и сантехнической арматуры с отводными каналами для этого оборудования изначально рекомендуется организовывать технические помещения. В зависимости от типа системы, агрегат может выполнять как отопительную функцию, так и охлаждающую – по типу кондиционера. Но во втором случае придется устраивать дополнительные контуры доставки рабочей жидкости.

Неверно считать, что отопление от земли можно использовать только там, где присутствуют горячие водные источники, есть теплые гейзеры и прочие природные подземные отопительные источники. Новейшие технологии позволяют успешно эксплуатировать геотермальное отопление дома и в умеренных широтах.

Читать далее:  Как клеить плинтусы на потолок в углах

На сегодня в нашей стране этот вид обогрева пока еще относится к альтернативным способам получения тепла. Однако, в большинстве случаев он является практически идеальным для дачных или загородных домов. Установленное геотермальное отопление дома своими руками способно работать в двух режимах:

  • обогрев в зимнее время;
  • охлаждение во время жарко погоды.

Таким образом формируется наиболее благоприятная атмосфера в помещении.

Вся сложность в установке оборудования состоит в монтаже обменника тепла в земле. Разумеется, установка геотермальных систем отопления сложна, но возможна, и во Всемирной паутине есть множество советов, как же это сделать, но мы все же не рекомендуем. Как показывает практика, самодеятельность не всегда увенчивается успехом.

  • выезд проектировщика на место монтажа. В первую очередь берутся пробы грунта, принимается решение о том, где же лучше всего провести установку. Некоторые специалисты считают наиболее эффективным установить оборудование на дне водных ресурсов, или термальных источников;
    Оборудование на дне водных ресурсов

    Отопительное оборудование на дне водных ресурсов

  • заключается договор на тему приобретения всего необходимого, а также о рабочем составе. О цене судить не беремся, так как она зависит от множества факторов: местности, а также, во многом, от производителя, оборудование которого вы приобрели. Но, скажем сразу, расценки немаленькие;
  • установка всего необходимого. Эффективность оборудования зависит от того, насколько качественно проведены работы и правильно ли подобрано место для установки. После того как все необходимые работы в грунте завершены, систему подключают к центральному отоплению дома;
  • работник должен точно настроить все необходимые параметры для работы системы. Готово!

Проводятся также некоторые профилактические проверки при участии хозяина дома, затем подписывается договор о сдаче работы.

Как действует система геотермального отопления

Тепло для обогрева жилья или подачи горячего водоснабжения получают методом преобразования его из энергии окружающей среды с помощью особого агрегата.

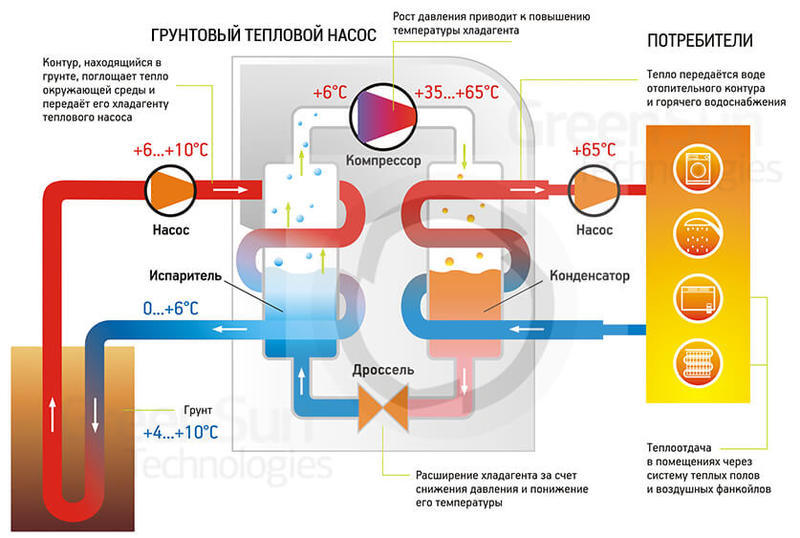

Основным элементом геотермальной установки является тепловой насос, который соединён с внутренним и внешним контуром отопления.

Геотермальное отопление загородного дома своими руками

Строение внутреннего контура аналогично традиционному варианту отопления (газ, вода). Это: трубы и радиаторы.

Внешний контур, размер которого намного больше внутреннего, размещаясь под землёй, является невидимым в процессе его эксплуатации. Внутри него циркулирует теплоноситель. Это: или обычная вода, или антифриз, как правило, — на основе этиленгликоля. И, второй вариант гораздо предпочтительнее.

Температура теплоносителя уравнивается с температурой среды, когда он находится во внешнем контуре, а затем он отправляется в тепловой насос. Пройдя через него, подогретые массы направляются по внутреннему контуру.

Наличие теплового насоса и является главным фактором для получения тепловой энергии, которая предназначается для последующего её использования потребителем (обогрев жилья, горячее водоснабжение).

КПД этого устройства некоторых может привести в изумление. Потребляя электрическую энергию в объёме 1 кВт в результате своей работы «выдаёт» несколько больше —4—5 кВт, что выглядит весьма странным.

Это происходит благодаря как конструктивным особенностям прибора, так и тому, что он, помимо электрической, использует тепловую энергию земли в качестве добавочной (даже при низкой температуре грунта).

Тепловой насос способен работать круглый год и эксплуатироваться на протяжении 15—25 лет.

Примечание! Некоторые специалисты уверяют, что с учётом трения или износа, реальный срок действия системы без остановки для проведения ремонтных работ составляет порядка 10 лет.

Несколько дополнений о работе

Алгоритм работы геотермального теплового насоса построен на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю. Земля здесь играет роль радиатора летом и является активным источником тепла в зимний сезон.

Разница температур грунта помогает повысить общую эффективность системы и способствует снижению фактических эксплуатационных расходов.

Геотермальный насос земля-вода в доме

В основе действия геотермального теплового насоса лежит такое явление, как тепловая инерция. Температура земли на глубине от 6 метров и ниже почти точно соответствует среднегодовой температуре воздуха в регионе и очень слабо изменяется в течение всего календарного года

На практике в трубопровод, размещенный в грунте, поступает действующий теплоноситель и нагревается там на несколько градусов. Потом состав переходит в теплообменный узел (или испаритель) и перебрасывает накопленную тепловую энергию на внутренний системный контур.

Тепловой насос в домашних условиях

Принцип работы геотермальных установок схож с функционированием холодильных систем. Именно поэтому некоторые виды теплонасосов в летнее время успешно применяют в качестве кондиционеров и с их помощью охлаждают воздух в жилых помещениях

Хладагент, работающий во внешнем контуре, прогревается в испарителе, преобразуется в газ и попадает в компрессор. Там он сжимается под влиянием высокого давления и становится еще горячее.

Раскаленный газ переходит в конденсационное устройство и отдает тепловую энергию рабочему теплоносителю внутренней системы, отвечающей за отопление дома. По окончании процесса хладагент, лишившийся тепла, возвращается в начальную точку в жидком состоянии.

Источником геотермального теплового излучения могут выступать разные среды. Так, помимо земли, а в самых эффективных и сложных системах – вместе с ней, также используется высокая температура воды и воздуха. В зависимости от конфигурации распределения энергии, геотермальный тепловой насос для отопления классифицируется на следующие виды:

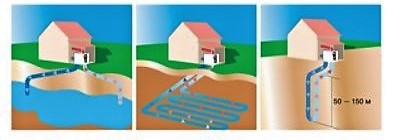

  • Грунт-вода. Наиболее распространенная система, которая предполагает использование замкнутых грунтовых контуров с глубокими зондами в комбинации с водяной системой выработки тепла.

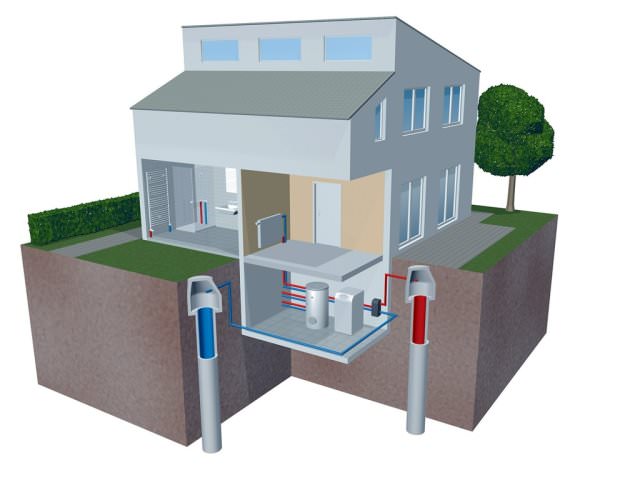

  • Вода-вода. Задействуются открытые скважины для извлечения энергии грунтовых вод, которые, впрочем, тоже нагреваются от грунта на больших глубинах.
  • Вода-воздух. Самая сложная система, в которой участвует несколько групп аккумулирующего оборудования – в том числе наружные радиаторы и воздушные панели, нагревающиеся в процессе работы.

Геотермальное отопление загородного дома своими руками

Все перечисленные системы объединяются одним важным преимуществом перед другими средствами аккумуляции природной энергии. Оно заключается в том, что геотермальное отопление не преобразует тепло в другой вид энергии (пар, электричество). На завершающем этапе оно используется потребителями в первоначальном сгенерированном виде.

В качестве основы для агрегата можно использовать обычную сплит-систему. Например, установка мощностью порядка 1 кВт сможет вырабатывать 5-6 кВт тепла в зависимости от условий эксплуатации и качества обвязки. Наружный кондиционирующий блок необходимо поместить в защитный деревянный каркас, обеспеченный качественной теплоизоляцией.

В принципе, количество линий теплоснабжения из грунта (или воды с воздухом) ничем не ограничивается, как и число приемных насосов-распределителей. Но важно учитывать растущие нагрузки на оборудование. Мощные производительные системы на 3-4 контура могут требовать использования трехфазной сети энергообеспечения на 380 В только лишь для поддержки автоматического управления и защитных систем с предохранителями.

Данный вид отопления у нас пока считается новинкой, но ведь ничего сверхнеобычного в нем нет.

Это просто новый способ применения старого доброго теплового насоса, который имеется в каждом холодильнике.

Геотермальное отопление загородного дома своими руками

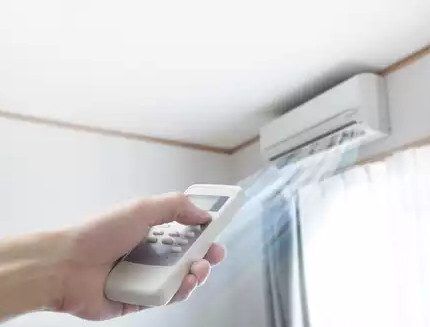

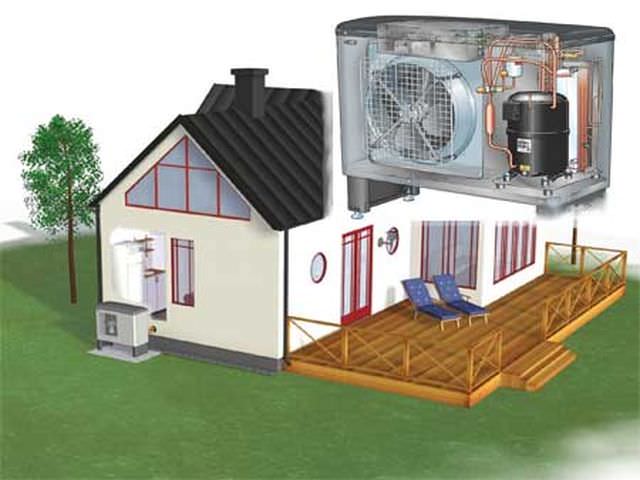

Родным братом системы геотермального отопления можно считать кондиционер, работающий в режиме «зима». Ведь это устройство греет воздух вовсе не с помощью ТЭНов, как думают некоторые.

Кондиционер, так сказать, перекачивает тепло, добываемое им из промозглого осеннего воздуха снаружи помещения. Ту же задачу выполняет тепловой насос в геотермальной установке, только в качестве источника тепла используется грунт или вода с температурой 5 – 7 градусов.

Как же получается, что ледяная на ощупь среда выступает в роли источника тепла? Это становится возможным благодаря замечательной способности газов нагреваться при сжатии и остывать при расширении.

Если порции газа дать нагреться от одной среды, а затем перенести в другую и там сжать, он станет еще более горячим и будет отдавать тепловую энергию этой второй среде, даже если она имеет более высокую температуру, чем первая. Теперь снова вернем газ к первоначальному давлению, одновременно перенеся его в первую среду.

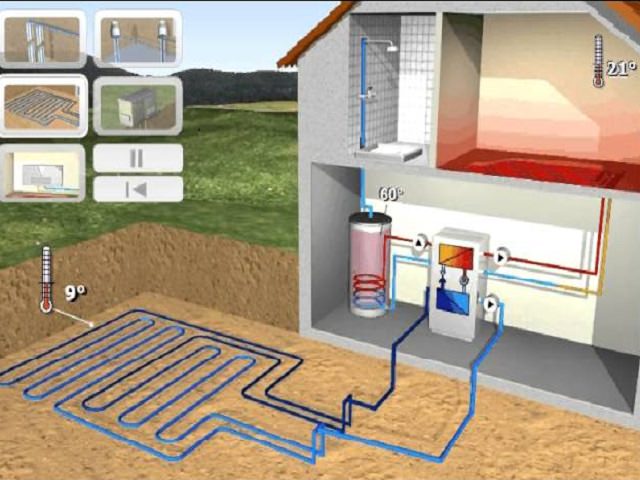

Система геотермального отопления

Геотермальное отопления – принцип работы

Его температура упадет ниже первоначальной, ведь часть внутренней энергии была отдана в виде тепла на этапе сжатия. Следовательно, газ снова начнет нагреваться от первой среды.

Повторяя операцию снова и снова, мы будем «перекачивать» тепло из одной среды в другую в противоположном естественному теплообмену направлении. Этот процесс называется «циклом Карно» и именно на нем основан принцип работы теплового насоса в системе геотермального отопления.

Геотермальное отопление дома требует немалых подготовительных и установочных работ, а также немалых затрат, которые, конечно, со временем в разы окупятся. На начальном этапе работы делается шахта. Ее длина, ширина, высота, а также прочие параметры индивидуальны в зависимости от площади отапливаемой территории и некоторых других факторов, например, на параметры раскопок очень влияет климат местности, в которой вы живете, тип почвы, трудность процесса, а также профессиональные качества бригады, которая будет заниматься установкой.

Второй шаг самый ответственный. В землю надо поместить специализированные трубы, которые и будут аккумулировать тепло земли и направлять ее на отопление вашего дома. Роль труб основная, в них и заключается весь принцип: трубы будут подавать тепло в насос, который обеспечивает отопительную жидкость теплом.

Своими руками: что и как

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

  • компрессорный узел (промежуточный элемент комплекса);
  • испаритель, передающий низкопотенциальную энергию теплоносителю;
  • дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
  • конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.
Читать далее:  Как собрать сифон для раковины на кухне

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

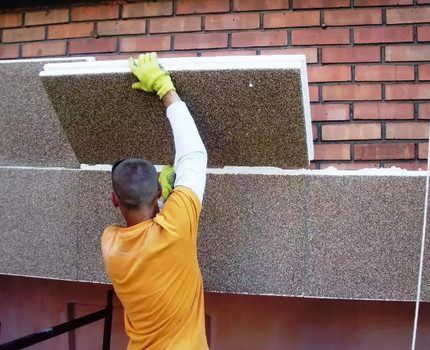

Процесс утепления жилого дома

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Теплонасос, сделанный своими руками

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Пошаговый инструктаж по сборке теплонасоса из холодильника описан в этой статье.

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Домашняя сплит-система

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

  1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
  2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Фото 1

Рассмотрим сооружение геотермального отопления дома своими руками с горизонтальным наружным контуром (укладка в грунте). Работы разобьем на два этапа.

На стене следует закрепить компрессор от кондиционера или холодильника.

При наличии слабой проводки используйте два компрессора с меньшей мощностью – это позволит уменьшить пусковой ток (компрессоры будут включаться последовательно).

Конденсатор, в котором будет сжиматься хладагент, изготавливаем из сантехнической медной трубы наружным диаметром около 12 мм и толщиной стенки 1 – 1,2 мм. Она наматывается на цилиндрическую болванку, так чтобы получился змеевик.

Испаритель делается из того же материала.

Тепловая помпа своими руками

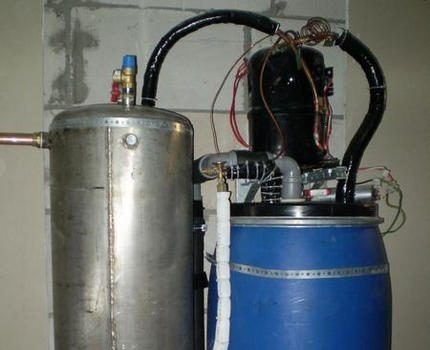

Самодельный тепловой насос

В качестве теплообменников следует использовать две емкости: для системы отопления – нержавеющую (здесь устанавливается конденсатор), для наружного контура – пластиковую (в ней установим испаритель).

Конденсатор устанавливаем так, чтобы фреон в нем двигался сверху вниз. Благодаря этому при его конденсации не будут образовываться пузырьки. В испарителе газ должен двигаться в противоположном направлении.

Один конец конденсатора присоединяется к выходу компрессора, на другом – устанавливается редукционный клапан. К выходному отверстию этого клапана присоединяется испаритель, второй конец которого следует подключить ко входу компрессора.

Каждую емкость при помощи штуцеров следует врезать в соответствующий контур.

Контур представляет собой пластиковую трубу, уложенную в траншею ниже глубины промерзания грунта в виде «змейки». Расстояние между соседними участками должно составлять около 70 см.

Длина контура будет зависеть от влажности грунта. При сухом грунте с каждого метра трубы удается снять 10 Вт тепла, во влажных глинистых почвах этот показатель возрастает до 35 Вт. Таким образом, на каждый кВт тепловой мощности понадобится контур площадью от 25 до 50 кв. м.

Если уж монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой. Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача не сложная. Вообще-то делается всё точно так же, как и при организации отопления с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 метров. Необходимо, чтобы его площадь превышала 200 квадратных метров, а глубина – 3 метра, составляющие средний параметр промерзания. Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Отопление дома

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении. Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа. Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 квадратных метров коллектора на 100 кв. метров отапливаемой площади дома.

Прежде чем решиться на подобный шаг, нужно сопоставить возможности с объёмом и сложностью всех необходимых работ для установки геотермальной системы.

Расчет стоимости

Расчёт стоимости устройства геотермальной системы вычисляется относительно:

  • приобретения теплового насоса определённой мощности;
  • цены всего трубопровода, в соответствии с мощностью насоса;
  • производства сопутствующих земельных работ (бурение скважин, выкапывание траншей), а также стоимости работ по прокладке сетей;
  • установки и подключения теплового насоса.

Фото 1. Геотермальный тепловой насос модели Vitocal 300-W Pro с электроприводом для отопления, производитель — «Viessmann».

Геотермальное отопление дома своими руками: принцип работы, особенности монтажа и рекомендации

Расчёт включает и покупку теплового насоса, цена которого различается в зависимости от мощности и производителя.

Модели мощностью в районе 4—5 кВт будут оцениваться в 3—7 тыс. у. е. Прибор мощностью 5—10 кВт стоит 4—8 тыс. у. е. За 10—15 кВт — 5—10 тыс. у. е.

Существует подразделение по способу установки внешнего контура (коллектора). В грунте он может размещаться вертикально или горизонтально. В грунте водоёма — горизонтально. Для каждого из этих случаев имеются свои преимущества и недостатки.

Полезное видео

В ролике наглядно показано, как в большом доме из газосиликатного блока обустроена отопительная система на основе геотермального теплового оборудования «воздух-вода». Раскрыты некоторые интересные нюансы относительно монтажа оборудования и озвучены реальные цифры коммунальных платежей за месяц.

Как работает оборудование «земля-вода». Подробное описание от специалиста по установке геотермальных тепловых котлов, рекомендации и полезные советы для домашних мастеров от профессионала своего дела.

Своими впечатлениями о тепловом геотермальном насосе делится реальный пользователь оборудования.

Профессиональный слесарь рассказывает, как в домашних условиях изготовить тепловой насос на основе мощного компрессора и трубчатых теплообменных деталей. Подробная инструкция в пошаговом режиме.

Геотермальное отопление загородного дома своими руками

Геотермальный насос для отопления частного домовладения – удачный способ создания комфортных жизненных условий даже там, где недоступны централизованные коммуникационные системы и более привычные источники энергетического ресурса.

Выбор системы зависит от территориального расположения недвижимости и финансовых возможностей хозяев.

Ознакомьтесь с видео, в котором производится обзор установленной системы геотермального отопления.

Бурительные мероприятия

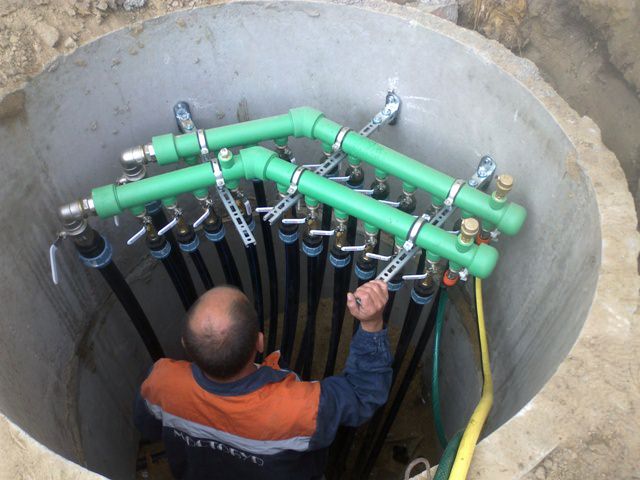

Для организации связи между источниками забора тепловой энергии и насосом потребуются скважины. В них устанавливаются зонды с коллекторами – непосредственные приемники тепла. Бурение придется осуществлять с помощью спецтехники, так как ручным способом можно разработать лишь небольшую скважину на 5-7 м.

Нормативная же глубина для полноценного геотермального отопления варьируется от 20 до 100 м. Что касается зондов, то для них можно применить пластиковые трубы, способные выдерживать давление порядка 6 бар. Для большей эффективности стоит применить обвязку из нескольких линий (3-4), концы которых соединяются U-образным переходником.

Читать далее:  Как сделать контроллер для ветрогенератора своими руками

Заключение

Если сравнивать стоимость отопления в его традиционных вариантах, то в плане долгосрочной перспективы, установка геотермального отопления — это оправданный шаг, так как есть надежда на то, что затраты окупятся за первые несколько лет эксплуатации системы.

Несмотря на сложности, геотермальное отопление становится более популярным в России. Остаётся ещё надеяться на то, что отечественные предприятия начнут активнее осваивать производство тепловых насосов, с тем, чтобы не переплачивать иностранным изготовителям.

Тепловой насос, как детище самых передовых технологий, довольно распространен в странах западной Европы. У нас он считается малодоступной роскошью ввиду немалой стоимости. Даже состоятельные граждане не торопятся вкладывать средства в подобное отопление, поскольку владеют коттеджами большой площади, где геотермальный обогрев будет окупаться слишком долго. С этой точки зрения оптимальным вариантом считается дом 150 м2 площади.

Установка горизонтальных аккумуляторов

Если по тем или иным причинам вертикальная скважинная организация геотермального контура на участке не реализуема, то можно организовать горизонтальный монтаж тепловых приемников. Потребуется площадка с минимальными размерами 15х15 м, с которой снимается слой грунта глубиной 50 см. Далее на изолированной поверхности укладываются аналоги вышеупомянутых зондов.

Например, горизонтальное геотермальное отопление дома может быть устроено посредством электротехнических матов или теплообменных труб. Конфигурации расположения контуров тоже могут отличаться, но специалисты для большего энергетического эффекта рекомендуют укладывать коммуникации «змейкой» или спиралью.

Как повысить энергоэффективность системы?

Готовые заводские комплексы хороши тем, что все их конструкционные части и компоненты сбалансированы и подстроены друг под друга по характеристикам. Преимущество самостоятельной организации системы на отдельных агрегатах заключается в том, что каждый контур и рабочий узел можно модернизировать независимо от общей инфраструктуры.

Так, многие отказываются от стандартного теплоаккумулятора, заменяя его функцию бетонной стяжкой. В этом случае геотермальное отопление будет работать с минимальными перепадами температур в контуре смесительного бака. Также рекомендуется экспериментировать с хладагентом и применением компрессоров с «плавающей» производительностью.

Рекомендации по монтажу

Сразу оговоримся, что геотермальное отопление, сделанное своими руками – это миф. Работы, связанные с расчетами длины контуров и мощности теплообменной установки, да и разработкой проекта в целом может выполнить только специалист в этой области, имеющий инженерное образование и опыт. Что касается внедрения проекта, то здесь не обойтись без землеройной или бурильной техники, не станете же вы копать котлован вручную. То же касается и монтажа труб, их прокладки в дом и установки оборудования.

Единственное, что вы можете сделать своими руками, — это собрать домашнюю систему отопления. На эту тему можно почерпнуть достаточно информации в других статьях. Мы же дадим несколько общих рекомендаций:

  • с компанией – подрядчиком следует заключить официальный договор и оговорить в нем все моменты;
  • в силу особенностей работы гелиосистем для обогрева частного дома лучше всего подойдет низкотемпературная схема отопления. К таковым относятся теплые полы и плинтусные водяные конвекторы. Можно поставить и традиционные радиаторы, но об этом намерении надо заблаговременно сообщить специалистам, занимающимся расчетами теплового насоса;
  • для подстраховки не помешало бы иметь в доме резервный котел, желательно – энергонезависимый, работающий на дровах или дизельном топливе. Это позволит избежать ситуаций, когда вы можете остаться без отопления посреди зимы в результате какой-либо неисправности системы или аварии;
  • с той же целью надо приобрести дизельный или бензиновый генератор электроэнергии. Обычные бесперебойники не подойдут, им не хватит мощности или заряда;

лучше всего, когда теплообменная установка геотермального отопления располагается в подвале или цокольном этаже дома, вместе с другим тепловым оборудованием. Так удобнее и дешевле подводить коммуникации.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

  • Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
  • Акустический комфорт. Тепловой насос работает практически бесшумно.
  • Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
  • Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
  • Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
  • Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Внедряя геотермальное отопление, мы выигрываем в следующем:

  1. Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
  2. Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
  3. Не загрязняем атмосферу и экономим невозобновляемые ресурсы.

Теперь о недостатках:

  1. Система без электропитания неработоспособна.
  2. Наружный контур имеет очень большие размеры.
Обогрев теплом земли бесплатно

Безопасная геотермальная система

Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.

По сравнению с традиционными системами отопления с котельным оборудованием, это наиболее чистый в экологическом отношении способ обогрева. К этому же стоит добавить высокий уровень безопасности на фоне экономичного газового оборудования и невысокие требования к техническому обслуживанию. В плане тепловой отдачи геотермальное отопление частного дома может быть оправдано, если задействуется достаточно площадей с охватом водных или земельных источников снабжения.

Конструкция геотермальной системы

На первом этапе организации геотермальной инфраструктуры потребуются существенные расходы – как на оборудование, так и на монтажные работы. Причем затраты будут превосходить смету на те же котельные станции с полным комплексом пуско-наладочных работ. Окупаемость за счет низких затрат на обслуживание займет 5-7 лет.

Геотермальное отопление имеет ряд преимуществ, которые однозначно склонят вас к решению установки такой системы. Среди плюсов такие свойства, как:

  • безопасность для окружающей среды, а также для вашего здоровья и ваших близких. Такие системы не производят никаких вредных отбросов, в отличие от других систем подачи отопления;
  • насос требует небольшое количество электричества, но этот расход в несколько раз покрывается объемом обрабатываемой воды и тепла, которое образуется при работе системы;
  • функционирование системы не требует поддержания каким-либо посторонним сырьем или химическими средствами;
    Функционирование системы

    Функционирование системы геотермального отопления загородного дома

  • полностью безопасно в плане риска взрыва или воспламенения;
  • долгий срок службы. Установка гарантированно прослужит вам более сорока лет.

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы. Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет 4 градуса. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне. В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом.

Источники геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

  • высокотемпературные;
  • низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников. Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов.

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода. Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Геотермальное отопление загородного дома своими руками

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
