Система отопления двухэтажного дома проекты схемы разводки

Однотрубная или двухтрубная?

Все преимущества контура с принудительным движением теплоносителя реализуются при устройстве и эксплуатации двухтрубной системы отопления двухэтажного дома. При такой разводке, имеющей несколько вариантов рабочих схем, подача теплоносителя и его отвод от батарей производится по разным коммуникациям.

Двухтрубная система отопления идеально подойдет для контура с принудительным движением теплоносителя

Горячий теплоноситель от котла поступает в стояк, от которого на каждом этаже отходит подающая ветка и снабжает каждый обогреватель. От батарей отводящие патрубки сбрасывают остывшую жидкость в обратную коммуникацию. «Холодные» лежаки впадают в отводящий стояк, переходящий на первом этаже в обратную трубу. На обратке перед входом в котел последовательно устанавливаются:

  • мембранный расширительный бачок;
  • циркуляционный насос в системе байпаса с комплексом запорной арматуры;
  • предохранительный клапан, сбрасывающий избыточное давление в отопительном трубном контуре.

Независимое снабжение теплоносителем каждой батареи в двухтрубном отопительном контуре дает возможность регулировать (в том числе автоматически) скорость тока жидкости через радиатор и за счет этого изменять температуру обогревателя. Это делается вручную с помощью запорного крана на входе подачи теплоносителя или с помощью термостатического клапана, который регулирует просвет входящего отверстия автоматически в соответствие с заданной температурой в помещении.

Двухтрубная отопительная система может быть реализована в нескольких вариантах, причем на разных этажах может быть применена другая схема. Самая простая разводка двумя трубами называется тупиковой. Она заключается в том, что обе трубы (подводящая и отводящая) прокладываются параллельно, поочередно подключаясь по пути к батареям, и замыкаются в итоге на последнем обогревателе.

Следующую схему разводки и подключения труб называют «петлей Тихельмана» или встречной. Суть ее в том, что подающая труба и обратка, имеющие одинаковый диаметр на всем протяжении, подводятся к радиаторам и подключаются с противоположных сторон. Эта разводка оптимальнее и не требует балансировки системы.

Система отопления двухэтажного дома проекты схемы разводки

Самой совершенной, но и наиболее материалоемкой, является коллекторная система отопления двухэтажного дома. Снабжение каждого отопительного прибора на этаже производится индивидуально, от коллектора к радиаторам подводятся отдельные подающие и обратные трубы. Кроме батарей, к коллектору могут быть подключены внутрипольные конвекторы, теплые полы, фанкойлы.

Преимущество в том, что на каждый обогревательный прибор или систему подается теплоноситель с необходимым давлением, температурой и скоростью циркуляции. Все эти параметры регулируются устройствами (сервоприводами, смесителями жидкости, термостатами, системами клапанов), установленными на распределительных коллекторах.

Выбор вида разводки отопления и теплоносителя происходит во время разработки проекта.

Однотрубная система отопления работает по принципу последовательного подключения радиаторов в разводке контура отопления. Термодинамика процесса основывается на увеличенном диаметре трубопровода (не меньше 32 мм), уклон прямых участков (0,5 % длины) и превышении оси радиатора над центральной линией котла(Н).

Саморегуляция в контуре происходит из-за различия температур между первым/последним радиатором и силе гравитации. Поток идет поочередно через каждый отопительный прибор (обратка предыдущего радиатора является подачей следующего). Температура снижается по мере удаления от источника тепла, а плотность воды наоборот, увеличивается.

В двухтрубной системе отопления разделены на подающую магистраль и обратный трубопровод. Разводка в две трубы повышает КПД системы, уменьшает тепловые потери и гидравлическое сопротивление. Двухтрубный контур определяет параллельное подключение входного и выходного патрубков отопительного прибора. Температура теплоносителя в радиаторах выравнивается, удаленность от источника тепла не влияет на нагрев.

При кажущейся простоте монтажа и экономии материалов однотрубная система обладает одним серьезным недостатком. Поскольку каждая батарея сбрасывает остывшую воду в общую магистраль, то к следующему радиатору теплоноситель приходит с более низкой температурой и так далее, до конца ветви. Из-за чего самый последний отопительный прибор может быть еле теплым. Что это значит?

Система отопления двухэтажного дома проекты схемы разводки

Комнату все равно надо обогревать, а значит, придется наращивать теплоотдачу батареи, то есть, увеличивать количество секций. Получается, мы сэкономили на трубах и фитингах, но потратились на дополнительные секции. Прибавьте сюда трудности с регулированием в двухэтажных домах и невозможность естественной циркуляции.

Недостаток двухтрубной системы состоит лишь в том, что на ее сборку нужно больше материалов, так как в этом случае подающий и обратный коллектор разделены. То есть, теплоноситель приходит ко всем батареям по одной трубе, а уходит – по другой. Данная схема системы отопления частного дома обладает множеством достоинств, а потому наиболее популярна. Это повод для того чтобы остановить свой выбор именно на двухтрубной системе.

В настоящее время в частном домостроительстве используются следующие виды двухтрубных схем:

  • с естественной циркуляцией;
  • с принудительной циркуляцией;
  • коллекторная система;
  • схема с двухконтурным котлом.

Каждая из приведенных систем имеет свои особенности, преимущества и недостатки, определяющие ее сферу применения. Рассмотрим все схемы по порядку и раскроем их особенности.

Для чего нужна схема отопления 2-х этажного частного дома и ее основные составляющие

Проектирование и монтаж систем отопления в двухэтажных частных домах – процесс довольно сложный, но вполне осуществимый. И независимо от того, какая из существующих схем будет применена, для монтажа не потребуется каких-либо специальных навыков. Достаточно базовых правил и аккуратного и четкого следования инструкциям. Именно эту информацию мы сегодня и попробуем предоставить уважаемому читателю как можно подробнее.

Отопление в частных домах может различаться не только энергетической составляющей, но и системами разводки – они могут быть как однотрубными, так и двухтрубными. Какие преимущества есть у одной схемы перед другой еще предстоит разобраться. И от того, насколько точно домашний мастер поймет разницу, зависит качество последующего проектирования и монтажа, равно как и комфортная температура во всех помещениях строения.

А пока можно сказать одно – имея на руках подробные схемы водяного отопленияв частном доме, своими руками его смонтировать вполне возможно. А для начала разберемся, каким оно может быть, исходя из энергетической составляющей.

Тепло необходимо в каждом доме. Ведь без него жить невозможно
Тепло необходимо в каждом доме. Ведь без него жить невозможно

Источниками тепла в жилых домах могут служить:

  • электроэнергия – это могут быть не только различные обогреватели, но и котлы с подключением к гидросистеме отопления;
  • природный или сжиженный газ – опять же котлы или различные обогреватели (к примеру, инфракрасные);
  • альтернативные системы – геотермальное отопление;
  • с применением твердого топлива – проще говоря печное отопление.

Раньше дома обогревались в основном при помощи печного отопления, но сейчас все больше людей переходят на электричество или газ. Дело в том, что прогресс не стоит на месте и новые виды стали куда более дешевле, чем твердое топливо, такое как уголь или дрова. Есть и еще одно преимущество всех остальных видов отопления перед печным – не требуется никаких затрат времени и сил на транспортировку топлива, его подготовку и вывоз отходов продуктов горения.

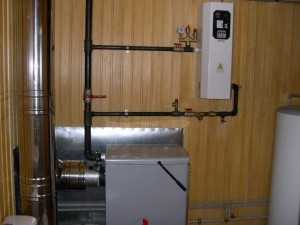

Такой котел легко обеспечит отоплением большой двухэтажный дом
Такой котел легко обеспечит отоплением большой двухэтажный дом

Итак, разбираемся, что собой представляет тот или иной вид энергии, используемой для обогрева.

Многие сейчас задались вопросом, как правильно проводится отопление в частных домах. На самом деле основная задача – это составление подробного проекта. И если домовладелец решил не тратить деньги на оплату труда проектировщиков, подобную план-схему можно выполнить самому на листе бумаги.

Андрей Павленков

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Составленный проект необходимо сохранить на случай непредвиденного ремонта. Ведь намного проще найти проблему, если чертеж с размерами находится под рукой. Особенно актуален этот совет, если коммуникации будут спрятаны под полом.”

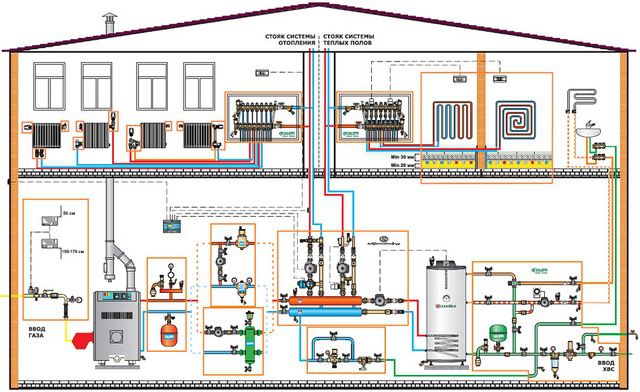

Примерно такая схема должна быть составлена перед началом работ
Примерно такая схема должна быть составлена перед началом работ

На схеме нужно отобразить каждую комнату, обозначить количество и места расположения радиаторов и проставить маркировку линии отопления, которая будет приходить в помещение и уходить из нее. После этого можно приступать к расчетам длины трубы, которая будет необходима для производства монтажа, количества фасонных элементов, радиаторов, мощности котла и насоса.

Закупив необходимые материалы следует произвести монтаж каждой комнаты отдельно и только после этого тянуть магистрали от помещений к коллектору, маркируя каждую трубу. Маркировка очень важна – она не позволит ошибиться при сборке магистралей на коллекторы и облегчит ремонт в будущем при возникновении внезапной поломки или течи. И лишь на последней стадии следует монтаж коллекторов и выведение труб к бойлеру.

Если же от руки, то выглядеть она должна хотя бы так
Если же от руки, то выглядеть она должна хотя бы так

Важно! Только поняв до мелочей как правильно делается отопление в частных домах можно приступать к подобной работе. Если же есть сомнения в своих силах, то лучше обратиться за помощью к специалистам.

Ответ на вопрос зависит от индивидуальных условий и пожеланий. Хотите не зависеть от электричества – придется сделать самотечную систему со всеми ее недостатками. Когда есть желание и возможности соорудить эффективную и экономичную схему – то система с коллекторным присоединением к вашим услугам.

Система отопления двухэтажного дома проекты схемы разводки

На практике разводка отопления в двухэтажных домах чаще всего бывает двухтрубной с принудительной циркуляцией. С точки зрения стоимости и эффективности это оптимальное решение, оно позволяет реализовать массу возможностей и экономично обогревать жилище, понеся затраты средних размеров. Да и для самостоятельной сборки эта схема достаточно удобна.

От правильно организованной системы отопления двухэтажного частного дома напрямую зависит комфорт проживания. Данная коммуникация создана для поддержки оптимальной температуры, уменьшения потерь тепла и сохранности самого строения.

Центром отопительной системы в двухэтажном доме является котел, доводящий теплоноситель до оптимальной температуры. Исходя из технических характеристик, теплогенератор поддерживает требуемую температуру постоянно. В современных частных домах используют практически все типы обогрева, а иногда комбинируют вместе 2-3 типа.

Котлы способны работать на коксе, угле, дровах, дизельном топливе, дровах, торфе, пеллетах, природном газе и электроэнергии. Топливо выбирают исходя от его доступности. Более 70% предпочитают газовые котлы. Котел, работающий от электричества (конвектор), используют как резервный либо комбинированный вариант, бойлер заранее вносят в проект отопления двухэтажного коттеджа.

Мощность котла зависит от расхода теплоносителя, который определяется внутренним радиаторный объемом, емкости теплообменника и наполнения участков трубопровода.

Теплоносители в системе отопления: вода, антифриз или электролит для электродных котлов проточного типа. Вода обладает более высокой теплоемкостью и плотностью, но в зимний период требуется поддержание постоянной температуры в помещении. Люди, которые используют дом в зимний период нерегулярно, в качестве теплоносителя предпочитают использовать антифриз.

Система отопления двухэтажного дома проекты схемы разводки

Антифриз с его вязкостью, коэффициентом расширения и теплоемкостью замедляет процесс теплообмена и снижает теплосъем радиаторов. В случае использования в качестве теплоносителя «незамерзайки» нужно увеличить проходное сечение системы и мощность насосов.

Важно! В случае наличия этиленгликоля в антифризе, его использование в котлах двухконтурного типа ограничивается. Некоторые присадки разрушают детали из полипропилена, чугуна, цветных металлов и резины.

Обогревательный прибор представляет собой стальной, чугунный комбинированный или анодированный радиатор, задача которого отдавать свое тепло тем самым обеспечивая в помещении оптимально комфортную температуру. Теплоотдача и инерционность зависят от размеров и материала, из которого изготовлен прибор.

Длину радиатора изменяют, регулируя нужное количество секций.

Воздухоотводчик (кран Маевского) и вентиль-терморегулятор устанавливаются на входе теплоносителя в обогревательный прибор, для обеспечения равномерного расчетного теплосъема. Запорный вентиль монтируется на отводящем патрубке нужен для технического обслуживания.

Трубная обвязка (замкнутый контур) обеспечивает герметичность системы. Для монтажа отопительных систем частного дома используются бесшовные и полипропиленовые трубы с минимальным внутренним сопротивлением.

Задачей трубопровода является распределение, передача и возвращение теплоносителя в котел. Движение потока может быть заторможено шероховатостью внутренней поверхности, изменением диаметров проходного сечения, поворотов. Способ циркуляции (естественной или принудительной) определяется величиной гидравлического сопротивления.

Задача подбора оборудования для отопления дома – не из простых. Для ее решения нужно обладать комплексом инженерных познаний, данными математика и практическим опытом. Профессионалы справляются с проектированием отопления для частного дома за несколько часов. У любителя на это может уйти несколько дней.

Прежде всего, разберемся, что такое схема отопления. Это графический план, в котором обозначены все места размещения элементов системы отопления двухэтажного частного дома и способы их соединения в единую сеть.

Схемы могут быть разными, как и сами системы
Схемы могут быть разными, как и сами системы

В частном доме отопление может иметь только замкнутый контур по понятным причинам, ведь основной источник тепла находится в самом здании.

Читать далее:  Как подключить двухконтурный газовый котел схемы установки

Самый простой пример схемы – единая замкнутая труба, которая опоясывает здание по периметру. Теплоноситель нагревается в котле и, постепенно остывая, проходит по контуру, возвращаясь к первоначальной точке чтобы снова согреться. Так раньше делали своими руками водяное отопление частных домов. Схема такого контура предельно проста, и, казалось бы, зачем изобретать что-то новое?

Но у этой простой системы были значительные недостатки – полноценно прогревались только первые комнаты на пути от котла. Тем помещениям, которые находились в конце кольца отопления, не везло. Температурный режим там был неудовлетворительным. На стенках разрасталась плесень, и находится в них длительное время было некомфортно.  Кроме того, для полноценного обогрева требовалась объемная труба, а с ней не установишь мебель к стенкам.

Сейчас такую примитивную систему практически не используют, по крайней мере, не в жилых домах
Сейчас такую примитивную систему практически не используют, по крайней мере, не в жилых домах

На смену ей пришли современные отопительные приборы, с изящными батареями, разными теплоносителями и сложными системами разводки, позволяющими равномерно распределять тепло по всему дому.

Как выбрать источник тепловой энергии

Чаще всего источник тепловой энергии подбирают не из соображений экономии или удобства, а вынужденно, руководствуясь особенностями расположения жилья и удаленности его от необходимых коммуникаций. Если нет электричества, понятно, что установить электрические обогреватели не получится. Отсутствие магистрали сетевого газа заставит вас сделать выбор в пользу твердого топлива, а отсутствие подъездных путей к дому – и вовсе обратиться к альтернативным источникам энергии. Рассмотрим разные варианты отопления и их особенности.

Печи и камины до сих пор используются в загородных домах

Споры о том, что лучше – отдельные калориферы или электрический котел, продолжаются постоянно. Сторонники электро котлов в качестве аргумента приводят длительное сохранение тепла в системе. То есть традиционный теплоноситель медленно остывает, и, следовательно, такая система более эффективна и экономична.

С такими обогревателями нет нужды создавать какой-то проект или схему. Достаточно при приобретении прибора поинтересоваться его производительностью и площадью помещения, на которую рассчитан
С такими обогревателями нет нужды создавать какой-то проект или схему. Достаточно при приобретении прибора поинтересоваться его производительностью и площадью помещения, на которую рассчитан

Все бы хорошо, но учтите, что при выборе такого отопления вы попадаете в прямую зависимость от поставщика электроэнергии, а они, как говорилось выше, порой подводят.

Кроме того, электросеть в доме должна быть готова к такой нагрузке, ведь приборы отопления потребляют большое количество киловатт. То есть, хоть и не надо создавать проект отопления, придется тщательно подойти к разработке проекта электроснабжения жилища.

И последняя сложность, с которой придется столкнуться: стоимость электричества. На сегодняшний день расценки на электроэнергию достаточно высоки, не смотря на то, что наше государство производит его в огромных количествах, достаточных даже для продажи за рубеж. Такое отопление влетит вам в копеечку.

Выводы:

  • электроотопление – крайний выход из ситуации, когда все остальные варианты невозможны;
  • устанавливая электроприборы, следует позаботиться о дополнительных мерах безопасности и подготовить электропроводку к такой нагрузке;
  • на случай перебоев с энергией следует держать под рукой бензогенератор чтобы не замерзнуть и не заморозить систему.

Если неподалеку от вашего домовладения есть магистраль сетевого газа – вам повезло. Даже не рассматривайте никакие другие варианты. На сегодняшний день этот способ отопления – самый эффективный и экономичный из всех. Газовые котлы отопления от современных производителей имеют коэффициент полезного действия – 98, и этим все сказано.

С такой системой можно спокойно оставить дом без присмотра. Автоматика на газовых приборах настолько совершенна, что не допустит никаких сбоев
С такой системой можно спокойно оставить дом без присмотра. Автоматика на газовых приборах настолько совершенна, что не допустит никаких сбоев

Отсутствие магистрального газа – проблема, но проблема решаемая. Отопление частного дома газовым котлом может осуществляться и с помощью сжиженного топлива. Сжиженный газ может быть в баллонах по 50-80 литров или в огромном баке – газгольдере, его размещают на участке подальше от дома, вкапывают в землю и заправляют с помощью специальных машин.

Выводы:

  • отопление газом – самый экономичный способ из всех возможных;
  • при отсутствии магистрального газа используйте баллоны или газгольдер;

для сжиженного голубого топлива следует подбирать модель котла с небольшим показателем рабочего давления.

В твердотопливном котле можно сжигать дрова, уголь, торф, паллеты. Если дом находится в местности, где дрова – не проблема, этот вариант отопления вполне оправдан. То есть твердое топливо может стать альтернативой отопления частного дома без газа и электричества.

Можно установить настоящую русскую печь, камин или современный твердотопливный котел. Если дом не используется для постоянного проживания, камин или печь – неплохая идея. Если дом – место прописки, то учтите, что за твердотопливным котлом нужен глаз да глаз, а печь или камин нужно постоянно «кормить» днем, и, если вы хотите спать в тепле, ночью.

Отопление твердым топливом – не простой процесс. Нужно знать множество нюансов, например, как правильно управлять задвижками, чтобы не угореть и как разжечь огонь при отсутствии тяги в дымоходе в безветренную погоду.

Русскую печь самому сложить очень трудно, вам придется искать профессионального печника для этой работы. Современные котлы устанавливаются в отдельном помещении, котельной. Нужно признать, что заводские модели котлов очень эффективны.

Если у вас небольшая дача за городом, можно приобрести «буржуйку» с дверцей из огнеупорного стекла и любоваться языками пламени
Если у вас небольшая дача за городом, можно приобрести «буржуйку» с дверцей из огнеупорного стекла и любоваться языками пламени

Для буржуйки, камина или русской печи нет необходимости составлять проект. А для котла – нужно составить такую же схему с разводкой, как и остальные.

Выводы:

  • для экономичного отопления частного дома без газа используйте теплогенераторы на твердом топливе, доступном в вашем регионе;
  • используя твердотопливные системы, с особой ответственностью подойдите к вопросу вентиляции в доме;
  • устанавливая котел или печь, продумайте меры противопожарной безопасности;
  • будьте готов к тому, что вам придется постоянно заниматься обслуживанием системы.

Благодаря научным разработкам, люди научились использовать энергию окружающей среды для отопления жилища. Поговорим о двух самых эффективных способах.

Варианты циркуляции в системе

Функционировать в полную силу большая часть современных отопительных систем способна только при создании индивидуальной искусственной циркуляции, такой при которой теплоноситель движется по системе благодаря работе циркуляционного насоса.

Чтобы устроить принудительную циркуляцию отопления двухэтажного строения, есть некоторые предпосылки:

  • монтаж трубопровода меньшего диаметра, что облегчает общую сборку разводки;
  • обеспечение зональной регулировки (совместно либо вместо общей);
  • наличие 2-го и выше этажей никоим образом не влияет на обогрев;
  • снижение температуры теплоносителя без изменений параметров теплоотдачи;
  • возможность использовать недорогих пластмассовых труб.

К недостаткам относится наличие электропитание – возможны перебои, но этого легко избежать, при использовании резервных ИБП. Проблема более громкого шума, решается при помощи укладки шумоизоляции в бойлерной.

Наиболее подходящим местом врезки циркуляционного насоса там, где температура падает до минимума, то есть перед котлом на обратной линии.

Естественная схема циркуляции – альтернативный вариант.

На данный момент автономные системы отопления с гравитационной циркуляцией, то есть работающей исходя из естественных законов физики, встречаются довольно редко. Принцип работы объясняется разницей плотности холодной и нагретой воды и наличие дополнительного контролирующего устройства – расширительного бака, монтируемый в верхней части стояка с горячей водой.

Перспектива будущего - энергонезависимые дома

Особенность сети естественного типа является расположение под наклоном горизонтальных труб (разводящих и обратных) и расположение котла – его монтируют максимально низко. Подача теплоносителя осуществляется через расширительный стояк, сброс остывшей воды (или антифриза) – через обратный.

Если вы задумаетесь над тем, как правильно сделать отопление частного дома своими руками, то помните, что плюсами гравитационной схемы является независимость от электропитания, простота установки, отсутствие шума, которое производит циркуляционный насос. Но обогреть большой коттедж разводкой с принудительной циркуляцией получится быстрее и эффективнее.

Мы уже затронули тему принудительной или естественной циркуляции в закрытых и открытых системах. Следует дополнить, что принцип естественного движения теплоносителя подходит лишь для систем, обогревающих небольшие площади и оборудованных маломощными котлами. Максимальная длина трубопровода в таком контуре – 30 метров.

Естественная Принудительная
Плюсы
Не зависит от источника электроэнергии Можно использовать в помещениях со сложной геометрией и располагать трубы, исходя из соображений максимальной эстетичности
Экономична, так как не нуждается в дополнительном насосе Удобно регулировать температурный режим в помещении
Не издает посторонних шумов и вибрации Можно использовать для многоэтажных зданий
Простота в установке и обслуживании Работает с трубопроводом небольшого диаметра
Работает еще какое-то время после отключения котла Имеет длительный срок эксплуатации
Минусы
Долго нагревается Шум насоса во время работы
Не может использовать полимерные трубы Зависимость от источника электроэнергии
Не подходит для многоэтажных зданий
Схемы
Схема отопления двухэтажного дома с естественной циркуляциейТепло без проблем: схема отопления 2-х этажного частного дома Схема отопления с принудительной циркуляцией двухэтажного домаТепло без проблем: схема отопления 2-х этажного частного дома

Принцип ее действия основан на конвективном движении воды. Горячий теплоноситель, выходящий из котла, имеет меньшую плотность и вес, нежели охлажденная вода, приходящая по обратной магистрали. Последняя стремится опуститься вниз и вытеснить более легкий нагретый теплоноситель. За счет этого и происходит естественная циркуляция. Для нормальной работы системы требуется выполнение нескольких условий:

  • из-за низкой скорости движения жидкости диаметры труб должны быть увеличены, чтобы обеспечить необходимый расход теплоносителя;
  • разность плотностей и масс воды с разной температурой невелика, поэтому схема отопления с естественной циркуляцией должна монтироваться с большими уклонами горизонтальных участков;
  • сеть трубопроводов находится под естественным давлением, создавать избыточное – недопустимо, иначе течение жидкости прекратится. Значит, расширительный бак может быть только открытого типа и должен устанавливаться выше всей системы;
  • чтобы выдержать все уклоны, котел часто приходится размещать в небольшом углублении.

Что же нам дает такая схема разводки отопления в двухэтажном доме, где соблюдение всех условий требует тщательных расчетов и приводит к большому расходу материалов и сложности монтажа? Ответ прост: гравитационная схема, функционирующая совместно с обычным твердотопливным или газовым котлом, делает водяное отопление двухэтажного дома независимым от электричества. Подчас это очень важный фактор, например, в районах с ненадежным электроснабжением. Это и есть сфера применения самотечных систем.

Здесь движение теплоносителя по сети трубопроводов происходит за счет работы циркуляционного насоса, создающего в ней избыточное давление. Введение в схему перекачивающего устройства позволило добиться таких преимуществ:

  • уменьшение диаметров труб. Скорость течения жидкости выросла, и теперь для обеспечения потребного расхода можно применить меньшее проходное сечение труб;
  • повышение эффективности работы. Если схема отопления с принудительной циркуляцией разработана грамотно, то вода с высокой температурой успешно достигнет как ближних, так и самых дальних радиаторов;
  • трубы можно укладывать наиболее удобным способом, что играет огромную роль в вопросах дизайна интерьера. Львиную долю магистралей можно спрятать, используя короба или конструкции пола и стен;
  • удобство и комфорт при эксплуатации. Дело в том, что принудительная циркуляция дает возможность реализовать любые проекты по автоматизации поддержания климата в доме;
  • экономичность в расходе энергоносителей. Вывод проистекает из предыдущего пункта, так как автоматика позволяет обогревать помещения по суточному графику в то время, когда там есть люди;
  • система легко поддается регулированию.

Монтаж схемы с искусственным побуждением трудоемок, но относительно несложен, его можно спокойно выполнить своими руками. Взять хотя бы расширительный бак мембранного типа, который не надо ставить на чердаке, да еще и контролировать уровень воды, как при самотеке. Его место – в помещении топочной, около котла.

Самым существенным недостатком схемы является ее энергозависимость. Стоит только отключить двухэтажный дом от электроэнергии, и через некоторое время тепла в помещениях как не бывало. Способы устранения недостатка хотя и просты, но затратны: приобретение и использование электрического генератора или, на худой конец, блока бесперебойного питания.

Что же касается якобы высокой стоимости материалов, то мы уже обсуждали этот вопрос, говоря об однотрубной системе. Хотя следует отметить, что стоимость зависит от количества регулирующей арматуры и средств автоматизации, заложенных в проект отопления. В бюджетном исполнении сборка схемы обойдется немногим дороже однотрубной.

Чугунные секционные радиаторы - нестареющая классика

Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам.

Система отопления с естественной циркуляцией постепенно отходит в прошлое

За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.

Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:

  • положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
  • диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
  • сечение внутренних отверстий в батареях (та же закономерность, что и для труб).
Читать далее:  Солнечный коллектор своими руками. Как сделать солнечный коллектор своими руками?

Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:

  • громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
  • для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
  • необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
  • оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
  • большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
  • сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.

Открытые или закрытые системы?

Работа открытой системы основана на законе термодинамики. Теплоноситель двигается от зоны повышенного давления в зону пониженного давления, постепенно остывая. В качестве теплоносителя выступает вода. В таком контуре устанавливается расширительный бачок. Он принимает излишек жидкости, когда вода расширяется в результате нагрева, и отдает свое содержимое, если температура теплоносителя понижается.

Расширительный бачок не герметичен, при необходимости можно доливать жидкость
Расширительный бачок не герметичен, при необходимости можно доливать жидкость

Схема системы отопления открытого типа предельно проста. Если вы планируете подобную систему, предусмотрите ее основные компоненты:

  • котел;
  • радиаторы;
  • трубы для транспортировки теплоносителя.

Алюминиевые радиаторы: современный дизайн

Насос в такой системе не устанавливается. Можно использовать как газовые, так и твердотопливные котлы. Для отопления с помощью электричества такая система не подходит. Расширительный бачок устанавливают в самой высоткой точке системы, например, на крыше, если там идет разводка.

Если дом не является постоянным местом проживания, на зиму следует сливать воду из такой системы, иначе вода замерзнет в трубах, и они лопнут. Для открытой системы необходимы толстостенные трубы, дело в том, что нагрев их может быть неравномерным, и трубопровод должен быть готов к экстремальным температурам.

Еще один важный момент – чем меньше в открытой системе поворотов и мест соединений, тем она эффективнее. Работает такой контур без перебоев и не зависит от электричества.

Открытая система для печного отопления
Открытая система для печного отопления

Совсем иначе устроены закрытые системы отопления с принудительной циркуляцией. Схема такого контура включает в себя помимо перечисленных элементов насос и герметичный расширительный бачок. В этом бачке установлен клапан, который приходит в движении при заборе и отдаче жидкости. Кроме того, в одну часть такого бака закачан азот, который выталкивает теплоноситель в систему при понижении температуры. Благодаря полной герметичности, вода не испаряется и доливать ее в бачок нет необходимости.

Устройство расширительного бака

Движение воды обеспечивается электронасосом. Он гарантирует постоянное давление в системе и равномерный обогрев всех радиаторов. Закрытый бачок в таком контуре можно устанавливать в любом удобное месте, необязательно поднимать его на верхнюю точку.

Закрытая система позволяет использовать трубопровод небольшого диаметра, так что весь контур отопления выглядит намного аккуратнее. Есть у такого типа конструкции и свой минус – шум насоса. Если установить его должным образом, он практически не будет слышен, но малейшая ошибка при монтаже приведет к тому, что гул будет распространяться по всем комнатам.

Если говорить о том, какая система больше подходит для двухэтажного дома, то прислушайтесь к мнению профессионалов. А они советуют использовать для многоэтажных конструкций закрытые системы, гарантирующие равномерный прогрев всего контура.

Коллекторная система отопления

Лучевая разводка (звезда) – это коллекторная система отопления двухэтажного дома, которая предусматривает радиальную укладку труб трубопровода и подсоединение к ним автономных схем. Если соблюдать одинаковую длину разводки в домике, то гидробаланс будет стабильным, теплообмен повысится, сопротивление в трубах уменьшится.

Правильный расчет подачи будет соблюден при монтаже регулировочной арматуры и насоса в каждом из подключенных контуров. Недостаток схемы – большой расход стройматериалов, высокие трудозатраты. Достоинства – точная регулировка каждого радиатора, высокий КПД, легкое обслуживание.Лучевая коллекторная разводка

Как видите, лучевая система отопления предусматривает отдельное подключение каждого радиатора к коллектору, напрямую связанному с котлом. При этом «лучи» полностью запрятаны в конструкции пола, а распределитель встраивается в стену внутри специального шкафа. На виду остаются только подводки к батареям, да еще ветка, идущая от котла.

Излишне убеждать кого-то в том, что коллекторная схема отопления в двухэтажном жилище – самая эффективная из всех. Каждый радиатор запитан отдельно, друг на друга они влияния не оказывают. Регулировку и автоматизацию можно внедрять какую угодно. Радужную картину портит лишь одно обстоятельство – дороговизна. Сей факт тоже хорошо понятен при одном взгляде на схему. Еще есть и недостаток, перешедший по наследству – зависимость от электричества.

Стоимость работ по разводке отопления, полному монтажу, а также на отдельные услуги

Схема разводки системы отопления в частном доме – результат работы инженерной мысли, не стоит недооценивать этот процесс.

Разводки можно условно поделить на три категории:

  • по направлению на вертикальные или горизонтальные;
  • по трубопроводу на двухтрубные или однотрубные;
  • по направлению движения на тупиковые и встречные.

В проекте отопления двухэтажного дома должны присутствовать два вида из перечисленных категорий. Нельзя сказать, что какие-то из указанных видов являются хорошими или плохими, в каждом конкретном случае следует подбирать оптимальный вариант. Но как это сделать?

Первый выбор – однотрубная или двухтрубная разводка отопления в частном доме? В этом вопросе мнения расходятся кардинально, и следует изучить все аргументы, прежде чем прийти к решению.

Однотрубная система отопления частного дома выглядит как один контур с котлом и радиаторами. Он идеально подходит для строения в один этаж. Здесь всего один стояк, к которому подсоединены все остальные приборы.

Однотрубная система может быть горизонтальной или вертикальной, в зависимости от расположения стояка.

Плюсы Минусы
На установку такой системы потребуется меньше, ее легко монтировать своими руками. Нельзя подключать к вертикальному стояку больше десяти радиаторов. Нижние этажи не получат достаточно тепла.
Стоимость системы будет гораздо ниже за счет меньшего количества материалов. С такой разводкой нельзя использовать термоклапаны и регулировать температуру воздуха в конкретной комнате.
Для однотрубной разводки требуется установка циркуляционного насоса. Без него эффективность системы будет крайне низкой.

Двухтрубная система отопления с верхней разводкой дает теплоносителю подняться вверх и далее перемещаться к каждому радиатору по отдельности. Таким образом, к каждой батарее подходит два трубопровода с входящим и исходящим потоком.

Минусы Плюсы
В сравнении с однотрубной системой потребуются большие расходы на материалы. В такой системе намного больше переходников, кранов и прочей фурнитуры. Равномерный прогрев всех помещений. Теплоноситель поступают в каждую батарею с одинаковой температурой.
В таком контуре можно использовать естественную циркуляцию. Нет необходимости в мощном электронасосе.
Чтобы произвести ремонт радиатора, нет необходимости отключать весь контур.
Есть сложности в установке двухконтурного отопления частного дома своими руками. Можно использовать тупиковый или попутный способ движения теплоносителя.
Такой контур отлично подходит к зданиям с большой площадью.

Инженер из Германии Альберт Тихельман первым предложил изменить принцип работы обратки в системе отопления. Смысл системы Тихельмана в двухэтажном доме  в том, что все контуры циркуляции имеют одинаковую протяженность, что позволяет поддерживать постоянное равномерное давление.

Конструкция Тихельмана должна охватывать все здание, объединяя этажи. Специалисты рекомендуют дополнительно установить на каждом этаже насос для циркуляции теплоносителя. Некоторые рекомендуют устанавливать один общий вертикальный стояк и уже от него делать разводку по этажам. Для лучшей регулировки температурного режима в помещениях в контуре устанавливаются балансировочные краны. Они позволяют производить точную поэтажную настройку.

Плюсы Минусы
Может использоваться в помещениях с любой геометрией Увеличение длины трубопровода ведет к повышению расходов на материалы
В таком контуре есть возможность установки большого количества радиаторов Нельзя использовать трубы маленького диаметра
Равномерный прогрев помещений
Простота в монтаже Есть сложности с прокладкой петли в нестандартных дверных и оконных проемах
Устойчивость к неблагоприятным факторам и долгий срок эксплуатации

Сейчас система Тихельмана – одна из самых популярных среди владельцев загородных домовладений.

В классической системе отопления «Ленинградка» для двухэтажного дома  батареи отопления выставляют на одном уровне по периметру здания. По расположению трубопровода она может быть вертикальной или горизонтальной. Для двухэтажного здания характерно использование вертикального трубопровода. Его сложнее монтировать, но эффективность работы такой системы намного выше горизонтальной.

В современном проектировании подобных систем активно используются байпасы, фитинги, терморегулирующие клапаны и другое дополнительное оборудование, которое значительно повышает КПД контура. Для циркуляции теплоносителя можно использовать насос, но «Ленинградка» справится и с естественной циркуляцией.

Плюсы Минусы
Вполне возможно осуществить монтаж отопления частного дома «Ленинградка» своими руками. Схема контура проста и доступна для начинающего мастера. Расчеты для составления проекта должны производить профессионалы
Высокая эффективность системы
Сравнительно небольшие расходы на материалы для монтажа Необходима настройка и балансировка системы
Можно ремонтировать радиаторы без отключения всего контура.

У коллекторной схемы отопления двухэтажного дома есть главная отличительная особенность: к каждой батарее идет собственная подводка. Это дает возможность регулировать нагрев каждого радиатора или вовсе его отключить при необходимости. Основной элемент такого контура – коллектор. Это фрагмент трубы большого диаметра с одним входом и множеством исходящих трубок. К каждому выходу можно подключить свой контур.

Плюсы Минусы
Каждым радиатором можно управлять по отдельности: регулировать температуру и отключать Для обогрева здания с таким контуром потребует больше энергии
Для подобной системы можно использовать тонкие трубы и даже прятать их в толще стены У системы высокий уровень гидравлического сопротивления, так что не обойтись без одного, а лучше нескольких насосов
Можно монтировать несколько контуров для разных этажей или помещений. Это очень удобно, если вы планируете делать теплый пол в некоторых из них. Функционирование системы зависит от электроэнергии.

Использование лучевой системы отопления двухэтажного дома – один из самых эффективных вариантов. Он гарантированно обеспечит ваше жилище теплом и при этом позволит сэкономить на энергии. В этом случае потребуется установить не один, а несколько коллекторов, по одному на этаж. И, кроме того, на каждый этаж монтируется своя и подающая и обратная ветка.

Плюсы Минусы
Все части системы можно скрыть под полом или в стенах Стоимость материалов для монтажа достаточно высока
Можно производить монтаж своими руками
Система работает очень стабильно, не страдает от гидравлических ударов Необходима профессиональная наладка работы контура
Для ремонта не нужно отключать все отопление в доме

Лучевая система отлично подходит для многоэтажных конструкций. Не смысла устанавливать ее в одноэтажном доме с небольшим количеством помещений.

Задача расширительного бачка – поддерживать оптимальное давление в системе, не допуская гидроудара и разрыва трубопровода. При открытой системе расчет размера бака не особенно важен. Это просто емкость на чердаке. Лучше взять большой резервуар, чтобы вода не вылилась, даже если она закипит в трубах.

Гораздо сложнее, если система закрытая.

Бак может стоять в любом удобном месте и от того, насколько удачно вы подберете его объем, будет зависеть эффективность работы отопления и отсутствие аварийных ситуаций
Бак может стоять в любом удобном месте и от того, насколько удачно вы подберете его объем, будет зависеть эффективность работы отопления и отсутствие аварийных ситуаций

Объем бака = объем теплоносителя х 0.04 (4% — коэффициент расширения)/ величина эффективности мембраны в баке.

Последний показатель не сложно найти в технической документации к расширительному бачку. Если процедура показалась вам слишком сложной, используйте калькулятор.

Прежде чем заниматься монтажом, необходимо выполнить самую важную часть работ – составить схему разводки системы отопления в частном доме. Ведь насколько бы простой она ни казалась, без подробного проекта не обойтись. Тем более, если планируется отопление двухэтажного дома со множеством комнат.

К тому же он несет в себе еще одну полезную функцию (если действительно подробно составлен). Именно по проекту отопления двухэтажных домов (как, собственно, и любых других), можно подсчитать количество необходимого материала, фасонных элементов и радиаторов. И уже основываясь на этих данных получится определить предстоящие затраты. А ведь это довольно важный момент.

Так выглядит простейшая однотрубная система
Так выглядит простейшая однотрубная система

Многие считают, что самостоятельно выполнить такую работу, как разводка отопления в частном доме, очень сложно и такая работа под силу только профессионалам. Однако это не соответствует действительности.

Читать далее:  Системы отопления с насосной циркуляцией

Схема отопления с двухконтурным котлом

В действительности схема отопления двухэтажного дома с двухконтурным котлом ничем не отличается от обычной двухтрубной системы. Проблема несколько надумана и ее решение никак не зависит от сетей отопления. Суть вопроса в том, что двухконтурный котел во время подогрева воды отключается от системы и занимается исключительно ГВС. Если это занимает много времени, то здание начинает остывать и внутри становится прохладно.

Подобная ситуация – следствие неверного подбора мощности котла, монтаж отопления здесь ни при чем. Мощность теплогенератора должна определяться с учетом нагрева воды на ГВС. Если этого не сделано и котел уже установлен, то выход только один – уменьшать температуру нагрева воды и расходовать ее экономно.

Простой расчет циркуляционного насоса для системы отопления

Расчет энергоэффективности, теплоотдачи и технических параметров отопления определяет ее рабочие характеристики, количество теплопотерь в доме, мощность теплогенератора, количество радиаторов, их месторасположение и т.д.

Производительность котла, который обеспечивает эффективное отопление двухэтажного дома, вычисляется по общим результатам потерь тепла в здании. В исходные данные для расчетов должны входить:

  1. Площадь каждой их обогреваемых комнат и общая площадь всех помещений в доме.
  2. Климатические и географические особенности местности.
  3. Теплоизоляция здания и каждой комнаты.
  4. Стройматериалы, из которых выстроены несущие стены, межкомнатные перегородки, потолочные и другие перекрытия, а также их толщина.
  5. Конструктивное решение кровельной системы, наличие или отсутствие мансарды, чердака, надпотолочного технического места.
  6. Габариты окон и дверей, качество их утепления.
Возможные тепловые потери в доме, которые следует устранить

Для начала попробуем понять, для чего он нужен и что в итоге мы сможем узнать.

Параметры Описание
Мощность котла Действительно, проведя полные расчеты этот параметр мы определим с точностью. Это необходимо для того, чтобы не приобрести котел меньшей мощности, чем необходимо (не будет хватать тепла для отопления всех комнат) или большей (зачем переплачивать за ненужный перерасход топлива или электроэнергии)
Мощность радиаторов Это необходимо для определения того, хватит ли выделяемого ими тепла для помещения, в котором они находятся и не придется ли их держать в прикрытом состоянии, что опять же ударит по карману при приобретении
Ежемесячные расходы на отопление Планирование бюджета – довольно важная составляющая. Зная то, сколько нужно будет тратить в месяц этот процесс будет намного проще
Как уменьшить теплопотери Это тоже очень важно. Ведь при отсутствии утечек тепла и экономия на отоплении дома возрастает. Об этом мы сегодня еще обязательно поговорим
Будет ли скапливаться влага Этот фактор важен не только с точки зрения сырости как составляющей теплопотери, а так же и как фактора, определяющего срок службы самого дома.

Конечно лучше для этой цели нанять профессиональных проектировщиков, но в этом случае оплата их услуг составит довольно внушительную сумму. Если подобное неприемлемо, лучше произвести расчет отопления частного дома своими руками. Но нужно быть готовым к тому, что сделать это будет достаточно сложно.

Утечку тепла может помочь найти тепловизор
Утечку тепла может помочь найти тепловизор

По общепринятым правилам на каждые 10 м2 необходим 1 кВт мощности. Таким образом при условии, что общая площадь всех отапливаемых помещений дома равна 170 м2 требуется котел в 17 кВт. Но не стоит забывать и про добавочные коэффициенты.

Поверхность Крыша Стены Пол Окна Вентиляция
Коэффициент, % 20 25 5 20 35

Таким образом, сложив все полученные коэффициенты можно сделать вывод, что к рассчитанной мощности нам необходимо добавить еще 105%. Итого получаем почти 35 кВт. Это достаточно много, но это лишь примерные расчеты. Для более точных вычислений предлагаем воспользоваться онлайн калькулятором.

Признак профессионального подхода к разработке схемы отопления – расчет теплопотерь. Нужно ли делать его, если речь идет всего лишь о частном домовладении в пару этажей?

Что даст нам такой расчет:

  • установим, какой мощности потребуется котел;
  • рассчитаем количество радиаторов для каждой комнаты;
  • узнаем, в какую сумму будет обходиться обогрев дома;
  • поймем, как можно избежать теплопотерь;
  • определим вероятность разрушения стройматериалов и отделки от сырости и перепадов температур.

Сложность только в том, что трудно сделать расчет отопления частного дома своими руками. На это уйдет много времени и нервов. Так что, приступая к расчетам, запаситесь терпением и калькуляторами, упрощающими процесс.

Система с естественной циркуляцией

Если вы ошибетесь с выбором котла, учтите, что результатом будет перерасход топлива и уменьшение срока эксплуатации системы. Если котел работает на твердом топливе, то придется гораздо чаще производить его чистку.

С другой стороны, слишком мощный котел приведет к незапланированным расходам, а это тоже ни к чему
С другой стороны, слишком мощный котел приведет к незапланированным расходам, а это тоже ни к чему

Перед началом расчет следует определить возможные теплопотери здания. Это очень сложная часть работы, требующая учитывать множество показателей.

На размеры теплопотерь влияют материалы стен, фундамента и кровли. Следует учитывать наличие теплых полов и тип применяемой разводки. Организации, профессионально занимающиеся подобными расчетами, учитывают даже бытовую технику в доме, от которой может производится тепло в процессе эксплуатации. Но такая точность, в принципе, ни к чему.

В упрощенном варианте считается, что для средней полосы достаточно одного киловатта тепловой энергии для обогрева десяти квадратных метров площади. Таким образом, если площадь вашего дома, например, 100 квадратов, то следует прибрести котел с мощностью 10 киловатт. Такая норма соответствует стандартным помещениям со стандартной высотой потолков. Если  же дом имеет нестандартные габариты, придется все же заняться расчетами.

Если дело всего лишь в высоких потолках, поступите просто: рассчитайте и примените коэффициент. Если взять за единицу стандартную высоту в 270 сантиметров, то при высоте, к примеру, в 320 сантиметров вы получите коэффициент 1.2. Его и применяйте. Таким образом, умножая наши десять киловатт (при ста квадратах) на 1.2 получим требуемую мощность в 12 киловатт.

Еще один важный коэффициент – климатический. То есть 1 киловатт – это для средней полосы России. А для северных регионов потребуется минимум 2, для подмосковья – 1.5, для юга – 0,9. При расчете следует это учитывать.

Что еще важно? Наличие и отсутствие водяного контура в котле. То есть если прибор должен еще и греть воду для кухни и ванной, умножьте полученную мощность на 20-25 процентов. И не забудьте прибавить десять процентов на случай аномальных морозов.

Это самый примитивный способ расчета. Он не учитывает материал стен и другие характеристики строения. Чтобы получить более точные результаты, используйте калькулятор.

Для отопления двухэтажного коттеджа потребуется циркуляционный насос. Он обеспечит оптимальное давление в системе и равномерное распределение тепла.

Для вычисления мощности прибора потребуются два показателя: потребность дома в тепловой энергии и уровень гидравлического сопротивления контура. Мы уже узнали, что для нашего дома в 100 квадратов потребуется 10 кВт тепловой энергии. Это просто.

H=1,3×(В1С1 В2С2 А1 А2 … АN)/10000, где

А – сопротивление отдельных узлов системы;

В – потери давления в контуре подачи и обратки;

С – длина трубопровода обратки и подачи.

Q=0,86×Р/(TF-TR), где

Р – тепловая мощность;

TF – температура подачи теплоносителя;

TR – температура на выходе.

Получили все требуемые значения? Изучайте техническую документацию агрегатов и выбирайте наиболее подходящий
Получили все требуемые значения? Изучайте техническую документацию агрегатов и выбирайте наиболее подходящий

Система отопления двухэтажного дома, проект, схема, фото и видео

Схема системы отопления

Загородное строительство сейчас на пике, поскольку многие горожане начали понимать, что работать надо в городе, а жить за его пределами. При этом хочется иметь все городские условия, обеспечивающие комфорт и уют. Вот почему инженерным сетям уделяется такое пристальное внимание. И в первую очередь это относится к системе отопления, потому что зимой без нее никуда.

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления.

Чаще всего, делая отопление под ключ, подрядчики отдают предпочтение водяной системе обогрева, однако в зависимости от внешних условий и пожеланий владельцев в основу контура может быть поставлен электрический котел или дровяная печь. При этом типичная базовая схема отопления частного двухэтажного строения, в процессе работы подрядчиков, адаптируется специалистами под нужды конкретного дома. Грамотно внесенные в проект отопления коррективы позволят добиться максимально эффективной работы контура и избежать поломок системы в будущем.

Особенности схемы

Стандартная система отопления двухэтажного дома подразумевает использование традиционных элементов. Они осуществляют подогрев теплоносителя, его циркуляцию и передачу тепла. Элементы отопительной системы монтируются согласно указаниям схемы системы отопления двухэтажного дома, составленной теплотехниками заранее с учетом тепловой потребности дома.

Основными элементами схемы являются:

  • котел или печь;
  • система трубопроводов;
  • батареи;
  • регуляторы и датчики;
  • запорная арматура и фитинги.

Грамотно подобрав элементы по мощности и назначению, собственник добьется того, что система отопления частного двухэтажного дома будет реализована на высшем уровне и позволит устанавливать оптимальный микроклимат в помещении в считанные минуты.

Выбор схемы

В настоящий момент специалисты предлагают воспользоваться несколькими перспективными схемами.

Схемы отличаются способом разводки трубопроводов, использованием различных типов подключения радиаторов, особенностями циркуляции теплоносителя и вариантами расположения стояков.

Поскольку все дома отличаются планировкой, площадью и степенью изоляции, то схема системы отопления двухэтажного частного дома должна выбираться в индивидуальном порядке.

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Схема отопления двухэтажного дома

Тщательно проработанный проект схемы отопления двухэтажного дома (наиболее распространенная конфигурация загородных коттеджей) позволит не только добиться хорошего распределения тепла, но еще и сэкономить деньги.

Особенностью отопительной системы для двухэтажного дома является необходимость дополнительного подъема теплоносителя на определенную высоту.

Как правило, отопление в 2 этажном доме состоит из нескольких основных устройств, среди которых можно выделить:

  • сам котел;
  • трубопроводы;
  • радиаторы;
  • фитинги;
  • всевозможные датчики;
  • регуляторы.

Правильно подобрав все составляющие комплекса, можно добиться того, что схема отопления 2 этажного дома будет функционировать, как часы. К тому же, правильная установка поможет поддерживать комфортабельный микроклимат в помещении, снизить общие затраты на обогрев, вне зависимости от типа топлива.

Знакомьтесь: воздушно-отопительный агрегат. О нем читайте здесь.

Двухтрубная система отопления двухэтажного дома

Если исходить из названия такой системы, то можно сделать вывод, что подвод к радиаторам от котла осуществляется посредством сразу двух магистралей. В одном из трубопроводов системы течет горячая вода, эта магистраль предназначена для нагревания радиатора, а по второму трубопроводу течет уже охлажденная жидкость, которая поступает обратно в котел для того чтобы заново нагреться.

Схема двухтрубной системы отопления

Двухтрубные системы отопления двухэтажных домов обладают следующими преимуществами:

  • Возможность отрегулировать наиболее комфортный температурный режим в помещении;
  • Такая система обладает хорошей эффективностью, и теплоноситель нагревается максимально быстро;
  • Можно выбрать именно ту схему организации отопительной системы, которая является наиболее оптимальной и подходящей.

Существует несколько основных схем, по которым можно обустроить как однотрубную отопительную систему, так и двухтрубную. Каждая из таких схем обладает как своими преимуществами, так и недостатками.

Одной из наиболее распространенных схем считается лучевое отопление в двухэтажном доме или схема с распределителем.

Индивидуальность такой схемы состоит в том, что у нее особый отвод и подвод теплоносителя. Нередко трубы такой системы монтируются в пол.

Лучевая двухтрубная разводка

Среди преимуществ можно выделить такие, как:

  • Она позволяет сохранить стилевые особенности интерьера;
  • Регулировка отопительной системы является максимально эффективной;
  • Можно вести контроль над подачей теплоносителя.

Еще одна схема, которая получила популярность у хозяев двухэтажных коттеджей – это последовательная схема в целях подачи теплоносителя. Такая схема предполагает подвод труб обратной и подающей магистрали к каждому радиатору по отдельности. Использование такой схемы позволяет снизить стоимость на ее обустройство, также есть возможность отрегулировать показатель теплоотдачи для каждого радиатора отопительной системы и отопление второго этажа частного дома.

Многие владельцы загородных домов и коттеджей нередко дорабатывают уже существующую отопительную систему. Это является довольно практичным, так как стандартное отопление 2 этажного дома не всегда позволяет добиться максимально высокого результата. Можно заметить что чаще всего популярностью пользуется установка в систему таких компонентов, как расширительный бак и насос.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
