Подбор материалов для монтажа

Для таких целей допускается применять изделия, произведённые из различного сырья. Ещё не так давно прокладка наружной канализации частного дома осуществлялась исключительно чугунными трубами. Сегодня же монтаж внешней сети выполняется, как правило, с использованием полимерных изделий. Обусловлено это тем, что чугун не столь долговечен по сравнению с пластиком и чугунные изделия очень тяжёлые. Так что в этом случае выбор технологии прокладки канализационных труб в земле, как правило, предполагает использование спецтехники.

Пластиковые канализационные трубы выгодно отличаются не только малым весом. Им присущи ещё и следующие достоинства:

  • легко выдерживают воздействие химически активных веществ;
  • не подвержены коррозии;
  • гладкая внутренняя поверхность. Благодаря этому свойству в полости труб не формируются отложения, приводящие к снижению пропускной способности трубопровода.

При укладке канализационных труб в траншею вышеуказанные свойства важны, поскольку ремонт, замена или их прочистка потребует проведения земельных работ. А это – потеря времени и дополнительные расходы.

Кроме того, изделия из пластика обладают такими свойствами:

  • не проводят электрический ток. Сегодня это особенно актуально, поскольку в современном частном доме или в квартире присутствуют различные бытовые электроприборы;
  • абсолютно нетоксичны;
  • недорого стоят;
  • могут образовывать магистрали различной конфигурации. Но без знаний, как правильно уложить трубу канализации в траншею, воспользоваться этим преимуществом не удастся.

Как проложить канализационные трубы в частном доме схемы правила укладки труб  этапы монтажа

Кроме того, во время эксплуатации пластиковые изделия не утрачивают свой довольно пристойный вид. Так что укладка труб канализации в частном доме или квартире, даже если они не будут окрашены, не испортит интерьер санузла или ванной комнаты. А на кухне трубы обычно прячутся в напольном шкафчике под мойкой.

Если вы не знаете, какие изделия лучше использовать для того, чтобы проложить канализацию в грунте, то вам стоит знать, что до недавнего времени применяли чугунные изделия, но они уступили место более долговечным не подверженным коррозии полимерным элементам. Помимо этого, отвечая на вопрос, какие трубопроводы лучше использовать для обустройства канализации, стоит учитывать и вес изделия. Так, чугунные трубы очень тяжёлые, что затрудняет их монтаж. Лёгкий пластик имеет неоспоримое преимущество перед чугуном.

Изделия из полимерных материалов имеют следующие преимущества:

  • Устойчивы к воздействию химических веществ с агрессивными свойствами.
  • Обладают коррозионной стойкостью.
  • Легко и быстро монтируются.
  • Имеют небольшой удельный вес.
  • Идеально гладкая поверхность внутри снижает вероятность возникновения засоров.

Если вы ещё сомневаетесь, какие трубы прокладывать для обустройства канализации под землёй, вам стоит ознакомиться с дополнительными характеристиками пластика:

  • Изделия из полимеров не проводят электрический ток. Это актуально не только для наружной прокладки, но и при монтаже в доме, где есть множество бытовых электроприборов.
  • Материал нетоксичный.
  • Приемлемая цена. Этот факт часто оказывает существенное влияние на то, какие трубы использовать для прокладки канализации.
  • Трубы можно легко и быстро соединить при помощи раструбов, сварки или фасонных изделий в магистрали различной конфигурации. Однако для этого нужно знать правила выполнения работ и технологию монтажа.
  • Если такие трубы уложить в ванной или санузле, то они не испортят внешний вид помещения, поскольку имеют пристойный вид, который не меняется с годами эксплуатации.

Классификация

Укладка канализационных труб внутри дома обычно ведётся с использованием изделий серого цвета.  Наружные сети прокладываются с применением полимерных трубопроводов оранжевого цвета.

При этом могут использоваться два вида труб:

  1. Гладкие полиэтиленовые и полипропиленовые трубы оранжевого цвета подходят для обустройства систем автономной канализации коттеджа или частного дома. Эти трубы стоит выбирать, если канализация под землей проложена на небольшой глубине (до 3 м), а сами трубы не будут подвергаться значительным нагрузкам, например, от автомобилей, движущихся по поверхности.
  2. Гофрированные двухслойные изделия из ПП и ПЭ стоит использовать, если сети нужно уложить на значительной глубине (от 2 до 20 м), а также под пешеходными и автомобильными дорогами.

Традиционно канализационные трубы изготавливали из чугуна. Но с развитием химической промышленности появились новые материалы. Теперь на строительном рынке есть большой выбор более современных изделий этой категории. Какие трубы лучше подходят для внешней канализации, и каким требованиям они должны соответствовать?

Особенности эксплуатации выдвигают на первый план такие характеристики, как:

  • долговечность;
  • прочность;
  • устойчивость к воздействию агрессивных веществ;
  • пропускная способность;
  • способность переносить низкие температуры.

Также большое значение имеет вес изделия и простота монтажа.

Руководствуясь этими критериями, рассмотрим трубы для канализации, изготовленные из разных материалов.

Его долговечность подтверждена огромным опытом применения и в гражданском, и в промышленном строительстве. Но назвать чугунные трубы оптимальным выбором для канализации сложно − они тяжелые, и это вызывает проблемы с монтажом. Много хлопот доставляет и необходимость обеспечивать герметичность стыков. Характерная для материала шероховатая поверхность приводит со временем к накоплению отложений.

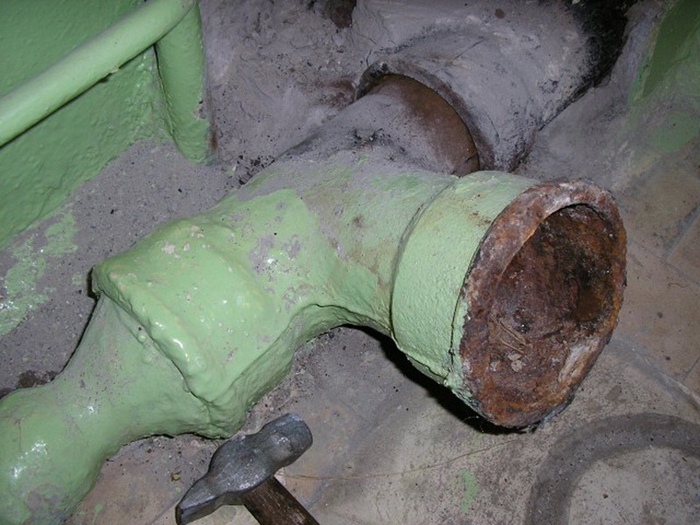

Трубы из чугуна
Трубы из чугуна

Черная сталь

Прочные и недорогие, но неустойчивые к коррозии изделия. Для бытовых нужд используются редко.

Керамика

Трубы изготавливают методом обжига из глины, а сверху покрывают глазурью. Они имеют хорошую устойчивость к коррозии и агрессивным химическим воздействиям, но тяжелые, дорогие, хрупкие и плохо переносят ударные нагрузки. Если откалывается глазурь, то изделие лишается всех своих защитных свойств.

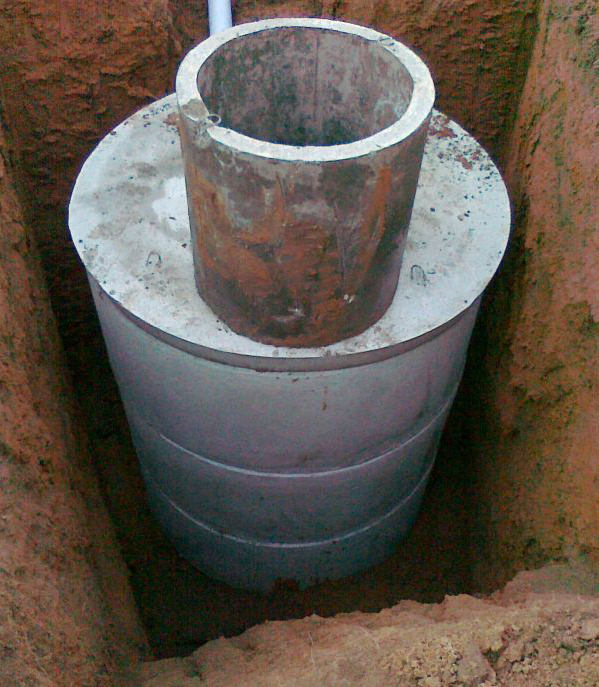

Железобетон

Материал очень надежный, обладающий химической и биологической стойкостью. Однако большой вес и проблемы с монтажом делают железобетонные трубы не самым привлекательным выбором для обустройства канализационной системы в частном доме.

Асбестоцемент

Плюсы − прочность, химическая устойчивость, отсутствие коррозии, отличные теплозащитные характеристики, небольшой вес и невысокая цена. К минусам можно отнести хрупкость.

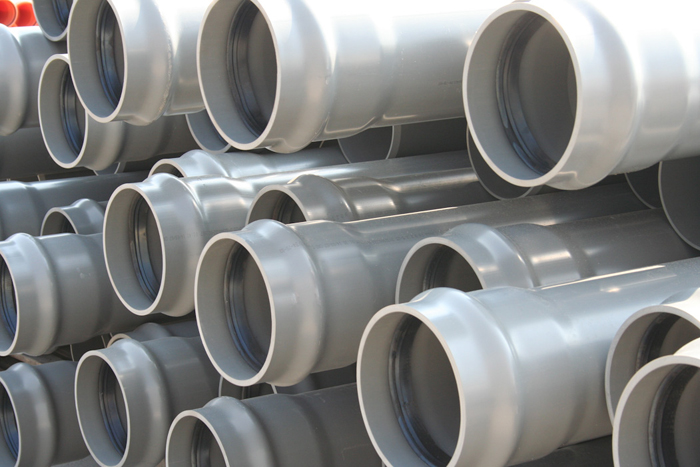

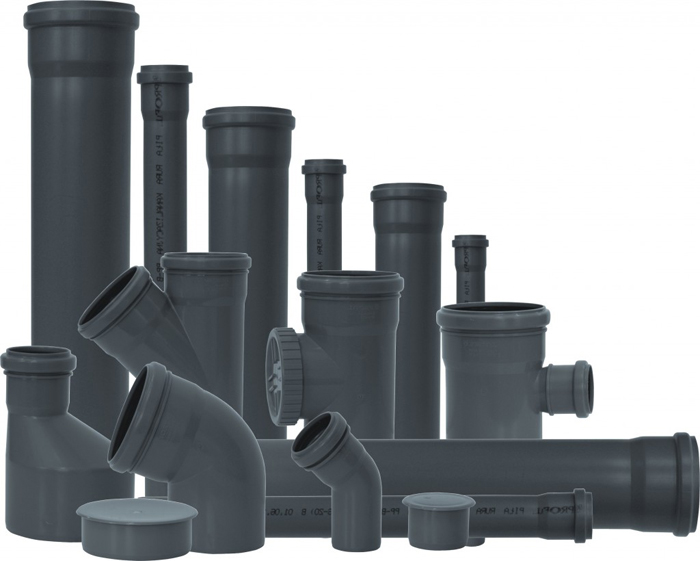

Полимеры

Эта категория включает в себя изделия из ПВХ, полипропилена, полиэтилена низкого давления и т.д. Они обладают неоспоримыми преимуществами перед трубами из указанных выше материалов: дешевые, легкие, надежные, очень простые в монтаже, с гладкой внутренней поверхностью.

Использование полиэтилена для производства труб позволило разработать способ бестраншейной укладки. Двухслойные гофрированные трубы обладают такой кольцевой жесткостью, что подходят для применения даже на глубине 20 метров. Полипропиленовые трубы имеют длительный срок службы и очень удобны в сборке.

Гофрированная труба ПНД с гладкой внутренней поверхностью
Гофрированная труба ПНД с гладкой внутренней поверхностью

После того, как вырыта траншея, приступают непосредственно к монтажу трубопровода.

При прокладке канализационных труб в земле технология включает следующие этапы.

Работу начинают выполнять от фундамента дома. Выходящую из здания трубу соединяют с магистралью при помощи раструба.

После формирования выхода из здания выполняется укладка канализационных труб в траншею. Для этого кладем их вниз раструбом и приступаем к соединению.

На поверхности трубы ставят отметку, указывающую, на какую глубину изделие должно войти в раструб. Края зачищают от загрязнений, затем канализационную трубу вставляют в раструб до упора.

Монтаж канализационных труб
Монтаж канализационных труб

Идеальным вариантом было бы, если бы канализацию прокладывали по прямой. Но система для отвода стоков на участке обычно несколько раз меняет направление и имеет изгибы. Как проложить трубы, чтобы не возникали засоры? Для этих целей используют отводы, а в местах поворота оборудуют смотровые колодцы.

После завершения монтажных работ повторно проверяют наклон труб.

Для предохранения системы от замерзания используют рулонный или формовой утеплитель. Рулонный материал наматывают на трубопровод в процессе укладки, формовой – надевается на трубу как чехол. Теплоизолирующие материалы для защиты от воды укрывают слоем гидроизоляции.

Траншею засыпают сначала песком (до 15 см), а затем вынутым грунтом. Грунт из канавы предварительно измельчают. Крупные камни удаляют для того, чтобы не повредить пластиковые трубы. Когда слой грунта достигнет 30 см, его тщательно уплотняют по бокам. При дальнейшей засыпке землю трамбуют после каждых 5-6 см.

Проверка наклона труб перед засыпкой траншеи
Проверка наклона труб перед засыпкой траншеи

Коммуникации, проложенные в земле, подвергаются довольно серьезным внешним воздействиям: на них давит слой грунта, оказывает влияние влага и низкие температуры. Все требования, предъявляемые к прокладке труб, проверены длительным опытом. Сиюминутная выгода от их нарушения в будущем неизбежно обернется большими потерями.

Каждый поворот трубопровода должен обязательно оборудоваться ревизией – приспособлением с крышкой для проведения очистительных работ, к примеру, для устранения засора в трубе. Если можно свободно добраться до поворота и через него провести очистку системы, устанавливать ревизию нет необходимости.

Как укладывать канализационные трубы в грунт

Укладка канализационных труб требует физической работы, но обычно не доставляет больших затруднений. Важно изначально рассчитать количество материала и средства, которые будут использоваться при монтаже канализационной системы.

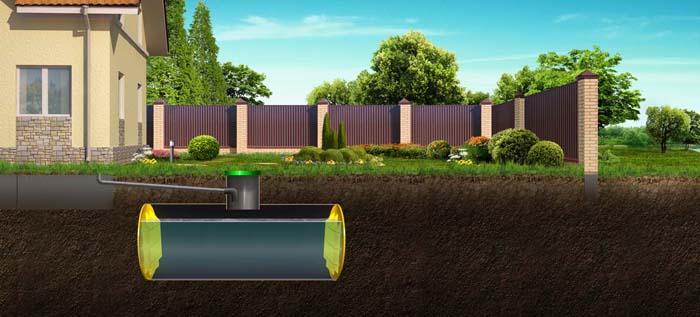

Схема подводки канализации к дому.

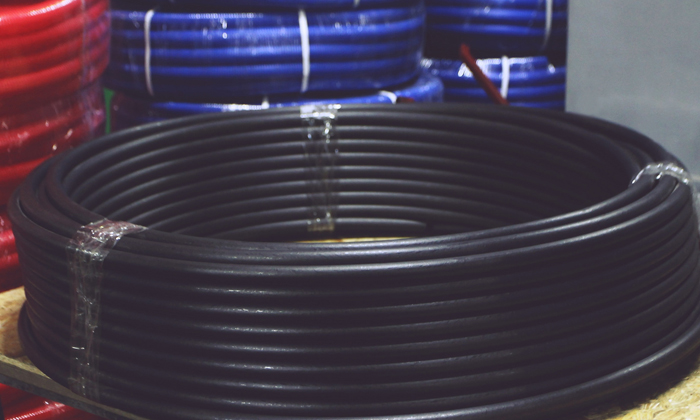

По статистике, около 90% трубопроводов в частном секторе выполнено из полиэтилена низкого давления. Специалисты рекомендуют использовать трубы ПНД для внешней канализации по следующим причинам:

  • долгий срок службы (минимум 40 лет);
  • устойчивость к коррозии;
  • химическая устойчивость;
  • низкая теплопроводность;
  • стойкость к давлению воды и гидроудару.

При укладке ПНД труб для канализации в землю можно не бояться замерзания стоков. Материал расширяется на 7%, а затем возвращается в исходное состояние.

Укладка канализационных труб

Небольшой вес облегчает монтаж системы. По сравнению с изделиями из стали, сварку для соединения ПНД труб под землей выполнять гораздо проще, а швы получаются более долговечными.

Полиэтиленовые трубы, обладая отличными эксплуатационными характеристиками, стоят относительно дешево.

Монтаж наружной канализации в грунт происходит в три этапа:

  1. Подготовка траншей.
  2. Монтаж трубопровода.
  3. Обратная засыпка.

Роем траншею

Перед рытьём траншей для прокладывания канализации, производят расчёты конфигурации сети и определяют:

  • Оптимальную геометрическую форму трубопровода: самым эффективным и простым в обслуживании будет трубопровод с минимальным количеством углов и ответвлений, если возможно – трубопровод ведут по прямой от дома к месту сброса сточных вод. Для обвода препятствий допустимо делать повороты трубопровода на угол 30-45 градусов. Прямые углы в канализационной сети недопустимы из-за увеличения давления сточных вод на стенки трубопровода и повышения вероятности образования заторов.
  • Глубину траншей, позволяющую сохранить работоспособность каналов в зимний период: ниже глубины промерзания грунта на диаметр трубы плюс 15-20 см на песчаную подушку. Минимально допустимая глубина траншей – 0,5 м, оптимальная варьируется от 2 м в южных регионах России до 3,5 м – в северных.
  • Угол наклона, обеспечивающий свободный ход сточных вод: обычно, достаточно уклона в 1-2 см на каждый метр трубопровода;
  • Ширину траншей: к диаметру трубы прибавляют 40 см, при большой глубине и диаметре труб больше 20 см ширину траншей увеличивают для удобства монтажа.

После проведения расчётов приступают к землеройным работам. Небольшие траншеи выкапывают вручную, для рытья глубоких и длинных каналов используют экскаватор.

Подготавливают траншею для укладки канализационных труб в два или три шага:

  1. Выкапывают траншею.
  2. Выравнивают и утрамбовывают дно, убирают комья земли и камни.
  3. В траншее, вырытой в рыхлой почве дополнительно устанавливают опалубку, чтобы предотвратить осыпание грунта во время работ.

На этом этапе можно проверить наличие препятствий для свободного стока воды. Для этого в траншею заливают воду и следят за тем, насколько свободно она проходит по каналу. При недостаточном уклоне скапливаются лужицы, при слишком резком повороте канала вода подмывает его стенки.

Выявленные проблемы решают до укладывания труб, увеличивая уклон траншеи и радиус поворота на проблемных участках.

Правила укладки

Способ соединения труб:

  • сварные – для соединения потребуется сварочный аппарат, соединение ненадежно, узел может разгерметизироваться в результате коррозии или механического воздействия;
  • фитинговые – соединяются при помощи фасонных элементов, в зависимости от типа фитинга может быть разборным и неразборным;
  • раструбные – конец одной трубы вставляется в раструб другой, герметичность обеспечивает закреплённый в раструбе резиновый уплотнитель.

Для прокладывания внешней канализации используют трубы с диаметром сечения от 11 см.

Для обустройства канализации кроме труб потребуются тройники, боковое отверстие которых будет выполнять роль ревизии. Тройники монтируют в трубопровод с шагом 3-4 м для удобства обслуживания канализации.

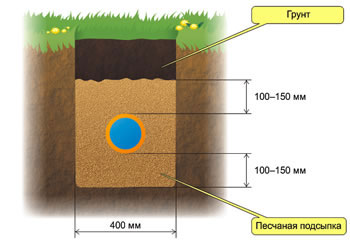

Для распределения давления, которое оказывает на трубопровод закрывающая его земля, и предотвращения деформации и поломки труб необходима амортизирующая прослойка из песка.

  1. Засыпают амортизирующую “подушку” из песка, утрамбовывают.
  2. Раскладывают трубы в траншее. При фитинговом способе соединения проверяют наличие необходимых фасонных элементов, при раструбном – раскладывают трубы раструбами против направления стока.
  3. Герметично соединяют участки трубопровода, начиная с подключения к выводу канализации из дома. Каждые 3-4 метра устанавливают тройники боковым ответвлением вверх, выводят ревизионные трубы выше уровня грунта и закрывают заглушками. Выводят трубопровод в место сброса сточных вод.
  4. Проверяют герметичность соединений. Можно смазать стыки мыльным раствором и продуть трубопровод компрессором или пустить по трубам воду. В первом случае на местах нарушения герметичности появятся мыльные пузыри, во втором – будет подтекать вода.
  5. Слоями засыпают песок по бокам от труб, утрамбовывают каждый слой.подсыпка
  6. Засыпают верхний слой амортизации и выполняют окончательную засыпку оставшейся после рытья траншей землёй. Засыпку делают с запасом – постепенно земля осядет под собственным весом.

Проложить наружную канализацию можно и без рытья траншей – методом горизонтального прокола. Такой способ актуален для участков, на которых имеются надворные постройки, дорожное полотно или выполнен ландшафтный дизайн, и землеройные работы нежелательны. Подходит метод для выведения канализации с участка в общую канализацию, если на пути имеются серьёзные препятствия, например, дорога.

При помощи буровой установки ГНБ – горизонтально-направленного бурения – прокладывают скважину, расширяют её и протягивают металлическую или пластиковую трубу. Работы выполняются поэтапно, для каждого действия – свой набор насадок, закрепляемых на буровой штанге установки.

  1. На штангу закрепляют буровую головку, имеющую скошенный край. Головка облегчает продвижение буровой штанги при бурении горизонтально-направленной пилотной скважины.
  2. Буровую головку заменяют на расширитель обратного действия – риммер. Эта конусная насадка при прохождении через пилотную скважину расширяет её. Готовая скважина имеет сечение примерно в 1,5 раза больше, чем у прокладываемой трубы.
  3. К расширителю, выведенному с противоположного от буровой установки конца скважины, прикрепляют петлю. Петлей захватывают конец трубопровода и протягивают трубопровод по скважине.

Оператор буровой установки при помощи локатора контролирует направление и интенсивность движения буровой головки и риммера.

Если грунт промерзает больше чем на 1 метр, то рытье траншеи нужной глубины вручную потребует больших трудозатрат.

Чтобы решить проблему, можно выкопать траншею экскаватором и уложить канализацию обычным способом, а можно уменьшить глубину укладывания трубопровода, а сами трубы – теплоизолировать.

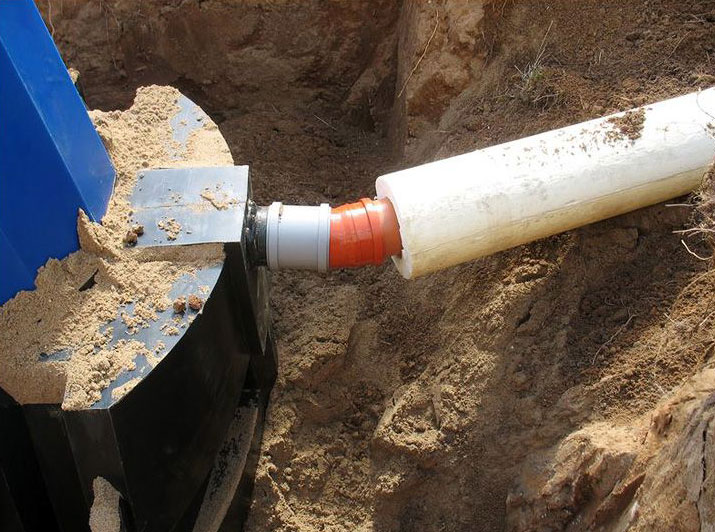

Варианты утепления канализации:

  • Трубопровод утепляется рулонным теплоизолирующим материалом на этапе укладывания в траншею. В этом случае сначала застилают утрамбованный песок утеплителем, а на него укладывают трубы. После соединения трубопровода и проверки герметичности трубы обматывают утеплителем и закрепляют стыки проволокой или капроновой бечёвкой.
  • Для защиты от теплопотерь используется утеплитель формового типа, соответствующий диаметру используемых труб. Такой утеплитель надевается непосредственно на трубы, сверху вся конструкция оборачивается слоем гидроизоляции, стыки заклеиваются строительным скотчем. Делается это для предотвращения попадания влаги из почвы в утепляющий материал, вследствие чего он может потерять свои теплоизоляционные свойства.утепление
  • Выполняют монтаж греющего кабеля вдоль трубопровода. Кабель можно использовать отдельно или в качестве дополнения к утепляющему материалу. Нагревательный элемент прикрепляют к трубопроводу снизу. На трубу продольно наклеивают клейкую алюминиевую ленту, протягивают по ленте греющий кабель и закрывают его ещё одним слоем алюминиевой ленты. Кабель можно включить в систему антиобледенения крыши и водостока или подвести к отдельному блоку питания.
  • Трубопровод монтируют из готовых утеплённых труб. Такие трубы ещё на стадии производства снабжаются теплоизолирующим слоем, кроме того, существуют трубы, дополнительно оснащённые нагревательным элементом. В этом случае дополнительное утепление не требуется. Особое внимание при монтаже уделяют герметизации стыков, так как при попадании в швы влаги теряются теплоизоляционные свойства утеплителя.

Правила укладки и санитарные нормы

Укладка канализационных труб своими руками в квартире или частном доме должна выполняться в соответствии с требованиями, содержащимися в Санитарных Нормах и Правилах от 1985 года. Там же присутствуют рекомендации по производству работ, касающихся глубины заложения трубопровода в почву и другая не менее важная информация относительного того, как правильно проложить трубы канализации в земле.

В этом нормативном документе, в частности, сказано, что глубина пролегания трубы должна быть не меньше 30-50 см от уровня промерзания грунта в конкретном регионе (расчёт расстояния проводится от нижней части трубопровода). Если укладка канализационных труб выполняется на участках с высокой нагрузкой на поверхность почвы (например, под дорогами), проложить трубы придётся поглубже (до 9 метров).

Прокладка канализационных труб в земле должна выполняться на основе следующих принципов:

  1. В местах, где вы планируете проложить систему отвода нечистот частного дома, обязательно уплотните почву. Этим вы предотвратите размывание коммуникации грунтовыми водами в период обильных атмосферных осадков.
  2. Прокладка наружной канализации будет выполнена правильно лишь при соблюдении оптимального уклона магистрали. Он должен составлять 1-2 см на каждый погонный метр трубопровода. Необходимость выполнения данного требования обусловлена тем, что в бытовой системе утилизации сточных вод нет напорного давления. Таким образом, при отсутствии уклона канализационных труб нечистоты не будут перемещаться к септику, сливной яме либо дренажному колодцу и магистраль очень быстро засорится со всеми вытекающими отсюда неприятными последствиями.
  3. Технология прокладки канализационных труб в частном доме предусматривает, что там, где магистраль делает крутой изгиб, в траншее необходимо установить специальный колодец. Это тоже упростит проведение ремонтных работ и позволит оперативно заменить пришедший в негодность сегмент трубопровода.
Читать далее:  Выбор, сборка и установка сифона для поддонов душевых кабин. Выбор и установка сифона для душевой кабины: виды и их различия Кнопка слива для душевой кабины

Существует ещё одно важное правило относительно того, как проложить трубу канализации в земле. Его соблюдение обеспечит надёжность и удобство эксплуатации системы. Звучит оно так: дно траншеи необходимо покрыть слоем песка толщиной не менее 15 см. Таким же слоем рекомендуется засыпать трубопровод сверху.

Такая засыпка предотвратит трудности с доступом к трубам в случае необходимости ремонта.

Укладка канализационных труб в обычной квартире или загородном доме должна выполняться с соблюдением норм. Правила и рекомендации по укладке таких сетей оговорены в соответствующем СНиП. Там же даются указанию по поводу выбора глубины прокладки изделий, которая зависит от разных факторов.

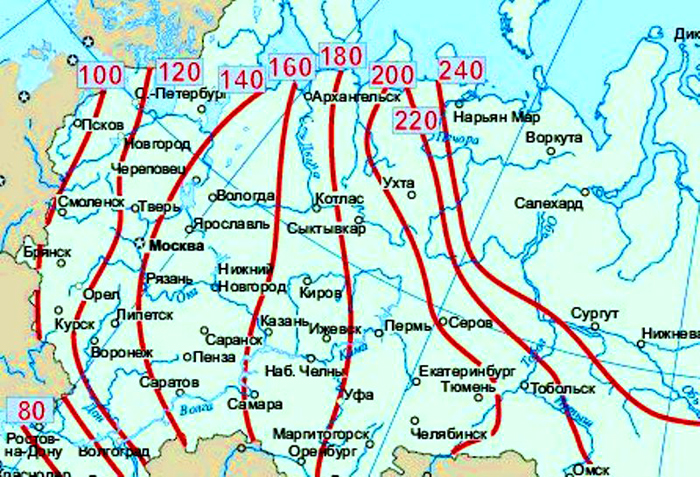

Согласно вышеизложенным нормам глубина закладки канализационного трубопровода будет приблизительно такой в разных регионах России:

  • в северных районах нашей страны трубы прокладываются на глубине 3-3,5 м;
  • в регионах, расположенных в средней полосе, изделия укладываются на 2,5-3 м ниже поверхности почвы;
  • на территориях поблизости с Чёрным морем эта величина равна 1,25-2 метра.

Прокладка канализационных труб в земле выполняется с соблюдением следующих правил:

  1. Почву в траншеях, где будут укладываться трубы, необходимо уплотнить. Это нужно для того, чтобы защитить дно траншеи от размывания грунтовыми водами во время обильных осадков.
  2. При укладке труб важно соблюдать необходимый уклон магистрали для удаления стоков самотёком. С таким же уклоном должно идти и дно траншеи. Превышение должно составлять 10-20 мм на каждый метр трубопровода. При несоблюдении уклона стоки будут медленно перемещаться и в системе могут возникать засоры. Если удаление сточных вод будет напорное, то уклон не требуется.

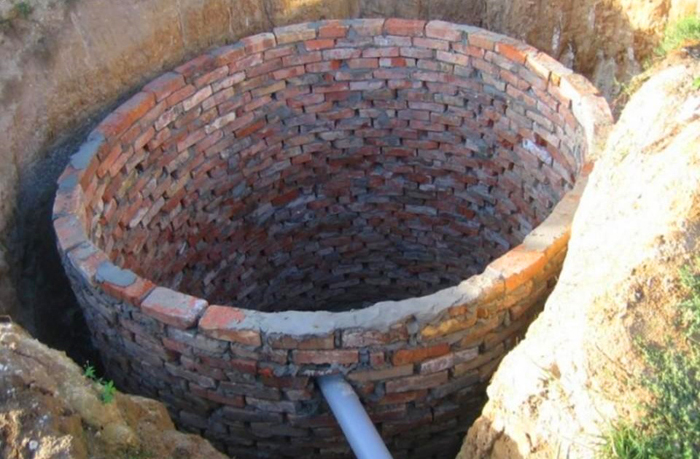

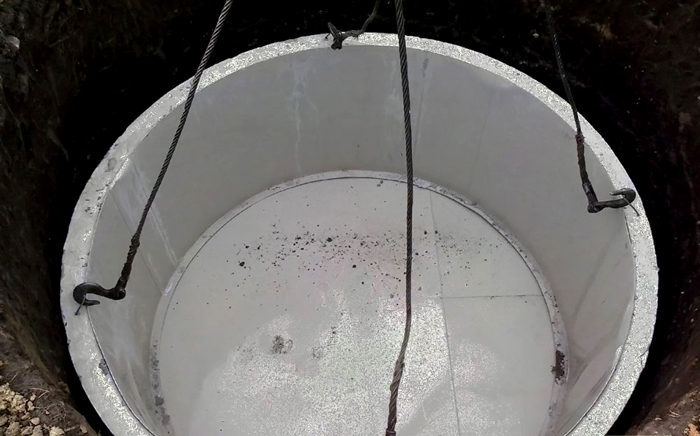

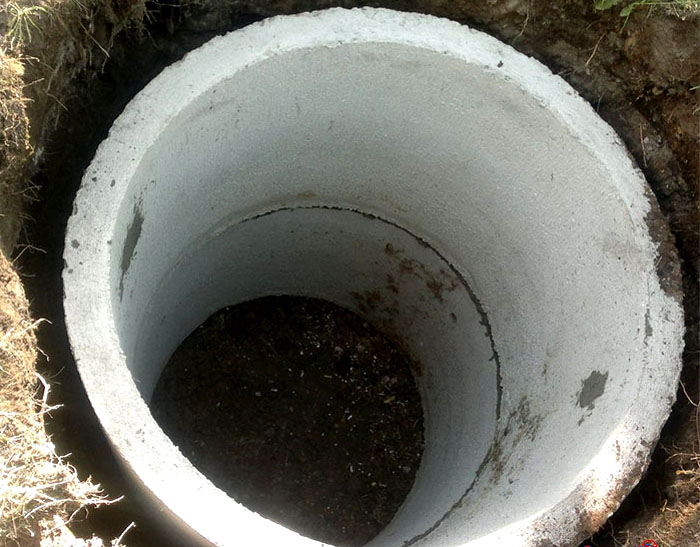

  3. Если канализация под землей делает поворот или изгиб, то в этом месте обязательно устанавливается ревизионный колодец. Всё дело в том, что на таком участке велика вероятность образования засора, который удобней прочищать через этот люк.
  4. Такие же смотровые колодцы необходимо делать на тех участках, где есть значительный перепад по высоте прокладки.
  5. При значительной протяжённости сети колодцы монтируются через каждые 15 м.
  6. На дне траншеи обязательно выполняется прослойка из трамбованного песка высотой не менее 15 см. Также песком засыпается трубопровод сверху.

Технология укладки канализационных труб подразумевает соблюдение следующей последовательности действий:

  1. После выполнения разметки на участке копаются траншеи. Это можно делать при помощи строительной техники или вручную лопатой. Ширина и глубина траншеи должна соответствовать проекту. Поскольку для прокладки наружной канализации в частном доме используются трубы диаметром 11 см, то достаточно траншеи шириной 60 см. Если сечение трубопровода больше, то ширина траншеи увеличивается.
  2. Копать траншею стоит от фундамента дома, а именно от того места, где установлена гильза для выпуска канализационных труб. Если отверстия под гильзу нет, то его необходимо проделать на нужной высоте в основании дома. На выпуск трубопровода из дома одевается специальный раструб.
  3. После выравнивания и трамбовки дна траншеи выполняем песчаную подушку. Для этого насыпаем песок слоем 15 см, смачиваем его и тщательно трамбуем.
  4. Теперь можно приступать к укладке трубопровода. Для этого изделия укладываются в траншеи раструбами вниз для облегчения соединения.
  5. Для сборки системы кромки труб смазываются специальным веществом или жидким мылом. Это облегчит проскальзывание одного элемента в другой. Труба до упора вставляется в раструб. Чтобы трубы заглубить в раструб на нужную глубину, на изделии можно сделать отметки, по которым удобно контролировать правильность соединения. Также не забывайте, что перед установкой в раструб необходимо вложить резиновые герметизирующие манжеты.
  6. Чтобы система канализации реже засорялась, следует стараться использовать как можно меньше поворотов и изгибов трубопровода. Обычно для этого используют отводы с углами 15-45 градусов. Для облегчения доступа к местам потенциального засорения над ними делают ревизионные люки. Также же люки устраивают в месте соединения труб.
  7. После сборки системы и проверки правильности уклона можно приступать к работам по утеплению. Такие мероприятия необходимо использовать, если глубина закладки труб находится выше точки промерзания. Для этого можно взять греющий кабель, который прокладывается в траншею вместе с трубой, минеральную вату, цилиндрический утеплитель из базальта или пенополистирола и т.п.
  8. Теперь можно приступать к засыпанию траншеи. Для этого трубопровод сначала засыпается песком, который аккуратно уплотняется. После этого засыпку разрешено выполнять грунтом, который был извлечён при копании траншеи. При этом работу выполняют послойно по 10-15 см с последующей трамбовкой каждого слоя. Уплотнять грунт разрешено только по бокам от трубопровода. Над трубами это делать запрещено. Так вы защитите трубы от повреждения или деформации.

Итак, как уже было указанно, при укладке труб в траншею необходимо придерживаться установленных норм и стандартов.

При этом траншея должна быть глубже на полметра чем уровень промерзания грунта в самый холодный период. К примеру, в северных регионах глубина пролегания канализации должна равняться 3-3,5 метрам, при этом в южных регионах достаточно проложить канализацию на глубине 1-1,5 метра.

Конечно во всех случаях показатели индивидуальные, но на это обязательно нужно обращать внимание, так как если проложить канализацию недостаточно глубоко в зимний период времени, она может попросту промерзнуть.

Минимальная глубина пролегания трубопровода равняете 0,5 метрам, при этом расстояние считается от верхнего края трубы и это обязательно нужно учесть.

Производя расчеты, можно привести следующий пример: если стандартной для канализации является труба диаметром 110 мм, тогда траншея под такой трубопровод должна иметь ширину 60 см, а глубина должна быть на 5 сантиметров больше запланированной и предусмотренной стандартами.

Для этого необходимо выровнять дно и сделать уклон для канализации, который должен равняться 1-2 сантиметрам на метр квадратный.

Настоятельно не рекомендуется превышать предусмотренный нормами угол наклона канализации.

Связано это с тем, что увеличенный угол наклона может стать причиной сильного шума при работе канализации, а также к ее загрязнению.

Обустройство наружных систем канализации производится с учетом Санитарных норм и правил 1985 года, которые содержат необходимые рекомендации по правилам выполнения подобного вида работ, глубине заложения трубопровода в грунт и другую важную информацию.

В соответствии с этими правилами трубы следует укладывать на глубину не менее 30–50 сантиметров от уровня промерзания земли в конкретной местности (расчет расстояния ведется от нижней части трубного изделия).

Если сеть обустраивается на участках, где фиксируется высокая нагрузка на поверхность грунта (например, под автодорогами), закладывать трубы нужно поглубже (до девяти метров) или же предусматривать их дополнительное утепление специальными средствами. Правила и технология прокладки канализационных труб в земле также требуют учета следующих принципов:

  • Обязательно осуществляется тщательное уплотнение земли в местах, где обустраивается канализация. Данный процесс значительно увеличивает долговечность системы, так как предотвращает риск размывания коммуникации грунтовыми водами при обильных атмосферных осадках.
  • Наклон труб в системе должен быть не менее 1–2 сантиметров на каждый квадратный метр длины коммуникации. Необходимость этого обусловлена тем, что напорного давления в бытовой канализации нет, а значит, стока без указанного наклона просто-напросто не будет, что приведет (и очень быстро) к засорению трубопровода.
  • Дно траншеи, в которую укладывают трубы, следует посыпать песком слоем от 15 и больше сантиметров. Такой же слой желательно насыпать и сверху трубопровода, чтобы при ремонте можно было без затруднений раскопать нужную часть системы.
  • В месте, где канализационная труба делает крутой изгиб, необходимо устанавливать специальный колодец (его, кроме того, можно монтировать на участке серьезного перепада глубин залегания конструкции). Такое сооружение упрощает проведение ремонтных работ, позволяет оперативно выполнять замену вышедших из строя труб. Если длина канализационной сети большая, рекомендуется установить несколько колодцев (дистанция между ними – 25 метров).

Общая характеристика современной внутренней системы канализации

Как проложить канализационные трубы в частном доме схемы правила укладки труб  этапы монтажа

Для прокладки наружной канализации используют оранжевые (рыжие) трубы из поливинилхлорида или полипропилена. Внутренняя поверхность таких труб абсолютно гладкая, это препятствует засорению, а стенка из упрочненного пластика позволяет прокладывать трубопровод на глубине до 3 метров. Обычно для отведения бытовых сточных вод используются трубы диаметром 110 мм, но для водоотведения больших объемов можно использовать диаметр 160 мм.

Несмотря на то что наружная канализация монтируется из прочных материалов, дополнительная нагрузка (например, большая глубина или нахождение под автомагистралью) может оказать сильное воздействие на стенки системы, что приведет к трещинам и другим дефектам. Чтобы избежать этого, в случаях предполагаемой усиленной нагрузки следует использовать гофрированные трубы с двухслойной стенкой. Они обычно изготавливаются из полиэтилена или полипропилена.

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

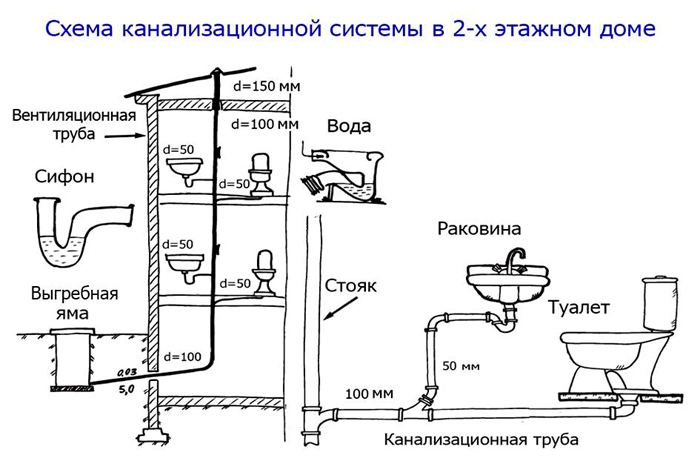

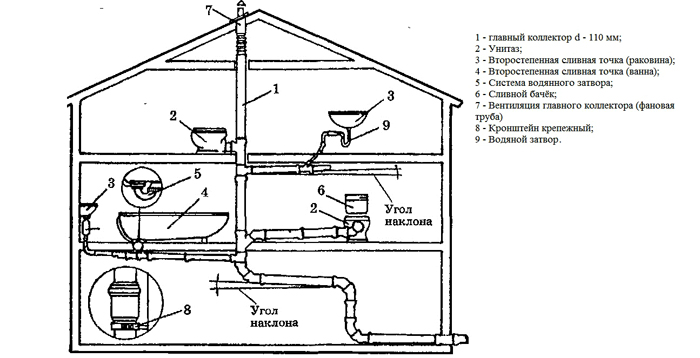

Схема внутренней канализации двухэтажного коттеджа

Схема внутренней канализации двухэтажного коттеджа

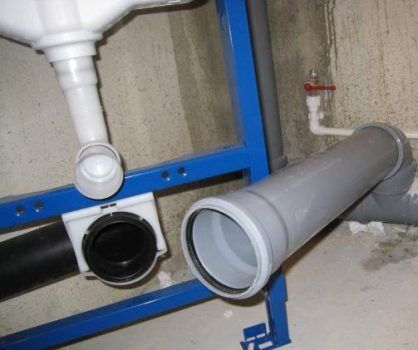

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

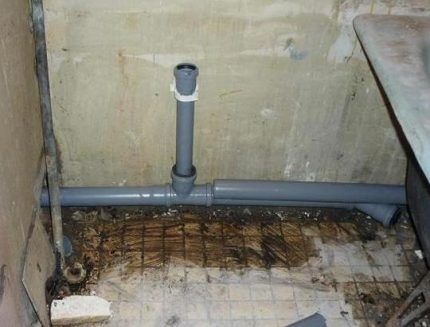

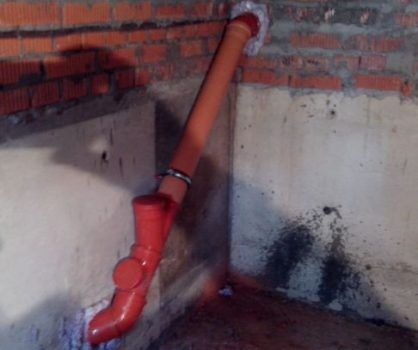

Что такое угол уклона канализационных труб

Цена материалов из ПВХ довольно доступная.

Наименование товара Изображение Стоимость, руб.
Труба ПВХ 0,5 м d 110 Труба ПВХ 105
Труба ПВХ 1 м d 110 180
Труба ПВХ 2 м d 110 340
Труба ПВХ 3 м d 110 490
Труба ПВХ 4 м d 110 670
Труба ПВХ 6 м d 110 990
Труба ПВХ 0,15 м d 50 35
Труба ПВХ 0,5 м d 50 45
Труба ПВХ 1 м d 50 55
Труба ПВХ 1,5 м d 50 80
Труба ПВХ 2 м d 50 95
Труба ПВХ 3 м d 50 135

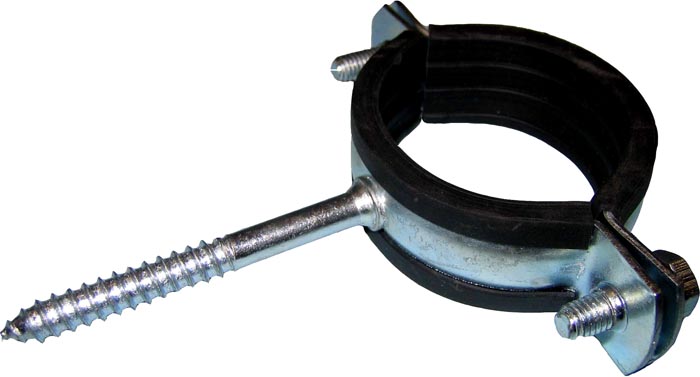

Крепежный хомут d 110 Крепежный хомут 35
Крепежный хомут d 50 20
Отвод d 110/45о Отвод 100
Отвод d 50/45о 20
Тройник d 110 Тройник 180
Тройник d 50 30
Заглушка d 110 Заглушка 75

По сравнению с металлическими аналогами, ПВХ комплектующие позволяют быстро и просто провести канализацию в частном доме. Цена отдельных комплектующих и итоговая стоимость более чем доступны.

Любой загородный дом, будь это коттедж для постоянного проживания или летняя дача должен отвечать определенным требованиям комфортабельности. В первую очередь это выражается в устройстве канализации. Ведь современный человек давно отвык удовлетворять свои некоторые физиологические потребности на улице.

Как проложить канализационные трубы в частном доме схемы правила укладки труб  этапы монтажа

Думать о прокладке канализации необходимо в самом начале строительства, а точнее на этапе создания макета. Если стройка планируется собственными силами, то именно в этот момент создается схема канализации в частном доме своими руками.

Прежде чем приступать к созданию схемы, необходимо определиться к какой категории относится дом. Их существует 2: первая это дома с возможностью подключения к городской централизованной системе канализации, вторая это дома которые оснащаются автономной канализацией. На внутреннюю схему и соответственно монтажные работы этот момент не оказывает никакого влияния, они будут проводиться одинаково.

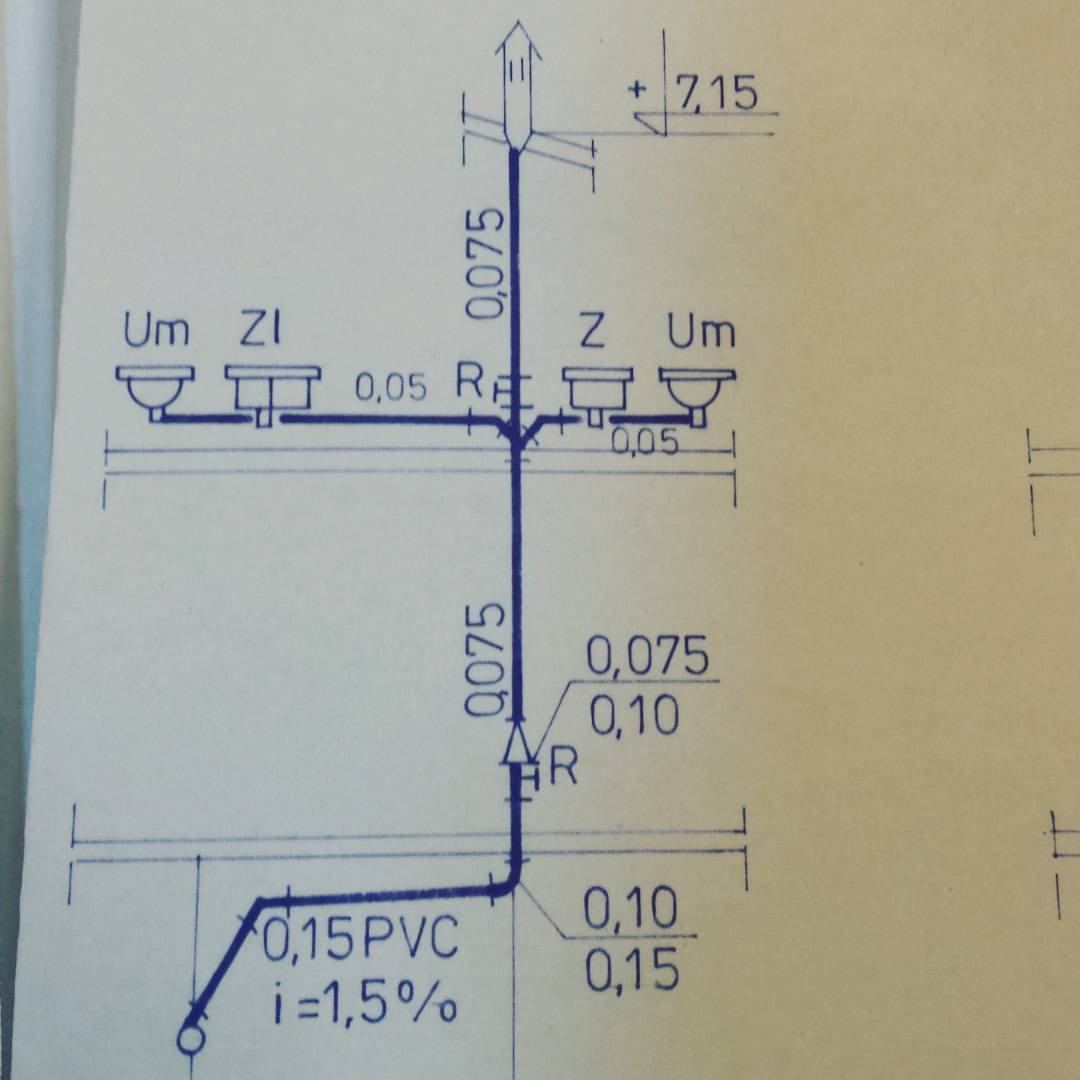

Схема основных элементов канализации частного дома

Указанные выше советы являются общими канонами, которыми нельзя пренебрегать при самостоятельном составлении канализации в частном доме схем глубины укладки. Существуют и более конкретные моменты, с учетом которых, никаких проблем при монтаже сливной системы не возникнет. К ним можно отнести такие моменты как:

  1. Схему составлять нужно с учетом диаметра труб. Он должен быть подобрать в оптимальном значении по пропускной способности.
  2. В процессе укладки труб должен быть соблюден уклон, по нормам он составляет 0,03 метра на каждый 1 метр труб. Этот момент также обязателен при составлении схемы и расчеты глубины пролегания.

Если говорить про угол уклона, то указанное выше значение является отправной точкой. Оно может быть увеличено в связи с особенностями местности. Поскольку сточные воды должны стекать по канализации максимально естественным путем для предупреждения возникновения заторов. Ведь на их удаление нужно потратить большое количество сил, времени и финансов.

Рекомендовано к прочтению: Как выбрать тип автономной канализации для частного дома?

Причин для правильного просчета глубины расположения канализации существует много. Большая часть их понятна из всех моментов, описанных выше. Но для понимания насколько важен этот вопрос, следует остановиться на них немного подробнее. Во-первых, не соблюдение простейшего правила, а именно учета глубины промерзания жидкость в трубах будет либо остывать, вызывая появление засоров либо вообще перемерзать и привести к порыву и необходимости замены части или всей канализационной трубы.

Уже говорилось, что нежелательно наличие большого количества стыков и колен при прокладке внешней канализационной системы. Это связано с тем, что эти моменты также способствуют появлению засоров. Если же местность не позволяет избежать использования колен на поворотах, то в этих местах правильнее всего будет разместить колодец. Это позволит обеспечить доступ к проблемному месту в любое необходимое время, а также сэкономить средства, потраченные на устранение неполадки.

Важно правильно измерить глубину укладки труб

Как проложить канализационные трубы в частном доме схемы правила укладки труб  этапы монтажа

Долгосрочность эксплуатации сливной системы зависит не только от того насколько правильно составлена канализация в частном доме схема глубина укладки, но и от дополнительных факторов. Самым главным из них с уверенностью можно назвать правильное утепление. Если в теплое время года помимо грунтовых вод, извне для канализационной системы практически ничего не угрожает, то зимой обстановка меняется.

Самым выгодным по своим эксплуатационным характеристикам и по денежным затратам сейчас является современный пенополиуретановый утеплитель. Трубы из нержавеющего материала оборачиваются им, а затем сверху покрываются еще один слоем из полиэтилена. Этого достаточно чтобы обеспечить им максимальную защиту от промерзания.

Если говорить про обеспечение изоляции от мороза в районах, где зимой сильно холодно, то тут лучше использовать более классические материалы для работы. К их числу можно отнести стекловолокно или минеральную вату. Поскольку они не обеспечивают должный уровень гидроизоляции. А влага вредна для труб из любого даже такого современного материала как пластик, то слой из полиэтилена остается актуальным.

Утепление канализационных труб

Иметь собственный дом – мечта многих людей. Когда появляется возможность, они начинают строить особняк своими силами. В процессе его возведения возникает много вопросов. Один из частых – прокладка канализации в частном доме. При ее наличии обеспечивается комфорт при проживании в доме. Она позволяет отвести сточные воды из жилища в специальный колодец.

Когда дело доходит до канализации при сооружении дома, то многие люди обращаются к услугам специалистов. Хотя их работа качественная и после ее завершения владелец получает эффективную систему канализации сточных вод, тем не менее, их услуги не из дешевых и требуют определенных денежных трат. А может, отказаться от помощи со стороны и выполнить все работы своими силами?

Тем более что сложные моменты здесь хотя и имеются, но задача по самостоятельному устройству канализации не относится к числу невыполнимых. Если вникнуть в тонкости сооружения канализационной сети в своем доме, то все работы можно выполнить своими руками, прилично сэкономить и получить эффективную систему канализации.

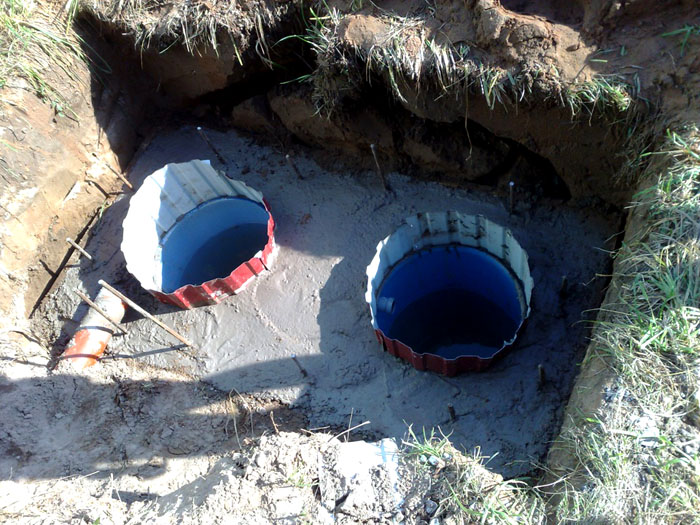

Выгребная яма

Традиционно для отвода сточных вод из жилища использовались выгребные ямы. Сейчас их считают пережитком прошлого. Однако они имеют право на жизнь хотя бы потому, что:

  • они эффективно справляются с отводом сточных вод;
  • работы по строительству лишены сложных моментов.

Если вы решили создать канализацию по типу выгребной ямы, то прежде чем приступать к реализации этого замысла, необходимо узнать об инженерно-геологических особенностях грунта на своем участке.

прокладка

Самый простой вариант построить выгребную яму — сделать кирпичную кладку. Разумнее всего использовать в качестве материала красный керамический кирпич. Если вы готовы потратиться на привлечение спецтехники, то можете устроить это сооружение из бетонных колец. При сооружении такой ямы дно бетонируют, а потом устанавливаются кольца. Сверху конструкция накрывается плитой с вентиляционным отверстием и смотровым люком.

Во многих домах в качестве системы канализации используется септик. Главными его достоинствами являются:

  • простота работ по сооружению;
  • надежность в процессе эксплуатации;
  • возможность установки своими силами;
  • простота работ по устройству такой системы канализации.
Читать далее:  Остекление балкона своими руками пошаговая инструкция

В настоящий момент существует несколько видов септиков. Есть даже трехкамерные, которые обладают высокой степенью очистки стоков и бытовых вод. А все благодаря тому, что в составе таких систем присутствует комплекс аэрации и биофильтры.

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Угол уклона трубы от унитаза

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Подготовка траншеи

Выполнить землеройные работы можно с помощью специальной техники или простой лопаты. Здесь нужно учитывать состояние участка. Если вы проводите реконструкцию канализации, а вокруг дома имеются насаждения и асфальтированные участки, то лучше использовать ручной метод. Это позволит сократить количество повреждений.

Какие размеры должны быть у траншеи? Глубина ее должна превышать уровень промерзания почвы на 50 мм. Для определения этого уровня можно воспользоваться таблицами или программами из сети. Для средней полосы России эта величина будет 1,5-2 метра. Если невозможно выкопать такую яму, то следует подумать об утеплении трубы.

В ширину траншея должна позволять свободно манипулировать с каналом. Для этого ее раскапывают до 60 см. Дно тщательно выравнивают. Оно не должно содержать комков грязи, камней, промерзлых участков почвы. Его тщательно утрамбовывают, а поверху насыпают песчаную или гравийную подушку (30 см-50 см), которую также нужно укрепить.

При реконструкции водоотводного канала и при недостаточном стоке проводится бестраншейная прокладка канализационной системы. Ее основные методики:

  • горизонтально направленное бурение. С помощью специальной техники под землей прокладывается канал, по которому будут установлены трубы. При этом природный ландшафт участка и асфальтированные зоны не повреждаются;
  • продавливание стальных футляров. Используется при строительстве крупных объектов. Обычно не применяется в частной застройке;
  • бурошнековое бурение. Это подземное направленное бурение с помощью шнековой машины. Канал проводится из одного котлована в другой. При этом ландшафт не затрагивается, а канал получается точным и ровным.

Внешний вид канализационного сифона

Бестраншейная канализационная система позволяет сохранить внешний вид приусадебного участка. Но использование специальной техники довольно дорого. В этом случае стоит соизмерить стоимость восстановительных работ и такого типа прокладки.

Разработка траншеи может осуществляться при помощи экскаватора или вручную. При любом способе, чтобы сделать это правильно, нужно соблюдать нормативы для ширины и глубины. Самый распространенный диаметр труб, как говорилось выше, 110 мм. Для изделий такого диаметра необходима траншея шириной 600 мм.

Глубина определяется особенностями проекта, но строительные правила и нормы регламентируют, что она не должна быть меньше полуметра от максимальной точки промерзания грунта (считая от нижнего края трубы). Для средней полосы России эта величина составляет от 2,5 до 3 м, для южных регионов — от 1,25 до 1,5 м, а для северных — 3-3,5 м.

Также необходимо учитывать близость грунтовых вод. В любом случае, глубина траншеи должна быть примерно на 50 см больше глубины закладки канализации, которую всегда размещают на песчаную или гравийную подушку. Для удобства осуществления соединения расстояние между стенкой трубы и стенками траншеи не должно быть меньше 20 см для среднего диаметра (до 225 мм) и 35 см для большого диаметра.

Если грунт очень мягкий и рыхлый, нужно укрепить и уплотнить дно траншеи. Подушка под трубу подсыпается при любом грунте. Для этих целей обычно используют песок или гравий. На протяжении подушка уплотняться не должна, уплотнение требуется только за 2 метра от смотрового колодца. Необходимо выровнять поверхность подушки и сделать приямки под раструбы.

Технология укладки трубы в землю при замене канализационной системы не отличается от таковой при укладке с нуля, но в первом случае необходимо убедиться, что все детали старой канализации убраны, а траншея тщательно расчищена.

Ни для кого не секрет, что любое помещение где проживают или работают люди должно иметь канализацию.

Схема канализации в частном доме своими руками

Но если в многоэтажных домах процессом прокладки канализационных труб занимаются коммунальные службы, то имея частный дом, человеку придется самому позаботиться о прокладке канализации.

Конечно необходимо правильно рассчитать и закупить необходимые материалы, а также вырыть траншеи для укладки труб.

Но это самые простые процессы, гораздо сложнее осуществить укладку труб в траншеи, так как на данном этапе необходимо придерживаться определенных норм и стандартов.

Канализационные трубы для прокладки в грунт имеют оранжевый цвет, такие трубы отличаются повышенной прочностью, надежностью и долговечностью.

При выборе труб обязательно нужно учитывать уровень нагрузки, а именно глубину прокладки труб и наличие над ними проезжей части.

Что касается диаметра канализационных труб, то всеми стандартами и нормами предусмотрено использовании труб диаметром 110мм.

Очень важно помнить, что укладка канализационных труб в траншею осуществляется при помощи фасонных деталей, а именно отводов, муфт, переходников, тройников и так далее.

Перед тем как укладывать канализационные трубы в траншею, нужно точно разобраться, как именно осуществляется этот процесс.

Для того чтобы точно правильно осуществить этот процесс необходимо соблюдать точную последовательность действий.

Комплект современных труб ПВХ

Прокладку канализационной трубы в земле начинают с рытья траншеи. В зависимости от объемов, используют экскаватор или выполняют земляные работы в ручную при помощи лопаты.

Рытье траншеи для канализации
Рытье траншеи для канализации

Глубина канавы определяется тем, насколько промерзает грунт в данной местности. Нижняя часть трубопровода должна располагаться на расстоянии не менее 30 см от границы промерзания почвы. В СНиП П-Г.3-62 указаны ориентировочные значения глубины для укладки трубы в траншею: в средней полосе России – это 2,5-3 метра, в более холодных регионах − 3,5 метра.

Для обустройства канализации в большинстве случаев применяют трубы диаметром 110 мм. Поэтому стандартная ширина траншеи составляет 60 см. Но если используемые трубы имеют большее сечение, то ширину следует увеличить.

Для нормального функционирования системы нужны специальные колодцы на участках с крутым изгибом магистрали или значительными перепадами. Этот момент также необходимо учесть при прокладке траншеи.

Зачистка дна траншеи
Зачистка дна траншеи

Дно канавы выравнивают, грунт трамбуют и насыпают песок или гравий слоем 15 см. Для раструбов делают специальные углубления в земле − приямки. За несколько метров до смотрового колодца и на участке, где трубопровод соединяется с входной трубой, подушку уплотняют. Таким образом, предотвращают размывание грунта во время обильных осадков.

Вопрос: Если на участке мало места, то можно ли укладывать трубы для водопровода и канализации в одной траншее?

Ответ: Согласно нормативным документам (СНиП 3.05.01-85), укладку труб канализации и водоснабжения следует выполнять на расстоянии 1,5 метров по горизонтали друг от друга. Это если диаметр трубы не более 200 мм. Если размер больше, то расстояние должно быть увеличено до 3 метров. Теоретически можно использовать одну траншею для укладки разных труб, если будут соблюдены требования, указанные в СНиП.

Схема состава и глубины траншеи для канализационных труб.

Разработка траншеи может осуществляться при помощи экскаватора или вручную. При любом способе, чтобы сделать это правильно, нужно соблюдать нормативы для ширины и глубины. Самый распространенный диаметр труб, как говорилось выше, 110 мм. Для изделий такого диаметра необходима траншея шириной 600 мм.

Глубина определяется особенностями проекта, но строительные правила и нормы регламентируют, что она не должна быть меньше полуметра от максимальной точки промерзания грунта (считая от нижнего края трубы). Для средней полосы России эта величина составляет от 2,5 до 3 м, для южных регионов – от 1,25 до 1,5 м, а для северных – 3-3,5 м.

Схема укладки трубы канализации в зависимости от гидрогеологических условий.

Устройство системы отвода сточных вод предполагает выполнение укладки труб как снаружи дома, так и внутри. Далее подробно поговорим о том, как должна выполняться укладка наружных труб. Специалисты на этот счет дают следующие рекомендации.

Как проложить канализационные трубы в частном доме схемы правила укладки труб  этапы монтажа

На дно вырытой траншеи необходимо насыпать слой обычного песка. Его толщина должна составлять 15-20 см. Создание такой песчаной подушки обеспечит защиту канализационных труб от чрезмерного давления, даже если это трубы из полипропилена. Уложив трубы на песок, они слегка просядут и примут удобное положение. Это позволит исключить чрезмерную нагрузку на них в виде давления засыпанного грунта.

Еще один важный момент — соединение и герметизация стыков. Тройник необходимо вставлять каждые 3 м трубы. Таким образом, будет обустроена ревизия, которая представляет собой ту же трубу, которая выходит на поверхность земли. Ревизия необходима для того, чтобы в случае затора в трубе её без каких-либо сложностей можно было бы прочистить.

Особенности планирования

Первый совет, который дают профессионалы, заключается в том, что санузлы и кухню, независимо от их количества лучше располагать на недалеком, но в тоже время оптимальном расстоянии друг от друга. Идеальным является вариант, если эти места выбрать в максимально возможной близости от места вывода сточных вод на улицу.

Если дом двухэтажный то правильнее ставить санузлы друг над другом, создавая некое подобие стояка. Это значительно облегчит не только процесс монтажа внутренней части канализации, но и ее последующее обслуживание. Если в доме предполагается установка бани или бассейна схема будет более сложная. Помимо этого, при наличии большого объема сточных вод обязательно предусмотреть установку канализационного насоса, в предупреждении бед в будущем.

При создании схемы внутренней канализации отдельное внимание нужно обращать на момент того, чтобы стыков, соединений и развязок было минимальное количество. Это значительно сократит опасность протекания и соответственно затопления помещений. Да и найти проблемное место можно будет значительно быстрее.

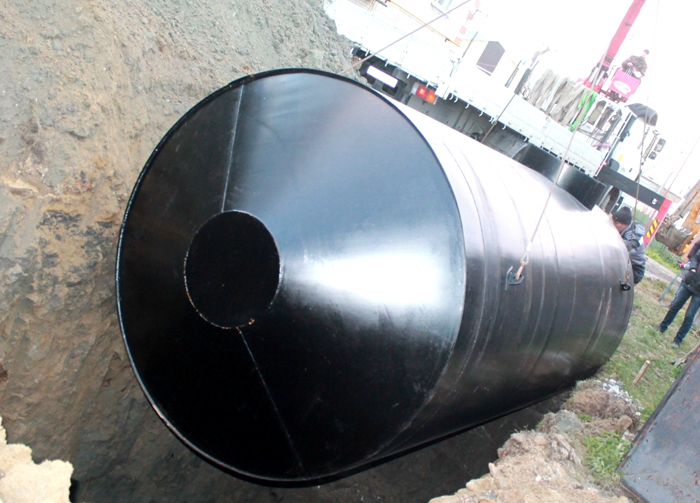

Емкость, выполненная из металла

При устройстве канализации в частном доме схемы должны составляться с учетом ландшафта местности. Главным советом можно назвать то, что септик должен располагаться в самой низкой точке, а трубы устанавливаются под уклоном. Чтобы выбрать конкретный вид очистных сооружений, а также глубину залегания труб внешней канализации необходимо учитывать такие моменты как:

  1. Наличие и количество грунтовых вод.
  2. Сам тип грунта.
  3. Глубина его промерзания.

Систему канализации в частном доме схемы можно разделить на две основных части. Первая это внутренняя разводка. К ее составным частям относятся такие элементы как:

  1. Трубопровод, располагаемый внутри дома.
  2. Все устанавливаемые сантехнические устройства.

Особенности ландшафта играют важную роль в монтаже канализации

https://www.youtube.com/watch?v=

Затем идет создание схемы укладки наружных сетей. Это соответственно колодец, трубопровод за пределами дома и если есть необходимость очистные сооружения. Составить схему собственными силами для небольшого дома в один-два этажа под силу каждому человеку, достаточно знать и уделять внимание основным моментам.

Рекомендовано к прочтению: Как заменить чугунную канализацию на пластиковую?

Чтобы выполнить эти действия правильно, создается масштабный план дома. Определяется место, где будет проходить стояк и соответственно этому отображаются все сантехническое оборудование, при учете способа его подключения к сточной системе. Прорисовываются все трубы, отходящие от основного стояка до сантехники.

Все эти этапы необходимо сделать для каждого этажа по отдельности, но с учетом особенностей предыдущей схемы и после этого собрать воедино. На этом же этапе определяются фановые параметры стояков и труб. Производится суммирование длины всех труб с обязательным учетом выпуска, в противном случае схема будет составлена не достаточно точно. Отдельно составляется план для наружной части канализации.

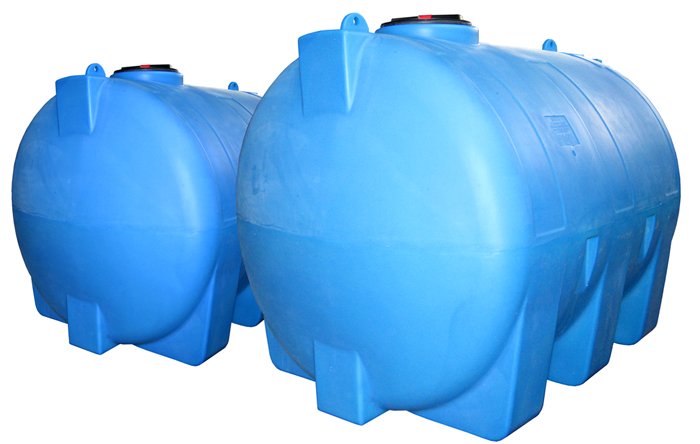

Пластиковая ёмкость

При прокладке наружной канализации нужно создать подробную схему движения стоков. Идеальный вариант – это движение жидкости по прямому каналу от дома к септику или центральной канализации. Если такое сооружение не подходит для вашего участка, то рекомендуется разработать эскиз канализации с минимальной длиной и наименьшим количеством изгибов.

При выборе материала изделий важно учитывать некоторые особенности пластика. Поливинилхлорид не выдерживает высоких температур и работает только при 40⁰С, поэтому если температура стоков будет выше, внутренняя поверхность труб может оплавиться. В этом случае полипропилен более устойчив к нагреванию.

Также следует учитывать прочность материала. Укладка труб на участке без движения может производиться с помощью обычного гладкого пластика. А вот под автомагистралями и дорогами постоянного пользования лучше использовать трубу повышенной жесткости (sn6-8). Удачным свойствами при такой укладке обладают двустенные каналы из гофрированного полипропилена. Изнутри они идеально гладкие, а снаружи их ребристая поверхность позволяет выдерживать существенные нагрузки грунта, а также его движение.

Если сток канализации идет не ровно, нужно дополнительно приобрести ревизионные колодцы, которые будут установлены над каждым изгибом. Именно в этих точках чаще всего происходят засоры.

  • На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
  • Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
  • Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
  • Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
  • Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Выбирая трубы, нужно учитывать:

  • способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
  • устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
  • прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.
Материал трубы Преимущества Недостатки
чугун долговечность,

устойчивость к нагрузкам, перепадам температур

большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
сталь устойчивость к механическому воздействию, гладкость внутренних стенок неустойчивость к воздействию влаги, подверженность коррозии
асбестоцемент долговечность, лёгкость, низкая стоимость неустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтилен низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропилен выдерживаемая температура – до 80 градусов малая жёсткость, подверженность деформации при механическом воздействии
поливинилхлорид многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость выдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Что нужно для сооружения внутридомовой системы канализации

  • Система, подключенная к коллективному или городскому коллектору;
  • Стационарная точка сбора отходов:
Пример герметичного исполнения точки сбора отходовПример герметичного исполнения точки сбора отходов
  • Стационарный канализационный колодец без дна;
Выгребная яма исполненная в виде бетонных колец

Выгребная яма исполненная в виде бетонных колец

  • Схема монтажа биоканализации.
Пример возведения биосистемы

Пример возведения биосистемы

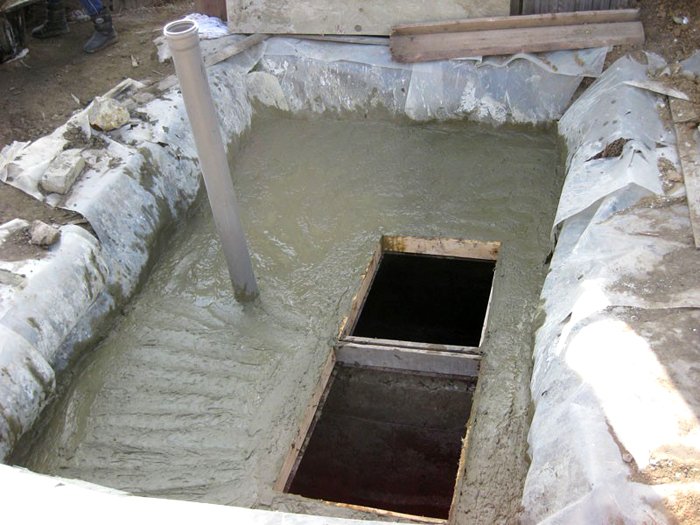

Бетонная монолитная выгребная яма

Принципы монтажа трубной системы в доме и до коллектора у всех видов практически одинаковые. Всю разводку по дому удобно проводить из ПВХ, а соединение с точкой сбора рациональнее делать ПНД трубой технического назначения, так как ее длина позволяет бесстыковочный способ. Главная ветка, подключенная к унитазу, прокладывается трубой диаметром 110 мм, все остальные стандартные точки водоразбора (раковина, стиральная машина, душевая кабина), подсоединяются к общей системе трубами 50-го диаметра. Единственным требованием является угол в 2-3о на горизонтальных участках, чтобы обеспечить оптимальный сток воды.

Трубы ПВХ

Трубы ПВХ

Труба ПНД полностью черного цвета

Труба ПНД полностью черного цвета

  • Простой способ соединения. Вся схема собирается как конструктор, трубы и комплектующие просто вставляются друг в друга;
Читать далее:  Утеплитель для труб - описание теплоизоляционных материалов для отопления, водопровода и канализации

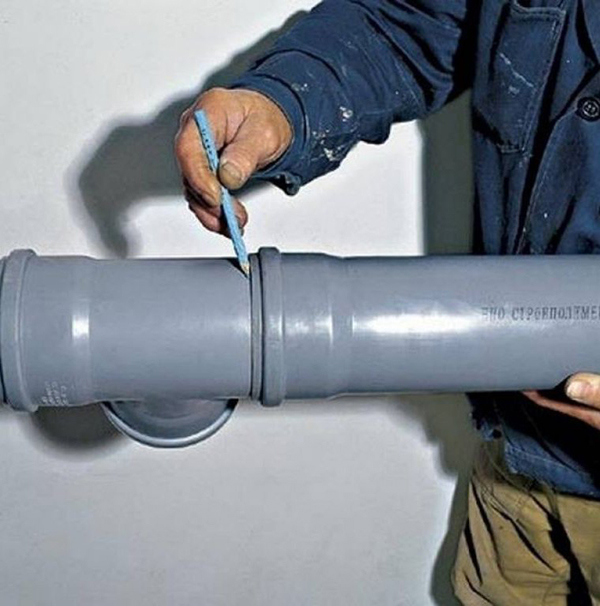

Обычный пример соединения

Обычный пример соединения

  • Материалы имеют легкий вес в сравнении даже с ПНД материалами;
  • Простой способ крепления, в том числе и по вертикальной поверхности;
Стальной кронштейн вкручивается в стену

Стальной кронштейн вкручивается в стену

  • Единственный недостаток – максимальная длина в свободном доступе 6 м.

Монтаж схемы канализации в частном доме своими руками возможен для всех типов канализации, кроме биоканализации. Для реализации этого варианта рекомендуется обращаться к специалистам. Все остальные можно смонтировать самостоятельно, но при подключении к центральной системе, потребуется пакет допускных документов.

Один из вариантов системы отходов

Один из вариантов системы отходов

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

  • Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
  • В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
  • Тройники различных видов являются фитингами для организации разветвлений труб.
  • Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

Трубы и фасонные части для канализации

Прокладка канализации начинается от места, где труба выходит из фундамента. Раструб очищается от грязи, проверяется наличие уплотнительного кольца. Канал центрируют и соединяют с внутренней системой. Проверяют герметичность конструкции.

Чтобы правильно продолжить работу, необходимо уложить канал под нужным уклоном. Для трубы 110 мм это величина равна 2 см на погонный метр. Такой наклон обеспечит плавный и бесшумный ток жидкости по водостоку. Для удобства измерений используйте строительный уровень и маркировочный трос. Последний штрих – это соединение трубы с колодцем. Обычно конечный патрубок впаивается в септик. Перед закрытием ямы проверьте конструкцию на герметичность.

Прокладка заканчивается обратным засыпанием траншеи. Для этого поверх водопровода насыпается 10-15 см песка. После мягкого слоя можно продолжить закрытие ямы грунтом, ранее забранным из нее. Утрамбовывать нельзя. Это может привести к повреждению канала.

Неправильный уклон канализационных труб

Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Установка нижнего кольца

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.

Шумность труб с большим углом уклона

Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Когда прокладывается сеть, берущая начало от стояка, расположенного вне здания, говорят о монтаже внешнего водоотведения. Такая система подразделяется на несколько видов:

  • централизованная;
  • автономная.

Наиболее простым вариантом считается первый тип канализации. Однако отвод отходов в подобную систему не всегда возможен, поэтому необходимо воспользоваться другими способами. Например, рекомендуется прибегнуть к монтажу специальных очистных сооружений, так называемых септиков. Они предназначены для удаления загрязнений, содержащихся в сточных водах. Такой метод является затратным, но в том же время довольно экономичным.

После очистки вода сливается в грунт. Можно установить накопительные резервуары, чтобы откачивать ее для других целей. Качество полученной жидкости зависит от вида септика.

Карта схема определения уровня промерзания грунта в зависимости от климатических условий в определенном районе

Кроме того, можно также установить специальный бак для сбора канализационных вод. Для их откачки потребуется воспользоваться услугами ассенизаторов, что в свою очередь приведет к дополнительным затратам.

При выборе автономной канализации учитываются следующие параметры:

  • периодичность обслуживания системы ассенизаторами;
  • количество стоков;
  • площадь;
  • тип почвы и т. д.

Что следует знать?

Когда владелец решает проложить в доме канализационную систему, то в первую очередь необходимо выяснить, имеется ли доступ к централизованной магистрали. Если в вашем поселке проходит такая линия, то устройство системы канализации в этом случае не представляет большой сложности. Необходимо лишь выяснить у специалистов:

  • какие трубы лучше подходят для отвода стоков и воды из дома;
  • как правильно укладывать трубы;
  • как правильно подвести трубы к коллектору.

Наибольшую сложность при подключении к централизованной магистрали представляет прокладка труб на улице. Во время этой работы приходится выполнять рытье траншеи. Какой глубины потребуются траншеи, во многом зависит от уровня промерзания грунта. Обычно трубы для канализации на улице укладывают на глубине 0,5-1 м.

Если ваш дом находится вдали от канализационной магистрали и подключиться к ней нет никакой возможности, то в этом случае придется заняться работами по устройству автономной канализационной системы.

Последовательность действий

Сначала необходимо решить, где на вашем участке будет располагаться выгребная яма. Следует знать, что колодец для стоков должен находиться ниже уровня расположения дома.

Определить место выхода коллектора из строения также важно. Необходимо внимательно осмотреть место выхода трубы, принимая во внимание то, что в этой точке будут сконцентрированы все стоки использованной воды из вашего дома. Осмотреть место поступления необходимо для того, чтобы убедиться в правильности установки коллектора. Перекосы и отклонения при монтаже должны отсутствовать.

Когда участок осмотрен и важные вопросы решены, можно переходить к составлению проекта канализации.

Необходимо учитывать, что наружная система канализации должна быть прямолинейной. Внутренняя же имеет много углов и изгибов, поэтому, занимаясь работами по её прокладке, следует просчитать все размеры труб и изгибов.

Когда все важные моменты решены и выполнены все расчеты, можно переходить к приобретению необходимых материалов.

Далее настает черед для работ по установке наружных и внутренних систем канализации.

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Как проложить канализационные трубы в частном доме схемы правила укладки труб  этапы монтажа

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

На этом можно считать монтаж внутренней системы канализации оконченным. Важно, чтобы все стыки были плотными, а все трубы жестко крепились к стенам или перекрытиям, а их расхождение было бы исключено.

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.

Наружная канализация

Своим видом внутренняя канализация не отличается от той, которая установлена в квартире. А вот объем работ при её устройстве будет существенно различаться.

Время и усилий на её создание придется потратить меньше, если в жилище есть старая канализация. В этом случае основная работа будет связана с демонтажем старых труб. Использовать можно старые канализационные трубы. Однако может получиться так, что придется переделать всю систему целиком. В этом случае на создание новой автономной канализационной системы в доме придется потратить немало времени и сил. Необходимо будет поднять пол.

А если выяснится, что глубина расположения канализации недостаточная, то придется выполнить ее углубление. Для этого придется под фундаментом выкопать яму, после чего провести измерение расстояния от нижней кромки фундамента до верхней. Оно должно быть не менее 1 м. В этом случае стоки, перемещаемые по проложенной коллекторной трубе, не замерзнут даже суровой зимой.

Выкопать траншею необходимо с наружной стороны дома непосредственно до колодца. Она должна быть большей глубины, чем в доме. Это необходимо для обеспечения постоянного уклона для трубы. В этом случае воды стоки будут беспрепятственно стекать в колодец.

На выходе из дома траншея должна иметь глубину не менее 1 метра, причём каждые 10 метров глубина траншеи должна уменьшаться на полметра.

Последовательность работ при монтаже внутренней канализации

При разработке схемы системы устройств, отводящих стоки от зданий, необходимо руководствоваться действующими нормативами СНиПа. Чтобы проект был реализован без ошибок, требуется учитывать несколько основных правил:

  1. Оборудование должно размещаться в удобном месте, желательно в непосредственной близости от входной двери.
  2. Оптимальным вариантом считается система с одним стояком.
  3. Между унитазом и трубой запрещено устанавливать дополнительное оборудование.
  4. Монтаж безнапорной канализации проводится с небольшим уклоном в сторону стояка.
  5. Трубы, установленные на кухне, должны быть оборудованы специальными жироуловителями.
  6. Необходимо, чтобы унитаз монтировался ниже уровня других приборов, имеющихся на этаже.
  7. Установку канализационных труб рекомендуется проводить по прямой линии. Большое количество изгибов служит причиной появления засора.Монтаж канализационных труб в частном доме
  8. Имеющиеся повороты должны быть плавными.
  9. Важно, чтобы выход стыковочных труб располагался около наружного водоотведения.
  10. Необходимо правильно подобрать габариты цилиндрических изделий, подготовить нужные фитинги.
  11. Немаловажное значение имеет качество материала.

Точка сбора отходов, выполненная из двух колец

От типа канализации зависит ее дальнейшая установка. Технология монтажа и разновидность системы определяются на начальном этапе проектирования.

Начиная от унитаза вплоть до выхода на улицу, прокладываются трубы 100-110 мм. Для дома, имеющего несколько этажей, необходимо использовать канализационный стояк аналогичного диаметра. Чтобы стоки свободно отводились от сантехнических приборов, таких как раковина, ванна, мойка, монтируются трубы меньшего диаметра, например, 50 мм.

При устройстве внутренней канализации многие владельцы частных домов все чаще используют трубы из полипропилена. У этих изделий имеется немало преимуществ:

  • они не подвержены коррозии;
  • имеют длительный срок службы;
  • установка таких труб – дело несложное и доступно для каждого владельца.

Сделав при прокладке внутренней канализации выбор в пользу полипропиленовых труб, необходимо принимать во внимание, сколько источников стоков имеется в частном доме. Если в жилище установлено большое количество сантехнических приборов, то в этом случае оптимально использовать для прокладки внутренней канализации трубы диаметром 100 миллиметров.

Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм. Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков.

Во время соединения труб между собой нелишним будет проверить качество прокладок. Повреждения у них должны отсутствовать, в этом случае на стыках протекания будут исключены.

Промежутки между кирпичами позволяют просачиваться жидким отходам

Стояки тоже оборудуют ревизией. Ее установка выполняется от пола на высоте не менее метра. Кроме этого, устанавливают специальные вытяжные трубы, которые должны располагаться выше кровли на расстоянии 70 см. Зачем необходима такая сложная конструкция стояка? Когда частный дом подключается к канализации, то неизбежно возникновение газов и неприятного запаха.

Если у стояка имеется надежная вентиляция, то от таких неприятных явлений можно избавиться. Установка стояка для вентиляции канализации обеспечивает вытеснение загрязненного воздуха. Поэтому, потратив время и средства на его устройство, можно избавиться от неприятного запаха в помещении своего дома.

Еще один важный момент, о котором следует знать: если стояк располагается в неотапливаемом помещении, то необходимо выполнить работы по его утеплению. Специальный выпуск необходимо применять для соединения стояка с наружной канализацией. Его диаметр должен быть меньше, чем у трубы на стояке.

Установку выпуска к стояку в направлении движения загрязненных вод следует выполнять под углом 90 градусов. Кроме этого, необходимо использовать два отвода 135 градусов для соединения стояков. Если возникла необходимость в еще одном дополнительном стояке, тогда используют косой тройник с углом 45 градусов. А кроме этого устанавливают дополнительный отвод.

Устроить автономную систему канализации в домовладении гораздо проще, если есть один стояк и одна труба коллектора. При прокладке наружной канализации лучше всего использовать полипропиленовые трубы 150 мм.

Расположение стояка канализации в доме

Расположение стояка канализации в доме

Труба представляет собой цилиндр, внутри которого движется вода. При полном заполнении трубы водой возникает эффект поршня. Это значит, что сверху водяной пробки давление резко падает, а снизу наоборот повышается. В ситуации, когда происходит взрывной слив из бачка унитаза, образовавшийся вакуум способен высосать всю воду из сифонов.

Игнорирование законов гидродинамики приводит к возникновению двух распространенных ошибок при проектировании и монтаже канализации. Первая ошибка заключается в отказе от устройства вентиляции. Фоновая труба, идущая от стояка к кровле, не только отводит неприятный запах, но и служит компенсатором давления в системе.

Пример из двух бочек, их может быть и больше

Вторая распространенная ошибка заключается в том, что все сантехнические приборы подключают через подводящие трубы к стояку ниже унитаза. Это недопустимо, так как непременно станет причиной выливания нечистот в раковину или душевую кабину при смыве. Аналогичные проблемы возникают, когда трубы подводок имеют длину больше, чем допустимая для них. Дабы не возникали подобные неприятности нужно сформулировать некоторые важные правила для монтажа внутридомовой канализации.

Внимание! Нарушение нижеизложенных правил может привести к серьезному расстройству работы внутренней канализационной системы или возникновению аварийной ситуации.

  • Подключение унитаза к стояку должно осуществляться отдельно от других сантехнических устройств.
  • Все остальные элементы сантехники включают в систему выше точки присоединения унитаза. На одной подводящей трубе может находиться несколько приборов, если позволяет их производительность.
  • Любая подводящая труба должна быть по диаметру не меньше, чем имеющая наибольший диаметр подводка от прибора.
  • Отвод от унитаза имеет диаметр 100 мм, следовательно, стояк не должен быть тоньше него.
  • Унитаз устанавливают на расстоянии не более 1 м от стояка, а остальные устройства не далее 3 м.
  • Если в доме имеется подводящая труба длиннее, чем 3 м, то она не должна быть тоньше 70 мм. Подводку, которая длиннее 5 м делают уже из 100 миллиметровой трубы.

Если увеличение диаметра подводящих труб по какой-то причине невозможно, то существует способ обойти это правило. Для этого необходимо конец такой трубы вывести на крышу и снабдить вакуумным клапаном либо закольцевать его на стояк выше всех остальных приборов.

Существую важные нюансы, соблюдение которых обеспечит работоспособность канализации в оптимальном режиме:

  • Наклон всех горизонтальных труб зависит от диаметра их сечения. Нормативы говорят о том, что труба диаметром 50 мм должна опускаться на 3 см каждый погонный метр длины, имеющая диаметр от 100 до 110 мм на 2 см на метр. Трубы, имеющие диаметр более 160 мм можно наклонять не более 0,8 см на погонный метр.
  • Такой показатель, как перепад высоты для унитаза должен составлять 1 м, а для других устройств 3 м. Превышение этих параметров должно сопровождаться организацией вентиляции на концах соответствующих подводов.

Еще одна распространенная ошибка заключается в неправильном оформлении углов. Если сделать углы 90 градусов, то в результате отскока в этом месте будет формироваться засор из отходов, и труба быстро забьется. По этой причине на углах необходимо создать плавный поток воды. Для этого применяют фасонные части, имеющие угол наклона 135 градусов.

Нормативы укладки канализационных труб

Нормативы укладки канализационных труб

Четвертая ошибка – это вывод фановой трубы не на кровлю, а в общую домовую вентиляцию. Такое устройство создаст незабываемый «аромат» во всем доме, избавиться от которого можно только, переделав всю систему.

Схема расположения главного коллектора

Для того, чтобы не было слышно звуков движущейся по трубам воды, необходимо устроить шумоизоляцию. Для этого трубы обматывают минеральной ватой и помещают в короба из гипсокартонных листов. Для своевременного и удобного проведения профилактических работ трубы оборудуют люками ревизии через каждые 15 м. Это же относится ко всем поворотам.

Пятая ошибка. В трубе, соединяющей внутридомовую канализацию и септик, не установлен обратный клапан. В этом случае при переполнении наружных устройств для утилизации вода может подняться вверх по трубам и залить подвальное помещение.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
