Как выбрать и установить вентиляционные хомуты для крепления воздуховодов

Выбор хомутов

Чтобы корректно подобрать хомут для крепежа труб, необходимо определить следующие аспекты:

• вид устройства;
• материал изготовления;
• размер устройства.

Виды хомутов

Для крепления канализационных труб, труб водопроводной, отопительной или иной другой системы применяются следующие виды хомутов:

• хомут со шпилькой. Устройство состоит из трех частей: крепежной шпильки, оборудованной резьбой, и двух полукругов, соединяющихся между собой болтами. Для более плотного прилегания держатель трубы может быть оснащен резиновой прокладкой;

• U-образный хомут представляет собой простейшую дугу. Крепление трубы производится фиксирующими гайками. Дополнительно такой вид хомутов может быть оснащен крепежной планкой;

• ленточный хомут. Изготавливается из металлической или пластиковой ленты. Для фиксации на устройстве предусмотрен специальный крепеж. Ввиду невысокого показателя прочности используется только для пластиковых или гофрированных труб небольшого диаметра;

• хомут-клипса. Предназначается для крепления легких ПВХ труб. Состоит, как правило, из монолитного круга, оснащенного застежкой для удобства фиксации трубы.

Хомуты могут выпускаться из двух видов материалов:

• металла. Стальной хомут отличается более высокой стоимостью, но вместе с этим и большой прочностью. При помощи металлических хомутов можно крепить различные виды труб;
• пластика. Предназначены пластиковые хомуты для крепления труб ПВХ. Металлические трубы, отличающиеся большим весом, при помощи таких устройств надежно закрепить не получится.

Основным параметром, который необходимо учитывать при выборе крепежного хомута, является диаметр устройства. В настоящее время можно подобрать хомут любого размера. Например, хомут 110 мм оптимально подходит для крепления канализационных труб бытового трубопровода.

Для выбора размерности изделия можно пользоваться следующей таблицей.

Крепление водопроводных труб

По принципу фиксации крепление трубопровода к опоре может производиться жестко или свободно.

Глухое жесткое крепление рассчитано на максимальные нагрузки. Его выбирают при монтаже «холодных» трубопроводов и укрепления в местах, где велик риск повреждения конструкций.

Для крепления элементов, подверженных термическим расширениям, выбирают приспособления с плавающим креплением. Они дают конструкции минимальную подвижность в направлении оси. Фиксация трубопровода посредством хомута достигается за счет стягивания тела трубы крепежными деталями, роль которых выполняют замки, резьбовые пары или червячные механизмы.

Независимо от типа фиксации, задействование хомутов дает возможность разгрузить трубопровод, снизив тем самым вероятность повреждения его отдельных участков под тяжестью собственного веса и возникающих при движении потоков вибраций.

Главное требование к материалам, используемым при изготовлении корпуса хомута – высокая механическая прочность. Ведь корпус изделия призван обеспечивать точки передачи механических усилий на опорную конструкцию. Универсальными в этом плане считаются металлические и пластиковые изделия.

Металлические хомуты подходят для крепления труб различных видов и типоразмеров. Пластиковые крепежи – только для труб малого диаметра, произведенных из полимерных материалов. Чтобы предупредить повреждение поверхности пустотелой трубы, хомуты оснащают уплотнителями, выполненными из эластичных материалов.

Основой для уплотнения хомутов выступает профилированная резина, имеющая ячеистую структуру. При работе с трубопроводами, к которым предъявляются повышенные гигиенические нормы, в качестве уплотнителя выбирают пищевой каучук.

Обеспечить плавающую свободную фиксацию способны стальные крепежи. Их рекомендуется применять при монтаже дымоходов и систем отопления. Они надежно фиксируют конструкцию и уменьшают вибрацию, но при этом не сжимают трубопровод при расширении его в момент нагрева.

Металлические крепежи лучше размещать на участках, частично скрытых от посторонних взглядов. Пластиковые хомуты практически не портят внешний вид трубопровода. Их удобно использовать при монтаже внутренних коммуникаций.

Если ориентироваться на конструктивное исполнение, то хомуты для фиксации трубы бывают нескольких видов. Но все же их условно можно разделить на два типа:

• неразъемные – цельные конструкции;
• разъемные – соединения из нескольких сегментов, для сборки которых задействуются резьбовые пары или специальные замки.

К числу неразъемных крепежей относятся «U»-образные конструкции. Они имеют форму простейших дуг, которые фиксируются к трубам с помощью гаек.

Для монтажа таких крепежей концы полосы разводят в сторону таким образом, чтобы свободно надеть ее на трубу. После этого (для увеличения нажима уплотнителя) концы ленты фиксируют и стягивают замковым или резьбовым соединением.

Еще одним примером неразъемных крепежей являются монтажные клипсы. Держатели в форме клипсы применяют для фиксации легковесных поливинилхлоридных труб малого диаметра.

Монтажные клипсы в основном устанавливают для разгрузки тела трубы от механических усилий, а потому они не требуют плотного соединения концов полосы.

Хомуты ленточного исполнения имеют форму разъемного кольца, которое за счет подвижного элемента соединения раскрывается по одной из сторон. Их изготавливают из полос гнущегося листового материала. К трубе они фиксируются посредством специального крепежа.

Чаще всего основой для изготовления таких изделий выступает перфорированная металлическая или пластиковая лента, оснащенная замком с червячным винтом. Для монтажа таких деталей зубчатую дорожку разворачивают с тем, чтобы надеть на трубу. Затем конец полосы заводят в зацеп и постепенно натягивают, вращая винт.

Хомуты со шпильками представляют собой более сложные в исполнении крепежные конструкции. Такие элементы выпускаются с обрезиненной внутренней поверхностью. «U»-образные крепежи и хомуты со шпильками считаются самыми надежными. Их применяют для фиксации тяжеловесных металлических трубопроводов.

Для крепления близко расположенных труб производители предлагают сдвоенные хомуты.

В продаже можно встретить даже хомуты, оборудованные элементами заземления. В их конструкции предусмотрены стержни с заостренными концами, призванные создавать надежный электрический контакт монтируемой трубы с контурами заземления.

По размеру изделия

https://www.youtube.com/watch?v=6FInKYRxU-M

Ключевым параметром при выборе крепежного устройства является условный диаметр изделия – «Ду». Он указывает на диаметр трубы, для которой применяется крепежная конструкция.

Крепежные хомуты производятся для труб практически любых диаметров. Диапазон диаметров представленных в продаже крепежных элементов – от 14 до 540 мм. Упростить задачу по выбору размерности изделия поможет приведенная ниже таблица.

Металлические хомуты, используемые для фиксации трубопроводов, выпускают в соответствии с ГОСТом 2413780. Детали из полимерных материалов – в соответствии с параметрами 17679-80. Технические параметры держателя проще всего узнать по нанесенной на поверхность изделия маркировке.

Пластиковые хомуты для крепления труб используют только на полимерных трубопроводах. Несмотря на то, что крепления изготавливают из ударопрочного сополимера термопластичной смолы (АБС-пластика), для удержания стальных конструкций это слишком хрупкий материал.

По конструктивным особенностям пластиковые хомуты для крепления труб разделяют на:

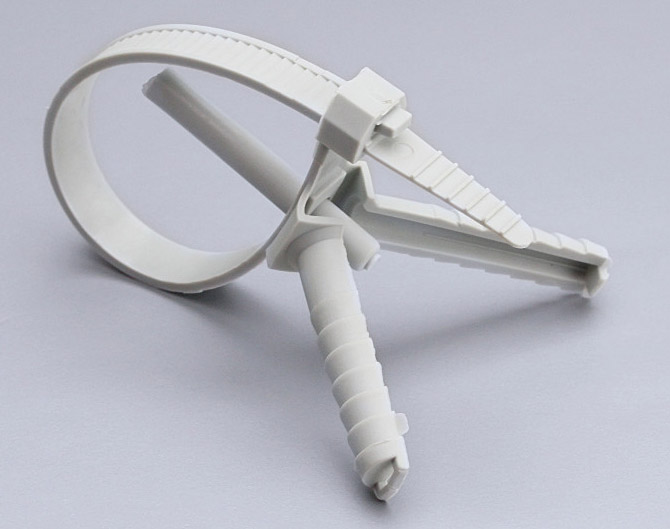

• Ленточные крепежи с защелкой — клипсы. Конструкция представляет собой пластиковую ленту, рассчитанную на определенный диаметр, с односторонней защелкой. Сфера использования: крепление пластиковых трубопроводов внутри помещений.
• Ленточный крепеж с имитацией резьбы – червячный хомут. Используют для фиксации пластиковых труб небольшого диаметра. Принцип действия не отличается от стального червячного хомута.
• Пластиковый термоустойчивый U – образный хомут-клипса. Фиксируется защелками. Производят крепежные пластиковые клипсы из ударопрочного нейлона. Они снабжены отверстием для крепежного болта или дюбеля. Держатели используют внутри помещений для подвижной фиксации коммуникаций с холодным и горячим наполнением.

Крепление трубы на хомут может быть в двух вариантах: неподвижное и свободное или плавающее. Для крепления водопроводных труб внутри помещения, независимо от температуры наполнителя, используют пластиковые клипсы. Они обеспечивают необходимую подвижность для защиты от гидроудара или при линейном расширении горячего трубопровода. Для фиксации трубы внутри клипсы используют специальные ремешки (продаются в комплекте).

Если для крепления горячего водопровода выбраны хомуты ПВХ, то их диаметр должен оставаться немного большим, чем диаметр самой трубы. Для этого их не следует затягивать до конца.

Расстояние между пластиковыми хомутами зависит от диаметра трубы и ее ориентации в пространстве.

Зависимость следующая:

• Трубы холодного водоснабжения диаметром 16 мм, расположенные горизонтально, крепят через каждые 80 см. Аналогичные коммуникации с вертикальным расположением фиксируют через 120 см.
• Для трубопроводов диаметром 16 мм с наполнителем, температура которого больше 50 градусов, начальный шаг между горизонтальными соседними хомутами ПВХ – 50 см.
• Каждый последующий диаметр в ряду 20, 25, 32, 40, 50, 63, 75, 90 позволяет сделать шаг крепежа (горизонтально расположенных труб) больше на 10 см. Например, для труб 25 диаметра это расстояние составит 1 м, диаметр 90 мм можно крепить с шагом в 1,6 м. Для вертикальной локации шаг увеличивается на 50% от горизонтального.

Для дополнительной вибро и шумоизоляции на крепежи устанавливают резиновые прокладки.

Крепёжная скоба используется для крепления и фиксации нестабильных и протяжённых участков трубопроводов к стенам или другим конструкциям. В обязательном порядке при помощи таких хомутов к стенам фиксируется канализационный стояк и стояк водоснабжения. Это убережёт его от подвижек и деформаций, связанных с ними.

Пластиковые изделия не такие прочные и долговечные, как стальные, но зато имеют более приемлемую стоимость. Элементы из пластика могут быть выполнены в виде сплошного кольца или изделия, состоящего из двух половинок. Последний вариант удобней регулировать, поэтому он пользуется большим спросом.

Также в продаже есть нейлоновые хомуты. Они предназначены для фиксации воздушных трубопроводов. Это не подверженные коррозии, прочные и лёгкие изделия.

Хомут крепления воздуховодов

Как производится крепление трубы к стене хомутами? Работа выполняется по следующей схеме:

1. по всей длине трубопровода наносится разметка мест расположения крепежных элементов. По требованиям металлический или пластиковый хомут надо располагать на расстоянии:

   • 80 см, если диаметр труб не превышает 20 мм, а температура проходящей жидкости 60ºС;
   • 65 см, если производится крепление труб для горячей воды, диаметром не более 20 мм;
   • 110 см при креплении труб диаметром 40 мм, предназначенных для холодного водоснабжения;
   • 95 см для фиксации труб горячего водоснабжения диаметром не более 40 мм;
   • 185 см и 160 см, если необходимо закрепить трубы диаметром 110 мм и более для холодного и горячего водоснабжения соответственно;

2. в обозначенных местах просверлить отверстия для крепления хомута к стене. Диаметр отверстий должен соответствовать диаметру крепежных шпилек, если устанавливаются устройства с резиновой прокладкой, или крепежным болтам при использовании иных видов хомутов. При подготовке отверстий также необходимо следить за глубиной сверления. Если хомуты установить не в одной плоскости, то трубопровод будет перегибаться, что вызовет дополнительный шум при прохождении жидкости, и будет способствовать отложению загрязнений в местах перегиба;
3. в подготовленные отверстия вставляются пластиковые дюбеля. Для этого потребуется подготовить молоток;
4. производится фиксация хомута при помощи отвертки соответствующего размера (если хомут закрепляется болтами) или вручную (используется для хомутов со шпильками);

5. на хомуты закрепляются трубы. Затяжка хомутов на трубе должна быть достаточно прочной, но без чрезмерного усилия, так как любая перетяжка может привести к деформации трубы и, как следствие, снижению периода использования трубопровода.

https://www.youtube.com/watch?v=vqztbVUjrAI

Процесс закрепления трубы канализации при помощи хомута представлен на видео.

Итак, хомут является простейшим и достаточно надежным способом крепления труб не только к стене, но и потолку. Стоимость крепежных элементов невысокая, что позволяет использовать устройства широкому кругу потребителей. Работу по установке хомута и закреплению трубы можно провести своими силами.

В зависимости от типа трубы для ее крепления используются разные хомуты. Основные виды монтажных хомутов приведены ниже:

• Пластиковые хомуты – используются для крепления полипропиленовых труб при монтаже канализации и водосточных систем. Представляют собой опору с дюбелем, который монтируется в стену. Для закрепления в нем трубы используется полукруг, который скрепляется с опорой винтовыми соединениями;
• Металлические хомуты – в большей степени предназначены для крепления металлических труб. Иногда применяются для монтажа систем коммуникаций из пластиковых труб. Представляют собой металлическую опору с дюбелем или ударным анкером для крепления в стену. Труба крепится при помощи полукруга на винтовых соединениях. Внутри хомута по внешнему диаметру трубы предусмотрено резиновое кольцо для гашения вибраций и снижения шума.

Помимо хомутов для крепления труб применяются пластиковые опоры или клипсы, а также металлические скобы. О них несколько слов ниже.

Для крепления полипропиленовых труб используются либо хомуты из пластика или металла, либо специальные клипсы. Если трубы предназначены для водопровода, то они преимущественно крепятся при помощи клипс.Клипса представляет собой опору из нейлона, которая крепится к стене дюбелем. В клипсу защелкивается труба.

При прокладке труб клипсы распределяются по оси водопровода на расстоянии не менее 50см. Для их монтажа предварительно делается разметка на стене. По разметке делаются отверстия. Затем клипсы устанавливаются на свои места, и по них прокладывается труба.Канализационные трубы крепятся к стенам либо пластиковыми, либо металлическими хомутами.

Для крепления водосточных труб применяются либо металлические, либо пластиковые хомуты. Все зависит от материала самих труб. Сегодня все чаще применяются современные пластиковые трубы, которые продаются с соответствующими хомутами.Для монтажа водосточной трубы делается разметка в стене. Согласно разметке делаются отверстия с учетом того, что первое отверстие должно быть под водосборником.

Далее расстояние между креплениями должно быть не более метра. При этом желательно рассчитывать расстояния между крепежами так, чтобы на каждый погонный метр трубы было не менее двух хомутов. Далее труба крепится аналогично вышеописанному способу.Для крепления водосточных желобов используются специальные кронштейны.

Металлические трубы крепятся к стене двумя основными способами – при помощи металлических хомутов или скобами. Второй способ более дешевый, но и менее надежен. Зачастую же металлические трубы крепятся к стене хомутами.Хомут для металлической трубы выполнен аналогично тому, который используется для монтажа пластиковых труб.

Чтобы качественно выполнить крепление канализационных труб в стене, следует приобрести качественные материалы, подготовить инструменты и можно проступать к монтажу.

Хомуты

Приспособление можно купить в любом сантехническом магазине. Его внутренний диаметр должен разняться наружному диаметру канализационной трубы. Хомут должен быть оснащён резиновыми вкладышами, чтобы соединение было более надёжным и прочным. Современные хомуты выпускаются в вариантах, где можно регулировать диаметр кольца. Это очень удобно, так как отпадает необходимость подбирать элемент именно под ту трубу, которая установлена у вас дома.

Различают несколько видов хомутов в зависимости от материала, из которого они выполнены. Также детали классифицируются по назначению на:

• неподвижные хомуты;
• приспособления для опоры;
• направляющие;
• для предохранения;
• для неподвижного крепления.

Что касается материалов, то эти элементы могут быть изготовлены из металла и пластика. Хомуты из первой категории обеспечивают сверхпрочное и надёжное крепление, чаще применяется для тяжеловесных чугунных канализационных труб. Пластиковые хомуты для канализационных труб используются, соответственно, для крепления трубопроводы из ПВХ, полиэтилена или полипропилена.

Используя хомуты можно выполнить жёсткое или плавающее крепление. Второй способ отличается тем, что трубы затягиваются не так сильно, обеспечивая подвижность элементов трубопровода в продольном направлении.

Клипса

Эти элементы чаще всего изготавливаются из пластика и применяются для крепления пластиковых канализационных труб. Также клипсы используются для того, чтобы закрепить водопровод. В этом случае предпочтительнее купить двойную клипсу, для горячей и холодной трубы. Если диаметр труб превышает 50 мм, клипсы использовать нецелесообразно.

Работы по креплению при помощи клипсы следует выполнять в такой последовательности:

1. разметить место, где будет выполнять крепление;
2. просверлить там отверстие при помощи перфоратора;
3. прижать трубу к стене;
4. закрепить клипсу дюбелем;
5. поместить канализационную трубу в клипсу.

Другие элементы

Если следует решить вопрос, как закрепить канализационную трубу из металлопластика, следует применить специальные приспособления – кронштейны. Они оснащены застёжками, предотвращающими смещение элементов вертикального трубопровода. Чтобы увеличить жёсткость соединения, следует крепить кронштейны вблизи стыков канализационных труб.

Кронштейны используются и для крепления стальных труб, однако, предпочтительнее в этом случае воспользоваться специальной скобой или металлическим хомутом с резиновой прокладкой.

Крепежные элементы для полипропиленовых труб небольшого диаметра выполняются из того же материала и обладают соответствующими физическими характеристиками.Если требуется зафиксировать на стене трубопровод большего сечения, используются металлические изделия.

Существует всего два основных вида креплений – это хомуты и клипсы, обеспечивающие при соблюдении правил установки надежную фиксацию конструкции.

Полипропиленовые клипсы – оптимальный вариант для монтажа отопительной или водопроводной системы из труб небольшого диаметра. Эти крепежные элементы отличаются термостойкостью и прочностью, а процесс фиксации трубопровода не занимает много времени.

К преимуществам такого типа крепления относятся:

• Не нужно приобретать специальные инструменты. Достаточно иметь перфоратор, шуруповерт или отвертку, молоток и измерительные инструменты (уровень, рулетку).
• Гарантирована прочность системы, без провисаний участков трубы и протечек. Однако этот пункт реализуется только при соблюдении размеров шага между отдельными креплениями.
• Готовая конструкция выглядит эстетично: после окончательной сборки нет надобности скрывать ее.
• Есть возможность установить параллельные, расположенные рядом, трубы при помощи специальной двойной клипсы.
• Трубопровод не только быстро собирается, но и демонтируется моментально. Для этого не нужны инструменты – достаточно просто вынуть трубу из крепления.

Хомуты для монтажа

Монтажные работы

Чтобы правильно подобрать хомут для водопроводной трубы, нужно учитывать несколько факторов:

• состав жидкости (если агрессивная, то можно применять пластик или металлы, покрытые нейтральным слоем);
• диаметр трубы;
• расположение конструкции (вертикально или горизонтально);
• протяженность магистрали – от этого будет зависеть количество бандажей;
• материал трубы – пластик, металл, асбестоцемент;
• степень повреждения.

Резиновые уплотнители применяются для снижения вибраций, их удобно передвигать в процессе выполнения работ. Бандажи с резиновой прокладкой хорошо устраняют влагу на поверхности и обеспечивают надежное герметичное прилегание частей поврежденных труб. Но если части повреждены, и угол отклонения больше 3 градусов, накладывать хомуты не рекомендуется.

Первым делом необходимо нанести разметку на места труб, куда будут установлены крепления (хомуты). Для правильно разметки используйте необходимые рекомендации в соответствии с типом устанавливаемых хомутов.

На местах разметки необходимо проделать технические отверстия, следите за тем, чтобы отверстия совпадали с диаметром труб и хомутов.

В подготовленные отверстия необходимо вставить дюбеля, если работы проводятся на бетонной или иной от деревянного типа поверхности.

Следующим шагом производится крепление хомута к поверхности специализированными болтами.

Далее необходимо установить трубы в хомуты и зафиксировать крепежным элементом, который предусматривает конструкция хомута.

Если какой-либо шаг вам не понятен, то в интернете можно найти подробные инструкции для каждого вида хомута, чтобы работа была выполнена максимально качественно и надежно.

Назначение и основные параметры хомутов

В большинстве случаев крепления для трубопроводов (кронштейны, планки, хомуты) используются для фиксации функциональных элементов системы к несущей поверхности вертикального или горизонтального типа. Основное предназначение – снижение риска смещения труб в процессе эксплуатации.

Хомут представляет собой кольцо или скобу, которое охватывает трубу. Его диаметр может варьироваться от 14 до 540 мм. Плотное прилегание хомута к металлу обеспечивается за счет наличия стяжного механизма. С внешней стороны пластины располагается элемент, обеспечивающий фиксацию к плоскости – соединительная гайка, в которую можно вкрутить штырь, или пластиковый дюбель с саморезом. Кроме того, зачастую хомуты продаются в комплекте с герметизирующими эластичными прокладками.

Кольца и скобы используются для:

• крепления протяженных и нестабильных участков канализационных, отопительных и водопроводных труб к полу, стенам или потолку (обязательно фиксируются стояки канализации и водоснабжения);
• увеличения надежности и долговечности фиксации стыков труб, особенно при раструбном соединении.

Достоинства металлических хомутов для труб:

• относительно низкая цена;
• простота монтажа;
• возможность использования для крепления различных типов труб.

В большинстве случаев изделия имеют антикоррозийное покрытие, которое увеличивает срок эксплуатации и повышает эстетические характеристики.

Хомуты для труб производятся в соответствии с ГОСТами. В стандартах оговариваются их основные параметры, а именно:

• состав металла;
• диаметр;
• толщина и ширина ленты;
• граничный показатель затягивания;
• предельные нагрузки, которые выдерживает крепеж.

В большинстве случаев крепления для трубопроводов (кронштейны, планки, хомуты) используются для фиксации функциональных элементов системы к несущей поверхности вертикального или горизонтального типа. Основное предназначение – снижение риска смещения труб в процессе эксплуатации.

Вентиляционный хомут есть серьёзным крепежным элементом воздуховодов и других элементов вентиляционных систем. Причем, он может делать самые различные функции, соответственно, не редкость различных конструкций. В данной статье мы рассмотрим наиболее распространенные виды аналогичных креплений, каковые использую при сборке систем воздухообмена, и их назначение.

Обычно домашние мастера при монтаже вентиляции не уделяют внимание выбору крепежных элементов, но от этих деталей зависит уровень качества монтажа, соответственно, эффективность и долговечность всей системы.  Причем, дабы хомуты для вентиляционных труб решали те задачи, каковые перед ними поставлены, нужно верно их подобрать, поскольку, как уже было сказано выше, они смогут иметь различную конструкцию.

направляться подчернуть, что данные крепежные элементы стали широко распространены благодаря ряду их преимуществ, таких как:

• Несложный механизм фиксации, что снабжает легкую сборку вентиляции.
• Исключен риск незапланированного раскрытия.
• Благодаря компактности, комфортно делать монтаж в ограниченном пространстве.

Обычный хомут вентиляционный с резинкой возможно применять как для фиксации вертикальных, так и горизонтальных конструкций. Исходя из этого возможно заявить, что таковой крепеж есть еще и достаточно универсальным.

Обычный	Изделие возможно как с уплотнительным резиновым кольцом, так и без него, в большинстве случаев, корпус выполнен из оцинкованной стали. Размер подбирается в соответствии с диаметром воздуховода.
Нейлоновый	Употребляется для фиксации  гибких гофрированных патрубков. Изделия смогут быть различной длины и ширины. Протяженность подбирается в соответствии с диаметром труб и находится в пределах 80 – 1220 мм.
Ленточный	Деталь выполнена в виде ленты из нержавеющей стали шириной 9 — 12 мм. Для его фиксации используют особые зажимы из нержавеющей стали. Употребляется для фиксации гибких патрубков.
С резиновым уплотнителем и гайкой	Конструкция выполнена из двух частей в виде полукругов, имеющих ушки для соединения между собой. На верхней части изделия имеется приварная гайка, при помощи которой возможно подвесить трубы. Так, с его помощью возможно фиксировать воздуховоды к стенкам, потолку либо полу.
С комбигайкой	Конструкция аналогична предыдущей, единственное, вместо несложной гайки к ней приварена комбигайка.
С саморезом и резиновым профилем	Саморез разрешает прикрепить конструкцию к стенке либо, к примеру, потолку. Такие крепежи довольно часто используются при монтаже дымоходов и вентиляционных труб.
Сплинклерный	Изделие используется для свободной подвески воздуховодов. При помощи резьбовой шпильки возможно изменять высоту крепления.

Фото 1.1. Крепление при помощи Z-образного профиля и шпильки

Фото 1.2. Крепление при помощи L-образного профиля и шпильки

Принципиальной разницы между L- и Z- образными профилями нет (фото 1.1, 1.

2), но обычно Z- профиль используют при креплении более массивных воздуховодов, так как в этом случае дополнительный уголок поддерживает тело воздуховода снизу, снимая часть нагрузки с саморезов и придавая конструкции дополнительную жесткость.

Кроме того, в местах креп-ления профилей к шпильке в обязательном порядке должны быть резиновые уплотнители, которые компенсируют легкие колебания воздуховода и снижают уровень шума.

https://www.youtube.com/watch?v=

Фото 1.3. Крепление при помощи траверса и шпильки

Если же необходимо установить прямоугольный воздуховод внушительных габаритов (со стороной более 600 мм), обычно используют крепление с помощью шпилек и траверсы (фото 1.3). При таком способе монтажа воздуховод опирается на траверсу, а возможные боковые перемещения ограничены шпильками.

Таким образом, при траверс-ном креплении тело воздуховода не травмируется саморезами, а потому этот способ наиболее предпочтителен при монта-же тепло- и звукоизолированных воздушных каналов.

Фото 2.1. Крепление при помощи хомута и шпильки

При монтаже воздуховодов круглого сечения чаще всего используют хомуты и шпильки (фото 2.1). Такой способ прост, эффективен и позволяет с одинаковым успехом монтировать как обычные, так и тепло- звукоизолированные воздуховоды. Главное — иметь под рукой набор хомутов необходимого диаметра.

 Фото 3.1. Крепление при помощи перфоленты без хомута

Однако в ряде случаев используют крепление как круглых, так и прямоугольных воздуховодов с помощью перфоленты. В первом случае делается петля, а во втором перфоленту цепляют за болт в местах соединения воздуховодов между собой (фото 3.1).

В результате резко увеличивается уровень шума, а при явных ошибках в монтаже может произойти нарушение герметичности трассы. Если уж применять при монтаже перфоленту, то лучше использовать с хомутами (фото 3.2).

Опытные монтажники обычно ограничивают использование перфоленты круглыми воздуховодами диаметром до 150–200 мм, а при прокладке воздушных каналов большого сечения предпочитают использовать более надежные виды соединения.

Не менее принципиален и способ крепления воздуховодов к потолку. Обычно для этого используют высококачественные металлические анкеры, механизм крепления которых в целом аналогичен тому, как пластиковый дюбель «цепляется» за стену под воздействием шурупа (фото 4).

Фото 4. Забивной анкер

Забивные анкеры выдерживают весьма значительные нагрузки, поэтому рекомендуется применять именно этот вид крепежа.

В случае применения того, что попало под руку, может произойти ослабление и разбалтывание соединения шпильки с потолком, что приведет к деформации воздуховода со всеми вытекающими последствиями.

Фото 3.2. Крепление при помощи перфоленты с хомутом

Рис. 5. Крепление при помощи струбцины

Отдельный случай — прокладка воздуховодов в помещениях, где прикрепить их к потолку невозможно или нецелесооб-разно. В этом случае для монтажа трассы обычно выбирают металлическую балку: угол, тавр или двутавр. На существую-щий профиль одеваются специальные струбцины, к которым и крепится шпилька (фото 5, струбцина на профиле)

Инструменты и материалы

Если появилась течь в системе водоснабжения, а под рукой нет набора бандажей, или они не подходят по диаметру, нужно срочно принимать меры для ликвидации протечки с помощью подручных материалов.

Водопроводные магистрали можно перекрыть следующим образом:

1. Нужно вырезать кусок тонкой резины. Подойдет велосипедная старая шина, резиновые перчатки, эластичный бинт. Ширина должна быть такая, чтобы с двух сторон от места протечки резина закрывала по 3 см площади. Наложить резину на трещину.
2. Взять гибкую проволоку и обмотать резину, сильно прижимая резину, чтобы не отошла.
3. Сверху обмотать соединение скотчем, захватывая трубу по краям.

Намотка проволоки нужна для того, чтобы конструкция выдерживала давление. Используют холодную сварку, но для этого придется перекрывать воду в стояке, так как вещество плохо соединяется с металлом во влажной среде. После полимеризации и нанесения сверху можно обмотать резиной, чтобы снизить риск повторной трещины.

Для ремонта водопроводных магистралей изготавливают хомуты из марлевого бинта и цементного раствора. Бинт погружают в раствор и наматывают на участок трубы в 3 – 4 слоя по спирали. Пользоваться трубопроводом разрешено после высыхания цемента – через сутки.

Эпоксидная смола и эластичный бинт также перекрывают течь в магистрали. Место работы перед этим зачищают и обезжиривают. Послойно наносят эпоксидную смолу, сверху наматывая бинт – так несколько раз. Высыхание занимает около 1,5 суток, после чего можно включать воду.

За неимением возможности приобрести производственный кронштейн, крепежное устройство можно сделать и собственными силами. Рассмотрим, как грамотно сделать и поставить на трубу металлический хомут.

Обжимной бандаж проще всего выполнить из полосы листовой стали. Для этой цели лучше всего использовать жесть с оцинкованной поверхностью толщиной в 1 мм. Для соединения концов полосы потребуются также болты М6-10.

Набор инструментов, необходимый для изготовления крепежа:

• молоток;
• тиски;
• штангенциркуль;
• гаечные ключи;
• плоскогубцы;
• ножницы по металлу;
• болгарка.

Для просверливания крепежных отверстий потребуется также дрель с набором сверл соответствующего диаметра. Чтобы предупредить смещение резиновой прокладки относительно металлической скобы, можно применить строительный клей.

С помощью штангенциркуля измеряют диаметр трубы, которую необходимо прикрепить.

Из отрезка листовой стали вырезают полосу шириной в 4-8 см. Чтобы грамотно рассчитать длину полосы, полученное значение диаметра трубы умножают на число «Пи», т.е. на 3,14. Это и будет длина изделия. Но, чтобы иметь возможность выполнить ушки для фиксации, к значению длины следует добавить еще 3-4 см.

С помощью ножниц по металлу вырезают заготовку, придавая полосе необходимую форму. В районе расположения ушек скобы просверливают 2 отверстия. Количество болтов напрямую зависит от ширины полосы:

• для держателей шириной до 6 см достаточно пары крепежей;
• если ширина бандажа 6-8 см, лучше установить три болта.

Если приобретенные болты имеют большие шляпки, диаметр отверстий можно расширить на пару миллиметров. В идеале для крепежей лучше приобретать металлические шайбы.

Чтобы сделать резиновую прослойку, вырезают из плоской резины заготовку чуть большего размера, нежели та, что выполнена из стали. Ее фиксируют к металлической скобе путем нанесения слоя строительного клея.

Готовой скобой остается только обвязать трубу в нужном месте, соединив ушки между собой посредством болтов. Установленный на трубу хомут прикрепляют к стене.

Помимо обычных хомутов существуют и иные системы крепления труб к поверхностям. Среди них различают кронштейны и клипсы. Кронштейны используются для металлических труб, так как здесь требуется максимальная надежность крепления.

Металлические полукольца сантехнического крепежа изготавливаются из оцинкованной стали 08Ю или ВГ. Центральная гайка и монтажные винты М6 – по требованиям, определенным ГОСТом 15524-70.

Размеры на хомуты сантехнические для крепления труб определяются в дюймах, как и сами трубопроводы. Крепеж диаметров малого и среднего диапазона изготавливается с шагом в ¼ дюйма, Для труб от двух дюймов и выше – с шагом в ½ дюйма. Стандартные размеры накладок для труб сантехники приведены в таблице.

Материал резинового уплотнения может отличаться у разных производителей. Большинство фирм комплектуют сантехнические хомуты кольцом из диеновой резины, встречаются также полихлорвиниловые и бутилкаучуковые накладки.

Другие элементы

Монтаж крепёжного хомута

Для подключения вытяжного устройства к вентиляционной системе помещения используются специальные трубы. Преимуществом среди остальных видов обладает гофрированная труба для вентиляции, так как отличается меньшей стоимостью и упрощенным процессом монтажа. Как своими силами подобрать гофру для воздуховода и произвести ее монтаж, читайте в статье.

Воздуховод из гофрированной трубы

При выборе гофрированных труб для подключения вытяжки к системе вентиляции необходимо учитывать следующие параметры:

• материал изготовления труб;
• способ изготовления;
• форму и размеры сечения;
• дополнительные опции.

Материалы труб

Гофрированные трубы для воздуховодов могут быть изготовлены из следующих материалов:

• нержавеющая или оцинкованная сталь. Преимуществами рассматриваемых материалов являются абсолютная негорючесть, длительный срок эксплуатации и устойчивость к механическому воздействию. Однако высокая стоимость и сложность монтажа приводят к снижению спроса на данный вид продукции;

Гофрированная труба для воздуховода, изготовленная из оцинкованной стали

• алюминий. Алюминиевая гофрированная труба отличается малым весом и средним уровнем жесткости, что облегчает монтаж воздуховода, длительностью использования и возможностью применения в разных температурных режимах. Среди недостатков можно отметить высокий уровень шума и наличие вибрации;

Гофрированная труба из алюминия

• пластик (полиэтилен низкого или высокого давления, а также поливинилхлорид). Пластиковая гофрированная труба отличается самой низкой стоимостью, малым весом и простотой установки. Но такие недостатки, как горючесть, подверженность механическим воздействиям и выделение запаха при высокой температуре значительно снижают возможности ее использования.

Гофрированная труба, изготовленная из пластика

Гофротрубы могут изготавливаться двумя способами:

• каркасным (металлический каркас трубы, как правило, изготовленный из проволоки, обтягивается алюминиевой или пластиковой фольгой). Трубы, изготовленные данным способом, эластичны и способны возвращать заданную производителем форму после неоднократного растяжения;

Гофротруба, изготовленная на каркасном основании

• спирально-навивным (металлическая лента навивается на шаблон). Такие трубы способны сильно растягиваться, но после растяжки самостоятельно в начальное положение не возвращаются.

Гофротруба, изготовленная спирально-навивным способом

По форме сечения воздуховод может быть:

• прямоугольным. Такая форма преимущественно используется для сооружения вентиляционных систем промышленного назначения;

Труба гофрированная с прямоугольным сечением

• круглым, что оптимально подходит для бытовой вентиляции.

Производителями выпускаются трубы разных диаметров и типовых размеров. Подбор подходящего диаметра гофротрубы производится на основании диаметра выпускного патрубка вытяжного устройства.

Чтобы приобрести гофр, оптимально подходящий по заданным условиям, необходимо также уделить внимание таким параметрам, как:

• длина воздуховода. В соответствии с правилами изготовления вентиляционной системы бытового помещения не допускается перегиб воздуховода под углом более 90°;
• наличие теплоизоляционного слоя, что позволяет производить монтаж воздуховода на улице, причем в холодном климате.

Гофрированная труба для прокладки наружного воздуховода в холодной климате

Для прокладки вентиляционного канала для бытовой вытяжки потребуется приготовить:

• гофрированную трубу нужной длины;
• металлические хомуты для крепления воздуховода к вытяжке и вентиляционному каналу;
• решетку вентиляционной вытяжки с отверстием для воздуховода;
• хомуты для крепления вентиляционной трубы к стене.

Из инструментов потребуются:

• дрель с функцией перфоратора, если стены в помещении изготовлены из бетона или иных аналогичных материалов;
• шуруповерт или отвертка;
• маркер и рулетка;
• ножницы или ножовка по металлу (если длина приобретенной трубы больше длины предполагаемого воздуховода).

Монтаж воздуховода на кухне производится в следующем порядке:

1. на всем протяжении воздуховода производится разметка для установки крепежных хомутов. Рекомендуемое расстояние между хомутами составляет 1 м на прямолинейных и 75 см – 80 см на изогнутых участках;
2. в стене просверливаются отверстия для установки креплений. В каждое отверстие вставляется дюбель и закрепляется хомут;

Фиксация воздуховода хомутами

1. на вентиляционное отверстие, соединяющее помещение с общедомой системой, устанавливается вентиляционная решетка. Для этого также производится разметка мест креплений устройства, подготовка отверстий и вставка дюбелей;
2. гофрированная труба нарезается в соответствии с заданными параметрами;
3. один конец гофры закрепляется при помощи хомута на решетке вентиляционной системы;

Крепление воздуховода к вентиляционной решетке

1. производится прокладка и крепление воздуховода до вытяжки;
2. второй конец гофры, также при помощи хомута, фиксируется на выпускном патрубке вытяжного устройства.

Фиксация воздуховода на кухонной вытяжке

Как своими руками установить вытяжку и подключить ее гофрированной трубой к вентиляционной системе, смотрите на видео.

Перед введением воздуховода в эксплуатацию требуется проверка системы на работоспособность и полную герметичность. После проверки готовый воздуховод можно задекорировать коробом, полками или иными способами.

Перед установкой крепежные болты снимаются, и хомут одевается на положенное место. Нужно следить за резиновой прокладкой – она должна закрывать течь и захватывать площадь вокруг повреждения. Далее, производится затяжка гаечным ключом крепежных болтов до того момента, пока вода не перестанет капать из-под хомута.

Неправильная установка ремонтных муфт может привести к серьезной аварии с утечкой жидкости любого химического состава, поэтому монтаж должен проводиться опытными мастерами с лицензией на данный вид работ.

Выбор материала

Хомуты бывают разных конструкций и размеров, но все наименования имеют сферическую форму, которая повторяет изгиб трубы. В конструкции изделия в обязательном порядке присутствуют зажимные болты, каковые позволяют затянуть хомут максимально хорошо около ремонтируемой/монтируемой трубы. По сфере применения, эта продукция подразделяется крепежные и ремонтные наименования.

Хомут-крепеж складывается из железной оболочки и гофрированной резиновой прокладки, которая предотвращает появление шума от вибрации и чрезмерное сдавливание при закручивании. Необходимым условием продукции данного типа есть наличие бокового крепления, которое значительно чаще выполнено в виде приваренной гайки – с ее помощью, труба монтируется/подвешивается на стену либо потолок.

Хомуты для ремонта течи имеют более широкую железную оболочку и сплошную резиновую прокладку, которая герметизирует место течи на трубе. Кроме этого существуют специальная продукция для врезки дополнительной ветки в водопровод – с ее помощью возможно создать ответвление без участия сварочного аппарата. Единственным условием для ее применения, есть отсутствие сильного давления в системе.

При приобретении, особенное внимание направляться обратить на размеры сантехнических трубных хомутов – неправильно подобранный размер, сделает приобретение напрасной. Диаметр трубы определяется штангенциркулем либо за неимением оного, возможно внешнее сечение трубы.

Кроме этого принципиально важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию. В случае если стоит выбор между продукцией с уплотнителем и без, то направляться дать свое предпочтение первому варианту, даже в том случае, если его цена окажется на порядок выше – прокладка значительно повышает характеристики крепления.

Монтаж крепежа

• Осуществляется разметка пути будущего трубопровода, отмечаются местонахождение креплений. Расстояние между креплениями определяется в зависимости от веса и длины трубы – в стандартных обстановках оно образовывает порядка одного — двух метров;
• На месте будущего крепления сверлится отверстие, в которое вставляется пластиковый дюбель, и шпилька с резьбой на конце. На шпильку закручивается хомут в раскрытом состоянии – закручивать направляться до упора, но не нужно через чур усердствовать, дабы не деформировать оболочку изделия;

• Вставляется хомут и труба зажимается. Тут принципиально важно создать плавающий зажим и не переусердствовать – он не должен быть через чур плотным, дабы компенсировать температурное расширение/сжатие материала;

Устранение течи

• Перед тем как поставить хомут на трубу, нужно отключить подачу воды в системе. В случае если таковой возможности нет, установка кроме этого вероятна, но вам нужно изрядно намокнуть;
• Хомут наряжается на лопнувшее место так, дабы трещина/полость находилась приблизительно посередине резиновой прокладки. Резиновый уплотнитель обязан лежать ровно, без складок. Фиксаторы затягивают максимально хорошо, дабы избежать протекания;

• Место соединения вытирается насухо, возобновляется подача хомут и воды для труб просматривается на предмет наличия течи. В случае если таковая имеет место, то крепление дополнительно подтягивается;

Врезка труб

Прежде всего сверлится отверстие нужного диаметра, после этого на него наряжается переходник. Основное, дабы уплотнительная прокладка легла без загибов. По окончании затяжки фиксаторов, соединение готово к монтажу дополнительной ветки водоснабжения.

Самодельные хомуты

В случае если у вас лопнула труба, а нужных хомутов под рукой нет, то возможно временно устранить течь подручными средствами. Ответ на вопрос, как сделать хомут на трубу, достаточно несложен – вам пригодятся простые хомуты, любой конструкции и кусок плотной резины, которая будет выполнять роль прокладки.

Место течи хорошо бинтуется резиной, по окончании чего с обоих концов надеваются хомуты – их должно быть не меньше двух. За неимением таковых, возможно применять обычную проволоку, при помощи которой с обеих сторон перетягивается место стыка. направляться отметить — не обращая внимания на то, что таковой “ремонт”, может прослужить пара лет – данное решение есть временным.

Конструкция хомута для труб большого диаметра

При проведении сантехнических работ иногда приходится иметь дело с магистралями большого диаметра. Большим диаметром считается ширина до 35 см. свыше этого показателя хомуты не применяются. Фитинги большего размера изготавливают на заказ – диаметр при этом может доходить до 120 см.

Конструкция состоит из двух или нескольких частей, собираемых поочередно. Желательно наличие внутренней манжеты – она снижает вибрации, предотвращает деформацию при затяжке, герметизирует протечки.

Обязательное условие – толщина фитинга должна превышать область повреждения. На металлических трубах – по 15 — 20 см, на пластиковых по 20 — 30 см с каждой стороны.

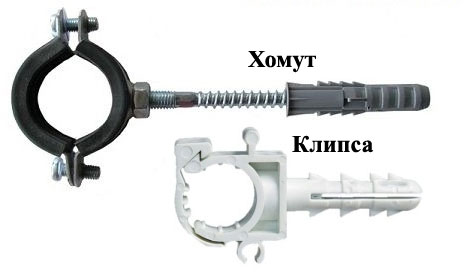

U –образный хомут. По внешнему виду выглядит как две детали, одна из которых вставляется в другую и зажимается болтами. Примечательно, что данный тип может использоваться как для внешних, так и для внутренних видов работ.

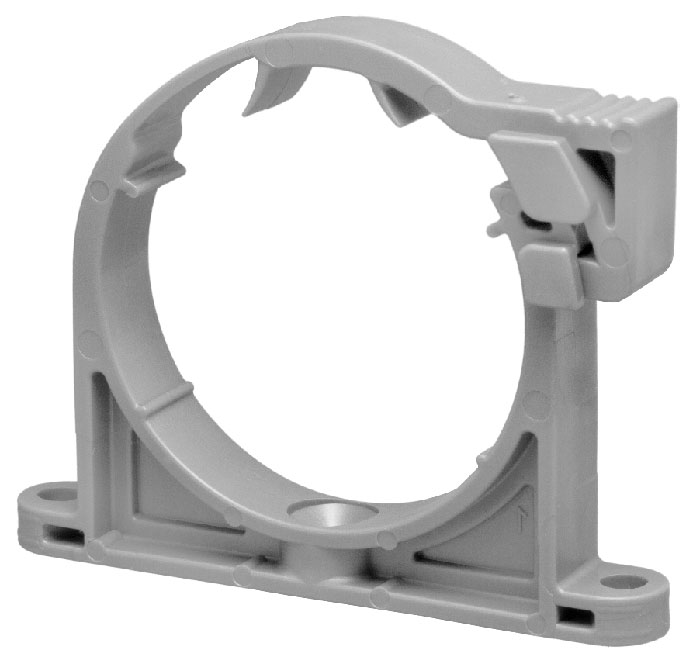

Хомут-клипса. Внешний вид похож на предыдущий, однако изготавливается такое крепление из пластика, а зажимается за счет защелок. Использование останавливается лишь на пластиковых трубах небольших диаметров и только внутри помещений. Самое верное решение в качестве крепежа для пластиковых труб.

Хомут-лента. Выглядит как браслет, который надевается на трубу и зажимается. Используется для всех видов труб, но только малых размеров, так как для больших не может дать высоких показателей прочности.

Со шпилькой фиксации. Устройство представляет собой две одинаковых дуги, которые крепятся вокруг трубы и зажимаются двумя болтами. Отличительная черта такого типа заключается в шпильке, которая позволяет крепить хомут к поверхности для высокого уровня фиксации.

Хомуты ПВХ — особенности использования

Хомуты для труб – это металлические изделия, которые используются при монтаже различных трубопроводов. Однако в отличие от фитингов они применяются не в процессе монтажа, а после него и устанавливаются на готовые трубопроводы.

На фото ниже можно увидеть, как выглядит хомут для трубопроводов. Эти изделия состоят из двух металлических пластин полукруглой конфигурации. Для соединения пластин между собой используются крепёжные болты. Благодаря болтам хомут может быть не только надёжно зафиксирован на трубе, но также под него можно подложить герметизирующую прокладку из эластичного материала. Обычно изделие продаётся в комплекте с прокладками, которые точно подходят к нему по размерам.

Если эта скоба должна выполнять крепёжные функции, то для этого с внешней стороны одной из металлических пластин приварена гайка, в которую можно вкручивать штырь, фиксирующийся к стене. Это очень хорошо видно на предложенном выше фото.

Основные требования, предъявляемые к этим изделиям:

• надёжность;
• прочность;
• долговечность;
• простота монтажа;
• защита от поперечного смещения трубопровода;
• крепежи должны давать возможность продольного смещения труб, которое возникает из-за линейного расширения.

В местах, где предполагается создать место разветвления трубопровода без задействования фитингов, устанавливают врезные хомуты для трубы.

Хомуты для врезки в теле трубы устанавливают на предварительно просверленное отверстие. Вмонтированный резьбовой патрубок позволяет в считанные минуты подключить дополнительный участок трубопровода. За герметичность соединения отвечает прикрепленная с внутренней стороны корпуса хомута прокладка.

Для качественного крепления трубопровода пластиковыми хомутами следует учитывать следующие особенности при их выборе:

• Выбор типа крепежа зависит от диаметра трубопровода. Для труб небольшого диаметра удобно использовать клипсы из нейлона. Для коммуникаций большого диаметра используют хомуты-стяжки.
• Выбор размера крепежа регулируется специальными таблицами. Внутренний диаметр крепежного элемента должен соответствовать внешнему диаметру трубы.

Основополагающим моментом в качественном креплении труб является расстояние между пластиковыми хомутами. Для определения количества крепежных элементов следует рассчитать длину прямолинейных участков коммуникаций и прибавить к ним точки изгиба, разводки, количество разборных соединений.

Соответствие ГОСТам

Стальные хомуты изготавливаются в строгом соответствии с требованиями ГОСТ. Поскольку существует несколько разновидностей, для каждого изделия есть свои нормативные требования. Так,  ГОСТ с маркировкой 24137-80 регламентирует требования, которым должны соответствовать трубные металлические хомуты в форме подков, колец или двух полуколец. Самая простая разновидность такого изделия – это стальная скоба.

В этом нормативном документе описываются следующие характеристики крепёжных изделий и требования к ним:

• Перечисляются типоразмеры.
• Оговариваются свойства и технические характеристики хомутов.
• В документе можно найти информацию о том, из какой стали, необходимо изготавливать стальные крепёжные изделия для труб, а также последовательность её обработки.
• Не менее важные данные – это предельные нагрузки, которые может выдержать определённая скоба.

Основные параметры хомута:

1. Данные о составе и особенностях стальной ленты, из которой он выполнен.
2. Диаметр кольца.
3. Ширина кольца.
4. Предельный показатель затягивания.
5. Помимо этого любой хомут должен быть укомплектован креплением. Это может быть шпилька-саморез, пластиковый дюбель или соединительная гайка.

Ограничения по использованию хомутов

Ремонтная муфта водопровода устанавливается на канализационные соединения:

• только на прямых участках магистрали;
• внешний диаметр не должен превышать 35 см;
• разрыв магистрали не должен превышать 10 мм;
• осевые отклонения не более 3 градусов;
• при повреждении более 60 % процентов общей площади, закрытой хомутом, участок вырезают и вставляют новый.

При соблюдении правил установки и последующей эксплуатации водопровода качественные хомуты служат минимум 5 лет, и не нуждаются в ремонте.
