С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами, однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.

Для помещений площадью более 300 м2 лучше выбрать напольный котел

Котлы отопления бывают одноконтурными и двухконтурными. В первом случае рекомендуем приобрести дополнительный бойлер косвенного нагрева. Лишь тогда агрегат может быть использован для обогрева сантехнической воды. Оптимальным вариантом считается покупка двухконтурного котла, который обладает всеми необходимыми функциями для обогрева здания и воды.

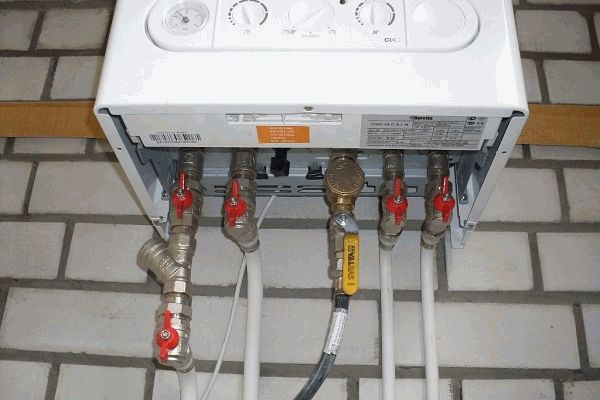

Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа. В магазинах можно приобрести напольные агрегаты любой мощности.

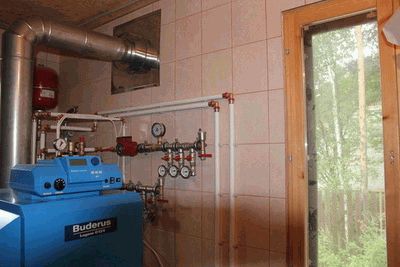

Комфортабельная дача, вместительный гараж, частный коттедж, многоуровневая квартира – газовые котлы согревают жизни миллионов людей. Тепло мощных агрегатов постоянно, привычно и о нем не задумываешься до тех пор, пока температура в жилище или рабочем помещении внезапно не упадет. Проводимая время от времени регулировка и настройка газовых котлов позволит избежать аварий и поломок.

Что русскому хорошо, то европейцу – 20 мбар

В странах России и Европы магистральные нормы давления газа разнятся. За рубежом эта величина постоянна и определяется в 20 мбар. Однако держать одинаковый уровень отопления в России и летом, и зимой – утопия. Так, в теплое время года показатель снижается примерно до 13 мбар, а с приходом морозов в сети наблюдаются скачки давления и перебои с подачей газового топлива.

Забугорные производители газовых котлов не смогли закрыть глаза на климатические условия соседей и настраивают импортные котлы на определенные диапазоны чувствительности. Эта операция производится на заводе во время сборки механизма. Кроме того, создан специальный газовый клапан, позволяющий отрегулировать давление при необходимости.

Основные действия по настройке и регулировке работы газового котла любой конфигурации обязан производить специально обученный человек. Но есть ряд операций, с которыми справится и потребитель тепловой энергии – например, в ожидании приезда мастера.

  1. Проблема: завышенная мощность горелки. Описание: «пляшущее» пламя, коптящий дымоход. Решение: прикрыть газовый кран на опуске.
  2. Проблема: малая тяга котла. Описание: воздух не поступает внутрь котла, переработанный газ не выходит наружу. Решение: прикрыть газовый кран на опуске, уменьшив тем самым мощность горелки.
  3. Проблема: недостаток воздуха для поддержки горения. Описание: пламя желтого цвета, скопление сажи. Решение: уменьшить мощность горелки предложенным выше способом.
  4. Проблема: завышенное газовое давление. Описание: сажа оседает на стенах дымохода и топки, растет расход газа. Решение: установить регулятор давления, прикрыть газовый кран.
Читать далее:  Установка смесителя в ванной: устройство и пошаговое руководство по монтажу. Как установить смеситель в ванной на стену Горизонтальный способ монтажа смесителя

К действиям, которые носят общее название регулировка и настройка газовых котлов, относятся также прогревание котла, открытие шибера дымохода, проверка автоматики безопасности, перевод стрелочного манометра, установленного на газопроводе.

Пуско-наладочные работы газового котла немыслимы без проведения анализа отработанных и идущих на подачу газовых потоков. Настройка не может считаться выполненной, если не найден оптимальный баланс воздуха и газа. Кому хочется платить за топливо, бесследно улетающее в атмосферу? Кого обогреет неэффективное тепло? Есть ли граждане, заинтересованные в намеренном снижении срока службы отопительного прибора?

Дабы отвлечь от своего дома или офиса аварию, нужно сделать регулировочные работы рутинным делом. Взять за правило: раз в определенный период производить тщательный комплексный осмотр газового котла, его деталей и комплектующих. Максимально достижимый КПД котла будет поддерживаться при приемлемом качестве работы устройства.

C началом отопительного сезона владелец частного дома должен перевести котел отопления в рабочий режим. Операция не самая сложная, поскольку все инструкции по настройке агрегата в обязательном порядке указаны в технических документах. В нашей статье мы расскажем, на что обращать внимание при настройке оборудования и как заставить котел работать с максимальной эффективностью.

С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами, однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.

Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа. В магазинах можно приобрести напольные агрегаты любой мощности.

Мощность котла отопления – это ключевой фактор, который влияет на уровень обогрева помещений, а также на долговечность оборудования и безопасность его работы. В первую очередь необходимо определить потери тепла через потолок, стены и окна. Часть тепловой энергии уходит через систему вентиляции, о чем также следует помнить. Самому выполнить такие расчеты с максимальной точностью очень сложно, без помощи специалистов не обойтись.

Читать далее:  Пайка полипропиленовых труб: правила сварки и разбор возможных ошибок

Однако есть методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось в соответствии со всеми требованиями безопасности и энергосбережения, то для обогрева одного метра квадратного требуется порядка 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо, исходя из этого соотношения.

Настройка, регулировка мощности газового котла

Чтобы подобрать котел, учитывайте особенности своего здания. Ведь мощность будет зависеть от многих факторов, будь то толщина стен и потолков, наличие пластиковых или деревянных окон, а также их утепление. Разница между наружной температурой и температурой в помещении имеет большое значение. Так, если внутри температура изменяется незначительно, то снаружи амплитуда достигает огромных значений. Даже зимой возможны резкие переходы от плюс 10 до минус 20 градусов.

Отдавайте предпочтение современным агрегатам. И причина не только в качестве подобного оборудования, но и в наличии дополнительных функций, к примеру, ЖК-дисплеев. Настроить котел отопления в таком случае не составит труда, поскольку на мониторе указаны основные параметры работы прибора – обороты вентилятора, фактическая и настроенная температура воды и многое другое.

Одна из самых частых проблем, связанных с мощностью оборудования, заключается в тактовании. Это явление возникает в тех случаях, когда выбранный вами агрегат обладает слишком большой мощностью. В таком случае выхода только два – либо приобрести новый газовый котел, либо постараться своими руками произвести настройку. Предпочтительнее первый вариант, однако и второй применяется также очень часто.

Тактование котла представляет собой ситуацию, когда котел включается самостоятельно слишком часто. Это происходит из-за слишком сильного увеличения температуры теплоносителя.

Современные модели можно настроить с помощью ЖК-дисплея

Тактование чревато серьезными последствиями. Непроизвольное включение оборудование вызывает перерасход газа, к тому же, наблюдается чрезмерный износ оборудования. Однако решить проблему очень просто – отрегулируйте уровень подачи газа на горелку до минимального уровня. Регулярно проверяйте уровень подачи газа и, при необходимости, настраивайте газовый котел заново.

К каждому котлу прилагается своя инструкция, в которой подробно расписано, как это выполнить. Обычно на газовом клапане имеются специальные винты, отвечающие за интенсивность подача топлива. На современных моделях все настройки можно произвести прямо с ЖК-дисплея, что сделать еще проще и быстрее.

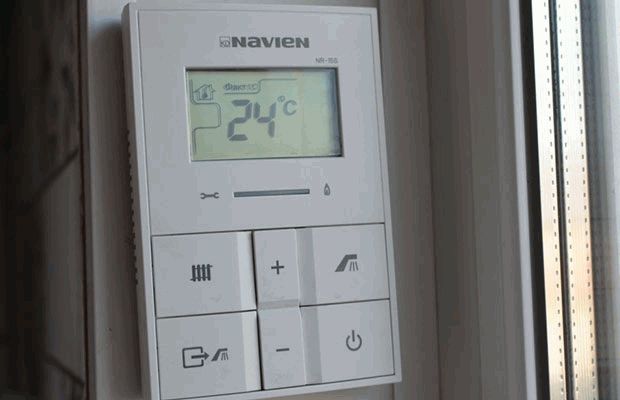

Настройка газового котла позволяет установить оптимальный температурный режим в помещениях. Единственное условие – это наличие термостата, задача которого заключается в регулировке мощности горелки. Термостат подключается к датчику температуры, находящемуся в комнате. Предварительно требуется установить необходимое значение температуры, комфортное для вас. После этого можно наслаждаться теплом, читая книги или занимаясь просмотром любимых фильмов.

Настроив газовый котел, можно установить подходящую температуру в помещении

Читать далее:  Паровое отопление в частном доме и на даче на базе печи или котла

Есть некоторые ограничения при использовании термостатов. Например, данный прибор позволяет установить температурный режим лишь в одном помещении. Для устранения этого недостатка требуется устанавливать терморегулирующий вентиль в подающей трубе перед каждым радиатором отопления. Благодаря сужению или расширению рабочего вещества, расположенного внутри вентиля, происходит изменение площади поперечного сечения трубы. Такие вентили реагируют на малейшее измерение температуры, даже увеличение количества людей в комнате может привести к сужению рабочего вещества.

Как регулировать мощность горелки газового котла

Полезную тепловую мощность газового котла можно уменьшить, сокращая подачу газа на горелку. Делают это, изменяя настройки газового клапана.

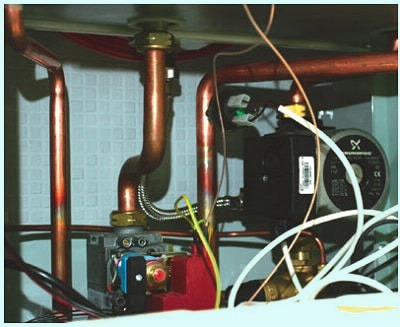

Газовый клапан Honeywel газового двухконтурного котла Protherm Gepard (Panther)Газовый клапан Honeywell котла Protherm Gepard (Panther) — схема работы.EVS1 — предохранительный электроклапан; EVS2 — электропривод регулирующего клапана; Vm — шаговый электродвигатель управляет через регулирующий клапан расходом газа.

В современных котлах  «Protherm Gepard» и «Protherm Panther» основные настройки газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем производится с панели управления котла через сервисное меню.

Следует заметить, что производитель в некоторых версиях газовых котлов Protherm Gepard (Panther), Vaillant, вместо газового клапана фирмы Honeywell,  устанавливает газовый клапан SIT 845 Sigma.  Настройки максимальной и минимальной мощности горелки у этого клапана производятся вращением регулировочных винтов, расположенных на корпусе клапана. Об особенностях регулировки газового клапана SIT читайте ниже, на странице 2.

Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой. Настройки программы работы котла можно менять на панели управления с помощью двух меню — общедоступного пользовательского и скрытого сервисного меню.

Фото 1

Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.

На панели управления можно вызвать еще одно, скрытое меню — сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.

Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться — появится цифра 0. — С помощью кнопок или — (2), введите код, число 35. — Подтвердите ввод кода нажатием кнопки mode (1). После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0.

— С помощью кнопок или — (2), введите число с необходимым номером строки меню: d.**.

Чтобы изменить значение параметра в строке меню: — Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.**» к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра). — Изменяйте значения высвечиваемых параметров с помощью кнопок или — (3) на панели котла.

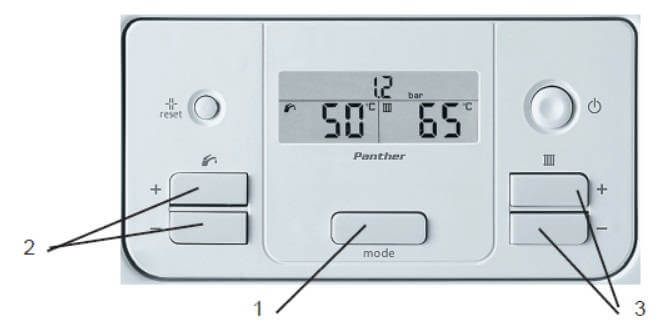

Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.

Панель управления котла Protherm Panther (Пантера)
Панель управления котла Protherm Panther (Пантера)

Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо: Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться. — С помощью кнопок слева  или — (2), введите код доступа в сервисное меню — число 35 в левой половине дисплея. — Подтвердите ввод кода нажатием кнопки mode (1).

После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки — в правой половине дисплея. — С помощью кнопок слева  или — (2), введите число с необходимым номером строки меню: d.**.

Чтобы изменить значение параметра в строке меню: — Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа или — (3) на панели котла. — Через 3 секунды после изменения, новые значения автоматически подтверждаются. Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.

Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.

Строка d.00— максимальная теплопроизводительность (полезная мощность) котла в режиме отопления, кВт. Диапазон возможных значений параметра от =9 до =23, заводская настройка = 15 (для Protherm Gepard).

Строка d.01 — время выбега циркуляционного насоса в режиме отопления, мин., выберите значение между 2 и 60 мин. Заводская настройка =5

Строка d.02 — Задержка времени после работы в режиме отопления для антициклирования, мин. Предохраняет от частого включения-выключения горелки в режиме отопления ( эта функция не применима в режиме ГВС). Выберите значение между 2 и 60 мин. Заводская настройка =20 минут. Эта задержка (называемая временем антициклирования) предохраняет от быстрого повторного пуска в режиме отопления после остановки горелки по заданной температуре или по команде комнатного термостата TA.

Она зависит от настройки температуры теплоносителя: — при 80 °C, она устанавливается на 1 минуту и не регулируется. — при 20 °C, ее можно настроить от 1 до 60 минут с помощью параметра d.02 в сервисном меню. При промежуточных значениях температуры, между 20 °C и 80 °C, величина задержки пропорционально меняется в диапазоне от 1 мин. до установленного в d.02 параметра.

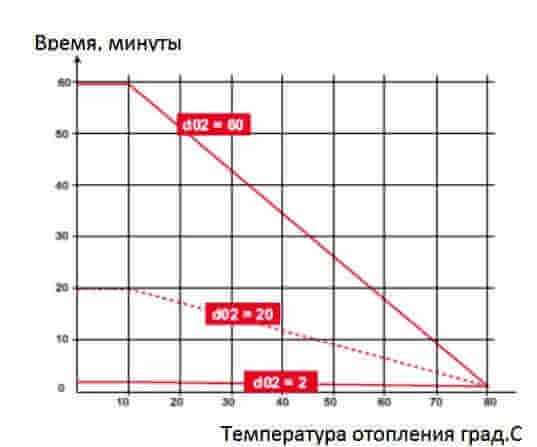

Газовый двухконтурный котел Protherm Gepard - время антициклирования (тактования)
Зависимость времени антициклирования от настройки величины параметра в строке d.02 и температуры отопления

Строка d.18 — режим работы циркуляционного насоса; Варианты рабочего режима: = 0 — с горелкой: насос работает вместе с горелкой. =1 — непрерывно; с термостатом RT : насос включается по команде комнатного термостата. =2 — постоянно зимой: насос работает все время пока котел находится в режиме ЗИМА. Заводская настройка =1.

Строка d.19 — скорость работы циркуляционного насоса; Варианты рабочего режима: =0 — горелка работает; скорость в режиме отопления выбирается автоматически, максимально – в режиме ГВС, минимально – если горелка отключена =1 — мин. скорость в режиме отопления, макс. – в режиме ГВС =2 — автоматически выбирается в режиме отопления, макс.

– в режиме ГВС =3 — макс. скорость в режиме отопления и ГВС. Заводская настройка =2. При каждом пуске горелки в отопительном режиме, насос включается с ограниченной скоростью по крайней мере 30 секунд. Если разница температур между подачей и обраткой достигает 20 оК, насос переключается на максимальную скорость до выключения горелки (даже если разница температур уменьшилась). Тот же цикл происходит при следующем розжиге.

Строка d.35 — показывает положение 3-ходового клапана, отопление/ГВС (только для чтения); =99 — горячая вода =0 — отопление =40 — средняя позиция

Строка d.36 — показывает на дисплее расход горячей воды измеренный датчиком протока, л/мин. при разборе горячей воды (только для чтения)

Строка d.40 — показывает на дисплее температуру воды на выходе из котла, в прямом трубопроводе системы отопления, оС. (только для чтения)

Строка d.41 — показывает на дисплее температуру воды на входе в котел, в обратном трубопроводе системы отопления, оС. (только для чтения)

Строка d.44 — Контроль ионизационного тока. Данный параметр информирует о том, что ионизационный ток находится в оптимальном диапазоне. Отображаемое значение не представляет собой реальную величину тока! Диапазон значений: 0 – 10. В диапазоне: =0 – 4 — ионизационный ток достаточен – пламя в наличии;

Строка d.52 — настройка минимальной мощности горелки котла смещением минимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =99. Чем меньше значение параметра, тем слабее интенсивность горения газа.

Строка d.53 — настройка максимальной мощности горелки котла смещением максимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =-99 (отрицательные значения со знаком минус). Чем меньше значение параметра, тем слабее интенсивность горения газа.

Строка d.62 — понижение температуры отопления ночью. Диапазон настройки 0 — 30 оС. Если подключить к котлу таймер или даже ручной выключатель, то можно переключать котел в два режима: день или ночь. В ночном режиме настройка температуры отопления снижается на величину, заданную в d.62. Т.е. днем температура отопительной воды и температура в доме выше, а ночью ниже. Можно настроить наоборот.

Строка d.67 — Отображение времени между включениями котла. Данный параметр отображает время остывания в минутах перед следующим включением котла. Отсчет минут начинается в момент отключения котла из-за превышения максимально установленной рабочей температуры отопительной воды на панели управления котла и комнатный регулятор постоянно замкнут.

Строка d.70 — Настройка положения трехходового клапана. В данном режиме возможно установить положение трехходового клапана, не зависимо от требований на нагрев в тот или иной контур. Позиция трехходового клапана: =0 — клапан управляется на основе стандартных требований от системы управления; =1 — трехходовой клапан установлен в среднее положение для опорожнения котла (и отопление, и ГВС); =2 — трехходовой клапан установлен в позицию нагрева ОВ.

Строка d.71 — Настройка максимальной температуры в системе отопления. Выберите значение в диапазоне от =45 до =80 °C. Заводская настройка  =75 °C.

Строка d.88 —  Защита от гидроударов в разводке холодной воды (для котлов KTV и КОV) . Возможность изменения параметра приводит к устранению реакции на гидроудары, которые встречаются в некоторых случаях в трубопроводах холодной воды. Например, в момент закрытия автоматического клапана в смывном бачке унитаза (или стиральной, или посудомоечной машины) в трубах водопровода может возникать скачок давления (гидроудар) .

Следствием этого может стать ложное срабатывание датчика расхода (турбинки) водопроводной воды, которое приведет к кратковременной нежелательной активации режима ГВС котла. Заводская настройка =0 — активация процесса зажигания на нагрев водопроводной воды при величине расхода 1,5 л/мин. Изменение параметра на значение =1 — активация процесса зажигания на нагрев водопроводной воды при величине расхода 3,7 л/мин. При этом продолжительность расхода должна составлять минимум 2 секунды.

  • утечка газа;
  • неисправность расширительной емкости;
  • деформация или неисправность предохранительных клапанов.
  • уменьшение напряжения в сети;
  • отключение электричества;
  • уменьшение сечения дымохода из-за образовавшегося там льда;
  • уменьшение давление газа;
  • угасание горелки в результате действия сильного ветра, попавшего в камеру сгорания.

Два вида автоматических устройств

Современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от наличия людей в комнатах. Это позволяет поддерживать температуру на определенном уровне даже во время длительного отсутствия хозяев. Данная настройка может быть использована лишь при условии периодического контроля системы со стороны соседей или родственников. Это обусловлено тем, что в случае непредвиденных проблем, к примеру, аварийного отключения, вся система обогрева здания выйдет из строя.

Поэтому необходим регулярный контроль. В противном случае возможен выход системы из строя, что приведет к огромным финансовым расходам. Естественно, соседям потребуется объяснить, как правильно отрегулировать или настроить газовый котел в той или иной ситуации. Тогда можно рассчитывать, что за время вашего отсутствия ничего в доме не произойдет.

В группу автоматических приспособлений для котлов входит множество элементов, которые можно разбить на две большие группы:

  • механизмы, обеспечивающие безопасность работы;
  • приборы, способствующие комфортной эксплуатации котла.

За безопасное функционирование несут ответственность следующие детали:

  • термостат;
  • датчики контроля тяги и пламени;
  • предохранительный клапан.

Датчик контроля пламени состоит из термопары и элемтромагнитного газового клапана, перекрывающего или включающего подачу газа.

Регулятор температуры пламени (термостат) поддерживает необходимую температуру теплоносителя, а также осуществляет защиту от перегрева. Этот модуль включает или выключает котел, как только теплоноситель достигает критической отметки (максимальной или минимальной).

Модуль контроля тяги прекращает газоподачу на горелку, как только от повышенной температуры меняется расположение биметаллической пластинки (она выгибается при нагревании, перекрывая трубу, через которую ведется подача топлива).

Предохранительный клапан – неразрывный компонент трубопроводной арматуры, имеющий важное значение в осуществлении контроля объема теплоносителя, задействованного в контуре. С помощью подобной детали проводится регулировка, распределение и перекрытие газового потока

. Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло

Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло. Для выключения устройства его нужно перекрыть диском либо поршнем. В зависимости от числа рабочих положений газовые клапаны могут быть одно-, двух- и трехстадийными, а также моделирующими:

  • Одностадийные устройства имеют только два рабочих положения: включен/выключен.
  • Двухстадийный прибор снабжен одним входом и двумя выходами, при этом клапан открывается при повороте его в промежуточное положение, благодаря чему включения происходит более плавно.
  • Трехстадийным приспособлением снабжаются котлы, у которых предусмотрено два уровня мощности.
  • Модулируемые клапаны применяются для плавного изменения показателя мощности устройств.

Автоматика, используемая для удобства, включает в себя опции, которые обычно выполняются пользователями отопительных систем. К ним относятся авторозжиг горелки, самостоятельная диагностика, подбор оптимального режима работы и другие.

  1. Атмосферные – воздух к месту воспламенения подаётся приточным способом без внешнего воздействия. Применяются в котлах простой конструкции. Отличаются надёжностью, простотой эксплуатации, бесшумностью.
  2. Вентиляторные – в данной конструкции воздушный поток подаётся в камеру сгорания посредством наддува под воздействием вентиляторов. Применяются в котлах с закрытой, изолированной камерой сгорания. Горелки бывают нескольких типов:
    • вихревые – имеют выходные отверстия круглой формы;
    • прямоточные – выполнены в виде узкой щели прямоугольного или круглого сечения.

Вентиляторная конструкция является энергозависимой, но обладает более высоким КПД за счёт специального устройства теплообменника.

  1. Диффузно-кинетические – воздушная масса поступает в камеру сгорания двумя потоками. Один смешивается с топливом, второй добавляется непосредственно в пламя. Такие горелки в бытовых котлах не применяются. Основное использование – промышленные установки.

https://www.youtube.com/watch?v=Oe8V5cbx2Ew

Для устойчивой работы котла горелки выполняются с регулировкой пламени и подразделяются на следующие виды:

  1. Одноступенчатая – работает только в одном режиме. При необходимости в котёл встраивается система автоматической подачи топлива и зажигания. При нестабильной работе, периодическом включении и выключении горелки, последняя работает в пиковых нагрузках и быстро выходит из строя.
  2. Двухступенчатая – применяется для двух режимов, когда котёл работает на полную мощность или вполовину меньше. Применение автоматики позволяет устанавливать режимы, которые наиболее выгодны с точки зрения экономии. К тому же регулировка мощности осуществляется на сглаженных переходах, без пиковых скачков.
  3. Модулируемая – при такой горелке изменение мощности котла осуществляется в пределах 10-100% номинальной мощности. Применяя систему автоматики для регулирования пламени, появляется возможность экономии топлива до 15%.

Работа котла во многом определяется состоянием горелки, её настройкой. Неустойчивое пламя может привести к следующим последствиям:

  • начинает возрастать расход топлива, соответственно, увеличиваются затраты на его приобретение;
  • несоответствие по составу топлива приводит к его частичному сгоранию, выделению несгоревших частей в виде сажи, копоти, угарного газа и других вредных веществ, что может отразиться на здоровье окружающих;
  • нестабильная работа котла ведет к ускоренному износу горелки и силовой конструкции;
  • нарушенный режим работы способен вызвать отказ в функционировании автоматики, что может привести к выбросу в окружающее пространство продуктов неполного сгорания, возможно затухание пламени, выделение газов.
  1. Прибор монтируется в дымоходе, ведущем от газового котла.
  2. Запускается газовый котёл.
  3. По истечении нескольких минут газоанализатор выдаёт данные о качественном химическом составе выхлопной смеси.
  4. По полученным данным определяется процесс горения. В случае отклонения от рекомендуемых параметров производится регулировка подачи топливно-воздушной смеси на горелку.
  5. По окончании наладочных работ проводятся контрольные замеры, на основании которых составляется акт о состоянии газовой горелки до и после операций по настройке горелочного устройства.

Настройка, регулировка мощности газового котла

К сведению: концентрация содержания угарного газа (CO) не должна превышать 45-50 промилле. Концентрация кислорода (O2) располагается в пределах 3,5-5%. Отклонение в большую сторону содержания кислорода приводит к увеличению углекислого газа, уменьшенное количество окислителя приведёт к неполному сгоранию топлива.

Ещё один значимый показатель – коэффициент содержания воздуха. Низкий показатель говорит о неполном сгорании природного газа, наличии сажи, падении КПД. Отклонение в большую сторону чревато выходом из строя котельной установки с возможной детонацией газового котла.

Параллельно с настройкой газовых горелок целесообразно провести профилактические работы по налаживанию работы автоматической системы управления с проверкой нештатных режимов работы .

По окончании манипуляций по очистке и настройке газовых горелок и отопительного котла в целом целесообразно выбрать несколько режимов эксплуатации и «погонять» отопительное устройство по 1-2 часа в каждом из них. Это даст информацию о качестве проведённых мероприятий и позволит выявить на ранней стадии скрытые дефекты выполненных работ.

Примечание. В случае осуществления работ по настройке газовой горелки и котла в целом сертифицированной фирмой, последняя документирует проведённые операции и несёт гарантийные обязательства за свои действия.

Газовые котлы – особенности настройки, обслуживания и т.д.

Настройка, регулировка мощности газового котла

Предлагаю в этой теме обсудить тонкости настройки современных котлов, оптимальные режимы работы, а также другие вопросы по теме.

Чтобы снизить тактование котла и обеспечить комфортное поддержание заданной температуры воздуха в помещении рекомендуется подключить комнатный термостат. Если во время нагрева котел отключается не по команде термостата, а по команде котла рекомендуется понизить мощность, если в котле предусмотрено — с помощью соответствующего резистора на плате.

А теперь вопросы:

  1. Какой режим работы котла является предпочтительным — непрерывный или прерывистый?
  2. Постциркуляция насоса по умолчанию 3 мин., нужно ли делать больше и почему?

Есть такое утверждение «При этом тепловая мощность двухконтурных газовых котлов часто завышается для обеспечения комфортного ГВС, что обусловливает их эксплуатацию в циклическом режиме. И ни у традиционных, ни у конденсационных аппаратов до сих пор не наблюдалось износа вентиляторов, запальников, приборов контроля или теплообменников.

Более того, при циклической работе вентиляторы нагружаются меньше (с учетом полного времени их использования). Современные газовые настенные котлы отличаются очень надежным зажиганием, а выход их горелок на работу в оптимальном режиме занимает несколько мгновений. Повышение эмиссии вредных веществ в атмосферу при пусках также незначительно и не может служить аргументом в пользу расширения диапазона модуляции.»

Чтобы снизить тактование котла и обеспечить комфортное поддержание заданной температуры

Правильно подбирать котел,грамотно делать систему отопления,если в силу объективных причин не получается — ставить гидроразделитель,имхо.

Правильно подбирать котел

Вы имеете ввиду мощность? На гвс надо 20-24 кВт, на отопление 10-15 и как выбирать?

грамотно делать систему отопления

Расчет мощности радиаторов исходя из теплопотерь помещения — это понятно, но тема немного про другое.

По наибольшему составляющему- 24 квт.

  1. Постциркуляция насоса по умолчанию 3 мин., нужно ли делать больше и почему?

У мну насос в системе отопления = постоянка на отоплении, отлично перемешивает и циркуляция нормуль с поддержкой температуры.

Настройка, регулировка мощности газового котла

На ГВС — около полминуты, но это задано производителем.

  1. Какой режим работы котла является предпочтительным — непрерывный или прерывистый?

Зависит от схемы распределения — у мну два контура отопления с регулируемыми кранами, оба трубного типа, только в конце батареи. Обогрев за счет отвода тепла от труб двухдюймовых, раньше котел аогв стоял, переделал и хорошенько помыл.

обеспечить комфортное поддержание заданной температуры воздуха в помещении рекомендуется подключить комнатный термостат.

Нормальный вариант, а то получим разную температуру в разных комнатах. На каждый радиатор отдельный термостат и смело отрегулируй в каждой комнате. Всё равно насос циркуляционный должен работать постоянно — и на котле выставлена температура выше температуры комфорта в любой из комнат.

И получаем такт котла.

Из моих собственных наблюдений и экспериментов, я могу сказать почему часто встречается тактование котла: Дело в том,что сейчас все стараются делать систему из тонких труб, уменьшая при этом количество воды в СО. Это снижает теплоёмкость СО. А в сочетании с современными радиаторами — панельные, алюминиевые, биметаллические, которые рассеивают тепло практически мгновенно (в сравнении с чугуном), приводит к тому, что системе нет где накапливать тепло, она его всё время отдаёт.

А если дом не утеплён, то этот процесс идёт на много быстрее. По этому нагревая воду котёл отрубается, но насос продолжает гнать воду по системе, и уже на следующем кругу, вода уже приходит холоднее, котёл врубается — такт. Термостат может слегка сгладить ситуацию, но если дом не утеплён, или комнаты отдают тепло не равномерно, то от термостата больше дискомфорта.

Яркий пример:Был дом со старой гравитационкой и чугунными трубами, 4 комнаты, в среднем по17 м/кв. В доме поменяли котёл на Аристон UNO 24КВт, подключив его к старой СО. При этом не было даже намёка на тактование, хотя мощность котла для такой площади слегка завышена.

Ещё через год к дому достроили веранду 2 х 12м и перестроили кухню (32м/кв). Одновременно переделали всю систему отопления, выкинув старые железные трубы и 4 чугунных радиатора. Поставили однотрубную систему трубой 32мм и современные панельные радиаторы. Вроде кажется, что площадь увеличили, поставили современные комплектующие, да только вот после этого котёл начал тактовать.

Частное строительство набирает силу, а вместе с ним растет спрос на современное оборудование теплоснабжения, бесперебойно обеспечивающее потребителей тепловой энергией для отопления дома и нагрева воды для хозяйственных нужд.

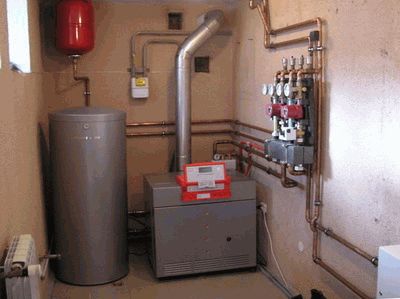

Газовый котел — центральное звено системы газового теплоснабжения, созданной для таких целей. Являясь одним из самых экономичных устройств, он, тем не менее нуждается в правильной его настройке, обеспечивающей надлежащий расход топлива и надежность его работы.

Расчет мощности котла отопления.

Для определения минимальной мощности котла требуется рассчитать потери тепла в единицу времени через окна, стены и потолки сооружения. Необходимо учесть и тепло, уходящее через вентиляционные системы здания. Для точного расчета потребуются специальные знания.

Настройка, регулировка мощности газового котла

Для самостоятельного предварительного расчета можно воспользоваться соотношениями, которые подтверждены многолетней практикой. Если дом утеплен и построен с выполнением современных требований по энергосбережению, то считают, что на 1 м2 площади достаточно 100 Вт мощности котла.

Однако такой расчет может быть только ориентировочным. Потери тепла зависят не только от толщины стен и потолков, их утепления, деревянных или пластиковых окон, но и от разности между наружной температурой и температурой в помещении. В помещении температура изменяется незначительно, наружная же в зимних условиях может изменяться существенно.

Элементы управления, располагаемые непосредственно в аппарате, в основном обеспечивают его безопасную эксплуатацию.

Горелка не будет загораться, если в отопительной системе отсутствует вода или нет требуемого в системе давления. Горелка не вспыхнет, если произошло нештатное переключение котла на ГВС, но отбора сантехнической воды нет.

Элементы управления котла отопления.

Настройка, регулировка мощности газового котла

Утечка газа контролируется опосредованно, через контроль пламени горелки.

Предохранитель обратной тяги не позволит угарному газу попасть в помещение, если произошло перекрытие или засорение дымохода.

Неисправность вентилятора в системе принудительной вентиляции дымохода будет обнаружена датчиком давления воздуха (маностатом), который и не позволит включить котел в работу.

Ограничитель температуры в теплообменнике обеспечит требуемую температуру воды, а в нештатной ситуации сохранит теплообменник в исправном состоянии.

Многие современные аппараты имеют дисплеи, на которых отображаются сведения о состоянии агрегата. Например, настроенная и фактическая температура воды в системе отопления и ГВС, обороты вентилятора и др.

Однако есть методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось в соответствии со всеми требованиями безопасности и энергосбережения, то для обогрева одного метра квадратного требуется порядка 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо, исходя из этого соотношения.

Одна из самых частых проблем, связанных с мощностью оборудования, заключается в тактовании. Это явление возникает в тех случаях, когда выбранный вами агрегат обладает слишком большой мощностью. В таком случае выхода только два – либо приобрести новый газовый котел, либо постараться своими руками произвести настройку. Предпочтительнее первый вариант, однако и второй применяется также очень часто.

Тактование чревато серьезными последствиями. Непроизвольное включение оборудование вызывает перерасход газа, к тому же, наблюдается чрезмерный износ оборудования. Однако решить проблему очень просто – отрегулируйте уровень подачи газа на горелку до минимального уровня. Регулярно проверяйте уровень подачи газа и, при необходимости, настраивайте газовый котел заново.

В то же время отдельные детали котлов, выполняющие функцию управления, не нуждаются в использовании электроэнергии. Их регулировка производится вручную, а также под воздействием геометрических изменений, которые происходят в механизмах под воздействием нагрева.

В механических устройствах запуск котла производится путем нажатия шайбы на клапан. В результате этого последний открывается в принудительном режиме, впуская топливо, которое идет на запальник

Несмотря на большой ассортимент моделей с электронным оборудованием, варианты с механическим управлением также пользуются значительной популярностью, что объясняется сразу несколькими причинами:

  • Демократичная стоимость. Цены на подобные устройства значительно ниже, чем на полностью автоматические аналоги.
  • Легкость в эксплуатации. Простота устройства энергонезависимой автоматики, используемой в механических моделях, позволяет быстро разобраться в настройках даже человеку, не имеющему отношение к технике.
  • Надежность. Механические приспособления не зависят от скачков напряжения в сети или полного отключения электричества, поэтому они могут функционировать и без стабилизатора, который желателен при работе с энергозависимым оборудованием.

К недостаткам же подобных моделей можно отнести меньшую точность регулировок, а также необходимость отслеживания работы котла.

Как производится ручная настройка

Каждый механический прибор снабжен шкалой температур, цифры которого указывают от предельные значения (от min до max). Рабочая температура задается выбором необходимой отметки на градационной линейке.

Настройка, регулировка мощности газового котла

После запуска агрегата за его функционирование отвечает терморегулятор. Действующим элементом этого прибора является стержень, который, сжимаясь при охлаждении, открывает кран подачи газа, а затем увеличивается в размерах из-за повышения температуры и перекрывает поступление голубого топлива. При помощи подобного процесса можно также уменьшать или увеличивать уровень нагрева.

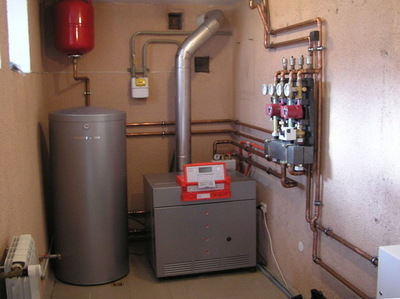

Агрегат напольный дымоходный

Регулировка автоматики безопасной работы

Первые регуляторы, имели простую конструкцию и следили за тем, чтобы не произошла утечка газа по причине затухания пламени. В некоторых моделях котлов, запальник отсутствовал, выполнялся ручной розжиг основной горелки на минимальной мощности. Осуществлялась регулировка подачи газа, в трех режимах.

Современная автоматика для газовых котлов отопления, имеет улучшенный функционал и обеспечивает полную безопасность эксплуатации.

Автоматика имеет конструкцию и принцип работы, обеспечивающие возможность взаимозаменяемости. В большинстве случаев, в котле можно поменять механический регулятор на электронный.

Существует два основных типа автоматики, регулирующей работу котла. По своей конструкции, принято различать механические и электронные регуляторы.

У каждого типа контроллера есть свои особенности, отражающиеся на принципе их работы:

  • Механическая автоматика бытовых газовых котлов – принцип работы основан на использовании электрического потенциала термопары. Устройство представляет собой два металлических стержня, из металлов разной плотности, спаянных между собой в нескольких местах.
    При нагревании, возникает низкопотенциальное напряжение, воздействующее на механический клапан подачи газа и удерживающее его в открытом положении. При остывании, перестает вырабатываться электричество и происходит обратный процесс, приводящий к закрытию газового клапана.
    В конструкции, также используется терморегулятор, устанавливаемый в водяной контур отопления. Внутри прибора, имеется металлический стержень (инваровый). Под воздействием температуры, внутренняя полоска металла удлиняется или укорачивается, открывая или прикрывая клапан, регулирующий подачу газа на горелку.

  • Электронная автоматика – имеет сложную конструкцию. Помимо основных задач, включения отключения газовой горелки и регулировки интенсивности нагрева теплоносителя, обеспечивает безопасность работы и другие функции.
    Современные котлы пятого поколения, оснащаются встроенной погодозависимой автоматикой или отдельным программатором, способным в автоматическом режиме контролировать работу в течение недели. Управление осуществляется микропроцессором.
    Принцип работы основан на использовании электромагнитного клапана и является энергозависимым, поэтому, при скачках напряжения в сети или отсутствия электричества, работа газового оборудования становится невозможной.

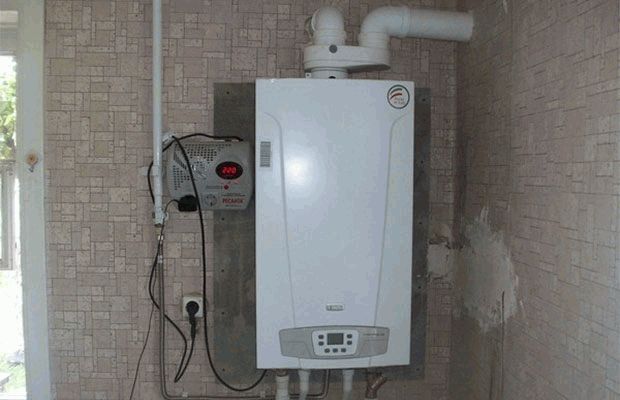

Для газового котла лучше выбрать автоматику электронного типа. Чтобы предотвратить отключение работы при перепадах напряжения и выключении электричества,

устанавливают источник

бесперебойного питания

и стабилизатор

.

Принцип работы энергонезависимой автоматики существенно отличается от энергозависимых устройств. Основные отличия заключаются в следующем:

  • Энергонезависимая механическая автоматика – работает, используя для регулировки физические законы. Подачу газа, открывает термопара, продуцирующая при нагреве низкопотенциальную электроэнергию, равную 40-60 мВт. Напряжение удерживает шток газового клапана в отрытом положении.
    Регулировка интенсивности нагрева осуществляется посредством термического расширения внутреннего стержня, расположенного в полости термодатчика.
  • Энергозависимая электронная автоматика – в данном случае, работой управляет микропроцессорный чип. В конструкции котла и водяном контуре, установлены датчики, считывающие информацию о рабочих параметрах: давлении газа, температуре теплоносителя, интенсивности притока воздуха и характеристиках тяги.
    После обработки полученной информации, микропроцессорный чип дает сигналы на срабатывание газовых клапанов, вентиляторов и другой запорной и регулирующей арматуры.

Единственный недостаток электронного контролера – это зависимость автоматики от энергопотребления. Микропроцессор автоматически приспосабливается к фактическим условиям работы, подбирает оптимальный режим нагрева и обеспечивает безопасность.

Электронная автоматика, подключенная к комнатным термостатам, экономит до 30% газа, по сравнению с котлами, работающими с механическими блоками управления.

Термин «автоматика», обычно употребляют в широком смысле, называя им не только сам блок управления, но и остальную сопутствующую арматуру, обеспечивающую безопасность и работоспособность котла. Главное предназначение устройства, это обеспечение стабильной работы и предотвращение утечки газа, и взрыва.

В основные узлы автоматики входят:

  1. Система безопасности.
  2. Газовые клапана.
  3. Контроллер или блок управления на базе микропроцессора.
  4. Датчики, контролирующие наличие газа и теплоносителя, и интенсивность нагрева системы отопления.

Функции автоматики меняются, в зависимости от выбранного устройства. Современный регулятор, полностью управляет процессом работы котла. Погодозависимые модели, корректируют интенсивность нагрева с учетом атмосферных условий.

В большинстве современных газовых котлов, установлен блок управления, способный распределять тепловые потоки теплоносителя на несколько водяных систем отопления.

Автоматика безопасности служит для предотвращения потенциально опасных ситуаций:

  1. Утечка газа.
  2. Перегрев теплоносителя.
  3. Попадание угарного газа в жилое помещение.
  4. Скопление газовоздушной смеси в помещении, в концентрации, достаточной для взрыва.

Параметры газового котла, контролируемые автоматикой безопасности, следующие:

  • Давление газа – чтобы обеспечить бесперебойную работу газового котла, требуется стабильное давление в газопроводе. На подаче, к горелочному устройству, устроен клапан, фиксирующий параметры. При недостаточном давлении, газ перекрывается.
  • Система, контролирующая наличие пламени – при затухании огня на горелке, требуется отключить подачу газа. С этим справляется термопара или специальный датчик (в электронной автоматике).
  • Наличие тяги в дымоходе – в современных котлах, устанавливают датчик тяги, дающий сигнал на отключение работы котла при недостаточной интенсивности тяговых характеристик.
  • Температура теплоносителя.

Тяга, нагрев теплоносителя, затухание пламени и давление газа – это основные контролируемые параметры автоматики безопасности и сигнализации газового котла. При необходимости, функционал микропроцессора может быть увеличен, дополнен системой самодиагностики и т.д. Но, основное назначение первичных приборов автоматики безопасности, остается постоянным, вне зависимости от конфигурации и типа установленного контроллера.

Настройка, регулировка мощности газового котла

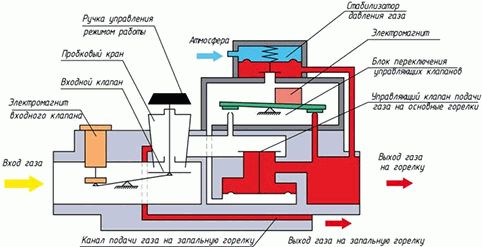

Газовый клапан в котле работает как обычный водопроводный кран с электроприводом. Задача узла – регулировка объема топлива, подающегося на горелку.

Устройство, принцип работы и технические характеристики электромагнитного клапана, следующие:

  • Запорные электромагнитные катушки – назначение состоит в моментальном отключении подачи газа, при выходе из строя модуляционного регулятора или затухании пламени на горелке. Две катушки объединены в единый блок и дублируют друг друга.
  • Модуляционный клапан – регулирует размер проходного сечения. Работает под воздействием тока. Микропроцессор меняет подающее напряжение, заставляя катушку увеличивать или уменьшать диаметр подающего отверстия.
  • Предохранительный клапан – цель узла, отключение подачи газа при повышении или понижения давления газа свыше установленной нормы. Предохранительный клапан на газовом котле срабатывает при давлении, на 5% отклонившегося от верхних и нижних пределов нормы.

Предохранительные клапаны изготавливаются нескольких типов, в зависимости от функциональных особенностей. Существуют запорная, сбросовая, противопожарная и другая арматура.

Первые попытки сделать блок управления, уменьшающий расход газа, привели к созданию электронных микропроцессоров, подключаемых к комнатным термодатчикам. По сравнению с обычным регулятором, фиксирующим исключительно нагрев теплоносителя, данное решение позволило более точно контролировать температуру в отапливаемом помещении.

Следующим шагом разработок, было создание погодозависимой автоматики. В котлах пятого поколения, установлен микропроцессор, считывающий показания выносных термодатчиков, установленных на улице. Некоторые модели газового оборудования «премиум» класса, способны подключаться к интернету и получать информацию о погодных условиях из сети.

Главным недостаток погодозависимых устройств – невозможность работы без электричества. Потребуется установить резервное питание автоматики.

В конструкцию современной автоматики, входит прессостат. Суть устройства сводится к тому, чтобы не допустить работы котла на холостом ходу. Прессостат подключен к циркуляционному оборудованию и считывает показатели давления в водяном контуре. Если давление теплоносителя недостаточно (отключился насос, произошла утечка из системы отопления и т.п.), срабатывает релейная защита.

Если своевременно не отключить работу котла при недостаточном давлении в водяном контуре, произойдет перегрев теплоносителя и взрыв отопительного оборудования. Прессостат обязателен в системах с принудительной циркуляцией теплоносителя. Устанавливается в конструкции всех энергозависимых котлов.

Если по какой-либо причине, прессостат не сработал и теплоноситель нагрелся до точки кипения, срабатывает взрывной клапан, автоматически сбрасывающий давление в системе отопления.

Повышенное давление газа, подающегося на горелку, приводит к выходу из строя клапанов и регулирующей арматуры, настроенной на определенные рабочие параметры. Недостаточная интенсивность подачи, становится причиной затухания пламени.

Работа автоматики безопасности котла заключается в том, чтобы при недопустимых колебаниях давления газа (средние показатели должны быть в пределах от 1,3 до 3 кПа), отключить работу котла.

По этой причине, первые модели газового оборудования, поступившие из стран ЕС, отказывались работать при подключении к отечественному газопроводу. Автоматика фиксировала параметры, существенно отличающиеся от установленной верхней и нижней границы давления, и отключала горелку.

Перед приобретением автоматики, следует убедиться, что она настроена на отечественные параметры газоснабжения.

Мультиблочная автоматика – это второе название механического блока управления, устанавливаемого на бытовые отопительные приборы энергонезависимого типа. Модули являются универсальными и подходят для большинства типов котлов. В своей конструкции, автоматика имеет все необходимое для поддержания работы газового котла в работоспособном состоянии.

Классификация манометров для настройки газовых котлов

Штатный котловой манометр монтируется на панели управления, работая в паре с датчиком давления. Он измеряет напор теплоносителя в контуре газового оборудования, информируя о текущем давлении потребителя. Особенное значение имеет манометр для настройки газовых котлов с ручной подпиткой. В случае, если давление в контуре упало ниже 0,5 бар, пользователю газового оборудования необходимо открыть кран подпитки и довести напор теплоносителя до рабочих параметров. В холодном состоянии давление воды в котле должно быть в пределах 0,6-1,5 бар, в зависимости от его модели.

Манометр для газового котла представляет собой прибор с круглым стрелочным циферблатом и идущим от него капилляром. В разных моделях отопительного оборудования манометр может отличаться следующими параметрами и особенностями:

  • диапазоном измеряемого давления, максимальный предел которого у разных котлов достигает от 4 до 6 бар;
  • классом точности прибора;
  • способом подключения капилляра (под скобу или на резьбе);
  • диаметром корпуса прибора и длиной капилляра;
  • раскраской циферблата, обозначающей рабочие зоны и опасные пределы превышения или понижения давления теплоносителя.

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Специальные

Применяются для измерения избыточного давления в газообразной среде. Каждый вид такого устройства предназначен для определённого газа, название которого указано на шкале. А также специальные манометры маркируются разными цветами и буквами в названии. Например, устройство, предназначенный для измерения давления аммиака, имеет жёлтый цвет корпуса и букву «А» в названии. Такой тип дополнительно защищён от коррозии. Класс точности специальных приборов 1,0—2,5 ед.

Судовые

Настройка, регулировка мощности газового котла

Особенность устройств — повышенная защита от влаги, пыли, вибраций. В основном именно эти манометры применяют в судостроении, отсюда и их название. Подходят для измерения давления жидкости, газа, пара.

Способы регулирования температуры в помещении руководство

Зачем нужна правильная регулировка техники:

  • Чтобы экономить ресурсы.
  • Чтобы в помещении было комфортно находиться, использовать горячую воду.
  • Чтобы продлить срок службы оборудования.

Начинать нужно с правильного выбора котла, его мощности. Учитывайте особенности помещения: количество и площадь окон, дверей, качество утепления, материалы стен. Минимальный расчет ведется от тепловых потерь в единицу времени. Подробнее об этом вы узнаете в статье « Как рассчитать мощность газового котла».

Газовые котлы делятся на одноконтурные и двухконтурные. Последние выполняют нагрев на контур отопления и горячего водоснабжения (ГВС). Одноконтурные агрегаты обеспечивают только отопление. Поэтому для получения горячей воды устанавливают бойлеры косвенного нагрева.

По типу размещения техника бывает напольной и настенной. Размещенные на полу агрегаты имеют большую мощность. Поэтому их используют для больших площадей (от 300 м²). Установка проводится только в отдельных помещениях (котельнях). Это модели Baxi (« Бакси »), Buderus (« Будерус »), « Навьен », « Китурами ».

Навесные приборы (« Нева Люкс», « Ардерия », « Дэу », Ariston , Bosch ) отлично помещаются в небольших квартирах на кухне. Поэтому важно учесть все нюансы расположения. От правильного подбора параметров зависит комфорт проживающих, а также долговечность котла.

Настройка мощности

Сила нагрева зависит от модуляции газовой горелки. Если вы выбрали прибор с электронным управлением, тогда он включает термостат, который подключается к комнатному термометру. Регулировка происходит автоматически: термометр измеряет температуру в помещении. Как только она падает ниже комфортной, он дает команду на запуск горелки либо увеличение силы пламени.

В обычном режиме термометр контролирует температуру только в одном помещении. Но если вы установите вентили перед каждым радиатором, контроль будет во всех комнатах.

Можно выполнить регулировку горелки вручную, путем воздействия на газовый клапан. Это актуально для атмосферных котлов с открытой камерой сгорания. Так, в моделях Protherm «Гепард», «Протерм Медведь» клапан регулируется электродвигателем. Чтобы изменить настройки, требуется зайти в сервисное меню. Чаще всего это делает специалист, а пользователь выполняет действия, указанные в инструкции.

Но все же мы расскажем, как вызвать скрытое меню для регулировки.

Перед тем как зайти в меню и провести настройку, сделайте так:

  • Открутите краны на батареях.
  • На комнатном термостате выставьте максимальные значения.
  • В настройках пользователя установите максимальную температуру, которую вы используете в лютые морозы. Горелка всегда отключается, когда показатели достигают на 5°С больше установленных. Например, при 75 градусах отключение случится по достижении 80 градусов.
  • Теплоноситель охладите до 30°С.

Для Protherm Gepard:

  • Удерживайте клавишу Mode на панели. Как только на дисплее появится «0», установите значение 35 путем нажатия « » и «−».
  • Нажмите Mode для подтверждения.
  • Как только на экране загорится d. 0, введите номер строки в меню. Делайте это с помощью « » и «−» d.(номер). Для настройки максимальной мощности горелки выбирайте d.53, минимальной — d.52.
  • Используйте Mode для перехода к выбору параметра. Изменяйте его « » «−».
  • Установка получает автоматическое подтверждение.
  • Вернуться в исходное меню — удерживайте Mode.

Во время регуляции с помощью панели следите за изменением пламени и ростом температуры.

Настройка, регулировка мощности газового котла

Для «Протерм Пантера» действия отличаются:

  • Жмите Mode около 7 секунд.
  • Используя клавиши 2 (смотрите на картинке сверху), введите код 35.
  • Подтвердите ввод.
  • Как только в левой части экрана покажется d.00, с помощью кнопок 2 введите номер.
  • Поменять параметр с правой стороны экрана можно используя клавиши 3.
  • После подтверждения нажмите mode для выхода из меню.

Для моделей «Электролюкс Квантум»:

  • Отключите прибор от сети на несколько секунд.
  • После включения на регуляторе удерживайте красную кнопку 15 секунд.
  • Как только на дисплее загорится Р01, нажимайте красную клавишу до тех пор, пока не появится Р07.
  • Если после Р07 мигает цифра 1, тогда поддерживается 38°С–85°С. Если светится 4 — 60°С–85°С, 7 — 38°С–60°С.
  • Ручкой « » «−» отрегулируйте нужное значение.
  • Отключите котел на несколько секунд. Теперь он автоматически будет поддерживать заданные параметры.

Все вышеописанные действия используются для настройки прибора в режиме отопления. Многие пользователи сталкиваются с проблемой, когда в режиме ГВС из крана идет вода нестабильной температуры. Чтобы это исправить, используйте наши рекомендации.

Изменения температуры горячего водоснабжения

Чтобы урегулировать подачу воды до комфортных показателей, требуется снизить мощность горелки.

  • Откройте смеситель для переключения котла в режим ГВС.
  • Установите температуру 55°С.
  • Зайдите в сервисное меню, как описано выше (для «Протерм»).
  • Выберите параметр d.53.
  • Нажмите Mode.
  • После этого в строке покажется максимальная мощность. К примеру, возьмем показатель 17.

Если поэкспериментировать и выбрать сразу минимальное значение — 90, то температура воды из крана будет не комфортной. Выставляем 80 и получаем повышение градуса воды. Понемногу повышайте значения, пока вас не будет устраивать подача ГВС. В нашем случае вода достигла 50 градусов, а настройка — 80. Это притом, что заводская была — 17. Вот такая разница.

Регулировка клапана SIT

Автоматика некоторых агрегатов предусматривает наличие газового клапана типа SIT. Он встречается в моделях Vaillant («Вайлант») и «Протерм». Настройка проводится путем вращения болтов на клапане. Чтобы изменить мощность, нужно поменять давление. Нормальными считаются значения 1,3–2,5 кПа.

Клапан байпас

Настройка, регулировка мощности газового котла

Если батареи в помещении неравномерно прогреваются, увеличьте скорость циркуляции теплоносителя. Для этого прокрутите винт байпаса по часовой стрелке.

Если при включении отопления в батареях наоборот шумит жидкость, значит, снизьте скорость теплоносителя, вращая винт в обратную сторону. Для настройки и измерения используйте манометр либо цифровой дифманометр. Он укажет номинальное давление, которое не должно превышать 0,2–0,4 Бар.

Проблемы при запуске

В процессе запуска и эксплуатации газового оборудования «Бош», «Аристон», «Ферроли», «Оазис» могут возникать проблемы.

При неправильном выборе мощности техники возникает избыточная цикличность. Это значит, что горелка устройства часто включается и отключается, а радиаторы не успевают прогреваться. Во-первых, это приводит к быстрому износу узлов и деталей техники. Во-вторых, используется большое количество топлива.

Чтобы устранить явление и снизить цикличность, применяют два способа:

  • Снижают пламя горелки.
  • Повышают мощность отопления, включая в схему дополнительные радиаторы.

Как выполнить первый пункт, мы описывали выше. Иногда приходится монтировать дополнительные батареи, хотя это достаточно затратный способ.

Если попытки розжига в «Иммергаз», «Корея Стар» не увенчались успехом, осмотрите запальник. Он мог засориться. Проблема устраняется чисткой детали. Можно протереть ее сухой тряпкой или использовать растворитель.

Настройка, регулировка мощности газового котла

Осмотрите блок сгорания. Часто там скапливается сажа. Легкими постукиваниями по трубе подачи газа к горелке удаляется сажа.

Запальник сработал, но розжига все равно нет. Требуется диагностика:

  • термопары;
  • подающего клапана;
  • терморегулятора;
  • электромагнитного клапана.

При открытии смесителя вода подается с маленьким напором, поток холодный. Осмотрите теплообменник на засор, причинами которого становятся отложения накипи. Очистите трубки реагентами. Для прокачки используйте насос. После процедуры промойте узел проточной водой. Чтобы показатели nемпературs были комфортными, устанавливайте очистные фильтры. Они снижают вероятность образования накипи.

Рекомендации от производителя вы можете найти в инструкции. Правильное подключение и регулировка техники — залог ее эффективной и продолжительной работы.

Рассчитать требуемую мощность котла и не воспользоваться возможностью ее регулирования в процессе эксплуатации будет неправильно. Вариантов найти причину для уменьшения расхода газа довольно много. Об одном уже было сказано: регулировать температуру нагрева воды в зависимости от температуры наружного воздуха.

Для этого необходимо приобрести аппарат с термостатом, регулирующим мощность горелки так, чтобы температура воды в системе оставалась постоянной. Такой термостат объединяют с расположенным в помещении датчиком температуры, который настроен на температуру, комфортную для членов семьи.

Для того, чтобы была возможность регулировать температуру в каждом помещении отдельно необходимо установить терморегулирующий вентиль.

Современные термостаты могут реагировать и на разность между наружной и внутренней температурой. Для этого необходимо иметь два датчика температуры: наружной и внутренней. Такая организация управления не позволяет регулировать температуру в каждом помещении отдельно.

Фото 2

Этот недостаток можно устранить, если перед каждой батареей в подающей трубе вмонтировать терморегулирующий вентиль. Этому устройству не требуется электроэнергии. Изменение площади поперечного сечения в подающей трубе происходит за счет расширения или сужения рабочего вещества внутри прибора. Такой ограничитель среагирует даже на повышение температуры из-за большого количества людей в помещении.

В результате уменьшения объема теплоносителя, проходящего по системе обогрева в единицу времени, его температура возрастет выше установленного значения, что и приведет к срабатыванию термостата котла. Недостатком такой системы управления является вероятность одновременного перекрытия всех батарей, что исключит циркуляцию теплоносителя в контуре котла. Для предотвращения поломки циркуляционного насоса в котле должна быть предусмотрена специальная труба-перемычка, байпас.

Регулирование температурного режима конденсационных котлов имеет свои особенности. Для того чтобы в полной мере были использованы его преимущества, необходимо, чтобы настройка котла обеспечивала температуру теплоносителя, поступающего в котел, не выше 55 ˚С, и чем она будет ниже, тем получится больший эффект от котла такого типа.

Настройка газового котла позволяет установить оптимальный температурный режим в помещениях. Единственное условие – это наличие термостата, задача которого заключается в регулировке мощности горелки. Термостат подключается к датчику температуры, находящемуся в комнате. Предварительно требуется установить необходимое значение температуры, комфортное для вас. После этого можно наслаждаться теплом, читая книги или занимаясь просмотром любимых фильмов.

Регулировка максимальной мощности отопления котла Gepard или Panther через сервисное меню

Котел Saunier Duval Themaclassic F 30 (схема)

1. Вентилятор. 2. Датчик тяги — маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Камера сгорания газа. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод поджига. 10.Циркуляционный насос. 11. Датчик температуры теплоносителя. 12. Блок поджига. 13. Байпас. 14. Газовый узел. 15.

A — Вход воды из системы отопления. B — Холодная вода. C — Выход воды в систему отопления. D — Выход ГВС. E- Газ.

Когда двухконтурный газовый котел отопления работает в режиме «отопление», в нем происходят такие процессы.

  • Газовая горелка греет первичный теплообменник,
  • Теплообменник передает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
  • Трехходовой клапан находится в положении, препятствующем попадание теплоносителя во вторичный теплообменник.
  • Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел через обратную линию.

Фото 3

Схемы работы котла в режиме отопления и ГВС

Работа двухконтурного газового котла в системе ГВС (горячего водоснабжения)

  • Газовая горелка, нагревает первичный теплообменник,
  • Теплообменник передает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
  • Трехходовой клапан находится в положении, препятствующем попадание теплоносителя во внешний контур системы отопления.
  • Теплоноситель циркулирует через вторичный теплообменник, нагревая его.
  • Водопроводная холодная вода, проходя через вторичный теплообменник, нагревается и «уходит» в линию горячего водоснабжения.

Преимущества котлов отопления с раздельными теплообменниками:

  • Первичный теплообменник менее подвержены коррозии и образованию на нем налета (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
  • Вторичный теплообменник более подвержен «нападению» «агрессивной» водопроводной воды. Соли, входящие в ее состав, со временем засоряют его, и теплообменник выходит из строя.

Это важно! При выходе из строя вторичного теплообменника есть возможность функционирования котла в режиме отопления. Так что без горячей воды — зато в тепле

  • Вторичный теплообменник дешевле в замене, чем битермический.

Недостатки котлов отопления с различными теплообменниками: более высокая стоимость в сравнении с битермическими.

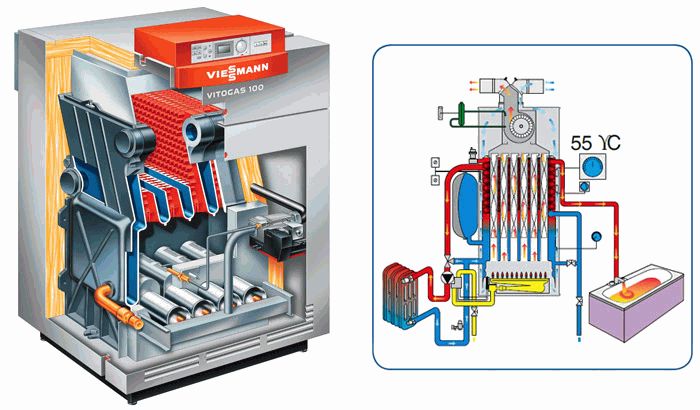

Схема двухконтурного котла с битермическим теплообменником

При работе котла в режиме горячего водоснабжения газовая горелка прогревает теплоноситель, находящийся во внешнем контуре. А уже от него нагревается проточная водопроводная вода, находящаяся во внутренней трубе теплообменника.

Обратите внимание! Во время обеспечения котлом «поставки» горячей сантехнической воды циркуляция теплоносителя в системе отопления не происходит! Теплоноситель замыкается в контуре котла. Одновременная циркуляция жидкости в обоих контурах не должна происходить! . Преимущества котлов с битермическими теплообменниками: более низкая стоимость чем котлов с раздельными теплообменниками

Преимущества котлов с битермическими теплообменниками: более низкая стоимость чем котлов с раздельными теплообменниками.

Недостатки: повышенная термическая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Монтажники установили котел и включили в работу, «позабыв» выполнить пусконаладочные работы. Котел запустили работать с заводской настройкой максимальной мощности в режиме отопления 15 кВт.

Очевидно, что система отопления, имеющая максимальную мощностью всего 4 кВт., не сможет принять производимую котлом тепловую энергию мощностью 15 кВт. Мощность горелки котла в определенных пределах регулируется автоматикой. Но огромная разница в величине мощности котла и отопительных приборов приводит к тому, что автоматика котла не способна без дополнительных настроек привести мощность котла в соответствие с потребностями системы отопления.

Строительными правилами не рекомендуется установка котлов с полезной мощностью, которая значительно превышает мощность отопительной системы в доме или квартире.

Большая разница между мощностью газового котла и мощностью отопительных приборов, в числе прочих минусов, приводит к цикличности работы котла.

Кстати, о других минусах слишком мощного котла. В сервисной инструкции котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт.) и 79,4% при работе с минимальной мощностью (8,5 кВт.) Представьте, как еще уменьшится КПД, если этому котлу придется работать с системой отопления мощностью 4 кВт.

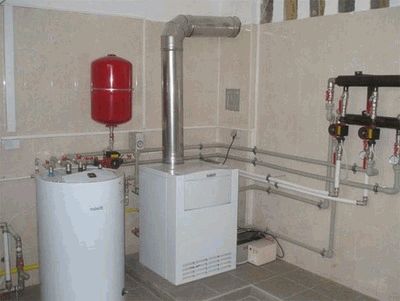

Фото 4

Учтите, что двухконтурный котел в течении года большую часть времени работает в режиме отопления, с минимальной мощностью. Минимум 1/4 часть израсходованного на отопление газа будет буквально вылетать бесполезно в трубу. Это будет расплата за установку в доме дешевого оборудования для отопления и ГВС.

Избыточная цикличность, импульсивность работы или, как говорят в народе, «тактование котла» проявляется в том, что горелка котла после включения быстро отключается по достижении заданной температуры в прямой трубе на выходе из котла. Но радиаторы при этом остаются не прогретыми до этой заданной температуры — нагретая в котле вода просто не успевает дойти до отопительных приборов.

Через короткое время циркуляционный насос подает в теплообменник, оставшуюся прохладной воду из обратного трубопровода системы отопления и горелка снова включается. Далее все повторяется снова.

Система отопления большой мощности имеет увеличенный диаметр труб и объем радиаторов, а значит и меньшее гидравлическое сопротивление. В больших системах вода течет не точно также, она течет быстрее, с большим расходом (литров в секунду). За время быстрого прохождения через теплообменник котла, каждый литр воды успевает нагреться только градусов на 15-20 оС. А чтобы нагреть этот литр до заданной температуры, вода в системе отопления должна пройти через теплообменник несколько раз.

У систем отопления малой мощности трубы тоньше, радиаторы меньше, гидравлическое сопротивление выше и вода течет медленнее. Если той же мощностью нагревать медленно текущую воду, то вода, попавшая в теплообменник тут же, за один раз, нагреется градусов на 40-60 оС, сразу до максимальной температуры, и котел отключится.

Размером пламени (мощностью горелки) в котле управляет электроника по сложному алгоритму, где учитывается и время от старта горелки, и величина температуры, и скорость изменения температуры в отопительном контуре, и разница температур в прямой и обратной трубе. Всех тонкостей алгоритма регулирования я не знаю, но автоматика, без дополнительных сервисных настроек, не обеспечивает нормальную работу котла при мощности ниже минимальной, которая указана в технической характеристике.

В правильно настроенной системе отопления разность температур в прямой и обратной трубе должна быть не более 15 оС.

Любой человек, даже не будучи механиком и электриком, знает, что наиболее тяжелый режим работы для оборудования — это момент запуска, включения механического и электрического оборудования. В период пуска наблюдается наибольший износ, чаще всего происходят отказы в работе. Увеличение количества запусков в результате цикличности, больше всего съедает ресурс работы у весьма дорогостоящих частей котла — газового и трехходового клапанов, циркуляционного насоса, вентилятора отходящих газов.

Для зажигания в момент запуска, на горелку подается максимальное количество газа. Часть газа, до момента появления пламени, буквально улетает в трубу.  Постоянное «перезажигание» горелки еще больше увеличивает расход газа и снижает  КПД котла.

Некоторая цикличность работы газового котла предусмотрена нормальным режимом его работы. Например, регулирование температуры в помещении без термостата или с помощью двухпозиционного термостата происходит за счет периодического включения и отключения горелки котла.

Задача регулирования мощности котла состоит в том, чтобы исключить избыточную цикличность — тактование, вызванное отсутствием адаптации настроек котла к системе отопления.

Сделать это можно двумя способами:

  1. Уменьшить мощность горелки котла до уровня, при котором автоматика сможет обеспечить нормальную работу котла с присоединенной системой отопления.
  2. Увеличить максимальную мощность контура отопления, путем установки дополнительных радиаторов или замены существующих на более мощные.

Можно применять сразу оба способа. Сократить разницу между мощностями котла и  контура отопления путем замены и установки более мощных радиаторов. А затем, оставшуюся разницу компенсировать с помощью регулировки мощности котла.

Второй способ более затратный, но иногда его приходится выбирать. Дело в том, что в целях экономии строители часто устанавливают в доме радиаторы без запаса по тепловой мощности. В результате, чтобы поддерживать в помещениях необходимую температуру, в морозы приходится подавать в радиаторы отопительную воду максимальной температуры, более 75 оС.

Иногда, мощности радиаторов просто не хватает для поддержания необходимого теплового режима даже при максимальной температуре отопительной воды. Прежде, чем заняться регулировкой мощности котла, рекомендую определить необходимость, и, в случае необходимости, увеличить мощность радиаторов на 20 — 30%, хотя бы в самых холодных помещениях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
