Как установить и подключить розетку пошаговый инструктаж

Подготовка к работе

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки. И не подключайте, пока монтажные работы не будет завершены.

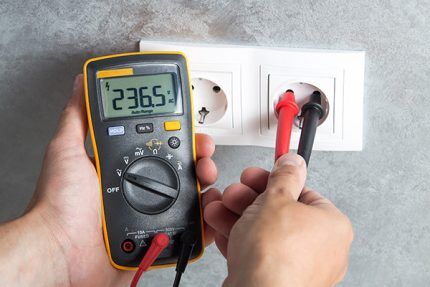

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

  1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
  2. Строго запрещено перекусывать кусачками провода под напряжением.
  3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

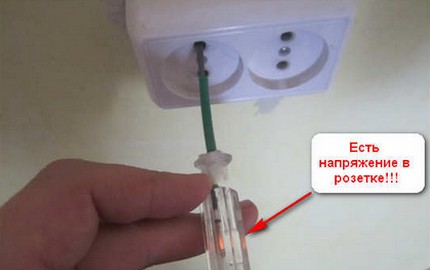

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

  • не ниже 20 см от пола;
  • на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо.

Для этого стоит принимать во внимание:

  1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
  2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
  3. При прокладке проводки не стоит укладывать провода, переплетая пучками.
Как установить розетку

Как установить розетку

Любое строительное или ремонтное мероприятие начинается с подготовительной работы. В данном случае необходимо разметить стену. Разметка наносится в тех местах, где планируется установка розеток.

Необходимо заранее спланировать, где розетки требуются больше всего. При этом следует придерживаться норм техники безопасности.

Для работы потребуется:

  • отвертка-индикатор;
  • перфоратор;
  • обычная отвертка;
  • алебастр;
  • болгарка;
  • пассатижи;
  • канцелярский нож;
  • штроборез;
  • резиновые перчатки.

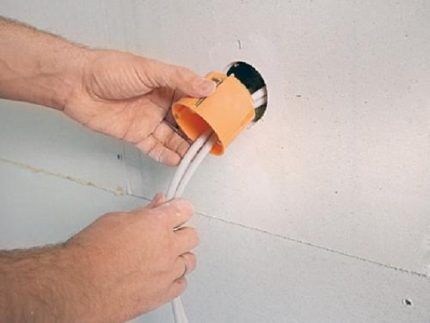

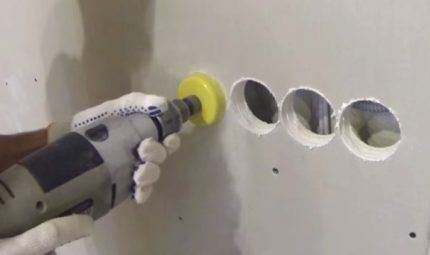

Монтаж розетки на гипсокартон требует небольшой подготовки. К ней относится выбор места, марки провода и его размера, прокладка проводки в нужной точке и, в первую очередь, меры, связанные с техникой безопасности.

Только после выполнения этих пунктов можно начинать установку подрозетника и самой розетки.

Первое, что в должны знать, начиная любые электромонтажные работы, даже такие простые, как установка розетки в стену из гипсокартона – это техника безопасности.

Отключить питание

Электрический ток, который подается в наши электросети, достаточно опасный для человека. Для бытовых нужд подается ток силой 0,2 А и напряжением около 220 В

Правила ТБ помогут вам не ощутить на себе действие электротока.

На самом деле их немного:

  1. Никогда не начинайте электромонтажные работы, пока не убедитесь, что сеть обесточена.
  2. Используйте инструмент с заизолированными рукоятками (пластиковые, резиновые, деревянные). Если такого нет, обмотайте рукоятку имеющегося изолентой в несколько слоев.

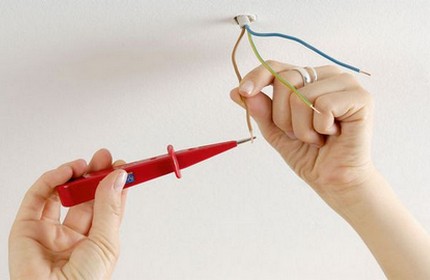

  3. Имейте при себе индикаторную отвертку. Прежде чем лезть в розетку, проверьте ее на наличие напряжения индикатором.
  4. Не используйте сломанные, отремонтированные, перепаянные розетки и их части. Материалы должны быть новые и надлежащего качества.
  5. Правильно подбирайте сечение провода.

Если следовать этим элементарным правилам, работать будет безопасно.

На самом деле выбрать, где разместить розетку, не так просто. Не нужно ориентироваться только на принятые стандарты. Согласно европейским нормам, идеальная высота розетки – 30 см от уровня пола.

Как установить и подключить розетку пошаговый инструктаж

Такое расположение достаточно удобно, но есть электроприборы-исключения, например:

  • холодильник;
  • стиральная машина;
  • телевизор;
  • бойлер;
  • кондиционер.

Эти приборы требуют другой высоты для подключения к электроэнергии. Поэтому, планируя ремонт и электромонтажные работы, важно сначала продумать, где будет расположена крупная бытовая техника, а где будут розетки общего пользования. Так вам не придется тянуть цепь удлинителей к кондиционеру.

Под стиральную машину лучше установить специальную влагозащищенную розетку с крышкой на высоте 100 см. Такая же модель подойдет и для водонагревателя. Электричество и повышенная влажность – опасное сочетание, а такая защита сделает использование бытовой техники безопасней.

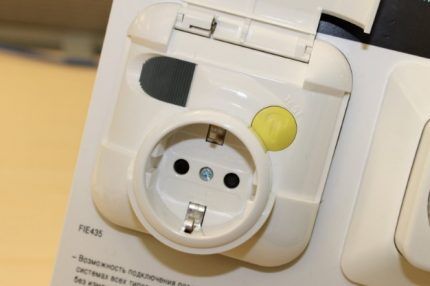

Розетка с УЗО

Розетка с УЗО – отличное решение для ванной комнаты или кухни. Устройство защитного отключения оберегает пользователя от возможного поражения электрическим током

Многие холодильники оборудованы слишком коротким шнуром подключения и требуют вывода электропитания на высоте 60-120 см.

Вся кухонная бытовая техника, которая используется время от времени и ставится на рабочую поверхность должна подключаться на уровне стола. Странно будет тянуть провод электрочайника или блендера к низкой розетке на 15-ти сантиметровой высоте.

Отдельного внимания требует телевизор с жидкокристаллическим экраном. Если он будет располагаться на стене из гипсокартона, нужно заранее определиться с точным местом крепления. Розетка должна быть спрятана за экраном, как и некрасивый черный шнур питания.

Согласитесь, не очень эстетично смотрится телевизор на кронштейне, от которого вниз или в сторону тянется провод к розетке.

Розетка за телевизором

Если все спланировать заранее, провода от телевизора не будут мозолить глаз при просмотре, а очень компактно будут уложены за кронштейном

Остальные универсальные точки подключения к электросети должны располагаться в местах, где они не будут блокироваться мебелью, например, шкафом.

Продумайте до мелочей, что и где будет использоваться, распределите точки электропитания, подберите выключатели и розетки. Так вы подсчитаете количество одинарных, двойных или тройных разъемов электросети.

Главное требование, которое предъявляется к скрытой проводке под гипсокартоном – пожаробезопасность.

Для этого используют:

  • огнестойкие короба;
  • гофрированный рукав;
  • негорючие трубы;
  • специальный провод в двойной изоляции.

Провод или защитная труба крепится к стене при помощи специальных клипс. Там, где необходимо, устанавливают распределительные коробки. Высота расположения распредкоробок над уровнем пола – 20-25 см.

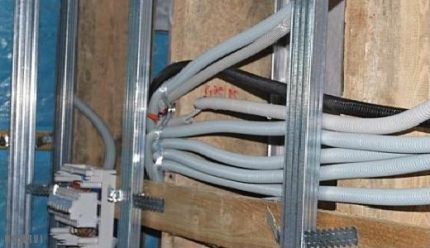

Проводка в гофре

К распределительной коробке может идти много проводов одновременно: от розеток, выключателей и осветительных приборов. Такая изоляция лишает источник возгорания кислорода и препятствует распространению пламени

По маркировке используют чаще всего такие кабеля:

  • NYM;
  • ВВГнг – негорючий;
  • ПВС.

Кабелем NYMобустраивают силовую разводку к электрической духовке, мощному водонагревателю, квартирному электрощитку. Медные жилы в изоляции из мелонаполненной резины не дадут распространиться возгоранию.

Кабелем ВВГнг чаще всего подключают остальные розетки. Его изоляция выполнена из поливинилхлорида, как и оболочка, соединяющая отдельные жилы. Маркировка «нг» обозначает «негорючий», а значит его можно смело использовать при установке розеток в гипсокартон.

Провод ВВГ

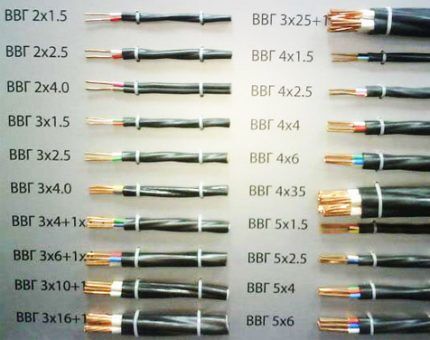

Подробная маркировка провода ВВГ показывает, сколько жил имеет конкретный тип кабеля (первая цифра) и какова площадь поперечного сечения каждой из них (вторая цифра)

ПВС – плоский многожильный кабель. Часто применяется в скрытой проводке, не уступает остальным видам проводов в безопасности. Поливинилхлоридная изоляция и оболочка защищены от горения.

Площадь сечения кабеля нужно выбирать, исходя из нагрузки. В идеале нужно прикинуть силу тока, которую будет потреблять электроприбор, подключенный к конкретной розетке. Затем по таблице подобрать нужный диаметр жилы провода.

Однако на практике в розетку можно подключить любой бытовой прибор без ограничений, и она должна выдержать нагрузку. По стандартам, для квартирной разводки достаточно 4 квадратов (4 мм2) медного провода, то есть диаметр должен быть 2,26 мм. Если кабель многожильный, площадь каждой жилы суммируется и получается общее сечение.

Прежде чем устанавливать розетки, нужно проложить кабель, соединяющий электрощиток с каждым разъемом. Делают это заранее, еще на этапе отделки стен или возведения перестенков, поскольку после того, как гипсокартон будет прикручен, проложить скрытую проводку будет невозможно.

Здесь бывает 2 вида ситуаций:

  1. Гипсокартоном зашивается обычная стена. В этом случае прокладка электрокабеля осуществляется по стене.
  2. Сооружение перегородки из ГКЛ и металлопрофиля. Прокладка кабеля выполняют на первом установленном листе гипсокартона, до того, как зашить конструкцию с другой стороны. Здесь важно соблюдать параллельность.

Можно сэкономить на проводе и проложить его по кратчайшему пути, то есть под углом, по диагонали и вообще, в свободном порядке. Почему этот метод лучше не использовать?

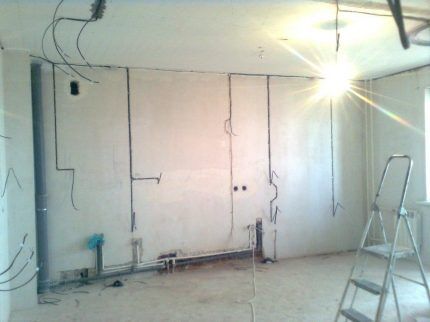

Расположение проводки

Правильно смонтированная электропроводка под гипсокартоном будет иметь вид строго вертикальных и горизонтальных кабелей. Диагональные соединения допускаются только в крайних случаях

Делая ремонт, вы, наверняка, все продумали. Но спустя несколько лет вам может понадобиться установить дополнительный выключатель, изменить расположение настенных светильников, повесить на стену картину, в конце концов.

И вот тогда беспорядочно смонтированная проводка может стать серьезной проблемой. Ведь дрелью или перфоратором можно легко повредить скрытый кабель и создать короткое замыкание.

Чтобы избежать подобных сюрпризов, рекомендуем расположить проводку параллельно полу, добавив несколько поворотов под прямым углом. Схему раскладки лучше задокументировать: нарисовать план, чертеж или просто сделать фото на телефон.

Так, спустя несколько лет, вы сможете без проблем и опасений сверлить стены в любом месте без последствий для электропроводки.

Как установить и подключить розетку пошаговый инструктаж

Чтобы установленная розетка прослужила долго, нужно правильно все сделать. Рассмотрим подробно как подключить электроустройство с заземлением.

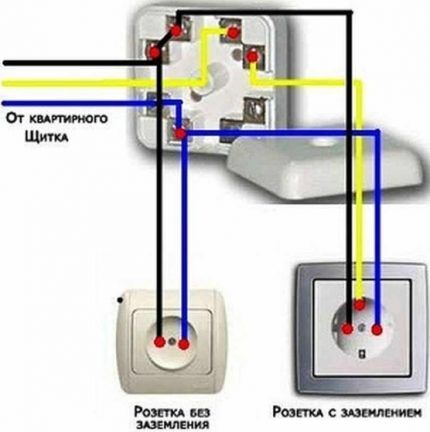

Розетка с заземлением

Если на розетке вместо двух контактов есть три, значит, это устройство с заземлением. Многие игнорируют подключение заземления, хотя это обеспечивает надежную защиту от удара током, что особенно актуально при постоянно растущей мощности электроприборов.

Если в проводке помещения нет заземляющего кабеля (обычно желтого цвета), то в качестве временной меры можно произвести «зануление», то есть, подсоединить к третьему контакту нулевой кабель.

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

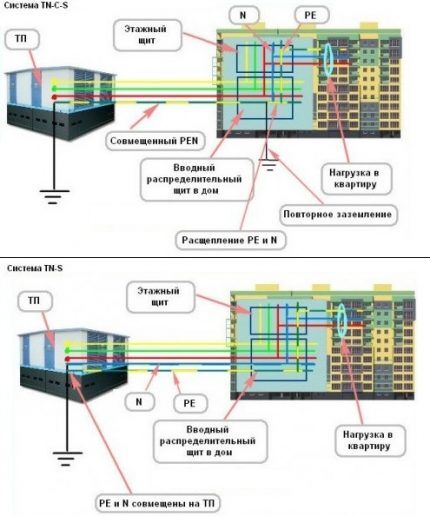

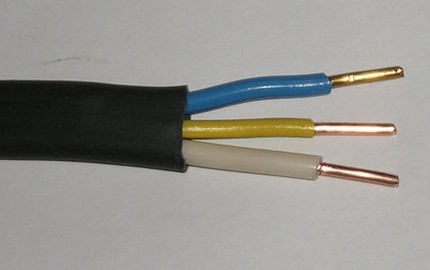

Двух- и трехжильный кабель

Если ранее во многоквартирных домах прокладывали двухжильные электрокабели, то сегодня в обязательном порядке задействуют проводку, состоящую из трех жил

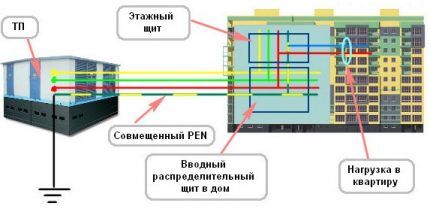

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем.

Читать далее:  Двухуровневые потолки из гипсокартона с подсветкой

Такое решение упрощало проведение электромонтажных работ, но несло угрозу поражения электротоком.

Как подключить розетку с заземлением к старой схеме

В устаревшей системе TN-C нет заземляющего защитного проводника. Для устройства заземления в таких случаях требуется наличие шины РЕ в щитке квартиры. Если заземляющей шины нет, то необходимо соединение всех щитков между собой и присоединение всей группы к заземляющей системе дома – т.е. повторное заземление ( )

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварку, микроволновку или электроплиту. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока.

В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Не менее опасно также пользование без заземления приборами, которые в процессе функционирования контактируют с водой, к примеру: посудомоечная машина или бойлер.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Где можно подключать розетку с заземлением

Согласно действующим сейчас правилам новостройки обеспечиваются системами TN-S или TN-C-S с имеющимся в обязательном порядке заземляющим защитным проводником в одно- и трехфазных системах электроснабжения ( )

Но чаще всего в продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

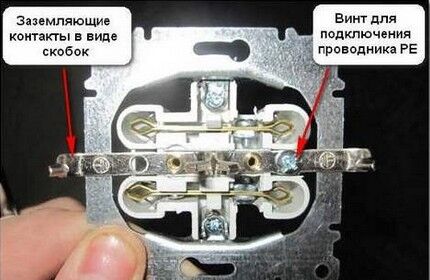

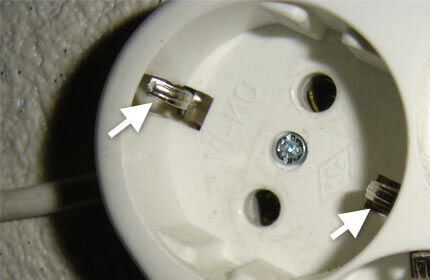

Металлические контакты заземления

Внешне заземляющие розетки легко визуально определить по наличию дополнительного металлического контакта – клеммы «заземления», необходимой для подключения провода, направленного от электрощита

Как установить и подключить розетку пошаговый инструктаж

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

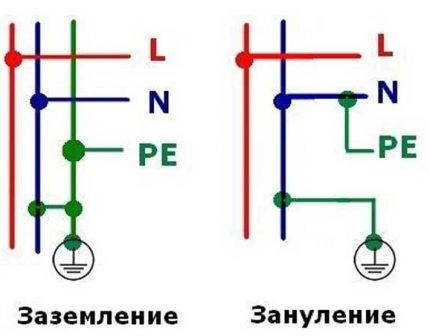

Заземление и зануление

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Как установить и подключить розетку пошаговый инструктаж

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Установка встроенной розетки

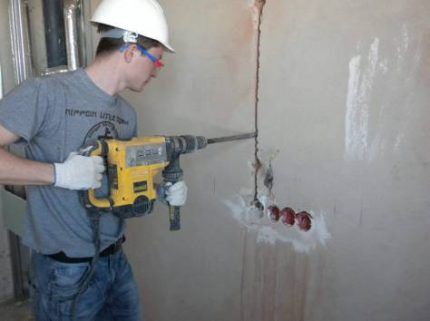

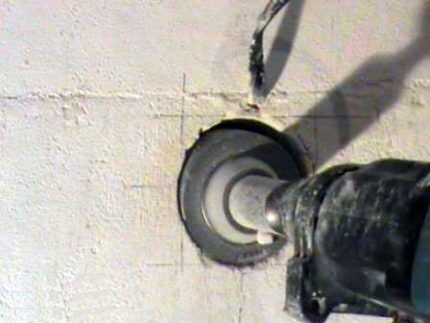

Эти розетки монтируются в специально проделанные отверстия в стене и крепятся к подрозетнику. Используются для скрытой проводки.

Если планируется замена, то вначале следует демонтировать старую розетку.

Этап 1. Демонтаж

Шаг 1. Отключается электропитание (выкручиваются пробки на щитке или выключается автомат). В целях безопасности надеваются резиновые перчатки.

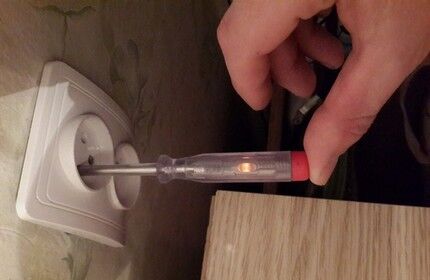

Шаг 2. Отверткой-индикатором проверяется отсутствие тока. Если такой отвертки нет, можно воспользоваться любым электрическим прибором – к примеру, чайником или ночным светильником.

Демонтаж розетки

Демонтаж розетки

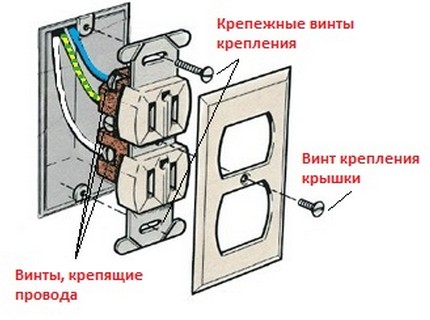

Шаг 3. Откручивается верхняя панель старой розетки с гнездом, ослабляются крепежные лапки, вынимается рабочая часть, отсоединяются провода.

Демонтаж

Демонтаж

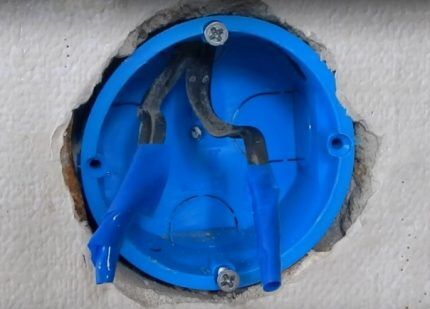

Шаг 4. При наличии подрозетника его тщательно чистят (если его нет, то ставится новый и фиксируется алебастром). Затем вытягиваются провода – так будет удобнее работать с ними.

Этап 2. Монтаж

Розетка

Розетка

По окончании демонтажных работ можно приступать к установке новой розетки.

Шаг 1. Извлеченные ранее провода обрезаются до нужной длины (примерно 15-20 см) и очищаются от изоляции на 1,5 см.

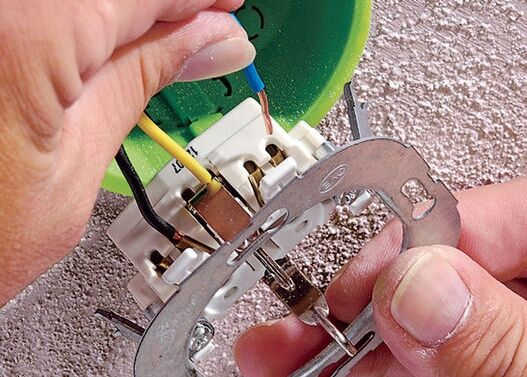

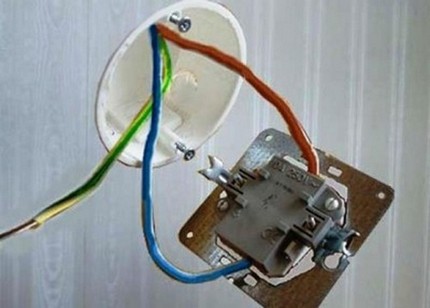

Шаг 2. Затем провода подсоединяются к рабочей поверхности нового прибора.

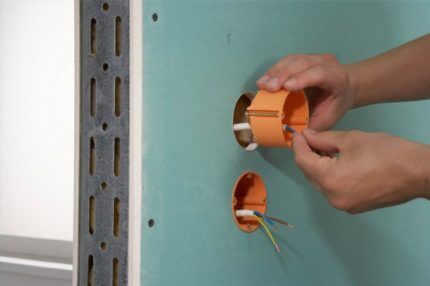

Шаг 3. Провода подгибаются, подрозетник вставляется в рабочую часть. Последняя крепится винтами или лапками – в зависимости от особенностей конструкции.

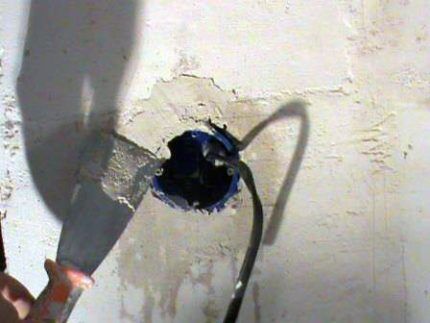

Подрозетник

Подрозетник

Шаг 4. Затем устанавливается декоративная рамка и прикручивается верхняя панель.

Установка розетки

Установка розетки

Шаг 5. Подается электричество и проверяется работоспособность новой розетки.

Критерии грамотного выбора розетки

При выборе розетки с заземлением стоит ориентироваться на изделия производителей, которые хорошо зарекомендовали себя на электротехническом рынке.

Смело можно доверять таким производителям: Schneider Electric, Legrand, VIKO, Bticino. Из бюджетных, но при этом не уступающих по качеству вариантов стоит рассмотреть продукцию: ANAM, Lezard, Makel, Wessen, DKC.

Как установить и подключить розетку пошаговый инструктаж

Приобретая фурнитуру малоизвестных производителей, легко попасть впросак, когда фактическое значение номинального тока не соответствует заявленному.

Изделие высокого качества

Корпус устройства должен быть выполнен из качественного ударопрочного пластика с высокими механическими показателями, контакты – из хорошего металла

Исходя из условий эксплуатации подбирают изделия с определенной степенью защиты. Так, для установки в кухнях и ванных комнатах точки подключения должны иметь уровень защиты не ниже IP44. Первая цифра маркировки IP согласно международным нормативам обозначает защиту от пыли, вторая – от влаги.

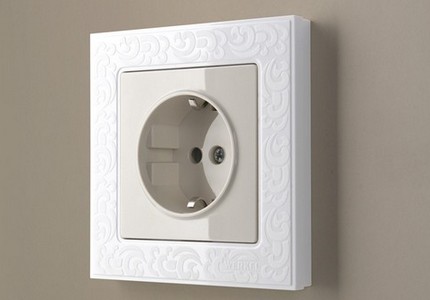

Розетки с заземлением на рынке представлены в широком ассортименте.

В продаже можно встретить:

  • Модели с механической защитой. Они оборудованы шторками, которые прикрывают гнезда и защищают от прямого касания контактов.
  • Изделия с защитой от утечки тока. Как только в отверстия для вилки проникает посторонний предмет, срабатывает устройство защитного отключения – точка отключается. Такие модели часто выбирают для обустройства жилищ, где есть маленькие дети.
  • Устройства с защитой от перегрузки по току, в том числе и от короткого замыкания. Изделия оснащены встроенным предохранителем, который при возникновении короткого замыкания просто перегорает.
  • Модели с защитой от перенапряжения. Устройства, оснащенный встроенным выключателем, автоматически отключаются в момент превышения допустимых значений сети.
  • Для подключения приборов, мощность которых превышает 4кВт. Изделия, чаще всего накладного исполнения, оснащены специальной сетевой вилкой и рассчитаны на ток в 20-25А.

Для подключения внутри помещений стоит выбирать «внутренние» розетки. Их монтируют в специально проделанные ниши в стене.

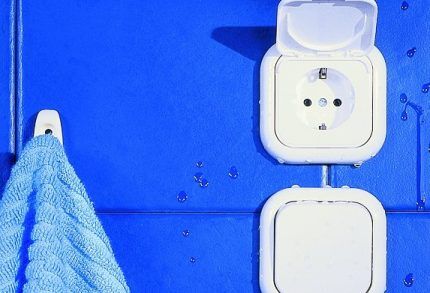

Корпус с защитной крышкой

Планируя устанавливать заземляющую розетку на кухне или ванной, стоит выбирать изделия, оборудованные заглушкой, которая прикрывает отверстия с контактами

Подробная информация о выборе влагозащитных розеток для санузла представлена в этой статье.

Рекомендуемый номинальный ток отключения устройств бытового пользования варьируется в пределах 30-100 миллиампер. Модели отечественных торговых марок рассчитаны на 6,3 и 10А, а импортные – на 10 и 16А.

При выборе изделий уделите внимание размерам входных отверстий для вилки и расстояние между ними. У моделей европейских производителей диаметр и расстояние между отверстиями немного больше. Чтобы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для разных видов вилок.

Установка наружной розетки

Устройство подобного типа устанавливается преимущественно в помещениях с наружной проводкой или таких, что выполнены из горючих материалов (к примеру, из дерева). Разумеется, подобные устройства заметно ухудшают эстетичность помещения, но безопасность все-таки дороже эстетики.

Важным преимуществом открытых розеток является то, что все элементы будут на виду, а проблемный участок в случае необходимости достаточно легко обнаружить. К примеру, если контакт плохой, то корпус оплавится или поменяет цвет.

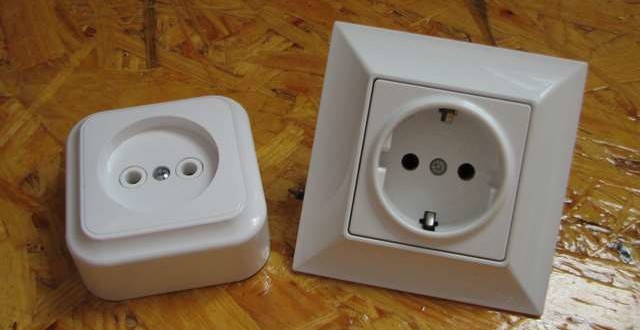

Розетка наружная

Розетка наружная

Как установить и подключить розетку пошаговый инструктаж

Теперь – непосредственно к процессу монтажа.

Шаг 1. Отключается подача электричества.

Шаг 2. Разбирается корпус – откручиваются крепежные элементы и снимается верхняя панель.

Шаг 3. Основание розетки прикручивается к стене шурупами.

Шаг 4. Ослабляются контакты для проводов таким образом, чтобы последние могли войти на глубину 0,5-1 см.

Шаг 5. Провода зачищаются и загибаются в виде пружины – это исключит резкие перегибы при монтаже. Затем концы проводов помещаются в контакты, после чего закручиваются крепежные болты.

Как подключить провода к розетке открытой проводки

Как подключить провода к розетке открытой проводки

Шаг 6. Прикручивается панель и собирается вся розетка.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Необходимость замены проводки

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Жилы трехжильного кабеля

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Схема параллельного соединения

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Читать далее:  Монтаж греющего кабеля внутри трубы пошаговый инструктаж рекомендации по выбору лучшего кабеля

Пошаговая инструкция демонтажа

Работа с электричеством требует внимательности и осторожности. При демонтаже и замене розетки важно соблюдать технику безопасности. В этой статье мы расскажем о замене розетки в двухпроводной сети. Но если вам нужно произвести замену розетки с заземлением, советуем ознакомиться с этим материалом.

Отключение автомата на щитке

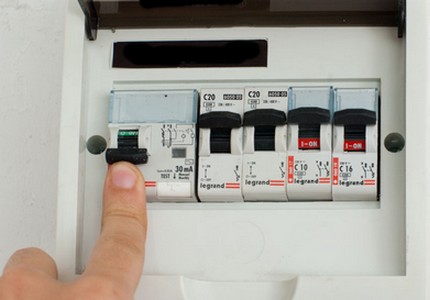

Первое, что необходимо сделать – отключить автомат на квартирном щитке, запитывающий линию, на которой планируется проводить демонтажные работы

В многоэтажных домах щитки с пакетными выключателями, которые перекрывают подачу электроэнергии в квартиры, расположены на лестничных площадках. Необходимо на щитке определить соответствующий квартире пакетник, а затем перевести его в верхнее положение «выкл».

При желании можно обесточить только одну комнату, в которой будет происходить замена. Но для этого необходимо четко знать, какой из автоматов отвечает за соответствующую линию.

Поскольку при отключении электропитания вы на время лишитесь освещения, при замене розетки в темном помещении или в сумеречный период суток следует заранее побеспокоиться об альтернативном источнике света. В качестве подсветки удобно использовать фонарь на аккумуляторах или подключенный к другой запитанной линии светильник.

Однополюсный указатель низкого напряжения

Чтобы убедиться в отсутствии напряжения сети, воспользуйтесь однополюсным указателем низкого напряжения, выпускаемого в виде индикаторной отвертки

Провода в точке подключения разведены на фазную и нулевую нити. Индикатором поочередно прикасаются к фазному и нулевому проводу розетки. Если она находится под напряжением – лампочка на отвертке загорится. Без опасений производить замену точки подключения, можно лишь при условии, что индикатор при соприкосновении пробника с оголенными концами не реагирует.

Демонтаж розетки выполняют в такой последовательности:

  1. Снимают корпус старого устройства. Чтобы открутить расположенный на крышке крепежный центральный болт, потребуется крестовая или плоская отвертка. Под снятой крышкой вы увидите рабочий механизм.
  2. Убедившись, что в сети отсутствует напряжение, приступают к изъятию внутреннего блока устройства. Для этого по бокам рабочей платы разжимают специальные распорные лапки. В некоторых моделях металлическая пластина механизма фиксируется с помощью двух винтов. Их необходимо открутить.
  3. Вынув розетку из подрозетника насколько позволяют провода, откручивают зажимные винты, которые фиксируют питающие кабели. В блоке последовательно отсоединяют токоведущие жилы.

Как установить и подключить розетку пошаговый инструктаж

Выполняя демонтаж розетки для наружной проводки, учитывайте, что бывают устройства с механизмом, отделяющимся от подрозетника и модели, механизмы которых совмещены с накладными подрозетниками. Разбору подлежат и те и другие. Только в первом варианте сначала нужно снять корпус, а уже затем отсоединить рабочий орган, а в моделях второго типа – снять только корпус.

В случае если при демонтаже розетки для скрытой проводки винт, фиксирующий крышку, открутить не удается, можно пойти на крайнюю меру – точным, но при этом не очень сильным ударом молотка расколоть ее. Сам подрозетник стоит вынимать крайне аккуратно, чтобы не повредить подводящие к нему кабели.

Схема демонтажа устройства

Чтобы ослабить распорки, нужно сначала открутить соответствующие винты, после чего за освобожденные провода вытащить «сердцевину» из ячейки в стене

После демонтажа розетки необходимо осмотреть изоляцию проводов. Если оплетка оплавлена или повреждена, провод следует обрезать до неповрежденной изоляции. На будущее учитывайте, что одной из основных причин оплавления изоляции является неправильно выбранный номинал предохранителей или автомата, приведший к неисправности аппарата защиты.

В домах старой постройки нередко встречаются ситуации, когда после демонтирования розетки обнаруживается, что подрозетник отсутствует в нише, а сама «сердцевина» прикреплена непосредственно к ее стенкам. Устанавливать так розетку нельзя: крепление прибора будет ненадежным. В этом случае придется устанавливать новый пластиковый подрозетник.

С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?

Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.

Как установить и подключить розетку пошаговый инструктаж

В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

Важно! Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. Если он не рассчитан на большую нагрузку, это может привести к неприятностям.

Для начала разберем процесс подключения накладной розетки к кабелю, скрыто проложенному в плинтусном коробе.

После выполнения подготовительных действий можем смело приступать к подключению механизма розетки к проводке с заземлением.

Установка двойной розетки

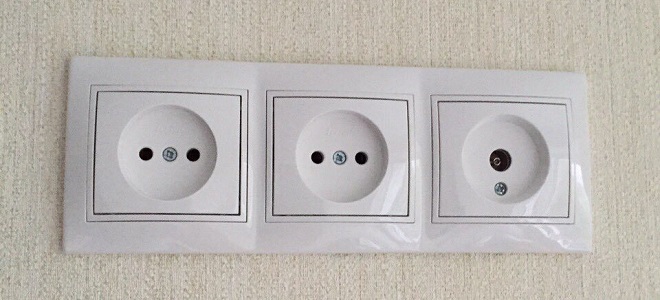

Розетка двойная

Розетка двойная

Двойные розетки отличаются от одинарных тем, что рассчитаны на подключение двух электроприборов одновременно. Они могут быть двух типов:

  • стационарные;
  • сборные.
    Розетка двойная

    Розетка двойная

Монтаж стационарной розетки производится по схеме, которая описана выше. Нужно только следить за тем, чтобы кабели подключались к разным токопроводящим пластинам. В противном случае при возобновлении подачи электричества произойдет короткое замыкание.

Сборные устройства несколько сложнее устанавливать. Дополнительно потребуется кусок провода, равный по длине тому, что подключен к основному подрозетнику. Выходит, если в устройстве есть три провода (2 питания 1 заземления), то для него необходимо три дополнительных. Последние нужно протянуть между подрозетниками, при этом в том из них, в котором уже имеется выход основного провода, к зажимам подсоединяют по паре кабелей – от основного и вспомогательного. В другом подрозетнике все подключается стандартно.

Технология закрытого монтажа розетки

Подключение розетки с заземлением не предполагает никаких сложных манипуляций. С поставленной задачей сможет любой желающий, владеющий лишь базовыми навыками электромонтажных работ.

Двух- и трехжильный кабель

Помимо самой розетки, необходимо также заранее приобрести подрозетник для установки «сердцевины». Подрозетник для будущей точки подключения выбирают исходя из типа строительных материалов, с которыми придется работать.

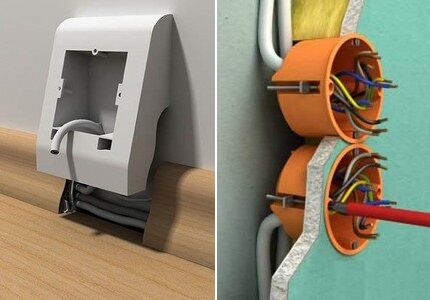

Варианты исполнения подрозетников

Встречаются модели как для открытого, так и закрытого монтажа; первые в основном применяют для крепления на плинтус, вторые – для фиксации в нишу стены

Главное отличие между моделями, созданными для установки в гипсокартонные стены, и их аналогами под монтаж в кирпичные и бетонные поверхности – наличие распорок.

Фиксацию стандартных подрозетников в полость бетонной стены осуществляют за счет наложения гипсового или строительного алебастрового раствора в подготовленное отверстие.

«Стакан» с прижимными лапками

Стандартный «стакан» габаритами 68х45 см оснащен специальными прижимными лапками, которые позволяют надежно зафиксировать его в гипсокартоне

Монтаж и подключение заземляющей розетки невозможно выполнить без набора инструментов.

Для монтажа потребуется:

  • тестерная отвертка или мультиметр;
  • перфоратор, оснащенный коронкой;
  • бокорез или кроссировочный нож;
  • зубило.

Для установки подрозетника в стене с помощью коронки D70 мм просверливают отверстие. Пространство под «стакан» зачищают от остатков строительного материала.

Заглубление подрозетника в стену

В подготовленную зачищенную нишу заглубляют подрозетник, наружные стенки которого предварительно покрыты слоем гипсового раствора

После того, как подрозетник установлен, приступают к разводке проводов.

Пошаговая технология монтажа подрозетника в стены из гипсокартона и бетона описана в этой статье.

Перед тем, как установить и заземлить розетку, первым делом отключают питание на электрощите. Задача мастера – снять напряжение с распределительной коробки, запитывающую линии с подлежащей замене розеткой.

Проложенные от электрощитка открытым или закрытым способом провода заводят в полость подрозетника. С помощью электрического тестера определяют, где «фаза», а где «0».

Определение принадлежности проводов

Конец индикаторной отвертки поочередно погружают в отверстия под вилку: если при контакте с жилой лампочка на ручке отвертки зажглась – это «фаза»

Но при работе с электропроводкой, оснащенной заземляющим проводом, все же лучше пользоваться мультиметром. Это многофункциональное устройство пусть даже самого простого исполнения станет незаменимым помощником и при обнаружении обрыва провода, определения целостности радио- и электрокомпонентов.

https://www.youtube.com/watch?v=YZ—N5Zr0GI

Использовать прибор не сложно. На мультиметре устанавливают диапазон измерений переменного тока на отметку свыше 220 Вольт. После чего одну щупальцу прикладывают к фазному контакту, а вторую – к «земле» или «0». При контакте с «0» на приборе отразится напряжение 220В, на «земле» напряжение покажет немного ниже.

Правильность подключения щупальцев мультиметра

Важный момент: при определении постоянного и переменного тока в цепи щупальца следует подключать параллельно, стараясь не дотрагиваться до их оголенных концов

Наружная розетка для сырых помещений

Если в распоряжении нет индикаторной отвертки или мультиметра, определить принадлежность проводов поможет общепринятая маркировка.

С целью создания безопасных условий при выполнении электромонтажных работ и облегчения процесса подключения контактов принято правило, что каждая жила провода имеет характерный окрас изоляции.

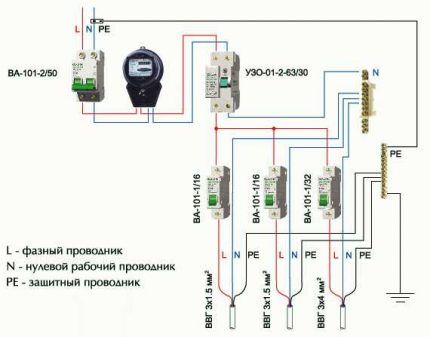

Защитный провод РЕ

На электросхеме провод «заземление», именуемый как нулевая защита, принято обозначать латинскими буквами «РЕ»

Согласно действующему ПУЭ в трехфазной электросети изоляцию проводов различают по цветам:

  • нулевой рабочий контакт «N» имеет синюю или голубую оплетку;
  • фаза «L» чаще всего имеет яркий цвет (коричневый, черный, белый, оранжевый);
  • заземление «РЕ» окрашивают в желто-зеленый оттенок.
Читать далее:  Как подключить трехклавишный выключатель — Отопление

Имея дело с нестандартной маркировкой, «фазу» определить будет немного сложнее, но окрас «0» в любом случае не поменяется.

Основную жилу проложенного от щитка к розетке кабеля зачищают на высоту 7-8 см от края. Концы размещенных внутри него проводов зачищают ножом от оплетки на высоту в 10-12 мм от края.

Зачистка концов от изоляции

Зачистку выполняют в пределах 10-12 мм, иначе велика вероятность соприкосновения оголенных проводов, находящихся под напряжением, с пластиковыми элементами корпуса

Работу следует выполнять максимально аккуратно, поскольку малейшее повреждение изоляции нейтральной жилы способно спровоцировать замыкание «фазы» на корпус прибора. Как результат, при обрыве нулевого провода подключенные к точке электроприборы не работают, а розетка выглядит обесточенной и кажется на первый взгляд безопасной.

Защитный провод подключают к дополнительным контактам, расположенным отдельно от силовых. Нулевой и фазный провода подводят к силовым контактам. Очередность их монтажа не играет существенную роль.

Правильная состыковка контактов

При состыковке контактов руководствуются правилом: заземление подводят к центральной клемме, «нейтраль» — к левой, в «фазу» — к правой ( )

При соединении всех трех проводников важно обеспечить высокую надежность контактов. Это объясняется тем, что слабый контакт способен вызвать увеличение тока, как следствие – разогрев кабелей. Возникновение такой ситуации может привести к чрезвычайной ситуации.

Убедиться в качестве заземления позволяет проверка. Ее выполняют, применяя все те же мультиметр или тестерную отвертку. Конец тестера поочередно погружают в отверстия розетки и наблюдают: при касании к «фазе» он должен загореться.

Если же тестер реагирует и при касании с «землей» – это указывает на неправильное подключение розетки.

Техника безопасности при проверке соединений

Проверяя правильность соединений, ни в коем случае не касайтесь пальцами никаких металлических частей розетки и тестерной отвертки

Отсутствие напряжения может обозначать:

  • между «фазой» и «N» указывает на наличие обрыва последней;
  • между «землей» и «фазой» свидетельствует об отсутствии напряжения;
  • между «землей» и «N» указывает, что произошло объединение проводов через установленную в розетке перемычку.

Выполняя проверку заземления с помощью мультиметра, одним щупом прикладываются к «земле» – верх или центр розетки. Параллельно с этим второй щуп поочередно погружают в отверстия.

При обнаружении неправильного заземления, не стоит спешить самостоятельно исправлять ошибку. Лучше проконсультироваться с квалифицированным электриком.

Установка коробки в полые стены

Главной особенностью является то, что для прокладки скрытой проводки потребуется штробирование стен. Электрический кабель, помещенный в гофрированный шланг, укладывается в штробы, после чего фиксируется гипсовым раствором.

Если розетка устанавливается в помещении впервые, то для нее следует подготовить отверстие. Для этого используется перфоратор. Затем в готовые отверстия помещаются монтажные коробки – в них и будут заводиться провода.

Для фиксации коробки используется тот же гипсовый раствор. После этого нужно сделать небольшую паузу, чтобы раствор успел высохнуть.

Ввиду большой популярности гипсокартона производители этого материала предусмотрели все нюансы. В магазине, где покупался сам гипсокартон, обязательно должны продаваться комплектующие, необходимые для удобного крепления розеток.

Монтажные коробки также должны быть рассчитаны именно на этот материал. Такие коробки можно определить по пазам со специальными зажимными винтами.

Шаг 1. Подготовка происходит так же, как в предыдущем варианте, но без штробирования стен – достаточно проложить и зафиксировать провод.

Доступ к фиксатором лицевой панели

Шаг 2. Затем проделывается отверстие для монтажной коробки. Желательно сделать это обычной электродрелью со специальной насадкой для гипсокартона.

Шаг 3. Устанавливается лист, через отверстие извлекается кабель и заводится в коробку.

Шаг 4. Коробка устанавливается на стену и максимально плотно крепится винтами. Остается лишь подсоединить провода к розетке и установить ее в монтажную коробку.

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Последовательность работ по разметке выглядит следующим образом:

  • отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
  • если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
  • используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
  • приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью  строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

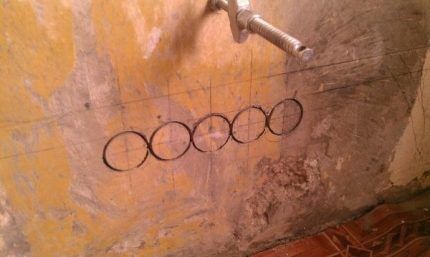

Разметка стен под розетки

При установке нескольких подрозетников необходимо очень четко выполнить разметку и правильно определить горизонтальную линию, чтобы все коробки находились на одном уровне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Отверстие в бетоне для подрозетника

Отверстие должно быть на 4-5 мм глубже, чем высота подрозетника, для этого коронку необходимо полностью утопить в стену

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Удерживание фиксаторов отверткой

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

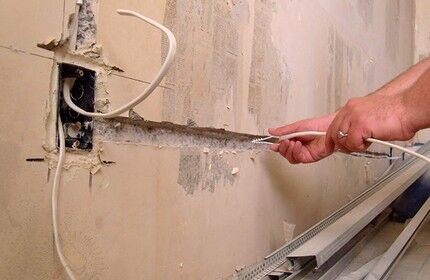

Штробление стен под проводку

От проделанного отверстия дрелью (в мягких стенах зубилом или стамеской) прокладывается штроба, по которой будет идти электропровод

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Отверстие для подрозетника

Для полной фиксации стакана, во все щели и зазоры также закладывается раствор, а затем обмазывается гипсовой смесью стена вокруг подрозетника

Разбор розетки на составляющие

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

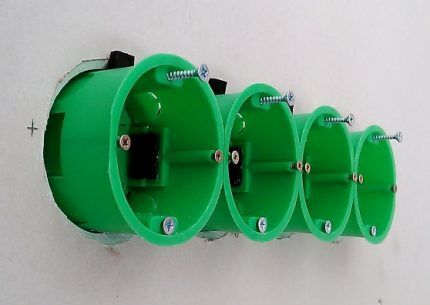

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня.

Установка подрозетника в бетон

На рисунке наглядно показаны все этапы работ по установке нескольких подрозетников в бетонную стену

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Отверстие в гипсокартоне для подрозетника

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетника

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Наружная розетка для сырых помещений

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Установка подрозетника в гипсокартон

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропровод

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Выводы и полезное видео по теме

Зная, как сделать заземление в розетке, вы сможете повысить безопасность электрической системы в своем доме и свести к минимуму вероятность несчастных случаев.

Как видим, при соблюдении правил безопасности установка розетки своими руками – процедура несложная. Нужно лишь следовать инструкциям и быть предельно аккуратным.

Оформление розетки

Оформление розетки

Поменять розетку самостоятельно под силу даже начинающему мастеру. Главное – соблюдать технику безопасности и строго придерживаться вышеперечисленных действий.

Если вы не до конца представляете себе процесс установки розетки на гипсокартон, лучше перестраховаться и еще раз ознакомиться с пошаговой инструкцией, но в видео формате. Так вы усвоите основные шаги монтажа и точно поймете, что где вырезать, куда крепить и закручивать.

Установка электрической розетки на гипсокартон – одна из самых частых электромонтажных задач, с которой сталкиваются начинающие мастера во время ремонта квартиры или дома.

Соблюдая все правила техники безопасности, следуя пошаговой инструкции и приняв во внимание тонкости и секреты, которыми поделились профессиональные электрики, эта работа не станет камнем преткновения для вас.

Есть опыт установки розетки в стену из гипсокартона? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Советы от специалистов

  1. Ручки всех используемых при установке инструментов должны быть изолированными.
  2. Монтаж можно проводить только в обесточенной квартире.
  3. Следует избегать контакта оголенных кабелей с телом.
  4. Каждый провод перед подключением нужно проверять указателем фазы.
  5. При ударе током главное – оперативно среагировать.

Электрический ток силой в 10 мА при воздействии в течение 0,3 сек. (именно столько требуется среднестатистическому человек для реакции) вызывает лишь легкий испуг и непроизвольные ругательства. Ток той же силы за 1 сек. вызывает озноб и болевые ощущения, а за 10 с – потерю сознания и остановку сердца.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
