Вентиляция для газового котла в частном доме требования

Схема вентиляции

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

  1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
  2. Вентиляционный канал должен быть герметичен.
  3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
  4. Система должна состоять из негорючих материалов.
  5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
  6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

  1. Пространство от горизонтальной трубы до потолка не менее 20 см.
  2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
  3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
  4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
  5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
  6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

  1. Оборудуется канал для выведения дыма.
  2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Вентиляция в котельной частного дома

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

  1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
  2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25 3. Считаем – k = (6-3) * 0,25 3 = 3,75.
  3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
  4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

  1. Выход горизонтально в стену.
  2. Выход в стену с изгибом и подъёмом.
  3. Вертикальный выход в потолок с изгибом.
  4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

  • газовый котёл;
  • угловой коаксиальный отвод;
  • коаксиальная труба;
  • отводчик конденсата;
  • фильтр;
  • защитная решётка;
  • горизонтальный и вертикальный наконечники;
  • накладка на крышу.

Вентиляция для газового котла в частном доме требования

Система естественного вентилирования для газового котла на практике не предъявляет каких-то особых требований. Горение без кислорода невозможно, поэтому приток воздуха снаружи должен быть достаточным как для всего дома, так и для его котельной, в которой он больше всего расходуется. Тяга и вывод продуктов сгорания также зависят от мощности этого притока. Для мощных нагревательных агрегатов необходима дополнительная масса воздуха. Ее обеспечивает принудительная (искусственная) .

Вентиляция кухни с газовой плитой

Монтаж вентканалов для газового котла в различных зданиях устанавливают с учётом похожих требований. Исключение составляют котельные, где стоит агрегат с коаксиальным дымоходом. Схема вентиляции газового котла в частном доме предусматривает автономный приток воздушных масс.

К помещениям, где стоят газовые котлы, предъявляют следующие технологические нормы:

  • К дымоходу подключают не более двух газовых приборов, независимо от их расположения по отношению друг к другу и к дымоходу.
  • В частных домовладениях вентиляционную систему для газового агрегата делают максимально герметичной. Нельзя допустить даже минимальных протечек угарного газа или копоти, опасных для жизни. Места стыков дымоходных каналов обрабатывают герметиком, который устойчив к повышению или понижению температуры.

Для помещений с газовыми агрегатами в частных домах устанавливают следующие виды вентиляционных систем:

  • Естественные и механические;
  • Вытяжные, приточные и комбинированные, исходя из их предназначения;
  • Канальные или бесканальные по конструктивным особенностям.

Если вентиляцию устраивают в котельной, где установлен газовый котёл с открытой камерой сгорания, принимают во внимание такие моменты:

  • наличие вентиляционной шахты для вывода угарного газа на улицу;
  • монтаж общей системы вытяжной вентиляции;
  • наличие приточной вентиляции, которая затягивает воздушные массы с улицы в котельную (учитывают щели и зазоры в окнах и дверных проёмах).

При выборе котла для отопления дома, следует правильно рассчитать его мощность, чтобы оправдать затраты на обустройство вентиляции. Количество подачи кислорода должно соответствовать потребностям агрегата для того, чтобы пламя в горелке не давало копоти. Если этого не учесть, то на теплообменнике быстро образуется слой сажи и КПД котла упадёт. При подсчёте требуемого притока воздуха следует учесть объём котельной.

Вентиляция для газового котла в частном доме требования

Требования к вытяжке газового котла в частном доме обязательны к исполнению, их соблюдение будет гарантом безопасной эксплуатации оборудования.

Если в котельной не хватает притока воздуха, снижается объём кислорода, и может появиться обратная тяга. Как следствие — угарный газ направится в помещение. Особенно это опасно, когда отопительный агрегат устанавливают в кухонной зоне. При поглощении кислорода вредная атмосфера в помещении приведёт к тому, что у жильцов появятся признаки кислородного голодания: боль и рези в глазах, слезотечение, головокружение. Это значит, что воздуховод для газового котла в частном доме не выполняет свою задачу.

Рассмотрим подробно работу различных типов вентиляции в помещении с газовым котлом:

  • Для механической тяги требуется монтаж вентилятора. Его устанавливают в вентиляционную решётку на подаче воздуха в помещение. Естественная тяга отличается тем, что перемещение воздушных масс происходит за счёт разницы давления в помещении и за окном. Но даже в этом случае, при нормальной тяге, монтаж небольшого вентилятора не помешает. При механическом типе вентиляции создаётся принудительный приток кислорода и эффективно выталкивается отработанный воздух.
  • Иногда в котельных устанавливают комбинированную систему вентиляции — приточно-вытяжную. Комбинация механической и естественной вентиляции создаёт хорошие условия для безопасной работы газового агрегата.
  • Простейшая вентиляционная система — бесканальная. Это специальные отверстия в потолке или стенах, иногда соединяющие два помещения, например, кухню и санузел.
  • При высокой загазованности и запылённости квартиры или дома устанавливают канальную вентиляцию. Это просчитанная система трубопроводов, которые идут по зданию. Расположение труб и их диаметр рассчитывает специалист.

Приточная вентиляция требуется для того, чтобы не просто дать возможность зайти воздуху с улицы, но и отфильтровать его, охладить или согреть по ситуации.

В квартирах и частных домах ставят оборудование небольшой мощности. Такая система тихо работает и создаёт комфортные условия для жизни. Современные воздуховоды хорошо вписываются в интерьер.

Простейшим способом организации этой системы является установка приточного вентилятора.

Делается это по схеме аналогично монтажу вытяжного вентиляционного прибора.

Вентиляция в котельной – это обязательно требование правил безопасного использования газовыми отопительными приборами. Невыполнение сопряжено с рядом проблем, как административного характера, так и повышенной вероятностью возникновения чрезвычайной ситуации.

Так как скопление угарного газа и прочих продуктов горения представляет опасность не только для непосредственного владельца газового котла, то соответствие системы вентиляции нормам СНиП тщательно проверяют газовые службы еще на этапе приемке оборудования.

Вентиляция для газового котла в частном доме требования

В свою очередь, использование котла без соответствующего разрешения может привести не только к административной, но в некоторых случаях и к уголовной ответственности.

Угарный газ очень опасен, поэтому система вентиляции должна работать безотказно

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Грамотный подход к установке газового оборудования предполагает наличие эффективной системы проветривания помещения. Сжиженный и природный газ относится к пожароопасным и взрывоопасным объектам. Вентиляция в частном доме для газового котла: нормы и требования определяются Госстандартом и СНиП. Следование правилам пользования газом обязательно. Неукоснительное соблюдение установленных стандартов исключает аварийные ситуации в жилых домах.

При сгорании природного газа выделяются окислы углерода, азота, серы, формальдегиды. Накапливаясь в воздухе, они вызывают вялость, головокружение, слезотечение и развитие тяжелых заболеваний. Кроме этого, продукты горения бытового газа взрывоопасны. Поэтому любое помещение с газовым оборудованием обязательно оснащается вентиляцией.

без кислорода невозможна жизнь

Читать далее:  Сколько потребляет электроэнергии электрический котел типовой расход

вентиляционный канал для газового котла

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Выбор системы газовой вентиляции в частном доме или квартире зависит от типа котла и особенностей котельной.

газовый котел можно установить даже в мансарде

Требования к вентиляции помещения с газовым котлом или кухни с плитой схожи.

Газовые котлы с закрытой камерой сгорания комплектуются коаксиальным вентиляционным каналом, по которому одновременно с улицы подается воздух на горелку и отводятся продукты горения.

Монтаж вентиляции в помещении с газовым котлом должен проводиться с учетом технологических требований и нормативов:

  • К дымоходу подключается не более 2-х единиц газового оборудования вне зависимости от их удаленности и уровня расположения;
  • Продукты горения должны попадать в дымоход на расстоянии не менее 50 см на разные уровни;
  • Если подача осуществляется с одного уровня, в дымоход устанавливается рассечка высотой от 50 см;
  • Вентиляционная система для газового котла в частном доме должна быть абсолютно герметичной. Не допускается минимальная протечка угарного газа и копоти, потенциально опасных для жизни людей;
  • Швы в местах соединений дымоходов обрабатываются герметиком, устойчивым к высоким температурам;
  • Для предотвращения возгорания все составляющие системы обеспечиваются термоизоляцией;
  • Вентиляция предусматривается из расчета: отток в количестве трехкратного воздухообмена, подача в количестве оттока плюс объема воздуха для горения.

идеальная вентиляция котельной

Существуют следующие типы вентиляции для газового котла в частном доме:

  • Естественная и механическая по принципу тяги;
  • Вытяжная, приточная и комбинированная по назначению;
  • Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

  • В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
  • Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
  • Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера.

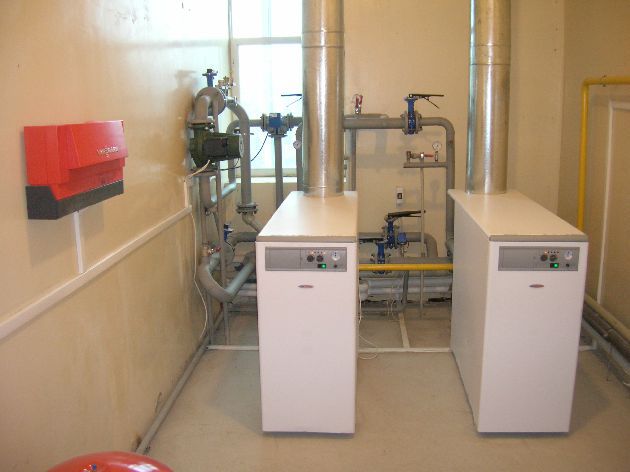

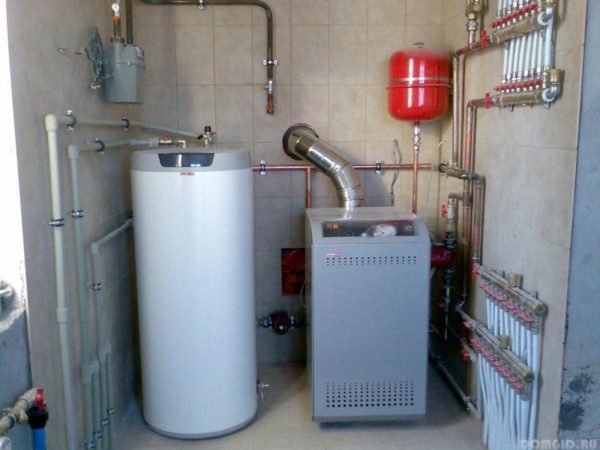

газовая котельная частного дома

газовая котельная частного дома

настенный газовый котел

настенный газовый котел

вытяжной вентилятор

вытяжной вентилятор

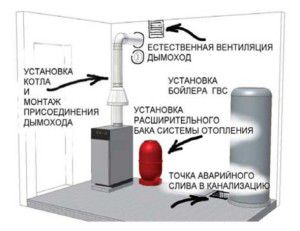

схема естественной вентиляции газовой котельной

схема естественной вентиляции газовой котельной

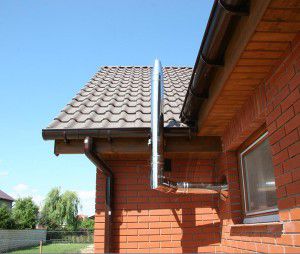

правильный дымоход для вентиляции котельной

правильный дымоход для вентиляции котельной

система вентиляции и отопления

система вентиляции и отопления

  1. Вентиляция по воздухообмену подразделяется на два вида: искусственную и естественную. Искусственную вентиляцию можно создать за счет установки вентилятора, который встраивают в систему воздухообмена. Обычно его устанавливают в ванной комнате. Естественная вентиляция обеспечивается за счет поступления свежего воздуха из окон и входной двери. При использовании данной системы желательно установить небольшой вентилятор, который не позволит нарушить процесс циркуляции воздушных масс.
  2. Вентиляция за назначением подразделяется на приточную вентиляцию, вытяжную и смешанную. Приточная вентиляция создается искусственным образом. С ее помощью достигается дополнительное поступление свежего воздуха в дом, за счет чего создается избыточное давление. Старый воздух при этом выходит через специально созданные вентиляционные каналы. Вытяжная вентиляция работает за счет выхода старого воздуха через вентиляционные шахты. Смешанная вентиляция совмещает оба способа.
  3. По конструкции вентиляция для газового котла может быть с каналом и без него. Канальная используется в случаях, когда требуется максимально хорошо очистить воздух от пыли, важности и пара. Вентиляция без канала осуществляется через стеновые отверстия всех вентиляционных каналов в частном доме.
без кислорода невозможна жизнь

без кислорода невозможна жизнь

газовый котел можно установить даже в мансарде

газовый котел можно установить даже в мансарде

Вытяжная вентиляция для кухни с газовым котлом

идеальная вентиляция котельной

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Устройство вентиляции в кухне с газовым котлом — процесс не сложный. Нужно иметь базовый набор инструментов и небольшой опыт работы.

Для монтажа вытяжной вентиляции понадобятся:

  • вентилятор, оснащённый обратным клапаном;
  • вентиляционная решётка;
  • вентиляционная труба для газового котла соответствующего диаметра.

Этапы выполнения монтажа:

  • Обозначают маркером точное место для размещения воздуховода. Следует учесть, что диаметр круга должен быть несколько большим, чем размер воздуховодной трубы.
  • Перфоратором необходимо просверлить отверстия по кругу (с частым шагом) и одно в центре.
  • С помощью инструментов (молотка и зубила) выбивают середину. Должно получиться круглое отверстие, куда встанет труба.
  • Зазоры следует тщательно заделать монтажной пеной или цементным раствором.
  • Устанавливают вытяжной вентилятор.
  • Завершающий этап — крепление решётки. Это надёжный барьер от пыли, сора и насекомых. Выбирая газовое оборудование для дома, необходимо заранее предусмотреть нюансы вентиляции.

Очень часто в кухнях с естественной вентиляцией воздух нормально не очищается. Проверить это не сложно. Достаточно выкурить одну сигарету и оставить помещение закрытым на 15 минут. Если следы дыма остались, значит вентиляция не управляется со своей функцией. Причин может быть много: ошибка при проектировании здания, недобросовестность строителей, отсутствие надлежащего технического обслуживания системы. Нужно принимать меры.

Требования СНиП 42-01 для помещений с газовой плитой следующие:

  • высота потолков не менее 220 см;
  • наличие вентиляционного отверстия или окна с форточкой;
  • просвет между дверью и полом (или отверстие) не меньше 0,25 кв.м.

Вентканал и дымоход — это не одно и то же

Желательно, чтобы в частном доме было отведено специальное помещение под газовый котел. Такая комната называется котельной. В некоторых домах котел монтируется на кухне. В первом и во втором случае необходимо позаботиться о вентиляции. Циркуляция воздушных потоков может осуществляться естественным и принудительным путем.

Естественная вентиляция допускается, если мощность котла равна 30 кВт. Принцип работы основывается на разнице давлений внутри и снаружи дома. Воздух может поступать через форточки или двери. Такою вентиляцию принято называть неорганизованной. В случае естественной вентиляции с организованным побуждением, монтируются приточно вытяжные каналы с регулируемыми заслонками. Для лучшей тяги можно систему вентиляции оборудовать дефлектором.

Важно! В помещении с газовым котлом система вентиляции позволяет не только обеспечить дом свежим воздухом, но и способствует выведению избыточного тепла от труб и газового котла.

При естественной вентиляции в помещении котельной необходимо позаботиться о монтаже приточных и вытяжных вентканалов. Для этого в стене выпиливается отверстие диаметром сечения 100, 150 мм, в него вставляется воздуховод – часть пластиковой трубы. Все щели тщательно задуваются монтажной пеной. Вентиляционная труба оборудуется сеткой или решеткой, которая не позволяет проникнуть в дом вредителям или пыли.

Обратный клапан поможет обезопасить помещение от возврата воздуха. Вытяжная труба монтируется над котлом, так как продукты сгорания имеют свойство подниматься вверх. Приточный вентканал для газового котла в частном доме монтируется в нижней части котельной, чтобы приточный воздух попадал прямиком в камеру сгорания.

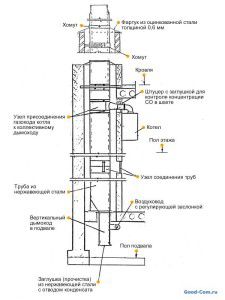

Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

  1. Прежде всего, собираются все элементы системы вентилирования.
  2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
  3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

  • Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
  • Штуцер тройника с ревизией, помогающий удалению конденсата;
  • Хомут крепежный для стен;
  • Проходной патрубок;
  • Канальные трубы (телескопические);
  • Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
  • Наконечник конической формы, используемый в дымоходе для газового котла.
Читать далее:  Ремонт септика Топас: правила обслуживания и профилактики

Вентиляция для газового котла в частном доме требования

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения.

Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.

Комментариев:

  • Основные типы вентиляции в частном доме и их особенности
  • Как проверить вентиляцию газового котла в частном доме?
  • Выбор вентиляционной системы для частного дома
  • Обустройство приточной вентиляции в частном доме с газовым котлом

В настоящее время очень много владельцев жилых домов используют газовые котлы для обогрева. Это позволяет не только создать комфортную и уютную атмосферу в доме, но и помогает сэкономить средства. Однако необходимо помнить, что при использовании данного способа отопления необходима вентиляция в частном доме для газового котла.

Значение вентиляционных систем невозможно переоценить. При отсутствии необходимой вентиляции в домах, где используется природный газ для отопления и приготовления пищи, у жильцов могут возникнуть нарушение здоровья и самочувствия.
Это происходит из-за того, что во время сгорания газа в воздух поступают продукты горения и водяной пар, а недостаточный отвод продуктов горения приводит к недостаточному отводу влаги.

Повышенный уровень влажности приводит к появлению плесени, которая также негативно влияет на микроклимат дома и здоровье жильцов. Особенно опасна плесень и продукты сгорания газа для пожилых людей и лиц, которые страдают легочными заболеваниями. Плохая вентиляция негативно влияет на состояние кожи, возникает состояние повышенной утомляемости, сонливости и головные боли.

Для определения санитарно-гигиенической нормы учитывают вместимость дома, количество проживающих людей и вид их деятельности. При недостаточном воздухообмене воздух становится тяжелым и возникает желание открыть окна для проветривания. Из-за этого температура воздуха внутри дома начинает падать и возрастают требования к расходу тепла, которое необходимо для отопления.

Вентиляция для газового котла в частном доме требования

Из этого следует сделать вывод, что воздухообмен влияет не только на санитарно-гигиеническое состояние дома, но и на энергетические затраты. В старых домах соотношение количества тепла, которое необходимо для вентиляции, с общими затратами на обогрев, составляет около 15%. В новых домах это соотношение значительно выше.

Принцип работы приточной вентиляционной системы очень прост. На крыше дома (обычно над кухней, где установлен газовый котел) устанавливают 2 вытяжные трубы. Они и составляют основу будущей системы воздухообмена. Первая труба будет служить для ввода свежего воздуха внутрь дома, а вторая труба – для вывода.

Вентиляционные проходы следует формировать так, чтобы свежий воздух (например, из спальни) поступал в другие жилые комнаты, а после этого направлялся в кухню, коридор и ванную комнату, где имеются выходные отверстия. Вторую вытяжную трубу используют для вывода воздуха. Обычно она имеет встроенную вытяжку.

Вторую вытяжную трубу подсоединяют к выводящим вентиляционным ходам, которые прокладывают в кухне и санузле. Таким образом, свежий воздух начинает поступать из комнаты и после выталкивается в санузел и кухню, что не допускает скопления влаги и неприятного запаха в доме. Данный способ обустройства вентиляции имеет высокую эффективность.

Модернизация старых дымоходов

план котельной частного дома

план котельной частного дома

Сделать вентиляционную систему кухни с газовой плитой или котлом не так уж сложно. С этим справится любой хозяин, имеющий базовый набор инструментов и некоторые навыки.

Вытяжная вентиляция

Для устройства вытяжной вентиляции газового котла понадобится:

  • вентилятор (лучше с обратным клапаном, чтобы в квартиру или дом не проникал воздух из вне);
  • вентиляционная решетка;
  • труба-воздуховод из ПВХ подходящего к вентилятору диаметра.
схема приточной установки для помещения с газовым котлом)

схема приточной установки для помещения с газовым котлом)

Ход работ:

  • Обозначьте кружком место, где будет отверстие для воздуховода. Диаметр кружка сделайте чуть больше;
  • С помощью перфоратора просверлите отверстия с малым шагом по кругу и одно в середине;
  • Аккуратно, молотком и зубилом выбейте середину и получите круглое отверстие, в которое вставляется труба;
  • Щели между трубой и стеной заделайте пеной или раствором;
  • Установите вытяжной вентилятор;
  • Последний шаг – прикрепите вентиляционную решетку, которая придаст конструкции законченный вид и защитит жилье от насекомых и мусора.

Во время оборудования приточной газовой вентиляции в частном доме следует учитывать несколько важнейших правил.

Основа системы – это приточная установка. Она принимает воздух с улицы, фильтрует, охлаждает или согревает и подает в помещение. Для квартиры или жилого дома подойдет оборудование невысокой мощности бытового назначения. Главный плюс такой вентиляции – тихая работа и обеспечение полного комфорта в помещении.

Простейшим вариантом приточной установки служит приточный вентилятор. Он устанавливается по приведенной выше схеме.

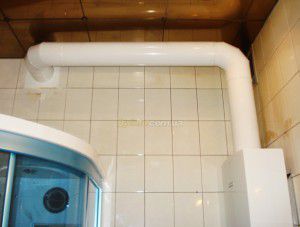

стальные воздуховоды гармонично вписываются в современный интерьер

стальные воздуховоды гармонично вписываются в современный интерьер

Основное требование к вентиляции для газовой колонки – наличие дымохода. Его делают из металлической гофротрубы, стальной или коаксиальной трубы. Наиболее эффективным считается коаксиальный дымоход, поэтому такой вариант вентиляции газовой колонки пользуется большим спросом. Это надежная система, бесперебойно работающая много лет без сбоев и неполадок. Особенности дымохода зависят от мощности газовой колонки.

Любой дымоход для колонки включает:

  • защитный зонт (венчает конструкцию);
  • собственно трубу (делают с термоизоляцией или без);
  • патрубок проходной отделяет трубу от стены дома;
  • крепежи-кронштейны;
  • хомуты устанавливаются на соединениях участков трубы;
  • переходник от трубы к колонке;
  • ревизионное окно чтобы проверять состояние дымохода;
  • емкость для конденсата.

Важно, чтобы на протяжении всего дымохода внутренний диаметр его был одинаков, параметры указаны в инструкции к колонке. Общая длина дымохода от 4 метров. Важно учесть климатические условия, в холодном климате предпочтительнее утеплить дымоход. При установке в частном доме вентиляции для газового котла или колонки конец дымохода выводится на 1 м выше крыши.

  • дымоход снаружи

    дымоход снаружи

    Дымоход должен быть выполнен с учетом всех требований СНиП;

  • К газовой колонке должен подводиться собственный дымоход;
  • Следует обеспечить герметичность отвода дыма, в противном случае возможны утечки газа;
  • Материал для дымохода должен быть устойчивым к воздействию влаги и температуры;
  • Дымоход должен быть жестко и крепко укреплен на стене, без провисаний;
  • Главное, чего необходимо добиться при монтаже вентиляции для газовой колонки это равномерность тяги. Легче всего добиться ее, используя гладкие трубы с круглым сечением;
  • Основной показатель для выбора диаметра дымохода – это размеры входного отверстия;
  • Дымоход устанавливается вертикально, что обеспечивает отличную тягу;
  • В нижней части дымохода оборудуется лючок для ревизии, одновременно через него отводится конденсат.
  • Проходной патрубок устанавливается в стену, снаружи к нему крепится поворот на 90 градусов. Изнутри прикрепляется сама колонка;
  • Снаружи устанавливается труба дымохода. Это делается последовательно, по одному патрубку снизу вверх. Места соединений укрепляются хомутами;
  • Равномерно распределяем крепления по длине трубы и крепим их к стене. Оптимальное расстояние между креплениями 2 м. Труба не должна прогибаться;
  • На верхушку устанавливаем зонт, а в самой нижней части трубы смотровое окошко;
  • По окончанию монтажа проверяем тягу. К дымоотводу подносим зажженную спичку. Если пламя клонится в трубу, работа выполнена качественно.

Вытяжка (вторая труба) устанавливается над отопительным устройством. Обратным клапаном можно оснастить и ее. Тогда через вытяжку воздух не будет попадать в котельную. Над этой трубой ставим колпак для защиты канала от осадков. Простейшая вентиляция готова. Как видим, все просто. Не нужно выполнять никаких расчетов, составлять сложные схемы и так далее.

Второй тип вентиляции – искусственный, предполагает использование механической тяги. Функционирует подобная система за счет специальных вентиляторов. В большинстве случаев применяются канальные устройства. Их подбирают с учетом сечения устанавливаемых вентиляционных каналов.

Искусственная приточная вентиляция организуется исключительно после проведения соответствующего расчета. Самый простой его вариант следующий. Для определения объема воздуха, заменяемого в помещение за 1 час, нам требуется:

  • умножить длину котельной на ее ширину, а затем и на высоту потолков;
  • умножить полученное значение на 3 (требуемая кратность воздухообмена).

На основании полученного результата подбираем необходимый диаметр вытяжки и приточной трубы (они будут одинаковыми).

В редких случаях при организации используется схема смешанной вентиляции. Она представляет собой комбинированную систему. В ней сочетаются элементы искусственной приточной вентиляции и естественной. Обустраивается она с учетом уже изложенных нами требований.

Последний совет. Повысить экономичность и эффективность использования искусственных систем позволяют автоматические комплексы. Они подключаются к котлу и вентиляторам и запускают последние при включении отопительного агрегата. Пока в топке горит газ, вентустановки работают. Как только котел останавливается, прекращают функционировать и вентиляторы.

Это объясняет наличие особых требований по отношению к нему со стороны СНиП:

  • Обязательная герметичность. Продукты горения не должны попадать в котельную.
  • Конфигурация монтируемой внутри вентиляционной шахты трубы напрямую зависит от производительности отопительного агрегата.
  • Выведенная на крышу дымоходная труба должна размещаться выше кровельного конька минимум на 2 м: это обеспечит нормальную тягу.
Читать далее:  Турбодефлектор для вентиляции схемы ротационного дефлектора

Сопроводительная документация содержит указания на подходящее для организации вентиляции сечение труб. Для изготовления дымохода используется нержавеющая сталь или оцинковка

Важно добиваться одинаковости диаметров, используя для этого круглые трубы, имеющие не более 3-х изгибов. Для создания искусственной тяги обычно используется вытяжной вентилятор для котла.

При выборе подходящей модели ориентироваться необходимо на сечение, длину и количество изгибов вентиляционных каналов. Желательно снабдить вентилятором и притоки, и оттоки. Запас по мощности прибора рекомендован в пределах 30%. Благодаря автоматике вентилятор включается параллельно с запуском газового котла, что заметно увеличивает продуктивность вентиляции. В основном практикуют монтаж автоматику совместно с кондиционером, что позволяет прогревать воздух по ходу работы.

В настоящее время устройство кирпичных дымоходов для газовых систем отопления не рекомендуется по следующим причинам:

  • Конструкция современных котлов предполагает достаточно высокую эффективность процесса сгорания топлива. Поэтому температура дымовых газов в том месте, где производится подключение выходной трубы, достаточно низкая (где-то в районе 100°C). При движении вверх эти газы быстро охлаждаются и превращаются в конденсат (температура точки росы для продуктов сгорания газа 40-60°C), который оседает на стенках дымохода;
  • Подобные процессы могут наблюдаться и в дымоходах обычных печей, однако, продукты сгорания топлива газовых котлов кроме воды и углекислого газа содержат примеси серы. Именно они, оседая на стенах дымоходной трубы, наносят ей наибольший вред;
  • Существует мнение, что дымоход из кирпича будет наиболее дешевым вариантом. Но если принять во внимание трудоемкость и время, которое придется потратить на его монтаж, экономия получится довольно сомнительная.

Сегодня самым популярным материалом для дымоходов является нержавеющая сталь. Вытяжки из нержавейки имеют оптимальную круглую форму, устойчивы к агрессивным воздействиям, обеспечивают простое подключение и пожаробезопасность.

https://www.youtube.com/watch?v=R_sSXf4UU1c

Существуют два разных способа гильзования:

  1. Установка труб из нержавеющей стали
    . Диаметр трубы должен соответствовать выходному оголовку котла, а ее высота – высоте кирпичного дымохода. Межтрубное пространство засыпается негорючим теплоизолятором (керамзит, перлит, пеностекло). Такое решение обеспечит утепление дымохода и существенное уменьшение количества образующегося конденсата.
  2. Внедрение эластичного вкладыша из специального полимерного материала.
    Эта технология называется Furan-Flex и заключается в том, что гибкий наполнитель расширяется под действием пара, который нагнетается снизу при помощи специального генератора, и принимает форму выходного канала. Диаметр дымохода при этом практически не изменяется. Метод довольно перспективный, обеспечивает несложный монтаж защитного покрытия, но значительно дороже, чем вариант с металлическими трубами.

Собирают дымоход снизу вверх, начиная от оголовка котла. В самом начале и через каждые 3-4 метра устанавливают кронштейны для жесткого крепления труб к стене.

Внутренняя дымоходная система одинаково хорошо подходит как для настенных, так и для напольных котлов. Ее основное преимущество заключается в том, что практически вся вытяжная труба находится внутри помещения и не требует серьезного утепления. Главное – обеспечить пожаробезопасность и герметичность всех стыков.

  • В стенной проем выводится отрезок трубы на расстояние не менее 25 см (если стена обработана негорючими материалами, то это расстояние по СНИП можно уменьшить до 5-10 см);
  • При помощи поворотного колена собирается вертикальный участок. Стыки уплотняются огнеупорной смесью, затем их можно дополнительно защитить и укрепить хомутами с резьбовой стяжкой;
  • Через каждые 1-2 метра конструкция закрепляется при помощи настенных кронштейнов;
  • После сборки дымоход обрабатывается антикоррозийным покрытием и утепляется негорючими материалами (чаще всего минеральной ватой).
  • При обработке поверхностей, рядом с которыми проходит дымоход, необходимо использовать только огнеупорные материалы;
  • Монтаж всех стыков, межэтажных и подкровельных соединений должен обеспечивать абсолютную герметичность.

    Ни в коем случае нельзя устраивать стык между трубами внутри перекрытий;

  • Очень важно правильно подобрать размеры всех отверстий. Их надо выбирать, учитывая не только диаметр трубы, но и толщину слоя утепления и термоизоляции.

Способы организации воздухообмена в котельной

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома

Для мощных газовых котлов требуется отдельное помещение

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную

Данный пример подтверждает важность вентиляционной системы в любом помещении.

В закрытой котельной, имеющей небольшие размеры и площадь, очень важно правильно разработать систему циркуляции воздуха, так как это влияет на скорость поступления кислорода в камеру сгорания топлива, КПД котла и отопительной системы. .

Естественный воздухообмен осуществляется максимально просто — путем пробивания выводного отверстия в стене, расположенной напротив котла. Для вывода отработанного воздуха и газов применяется труба расчетного диаметра с задвижкой для регуляции оттока из помещения.

Чтобы естественная система воздухообмена работала эффективно, необходимо создать тягу. Для этого вентиляционную трубу располагают вертикально, чтобы ее высота превышала 3 м. Если возможно проложить только горизонтальный воздуховод, его необходимо оснастить вентилятором.

Вентиляция для газового котла в частном доме требования

Основные преимущества естественного проветривания котельной — простота сооружения, экономичность, энергонезависимость. Но данная система не позволяет контролировать приток воздуха в помещение, зависит от факторов внешней среды (погоды).

Проветривания котельной

Если отопительное помещение укомплектовано системой нагрева воды, лучше обустроить в нем механическое проветривание. Сооружать данную систему следует из огнеупорных материалов, чтобы она могла выдержать высокие температуры. Она может состоять как из вертикальных, так и горизонтальных каналов — на качество работы это не влияет.

Оптимальный вариант организации воздухообмена в котельной — комбинация естественной приточной и принудительной вытяжной систем. При этом необходимо чтобы отверстие, предназначенное для забора воздуха естественным путем, находилось на безопасном расстоянии от котла. Если подаваемый воздух будет направлен, это грозит воспламенением.

Подаваемый воздух

Современные котлы укомплектованы специальными датчиками, координирующими их работу с учетом факторов окружающей среды. Данные системы состоят из калориферов, вентиляторов, фильтров, позволяющих не только поддерживать благоприятный микроклимат в отопительном помещении, обеспечивать нормальное функционирование , но и сэкономить на ресурсах.

Более компактной, но дорогостоящей является приточно-моноблочная вентиляция, позволяющая объединить в одном корпусе все установки. Она имеет качественную звукоизоляцию, поэтому работает бесшумно.

Другие варианты

Приточно-вытяжное вентилирование может быть совмещено с кондиционированием. Механический приток и вытяжка обеспечат оптимальный температурный режим в комнатах в любой сезон. Зимой воздух будет нагреваться за счет калорифера, а в теплое время — охлаждаться в специальной секции. Минус такой системы — большие габариты и шумность.

Самый эффективный способ и наиболее распространенный — монтаж вытяжки над плитой. Это устройство оснащено вентилятором, который вытянет дым и угарный газ. С помощью вытяжки осуществляется принудительная вентиляция в кухонной зоне.

В продаже имеются два вида вытяжек:

  • Выполняют функцию фильтрации и рециркуляции воздушных масс. Такое оборудование не является частью вентиляционной системы, так как оно не принимает участие в воздухообмене.
  • Выводят отработанные газы наружу. Обеспечивают полноценный вывод загазованного воздуха. Его сменяет поток свежего воздуха с улицы.

О=HхLхS, где H — высота потолков, L — длина, S- ширина помещения.

По нормативам в многоквартирном доме запрещено подключать вытяжку в вентиляционную общедомовую шахту, целиком перекрывая отверстие. Дело в том, что при отключенной вытяжке вентиляция не будет выполнять своё предназначение. Проблему решают специальные вентиляционные решетки для двух каналов.

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

  • Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
  • Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
  • Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Отвод продуктов сгорания от нескольких котлов

В правилах эксплуатации систем отопления указывается, что при использовании нескольких газовых котлов для каждого из них необходимо подключение к отдельному дымоходу. Однако если такие котлы устанавливаются в уже построенных домах, допускается более гибкий подход: несколько напольных или настенных агрегатов могут использовать коллективную вытяжную систему при условии соблюдения расстояния между местами ввода продуктов сгорания в 75 см по высоте.
При этом площадь сечения дымохода должна быть не меньше площади самого широкого выходного патрубка всех подключенных котлов.

Монтаж дымохода для газового котла — не менее важная процедура, чем выбор самого теплового агрегата или расчет и проектирование трассы системы отопления. При соблюдении всех приведенных в статье правил вы получите эффективную и безопасную систему отвода отработавших газов, которая обеспечит комфорт и уют в вашем доме, какие бы морозы ни бушевали за окном.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
