Труборез для стальных труб: подбор устройства и инструкции по применению

В каких случаях без трубореза не обойтись

Пластиковые трубы довольно легко поддаются резанию. Для этого можно использовать ножовку, обычный нож с зубчатым лезвием, болгарку. Однако получить с их помощью ровную линию сразу не удастся, его необходимо будет дополнительно обрабатывать. Это лишние трудозатраты, потеря времени.

Между тем технология стыков требует, чтобы срез был обязательно перпендикулярным и чистым. Поэтому, когда фронт монтажных работ большой, для ускорения работ и обеспечения их качества лучше воспользоваться специальным инструментом – труборезом.

Используют труборезы при:

  1. Нарезании пластмассовых отводов для укладки домашних сетей водоснабжения, отопления, теплых полов.
  2. Ремонтных работах, когда необходимо удалить поврежденный участок отвода.
  3. Демонтаже старых или поврежденных трубопроводов.

Как классифицируются труборезы

Перед выбором трубореза необходимо учитывать, что это универсальный инструмент. Понятно, что, монтируя отопительную систему, водоснабжение и канализацию, используют различные трубы, которые, соответственно и нарезаются на куски различными устройствами. Существуют труборезы, которые можно использовать для нарезки нескольких типов труб, но это бывает редко.

В основном, труборез рассчитан на использование при работе с определенным материалом. Поэтому необходимо вначале определиться с типом труб, которые понадобятся вам для работы, и только после этого идти в магазин покупать труборез.

При проведение работ небольшого объема, домашний матер может обойтись роликовым труборезом для стальных труб, который является в этом случае универсальным инструментов – им можно резать не только металлопластиковые, но и медные трубы.

Труборез для стальных труб: подбор устройства и инструкции по применению

Ручной роликовый труборез для стальных и медных труб

Существуют модели труборезов, которые предназначены для податливых и мягких материалов, которые либо не смогут справиться со стальными трубами, либо их использование ограничится одним разом – на большее их не хватит.

Как правильно резать металлопластиковые трубы

В зависимости от поставленной задачи исполнителем может быть использован один из способов резки стальной трубной продукции:

  • с помощью труборезного инструмента;
  • электромеханической дисковой пилой;
  • резка труб газовая;
  • плазменная резка;
  • на специальных трубоотрезных станках;
  • на особых абразивно-отрезных станках;
  • на ленточнопильном станке;
  • машиной для резки.

Получение отрезков стальных труб с помощью ножовок приемлемо только в домашних условиях либо в мастерских, поскольку процесс отличается трудоемкостью и низкой точностью. Применение электрических инструментов позволяет увеличить скорость и качество работ.

Специальные машины для газовой и плазменной резки способны обеспечить высокую точность и хорошее качество кромок во время обработки нестандартных и стандартных труб. Такие мобильные и универсальные устройства с механическим или ручным приводом могут выполнять резку под углом или с разной толщиной реза.

В промышленных условиях для резки применяют электрическое оборудование особых конструкций

Наиболее высокоточной является лазерная резка, однако ее применение не всегда целесообразно из-за значительной себестоимости процесса. Станочное оборудование для резки труб из стали применяется в массовом и серийном производстве т. к. позволяет получать заготовки идентичные по размерам. Такой способ не ограничен по сечению и материалу изготовления изделий, а также может применяться для пакетного нарезания труб с малыми диаметрами.

Особенностью труборезов ручного типа является их работа за счет приложения мускульной силы человека. При этом есть возможность непосредственного контроля всего процесса. Электрический же механизм имеет массу узлов, которые способны выходить из строя, требуют постоянной очистки и слежения за техническим состоянием.

Ручные инструменты отличаются компактными размерами

С иной стороны, резка стальных труб большого диаметра для трубореза ручного типа не всегда возможна, хотя в устройстве применяется система рычагов для увеличения прикладываемой силы искусственным путем.

На бытовом уровне обычно используются изделия небольшого сечения, поэтому ручной аппарат оказывается более удобным, нежели электрический. Такие механизмы отличаются хорошей эргономичностью и удобством. Кроме того, работу можно осуществлять в приемлемом для человека темпе, а срез трубы не будет иметь каких-либо зазубрин и нуждаться в зачистке перед последующим использованием трубы.

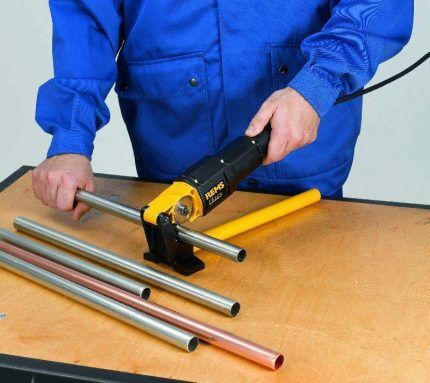

Различают разъемные и неразъемные электрические труборезы. Первый тип инструментов лучше всего подходит для профессионального применения. Он имеет корпус, который разделяется на две части. Такая конструкция позволяет устанавливать труборез на смонтированный ранее трубопровод при необходимости его ремонта.

В качестве элементов для резки используются резцы в количестве не менее 2. В некоторых случаях один из них применяется для снятия фаски, а другой – непосредственно для разрезания. Крепится электрический труборез посредством кулачков. Их число может быть от 4 до 8 в зависимости от размеров. В комплект инструмента обычно включен сервопривод, который контролирует ход резки и предохраняет аппарат от перегрузок. Для работы с толстыми трубами используются специальные разновидности резцов.

На начальном этапе 2 разъемные половины устройства монтируются на трубопровод и относительно него выравниваются по вертикали. При больших диаметрах используются дополнительные накладные кулачки для крепления. Резцы ставят в 2 миллиметра от кромки. Удостовериться в правильности установки можно путем полного оборота резцедержателей. Далее монтируется сервопривод.

При помощи электрических труборезов можно обрабатывать торцы труб

Во время работы автоматически подаются резцы, а электроинструмент позволяет выполнять механическую резку труб, снятие внутренней, наружной фаски, торцевание и снятие фаски с притуплением.

Для резки трубы из стали чаще всего применяется ручной роликовый труборез. Наиболее простой порядок работ имеет следующую последовательность:

  • выполнение разметки объекта по всей длине;
  • смачивание металла маслом или обычной водой;
  • установка трубы в струбцину, которая расположена на труборезе;
  • открытие прижимного блока и вкладывание объекта;
  • приложение режущего ролика к заранее начерченной линии;
  • хорошее завинчивание фиксирующего механизма.

Получить ровный четкий срез можно получить только соблюдая правила резки

Далее выполняется вращение механизма с постепенной его затяжкой, усиливая натяжение в блоке. Если труба имеет большой диаметр, то работа будет более продолжительной, поскольку ролики в инструменте необходимо передвигать по всей окружности изделия, при этом будет прослеживаться их глубокое врезание в материал.

Для металлопластиковых или полипропиленовых труб подходит ручной труборез гильотинного типа. Для разреза необходимо:

  • нанесение метки на месте требуемого разделения;
  • раздвижение ручек инструмента, обхват трубы и их смыкание;
  • нажатие на рукоятку таким образом, чтобы нож гильотины прошел через диаметр изделия.

При смыкании рукояток лезвие должно дотрагиваться до метки, а по завершении процесса потребуется выравнивание профиля по внутреннему диаметру, поскольку он немного сминается во время реза.

Ножовка по металлу – вот единственный инструмент, который долгое время использовался повсеместно при монтаже трубопровода в домашних условиях. Работа долгая, тяжелая и часто некачественная. Этот инструмент придуман недавно. Принципов работы у всех видов и типов всего два.

  1. Труба закреплена стационарно таким образом, чтобы в месте резки пространство по всему диаметру было свободным. К такому типу относится так называемая орбитальная резка труб, при которой инструмент обхватывает изделие, и резец или режущий диск вращается вокруг нее. Такой принцип резки позволяет производить работу в стесненных условиях, непосредственно на стационарных трубопроводах.
  2. Сама машина для резки труб не передвигается, находится в стационарном состоянии. Вращательное движение вокруг собственной продольной оси совершает труба с помощью специального станка. Этот вариант используется на предприятиях для труб большого диаметра и при массовом производстве.

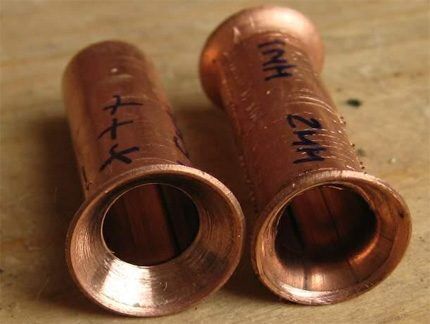

Медные трубки отрезать ножовкой недопустимо. Не только потому, что стружка может попасть внутрь трубы и навредить монтируемой системе. При распиливании или соскабливании металла резцом на торцах появляются зазубрины.

Другое дело, когда используется специальный труборез для медных труб с ручным или электрическим приводом. Главный резак у него — обычный диск-ролик из твердого сплава. Он не режет, а продавливает поверхность.

Медь — мягкий металл, и для его ручной резки не требуется больших усилий. Поэтому электрические резаки используют, как правило, в промышленном производстве при больших объемах работы.

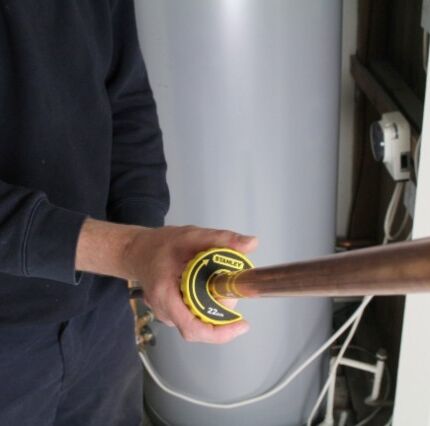

Роллеры входят в категорию компактных мини-труборезов, которыми проще и удобнее выполнять работы в труднодоступных местах. В этой же категории инструментов можно встретить несколько иные мини-конструкции, например, из серии инструментов «MiniCut Pro» от известной компании Rothenberger.

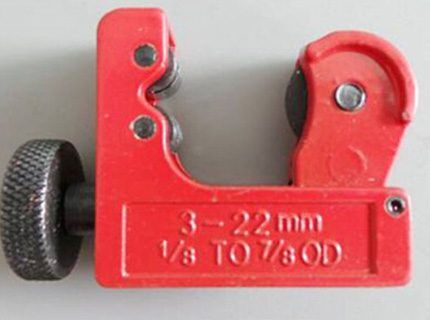

Труборез мини для меди

Такой же малогабаритный инструмент, как роллер – мини труборез медных труб. Пользуется высокой популярностью в сфере монтажа холодильных систем, в частности, бытовых кондиционеров

Виды труборезов

Труборезам «MiniCut Pro» доступны под обработку медные трубы диаметром от 3 до 22 мм. Рабочий радиус резака 38 – 45 мм позволяет работать с трубами, расположенными в непосредственной близости у стен зданий или в условиях наличия прочих препятствий.

С помощью этого вида труборезов, оснащённых двумя направляющими роликами с отрезной канавкой, резка легко выполняется вплотную к отбортовке. Инструмент комплектуется запасными режущими лезвиями в количестве минимум 5 штук.

На нашем сайте есть еще несколько статей, которые посвящены выбору приспособлений для резки труб из различных материалов, рекомендуем к прочтению:

  1. Резка труб из полипропилена.
  2. Раскрой стальных труб.
  3. Резка металлопластиковых труб.

Модель трубореза выбирается с учетом двух основных параметров:

  1. Материала изготовления используемых в работе труб
  2. Толщины стен используемых труб

Труборезы для высоких (тяжелых) нагрузок. Эти труборезы отличаются наличием надёжных защелок, принадлежащих к хомутному типу. Наиболее широко применение таких приспособлений для выполнения работ по резке стальных и чугунных труб, которые имеют диаметр от 12 дюймов и более.

Труборез для стальных труб: подбор устройства и инструкции по применению

Труборезы для тонкостенных труб – металлопластиковых, латунных, медных и стальных труб (нержавеющая сталь).

Читать далее:  Монтаж теплого пола под плитку инструкция по укладке и установке

Труборезы для асбестоцементных и керамических труб. Из труб, изготовленных из таких материалов, монтируются сточные и канализационные системы.

Если различать труборезы по принципу действия, получается еще одна классификация. Они могут быть:

  1. Электрическими
  2. Ручными
  3. Имеющими пневматический или гидравлический привод

Наиболее часто для бытовых целей используются ручные инструменты, которые приводятся в действие исключительно физической силой специалиста. Такие труборезы отличаются простотой, небольшой стоимостью и не требуют, чтобы мастер имел особые навыки и квалификацию.

В отличие от работы с полипропиленовыми трубами, при резке металлопластиковых отводов важно соблюдать точность. ПП трубы соединятся сваркой, которая скроет небольшие огрехи. Металлопластиковые детали стыкуются фитингами, и лишний миллиметр здесь может обернуться неплотным соединением и протечкой в дальнейшем.

Поэтому отметку наносят строго поперек отвода. Инструмент устанавливают так, чтобы лезвие четко совпадало с меткой. Станок и отвод должны быть жестко зафиксированы. Если в руках оператора роликовый труборез, лучше сделать пробный оборот аппарата, чтобы проконтролировать точность установки. Только после этого агрегат приводят в действие.

Перед раскроем поверхность стального отвода промазывают маслом в месте предполагаемого разделения. Это уменьшит температуру в рабочей зоне, очистит внешний периметр и частично снимет окалину.

Размечают линию среза и закрепляют заготовку в корпусе инструмента. Ручкой штока регулируют нажим на режущую кромку и перемещают аппарат по периметру отвода. Усиливая давление, проводят линию. Если лезвия хорошо заточены и имеют необходимую прочность, место разделения получится ровным и не потребует последующей обработки.

Виды труборезов по меди

Медные труборезы делятся на определенные категории. Фактором разделения выступает использующийся в устройстве тип привода. В электрических давление оказывается электрическим двигателем, в пневматических моделях используют усилие пружины, в гидравлических основную работу выполняет давление в цилиндре.

Самыми распространенными являются ручные труборезы. Автоматизация процесса резки и использование устройства с автоматическим приводом целесообразно только в случае промышленных масштабов обрезки труб. Популярными ручными моделями являются телескопические труборезы: с их помощью можно резать трубы разного диаметра, меняя расстояние между рабочими роликами устройства.

Главный инструмент любого трубореза — это стальной нож. Специальный сплав стали аккуратно разрезает медь, оставляя стенки разреза ровными и гладкими. В некоторых современных моделях предусмотрен специальный нож, который помогает снимать фаску с места реза трубы. Если в модели нет встроенного фаскоснимателя, тогда фаску с поверхности места реза необходимо снимать вручную, по окончанию обрезки трубы.

В данном обзоре эксперты магазина «Труборезофф» рассмотрят самые популярные модели труборезов от медных труб от самых популярных на глобальном рынке немецких и американских производителей.

Немецкая надежность и точность

В первую очередь стоит отметить бюджетное решение — телескопический труборез от немецкого бренда Gerat. Модель справляется с медными трубами, диаметр которых не превышает 42 миллиметров. Может использоваться не только для медных, но и для стальных, чугунных, латунных труб. Телескопическая ручка устройства обеспечивает комфортную работу с деталями разного диаметра.

Продвинутой, а соответственно и более дорогостоящей моделью телескопического трубореза является модель с трещоткой «Автоматик», производства немецкого концерна ROTHENBERGER. Быстрая отводка модели в процессе работы обеспечена телескопической направляющей. Наличие автоматической отводки пружины в трещотке делает процесс реза безопасным, комфортным и быстрым. В рукоятке модели есть запасной режущий элемент. Выдвижная система внутреннего гратоснимателя.

Труборез для стальных труб: подбор устройства и инструкции по применению

Одной из лучших моделей труборезов для медных труб является RAS Cu, произведенный немецким брендом REMS. Компактная конструкция устройства позволяет мастеру работать даже в условиях ограниченного рабочего пространства. За резку отвечают 4 ролика, произведенных из современной высокопрочной стали. Телескопическая ручка устройства гарантирует длительную надежную эксплуатацию.

Как правильно резать металлопластиковые трубы

Чтобы работа с инструментом была идеальной и без погрешностей, прочитайте перед использованием прилагаемую инструкцию. Также, специалисты советую для начала сделать несколько тренировочных срезов на ненужной трубе.

Ножницы для пластиковых труб – наиболее простой и дешевый метод реза. Они имеют одинаковые конструкции, разнятся только некоторыми особенностями. Например, рукоятью: в одних моделях она обычная, в других – прорезиненная. Лезвие у всех выполнено из прочной острой стали. Практически у всех есть опора для трубы, что позволяет зафиксировать изделие для получения четкого реза. Рейка с зубцами значительно облегчает резку. Специальная кнопка-фиксатор контролирует угол раскрытия ножниц.

Помимо вышеперечисленных специализированных труборезов полипропиленовые трубы вполне можно нарезать:

  • ножовкой;
  • электролобзиком на тихом ходу;
  • изнутри дрелью с дисковой насадкой.

Одно «НО». Края трубы в результате использования этих “подручных” инструментов получаются рваными. Это не только некрасиво, но и недопустимо.

Перед спаиванием трубные торцы должны быть зачищены от всех заусенцев и выровнены, иначе соединение получится непрочным. Подобная агрессивная резка практически всегда приводит к проблемам на монтируемом трубопроводе в будущем.

Использовать болгарку не рекомендуется. Из-за высокой скорости вращения ее диска полипропиленовая труба начнет нагреваться и плавиться. Подобная ситуация может произойти и при применении электрического лобзика, если его включить на всю мощность.

Этими инструментами пользоваться для разрезки пластика следует только в крайнем случае, когда ничего иного под рукой нет.

Резка трубы ножовкой

Если пластиковую трубу приходится резать ножовкой, то делать это надо, установив ее в стусло, – на весу производить нарезку крайне не рекомендуется, получить ровный аккуратный край так будет сложно

Независимо от выбранного инструмента сильно давить им на полипропиленовую трубу при резке нельзя ни в коем случае. Это касается применения как болгарки, так и профессиональных труборезов.

роликовый труборез для стальных труб

Усилия следует наращивать постепенно, иначе пластик может попросту треснуть. При сильном давлении в трубных стенках из PP могут произойти невидимые глазу разрушения, которые потом приведут к порыву трубопровода.

Есть еще один аргумент против сильного надавливания режущего инструмента на трубу из полипропилена – деформация в плане геометрии. Стенки в месте такого нажима начинают проминаться, из-за чего срез в сечении из круга превращается в овал. А торец для сварки с фитингом должен быть идеально круглым. Придется выправлять его потом калибратором, что потребует времени и сил.

Чтобы не допустить сгиба стенок, в разрезаемую трубу следует вставить пару круглых брусков из дерева чуть меньшего диаметра. Нож должен будет при резании полипропилена проходить между ними. Так пластик точно не согнется, а разрежется как надо.

Резка труб

При резке пластиковых изделий смазывать и охлаждать их водой не нужно, это приходится делать только при разрезании металлических труб

Категорически не стоит для резки использовать ленточную пилу либо циркулярку. Полипропилен слишком мягок и одновременно слишком хрупок для них. С одной стороны, трубу может вырвать из рук, а с другой – без сколов и трещин в месте среза здесь точно не обойдется.

Применять для раскроя труборезы, предназначенные для труб из металлов, тоже не рекомендуется. Ножи у них выполнены из другого материала с несколько иными характеристиками.

Пластик они будут не резать, а рвать. Исключением являются лишь универсальные инструменты для всех видов трубопроводов. Но стоят они немало, это больше вариант для профессиональных сантехников.

Критерии выбора труборезов

Чтобы водопроводная, отопительная или канализационная система была надежной и прослужила длительное время без аварий, без трубореза не обойтись. А особенно важен ровный рез, если трубы подготавливаются для диффузной сварки.

Гильотинный ручной труборез со стальным лезвием.

  • Лезвие инструмента должно быть изготовлено из легированной стали.
  • Каждая модель трубореза имеет два ключевых параметра — это максимальный и минимальный диаметр трубы. При покупке эти показатели следует выбирать так, чтобы один труборез, по возможности, подошел для всех планируемых к монтажу в своих системах труб.
  • Если решено остановиться на сабельной пиле, то следует обращать внимание на длину приобретаемого полотна для резки труб. Оно однозначно должно быть длиннее диаметра
  • При выборе ручного инструмента рекомендуется приобретать модель, корпус которой изготовлен из металла, и лучше, если это будет качественный алюминий. Такие труборезы имеют небольшой вес, поэтому работа с ними более удобна и продуктивна. Алюминиевые инструменты отлично справляются с резкой полипропиленовых труб.
  • Кроме этого, необходимо учитывать, что труборезы могут иметь сменяемые или постоянные лезвия. Со временем эти режущие кромки изнашиваются, притупляются. Постоянные резцы необходимо будет затачивать (а это надо еще уметь делать), а съемные лезвия можно быстро заменить на новые. Если инструмент приобретается для одноразового использования, то стоит приобрести труборез с несменяемым лезвием, просто по той причине, что он дешевле.

Можно привести некоторые рекомендации, какой из труборезов станет оптимальным вариантом для конкретного вида работ (с расчетом на приобретение или взятием в аренду):

  • Монтаж канализационной системы в квартире или доме, производимый разово — цепной или роликовый труборез, или сабельная пила.
  • Часто выполняемые работы с трубами в частном доме или мастерской, в том числе — с целью оказания услуг — гильотинный или роликовый ручной, электрический труборез, или сабельная пила.
  • Для раскроя полипропиленовых труб с диаметром меньше 50 мм — будет достаточно ручного гильотинного трубореза с храповым механизмом.
  • Резка труб РР диаметром 50 мм и выше, а также тонкостенных изделий — роликовый или цепной труборез.

Окончательный выбор изделия зависит и от других факторов, а приведенные рекомендации все же являются ориентировочными.

Подбор наиболее подходящей модели определяется следующими факторами:

  • Объемы предстоящей работы.
  • Категории и типоразмеры трубной продукции.
  • Качество инструмента и удобство работы с ним.
  • Финансовые возможности покупателя.

Для монтажа домашней водопроводной сети или системы отопления будет достаточно ножниц с рейкой-храповиком. Для прокладки внешней и внутренней канализации лучшим выбором будет цепной или роликовый труборез. Когда финансы позволяют, то для укладки полипропиленовых отводов можно приобрести аппарат с функцией снятия фаски.

Читать далее:  Стоит ли покупать робот-пылесос советы экспертов и мнения владельцев

Выбор агрегата из этих категорий во многом определяется финансовыми возможностями покупателя. Электрические приборы намного производительнее, но они и стоят значительно дороже.

Если объем работы ограничивается разовой укладкой домашней сети, нет смысла переплачивать за электрический привод.

От качества режущего элемента во многом зависит производительность аппарата. Резцы, ролики и лезвия со временем теряют свою остроту. Поэтому важно выбрать надежную рабочую кромку.

truborez_dlya_plastikovyx_trub_05

Лучший материал для лезвия — нержавеющая сталь. Угол заточки должен быть равен 30°. Следует учитывать материал при выборе размера лезвий. Так, для резки ПВХ труб подбираются ролики с высотой лезвий 3,5, 7, 4,5, 10,5 и 12,5 мм.

Стоимость ножниц — самых простых ручных приборов массового использования — начинается от 300–400 рублей. Более эффективные роликовые труборезы стоят от 1500–3000 рублей. Цена на профессиональный инструмент стартует с 3,5 тысячи рублей.

Среди производителей режущего инструмента на российском рынке сумели зарекомендовать себя такие компании, как RIDGIT, REED, Stayer, Gerat, Virax, REMS, «Ротенбергер», «Зубр». Проведем краткий обзор их продукции.

Труборез Stayer для реза полимерных труб диаметром 42 мм. Храповая рейка обеспечивает возможность манипуляции одной рукой. Цена 346 рублей.

Телескопический труборез от немецкого бренда Gerat. Устройство позволяет комфортно работать с деталями разных сечений до 63 мм.

Телескопический труборез бренда «Ротенбергер» предназначен для резки многослойных отводов диаметром 35–42 мм. Способен работать в узком пространстве. Оснащен встроенным гратоснимателем.

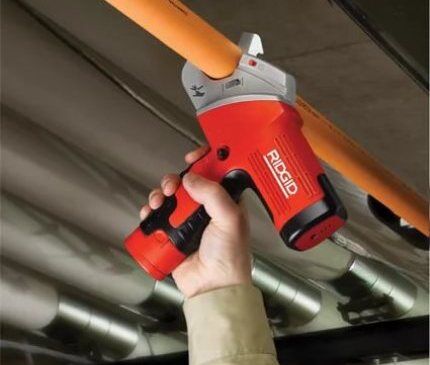

Режущий инструмент для работы одной рукой — RIDGIT PC 1375 ML. Одна из самых удачных моделей известного бренда «Риджит». Прибор разрезает трубы сечением до 42 мм буквально за секунды. Цена 3600 рублей.

Гордость американской фирмы REED — поворотные или роторныe труборезы, применяемые для холодной резки отводов в любых условиях, включая аварийные ситуации.

Труборез медных труб

Ручная гильотина Virax, произведенная для прямой резки ПЭ труб сечением до 225 мм. Стоимость свыше 90 тысяч рублей.

Подбор трубореза основывается на следующих параметрах:

  • виде привода устройства;
  • типе режущего элемента;
  • разновидности зажимного устройства.

В зависимости от типа привода современные труборезы могут быть:

  • ручными. Труборез ручной является наиболее простым устройством и преимущественно используется при самостоятельной прокладке бытового трубопровода. Принцип работы трубореза заключается во вращении рукояти, которая приводит в действие режущий механизм (рисунок выше);
  • электрическими. Труборез электрический приводится в действие двигателем, работающим от сети со стандартным напряжением. Электрическое оборудование позволяет получить более ровный срез. Единственным недостатком устройства является невозможность обрезки тонкостенных труб, которые при воздействии режущего элемента могут деформироваться;

Оборудование для резки труб с электродвигателем

  • пневматическими. Такие устройства работают за счет давления воздуха. Как правило, пневматические труборезы используются профессионалами для резки труб большого диаметра или изготовленных из прочных металлов (например, чугуна);
  • гидравлическими. Устройство работает за счет давления жидкости, расположенной в специальном поршне и не требует подключения к электросети. Мощность оборудования позволяет нарезать трубы разного диаметра и изготовленные из различных материалов.

Устройство, работающее за счет сжатия жидкости

Если требуется проложить трубопровод небольшой длины, например в квартире, то оптимально подойдет ручной инструмент. Если необходимо проложить коммуникации на загородном участке, то целесообразнее приобретать электрический или гидравлический (при отсутствии возможности подключения к электроэнергии) инструменты.

По разновидности режущего элемента все труборезы подразделяются на следующие виды:

  • роликовые. Резка труб производится при помощи подвижных роликов, которых в устройстве может быть установлено от 1 до 4 штук. Роликовый труборез с 1 роликом предназначается для резки труб, диаметр которых не более 50 мм. Труборезы с 3 – 4 роликами прекрасно справляются с резкой труб диаметром более 100 мм. Существенным минусом оборудования является образование шероховатости при резке и невозможность получения ровного среза. Роликовый труборез является универсальным инструментом, так как помогает в работе не только со стальными трубами, но и медными, металлопластиковыми трубами и так далее;

Устройство для резки труб малого диаметра

  • резцовые. Труборезы такого типа оснащаются режущими дисками, позволяющими получить максимально ровный срез. Диски изготавливаются из прочной стали. Резцовые труборезы предназначаются для резки труб с диаметром не более 100 мм, изготовленных из стали или пластика;

Оборудование, оснащенное режущим диском

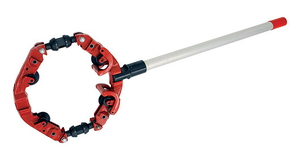

  • цепные. Модели труборезов, оснащенные режущими цепями, оптимально подходят для труб различного диаметра и толщиной стенки до 30 мм. Цепной труборез позволяет получить ровный срез, не требующий дополнительной обработки. Устройства надежны и долговечны.

Устройство с режущей цепью

Вид режущего элемента подбирается в зависимости от размеров труб, подлежащих нарезке и необходимости получения ровного среза в максимально короткие сроки.

Виды зажимов

По принципу фиксации трубы для удобства резки все труборезы подразделяются на следующие виды:

  • хомутные. Фиксация труб производится при помощи встроенного хомута, который позволяет надежно закрепить трубу для выполнения операции. Такие устройства оптимально подходят для резки труб в ограниченном пространстве;

Оборудование с хомутом для зажима трубы

  • рычажные. Труба удерживается в процессе резки путем дополнительного воздействия на рычаг. Рычажные труборезы преимущественно используются для резки пластиковых труб;

Оборудование с рычагом для фиксации трубы

  • винтовые. Труба фиксируется в оборудовании посредством винтового механизма, который одновременно пододвигает механизм для резки трубы на оптимальное расстояние.

Оборудование с винтовым способом фиксации труб

Винтовые труборезы могут использоваться для нарезки труб из разных материалов и разного диаметра. Рычажные механизмы предназначаются для тонкостенных стальных труб, а хомутные труборезы — для прочных стальных труб с большой толщиной стенки .

Выбор устройства для выполнения определённой трудовой деятельности, не всегда можно назвать лёгкой задачей. На рынке строительного оборудования существует огромное количество изделий для резки труб, различных марок и производителей. Поэтому иногда трудно остановить свой выбор на конкретной модели инструмента, не определившись со следующими параметрами:

  • Труборез для металлических трубНеобходимое качество резки, которое установлено техническим заданием на выполнение работы. К качественным показателям можно отнести наличие заусениц на торцах обрабатываемой детали, шероховатость поверхности, степень оплавления краёв резки.
  • Объём изготовления деталей зависит скорость резки, которую способен выполнять инструмент.
  • Основные параметры заготовок.
  • Навыки оператора для выполнения резки.

Американская технологичность и универсальность

Роликовый труборез для медных труб

Ведущим производителем труборезов на глобальном рынке является американская компания Ridgid. Среди моделей американского бренда, предназначенных для медных труб, в первую очередь стоит отметить труборезы с винтовой подачей. Вы можете выбрать конкретный подвид в зависимости от необходимого показателя диаметра трубы.

Очень популярным среди современных мастеров является труборез с закрытой подачей, от того же американского бренда Ridgid. Отличительной чертой данного устройства является технология закрытого винта, полностью защищенного таким образом от заедания и возможных засорений отходами реза. Для производства труборезов в данной серии используется современный высокопрочный алюминиевый сплав. Благодаря механизму быстрой установки вместе с высокотехнологичными режущими элементами устройство гарантирует потрясающую производительность.

Впрочем, если вам будет недостаточно данного уровня производительности, стоит обратить внимание на станок для резки труб. Данное устройство применяется в ходе работ с трубами диаметром от 12 до 62 миллиметров. Благодаря компактным габаритам станок можно легко переносить по строительной площадке, что дает ему преимущества популярных ручных моделей труборезов.

Выбор трубореза – механический vs электрический

Труборез для стальных труб бывает ручной и электрический, а далее пневматический и гидравлический. Первый вид инструментов отличается легкостью и простотой в применении. Для выполнения реза достаточно закрепить аппарат в требуемом месте и выполнить несколько оборотов.

Второй вариант механизмов целесообразно использовать при осуществлении обширных работ либо обработке изделий большого диаметра. Благодаря применению более качественных и износостойких материалов для его создания, электрические труборезы для стальных труб подходят для более интенсивного применения.

Электрический инструмент оснащен двигателем, при помощи которого механизм приводится в действие. Такие приспособления более дорогие, чем ручные аналоги, но функционируют быстрее и проще.

Электроинструмент обеспечивает высокую скорость работы

Среди основных плюсов труборезов для работы со стальными трубами выделяют: износостойкость, режущую часть, выполненную из легированной стали, прочность материала, высокую скорость реза при обработке изделий любого диаметра, отличный баланс, ровный и аккуратный срез без лишних вспомогательных манипуляций, а также возможность замены роликов при необходимости в обработке иного типа труб.

Простейший труборез с роликовым ножом

Когда планируется производить монтажные работы по прокладке труб своими силами, без режущего инструмента не обойтись. Поэтому вопрос о том, какой лучше прибор приобрести, механический или электрический, является вполне актуальным.

Резка труб сабельной пилой.

  • Если намечается большой объем работ, которые будут производиться в частном доме на этапе его строительства, то более рационально отдать предпочтение сабельной электрическому пиле, которая впоследствии еще не раз пригодится и на этапе возведения здания, и далее в хозяйстве. Но можно обойтись и ручной моделью трубореза, качественной, чтобы ее хватило на создание всех инженерных систем, где используются трубы.
  • Если же в планах — заняться монтажом трубопроводов на постоянной основе, то из механических вариантов лучше всего подойдет гильотинный или цепной труборез, а из электрических видов лучше приобрести ту же сабельную пилу.
  • Выбирая электроинструмент, не стоит забывать, что ему потребуется электроснабжение, которое не на всех объектах бывает подключено. Даже прибор, работающий на аккумуляторе, требует периодической подзарядки. Поэтому наличие электроинструмента часто не избавляет от необходимости иметь в запасе еще и ручной.
  • Если работы будут производиться в квартирных условиях и разово, то, как правило, приобретается одна из из простейших недорогих механических моделей. Они более доступны по цене, просты в применении.
Читать далее:  Сколько по времени моет посудомоечная машина

Использование ручного гильотинного трубореза в домашних условиях.

  • Для работ в квартире более подходящим является компактный ручной механический труборез, которым можно пользоваться в условиях небольших помещений. Это позволит производить раскрой труб непосредственно на месте их дальнейшего монтажа.

Чтобы сборка трубопроводной магистрали была качественной, любой из моделей трубореза необходимо научиться пользоваться. Поэтому перед тем как производить «чистовую резку», следует немного набить руку на отрезке трубы. Стоимость полипропиленовых труб невысок, и всегда можно позволить себе приобрести лишний метр для подобной тренировки, да и вообще — на всякой случай.

Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.

При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.

Электрический труборез

Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта

Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.

Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.

Качество среза при раскрое роликом

Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.

Короткие отрезы медных труб труборезом

Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным

При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.

В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.

Если требуется сделать несколько резов для монтажа водопровода в частном доме или квартире на участке от стояка до какой-либо сантехники, то это просто идеальный выбор. Однако при больших объемах работы усилий и времени на резание им труб уйдет немало.

Аккумуляторный труборез

Ручные труборезы приводятся в действие исключительно за счет мышечной силы монтажника – если в планах стоит самостоятельный монтаж длинных трубопроводов в коттедже, то стоит приобрести электроинструмент

Электрическое оборудование обойдется дороже механического аналога. Но оно сильно облегчает и ускоряет процесс нарезки полипропиленовых труб. Края в результате получаются более ровными. Прикладывать усилия для нажатия на рукоятку в этом случае не приходится, нужно лишь удерживать электрический труборез точно по линии реза. Ошибки при этом практически исключены.

Любому электроинструменту для работы требуется питание. Если с этим проблемы (электричество к только что возведенному дому еще не подключено или постоянно происходят аварии), то лучше предпочесть ручной труборез. Придется потрудиться и приложить силы, но зато монтаж водопровода и канализации будет исполнен вовремя без задержек.

Ручной труборез имеет компактные размеры. Нередко громоздкий электрический аналог подвести к уже смонтированному трубопроводу, чтобы сделать в него врезку, просто невозможно. А вот ручными ножницами выполнить такой разрез получится без проблем.

Альтернативой обоим этим вариантам трубореза является электрооборудование со съемным аккумулятором. Подобный инструмент весит всего 1,5–2 кг. Электропривод облегчает процесс резки, но розетку для подключения таких “ножниц” при этом искать не приходится. Аккумулятора обычно хватает на пару сотен резов, чего вполне достаточно для полноценного рабочего дня.

Популярные производители

Продукция для резки стальных труб на современном рынке представлена такими компаниями: Virax (Франция), Kraftool (Германия), Rothenberger, Super-ego и другими.

Французский производитель Virax выпускает профессиональное оборудование для обработки труб из стали и других материалов. Среди такого инструмента выделяют газовые и сантехнические ключи, резьбонарезные станки, гидравлические трубогибы, роликовые труборезы, тиски и трубные прижимы, гратосниматели, фаскосниматели.

Чтобы оборудование было надежным и служило долго, нужно отдать предпочтение известной фирме

Немецкая фирма Kraftool завоевала широкую популярность благодаря универсальности, высокому качеству и надежности продукции.

Еще один немецкий концерн – Rothenberger – работает на рынке более 60 лет. Основные позиции продукции этого изготовителя такие:

  • монтажный инструмент;
  • ручные опрессовщики и изделия для заморозки труб;
  • инструменты и материалы для работы с медными, стальными и пластиковыми трубами;
  • оборудование для осуществления прочистки трубопроводов;
  • установки алмазного бурения.

Тайваньская компания Jonnesway предоставляет пожизненную гарантию на труборезы при условии соблюдения всех эксплуатационных правил.

Без трубореза качественный ремонт магистралей и резка стальных труб практически невозможна. Благодаря этому инструменту можно обеспечить хорошую чистоту, точность и прямолинейность среза.

На сегодняшний день на рынке представлен обширный товарный ряд, поэтому вопрос, чем резать трубы, не возникает. Покупатель сможет произвести сравнение и подобрать нужную модификацию по характеристикам и стоимости.

Однако, если планируется приобретение трубореза известной и распространенной компании, важно удостовериться, что это не подделка.

Rothenberger

Ножницы для полипропиленовых труб широко представлены в линейке Rothenberger. Изделия отличаются высоким качеством, удобством в использовании и небольшим весом. Они способны разрезать трубу диаметром от 6 мм до 43 мм. Повышенная прочность режущей части и корпуса позволяет осуществлять ручную резку толстостенных трубопрокатов, не оставляя дефектов и делая отрез ровным.

Ручки трубореза с фиксатором, что предполагает возможность безопасного хранения и транспортировки. Для удобства рукоятка специально сделана  прорезиненной, благодаря чему мастер сможет на протяжении долгого времени работать без повреждения кожи на ладонях.

KRAFTOOL

В продаже в основном представлены экземпляры для дома и бытовых нужд. Они способны разрезать трубу диаметром до 42 мм.

Ножницы для труб ПВХ имеют длительный период эксплуатации (отличаются слоем антикоррозийного покрытия на металлических частях) и небольшой вес.

Valtec

Товары Valtec в основном представлен инструментами гильотинного типа. Ножницы для ПВХ рассчитаны для диаметра трубы менее 32 мм. Присутствие храпового механизма позволяет достигать качественного разреза трубы и получение ровного торца.

После использовании не надо самостоятельно возвращать стопор в начальное состояние, это происходит автоматически за счет действия пружины. Так же обладают маленьким весом.

Inforce

Линейка компании уступает аналогичным производителям, однако изделия имеют хорошее соотношения стоимости и качества. Инструментарий с храповым устройством предназначаются для труб диаметром до 42 мм и имеющие малый вес. Острое стальное лезвие, способно сделать срез без шероховатостей и прочих недостатков.

Из изъянов можно выделить наличие рукоятки из металла. Резиновые накладки отсутствуют, что предполагает неудобную эксплуатацию и невозможность продолжительного применения для строительных целей. Данное сравнение идет не в пользу компании Inforce.

Роликовые или резцовые

Роликовый труборез – великолепный способ сделать качественный рез полимерной трубы. Он имеет направляющие и режущие ролики. Принцип работы прост: труба прокатывается между роликами.

Резцовые труборезы состоят из пресс-механизма, рамы, ручки и специальных резцов. Именно они играют роль ножа. Принцип работы достаточно прост:

  • разметить необходимую часть трубы;
  • закрепить труборез по метке;
  • равномерно сжимать ручки;
  • плавно прокручивать инструмент;
  • увеличивать силу нажатия;
  • прокручивать несколько раз.

Выполняя все действия последовательно, очень скоро труба обрежется в нужном месте. Большим преимуществом резцовых труборезов для пластиковых труб можно назвать:

  1. Отсутствие заусениц, рваных краев.
  2. Отсутствие трещин и повреждений на изделии.
  3. Точный ровный срез, который удобно монтировать с использованием фитинга, раструба или сварки.

Инструкция по эксплуатации

Ножницы для труб на рынке представлены ручными и электро- моделями. Внимательно ознакомьтесь с инструкцией в упаковке к вашей модели. Нюансы эксплуатации труборезов отличаются, но есть и общие принципы.

Обычно труба помещается в труборез исключительно перпендикулярно. Между торцами должен быть обязательно прямой угол, что особенно значимо при сварных и фитинговых соединениях.

Также необходимо контролировать процесс фиксации ручки инструмента, так как это может повлиять на размер заготовки.

Подробнее с инструкцией по эксплуатации инструмента вы сможете ознакомиться на видео ниже.

Как пользоваться ручными ножницами:

  1. Отмерить отрезки труб и сделать соответствующие отметки.
  2. Поместить участок трубы в приспособление, разместив его таким образом, чтобы лезвие располагалось над меткой. Можно предварительно самостоятельно сделать небольшой разрез .
  3. Плавным, но сильным движением нажимаем на рукоять трубореза. Труба должна быть размещена точно перпендикулярно, важно следить, чтобы не было случайной смены расположения.
  4. После разрезания проводят обработку концов трубы, если это необходимо.

Таким образом, выбор инструмента для разрезания труб требует времени и предварительной подготовки и должен обладать малым весом. Требуется в первую очередь узнать диаметр и длину трубопровода.

Для определения производителя воспользуйтесь рейтингом известных фирм, их продукция будет качественно функционировать. Также перед началом процедуры рекомендуется ознакомиться с видео уроком, как ровно отрезать трубу.

Смотреть видео

Аккумуляторные

Один из самых молодых видов труборезов для пластиковых труб – аккумуляторный. Всего несколько лет назад он стал широко реализовываться. По сути, это тот же аналоговый труборез, но с электродвигателем. Крохотный мотор приводит в действие весь механизм, благодаря чему значительно увеличивается скорость реза.

В среднем на рез уходит до 7 секунд — это является его главным преимуществом, в сравнении с аналогом. Однако при таком достоинстве у данного вида есть нюанс: диаметр труб не может превышать 42 мм. Трубы большего диаметра, увы, режутся другими приспособлениями. Есть, конечно, электрические труборезы, но многие из них достаточно неудобны в бытовом использовании и применяются только в промышленных масштабах.

На видео более подробно показано, как пользоваться труборезом. Что касается выбора, то он зависит от интенсивности использования. Если труборез необходим для разовой работы и в дальнейшем вряд ли понадобится, можно выбрать наиболее простые варианты, те же ножницы или ролики. Однако, если инструмент будет использоваться часто или важно, чтобы дома был качественный инвентарь, то, конечно, чаша выбора склонится в сторону аккумуляторного.

Также при выборе желательно обращать внимание на ручку инструмента. Она должна быть массивной и прорезиненной, это позволит удобно держать ее в руках. Прорезиненная насадка не позволит инструменту скользить при работе, что, естественно, скажется на качестве реза.

https://www.youtube.com/watch?v=9F3DpQhnM2U

Чтобы сделать окончательный выбор, следует учесть все изложенные рекомендации. Тогда потраченные средства действительно принесут пользу, а подобранный вариант будет служить столько, сколько нужно, выполняя все необходимые задачи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
