Как нарезать резьбу на водопроводной трубе обзор способов

Шаг, профиль и глубина резьбы

При соединении металлических труб и различной запорной арматуры (например, переходников или муфт) применяется резьбовое соединение. Основные характеристики резьбы это:

  • глубина;
  • профиль и угол профиля;
  • шаг резьбы;

Глубина – это расстояние от начала резьбы и до конца трубы;

Профиль – поперечное сечение витка. Оно может иметь форму различных геометрических фигур. Например, прямоугольника или треугольника.

Шаг резьбы – определяется расстоянием между соседними витками.

Существуют разные виды резьбы. Каждый из них применяется для решения определенных задач.

Как нарезать резьбу на водопроводной трубе: обзор способов

Не многие задумывались над тем, как подключается ввод водопровода в частный дом.

Состоит он из:

  • труб,
  • вентилей,
  • клапанов,
  • кранов и других компонентов.

Собирается все это в единую систему посредством резьбовых соединений.

Для того, чтобы процесс замены старой детали на новую не занимал много времени, и существует резьба.

как нарезать резьбу на трубе возле стены

Иногда приходится сталкиваться с такими случаями, когда самому доводится менять изношенный элемент (например, трубу), а на ней нет пазов.

Как поступить в этом случае?

Выход из создавшегося положения очень простой – своими руками нарезать резьбу. Идеальный вариант – это, когда у вас есть возможность воспользоваться токарным станком.

Но такое оборудование есть далеко не у каждого домашнего мастера.

Оно стоит дорого, и для того, чтобы им пользоваться, нужно иметь определенный опыт и навыки.

Если вам нужно оснастить трубу резьбой, например, для подключения мембранного бака для водоснабжения (написано здесь), можно задействовать один из двух видов приспособлений, предназначенных для нарезания пазов:

  • резьбонарезная лерка,
  • трубный вороток.

С помощью этого инструмента нарезают резьбу в водопроводных и канализационных трубах (зачем нужен гидрозатвор прочитайте здесь), которые применяются в инженерных сетях многоэтажных домов и частных постройках.

Обратите внимание! Если у вас нет никакого опыта в этом деле, то работать с леркой вам будет очень сложно. Так как даже минимальный перекос инструмента неизменно приведет к образованию дефекта.

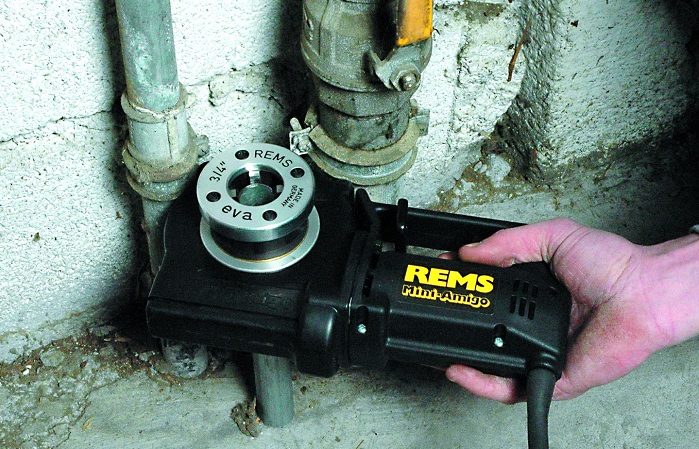

нарезка резьбы электроклуппом

В этом случае, лучше всего использовать вороток, процесс нарезки с его помощью упрощается наличием в конструкции такой важной детали, как — направляющая.

Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета.

Теперь давайте попытаемся освежить в своей памяти, что собой представляет процесс нарезания резьбы:

  • при нанесении пазов на трубы, образовывается винтовая поверхность на внешней стороне пустотелого предмета;
  • винтообразная плоскость играет роль соединительного элемента, который размеренно вращается кругом оси сгонки;
  • шаг резьбы соответствует одному полному витку.

Для того, чтобы место сопряжения водопроводных труб было водонепроницаемым, прочным, и узел мог выдерживать высокий напор в системе, необходимо нарезать резьбу таким образом, чтобы шаг в точности совпадал с шагом стыковочных деталей.

Любите работы по обустройству дома выполнять собственноручно, не привлекая для этого различных мастеров? Самостоятельная установка или ремонт не только позволяет сэкономить средства на вызове специалистов, но и здорово повышает чувство собственного достоинства, ведь верно?

Но что делать, когда нужная труба совершенно гладкая, а вам нужна резьба? Как нарезать резьбу на трубе и не испортить изделие?

Мы подскажем решение этой задачи — в статье рассмотрены различные способы выполнения резьбы, доступные для реализации неквалифицированному исполнителю. Освещены особенности нарезки разных типов резьбы и оборудование, применяемое при этом.

Изложенный материал снабжен наглядными фотоматериалами с изображением инструментов для выполнения резьбы. А видеоролик с рекомендациями поможет детально разобраться со всеми тонкостями этого процесса.

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

Трубные резьбы широко применяются в системах водопроводных и канализационных сетей, поэтому практика нарезки, вручную или автоматически, является деятельностью часто применимой

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

  • цилиндрическая (G/BSPP),
  • коническая (R/BSPT),
  • круглая под запорную сантехническую арматуру (Кр),
  • дюймовая цилиндрическая (американский стандарт NPSM),
  • дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

  • цилиндрическая (G),
  • коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование и системы трубопроводов.

Резать на трубах резьбу можно одним из двух способов – автоматическим (на станках, электроинструментом) или вручную (при помощи ручного инструмента).

Для условий быта, конечно же, более актуальным является ручная технология. Нарезка резьбы на водопроводных или других трубах вручную часто делается с помощью плашки.

Плашки цельные для трубной резьбы, изготовленные из крепкой легированной стали, выпускаются с диаметром корпуса до 65 мм. Под метрическую резьбу выпускаются плашки с диаметром корпуса до 120 мм. На корпусе метрических изделий присутствует символ «М»

трубка с внутренней резьбой

Плашка – простое устройство нарезания резьбы на трубах в домашних условиях. Этот же инструмент успешно применяют и на промышленных станках.

Приспособление выглядит как диск, по внутреннему диаметру которого высверлены несколько осевых отверстий. Кромки этих отверстий образуют несколько резцов (обычно 8-10). Материалом для плашек служит легированная сталь или другие твёрдые сплавы.

Существует несколько видов таких приспособлений:

  • цельные;
  • подпружиненные (разрезные);
  • клупповые (раздвижные).

По форме исполнения плашка выпускается в виде круга, квадрата, шестигранника, призмы. Чаще всего встречаются дисковые (круглые) инструменты. Они используются под нарезку резьбы на водопроводных трубах до диаметра 36 мм.

Для удобства работы с плашками применяются простые воротки с винтами-фиксаторами (ручной инструмент) или резьбонарезные патроны (на токарных станках).

Нарезку резьбы (метрической, конической) наилучшего качества на трубах в режиме ручного действия или на станках дают цельные плашки.

Однако этот вид инструмента за счёт жёсткости собственной конструкции имеет свои негативные стороны. Резцы быстро изнашиваются.

Подпружиненный инструмент под нарезку резьбы отличается присутствием разреза в области одного из осевых отверстий. Наличие разреза снижает нагрузку на резцы, но при этом снижается и степень жёсткости, необходимая для достижения высоких показателей качества резки

Подпружиненные (разрезные) плашки обладают конструкцией менее жёсткой, что делает возможным нарезать резьбу на трубах и при этом изменять диаметр резьбы в диапазоне 0,1-0,3 мм.

Такие приспособления отличаются повышенной износостойкостью резцов, но не обеспечивают высокой точности и чистоты нарезки нитей.

Раздвижные плашки состоят из двух рабочих частей. Они предназначены для установки в крепёжный модуль – клупп.

как нарезать трубную резьбу

Крепление в клуппе осуществляется механизмом, состоящим из сухаря и регулировочного винта. Винтом регулируется размер диаметра под нарезку резьбы. Обычно клупп комплектуется набором плашек на несколько разных диаметров.

Процесс создания резьбы на трубе плашкой или клуппом предполагает исполнения слесарем некоторых предварительных действий:

  1. Поверхность трубы в области нарезки необходимо тщательно зачистить.
  2. Торцевую часть трубы следует обработать напильником (сделать входную фаску).
  3. Нанести на обрабатываемую поверхность смазку для снижения сопротивления.

По возможности желательно закрепить трубу вертикально, к примеру, в слесарных тисках, оставив свободный доступ к верхней части – области реза. Следует правильно рассчитать силу крепежа, чтобы не деформировать тела трубы.

Затем берут заранее подготовленный вороток с черновой плашкой (№1) нужного диаметра и подходящими характеристиками резьбы.

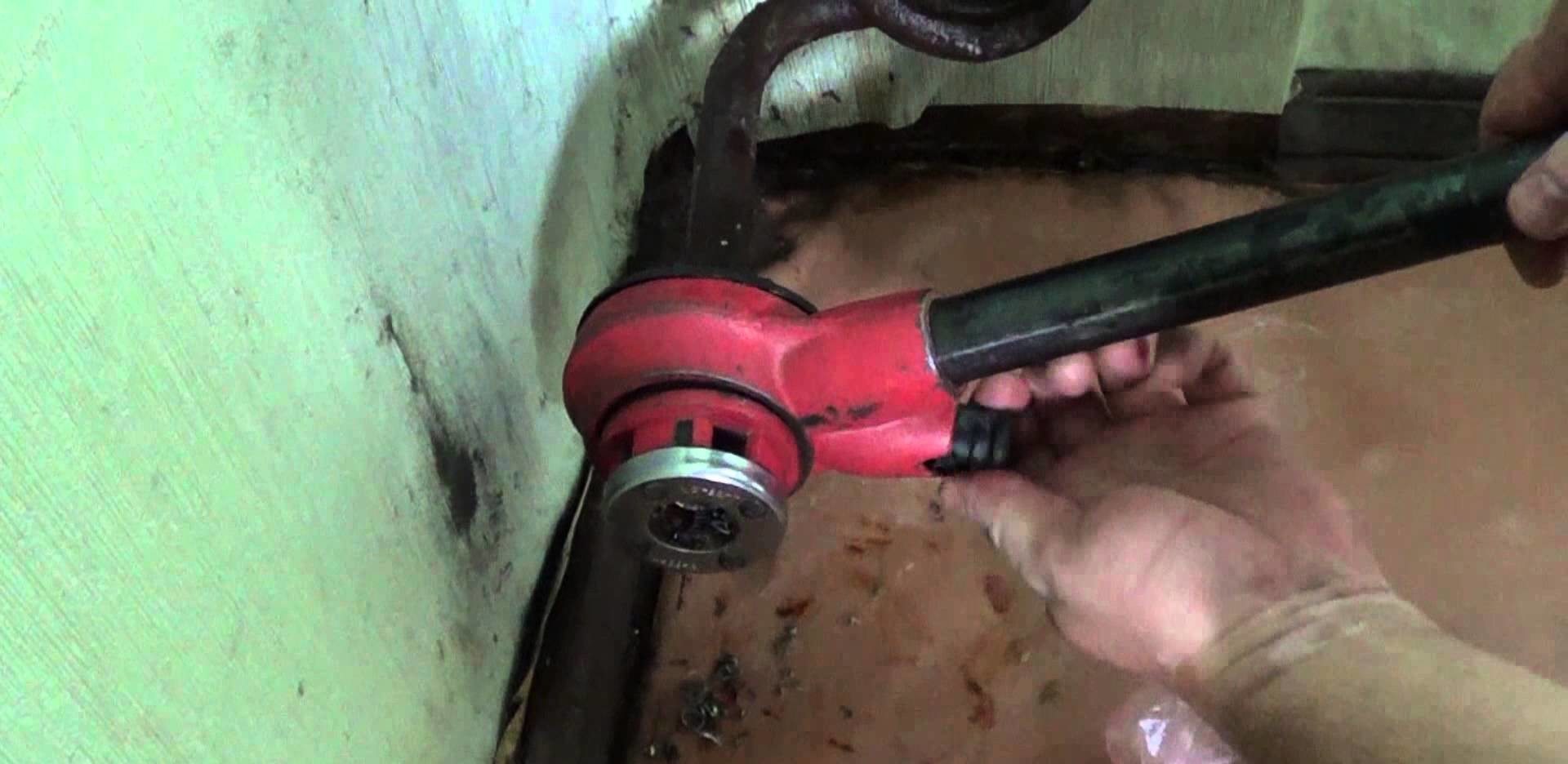

Пример нарезания резьбы на водопроводной трубе с помощью ручного воротка. Внутрь рабочего цилиндра воротка вставляется плашка и фиксируется двумя (четырьмя) болтами, расположенными друг против друга

Инструмент держат горизонтально (перпендикулярно по отношению к торцевой области трубы). Надевают внутренним отверстием черновую плашку на фаску кромки. Лёгким нажимом и последовательными короткими поворотами (на 25-30º) делают начальный надрез.

Такой методикой аккуратно нарезаются первые две-три нитки. Обычно после нареза первых двух-трёх нитей инструмент прочно занимает рабочее положение. Далее прямой угол можно уже не контролировать.

Но технологию резки короткими (без особо сильной тяги) круговыми движениями следует сохранять до конца реза. Рекомендуется периодически добавлять смазку в точке нарезки.

После первого прохода устройство скрутить и затем повторить ещё один-два раза уже чистовой плашкой (№2).

Клупп представляет собой разновидность той же плашки для нарезки резьбы, в том числе на трубах. Отличительная особенность клуппа – возможность настройки (замены) резцов.

Набор клуппов под разный размер трубной резьбы. Каждый из этих приспособлений оснащается винтами крепления блоков с резцами. Этими винтами можно дополнительно изменять размер диаметра резьбы в небольших пределах

Существуют клуппы для ручного применения, а также аналогичные приспособления с электроприводом.

Вариант #1 — рез ручным клуппом. Нарезка на трубах вручную, как правило, выполняется клуппом, который устанавливается в держатель-трещотку. Такой держатель делает работу по нарезанию трубной резьбы удобной и менее сложной.

Конечно же, в зависимости от условий выполнения слесарных работ, можно применять ручные держатели других видов. Например, стандартный вороток-фиксатор с двумя рукоятками.

Принцип создания резьбы клуппом практически аналогичен методу работы с традиционными плашками:

  1. Очистить рабочую поверхность трубы, убедиться в отсутствии дефектов.
  2. Зашкурить участок реза до вида с выраженным металлическим блеском.
  3. Обработать внешнюю рабочую часть торцевой кромки под углом 45-60º (фаска).
  4. Смазать подготовленную поверхность техническим вазелином.
  5. Закрепить трубу в механических тисках или удерживать газовым ключом.
Читать далее:  Шибер для дымохода своими руками как сделать заслонку для трубы

Секреты мастерства

Чтобы качественно нарезать резьбу, нужно соблюдать несколько основных правил:

  • труба должна быть чистой. Грязь, ржавчину и остатки краски необходимо предварительно удалить;
  • фаска, если она имеется, тоже должна быть удалена. Вы можете использовать для этой цели напильник или болгарку;
  • чтобы предохранить используемые инструменты от повреждения и облегчить работу, нужно смазать трубу и сам инструмент специальной эмульсией;

Прислушайтесь к нашим советам. Тогда инструменты прослужат вам долго и резьба получится качественной.

Клупп для нарезки резьбы на трубах: описание и функционал инструмента

Конечно же, чтобы выполнить эту процедуру, без инструмента для нарезания резьбы на трубах не обойтись. В сфере торговли его обычно называют трубным резьбонарезным набором.

Помимо плашек или клуппов, набор включает держатель (с трещоткой либо без неё), а также ряд других дополнительных инструментов, таких, как клещи, струбцину и т.д.

Требования к процессу нарезки резьбы на трубах вручную формулируются следующим образом:

  • обязательная подготовка трубы. С места будущей резьбы необходимо удалить грязь, ржавчину и слой краски. Очищать поверхность следует до металла;
  • процесс нарезания резьбы на трубах должен сопровождаться смазыванием их рабочих поверхностей и резцов применяемого инструмента – плашки или клуппа. Для этого используется смазка, представляющая собой специальную жидкость. Её наносят как до начала, так и в процессе нарезки резьбы на трубе;
  • на торце изделия предварительно необходимо снять наружную фаску;
  • работа должна проводиться только острым и исправным инструментом для нарезки резьбы на водопроводных трубах.

резьба на трубах водопровода

Кроме технологии, важно знать еще и тонкости выбора инструмента.

Нарезая резьбу, нужно строго соблюдать технологию

Резьбонарезной инструмент — это не только вышеупомянутые плашки и клуппы, но также и метчики. С помощью последних создаётся внутренняя резьба путём прорезки стружечных канавок. Но здесь есть один нюанс. Для нарезки резьбы на трубе необходимо использовать набор из двух метчиков, отличающихся глубиной прорезывания:

  • для черновой работы — №1;
  • для чистовой работы — №2.

Плашка для нарезки резьбы на трубах бывает:

  • круглой;
  • раздвижной;
  • разрезной;
  • цельной.

Ещё один инструмент – клупп – имеет в своей конструкции направляющую. Она служит для центрирования цилиндра с резцами по трубе.

Вместе с тем, одних знаний, чем нарезается резьба на водопроводной трубе, недостаточно. Необходимо выяснить требования ГОСТа к размеру трубной резьбы, и уже в соответствии с её шагом и диаметром подбирать набор резьбонарезного инструмента. Эти данные представлены в нижерасположенной таблице.

Таблица 1

Шаг резьбы Диаметр резьбы, мм Размер трубной резьбы, дюймы
мм Нитки на 1 дюйм Внутренний Наружный
2,309 11,0 84,930 87,887 3
2,309 11,0 72,230 75,187 2 1/2
2,309 11,0 56,659 59,616 2
2.309 11,0 44,847 47,805 1 1/2
2,309 11.0 38,954 41,912 1 1/4
2,309 11,0 30,293 33,250 1
1,814 14,0 24,119 26,442 3/4
1,814 14,0 18,632 20,956 1/2

Клупп – приспособление, позволяющее производить нарезание новой или восстановление качества старой резьбы на стальных трубах.

Резьба – обязательная конструктивная часть любого газо-, паро-, водопровода, выполненного из труб круглого сечения, только такой метод позволяет производить различные присоединения.

Изготовление резьбы происходит ручным способом либо на токарном станке. Сделать это непосредственно на объекте, где производится монтаж или ремонт трубопроводов, возможно только вручную. Для этого используют приспособления двух типов – плашка или клупп для нарезки резьбы на трубах.

 Ранее распространена была плашка, которая вставлялась в держатель. Она изготавливалась из дорогой легированной стали, что приводило к увеличению расхода ценного металла и соответственно росту цены.

Конструкция держателя для плашек не позволяет использовать его в труднодоступных местах, например, в местах прохождения стояков и подводок сквозь стены или плиты перекрытия.

В настоящее время в продаже повсеместно присутствуют плашки китайского производства, однако, по показателю «цена – качество» они не соответствуют предъявляемым требованиям по долговечности и качеству.

В клуппе вместо плашки использована только одна её составная часть – сменные резцы, что привело к существенной экономии при его изготовлении и использовании.

 Клупп для нарезки резьбы на трубах представляет собой приспособление, состоящее из круглого держателя и резцов, которые бывают сменными или несменными. Выполнено он из обычной стали.

Однако, такой способ вращения неудобен в применении, требует приложения большой физической силы. При срыве ключа велика вероятность получения тяжёлой травмы кистей рук.

Виды клуппов

По способу привода клуппы бывают:

  • ручными;
  • ручными с трещоткой;
  • электрическими.

Ручное устройство удобно при работе с трубами небольшого диаметра. Для проворачивания используются рукоятки, разводные или рожковые ключи. Бывают места, где использование таких инструментов затруднительно либо невозможно, например, стояк отопления, расположенный у стены, не даст возможности воспользоваться длинной рукояткой.

В таких случаях пользуются клуппом с трещоткой. Она позволяет вращать инструмент по часовой стрелке при нарезании резьбы и против неё при отворачивании когда процесс.

Нарезка резьбы размером более 1 дюйма мероприятие, требующее большой физической силы. Со старыми трубопроводами требуется соблюдать большую осторожность. Прилагаемое усилие передаётся на уже имеющиеся сварные соединения, а это может привести к их повреждению и большим проблемам по восстановлению. С целью недопущения таких случаев необходимо прочно фиксировать тело самой трубы каким-либо приспособлением.

В профессиональных целях используются электрические клуппы. Они не требуют физических усилий, позволяют многократно экономить время. Привод в таких приборах осуществляется электрическим током. В составе есть струбцина для надёжного закрепления трубы, которая исключает возможность её проворачивания. К недостатку можно отнести невозможность использования в труднодоступных местах.

В настоящее время торговые предприятия предлагают огромный выбор клуппов для нарезки резьбы на трубах.

  1. Цели, для которых оно будет использоваться.

Ручной клупп без трещотки стоит приобрести если планируется разовое либо нечастое использование, масса его небольшая, что удобно при переноске с одного объекта на другой.

Наличие трещотки необходимо для применения в труднодоступных местах.

Электрический прибор предназначен для каждодневного использования. В таком случае затраты на его приобретение окупятся большей производительностью труда.

2. Наличие сменных резцов в наборе позволяет своевременно производить замену вышедших из строя. Работа сломанными резцами приводит к браку, а «затупившимися» — требует приложения значительных усилий.

3. Материал резцов.

4. Наборы клуппов для нарезания резьбы разного размера приобретать выгоднее, чем отдельные инструменты.

5. Качество исполнения механизма трещотки напрямую влияет долговечность изделия, безопасность эксплуатации. Диаметр стопора трещотки должен быть достаточным, чтобы не сломаться при больших прилагаемых усилиях.

Такой инструмент, как клупп для нарезки резьбы на трубах представлен рынке в большом разнообразии. Особой популярностью пользуется модели фирм Ridgid (США), Roththenberger (Германия), REMS (Германия), Virax (Франция), Stayer (Китай), ТЕХМАШ (Россия). Малоизвестные китайские фирмы также предоставляют большой ассортимент.

Покупать дорогие модели стоит в случае, если планируется выполнить большой объем работ либо он будет использоваться в профессиональных целях При нечастом использовании недорогой инструмент хорошо справляется со своим предназначением.

После многократного применения следует соблюдать несложные правила:

  1. Своевременно менять изношенные части.
  2. При нарезании резьбы обязательно использовать смазку. Она облегчит процесс нарезки, обеспечит охлаждение рабочей поверхности, увеличив срок эксплуатации.
  3. Регулярно освобождать поверхность от стружки. Для этого периодически производить вращение в сторону, обратную нарезанию.

В случае выхода резцов из строя всегда есть возможность приобрести запасные. Правда, при покупке надо иметь их образцы, чтобы они подошли по посадочным местам.

Приобретение клуппа — удачное решение для ремонтных работ в домашних условиях, а также для профессионалов в сфере предоставления услуг населению и организациям. Недорогое, простое в применении устройство позволит качественно выполнить восстановление старых и монтаж новых трубопроводов.

Клупп ручной для нарезки резьбы – механизм, который позволяет создавать наружную резьбу на трубах, болтах, шпильках, сгонах, бочатах. Устройство также используется для регенерации уже готовой, но чуть износившейся нарезки. Инструмент состоит из держателя и резцов.

Последние изготавливаются из высокопрочного металла, что гарантирует долговечность всего приспособления и создание качественной резьбы. Ручной резьбонарезной клупп бывает двух видов: первый тип способен нарезать резьбу диаметром от 0,5″ до 1 1/4″, а второй – в 1 1/2″ и 2″.

Ручным клуппом можно нарезать или обновить резьбу на заготовках небольшого диаметра

Нарезание резьбы осуществляется всем известным инструментами – метчиками, клуппами, лерками и плашками (прогонками).

Прогонки используются для обеспечения винтовой нарезки на болтах. Их можно представить как закалённую стальную гайку, режущие кромки в которой образуют специальные прорези.

Лерка представляет собой набор резьбонарезных гнезд, собранных в одной пластине. Отверстия в лерке могут нарезать только один размер резьбы.

Конструкция клуппа напоминает лерку и плашку. Только стоимость данного приспособления намного меньше одной прогонки. Устройство используется, если необходимо поменять трубу или её участок, прикрепить добавочные соединения, заменить развод системы, перенаправить трубы.

Современные орудия имеют разные модификации, позволяющие упростить работу. Так, выпускаемые сегодня модели клуппов оборудованы одинарной рукояткой. Обычная ручка, состоящая из двух стержней, не всегда удобна в использовании.  В бытовом использовании распространен клупп ручного типа с трещоткой. Его конструкция позволяет продолжать работу после сделанного витка, не снимая с держателя рукоятку.

Трубный клупп: что собой представляет и для чего применяется

плашка для нарезки трубной резьбы

Процесс должен происходить по следующей структурной схеме.

  1. Нужно подобрать лерку подходящего сечения. Для безошибочного подбора оборудования необходимо воспользоваться штангенциркулем.
  2. Подготовленный участок трубы и внутреннюю поверхности лерки, нужно смазать машинным маслом.
  3. В металлическую трубу вставляется клупп, для этого используется держатель (он входит в комплект для нарезки пазов на трубах).
  4. Если вы осуществляете первоначальную сборку трубопровода или решили установить кран для фильтра питьевой воды (написано здесь), то пустотелый предмет стоит зафиксировать в тисках – это облегчит работу.

    При реконструкции водной магистрали, нарезку резьбы производят прямо на установленной трубе.

  5. После того, как все подготовительные мероприятия будут выполнены, необходимо ввести в проем трубы метчик соответствующего диаметра, а затем вращать его основание по часовой стрелке.

    Для этой цели используют вороток, который входит в набор инструментов.

Читать далее:  Как подключить вентилятор в ванной к выключателю

На пазах образовывается стружка, ее нужно удалять.

Каким образом?

Вокруг трубы необходимо сделать несколько поворотов, а затем отвести приспособление на 90 градусов в обратном направлении.

По окончанию работ, остатки масла надо вытереть чистой ветошью.

Этот вид приспособления для нанесения резьбы бывает:

  • круглой конфигурации.
    Для того, чтобы нарезать резьбу на трубы различного сечения, пользуются отличными по размерам плашками;
  • раздвижные.
    Используют такую деталь для нарезания пазов на пустотелых предметах разных диаметров.

    С раздвижной плашкой работают с помощью специального держателя.

Данная модель инструмента применяется более часто. Причина – невысокая стоимость изделия.

Прежде, чем приступить к работе, употребляя плашку (лерку), необходимо, используя вышеописанный способ, подготовить трубу.

Только после этого стоит переходить к процедуре по такой схеме:

  1. Подобрать приспособление соответствующего диаметра (для этого пользуются штангенциркулем).
  2. Затем смазываем поверхность изделия и внутреннюю часть плашки любым смазочным материалом.
  3. Следующий шаг – прочно закрепляем лерку в тисках.

    Если не воспользоваться держателем, резьба не получится ровной, а это может явиться причиной образования в местах сопряжения течи.

  4. Проворачиваем в нужном направлении плашкодержатель.

    Сделав несколько оборотов, нужно удалить стружку.

    Для этого устройство поворачиваем в противоположном направлении.

  5. По окончанию работ инструмент и резьбу, необходимо очистить от смазки.

На первом этапе, пользуются черновыми лерками (они четко прорезают трубу).

Но с их помощью вам не удастся добиться максимальной точности резьбы. Заключительную нарезку делают посредством чистовой лерки.

Самый простой способ нарезать резьбу – использование плашки. Закаленная гайка, имеющая специальные отверстия, образует специальные режущие кромки и выводит стружку.

Основное назначение плашки – нарезание наружной резьбы.

  • подготовьте трубу нужным образом: очистите от грязи, остатков краски. Зачистите фаски;
  • закрепите трубу строго вертикально;
  • нанесите специальную эмульсию;
  • слегка прижмите ручки плашки и крутите ее по часовой стрелке;
  • чтобы резьба получилась достаточно четкой, еще раз пройдитесь вверх-вниз плашкой, по уже нарезанной резьбе;
  • не забывайте, в процессе работы, смазывать соприкасающиеся детали специальной эмульсией.

Клупп – это модифицированный вариант плашки. Он может быть раздвижным и монолитным. Его отличительная особенность – наличие четырех сменных режущих пластин.

Стоит отметить, что при изготовлении клуппа высококачественная сталь используется только для режущих поверхностей. Поэтому этот инструмент доступен и экономичен.

  • закрепите клупп на трещотке;
  • нанесите на обрабатываемые детали специальную эмульсию;
  • вставьте конец трубы в направляющую и крутите трещотку;
  • действуйте плавно, без резких усилий;
  • в процессе нарезки резьбы, не забывайте смазывать соприкасающиеся детали;
  • если клупп затупился, вовремя меняйте режущие кромки.

нарезка резьбы клуппом у стены

Даже многие опытные слесаря не имеют представление о том, что такое клупп, не говоря уже о простых обывателях. А этот инструмент может вас очень сильно выручить при прокладке домашнего трубопровода. О том, как он это может сделать, мы и поговорим в данной статье.

Трубный клупп 1-1 2-1/4-3/8-3/4 с трещоткой и в пластиковом контейнере

Общие положения

Начнём, пожалуй, с функции, выполняемой клуппом – нарезки резьбы. Вы справедливо можете возразить, что появление в обиходе пластиковых труб сделали применение резьбовых соединений невостребованными. Так, полиэтиленовые изделия соединяются специальными фитингами для канализационных труб, а полипропиленовые — просто свариваются.

Фото соединений пластиковых труб при помощи фитингов

Но всё не так просто, когда речь идёт о надёжности. Чтобы лучше понять, о чём идёт речь, взглянем на недостатки полиэтилена и полипропилена:

  • Ограничение температурных режимов. Для полипропилена предел – 95 оС, а для полиэтилена – 40 оС. В наши суровые зимы бывают такие ситуации, когда котельной приходится подавать воду, превышающую технические нормы, что, несомненно, приведёт к аварии. Так что для отопительной системы такой вариант труб использовать весьма рискованно.
  • Слабая стойкость к механическим воздействиям. Это сразу исключает возможность прокладки водопровода из пластика под проезжей частью, так как он со временем попросту окажется раздавлен. Да и в открытых для контакта местах тоже придётся осторожничать, помня об уязвимости данного материала.

Треснувшая под нагрузкой полипропиленовая труба

Совет: рекомендуется использовать исключительно оцинкованные изделия, чтобы исключить разрушительные коррозийные процессы и попадание ржавчины в трубопровод.

Оцинкованные трубы для системы водоснабжения

Разновидность соединения Преимущества Недостатки
Сварка Полная герметичность Нарушение цинкового слоя, в результате чего трубопровод становится уязвим перед коррозийными процессами
Резьба Возможность демонтажа Необходимость использования дополнительных уплотнителей для достижения оптимальной герметизации

Использовать паклю для устранения возможной течи не так опасно, как испортить покрытие, защищающее от возникновения ржавчины. К тому же не каждый умеет своими руками пользоваться сварочным аппаратом. Также важную роль играет возможность технического обслуживания, которая с цельной магистралью весьма проблематична. Так что с явным отрывом побеждает резьбовое соединение.

Резьбонарезной трубный ручной клупп с удобным держателем

Конечно, идеально справится с нарезкой резьбы токарный станок, но с его использованием связанно множество проблем, наиболее важной из которых является его отсутствие. Так что остаётся плашка или клупп.

Определение

Профессиональный набор клуппов для трубных работ

Если плашка имеет вид небольшого цилиндра из инструментальной стали высокого качества с расположенными внутри резцами и канавками для стружки, а снаружи – отверстиями для фиксации держателей, то клупп – это одни лишь резцы с упрощающим работу механизмом-держателем.

Таким образом, несмотря на то, что цена клуппа может быть и выше плашки, в результате вы всё-таки экономите. Так как в нём дорогой материал используется только для работающей расходной части, а плашка вся состоит из него и выбрасывается после того как сработается.

Набор трубных клуппов и дополнительных слесарных инструментов

Название клуппа Описание
Простой ручной Кольцо с зажимами для резцов и ручками, внешне очень напоминающее обычную плашку
Ручной с трещоткой В кольцо добавлена трещотка, позволяющая пользоваться инструментом одной рукой
Электрический В этом случае вся инструкция сводится к тому, чтобы зафиксировать трубу в соответствующем пазе, остальное за вас сделает электрический привод

Совет: при выборе между простым инструментом и оснащённым трещоткой рекомендуется остановиться на первом, так как он гораздо надёжнее и практичнее.

Модель KTT-1 4-1-1 2 2 с трещоткой

Правила пользования

Нарезка резьбы на трубе клуппом в домашних условиях

Теперь разберёмся, как пользоваться трубным клуппом.

Для этого достаточно будет придерживаться нескольких правил:

  • Перед тем, как нарезать резьбу на трубе клуппом, её необходимо завальцевать с помощью обточки напильником, обжима газовым ключом или другим доступным способом.
  • Смажьте место резки солидолом – это улучшит качество нарезаемой резьбы и продлит эксплуатационный срок самих резцов.
  • Когда будете закупать новые резцы, остановитесь на фирме-изготовителе держателя. В обратном случае они попросту могут не стать в пазы плотно.
  • При работе с концом трубы действующего трубопровода придерживайте его газовым ключом, чтобы не оторвать.

Несмотря на то, что на сегодняшний день большой популярностью пользуются пластиковые канализационные трубы благодаря низкой стоимости и лёгкости обработки, металлические остаются более практичными и надёжными. Наилучшим же соединением для них является резьбовое, которое в свою очередь удобнее всего нарезать клуппом. Виды и особенности такого инструмента описаны выше.

Клупп для нарезки труб, оснащённый электроприводом

в этой статье ознакомит вас с дополнительными материалами. Используйте наиболее удобные инструменты для работы с сантехникой!

Несмотря на повсеместное засилье полипропиленовых труб, металлические водопроводные и отопительные системы все еще востребованы.А значит, при укладке стальных трубопроводов понадобятся приспособления для их обработки. Одним из таких инструментов является клупп для нарезки резьбы. С его помощью работы на трубах выполняются быстро, и с профессиональным качеством.

Список не велик это:

  1. Токарный станок.
  2. Клупп механический или электрический.
  3. Плашка (она же лерка).

Кроме напильника, вам понадобится токарный станок или лерка. Это не шутка: в промышленных условиях, действительно нарезают витки с помощью станка. Особенно, если нарезка трубной резьбы происходит внутри.

На внешней поверхности обработка также возможна, если заготовка не слишком длинная. Применение плашки  на станке нежелательно (хотя и возможно), для нарезки резьбы используется резец.

Виды клуппов

Нарезаем внутреннюю резьбу

Каким образом?

Что для этого нужно сделать.

  1. Тщательным образом подготовить проем.
    Отверстие должно быть чистым, без посторонних покрытий и отложений.

    Затем, его, необходимо, смазать.

  2. Выбрать метчик по диаметру.
  3. Зафиксировать инструмент в отверстии.

    Помните о том, что нужно в точности соблюдать вертикальное положение нарезного приспособления.

    Вращать метчик необходимо по часовой стрелке.

Важно знать! На каждую плашку изготовитель, обязательно, наносит маркировку.

В ней оговорены все величины пазов, которые можно нарезать посредством данного инструмента.

Перед тем, как приступить к работе (видео, как проложить разными способами канализационные трубы посмотрите здесь), следует внимательно изучить эти данные.

Если вам нужно будет нарезать резьбу на трубе из нержавеющей стали, придется потрудиться немного больше.

Так как нержавейка очень твердый материал, то задача, значительно, усложняется.

В данном случае придется покупать плашку, соответствующую марке стали.

Читать далее:  Выбираем пресс-клещи для металлопластиковых труб

Для этой цели подойдут лерки с клеймлением — Р9.

Важный момент! Если плашка будет подобрана неправильно, то, в конечном итоге, вы можете остаться не только без резьбы, но и без инструмента.

Виды клуппов

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

  • шаг. Это расстояние между вершинами или основаниями соседних витков;
  • профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
  • угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
  • глубина. Это расстояние от вершины до основания резьбы;
  • наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

Применение клуппа существенно облегчит задачу по нарезке резьбы

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

Как нарезать трубную резьбу своими силами?

Самостоятельное нарезание резьбы начинается рядом подготовительных мер:

  1. Отрезание куска трубы по размеру. При замене поврежденного участка трубопровода первым делом данный участок нужно аккуратно вырезать в строго перпендикулярном к стенке направлении. Если это условие не будет соблюдено.
  2. Чистка участка под резьбу. С того места, где будет нарезаться трубная резьба, нужно полностью снять всю краску и коррозию: если это не сделать, работа может быть явно затруднена.
  3. Снятие фаски. Чтобы работа шла легче, с концов трубы нужно убрать фаску.

Трубка с внутренней резьбой получается при помощи двух метчиков – чернового и чистового. Черновым инструментом снимают примерно 70 % стружки, остальная часть удаляет чистовой инструмент.

Нарезка внутренней резьбы проводиться в таком порядке:

  1. Подготовка отверстия. Отверстие, в котором проводится нарезка резьбы, нужно хорошо почистить. Шлифовальной шкуркой с его поверхности убираются все инородные покрытия и отложения.
  2. Подборка метчика подходящего диаметра.
  3. Установка метчика внутрь отверстия. Очень важно, чтобы нарезное приспособление находилось в строго вертикальном положении.
  4. Начало вращательных движений. Их нужно совершать по часовой стрелке.

Водопроводные трубы с резьбой довольно нередко используется в современных бытовых коммуникациях. Своими силами оснастить трубу резьбой – вполне реальная задача. Все, что для этого нужно – приобрести нужный инструмент, и приложить старание. Резьба на трубах водопровода может быть сделана не только профессиональным мастером, но и любителем: главное, четко следовать предложенным рекомендациям, и не торопиться.

Чтобы произвести резьбовое нарезание на трубе своими руками, первоначально требуется выполнить ряд подготовительных мероприятий:

  1. Тщательно зачистить трубку в области, где планируется получить резьбу.
  2. Зачистить торцевую часть изделия при помощи напильника.
  3. Смазать рабочую зону для уменьшения сопротивления.

Чтобы процесс нарезки резьбы был удобным, а конечный результат удовлетворял требованиям, перед проведением действий нужно закрепить изделий в тисках. Это позволит зафиксировать деталь, чтобы можно было совершать необходимые действия двумя руками. После этого проводятся следующие действия:

  1. Используется вороток с плашкой необходимого диаметра, при помощи которой осуществляется черновой проход. При этом важно держать плашку строго перпендикулярно по отношению к трубе.
  2. Черновой проход является основой нарезки резьбы, поэтому не стоит торопиться, и выполнять действия медленно, но качественно.
  3. Черновой рез позволяет получить 2-3 нитки резьбы. Именно столько ниток резьбы нужно для того, чтобы инструмент занял надежное положение.
  4. На следующем шаге следует скрутить черновую плашку, и воспользоваться чистовой. С её помощью нарезается необходимое количество нитей на трубе, которую планируется устанавливать в систему водоснабжения или отопления.
  5. После каждого прохода нужно делать 0,5 оборота назад, чтобы очистить место реза от стружки.
  6. На завершающем этапе следует воспользоваться третьей плашкой, которой осуществляется контрольный проход.

При резьбовом нарезании важно, чтобы все действия выполнялись медленно, и с каждым последующим витком осуществлялась очистка места реза от металлической стружки.

Часто нарезку резьбы нужно осуществлять на месте, когда трубопровод одной частью закреплён в системе водоснабжения или отопления. В труднодоступных местах выполнить нарезку резьбы на установленном возле стены трубопроводе плашкой с воротком невозможно. Для таких целей понадобится воспользоваться такой резьбонарезной прибор, как клупп с трещоткой. С его помощью процесс резьбовой нарезки упрощается в несколько раз.

Процедура резьбовой нарезки ручным клуппом осуществляется следующим образом:

  1. В креплении клуппа фиксируется насадка соответствующего диаметра, после чего можно приступать к самой процедуре.
  2. Очищается поверхность трубы — рабочей области.
  3. Область получения реза нужно зачистить до возникновения металлического блеска.
  4. Делается фаска под углом 45-60 градусов.
  5. Смазывается материал Литолом или Солидолом.
  6. Насаживается на рабочую область трубы ключ.
  7. Выполняются умеренные возвратно-поступательные вращения инструментом.

Как и с плашкой, так и при работе с клуппом нужно после каждой новой нитки резьбы делать половину оборота назад для удаления металлической кромки. Для облегчения процесса резьбового нарезания можно воспользоваться электрическим клуппом, однако приобретать такой инструмент рационально только в том случае, если ежедневно понадобится его эксплуатация.

На трубах можно нарезать не только наружную, но и внутреннюю резьбу, для чего применяются метчики. Однако необходимость получения резьбы на внутренней части трубопровода возникает исключительно в редких случаях. Зная, особенности самостоятельной нарезки резьбы, никогда не возникнет проблем с монтажом водоснабжения и систем отопления.

При соединении металлических труб часто возникает необходимость нарезания внутренней резьбы. Внутренняя резьба нарезается метчиком.

Изготавливаются метчики из инструментальной, легированной стали.

Состоит метчик из хвостовика и рабочей части.

Для вращения метчика при нарезании внутренний резьбы, обычно применяют вороток. Чтобы нарезать качественную внутреннюю резьбу, нужно действовать следующим образом:

  • установите метчик и смажьте соприкасающиеся поверхности специальной масляной эмульсией;
  • прижимайте вороток к метчику и поворачивайте его до двух-трех оборотов;
  • затем поворачивайте метчик с легким нажимом. Руки нужно переставлять каждые пол- оборота;
  • вращайте метчик по уже нарезанной резьбе, чтобы удалить стружку и сделать резьбу особенно четкой;

Конечно, для нарезания резьбы на металлических трубах, лучше всего использовать специальные станки.

Надеемся, что наша статья была вам полезной и помогла разобраться в том, как правильно наносить резьбовые соединения.

Базовые причины брака

Никто не застрахован от того, что результатом вашей работы окажется брак.

Какой может быть причина для его возникновения?

  • Несовпадение сечения отверстий или стержней нарезаемых пазов.
  • Применение инструмента плохого качества (затупленного или неправильно отцентрированного).
  • Не использование в процессе работы смазочных материалов.
  • Отсутствие профессионального мастерства.

Выводы

Нет ничего сложно в том, чтобы, самостоятельно, нарезать резьбу на трубе.

В этом нет никаких хитростей.

Главное – иметь в своем распоряжении специальный инструмент.

Выполнять все действия, аккуратно, и не спеша. И еще о чем не следует забывать:

  • для того, чтобы у вас все получилось, нужно обладать желанием, а умение – это дело наживное.

Любую домашнюю работу можно сделать собственными силами, главное – найти к ней правильный подход. Так вы сможете сэкономить средства из семейного бюджета.

Мастер-класс от домашнего мастера, который впервые взялся за нарезку резьбы на трубе — посмотрите видеоролик.

Как нарезать резьбу на водопроводной трубе: обзор способов

Виды клуппов

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

  • геометрические размеры деталей измеряются в миллиметрах;
  • вид профиля – равносторонний треугольник;
  • имеет меньший шаг.

Особенностями дюймовой резьбы является:

  • единица измерения геометрических размеров деталей — дюймы;
  • имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
  • имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Таблица 1

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
