Вентиляция канализации в частном доме: схемы и требования

Разводка канализации

Эффективная вентиляция стояка канализационной системы формируется при помощи фановой трубы. Она является своеобразным его продолжением. Принцип работы фановой трубы достаточно простой. Теплый воздух внутри канализационного стояка поднимается наружу. В системе образуется своеобразная тяга. Она способствует засасыванию воздуха из помещения. Поэтому неприятные запахи смогут покинуть канализационную систему. В результате комфортность проживания владельцев не нарушится.

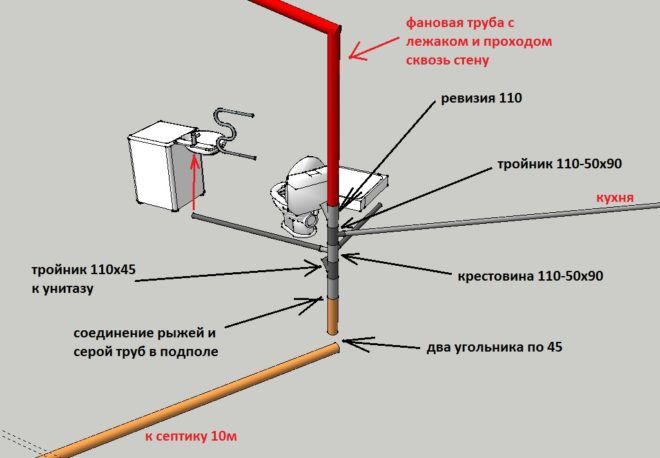

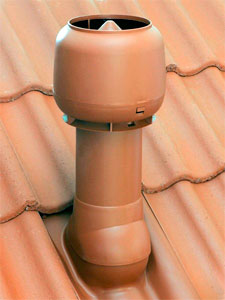

Схема установки фановой трубы

Схема установки фановой трубы

При устройстве стояка канализации с применением фановой трубы следует придерживаться следующих правил:

  • фановая труба возвышается над уровнем крыши на 500 мм (допускается больше);
  • диаметр вытяжной системы должен соответствовать диаметру канализационного стояка;
  • при наличии 2-3 стояков канализации допускается их соединение в верхней точке и выход через единственную фановую трубу;
  • категорически запрещено объединять канализационную вытяжку с печной или вентиляцией здания;
  • не желательно производить монтаж фанового трубопровода вблизи окон, балконов. Это приведет к распространению неприятного запаха внутри здания. Фановая труба отдаляется от окон на расстояние 4 м;
  • при наличии многоскатной крыши выводить вентиляционный трубопровод под скаты запрещено. Он может сломаться под весом снежного покрова;
  • на верхний срез вытяжки не рекомендуют устанавливать дефлектор. Существует вероятность образования конденсата. Появившееся жидкость замерзает зимой при минусовой температуре, что существенно снизит эффективность вытяжки;
  • фановую трубу изготовляют из материалов, применяемых для производства канализационных стояков. Чугун быстро разрушается под влиянием окружающей среды. Его использовать недопустимо.

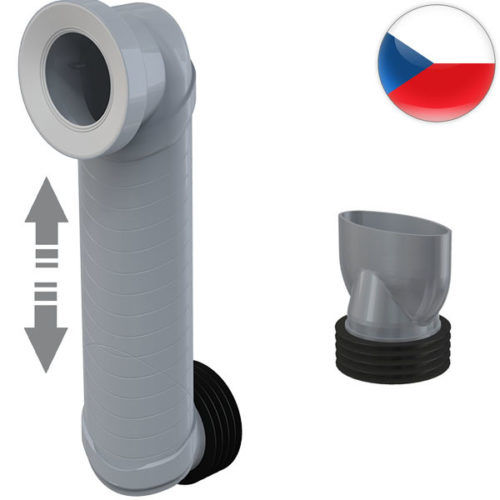

Универсальная фановая труба со смещением

Универсальная фановая труба со смещением

Если здание с канализационной системой построены, и менять их затруднительно в физическом или материальном плане, можно воспользоваться несколькими альтернативными вариантами устройства вентиляции. Они не противоречат основным строительным нормам, являются достаточно эффективными. Устройство представленных схем возможно при наличии септика или других очистных сооружений. Если они присутствуют на территории участка, можно попробовать произвести установку вытяжки несколькими способами.

Монтаж по стене здания. Представленный вариант считается выигрышным, поскольку вентиляционный трубопровод не будет внешне отличаться от обычного водостока. Он не испортит внешний вид здания, что важно для многих владельцев. При установке трубу выводят выше уровня крыши. Ее диаметр составляет 110 мм.

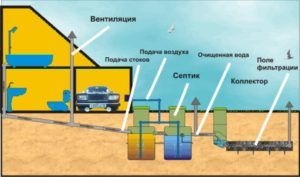

Вентиляционная система

Вентиляционная система

Установка по забору. Монтаж вентиляции не отличается от монтажа по стене здания. Рекомендуется учитывать, что вытяжка удаляется от здания на значительное расстояние. При ее монтаже следует учитывать размещение основных и дополнительных зданий на собственном и соседних участках.

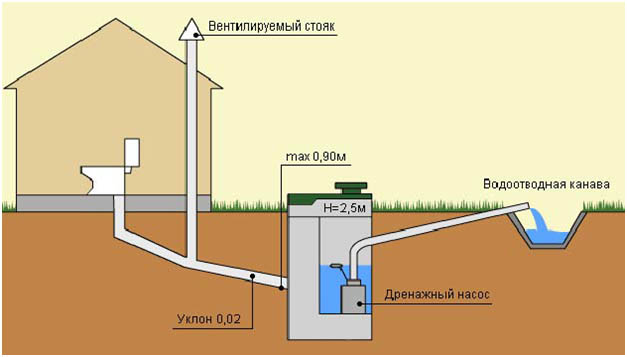

Вентиляция септика. Очистное сооружение должно размещаться от здания на расстоянии 5-20 м (зависит от требований нормативной документации). Это позволит исключить попадание неприятного аромата в жилые помещения. Установка вентиляционной трубы септика может осуществляться на финишном этапе строительства. Монтаж не представляет трудностей в выполнении.

Вентиляция канализации в частном доме: схемы и требования

Выбор варианта устройства вытяжки канализационной системы осуществляется на основании ее исходных параметров, потребностей жильцов. Фановая труба, вакуумный клапан – лучшие решения, которым отдают предпочтение большинство владельцев частной недвижимости. Представленные альтернативные варианты не всегда удачны, но допустимы.

При движении сточных вод по стояку канализации внутри него возникает разрежение воздуха и, как следствие, перепад давления. Обычно его компенсируют сифоны, установленные под каждым из сантехнических приборов. Но если количество стоков слишком велико, эти элементы не справляются с перепадом давления.

Такая ситуация будет продолжаться, пока давление в стояке не выровняется. А до тех пор, помимо неприятных запахов, санузел будут навещать еще и звуки слива каждый раз, когда кто-то выше этажом воспользуется ванной или туалетом. Избежать этих проблем позволит правильно выполненная вентиляция канализационного стояка.

Для того чтобы данная система работала корректно, она должна соответствовать следующим требованиям:

  • одинаковые диаметры стояка и фанового отвода;
  • соблюдение наклона фановой трубы по отношению к стояку;
  • наличие обязательного утепления фанового отвода на неотапливаемых участках.

Данные условия одинаково справедливы для вентиляции системы водоотведения в многоквартирном доме и частном коттедже. Все остальные требования строительных правил и норм, скорее всего, пригодятся только владельцам частных домов. В обычной городской квартире установить систему вентилирования канализации вряд ли получится. Как правило, она там уже есть и действует вполне успешно. Но если заметны регулярные сбои в ее работе, то в тексте внизу можно обнаружить советы.

Регулировать работу канализационной вентиляции в квартире можно самостоятельно, если при капитальном ремонте коммуникаций предусмотреть одну небольшую деталь. А именно – установить на стояке вентиляционный клапан. Приобрести этот элемент можно в любом магазине сантехники.

Клапан монтируют на центральный стояк при помощи резьбового соединения. Установить его можно в любом месте трубы. Главное, чтобы данный элемент был расположен выше всех остальных сантехнических приборов, подключенных к канализации. При перепаде давления в системе клапан открывают и держат в таком состоянии до тех пор, пока разреженность воздуха не спадет. В рабочем режиме клапан находится в закрытом состоянии.

Установка клапана – это единственное, что можете сделать в квартире. Если его использование не помогает нормализовать работу системы водоотведения (регулярно появляются посторонние запахи и громкий шум), стоит вызвать сантехника, обслуживающего дом. Скорее всего, это системная проблема, решение которой требует профессионального подхода.

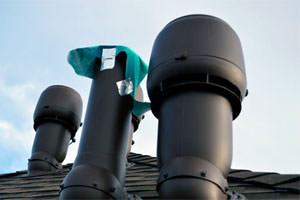

Вентиляция канализации через кровлю

В собственном доме каждый хозяин может установить качественную систему вентиляции стояка сточных вод. Хотя в одноэтажных домах в этом обычно нет необходимости. Также устройством этой системы можно пренебречь, если редко используется канализацией и объем стоков минимален. Но в двухэтажном коттедже, где проживает хотя бы 3 человека, устройство фанового отвода необходимо.

По сути, фановый отвод – это продолжение канализационного стояка, выведенное на крышу дома. Однако выводят его не вертикально, а под небольшим наклоном. Это дает возможность конденсату, образующемуся на его стенах, беспрепятственно стекать вниз.

https://www.youtube.com/watch?v=HkdNv_ydf8w

Кроме того, уклон позволяет подобрать подходящее расположение фанового выхода. Его стараются разместить подальше от окон, балконов и чердачных окошек, чтобы в помещения дома не проникал неприятный запах. СНиПы не предъявляют никаких требований к расположению фанового отвода, однако строго нормируют его высоту:

  • 20 см – на неиспользуемой плоской крыше;
  • 20 см – на скатной крыше;
  • 10 см – от обреза сборной шахты;
  • не менее 3 м – если вентиляция объединяет 3 и более стояка.

При этом следует помнить, что вся выступающая над кровлей часть отвода должна быть как следует теплоизолирована. В противном случае в холодное время года в работе системы будут возникать сбои.

Обговорим отдельно важный момент, связанный с устройством канализационной вентиляции. Ее ни в коем случае не следует совмещать с вентиляционными системами дома или дымоходом. В противном случае все ароматы сточных вод будут проникать в жилые помещения. Кроме того, при совмещении фановой трубы с дымоходом велик риск того, что она забьется сажей, и система водоотведения будет выведена из строя.

Установка канального вентилятора или любого другого устройства принудительной подачи воздуха в фановую трубу также не нужна. Естественной тяги и давления, создаваемого стоками, вполне достаточно для нормальной работы системы. А вот обратный клапан на трубе не помешает: он защитит ее от попадания грязи, мелкого мусора, птиц и грызунов.

Существует два способа, по которым может быть устроена вентиляция канализации в частном доме. Схема №1 предполагает объединение фановой трубы с вентиляцией отводов к унитазу, раковине и прочим сантехническим приборам. Расположение стояка в этом случае рассчитывается исходя из расположения унитаза.

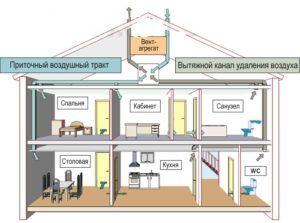

Схема расположения вентиляции частного дома

Так, расстояние между стояком канализации и уровнем гидрозатвора унитаза не должно превышать шести метров. Кроме того, на каждом отводе к сантехнике должен располагаться индивидуальный вентиляционный клапан, в случае, если:

  • стояк выполнен из трубы диаметром 110 мм и удален от унитаза на 6 м;
  • стояк выполнен из 50-миллиметровой трубы и удален от унитаза на 3,5м;
  • стояк сделан из трубы в 32 мм и удален от унитаза на 1,5м.

Схема №2 предполагает изоляцию фановой трубы от вентиляции отводов сантехнических устройств. В этом случае на каждом сантехническом приборе (раковине, унитазе, душевой кабине и т.д.) устанавливается индивидуальный вентиляционный отвод. Он должен быть расположен не далее чем в 1,5 метрах от гидрозатвора прибора и не ниже чем в 30 см над самым высоким коленом в системе. Каждый из отводов подключается к общей фановой трубе, которая выводится на крышу дома.

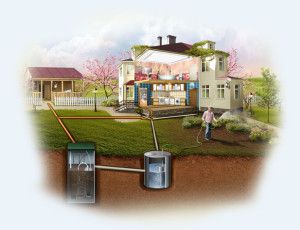

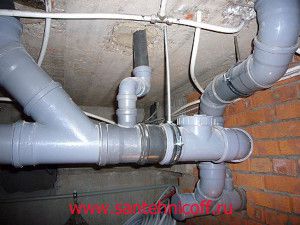

канализация жилого дома

канализация жилого дома

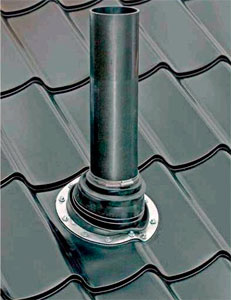

фановая труба из пластика

фановая труба из пластика

  1. При планировании наружных сетей в первую очередь выбирают место расположения будущего септика. Его необходимо размещать в наиболее низкой точке на прилегающей к дому территории, чтобы при создании уклона трубопровода можно было использовать особенности естественного рельефа.
  2. Когда выбирают место для септика или накопителя стоков соблюдают санитарные нормы и требования. Очистное сооружение запрещается устанавливать близко к жилому дому (минимальное расстояние – 5 метров). Также септик располагают как можно дальше от источника питьевой воды. С другой стороны, когда очистная конструкция сильно удалена от дома, потребуется строительство длинного трубопровода.
  3. Магистраль должна быть проложена максимально по прямой линии. При необходимости выполнить поворот в данном месте нужно обустроить ревизионный колодец, поскольку в нем чаще всего образуются засоры.
  4. Места соединения элементов трубопровода следует сделать герметичным, чтобы утечки не привели к загрязнению почвы и грунтовых вод.
  5. Подсоединять подводную трубу к септику нужно при помощи резиновой соединительной манжеты. Подобный подход при сезонных подвижках грунта способен уберечь канализационную систему от разрушений.
Внутренняя и внешняя вентиляция канализационной системы

Схема внутренней и внешней вентиляции канализационной системы

Фановая труба в частном доме

Фановая труба внутри помещения с выводом через перекрытия

Внешняя вентиляции канализационной системы

Внешняя вентиляции канализационной системы по внешней стене дома

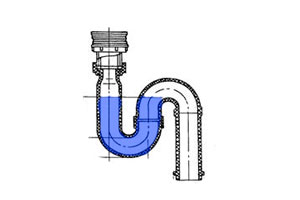

Сифон и посторонние запахи

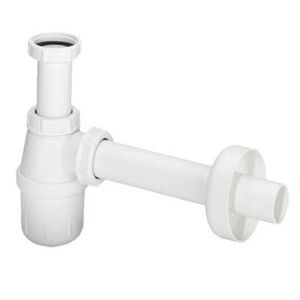

стандартный сифон

стандартный сифон

Некоторые хозяева сомневаются, а нужна ли в канализации частного дома вентиляция. И убеждаются в ее необходимости, когда зловоние распространяется из санузлов и кухни по всему дому.

Состав канализационных стоков неоднороден, поэтому в трубах постоянно идут процессы брожения, сопровождающиеся газообразованием. Чтобы предотвратить выход запахов канализации из вентиляции сливные отверстия сантехники оснащаются сифоном (гидрозатвором).

Читать далее:  Септик своими руками из бочек: схемы самодельного сооружения

При идеальной работе канализации сифон заполнен водой до определенного уровня. Если некоторое время сантехникой не пользуются, уровень воды падает, органические пары распространяются по помещению.

Вентиляция нужна для сбалансирования давления в системе сливов.

Отвратительные запахи и бульканье объясняются еще и тем, что при смыве фекалий в трубах падает давление. Жидкость из полных сифонов затягивается внутрь труб и ничто не препятствует зловонию.

Вентиляция канализации в частном доме: схемы и требования

Избежать появления вакуумных пробок можно лишь одним способом – устройством вентиляции канализационной системы.

Как сделать схему монтажа наружных канализационных труб

Обычно при проектировании дома предусматривается канал для фановой трубы.

Правила расположения фановой трубы:

  • Конец фановой трубы выводится за пределы крыши минимум на полметра;
  • Расстояние до окон и балконов – минимум 4 метра чтобы не тревожил запах;
  • Запрещено выводить фановую трубу в общедомовую вентиляцию;
  • Возможно верховое объединение канализационных стояков одной трубой для вентиляции;
  • Не желательно выводить вентиляционный стояк под карниз крыши. Высока вероятность его поломки сползающим с кровли снегом;
  • Оголовок трубы прикрывается вентиляционным зонтом для канализации. Вентиляционный зонт выравнивает давление в канализации, предохраняет систему от попадания дождя и снега. В отличие от дефлекторов, вентиляционные зонты для канализации устойчивы к обледенению в холодное время года.

По правилам каждый канализационный стояк вентилируется отдельно. Для этого фановую трубу монтируют на наиболее удаленный от места выхода канализации из коттеджа стояк. Через нее будет вентилироваться и септик. На концы остальных стояков для вентиляции канализации устанавливают вакуумные клапаны.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вытяжной трубы

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

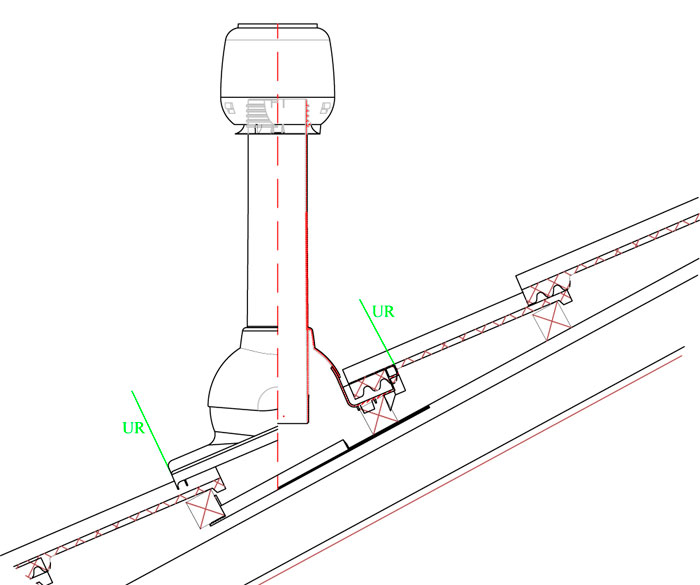

Вывод вытяжной трубы через перекрытия

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

  • трубы для монтажа канализационной магистрали, которые укладывают в грунт. Производители окрашивают их в оранжевый цвет. И трубы и фитинги, используемые при монтаже наружной канализации, должны отличаться высокой прочностью;
  • набор фитингов для прокладки трубопровода;
  • ревизионные колодцы для обслуживания и профилактики сети;
  • септик или накопитель для очистки стоков.

Видео по теме: монтаж перехода с чугунной на пластиковую трубу

  1. Внутри строения — труба соединяется со стояком раковины, унитаза или ванны без подсоединения к общей системе вентиляции и вытяжке. Точное место крепления определяется на этапе проектирования канализации и водопровода;
  2. За пределами строения — фановая труба монтируется к системе слива за пределами строения. Вентиляционный вывод с трубой фиксируется на внешней стене здания или располагается на любом другом участке стока с вертикальной поверхностью.

При создании вентиляции внутреннего типа и канализационной системы выбирается труба одного диаметра. Профессиональные сантехники рекомендуют использовать изделия сечением 50 или 110 мм.

При монтаже внешней вентиляции высота вытяжной трубы над уровнем кровли должна быть не менее 100 см. Выходное отверстие вентиляционного канала не закрывается плотной заглушкой. В противном случае под колпаком будет скапливаться конденсат. Это чревато образованием ледяных пробок и повреждением трубы.

Не желательно монтировать вытяжную трубу в непосредственной близости от свеса кровли. Это может привести к повреждению вентиляции вследствие схода больших объемов снега.

Схемы внутренней вентиляции для канализации

Общая схема вентиляции для канализации при помощи фановой трубы

В частных двух- и трёхэтажных домах при наличии нескольких санузлов на разных этажах «разряжение» воздуха усиливается. В этом случае оптимальным решением будет вывод вентиляционной трубы через кровлю дома. Общая высота трубы должна быть более 3,5 м, что предотвратит появление воздушной пробки во время одновременного слива.

Вентиляционный канал для канализации проектируется заранее и монтируется по ходу строительства дома. Если проект вентиляционной системы отсутствует, то трубы вентиляции выводятся через несущие стены уже после постройки дома. При монтаже вентиляции в домах, расположенных в регионах с очень низкой температурой, в зимний период внешнюю часть трубы необходимо утеплять, чтобы предотвратить её обледенение.

  • количество этажей;
  • способ утилизации канализационных стоков;
  • количество точек водоотведения.

В остальном же вентиляция многоэтажек практически ничем не отличается от таковой в частном доме. Пример проекта можно увидеть на приведенной ниже схеме.

Схема внутренней вентиляции многоэтажного дома

Вентиляция канализации в частном доме: схемы и требования

В таких зданиях для вентиляции тоже используется общий стояк, выходящий на крышу.

Если затевается перепланировка квартиры с уменьшением/увеличением числа подключений к общедомовому стояку, то нужно заранее составить проект и согласовать его с компанией-управителем. Только после этого можно приступать к работе, а иначе несанкционированное подключение новых приборов может привести к ухудшению канализационной вентиляции во всем доме.

Читать далее:  Рекуперация тепла в системах вентиляции принцип действия схемы

В данном случае главная особенность заключается в специфике помещения. Дело тут в ограниченности размеров, из-за чего стояк нередко устанавливается в условиях повышенной температуры. При этом труба будет выполнять теплообмен с помещением, из-за чего возрастет температура выводимых газов с дальнейшим их расширением. Обо всем этом нужно подумать еще до покупки фановой трубы и выбора диаметра стояка.

К слову, минимальный диаметр стояка должен быть 11 см, а иначе газы не будут выводиться из системы своевременно и, следовательно, проникнут в помещение.

Канализационная вентиляция в бане

Также особое внимание уделяйте материалу выполнения вентиляционной трубы. Он не только должен быть прочным,  но и сохранять свои эксплуатационные свойства при повышенной влажности и температурных перепадах.

  • Утепленная или изолированная;
  • Неизолированная.

Первый вариант широко используется в местностях с суровым климатом.

В частных домах для вентиляции канализации используют ПВХ-трубы, которые недороги, герметично соединяются между собой, легко монтируются.

Диаметр утепленного стояка на выходе около 16 см.

Диаметр труб для вентиляции канализации в многоквартирном доме и коттедже для:

  • подводки к раковинам или биде 3 – 4,5 см;
  • кухонных моек, душевых кабин, ванн – 5 см;
  • унитазов 11 см;
  • стояков 6,5 – 7,5 см.

Вентиляция канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Применение вакуумного клапана

Вентиляция канализации в частном доме может обустраиваться при помощи вакуумного клапана. Устройство работает по следующему принципу:

  • корпус аппарата содержит пружину, резиновый уплотнитель;
  • когда происходит внезапный спуск большого объема воды, пружина провоцирует открытие уплотнителя. Это позволяет совершить забор воздуха из помещения, выровнять давление в системе;
  • после выполнения необходимых действий пружина возвращается на исходную позицию. В следующем положении она препятствует проникновению неприятного запаха в помещение.

Монтаж вакуумного клапана подразумевает соблюдение следующих правил:

  • устройство следует устанавливать в верхней части стояка в отапливаемом помещении. Если температура воздуха опустится ниже нуля, вакуумный клапан будет работать неэффективно;
  • устройство устанавливают выше сливов сантехнических приборов;
  • при наличии душевой кабинки вакуумный клапан устанавливается на уровне, превышающем расстояние 35 см от размещения слива;
  • к смонтированному устройству следует обеспечить хороший доступ для проведения ремонтно-профилактических работ.

Фановая труба

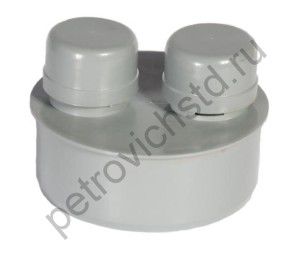

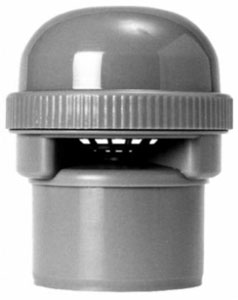

Для чего нужен канализационный вакуумный клапан

внутренний канализационный клапан

внутренний канализационный клапан

Клапаны используют в качестве альтернативы или дополнения фановой трубе. Это выход, если дом уже построен, но вентиляция предусмотрена.

Клапаны вентиляции не должны обмерзать, обычно их устанавливают на чердаке. Механизм действия вентиляционного клапана для канализации очень прост. Просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой. Когда сливается вода, в стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы.

Клапан должен находиться выше пола на 30 – 35 см.

Клапан для вентиляции системы канализации можно собрать самостоятельно.

Материалы и инструменты:

  • пружинка от авторучки;
  • концевой тройник;
  • саморез на 45 мм;
  • полиэтиленовая крышка для стеклянной банки;
  • небольшой листок тонкого поролона;
  • клей;
  • шило.

Ход работ:

  • Из крышки вырезаем окружность диаметром 50 мм, в центр вкручиваем саморез;
  • Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
  • В концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм, пробиваем шилом отверстие и вставляем саморез;
  • Теперь саморез выкручиваем и собираем готовый клапан.

Если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

Построении вентиляции канализационной системы

Через некоторое время он может засориться или сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации. Вентиляция уменьшает зловоние и при пересыхании водяных затворов, характерное для душевых и трапов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Вакуумный клапан с манжетой для вентиляции

Вакуумный клапан с резиновой манжетой для вентиляции

Обратный (вакуумный) клапан — это оборудование для вентиляции канализационной системы, применяемое в случаях, когда монтаж и вывод вентиляционного стояка через кровлю строения невозможен по ряду причин.

Принцип действия

Принцип работы вакуумного клапана достаточно прост — в момент «разряжения» воздуха внутри стояка задвижка клапана отодвигается и пропускает воздух внутрь канализационной системы. За счёт притока воздуха происходит нормализация давления внутри трубы. После этого задвижка закрывается, тем самым блокируя поступление неопрятного запаха.

Монтаж клапана

Клапана вентиляции в верхней точке стояка

Установка клапана вентиляции в верхней точке стояка

Вакуумный клапан монтируется в верхней части канализационной системы. Оптимально, если расстояние от стояка до клапана будет меньше, чем расстояние от стояка до раковины, ванный или любого оборудования с установленным гидрозатвором.

Обычно клапан устанавливается вблизи крайнего сантехнического оборудования. Например, на горизонтальной ветке в ванной комнате около унитаза на небольшой высоте в раструбе отвода или тройника.

Наружная часть канализации

При монтаже важно соблюдать следующие правила:

  • Соединения между клапаном и раструбом должно быть полностью герметичным. При установке в раструб пластиковый трубы клапан монтируется без дополнительных принадлежностей. Чтобы обеспечить герметичность используется входящий в комплект уплотнитель в виде кольца.
  • При использовании с чугунным стояком потребует приобрести резиновую манжету. Перед монтажом раструб трубы тщательно очищается от ржавчины и мусора. Далее труба просушивается при помощи строительного или обычного фена. Затем выполняется крепление манжеты и клапана на силиконовый герметик.
Клапан для вентиляции из подручных средств

Клапан для вентиляции канализации из подручных средств

Сборку клапан можно выполнить своими руками используя простые подручные средства. Для этого потребуется: пружина от авторучки, саморез длиной 45 мм, поролон, полиэтиленовая крышка, концевой тройник, универсальный клей, шило.

Процесс сборки состоит из следующих этапов:

  1. Из авторучки вынимается пружина и накручивается на саморез длиной 45 мм. Диметр самореза должен подходить к пружине и не растягивать ее.
  2. Из пластиковой крышки вырезается круг диаметром 50 мм. Далее, саморез с пружиной вкручивается по центру заготовки так, чтобы пружина располагалась между пластиковой шайбой и головкой самореза.
  3. Из поролона вырезается круг диаметром 60 мм. Заготовки склеиваются друг с другом при помощи универсального клея. Перед склейкой саморез выкручивается.
  4. В заглушке концевого тройника с помощью шила прокалываются несколько отверстий. При необходимости используется дрель или шуруповерт.
  5. К внутренней стороне заглушки прикручивают склеенные шайбы с саморезом по центру.
  6. Полученная конструкция устанавливается в пластиковый тройник, который монтируется на выбранном участке трубопровода на высоте 30–35 см от крайнего сантехнического оборудования.

При «разряжение» воздуха в стояке давление снаружи будет воздействовать на пружину через проделанные отверстия. Пружина, в свою очередь, будет двигать клапан, тем самым пропуская воздух и нормализуя давление внутри канализационной системы.

Перед монтажом собранного клапана рекомендуется проверить его работоспособность. Для этого нужно дунуть в каждое из просверленных отверстий. Если всё собрано правильно, то воздух беспрепятственно пройдёт. В ином случае следует чуть выкрутить саморез, чтобы ослабить усилие пружины.

После этого потребуется провести противоположные действия — потребуется втянуть воздух в себя. В этом случае воздух не должен поступать, так как пружина будет надежно прижимать заготовки к основанию заглушки.

Подводка вентиляции к канализации

свежий воздух в доме и во дворе благодаря грамотно сконструированной канализации

свежий воздух в доме и во дворе

Иногда даже грамотная схема не обеспечивает качественную вентиляцию канализации в частном доме. Если подводка слишком длинна (более 3 м), вентиляция требуется усиленная.

Чтобы решить проблему, требуется увеличение сечения подводки. Так, расчетный показатель 4 см увеличивается до 5 см при длине 3 метра.

Классический гидрозатвор

Если же подводка 5-метровая, диаметр увеличивается на 14. Увеличить сечение подводки придется и при перепаде высот от 1 до 3 метров. Также требуется увеличение диаметра, когда при подводке к унитазу перепад высоты составил более 100 см.

Если этот метод не действует, придется оборудовать дополнительную вентиляцию канализации частного дома в виде вакуумного клапана или добавочной фановой трубы.

Правила устройства

Автономная канализация строится и работает так же, как и городская сеть. Сточные воды, которые образовываются в доме, должны собираться в один трубопровод и выводить в септик или в выгребную яму сделанную своими руками .

Дальше грязная вода несколько раз очищается и сбрасывается в почву. Или же расходуется на хозяйственные цели. Исходя из этого, нетрудно понять, что схема домашней канализации очень простая.

От каждого потребителя воды (кран, смеситель, душ) нужно проложить трубы, которые подсоединяются к общему стояку.

Общая канализация отводит сточные воды в септик, который служит для очищения воды.

Любая канализация состоит из двух частей:

  1. Внутренняя сеть – это пластиковый трубопровод и сантехнические приборы.
  2. Наружная сеть – такой же трубопровод, фильтрующие коллекторы и септик (выгребная яма), которую располагают на участке вне дома.

Из чего состоит схема системы канализации, и как ее составить своими руками для частного дома?

Простую схему канализации можно разработать и самостоятельно – для этого хватит знания строительных правил и СНиП. Более сложные системы канализации требуют участия профессионалов, потому что даже небольшой просчет вызовет большие и серьезные проблемы.

Читать далее:  Как очистить чугунную ванну в домашних условиях: 5 эффективных способов

Стандартная упрощенная схема канализации включает в себя один общий стояк, трубопровод по элементам канализации, наружный трубопровод и резервуар.

Как правильно спланировать и составить схему?

  1. В одноэтажном доме кухня и санузел должны находиться рядом, и как можно ближе к месту вывода канализационных стоков на улицу.
  2. В двухэтажном доме туалет должен находиться на каждом этаже, поэтому помещения с повышенной влажностью лучше размещать друг над другом, чтобы все трубы удобнее было подключать к общему стояку.
  3. Разводка внутренней канализации должна иметь как можно меньше соединений, развязок и стыков.

При строительстве двух- или трехэтажного коттеджа с несколькими ванными комнатами, туалетами, бассейном, джакузи и другими прелестями цивилизации, нужно применять более сложную схему канализации.

Может понадобиться установка нескольких септиков, нескольких общих канализационных стояков, и даже насосной станции. Поэтому для такой сложной работы необходимо нанимать специалистов.

Грамотный расчет схемы, простота и надежность канализации, учет всех подробностей – все это под силу только профессионалу своего дела.

Перед разработкой проекта нужно обратить внимание на такие пункты:

  1. Как вода подается в дом — по центральному водопроводу или из колодца (скважины).
  2. Какие сантехнические приборы, и в каком количестве будут устанавливаться в доме.
  3. Где планируется строить септик (выгребную яму).
  4. Климат в данной местности – количество осадков за год и помесячно, сезонные перепады температуры, и так далее.
  5. Как будет очищаться септик – самостоятельно или при помощи ассенизаторской техники. Организация подъездных путей к септику.

Воздушный клапан

Если схема канализации и водопровода для дома составлена правильно и грамотно, то в нее должны входить следующие пункты:

  1. Схема канализации частного дома с указанием всей разводки, с количеством и размерами материалов.
  2. Схема расположения канализационных труб и стояков.
  3. Указание поворотов в системе канализации.
  4. Места нахождения ревизионных колодцев и коллекторов в наружных канализационных сетях.
  5. Места нахождения насосов.

Внутренние сети

Построение и размеры внутренней сети канализации в доме определяются размерами помещений и взаимным расположением потребителей воды.

К канализации нужно подключить все объекты, в которые сливается вода в доме — раковины, душ, биде, раковины, ванны. стиральную машину. унитазы и т.д.

При помощи ПВХ труб все объекты слива нужно подключить к общему стояку канализации.

Трубопровод соединяется или специальными фитингами, или в раструб, без применения фитингов. Еще несколько существующих способов соединения труб – при помощи сварки или склейки.

Собранную канализацию необходимо прикрепить к стенам дома или к каким-нибудь несущим конструкциям хомутами или клипсами.

Также канализационную трубу нужно закрепить рядом с врезкой в общий стояк, и рядом с запорной арматурой .

Если есть возможность замаскировать трубы за гипсокартонной обшивкой или за мебелью – то это просто замечательно.

Скрытая схема прокладка канализации в частном доме предусматривает врезку смотровых и ревизионных люков, чтобы можно было контролировать состояние труб и проводить ремонт. Канализационные трубы внизу фундамента нужно подсоединить к наружному трубопроводу. В фундаменте пробивается отверстие диаметром немного больше диаметра выходной трубы.

Наружные сети

Фановая труба

Схема канализации в частном доме основана на удалении отходов в септик или в выгребную яму. Отходы удаляются по канализационному трубопроводу. Наружная канализация прокладывается в траншею, которая идет от дома к резервуару (септику).

Чтобы сточные воды в трубах не задерживались, траншея для труб должна иметь уклон – 2-2,5 см на 1 погонный метр трубопровода.

Для наружной канализации можно использовать любые трубы – асбестоцементные, чугунные или пластиковые, которые обязательно необходимо укладывать на песчаную подушку. Глубина канализационного трубопровода определяется глубиной промерзания грунта в районе – она может составлять от 0,2-05 до 1,2-1,5 метров.

Если канализационные трубы нет возможности проложить ниже уровня промерзания, то их необходимо утеплить. В качестве утеплителя используется минвата, стекловата или материалы, похожие своими теплоизоляционными параметрами.

Иногда очень трудно, почти невозможно организовать сток канализационных вод самотеком из-за расположения сантехнических приборов ниже уровня общей канализации. Но выход есть – это насосное оборудование, предназначенное для перекачки сточных вод.

Такие насосы называются фекальными. Фекальный насос имеет приспособление для измельчения фекалий и бумаги. Такой насос можно устанавливать не только на выходе трубы унитаза, но и на ванной или кухонной раковине. Работает такой насос в автоматическом режиме.

Система канализации в загородном доме делится на расположенную внутри помещений и на ту, которая проложена на территории земельного участка. То есть, между этими районами можно обозначить условную границу, на которой и следует устанавливать главную ревизию.

Если исходить из схемы типового канализационного устройства, типичного почти для всех домов, то она должна включать в себя некоторые обязательные элементы.

При рассмотрении внутренней части системы канализации становится понятным, что в ней присутствуют такие узлы и элементы:

  1. Дефлектор, который обязательно устанавливается на конце вентиляционной трубы .
  2. трап, вмонтированный в пол, если дом имеет подвал.
  3. Общий канализационный стояк, к которому подсоединяются трубы внутренней канализации, отводящие сточные воды от сантехнических приборов и устройств.
  4. Канализационные горизонтали (отводящие трубы), которые должны укладываться под уклоном .
  5. Раструбные или фитинговые соединения.
  6. Сами трубы канализации, которые подсоединяются отводной трубой к умывальникам, унитазам, ваннам, и так далее.

Вентиляция

Вывод трубы на крышу

Вентиляционная труба с дефлектором на конце – это тоже элемент канализации, без которого нельзя обойтись.

Вентиляция соединяет части внутренней канализации с внешней средой. Вентиляцию необходимо оборудовать для исключения возможности перепадов давления в канализации или протечки труб.

Результатом работы вентиляции является отсутствие разрежения в системе и потери лишней воды за пределами сифонов, которые находятся выше остальных сантехнических приборов.

Даже сточные воды, полностью перекрывающие сечение канализационной трубы, при работающей вентиляции не создадут прецедент для гидравлического удара. Поэтому элементы вентиляции должны быть в каждом стояке.

Иногда по техническим причинам нет возможности вывести вентиляционную трубу из какого-то стояка над крышей. Тогда необходимо провести широкую общую вентиляционную трубу в одном месте, и к ней подсоединять остальные трубы и хода вентиляции.

Иногда вентиляционная труба проходит по самому дальнему стояку канализации, а на концах остальных стояков устанавливают аэрационные клапаны .

Такой способ вентиляции отлично подходит при прокладывании нескольких стояков канализации. Но больше пяти клапанов на всю систему канализации устанавливать не рекомендуется.

Аэрационный клапан не может полностью заменить вентиляционную трубу. потому что движение воздуха по нему проходит только в одну сторону — в систему канализации. Поэтому в помещении может накапливаться газ, а его обязательно необходимо вывести наружу.

Приведем несколько специальных, самых распространенных сантехнических терминов. Если вы будете знать, что означает то или иное слово, то вам проще будет ориентироваться и при покупке сантехники, и при прокладке своей собственной системы канализации в доме.

  • Вакуумный клапан предназначен для обеспечения системы канализации воздухом при разряжении системы, которое иногда может происходить внутри нее. Вакуумный клапан предохраняет помещения от проникновения неприятных запахов из системы канализации.
  • БА — элемент стояка систему канализации, который расположен на участке над подводкой труб, и имеет соединение с внешней средой.
  • Выпуск — труба, которая соединяет канализационный колодец, расположенный в конце системы, с общей сетью канализации на участке вне здания. Выпускная труба монтируется в самом конце обустройства системы канализации.
  • Подводка — это труба, которая соединяет всю сантехнику с общим стояком или с отводной трубой.
  • Канализационная сеть (сеть канализации) – система всех приборов и устройств канализации, трубы и запорная арматура.
  • Стояк – канализационные трубы, установленные вертикально. Стояк обеспечивает отвод сточных канализационных вод.
  • Отводная труба – отводит канализационные стоки за пределы помещения.

Канализацию в доме можно провести разными способами. Но главное — правильно выбрать схему канализации именно для вашего дома, для ваших индивидуальных потребностей.

  • вытяжная труба должна располагаться выше кровельного материала минимум на 1 м;
  • если в доме планируется установить несколько канализационных стояков, которые будут объединяться в одну выходную трубу, то их сооружают из труб одинакового диаметра;
  • колпаки сверху фановых труб не устанавливаются, потому что зимой на их внутренних плоскостям может образоваться конденсат от исходящих теплых газов, что обязательно приведет к закупорке трубы или уменьшению ее сечения;
  • вентиляционная система для канализации – это отдельный контур, который с общедомовой вентиляцией объединять нельзя;
  • нельзя соединять эту систему с дымоходами;
  • от окон и балконных дверей вентиляционная труба должна располагаться минимум на расстоянии 4 м;
  • не рекомендуется монтировать фановую трубу рядом со свесами крыш, от атмосферных осадков она может прийти в негодность, оптимальный вариант установки – сквозь кровельный материал на крыше.
  1. Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
  2. Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
  3. Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
