Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия.

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

  • делается отверстие в стене для вывода патрубка;
  • участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
  • в подготовленный проем вводится труба;
  • с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
  • колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
  • подсоединенная система крепится к стене кронштейнами.

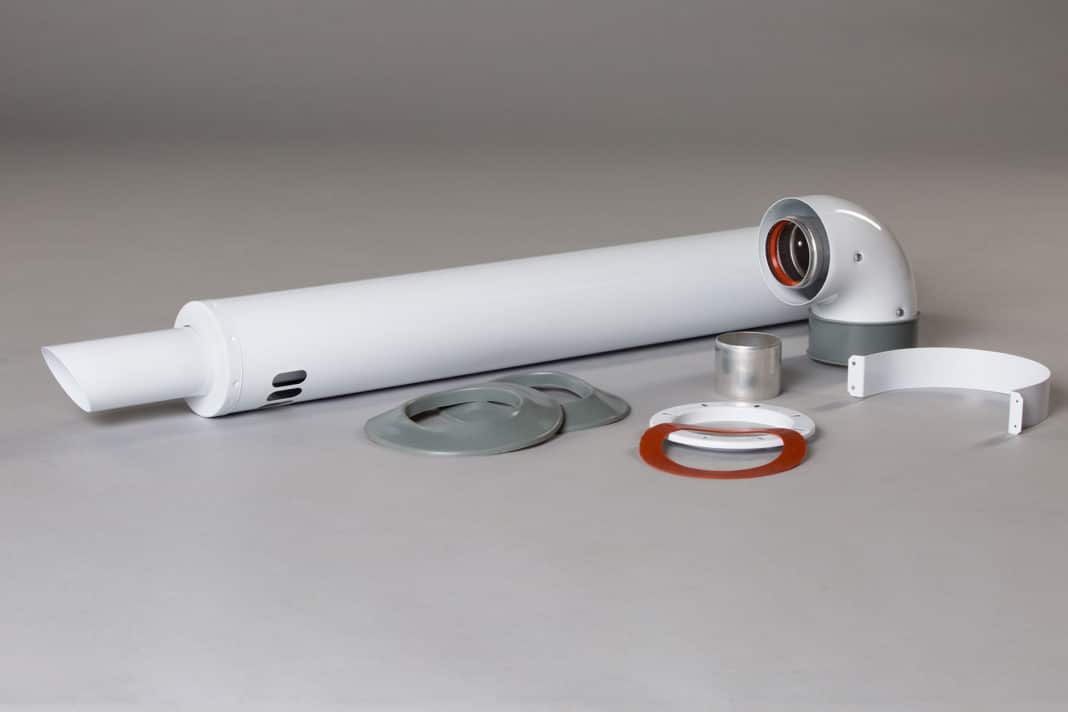

Коаксиальные дымоходы для котлов

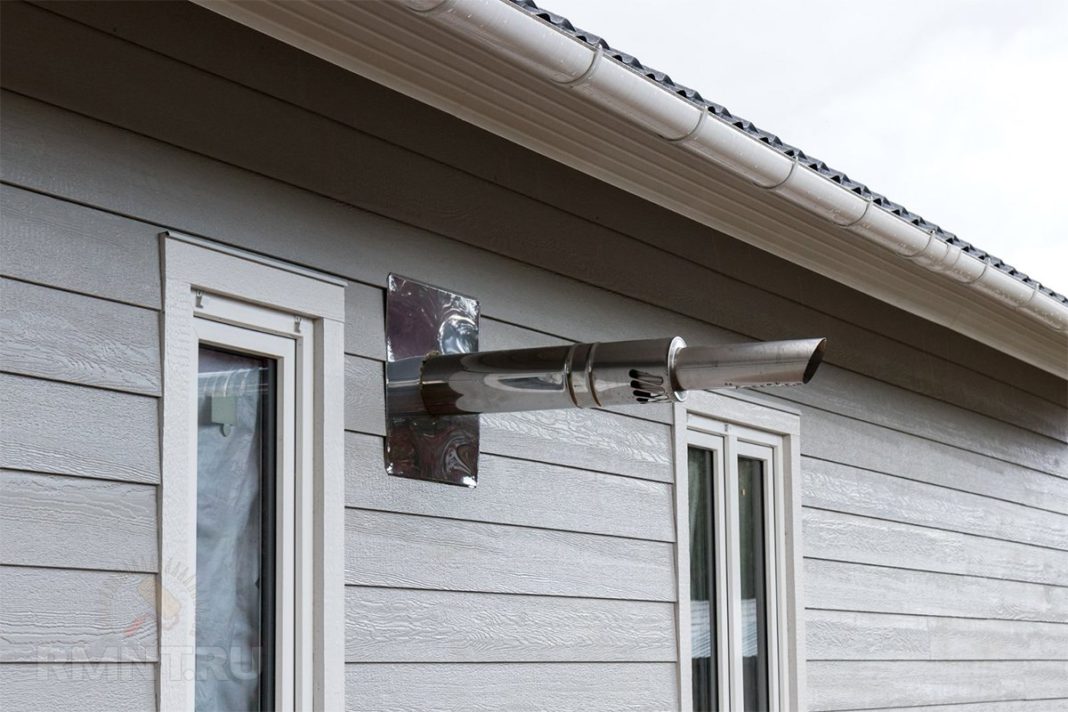

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

  1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
  2. В стене проделывается  проем для вывода дымоходной трубы наружу.
  3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
  4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
  5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Какого-то универсального для бани дымохода нет. Подбирают его в зависимости от применяемого топлива, изолированности котельной, мощности котла, а также толщины стен. Тем не менее, устройство коаксиальных дымоходов для различных печей идентично.

Трубы коаксиальных котлов, как правило, делают из пластика или алюминия.

И те, и те вполне качественны. Только при покупке следует обратить внимание: внутри такого дымохода есть особые перемычки, которые препятствуют соприкосновению двух разных труб.

Коаксиальный дымоход устройство виды установка и монтаж

А вот самостоятельно проектировать коаксиальный дымоход не желательно. Хотя его конструкция и кажется довольно простой, однако любая ошибка может стоить впоследствии достаточно дорого.

Грамотность его конструкции в РФ определяют специальные нормативы и законы. Разобраться в них вообще не просто. Гораздо лучше купить в парную уже готовый и качественный дымоход со всеми необходимыми сертификатами.

Различают горизонтальные и вертикальные (у низкотемпературных навесных котлов) коаксиальные дымоходы.

От этого и нужно отталкиваться при их покупке.

Классификация по типу продукции

Коаксиальные системы подразделяются по ряду признаков.

По расположению выделяют:

  • Внутренние, которые обычно прокладываются внутри специальных шахт;
  • Наружные, используемые без дополнительных устройств. Их недостатком является отрицательное влияние на внешний вид здания, поэтому не рекомендуется их установка с лицевой части фасада.

Коаксиальный дымоход устройство виды установка и монтаж

В зависимости от типа вывода:

  • Горизонтальные;
  • Вертикальные.

По наличию утепления:

  • С использованием утепления;
  • Неутепленные

По количеству потребителей:

  • Индивидуальный дымоход;
  • Коллективный коаксиальный дымоход

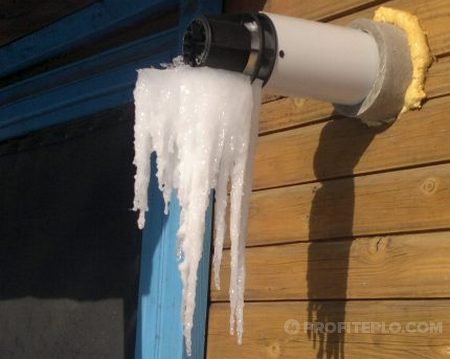

Зачастую зимой возможно промерзание внешней части трубы, что может привести к недостаточному количеству поступающего в камеру сгорания воздуха. Чтобы этого избежать, рекомендуется устанавливать утепленные дымоходы. В них используется 3 трубы, одна из которых заполняется утепляющим материалом.

Горизонтальный и вертикальный дымоходы

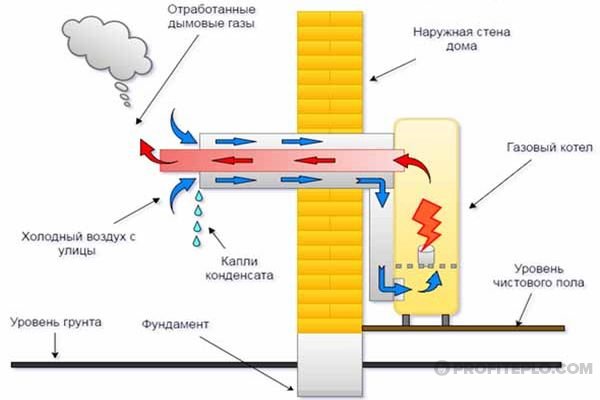

Схема вывода горизонтального и вертикального коаксиальных дымоходов

Посмотрим, какие коаксиальные дымоходы и их рейтинг.

Есть коаксиальные дымоходы, изолированные и изолированные.

Если мороз высок, внешний канал может замерзнуть, что затруднит подачу воздуха в помещение. Поэтому дымоход часто изолирован.

Изолированная труба имеет три канала. Поместите нагреватель между наружными трубами, который не позволяет замораживать дымовую трубу.

Коаксиальные дымоходы имеют вертикальный и горизонтальный выход.

Многие дымоходы имеют горизонтальные и вертикальные части.

Поэтому тип производства зависит от местоположения газового котла. Тем не менее, вертикальная розетка всегда используется для котлов, у которых нет принудительного вытяжного вентилятора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

  1. Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
  2. В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
  3. Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
  4. В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
  5. Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
  6. От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Коаксиальный дымоход устройство виды установка и монтаж

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Установка  дополнительного оборудования к газовым приборам отопления выполняется исключительно специалистами в этой области. Также каждый год осуществляется полное обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

[/wpmfc_cab_sw]

При монтаже коаксиального дымохода, необходимо соблюдать ряд требований к установке.

  1. Четкое соблюдение правил установки коаксиального дымохода обеспечит безопасность вашему жилищу;
  2. Необходимо следовать рекомендациям СНиП 2.04.08 – 87; 2.04.05 — 91.3. Нужно знать, что указанными правилами не запрещено устанавливать вертикальные дымоходы в частных домах;
  3. Расстояние до соседних строений должно быть не менее 2м при условии отсутствия на ней в пределах 3 м других отверстий для удаления дыма. Если такие отверстия в пределах 3 м имеются, расстояние до строения должно быть не менее 3м;

Наиболее распространены вертикальные дымоотводы в частных домовладениях. Однако существует и еще одна область их применения – это коаксиальный дымоход в многоквартирном доме. Использование коллективного дымохода обеспечивает высокую безопасность пользования газовыми приборами.

Правила монтажа коаксиального дымохода регламентируют максимальную длину установленного дымохода не более 4 м.

Необходимо соблюдать следующие правила установки коаксиального дымохода.

  • Максимум можно использовать 2 сгиба;
  • Наклон выходящего наружу участка при горизонтальной установке должен соответствовать примерно 3 º;
  • Части дымохода должны иметь доступ при плановом осмотре;
  • Дымоход не может быть выведен ниже уровня поверхности почвы;
  • Расстояние до соседних зданий не должно быть менее 8 м. При наличии дефлектора оно может быть уменьшено до 2-3 м, в зависимости от наличия на стене отверстий;
  • В случае установки дымохода таким образом, что его выходное отверстие находится ниже 1.8 м над землей, оно должно быть снабжено специальной решеткой;
  • При наличии в местности, где устанавливается дымоход, ветров, направленных в противоположную сторону от выхода дыма, необходима установка на расстоянии не менее 40 см специального заслона;
  • Если дом находится в местности с очень сильными морозами, лучше использовать коаксиальный выход с удлиненным каналом;
  • Нет необходимости в установке дополнительных источников проветривания
Монтаж коаксиального дымохода

Схема монтажа коаксиального дымохода

Помимо вышеуказанных правил, нужно также соблюдать следующие требования. Расстояние от коаксиального дымохода до окна должно быть не менее 60 см. Расстояние до газовых труб – не меньше, чем радиус внешней трубы. Обязательно очень плотное прилегание частей трубы. Важно уделить особое внимание пожарной безопасности на месте выхода трубы на крыше. Должны использоваться специальные кожухи, защищающие от соприкосновения дымохода со всевозможными предметами.

Коаксиальный дымоход устройство виды установка и монтаж

В случае, если газовый котел расположен на слишком большом расстоянии от стены, выходящей на улицу, может возникнуть вопрос, как удлинить коаксиальный дымоход. Для этих целей используются специальные удлинители коаксиального дымохода. Такие устройства продаются во многих магазинах стройматериалов. Удлинитель для коаксиального дымохода поможет установить его без нарушений установленных требований.

Установка коаксиального дымохода в деревянном доме обладает рядом особенностей. При монтаже коаксиального дымохода в деревянном доме используется отдельная шахта, в которой и располагается сам дымоход. Это связано с тем, что конденсирующаяся на стенках трубы влага, образующая в сочетании с дымом очень агрессивную среду, со временем может разъесть части дымохода. Таким образом, монтаж коаксиального дымохода в деревянном доме потребует несколько больших усилий по сравнению со строениями из других материалов.

Надеемся, что данная статья смогла ответить на часто встречающиеся вопросы: Что такое коаксиальный дымоход, требования к установке этого устройства, как удлинить трубу, что понадобится для монтажа и возможна ли установка коаксиального дымохода своими руками.

Важно знать, что несоблюдение правил строительства и монтажа подобной конструкции может обнулить все достоинства данного приспособления.

Инструкция по установке:

  1. Необходимо приобрести и подготовить требуемые материалы: определенное количество коаксиальных труб, а также элементов для соединения, специальные накладки для стены, которые послужат в качестве уплотнительного материала, уличный наконечник.
  2. Производится разметка, а также расчет пути дымовой трубы. Далее делается отверстие необходимого диаметра в стене. Во время процесса проектирования требуется удостовериться в отсутствии поблизости предметов и конструкций, которые легко поддаются воспламенению.
  3. Оптимальным вариантом станет совместная установка котла и соответствующей ему коаксиальной трубы.
  4. Выход дымового канала должен располагаться на 1,5 м выше топливника котла. При необходимости алюминиевое или пластиковое изделие можно удлинить.
  5. Коаксиальная труба должна соединяться с топкой котлоагрегата с помощью специального хомута. Фиксация этого элемента производится с использованием нескольких болтов.
  6. Далее выполняется сборка всей дымоходной конструкции в соответствии с составленным проектом.
  7. Коаксиальные трубы фиксируются между собой с помощью специальных хомутов и болтов.
  8. На последнем участке дымохода необходимо выполнить допустимый уклон для вывода сконденсировавшейся влаги.
  9. Завершающим этапом в монтаже коаксиального дымохода является утепление всей конструкции.

Установку и эксплуатацию коаксиального дымохода регламентирует СНиП 2.04.08-87 и 2.04.05-91, где прописаны подходящие для подключения виды котельного оборудования, способы установки и нормы безопасности.

Имеет значение площадь отапливаемого помещения, планировка, тип стенового материала и другие факторы.

Основные параметры, регулирующие установку двухосного дымохода:

  • при установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта;
  • диаметр выходного отверстия в кирпичной стене должен быть больше сечения патрубка дымохода на 1 см, а в деревянной стене – на 5 см;
  • труба в помещении должна находиться минимум в полуметре от оконных и дверных проемов;
  • если дымоход проходит под окном, то расстояние между ними должно быть минимум 1 метр;
  • зазор между трубой и деревянной стеной должен быть от 5 см;
  • наружные постройки, дома соседей и другие объекты снаружи не должны находиться ближе, чем на 1,5 м;
  • запрещается врезать коаксиальный дымоход газового котла в обычный;
  • оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
  • если прокладывается горизонтальным способом через смежное нежилое помещение, то его длина не должна превышать 3-5 м.

Устанавливают такой дымоход во всех газовых котлах, радиаторах и конвекторах, у которых есть камеры сгорания закрытого вида.

Итак, вот что непременно потребуется для установки коаксиального дымохода:

  • колено;
  • фланец;
  • дымоотводящая труба;
  • обжимной хомут
  • адаптер для котла;

Ставить такой дымоход необходимо на самом малом расстоянии от стены до котла, и из данной зоны надо полностью убрать все материалы и предметы, которые боятся слишком высокой температуры.

Также важно точно определить точку, в которую труба будет выводиться на улицу – желательно, чтобы она находилась выше приблизительно на полтора метра выхода дымохода из котла. Отверстие следует делать диаметром 110-125 мм – абсолютно точно по трубе. Таким образом, требования расположению такого дымохода гораздо менее строгие, нежели к обычному.

Читать далее:  Эжектор для насосной станции - сборка и установка своими руками

Коаксиальный дымоход через бревенчатые стены бани лучше всего проводить через гильзу из специальной асбоцементной трубы, затем забить шнуровой асбест вокруг дымохода – пожаробезопасно и довольно практично.

Монтаж

Установка подобной конструкции имеет свои правила, которые должны быть описаны в инструкции, прилагаемой к оборудованию. Вносить корректировки и дополнения могут службы газоснабжения и МЧС.

Maksym

Осуществляя монтаж коаксиального дымохода, важно учитывать определенные требования:

  1. Необходимо соблюдать расстояние от трубы к соседствующему строению, которое высчитывается с учетом технических характеристик сооружения и конструктивных особенностей самой дымовой трубы. При отсутствии дефлектора расстояние должно составлять примерно 8 м. При наличии этого усилителя тяги важно, чтобы промежуток от оконных конструкций до трубы был не менее 5 м. Если стена абсолютно ровная, без дверей и окон, расстояние можно уменьшить до 2 м. Стоит отметить, что в СНиПе не говорится о требованиях к горизонтальным дымоходам, потому остается следовать инструкции от производителя.
  2. Максимально допустимая длина коаксиальной трубы не должна превышать 5 м. В многоэтажных домах для удлинения канала можно применить коллективные дымоходы. Эта проблема решается также за счет подключения к общей системе дымоотвода.
  3. Необходимо обратить внимание на важность создания уклона канала для обеспечения возможности выхода конденсата за пределы конструкции. Уклон в соответствии с уровнем земли должен составлять 3 градуса.
  4. Важно, чтобы все элементы соединялись перед входом трубы в стену.
  5. Расстояние до потолочной конструкции сооружения должно составлять не менее 20 см.

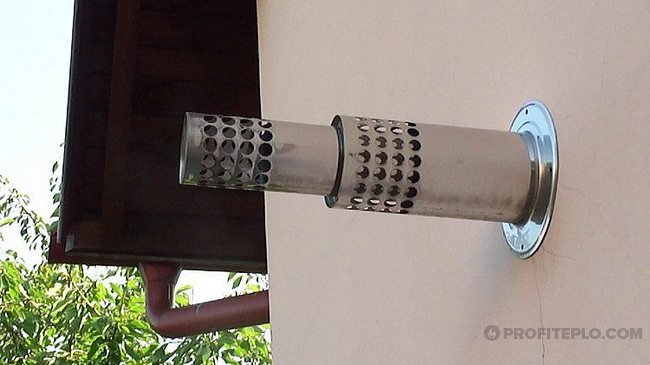

  6. Необходимо, чтобы часть канала, расположенная снаружи, имела длину не меньше 20 см. Оптимальный размер – 60 см.

Конструкция трубы выполнена так, что обратной тяги быть не должно. Перед топкой устанавливается специальный клапан, который не допускает задувания дымовых газов внутрь помещения.

Как собрать коаксиальный дымоход?

Не представляет особой сложности самостоятельный монтаж коаксиального дымохода. Практически любой владелец своего дома в состоянии смонтировать коаксиальный дымоход своими руками.

Для начала необходимо определиться, какой тип дымохода лучше использовать: горизонтальный или вертикальный. Это зависит от типа используемого котла. Для каждого из них используется свой тип дымовыводящего канала. Если в агрегате установлена принудительная вентиляция, то можно использовать горизонтальный коаксиальный дымоход.

СНиП в таком случае ограничивает длину горизонтальной части тремя метрами. Тем не менее, перед монтажом необходимо тщательно ознакомиться с инструкцией, так как ряд производителей устанавливает свои ограничения для изготавливаемой продукции. Горизонтальные дымоходы, как правило, устанавливаются с настенным типом котлов.

При такой системе дым подается наружу через стену. Уклон коаксиального дымохода в таком случае должен составить порядка 2-3 градусов для исключения заливания сконденсированной влаги в агрегат. Для укрепления устройства в стене, возможно использование приспособлений базового или горизонтального типа.

котел с дымоходом

Если же горизонтальный дымоотвод почему-либо невозможен (к примеру, расположенное поблизости дерево, узкая улица, маленькое расстояние между окнами), то применяется вертикальный коаксиальный дымоход.

Помимо этого, монтаж коаксиального дымохода можно осуществить наклонно.

При установке коаксиального дымохода необходимо соблюдать несколько правил:

  • Для горизонтальной дымовой трубы участок дороги должен быть наклонен к 3 °.

    Это необходимо для слива накопительного конденсата;

  • Дымоход должен иметь не более двух морщин;
  • Дымоход не должен находиться под землей;
  • Установите дымоход так, чтобы положение коаксиального дымохода и котла не изменилось в следующих разделах;
  • Место, где очищается или опорожняется конденсат, не должно закрываться;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливается в комнате с окнами;
  • Если отверстие в трубке над уровнем земли меньше 1,8 м, гриль должен быть установлен из защитного покрытия дыма;
  • В случае, когда ветер направлен на удаление дыма в горизонтальной дымовой трубе, необходимо установить барьер для обертывания.

    Расстояние от экрана до отверстия трубы должно быть больше 0,4 м;

  • Необходимо наблюдать расстояние более 8 метров от трубы до смежных комнат. Если вы установили сетку дефлектора, расстояние до глухой стены, вероятно, составляет 6 м.

При покупке газового котла всегда имеются инструкции по установке коаксиального дымохода.

Перед началом установки вы должны внимательно рассмотреть все правила и требования.

Для экономного и безопасного отопления в вашем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите приятную атмосферу в комнате и защитите дом от огня.

Содержание

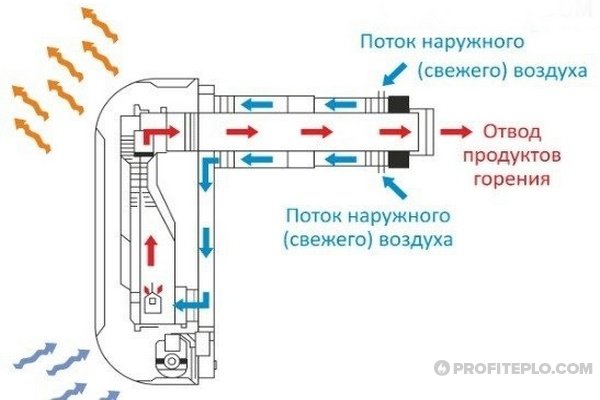

  1. Устройство и принцип работы
  2. Преимущества коаксиальных дымоходов
  3. Установка и подключение к газовому котлу

Введение

Основная особенность газовых котлов с закрытой камерой сгорания в том, что они используют для горения наружный воздух.

Им также необходима дымовая труба для вывода продуктов сгорания в атмосферу. Обе эти функции совмещает в себе уникально устройство — коаксиальный дымоход для газового котла.

В этой статье мы расскажем об устройстве, принципе работы и преимуществах коаксиальных дымоходов, о требованиях и нормативных документах, регламентирующих установку их в частных домах и квартирах, а также о том, на что следует обратить внимание при выполнении монтажа своими руками.

Перед тем как приступать к монтажным работам следует изучить требования к установке коаксиального дымохода. Правила и нормы во многом зависят от выбранного варианта установки трубы – по горизонтали или вертикали.

условия монтажа
Условия монтажа

Нормы монтажа для горизонтального дымохода:

  • Комплект подбирается в соответствии с диаметром выходного патрубка газового котла – нельзя использовать дымоходную трубу меньшего сечения. Размер патрубка указывается в документации на котельный агрегат.
  • Максимальная длина горизонтальной коаксиальной трубы составляет 3 метра. Производители котлов с вентиляторами повышенной мощности могут допускать использование более длинных труб. При этом каждый поворот дымохода уменьшает допустимую длину на 0,5 метра.
  • Уклон трубы для удаления конденсата должен составлять не менее 3° на каждый погонный метр.
  • Рекомендуемое расстояние от выходного патрубка котла до отверстия в наружной стене составляет полметра-метр. В этом случае температуры дымовых газов будет хватать, чтобы предотвратить внутреннее обледенение трубы в морозную погоду.
  • Расстояние от окна, двери до выходного отверстия коаксиального дымохода – не менее 0,5 м. Выводить трубу под окно не рекомендуется, но если иных вариантов нет, то минимальный промежуток между выходным патрубком дымохода и нижней частью окна – 1 м.
  • Выходное отверстие трубы должно располагаться на высоте не менее 2 м от поверхности земли.
  • Величина зазора между трубой и краями отверстия в стене составляет 5 см для деревянной стены, 1 см для кирпичной или блочной конструкции. Зазор заполняется негорючим теплоизолятором (базальтовой ватой).
  • Если труба снаружи располагается под балконом или козырьком, то требуется правильно рассчитать ее длину. Выступающая часть дымохода должна выходить за пределы сегмента круга, ограниченного стеной и нижней частью балкона или козырька с радиусом, равным ширине, выступающей за плоскость стены конструкции. Чем ближе к конструкции расположена труба, тем длиннее должна быть ее наружная часть.
горизонтальное исполнение коаксиальной трубы
Горизонтальное исполнение коаксиальной трубы

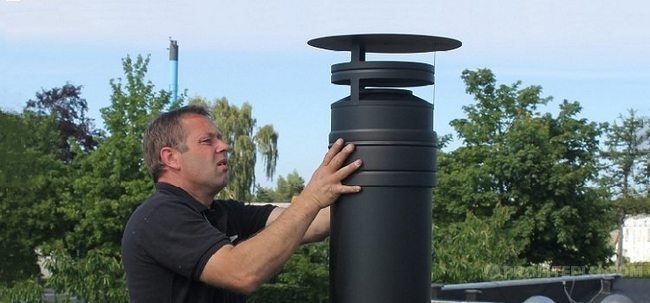

Нормы установки коаксиального дымохода в вертикальном исполнении предусматривают:

  • Сборку колен путем вставки последующих элементов в предыдущие, чтобы обеспечить свободное стекание конденсата. Чтобы влага не просочилась наружу, стыки герметизируют, стягивая хомутами.
  • В нижней части конструкции монтируют тройник, который обеспечивает сбор конденсата, позволяет проверять и чистить дымоход.

Устанавливать коаксиальный дымоотвод допустимо собственными силами, если есть навыки работы электроинструментом. При оснащении двухконтурного или одноконтурного газового котла двойной дымовой трубой потребуется:

  • Проделать в стене (либо в перекрытиях и кровельном пироге, если речь идет о вертикальном дымоходе) отверстия, диаметр которых должен отвечать требованиям СНиП.
  • Выполнить подсоединение адаптера к выходному патрубку котла.
  • Присоединить к адаптеру собранную коаксиальную трубу, при необходимости используя угловой элемент для подвода дымохода к стене (все стыки фиксируются при помощи обжимных хомутов).
  • Вывести трубу через проделанное отверстие (если речь о горизонтальном дымоходе, требуется соблюсти уклон для стока конденсата).
  • Заполнить зазор между трубой и деревянными строительными конструкциями негорючим теплоизолятором (базальтовая вата, огнестойкая монтажная пена), если стена кирпичная, теплоизолятор не требуется.
  • Смонтировать декоративную накладку.

Нюансы монтажа

Чтобы правильно выполнить подключение двухканального дымохода, следует изучить инструкцию производителя котла, где указаны все технологические тонкости с учетом параметров отопительного агрегата. Коаксиальный дымоотвод рассчитан на использование в паре с котлом, мощность которого не превышает 40 кВт – при работе более мощных агрегатов тяга недостаточна, из-за чего снижается КПД, образуется много конденсата, повышается риск обледенения и закупорки дымохода.

особенности монтажа
Особенности монтажа

Адаптер для патрубка котельного агрегата. Неправильно использовать вместо штатного адаптера самодельную замену, например, обрезок трубы подходящего диаметра из нержавеющей стали. Это приводит к проникновению дымовых газов в помещение, мешает дымоходу нормально работать.

Особенности монтажа. Двухканальный дымоход монтируется «по конденсату» – верхний элемент должен вставляться в нижний. Это следует учитывать, выполняя установку трубы с наклоном наружу, для слива конденсата на землю. При необходимости используют штатные колена для поворота на 90 и 45 градусов. Герметизировать стыки следует специальными хомутами, запрещается использовать силиконовый герметик – он разрушает штатные уплотнительные элементы.

При осуществлении монтажа коаксиальной системы своими руками необходимо сделать ряд подготовительных работ. В частности, стоит провести тщательный расчет размеров, подготовить отверстия в стене и предусмотреть небольшой уклон трубы. Наклон в 2-3 градуса позволит образовавшемуся конденсату стекать. Далее необходимо вывести дымоход через стену дома. Это довольно просто, главное – соблюдать все требования нормативных документов.

Затем можно переходить к установке коаксиального оборудования к котлу. Для этого необходимо использовать специальный соединительный адаптер. Затем устанавливается тройник со сборником конденсата, после чего конструкция дымохода выводится через стену.

В некоторых случаях при монтаже необходимо увеличить длину трубы коаксиального дымохода. Для этого используются поворотные муфты, которыми скрепляются стыки между трубами. Стоит отметить, что не рекомендуется осуществлять герметизацию труб силиконом. Он может не выдержать высоких температур. Так же рекомендуется максимально снизить количество поворотов трубы, чтобы тяга конструкции была выше.

Многие пользователи данного вида дымоходов сталкиваются с проблемой обледенения выведенной трубы. Если это случилось и на трубе присутствует лёд, то скорее всего, монтаж системы был проведен неправильно. Для избежания появления сосулек на трубе можно применить специальную насадку. Такой антиобледенительный прибор устранит проблему появления льда на трубе. В частности, при использовании такого вида дымоходов в коллективных системах использование насадки является обязательным пунктом.

Для защиты трубы от ветреных задуваний необходимо заранее рассчитать, где будет установлен дымоход. Здесь необходимо учитывать конструкцию здания. Также для этого применяется специальная ветрозащита и диафрагма.

Если нет уверенности в собственных силах, то стоит обратиться к специалистам, которые помогут правильно установить коаксиальный дымоход. Иначе можно допустить грубые просчеты, из-за которых система будет работать неэффективно.

Среди самых распространенных ошибок во время монтажа стоит выделить следующие:

  • Грубые погрешности при расчете. Осуществлять замеры и расчеты необходимо строго по установленным нормативно-правовым актам.
  • Нарушение норм пожарной безопасности. Для таких систем обязательно должны быть предусмотрены зазоры, снижающие уровень пожароопасности. При невыполнении таких требований последствия могут быть весьма плачевными.
  • Неправильное подключение к отопительному оборудованию.
  • Ошибка в выборе материала. Выше говорилось о том, что системы дымохода могут быть выполнены из нержавейки или из пластика. При выборе следует учитывать индивидуальные особенности системы отопления, чтобы материал мог выдержать необходимые температуры.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной. При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями.

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Коаксиальный дымоход устройство виды установка и монтаж

Алгоритм действий:

  1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
  2. В подготовленное отверстие помещается выходная часть трубы дымохода.
  3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
  4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
  5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Для этого дополнительно приобретите соединительные колена, и потом протяните места наращивания коаксиального дымохода обжимным хомутом.

Рекомендация. Выводя трубу из стены, следует организовать ее небольшой уклон – приблизительно на 2-3?. Таким образом, конденсат стекать вниз будет самотеком и никакого переувлажнения не будет.

После монтажа дымохода нужно закрыть отверстие в стене декоративной накладкой точно под диаметр трубы. Применяйте для этого жидкие гвозди или строительный клей.

Отверстие с улицы, как правило, пенят для того, чтобы воздух не попадал в котельную извне и не создавал ни конденсата, ни сквозняков.

Стоит также сказать, что коаксиальный дымоход должен проходить сквозь стену вовсе не обязательно – сегодня вполне удачно реализуются схемы различных коллективных дымоходов.

Содержание

Введение

Устройство и принцип работы

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

  • продукты сгорания проходят по внутренней трубе, нагревая ее;
  • воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
  • в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
  • холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.
Коаксиальные дымоходы для котлов
Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

Читать далее:  Мойка из искусственного камня плюсы и минусы

вертикальное исполнение

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

  • мощность отопительного агрегата;
  • уровень теплоизоляции в помещении;
  • средний показатель месячной температуры воздуха снаружи здания;
  • вид используемого топлива;
  • общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Такой дымоход представляет собой две трубы, имеющие разные диаметры. Она из труб, которая поменьше, вставляется в другую, чтобы между ними был зазор в несколько сантиметров. Такое устройство дымоходной системы позволяет и выводить продукты сгорания, и одновременно набирать нужное количество воздуха с улицы.

Также стоит выделить два основных вида систем в зависимости от особенностей конструкции, в которых можно устанавливать такие дымоходы:

  1. Коллективные системы. Такие виды дымоходов устанавливаются в процессе строительства больших высотных зданий.
  2. Индивидуальные системы. Данный вид систем применяется для установки в частных домах, где используется один отопительный прибор.

Труба, которая имеет больший объем, предназначена для набора воздуха из внешней среды дома. Труба, которая поменьше, используется для выведения продуктов сгорания. Большим плюсом такого устройства является то, что воздух, поступающий по внешней трубе, уже нагревается от внутренней трубы, которая выводит отходы.

Конструкция подобного приспособления состоит из нескольких труб разного диаметра, которые вставляются одна в другую. Отсюда и походит название – «коаксиальный».

В середине этого устройства предусматриваются специальные перемычки, которые не дают возможности элементам соприкасаться друг с другом.

Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.

У каждого из контуров такого канала существует своя задача:

  • один из них отвечает за отведение дымовых газов из топочной камеры котлоагрегата;
  • через второй осуществляется подача свежего воздуха, который важен для полноценного сгорания топлива.

Для котлов с закрытой топкой необходима установка дымоходов длиной не более двух метров. Это важно, поскольку при большем размере тяга будет плохой, следовательно, топливо сгорит не полностью. Это обусловлено образованием своеобразных завихрений, которые мешают выходу продуктов химической реакции окисления вещества и входу потоков воздуха извне.

В СНиПе и правилах противопожарной безопасности отсутствуют рекомендации по установке горизонтальных дымоходов. Однако существуют общие требования, в соответствии с которыми прохождение трубы через деревянную стену должно осуществляться с определенными рассечками. В большей мере это условие выполняется не для того, чтобы обезопасить сооружение от возгорания, а для исключения инцидентов с пожарными службами в виде штрафов и предписаний.

Диаметр выхода в газовом котле не должен быть больше диаметра канала, который отводит продукты горения. Этот параметр указывается в паспорте устройства. В ходе монтажа коаксиального дымохода, можно использовать для подведения к котлу тройник, трубу или колено.

Проще вывести дымоход, если патрубок расположен сверху. Если же он располагается сбоку, то необходимо использовать горизонтальную сборку элементов. Установить конструкцию вертикально можно с помощью кронштейнов. Стыки элементов необходимо закрепить хомутами.

Для одновременного удаления продуктов сгорания и подачи свежего воздуха установлена ​​коаксиальная трубка.

Рассмотрим более подробно, как работает коаксиальная труба:

    • С помощью внешнего канала воздух натягивается.

      Воздух проходит через трубу, что заставляет ее нагреваться. Нагрев вызван внутренним каналом, через который исчезают продукты сгорания. Потребление газа значительно уменьшается из-за нагретого воздуха, поступающего в камеру сгорания. Следовательно, эффективность газового котла увеличивается.

Важно! Коаксиальная дымовая труба может быть установлена ​​в деревянных домах без специальной противопожарной защиты.

Поскольку внешний канал коаксиального дымохода снижает температуру за пределами трубы и действует как система охлаждения.

  • Некоторые дымоходы изолированы для улучшения качества рисунка. Внутренний канал выступает в качестве руководства для сжигания продуктов.

    Требования и установка коаксиального дымохода

    В этой системе используются три канала, один из которых — базальтовый нагреватель.

  • Для обеспечения качества работы коаксиального дымохода вы должны следовать всем инструкциям по установке и выполнить надлежащую установку.

Коаксиальные дымоходы входят в комплект газовых котлов.

Чтобы выбрать требуемый диаметр дымовой трубы, вы должны ознакомиться с таблицей, указанной в руководстве по оборудованию. Для поддержания газового котла без наличия вентилятора требуется минимальная длина дымовой трубы для естественной циркуляции.

Настенные и напольные газовые котлы делятся на две большие группы: с открытой и с закрытой камерой сгорания.

Первые для работы используют воздух из помещения. Именно поэтому, в месте где установлен такой котел должна быть хорошая вентиляция.

Для вывода газов применяются традиционные дымоходы из материала, пригодного для работы с агрессивными средами.

Котлы с закрытой камерой сгорания полностью изолированы от помещения. Подача воздуха в них осуществляется снаружи, туда же выводятся и дымовые газы. Для выполнения обеих этих функций одновременно и предназначен коаксиальный дымоход.

Каково же его устройство?

намерзание конденсата при уклоне трубы наружу

Термин коаксиальный в технической маркировке означает двухжильный. Аналог жил в дымоходе выполняют две трубы разного диаметра, вставленная одна в другую.

Для удержания внутренней трубы в центре внешней они соединяются между собой специальными распорками. Помимо выполнения своей основной функции, они также придают конструкции дополнительную жесткость.

Принцип работы коаксиального дымохода очень прост. По внутренней трубе в окружающую среду выводятся продукты сгорания газа, а в то же время по внешней трубе внутрь газового котла поступает необходимый для горения воздух.

Чаще всего совместно с газовыми котлами используются горизонтальные коаксиальные дымоходы небольшой длины.

Они выводятся наружу прямо сквозь стену загородного дома или обычной квартиры. Встречается также вертикальная конструкция, которая монтируется привычным способом сквозь отверстия в перекрытиях и кровле.

Для борьбы с оледенением при горизонтальной установке, часто используется специальная конструкция. Особенность ее в том, что труба для отвода продуктов сгорания у них выступает из воздухозаборного патрубка на значительное расстояние.

Отверстия для забора воздуха располагаются только в нижней части внешней трубы, что исключает попадание внутрь атмосферных осадков.

Наиболее распространены коаксиальные дымоходы 60/100 с внутренним патрубком диаметром 60 мм и внешним 100 мм. Модели с такими параметрами выпускают многие производители, такие как: Baxi, Vaillant, Buderus, Bosch, Viessmann, Ariston, Ferroli, Electrolux.

Коаксиальная труба по конструкции состоит из двух труб разного диаметра – одна из них вставлена в другую и закреплена перемычками, чтобы стенки не соприкасались. Оси обеих труб должны совпадать.

Двойная труба позволяет обеспечить одновременно приток воздуха с улицы в топку (по внешнему кольцеобразному проходу) и вывод дымовых газов (по центральному каналу). В результате котел с закрытой камерой сгорания функционирует, не забирая воздух и не сжигая кислород в помещении. Это позволяет устанавливать агрегаты с закрытой камерой сгорания не только в специально оборудованной котельной, но и в других помещениях дома в рамках требований СНиП.

В процессе работы газового котла, горячие дымовые газы перемещаются по внутренней трубе наружу, при этом отдавая свое тепло воздуху, движущемуся во встречном направлении по просвету между внутренней и внешней трубой. Благодаря тому, что в камеру сгорания поступает подогретый, а не холодный воздух, увеличивается КПД котла, поскольку ему не требуется расходовать тепловую энергию на нагрев поступающего воздуха.

принцип работы
Принцип работы

За счет того, что по внешнему контуру коаксиального дымохода движется воздух с улицы, внешняя труба устройства не перегревается, а это обеспечивает пожаробезопасность и упрощает монтаж узлов прохождения трубы через стену, перекрытия, кровлю. Также стоит отметить компактность коаксиального дымохода и привлекательный внешний вид, более простой монтаж по сравнению с традиционным вариантом. Особенно это важно, если котел планируется поставить в уже построенном здании, в котором наличие дымоходной трубы не было предусмотрено.

Правила монтажа

[/wpmfc_cab_sw]

Нормы установки к коаксиальному дымоходу:

  • Полметра по горизонтали до всех открытых вентиляционных отверстий, дверей и окон.
  • Один метр по вертикали до окон, в случае если дымоход выходит под ними.
  • Полметра по вертикали до окон, в случае если дымоход выходит над ними.
  • Два метра от уровня земли – вне зависимости ходит ли по ней кто-либо, или же нет.

И последнее: когда под коаксиальным дымоходом находится газовая труба, то расстояние между ними быть должно не меньше 20 см.

А расстояние от угла здания в таком случае уже не регламентируется – как сможете, так и монтируйте.

Основным преимуществом коаксиального дымохода большинство считает отсутствие потребности оборудовать вспомогательную вентиляцию в котельной, но опытные печники абсолютно уверены, что она необходима.

Такая вентиляция, по крайней мере, лишней точно не будет.

Как? Ваши друзья еще не знают? Поделитесь с ними в соцсетях. Жми!

Нормативные документы определяют требуемое расстояние от дымовой трубы до окна и двери, а также прилегающих зданий и сооружений.

Давайте рассмотрим некоторые из требований:

  1. Внедрение коаксиальных дымовых труб только после утверждения службы газа. Вы можете установить горизонтальную и вертикальную дымовую трубу. Запрещается подключать котлы с системой естественной и принудительной циркуляции в одну сеть.
  2. Дымоход должен быть установлен на расстоянии не менее 2 метров от земли.

    В случае кирпичной стены диаметр отверстия должен быть 1 см в диаметре по диаметру трубы, а для деревянного — на 5 см больше.

  3. До и после отопительного сезона рассматривается коаксиальная дымовая труба. Собранный конденсат удаляется, проверяются суставы и наличие ожогов.
  4. Дымоход должен выделяться со стены более 0,3 м.
  5. Для деревянных домов необходимо соблюдать все требования безопасности. Расстояние от отверстия должно превышать длину трубки на 5 см.

    Особая базальтовая изоляция должна быть помещена в щель, что не позволяет нагревать дерево.

  6. Дымоход должен находиться на расстоянии не менее 1,5 метров от соседнего окна и двери. На этом расстоянии не должно быть полюсов или деревьев.
  7. Коаксиальная дымовая труба может использоваться в многоэтажных зданиях.

    Чтобы не отравлять продукты сгорания, необходимо использовать конденсационный котел. Дымоход должен находиться на расстоянии более 50 см от окон, расположенных на одном уровне. И расстояние до окна, выходящего над трубкой, должно быть более 1 метра.

длина наружной части

Содержание

Введение

Построить горизонтальный дымоход значительно проще, однако из-за плохой естественной тяги он подходит только для тех моделей, которые оборудованы вытяжными вентиляторами.

Работы по монтажу газовых дымоходов регламентированы нормативными документами СНиП СП 42-101-2003.

Мы же перечислим основные правила и моменты, которые следует учитывать выполняя установку коаксиальных дымовых труб. Начнем с горизонтальных конструкций:

  1. Приобретая комплект коаксиального дымохода следует делать выбор по его сечению.

    Оно не должно быть меньше выходного патрубка газового котла.

  2. Согласно регламентированным правилам монтажа дымоходов, длину горизонтального участка следует делать не более 3 м. Некоторые производители рекомендуют для своих моделей большие длины полагаясь на повышенную мощность вытяжных вентиляторов.
  3. Установку коаксиального дымохода следует производить под наклоном 3 ° на каждый метр трубы в сторону от котла.

    Дымоход для газового котла

    Это делается для того, чтобы задать направление для стекания образующегося конденсата.

  4. Планируя место под отверстие в стене, следует учитывать, что от выходного патрубка котла до стены должно быть расстояние 0,5-1м.

    Это делается для того, чтобы избежать обледенения дымохода внутри помещения при низких температурах в зимний период.

  5. При установке газового котла вблизи окон следует учитывать, что расстояние от наружного патрубка коаксиального дымохода до ближайшего окна должно быть не менее 0,5 м. Настоятельно не рекомендуется выводить патрубок под окно. Если другой возможности нет, то он должен находится ниже уровня окна минимум на 1 м.

    Расстояние до трубы подающей газ должно быть не меньше половины диаметра коаксиального дымохода.

  6. Во избежании загрязнения, наружный патрубок должен выходить на расстоянии не менее 2 метров от поверхности земли.
  7. Если коаксиальный дымоход находится под козырьком или балконом, то он должен иметь определенную длину выступающей части. Как ее определить показано на следующем рисунке:

Вертикальный коаксиальный дымоход устанавливается в том случае, если по каким либо причинам невозможно установить горизонтальный.

Монтаж такой конструкции более сложный и к нему предъявляются те же требования, что и к установке дымовой трубы для твердотопливного отопителя, такого как водогрейный котел отопления на твердом топливе «Bosch» Soild 2000 B. Перечислим основные моменты, на которые стоит обратить внимание:

  1. При сборке колен дымохода для газового котла следует каждое верхнее колено вставлять внутрь предыдущего и соединять хомутами. При нарушении этого правила, конденсат будет проникать сквозь стыки и стекать по наружным стенкам дымовой трубы.
  2. Для сбора конденсата, удобства очистки и обслуживания, в нижней части конструкции требуется установить тройник.
  3. Особое внимание следует уделить участку коаксиального дымохода расположенному на крыше.

    О том как следует строить эту часть дымовой трубы, наглядно показано на следующем рисунке:

Внимание: Из-за риска обледенения, на трубы газовых дымоходов запрещается установка защитных колпаков (дефлекторов).

условия монтажа
Условия монтажа

К наиболее распространенным ошибкам относится:

  • Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
  • Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
  • Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе. Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
  • Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
  • Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.

котел с двухканальным дымоходом

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Читать далее:  Почему взрываются газовые баллоны основные причины аварий

Видео по теме:

  • при сборке конструкции нужно использовать только рекомендуемые фирмой-производителем комплектующие;
  • диаметр выводящего канала подбирают больше размера патрубка на выходе отопительного котла;
  • если конструкцией не предусматривается специального элемента для отвода и сбора конденсирующейся влаги, то трубу размещают под уклоном (3-12°);
  • дымоходный канал нельзя выводить не на улицу (в подвальное помещение, подъезд и пр.);
  • между газовыми трубами и составляющими дымохода следует оставлять не менее 0,2 м;
  • все стыки декорируются специальными накладками, которые монтируются при помощи строительного клея;
  • оптимальным считается использование не более 2 колен в составе конструкции;
  • стыки элементов производят за пределами стены (не в ее толще);
  • максимальная длина дымохода коаксиального типа варьируется в пределах 3-7 м, в зависимости от сложности трассы и модели котла.

Основные требования по установке коаксиальных дымоходов регламентированы в СНиП 02.04.08-87 и 02.04.05-91. Согласно указанным нормам, следует осуществлять монтаж газоотводящих труб. В целях обеспечения безопасности при эксплуатации нормативными документами установлены такие требования:

  • от поверхности грунта до выхода трубы не допускается меньше 1,5-2 м;
  • при монтаже дымоотвода под окном его следует размещать не менее 1 м от нижнего края оконного проема;
  • выходное отверстие располагают от дверей, окон и прочих строительных элементов на расстоянии от 0,5 м;
  • перед выходом из канала не должно быть ограждающих элементов и препятствий (стен, оград, столбов и пр.) ближе чем в 1,5 м;
  • проделываемое в кирпичной стене отверстие должно быть больше диаметра выводной трубы на 1 см; для домов из дерева оставляется зазор не менее 2-3 см.

При осуществлении монтажа коаксиальных дымоотводящих труб важно учитывать все нормативные требования, а также выполнять правильно все этапы работ. Это позволит обеспечить бесперебойное и длительное функционирование отопительного оборудования.

Проход коаксиального дымохода через стену, выполненную из негорючих материалов

Если вы собрались смонтировать самостоятельно коаксиальный дымоход, что это от вас потребует?

Обязательно для монтажа коаксиального дымохода понадобится комплект коаксиального дымохода, включающий собственно трубу, колено, адаптер и хомуты. По необходимости приобретается еще удлинитель коаксиальной трубы.

Коаксиальный дымоход устройство виды установка и монтаж

Если требуется смонтировать вертикальный коаксиальный дымоход, установка его будет происходить через кровельное перекрытие и саму крышу. Для поддержания конструкции в вертикальном положении, используют адаптер. Обратите внимание! Адаптеры разрабатываются только для определенного оборудования. Необходимо использовать только те, которые рекомендованы производителем.

Требуется, чтобы была достигнута нужная длина коаксиального дымохода, для этого используют особые удлинители. Для достижения герметичности места прохода через кровельную часть, используется специальное приспособление – так называемый терминал.

Элементы коаксиального дымохода дымохода

Принадлежности для установки коаксиального дымохода

Подобные дымоходы изготавливаются из стали (либо оцинкованной, либо из нержавейки), сплавов алюминия или особого термостойкого пластика. Такие материалы, помимо своей прочности и легкости, также обладают повышенной устойчивостью к высокой температуре. Зачастую внутренняя сторона трубы бывает из сплава алюминия, а внешняя — стальная. Толщина ее – 1/1.5/2 мм.

Осуществляя монтаж коаксиального дымохода своими руками, необходимо соблюдать следующее правило монтажа: высота выходного патрубка над прибором должна быть не менее полутора метров, а труба должна располагаться с наклоном примерно 3º, чтобы конденсат получил возможность беспрепятственно стекать вниз.

Он чаще всего используется в оцинкованной и нержавеющей стали при производстве коаксиального дымохода. Они все еще нуждались в таких материалах: алюминиевых сплавах и термостойких пластиках. При необходимости уплотнительные соединения используют полимерные кольца для уплотнения. Они могут выдерживать температуры до 250 °.

Коаксиальный дымоход устройство виды установка и монтаж

Процесс подготовки отверстия, необходимого для вывода трубы, не отличается особой сложностью. Вырезается проем нужного диаметра, уклон которого направляется к земле. Размер этого отверстия должен равняться соответствующему значению дымохода. В проделанный проем вставляется специальный удлинитель, который выполняет требование о расположении соединения к стене.

Защитить дымоход от обледенения можно только за счет установки дополнительных элементов. Рекомендуется приобрести специальную насадку, которая будет предотвращать замерзанию конденсата. Это приспособление поможет также в случае неправильного проектирования и последующей установки без нужного уклона.

Расстояние от канала, подающего газ к дымоходу, должно составлять примерно 60 см.

Как работает коаксиальная труба

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

  1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
  2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации
Коаксиальные дымоходы для котлов
Коаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Пластик

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

Коаксиальные дымоходы для котлов
Коаксиальные дымоходы для котлов из пластика

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

[/wpmfc_cab_sw]

Современные типы двухканальных дымоходов изготавливаются из металла и пластика. Каждый из материалов имеет свои достоинства и недостатки.

  • Пластиковые дымоходы подходят для низкотемпературных конденсационных котлов. Сделанные из специального термоустойчивого пластика, они способны выдержать температуру до 200-205 градусов по Цельсию. Они наиболее доступны по цене, отличаются легкостью в монтаже благодаря малому весу конструкции. Главным недостатком пластиковых дымоходов является небольшой срок службы, ограничения в температурном режиме для котла, а также уязвимость к агрессивным компонентам в отработанных газах.
  • Дымоходы из металла — нержавеющей стали или алюминия – отличаются длительным сроком эксплуатации (от 30 лет), стойкостью к химическому воздействию. Они способны выдержать температуру до 550 градусов по Цельсию. Недостатком металлической конструкции является склонность к образованию конденсата, из-за чего его приходится утеплять базальтовой ватой или другими теплоизоляционными материалами.

Рейтинг по количеству обслуживаемых услуг

Есть дымоходы индивидуальных и коллективных услуг.

У первых нет ветвей и используются только для одного водонагревателя.

В коллективном дымоходе ветви теплогенераторов соединены с общим каналом. Этот тип дымохода может быть только вертикальным.

Наружная часть коаксиального дымохода на фасаде здания.

Есть дымоходы внешние и внутренние.

Единственный недостаток внешнего дымохода — неприятный вид, поэтому этот канал расположен внутри дома.

Такие дымоходы не требуют технического обслуживания и просты в установке. Внутренние дымоходы расположены на шахтах, которые находятся далеко от дома.

Плюсы и минусы

Данные виды дымоходов имеют свои положительные и отрицательные стороны.

Среди основных преимуществ коаксиальных систем следует отметить следующие:

  • Не предъявляется больших требований к вентиляции помещения. Это объясняется тем, что данный вид набирает воздух не из помещения, а с улицы.
  • Простота и высокая скорость работ по монтажу.
  • Данные виды дымоходов можно использовать не только для настенных газовых котлов.
  • Использование как в частных, так и в многоэтажных домах.

Среди недостатков можно выделить два основных минуса:

  • Работа такого дымохода подразумевает выделение конденсата. Он довольно токсичен, поэтому при монтаже необходима тщательная изоляция труб. Даже небольшие погрешности в изоляции могут привести к неприятным последствиям.
  • Второй минус напрямую следует из первого. Так как в таких дымоходных системах выделяются токсичные конденсаты, то при установке в коллективной системе отопления потребуется комплект разрешительных документов от соответствующих органов.

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Газовое отопительное оборудование, оснащенное коаксиальной газовыводящей системой обладает целым рядом положительных качеств:

  1. Пожаробезопасность. Отходящие отработанные газы охлаждаются поступающим снаружи холодным воздушным потоком. Это имеет крайне важное значение при монтаже котлов в деревянных строениях.
  2. Простота монтажа и небольшие габариты. Экономия места в помещении.
  3. Эффективность. Нагнетаемый уличный воздух богат кислородом, поэтому топливо в камере сгорает полностью, КПД горелки возрастает.
  4. Экологичность. При более полном сгорании газа практически не образуется токсичных выбросов, представляющих опасность для природы.
  5. При использовании коаксиальных труб сжигается кислород, поступающий с улицы; комнатный воздух в процессе горения не участвует. Снижаются требования к обустройству котельной, т. к. отпадает необходимость в вентиляции помещения.
  6. Правильный монтаж исключает вероятность попадания отходов горения в жилые комнаты.
  7. Дымоходы такого типа могут устанавливаться не только в частных индивидуальных домах, но и использоваться при возведении многоквартирных построек.
  8. Длительный срок службы. Считается, что нержавеющие конструкции прослужат не менее 30 лет.

К минусам коаксиальных систем воздухоотведения относят:

  1. Такую конструкцию целесообразно применять только в отопительных устройствах с камерой горения закрытого типа.
  2. Неэстетичный внешний вид. Горизонтальные трубы портят фасад дома.
  3. Высокая стоимость по сравнению с привычными дымоходными трубами.
  4. Из-за сильной разницы температур воздушных контуров в трубах образуется большой объем конденсата. Поэтому необходимо устраивать приемники, отводящие конденсирующуюся влагу, или осуществлять монтаж труб с правильно рассчитанным уклоном.
  5. Обледенение. Отработанные газы остывают на выходе, поэтому при понижении температуры на улице до -15…-10°С они не могут растопить замерзающий в трубах конденсат (оседающий из влажного воздуха). Вследствие чего выходная головка дымохода покрывается наледью, что опасно выходом из строя дорогостоящего оборудования. Потребуется дополнительное утепление.

Нормативная база

Для установки коаксиальных дымоходов предъявляются законодательные требования и необходимы определенные разрешения. Государством установлены нормативы в соответствии с СНиП 2.04.08-87 и 2.04.05-91, в которых оговариваются правила установки дымоходов.

В частности, в этих актах указано, что при установлении коаксиального дымохода в коллективной отопительной системе необходимо получить специальное разрешение газовой службы. Также в коллективных системах предусмотрена минимальная длина до окон и дверей, составляющая около полуметра. На фасаде здания дымоход должен располагаться не менее чем в двух метрах от земли.

В соответствии с противопожарной безопасностью оговаривается, что зазор между деревянными стенами дома и трубой дымохода должен быть не меньше 5 см. В кирпичных стенах отверстие для трубы должно быть на один сантиметр больше диаметра самой трубы.

Также нормативные акты указывают на то, что в непосредственной близости от дымохода не должно быть никаких препятствий. Такой вариант конструкции не должен выходить из более чем на 30 см.

Схема горизонтального коаксиального дымохода представлена ниже.

Наклон горизонтального дымохода по отношению к котлу должен составлять примерно 3 градуса. При индивидуальной установке дымохода в частном доме максимальная длина по документам не должна быть больше 7 метров.

Советы и рекомендации

При выборе коаксиального дымохода следует обратить внимание на производителя. На рынке существуют определенные бренды, которые зарекомендовали себя с лучшей стороны, производя высококачественную и надежную продукцию.

Среди таких фирм можно выделить следующие:

  • Navien. Это корейский производитель, который представляет на рынке удобные и качественные дымоходы по приемлемым ценам. Компания производит коаксиальные дымоходы для котлов невысокой мощности.
  • Baxi. Данная фирма уже длительное время занимается производством и поставкой коаксиальных дымоходов на мировой рынок. В основном, данный производитель специализируется на производстве дымоходов из нержавеющей стали для газовых видов отопительных систем. В составе продукции этой фирмы присутствуют полимеры лучшего качества и сталь высокой прочности.
  • Valliant. Данная немецкая компания занимается производством отопительного оборудования, а также коаксиальных дымоходов. Это продукция отличается длительным сроком эксплуатации, стильным внешним видом и простотой в уходе. Часто ко многим котлам данного производителя идёт в дополнение и коаксиальная система дымоотведения.

Монтаж труб дымохода следует производить аккуратно. Выше упоминалось о том, что в таких системах образуется токсичный конденса, поэтому нарушение герметичности труб может привести к негативным последствиям.

Крайне важно в точности ознакомиться с установленными нормативами. Погрешности могут привести к неэффективной работе устройства. При необходимости можно осуществить дополнительное утепление труб. Правда, для коаксиальных дымоходов это делается крайне редко.

    Итак, коаксиальный дымоход на сегодняшний день является актуальным устройством. Данная конструкция увеличивает эффективность работы котлов, не требует больших усилий при эксплуатации, а монтаж такой системы вполне реально осуществить своими руками.

    Более подробно об устройстве коаксимального дымохода расскажет следующее видео.

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    ManRem
    Adblock
    detector
