Вентиляционная решетка с обратным клапаном виды устройство принцип работы инструкции по монтажу

Немного теории: для чего нужен обратный клапан для вентиляции

От правильной вентиляции в доме зависит очень многое. Малейшая ошибка, и ароматы кухни вместо вентканала будут распространяться по всей квартире. Или, того хуже, ваш покой нарушит «амбре» из соседской квартиры, где хозяйка содержит дюжину кошек.

Сложности возникают не только в помещении кухни, но и в ванной комнате, туалете, коридоре.

Если такое происходит, вам срочно нужно решать проблему с помощью простого и недорого устройства – обратного клапана. Его монтируют непосредственно в вентиляционную систему.  Если вы правильно его подобрали и установили, чужие запахи не проникнут в ваше жилище.

Обратный клапан на вентиляцию – для чего нужен и как работает

Суть подобного устройства такова: находясь в открытом положении клапан пропускает беспрепятственно воздух из помещения наружу. Но при этом, стоит потоку устремиться в обратном направлении, устройство срабатывает, перекрывая путь внутрь. Суть работы его достаточно проста. Лепесток расположен внутри таким образом, что поток может пройти в одном из направлений. В случае возврата воздух сам и закрывает себе путь, повернув этот лепесток поперек трубы.

Дополнительное преимущество подобных устройств в возможности регулировки скорости воздушного потока, который сквозь него проходит. Но основное, для чего нужен обратный клапан для вентиляции – это, конечно же, не допускать потоки холодного воздуха через шахты в квартиру. Хотя многие и недооценивают его необходимость.

А теперь, разобравшись с функцией подобного устройства, для чего оно нужно и как действует, имеет смысл перейти ких типам и видам, которые представляет производитель на прилавках магазинов.

Конструкция обратного клапана для вентиляции и принципы его работы

Решётка с обратным клапаном состоит из трёх основных частей: неподвижной части, подвижной части и фланца, к которому подсоединяется воздуховод.

Неподвижная часть представляет собой решётку, играющую декоративную и защитную роли, частично скрывая клапан и защищая его от механических повреждений. Выполняется из пластмассы, имеет, как правило, прямоугольную форму и перекрывает помимо вентиляционной шахты часть стены.

Подвижная часть выглядит как лепесток прямоугольной либо круглой формы, открывающийся в одном направлении. Иногда встречается форма «бабочки». Поскольку система эксплуатируется в условиях повышенной влажности, то обратный клапан выполняется из пластика, не боящегося агрессивного воздействия влаги. Металлические конструкции имеют кустарное происхождение, и особой надёжностью не отличаются.

Фланец представляет собой сечением круг диаметром 110–150 мм и предназначен для подсоединения клапана в воздуховод.

Базовая конструкция выполняется из двух основных частей – непосредственно решетки с ребрами и клапанной системы, которая может реализовываться по-разному. Регулируемые модели обычно снабжаются механизмом подвижного жалюзи, посредством которого пользователь может настраивать пропускную способность. Главное преимущество данной конструкции заключается в возможности индивидуальной регуляции движения воздушных потоков.

Менее распространены нерегулируемые вент. решетки с обратным клапаном, ребра которых прочно зафиксированы и не поддаются изменению в положении. Зато с внутренней стороны клапан может полностью перекрывать циркуляцию воздуха. Наиболее практичной и удобной в эксплуатации считается инерционная решетка, самостоятельно перекрывающая канал в моменты определенной интенсивности движения воздушных масс.

Уже отмечалась популярность пластиковых моделей, что обуславливается практичностью, легкостью и удобством установки данного элемента вентиляции. Современный пластик также отличается долговечностью и разнообразием дизайнерских решений. Тем не менее по своей надежности и механической стойкости он проигрывает металлическим конструкциям.

Решетки из оцинкованной стали и алюминия служат порядка 10 лет, не деформируются и защищают канал от разного рода физических угроз. Однако стальные модели в условиях повышенной влажности и химических воздействий могут поражаться коррозией – даже при наличии оцинкованного покрытия. Поэтому в качестве оптимального решения стоит использовать алюминиевую вент.

Конфигурация размещения решетки очень важна, так как будет влиять и на эстетические качества конструкции, и на ее надежность. Существует четыре варианта установки вент. решетки с обратным клапаном:

• Встраиваемый способ. Накладной монтаж, при котором рамы решетки просто прикручиваются саморезами к стене.
• Интеграция в проем. В данном случае конструкция решетки углубляется в подготовленную нишу в стене и в ней же закручивается с тыльной стороны.
• Боковая установка. Так же короб встраивается в существующий торец, после чего крепится саморезами к боковым поверхностям проема стены.
• Установка в профильную конструкцию. Изначально в проем устанавливается несущая металлическая база, к которой затем посредством специальных зажимов фиксируется и решетка.

Элементы обрамления вентиляционных проемов наиболее подвержены разного рода негативным воздействиям. Поэтому будет не лишним периодически ухаживать за конструкцией, учитывая особенности материала изготовления. Так, металлическая вент. решетка с обратным клапаном для вытяжки потребует комплексного ухода, поскольку и внешние, и внутренние ее стороны будут контактировать с агрессивными средами.

Если она установлена на выходе из кухни, то особенно потребуется очистка поверхностей от копоти и видимой грязи. Этот же нюанс будет важен и на этапе монтажа при выборе способа установки. Монтаж с применением несущего короба – оптимальное решение для вытяжных решеток, поскольку облегчается техника съема конструкции для чистки внутренних поверхностей.

Устройство обратного клапана вентиляции можно назвать примитивным: это труба, соответствующая диаметру выхода вентиляционного канала с крышкой, закрепленной на оси и открывающейся только в одну сторону. Приборы могут иметь квадратную, круглую или прямоугольную форму.

Для бытовых целей такие устройства изготавливают из пластика. В промышленных предприятиях, использующих взрывоопасные вещества, используют металлические обратные вентиляционные клапаны.

В конструкцию антивозвратного устройства входят следующие элементы:

• пластиковый или металлический корпус диаметром 120-1000 мм;
• створки или жалюзи, вращающиеся на стержневом креплении;
• ограничитель – выступ, не позволяющий створкам открываться больше, чем на 90 градусов;
• в клапанах с устройством самозахлопывания есть пружина, возвращающая створки на место.

Теперь о том, как работает воздушный клапан для вентиляции. Он может находиться в открытом или закрытом состоянии. В открытом створки поворачиваются параллельно вентканалу и свободно пропускают исходящие потоки воздуха. В закрытом – опускаются перпендикулярно и перекрывают поток. Ограничители установлены таким образом, чтобы створки поворачивались в нужное положение, а осевой стержень размещен по центру конструкции.

Назначение обратного клапана: регулировать и быть заслонкой от обратного воздушного потока. Принцип работы обратного клапана таков: створки, висящие на центральной или нескольких параллельных осях, поднимаются под напором воздушного потока только в одном направлении, а при затишье лепестки (ламели) опускаются под собственным весом или с помощью пружин, препятствуя обратному движению.

Помимо остановки обратного потока у клапана еще есть функция регулирования объема проводимого воздуха, когда путем поворота заслонки на определенный угол изменяется сечение воздуховода. Устройства бывают двухпозиционные, где только две позиции «открыто» — «закрыто» и многопозиционными, когда могут регулироваться на изменение пропускной способности.

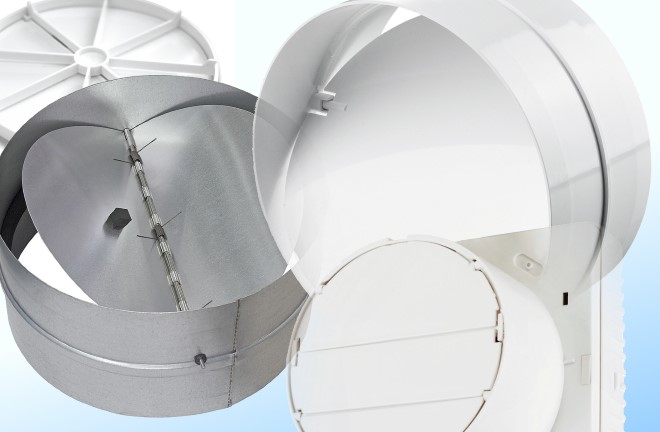

Каких видов бывают обратные клапаны для вентиляции

Подобные устройства могут быть с вертикальной заслонкой, либо с горизонтальной. Выбирать подходящий клапан воздушный для вентиляции следует исходя из направления потоков в шахте. При неправильном выборе он может просто не срабатывать тогда, когда это необходимо. Так же различаются и материалы, из которых изготавливаются лепестки. Более долговечными считаются обратные клапаны вентиляции, заслонка которых выполнена из металла.

Именно по этой причине такие устройства получили столь широкое распространение. Хотя, как это ни абсурдно звучит, при всей их популярности, многие даже не знают, что это такое и для чего они нужны. А ведь порой другого выхода, как установка такой задвижки на вентиляцию, даже не остается. К примеру, если взять квартиры на первых этажах старых домов, где из подвалов тянет сыростью и поэтому стены периодически покрываются грибком.

Ну а теперь стоит рассмотреть типы таких устройств, представленных на прилавках российских магазинов.

Виды обратных клапанов и критерии выбора

При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока. Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.

Кроме этого, следует учитывать и другие требования:

• прибор должен соответствовать размерам вентиляционного канала;
• материал устройства подбирается в соответствии с условиями эксплуатации;
• следует правильно подобрать конструкцию по назначению.

Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.

В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.

Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.

Мембрана

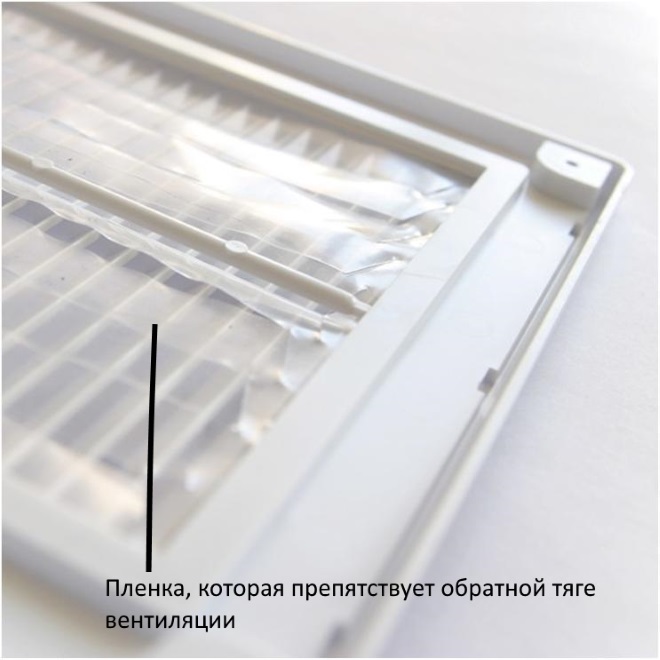

В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.

Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.

Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.

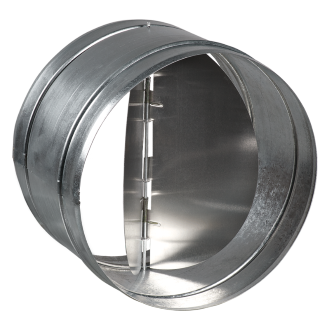

Бабочка

Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.

Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.

Лепестки

Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.

Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.

Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.

Особенности эксплуатации

Обустроенный и правильно установленный своими руками обратный клапан для вентиляции поможет избежать поступления грязного воздуха из шахты воздухоотвода в дом.

Такое явление нередко наблюдается в старых домах, кроме того существует целый комплекс причин, которые вызывают возникновение неприятного эффекта, к ним относятся:

• уменьшение или перекрытие воздушного потока из приточной системы вентилирования;
• постепенное и полное засорение выводных отверстий в комплексе естественного воздухообмена;
• выход из строя механических элементов и узлов оборудования принудительной вентиляции;
• увеличение общеобменных процессов в результате множественного врезания в вентшахту;
• неправильное проектирование и распределение по дому или помещению точек воздухозабора.

Важно понимать, что даже при работоспособных и отрегулированных комплексах общеобменной и принудительной вентиляции может возникать обратная тяга.

Это бывает при резких погодных изменениях, к такому состоянию при водит загрязнение или обледенение выводных каналов и нарушение общей архитектуры постройки.

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

• Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
• Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

Различают три типа таких устройств:

• мембранные;
• лепестковые;
• бабочки.

Вот на них сейчас и остановимся немного подробнее.

Подобный тип применяется наиболее часто в квартирах с естественной вентиляцией. Дело в том, что мембрана в нем достаточно гибкая и даже небольшой естественный поток способен, выгнув лепестки, проникать сквозь него. В обратном же направлении мембрана не дает воздуху проходить, таким образом и обеспечивая работу обратного мембранного клапана.

Подобная конструкция с виду напоминает жалюзи, пластины которых открываются под естественным потоком воздуха либо при помощи вентилятора. Так же довольно распространенный тип, который используется в квартирах. Популярность обратные клапана для вентиляции лепесткового типа завоевали благодаря компактным размерам (их можно установить вместо вентиляционной решетки).

Наименее распространенный тип, принцип действия которого мало отличается от мембранного с той лишь разницей, что в роли барьера в обратном клапане бабочке выступают два лепестка полукруглой или прямоугольной формы, закрепленные общей осью посередине. Под воздействием потока воздуха в нужную сторону, они открываются.

Так же все эти три типа обратных клапанов могут быть с автоматическим, механическим или электронным управлением. Подобные устройства будут управляться либо при помощи микроконтроллера и датчиков температуры и влажности, либо посредством пульта дистанционного управления в необходимые моменты.

Кухонная вентиляция с обратным клапаном

Установка вентиляции с обратным клапаном на кухне – первоочередная задача. Кухня в доме – это горячий цех с постоянно работающей плитой, дымом, паром и устойчивыми ароматами пищи. В процессе работы все испарения могут оседать на мебели и стенах. Именно по этой причине рачительные хозяева устанавливают вытяжки для кухни с обратным клапаном.

Как правило, этот прибор монтируют непосредственно над плитой, выводя вентиляционный рукав в общий канал.

Вытяжку подбирают таким образом, чтобы объем переработанного ею воздуха соответствовал кубатуре помещения. Хороший агрегат полностью меняет воздух в помещении около 10 раз за час. Учитывая возможные проблемы с вентиляцией, лучше брать приборы с запасом мощности.

Обратный клапан, как правило, идет в комплекте с вытяжкой. Его монтируют непосредственно в вентиляционное отверстие. Если по какой-то причине устройство не входит в набор для установки, следует подобрать его по размеру вытяжного рукава.

Применение обратного клапана

Наверное, самое широкое распространение получили подобные устройства на кухнях российских квартир. Очень удобно, когда клапан установлен, к примеру, на встраиваемой вытяжке. Ведь если во время работы такой прибор втягивает дым от варочной поверхности при помощи вентилятора, то в отключенном состоянии через него вполне могут попадать запахи, принудительно выгоняемые вытяжкой, работающей у соседей. А это, согласитесь, не очень приятно. Вот именно в таком случае обратный клапан в вытяжке для кухни и будет как нельзя кстати.

Важно, что даже при таком устройстве воздухообмена необходимо подумать о дублировании. Ведь помимо вытяжки над плитой, сохраняется еще одно отверстие для вентиляции на кухне, обратный клапан в котором тоже лишним не будет. При таком расположении наиболее приемлемой будет установка бабочки в вытяжке и мембранного либо лепесткового типа на естественной вентиляции.

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Вентиляция с обратным клапаном в санузле

Обратные клапаны для вентиляции в ванной комнате помогают избавиться от излишней влажности и не пускают сырость из общего вентканала. Часто бывает, что именно этот канал плохо работает. Влага на стенках способствует прорастанию грибка и плесени, их споры могут проникать и в ваш санузел.

Проверить работу вентиляции очень просто. Потребуется лишь приложить к отверстию листок бумаги. Если он «прилип» к стенке – значит все в порядке. Если тяга слабая, листок упадет. В этом случае придется добавить к антивозвратной конструкции вентилятор, который будет нагнетать воздух в принудительном порядке.

Установка обратного клапана на вентиляцию: алгоритм действий

Такой прибор работает на потоках направляемых из помещения с оказанием давления на клапанную створочку. При присутствии обратной тяги – давления нет, и створочка закрывается под действием гравитации.

Такой прибор применяется при естественном варианте вентиляции. Обязательно при установке соблюсти размещение клапана на базе его конструкционных особенностей. Это делается по горизонтали или вертикали.

Фото 1. Схема установки изделия по горизонтали и по вертикали.

Здесь разногласий возникнуть тоже не должно – однозначно нужна. Ведь не очень приятно, когда, находясь под душем вдруг чувствуешь дуновение холодного воздуха. Да и влаги в таких помещениях достаточно, чтобы позволять дополнительной сырости проникать от соседей. И хотя для вентиляции в ванной обратные клапаны не являются панацеей, все же основной воздух, приходящий извне, они задерживают.

К сведению! Для лучшего обеспечения возможностей подобных устройств рекомендуется применение именно принудительной вентиляции, т.е. с использованием вентиляторов.

Однако, не каждое подобное устройство установить очень просто. Дело в том, что некоторые из них требуют особого подхода, подключения к электросети или же включения в воздуховод от кухонной вытяжки. Так как установить обратный клапан на вентиляцию в таких случаях? При желании, как известно, возможно практически все. Сейчас и попробуем разобраться в этом.

При необходимости подключения к электричеству, необходимы некоторые знания в этой области. Если монтаж происходит во время производства ремонта, тогда есть смысл подведения кабеля по штробе. Если же нет, то помочь может пластиковый короб, который можно приобрести в любом магазине электротехники. Дело в том, что подобный короб несет не только декоративную функцию. Он еще и защищает помещение от возгорания в случае перегрева проводов.

Некоторые клапаны устанавливаются в разрыв вентиляционной трубы. В таком случае нужно выбирать обратный клапан, подходящий по размерам и форме: круглый, плоский или прямоугольный.

О способах и хитростях монтажа вентиляционной решетки предлагаем Вам посмотреть небольшое видео пособие.

Работа эта не сложная и справится с ней даже начинающий домашний мастер. Для монтажа потребуются саморезы, шуруповерт, строительный силикон в тубе и, собственно, сам клапан.

Фото	Описание работ
	Перед началом работы проверьте комплектацию и изучите инструкцию по установке устройства.
	Вентилятор устанавливается в шахту. Для лучшего крепления используйте резиновое уплотнительное кольцо. Его покупают отдельно в магазине сантехники.
	В зависимости от того, в каком месте выведена проводка для подключения, сделайте в корпусе отверстие для проводов. Проследите, чтобы провода не касались крыльчатки вентилятора.
	Для крепления вентилятора на плитке необязательно делать отверстия для саморезов. Достаточно закрепить корпус с помощью обычного строительного силикона.
	Установите вентилятор и соедините проводку с клеммами прибора.
	Закрепите москитную сетку и наружную решетку. Проверьте работу вентилятора на практике.
	Сделайте разметку снаружи выхода вентиляционного канала, примерьте решетку.
	Закрепите клапан на стене с помощью саморезов. Предварительно проверьте горизонтальность установки строительным уровнем.
	Установите наружную часть клапана, крышку. Она защитит конструкцию от попадания дождя и снега.
	Проверьте работу системы. Когда вентилятор включен, крышка клапана должна отклоняться, выпуская воздушный поток.

Различают три основных вида вентиляционных решеток: внутренние, переточные и наружные. Как раз пластиковые модели чаще применяют для внутреннего обустройства помещений вентиляционными каналами. Конструкции этого типа интегрируются в проемы стеновых воздуховодов, обеспечивая оптимальное рассеивание потоков. К таким устройствам относится потолочная вентиляционная решетка, которая может обеспечивать межэтажный воздухообмен.

Переточные конструкции специально ориентируются на организацию обмена воздушных масс между помещениями. Чтобы при этом сохранялась звуковая и световая изоляция комнат, жалюзи таких решеток в некоторых модификациях имеют V-форму.

Модели для наружного монтажа, соответственно, устанавливаются с уличной стороны на стенах. Они в большей мере служат для защиты вентиляционных каналов от проникновения осадков, грязи, мусора и мелких грызунов, поэтому чаще выполняются из металла. Для таких решеток особенно важно и наличие обратного клапана, который в зимнее время не допустит прохождение холодного воздуха.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

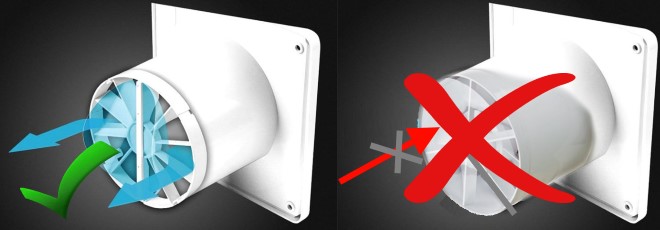

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода.

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

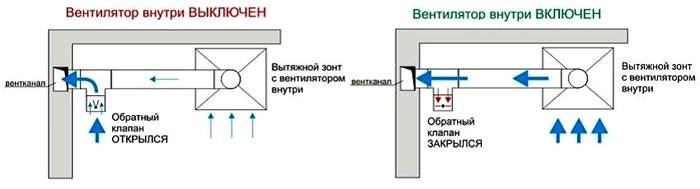

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

В каких случаях применяется устройство?

Сама по себе решетка используется как альтернативный вариант для приточно-вытяжных систем, работающих в комплексе с вентиляторами. Такие системы менее производительны и не так удобны в части управляющих возможностей, но зато обеспечивают естественное проветривание с элементами регуляции. Например, вентиляционная решетка с обратным клапаном для вытяжки на кухне может выполнять и задачу вывода загрязненного воздуха, и обеспечивать свежий приток.

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства.

Можно купить обратный пластиковый клапан на вентиляцию в магазинах, торгующих хозяйственными товарами или специализированных торговых точках. При желании несложно найти интернет поставщиков такого товара.

Цена устройства – от 300 рублей. Стоимость зависит от размеров и начинки. Самые простые конструкции стоят дешево. Устройства со встроенным вентилятором, соответственно, обойдутся в 500-1000 рублей. Большие конструкции стоят порядка 4 тысяч. Прежде чем купить обратный клапан на вентиляцию, обратите внимание на размер отверстия вентканала. Следует подбирать устройство с немного меньшим диаметром, чтобы оно без усилий вставлялось в канал.

При всей своей кажущейся простоте «полосатый» элемент имеет достаточно обширное и многообразное внутреннее устройство, которое зависит от вида изделия.

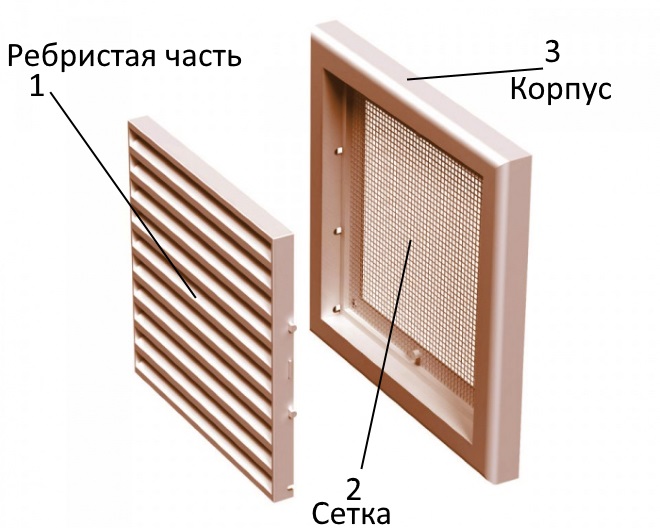

Самое простое построение у обычной решетки, состоящей обычно из 3 частей: внешняя ребристая часть(1), сетка-фильтр(2) и корпус(3). Это самый распространенный на сегодняшний день вид. Она применяется в качестве начала или окончания системы вентиляции, где она совмещается с воздуховодом. Видимая часть решетки может выступать в данном случае элементом декора. Для улучшения воздухообмена применяют решетку большего сечения с соответствующими воздуховодами.

Ребристая часть задерживает крупные частицы мусора для исключения их попадания в вентиляционные каналы. Еще мельче частицы задерживаются и оседают на сетке-фильтре. В старых домах у такой сетки есть еще одна немаловажная особенность — она препятствует проникновению в жилое помещение различных насекомых из общей вентшахты.

Чуть более сложное строение имеют регулируемые решетки. Ребристая часть  такой решетки сделана из подвижных жалюзи, благодаря которым можно направлять воздушный поток в выбранном направлении. Такой тип имеет смысл устанавливать лишь на приточные воздуховоды.

Размеры данных элементов также являются стандарными.

Существуют решетки с пластмассовым устройством клапана. Большой вес клапана(в отличие от пленочного) будет с легкостью компенсирован большей износостойкостью.

Приточная или вытяжная вентиляция с помощью обратного клапана нейтрализует негативный эффект и возможность возврата воздуха в помещение.

Процесс перекрытия воздуховода осуществляется благодаря естественным физическим законам и благодаря уникальному конструкционному устройству эффективного приспособления.

Создание своими руками

Изготавливают элемент чаще всего из пластика. Во-первых это дешево, а во вторых решетке можно придать оригинальные вид и цвет. Для изготовления служит качественный и прочный пластик. Обычно это полистирол и полихлорвинил. Формы могут быть самые разнообразные: прямоугольные, квадратные, круглые и т.д. Одним из основных недостатков этого вида решеток можно назвать его слабую стойкость к пожелтению.

На втором по популярности месте можно смело отметить деревянные решетки. Все они различаются формой и размерами. Чаще всего применяют такие в банях, саунах, деревянных домах и там, где требуется не нарушать деревянный стиль отделки. Помимо прочего, они еще обладают и некоторой экологичностью, в сравнении с пластиком.

Реже можно встретить решетки металлические. К ним можно отнести изделия из алюминиевого сплава, латуни, оцинкованной стали. Наиболее распространенные среди таких — первые, из алюминия. К достоинствам этого вида можно отнести повышенную устойчивость к агрессивным средам, влажности и малый вес изделия среди металлических. Их часто используют на промышленных объектах.

Таким образом, для правильного выбора изделия необходимо определиться с условиями среды, в которых оно будет эксплуатироваться. Если речь идет о тепличных домашних условиях, то конечно можно выбирать любой подходящий по дизайну и размерам вариант, а вот для промышленных объектов выбор гораздо уже. Здесь больше подойдут варианты из металла и сплавов.

Самое простое антивозвратное устройство для вентиляционной системы можно сделать своими руками. Причем самодельный обратный клапан будет работать ничуть не хуже покупного.

Фото	Описание работ
	Для изготовления устройства потребуется вентиляционная решетка, лист гибкого пластика и скотч. Для мембраны можно использовать плотный офисный файл или пленку для ламинирования.
	Наложите пленку на внутреннюю сторону решетки и зафиксируйте с помощью груза и нескольких кусочков скотча.
	Отрежьте с двух сторон пленку на расстоянии 9-10 миллиметров от края решетки. Это следует сделать острым строительным ножом, придерживая материал, чтобы он не деформировался и не съехал.
	После приклейте этот край к решетке с помощью тонкого сантиметрового скотча. Проделайте ту же процедуру с противоположной стороны.
	Сделайте разрез под углом с двух других сторон так, как показано на рисунке. Эти края не фиксируются скотчем.
	Разрежьте створки клапана по центру. Разрез должен быть идеально ровным, используйте линейку.

Правильно изготовленный прибор прослужит вам верой и правдой много лет. Он не пропустит в дом комаров, так что нет необходимости в москитной сетке.

Первоначально определяем места установки обратных клапанов в схеме вентиляции. Рассмотрим пример монтажа в вентиляционной шахте за вентилятором.

1. Отключаем вытяжку от электропитания и демонтируем.
2. В проем воздуховода вставляем клапан и отмечаем на нем места крепления. Вынимаем его и сверлим по намеченным отверстиям.
3. Опять вставляем устройство в канал и аналогично делаем разметку на стене, затем, вынув клапан, сверлим отверстия в бетонном проеме с помощью шлямбура.
4. В бетон забиваем дюбели и прикручиваем устройство.
5. Зазоры по краям тщательно замазываем силиконовым герметиком, чтобы не допускать утечки воздуха и ослабления мощности потока.
6. В завершение устанавливаем вытяжку на место.

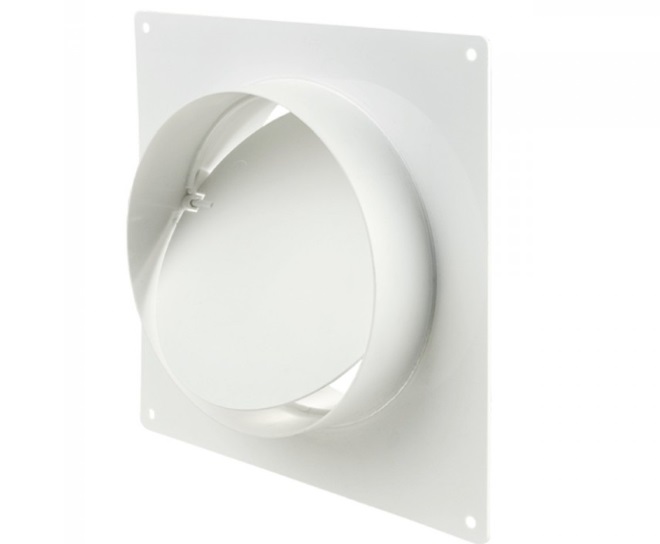

Последнее время в ассортименте появились обратные клапаны, которые можно установить перед вентилятором — накладные. Их крепление не так хлопотно – не требует демонтажа вентилятора. Решетка с обратным клапаном устанавливается перед входом в вентиляционный канал или на выходе из него. Её легко можно установить своими руками, прикрепив к проему на вентиляцию, используя саморезы или «жидкие» гвозди.

На выходе вентиляционной шахты применим клапан одностворчатый гравитационного действия и двустворчатый с использованием пружин совместно с мощным вентилятором.

Для вентиляции естественного типа не трудно сделать клапан самостоятельно.Ход работ:

1. Снимаем вентиляционную решетку.
2. На тонком картоне делаем ее выкройку и вырезаем.
3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
5. На скотч прикрепляем эти створки к картонной раме по бокам.
6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Даже при том, что стоимость подобных изделий заводского производства не слишком высока, всегда найдутся любители все сделать своими руками. Обратные клапана для вентиляции тоже не стали исключением. Попробуем разобраться, сложно ли это и что для такой работы понадобится.

Делается он достаточно просто. Для этого понадобится:

• вентиляционная решетка;
• две мягких пластинки (вполне может подойти пленка от флюорографического аппарата);
• термопистолет с клеем.

На внутреннюю сторону решетки приклеиваются пластинки таким образом, чтобы закреплены они были только по противоположным сторонам. Средние же части должны свободно двигаться и сходиться краями точно в середине. Вот, собственно и вся работа – простейший самодельный обратный клапан готов. Решетка ставится на место, после чего не пропускает воздух из шахты. Из помещения же он проходит свободно, отгибая пластины.

Ну а для тех, кто думает, что лучше приобрести такое изделие заводского производства, предлагаем небольшой обзор моделей и их стоимости.

Цены на различные виды обратных клапанов для вентиляции

Разброс цен на подобные устройства приличный, а по тому приведем примеры из различных категорий.

Модель	Страна производитель	Гарантийный срок, мес.	Стоимость, руб.
Shuft RSK 100	Россия	12	260
Shuft RSK 355	Россия	12	1800
ATS 190	Россия	12	1900
ВЕНТС 2121	Украина	нет	70
KON	Чехия	нет	850

Как видно из таблицы, подобные устройства вполне доступны. К тому же простота их установки делает их еще более привлекательными для потребителя. Если смотреть по стоимости, то купить пластиковый обратный клапан на вентиляцию можно даже за 70 руб., что не может не радовать.

Что же касается клапанов с дополнительным оборудованием, то здесь ценовые категории немного другие.

Модель	Мощность, Вт	Напряжение, В	Стоимость, руб.
SOLO 4C	20	220	3400
SILENT-100	20	220	5400
SILENT-200	25	220	8500
EDM 100C	15	220	2500
STANDARD 5С	16-20	220	1100

Примерно за такие суммы можно купить обратный клапан для вентиляции, который обеспечит принудительный отток воздуха.

Итоги

Установка обратного клапана на вентиляцию – задача не сложная и не затратная, а сколько пользы принесет такое усовершенствование системы для вашего дома! Вы навсегда избавитесь от неприятных запахов и сохраните в помещениях комфортный микроклимат.

Задумайтесь над такой перспективой и смело беритесь за дело. Не забывайте делиться своим опытом и полученными впечатлениями!

Эпилог

Пускай кто-то скажет, что установка на вентиляцию обратного клапана – это излишество на которое не стоит тратить время и средства. Но все же многие из сделавших такую работу утверждают, что воздухообмен после этого в помещении значительно улучшился. Уменьшилась влажность, исчезли посторонние запахи и т.п.

В любом случае, хуже от установки подобных клапанов не станет, а значит стоит попробовать, для начала, хотя бы установить клапан, сделанный своими руками, ведь он ничего не будет стоить. Ну а после, поняв преимущества такого оборудования, наверняка захочется приобрести более совершенное, изготовленное на заводе изделие.
