Реле протока воды устройство принцип работы подключение и регулировка

Область применения

Сейчас выделяют несколько типов таких устройств:

• реле давления воды для насосной системы;
• реле давления воздуха для компрессора;
• реле напряжения зарядки для устройств.

По принципу работы первые два устройства абсолютно одинаковы.

Первое устройство также называют аппаратом протока воды. Первый тип контролирует сжатие воды насосной системы, тем самым оберегая её от излишнего напора. В таких системах он присоединяется к гидроаккумулятору. Гидроаккумулятор – специальная ёмкость, куда насос нагнетает воду, которая после под напором поступает в водную систему.

Реле на воздушный насос действует похожим образом, однако присоединяется он к компрессору. Насосы для воздуха обладают большой мощностью, и если их не контролировать, то систему может разорвать изнутри. В такой системе он устанавливается ближе к насосу для лучшей работы.к меню ↑

Датчики протока воды, обычно, встречаются в приборах, где нужно осуществлять постоянный контроль системы жизнеобеспечения и соблюдать определенный режим их работы.

Чаще всего датчики протока воды применяются в котлах, функционирующих на газу. Современные газовые котлы, оборудованные такими датчиками, применяются как для отопления, так и для нагрева воды.

Прибор, который находится на трубопроводе подачи водопроводной воды при поступлении воды, подает сигнал на плату управления котла и работа циркуляционного насоса прекращается. Затем плата включает форсунки, отвечающие за подогрев проточной воды, и вода в теплообменнике начинает нагреваться. Когда кран закрывается, датчик оповещает о том, что подача воды приостановлена.

Большинство домовладений оборудуются системами автономного водоснабжения, благодаря которым можно иметь максимально комфортные условия.

Функция датчика протока воды состоит в том, что при включении любого из подсоединенных к системе водоснабжения устройств, датчик включает насос и вода начинает течь.

Выбирая датчик протока воды, обязательно учитывайте пропускную способность устройств и их размеры.

Установка и изготовление своими руками

Неправильно установленный аппарат не включает и не выключает насос. Устанавливается он перед гидроаккумулятором. Это повышает точность его работы. Для начала устройство подключают к насосной системе, после приводят её в действие. Соединять нужно герметично, чтобы настройка была более точной.к меню ↑

Необходимо сделать следующие действия:

1. Установить тройник в трубопроводе. К одному концу подключается водный манометр, ко второму – устройство, а к третьему нужно подсоединить сам насос.
2. Подключить к насосной системе.
3. Произвести подключение к электропитанию. Устройство имеет две клеммы: одна для подключения к насосу, другая к розетке. Подключать питание нужно аккуратно, следя за изоляцией.
4. Произвести тестирование системы. Всё должно быть надёжно герметизировано и изолированно.
5. Настроить.


   Комплект насосной станции

к меню ↑

Большая часть датчиков протока воды имеется в конструкции устройств, поэтому производить их установку требуется исключительно в случае поломки и необходимости произвести замену. Однако бывают случаи, когда датчик протока воды надо монтировать отдельно, например, при необходимости увеличения напора подачи воды.

В подобных ситуациях устанавливается вспомогательный циркуляционный насос, который оснащен датчиком протока воды. Сначала монтируется насос, а после датчик. Отсюда следует, что как только начнет течь вода, датчик включит насос и давление начнет увеличиваться.

Изготовить датчик протока воды своими руками не сложно. Для начала нужно установить камеру, затем нужно вырезать три пластины, монтировать их следует горизонтально, никакого контакта между ними и колбой быть не должно. Для простой конструкции будет достаточно одного поплавка.

Штуцер рационально устанавливать на два переходника, клапан должен выдерживать давление не менее 5 Па.

Подключение реле давления воды

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

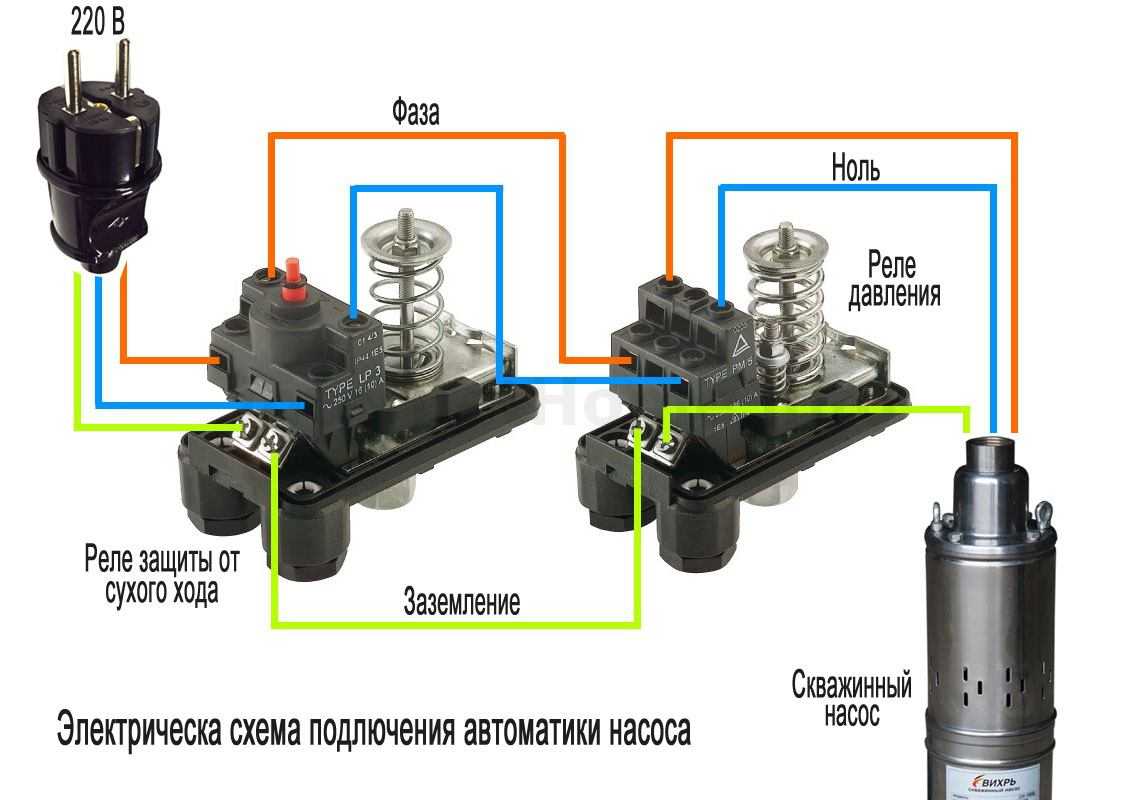

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Устройство реле давления для насосной станции оборудовано:

• разъемами фазы и нуля от источника питания;
• такими же контактами от качающей станции;
• заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Существуют различные схемы подключения реле к водопроводу:

• для удобства используется специальное устройство со штуцером на пять выводов;
• применяются различные фитинги;
• рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле.

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Это объясняется тем, что устройство любого погружного глубинного насоса требует постоянного охлаждения силового агрегата рабочей средой, а в случае поверхностных устройств – перекачиваемой жидкостью. Причем для глубинного образца этот параметр чрезвычайно важен, так как он по сути состоит из большого количества деталей, что постоянно взаимодействуют друг с другом.

Например, центробежный глубинный насос после включения запускает в работу несколько ступеней рабочих колес, что вращаются одновременно. Запускать их без жидкости – значит просто изнашивать устройство без причины. Аналогичным образом дела обстоят с поверхностными моделями.к меню ↑

Сухой ход погружного насоса возможен в следующих ситуациях:

• Когда агрегат неправильно подобран – его производительность превышает дебит скважины, и динамический уровень воды скважины опускается ниже глубины его установки;
• Если откачка выполняется из небольшого иссекаемого источника без стороннего присмотра;
• Для поверхностных насосов холостая работа возможна вследствие внутреннего засорения рукава, либо его механических повреждений, которые вызывают потерю герметичности шланга, что встречается достаточно часто;
• Для циркуляционного насоса работа «на сухую» вероятна в момент низкого давления подачи воды в трубопровод, к которому он подключен.

Как бы там ни было, осуществлять постоянный контроль, постоянно присутствуя при работе насоса, не всегда представляется возможным, поэтому необходимо позаботится о дополнительных механизмах, которые будут контролировать наличие потока воды, и выполнять включение и выключение насоса, когда это необходимо.

Именно таким устройством является реле протока воды, оно же «датчик протока». Реле протока нет необходимости устанавливать в следующих случаях:

• Если забор воды выполняется маломощным насосом с высокодебитной скважины;
• Если вы постоянно присутствуете при работе насоса, и можете собственноручно выключить его, когда уровень воды опустится ниже допустимой нормы.

Во всех же остальных случаях требуется установка реле протока воды, так как оно не только продлевает срок эксплуатации насоса, но и значительно повышает удобство его эксплуатации. Как минимум, автоматизируя его работу в плане защиты от возможных неполадок.к меню ↑

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

Название	Функции	Параметры срабатывания защиты от сухого хода	Подсоединительные размеры	Страна/производитель	Цена
BRIO 2000M Italtecnica	Реле давления датчик протока	7-15 сек	1″ (25 мм)	Италия	45$
АКВАРОБОТ ТУРБИПРЕСС	Реле давления реле протока	0,5 л/мин	1″ (25 мм)		75$
AL-KO	Реле давления обратный клапан защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления защита от холостого хода манометр		1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления защита от холостого хода манометр обратный клапан		1″ (25 мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется.

Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Устройства низкого давления

Голубой стрелкой показан «флажок», реагирующий на движение воды в трубе и передающий сигнал устройству, находящемуся снутри корпуса реле. Другими словами вода в таковой модели реле не проходит снутри его корпуса. Такое реле отлично, если забор воды из открытого водоёма.

Выбор размера «флажка» находится в зависимости от поперечника трубы, на которую необходимо поставить реле протока.

Тут не надо самому возиться с присоединением проводов, а есть уже вилка, которую включаем в розетку, и разъём для подключения вилки насоса.

На корпусе «акваробота» есть две кнопки и два светодиода. Этим прибором можно выставлять и нижнее и верхнее давление, как у обыденного реле давления. Плюс – защита от сухого хода. При отсутствии воды насос отключается. Но в аварийном режиме реле временами инспектирует, не появилась ли вода.

Датчики протока чаще всего выполняют защитную, информационную или управляющую функции.

Защитная функция связана с обнаружением наличия потока в системах, где его отсутствие может привести к возникновению аварийных ситуаций или поломкам оборудования. Так, например, защищают насосы, т.к. при работе в отсутствии потока воды происходит их перегрев и выход из строя. Так же можно определить отсутствие потока воздуха в системах вентиляции при засорении фильтра, закрытии заслонки или поломках вентилятора. С помощью реле протока можно выявить утечки в системах водоснабжения, определить отсутствие воды в накопительном баке и т.д.

О информационной функции реле протока говорят тогда, когда наличие или отсутствие протока не связано с аварийной ситуацией, но является значимым событием в системе, о котором необходимо знать пользователю. В таких случаях срабатывание датчика используют для включении световой или звуковой индикации, или формирования сообщения на панель оператора.

Управляющую функцию реле протока выполняет, когда по его сигналу включается или отключается другое оборудование. Например, в системах ГВС, когда пользователь открывает кран с горячей водой, газовый котёл должен включить насос и перейти в режим нагрева ГВС. Это происходит как раз при срабатывании датчика протока после открытия крана.

Например, центробежный глубинный насос после включения запускает в работу несколько ступеней рабочих колес, что вращаются одновременно. Запускать их без жидкости – значит просто изнашивать устройство без причины. Аналогичным образом дела обстоят с поверхностными моделями.

• Когда агрегат неправильно подобран – его производительность превышает дебит скважины, и динамический уровень воды скважины опускается ниже глубины его установки;
• Если откачка выполняется из небольшого иссекаемого источника без стороннего присмотра;
• Для холостая работа возможна вследствие внутреннего засорения рукава, либо его механических повреждений, которые вызывают потерю герметичности шланга, что встречается достаточно часто;
• Для циркуляционного насоса работа «на сухую» вероятна в момент низкого давления подачи воды в трубопровод, к которому он подключен.

Во всех же остальных случаях требуется установка реле протока воды, так как оно не только продлевает срок эксплуатации насоса, но и значительно повышает удобство его эксплуатации. Как минимум, автоматизируя его работу в плане защиты от возможных неполадок.

Стандартная схема датчика протока воды включает в себя реле и набор пластин. Внутри модификации имеется широкая камера. Колба всегда находится в неподвижном состоянии. Внутри нее располагается небольшой поплавок. На выходе имеется канал подпитки. Многие модификации изготавливаются с регулировочным краником, который устанавливается на выходе. Модели с клапанами оснащаются штуцерами подвижного типа. Для их работы задействована магнитная сила.

Сделать датчик протока воды своими руками довольно просто. В первую очередь рекомендуется заняться установкой камеры. Для этого подойдет небольшая пластиковая емкость. Затем придется вырезать три пластины, которые устанавливаются в горизонтальном положении. Колба в итоге не должна с ними соприкасаться.

Релейный датчик протока воды для газового котла подходит для насосов небольшой мощности. Как правило, модели производятся с одной камерой. Многие эксперты говорят о том, что у них низкая проводимость. Однако стоит отметить, что существуют устройства с вертикальным расположением пластин. Предельное давление у них равняется не менее 5 Па.

Наиболее распространенными устройствами для насосов считаются штуцерные модификации, которые производятся с одной камерой. Пластины у них, как правило, располагаются в горизонтальном положении. Некоторые модификации оснащаются двумя клапанами. И параметр предельного давления у них равняется примерно 5 Па.

Системы защиты довольно часто используются класса Р58. При этом проводимость зависит от размеров штуцера. Некоторые модификации способны похвастаться высокой скоростью откачки. Соединения у них довольно часто встречаются резьбового типа. Также на рынке представлены датчики на зажимах, которые не пользуются большой популярностью.

Модификации низкого давления хорошо подходят для центробежных насосов мощностью до 4 кВт. Проводимость у них зависит от размеров камеры. Наиболее часто на рынке встречается датчик протока воды для насоса на два поплавка. При этом сила откачки в среднем составляет 5 Н. Системы защиты применяются разных классов.

Датчики для циркуляционных насосов являются очень востребованными. Отличительной чертой модификаций считается низкая приводимость. Предельное давление в среднем равняется 3,3 Па. Системы защиты применяются самых различных классов. Очень редко встречаются устройства на две камеры. При выборе модели важно обращать внимание на форму штуцера.

Датчики на две камеры, как правило, выделяются большими габаритами и высоким параметром давления. На рынке есть много моделей на два клапана. У них сила всасывания равняется 4 Н. Системы защиты применяются серии Р88. Пластины у датчиков всегда устанавливаются в горизонтальном положении. Если говорить о недостатках устройств, то важно отметить, что у них используются сильно большие каналы на выходе.

Датчики на три камеры подключают для насосов центробежного типа. Предельная сила сжатия у них очень высокая. Также стоит отметить, что модели производятся с короткими каналами. Клапаны у них применяются поворотного типа. Они защищены специальной мембраной. Если верить экспертам, то проводимость зависит от размеров камеры.

Если говорить про конструкции, то стоит отметить, что на рынке есть модели с продолговатыми штуцерами. У них крайне низкая сила всасывания. Однако они способны долго прослужить. В магазинах очень редко встречаются устройства с переключателями. Как правило, модели на три камеры производятся с небольшими кранами.

Датчик протока воды для насосов невысокой мощности следует подбирать только среди штуцерных модификаций. Показатель предельного давления у него должен составлять около 5 Па. Система защиты приветствуется класса Р48. Многие эксперты хвалят устройства на базе двух камер. Сила всасывания у них составляет примерно 4 Н. Релейные модификации для насосов небольшой мощности подходят не лучшим образом.

Датчик протока воды для котла данного типа подходит под самые разнообразные насосы. Проводимость у моделей зависит от габаритов непосредственно камеры, а также канала. Дополнительно учитывается диаметр штуцера. Многие эксперты рекомендуют устанавливать двухкамерные модификации. Сила откачки у них, как правило, не опускается ниже отметки 5 Н.

При выборе устройства важно оценить параметры клапана. Если он изготовлен и обычного пластика, то он не способен долго прослужить. Медные аналоги хорошо себя показывают, но дорого стоят. Основная колба у датчиков изготовлена из пластика. Очень редко встречаются модификации с переходными контактами. Релейные модификации способны похвастаться высокой проводимостью. Они не боятся перегрузок. И в них используются качественные системы защиты.

У устройства есть 2 основных ограничителя: для верхнего и для нижнего давления. Нижнее – тот показатель, при котором включается насос. Верхнее – при котором выключается. Регулируются эти два показателя с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верхнее, меньшего – за нижнее.

При покупке имеет стандартные настройки, где верхнее установлено на отметке 2,5 атмосферы, а нижнее – 1,5 атмосферы. Однако эти значения можно изменять, подгоняя под индивидуальные особенности насосной станции своими руками, ведь не всегда настроенный фабричный переключатель подходит для нужд потребителя.

Поплавковые

Электрическая часть

Как работает реле протока?

Существует несколько видов реле протока воды и подобным им предохранительных устройств, каждый из которых оборудован разной автоматикой, которая выполняет включение и выключение насоса, реагируя на определенные показатели.

Наиболее распространенные триггеры:

• Уровень жидкости (реле уровня воды);
• Уровень давления жидкости на выходном патрубке (прессконтроль);
• Наличие потока воды (реле протока);
• Температура рабочей среды (тепловое реле.

Разберем детальнее каждое из этих устройств.к меню ↑

Такое устройство состоит из двух основных конструкционных элементов: герконового переключателя и лепестка (клапана), на котором смонтирован магнит. Герконовый переключатель, который выступает контактом, реагирующим на изменение положения магнита, расположен вне потока воды и надежно заизолирован.

На противоположной части конструкции расположен второй магнит, который создает обратную силу, которая необходима для возврата лепестка в исходное положение в момент ослабления потока жидкости.

Когда насос заполняется водой, она воздействует на лепесток, в результате чего он вращается вокруг своей оси. Движение лепестка приближает магнит к герконовому микропереключателю, который приводится в действие возникшим магнитным полем.

Герконовый переключатель соединяет контакты насоса и электрической сети, вследствие чего происходит включение устройства. Как только поступление жидкости прекратилось, лепесток, который больше не получает дополнительного давления, под воздействием силы дополнительного магнита возвращается в начальное положение и контакты размыкаются.

Преимущества лепесткового реле протока:

• Не уменьшает давление подачи воды;
• Срабатывает мгновенно;
• Не задержки между повторными срабатываниями;
• Использование наиболее точного циркуляционного триггера для включения насоса;
• Простота и неприхотливость конструкции.

Также существуют реле протока, конструкция клапана которых выполнена без возвратных магнитов, где второй магнит заменяется обычными пружинами. Однако такие реле на практике показывают меньшую стабильность, так как они чрезмерно подвержены влиянию мелких скачков давления потока воды.к меню ↑

Прессконтроль дает команду на включение насоса только тогда, когда уровень давления воды в нём повысится до определенного уровня (этот показатель настраиваемый, чаще всего он составляет от 1 до 2 Бар), отключение насоса, вследствие размыкания контактов, происходит в течении 5-10 секунд после полной остановки потока откачиваемой из скважины воды.

Такие устройства могут использоваться как в паре с гидроаккумулятором, выполняя функцию управления насосной станцией, так и устанавливаться непосредственно на выходной патрубок насоса, защищая его от холостого хода.

Прессконтроль в сравнении с обычным реле, реагирующим на изменения уровня потока воды, имеет один существенный недостаток – если оно установлено на насос поверхностного типа, то каждый раз перед включением необходимо собственноручно заполнять агрегат водой. Проблема решается установкой дополнительных обратных клапанов, но это не далеко не панацея.к меню ↑

Среди всех вышеперечисленных видов предохранительных устройств, именно термореле обладает наиболее сложной конструкцией. Технология его функционирования базируется на термодинамическом принципе, согласно которому сопоставляется тепловое различие температурой потока воды в насосе и температурой, на которую настроены датчики реле.

Когда тепловое реле подключено к насосу, который находится внутри скважины, к нему постоянно подается определенное количество электроэнергии, которая тратится на подогрев датчиков до температуры, на несколько градусов превышающей температуру измеряемой жидкости.

При наличии потока воды происходит охлаждение датчиков, которое фиксируется микропереключателем. Тепловое изменение является сигналом, после которого выполняется соединение контактов насоса и электросети. Как только поступление потока воды из скважины прекращается, микропереключатель разъединяет контакты и насос выключается.

Помимо скважинных агрегатов тепловое реле протока является идеальным вариантом защиты от сухого хода для циркуляционного насоса.

Тепловое реле позволяет не только увеличить срок полезной эксплуатации циркуляционного устройства, но и сэкономить немалое количество электроэнергии, так как тепловое реле автоматически отключает насос, когда нагнетание давления потока воды в тепловой магистрали не требуется.

Когда отопительный прибор выключен, и вода в системе холодная — работа циркуляционного насоса не нужна, и тепловое реле держит контакты замкнутыми. Когда вы включаете котел, по мере достижения водой в трубах заданной температуры, тепловое реле включает циркуляционник, и он начинает нагнетать давление до необходимого уровня.

Стоит заметить, что большинство ведущих производителей циркуляционных насосов самостоятельно устанавливают на свои устройства тепловые реле протока. В основном это характерно для насосов премиум класса. Это объясняется их дороговизной и сложностью конструкции.к меню ↑

Реле уровня воды

Наиболее простым и утилитарным вариантом предохранительного устройства для водяного насоса является реле уровня воды, в обиходе больше известное как поплавковый выключатель.

«Поплавок», который необходимо смонтировать внутри источника на 20-25 сантиметров выше уровня расположения насоса, отслеживает количество воды в источнике, и как только вода опускается ниже поплавкового датчика, выполняется автоматическое отключение насоса.

Само реле подключается к фазе, которая подведена для питания насоса. Настройка поплавкового датчика выполняется изменением длины регулировочного кабеля. Более качественные поплавки можно настраивать дополнительными функциями, но это уже касается дорогих моделей оборудования, что в бытовом применении встречаются довольно редко.

Поплавковый выключатель является проверенным средством защиты для любых колодезных и дренажных устройств, однако реле уровня воды невозможно использовать в глубоких скважинах, так как возникают серьезные трудности с его точной настройкой.

Также поплавки не всегда хорошо работают в стесненных условиях, когда разница между диаметром скважины и насоса равняется всего нескольким десяткам миллиметров. В таком случае его использовать просто нету смысла, так как работа поплавка станет слишком нестабильной.

Используют поплавковые выключатели как на обычных скважинных насосах, так и на дренажных образцах. Причем там они даже более востребованы, ведь в отличие от стандартных скважин, рабочая среда дренажного насоса имеет тенденцию к постоянному уменьшению. Сухой же ход дренажным моделям вредит не меньше, чем скважинным или колодезным насосам.к меню ↑

Лепестковые переключатели монтируются либо на входе в насос, либо на входе в клапан. Их задача зафиксировать первичное попадание жидкости в рабочую камеру, а потому и контакт с ней должен быть обнаружен в первую очередь на самом реле.

Установки контроля давления монтируют только с помощью специалистов, так как они нуждаются в настройке. Устанавливают их так же, как и лепестки, путем подключения на входе к насосному устройству. Однако, в отличие от обычных лепестков, реле давления практически всегда используют в паре с насосными станциями.

Термореле отдельно используют редко, так как вещь это слишком дорогостоящая. Его скорее подключат на стадии сборки самого насоса. Впрочем, хороший мастер наверняка сможет совладать с установкой этого устройства. Сложности установки заключаются в необходимости монтирования нескольких чувствительных термических датчиков, а затем сведения их воедино.

Реле уровня жидкости или поплавки в отдельном монтаже нуждаются редко. Они либо уже присоединены к насосу, либо нуждаются в схематическом подключении с помощью клем. На что уходит очень мало времени. И справиться с этой работой сможет даже ребенок.к меню ↑

При эксплуатации наиболее часто встречаемые проблемы можно исправить своими руками. Это проблемы из разряда: «не включается или не выключается насос», «не срабатывает», «не производит выключение, отключение» и т.д. Ниже даны описание этих проблем и способы их решения. Если устройство настроено неправильно, то оно может не сработать.к меню ↑

Причин, по которым аппарат не отключает насос, может быть множество. Основные из них:

1. Неправильная настройка верхнего регулировщика давления.
2. Неисправность пружины верхнего регулировщика.
3. Нестабильное напряжение в сети.
4. Разгерметизация гидроаккумулятора.
5. Поломка электронной системы.

В первых двух случаях возможен ремонт неисправности своими руками, в последнем нужно отдать устройство в руки специалиста или сделать замену.

При неправильной настройке верхнего регулировщика давления, когда выставлено слишком высокое давление, насос будет работать постоянно. Для исправления этой проблемы нужно перенастроить аппарат.

Пружина может сломаться, и высокое давление не будет растягивать её, и, следовательно, контакты замыкаться не будут. Также может поломаться механизм, связывающий гайку и пружину. К счастью, пружина имеет несложную конструкцию, в отличие от электронной начинки устройства, и заменить её не составит труда. Комплектующие можно приобрести в строительных магазинах.

Так как это электронное устройство, то перепады напряжения воздействуют на него. Они могут вызывать произвольные включения и выключения насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Разгерметизация гидроаккумулятора приводит к потере давления в системе. Устройство не отключает насос, и он продолжает перекачивать воду. Для предотвращения такой ситуации тщательно следите за герметизацией насосной системы.

Начинка реле – довольно сложное устройство, которое предназначено для отключения насоса. При её поломке самостоятельный ремонт невозможен. Настраивать реле в таком случае должен мастер. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленный реле, обратите внимание на реле давления РДМ 5, чья стоимость не превышает 1000 рублей. Более дешёвый вариант – реле давления РМ 5.к меню ↑

Советы по эксплуатации

Основные рекомендации по использованию устройства:

• тщательно следите за герметизацией водяной системы;
• грамотная настройка обеспечит постоянный напор воды и экономию электроэнергии;
• проверять сжатие в гидроаккумуляторе нужно минимум раз в полгода;
• для настройки давления используйте точный манометр;
• не перекачивайтегидроаккумулятор. Максимальное для него давление написано в инструкции;
• следите за изоляцией электрических контактов, так как они находятся рядом с водой;
• если вы не уверены, что сможете самостоятельно настроить реле давления, воспользуйтесь услугами профессионала. Это сэкономит ваше время и деньги.

к меню ↑

Назначение и устройство реле давления

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Потом все эти опции сохраняются, и насос будет врубаться и выключаться в согласовании с ними. Устройство очень комфортно, отлично защищает насос от выхода из строя, купите – не пожалеете (если оно вам вправду нужно).

Датчик протока
— устройство, формирующее выходной сигнал при наличии потока жидкости или газа. Устанавливаются в трубопроводах и воздуховодах, где наличие потока рабочего тела является критичным параметром.

Такой датчик еще называют реле протока,
т.к. его принцип действия похож на с той лишь разницей, что его сработку вызывает не появление управляющего напряжения на катушке, а наличие потока жидкости или газа. А вот результатом срабатывания датчика протока, так же как и обычного реле, является смена состояния выходных контактов на противоположные.

Как правило датчик имеет нормально-закрытый (НЗ) и нормально-открытый контакт (НО). При появлении потока рабочей среды НЗ-контакт размыкается, а НО — замыкается.

Модели высокого давления, как правило, производятся с одним продолговатым штуцером. Пластины на датчик протока воды для насоса чаще всего устанавливаются в горизонтальном положении. Если верить отзывам экспертов, то модели замечательно подходят для центробежных насосов. При выборе модификации важно обращать внимание на пропускную способность устройств.

Также учитываются габариты приборов. Многие модели производятся с двумя камерами. Однако клапан у них используется только один. Если рассматривать стандартную модель, то предельное давление в среднем составляет не более 6 Па. Система защиты в устройствах применяется класса Р70. Очень редко можно встретить модели с краном. В основном устанавливаются обычные переключатели.

реле протока

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

• В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
• Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
• В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

• В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

• Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Электрическая часть

необходимости.

Установка и изготовление своими руками

Если есть необходимость сделать реле протока воды своими руками, то имеет смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать на микро выключатель, который включает насос. Но для того, чтобы система работала долго и отвечала требованиям безопасности, устройство все-таки лучше приобрести в специализированном магазине.

Настройка реле давления насосной станции своими руками – важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электричество, которое расходуется на питание насоса.

Если есть неисправный контакт, то аппарат следует заменить. Большинство часто встречающихся неисправностей можно исправить своими руками, не обращаясь к мастеру. Ремонт реле давления насосной станции легко проводится в домашних условиях.

Реле защиты от сухого хода

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.

Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса — одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

• реле защиты от сухого хода;
• устройства контроля потока воды;
• датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

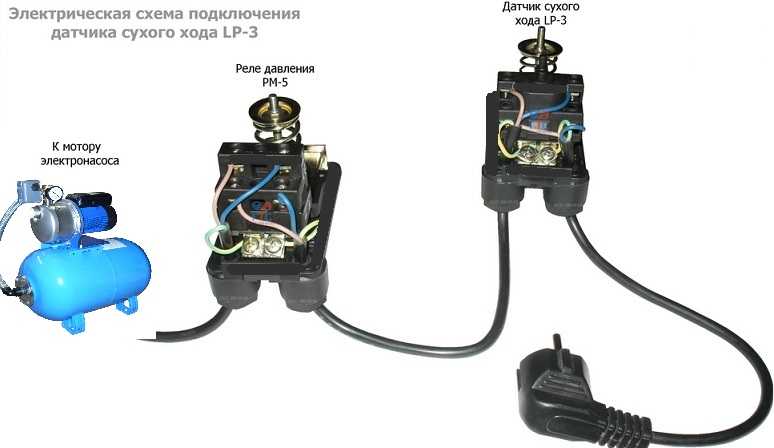

Так выглядит защита от сухого хода насоса

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

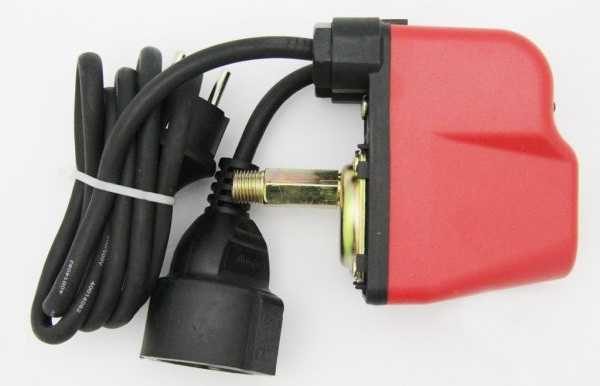

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме.

Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению. Также важно уточнить, из каких материалов сделано изделие.

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления – гидравлических ударов

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Диапазон рабочих температур датчика прямо указывает на возможную область его применения. К примеру, для контуров горячего водоснабжения и отопительных систем предназначены модели с высокой граничной температурой. Для трубопроводов с холодной водой вполне достаточно диапазона до 60 градусов

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.

Среди всего ассортимента реле наибольшим спросом пользуются две модели, находящиеся примерно в одной ценовой категории – около 30 долларов. Рассмотрим их характеристики подробнее.

Разработка польской компании, занимающейся выпуском электронного оборудования для систем управления. Предназначена для применения в бытовых водопроводах.

Genyo позволяет обеспечить автоматическое управление насосом: запуск и завершение работы на основе фактического потребления воды, предотвращая любые колебания давления во время работы. Также, электронасос защищается от работы «всухую»

Основная цель – управление насосом и контроль давления в трубах во время работы. Этот датчик запускает насос, когда расход воды превышает 1,6 л в минуту. Он потребляет 2,4 кВт электричества. Диапазон рабочих температур – от 5 до 60 градусов.

Grundfos UPA 120

Изготавливается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных индивидуальными системами водоснабжения. Предотвращает работу насосных установок на холостом ходу.

Реле торговой марки Grundfos оснащено высоким классом защиты, позволяющим ему стойко выносить практически любые нагрузки. Расход электроэнергии в нем около 2,2 кВт

Автоматика прибора запускается при расходе жидкости 1,5 л за одну минуту. Граничный параметр охватываемого температурного диапазона — 60 градусов. Агрегат производится в компактных линейных размерах, значительно облегчающих процесс монтажа.

Реле потока жидкости устанавливают для приборов, нуждающихся в постоянном управлении и соблюдении определенного рабочего режима. Зачастую им комплектуют оборудование еще на этапе производства. Однако встречаются и такие обстоятельства, когда нужен отдельный монтаж датчика.

Установка предохранительного приспособления, определяющего наличие или отсутствие потока воды в системе, — разумный шаг в случаях, когда нет возможности безотлучно присутствовать в период работы насосного оборудования.

Не потребуется она только в двух случаях:

1. Вода откачивается с большой скважины с неограниченными ресурсами насосом малой мощности.
2. Представляется возможным самостоятельно выключать установку при снижении уровня воды ниже обозначенной нормы.

Устройство устанавливается на горизонтальных участках трубопровода. При этом нужно следить, чтобы мембрана приняла устойчивое вертикальное положение.

Приспособление монтируют к сливному трубопроводу с помощью резьбовой муфты. Обычно для этого предусмотрено специальное гнездо.

Если в насосном оборудовании отсутствует отверстие под монтаж датчика, можно заменить его латунным тройником. Помимо реле, к нему подключается манометр, показывающий текущее давление в сети

Перед тем, как приступить к непосредственному прикручиванию прибора, желательно хорошо уплотнить резьбу льном или нитью, продающейся в специализированных отделах.

Наматывать ее лучше по направлению часовой стрелки к торцу. Такой способ крепления повышает надежность фиксации.

Дабы не повредить реле, следует очень осторожно прикручивать его, слегка подтягивая гаечным ключом. Оптимальное расстояние между изделием и трубопроводом – минимум 55 мм

Устанавливая заводской датчик, необходимо ориентироваться на стрелку, изображенную на корпусе. Указанное на ней направление должно совпасть с направлением течения жидкости, проходящей через устройство.

Если по трубопроводу транспортируется загрязненная вода, рекомендуется выполнить монтаж очищающих фильтров, расположив их возле датчика. Подобный ход обеспечит корректность работы изделия.

На финальной стадии монтажных работ реле сухого хода подключается к электрической сети:

• к свободным концам двух групп контактов прикручивается жила провода;
• к винту датчика прикрепляется заземление;
• прибор подключается к насосу путем соединения двух устройств обычным проводом с соблюдением соответствия .

После подключения к сети остается дело за малым – проверить работоспособность системы. О том, что приспособление готово к полноценной эксплуатации, будет говорить рост отметок давления на манометре и автоматическое отключение насоса в момент преодоления граничного значения.

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

Практически всегда компании-производители выпускают оборудование с отрегулированными настройками. Несмотря на это, иногда требуется дополнительная самостоятельная регулировка

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

• слить жидкость из системы пока отметка давления не примет нулевое значение;
• включить насосную установку и медленно запускать воду обратно;
• зафиксировать показатель давления потока при отключении насоса датчиком;
• снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
• открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
• аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Имея недостаточный опыт и квалификацию, лучше обратиться за помощью в регулировке к специалистам. Они проанализируют конкретную ситуацию, учтут технические характеристики оборудования и подберут максимально верные значения уровня давления

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Подключение реле давления воды

На следующем рисунке приведена типовая схема включения датчика протока для насоса.

При отсутствии протока НО-контакт 1-2 разомкнут, а НЗ-контакт 1-3 замкнут, цепь питания при этом разомкнута, насос остановлен. При появлении потока воды через реле его контакты меняют своё состояние, цепь питания насоса замыкается и он включается.

Реле протока воды – простой и эффективный способ защиты насоса от работы на «сухом ходу», что ведет к его перегреву, деформации внутренних элементов и выходу из строя. Его назначение — постоянный контроль подачи воды к рабочим органам насосов и автоматическое отключение питания.

Установить подобную степень защиты необходимо в следующих случаях:

• откачивание идет из небольшого по объему резервуара без постоянного присмотра;
• возможность появления «сухого хода» из-за засорения рукава, механических повреждений;
• малый дебит скважины по сравнению с производительностью;
• небольшое давление «на входе» циркуляционного насоса.

Классический вариант реле протока включает в себя лепесток с установленным на нем магнитом и герконовый переключатель. Последний располагается вне потока воды и надежно изолируется. С противоположной стороны конструкции устанавливают второй магнит. Он создает силу для возврата лепестка в первоначальное положение при снижении интенсивности потока жидкости (вместо подобного магнита могут использоваться обычные пружины, но такие системы менее стабильный из-за сильного влияния небольших по значению скачков потока).

При заполнении насоса водой лепесток начинает отклоняться под действием потока жидкости. В результате происходит приближение магнита к герконовому переключателю, который запускает в работу насос. Если подача воды прекращается, то лепесток возвращается в первоначальное положение и питание привода насоса прекращается.

Альтернативой лепестковым конструкциям станут реле давления, уровня воды и тепловое реле. Все они имеют ограниченную сферу применения из-за более высокой стоимости, определенных нюансов при монтаже и настройке. Например, поплавковый датчик уровня воды имеет достаточно большие габариты, что ограничивает сферу применения и не позволяет использовать в скважинах.

Преимущества реле протока лепесткового типа:

• отсутствие гидравлического сопротивления;
• мгновенное срабатывание;
• простота конструкции;
• надежность системы;
• возможность включения реле в систему автоматического управления или защиты.

Задача лепесткового переключателя в необходимости зафиксировать попадание перекачиваемой жидкости в рабочую камеру насоса. Для этого его устанавливают на выходе в клапан или насос.

В данной статье будут рассмотрены устройства, использующиеся для защиты от сухого хода. Вы узнаете их виды, особенности конструкции и принцип работы, а также все существенные преимущества и недостатки.

Именно с их помощью удается избежать основных и самых известных проблем, что связаны с поломкой насосного оборудования или его чрезмерно быстрым износом.

Электрическая часть

необходимости.
