Установка сифона на ванну как собрать и установить устройство

Как собрать и установить сифон для раковины на кухне?

Установка слива перелива – это достаточно простой и быстрый процесс, для которого выполняются некоторые последовательные действия. После непосредственного монтажа важно осуществить проверку полученной конструкции, чтобы убедиться в ее качестве, а также в том, что при процессе работы не были допущены серьезные ошибки.

Наполняется ванна полностью водой, чтобы проверить, не будет ли течи в месте подсоединения сливной горловины. Убирается пробка, после чего проверяются на герметичность все другие места соединений.

Если при процессе проверки обнаруживается течь в любом месте, то из ванны полностью сливается вода, после чего разбирается некачественное соединение, вновь собираемое далее, причем важно проследить за правильностью расположения гайки и прокладки, так как основной причиной появления течи выступает недотянутая гайка или перекос прокладки.

Если планируется самостоятельно заниматься монтажом, следует изучить все особенности и нюансы этой работы, чтобы в итоге отсутствовали течи или иные проблемы работоспособности оборудования. За счет простоты процесса не возникают сложности в его реализации.

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны, а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

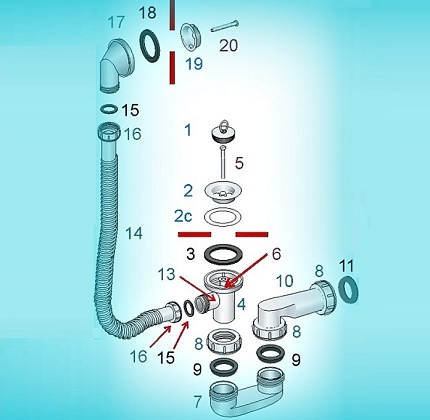

Принцип устройства разных моделей сифонов для ванн одинаков.

  • Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
  • Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
  • Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
  • Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
    Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
  • В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
  • Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
  • Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).
  • К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

Сборка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.

Сифон для раковины – как собрать на 1 этапе

  • Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
  • На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской — для свободного его завода в сифон.
  • Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Установка сифона на ванну: как собрать и установить устройство

Как собрать сифон на 2 этапе

  • На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
  • В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
  • В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Сифон – как собрать на 3 этапе

  • Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
    Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

eto-vannaya.club

December 23, 2015

установка сифона на ванну

Установить сифон для мойки на кухню способен даже новичок, который занимается подобными работами впервые. Конструкции современных систем слива рассчитаны под ручную сборку. Лишь в самых редких случаях для реализации задачи может потребоваться специальный набор инструментов. Обычно все ограничивается применением плоскогубцев и отвертки.

Чтобы получить четкое представление о сборке и установке сифона, давайте рассмотрим его стандартную схему. Сантехнические приспособления комплектуются такими элементами, как:

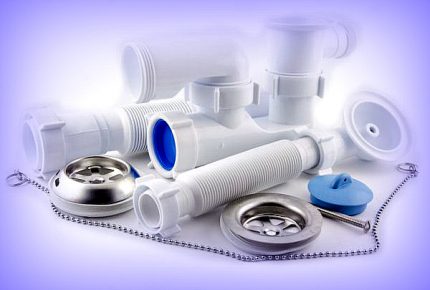

  • Корпус в виде колена или «бутылки».
  • Выпускной патрубок.
  • Сливная труба.
  • Манжет.
  • Пластиковые гайки.
  • Изоляционные прокладки.
  • Резиновые пробки (нижняя и верхняя).
  • Винт для стяжки.
  • Декоративная накладка для раковины.

Сборка конструкции происходит на основе прилагающейся инструкции со схемой изделия. При выполнении рекомендованных действий в четкой последовательности даже у новичка не должно возникнуть проблем с компоновкой элементов сливной системы. Однако во избежание появления протечек необходимо обратить внимание на несколько важных нюансов:

  1. В процессе сборки главное — создавать максимально герметичные соединения. Еще при покупке изделие стоит осмотреть на предмет дефектов. Особое внимание необходимо уделить качеству резьбы.
  2. В ходе монтажа соединений следует надежно зафиксировать прокладки. В данных целях применяется герметик. Завинчивание колен сливной системы производится до упора.
  3. Нужно иметь в виду, что для обустройства области установки декоративной накладки применяется несколько прокладок. Черная используется для укладки на верхнюю часть патрубка. Более тонкая – белая, ложится под накладку.
  4. После того как будет полностью собран сифон для раковины на кухне, рекомендуется избавиться от лишнего герметика, который выступает по краям соединений.

Свежее в разделе «Мойки»

Измельчитель для кухни в раковину Накладная мойка для кухни Немецкие смесители для кухни Как выбрать смеситель для кухни Смеситель Kaiser для кухни Смеситель для кухни Vidima Как поменять кран на кухне Смеситель для кухни под камень Тумба под мойку для кухни Сифон для раковины на кухню Рейтинг российских смесителей для кухни Угловая тумба под мойку для кухни

Все права защищены, 14

Копирование материалов сайта возможно только в случае установки активной ссылки на наш сайт.

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

  1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
  2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.
  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.
    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    Сифон для мойки на кухне: как собрать и установить своими руками

    Для соединения с канализацией ванной, как и в случае с любым другим сантехническим прибором, необходимо выполнить сборку сифона. В продажу устройства поступают в комплектах, где все детали разбросаны. Чтобы знать, как собрать любую модель сифона для ванны, нужно изучить схему сборки. Она для всех типов идентична.

    Сифон состоит из таких деталей: пробка перелива (1), защитная решетка (2), прокладка (3), отводной патрубок (4), соединительный винт (5), гайка (6), съемное кольцо (7), стяжная гайка (8), конусная прокладка (9), переходник (10), плоская прокладка (11), отвод для перелива (13), шланг гофрированный (14), прокладка (15), гайка стяжная (16), патрубок перелива (17), прокладка (18)

    Технология сборки следующая:

    1. Новый сифон следует распаковать и проверить качество резьбовых соединений. Сколы и заусенцы недопустимы. Перед сборкой нужно разложить детали в том порядке, в каком они будут соединены в последующем.
    2. К накладке перелива крепят пробку посредством цепочки.
    3. Монтируют защитную решетку и гибкую прокладку из резины на сливное отверстие.
    4. В верхнюю часть отводного патрубка вставляют прокладку, затем патрубок с усилием прижимают к корпусу ванной, чтобы прокладка заняла нужное положение и легла как можно плотнее.
    5. Другой рукой вставляют соединительный винт в решетку и фиксируют его гайкой с применением широкой отвертки.
    6. На патрубок надевают стяжную гайку из пластика. Под нее устанавливают конусное резиновое уплотнение, повернув более широкой стороной к гайке.
    7. Вставляют патрубок в колено и закручивают до упора гайку.
    8. В стяжную гайку вставляют конусную прокладку и соединяют колено с переходником. При помощи переходника высоту сифона можно будет регулировать.
    9. Вставляют прокладку в противоположную гайку переходника и соединяют последний с отводом канализации.
    10. К отводу для перелива прикрепляют гофру через плоскую или конусообразную прокладку и стяжную гайку.
    11. Стыкуют гофру с патрубком перелива посредством другой гайки с прокладкой через корпус ванной.
    12. К верху переливного патрубка фиксируют прокладку.
    Читать далее:  Реле давления воды принцип работы настройка и регулировка

    Установка сифона на ванну как собрать и установить устройство

    Ни одной лишней детали в комплект не закладывают. Когда после сборки что-то осталось, это указывает на то, что какой-то момент упущен. Если соединения сифона негерметичны, могут появиться протечки. Чтобы предупредить это, промазывают стыки герметиком. Усилить резьбовое соединение можно при помощи намотки пакли или силиконовой ленты. Поверх обмотки наносят пасту и подтягивают детали.

    На фото наглядно изображено, как запрессовывают прокладки. После того как монтаж окончен, нужно оставить

    на 5, чтобы герметик полностью высох

    В одном соединении должна быть только 1 уплотнение. Перестраховка путем установки двух прокладок приводит к обратному эффекту — герметичность стыков нарушается. Накладные гайки и прокладки нельзя недотягивать, но и максимальное зажатие может повредить детали. Закручивать гайки лучше не при помощи ключа, а вручную.

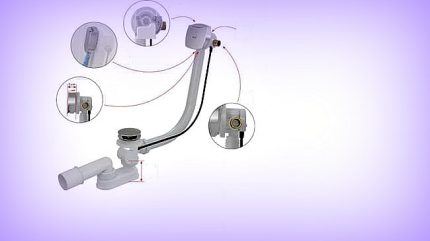

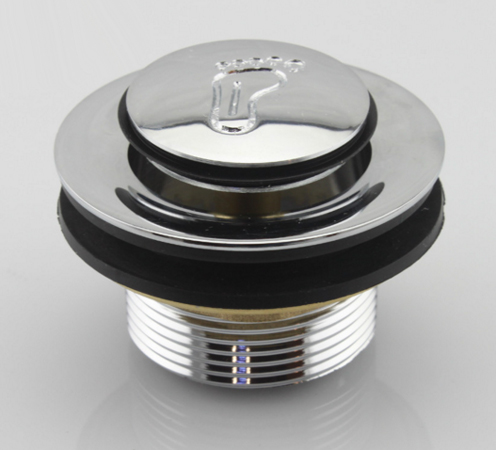

    Сборка полуавтоматического сифона усложняется наличием дополнительных деталей. Вверху трубчатой конструкции находится стержень управления из нержавейки. Крепят его при помощи 3 шурупов из того же материала. Здесь же находится и аэратор.

    Как собрать сифон для раковины схема

    У сифона для ванной всегда присутствует 2 перелива. На фото вид центрального или проходного и запорного перелива. Первый устанавливают в слив ванны, а второй — в ее торец. Сливную трубу монтируют на боковой перелив, а канализационную — присоединяют к коллектору

    Для его установки требуется минимум пространства. Сверху видна только головка сифона. Воду подводят сбоку при помощи резьбового соединения. Трубчатый полуавтоматический сифон имеет хорошую пропускную способность, надежный гидрозатвор. Качественный прибор устроен таким образом, что вода по стенке ванной никогда не стекает.

    Составляющие полуавтоматического сифона — 2 перелива, связанных тросом и трубой, патрубок, фильтры, уплотнительные прокладки. При помощи патрубка прибор подключают к коллектору

    Сборку выполняют по следующей схеме:

    1. Патрубок для коллектора стыкуют с центральным переливом, просунув трубу до упора. Прокладка на стыке уже установлена, поэтому дополнительно вставлять ничего не нужно.
    2. На перелив монтируют и металлический фильтр, предварительно установив на слив двойной уплотнитель.
    3. К подвижному регулировочному тросу подключают металлические крышки плоской формы, а затем крепят их к сливному отверстию. Сборку подсоединяют к переливу посредством болтового соединения.

    Стыки обязательно снабжают соответствующими прокладками — боковые обыкновенным тонким уплотнителем, а центральный — прокладкой «бабочка».

    Andrey

    Установив сифон, необходимо выполнить контрольную проверку всех стыков. Для этого ванну наполняют водой, чтобы убедиться, что сливная горловина присоединена правильно. Если в этом месте отсутствует течь, то ошибок при монтаже не допущено.

    Остальные соединения проверяют на надежность, вынув пробку из слива. Если в какой-то точке обнаружится просачивание жидкости, ванну освобождают от воды полностью. После этого сочленение разбирают и делают сборку заново, обращая особое внимание на положение прокладок и гаек. По мнению профессионалов, причиной течи чаще всего является перекос гаечного соединения или его недостаточная затяжка.

    Все детали необходимо устанавливать в процессе сборки. При этом некоторые модели окончательно соединяются после завершения установки части сифона в канализационную трубу или на ванну.

    Разобравшись с комплектующими элементами, проверяют изделие на предмет наличия внешних механических повреждений, целостности резьбовых соединений и прокладок.

    В том случае, когда все в порядке, схема, прилагаемая к инструкции, подскажет, какие из деталей нужно установить в первую очередь и какие прокладки не следует забывать поставить на место в процессе сборки. Специалисты не рекомендуют с большим усилием затягивать резьбовые соединения, поскольку в дальнейшем обычно требуется дополнительная регулировка элементов сифона непосредственно «по месту».

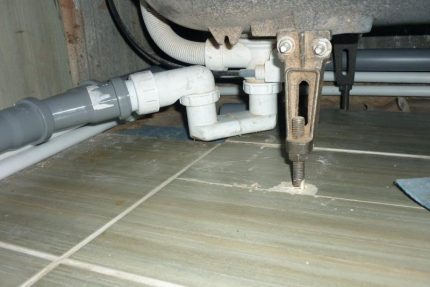

    Когда все операции по сборке завершены, тогда начинается установка сифона на ванну своими руками.

    Дорогие модели, имеющие полуавтоматическое или автоматическое управление, продаются в собранном виде, а в конструкции изделия предусмотрено, что можно выполнять незначительные изменения параметров при помощи гофрированных элементов.

    Прежде чем делается установка или замена сифона в ванной, проверяют на соответствие линию сопряжения изделия и канализационной магистрали. Труба сифона должна помещаться в приемную часть системы канализации на расстояние не менее 50 миллиметров под минимальным углом, иначе резиновая прокладка не сможет обеспечить требуемую герметичность места соединения и протечки станут неизбежны.

    После завершения подготовительных мероприятий и до того, как установить сифон на ванну нужно смонтировать на свое место оборудование перелива без крепления. При этом линию стыка дна ванны и сифона следует смазать герметиком.

    eto-vannaya.club

    December 23, 2015

    • сантехлента;
    • силиконовый герметик;
    • плоская отвертка;
    • дюкер.

    Монтаж дюкера для душа схож с монтажом дюкера для раковины. Как собрать сифон для ванной, долго учиться не нужно, достаточно прочесть инструкцию. Штуцер и хорошо зафиксированнуюпроставку нужно подвести к отливу и к ограничительной решетке при помощи винта. У ограничительной решетки уже есть плотная проставка, она гарантирует 2-ую изоляцию для отлива.

    Следующим шагом нужно собрать колено слива, в которое позже устанавливается штуцер. Стяжными гайками зафиксировать переходник на колене для последующей регулировки его по высоте — это немаловажно для прочистки колена.

    Манжету нужно вывести через 2 гайку переходника, после чего присоединить к канализации. При равных диаметрах труб можно положить плоскуюпроставку.

    Гофру присоединить конусной проставкой и стяжной гайкой к боковому штуцеру.

    Установка сифона на ванну: как собрать и установить устройство

    Необходимо проверить все стыки на герметичность, при необходимости применить герметик.

    Для того, чтобы установить дюкер для ванны, нужно подготовить и собрать его. Это нужно сделать потому, что под душевой кабиной или ванны недостаточно места для сборки. Основные этапы установки сифона — это установка перелива, подключение к канализации и сливу. В ванне имеются 2 отверстия, расположенные на дне и в стенке самой ванны. К верхнему отверстию крепится ободок, к которому далее необходимо будет прикрепить патрубок. К нижнему отверстию болтом крепится чаша слива.

    Далее нужно соединить сам агрегат и сливные отверстия. Для этого нужно раскрутить металлический болт, который находится на ванне. С помощью этого болта нужно соединить патрубок от сифона, который соединяет бутылку и ванну, с отверстием. Далее с помощью барабана бутылку надо прикрутить к патрубку, который соединяет бутылку и ванну.

    Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

    Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

    Сифон для кухонной мойки

    Напоминаем, что сифон для кухни – устройство, связывающее мойку с трубой канализации, препятствующее проникновению в помещение неприятного запаха и облегчающее процесс устранения засора

    Установка сифона на ванну: как собрать и установить устройство

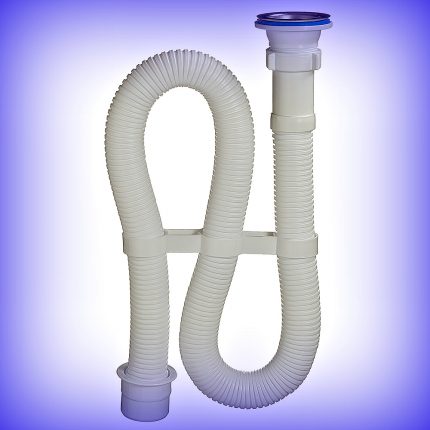

    Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

    Металлический сифон в интерьере

    Наряду с экономичными пластиковыми моделями применяют и сифоны из металла – латуни, меди, стали или бронзы. Их установка актуальна для стилизации помещения, когда зона под раковиной полностью открыта

    Полезные советы

    Видеоролики – прекрасная возможность закрепить знания о сборке и монтаже сифонов, а также научиться самостоятельно практиковать монтаж сантехнического оборудования, избегая частых ошибок.

    Как видите, сборка простых моделей не занимает много времени и не требует специальных знаний. При замене старого сифона больше сил отнимает демонтаж изношенного оборудования.

    Если вопросов по установке сливного устройства для кухонной мойки не возникло, вы все работы можете выполнить самостоятельно. Для решения боле сложных задач по подключению устройства лучше обратиться к сантехнику.

    Разобравшись, как собрать сифон на кухне, можно переходить к демонтажу старой конструкции и очистке поверхностей канализационного патрубка. Реализуя задачу, не стоит придавать слишком большое значение наличию остаточных загрязнений на поверхности слива, поскольку специальная герметизирующая манжета рассчитана на посадку на шероховатое основание.

    Определенные сложности могут возникнуть при замене советского чугунного сифона, заделанного в патрубок с посадкой на цемент. В данном случае придется потрудиться над разгерметизацией соединения, используя молоток, зубило или стамеску. Требуется это для удаления старого цемента из патрубка и демонтажа прежнего сифона.

    Подготавливая сифон для двойной раковины на кухне или одинарной емкости, нужно следить, чтобы обломки хрупкого чугуна и частички цемента не остались в канализационном патрубке. В ходе эксплуатации новой системы подобный мусор может превратиться в источник регулярных засоров. Удалять всевозможные обломки из канализационного ответвления удобно плоскогубцами и пинцетом.

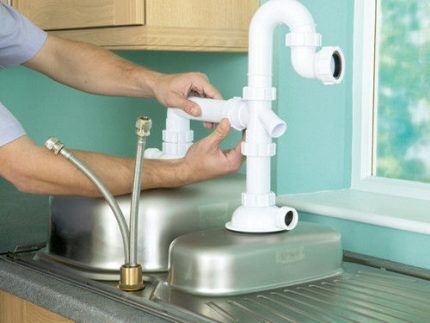

    Как установить сифон на кухне? Для надежного монтажа работы должны выполняться в строгой последовательности:

    1. Предварительно смазанная герметиком установочная манжета помещается в канализационный патрубок. При этом все поверхности должны быть сухими.
    2. Проверяются стыковочные (торцевые) поверхности корпусных резьбовых соединений. При необходимости заусенцы аккуратно срезаются острым лезвием, поскольку их наличие может привести к повреждению прокладок.
    3. Окончание сливной трубы заводится в манжету и надежно закрепляется. Если работать приходится с креплением в виде хомута, для затягивания последнего придется воспользоваться отверткой.
    4. В раковине монтируется сливная решетка. Черная нижняя прокладка пока не устанавливается.
    5. В паз пробки укладывается тонкая кольцевая прокладка, которая обильно смазывается герметиком. Далее заворачивается пробка. Достаточно захвата резьбы на расстоянии порядка 2-3 ее витков.
    6. Если корпус сифона представлен патрубком в виде бутылки, в него помещается специальный клапан с открывающейся наружу заслонкой. Конструкция присоединяется к выпускной трубе.
    7. Нижняя прокладка слива укладывается в канавку верхнего патрубка, завинчивается гайка корпуса сифона.
    8. Слегка покачивая колено конструкции, вы должны аккуратно попеременно затянуть боковую и верхнюю гайки бутылки.

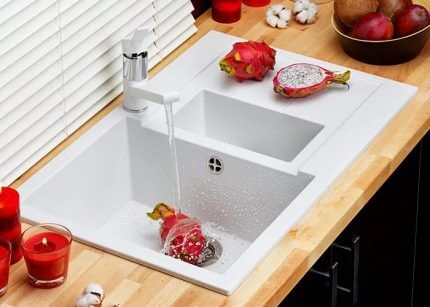

    Подбирая сифоны для раковин «Бланко» на кухню либо рассматривая в качестве подходящего варианта любую другую продукцию, стоит лишний раз проверить систему на наличие всех конструктивных составляющих. Закрытые упаковки нередко содержат недостаточное количество крепежных элементов, необходимых для успешного монтажа.

    При сборке и установке сифона все детали должны быть чистыми и сухими. Одной из главных причин появления протечек становится попадание грязи и песка на резиновые прокладки.

    Монтаж сифона должен выполняться таким образом, чтобы его выходное отверстие располагалось на порядок выше входного проема канализационной сливной трубы. Соблюдение данного требования позволяет сформировать некоторый наклон, что становится благоприятной основой для образования свободного стока воды.

    Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

    Виды сифонов для кухни

    Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

    1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
    2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
    3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
    4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
    5. резиновая прокладка выпускного патрубка
    6. пластиковая гайка выпускного патрубка
    7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).
  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.
  • Читать далее:  Эжектор для насосной станции - сборка и установка своими руками

    Перед сборкой и установкой сливного приспособления нужно проконтролировать уровень ванной, диаметр и положение сливного патрубка. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы. При установке прибора на старую металлическую или современную акриловую ванну проверяют сливные отверстия. При обнаружении на них шероховатостей, их ликвидируют при помощи наждачной шкурки.

    При шероховатом сливе, нельзя обеспечить плотность прилегания к ним сифона. Перед окончательной затяжкой прибора следует проверить правильность сборки, особенного внимания требуют прокладки. Часто они сдвигаются, поэтому лучше нанести на них специальный герметик.

    Установка сифона на ванну: как собрать и установить устройство

    Нормальную работу слива обеспечивает и правильный уклон трубы. Сливной трубопровод должен направляться непосредственно к коллектору. Если сифон оснащен несколькими подводами для разветвления слива в коллектор, но их не предполагают использовать, следует заглушить их специальной гайкой.

    При покупке сифона важной его характеристикой является качество материала, а если это пластик, то здесь главное — толщина стенок и технология обработки. Чем плотнее стенки сливного приспособления, тем лучше он будет сопротивляться нагрузкам.

    На чугунном сливе недопустимо наличие трещин, даже замаскированных. В случае обнаружения таких дефектов он подлежит замене. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто очищать.

    Во избежание протечек, уплотнители на сливе меняют в среднем 1 раз в полгода, а те, что установлены между патрубками — каждые 3 месяца. Чтобы на стенках не откладывалась накипь, через каждые несколько месяцев желательно промывать прибор горячей водой с добавкой в виде лимонной кислоты. Если для материала не противопоказаны химические очистители, то можно использовать «Мистер Мускул», «Ерш», «Флокс» и им подобные.

    Правильно смонтированный сифон — гарантия комфорта и спокойствия. Спешка при самостоятельном его монтаже неуместна. Если даже после ознакомления с подробной инструкцией, остались неясные моменты, лучше обратиться к профессиональным сантехникам.

    1. При установке дюкера на металлическую или акриловую ванну нужно его внимательно осмотреть на наличие шероховатостей на стыках. При наличии таких дефектов нужно зашкурить их, чтобы избежать протеканий.
    2. Прежде чем затягивать сифон, нужно проверить, что прокладки никуда не смещены, так как это тоже может привести к утечке. Иногда требуется промазать эти места специальным герметиком.
    3. Отверстие канализационного слива должно находиться выше на 15 сантиметров от пола.
    4. Диаметр трубы слива должен быть 50 миллиметров.
    5. Устанавливать автоматический или полуавтоматический сифон достаточно просто. Главное — следовать пошаговой инструкции.

    Прежде всего напомню, что задачей любого сифона является обеспечение гидрозатвора, предотвращающего проникновение неприятного запаха из канализации в помещение. По сути, это емкость, расположенная между сливом ванны и канализацией, в которой всегда остается небольшое количество воды. Сифон может быть выполнен в виде изогнутой трубы или колбы.

    Следует отметить, что внешне данные устройства напоминают сифоны для раковины в ванной или для мойки на кухне, однако, имеют некоторую особенность – наличие перелива. Это дополнительный шланг, который подключается к отверстию, расположенному в верхней части борта ванны. Как не сложно догадаться, дополнительное сливное отверстие предотвращает перелив воды через верх.

    Гидрозатвор внутри сифона

    Гидрозатвор внутри сифона

    Кроме того, существуют и другие некоторые особенности:

    • сетка более глубокая, что позволяет перекрывать сливное отверстие пробкой;
    • как правило, такой сифон более плоский, что позволяет установить ванну низко над полом, и тем самым сделать ее более удобной для использования.

    Конечно, в последнее время модели сифонов совершенствовались и стали более сложными. Поэтому, если вы придете в магазин за покупкой сифона, продавец может спросить у вас, какая вам нужна модель – автомат или полуавтомат?

    Полуавтоматический механизм слива

    Полуавтоматический механизм слива

    Что представляет собой сифон?

    Такие сантехнические конструкции в большинстве случаев представлены пластиковой либо металлической трубой, реже несколькими трубами специфической, изогнутой формы. Служит приспособление для отвода грязной, отработанной воды, мелких нечистот в канализацию. Благодаря наличию небольшого изгиба сифон для раковины на кухне оставляет незначительную долю воды в трубе, которая образует своеобразный отстойник. Последний препятствует проникновению канализационных шумов, газов, а также неприятных запахов обратно в помещение.

    Материалы изготовления

    Современные сифоны для раковин с переливом для кухни производятся в основном из поливинилхлорида, хромированной латуни или пропилена. Наиболее дорогостоящие – металлические изделия. Однако ввиду сравнительно высокой цены их покупка выглядит по-настоящему оправданной лишь с точки зрения престижа и эстетики внешнего вида.

    Конструкция, изготовленная из ПВХ, выступает самым дешевым вариантом. Даже при повседневной эксплуатации такой сифон прослужит как минимум на протяжении 7-10 лет.

    Что касается пропиленовых изделий, они дороже аналогов из ПВХ на 15-20%. При качественной установке такой сифон для раковины на кухне продержится не одно десятилетие. В отличие от хромированных конструкций, очистку химически устойчивого, прочного пропилена можно производить металлическим тросиком либо крючком.

    Сливная труба

    Устройство сифона для раковины на кухне предполагает возможность установки гофрированной или жесткой сливной трубы. Предпочтение лучше отдавать последнему варианту, поскольку на внутренних ложбинках гофры интенсивно скапливаются мелкие отходы и загрязнения. К тому же жесткую трубу гораздо сложнее случайно повредить предметами, которые находятся под раковиной.

    Чтобы установить сифон для раковины на кухне, понадобится полужидкий либо пластичный герметик. Оптимальным выбором в большинстве случаев может стать недорогое силиконовое средство.

    Установка сифона на ванну: как собрать и установить устройство

    Прежде чем отдать предпочтение тому или иному герметику, необходимо проверить его на кислотность. Определить, насколько химически нейтральным является вещество, можно, выдавив его небольшое количество из емкости и понюхав. Если ощущается едкий уксусный запах, в таком случае герметик не слишком пригоден для выполнения подобных работ.

    В продаже встречаются средства для изоляции соединительных швов на основе натурального каучука. Такие герметики обходятся недешево. Однако срок их службы составляет по меньшей мере несколько десятилетий.

    Параметры соединений

    Стандартные соединительные размеры патрубков составляют 32, 40 и 50 мм в диаметре. Подбирая сифон для мойки на кухню, необходимо определиться с параметрами старой конструкции. Если не удается отыскать изделие необходимого размера, необходимо прибегнуть к покупке специальной переходной манжеты.

    Сегодня в продаже присутствуют сифоны, которые обладают ступенчатым окончанием излива. Последний можно приспособить под все типоразмеры патрубков. Достаточно лишь аккуратно обрезать излишки материала и приобрести подходящий уплотнитель.

    Подключение сифона к канализации

    Когда необходимо установить полуавтоматический сифон для акриловой ванны или металлической, учитывают его неразборную конструкцию и возможные сложности, которые могут возникнуть при его сопряжении с канализацией.

    До установки сифона на ванну, полуавтомат следует проверить на предмет плотного прилегания пробки к седлу и убедиться в отсутствии заедания тяги управления.

    Установка сифона на ванну: как собрать и установить устройство

    Удостоверившись, что все элементы расположены на своих местах и для их выравнивания не придется прикладывать значительных усилий, соединяют резьбовые соединения сифона с отводящей трубой с применением конусной или плоской резиновой прокладки. Когда она правильно установлена, герметик использовать не обязательно.

    Монтаж в ванной сифона с электронной системой управления, работающей в автоматическом режиме, должен выполняться сервисной службой производителя или продавца данной продукции. Именно мастера сервисного центра правильно смонтируют и оттестируют оборудование, предоставив гарантию на эксплуатацию изделия.

    Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

    Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

    Подключение жесткой трубой

    В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

    Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

    Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

    Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

    Гладкая внутренняя поверхность жесткой трубы – гарантия защиты от провисания и частых засоров, которые характерны для гофрированного аналога.

    Специфика установки накладной мойки и особенности подключения к ней сифона подробно изложены в рекомендуемой нами статье.

    Последний этап – соединение с канализацией. Если канализационная труба выполнена из ПВХ, используется резьбовое соединение с уплотнительной прокладкой. В случае же чугунной трубы или несовпадения диаметров придется приобрести резиновую муфту-переходник. Труба сифона должна заходить в нее минимум на 5 см, не забываем и про герметик.

    После окончания сборки и затяжки всех соединений и схватывания герметика проводят испытания на протечку. Для этого наполняют ванну до тех пор, пока вода не польется через переливное отверстие. Отсутствие капель жидкости в местах соединения будет свидетельствовать о том, что сифон установлен правильно.

    Эксплуатация и обслуживание

    Установка сифона на ванну: как собрать и установить устройство

    Правильная установка сифона для кухонной раковины – крайне важная задача. Однако значение также имеет качественное обслуживание сливной системы. Своевременная чистка способствует максимально длительной эксплуатации конструкции.

    Для растворения отложений в виде жировых масс рекомендуется применение каустической соды. Улучшает пропускную способность системы периодическая, продолжительная промывка трубных соединений под напором горячей воды. В случае образования существенных засоров стоит воспользоваться специальными химическими средствами для очистки канализационных труб.

    Простейший способ устранения пробок в соединениях сифона – применение обычного вантуза. Если после нескольких движений мусор не проходит по канализации, стоит разобрать конструкцию и выполнить промывку ее отдельных элементов. При наличии пластикового сифона избавиться от засора можно с помощью металлической проволоки с небольшим утолщением на окончании. Подобные способы очистки труб широко применяются сантехниками.

    Если на кухне появился устойчивый запах канализации или же в конструкции сифона образовалась течь, стоит выполнить самостоятельный ремонт системы либо прибегнуть к помощи мастеров. При этом не следует забывать о необходимости удаления старого герметика и нанесении нового.

    В заключение

    Сифон – важное сантехническое средство как на кухне, так и в ванной. Поэтому желательно, чтобы любые действия, которые мы описали выше в статье, выполнялись подготовленными специалистами, что послужит залогом надежной и долговечной эксплуатации системы. Впрочем, при наличии определенного опыта или в случае экстренной необходимости стоит воспользоваться указанными выше рекомендациями для самостоятельного выполнения работ.

    Читать далее:  Реле протока воды устройство принцип работы подключение и регулировка

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

    Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    Установка сифона на ванну: как собрать и установить устройство

    Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

    Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

    Установка сифона

    Для этого рассмотрим, как выбрать сифон для ванной. Перед осуществлением смены слива, требуется подобрать новый прибор. Для этого необходимо взять верхнюю часть предыдущего сантехнического прибора в виде примера. Это позволит сделать правильный выбор при подборе нового сифона.

    В том случае, если бывший в употреблении сифон отсутствует, то нужно узнать диаметр отверстий в ванной, а также вымерять расстояние от пола того места в ванной, где будет располагаться сифон.

    Также следует уточнить вид материалов, которые легли в основу ванны. Это тоже убережет от ошибок при подборе сифона, который будет установлен в ванну.

    Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

    • недорогие, состоящие из 10 (или более) деталей;
    • брендовые, с интегрированными прокладками.

    Установка сифона на ванну: как собрать и установить устройство

    Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

    К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

    Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

    Монтаж сифона вместе с мойкой

    Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

    Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

    Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

    Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

    Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

    Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

    Отверстие перелива

    Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

    Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

    Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

    При установке перелива, как и при монтаже  любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

    После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

    О том, как выполнить сборку и установку слива с переливом под кухонной раковиной, подробно описано в предложенной нами статье.

    Установка сифона на ванну: как собрать и установить устройство

    Сифон – это непременный элемент сантехнического прибора, поэтому им оснащается каждая ванна. Под ванной его установка считается достаточно сложной, поэтому важно грамотно выбрать подходящий вид оборудования.

    Подразделяются сифоны на разные виды, причем они отличаются конструкцией, внешним видом, а также материалом, из которого они изготовлены. Все эти параметры непосредственно влияют на правила и специфику установки, поэтому перед тем, как собрать сифон, следует определиться с его особенностями.

    В соответствии с конструкцией бывают сифоны:

    • ручной представлен обычной пробкой. Для открытия и закрытия сливного отверстия необходимо прикладывать определенные усилия, чтобы вставить и вытащить данный элемент;
    • полуавтоматический оснащается пробкой, которая регулируется заглушкой или ручкой, причем располагаются данные элементы рядом с переливом. Монтаж такого изделия считается достаточно простой работой;
    • автоматический оснащается пробкой, соединенной со специальной кнопкой управления особым тросиком. Он встроен в отверстие перелива, поэтому для открытия или закрытия отверстия достаточно только нажать на кнопку. Некоторые модели вовсе обеспечивают автоматическое открытие пробки, если вода достигает отверстия перелива. Сборка сифона для ванны такого типа считается достаточно сложной.

    Полуавтоматический

    Ручной

    Автоматический

    Создаются сифоны из разных материалов, причем этот параметр так же оказывает влияние на правила и особенности их установки. Наиболее популярными считаются пластиковые изделия, поскольку они отличаются низкой ценой, однако считаются не слишком качественными. Наиболее дорогостоящими являются конструкции, сформированные из меди или латуни, однако они отличаются долгим сроком службы и высоким качеством.

    В соответствии с внешним видом сифоны подразделяются на:

    • гофрированные, состоящие из гибкой трубки, принимающей любую нужную форму;
    • плоские, где соединяются трубы разных диаметров;
    • бутылочные, оснащенные гидравлическим затвором, имеющим форму бутылки, причем именно к нему подключаются трубы канализации, а используется этот вид обычно на кухне, а не ванне.

    Виды сифонов

    Установка сифона на ванну: как собрать и установить устройство

    Таким образом, каждый вид сифона обладает своими особенностями и параметрами, поэтому перед изучением того, как установить сифон на ванну, следует определиться, какая именно конструкция будет использоваться для этих целей.

    Бутылочный

    Плоский

    Гофрированный

    Полуавтоматический

    Замена сифона в ванной, являющегося автоматическим, считается наиболее востребованным процессом, так как это оборудование считается недорогим и удобным в эксплуатации. Учитывается, что данная конструкция является неразборной, а также при сопряжении канализационной системы и сифона появляются определенные сложности.

    Установка слива в ванной выполняется в последовательных действиях:

    • первоначально следует проверить целостность и качество имеющегося полуавтоматического оборудования, так как не должна заедать тяга управления, а также к седлу пробка должна прилегать как можно более плотно;
    • на ванну устанавливается сифон, оснащенный удобным механизмом управления, а также переливом;
    • отводящая трубка изделия соединяется с приемным участком канализационной системы;
    • проверяется правильность расположения каждого элемента имеющегося сифона, причем если имеются какие-либо перекосы, то следует оперативно осуществить выравнивание, так как разные неровности обеспечивают не только непривлекательность сантехники, но и снижают комфортность ее постоянного применения;
    • производится соединение резьбовых соединений отводящей трубки и сифона, для чего следует пользоваться резиновой прокладкой, а она может быть плоской или конусной;
    • если грамотно воспользоваться прокладкой, то не потребуется даже применять герметик для надежного соединения.
    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.
  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
  • Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    ManRem
    Adblock
    detector
