Обратный клапан на вентиляцию виды устройство установка на вытяжку

Централизованные принудительные вентиляционные системы

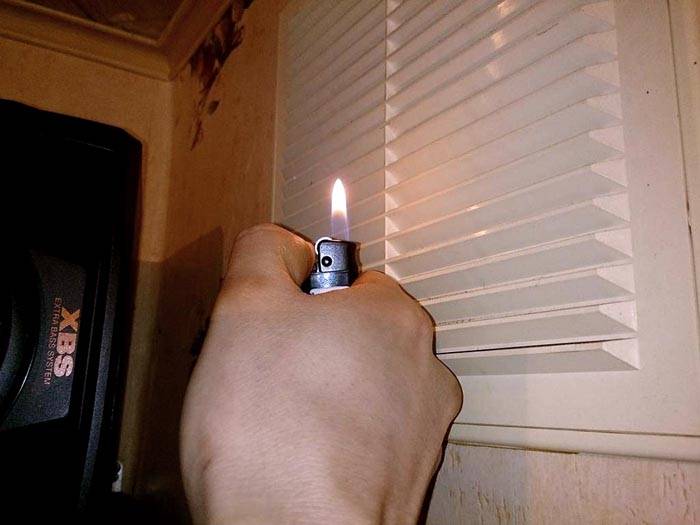

С помощью открытого пламени проверяют действительное состояние тяги. В данном случае – она отсутствует

С помощью открытого пламени проверяют действительное состояние тяги. В данном случае – она отсутствует

Признаками нарушения нормальной работы системы являются посторонние запахи, проникающие из других помещений (квартир в многоэтажном доме). Проникновение холодного воздуха в зимний период нарушает комфорт, увеличивает затраты на обогрев. Вместе с обратным потоком в комнату проникают различные загрязнения из системы вентиляции. Некоторые из них способны причинить вред здоровью.

Понятно, что подобные недостатки лучше устранить. Но сначала надо разобраться с причинами их появления. Некоторые – можно устранить, чтобы улучшить функциональное состояние вентиляции.

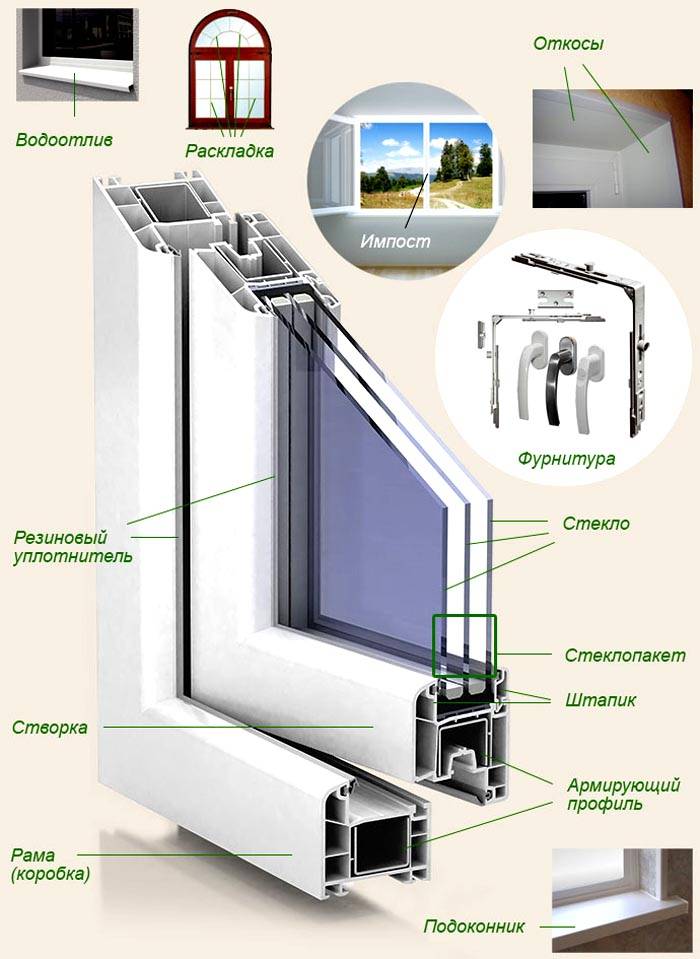

Конструкция современного окна

Конструкция современного окна

Иногда проблемы возникают после замены старых рам и установки стеклопакетов. Новые оконные блоки обеспечивают идеальную герметичность, полностью перекрывая доступ свежего воздуха в помещение.

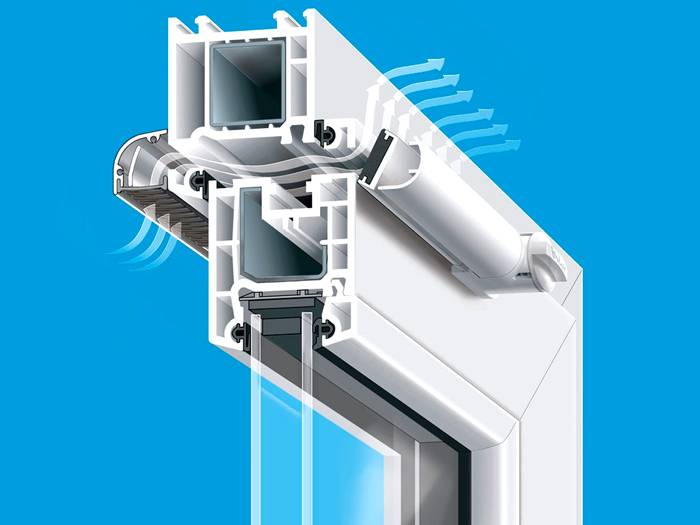

Для устранения недостатков конструкцию оснащают встроенным приточным клапаном

Для устранения недостатков конструкцию оснащают встроенным приточным клапаном

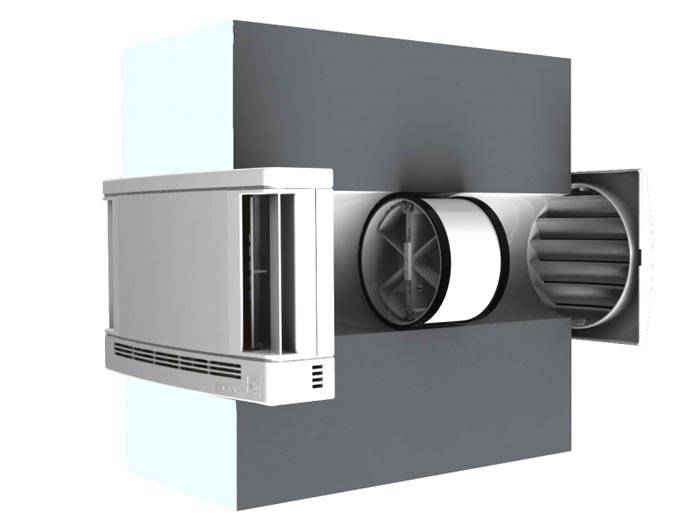

Специальный набор для монтажа в стене

Специальный набор для монтажа в стене

Как правило, в этих изделиях устанавливают фильтры, которые со временем могут засориться. Регулярный осмотр и очистка помогут восстановить утраченную функциональность в полном объеме.

Изменение направления воздушного потока может произойти при подключении нескольких точек забора к одному каналу. Аналогичные проявления не исключены при сильном ветре, в морозную погоду. Особенно сложно и даже невозможно повлиять на действия соседей в многоквартирном доме. Претензии к ним можно предъявить только при полной блокировке воздуховода. Если же поступают запахи с чужой кухни, где работает мощная вытяжка, проблему придется решать самостоятельно.

Обратный клапан на вентиляцию виды устройство установка на вытяжкуПриточный клапан в стену. В нашем обзор вы узнаете для чего нужен клапан, принцип его работы, устройство, достоинства и недостатки, обзор готовых моделей, самостоятельное изготовление, особенности монтажа воздуховода.

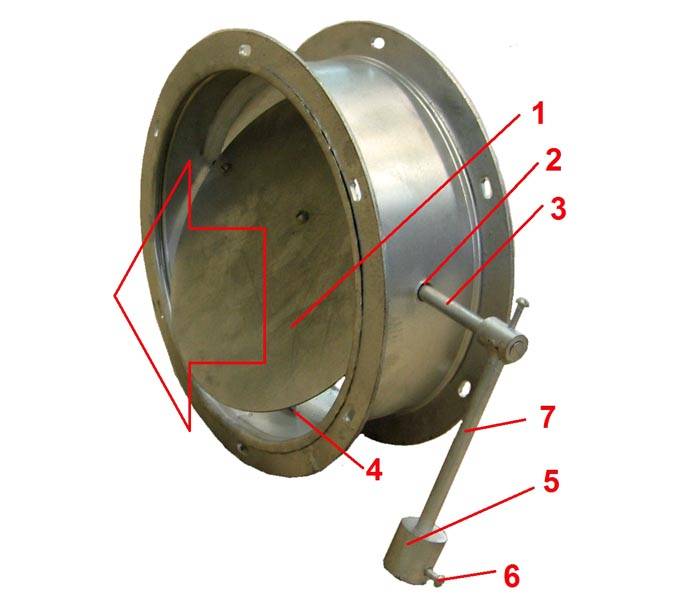

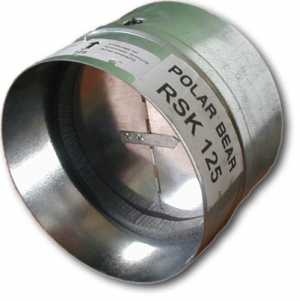

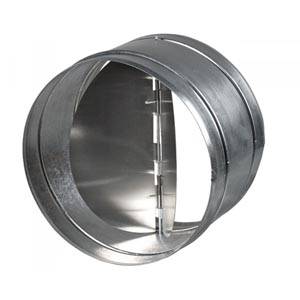

Стандартное изделие для монтажа в каналах с круглым сечением

Стандартное изделие для монтажа в каналах с круглым сечением

  • При продвижении воздуха в направлении, обозначенном стрелкой, приоткрывается заслонка (1).
  • Она закреплена на металлической оси (3), установленной в отверстиях корпуса (2).
  • Под действием силы, которую создает груз (5), диск возвращается в исходное положение. С помощью винта (6) эту деталь можно расположить в нужном месте вспомогательной штанги (7) для изменения чувствительности устройства.
  • В нижнем положении диск опирается на фиксатор (4).
  • Здесь есть регулировочный механизм. Но он не предназначен для установки в бытовых вентиляционных каналах, скрытых внутри строительных конструкций.
  • В узле крепления центральной оси нет подшипников. Не исключено, что в процессе эксплуатации этого вентиляционного обратного клапана появятся посторонние шумы. Их сложно будет устранить с помощью смазки даже при регулярном выполнении соответствующей процедуры.
  • Тут нет никаких уплотнителей, поэтому не получится полностью перекрыть поток воздуха в обратном направлении. Если не оставить технологические щели, повысится риск заклинивания заслонки.

Это изделие сделано из листовой стали, что повышает прочность (не нужную в данном случае), увеличивает вес. Обычная окраска не соответствует современным требованиям к хорошей защите от коррозии. Перечисленные факты надо учитывать при создании конструкции собственными руками, в ходе выбора подходящей модели в торговой сети.

В этом разделе статьи рассмотрены различные комбинированные изделия. Они выполняют свои функции совместно с клапаном, предотвращающим обратное перемещение воздуха. В некоторых случаях им оснащают серийные модели для улучшения исходных потребительских характеристик.

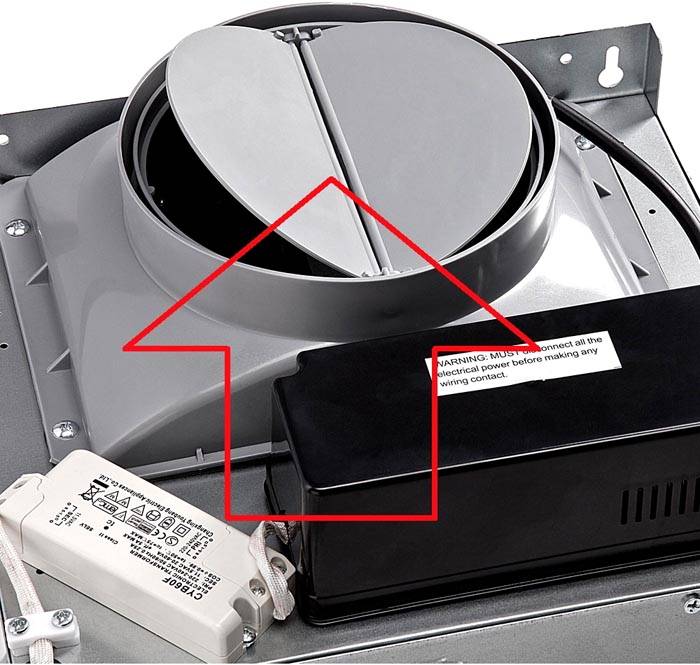

Устройство стандартного вентилятора с обратным клапаном

Устройство стандартного вентилятора с обратным клапаном

В этой конструкции лепестки прижимаются встроенными пружинами. Параметры этих возвратных механизмов рассчитаны на стадии проектирования. Они соответствуют производительности оборудования (силе воздушного потока). Если возникла необходимость замены сломанной детали, новую пружину подбирают с аналогичными характеристиками.

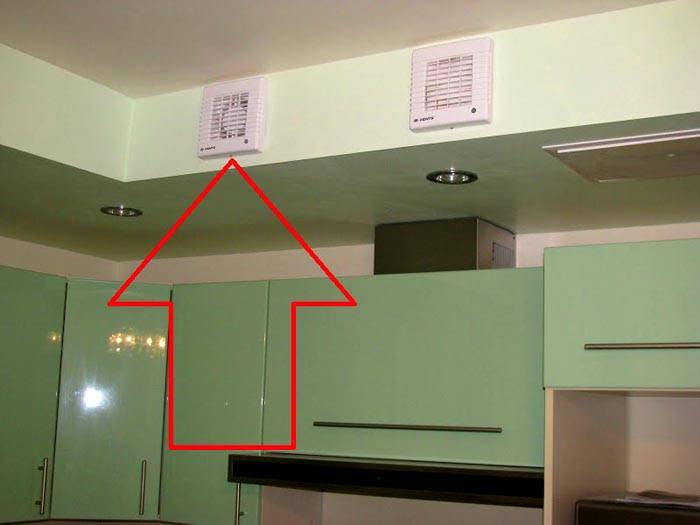

К сведению! Монтаж вентилятора на вытяжку с обратным клапаном пружинного типа допустим в горизонтальном и вертикальном положении.Этот универсальный привод сохраняет одинаковую функциональность в любых позициях, под разными углами наклона.
Обратная сторона изделия, оснащенного жалюзи

Обратная сторона изделия, оснащенного жалюзи

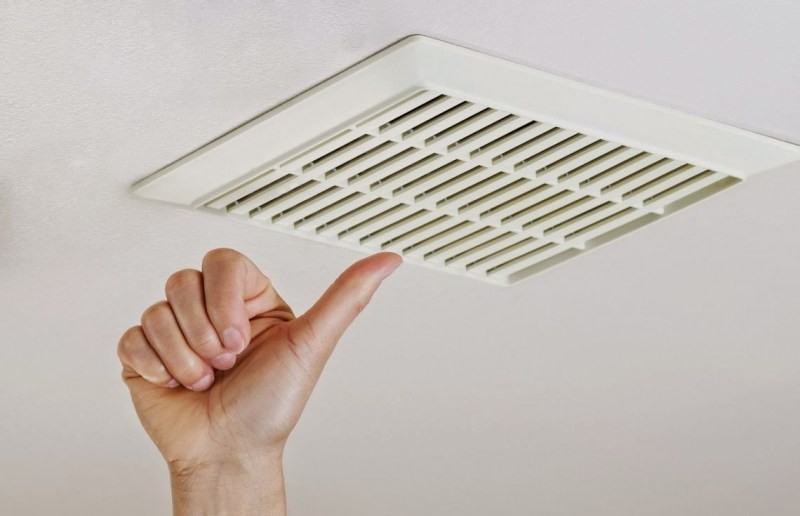

В этой решетке для вентиляции с обратным клапаном установлено несколько лепестковых элементов. Такое решение применяют при перекрытии больших каналов. Слишком крупные одиночные детали обладают большим весом, что не позволяет снизить чувствительность до уровня, соответствующего требованиям к естественной вытяжке. Но при выборе подобной модели необходимо уточнить герметичность стыков в закрытом положении многочисленных заслонок.

Вентиляционную решетку с клапаном подбирают с учетом размеров и формы канала

Вентиляционную решетку с клапаном подбирают с учетом размеров и формы канала

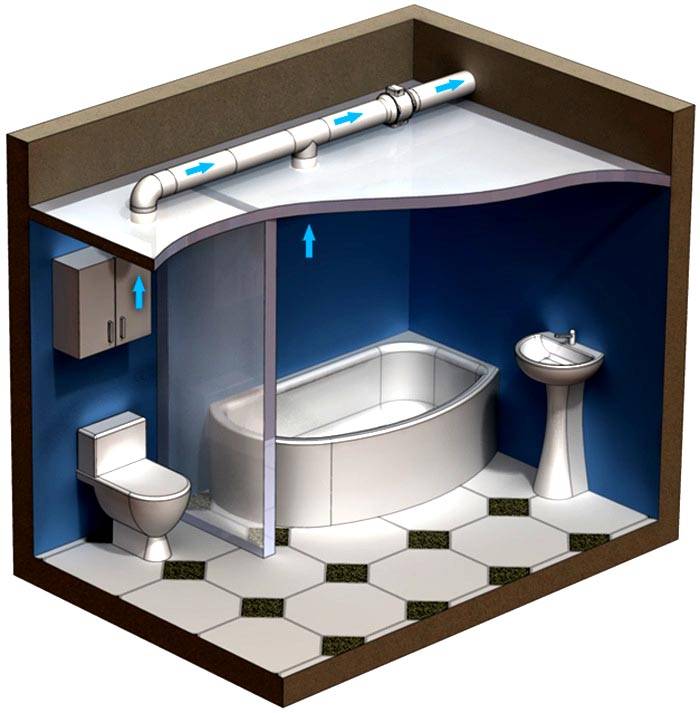

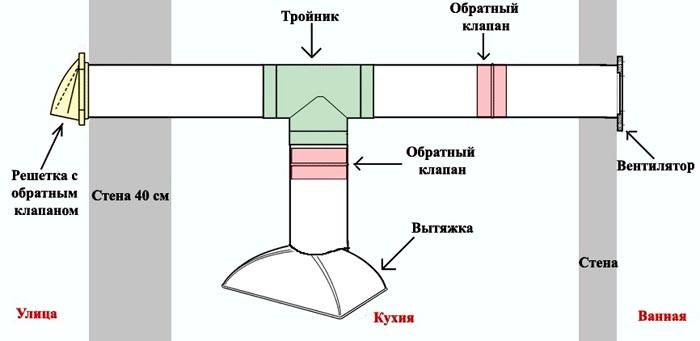

Так можно создать проект при подключении нескольких точек забора воздуха из одного или нескольких разных помещений

Так можно создать проект при подключении нескольких точек забора воздуха из одного или нескольких разных помещений

Применение тройника для вытяжки с обратным клапаном предотвращает поступление воздуха из канала на кухню. Подобные функции выполняет другое устройство. Его можно установить не так, как на рисунке, но в комбинации с вентилятором.

При монтаже сложных систем применяют несколько тройников для вентиляции с обратными клапанами

При монтаже сложных систем применяют несколько тройников для вентиляции с обратными клапанами

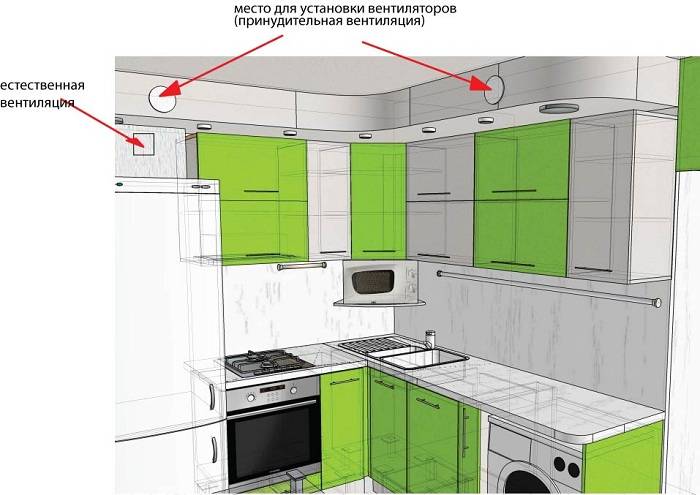

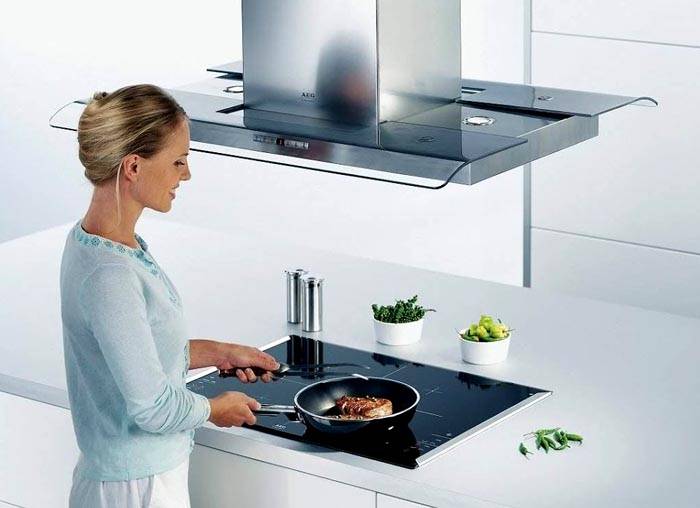

Такие устройства включают в стандартную комплектацию современного кухонного оборудования

Такие устройства включают в стандартную комплектацию современного кухонного оборудования

Установка клапана обратного для вытяжки предотвращает попадание на двигатель различных загрязнений из вентиляционного канала. Это продлевает срок службы техники.

Вытяжка с обратным клапаном исключает проникновение неприятных запахов из других помещений, квартир при подключении системы к общему вентиляционному каналу

Вытяжка с обратным клапаном исключает проникновение неприятных запахов из других помещений, квартир при подключении системы к общему вентиляционному каналу

К сведению! Некоторые пользователи опасаются, что пружинный привод и вес заслонок будут снижать производительность системы удаления воздуха. Это не так. Данные нагрузки незначительны по сравнению с мощностью вентиляторов, которыми оснащают современную технику данного класса.

Если нет такого приспособления в наборе от производителя, можно самому установить антивозвратный клапан для вытяжки. Что это, не трудно понять из материалов статьи. Ниже приведены инструкции по самостоятельному созданию функциональных изделий и особенностям монтажных операций.

В простой системе с одним местом забора и выходом непосредственно на улицу достаточно установить одно устройство этого типа.

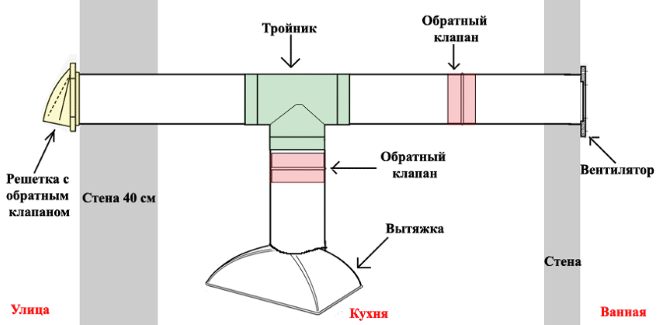

При соединении нескольких каналов проект усложняется

При соединении нескольких каналов проект усложняется

Специалисты рекомендуют монтировать на выходе воздуховода отдельный обратный клапан на вентиляцию. Как установить его и другие компоненты станет понятно после изучения проекта в целом. Придется учитывать архитектурные особенности здания, иные важные нюансы. Так, например, производитель вентилятора может оснастить свою технику таким устройством в базовой комплектации, поэтому никаких дополнительных средств не понадобится.

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

  • Пластика.
  • Тонкой оцинкованной стали.
  • Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

  1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
  2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
  3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
  4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Причины возникновения обратной тяги

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Обратный клапан на вентиляцию виды устройство установка на вытяжку

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома.

Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Обратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных труб

Для установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массы

Под действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают канал

Одностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потока

Створки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменить

Приобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такой

Обратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнами

В схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаном

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха.

Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги.

При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха.

Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений.

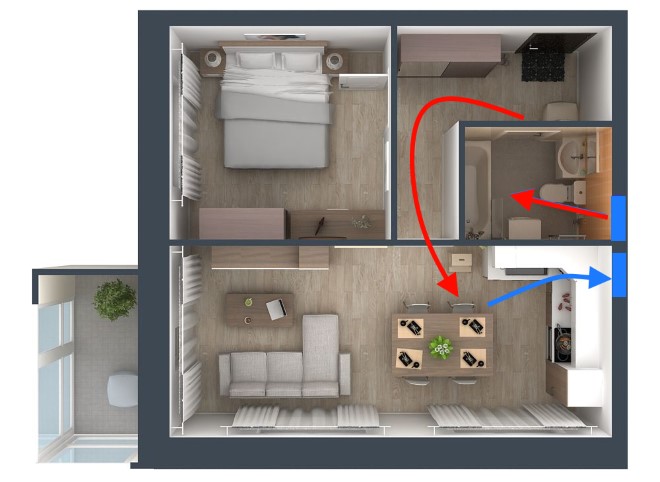

Схема движения воздуха при обратной тяге

Проблема обратной тяги

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

Разные виды обратных клапанов

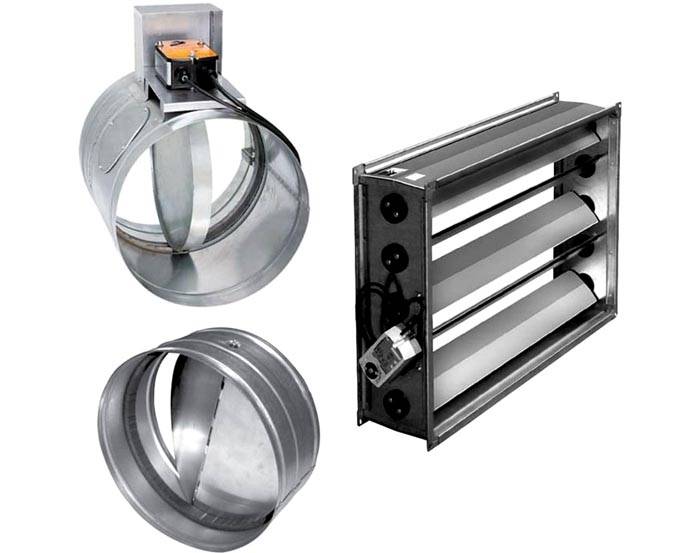

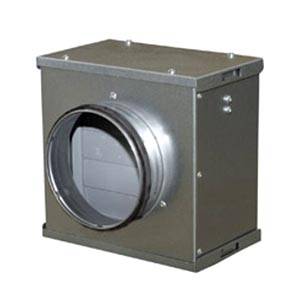

Устройства с механическими и электрическими приводами

Устройства с механическими и электрическими приводами

В этом клапане по контуру установлен нагревательный элемент. Он обеспечивает сохранение работоспособности в условиях повышенной влажности, низкой температуры

В этом клапане по контуру установлен нагревательный элемент. Он обеспечивает сохранение работоспособности в условиях повышенной влажности, низкой температуры

В настоящей статье рамки исследования ограничены бытовыми моделями. Эти изделия не надо подключать к источникам электропитания. Их монтаж не вызовет затруднений у рядового пользователя.

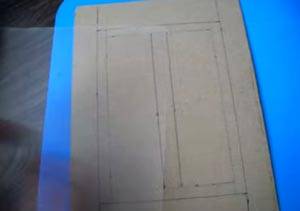

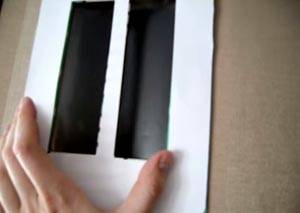

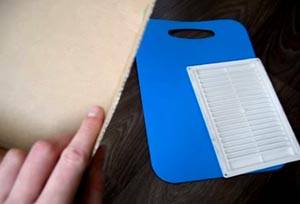

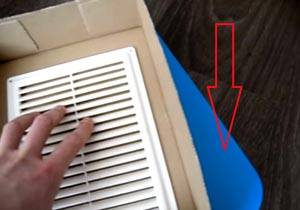

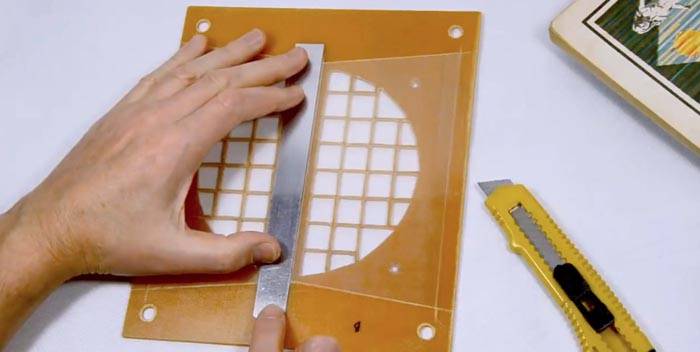

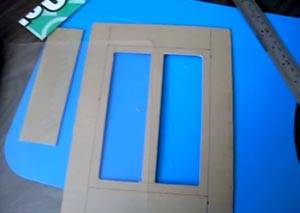

Самодельное устройство, блокирующее перемещение воздуха в одном направлении

Самодельное устройство, блокирующее перемещение воздуха в одном направлении

Принцип действия мембранного обратного клапана не сложно понять, изучив это фото. Рабочее отверстие закрыто гибкой полимерной пленкой, плотно прилегающей к основе при соответствующем направлении потока. Выбирают гибкий, но достаточно прочный материал. Подобрав правильно жесткость, возможно установить необходимый уровень чувствительности.

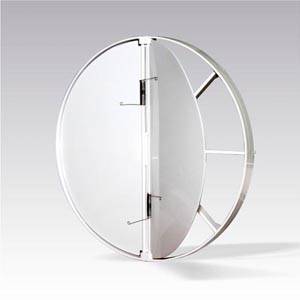

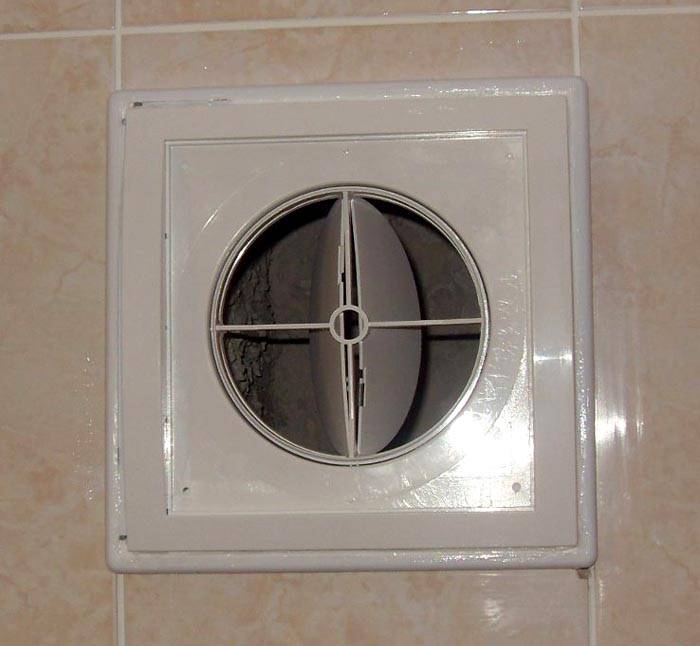

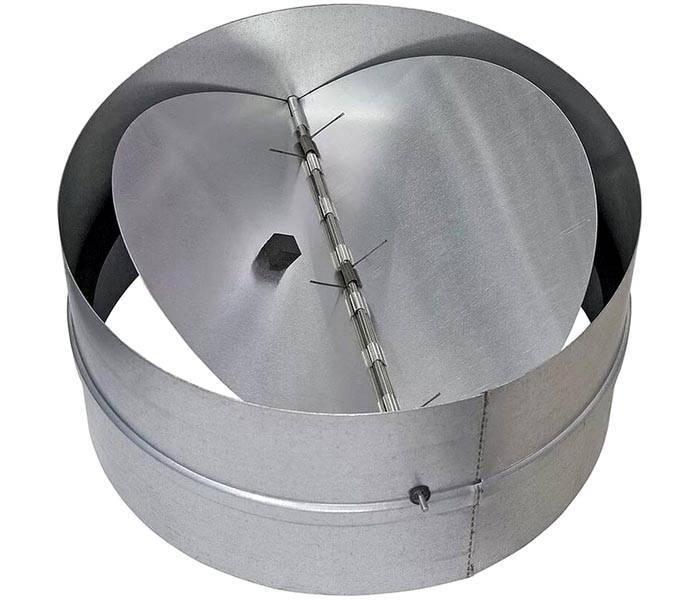

Фото серийного обратного клапана «бабочка»

Фото серийного обратного клапана «бабочка»

В этом варианте основные функции выполняют лепестки, закрепленные на центральной оси. Они прижаты пружинами, поэтому для открытия канала требуется значительное усилие. Такие изделия устанавливают в системах принудительной вентиляции. Некоторые модели оснащают специальными устройствами для регулировки пружин (увеличения/уменьшения сил действия).

Данная модификация изготовлена из оцинкованной стали. Она устойчива к процессам коррозии, весит немного. На поверхности одной пластины закреплен мягкий демпфер, который предотвращает сильные удары и шумы.

Секторный аналог из пластика, установленный за крыльчаткой электровентилятора

Секторный аналог из пластика, установленный за крыльчаткой электровентилятора

Тут заслонка опускается вниз без специальных пружин и внешних грузов

Тут заслонка опускается вниз без специальных пружин и внешних грузов

Простая конструкция лепесткового обратного клапана для вентиляции – одно из основных преимуществ изделий этой категории. Створка опускается вниз под действием силы тяжести. Ее сравнительно небольшой вес не создает большого сопротивления потоку воздуха, поэтому допустима установка в системах естественной вентиляции.

К сведению! Следует отметить необходимость монтажа этой модели только в горизонтальном канале. Для вертикальных линий применяют изделия с пружинами (противовесами), которые обеспечивают принудительное возвращение заслонки в исходное состояние.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

  • Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.
Читать далее:  Обратный клапан для насосной станции устройство монтаж схемы

Обратный клапан на вентиляцию виды устройство установка на вытяжку

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

  • Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.

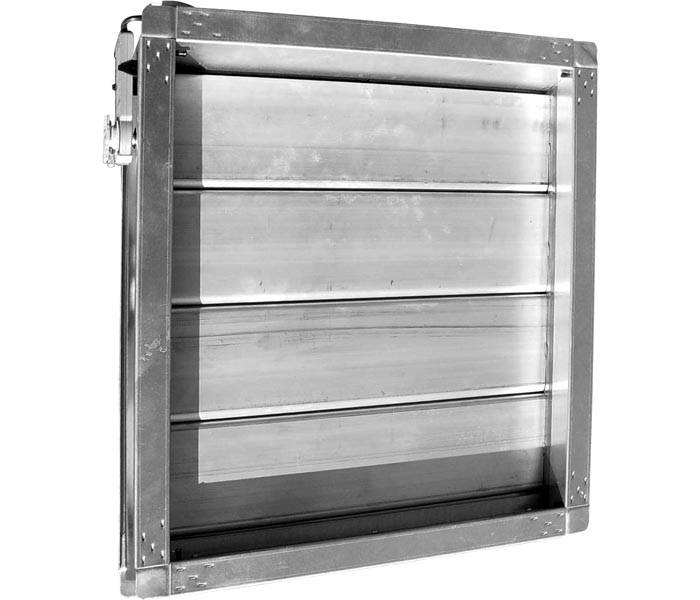

  • Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

  • Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
  • Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

  • Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
  • Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности.

Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Эти приспособления могут отличаться по форме, принципу действия и способу установки. Остановимся на каждом виде более подробно.

  • Установка. Воздушный клапан может устанавливаться как в вертикальной, так и в горизонтальной плоскости. Это зависит от расположения воздуховода. Например, если воздуховод расположен вертикально, то необходимо устанавливать горизонтальный обратный клапан. Это обеспечит более эффективную работу устройства.
  • Форма. Клапана могут быть с круглым или прямоугольным сечением. Рекомендуемая пропускная способность такого устройства может варьироваться от 4 до 6 м/сек. Конструкция может приобретаться отдельно или в паре с вытяжкой.
  • Принцип действия. Ключевую роль в работе обратного клапана играет заслонка. Она может быть двух типов: золотниковая или дисковая. Первый тип предназначен для работы с жидкостями, поэтому для вентиляции он не подходит. Нас больше интересует второй вариант – диск или пластина для предотвращения обратной тяги.

Обратный клапан для вентиляции может иметь функцию подогрева. Эта опция предотвращает появление наледи и конденсата. Эффективность такой конструкции в многоквартирных домах вызывает сомнения.

Обратный клапан на вентиляцию виды устройство установка на вытяжку

Рассмотрим технические характеристики и виды обратных клапанов по нескольким категориям:

  • Исходя из формы можно выделить три вида: круглые; прямоугольные или же квадратные.
    Применяют такие размеры, которые подходят конкретному воздуховоду. В быту, для дома, квартиры, ванной санузла, используют круглые клапаны с диаметром 100-125 мм, для вентиляции на производствах подходят с диаметром от 125 мм до 1000 мм. Длина прямоугольных клапанов колеблется от 7мм до 72 мм, а ширина (высота) – от 100мм до 1000 мм.
  • Материалом изготовления может быть металл (оцинкованная сталь, сплав алюминия) либо пластик. Более распространены изделия из пластмассы, так как они меньше производят шума при открывании и закрывании лопастей. Изделие из пластикаИз-за своей легкости они больше применяются в быту, где воздушный напор не очень большой.Изделие из металлаИз-за своей легкости они больше применяются в быту, где воздушный напор не очень большой. Конструкции из металла свойственны промышленным моделям. Они тяжелее пластиковых и закрываются под силой собственного веса. Они более надежны и устойчивы к агрессивной среде, относятся к взрывозащищенной категории. Но есть и недостатки: металлические подвергаются коррозии, а на оцинкованных заслонках собирается конденсат.
  • Способ монтажа бывает горизонтальным и вертикальным. Устанавливается тем или иным способом исходя из технических данных клапана и соответствующей конструкцией воздуховода приточной или вытяжной вентиляции.
  • Управление может быть ручным или электрическим. Клапан с ручным управлением настраивается вручную рычагом или задвижкой, а у круглых — вентилем. Такие приспособления применяются в естественной приточной или вытяжной вентиляции. Электрический клапан задействован в схеме с механическими устройствами (вентиляторы, вытяжки) и управляет объемом проходящего потока воздуха автоматически (сенсорами положения заслонки).
  • Можно поделить все разновидности клапанов на две группы: подогреваемые (с электроприводом) и без подогрева. Преимущества подогреваемого клапана в том, что он не обледеневает в холода и не накапливает конденсат. Без подогрева годится только для использования внутри дома воздуховода.
  • По типу конструкции существуют такие разновидности: мембранный; лепестковый; бабочка; решетка.
    • В мембранном типе установлена очень тонкая заслонка, способная отклонятся от малейшего воздушного движения и возвращаться к решетке при изменении воздушного направления. Лучше подходит для природной вентиляции.
      Клапан мембранного типа

      Клапан мембранного типа

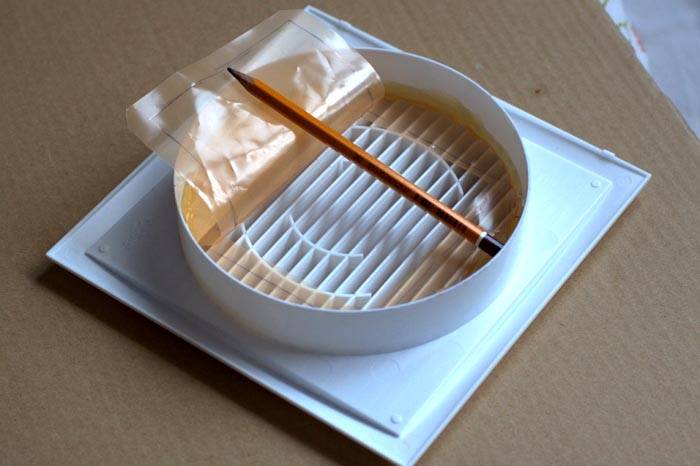

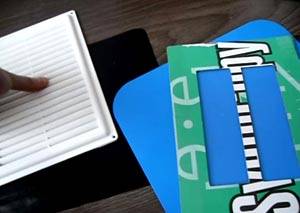

      Простейший мембранный клапан можно изготовить самостоятельно, закрепив за вентиляционной решеткой лавсановую пленку, вырезанную в виде одной или двух шторок.

    • В однолепестковом обратном клапане имеется жесткая заслонка, свободно прикрепленная к оси сечения и поворачивающаяся от напора воздушных масс, пропуская их в одном направлении, блокируя возврат из канала. Открывание пластины в клапане с электроприводом связано с работой механического устройства: при отключении вентилятора клапан закрывается. Проходное сечение (угол открывания заслонки) изменяется от силы подачи воздуха.
      Однолепестковая конструкция

      Однолепестковая конструкция

      В клапанах без механического побуждения изменять объем проходящего воздуха можно вручную, изменяя угол открывания заслонки. Устанавливать можно только в горизонтальном положении. Его примером служит приточный клапан, встраиваемый в стену.

    • Устройство и принцип его работы «бабочки».

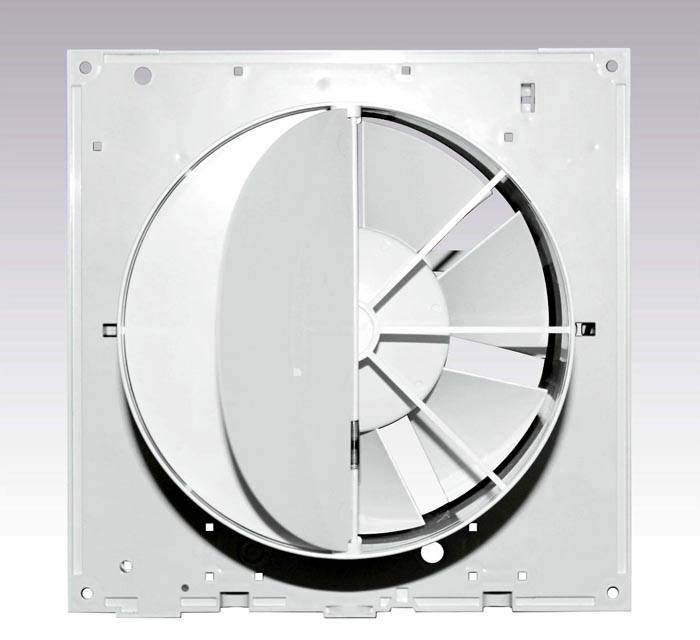

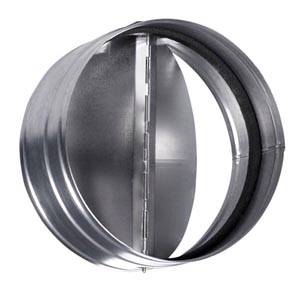

      Бывает и двулепестковый обратный клапан бабочка. Принципом работы он не отличается от клапана с одним лепестком, а разница в конструкции в количестве лепестков (створок) на центральной оси сечения которые складываются вместе под напором потока воздуха, нагнетаемого вентилятором, как крылья бабочки и открывают доступ к вентиляционной шахте.
      Тип клапана - бабочка

      Тип клапана — бабочка

      При отключении механических устройств, створки, оснащенные противовесами или пружинными фиксаторами, возвращаются в первоначальное положение, перекрывая все сечение канала.
      Устройства-бабочки устанавливают на выходе внутри шахты с диаметром сечения от 315 мм. Недостатком является то, что низкие температуры отрицательно влияют на работу лопастей, обычно металлических. Последнее время их оснащают уплотнителями из каучука для утепления и уменьшения шума работы лопастей.
      Бабочки устанавливаются как горизонтально, так и вертикально.

    • Инерционная решетка.

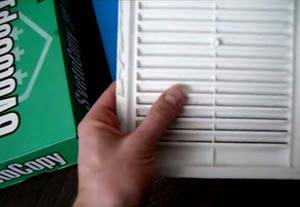

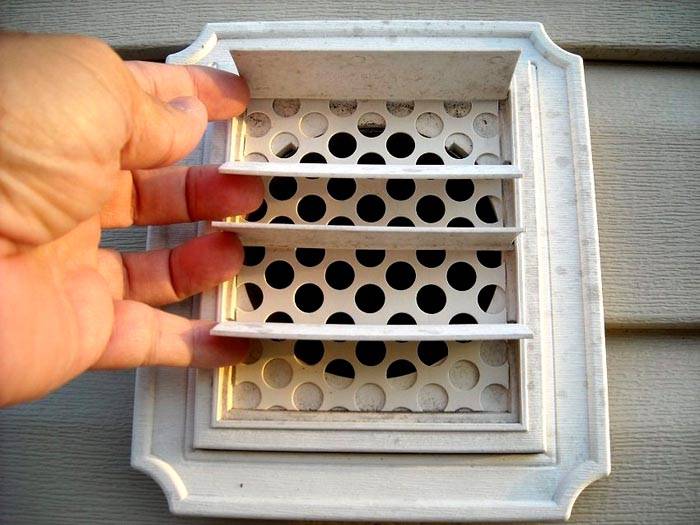

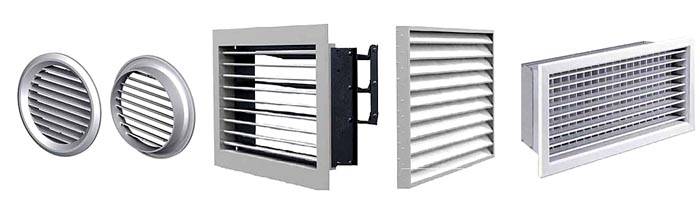

      Также повсеместно используются решетки с обратным клапаном, их еще называют жалюзи. В такой конструкции используется лепестковый метод. Это рама с несколькими, горизонтально расположенными, осями, на которых параллельно на петлях висят жалюзи (ламели). Они свободно поднимаются, меняя угол наклона от силы воздушного давления, только в определенном направлении, и опускаются при остановке вентилятора от силы собственного веса. Такие решетки ставят в основном на выходе вентканалов (снаружи) и имеют всевозможное дизайнерское оформление и размеры. Бывают накладные и встраиваемые в вентиляционную шахту.
      Гравитационная решетка

      Гравитационная решетка — разновидность обратного клапана

      Гравитационная решетка устанавливается только при горизонтально движущемся воздухе. Для поднятия жалюзи требуется воздушный поток большой мощности, поэтому она применяется только в вентиляции принудительного типа.

Какой тип вентиляции выбрать для кухни в доме и квартире

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

Обратный клапан на вентиляцию виды устройство установка на вытяжку

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Нужен ли обратный клапан на вытяжку для кухни? На варочной поверхности ежедневно происходит магия готовки: что-то жарится, варится, тушится, печется, закатываются варенья и соленья. В процессе создания очередного кулинарного шедевра жир, пар, копоть и дым поднимаются под потолок. Все это остается на стенах, занавесках, побелке, а решетка естественной, давно не работающей, вентиляции постепенно зарастает «мхом».

Проще всего поставить ее над плитой в проем шахты для естественной вентиляции. Если окна старые, с деревянной рамой, устанавливать вентилятор можно непосредственно в форточку. Если работы ведутся в частном доме, вывод делается уличный, через стену.

https://www.youtube.com/watch?v=

Важным параметром для кухонной вытяжки (как и для любой другой) была и есть производительность. То есть, объем воздуха, обрабатываемый за один час. Чтобы правильно подобрать устройство, необходимо высчитать кубатуру кухни: высота потолков, умноженная на площадь. Согласно санитарным нормам, для каждого помещения установлена кратность воздухообмена (количество циклов полного обновления воздуха).

Для кухни этот показатель 8-12. Для многоквартирных домов также необходимо учитывать коэффициент минимального запаса (компенсация потерь при воздухоотводе из-за ряда проблем с шахтами). Средний коэффициент — 1,3. Чтобы получить производительность вентилятора с обратным клапаном или просто вытяжки для кухни, перемножаем кубатуру, кратность воздухообмена и упомянутый коэффициент.

Антивозвратный клапан предотвращает попадание грязного и холодного воздуха

Второй важный момент — уровень шума. Его исчисляют в децибелах. Шум создает работающий вентиляционный двигатель, который приводит в движение лопасти. Устройство тем лучше, чем меньше шума производит.

Обратный клапан на вентиляцию виды устройство установка на вытяжку

И не забывайте о мощности. Чем больше показатель, тем лучше происходит забор отработанного воздуха, а антивозвратный клапан не даст «ароматам» вернуться на кухню. Но следует понимать, что мощный вентилятор стоит на порядок дороже, иногда сравниваясь в цене с вытяжкой среднего класса.

Принудительная вытяжная вентиляция для кухни- штука хорошая, даже очень. Но необязательная. Можно утверждать, что естественная вентиляция в большей степени обеспечивает безопасность, а принудительная — комфорт.

Вентиляция на кухне с вытяжкой является элементом общей системы вентиляции в квартире или доме

Рассмотрим подробнее возможности разных типов вентиляции, их устройство, преимущества и недостатки.

Естественная вентиляция в частном доме в кухне, санузле, топочной удаляет загрязнённый воздух по вертикальным каналам на крышу. Свежий поступает с улицы через окна или клапана в стенах

Правильно устроенная вентиляция с естественной тягой удаляет относительно небольшой объём воздуха в единицу времени, зато делает это постоянно. Вентканал, расположенный под потолком, способен справиться даже с небольшой утечкой природного газа, который легче воздуха и поднимается к потолку.

Угарный газ, образующийся в относительно небольших количествах от работающих конфорок газовой плиты, также достаточно успешно удаляется естественной вентиляцией. Несколько хуже естественная вентиляция удаляет кухонные запахи и излишнюю влажность при готовке умеренной интенсивности.

Читать далее:  Вентиляция канализации в частном доме: схемы и требования

Необходимо периодически, хотя бы раз в месяц, проверять наличие достаточной тяги в вентиляционном канале. Проверить это можно и без специальных приборов: если лист бумаги «прилип» к отверстию — тяга есть.

Обратный клапан на вентиляцию виды устройство установка на вытяжку

Что хорошо и что плохо в такой системе:

  • Вентиляция с естественной тягой функционирует постоянно за редкими исключениями (см. ниже, в «минусах»).
  • Обеспечивает общую вентиляцию жилища в комплексе с вентканалами в санузлах.
  • Справляется с основными видами опасных загрязнений, выделяемых при готовке. Обеспечит безопасность при небольшой утечке газа. Естественная вентиляция приемлемо удаляет кухонные запахи и излишнюю влажность при готовке умеренной интенсивности.
  • Естественная вентиляция — «бесплатная». В квартире или частном доме, построенных в соответствии со строительными нормами, она имеется по умолчанию. Оборудования, которое требовало бы починки, нет. Электроэнергия не требуется.
  • В жаркую погоду и в межсезонье при внезапном потеплении наружного воздуха после длительных холодов эффективность естественной системы вентиляции резко падает. При неблагоприятных обстоятельствах может произойти обратное движение воздуха: он начнёт поступать по каналу с улицы в помещение. Для кухни с установленной газовой плитой это может быть весьма опасным, особенно при наличии газового водонагревателя. В жару и во время внезапной оттепели рекомендуется проветривать помещение через открытые окна.
  • Естественная вентиляция удаляет относительно небольшой объём воздуха в единицу времени. Если хозяева решили пожарить полную сковородку шкварок, вентсистема не справится и стойкий кухонный «аромат» мгновенно распространится по всем комнатам.
  • Вентиляция работает нормально только в том случае, если имеется достаточный по объёму приток воздуха снаружи. Современные пластиковые окна, отрегулированные «на зиму», при полном закрытии практически герметичны. Чтобы обеспечить отток воздуха в канал, следует на время готовки приоткрыть окна, хотя бы в режиме микро вентиляции.
  • Вентиляционный канал может быть забит снегом, мусором. Эгоистичные и технически безграмотные соседи сверху могут перекрыть вентиляцию нижним жильцам, устроив нишу под холодильник в своей кухне за счёт удаления вентшахты или её части.
  • Необходимо регулярно проверять тягу и при необходимости прочищать вентканалы.

Вентиляция для кухни в квартире, построенной в соответствии с нормами, имеется, нужно только проверить её работоспособность. А вот как правильно сделать естественную вентиляцию в частном доме? Вентканалы должны располагаться в «грязных» помещениях: кухне, туалете, ванной, топочной, хозяйственной комнате, бане. Чтобы проветривался весь дом, а не только кухня, приток воздуха должен осуществляться из «чистых» помещений: гостиной, столовой, спален.

Проектирование вентиляции, если всё делать в соответствии со строительными и гигиеническими нормами, предполагает расчёт многих параметров системы. При определении сечения вентканалов учитывают тип установленного оборудования, объём помещений, конструкцию здания, климатические условия местности.

Расчёт сложен для неспециалиста, желающие углубиться в тему могут изучить СП 60.13330.2012, 54.13330.2011, 62.13330.2012, 131.13330.2012, 7.13130.2011 и СанПиН 2.1.2.2645-10. Мы же приведём лишь основные рекомендации, которых, на наш взгляд, достаточно для устройства естественной вентиляции в большинстве частных домов:

  • При наличии четырёх конфорочной плиты объём удаляемого воздуха должен составлять не менее 90 м3/ч. Для этого достаточно вывести на крышу вертикальный вытяжной канал сечением не менее 0,02 м2. Это соответствует каналу круглого сечения диаметром 16 см или квадратного размером 14х14 см (в полкирпича). Больше — можно, меньше — нельзя.
  • Вход в канал должен располагаться на стене на расстоянии 15-30 см от потолка либо на самом потолке. Последний вариант можно реализовать в частном доме.
  • Для того, чтобы естественная тяга была достаточно стабильной, канал должен быть относительно высоким. Оптимальная тяга обеспечивается при высоте канала не менее 5 метров. К тому же он не должен быть холодным. В канале, расположенном снаружи здания и не утеплённом, в холодное время года тяга будет слабая либо её не будет совсем. В частном доме вентканалы лучше всего размещать в центре дома, ближе к коньку.
Принцип действия устройства

Принцип действия устройства

Естественная вентиляция на кухне

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

  • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
  • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
  • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
  • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
  • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Для установки в эти помещения применяют конструкции, устойчивые к повышенной влажности. Надо не забывать, что для удаления кальциевых и других стойких образований используют сильнодействующие средства. Содержащиеся в них кислоты и другие агрессивные химические соединения попадают в воздух. Они способны повредить декоративные и защитные слои, металлические детали, сварные соединения.

Характеристики пластикового обратного клапана для вентиляции в ванной соответствуют условиям будущей эксплуатации

Характеристики пластикового обратного клапана для вентиляции в ванной соответствуют условиям будущей эксплуатации

Чаще на вентиляторы устанавливают осевой антивозвратный клапан.
Он может быть в виде «бабочки», квадратной крышки или круглого диска-захлопки, решетки жалюзи. Размеры для бытовых вытяжек варьируются от 100 до 315 мм. Но своими руками такое сделать сможет не каждый. Мы рассмотрим вариант попроще.

Чтобы сделать вентилятор с обратным клапаном, необходимо:

  • кусок текстолита или плотного пластика толщиной не больше 4 мм;
  • идеально гладким плотный полиэтилен толщиной от 0,1 мм;
  • резиновые прокладки;
  • самоклеящийся тонкий поролон;
  • саморезы и болты;
  • канцелярский нож;
  • скотч на тканевой основе.

Для создания вентиляции с клапаном необходим скотч на тканевой основе

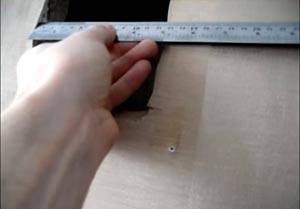

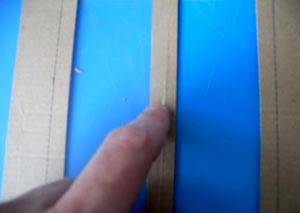

Приступаем к работе:

  1. Из пластика вырезают пластину. Нужный размер немного перекрывает выход канала естественной вытяжки. По углам пластины просверливаются отверстия для крепления к стене.
  2. В центре пластинки намечают отверстие, соответствующее диаметру вентилятора. Оно должно быть с решеткой (чем больше ячейки, тем плотнее материал щитка). Вырезаем проем с решеткой для забора воздуха.
  3. Вокруг готового воздухозаборника нужно сделать 4 отверстия для крепежей, при помощи которых ваша заготовка соединится с вентилятором.
  4. Чтобы в квартиру или дом не проникал мелкий мусор и насекомые через вентиляцию, на решетку натягивают мелкую сетку или капрон. Последний легко заменить в случае необходимости.
  5. Соединяем основу с вентилятором при помощи болтов и амортизаторов, предварительно между элементами уложив резиновую прокладку. Это предотвратить «гуляние» воздуха.
  6. Безупречно гладкий полиэтилен приклеивают к основе с помощью скотча и только после этого вырезают. Использовать нужно острый канцелярский нож. Следите за состоянием пленки. Если появилась малейшая волнистость или складки, его следует заменить. Неровная поверхность приводит к разгерметизации клапана и обратной тяге из шахты вентиляции в помещение.
  7. Когда полотно створок вырезано, его разрезают пополам. Это нужно делать в самом конце, чтобы пленка как можно дольше оставалась цельной и недвижимой.
  8. Устанавливая самодельный вентилятор с обратным клапаном в парной, на кухне или в ванную комнату, обязательно между стеной и пластиковым щитком проложите самоклеящийся поролон для большей герметизации устройства.

Теперь вы знаете, как защитить свой дом от сырости, копоти, неприятных запахов внутри и извне. Установите бытовой вытяжной вентилятор с обратным клапаном на кухне, в туалете, в парной, в офисе или магазине и чистый воздух вам обеспечен.

Добрый день, Илья. Большое спасибо за внимание, оказанное нашему ресурсу.

Вариант №1

Поставить вместо выбранной вами вентиляционной решетки, две, со стандартным выпуском под гофру.

К верхнему выпуску подключить вытяжной зонт, посредством гофры, а на второй выпуск (нижний) установить обратный клапан.

Обратный клапан на вентиляцию виды устройство установка на вытяжку

Работа вентиляции, в таком случае будет выглядеть так: при включении вытяжки воздух будет заходить выше клапана. Часть воздушного потока заставит закрыться заслонку обратного клапана. Когда вытяжной зонт будет выключен, заслонка клапана откроется. При таком решении вы можете использовать для подключения кухонного зонта не только гофру, но и прямоугольные вентиляционные трубы, которые имеют лучший дизайн и аэродинамические характеристики, чем у гофрированного воздуховода. Правда придется использовать переходник с круглого сечения на прямоугольное.

Движение воздушных потоков и работу обратного клапана хорошо видно на рисунке.

Вариант №2

Поставить один стандартный выпуск и подключить к нему одной стороной пластиковый тройник. К отводу, который находится в средине тройника, подсоединить гофру вытяжного зонта. В торец тройника установить обратный клапан. Для большей наглядности, обратите внимание на фото, представленное ниже.

Принцип работы, вентиляционной системы будет такой же, как и в первом примере. Включается вытяжка – обратный клапан перекрывает выход воздуха в кухню. Вытяжка выключается – клапан открывается для естественной циркуляции воздушных масс.

Одно из основных требований для качественной работы естественной вентиляционной системы – это наличие достаточного притока воздуха.

Работа обратного клапана

Очень надеемся, что мы смогли подсказать решение по вашему вопросу. С уважением, администрация сайта

Все знают, что хорошая вентиляция на кухне- неотъемлемый элемент здорового микроклимата квартиры или частного дома. В помощь традиционному каналу системы естественной вентиляции, находящемуся под потолком, сегодня принято устанавливать кухонную вытяжку над плитой и/или вытяжной кухонный вентиляторов отверстие канала.

  • Смонтировать непосредственно на существующий вертикальный вентканал естественной вытяжки, идущий на крышу.
  • Сделать отверстие в наружной стене, куда вытяжной вентилятор и будет выбрасывать загрязнённый воздух непосредственно из помещения.

Современное оборудование позволяет сверлить отверстия нужного сечения в наружных стенах быстро и без пыли

  • Можно подвесить над плитой настенную кухонную вытяжку со встроенным вентилятором. Воздуховод от вытяжки вывести в имеющийся вентканал или в дополнительное отверстие в стене.
  • Вставить вентилятор в форточку окна «советского образца», получится простая и дешёвая оконная вытяжка.
  • Вентиляция с принудительной тягой при должном устройстве обладает большой производительностью и потенциально способна оперативно удалять значительные объёмы загрязнённого воздуха при интенсивной готовке.
  • Кухонная вытяжка, установленная непосредственно над плитой, удалит большую часть загрязнений до их попадания в помещение. В результате уборка на кухне станет намного проще.
  • Загрязнённый воздух удаляется, только пока вентилятор на вытяжке в кухне работает.
  • Принудительная система стоит денег: вентилятор для кухни или вытяжка с вентилятором, их обслуживание и потраченная электроэнергия имеют свою цену.

При установке вентилятора необходимо учитывать следующие моменты:

  • Если вытяжной вентилятор для кухни имеет обратный клапан, препятствующий проникновению воздуха из канала в помещение при неработающем вентиляторе, этот клапан необходимо удалить. В противном случае будет нарушена работа естественной вытяжки.
  • Обычный дешёвый бытовой вентилятор осевой конструкции не рассчитан на удаление воздуха из вертикального канала. Указанная в паспорте производительность (объём удаляемого воздуха в единицу времени) будет реализована лишь в том случае, если вентилятор удаляет воздух из горизонтального канала, да и то не очень протяжённого.

При подключении к естественной вытяжке недорогому вентилятору будет сложно преодолеть сопротивление трения и воздушного столба, его производительность заметно упадёт в сравнении с заявленной. Чем выше канал, тем больше падение.

Какой тип вентиляции выбрать для кухни в доме и квартире

Наименование и фото изделия Диаметр, мм Цена, руб. Примечания
Обратный клапан на вентиляцию виды устройство установка на вытяжкуRSK 125 240-280 Оцинкованная сталь, конструкция «бабочка», рабочий диапазон температур от -40°C до 60°C.
Обратный клапан на вентиляцию виды устройство установка на вытяжкуЭРА 100 ОК 100 260-310 Этот клапан предназначен для модернизации вентиляторов «ЭРА». Он устанавливается на 8 точек крепления, что обеспечивает надежную фиксацию без применения дополнительных средств.
Обратный клапан на вентиляцию виды устройство установка на вытяжкуSystemair VKK 100 100 5200-5950 Обратный клапан канального типа. Корпус изготовлен из оцинкованной стали, заслонки – нейлоновые.
Обратный клапан на вентиляцию виды устройство установка на вытяжкуAirone RSK-125 125 170-240 Особенностью этого клапана является уплотнительное кольцо из резины.
К сведению! Надо отметить, что пластиковый обратный клапан на вентиляцию купить не так просто по причине ограниченного предложения на рынке. Именно поэтому приходится создавать необходимые изделия самостоятельно, с учетом индивидуальных потребностей.

Воздуховод от вытяжки лучше всего вывести на улицу через наружную стену

Для квартиры мы рекомендуем аналогичный вариант: естественная вентиляция (имеется по умолчанию), хорошая вытяжка над плитой, вентилятор в санузле. Желательно вывести вытяжку через стену, если не получается — по описанной выше схеме с обратным клапаном. Дополнительный кухонный вентилятор, на наш взгляд, не нужен.

Напоследок мы ещё раз напомним, что правильно подобранные и установленные вытяжка и вентилятор для кухни добавят комфорта, но не заменят естественную систему вентиляции. А неверное подключение вытяжки может не только не улучшить, но и значительно ухудшить работу вентиляции. Рекомендуем вопросам вентиляции помещений уделять особое внимание, доверять её проектирование и монтаж, подключение вытяжки только грамотным мастерам.

Воздушный клапан играет ключевую роль в вентиляции квартиры. Если вентиляция, установленная в квартире, плохо функционирует, то часть воздушного потока возвращается из общедомового канала обратно в жилые помещения. Соответственно, в квартире явно ощущается неприятный запах. Такое явление характерно для санузлов, ванных комнат и кухни. Решить проблему можно установив обратный клапан в систему вентиляции. Можно приобрести заводское изделие или сделать конструкцию своими руками.

От выбора обратного клапана будет зависеть функциональность всей системы вентиляции. Поэтому к выбору этих приспособлений нужно подходить очень ответственно. Первое, на что стоит обратить внимание, это подвижность заслонки. Она должна свободно вращаться на поперечной оси. Таким образом, обратный клапан будет срабатывать даже от лёгкого движения воздуха.

Второй параметр достойный внимания – это стоимость изделия. Обычно цена складывается из следующих моментов:

  • Размер клапана и тип сечения;
  • Материал;
  • Популярность производителя.

От последнего параметра зависит почти 30% цены. Стоит учесть, что клапаны, изготовленные именитыми производителями, отличаются качеством исполнения. Поэтому экономить при выборе не стоит. Кроме того, более дорогие модели обычно идут в комплекте с вытяжным вентилятором.

От мощности вентилятора зависит эффективность работы обратного клапана. Если тяга воздушного потока будет недостаточной, обратный клапан будет выполнять функцию обычной заслонки. Мощность вытяжки должна быть соизмеримой с внутренним объёмом помещения. Например, для кухни подойдёт вытяжной вентилятор с коэффициентом мощности 10, для ванны и туалета можно использовать «семёрки».

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

  • Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
  • Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
  • Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10. Существуют готовые модели в комплекте вентилятора с клапаном.
  • Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек. Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
  • По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.
    Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.
Читать далее:  Газовая котельная для многоквартирного дома плюсы и минусы

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

  • Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Правила размещения и монтажа своими руками

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Примерная схема вытяжной вентиляции с обратным клапаном

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов.

Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений.

Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Выкройки для самостоятельного изготовления

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы.

В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;

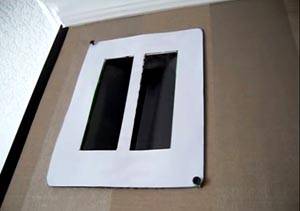

  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку.

Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика.

Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

  1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
  2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
  3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
  4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
  5. Просверлить в решетке отверстия для крепления к стене.
  6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Вариант №1

Вариант №2

Обратный клапан на вентиляцию

Если у вас нет желания тратить деньги на приобретение обратного клапана, можно его сделать своими руками. Сразу стоит уточнить, что полностью избежать расходов не получится, вытяжной вентилятор всё равно придётся покупать. Итак, схема изготовления обратного клапана выглядит следующим образом:

  • Для основания вам понадобится прочный материал. Можно использовать толстый пластик или текстолит. Из этого материала выпиливается пластина, которая подходит по размеру к отверстию вентиляции. Толщина пластины может варьироваться от 3 до 5 миллиметров.
  • По углам основы просверливают отверстия для крепления пластины к стене. Кроме того, понадобятся ещё четыре отверстия для крепления вытяжного вентилятора. В центре высверливают отверстия, через которые будет проходить воздушный поток. Количество этих отверстий и их размер определяются по вашему усмотрению. Стоит отметить, чем больше будет ячеек, тем выше пропускная способность вентиляции.
  • Вентилятор крепится к основной пластине. Чтобы сделать конструкцию герметичной, на месте стыка рекомендуется установить резиновую прокладку. Кроме того, небольшие прокладки из резины можно установить под крепёжные болты. Это снизит уровень шума и вибрации при работе вентилятора.
  • Теперь можно приступать к монтажу створок. Для этого можно использовать толстую полиэтиленовую плёнку (не менее 0,1 мм) или тонкий пластик. Плёнка приклеивается к основанию таким образом, чтобы полностью закрывала вентиляционные отверстия. Пластиковые створки устанавливаются на основу целиковым квадратом. Разделять квадрат на две равные половинки необходимо только после завершения всех работ. Если вы используете полиэтиленовую плёнку, она должна быть абсолютно гладкой. Любая складка приведёт к нарушению герметичности конструкции, соответственно толка от такого воздушного клапана не будет.
  • Готовую конструкцию устанавливают в воздуховод, и крепят к стене при помощи саморезов или дюбель-гвоздей. Щели между клапаном и стеной заделывают герметиком. После установки полиэтиленовая плёнка разрезается на две равные части, это будут створки обратного клапана. Чтобы срез был идеально ровным, можно воспользоваться монтажным ножом.

Таким образом, у нас получилась самодельная мембрана с функцией обратного клапана. Работает конструкция следующим образом:

  • При естественной циркуляции, под влиянием воздушного потока, сворки приоткрываются. Таким образом, воздух из квартиры беспрепятственно попадает в вентиляционную шахту.
  • Когда происходит эффект обратной тяги, створки герметично захлопываются не пропуская воздуха из общедомовой вентиляции внутрь квартиры.
  • Для принудительного проветривания помещения включается вентилятор.

Стоит отметить, что из вентиляции в квартиру могут проникать не только неприятные запахи, но и мелкие насекомые. Чтобы предотвратить это явление, рекомендуется перед установкой створок приклеить мелкоячеистую сетку из пластика или кусок капрона. Последний вариант предпочтительнее. Капрон легче чистится и его проще заменить в случае необходимости.

На самом деле не так уж и важно, какой вариант обратного клапана вы установите: покупной или самодельный. Главное, чтобы он обеспечивал надёжную защиту квартиры от неприятных запахов.

Первоначально определяем места установки обратных клапанов в схеме вентиляции. Рассмотрим пример монтажа в вентиляционной шахте за вентилятором.

  1. Отключаем вытяжку от электропитания и демонтируем.
  2. В проем воздуховода вставляем клапан и отмечаем на нем места крепления. Вынимаем его и сверлим по намеченным отверстиям.
  3. Опять вставляем устройство в канал и аналогично делаем разметку на стене, затем, вынув клапан, сверлим отверстия в бетонном проеме с помощью шлямбура.
  4. В бетон забиваем дюбели и прикручиваем устройство.
  5. Зазоры по краям тщательно замазываем силиконовым герметиком, чтобы не допускать утечки воздуха и ослабления мощности потока.
  6. В завершение устанавливаем вытяжку на место.

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

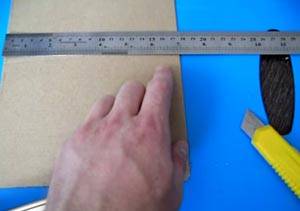

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

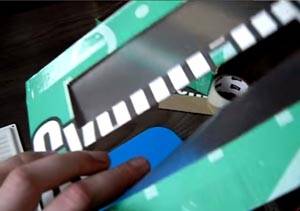

  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.
Фото Пошаговый алгоритм действий с комментариями

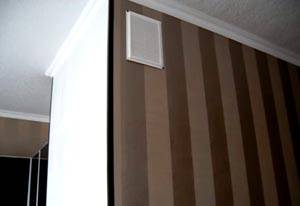

Обратный клапан на вентиляцию виды устройство установка на вытяжку Автор проекта собирается установить самодельный обратный клапан в канал 125 мм шириной под стандартной пластиковой решеткой. Монтаж принудительного вентилятора не планируется. Решено применить подручные материалы для экономии средств. Необходимость модернизации возникла по причине поступления неприятных запахов из соседских помещений, расположенных на других этажах дома.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Эта крышка снимается без лишних трудностей. Она закреплена на полосках скотча (с двумя клейкими сторонами). Со временем они перестали выполнять свои функции, поэтому для новой фиксации будут применены более надежные средства.
Обратный клапан на вентиляцию виды устройство установка на вытяжку После удаления ленты и загрязнений – получилась хорошая основа для создания необходимой конструкции.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Для каркаса клапана подойдет картон, тонкая фанера, лист пластика. В данном случае применена пустая упаковка от писчей бумаги. Гофрированная крышка обладает необходимой прочностью. Дополнительное преимущество, гашение звуковых колебаний здесь не пригодится. Но его можно использовать при создании конструкции с вентилятором.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Чтобы не повредить заготовку, используют мягкую подкладку.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Контур решетки обводят карандашом, вырезают из крышки прямоугольник по отмеченным линиям.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Далее замеряют ширину и высоту вентиляционного отверстия. Получилось 125 х 170 мм.
Обратный клапан на вентиляцию виды устройство установка на вытяжку С помощью линейки и карандаша деталь рисуют в центре прямоугольника. Расстояния от противоположных краев до его периметра должны быть одинаковые.
Обратный клапан на вентиляцию виды устройство установка на вытяжку В центральной части отставляют вертикальную перемычку шириной 10-15 мм. Она пригодится для крепления клапана, который можно сделать из подходящего куска толстой полимерной пленки. Автор использовал верхнюю часть стандартной канцелярской папки (скоросшивателя).
Обратный клапан на вентиляцию виды устройство установка на вытяжку Сначала вырезают центральные части.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Далее – создают створки клапана. Они должны сходиться в закрытом состоянии на середине центральной перемычки. Если применяется менее жесткий пластик, устанавливают дополнительную опорную планку по горизонтали в каждом отверстии.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Клапаны присоединяют к боковым частям рамки с помощью скотча. Проверяют прочность креплений и функционирование механизма.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Разноцветная поверхность коробки будет видна через щели.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Для устранения этого недостатка заготовку обклеивают белой бумагой.
Обратный клапан на вентиляцию виды устройство установка на вытяжку С помощью практического эксперимента можно проверить функциональность обратного клапана для вентиляции своими руками.  Необходимо убедиться в том, что лепестки перемещаются беспрепятственно, надежно перекрывают доступ воздуха в закрытом состоянии.
Обратный клапан на вентиляцию виды устройство установка на вытяжку Для увеличения длительности испытаний клапан монтируют на саморезах, не закручивая их полностью. Места отверстий отмечают в соответствии с параметрами решетки. Если все в порядке, ее устанавливают сверху, прикрепляют шурупами к стене вместе с клапаном.

Рекомендации по установке устройства

Всевозможные запахи не проникнут в жилище, если установить на вентиляцию обратный клапан. Простейшее устройство позволяет организовать качественную и эффективную вентиляцию помещений, поддерживая в них благоприятный микроклимат.

При решении типовых задач можно приобрести обратный клапан на вентиляцию в магазине. Но простейшие конструкции этого типа не слишком сложны для самостоятельного изготовления. В последнем варианте проще сделать индивидуальные коррекции проекта.

  • Удобный доступ к изделию облегчит выполнение обязательных регламентных работ.
  • Монтаж на «жидких гвоздях» усложняет демонтаж. Гораздо удобнее применение саморезов, которые применяются неоднократно без существенного ущерба прочности креплений.
  • При выборе места установки следует обдумать круглогодичный цикл эксплуатации. Слишком близкое размещение к выходу провоцирует обледенение, утрату работоспособности.

Вентиляцию с обратным клапаном на кухне можно дополнить вытяжкой, которая работает на общий объем помещения

Применение приведенных рекомендаций в комплексе поможет реализовать проект любого уровня сложности без лишних затрат и ошибок.

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений. Установить это приспособление под силу своими руками, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
