Как установить терморегулятор на батарею отопления

Место для установки термостата

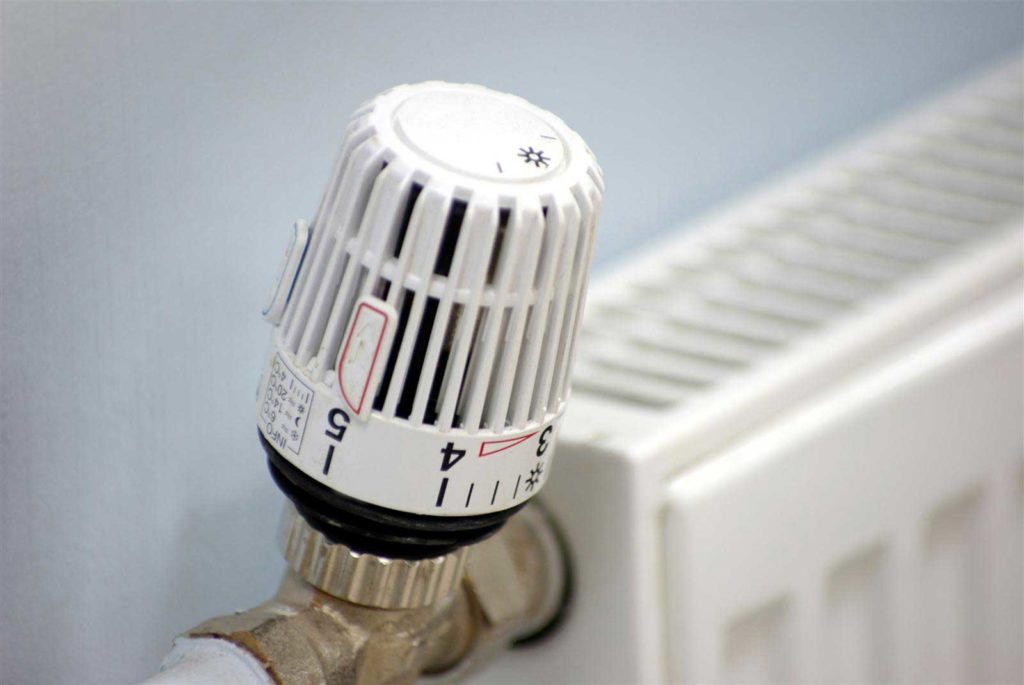

Терморегулятор в системе отопления
Терморегулятор в системе отопления

Применение регулирования температурного режима вызвано необходимостью обеспечения комфортных условий в помещениях по индивидуальным запросам. Регулировка температуры прямо влияет на расход топлива при автономном отоплении. При отсутствии регулировки и мониторинга в помещении будет жарко, возникнет необходимость постоянного проветривания. Высокая температура способствует повышению влажности и возникновению грибковых заболеваний.

Существует несколько ступеней управления температурой:

  1. Управление на котле (в автономном варианте отопления);
  2. Управление на распределительном коллекторе или отдельных ветках системы отопления;
  3. Регулировка на приборах отопления.

Первый вид носит качественный характер – на источнике тепла задается общий уровень температуры для всех потребителей. Осуществляется этот процесс вручную на панели котлоагрегата или установкой системы погодозависимой автоматики для управления работой котла в автоматическом режиме в зависимости от условий внешней среды.

Управление на распределительных коллекторах, ветках отопления является количественным регулированием – при этом происходит изменение величины массового расхода теплоносителя. Регулировка по ветке также носит общий характер. Регулирование на коллекторе эффективно в случае компоновки системы отопления по коллекторно-лучевой схеме.

Последняя ступень управления – регулировка на приборах отопления. Она является самой эффективной и точной. На каждом приборе можно установить индивидуальный режим для каждого помещения.

Эти методы основаны на ручной регулировке работой оборудования и могут занимать много времени, иметь общий характер. Управляющими механизмами в этих случаях служат блоки управления котлом, ручная запорно-регулирующая арматура (регулирующие вентили, шаровые краны, специальные узлы подключения радиаторов и конвекторов).

Установка терморегулятора на батарею позволяет автоматизировать управление температурным режимом работы прибора. Применение термостатов возможно на приборах отопления и распределительных коллекторах заводского производства.

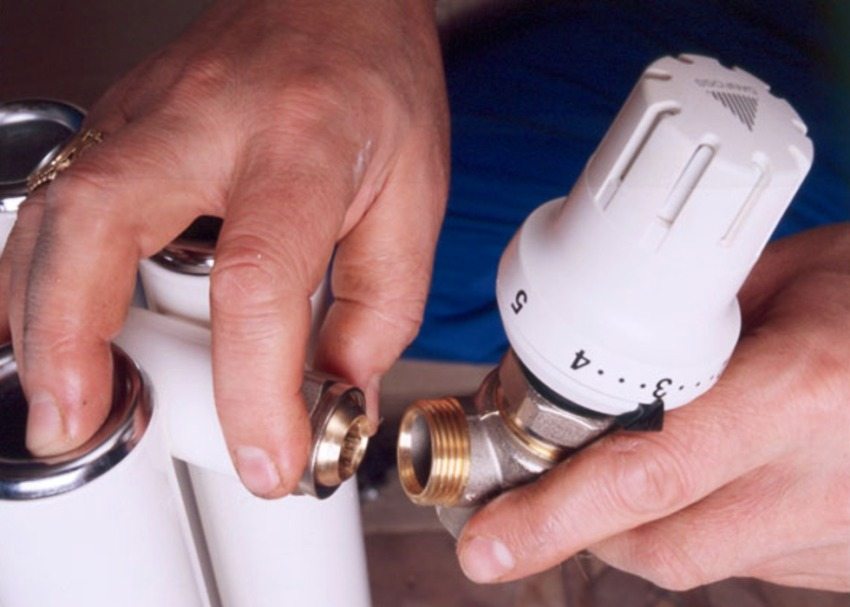

Монтаж терморегулятора
Монтаж терморегулятора

Как установить терморегулятор на батарею правильно? Установка терморегулятора на батарею – процесс не особо сложный, необходимо иметь начальные навыки в работе с резьбовыми соединениями.

Монтаж терморегулятора на радиатор производится по следующей схеме:

  1. При наличии в помещении нескольких приборов отопления термоголовка устанавливается на самый мощный;
  2. С отопительного прибора сливается вода;
  3. В проходную заглушку радиатора заворачивается предварительно подмотанная синтетической нитью или льном «американка»;
  4. Термостатический вентиль соединяется по входу с резьбой трубопровода (терморегуляторы устанавливаются только на подачу теплоносителя в прибор);
  5. Вентиль соединяется со сгоном «американка»;
  6. Производится опрессовка смонтированных соединений (радиатор заполняется теплоносителем);
  7. На следующем этапе устанавливается термоголовка – наворачивается на резьбу или крепится фиксаторами с защелками (замками);

Термоголовка устанавливается горизонтально для уменьшения влияния горячей поверхности отопительного прибора. На термоголовку иногда устанавливают антивандальный корпус.

Настройку температуры производят эмпирическим путем (экспериментально). Часто шкала регулировки не соответствует общей температуре в помещении. Шкала с делениями настраивается в лабораторных условиях, а в жилых помещениях на термоголовку могут влиять сквозняки и иные факторы.

Установка терморегуляторов освободит владельца помещений от постоянного ручного регулирования, обеспечит комфортную температуру в отдельных помещениях, позволит снизить расходы на оплату топлива.

Установка терморегулятора на радиатор позволяет контролировать поступление теплоносителя в отопительное устройство. Таким образом, обеспечиваются комфортные температурные условия для жильцов, а также защищенность от аварийных случаев, когда необходимо отключение участков трубы от отопительной системы.

Для описанных выше функций используется один их трех видов регулирующей арматуры:

  • конусный вентиль;
  • шаровой кран;
  • автоматический регулятор.

Шаровые краны плохо справляются с регулировкой температурного режима, так как они работают в двух позициях: открыты или перекрыты. Если установить краник в промежуточное положение, утратится его герметичность, поскольку теплоноситель будет разрушать шаровой элемент.

Конусный вентиль является более эффективным способом контроля температурного режима. Он может находиться в полуоткрытом положении. При этом нельзя забывать о необходимости возврата его на стартовую позицию. Такой способ регулирование температуры неудобный и трудозатратный.

Оптимальным вариантом контроля температурного режима является использование автоматических термостатов, монтируемых рядом с батареями. Другое название этих устройств — терморегуляторы.

Терморегулятор является герметичной камерой (так называемый сильфон), который заполнен рабочей средой. Когда температура повышается, происходит расширение теплоносителя, и сильфон распрямляется. Затем запорный клапан перекрывает движение теплоносителя в батарею, снижая, таким образом, температуру в помещении.

Терморегуляторы могут предназначаться для работы в однотрубных или двухтрубных системах.

Схема терморегулятора

Термостат включает в себя термическую головку и особый клапан. Данные механизмы работают не потребляя энергию и поддерживая между собой связь.

Термоголовка имеет привод, регулятор и жидкостный компонент, который можно сменить на газовый, либо упругий.

Конструкция терморегулятора

Компоненты термостата:

  • термический клапан;
  • термический элемент;
  • чувствительный элемент;
  • золотниковый клапан;
  • разъем;
  • передающий шток;
  • накидная гайка;
  • компенсаторный механизм;
  • кольцо фиксатора;
  • шкала.

В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.

  • продуманный дизайн, удачно вписывающийся в любой интерьер;
  • комфортное управление температурным режимом;
  • простота в монтаже;
  • возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
  • после установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
  • термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
  • устройства позволяют равномерно распределять носитель тепла по системе отопления;
  • терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
  • термостат позволяет экономить до четверти расхода топлива;
  • установка устройства позволяет улучшить микроклимат в доме;
  • использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.

Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.

Жидкостный терморегулятор

Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:

  • Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
  • Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.

На функционирование регулятора влияют такие обстоятельства:

  • наличие прямых солнечных лучей;
  • циркуляция воздуха в комнате;
  • температурный режим вне здания;
  • посторонние источники холода или тепла в комнате.

В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами.

В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.

Панельный радиатор с термостатом

Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам.

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Читать далее:  Схема подключения двухклавишного выключателя

Как установить терморегулятор на батарею отопления

Установочные работы производятся так:

    • отрезаем горизонтальные подводки на определенном расстоянии от батареи;
    • снимаем с батареи отрезанную трубу и краник;
    • открепляем хвостовики и гайки от клапана термостата и запорного крана;
    • заворачиваем их в пробки радиатора;
    • проводим сборку трубной обвязки и ставим все на запланированное место;
    • соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

  • отрезают горизонтальные трубные подводки на некотором расстоянии от радиатора;
  • отсоединяют отрезанный трубопровод, а также кран, если он был установлен ранее, от радиатора;
  • проводят отсоединение хвостовиков вместе с гайками от запорного крана и клапана терморегулятора; их заворачивают в пробки батареи отопления;
  • далее собирают трубную обвязку и устанавливают на выбранное место;
  • потом проводят соединение установленной обвязки с горизонтально расположенными трубами подводки, идущими от стояка.
  • прямые солнечные лучи;
  • температура воздуха за окном;
  • скорость циркуляции воздуха в помещении;
  • дополнительные источники тепла.
  1. Прежде чем приступить к настройке термостата, необходимо исключить любые факторы, влияющие на температуру воздуха в помещении. Для этого закрывают окна и двери в комнате, отключают вентиляторы и дополнительные источники тепла. После этого в нужном месте размещают контрольный термометр.
  2. Для настройки терморегулятора его головку поворачивают до упора против часовой стрелки. Это положение соответствует полному открыванию клапана прибора, что позволяет теплоносителю беспрепятственно поступать к радиатору. По мере увеличения температуры в помещении до той, которая на 1–2 ºС превышает нужное значение, головку устройства поворачивают до упора вправо.
  3. По мере остывания радиатора в помещении установится нужная температура. В это время клапан начинают медленно открывать.
  4. В тот момент, когда корпус клапана начнёт нагреваться, а из батареи послышится шум поступающей воды, вращение регулировочного устройства прекращают. На этом настройку прибора считают завершённой.

Терморегулятор на батарею: принцип работы, настройка, установка

При полном перекрытии ручным терморегулятором поступления теплоносителя в радиатор его циркуляция в системе продолжится по трубе-перемычке

Если монтаж оборудования проведен в соответствии с инструкцией и соблюдением всех строительных норм и правил, то регулирование температуры можно произвести в диапазоне от 5°С до 30°С с шагом в один градус. В некоторых моделях этот диапазон может быть иным, поэтому перед покупкой следует уточнить эту информацию.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

  • Наличие терморегуляторов позволяет постоянно поддерживать в помещении комфортную температуру, причём в каждом конкретном помещении свою;
  • Установка указанных приборов позволяет получить существенную экономию на оплате отопления, особенно если речь идёт о частном доме с автономной системой отопления;
  • Установка терморегулятора на батарею в квартире, находящейся в многоквартирном доме с централизованной системой отопления, позволяют нивелировать существенные перепады температур, присущие подобным системам.

Установка терморегуляторов на батареи отопления начинается с их подбора и приобретения.

Терморегулятор на батарею

Выбирая их необходимо помнить, что на изменение температуры в помещении оказывают влияние следующие внешние факторы: сквозняки, прямой солнечный свет, изменения температуры наружного воздуха, наличие в доме дополнительных источников, выделяющих/поглощающих тепло (электрообогреватели, трубы холодного и горячего водоснабжения и т.п.).

Любой терморегулятор состоит из чувствительного элемента (термический датчик или сильфон) и клапана, которые работают без необходимости подключения внешних источников питания. Термический датчик или термическая головка конструктивно выполняются из регулятора, исполнительного элемента (жидкостного, газового или упругого) и привода.

Решение о том, как подключить терморегулятор к радиатору, принимается с учётом его конструктивных особенностей.

На сегодняшний день торговля предлагает весьма широкий ассортимент подобных изделий, которые принято разделять либо по наполнителю (жидкостные или газонаполненные), либо по принципу работы (механические или электронные).

Монтаж терморегулятора любого типа можно осуществить на радиаторы в любых системах отопления. Они легко адаптируются для совместной работы с имеющимися в новых домах термостатами радиаторными.

Принцип работы механических терморегуляторов заключается в следующем: на нём вручную задаётся требуемая температура. Установленный на входе в радиатор, такой терморегулятор срабатывает при превышении температуры, частично перекрывая диаметр вводной трубы, а при её понижении, увеличивая последний, за счёт открытия до максимального значения.

Регуляторы с электрическим управлением подразделяются, в свою очередь, на:

  1. Терморегуляторы со встроенной функцией управления нагревом котла или циркуляционным насосом;
  2. Управляющие регулировочным вентилем, установленным на входе в радиатор.

Электронные терморегуляторы (ЭТ) имеют вынесенный или встроенный датчик контроля температуры в помещении, и работает по его сигналам. На рынке представлены модели ЭТ с аналоговым и цифровым управлением. Причём последние всё активнее вытесняют первые.

Как установить терморегулятор на батарею отопления

Цифровые ЭТ, в свою очередь, подразделяются на имеющие открытую, либо закрытую логику. В варианте логики закрытой регулировке поддаются только определённые параметры. Открытая логика позволяет свободно программировать терморегулятор по любым показателям. Данные регуляторы, несмотря на их явное преимущество, используются гораздо реже, так как требуют определённой квалификации для управления ими.

Обобщённо указанная схема работы, приведённая ниже, даёт ответ на вопрос: «Как установить терморегулятор на батарею?». Выглядит это следующим образом:

  1. Перед началом работ соответствующий стояк СО (системы отопления) отключается;
  2. С него спускается теплоноситель;
  3. Обрезаются имеющиеся горизонтальные подводки труб к радиатору;
  4. Отрезанная часть трубопровода и кран, если таковой был установлен, отсоединяются от радиатора;
  5. От запорного крана и клапана терморегулятора отсоединяются хвостовики (совместно с гайками) и заворачиваются в имеющиеся на радиаторе пробки;
  6. Трубная обвязка собирается вновь, после чего устанавливается на заранее выбранное место;
  7. Установленная обвязка соединяется с имеющимися на стояке трубными подводками, идущими горизонтально. Для этих целей используются муфты и конрогайки.

Установка терморегулятора на радиатор выполняется либо на самом радиаторе, либо на горизонтальном участке входного трубопровода, вблизи от него. Если радиатор закрыт какими-либо предметами интерьера, то для его нормальной работы требуется установка ЭТ с выносным датчиком контроля температуры в помещении.

Монтаж терморегулятора на батареи отопления

Монтаж терморегулятора осуществляется непосредственно в отверстие, имеющееся в пробке радиатора, по ходу подачи в него теплоносителя. При этом обращается внимание на строгую горизонталь установки. Это позволяет максимально компенсировать влияние на его работу нагрева трубы и клапана. Если в вашем доме смонтирована однотрубная система отопления, то схема подключения терморегулятора должна предусматривать обязательное наличие байпаса.

Читать далее:  Давление в системе отопления как повысить давление когда оно падает

Если вы устанавливаете терморегуляторы в частном доме, имеющем более одного этажа, то выполнять их установку следует с верхних помещений.

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Как установить терморегулятор на батарею отопления

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Порядок монтажа терморегулятора

Монтажные схемы для установки в одно- и двухтрубные отопительные системы

  1. При монтаже термостата на радиатор в однотрубной отопительной системе необходимо изменить схему подключения батареи, дополнительно установив байпас – перемычку между входом и выходом магистрали. Благодаря этому теплоноситель сможет поступать к другим радиаторам в то время, когда клапан будет закрыт. В схему подключения дополнительно вводят запорные устройства, которые позволят снять термостат или батарею для ремонта или замены.
  2. В двухтрубной отопительной системе термостатический регулятор устанавливается на трубе подачи, а на выходе из батареи монтируется шаровой кран.

Термостаты отопительных систем можно устанавливать на стальные, алюминиевые и биметаллические радиаторы. Монтаж на чугунные батареи нецелесообразен из-за их высокой тепловой инертности.

Эта труба-перемычка, называемая иначе байпасом, позволяет курсировать теплоносителю при перекрытии батареи отопления терморегулирующим устройством. При реализации подобной схемы подключения удобно демонтировать прибор, предварительно перекрыв вентили, представленные на рисунке под номером 3 и 4.

Схема подключения терморегулятора радиатора отопления в однотрубной системе

Схема подключения регулятора температуры радиатора в двухтрубной системе отопления

Легенда к схемам:

  1. подающий стояк системы отопления;
  2. радиатор отопления;
  3. терморегулятор (автоматический или ручной);
  4. нижний вентиль;
  5. ручной или автоматический воздухоотводчик;
  6. перемычка;
  7. стояк обратный;
  8. заглушка.

В двухтрубной системе отопления регулирование поступлением теплоносителя в радиатор можно осуществить с помощью регулятора температуры радиатора батарей отопления, установленного на верхней подводке.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

  • Наружная температура.
  • Проветривание или сквозняк.
  • Солнечный свет.
  • Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

Выбор запорно-регулирующей арматуры

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Установка терморегулятора на панельный радиатор позволит экономить на топливе.

Зачем это нужно

Регулировка температуры на водяном отоплении выполняется единственным способом — дросселированием подводок прибора (то есть искусственным ограничением их пропускной способности).

Читать далее:  Энергосберегающие системы отопления: как и на чем можно экономить?

Установка регуляторов температуры обязательна в двух случаях:

  1. Экономия. Если часть помещений в доме или квартире временно не используется, то из соображений экономии температура в них снижается до минимальных значений (16-18 градусов). Чтобы вернуть комфортный климат в комнате, достаточно открыть клапан на подводке к батарее;

Типичная для новостройки картина: в одной комнате идет ремонт, другая временно пустует.

Полностью перекрывать отопление в неиспользуемых помещениях нельзя. Помимо вероятности разморозки остановленного прибора, вы получите конденсацию влаги на наиболее холодных поверхностях оставшейся без обогрева комнаты — откосах окон и внешних стенах. Очень скоро вслед за сыростью подтянется ее верный спутник — грибок.

Стоит оставить комнату без отопления — и грибок на стенах не замедлит появиться.

  1. Двухтрубная тупиковая система отопления. С точки зрения циркуляции теплоносителя она представляет собой несколько параллельных контуров разной протяженности. Разумеется, вода будет циркулировать только через ближние к котлу или элеватору батареи.

Двухтрубная тупиковая разводка. Батареи будут нагреты неравномерно: ближние к вводу станут горячими, дальние — остынут.

При запуске такого контура обязательно выполняется его балансировка — дросселирование ближних к котлу или элеваторному узлу приборов, позволяющее перенаправить часть объема воды к дальним батареям.

Как установить терморегулятор на батарею отопления

Чаще всего терморегуляторы используются для подстройки температурного режима отдельных комнат под предпочтения их обитателей.

Правило 1: используйте только предназначенную для дросселирования арматуру

Дросселирующие клапаны для регулировки температуры радиаторов.

Почему для регулировки температуры отдельных участков системы отопления нельзя применять обычные краны и вентили?

Чтобы объяснить это, мне нужно показать и рассказать вам, как работают запорная арматура соответствующих разновидностей.

  • теплоносителя;
  • воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

  • приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
  • устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Благодаря электронному типу управления высокотехнологичные термостаты оснащаются реле времени, функцией день/ночь, программатором. При возможности стоит обратить внимание именно на такие модели. Они комфортны в настройке и эффективны в работе. Кроме того, их использование позволяет экономить энергоресурсы.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

Для нормального функционирования однотрубной отопительной системы на каждом радиаторе с термостатом необходимо оборудовать байпас, через который будет осуществляться циркуляция жидкости при закрытом клапане.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Нужен ли терморегулятор в системе отопления

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров “Фотошопа” подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Владельцам автономных обогревательных систем в этом случае проще, поскольку можно снизить температуру теплоносителя на выходе из котла. Однако это не позволит регулировать нагрев воздуха отдельно в каждом помещении.

Снизить температуру отдельного радиатора отопления можно только одним способом, – частично или полностью перекрыв поток теплоносителя. Конечно, на подающей магистрали можно установить шаровой или конусный вентиль, но у такого способа есть недостатки:

  • во-первых, применение шарового крана не позволяет точно регулировать поток теплоносителя;
  • во-вторых, частично приоткрытое запорное устройство этого типа быстро изнашивается и перестаёт выполнять свою основную функцию.

Установка конусного вентиля также не позволяет точно отрегулировать температуру в батарее, к тому же настройка при помощи кранов требует постоянного внимания.

Устройство современного термостата

Всех этих недостатков лишён термостат для радиатора, при помощи которого можно в автоматическом режиме поддерживать температуру прибора. Если нет возможности установить регуляторы на все радиаторы, то устройства монтируют в комнатах с окнами, ориентированными на солнечную сторону, в кухне и спальнях.

Термостат перекрывает поток теплоносителя в зависимости от степени нагрева управляющего механизма, что позволяет регулировать температуру в помещении автоматически.

Лучшего места, чем сам радиатор, для монтажа термостата не найти. Главное, чтобы отопительная батарея не закрывалась шторами, защитными или декоративными экранами и т. д. поскольку это не позволит устройству адекватно реагировать на уровень температуры. Отметим, что некоторые модели современных терморегуляторов позволяют обойти это требование.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
