Дымоход для буржуйки: варианты и как сделать своими руками

Варианты дымоходов для буржуйки

Устройство дымохода предполагает использование одной из трех возможных схем, отличающихся местом выхода трубы:

  1. Дымоход выходит из стены примерно в четверти метра от уровня потолка.Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.

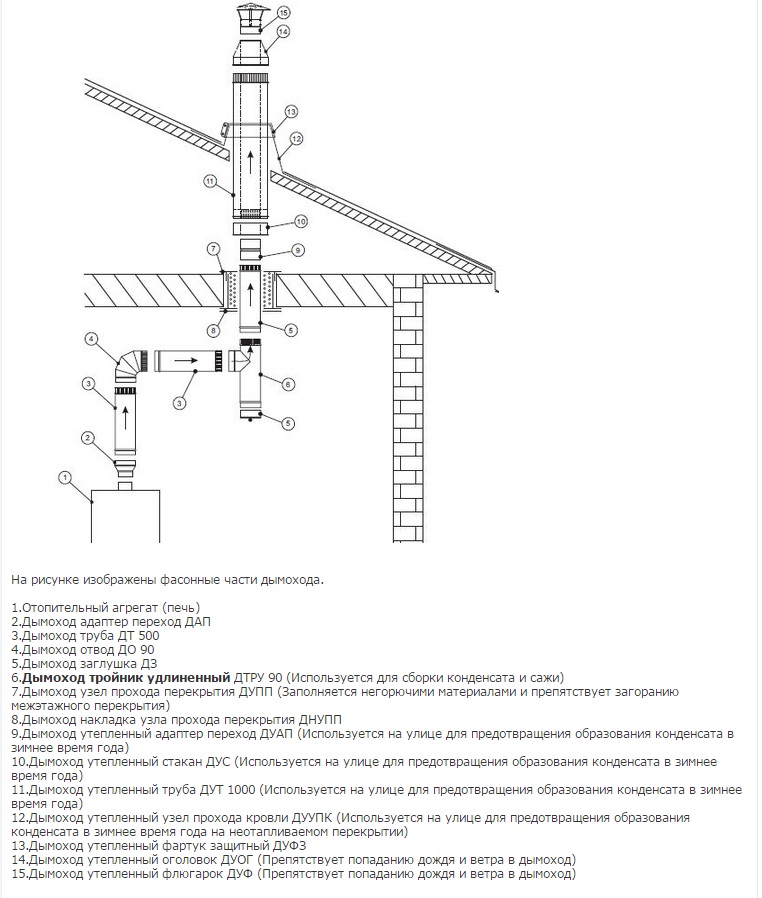

  2. Дымоход выводится через потолок и кровлю.Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.

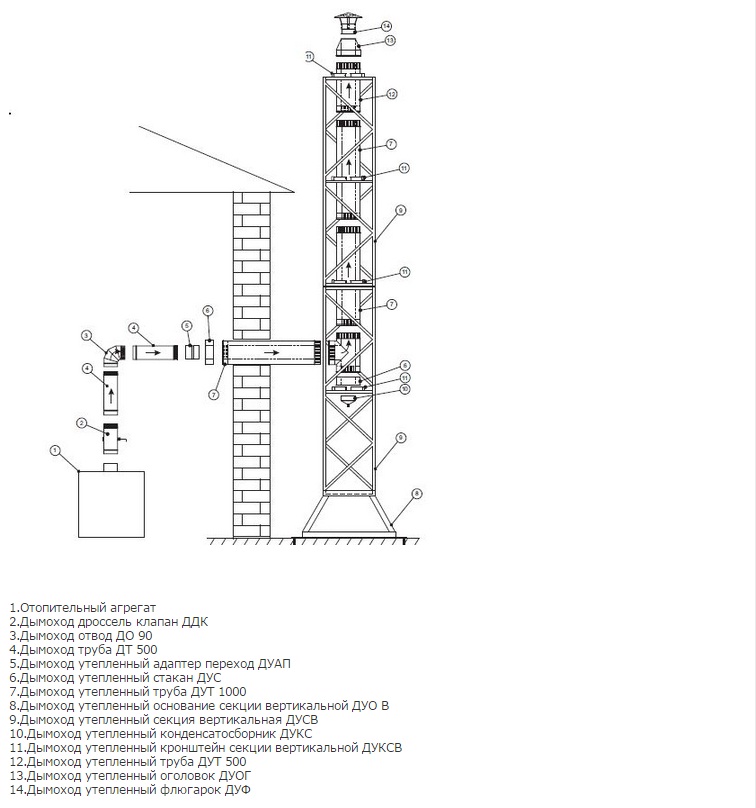

  3. Труба выводится сквозь стену поблизости от буржуйки.Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.Дымоход для буржуйки: варианты и как сделать своими руками

Специалисты, которые знают, как сделать дымоход для буржуйки в гараже, чаще советуют первый вариант, хотя он и более трудоемок, чем, например, третий, не говоря уж о втором. Второй же вариант в гаражах не используется вообще в связи с высокими требованиями по гидроизоляции стыков, пожарной безопасности и излишней сложностью.

Для сборки этого типа вертикального канала следует позаботиться о наличии:

  • рукава 110 x4 – 230 руб. каждый;
  • изгибов x3 – 215 руб. каждый;
  • заслонки – 315 руб.;
  • искрогасителя – 150 руб.;
  • базальтового картона – 130 руб. за лист;
  • негорючей плиты – 700 руб. за лист;
  • песочницы – 700 руб.;
  • строительного керамзита – 170 руб. за 40 литров.

Порядок работы в данном случае следующий:

  1. Делается пропил.
  2. Устанавливается песочница.
  3. Монтируется базальтовый картон, выступающий в качестве теплоизоляции, который подрезается до нужных размеров.
  4. Крепится ответка песочницы и засыпается керамзит.
  5. Рукава собираются и фиксируются с помощью листа железа толщиной 1,5 мм.

Правильный дымоход для буржуйки организовать бывает сложно, а все из-за незнания людьми обычных правил и систем. Всего строители подразумевают три варианта конструкции. Выбор должен зависеть от некоторых факторов, среди которых главный – это устройство дымохода, диаметр дымохода для буржуйки, а также тот факт, через какую стену или кровлю выводится на улицу.

  1. Когда дымоход буржуйки выводят через потолок, либо крышу, лучше использовать энергосберегающую конструкцию, особенно этот факт важен для дымохода буржуйки для гаража. В конструкции предполагается передача тепловой энергии, в том числе и от самой трубы, которая вздымается по вертикали. Для подобной схемы, лучше изначально предусмотреть надлежащую противопожарную защиту.
  2. В случаях, когда труба предполагается с выносом за 20-30 см. до потолка, то же образуется еще один источник тепла. За это отвечает тот отрезок дымохода, располагающийся в помещении. В гараже своими руками при обустройстве такой системы, нужно позаботиться об отсутствии сбоку здания каких-либо сооружений.
  3. Бывают случаи, когда трубу выводят «прямиком» из стены напротив печи. В таком случае нужно отдельно рассчитать размеры, и учесть наклоны и повороты. Кроме того, в таком случае конструкция дымохода требует расчета высоты снаружи здания, возможности утепления и прочих вопросов. В такой конструкции есть один основной плюс, который способен затмить все остальные типы отводов – это высокая пожарная безопасность. Но, в таком случае, теряется дополнительно тепло, которое исходило бы от трубы буржуйки.

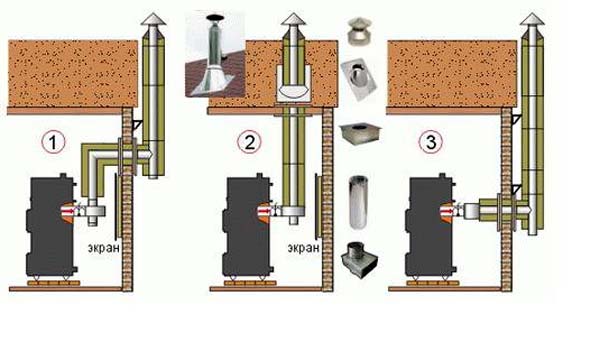

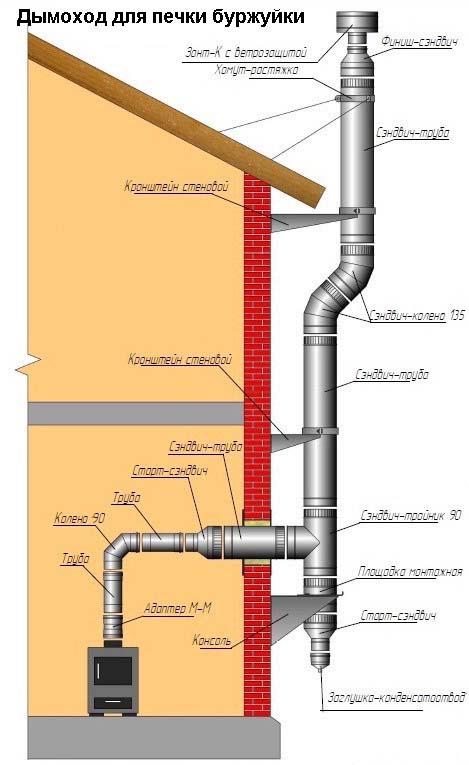

Конструкция дымохода

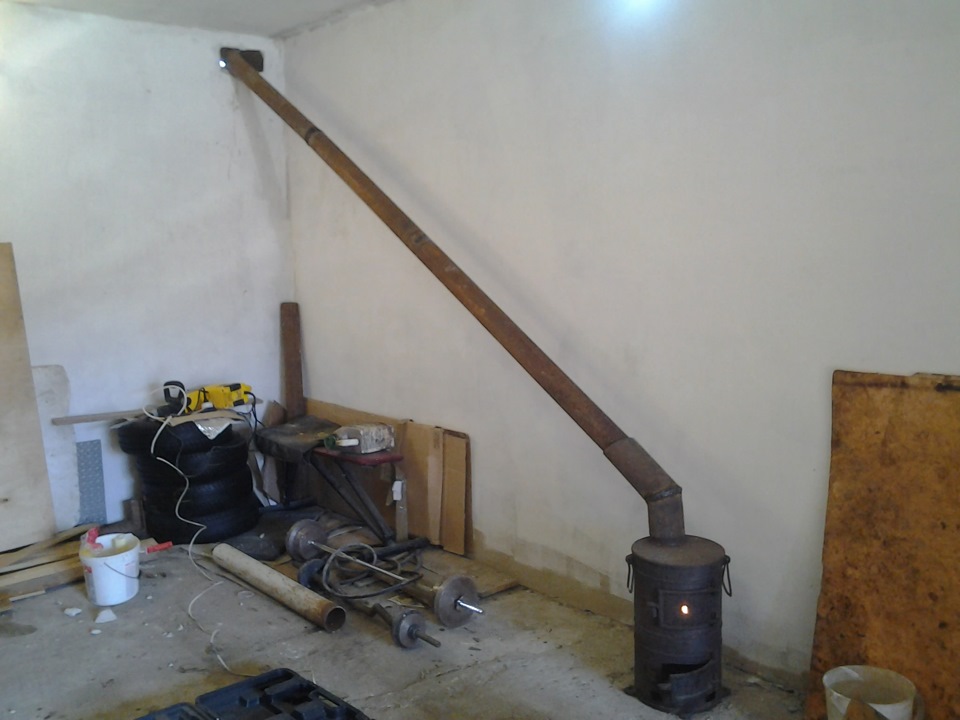

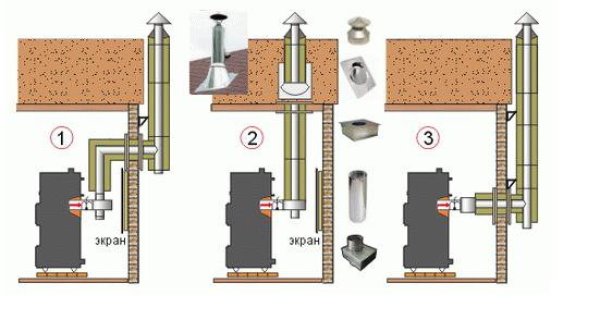

Варианты конструкций дымоходов

Дымоход для буржуйки: варианты и как сделать своими руками

В первом случае монтаж не требует серьезных знаний и умений, главное выбрать правильно диаметр и вставить трубу в нужное место. В случае установки на улице помните, что для правильной работы требуется учет одного важного фактора, как высота. Высота дымохода, вместе с печкой должна превышать рост человека.

Внутри помещения, монтаж будет отличаться в зависимости от выбранного одного из трех, типов монтажа. Учитывайте индивидуальные характеристики помещения, размеры, а также противопожарную безопасность.

Буржуйка – переносная печь, поэтому от строительства основательного кирпичного дымохода лучше отказаться. Из прочих вариантов чаще всего можно встретить два решения:

  • Трубы из асбестоцемента. Рассчитаны на эксплуатацию при температурах не выше 300 градусов, поэтому могут применяться лишь в верхней части дымохода. Кроме того, асбестоцемент гораздо тяжелее железа, а его пористая поверхность будет способствовать накоплению сажи внутри дымохода.
  • Металлические трубы. Оптимальными для стандартной буржуйки будут трубы из легированной стали или нержавейки. Толщина материала 0,6-1 мм. Такой дымоход будет достаточно легким и без проблем прослужит 10 и более лет.

Схемы устройства дымохода не предполагают большого разнообразия. Хозяину дома придется выбрать один из трех вариантов:

  • Дымоход выходит через потолок и крышу. Такой вариант представляется достаточно энергоэффективным, поскольку протяженный трубопровод будет выступать в качестве дополнительного источника тепла (это качество может оказаться особенно ценным на втором этаже двухэтажной постройки). В плане монтажа такой вариант достаточно сложен, поскольку придется дополнительно обеспечивать гидроизоляцию в месте выхода трубы через крышу. Кроме того, повышаются требования к пожарной безопасности конструкции.
  • Труба выходит через верхнюю часть стены. Конструкция менее сложна в плане обеспечения тепло- и гидроизоляции. В то же время она обеспечивает неплохой уровень эффективности за счет протяженного участка открытого трубопровода.
  • Дымоход идет через стену в непосредственной близости от буржуйки. Наиболее пожаробезопасный вариант, но в то же время и наименее эффективный. Для обогрева помещения при выборе такой схемы будет требоваться большее количество топлива.

Конструктивные особенности дымохода печи-буржуйки

Если буржуйка установлена вне помещения, то единственной заботой при монтаже дымохода будет поиск трубы нужного диаметра, которую просто вставляют в приспособленное отверстие. Здесь труба потребуется только для того, чтобы дым из устройства выводился выше уровня человеческого роста и не мешал.

Если же буржуйка устанавливается не на открытом воздухе, то с дымоходом придется повозиться, однако при использовании металлических труб конструкция получается не слишком сложной, поэтому справиться с задачей установки дымохода на буржуйку сможет и неспециалист.

Горизонтальный и вертикально вытянутый аппараты несколько отличаются устройством дымоходов. Первый имеет «дымовой мешок», задерживающий отходящие газы и заставляющий их отдавать дополнительное тепло стенкам буржуйки.

Дымоход для буржуйки: варианты и как сделать своими руками

Вертикальное устройство дымохода такой дополнительной камеры не предусматривает, поэтому замедление потока отходящих газов происходит за счет «коленного» исполнения дымоходов с изогнутыми каналами.

Здесь, кстати, есть выбор – приобретать ли для монтажа уже готовые трубы, колена и тройники или делать их самому из листового металла. Решение можно принять любое, но возиться с листами в основном имеет смысл лишь тем, кто обустраивает нестандартную печь.

Чтобы сэкономить, вместо нержавеющей стали иногда используют обычную «оцинковку» со стенкой не менее 0,6 мм толщиной.

Но в целом такой вариант не приветствуется – помимо специальных инструментов для этой работы потребуются серьёзные навыки жестянщика. Иначе добиться герметичности стыков будет очень трудно, ведь дым неизбежно будет просачиваться.

Кстати, профессиональные жестянщики изготавливают и сэндвич-конструкции. В них трубы меньшего диаметра оборачиваются минеральной ватой, а затем сверху надевается другая труба большего диаметра.

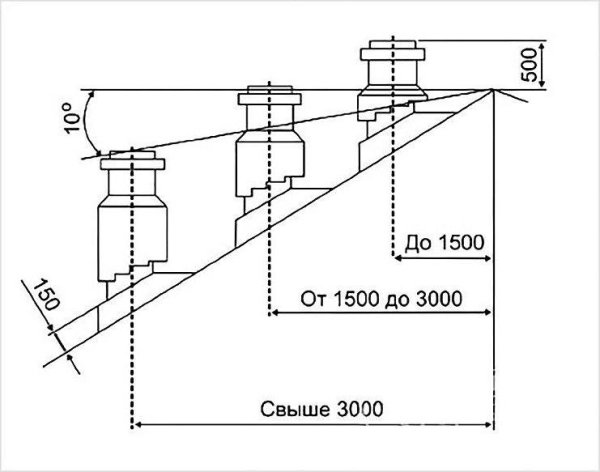

Оптимальная высота конструкции обычно около пяти метров, в противном случае может возникнуть эффект обратной тяги. Однако правильный дымоход для буржуйки в гараже может быть и ниже. Относительно высоты трубы над кровлей существуют следующие правила:

  1. Если труба отстоит от конька крыши на 50 см и менее, то над ним она должна возвышаться на те же 50 см.

  2. Если труба отстоит от конька на расстоянии от 150 до 300 см, то верхушку трубы можно расположить на одном уровне с ним.

  3. Если расстояние более 3 м, то верх трубы располагается на уровне или чуть ниже конька.Дымоход для буржуйки: варианты и как сделать своими руками

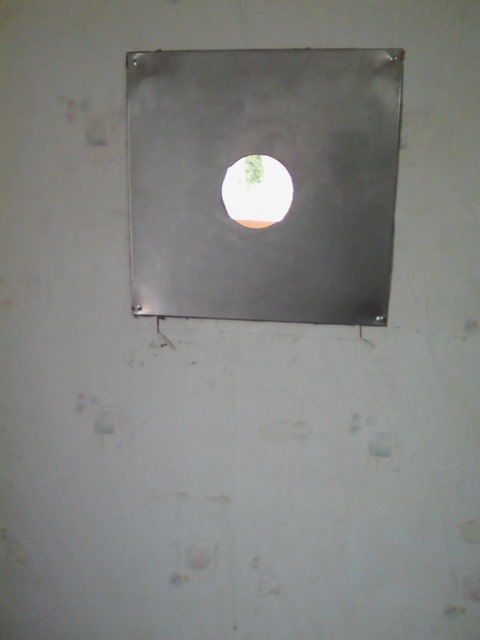

    Если труба выходит из стены, то на патрубок, выведенный наружу, надевается колено, позволяющее ей вне здания занять вертикальное положение. Дымоход с внешней стороны стены утепляется и крепится к ней уголками или специальными кронштейнами. От дождей и попадания влаги дымоход обязательно защищается специальным грибком.

    После завершения монтажа всей конструкции швы тщательно обмазывают жаростойким герметиком для предотвращения прорыва дымовых газов в помещение.

При изготовлении дымохода работа не настолько сложная. Достаточно лишь определиться с местом выхода трубы из помещения, сделать эскиз, определить размеры и рассчитать диаметр, после чего можно смело идти за комплектующими. При сборке обязательно соблюдайте все предписанные правила и выполняйте работу аккуратно – от этого зависит ваша же безопасность при эксплуатации буржуйки.

Дымоход для буржуйки: варианты и как сделать своими руками

В то время, когда буржуйки прошлого поколения оборудовались обыкновенной металлической трубой, через которую дым напрямую выводился наружу, современные модели оснащены более унифицированными дымоходами. Такие конструкции состоят из двух частей, выполняющих теплообменную и газоотводящую функции.

Современные трубы изготавливаются из определенных материалов и могут подключаться двумя способами. В первом случае канал для буржуйки подсоединяется к дымоотводу, во втором – устанавливается сразу же после заслонки, которая перекрывает дымоотвод по завершении сгорания топлива. Та часть трубы, которая выполняет теплообменную функцию, размещена внутри печи.

Наиболее популярным среди домовладельцев считается канал, состоящий из нескольких колен. В зависимости от особенностей конструкции буржуйки выбирается тот или иной тип трубы.

Печь-буржуйку можно устанавливать как на улице, так и в здании. При первом варианте размещения устройства монтаж дымохода не представляет никакой сложности. Главное – подобрать трубу соответствующего диаметра и установить ее в специально оборудованное в буржуйке отверстие.

Правильный дымоход для печи-времянки должен иметь такую длину, чтобы вместе с печкой составлять конструкцию выше человеческого роста. Ведь дым не должен создавать помеху при обслуживании устройства.

При установке буржуйки внутри помещения нужно приложить некоторые усилия. В то же время не требуется обладать специальными знаниями. Используя металлические трубы, даже домашний мастер сможет соорудить довольно простое устройство.

Создать надежную и безопасную конструкцию канала для вывода продуктов горения для печи-буржуйки можно только при условии соблюдения определенных правил. Уделив этому процессу некоторое время, удастся соорудить наиболее простое устройство, состоящее из внутренней и наружной частей. На уровне перехода потолка в кровлю производится их соединение.

Чтобы соорудить стандартный дымоход для буржуйки, следует запастись металлической продукцией: трубами или листом определенного размера, тремя стыковыми коленами (одно с параметрами 100х1200 мм, два – 160х1200 мм), тройником с заглушкой на 160 мм, проходным стаканом, специальным грибком на 200 мм, козырьком от дождя. К этому перечню стоит добавить герметик особой прочности и теплоизоляционный материал.

При отсутствии возможности обзавестись металлопрокатными изделиями, соорудить основную трубу дымохода для буржуйки получится за счет использования стального листа. Его можно согнуть с помощью таких инструментов, как киянка, молоток и клещи. Специальное устройство для гибки металла, сварочный аппарат и рулетка дополнят комплект необходимых инструментов. В зависимости от толщины листа можно использовать либо специальные ножницы, либо болгарку.

Стоит ли заниматься процессом самостоятельного изготовления трубы для дымохода при наличии в продаже разных видов и размеров подобной продукции, каждый решает сам. Все же эксперты не рекомендуют людям без навыков профессии жестянщика браться за эту работу. Ведь в таком варианте дымохода для буржуйки важно соблюдать герметичность стыков, чтобы через возможные прорехи продукты горения не просачивались наружу.

Следует проводить регулярную проверку канала, чтобы вовремя обнаружить возможное появление трещин или сколов, прогоревших участков или коррозий. Это нужно для предотвращения постепенного разрушения и выхода из строя труб.

Чистить канал для буржуйки необходимо хотя бы один раз в год, а то и чаще. Такая процедура проводится за счет сжигания в топке специальных брикетов, выделяющих газ, который разрушает оседающий на внутренней стороне трубы налет. Считается, что при использовании в качестве топлива осиновых дров в дымоходе не образуется сажи.

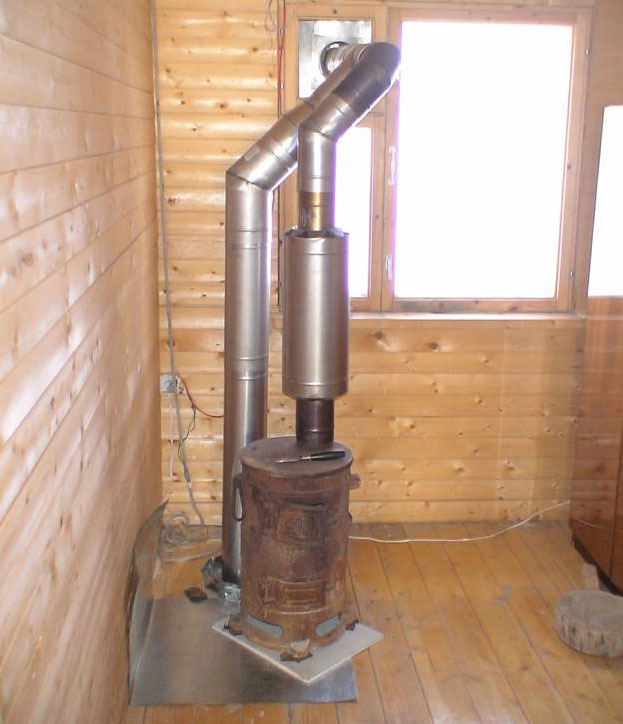

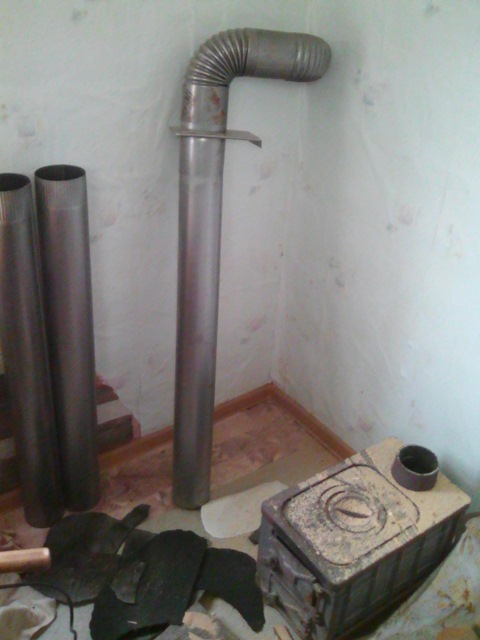

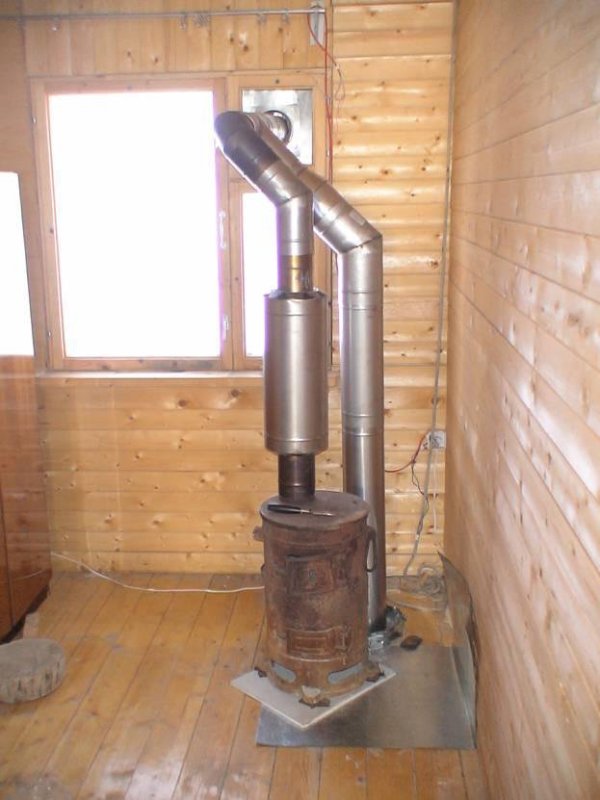

Буржуйка с дымоходом

Подробнее о том, как проводить чистку канала, мы говорили ранее.

При ответственном подходе к монтажу дымовой трубы на буржуйку можно добиться высокой эффективности от работы такой печи. Особое внимание следует уделять противопожарной безопасности, ведь буржуйка функционирует аналогично любому другому отопительному прибору. Поэтому при ее эксплуатации важно соблюдать все общепринятые правила и нормы.

Читать далее:  Рамка для зеркала из потолочного плинтуса своими руками видео

Особенности ухода за дымоходом подразумевают регулярную проверку швов, стыков, обращайте внимание на появление трещин, прогоревших участков и тому подобное. Проводить чистку требуется ежеквартально, но не реже одного раз в год. Простой уход поможет продлить срок службы вашего канала.

Прочистка таких дымоходов выполняется с помощью сжигания специальных «брикетов». Учитывайте, что газ, появившийся в процессе горения достаточно едкий и вредный для человека, но он способен очистить трубы от гари и сажи.

При должном подходе к возведению трубы дымоотведения буржуйки, можно добиться высокой работы самой печи. Уделяйте огромное значение противопожарной безопасности – это залог вашей жизни и здоровья. По своему функционалу, буржуйка ничем не отличается от других источников тепла, поэтому к ней применимы общепринятые нормы и правила.

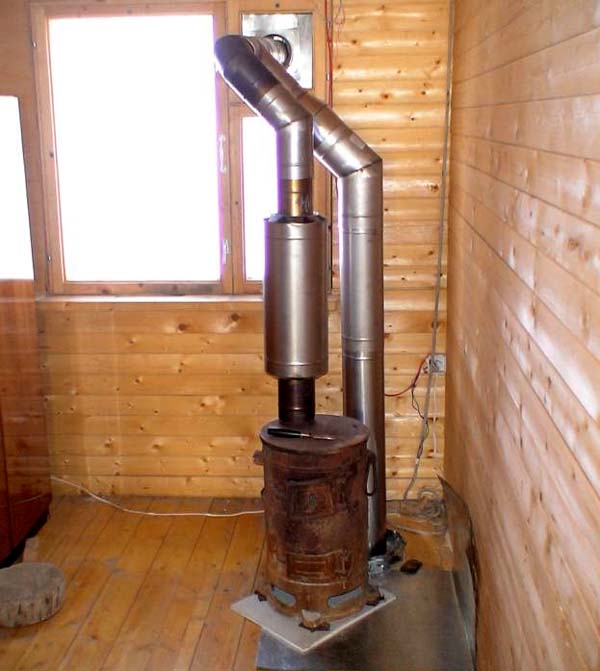

буржуйка с дымоходом

Печка буржуйка, это самый оптимальный отопительный прибор для небольших, редко отапливаемых помещений. И ознакомившись, как правильно сделать дымоход для буржуйки, желательно придерживаться определенных советов:

  • изготавливая сборную трубу внутреннюю часть ее пропустить под наклоном вдоль стены, чтобы теплоотдача шла не только от печи, но и от дымового канала;
  • прямоточный дымоход устанавливать в помещениях, рассчитанных на кратковременное пребывание. Так как при такой конструкции тепло в помещении держится, пока горит печь и это правильный дымоход для буржуйки в гараже, после ухода помещение быстро остывает и не создается испарина на замках и петлях ворот;
  • в местах изгиба необходимо предусмотреть дверцы для ревизии. При помощи троса, ершика и отвеса производить периодическую чистку дымохода от сажи;
  • на стадии составления чертежа дымоотвода печи, постараться избежать прямых углов, чтобы не создавать помех дымовому потоку;
  • ознакомиться, как рассчитать диаметр дымохода для буржуйки, в случае, если она выполнена своими руками. Для этого необходимо определить объем топки умножить на 2,7 и получится внутренний размер в мм;
  • для уменьшения образования сажи наружную часть трубы желательно утеплить;
  • предусмотреть возможность установки заслонки, чтобы уменьшить отток тепла в трубу.

При правильном монтаже и соблюдении правил безопасности и эксплуатации печка буржуйка будет незаменимым источником тепла в любые морозы. А правильный дымоход для буржуйки не предоставит хлопот во время топки.

Правильный уход за трубой позволяет обеспечить максимальную безопасность людей, находящихся в доме. Кроме того, он обеспечивает отличную тягу. Чтобы дымоход долго прослужил положенный срок, понадобится визуально осматривать трубу каждые 6 месяцев. На металлическом изделии не должно быть заметно ржавчины, следов горения, трещин.

Выбор места под дымоход

Чтобы разобраться, как сделать дымоход для буржуйки, необходимо познакомиться с технологией его сооружения. Перед выполнением работ следует узнать особенности конструкции. Необходимо позаботиться и о подготовке необходимых материалов:

  • Металлические трубы, имеющие диаметр 16 см. Она будет использована как основной дымоход.
  • Тройник, имеющий такой же размер. Он понадобится в случае необходимости подсоединения отводной трубы.
  • Несколько колен, которые будут монтироваться на стыках.
  • «Гриб», он является насадкой и выполняется размером 20 см.
  • Герметик, который скрепляет швы.
  • Материалы для теплоизоляции.
  • Битумная смола.

При отсутствии металлических труб дымоотвод сооружается из листового металла. Его можно соорудить довольно быстро. Понадобится сварочный аппарат, рулетка и клещи. Если металл довольно тонкий, для его обрезки используют специальные ножницы. Изготавливается такая труба довольно просто – отмеряются нужные куски, а затем отрезаются и скручиваются в трубу.

Стационарно расположенные отопительные устройства обычно оборудуются кирпичной трубой, предназначенной для отвода дыма. Отличительная черта буржуйки — мобильность, поэтому оборудовать её стационарным дымоходом нецелесообразно. Имеется альтернативное решение. Можно использовать для дымохода трубы, изготовленные из асбоцемента или металла.

Применение асбоцементных труб для отвода дыма из буржуйки осуществляется только в верхней части дымохода. Причин этому несколько:

  1. Асбоцемент под воздействием температуры более 300 °C начинает разрушаться, поэтому его нельзя использовать на начальных участках дымохода.
  2. Шероховатость на внутренней поверхности асбоцементной трубы способствует повышенному образованию сажи. Это уменьшает проходное сечение.
  3. Пониженная стойкость асбоцементных труб к агрессивным веществам, взаимодействующим с конденсатом, снижает их срок эксплуатации.

Металлический дымоход превосходит по эксплуатационным характеристикам асбоцементные трубы и лучше подходит для подключения к печи-буржуйке. Элементы трубы дымовой магистрали из металла можно приобрести или самостоятельно изготовить. Они отличаются удобством соединения при монтаже.

Металлические элементы дымохода выдерживают высокие температуры, легко соединяются и недорого стоят

Определившись с особенностями конструкции дымохода, зная длину трубы и месторасположение печи, легко определить количество материала для изготовления металлических колен и прямых участков.

Дымоход для буржуйки: варианты и как сделать своими руками

Для самостоятельного изготовления понадобятся следующие инструменты:

  • приспособление для гибки листа, позволяющее изготавливать колена и трубы требуемых размеров;
  • ножницы для резки металла;
  • болгарка;
  • клещи;
  • молоток и киянка для гибки стальных заготовок;
  • электросварочный аппарат.

Состав комплекта применяемых инструментов зависит от толщины используемых для изготовления дымохода металлических листов.

Мероприятия по подготовке к сборке дымовой трубы предусматривают изготовление комплекта металлических изделий. Необходимо подготовить следующие элементы трубы:

  • прямые отрезки труб требуемого размера и диаметра. Параметры магистралей должны соответствовать диаметру отверстия в буржуйке и предварительно выполненным расчётам;

    Количество прямях отрезков трубы определяется обзей длиной дымоходного канала

  • тройник, оснащённый заглушкой. Удаление заглушки на дымовой трубе позволит обеспечить доступ для ревизии дымохода;

    Тройник ставится в месте перехода горизонтального участка в вертикальный, при этом, сняв заглушку, можно производить осмотр и чистку трубы

  • стыковые переходники, необходимые для соединения частей трубы. Увеличение количества изгибов замедлит выход горячих газов;

    Угловые элементы позволяют создать различную конфигурацию дымохода

  • колпак, который устанавливается на конце трубы. Оголовок выполняет функцию искрогасителя и позволяет защитить выходную магистраль от осадков.

    Колпак на оголовке защищает дымоход от попадания мусора и посторонних предметов

Перед выполнением работ необходимо:

  • проверить наличие жаропрочного герметика, огнеупорных смесей и асбестового шнура, необходимых для уплотнения стыков между элементами;
  • запастись асбестовыми листами и теплоизоляционными материалами, используемыми для тепловой защиты трубы в местах прохода через деревянное перекрытие;
  • заготовить короб с песком, базальтовой ватой или керамзитом, через который будет проходить труба. Для кирпичных стен потребуются проходные стаканы.

Для вывода дымохода через капитальные стены потребуется специальный соединительный стакан

Задумываясь о самостоятельном изготовлении частей дымохода, оцените, позволяют ли ваши навыки слесаря и жестянщика качественно изготовить необходимый комплект деталей. Ведь важно обеспечить герметичность соединений, чтобы газы не просачивались в помещение. Принятие конкретного решения осуществляется индивидуально в зависимости от уровня подготовки и финансовых возможностей.

Установка дымовой трубы не требует специальной квалификации и по силам домашним умельцам.

Как самостоятельно сделать дымоход для буржуйки? В первую очередь нужно знать, из какого материала делается труба буржуйки, какие для этого понадобятся инструменты и подручные средства. Материалы для дымохода вашей буржуйки должны отвечать основным критериям:

  • быть не ржавеющими;
  • быть износостойкими;
  • выдерживать высокую температуру.

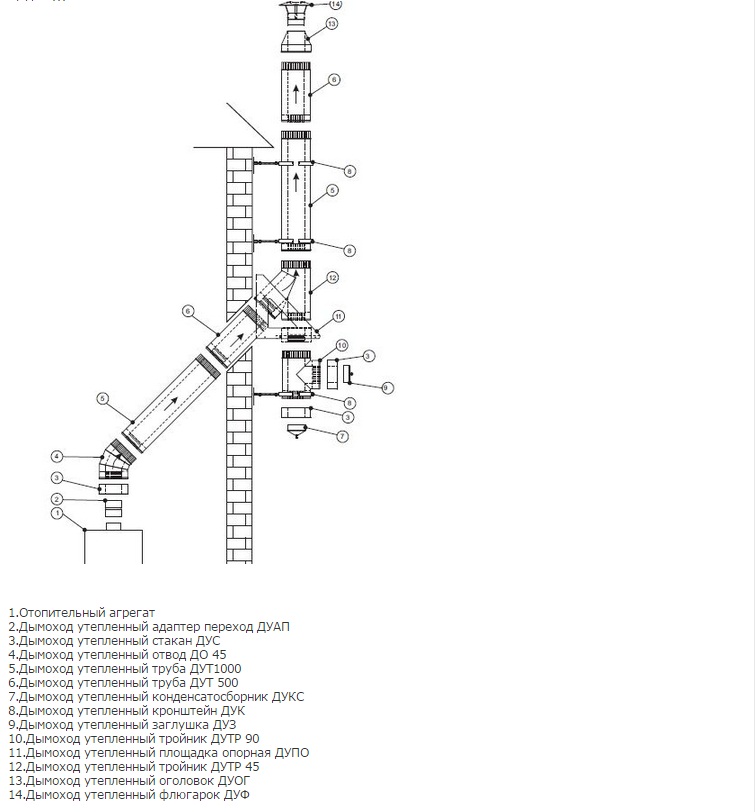

Вариант построения дымохода

Кстати, если для вас не принципиально, из какого материала его делать, можно соорудить из кирпича канал, но в таком случае, затраты и сопутствующие обслуживание намного сложней. Поэтому зачастую выбирают именно металлические гофры из «нержавейки» либо цельно листовой металл. Итак, вам понадобиться:

  • Металлические проводчики, как правило, диаметр не менее 16 см.
  • Тройник. Возможно, понадобиться для обустройства отвода.
  • Стыковочные колена, с их помощью изменять направление канала куда проще. Учитывайте размеры, основные не менее 160 мм.
  • Гриб. Крепится на оголовок и служит, как защита и даже помогает усилить тягу.
  • Понадобиться герметик, с его помощью надежно герметизируются все стыки, для безопасности.
  • Материалы с теплоизолирующими свойствами, их нужно будет использовать в местах прохода через стены или кровлю.
  • Смола (битумная).

Дымоход для буржуйки своими руками из асбестоцемента изготавливается редко. Причин этому более чем достаточно:

  1. Температурный порог слишком низкий – всего 300 градусов;

  2. Шероховатость внутренней поверхности является причиной довольно быстрого засорения сажей;

  3. Сажа, накопившись в трубе, в конечном итоге загорается, что приводит к прогару дымохода;

  4. Асбестоцементные трубы громоздки и дороги;

  5. Материал подвержен ускоренному разрушению под воздействием веществ, содержащихся в окислах.Дымоход для буржуйки: варианты и как сделать своими рукамиТаким образом, именно металлический дымоход является наиболее приемлемым вариантом при монтаже буржуйки. Расчет нужно делать на нержавеющую или никелированную сталь, покрытие которой защищает материал от вредного воздействия окислов.

Чтобы знать, как рассчитать дымоход для буржуйки, т. е. количество колен, переходников, хомутов и длину труб, лучше всего заранее перед приобретением этих материалов составить небольшой чертеж. Он не должен быть профессиональным, однако все точные размеры на нем должны быть поставлены. На основе такой зарисовки продавец-консультант подберет все составляющие.

Важно также учитывать, что внутри стен не допускается никаких соединений – труба должна быть сплошная. Любые стыковочные узлы обязательно должны находиться не менее, чем в 30 см от любых перекрытий и стен. Это важное условие соблюдения норм пожарной безопасности. При прогаре трубы повреждённый участок легко можно будет демонтировать и заменить новым.

Диаметр дымохода для буржуйки необходимо выбирать, ориентируясь на патрубок самого отопительного прибора. Если он самодельный, то вычислить диаметр можно по простейшей формуле. Для этого объем топки в литрах нужно умножить на 2,7. Получится диаметр трубы для самодельного устройства в мм.

Первым встает вопрос, из чего сделать дымоход для буржуйки. Обычно материал на изготовление дымохода для печки буржуйки подбирается согласно его назначению. Для переносной печи нет смысла обустраивать кирпичные сооружения, достаточно взять металлическую или асбестовую трубу. Но лучше посоветоваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем начать собирать конструкцию, лучше снять все размеры и сделать хотя бы набросок. Так как дымоход для буржуйки подвесная конструкция и все повороты и места соединения желательно продумать заранее. Особенное внимание необходимо уделить местам прохождения сквозь стены, потолки и кровлю, а также просчитать количество и форму изгибов, определить длину дымохода для буржуйки.

На сегодняшний день в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное, как рассчитать дымоход для буржуйки, правильно определить его диаметр. В печках заводского производства уже существует небольшой отрезок выходной трубы, поэтому подобрать диаметр дымохода для буржуйки просто. Составляющие комплектуем согласно конструкции, так как существует 3 вида вывода дымохода:

  • в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум соприкосновений с другими поверхностями. И после демонтажа можно просто поставить вентиляционную решетку. Обычно вывод дымохода для буржуйки через стену делают на высоте 20-25 см от потолка;
  • в потолке. Довольно затратная конструкция, так как, необходимо пройдя потолок не попасть в стропильную систему. Далее провести трубу, прорезав кровлю так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного строения добавится дырка между этажами. Проводя все эти работы необходимо учитывать пожара безопасность;
  • в стене на уровне выхода из буржуйки. Самый пожара безопасный способ, так как весь дымоход находится снаружи. Но он имеет ряд недостатков, главным из которых является быстрое остывание трубы. В связи с этим, холодный воздух вытягивает тепло с печи и в последующем из помещения. То есть после того как печь прогорела, необходимо перекрывать дымоход, Чтобы через него не выстудить помещение.

При обустройстве дымохода для буржуйки в гараже или мастерской, чаще выбирают первый метод, как самый эффективный.

Поэтапное выполнение монтажа канала

На выбор одного из вариантов устройства дымохода для буржуйки влияет предпочтение места вывода трубы.

С этой целью предлагаются следующие три возможные схемы:

  1. Если канал для буржуйки выходит через потолок и кровлю, то используется энергосберегающая конструкция, за счет обустройства которой предполагается отдача тепла, в том числе и от дымохода, пересекающего комнату по вертикали. Трудоемкость монтажа и необходимость обеспечения надлежащего уровня пожарной безопасности относятся к недостаткам использования подобной схемы.
  2. Если подразумевается выход трубы для буржуйки через стену за четверть метра до уровня потолка, в этом случае также образуется дополнительный источник тепла. Такую функцию берет на себя та часть трубы, расположенная в самом помещении. За счет этого повышается эффективность работы печи, а заодно и используется меньше топлива.
  3. В случае вывода дымохода на улицу через стену прямо от печи, канал для буржуйки располагается вертикально снаружи здания. Такая схема удобна тем, что соблюдаются меры пожарной безопасности, однако помещение получает меньше тепла, соответственно, следует больший расход топлива.
  1. Та часть трубы, которой отведена роль нижнего элемента конструкции, крепится к соответствующему отверстию в буржуйке.
  2. На нижнюю трубу устанавливаются следующие части дымохода с использованием стыковых колен. Такая конструкция наращивается до потолка.
  3. В потолочном перекрытии в соответствии с диаметром трубы делается отверстие. При этом следует расчистить место вокруг него от уложенного при строительстве кровли теплоизоляционного материала. Подобные меры требуются для предупреждения возникновения пожароопасной ситуации.
  4. После оборудования отверстия в него вставляется проходной стакан, через который протягивается труба из помещения и соединяется с уже подготовленной конструкцией, предназначенной для внешней установки. Таким образом, дымоход для буржуйки составлен. По высоте это устройство должно превышать уровень кровли примерно на 10 см.
  5. Теплоизоляция дымохода обеспечивается за счет обработки битумной смолой и предназначенным для этой цели материалом, например, минеральной ватой. Так называемое блюдце послужит защитой для теплоизоляционного слоя в случае возможного вылета горячих частиц пепла из дымохода.
  6. Специальный металлический грибок, которым следует оснастить конец трубы, предотвратит попадание в канал для буржуйки дождевой воды и посторонних предметов, способствующих его засорению.
  7. После окончательной сборки конструкции все швы и места соединения отдельных элементов нужно обильно смазать огнестойким герметиком. Таким образом, дым из трубы не будет проникать в помещение.
  8. Когда состав полностью высохнет, можно приступать к растопке печки, чтобы проверить места стыков на плотность.
Читать далее:  Трубы полипропиленовые в Москве: цена на полипропиленовые PPR трубы и фитинги, купить армированные трубы для отопления

Буржуйка является оптимальным вариантом для тех, кто ценит удобство и мобильность. Единственной проблемой при ее установке в помещении является сооружение дымохода. Однако при знании особенностей его сооружения и установки можно выполнить такие работы максимально быстро. Готовый дымоход требует минимального ухода. Важно проводить визуальный осмотр.

Как видно, соорудить надежный и устойчивый дымоход для буржуйки можно довольно просто и быстро. Важно использовать материалы, которые устойчивы к высоким температурам. Уход за дымоходной трубой должен проводиться каждые полгода. Это необходимо для нормального функционирования буржуйки.

Что еще почитать по теме?

Изготовление дымохода

Чтобы повысить надежность вертикального канала и обеспечить ему длительный срок службы, следует выбирать в качестве материала его изготовления легированную сталь. Это объясняется тем, что данный метал устойчив к коррозии и окислению.

Работа по созданию дымохода подразумевает выполнение следующих действий:

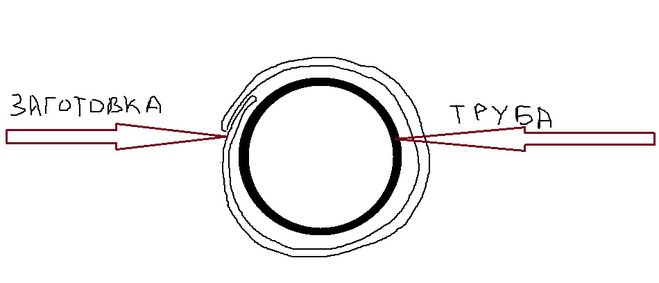

  1. Позаботиться о заготовке из металлической трубы. В некоторых случаях допускается использование пластмассового изделия, если его стенки обладают достаточной толщиной. Наружный диаметр такой трубы должен быть на 2 см меньше по сравнению с внутренним сечением предполагаемой для установки трубы, а длина – на 2 см больше.
  2. Рассчитать требуемый размер заготовки, где в качестве исходного материала используется листовой металл. В данном случае длина произвольна в рамках габаритов помещения и самой печки, а ширина определяется как окружность плюс 3 см.
  3. Посредством киянки позаботиться о том, чтобы вырезанная заготовка обогнула подготовленную трубу.Труба для буржуйки и заготовка

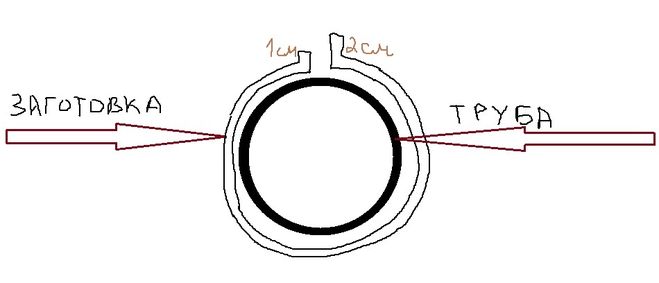

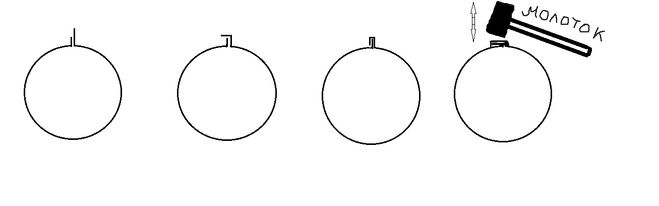

  4. Загнуть края детали по всей ее длине, соблюдая загиб 1 см с одной стороны и 2 см с другой. Соответствующий припуск был оставлен на втором шаге изготовления дымохода.Обмотать трубу заготовкой
  5. Создать шов. Для этого край 2 см необходимо согнуть пополам таким образом, чтобы он лег на передельную линию, равную 1 см. Когда подобное соединение краев будет произведено, останется только загнуть весь шов так, чтобы он примкнул к трубе.

Во время соединения деталей следует избегать возникновения напряжения на цилиндрическое изделие, так как это может привести к тому, что края выскочат. Оптимально, если они будут стягиваться под напряжением друг к другу.

  1. Для надежности соединения перед загибом язычка и обстукиванием шва желательно промазать его по всей длине специальным герметиком или воспользоваться для этой цели огнезащитной лентой.
  2. В результате процесс стыковки труб усложняется. Хотя это можно исправить за счет нанесения продольных разрезов на одно цилиндрическое изделие с шагом 2 см с последующим насаживанием трубы в трубу и стягиванием места соединения хомутом, ширина которого должна превышать длину надреза. На завершающем этапе стык можно обработать герметиком.

Как правильно, самостоятельно сделать дымоход для буржуйки? Для начала, нужно купить специальные трубы, с их помощью никаких проблем с изготовлением канала не будет. Если, вдруг вы решили пойти по сложному пути и изготовить дымоход для вашей печки буржуйки из подручных средств, к примеру, цельного листа металла, нужно знать, что вам понадобится специальный инструмент.

Изготовление дымохода

Для соединения частей трубы нужен сварочный аппарат

Если, самостоятельное изготовление трубы для дымохода еще возможно, то собственноручно сделать колено дымохода своими руками, у вас вряд ли получится. Нужны специальные навыки, ведь этот узел должен быть без изъянов, герметичным и с плотным прилеганием труб. Изготовление трубы для дымохода также процесс не из легких, вам понадобиться сварочный аппарат, а работать с ним довольно сложно, поэтому учитывайте все особенности, проанализируйте плюсы и минусы и определите, возможно, купить готовую конструкцию, будет намного дешевле и проще.

Соорудить трубу для буржуйки своими руками так же, как и изготовить саму печь, совсем не трудно. Дымоход для буржуйки – это один из основных ее элементов. Поскольку печь данного вида – переносная, то кирпичный дымоотвод не подойдет. Но в случае, если вы собираетесь сделать кирпичный экран для буржуйки своими руками, дымоотвод может быть тоже кирпичным. Но это из разряда исключений. В целом же используется, в основном, два варианта: металлическая или асбестоцементная труба.

В пользу выбора металлической трубы можно указать то, что это материал легкий и удобный в работе и эксплуатации. Из-за ограничений по температуре, асбестоцементная труба может быть установлена исключительно в верхней части дымохода, так как материал выдерживает температуру до 300 градусов по Цельсию. В верхней части трубы дым, как раз, остынет до необходимого уровня.

Когда дымоход для буржуйки изготавливается своими руками, необходимо учитывать тот факт, что его конструкция, во-первых, должна быть небольшого размера, и, во-вторых, должна быть разборной. В целом, дымоотвод должен быть выведен через крышу из помещения по самому короткому пути, и должен состоять из двух элементов, соединенных в межкровельном пространстве или на чердаке.

Итак, для того, чтобы изготовить дымоход своими руками, потребуются:

  • металлические трубы диаметром 16 см., которые будут основой дымохода;
  • тройник такого же диаметра, на одном ответвлении снабженный заглушкой (может понадобиться для подключения трубы отвода);
  • несколько колен для стыков: одно размером 10х12 см., другие – 16х120 см. (для простоты прокладки и разворачивания дымоотвода);
  • так называемый “гриб” размером 20 см., используемый в качестве защитной крышки на конец дымоотводной трубы;
  • герметик или асбестовый шнур для скрепления швов;
  • материалы-теплоизоляторы;
  • битумная смола.

В условиях отсутствия металлической трубы можно изготовить ее из металлического листа, согнув его и скрепив аппаратом для сварки. Для этого процесса понадобятся: болгарка, молоток, киянка, клещи и рулетка. Если лист очень тонкий, для разрезания можно воспользоваться специальными ножницами.

Замеряются расстояния фрагментов трубы (желательно заранее рассчитать размеры и диаметр или воспользоваться готовыми чертежами) и отрезаются необходимые части. При “сворачивании” листа металла необходимо учитывать диаметры различных элементов дымохода.

Вариант построения дымохода для буржуйки

Поскольку буржуйка является переносной печью, лучше не планировать кирпичный дымоход. Выбор встает между 2 вариантами: трубой из металла или асбестоцемента. Однако как сделать выбор? Металлические изделия более удобны в плане выполнения работ, а также при эксплуатации. Такие трубы легче и прочнее.

Трубы, выполненные из асбестоцемента, следует монтировать подальше от самой буржуйки. Они обычно устанавливаются как вторая часть дымоотвода. При подходе к участку с асбестоцементной трубой дым остывает.

Конструкция дымоотвода для буржуйки выполняется разборного типа. Она должна выводиться из помещения по наикратчайшему пути. В нее должно входить минимум 2 элемента, соединенных друг с другом на чердаке. Это необходимо, чтобы проще было ремонтировать дымоход. Труба, расположенная близко к печи, более подвержена разрушению.

Монтаж дымохода

Если вы выбрали способ, как сделать дымоход для буржуйки в гараже, купили или изготовили основные элементы системы отвода дымовых газов, можно переходить к сборке.

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

  1. соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
  2. собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
  3. при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
  4. выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
  5. дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

  • трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
  • тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
  • колпак, устанавливаемый на конце дымохода;
  • герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
  • битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно.

В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Работы по установке дымохода имеют множество тонкостей, которые обязательно стоит учитывать. Сперва необходимо выбрать место, где будут соединяться разные элементы дымоотвода. Для этого лучше использовать чердак. Первый элемент устанавливают на саму буржуйку.

Читать далее:  Какую трубу лучше использовать для дымохода — видео инструкция и фото

Вариант дымохода для буржуйки

Затем к нему подсоединяется второй и третий элементы – в зависимости от их количества. На выходе из печи лучше установить чугунное кольцо, которое прослужит намного дольше тонкого металла.

Труба удлиняется до тех пор, пока она не будет доведена до места соединения на чердаке. В перекрытии выполняется отверстие. Оно должно быть больше трубы. Это необходимо для замазывания трубы и теплоизоляции места прохода через перекрытие. Если в щелях будут располагаться легковоспламеняемые материалы, их необходимо убрать. Это исключит риск возгорания слой теплоизоляции.

В полученное отверстие следует вставить проходной стакан, в который пропускает труба. После этого стыкуются разные части дымоотвода. Окончание дымохода должно располагаться выше конька дома на 10 см. вырезание отверстия в кровле выполняется довольно просто:

  • оно должно иметь больший диаметр, чем размеры трубы;
  • между кровлей и трубой следует обязательно уложить материал теплоизоляции.

Такие тонкости проведения трубы через перекрытие и крышу важно узнать еще до проведения работ.

Фиксация трубы

Дымоход сделать для буржуйки своими руками, как уже определили достаточно хлопотное дело, а его сборка потребует куда больше внимания и сил, если речь идет, конечно, о самодельной трубе. Дымоход для вашей буржуйки через стену или через потолок, особой разницы в технологическом процессе монтажа не имеет.

Схема монтажа дымохода

На схеме показан правильный монтаж дымохода

Поэтапная работа:

  • Нижний элемент канала крепится к самой буржуйке, в первую очередь.
  • На нижний «венец» в свою очередь после уже крепятся все остальные элементы, вплоть до потолка. Используйте стыковочные колена, не забывайте их обрабатывать герметикам, чтобы зафиксировать надежно и герметично.
  • В потолке либо стене, здесь особой важности нет, проделывается отверстие, с учетом диаметра трубы и размера теплоизолирующего материала. Не забывайте про это, потому что разделение трубы и перекрытий важный момент, температура в самом канале может превышать 500 градусов, что влечет определенные риски пожара.
  • После подготовки отверстия, в него вставляется специальный «стакан», сквозь который и пройдет в будущем труба буржуйки. Размер «стакана» должен возвышаться на 10 см. от кровли.
  • Теплоизоляция будет проложена с обеих сторон, от «стакана», таким образом, образовав характерное «блюдце». Используйте минеральную вату в комплексе с битумом.
  • Поверх оголовка, над крышей устанавливается «грибок». Он поможет избавиться от засорения трубы со временем, а также повысит качество самого канала.
  • После всей сборки, желательно еще раз смазать герметикам (обязательно используйте только огнестойкий) все швы и стыки. Таким образом, убережете себя от попадания дыма в помещение.
  • Когда герметик высох, все контуры подсоединили, можно запускать печь, проверьте её работу, главное чтобы не попадал дым в помещение.

Монтаж начинается с подготовки места будущего соединения внутренней и наружной части буржуйки. Для этого обычно используется либо чердачное помещение, либо пространство под кровлей, через которые будет следовать основной путь трубы. Данные места следует очистить от легко возгораемых и изоляционных материалов (во избежание пожароопасных ситуаций).

Как правильно обмотать трубу

Далее непосредственно на саму буржуйку последовательно устанавливаются фрагменты дымохода. В верхней части вместо металла можно установить чугунное колено, что защитит устройство от прогорания. Таким образом, добавляя элементы, необходимо достигнуть места, в котором будет происходить соединение двух основных элементов дымохода.

В перекрытии необходимо организовать отверстие диаметром большим на 5-10 см., чем диаметр самой трубы. Делается это для того, чтобы потом обработать трубу теплоизолирующими материалами в том месте, где она проходит через перекрытия. В подготовленное отверстие необходимо вмонтировать проходной стакан, через который пропустить трубу дымоотвода. Такое же отверстие вырезается и в стене, если необходимо пропустить трубу в соседнее помещение.

Затем нужно состыковать внутреннюю и наружную части дымохода. В кровле дома вырезается отверстие и оборудуется по уже описанному принципу (диаметр должен быть больше диаметра дымохода, между кровлей и трубой располагается теплоизолирующий материал). Через него будет выходить дымоход. Конец дымохода должен находиться примерно на уровне 10 см. выше кровли. Дымоход пропускается через отверстие и фиксируется листом металла (лучше использовать жесть).

Наружный элемент дымохода обрабатывается битумной смолой и оборачивается теплоизоляционным материалом. На конце трубы устанавливается крышка-гриб, защищающая дымоход от засорения и загрязнения. И последний штрих – необходимо смазать термостойким герметиком все соединения и швы, чтобы предотвратить просачивание через них дыма.

После всех проделанных работ по изготовлению дымохода своими руками, необходимо произвести первую испытательную топку. Устройство работает верно, если из соединений и швов не поступает дым. Теперь печь можно смело использовать!

Назначение дымохода в печи-буржуйке

  1. Обеспечивает отвод продуктов сгорания топлива, температура которых может составлять от 600 до 950 ºС.

    Современная буржуйка с дымоходом обеспечивает эффективный нагрев помещения и гармонично вписывается в интерьер

  2. Обеспечивает обогрев помещения, значительно нагреваясь под воздействием отводимых газов. Эффективность теплоотдачи зависит от расположения печи, формы и длины дымохода.

Учитывая серьёзность выполняемых дымоходом задач, повышенное внимание уделяется его правильному изготовлению и монтажу.

Традиционно металлический дымоход печи присоединялся непосредственно к топке печи и напрямую выводил отработанные газы за пределы помещения.

В настоящее время конструкция дымохода модернизировалась и состоит из двух функциональных частей:

  1. Теплообменной, связанной с корпусом отопительного устройства.
  2. Газоотводящей, которая обеспечивает непосредственный отвод за пределы помещения продуктов сгорания.

Труба для буржуйки

Технические особенности теплообменной части определяются конструкцией топки и исполнением буржуйки:

  1. В горизонтально расположенных печках продукты сжигания топлива до попадания в газоотводящую часть поступают через выходное отверстие в специальную камеру дымохода. В теплообменном участке трубы снижается скорость выхода газов, а следовательно, повышается теплоотдача.
  2. В вертикальных печках теплообменный участок дымохода имеет более сложное устройство. Достижению оптимального эффекта способствует форма каналов, расположенных по спирали или имеющих множество изгибов. Коленная конструкция теплообменной части — наиболее распространённый способ устройства дымоходов в буржуйках с вертикальной компоновкой.

Газоотводящий участок трубы выводит за пределы помещения газы, отдавшие максимальную часть тепловой энергии в теплообменной зоне дымохода. На выходе буржуйки перед выводящей трубой может устанавливаться заслонка, уменьшающая сечение дымоотвода для регулирования интенсивности горения топлива.

Поворотная заслонка позволяет изменять сечение трубы на выходе из печки

Многие владельцы буржуек отдают предпочтение конструкции дымохода, включающей группу колен.

Сложная форма дымохода уменьшает скорость выхода дыма и увеличивает площадь обогревающей помещение поверхности

Это проверенное решение, позволяющее не только вывести дым из камеры сгорания, но и дополнительно обогреть помещение.

Важная конструктивная особенность дымохода — разборная конструкция. Она позволяет в случае прогорания труб быстро осуществить замену проблемного участка.

Имеются три типовые схемы прокладки дымоходов.

Дымоход можно выводить через потолок или через стену непосредственно за печкой или немного выше её выходного патрубка

Производя самостоятельную установку дымовой трубы для печи-буржуйки, можно осуществить вывод газов согласно одному из предложенных вариантов:

  1. Выполнить выход дымохода из помещения в верхней части стены на расстоянии 20–25 см от потолка. Конструкция позволяет осуществить дополнительный обогрев помещения за счёт теплового излучения металлической поверхности дымохода, сэкономить при этом топливо и избежать нежелательных соприкосновений трубы с горючими поверхностями.

    Труба дымохода поднимается вертикально вверх, а на расстоянии 20–25 см от потолка поворачивается на 90 градусов и уходит в стену

  2. Произвести вывод дымовой магистрали через потолок. Сложность этого варианта заключается в необходимости прокладки дымохода через расположенные выше потолка жилые помещения, чердак и крышу. Конструкция позволяет выполнить эффективный обогрев расположенных выше помещений, однако требует специальных мер по обеспечению пожарной безопасности.

    Прокладка трубы через потолок выполняется сложнее, требует специальных мер безопасности, но обеспечивает лучшую тягу

  3. Осуществить прокладку дымохода рядом с печью через стену. При этом с внешней стороны помещения дымовая труба будет расположена вертикально. Этот метод устройства дымохода обеспечивает максимальную пожаробезопасность, но обладает серьёзным недостатком. Находящиеся за пределами помещения вертикальная труба быстро остывает, создавая увеличенную тягу в буржуйке. Необходимо своевременно перекрывать выходную магистраль, чтобы быстро не охладить помещение после сгорания топлива.

    Дымоход уходит в стену сразу за корпусом печки, поэтому с лицевой стороны его не видно

Принимая решение об устройстве дымохода в гаражном помещении или бытовке, чаще отдают предпочтение первому способу. Для капитальных строений больше подходит второй и третий метод, хотя второй вариант более эффективен.

Делаем проем для дымохода

Однако имеется ещё одно промежуточное решение.

При временной установке печки-буржуйки можно осуществить прокладку дымовой трубы через окно или форточку.

Чтобы не нарушать целостности стены или потолка при необходимости установки печки на небольшое время, дымоход можно вывести через форточку

Ведь далеко не всегда целесообразно нарушать целостность стен и потолка капитальной постройки для вывода дымохода. Это позволяет избежать необходимости выполнения отверстий в стене или потолке, а также быстро вывести дымоход за пределы помещения. Для прокладки магистрали в деревянную раму окна вместо стекла вставляется вкладыш с переходником, позволяющий вывести трубу наружу.

Выбор оптимальной схемы дымохода производится индивидуально для каждой конкретной ситуации.

Необходимость установки теплообменника

Если чрезмерно нагревается труба для буржуйки, через которую проходят горячие газы, можно ее остужать за счет установки теплообменника. В таком случае лишнее тепло будет использовано рационально. Подобное устройство при этом может функционировать в двух режимах. В первом случае к нему подключают емкость, наполненную холодной водой.

Другой вариант работы теплообменника заключается в отсутствии конденсации пара и увеличении температуры нагрева трубы. По рекомендациям специалистов теплообменное устройство в таком случае должно функционировать как регистр для нагревания жидкости.

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива.

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м.

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

Требования к гаражным дымоходам

Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.

Рядом с печкой не должны располагаться легковоспламеняющиеся жидкости

Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:

  1. Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
  2. Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
  3. Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.

Соблюдение этих несложных рекомендаций позволит избежать пожароопасных ситуаций, обеспечить личную безопасность и, находясь в гараже, получить удовольствие от работы в тёплом помещении.

Чистка и ремонт дымохода

Безопасная, длительная и экономичная эксплуатация печи зависит не только от правильно выполненного монтажа дымовой трубы. Важно своевременно осуществлять мероприятия по чистке дымохода, а также при необходимости, ремонтировать и восстанавливать вышедшие из строя элементы.

Требования по уходу

Мероприятия предусматривают регулярное выполнение следующих работ по обслуживанию дымохода:

  1. Ежегодный визуальный осмотр дымохода. Это позволит вовремя выявить очаги ржавчины и своевременно принять меры по обработке поверхности и защите от коррозии. В зависимости от степени повреждения элемент дымохода, имеющий дефекты, подлежит восстановлению или замене.
  2. Очистка внутренней поверхности трубы от накопившихся отложений. Особенности конструкции затрудняют использование традиционной гири и ерша для чистки с целью механического удаления сажи. Не менее двух раз в год используйте специальные химические составы, которые удаляют сажу при сжигании совместно с дровами. Периодическое сжигание осиновых поленьев способствует удалению налёта в трубах.

Своевременное выполнение обслуживания обеспечит безопасную эксплуатацию и не позволит продуктам горения неожиданно попасть в помещение.

Выполнение ремонта трубы позволит избежать серьёзных проблем. Даже правильно спроектированный и своевременно обслуженный дымоход может выйти из строя.

Металлические дымоходы обладают повышенной надёжностью. Однако при длительной эксплуатации образуются прогары и трещины на отдельных элементах.

Прогоревший дымоход представляет серьёзную опасность, поэтому вышедший из строя участок трубы необходио срочно заменить

https://www.youtube.com/watch?v=9bm6rwog-EU

Суть ремонта состоит в своевременной замене повреждённых элементов. Выполнять полный демонтаж всей трубы не требуется, достаточно извлечь повреждённую секцию и заменить её новой. Помните, что в процессе ремонта следует соблюдать аккуратность, важно сохранить целостность трубы, состоящей из отдельных модулей. После замены повреждённой части герметизируйте стыки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
