Газогенераторы на дровах — чертежи, устройство и как сделать своими руками

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

  • Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
  • Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
  • Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
  • Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
  • Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

  • Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
  • Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
  • Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
  • Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.
Читать далее:  Установка спутниковой антенны своими руками инструктаж по монтажу спутниковой тарелки

Горючий газ можно добыть не только из скважины. Например, если нагреть дрова до 1100 градусов Цельсия, ограничивая доступ кислорода в зону окисления топлива, то процесс горения перейдет в стадию термического разложения – пиролиза. Итогом пиролиза будет преобразование целлюлозы в низкомолекулярные олефины – горючие газы этилен и пропилен.

Причем КПД «пиролизного» котла в 1,5-2 раза выше, чем у обычного твердотопливного «нагревателя». Ведь выделяемые в процессе пиролиза низкомолекулярные олефины выделяют в процессе горения намного больше энергии, чем сгорающая целлюлоза.

Схема газогенератора

  • В первичной камере сгорания, в результате классического пиролиза, целлюлоза переходит в низкомолекулярные олефины.
  • На следующем этапе полученные в результате пиролиза олефины проходят сквозь ряд фильтров, очищающих горючие газы от примесей – уксусной и муравьиной кислоты, сажи, золы и так далее.
  • После фильтрации газы нужно охладить, поскольку разогретое топливо отдает меньше энергии на финальной стадии окисления.
  • Далее охлажденные газы переходят во вторичную камеру сгорания, где происходит окончательное окисление (горение) сопровождаемое выделением энергии, поглощаемой стенками (корпусом) котла. Причем во вторичную камеру сгорания газов закачивается отдельная порция воздуха, поскольку первичная камера функционирует в условиях ограниченного поступления кислорода.

Цена на топливо растет постоянно

Высокая стоимость бензина и дизеля, а также дорожающий газ вынуждают переходить на более экономичные виды топлива.

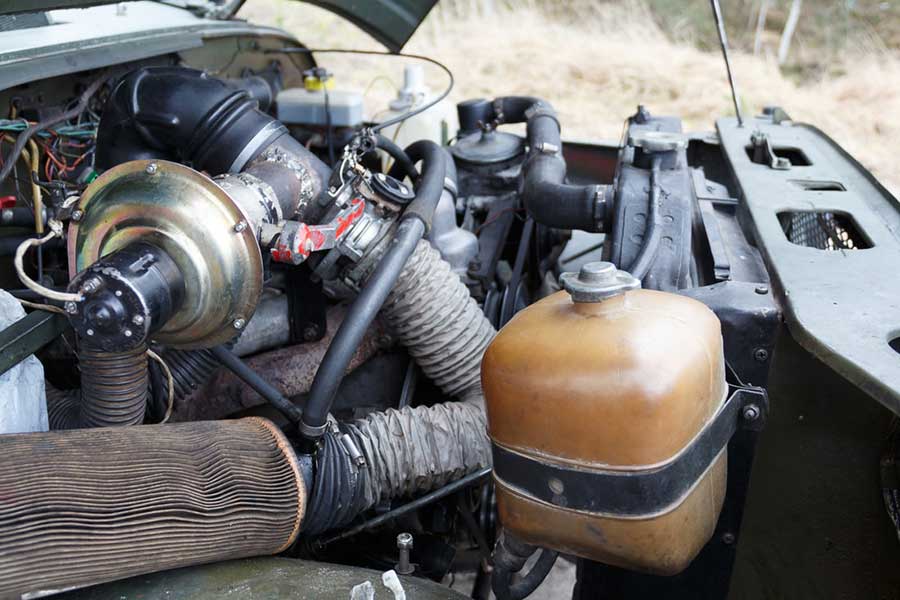

Принцип действия здесь прост. Двигатель работает не на бензине, солярке или обычном газе (метане, пропане), а на газе, выделяемом при горении дерева.

Аппараты, которые позволяют выработать такой газ, носят название газогенераторов.

Кроме бытовой сферы, они пользуются большой популярностью и давно применяются в промышленности.

Что касается способов изготовления, то они различаются. В данной статье рассмотрим наиболее популярные из них.

Читать далее:  Правила заправки бытовых газовых баллонов

Принципиальная схема работы газогенератора.

Итоги

Выше приведены лишь несколько способов изготовления газогенератора своими руками. Но все они позволяют получить по-настоящему надежное и эффективное устройство, обеспечивающее следующими преимуществами:

  • — более низкими затратами топлива (КПД котла — от 90%);
  • — продолжительным процессом горения. Для дров он составляет около 20 часов, а для древесного угля — около 7-8 суток. Возможностью применения любого топлива, будь это древесина, солома или жмых.
  • В ряде случаев в топку можно класть целые поленья (при соответствующих размерах бака);
  • — надежностью и простотой эксплуатации. Чистка поддувала или дымохода если и должна производиться, то редко.

Плюсы и минусы

Газогенераторы на дровах имеют большое количество преимуществ и немного недостатков.

Газогенераторы на дровах - чертежи, устройство и как сделать своими руками

Преимущества следующие:

  • Коэффициент полезного действия у газогенераторов достигает отметки в 90%. По сравнению с ними, у твердотопливных котлов КПД достигает отметки лишь в 75%.
  • В генераторах газа дрова горят очень долго. Одной только закладки дров может хватить на 20-25 часов работы устройства. А если в качестве топлива использовать уголь, то одной закладки может хватить на несколько суток.
  • Топливо обычно сгорает полностью, при этом остается минимум золы. Поэтому в использовании газогенераторов нет необходимости в постоянной чистке зольника.
  • В некоторых устройствах имеются автоматизированные системы регулирования процесса горения.
  • При горении выделение вредных веществ сведено к минимуму. Именно поэтому в настоящее время идут активные попытки использовать газогенераторы в автомобилях, чтобы снизить выброс вредных веществ в атмосферу.
  • Заметно экономится бюджет семьи.
  • В топку сгорания можно загружать длинные дрова, то есть, нет необходимости в их разрезке на мелкие куски. В топку могут помешаться дрова длиною в 1 метр.
  • В качестве топлива можно использовать любое твердое топливо.

А теперь о недостатках. Их всего три:

  • В большинстве устройствах на выходе воздуха из воздухоразделительного коробка имеются вентиляторы. Они могут работать механически, но во многих моделях их функционирование требует наличие электричества. Из-за этого работа генератора становится энергозависимым.
  • Внутри дымохода может выпасть конденсат. Чтобы избежать этого, температуру следует держать на отметке в 60 градусов.
  • Заводские конструкции стоят очень дорого. Поэтому следует изготовить газогенераторы своими руками. Чертежи можно найти в Интернете.

Как сделать газогенератор своими руками?

Перед сборкой газогенератора и трансформацией данного прибора в отопительный котел нам нужно заготовить узлы и детали, из которых и будет собираться этот агрегат.

Устройство газогенератора

  • Во-первых, корпуса – основы будущего агрегата, во внутренней части этого узла будут установлены все составные элементы котла. Корпус собирается из уголков и листовой стали, предварительно раскроенных и нарезанных по шаблонам и чертежам.
  • Во-вторых, бункера – емкости для хранения топлива (дров, древесного угля, паллет и так далее). Бункер собирается из листового проката и крепится в корпусе. Причем под этот узел можно выделить часть внутреннего пространства корпуса, разграничив ее с помощью металлических плит из низкоуглеродистой стали.
  • В-третьих, камеры сгорания – ее размещают в нижней части бункера. Ведь основная задача этого узла – это генерирование высокой температуры, поэтому камеру изготавливают из жаропрочной стали. А крышку бункера – герметизируют, препятствуя несанкционированному насыщению камеры сгорания кислородом.
  • В-четвертых, горловины камеры сгорания – особого участка, где реализуется крекинг смол. Эту деталь камеры отделяют от корпуса с помощью асбестовых прокладок.
  • В-пятых, коробки воздухораспределителя – особого узла, размещаемого вне корпуса. Причем врезка штуцера воздухораспределителя в корпус осуществляется посредством обратного клапана. Этот узел обеспечивает приток кислорода в камеру сгорания олефинов, препятствуя выходу горючих газов из камеры сгорания.
  • В-шестых, комплекта фильтров и патрубка, соединяющего горловину камеры сгорания дров с камерой сгорания олефинов.
Читать далее:  Дымоход для буржуйки: варианты и как сделать своими руками

Кроме того, нам понадобится колосниковая решетка – она нужна для отделения углей в камере сгорания, лучки и дверцы – они обеспечивают доступ в полости корпуса, в том числе и в бункер или камеру сгорания.

Подготовив все указанные элементы, мы можем приступать к сборке газового генератора, осуществляемой по следующему плану:

  • Вначале собирают корпус.
  • Затем в корпусе обустраивают бункер с камерой сгорания, дополняя конструкцию колосниками и приточным каналом (поддувалом).
  • Горловину камеры сгорания дров соединяют патрубком с камерой горения олефинов. Причем в патрубок можно вывести на систему охлаждения газов, монтируемую за пределами корпуса.
  • В верхней части корпуса собирают коробку воздухораспределителя, предварительно подготовив ввод в камеру сгорания олефинов с помощью обратного клапана.
  • Далее на петли монтируют дверцу в бункер и лючки в камеры сгорания (и дров и олефинов).

Собранный таким образом котел оборудуют воздушными компрессорами (воздухораспределитель и приточный канал в камеру сгорания дров) и вытяжной трубой (дымоходом). Ну а в самом конце на корпус котла, желательно в зоне вторичной камеры сгорания, монтируют водяную рубашку с приточным и выпускным штуцером, в которой будет циркулировать теплоноситель. Причем рубашку можно разместить в двойных стенках корпуса или камеры сгорания олефинов.

Необходимые материалы и инструменты

Для того чтобы своими руками сделать генератор газа, необходимо иметь следующие инструменты и материалы:

  • Бочка для корпуса конструкции.
  • Старый газовый баллон.
  • Фильтры для очистки газа, а также клапаны. Их можно найти в строительных магазинах.
  • Болты (несколько штук).
  • Аппарат для сварки.

Напоследок, следует отметить, что процесс изготовления генератора не содержит особых сложностей, поэтому любой желающий может смастерить его самостоятельно. Главное – нужно руководствоваться приведенной здесь пошаговой инструкцией.
