Для чего требуется расчет дымохода

Трубу для отвода дыма можно сделать из различных материалов:

  1. Кирпича.
  2. Стали.
  3. Асбеста.
  4. Керамики.

Каждый из этих материалов имеет разную теплопроводность. Дымовые газы в дымоходе охлаждаются по-разному, что влияет на тягу. Это будет учитываться при расчете высоты и диаметра дымохода.

На тягу влияет и форма поперечного сечения дымохода. Она может быть круглой, квадратной и прямоугольной. Наиболее удобной является круглая форма.

Этот показатель зависит от конструктивных особенностей дома и высоты прилегающих домов или деревьев. Возможны 3 варианта:

  1. Если дымоход расположен не дальше чем 1,5 м от конька крыши, то его высота должна быть больше на 50 см от всей высоты дома. При расстоянии 10 м от низа дома до его верха высота используемой дымоходной трубы Нт = 10 0,5 = 10,5 м.
  2. Если дымоотвод находится на расстоянии 1,5-3 м от конька крыши, то его высота может быть равна высоте дома.
  3. Если расстояние от конька больше 3 м, то нужно использовать формулу Нт = П – D*0,1763:
  • где П – высота дома;
  • D является ближайшим расстоянием от дымохода до линии, которая опускается с конька крыши вниз дома (должна быть перпендикулярной горизонту);
  • 0,1763 – числовое выражение tg(10°).

По этой формуле Hт = 10 – 3*0,1763 = 9,47 м.

Эти три варианта возможны, если рядом нет ниодного высокого дома или дерева. В обратном случае дымоход с высотой 10,5 м может попасть в зону ветрового подпора. Это значит, что тяга будет плохой. В таком случае нужно наращивать дымоотвод. Чтобы определить величину наращивания, нужно найти самую высокую точку прилегающего дома и провести от нее условную линию так, чтобы она образовала с землей угол 45°. Верх дымохода должен быть над этой линией, поскольку все пространство под ней является зоной ветрового подпора.

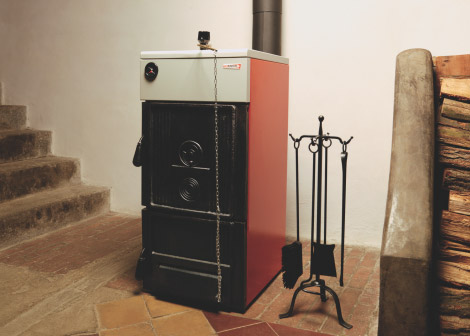

Многие производители котлов на твердом топливе продают таблички, в которых определенной мощности соответствуют размеры дымовой трубы и величина необходимой тяги.

S = m/(ρг*w), где

  • m является массовым расходом продуктов сгорания за час;
  • w – скорость движения угарных газов.

Дымовая труба для котельной как сделать расчет размеров

S = 0,00556/(0,6881*2) = 0,00404 м² = 40,4 см².

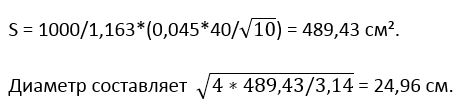

Диаметр круглой трубы будет составлять

где r является коэффициентом, который зависит от вида топлива. Его значения являются такими:

  • 0,045 для дров;
  • 0,03 для угля.

Конструктивно любая дымовая труба котельной состоит из фундамента, цоколя и ствола. Ствол изнутри защищается футеровкой, для обустройства которой используется жаростойкий кирпич.

Важный пункт, который необходимо отметить сразу – санитарные нормы и правила предусматривают прямую зависимость между высотой дымовой трубы и расходом топлива. Кроме того, должна также учитываться степень выделения золы из топлива и количество выделяемой серы.

Установка котельных труб должна выполняться в соответствии с определенными стандартами:

  • Конструкции, выполненные из кирпича, должны иметь высоту от 30 до 70 м при диаметре, варьирующемся в пределах от 0,6 м до 8 м;
  • Высота железобетонных дымовых труб может достигать 300 м, а диаметр – 10 м;
  • Стальные дымовые трубы котельных, выполненные из листовой стали толщиной от 3 до 15 мм, в высоту не могут быть больше 40 м, а в диаметр – от 0,4 до 1 м.

Для металлических сооружений есть и дополнительное правило: если расход многозольного топлива не превышает 5 тонн в сутки, то высота трубы котельной может быть меньше 30 м. Несоблюдение этого правила основательно сократит срок службы дымовой трубы.

Работоспособность системы напрямую зависит от того, как было выполнено проектирование дымовых труб котельных, включающее в себя следующие действия:

  • Анализ постройки;
  • Аэродинамический расчет трубы и газового путепровода, расположенного в котельной;
  • Подбор оптимальных размеров трубы, необходимых для ее функционирования;
  • Расчет скорости движения газов в здании и сравнение полученных результатов с нормативами;
  • Расчет естественной тяги в дымовой трубе;
  • Проведение расчетов, определяющих прочность и стойкость конструкции;
  • Расчет теплотехнических характеристик;
  • Выбор типа и способа фиксации трубы;
  • Отображение будущей конструкции на чертеже;
  • Составление сметы.

Монтаж котельных труб должен выполняться в точном соответствии с требованиями, предъявляемыми нормативными документами:

  • Высота конструкции – ОНД №86;
  • Степень ветровых нагрузок – СНиП №2.01.07-85;
  • Прочностные характеристики – СНиП №2-23-81;
  • Показатели фундамента – СНиП №2.03.01-84 и №2.02.01-83;
  • При обустройстве труб для газовых котлов используется СНиП №2-35-76;
  • Для электрического котельного оборудования нужно следовать СНиП №11-01-03;
  • Планируя создание бетонной дымовой трубы, необходимо отталкиваться от требования СНиП №2.03.01-84;
  • В случае изготовления дымовой трубы из стали конструкция должна соответствовать требованиям СП №53-101-98 и ГОСТ 23118-99.

Заключение

Установка дымовой трубы котельной должна сопровождаться очень тщательным и продуманным подходом к работе. Если все этапы создания дымовой трубы были выполнены правильно, то смонтированная конструкция сможет без малейших нареканий проработать весь срок эксплуатации.

Дымоходы предназначены для отведения дыма и вредных для человека продуктов горения от печи или иного отопительного устройства за пределы помещения. В любом дымоходе тяга дымовой трубы, образуемая в процессе наполнения последней газами должна производиться естественным образом, то есть без применения дополнительных приспособлений.

В настоящее время дымоходы изготавливаются:

  • из кирпича. Для такого дымохода дополнительно сооружается прочный фундамент. В состав соединительной смеси, применяемой для кладки кирпича, желательно добавлять известь. Это позволит избежать излишнего скопления конденсата, способного разрушить стенки изделия;

Дымоотвод из кирпича пользуется большой популярностью

  • из сэндвич труб, произведенных из двух слоев металла, между которыми проложен утеплитель. В большинстве случаев для изготовления сэндвич труб применяется нержавеющая сталь, а в качестве утеплителя используется базальт;

Сэндвич трубы имеют слой утеплителя внутри

  • из керамики. Такие дымоходы отличаются высокой прочностью, но и большой стоимостью. Поэтому применяются для обустройства промышленных дымоходов. Из-за большого веса керамический дымоход, так же как и кирпичный требует изготовления дополнительного фундамента;

Дымоходы из керамики обладают довольно высокой стоимостью

  • из полимера. Такой дымоход не может подвергаться воздействию слишком больших температур, поэтому может применяться для отведения вредных веществ от газовых колонок и небольших котельных. Полимерный дымоход отличается высокой прочностью при небольшой стоимости и легкости установки.

Изделие из полимера легче устанавливать

В некоторых случаях материалы для изготовления дымоходов могут комбинироваться. Например, полимерный дымоход обложен кирпичам.

Комбинированный из полимера и кирпича дымоход

Выбор материала для изготовления дымохода зависит от предполагаемого отопительного прибора.

Проведение расчета высоты дымовой трубы котельной и прочих ее параметров невозможно без учета особенностей ее конструкции, составляемой:

  • фундаментом и опорой;
  • газоотводящим стволом;
  • теплоизоляцией;
  • антикоррозионной защитой;
  • приспособлением, вводящим газоходы.

Для устройства дымохода используется кирпич, керамические, оцинкованные или нержавеющие трубы

Дымовой газ, охладившись в очистительном устройстве – скруббере, до 60º С, проходит очистку в абсорберах и выбрасывается в атмосферу.

Для возведения дымовых труб могут быть использованы:

  • кирпич. Кирпичная конструкция, установленная профессиональным печником, практически не накапливает сажи. Ей присущи достаточная пожаробезопасность, механическая прочность и теплоемкость. Ввиду разрушения кирпича реакциями, наступающими при контактировании оксидов серы, оседающих на стенках, с водой использование кирпичных конструкций резко сократилось;
  • сталь. Позволяет моделировать конфигурацию трубы. Прослужит около десяти лет при условии использования топлива с невысоким содержанием серы;
  • керамика. Устойчива к воздействию конденсата, отличается огнеупорностью. Но конструкции, отягощенной металлическими стержнями, присуща чрезмерная массивность, затрудняющая монтаж;
  • полимеры. Используются для установки на газовые колонки и в котельную с температурой не более 250º С.

В зависимости от особенностей несущей конструкции дымовые трубы могут быть:

  • самонесущими, изготовленными из сендвич-труб. Легко монтируются на крышах с закреплением внутри строения и, при необходимости, перевозятся, но имеют значительные ограничения в применении – по температуре (350º С), снеговой и ветровой нагрузке, уровню химической агрессивности продуктов сгорания;
  • колонными. Возможна установка многоствольной стальной конструкции с диаметром, доходящим до трех метров при подключении к нескольким котлам;
  • (около)фасадными. Конструкция считается самой экономичной, так как не требует мощного фундамента и использования несущих элементов, а применение модулей обеспечивает простоту замены;
  • фермовыми. Применяются, как правило, в зонах с повышенной сейсмической активностью;
  • мачтовыми. Использование стальных оттяжек придает дополнительную устойчивость опорной башне из трех-четырех мачт с прикрепленными дымоходами.

Высокие трубы подвержены ветровой нагрузке, поэтому нужно позаботиться о дополнительном креплении

Дымовой канал может быть как расположен на отопительном оборудовании, так и стоять отдельно, примыкая к котлу или печи. Труба должна на 50 см превышать высоту крыши. Размер дымохода в сечении высчитывается относительно мощности котельной и особенностей ее конструкции.

Основными конструкционными элементами трубы являются:

  • газоотводящий ствол;
  • теплоизоляция;
  • антикоррозионная защита;
  • фундамент и опора;
  • конструкция, предназначенная для ввода газоходов.

Дымоход коллективный правильное подключение

  • Не восприимчив к высоким температурам при нагревании.
  • Не боится влаги, образующейся при оседании конденсата.
  • Выдерживает агрессивную среду (к примеру, серную кислоту).
  • Создает хорошую тягу.

Оптимальная форма канала домашней котельной — цилиндрическая, с идеально гладкими стенами, чтобы сажа на них не задерживалась: это предохраняет дымоход от постоянной чистки. В прямоугольных кирпичных трубах местное завихрение создает условия для засорения, и требует чистки.

установка дымовой трубы котельной

Внимание! Если установка дымохода выполняется самостоятельно, стоит оценить проблемы транспортировки комплекта и уровня сложности его монтажа. Начинающему домашнему мастеру надо обсудить особенности своего устройства с профессионалом. Проконсультировать могут и поставщики отопительного оборудования.

Требования к дымоходам домашней котельной регулируют строительные нормы:

  • Площадь сечения трубы равна площади патрубка котла или превышает его.
  • Для металлических дымоходов используют высококачественную легированную сталь с высокими антикоррозионными свойствами, с толщиной от 1 мм; в основании каналов делают специальные карманы более 250 мм глубиной для удобного удаления сажи.
  • При изготовлении дымохода надо помнить, что в нем может быть не более 3 поворотов, радиус закругления которого не превышает диаметр трубы.

Соблюдение указанных норм позволяет создать хорошую тягу в дымоходе .

Для каждого теплового устройства лучше готовить свой дымоходный канал. Дымоходы собирают вертикально, без уступов. Допускают два отклонения от вертикали на угол до 30 градусов, горизонтальное соединение допускается в пределах метра, а высота от теплогенерирующего устройства до устья трубы ─ от 5м – для обеспечения разрежения газов и создания тяги.

Для правильной сборки дымоходной системы в доме надо учитывать некоторые общие правила:

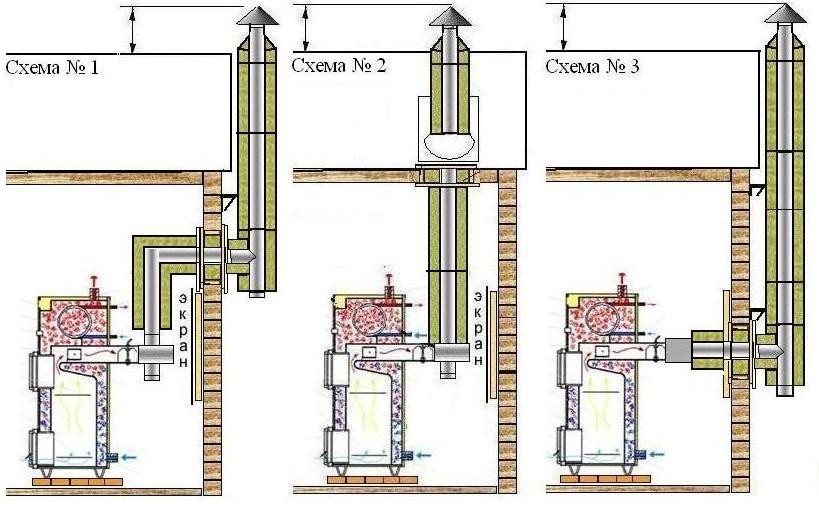

  1. Установка элементов модульной системы производится от печи, снизу вверх.
  2. Варианты размещения и подключения дымоходов разные, все зависит от условий помещения. При построенном доме удобно размещать дымоход снаружи: от печки или камина он выводится через стену, прокладывается изолятор, устанавливается сборник конденсата и на кронштейнах труба поднимается вверх.
  3. Устанавливать дымоход можно и при возведении дома, и при эксплуатации. Место в доме надо выбирать так, чтобы не нарушать целостность конструкции дома: чтобы не попадала влага, согласовать по стропильной системе.
  4. Если монтировать керамические и кирпичные дымоходы в обжитом доме, придется разбирать полы, делать основания, подготовительные работы – дорого и не всегда возможно.
  5. Внутреннюю трубу дымоходной системы надо вставлять в предыдущий модуль, а модуль наружного контура ─ на предыдущий. Это дает возможность защитить базальтовый утеплитель от попадания на него конденсата.
  6. Одна в другую труба должна входить не менее, чем на половину своего диаметра (по разметке).
  7. Трубы с отводами, тройниками соединяют хомутами.
  8. Место соединения не должно попадать в слой перекрытий.
  9. Для тройников устанавливают опорные кронштейны.
  10. Если на тройнике не установить сборник конденсата, вся вода попадает в систему.
  11. Каждые 2м дымохода фиксируют к стене креплением.
  12. Прикрепляя дымоход к стене, надо следить, что не было прогибов.
  13. Не допускается контакт дымового канала с инженерными коммуникациями (газ, электричество).
  14. Если труба проходит близко к стенам, нужна теплоизоляция.
  15. В зоне прохождения перекрытий и кровли надо отступать на 150 мм при изолированных трубах и на 300 мм при трубах без изоляции. Требования пожарной безопасности при монтаже всегда должны быть на первом месте.
  16. Нельзя прокладывать горизонтальные фрагменты дымохода более 1 м по длине.
  17. Стыки не должны попадать в перекрытия или слоях кровельного пирога.

Монтируя стальной дымоход, необходимо учитывать вероятность тепловой деформации дымоходной системы. Для этой цели устанавливают гибкий переходник. Если в комплекте оборудования такого элемента нет, можно не фиксировать трубу на кронштейне жестко, а сделать запас на 10-15 мм, иначе при нагревании есть риск смещения дымохода.

расчет тяги дымовой трубы

Если кровля из легковоспламеняющихся материалов, на трубу устанавливают искроуловитель, который делают из металлической сетки, с ячейками до 5Х5 мм. Высоту трубы определяет расстояние от трубы до конька: если оно не превышает 1,5 м, труба всегда возвышается над коньком не менее полметра.

Говоря о с открытой топкой, общепринятое соотношение сечения дымохода и размера проема топки камина (ширина/высота) составляет 1:10. При этом форма сечения должна быть круглой – это оптимальный вариант. В конструкциях с квадратным или прямоугольным сечением в прямых углах возникают завихрения, препятствующие максимальному удалению дыма и приводящие к образованию сажи.

В случае установки печи, диаметр трубы должен быть не меньше диаметра поддувала. Минимальное сечение составляет 100 мм. Когда теплоотдача меньше 3000 ккал/ч сечение по правилам составляет —  140×140 мм, в противном случае — 140×270 мм.

Дымовой ствол должен быть вертикальным, без заужений. Допускается не более двух отклонений от вертикали на угол не более 30°, относом не более 1 метра. В отдельных случаях допустим угол отклонения канала от вертикали до 45°, а относ – до 1,7 метра.

Проблемы с конденсатом не имеют модульные дымоходы. Это конструкции, собранные из отдельных элементов. Для их изготовления применяют различные материалы: углеродистую и полированную высоколегированную нержавеющую сталь, алюминиевый сплав и керамику. Такие устройства могут быть смонтированы внутри уже существующих кирпичных труб при их реконструкции или представлять собой самостоятельные системы, функционирующие внутри или снаружи здания.

Читать далее:  Как сделать кондиционер своими руками в домашних условиях?

Дымовая труба для котельной как сделать расчет размеров

При сборке стального дымохода важно, чтобы модули собирались раструбом вверх, стыки были промазаны герметиком, а внизу установлен конденсатосборник.

Основными признаками хорошего дымохода является качественное сжигание топлива, идеальная тяга, быстрый прогрев стенок и быстрое преодоление порога точки росы. Второе условие соблюдается, если дымоотводящая система хорошо утеплена. Для этого при установке стального вкладыша внутри кирпичного канала советуют его оборачивать специальной минеральной ватой, либо оставлять вокруг воздушную прослойку.

Прежде чем самостоятельно устанавливать дымоход, внимательно ознакомьтесь с рекомендациями. Параметры работы вашей отопительной системы — основа, от которой нужно отталкиваться при расчете. При желании, можно воспользоваться . Но, лучший вариант — довериться грамотным специалистам.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

Таблица размеров сэндвич трубы для дымохода. D – диаметр трубы, H – длина сегмента

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов

Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

  • фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
  • размер теплоизоляции — от сорока до шестидесяти миллиметров;
  • длина трубного изделия — от 0,5 до 1 метра;
  • толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
  • наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
  • внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

https://www.youtube.com/watch?v=YK8P7vyiWD0

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

В продаже есть большое разнообразие:

  • растяжек, хомутов и кронштейнов;
  • опорных площадок и защитных фартуков;
  • оголовок, заглушек и колпаков-флюгарок;
  • кровельных уплотнителей;
  • декоративных накладок узлов прохода;
  • компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
  • ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Предназначением дымохода является отведение продуктов горения и дыма от печи или какого-либо другого отопительного устройства за пределы помещения. Тяга в любом бытовом дымоходе образуется естественным образом и не предполагает применения каких-либо дополнительных устройств.

Дымовая труба для котельной как сделать расчет размеров

Современные дымовые трубы могут быть изготовлены:

  • Из кирпича. Поскольку такая конструкция имеет значительный вес, то для нее необходимо соорудить прочный фундамент.

Совет! Специалисты советуют добавлять известь в состав раствора, применяемого для кирпичной кладки, что позволит избежать образования конденсата, губительно воздействующего на стенки здания.

Дымовая труба, выложенная из кирпича

  • Из сэндвич-труб, которые изготавливаются из двух слоев металла с утеплителем, проложенным между них. В качестве материала для изготовления таких труб чаще всего применяется нержавеющая сталь. Утеплителем же в большинстве случаев выступает базальт.
  • Из полимерных материалов. Такие трубы не следует подвергать воздействию излишне высоких температур, потому использовать такие дымоходы можно для газовых колонок и котельных небольшого размера. При этом, полимерные трубы очень прочны, просты в установке и отличаются невысокой ценой.
  • Из керамики. Таким трубам свойственна высокая прочность, но и стоят они немало. Потому чаще всего их используют для обустройства дымоходов промышленного типа. Ввиду своего значительного веса, такие конструкции, как и кирпичные, требуют закладки фундамента.

Советуем подробнее изучить информацию про коаксиальный дымоход для газового котла.

Внешняя керамическая дымоходная труба блочного типа

Важно! В некоторых ситуациях возможны комбинации материалов, предназначенных для изготовления дымоходов. К примеру, полимерный или металлический дымоход может быть обложен кирпичом

  • порядовка печи;
  • порядовка камина;
  • порядовка барбекю и все в том же духе.
  • обеспечения надлежащей тяги, с помощью которой все вредные для здоровья человека вещества, образуемые в результате горения, выводились за пределы жилого помещения. Если недопустимые вещества будут попадать в дом, то человек может получить сильнейшее отравление, способное привести к летальному исходу;

Выбор типа деаэратора

Современные дымоходы обязаны быть прочными, ведь им приходится выдерживать высокие температуры, обеспечивать дымоудаление при любых температурах, противостоять конденсированию и агрессивным кислотам. Владелец частного дома обычно выбирает один из самых популярных типов дымохода:

  • Из кирпича.
  • Из керамики.
  • Из нержавеющей стали.

Изготавливают дымоходы также из бетона и даже стекла. Стекло – вечный материал, абсолютно не подвергающийся коррозии. Но из-за стоимости пока это вариант будущего. Из соображений экономии иногда устанавливают асбоцементные трубы – экологически- и пожароопасные. Выбор зависит от личных вкусов хозяина дома, а также от вида оборудования, характеристик печи. При выборе типа дымохода надо учитывать:

  • Температуру продуктов сгорания.
  • Давление дымовых газов .
  • Присутствие конденсата.
  • Объем выделяющихся химических веществ.
  • Стойкость труб к самовозгоранию сажи.
  • Необходимое расстояние от системы.

Раньше дымоходы строились из кирпича, (собственно, и альтернативы особой не было). Возведение такой системы требует минимальных затрат: песок, глина, кирпич всегда под рукой. Но сейчас не так легко найти мастера, способного правильно сложить дымоход из кирпича. Если целостность нарушена из-за плохого фундамента, некачественной кладки, есть угроза безопасности дома.

Кирпичный дымоход ─ вариант бюджетный (хотя печник-профессионал обойдется дороже сэндвич-дымохода из стальных труб), но применять его стоит только в комплекте с котлом на твердом топливе. Кирпичные стены при качественной сборке спокойно переносят высокие температуры. Если в трубе загорается сажа, дымоход из кирпича существенно не пострадает.

Котлы на жидком или газовом топливе, а также пеллетные и пиролизные системы рекомендуют обеспечивать керамическими дымоходами – основными конкурентами кирпичных, ─ прочными, не поддающимися коррозии и удивительно долговечными (плюс все преимущества стальных систем).

Элементы таких дымоходов ─ это керамическая труба, изоляционный слой из минеральной ваты и легкого кожуха – пенобетона или нержавейки. Стоимость керамических дымоходных систем несколько выше остальных видов, но все окупается их длительной эксплуатацией. Монтаж дымохода из керамики надо выполнять очень тщательно и аккуратно, согласно рекомендациям производителя. К отдельным моделям, например, требуется усиление фундамента.

Керамический дымоход

Если сравнивать цены, то бюджет сборки дымохода из сэндвич-труб ─ от 1200 до 5 000 руб. за метр (в зависимости от производителя, диаметра трубы). Стоимость комплекта из керамики – на порядок выше: от 40 000 руб.

Если котел устанавливают в помещении, где нет канала для дымохода, оптимальным выбором будет стальной дымоход-сэндвич. Он менее долговечен, чем керамика, но свои функции ─ отведение продуктов горения ─ выполняет успешно. Главные достоинства стальных дымоходов:

  • Небольшая масса.
  • Сравнительно низкая стоимость.
  • Не подвержен засорению.
  • Не требует специального помещения.
  • Простота в установке и обслуживании.
  • Разные варианты монтажа.
Стальной дымоход сэндвич

Кирпичные и керамические дымоходы массивны, что обеспечивает нагрузку на фундамент. Как правило, для таких типов создают дополнительный фундамент, не связанный с главным. Поэтому грамотный монтаж дымовой трубы в котельной частного дома требует правильных инженерных расчетов.

Внимание! При параллельной эксплуатации двух котлов с различными характеристиками выбирают дымоход, рассчитанный на более высокие нагрузки. Стальные трубы с тонкими стенами, например, не используют для котлов на твердом топливе: сталь может быстро прогореть.

  1. Буквой Fобозначается площадь портала камина, она равна 75 х 58 = 4350 квадратных сантиметров.
  2. Малой буквой fобозначается площадь сечения дымохода, имеется в виду его внутренняя проходная часть. Это составит 12,8 х 25,8 = 330,24 квадратных сантиметра.

Берем отношение F/f = 7,6%. Теперь смотрим по графику, что у нас получается…  Из рисунка видно, что прямоугольный дымоход в этих условиях не будет работоспособен, то есть необходимо выбрать круглый дымоход такого же сечения, причем высота трубы должна быть не ниже 17-ти метров. Великовато для частного коттеджа?

Тогда сделайте площадь дымохода чуть больше, чтобы процент уместился в расчетную высоту или замените круглым сечением. Дымоходы диаметром 80 мм, например, имеют площадь 50,24 квадратных сантиметра, этого будет маловато. Тогда лучше исходить из обратного условия минимально необходимого диаметра. Его легко найдем из заданной высоты. (См. также: Изготовление каминов своими руками)

D= √4 х f / П = √4 х 370 / 3,14 = 21,7 см.

Вот так можно рассчитать сечение дымохода в зависимости от размера портала. Брать лучше с запасом. И здесь вот какой еще момент. В качестве дымоходов используются следующие материалы:

  1. Стекло.
  2. Керамика.
  3. Сталь.
  4. Асбоцемент.

Из кирпича сложить круглый дымоход будет сложновато. В этом свете выбирайте подходящий материал, но учтите, что при сжигании в топке газа или дизельного топлива, следует отбросить в сторону асбоцемент, а стеклянные дымоходы стоят очень дорого. В этом случае следует отдавать предпочтение стали, которая устойчива к воздействию агрессивных сред. (См. также: )

Деаэратор
предназначен для удаления из обрабатываемой
воды коррозионно-агрессивных газов
кислорода и свободной углекислоты.
Выбор типа деаэратора проводят по
таблице, приложение Д.

Молниезащита дымовой трубы. Проверка молниезащиты.

Экология потребления. Усадьба: Дымовые трубы, как самые высокие элементы крыши, при прямом попадании молнии с высокой вероятностью примут удар на себя. Учитывая то, что современные котельные агрегаты для частных домов имеют электронные блоки управления с микропроцессорными схемами, которые неизбежно пострадают при заносе в газоотводную трубу электропотенциала от разряда, необходимость защиты труб от молний понятна.

Дымовые трубы, как самые высокие элементы крыши, при прямом попадании молнии с высокой вероятностью примут удар на себя. Учитывая то, что современные котельные агрегаты для частных домов имеют электронные блоки управления с микропроцессорными схемами, которые неизбежно пострадают при заносе в газоотводную трубу электропотенциала от разряда, необходимость защиты труб от молний понятна.

Опасность от самого разряда молнии и возникающего электромагнитного поля, пусть кратковременного – на микросекунды, но при этом высокой напряженности, еще не все. Даже если разряд будет отведен организованной молниезащитной системой, без внутренней защиты электромагнитный импульс, наведенные токи и влияние избыточных напряжений от растекания тока вероятнее всего, будут иметь для электроники фатальные последствия.

Внутренняя молниезащита необходима всем электрическим и электронным системам дома, и решается эта защита в комплексе – установкой систем уравнивания потенциалов, дополнительной установкой УЗИП и ограничителей перенапряжений ОПН для микропроцессорной электроники.

Но в комплекс мер входит и внешняя молниезащита, которая устанавливается для обеспечения пожарной безопасности дома, предотвращения термических и динамических разрушений, а главное – для безопасности жильцов. Молниезащита может быть активной (дорогостоящее и сложное решение) и пассивной. Пассивную защиту может смонтировать и сам владелец дома, воспользовавшись при недостатке знаний и технических навыков помощью специалистов по молниезащите и заземлению.

Даже в наше время не все частные дома имеют систему молниезащиты. Строительные нормы и правила не требуют обязательного оснащения индивидуальных домов защитой от молнии, и этот факт не может не удивлять.

Любое жилище человека так же нуждается в защите от этого грозного природного явления, как и любая котельная или многоквартирное, или общественное здание. Тем более, что в сегодняшнем частном доме количество токопроводящих элементов и коммуникаций только растет, но не уменьшается.

Дымовая труба для котельной как сделать расчет размеров

Кровля – сталь или металлочерепица, трубопроводы и проводка, водосточные системы и кабельный обогрев на крышах, чердаках и фасадах домов – кратчайшие пути для атмосферных зарядов.

Частным домам так же, как и любым другим сооружениям, необходима система перехвата молниевого разряда и его безопасный отвод в землю, минуя все конструкции дома. Владельцы домов это прекрасно понимают, и молниеотводы на крышах коттеджей давно уже не редкость.

Молниезащита, как правило, монтируется по проекту и расчету для конкретного здания, комплектно, из оборудования заводского изготовления. Но основные элементы молниезащитных систем частных домов – это полосовая сталь, или уголок для электродов заземления и омедненный или оцинкованный провод для токоотводов.

Молния, как известно, по своей природе «выбирает» высокие элементы крыш. Защита необходима на уровне дымовых и вентиляционных труб, антенн, намного реже самыми высокими являются фронтоны и острые архитектурные элементы зданий.

Кирпичные дымовые трубы (или керамические – нетоковедущие) защищают установкой стержневых молниеприемников, реже – тросовой системой.

Металлические, или имеющие металлические оголовки или дефлекторы, дымовые трубы защищают, соединяя оголовок, который и будет выполнять роль молниеприемника для трубы, и общий молниеприемник крыши – трос, сетку или стержень, установленные на коньке. Но соединение металлической трубы дымохода котла современной модели, имеющего электронный блок управления с микропроцессорной схемой, таким упрощенным образом выполнять нельзя.

Поэтому решают молниезащиту газоотводных труб для котлов, работающих с электронными системами контроля и управления – по другой схеме. Отдельно стоящие вертикальные молниеотводы дистанцированы от труб посредством специальных элементов крепления, выполненных из влагоустойчивых, прочных электроизоляционных материалов.

Минимум расстояния от молниеприемника до наружной грани трубы 450 мм, для гарантии невозможности искрового разряда от стержня молниеприемника – к стали трубы. Заземление металлических труб выполняется не напрямую в наружном ограждающем контуре, а через СУП (система уравнивания потенциалов).

Дымоход для твёрдотопливного котла

Все крышевые антенны и вентиляционные трубы, подсоединенные к электронным блокам управления, защищаются по аналогичным схемам.

Наружные элементы из вентиляционных труб, дымовых труб и антенн, установленные не на крышах, а на фасадах домов, тоже оборудуются молниезащитой.

Металлические крыши защищают от прямого удара молний системой из горизонтальных и вертикальных молниеприемников. Металлические кровельные покрытия индивидуальных домов, как правило, не могут служить частью молниезащитной системой, поскольку не дотягивают до параметров, при которых такая схема разрешена.

Толщины листового металла кровли недостаточны, чтобы выдержать удар молнии без прожога, а нижележащие конструкции – обрешетки и стропильная система деревянные и легко загораются. Поэтому металлическую кровлю защищают так же, как и тонкостенную сталь дымоходных и вентиляционных труб. Металлоконструкции из стали малой толщины не выдержат прямого разряда, а прожог и расплавление может вызвать воспламенение и разрушение конструкций дома.

Читать далее:  Инструкция по монтажу короба для труб в ванной

Термическая устойчивость молниеприемников и токоотводов обеспечивается минимумом толщины стали 4 мм, и диаметра стержневых молниеотводов — 6 мм. Также рассчитываются элементы молниезащиты и на прочность – ветровые и снеговые нагрузки, с запасом прочности на форс-мажор в виде обледенения и падение снежного пласта.

К токоведущим элементам молниезащитной системы подсоединяют все металлоконструкции крыши – водосточную систему из труб и желобов, металлокаркасы встроенных окон мансард и люкарны.

Токоотводы опускают на землю и соединяют с заземляющим контуром и заглубленной в грунт системой электродов, которые и обеспечивают безопасное растекание тока в землю. Для электродов применяют круглую сталь минимальным диаметром 12 мм, или уголковую сталь с полкой от 4 мм толщины. Глубина забивки электродов – расчетная, по значениям электросопротивления конкретных грунтов основания, обычно эта глубина находится в пределах от 2,5 до 3 метров. Все подземные элементы молниезащиты должны быть стойкими к коррозии. Оцинкованная сталь для проводников, зажимов и крепежа более долговечна.

Молниезащита крыши выполняется в комплексе с защитным заземлением электропроводок. Нормативы допускают совмещение и соединение заземляющих элементов крыш с заземлением электрических проводок в уровне земли и на глубине, в грунте.

О компании » Блог » Проверка молниезащиты котельной, проверка устройства молниезащиты

Средства коммуникации продвигают нашу повседневную жизнь, сводя на нет эффективность стереотипных конструкций. Обусловленная важностью по безопасности, система молниезащиты любых зданий требует периодических проверок.

Согласно п. 1.14 РД 34.21.122-87 «Инструкции по устройствам молниезащиты зданий и сооружений» проверки должны проводиться не реже чем один раз в год. Котельные — не исключение из правил.

Дымовая труба котельной, пожалуй, является участком, который находится под перманентным воздействием неблагоприятных факторов внешней среды. В частности, опасность ее поражения молнией достаточно велика. Устройства ее молниезащиты должны быть все время в готовности предотвратить удары стихии.

– визуальный осмотр один раз в полгода видимых элементов заземляющих устройств;

– осмотр, один раз в 12 лет с выборочным вскрытием грунта.

Таким образом, в соответствии с Правилами, визуальная проверка молниезащиты дымовой трубы должна осуществляться один раз в полгода.

В частности, обязательному осмотру подлежит молниеприёмник на вершине дымовой трубы. В случае новых построек, первая проверка должна осуществляться непосредственно сразу после монтажа молниезащиты. Так же необходимо, чтобы наши специалисты присутствовали при монтаже подземных заземляющих контуров. На основе осмотра специалисты нашей электролаборатории составят протокол заключения.

1 Замер системы: заземление – молниеприёмник;

2 замер сопротивления в болтовых соединениях;

3 проверка заземления;

4 проверка целостности и отсутствия коррозии на элементах системы (токоотводы, молниеприёмник, места контактов между ними);

5 проверка на соответствие смонтированной системы молниезащиты с проектной документацией;

6 проверка механической целостности и прочности сварных соединений методом простукивания;

7 замер сопротивления каждого отдельно взятого заземлителя молниеотвода;

• замер сопротивления по трёхполюсной схеме;

• замер сопротивления по четырехполюсной схеме;

Проверка заземления проводится при условии максимального сопротивления грунта – в условиях наибольшего промерзания или при сухой погоде.

По результатам осмотра наши специалисты оформляют протокол проверки, который являет собой свидетельство исправности системы молниезащиты.

Пример расчета трубы

И, наконец, расчет дымовых труб на конкретном примере. Дымоход в нашем случае представляет собой металлическую изолированную трубу.

  • 1.Предположим, что печи на 1 час работы требуется 10 кг дров, (влажность топлива 25%).
  • 2. Объем газов (V) в нормальных условиях — 10 м³/кг (с учетом коэффициента избытка воздуха).
  • 3.Температура на входе ─ 150 градусов. Значит , Vг = (10∙10∙1.55)/3600. После всех вычислений объем газов ─ 0, 043 м³/сек.
  • 4. Если скорость газов за 2м/сек., можно вычислить диаметр трубы дымохода:

Схема монтажа дымохода для твердотопливного котла

Все полученные результаты надо подставить: dт = √4∙0.34∙0.043∙(1 150/273)/3.14∙10∙3600. После всех вычислений, получаем необходимый диаметр: 0.165 м.

Вычисление самотяги

Определяем степень охлаждения газа на 1 м дымохода. Учитывая, что за час печь расходует 10 кг топлива, рассчитываем мощность: Q =10∙3300∙1.16 = 38.28 кВт.

Тепловой коэффициент нашей трубы ─ 0.34. Следовательно, потери на одном метре: 0,34:0.196=1,73 градусов.

Отсюда получаем газовую температуру у выхода из ствола 3 м (из 5 м общей трубы исключаем 2 м печи): 150-(1.73∙3)=144,8градусов.

Значение самотяги при определении плотности воздуха, при 0 градусов ─ 1.2932, при 144,8 градусов ─ 0,8452. Вычисляем: 3∙(1,2932-0,8452). Итак, естественный напор газов ─ 1,34 ммН2О. Для эффективного использования дымохода вполне достаточно таких характеристик.

Для чего требуется расчет дымохода

Составление проектной документации дымовых труб промышленного назначения сопровождается поэтапным выполнением сложных расчетов.

На этом этапе проектирования определяется минимальные показатели пропускной способности конструкции. Этот параметр должен иметь такое значение, которое позволяет беспрепятственно проходить и удаляться в атмосферу продуктам сгорания топлива при работе котельной с максимальными нагрузками.

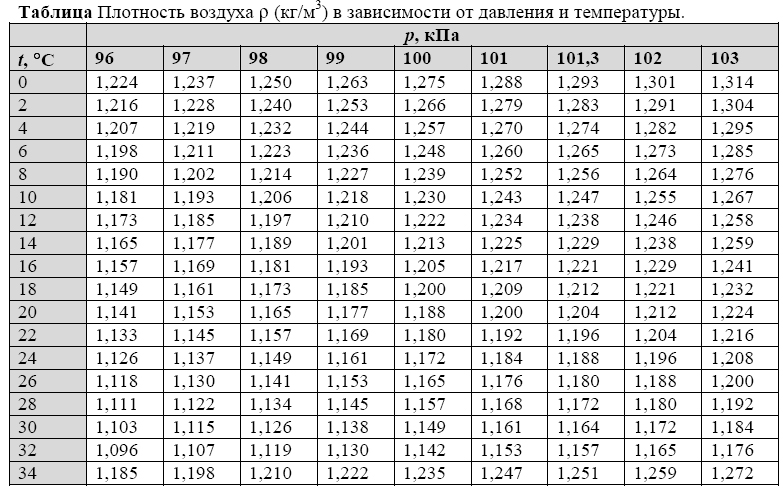

Плотность воздуха для определения силы тяги

Неправильные расчеты пропускной способности могут спровоцировать скопление газов в каком-либо котле или в тракте.

Аэродинамические расчеты дымовой трубы, выполненные на профессиональном уровне, позволяют дать объективную оценку эффективности дутьевой, тяговой системы, перепадам давления в воздушном и газовом тракте.

Результатом проведенных расчетов становятся профессиональной определение оптимальной высоты и диаметра дымовой трубы, а также наиболее выгодные параметры отдельных участков и элементов на газо-воздушном тракте.

Для расчета нужно определить такие параметры:

  1. Длина. Первым делом вам необходимо обязательно определить максимальную высоту здания, сколько метров до конька крыши в том самом месте, где предполагается выход будущей трубы. Потому что от длины будут зависеть одни из самых важных характеристик будущей системы. Учитывайте тот факт, что слишком высокие каналы попросту будут «съедать» тягу, в итоге к источнику тепла будет она добираться с меньшей скоростью, а значит гореть ваша печь, будет намного хуже. Кроме того, «страшны» и слишком низкие дымоходы по отношению к кровле, об этом подробней будет ниже.
  2. Диаметр дымохода (сечение). Что касается данного параметра, то здесь нужно учитывать не столько сами размеры, сколько первоначально форму самой трубы. Не забывайте важное условие, если вы хотите получить качественную дымоходную систему, работающую по всем правилам, то труба должна быть цилиндрическая. То, есть стенки обязательно делайте круглыми, чтобы сажа и копоть меньше задерживалась в канале. Тем самым, вы отталкиваете момент . Что касается размера (диаметра), то его выбирать нужно исходя из сечения главного выходящего патрубка печи либо котла. Использовать трубы с диаметром больше или меньше патрубка, не рекомендуется. Высокая вероятность разгерметизации.

Поэтому обращайте внимание на любые тонкости, изучайте теорию, чтобы потом можно было без проблем узнать и определить, как самостоятельно рассчитать дымоход.

Формула расчетов: сечение дымохода прямопропорционально размерам топки и составляет 1:1,5. Кстати, сечение дымохода не должно быть меньше сечения поддувала.

Такими простыми вычислениями и просчетами можно самостоятельно определить сечение дымоходной трубы. Кстати, качество печи или камина, его эксплуатационные свойства зависят и от высоты дымохода, но здесь можно придерживаться другого правила: чем он выше, тем лучше тяговые свойства отопительного прибора, причем не имеет значения, сделали вы его самостоятельно либо приобрели готовым у производителя

формула 2

Более того, с увеличением сечения дымоходного отверстия тяговые свойства увеличиваются прямопропорционально, а соответственно, скорость сгорания топлива тоже будет увеличена, так что этот факт во внимание тоже следует принимать, не нужно делать дымоходное отверстие с большим сечением, чем нужно.

Что касается расчетов дымоходного отверстия для больших зданий и сооружений, то в данном вопросе лучше обратиться к профессионалам. Это необходимо для того, чтобы ваш отопительный прибор обогревал не только часть помещения или сооружения, но и полностью все строение. Более того, при многоэтажном строительстве дымоход нужно правильно планировать, а для этого нужно обладать не только знаниями, но и опытом.

  • оптимизации получаемого тепла в соотношении затраченного топлива. Если большая часть прогретого воздуха будет выходить в дымоход, то для прогрева помещения потребуется большее количество дров. При правильном соотношении топлива и получаемого тепла прогретый воздух будет максимально нагревать стенки печи и дымоходного канала, что позволит сократить затрачиваемые ресурсы;
  • расчет дымохода также требуется для максимальной возможности обеспечения противопожарной обстановки. Сильно нагретый воздух, выходящий из дымового канала, или малая тяга могут привести к попаданию искр на горючие поверхности, что неминуемо приведет к возникновению возгорания.

Отопительный прибор с правильно рассчитанным и установленным дымоходом

Проведение расчета параметров трубы позволить не только сэкономить на топливных ресурсах, но и обеспечить комфортное и безопасное нахождение людей в жилом помещении.

Составление проектной документации дымовых труб промышленного назначения сопровождается поэтапным выполнением сложных расчетов.

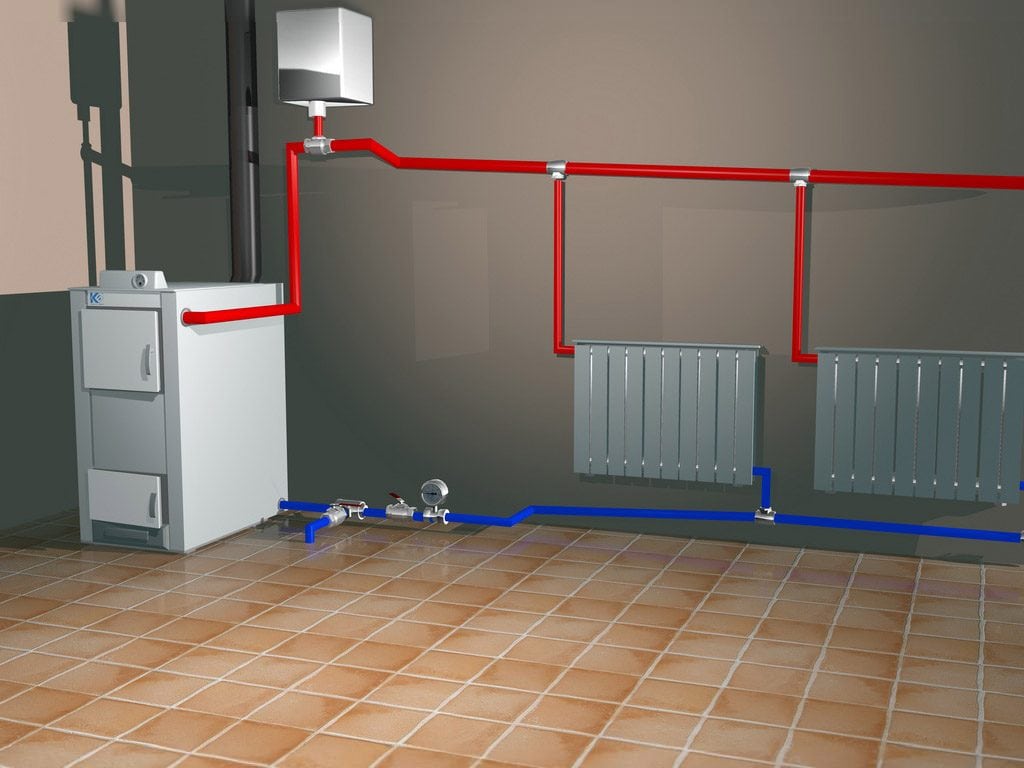

Твёрдотопливный котёл для отопления

На этом этапе проектирования определяется минимальные показатели пропускной способности конструкции. Этот параметр должен иметь такое значение, которое позволяет беспрепятственно проходить и удаляться в атмосферу продуктам сгорания топлива при работе котельной с максимальными нагрузками.

Неправильные расчеты пропускной способности могут спровоцировать скопление газов в каком-либо котле или в тракте.

Аэродинамические расчеты дымовой трубы, выполненные на профессиональном уровне, позволяют дать объективную оценку эффективности дутьевой, тяговой системы, перепадам давления в воздушном и газовом тракте.

Результатом проведенных расчетов становятся профессиональной определение оптимальной высоты и диаметра дымовой трубы, а также наиболее выгодные параметры отдельных участков и элементов на газо-воздушном тракте.

Чтобы вычислить размеры дымовых труб, состоящие из высоты дымохода и диаметра поперечного сечения надо знать основные параметры используемого отопительного прибора.  Найти необходимые значения можно в сопроводительной документации приобретаемого оборудования.

Высота дымовой трубы влияет на работоспособность приборов отопления. Минимальный размер дымохода (по основополагающим документам – СНиПам) составляет 5 м. Если дымоход меньше указанной величины, то устройством не будет вырабатываться необходимая естественная тяга. Однако слишком большой высоты дымоходы делать не рекомендуется. В этом случае тяга дымовой трубы также снижается за счет медленного прохождения и остывания дыма.

Расчет тяги дымовой трубы применяется для строительства промышленных дымоходов, причем подразумевает сложнейшую систему расчетов. Для частного небольшого строения этот показатель ничтожен.

В частных домах расчет высоты дымовой трубы основывается на следующих правилах:

  1. общая длина дымовых труб должна составлять от основания до конечного грибка более 5 м;
  2. если дымоход выходит на плоскую крышу, то он должен возвышаться над ней на 500 мм;

Схема расположения дымохода на плоской кровле

  1. если на скатной крыше дымоход выводится не далее 1,5 м от крышного конька  или если на крыше есть дополнительное ограждение, то окончательное звено трубы должно быть выведено на 500 мм за уровень самой высокой конструкции;
  2. если на скатной крыше дымоход располагается в пределах 1,5 – 3 м от свода крыши, то высота дымоотводящей трубы должна быть с ним на одном уровне;
  3. если на скатной крыше дымоход выводится на расстояние более 3 м от крышного конька, то высота трубы должна рассчитываться таким образом, чтобы горизонтальная линия уровня конька крыши и линия, соединяющая конек крыши с дымовой трубой образовывали угол, приблизительно равный 10º.

Схема для расчета высоты дымоходной трубы

Следует отметить, что располагать дымоходную трубу нельзя вблизи мансардных окон, дверей и так далее. Это может повлечь попадание искр в строение, особенно при сильном ветре и привести к возгоранию.

Высота дымохода, располагающегося на крыше строения, рассчитывается с соблюдением существующих правил пожарной безопасности.

Чтобы рассчитать диаметр дымовой трубы потребуется:

  1. определить количество топлива, сжигаемого в отопительном приборе за 1 час. В большинстве случаев этот параметр указывается в характеристике, прилагаемой к отопительному оборудованию при покупке. Самостоятельный расчет этого показателя представлен ниже;
  2. температурный показатель газа, располагающегося на входе в дымоход. Параметр можно найти в дополнительной характеристике оборудования. В большинстве случаев он принимается равным 150ºС — 200ºС;
  3. скорость прохода газа в дымовой трубе составляет 2м/с;
  4. высота дымохода;
  5. показатель естественной тяги принимается равным 4 Па на 1 м дымохода.

Таким образом, сечение дымовой трубы зависит исключительно от количества топлива, сжигаемого при работе оборудования.

F=(π*d²)/4

d²=4*F/π

Vгаза=B*Vтоплива*(1 t/273)/3600, где

  • В – количество топлива в килограммах, которое сжигается за 1 час времени (кг/час);
  • Vтоплива – табличный коэффициент, зависящий от вида топлива (найти его можно в ГОСТе № 2127 или в таблице ниже);
  • t – температура газа, зафиксированная на выходе из трубы (также приведена в таблице).

Значения табличных коэффициентов

Площадь сечения (F) находится как отношение V газа к скорости движения газов в трубе (W), то есть

F=Vгаза/W

d²=(4*Vгаза)/π*W

Например, для отопления сооружения в течение часа требуется 10 кг дров, влажность которых приблизительно составляет 25%. Поправочный коэффициент на такой вид топлива, исходя из вышеуказанной таблицы, равняется 10. Температура газа, зарегистрированная на выходе в дымоходную трубу, принимается равной 150ºС.

Тогда расчет дымовой трубы котельной будет следующим:

  1. 1 150/273=1,55
  2. Vгаза=10*10*1,55/3600=0,043
  3. d²=(4*0/043)/3,14*2=0,027
  4. d=0,165

формула 1

То есть при определенных условиях диаметр дымоходной трубы должен быть не менее 165 мм.

Для того чтобы не осложнять обустройство дымохода сложными расчетами, можно воспользоваться разработанными специалистами нормативами:

  • для обогревательного оборудования, мощность которого составляет менее 3,5 кВт подойдет дымоход, размеры которого не менее 0,14*0,14м;
  • если заявленная мощность отопительного котла находится в границах 3,5 кВт – 5 кВт, то параметры дымовой трубы должны быть не менее 0,14*0,20 м;
  • если для обогрева помещения используются приборы мощностью от 5 кВт до 7 кВт, то сечение применяемой дымоходной трубы не должно составлять менее 0,14*0,27 м.

Если при строительстве дымохода известна мощность отопительного прибора, то для определения сечения трубы можно воспользоваться подсчитанными специалистами данными. Если мощность отопительного оборудования неизвестна, то необходимо провести расчеты по указанной схеме.

Определение тяги

Значения главных и эквивалентных напряжений в элементах конструкции дымовой трубы представляются в таблице результатов расчета «Главные и эквивалентные напряжения».

Значения главных и эквивалентных напряжений от комбинаций представляются в таблице результатов расчета «Главные и эквивалентные напряжения от комбинаций».

Читать далее:  Виды герметиков для ванной советы по выбору и применению

На проходящей через произвольную точку тела и произвольно ориентированной площадке, нормаль к которой v имеет направляющие косинусы l, m, n с осями x, y, z, действует нормальное напряжение sv и касательное напряжение tv с равнодействующей Sv.

Существуют три таких взаимно перпендикулярных площадки, на которых касательные напряжения равны нулю. На этих площадках, называемых главными, действуют главные напряжения s1, s2 и s3.  При этом имеется в виду, что s1³s2³s3.Известно также, что главные напряжения обладают экстремальными свойствами, а именно — на любой площадке результирующее напряжение Sv£s1 и Sv³s3.

Для характеристики напряженно-деформированного состояния используется коэффициент Лоде-Надаи

принимающий значение 1 при чистом сжатии, 0 при чистом сдвиге и -1 при чистом растяжении.

При выводе результатов расчета главные напряжения s1³s2³s3 обозначаются как N1³N2³N3 а для углов Эйлера введены обозначения: q — ТЕТА, y — PSI, j — FI.

Для плит и оболочек главные напряжения определяются на нижней (Н), срединной (С) и верхней (В) поверхностях. Положение главных площадок характеризуется углом наклона главного напряжения N1 к оси X1.

Главные напряжения в стержневых КЭ определяются по формуле

Здесь sx, tx и ty  нормальное и касательные напряжения в характерных точках контура поперечного сечения стержня.

hc = H*(ρв – ρг):

  • где Н является высотой дымовой трубы, начиная от дымового отверстия в твердотопливном котле;
  • ρв – плотность воздуха;
  • ρг – плотность угарных газов.

ρв = ρну*273/(273 t):

  • где ρну является плотностью воздуха при стандартных условиях (равняется 1,2932 кг/м³);
  • t является температурой наружной среды (лучше брать температуру 20 °С, поскольку является наихудшим условием работы).

Для определения ρг нужно воспользоваться специальными табличками «Значения плотности воздуха, которые приведены к рабочим условиям». Для этого нужно найти среднюю температуру угарных газов в дымовой трубе.

θср = (θ1 θ2)/2, где:

  • θ1 температура угарных газов на входе в трубу (этот показатель берется из технической документации);
  • θ2 является температурой дыма на выходе дымохода.

где B является коэффициентом, который зависит от материала дымохода. Имеет значение:

  • 0,85 для неизолированной металлической трубы;
  • 0,34 для изолированной металлической трубы;
  • 0,17 для кирпичного дымоотвода с толщиной 0,5 кирпича.

Q является мощностью твердотопливного котла.

Пример определения тяги для металлической изолированной трубы длиной 10 м. Из твердотопливного котла выходят угарные газы температурой 250 °С. Мощность устройства на твердом топливе 40 кВт.

θср = (250 233)/2 = 241,5 °С.

При θср = 241,5 °С ρг = 0,6881 кг/м³.

ρв = 1,2932*273/(273 20) = 1,2049.

hc = 10*(1,2049-0,6881) = 5,168 мм. в. ст. В переводе на Па эта цифра составляет 50,66 Па.

Для твердотопливного прибора мощностью 40 кВт и диаметром дымохода 320 мм такая тяга является слишком большой. Поэтому нужно уменьшить длину дымовой трубы на 2-3 м. Диаметр 320 мм был взят из табличек некоторых производителей. Его размер является ориентировочной цифрой.

Немного о безопасности

К безопасной эксплуатации дымоходной системы предъявляются свои требования. Не рекомендуется растапливать печь легковоспламеняющимися материалами типа горючих жидкостей. В котлах на твердом топливе нельзя закладывать дрова, превышающие габариты топки.

В быту не стоит приспосабливать систему дымохода для сушки белья, так как нарушение ее герметичности чревато серьезными последствиями. Прочищать дымоход, выжигая сажу, также опасно для дома. Нельзя чистить дымоход хлорсодержащими веществами. Попытки заливать водой огонь в топке могут повредить оборудование.

При эффективном и регулярном использовании печей дымоход надо чистить и диагностировать . Если игнорировать этот момент, сажа может воспламеняться, это не каждый дымоход выдержит. Эксплуатируя отопительный котел, надо строго соблюдать рекомендации производителя, не пытаясь использовать отопительный прибор не по назначению.

Общие положения

  • Высота трубы от до места выхода составляет около 5 метров. При плоской кровле трубу строят высотой не менее 50 см
  • При нахождении трубы относительно конька в шаге полутора метров, высота трубы может быть 50 см по отношению к последнему или ограждающему препятствию, это относится к скатным кровлям. При расстоянии от 1,5 м до 3 м до конька, высота трубы не должна превышать его. При расстоянии больше 3 м от линии конька для определения высоты трубы проводится линия под углом 10 градусов относительно горизонта.
  • При наличии рядом высоких строений высота трубы при дровяном отоплении строится выше крыши рядом стоящего строения.
  • Вентиляционные каналы по забору воздуха, расположенные вблизи дымохода, должны иметь с ним одинаковую высоту.

Есть несколько рекомендаций по местонахождению дымоходной трубы и ее монтажу. Не следует располагать дымоходные трубы вблизи мансардных окон, дабы избежать при порывах ветра попадания угарного газа и продуктов горения в помещение. Внешнюю часть дымохода из нержавеющей стали не следует крепить жестко к крыше или стропильной конструкции, в случае сильного порыва ветра может быть повреждена вся конструкция крыши.

Выводы

Загородный дом трудно представить без печи, а значит, и дымохода – украшения дома, сложного инженерного оборудования, постоянного источника тревог. Неутешительная статистика свидетельствует, что неисправность печного отопления – основная причина пожаров в загородных домах, 70% бань горят из-за неправильно устроенных дымоходов. Что надо знать при возведении канала дымоудаления?

  1. Кирпичный дымоход уже не соответствует современным требованиям: необходим хороший фундамент и грамотный мастер.
  2. Стальной сэндвич-дымоход – современный и бюджетный вариант, но не так долговечен.
  3. Дымоход из керамики долговечен, не коррозирует, но дороже остальных.
  4. Дымоход из стекла – самый надежный и дорогостоящий, поэтому мало распространен.
  5. Дымоход из асбоцемента устраивать нельзя – канцерогенен и пожароопасен.
  6. Модульные системы легко собирать и обслуживать. Дымоход может быть в доме и снаружи – главное соблюдение правил пожарной безопасности.
  7. Любой дымоход требует профилактики, в идеале – 2 раза в год.

Задымление, обратная тяга, пожар, просто не работающая система – возможный результат безответственного и непродуманного отношения к устройству дымохода, поэтому от грамотной сборки во многом зависит эффективность работы отопления, долговечность и безопасность его эксплуатации. Если осуществлять монтаж непродуманно, это может привести к катастрофическим последствиям.

Как рассчитывается дымовая труба

Для того, чтобы произвести вычисление размеров дымовых труб, необходимо ориентироваться в параметрах отопительного прибора. Основными размерами дымоходов являются диаметр поперечного сечения и высота. Эти данные находятся в сопроводительной документации оборудования.

Рекомендуем изучить материал по сборке вермикулитового дымохода своими руками на нашем сайте.

От данного параметра напрямую зависит работоспособность отопительных приборов, потому выполнение расчетов высоты дымовой трубы является очень важным. По документации СНиП минимальной высотой дымохода является 5 метров. Если труба будет меньше данной величины, то в ней не будет возникать необходимой естественной тяги.

Расчет высоты дымоходной трубы

Серьезный расчет дымовых труб используется в промышленном строительстве. Здесь применяется очень сложная система вычислений. При частном же строительстве требований обычно гораздо меньше, и расчет высоты дымохода предполагает следование таким правилам:

  • От основания до самой высокой точки длина должна превышать 5 метров.
  • При выходе на плоскую крышу, дымоход должен возвышаться над ней минимум на 50 см.
  • Если дымовая труба возводится на скатной крыше с расстоянием более трех метров до крышного конька, то расчет ее высоты осуществляется таким образом: линия, соединяющая конек крыши с дымоходом, и горизонтальная линия конька крыши должны быть расположены друг к другу под углом 10 градусов.

Совет! Настоятельно не рекомендуется располагать дымоход возле мансардных окон и дверей, поскольку в случае сильного ветра это может привести к попаданию искр в здание.

Основные виды сечений дымовых труб

Для того, чтобы осуществить расчет тяги дымовой трубы, необходимо предварительно определить ее диаметр. Для того, чтобы не осуществлять сложных расчетов, вы можете воспользоваться следующими рекомендациями специалистов:

  • Если мощность обогревательного оборудования не превышает 3,5 кВт, то вам будет вполне достаточно дымохода, размерами 0,14 на 0,14 метра.
  • Если отопительный котел имеет мощность в пределах 4-5 кВт, то в таком случае оптимальные размеры дымовой трубы будут составлять 0,14 на 0,2 метра.
  • При использовании мощного оборудования с показателями в пределах 5-7 кВт, сечение дымоходной трубы должно составлять минимум 0,14 на 0,27 метра.

формула 3

Совет! Если вам известна мощность используемого отопительного прибора, то вы можете смело пользоваться рекомендациями специалистов, приведенными выше. Если же мощность неизвестна, то для определения оптимального сечения придется проводить соответствующие расчеты.

Для того, чтобы правильно рассчитать сечение дымовой трубы, вам необходимы следующие данные:

  • Количество топлива, сжигаемое в приборе в течение часа. Чаще всего данный параметр можно прочитать в характеристиках оборудования.
  • Показатели температуры газа на входе в дымоходную трубу. Данный параметр также можно найти в характеристиках оборудования. Чаще всего он колеблется в пределах 150-200 градусов по Цельсию.

Расчет сечения труб для каминов в зависимости от их высоты

  • Высота дымохода.
  • Скорость прохождения газа по трубе.

Примечание: По умолчанию данный показатель составляет 2 м/с.

  • Показатели естественной тяги. Обычно данный параметр принимается как 4 Па на каждый метр длины дымохода.

Основным параметром в расчете сечения трубы является количество сжигаемого топлива. Осуществляя расчет диаметра дымохода, следует пользоваться следующей формулой: F=(π*d²)/4. Таким образом, чтобы узнать диаметр, выводим на основании данной формулы новую: d²=4*F/π. Используя ее, вы уже сможете определить сечение трубы, необходимое для вашего отопительного оборудования.

Основные показатели горения топлива в зависимости от его вида

  • если мощность ниже 3,5 кВт, то будет достаточно дымохода сечением 0,14х0,14 м;
  • при мощности в четыре-пять кВт оптимальным будет сечение 0,14х0,2 м;
  • при мощности в пять-семь кВт – 0,14х0,27 м.

Проведение расчета сечения дымовой трубы требует следующих данных:

  • количества топлива, потребляемого за один час (сведения содержатся в паспорте оборудования). Этот параметр рассматривается как основной;
  • показателей температуры газа, входящего в трубу (также паспортные данные, порядка 150-200º С);
  • высоты дымохода;
  • скорости движения газа в трубе, обычно принимаемой за 2 м/с;
  • показателя естественной тяги, принимаемого, по общему правилу, за 4Па.

Рассчитать его несложно, умножив высоту дымовой трубы на разность плотностей атмосферного воздуха и дымового газа.

формула 4

d2 – искомая величина площади поперечного сечения; V – объем газа; W – скорость движения газа в трубе.

S – площадь сечения; m – величина расходуемого в течение часа топлива; ρ – плотность газов в дымовой трубе. Как правило, упрощая расчеты, ее принимают как равную плотности воздуха; w – скорость газов в дымовой трубе. В случаях, когда величину диаметра дымовой трубы необходимо определить с высокой точностью, лучше прибегнуть к помощи специалистов, обладающих необходимой квалификацией. Для обустройства дымохода для частного домовладения вполне достаточно будет придерживаться рекомендаций самого общего характера.

Проведение аэродинамического расчета дымовой трубы, осуществленное достаточно квалифицированно, позволяет рассчитывать на многолетнее успешное функционирование отопительной системы. Добившись хорошей естественной тяги и высокой пропускной способности, можно не беспокоиться, что дымоход будет забиваться сажей и требовать ремонта.

Грамотно проведенные расчеты обусловят работу котельного оборудования в полном соответствии с требованиями экологических норм. Будет достигнуто сочетание двух факторов, обеспечивающих существование, соответствующее нормам современной цивилизации – комфортной температуры в отапливаемых помещениях и отсутствия ущерба окружающей среде и человеческому здоровью.

Описание загружений и их характеристики

В основу расчета положен метод конечных элементов с использованием в качестве основных неизвестных перемещений и поворотов узлов расчетной схемы. В связи с этим идеализация конструкции выполнена в форме, приспособленной к использованию этого метода, а именно: система представлена в виде набора тел стандартного типа (стержней, пластин, оболочек и т.д.), называемых конечными элементами и присоединенных к узлам.

Тип конечного элемента определяется его геометрической формой, правилами, определяющими зависимость между перемещениями узлов конечного элемента и узлов системы, физическим законом, определяющим зависимость между внутренними усилиями и внутренними перемещениями, и набором параметров (жесткостей), входящих в описание этого закона и др.

Узел в расчетной схеме метода перемещений представляется в виде абсолютно жесткого тела исчезающе малых размеров. Положение узла в пространстве при деформациях системы определяется координатами центра и углами поворота трех осей, жестко связанных с узлом. Узел представлен как объект, обладающий шестью степенями свободы — тремя линейными смещениями и тремя углами поворота.

Все узлы и элементы расчетной схемы нумеруются. Номера, присвоенные им, следует трактовать только, как имена, которые позволяют делать необходимые ссылки.

Основная система метода перемещений выбирается путем наложения в каждом узле всех связей, запрещающих любые узловые перемещения. Условия равенства нулю усилий в этих связях представляют собой разрешающие уравнения равновесия, а смещения указанных связей — основные неизвестные метода перемещений.

формула 5

1 — линейное перемещение вдоль оси X;

2 — линейное перемещение вдоль оси Y;

3 — линейное перемещение вдоль оси Z;

4 — угол поворота с вектором вдоль оси X (поворот вокруг оси X);

5 — угол поворота с вектором вдоль оси Y (поворот вокруг оси Y);

6 — угол поворота с вектором вдоль оси Z (поворот вокруг оси Z).

Нумерация перемещений в узле (степеней свободы), представленная выше, используется далее всюду без специальных оговорок, а также используются соответственно обозначения X, Y, Z, UX, UY и UZ для обозначения величин соответствующих линейных перемещений и углов поворота.

В соответствии с идеологией метода конечных элементов, истинная форма поля перемещений внутри элемента (за исключением элементов стержневого типа) приближенно представлена различными упрощенными зависимостями. При этом погрешность в определении напряжений и деформаций имеет порядок (h/L) k, где h — максимальный шаг сетки;

Конструкция должна быть рассчитана на статические и динамические загружения.

пульсация ветрового потока по  СНиП 2.01.07-85* — 6 форм

В динамическом нагружении «Пульсация ветрового потока по  СНиП 2.01.07-85*» выполняется расчет по методике, в которой давление ветра на сооружение рассматривается как сумма статической и пульсационной составляющих ветровой нагрузки. Последняя есть случайная функция времени, обусловленная случайной скоростью пульсаций.

https://www.youtube.com/watch?v=f2rClF3ktAE

из которой видно, что колебания совершаются вокруг смещенного состояния равновесия, соответствующего статической (средней) компоненте нагружения. В результатах расчета представляются отдельные составляющие динамической реакции Xid и суммарное значение статической и всех динамических компонент. При этом знак динамической добавки принимается таким же, как и у компоненты X c.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
