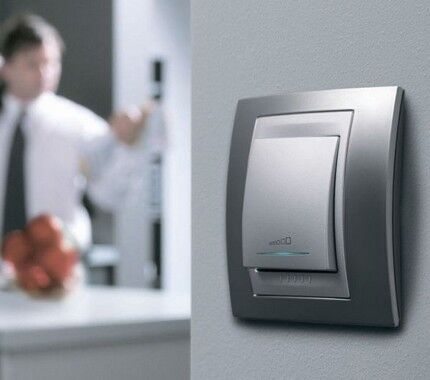

Принцип работы интеллектуального прибора

Умные выключатели делятся на 3 типа: сенсорные, с дистанционным управлением, гибридные. Данная система управления освещением в квартире или доме имеет следующие преимущества:

• сигнал передается по беспроводному радиоканалу, поэтому отсутствует необходимость в прокладывании кабеля, есть возможность установки такого выключателя в любой точке квартиры;
• управление может осуществляться с одного устройства (планшет, смартфон, сенсорный телефон, ноутбук и т. п.);
• программное обеспечение прилагается к выключателю на диске или находится в свободном доступе на сайте изготовителя;
• возможность программирования нескольких сценариев для каждой кнопки умного устройства управления светом отдельно (данная функция имеется не у всех изготовителей);
• внушительная площадь покрытия;
• устройство может использоваться с любыми типами лампочек: обычными лампочками накаливания, светодиодными, энергосберегающими.

Пинусы умных выключателей:

• могут случаться перебои в работе при низком уровне сигнала Wi-Fi;
• существует необходимость отслеживания уровня заряда батареек в пульте (для решения этой проблемы можно использовать экономичные аккумуляторные батарейки и вовремя их перезаряжать);
• на рынке установлена довольно высокая цена прибора (в интернет-магазинах несколько ниже, дополнительно при покупке через интернет можно вернуть часть потраченных средств через кэшбэк-сервисы).

Принцип работы довольно прост: дистанционный выключатель соединяется с Wi-Fi роутером посредством зашифрованного сигнала, при этом устройство получает уникальный IP-адрес. Готовые сценарии управления освещением удобнее всего хранить на сервере, т. к. при обрыве связи настройки, хранящиеся внутри прибора, автоматически аннулируются, тогда возникнет необходимость вводить их снова.

Электрический импульс, вырабатываемый генератором беспроводного выключателя, при подаче команды от пульта управления преобразуется в сигнал, который попадает в устройство и дает команду на включение или выключение освещения либо на воспроизведение заложенного сценария.

В наборе Wi-Fi выключателя имеется два устройства: приемник и передатчик. Первый прибор представляет собой миниатюрное реле, управлять которым можно с помощью смартфона либо ДУ-пульта. Зафиксировав поданный сигнал, реле замыкает цепь электропроводки.

Приспособление, имеющее компактный размер, обычно устанавливается вблизи осветительного прибора, например, под натяжным потолком. Реле также может монтироваться в распределительный щиток или внутрь светильника.

Схема действия интеллектуального прибора, работающего по сигналу смартфона. Посланная с управляющего прибора команда передается непосредственно на источник света, благодаря чему зажигается лампа

Функции передатчика выполняет выключатель, конструкция которого оснащена небольшим электрогенератором. При нажатии клавиши либо отправки определенной команды со смартфона в устройстве вырабатывается электроток, который трансформируется в радиосигнал.

Помимо отдачи команды, прибор также фиксирует информацию, подтверждающую о выполнении приказа. Сведения могут передаваться на контроллер, отвечающий за работу системы, или непосредственно на смартфон.

Схема подключения радиопередатчика, который является важной частью интеллектуального устройства, управляемого при помощи смартфона или дистанционным пультом с радиоуправлением

Интеллектуальный выключатель может заменять традиционное выключающее устройство или дополнять его. Это позволяет сохранять обычные функции прибора, а именно включение/выключение света при помощи кнопки либо клавиши. Одновременно он приобретает «умные» опции, о которых будет сказано далее.

Для приспособлений, управлять которыми можно с помощью смартфонов, свойственны неоспоримые преимущества:

• для их установки не нужно прокладывать особую выделенную ветвь электропроводки;
• они позволяют регулировать работу источников света, а также других приборов централизованно с одного места;
• в качестве управляющего пункта возможно применение смартфонов, планшетов, компьютеров, а также пультов ДУ;
• умные устройства способствуют значительному сокращению расходов электроэнергии — по расчетам американских ученых, экономия может достигнуть 42%;
• приборы имеют широкий радиус действия (до 100 метров), при этом сигнал свободно проходит через разнообразные препятствия, например, стены;
• для их функционирования достаточно слабого тока, который не нанесет вреда человеку даже в случае повреждения системы.

Главным недостатком интеллектуальных выключателей является необходимость источника Интернета.

Для удобства пользователей ряд моделей оснащаются дополнительной функцией радиоуправления. Это позволяет применять их даже в случае затруднений с выходом во Всемирную сеть

Беспроводное устройство управления светом включает в себя два главных компонента:

1. Приемник. Представляет собой радиореле, управляемое пультом ДУ (смартфоном, компьютером) по Wi-Fi или радиосигналу. Когда сигнал поступает на приемник, происходит замыкание или размыкание контактов. Устанавливают прибор поближе к осветительному устройству или в его внутренней части (если позволяют размеры корпуса). В случае точечных светильников установка осуществляется в пространство между основным и натяжным (подвесным) потолком.
2. Выключатель (передатчик). В этом элементе имеется генератор, производящий электроэнергию по сигналу кнопки на пульте ДУ, после прикосновения к выключателю, сенсорной панели или отдачи команды на смартфоне. Управление с телефона осуществляется по звонку или путем отправки SMS-сообщений. Импульс трансформируется в радиосигнал, который фиксирует приемник. Инфракрасный выключатель монтируют в стену, причем для его работы нет нужды в электропроводке, поскольку электропитание осуществляется от автономных элементов. В результате отпадает необходимость в дорогостоящем и трудоемком прокладывании электрических коммуникаций.

Зона охвата прибора зависит от множества обстоятельств. Их можно разделить на две группы: технические параметры изделия и особенности помещения (наличие мебели, стен и т.п. препятствий на пути сигнала). Стандартные устройства передают сигнал в пределах 20–50 метров, но встречаются модели, передающие команды на расстояние до 350 метров.

Некоторые модели управляют не только включением и отключением лампочек, но и способны контролировать интенсивность освещенности помещения. Если такая функция имеется, прибор оснащен специальным компонентом — диммером.

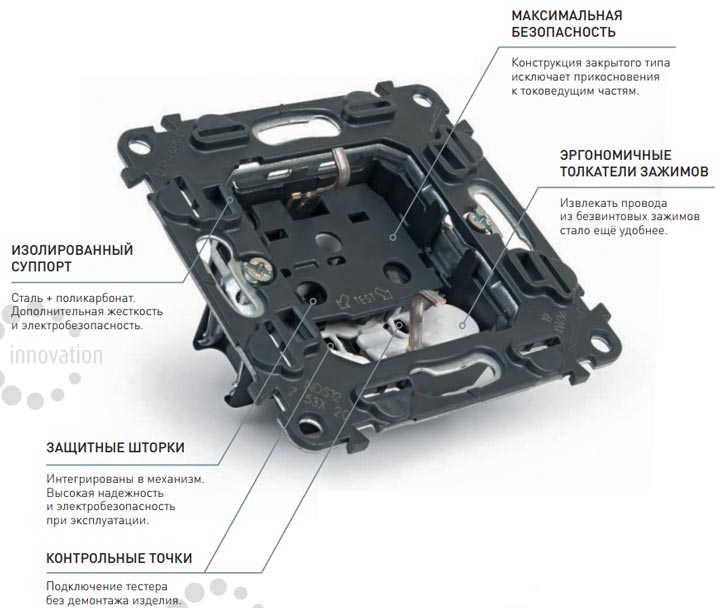

Суппорт

• основание – оцинкованная сталь

• накладка – из поликарбоната

Какие преимущества это дает? Поликарбонат обеспечивает дополнительную электробезопасность.

Даже если каким-то образом фаза с проводки пробила на корпус розетки, лицевая часть суппорта окажется надежно изолированной. И прикасаясь к ней пальцами, вас не ударит током.

А ведь зачастую, многие электрики раскручивают и разбирают розетки, чтобы найти неисправность, даже не снимая с нее напряжение. Данная функция очень здорово защитит от случайных поражений электричеством.

А еще наличие двух слоев позволяет увеличить прочность всей конструкции примерно на 50% перед традиционным суппортом из оцинкованной стали.

Виды умных агрегатов

Интеллектуальные выключатели предоставляют хозяевам квартир множество новых возможностей. С их помощью можно регулировать световые параметры в комнате при помощи смартфона. Очень удобная функция – программирование приборов на автоматическое включение/выключение в определенное время.

Кроме того, владелец жилья может на расстоянии проверить, включен ли свет в той или иной комнате, а при необходимости дистанционно погасить любую из ламп.

Еще один вариант: режим включения освещения в комнате, как только в нее входит человек и отключение света, когда хозяин или гость выходит.

Существуют выключатели, рассчитанные на обеспечение контроля за одной или несколькими группами источников света, размещенных в разных комнатах. Стоимость многоканальных моделей значительно выше, чем одноканальных

Значительно сократить расходы за электричество позволяет опция, которая предусматривает автоматическое зажигание ламп при наступлении темноты и их выключение при достаточном количестве солнечного света. Некоторые модели предусматривают также функцию контроля за пользованием электроэнергией.

Еще большие возможности предоставляют интеллектуальные устройства с диммерами. Они предназначены не только для включения/выключения осветительных приборов, но и изменения уровня интенсивности освещения.

Такие умные приборы позволяют менять степень яркости ламп согласно заданной программе либо с учетом данных, поступающих от датчиков света и движения.
