Трубы и вспомогательные элементы для сборки

Область использования паяльника для пластиковых труб – сварка элементов трубопровода из полипропилена и ПВХ, в том числе с алюминиевым армированием. При работе важно соблюдать температурный режим:

• для ППР труб насадки требуется нагреть до 260°С;
• для труб ПВХ рабочую часть разогревают до 220°С.

Важно наличие терморегулятора

Терморегулятор позволяет поддерживать требуемый уровень нагрева в течение всего процесса монтажа. О том, что аппарат вышел на рабочий режим указывает погасший индикатор.

Модели, представленные в продаже, подразделяются на бытовые и профессиональные. Бытовые характеризуются меньшей мощностью, у них редко больше двух отверстий на нагревательной плите и количество насадок ограничено – максимальный диаметр не превышает 63 мм (обычно до 40 мм). Профессиональные аппараты мощнее, они позволяют одновременно нагревать несколько комплектов насадок и выбор их диаметров значительно шире, вплоть до 100 мм.

Бытовой модели в большинстве случаев достаточно для самостоятельной прокладки инженерных коммуникаций в квартире или частном доме. Но если по проекту предусмотрены трубопроводы диаметром более 32 мм, убедитесь, что выбранный вами сварочный агрегат укомплектован соответствующими насадками.

Одним из неоспоримых достоинств полимерных труб является простота сборки.

Монтаж элементов можно производить практически везде: прокладывать открытым способом на стенах либо размещать скрыто под полом.

Если сварка водопроводных труб из полипропилена произведена правильно, то собранная система исправно прослужит без ремонта не один десяток лет

Полимерные трубы выпускаются диаметрами от 20 до 110 мм. Для бытовых целей чаще всего используются изделия размером 20/25/32/40 мм. Область из применения определяет показатель номинального давления материала.

В маркировочной надписи он обозначается буквами «PN»:

• PN 10 – выбирают для обустройства холодного водоснабжения.
• PN 16 – используют для холодной воды, но с более высоким напором, а также при обустройстве системы «теплый пол».
• PN 20 – изделия, единственным ограничителем которых является температурный режим транспортируемой через них жидкостей. Он не должен превышать отметки в 75 °С.
• PN 25 – универсальные изделия, применяемые для обустройства как «холодных», так и «горячих» систем, температура которых достигает отметки в 90 °С.

В продаже можно встретить полимерные изделия, оборудованные дополнительным армированием.

Армированные изделия применяют для прокладки на длинных участках в условиях, где необходимо снизить линейное расширение, возникающее при колебаниях температуры

Главной особенностью полимерных труб является невозможность их изгиба.

Поэтому все изменения траектории прокладываемой магистрали осуществляются только из прямых участков, соединенных между собой вспомогательными фурнитурными элементами:

• крестовины – для возможности ответвления основного потока;
• тройники – размножители потоков;
• муфты – для соединения труб на прямом участке;
• отводы – для изменений направления трубопровода.

Фитинги могут быть оснащены вплавленной металлической резьбой, которая дает возможность соединять полимерный трубопровод с металлическими элементами.

Чтобы швы получались максимально прочными и герметичными, важно обеспечивать точное совпадение диаметров состыковываемых элементов

При выборе вспомогательных элементов следует брать за основу два параметра: внутреннее сечение изделий и толщину их стенок. Эти параметры должны соответствовать техническим характеристикам используемых полипропиленовых труб.

Применение компрессионных фитингов и современных клеевых составов дает возможность выполнять монтаж полипропиленовых труб качественно, быстро и при минимальных материальных вложениях.

Для реализации этого способа соединения потребуется приобретение компрессионных фитингов и задействование обжимного ключа.

Компрессионные фитинги оснащены уплотнительными зажимными кольцами, выполняющих роль демпферов при возникновении ударных импульсных нагрузок (в отличие от простых накидных гаек)

Монтаж компрессионного фитинга включает три основных этапа:

1. На обрезанный под прямым углом и зачищенный от заусениц конец трубы надевают синюю гайку. При размещении обжимного кольца белого цвета ему необходимо придать такое положение, при котором утолщенная часть была направлена к хвостовой части трубы.
2. Трубу вставляют в фитинг до упора, продвигая на максимум зажимное кольцо.
3. Закручивают синюю гайку, «наживляя» ее сначала вручную, а затем дожимая с помощью ключа.

Для сборки компрессионных фитингов не требуется наличия специальных знаний и навыков. Изделия поставляются в продажу полностью готовыми к монтажу. Их установку можно выполнять при любых температурных условиях.

Клеевой способ применяют для сборки водопровода, по которому планируется транспортировать только холодную воду. Чтобы применить метод «холодной» сварки, потребуется задействовать «агрессивный» клеевой состав типа LN-915.

Клей способен растворять поверхности состыковываемых деталей на одну треть, создавая тем самым условия для холодной диффузионной сварки

Чтобы защитить кожу рук от случайного попадания состава и «разъедания» его действующими компонентами, манипуляции по склеиванию лучше выполнять в защитных перчатках.

Последовательность действий при склеивании изделий:

1. Проверяют соответствие углов среза состыковываемых участков и помечают карандашом места для склеивания.
2. Зачищают и обезжиривают подлежащие соединению концы труб.
3. На торцы труб и область раструбов фитингов равномерным слоем наносят клеящий состав.
4. Отрезы трубы вставляют в отверстия фитинга, ориентируясь на сделанные карандашом отметки. Конструкцию выдерживают в зафиксированном положении в течение трех минут, после чего салфеткой удаляют излишки составов.
5. Соединенные элементы выкладывают на ровную поверхность и оставляют на 5-6 часов до полного высыхания.

Запускать воду для проверки качества склеивания можно лишь через сутки после завершения монтажа.

При реализации этой технологии монтажа ПП труб важно соблюдать два основных условия: температурный и влажностный режим. Все работы нужно выполнять при температуре воздуха от 5, 35 °С. Осуществляя склеивание в условиях жаркой погоды, работу следует выполнять максимально оперативно с тем, чтобы клей не успел высохнуть до завершения монтажа.

В продаже имеются как бюджетные модели (производства КНР или Турции), а также более профессиональные устройства швейцарского, либо немецкого производства. Утюги для пайки полипропиленовых труб может иметь регулятор мощности, но такие модели стоит рекомендовать более опытным пользователям, поскольку слишком быстрый нагрев труб вызывает их оплавление. Обычно утюг выбирают по температуре нагрева (не менее 260 °С) и диаметрам сменных насадок.

При пользовании прибором следует помнить:

• Работа с устройством при температурах ниже 12…15 °С ухудшает качество сварки (пластик становится более хрупким);
• Работать рекомендуется в защитных перчатках;
• Не стоит одновременно использовать обе пары насадок, поскольку в таком режиме аппарат быстро перегревается;
• Наиболее удачная пайка произойдёт в том случае, когда используется полипропилен от одного производителя;
• Наплывы на поверхности необходимо удалять только после полного остывания деталей.

После работы все рабочие поверхности устройства следует тщательно очистить.

Критерии выбора утюга для сварки труб

Качество работы и герметичность соединения гибкого водопровода зависит от многих факторов. Соблюдение технологии и разновидность паяльника меньше влияет на конечный результат, чем условия пайки, удобство в работе и опыт мастера.

Читать далее: Как самостоятельно подключить стиральную машину к водопроводу и канализации

Соединение полипропиленовых труб производится в двух основных вариантах: стыковое, когда разогреваемые участки труб прижимаются друг к другу своими торцевыми поверхностями, и объёмное, при котором соединение происходит по поверхности стыка между одной деталью (трубой) и смежной с ней (фитингом, муфтой и т. д.).

В первом случае соединение отличается меньшей прочностью, и может не выдержать малейшего искривления осей смежных участков. Поэтому оно применяется значительно реже: в основном, для коротких труб, труб, заключённых в направляющие втулки из более жёсткого материала, а также при небольших расходах перекачиваемых жидкостей.

Утюг для полипропиленовых труб использует принцип именно объёмного соединения.

Данный аппарат, состоит из следующих частей:

1. Опорной рамы, на которой смонтированы все узлы устройства.
2. Нагревательного элемента (ТЭНа), работающего от бытовой электросети напряжением 220 В.
3. Рамки, с посадочными местами в виде полуколец под сменные нагревательные насадки. Таких мест обычно – два, что позволяет производить термодиффузионную сварку одновременно четырёх деталей полипропиленового трубопровода.
4. Комплекта сменных насадок. Их количество обычно зависит от назначения и степени универсальности утюга. Насадки, как правило, изготавливаются из меди, и изнутри покрываются тефлоновым противопригарным покрытием. Базовый комплект включает в себя насадки диаметром 16…40 мм.
5. Системы управления, которая включает в себя термостат, выполняющий регулирование параметров процесса нагрева насадок и блока автоматики, который предназначен для включения/выключения питания.

Выпускаются также и более профессиональные исполнения таких приборов. Они отличаются расширенным комплектом сменных насадок и наличием специальных ножниц для разрезания труб (некоторые производители комплектуют такие аппараты также дисковым торцевателем, применение которого увеличивает качество торца разрезанных труб). Впрочем, трубы диаметром до 100…150 мм можно разрезать и при помощи обычной ножовки по металлу.

Замена или закрепление насадок производится при помощи болтов, поэтому к прибору полагается также специальный ключ.

Бытовые исполнения таких утюгов отличаются сравнительно небольшой мощностью и размерами, легко размещаются в специальном кейсе, и могут оперативно переноситься на другое место своего применения.

Диапазон цен на утюги для пайки полипропиленовых труб составляет от 1500 руб. до 16000 руб. Конечно, никто не даст гарантию что китайский аппарат, за самую минимальную сумму, прослужит вам долго и не сломается при пайке второго соединения. Китай, как известно, и в Африке Китай! Для бытового использования вполне подойдут аппараты за три или четыре тысячи рублей.

Инструменты для соединения

При состыковке труб, выполненных из полимерных материалов, в зависимости от условий монтажа применяют один из двух способов:

1. Пайка – предполагает разогрев и состыковку расплавленных концов элементов.
2. Без пайки – предполагает соединение труб посредством компрессионных фитингов либо же путем реализации так называемой «холодной» сварки.

Второй способ монтажа удобен в том плане, что для его реализации нет необходимости задействовать специальное оборудование. Все работы можно выполнить с использованием простого инструмента – обжимного ключа.

Галерея изображений

Фото из

Сварку полипропиленовых трубопроводов на объекте совершают с использованием сварочного аппарата, конфигурация которого напоминает утюг



В комплектации сварочной машины для ПП труб имеются насадки, предназначенные для оплавления внешней стороны трубы, и дорны для оплавления внутренней



Нагревательный элемент сварочного аппарата достигает выставленной оператором температуры и передает ее насадке и дорну. Они расплавляют насаженные полимерные детали до состояния вязкости



В процессе разогрева важно четко выдержать нормированный период разогрева, зависящий от толщины стенки ПП трубы. Передержка угрожает деформацией соединяемых деталей, недодержка — недостаточно прочным соединением



Прибор для соединения ПП труб

Насадки и дорны на сварочном аппарате

Работа сварочной машины для полимерных труб

Соединение подготовленных пластиковых труб

Галерея изображений

Фото из

ПП трубы диаметров больше 50 мм соединяют стыковой сваркой. Ее производят с помощью аппарата с дисковым нагревающим элементом



Выполненный в форме диска нагревательный элемент подбирают в соответствии с диаметром соединяемой трубы



Перед нагреванием предназначенные для соединения части трубы торцуют для придания им идеальной поверхности, строго перпендикулярной оси трубы



После разогрева отрезки трубы быстро соединяют, пока разогретый полимер не начал отвердевать. Важно при этом действовать уверенно и соблюдать соосность



Прибор для стыковой сварки ПП трубы

Комплект нагревающих дисков для сварки

Торцовка полимерной трубы перед стыковой сваркой

Разогрев трубы на сварочном аппарате

Основной инструмент, используемый для соединения пластиковых труб – утюг для сварки. Это своеобразный паяльник, работающий от сети в 220В. Принцип работы устройства довольно прост. Роль нагревательного элемента утюга выполняет сварочный ТЭН, помещенный в металлический кожух.

Он прогревает до заданной температуры плиту, которая накаляет насадки. За поддерживание оптимальной температуры насадок отвечает терморегулятор. Пайке и типичным ошибкам, допускаемым при состыковке полипропиленовых труб, посвящена следующая статья, с которой мы советуем ознакомиться.

Утюг представляет собой компактный и легкий сварочный прибор, оборудованный посадочными местами под размещение гильзы для труб и дорна для фасонных изделий

В комплекте к утюгу идут нагревающие насадки стандартных размеров. Накаляясь до определенной температуры, они размягчают пропилен до вязкости, которая обеспечит герметичное соединение элементов.

Насадки подбирают в зависимости от диаметра используемых труб:

• 20-й размер – для труб диаметром в полдюйма;
• 25-й – для изделий диаметром 0,75 дюйма;
• 40-й – для элементов сечением 1,25 дюйма.

Поскольку стоимость такого сварочного аппарат довольно высока, а использовать его приходится не так уже часто, нет смысла приобретать оборудование. Инструмент лучше взять на день-два в аренду.

Для высококачественной нарезки и подготовки свариваемых участков лучше всего использовать специальный предназначенный для этого инструмент – труборез. С его помощью можно получить ровный, гладкий и красивый срез.

Роль режущего элемента трубореза выполняет лезвие из нержавеющей стали; для удобства использования инструмент оснащен прорезиненной рукояткой

За неимением трубореза работу можно выполнить болгаркой или ножовкой по металлу. Единственное – на месте среза после таких инструментов остается бахрома. Но ее не составит труда удалить, зачистив полосой наждачной бумаги.

Помимо основных инструментов для проведения работ потребуются также:

• угольник;
• строительная рулетка;
• простой карандаш или маркер.

Планируя соединять трубы методом «холодной» сварки, необходимо заранее приобрести термоактивный клей, изготовленный на основе полиэфирной или эпоксидной смолы, либо же его термопластичный аналог, произведенный на основе каучука.

Читать далее: Керамическая мойка для кухни виды обзор производителей на что смотреть при выборе

Технология и последовательность термодиффузионной пайки

Предварительно соединяемые элементы трубопровода и сам прибор необходимо подготовить к применению. Подлежащие соединению участки труб тщательно очищают от грязи, пыли и посторонних частиц. Например, небольшой кусочек фольги, прилипший к внутренней поверхности трубы или муфты/фитинга, становится источником неполного прогрева поверхности, и, следовательно, причиной неудовлетворительного соединения труб.

Те же процедуры выполняют и со сменными насадками. Их внутренняя поверхность не должна иметь жировых отложений, которые замедляют процесс нагрева, и вызывают ненужный перерасход электроэнергии.

Недопустимо наличие на поверхности трубчатых элементов частиц воды. В процессе нагрева труб вода будет испаряться, и образовывать паровую рубашку, которая снизит температуру поверхности, ухудшая тем самым качество соединения.

Перед применением термодиффузионной пайки стоит внимательно осмотреть участки труб, подлежащих соединению. На поверхностях не должно быть задиров, раковин, выступов и прочих дефектов. Они либо усложнят процесс позиционирования труб перед сваркой, либо ухудшат качество выполнения операции.

Непосредственно прибор к сварке готовят так:

1. Устанавливают в посадочные места рамки нужный комплект насадок: с буртом – для муфты или фитинга, без бурта – для трубы. Детали надёжно закрепляют болтами, следя за тем, чтобы соблюдалась соосность элементов. Проверку соосности производят введением внутрь обеих насадок стальной трубы, внешний диаметр которой соответствует внутреннему диаметру инструмента: если зазор по обе стороны равномерен, значит насадки установлены правильно.
2. Устанавливают на приборе, либо подбирают по нижеследующей таблице режим нагрева насадок:

Внешний диаметр трубчатого элемента, мм	Время нагрева, с	Время выдержки, с
16…25	5…7	4
32…50	8…18	6
63…75	24…30	8…10

Примечание. Утюги, снабжённые таймером, реагируют на достижение заданного режима нагрева переключением светового индикатора с красного цвета на зелёный, и обратно. При этом время первичного прогрева паяльника до требуемой температуры может быть больше указанного в таблице, что не является недостатком.

3. Вставляют в насадки до упора соединяемые изделия, при этом трубу крепко прижимают к фитингу до тех пор, пока на ней не образовался буртик от избытка выдавленного полипропилена. Нежелателен зазор между соединяемыми частями. Нарушение технологии выдержки полипропилена под повышенной температурой может привести либо к оплавлению материала, либо к некачественному соединению. Манипулировать соединяемыми деталями в процессе пайки не допускается.
4. После окончания процесса пайки нельзя соединённые трубы извлекать из прибора: требуется некоторое время для того, чтобы соединение остыло. Также недопустимо изменять ось трубчатого соединения, изгибать его и т. п. При дефектнойпайке элементы повторному использованию не подлежат, и заменяются на новые.

Ключевыми условиями успешного монтажа водопроводной или отопительной системы из полимеров являются тщательный расчет требуемого материала и грамотно выполненная сварка элементов.

Чтобы облегчить себе работу, минимизировав тем самым ошибки при монтаже, первым делом необходимо начертить схему будущей системы, указав на ней число поворотов и разветвлений. При просчете количества труб к каждой длине отрезка следует прибавить по 25-40 мм, затрачиваемых на «провар».

Цена на полимерные изделия и необходимые для их монтажа фасонные элементы невелика, а потому на случай бракованных паяных пар, которые нередко возникают на первых порах работы, есть смысл сделать небольшой запас

Если вам еще не приходилось сваривать полипропиленовые трубы, опытные специалисты рекомендуют и вовсе приобрести несколько отрезков труб для предварительной тренировки. Такие затраты и по цене выйдут недорого и позволят избежать грубых ошибок при монтаже системы.

Особенностью полипропиленовых труб является возрастание коэффициента линейного расширения под действием высоких температур.

Как результат: при нагревании или возрастании давления внутри системы трубы удлиняются и с течением времени начинают провисать. Чтобы предупредить это явление, при прокладке участков длиной свыше 4-5 метров потребуется также задействовать компенсаторы.

Компенсаторы представляют собой «П»-образные соединительные элементы, внешне напоминающие завернутые петли, которые обеспечивают надежность системы в процессе ее эксплуатации

Компенсаторы устанавливают как на горизонтальные, так и на вертикальные участки, монтируя их между двумя неподвижными опорами. При необходимости можно приобрести и компенсаторы особой модификации, которые могут устранять линейное расширение на угловых сгибах трубопровода.

Выясним, как правильно сваривать полипропиленовые трубы, чтобы в местах соединений не было протечек.

Вкратце суть технологии сварки полипропиленовых труб заключается в том, что под действием высокой температуры концы состыковываемых элементов разогревают и путем плотного прижатия друг к другу соединяют.

Для создания прочного соединения при выполнении пайки саму трубу прогревают с внешней стороны, а задействуемые при ее состыковке вспомогательные элементы – с внутренней. На рисунке порядок выполнения действий: 1 – размечаем; 2 – прогреваем нужное количество секунд; 3 – соединяем 2 отрезка между собой; 4 – выдерживаем рекомендованное количество секунд до охлаждения

Перед началом работ отрезанные на указанную длину куски труб избавляют от неровностей и заусениц. Если в трубе предусмотрена прослойка внутреннего или внешнего фольгирования, ее необходимо предварительно зачистить торцевателем, оснащенным хорошо заточенными и отрегулированными ножами.

При выполнении зачистки с использованием торцевателя трубу необходимо заглубить в инструмент до упора.

Работу по сварке пластиковых труб своими руками выполняют в такой последовательности:

1. Подключают паяльник для ПП труб к электропитанию с тем, чтобы разогреть оборудование до оптимальной температуры в 260-270 °С.

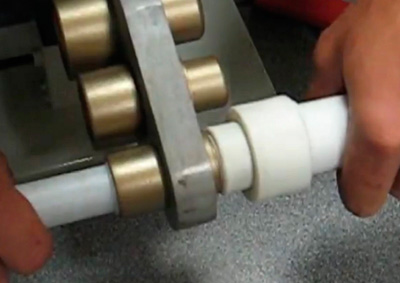

2. Подлежащие соединению отрезки труб одновременно надевают на насадки, обеспечивая максимально ровное вхождение. Эту работу следует выполнять быстро и уверенно.
3. Выдержав указанное в инструкции время, пока фитинги и концы труб расплавятся, извлекают элементы из нагревательных насадок.
4. Состыковывают расплавленные концы между собой, аккуратно вжимая друг в друга в течение 15-20 секунд.
5. Скрепленные детали оставляют в статичном положении с тем, чтобы шов полностью остыл, а соединение стало монолитным.

Определить продолжительность нагрева можно из прилагаемой к оборудованию инструкции или воспользовавшись приведенной ниже таблицей.

Продолжительность нагрева для достижения полной полимеризации состыковываемых элементов зависит от диаметра изделий и толщины их стенок

Пренебрегать указанными в таблице требованиями по времени нагрева нельзя. Недостаточный прогрев не способен обеспечить надежное соединение. Чрезмерное перегревание приведет к тому, что полипропилен «потечет», а детали деформируются.

Как следствие: на внутренней поверхности сварных швов образуются выступы, которые значительно уменьшат диаметр трубопровода.

Чтобы иметь возможность контролировать глубину вхождения отрезков в нагревательный элемент, снизив тем самым вероятность дефекта, на их концах желательно предварительно сделать засечки. Условные обозначения: 1 – прогревание двух отрезков полипропиленового трубопровода; 2 – своевременно снятие труб с паяльника; 3 – соединение двух элементов между собой; 4 – на трубе отмечена глубина состыковки для выполнения правильного соединения

После завершения полимеризации и застывания, на которое уходит около 20 секунд, стык готов. По такой же технологии спаивают все последующие узлы до победного конца, пока система отопления или полипропиленовый водопровод не будет полностью собран.

Температурные параметры проведения пайки ПП труб приведены в статье, с которой самостоятельным домашним мастерам следует обязательно ознакомиться перед стартом работ.

Типичные ошибки при монтаже

Основные ошибки, которые допускают начинающие мастера при работе с полимерными изделиями:

1. Нагревание деталей. В момент нагревания детали должны располагаться в максимально ровном положении. Малейшее смещение может негативно повлиять на эксплуатационные параметры всей сантехнической системы.
2. Состыковка полимеризованных концов. Выполняя надавливание расплавленных концов элементов нельзя проворачивать детали вокруг своей оси. Это может привести к тому, что шов получится недостаточно прочным.
3. Корректировка соосности. При состыковке элементов допускается лишь легкая корректировка их соосности, продолжительность процедуры которой не более 1-2 секунд.

Еще один важный момент: выполняя впаивание фитингов с арматурой, необходимо обязательно учитывать расположение вентилей, обеспечивая им свободный полный ход.

Нагретый полипропилен остывает настолько быстро, что уже через час с момента завершения монтажа в систему можно смело подавать воду

Если после состыковки элементов в качестве какого-либо шва возникли сомнения, место соединения лучше вырезать и заново переделать.

Устранение дефектов лучше выполнить на этапе монтажа конструкции, поскольку заменить протекающий стык в запущенной системе гораздо проблематичнее.

Выводы и полезное видео по теме

Работы по самостоятельной состыковке полипропиленовых труб даже у начинающего мастера не должны вызвать особых сложностей. Нужно лишь четко и добросовестно выполнять все технологические нормы. И тогда собственноручно собранный трубопровод будет радовать вас беспроблемной работой.
