Правила подключения радиаторов отопления

В былые времена выполнить установку радиаторов отопления самостоятельно было проблематично из-за сварочных работ, которые являлись неотъемлемой частью монтажа. Современные материалы позволяют обойтись без специальных приспособлений, что даёт возможность осуществить монтаж радиаторов отопления в доме своими руками.

Для проведения аналогичных мероприятий в квартире рекомендуется привлекать сантехников обслуживающей компании, так как потребуется полностью отключить систему от магистрали и спустить воду. Далеко не все знают, как это сделать правильно, а некачественное подключение может обернуться потопом горячей воды.

https://www.youtube.com/watch?v=3BaaUUG4JZE

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха.

• диагональный способ предусматривает подсоединение подающей трубы в верхнюю часть отопительного прибора, а обратки снизу, но с расположением в другой стороне;

• нижнее подключение осуществляется в нижней части батареи по разные стороны;

• боковой или односторонний способ чаще используется при вертикальной схеме разводки с подсоединением в правую или левую сторону радиатора.

1. Подготовительные работы предусматривают демонтаж старых конструкций в случае необходимости. Предварительно из отключенной системы должна быть полностью слита вода. На стене потребуется установить специальные крепежи под батареи или проверить прочность и правильность монтажа существующих крюков. Также следует сделать исследование стенной поверхности на предмет целостности.

Нередко под подоконником со временем образуются щели и зазоры. Их обязательно нужно заделать цементным раствором, а на сухую поверхность зафиксировать фольгированный утеплитель. Среди других вариантов отделки стены: штукатурка специальным утеплительным составом, обшивка гипсокартоном с утеплительной прослойкой и др.

• Для увеличения теплоотдачи и экономии тепловых ресурсов стоит зафиксировать на стену с обратной стороны радиатора лист фольгированного утеплителя. Копеечные затраты позволят сэкономить на отоплении до 10%.

Качественное отопление – залог благоприятного климата в доме и отсутствия холодов даже в самые сильные морозы. Потому, если у вас в квартире или коттедже есть старый и уже неэффективный радиатор, то его стоит заменить. На первый взгляд, это кажется очень сложной работой, доступной только профильным специалистам со значительным опытом. Но при должном отношении к делу и наличии некоторых инструментов установка батарей отопления своими руками не представляет серьезной проблемы.

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

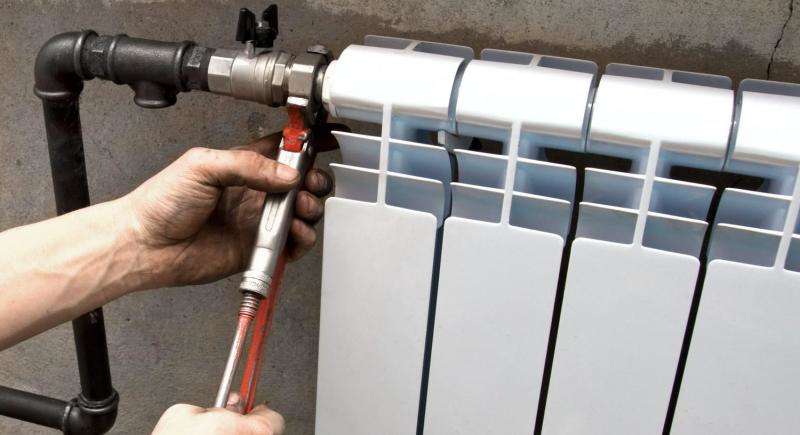

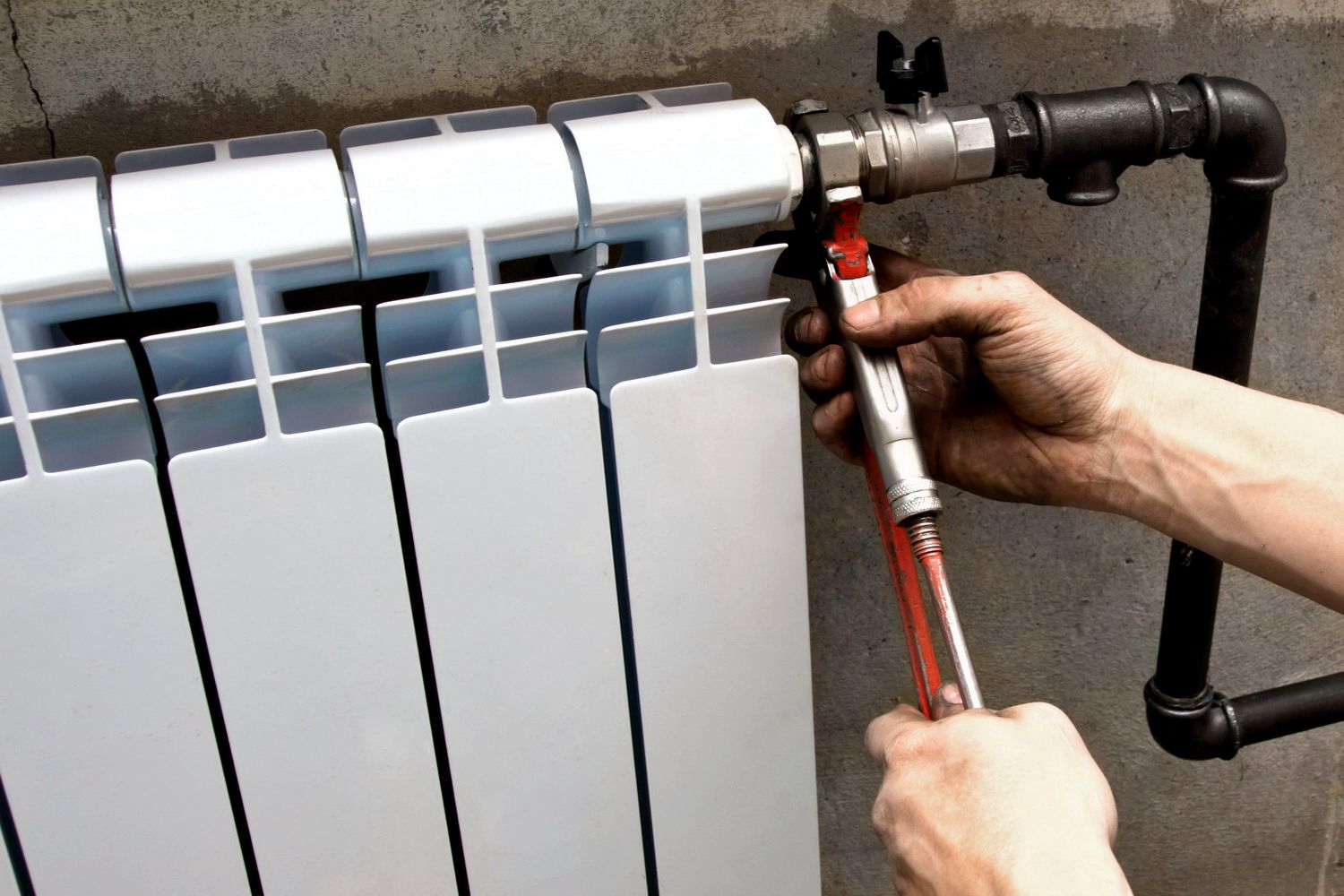

Как установить радиатор своими руками

https://www.youtube.com/watch?v=olrD9qxCAhM

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Котлы на жидком топливе — обзор моделей и выбор лучшего Для комфортного проживания в частном доме в условиях умеренного или северного климата необходимо оборудовать.

Какой котел лучше для частного дома Отопительный котел обеспечит жилье теплом без необходимости подключения к центральным коммуникациям, благодаря чему.

Система отопления Ленинградка Ленинградка, то есть самая экономичная из существующих систем отопления, появилась несколько десятилетий.

Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.

Главная » Отопление » Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Возможна установка радиаторов отопления своими руками

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут ).

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

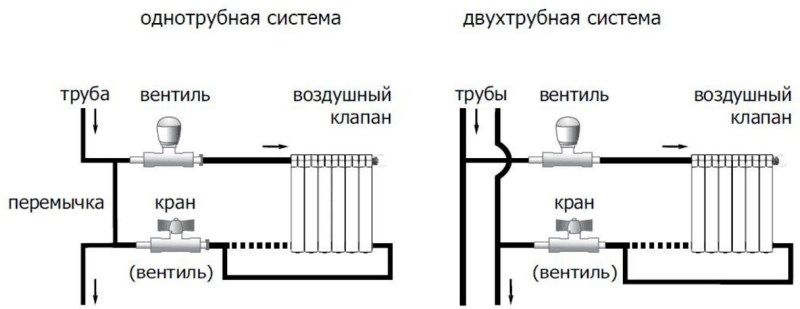

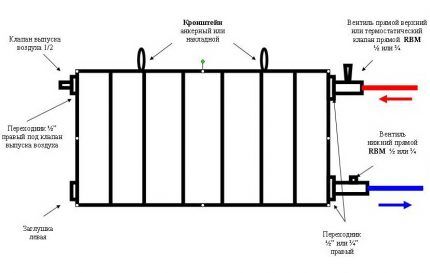

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Читать далее: Установка напольного газового котла монтаж своими руками и технические нормы

Помимо стенных кронштейнов, применяются напольные подставки для дополнительной фиксации.

В остальном, используются стандартные схемы подключения.

Биметаллические

В таких батареях допускается наращивание или удаление лишних секций. Они уже окрашены. Секции стягиваются поэтапно снизу и сверху, без перекосов.

Внимание! В месте, где расположена уплотнительная прокладка под ниппель, нельзя проводить зачистку наждачкой или напильником.

Как и при стандартной схеме, требуется предварительная обработка стены.

Правила расположения батареи и схемы подключения

Существуют определенные правила установки отопительных батарей в квартире под окном:

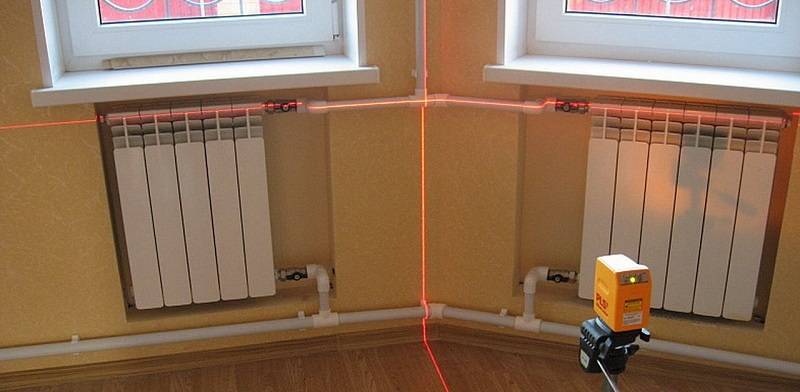

• Прибор должен находиться точно посередине с погрешностью не больше 2 см.
• Расстояние от пола до прибора отопления может составлять от 8 до 12 см.
• Между подоконником и радиатором необходим просвет в 10-12 см.
• Между стеной и задней стенкой прибора следует оставить зазор 2-5 см.

Соблюдение этих правил позволит теплому воздуху нормально циркулировать в помещении, обеспечивая эффективный обогрев.

Полезное видео

От выбора схемы подключения батарей для своего жилища напрямую зависит эффективность отопления. При правильном варианте минимизируются потери тепла. Это позволяет получить максимальный эффект при наименьшем использовании топлива. Монтаж батарей можно выполнять своими руками. Важно учитывать особенности постройки, чтобы холодные батареи не помешали комфортной жизни в уютном доме.

Если вас заинтересовал предложенный нами к рассмотрению материал, возникли вопросы и повод для дискуссии, приглашаем к размещению комментариев.

Ознакомьтесь с видео, в котором рассказывается о различных схемах подключения радиаторов отопления в квартире.

Нормы СНиП

Чётко установленные стандарты определяют допустимые погрешности при монтаже радиаторов.

Главные параметрические ориентиры:

• расстояние от подоконной ниши до батареи ― 10 см;
• от батареи до уровня пола ― 12 см (не меньше 10 см и не больше 15 см);
• от стены до источника обогрева не менее 2 см.

В соответствии со СНиП, независимо от выбранной схемы подключения, рекомендуется проводить подключение в следующей последовательности:

• определение места фиксации креплений (не менее 3 штук);
• монтирование кронштейнов к стене с использованием цемента или дюбелей;
• установка составляющих элементов радиатора;
• монтаж батареи;
• подключение к трубам отопительной системы;
• установка отводчика воздушных масс;
• удаление защитной плёнки.

Произвести монтаж радиатора в квартире своими руками несложно, но при появлении сомнений лучше обратиться к специалистам.

Где и как разместить

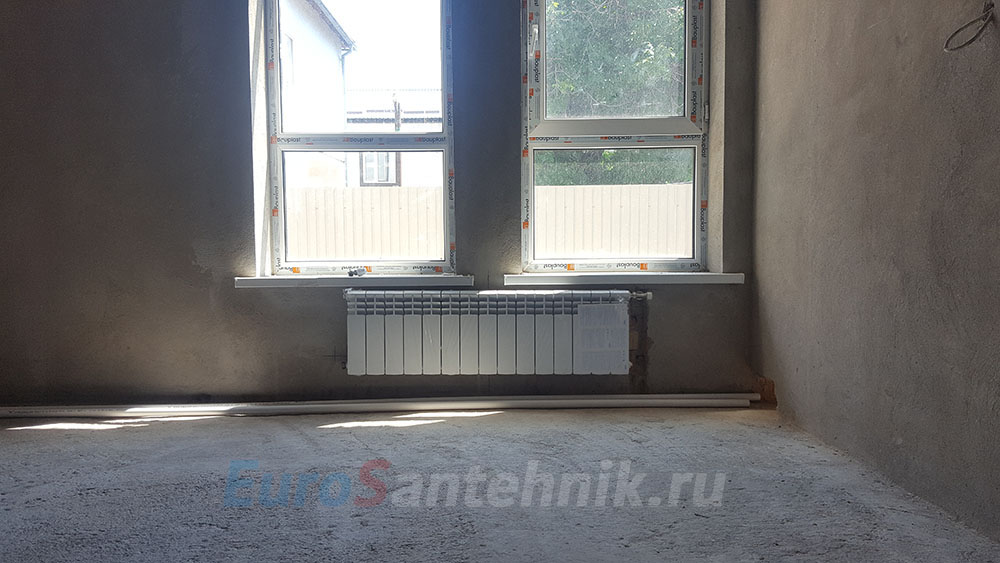

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

• посередине оконного проема, допустимое отклонение — 2 см;
• расстояние от радиатора до пола — 8-12 см;
• до подоконника — 10-12 см;
• от задней стенки до стены — 2-5 см.

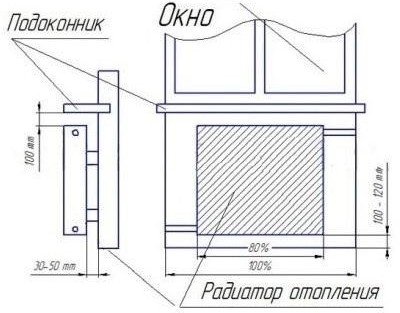

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Дополнительные инструменты и материалы

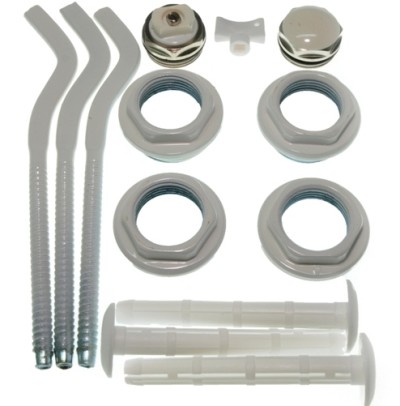

Исполнителю работ по самостоятельному монтажу отопительных батарей необходимо иметь при себе динамометрические ключи, имеющие размеры, которые позволяют соблюдать динамометрический момент с высокой степенью точности. Поскольку жидкость циркулирует по системе под значительным давлением, некачественно выполненная герметизация приводит к протечкам в виде струи, бьющей из места соединения. В случае чрезмерной перетяжки велика вероятность появления схожей проблемы.

Ни один строительный или монтажный процесс невозможно осуществить без определенного набора инструментов и устройств. В данном случае необходимо знать, что нужно для установки радиатора отопления. Чаще всего используются один и тот же набор за исключением некоторых случаев.

К примеру, алюминиевые и биметаллические радиаторы устанавливают одинаково, а чугунные батареи — по другой схеме. Они требуют использования более крупных заглушек, а кран Маевского заменяют автоматическим воздухоотводчиком, устанавливая его в самой верхней точке системы. Стальные радиаторы панельного типа имеют металлические дужки и укомплектованы кронштейнами для навешивания.

Для моделей радиаторов настенного типа следует приобрести крюки или кронштейны, количество которых подбирается в зависимости от количества секций прибора отопления:

• Если количество секций не превышает 8, а длина составляет меньше 1,2 метра, то прибор крепится в трех точках, две в верхней части и одна снизу.
• Каждые следующие 5-6 секций требуют дополнительного крепления.

Осуществляем установку радиаторов отопления своими руками в собственной квартире: особенности крепления

Несмотря на новейшие приборы, обеспечивающие обогрев помещений, такие как сверхлегкие и эстетичные биметаллические и алюминиевые изделия, чугунные радиаторы по-прежнему востребованы у владельцев недвижимости. И хотя продукция из чугуна не отличается изысканным дизайном, батареи долго остаются горячими, передавая постепенно тепло окружающему пространству.

Галерея изображений

Фото из

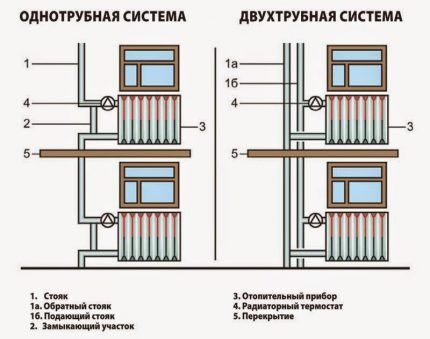

В однотрубной системе отопления подача и отвод воды производится по одной трубе. Выход и вход теплоносителя располагается в них или сверху, или снизу, или по диагонали



В двухтрубной системе отопления одна из них поставляет горячую воду (красная), вторая отводит остывшую (синяя). Чаще всего подачу подключают сверху, обратку отводят снизу радиатора



Если труба, соединяющая приборы в единый отопительный контур, расположена вертикально, то он относится к вертикальной разводке



Когда одна или две трубы отопления подключаются к прибору снизу, она относится к контурам с нижней разводкой



Модернизация простейшей однотрубной системы путем включения в схему байпаса позволяет выборочно отключать приборы при необходимости. Обычно у радиаторов Ленинградки нижнее подключение



Согласно направлению течения теплоносителя и обратки в двухтрубных системах они делятся на тупиковые и попутные. На фото тупиковый вариант: подача и обратка текут в разные стороны



Если трубы в отопительной системе соединены при помощи тройников, система называется тройниковой. Используется в одно- и двухтрубной схеме

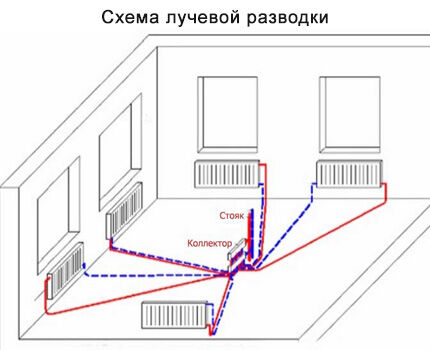

При коллекторной или лучевой схеме разводки трубы подачи и обратки подводятся к каждому прибору параллельно. Характерно для двухтрубных систем



Пример однотрубной отопительной системы

Устройство двухтрубной системы отопления

Вертикальная разводка контура отопления

Горизонтальная разводка отопительной системы

Ленинградка — усовершенствованная однотрубная система

Схема с тупиковым движением теплоносителя

Тройниковая схема сборки контура отопления

Коллекторная или лучевая схема разводки

В зависимости от выбранного типа разводки будет отличаться вариант подключения батарей. Для однотрубной и двухтрубной систем возможно использовать боковое, нижнее, диагональное подключение отопительных приборов.

Читать далее: Реставрация чугунной ванны, как обновить чугунную ванну своими руками (видео и фото)

Основная задача – выбрать оптимальный вариант, который сможет удовлетворить потребности конкретного жилища в необходимом количестве тепла.

Эти два типа разводки относятся к тройниковой системе подсоединения труб. Кроме нее выделяют коллекторные схемы. Их еще называют лучевой разводкой. Ее основная особенность заключается в прокладывании трубопровода по отдельности к каждому отопительному прибору.

Недостаток – трубы проходят напрямую через помещения всего этажа и их потребуется достаточно много. Это повлияет на стоимость системы. Существенный плюс – они монтируются чаще всего в пол, не влияя на дизайн помещения.

Коллекторная или лучевая схема подключения радиаторов не нарушает общую концепцию дизайна помещения, а также используется для устройства системы «теплый пол»

Такой вариант, существенно увеличивающий расход труб, последнее время активно применяется при проектировании отопительных схем. Коллекторное соединение приборов отопления используется в системе «теплый пол». В зависимости от типа проекта она может служить как дополнительный источник отопления или основной.

Вид отопления, в котором все батареи подсоединяются в один трубопровод, называют однотрубным. Нагретый и остывший теплоноситель движется по одной трубе, поочередно поступая во все приборы. Важно для нее правильно подобрать диаметр, иначе труба не справится со своими обязанностями и эффекта от такого отопления не будет.

У однотрубной системы есть свои недостатки и достоинства. Многие начинающие мастера считают, что выбрав этот тип разводки, можно здорово сэкономить на монтаже отопительных приборов и труб. Но это заблуждение. Ведь для качественной работы системы потребуется правильно все подключить, учитывая массу нюансов. В противном случае в комнатах будет холодно.

Однотрубная система действительно способна экономить средства при использовании подающего вертикального стояка. Это актуально для 5-этажек, где выгодно монтировать одну трубу, чтобы уменьшить расход материалов.

При таком варианте нагретая вода поступает по главному стояку вверх, распределяясь далее по остальным стоякам. Поочередно теплоноситель заходит в отопительные приборы каждого этажа, начиная с самого верхнего.

При однотрубной системе циркуляции теплоносителя теплая вода заходит в радиатор и возвращается обратно в одну и ту же трубу. Поэтому площадь последнего прибора должна быть больше

Чем ниже вода опускается, следуя по стояку, тем меньше становится ее температура. Эта проблема решается путем увеличения площади радиаторов на нижних этажах. Радиаторы однотрубной системы желательно оборудовать байпасами.

Это даст возможность без проблем демонтировать отопительный прибор, например, для ремонта, не нарушая работоспособность всей системы.

В однотрубной системе горизонтальной разводки можно использовать попутное или тупиковое движение теплоносителя. Она хорошо работает для трубопроводов с общей протяженностью до 30 м. Оптимальное количество подсоединенных отопительных приборов в этом случае – 4-5 шт.

Двухтрубная разводка предполагает использование 2 трубопроводов: один для прохождения нагретого теплоносителя (подача), второй – для остывшего, направляющегося обратно в нагревательный бак (обратка). В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.

Использование двухтрубной разводки считается наиболее желательным. При таком присоединении отопительных приборов происходят наименьшие потери тепла. Циркуляция воды может быть попутной и тупиковой.

Эта система обслуживания радиаторов характеризуется удобной регулировкой их тепловой производительности.

Выбирая двухтрубную схему подключения батарей с принудительной циркуляцией, нужно обязательно установить клапан для выпуска воздуха

Многие мастера, самостоятельно монтирующие систему отопления своего дома, отзываются о двухтрубке неодобрительно. Основной аргумент – большой расход труб, что существенно удорожает проект.

При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.

Ведь для устройства последней нужен больший диаметр труб и большая площадь приборов. На окончательную цену повлияет стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.

Подсоединение приборов отопления в двухтрубной системе может осуществляться по диагонали, сбоку, снизу. Допустимо использование горизонтальных и вертикальных стояков. Самый эффективный вариант – диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.

Галерея изображений

Фото из

Рассмотрим вариант подключения биметаллического радиатора к двухтрубному контуру отопления. Подача введена сверху, обратка отведена снизу



Для подводки подающей и обратной магистрали в стене выбраны штробы. Запланирована маскировка труб экранами



Штроба сформирована под изгиб трубы. Расстояние между стояками подачи и обратки должно быть не менее 10 см



Стену штробят так, чтобы подведенные к приборам отопления трубы прокладывались по самой короткой трассе. Вентили располагают за пределами будущих экранов, чтобы к ним был свободен доступ



Монтаж и подключение радиаторов с другой стороны от стояков подачи и обратки выполняется аналогичным образом



Для того чтобы обеспечить контроль работы радиатора к терморегуляторам подключаются датчики. Трубы оборачиваются энергофлексом



Трубы обратки тоже оборачиваются энергофлексом, чтобы сократить остывание и, соответственно, расходы на вторичный нагрев



Закрывают систему коробами, экранами и фальш-стенами, чтобы была возможность для ремонта и замены приборов и труб. Терморегуляторы соединяются с установленным на стену регулирующим устройством по типу систем «теплый пол»



Пример подключения радиатора к двухтрубной системе

Специфика скрытой прокладки разводки

Штроба для прокладки трубы подачи к радиатору

Штроба для прокладки трубы отбратки

Установка радиатора с противоположной стороны стояков

Решение для терморегулировки при скрытой прокладке

Обустройство трубы для остывшего теплоносителя

Особенности отделки со скрытой разводкой

Боковое подсоединение используется в двух- и однотрубных разводках. Оно еще называется односторонним. Основная особенность – труба подачи и обратка монтируются с одной стороны батареи.

Такая система применяется в многоэтажных домах при вертикальной подаче теплоносителя. Главное условие – установка перемычки перед присоединением к трубопроводу, именуемой байпас, и кранов, чтобы была возможность снять радиатор, не нарушив всю систему.

Установка кранов на трубе, соединяющей радиатор с основным трубопроводом, облегчит в будущем его обслуживание. Если нужно покрасить или промыть прибор отопления, он без проблем снимается, не нарушая общую систему

Одностороннее подключение эффективнее всего работает при незначительной длине отопительного прибора – 5-6 секций. Присоединение радиаторов большой протяженности таким способом будет иметь большие теплопотери.

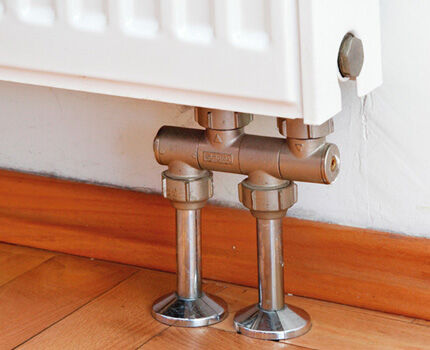

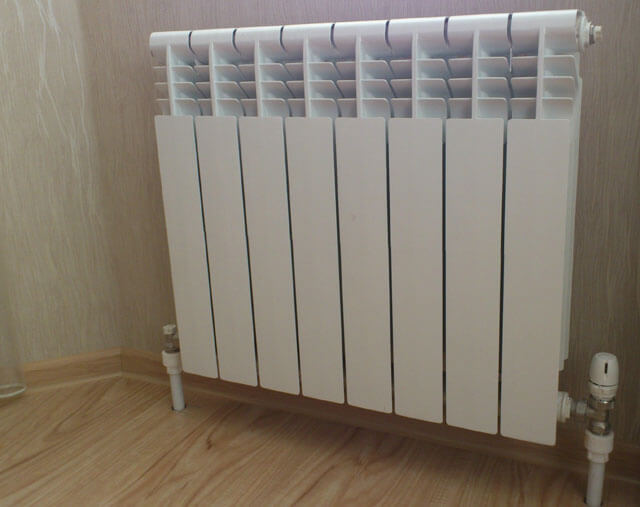

Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач. Когда нужно скрыть трубы, вмонтировав их в стену или пол.

Производители приборов отопления предлагают различные модели и вариации радиаторов с нижним присоединением. В паспорте изделия указано, как правильно подключить конкретную модель батареи отопления.

Внутри узла подключения радиатора есть встроенные производителем шаровые краны, позволяющие при необходимости его демонтировать. Такая информация позволяет своими руками установить приборы в систему.

Во многих современных моделях батарей схема подключения снизу предполагает циркуляцию воды как при диагональном присоединении. Для этого внутри радиатора устанавливается специальное препятствие, гарантирующее движение воды полностью по всему прибору. Только потом теплоноситель попадает в обратку
