Инструкция по монтажу скрытого выключателя

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

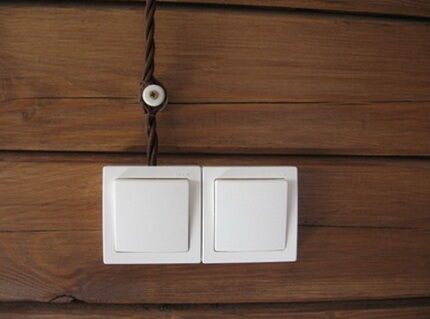

Устройство открытой проводки и установка соответствующих выключателей проводится там, где скрытая прокладка непрактична, опасна и мало эстетична

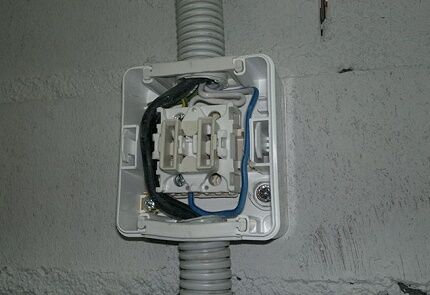

Установка выключателей при открытой прокладке электросети выполняется значительно проще, чем монтаж устройств для скрытой проводки



Скрытая проводка и соответствующие ей выключающие устройства лучше выглядят, они надежней защищены от внешних воздействий



Степень сложности сооружения скрытой проводки и установки выключателей существенно выше, к тому же сложнее определить место повреждения для выполнения ремонта



Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

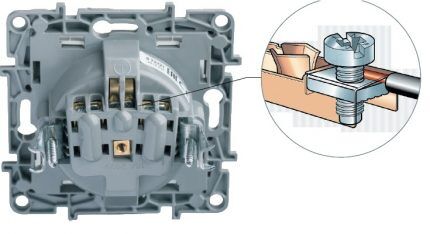

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт ( )

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.



В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

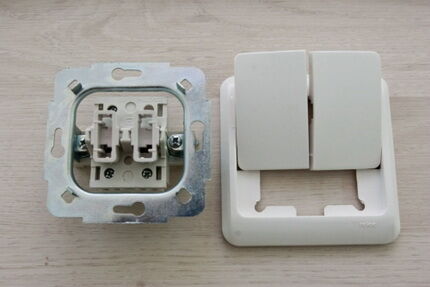

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

https://www.youtube.com/watch?v=naJ0NZ_u7VA

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Шаг 1: Работы по установке простых двойных устройств и радиовыключателей с розеткой проводятся в аналогичной последовательности

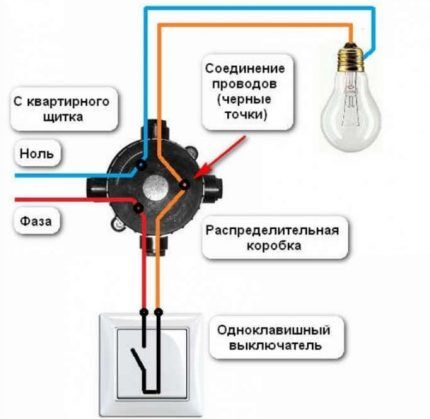

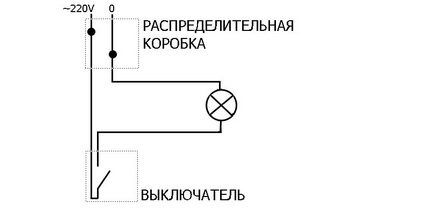

Независимо от типа и назначения выключателя для его подсоединения необходимо подготовить контакты



Для подключения радиовыключателя с розеткой необходимо отсоединить нейтраль и снять изоляцию с обоих краев



В блоке выключатель-розетка подсоединение проводится к двум входам и двум выходам. Фиксация проводников выполняется в соответствии с конструкцией устройства



В зависимости от модели устройства проводится подготовка рамки, при необходимости срезаются детали, предназначенные для защиты изделия при транспортировке



Если выключатель устанавливался для управления беспроводным оборудованием, перед установкой рамки необходимо задать комбинацию



Затем производится установка клавиши устройства, предназначенного для управления работой оборудования



Радиовыключатели могут устанавливаться на двусторонний скотч, фиксироваться на стене, стеклянной двери, окне, в удобном для пользователя месте



Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Сборка аппарата в домашних условиях

Изготовить выключатель можно самостоятельно. Хотя на первый взгляд, эта затея кажется сложной и непонятной для рядового потребителя, но при желании все получится, если выбрать простой способ.

Самое приятное, что человек, не имеющий особого опыта в сборке электроприборов, но живо интересующийся такими агрегатами, сможет справиться с задачей.

Конечно, если не нацеливаться на создание устройства, способного совершать программируемую коммутацию элемента, – когда реализуются сложные варианты реагирования.

Самый простой вариант – изготовить выключатель, обнаруживающий предмет на расстоянии нескольких сантиметров и размыкающий контакт в этот момент. Это может быть управление лампочкой, вентилятором или прочим агрегатом

Изделие должно уметь выключить лампочку, если в зону действия на пару секунд попала рука пользователя.

Сначала предстоит подготовить рабочие элементы для сборки приспособления. Это будет плата, микросхема, транзисторы, реле, конденсаторы, светодиоды, фотоэлементы и прочие комплектующие.

Галерея изображений

Фото из

Хороший вариант – купить готовый набор комплектующих, чтобы не собирать на рынке по частям. Тем более что китайцы совсем недорого продают



Предстоит взять схему, идущую в комплекте с деталями, рассмотреть внимательно и поставить каждую из запчастей на отведенное ей место



Каждый элемент, вставляемый на плату, имеет ножки, длина которых значительно превышает требуемую. Поэтому кончики с обратной стороны лучше откусить и загнуть



Теперь предстоит работать паяльником – хорошо, если такой опыт имеется. В противном случае желательно потренироваться на черновике, а затем пропаять каждое соединение



Справившись с частью работы, нужно поставить остальные светодиоды, конденсаторы и прочие детали на места, отведенные им. На плате можно увидеть обозначения



Настал черед поставить реле, следуя рекомендациям, приведенным в схеме расположения составных элементов собираемой конструкции. Тщательно припаять



На участок платы, обозначенный как RX (приемник), устанавливают фотодиод, покрытый оргстеклом черного цвета. А на место с надписью TX (передатчик) – прозрачный светодиод. У этих деталей более длинная ножка отвечает за плюс



Теперь ставится микросхема на определенный ей прямоугольник, который указан в инструкции. При помощи паяльника надежно крепится, чтобы ничего не болталось и не ходило в стороны



Хороший вариант – купить готовый набор элементов

Сборка по схеме

Загнуть кончики ножек элементов

Пропаять каждое соединение

Поставить оставшиеся детали

Поставить и припаять реле

Установить фотодиод и светодиод

Установка микросхемы

После пайки предстоит проверить качество выполненных соединений, чтобы каждый элемент конструкции был надежно зафиксирован.

Именно от этого зависит срок эксплуатации, ведь изделие предстоит разместить внутри корпуса вентилятора, сушилки для рук или люстры.

Галерея изображений

Фото из

Главное, не перепутать при установке микросхемы ключи – предстоит внимательно изучить ее размещение в инструкции



Бесконтактному приспособлению требуется электричество. Поэтому нужно подсоединить блок питания к плате, не перепутав контакт плюса и минуса на ней



Завершив сборку и пайку, можно проводить тестирование. Для этого проверяют срабатывание выключателя, проводя рукой над конструкцией – должны загораться индикаторы



Можно отрегулировать время задержки выключения, уменьшив его или увеличив по своему желанию, или дальность реагирования на раздражитель



Чтобы добавить немного функциональности, предстоит купить еще одну микросхему, например, CD4013BE или любую другую серии 4013. Отечественную лучше не брать, отдав предпочтение иностранной. Еще понадобится одно сопротивление/резистор на 10 кОм



Теперь нужно припаять резистор, затем присоединить провод плюс и минус, а на ножку под номером 13 на выход резистор на 10 кОм



Внимательно рассмотрев схему, следует определить на плате, куда должны паяться плюс и минус от дополнительной микросхемы



Проводок от 14 ножки должен пойти на плюс, обозначенный ранее, а с 7 ножки пойдет отрицательный проводок, который также нужно припаять. Это указано в инструкции микросхемы



Главное, не перепутать при установке микросхемы ключи

подсоединение блока питания к плате

Проверка работоспособности

Регулировка времени срабатывания прибора

Еще одна микросхема CD4013BE

Резистор на 10 кОм припаяли к микросхеме

Определение плюса и минуса на плате

Провода плюса и минуса припаять к плате

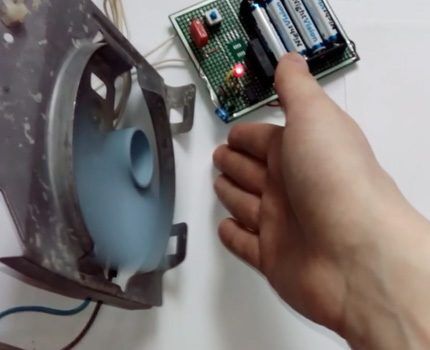

Осталось проверить работоспособность собранного устройства. Для этого осуществляют несколько тестов на срабатывание, проводя ладонью рядом с датчиком.

Если результат удовлетворил и конструкция выдержала тестирование, то ее можно помещать в корпус светильника, люстры, сушилки или прочей техники и подключать согласно схеме

Когда полученный итог не устроил, то предстоит адаптером – винтиком для регулировки – установить нужные параметры для реагирования.

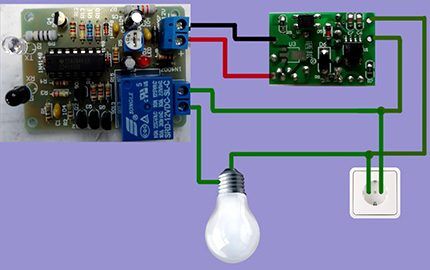

Собранный выключатель можно дополнительно модифицировать, добавив желаемые функции, если имеется опыт проведения электромонтажных работ и желание создать что-то оригинальное.

До 90-х наибольшим числом бытовой техники оснащались городские квартиры. Для загородных домов у местных энергосетей попросту не хватало мощностей – даже холодильник работал с перебоями.

Да и доступной бытовой электротехники в те годы было немного – телевизор, холодильник, стиральная машина, пылесос, стереомагнитола и радиоприемник.

Наконец, стоимость электрического киловатта в то время была низка – оставленные включенными лампа в комнате или приемник радио лишь незначительно повышали сумму оплаты электроэнергии.

Использование ключ-карты для активации и прекращения электроснабжения домовых точек питания дисциплинирует
домочадцев, способствуя наилучшему снижению энергозатрат. Оставленные включенными приборы в пустом доме – бесцельный расход средств

Сегодня ситуация иная: в каждом доме-квартире электроприборов не мало. Одно дело следить за пятью-шестью домашними потребителями электричества вроде телевизора или комнатной лампы. Совсем другое – пытаться отследить 20 и более устройств, регулярно подключаемых к электросети.

Ритм современной жизни этого не позволяет, постоянно нет времени. Но желания платить за лишние киловатты, впустую потребленные «забытыми» гаджетами – его тоже нет.

Читать далее: Насосная станция для частного дома как выбрать рейтинг

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

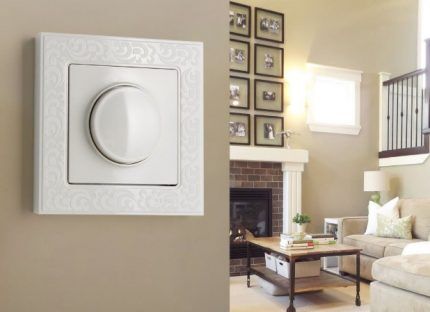

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в этой статье.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

По способу монтажа, выключатели бывают внешние (накладные) и внутренние (встроенные). Внешние выключатели устанавливают при открытой проводке или в тех случаях, когда отсутствует возможность установки внутренних. У внутренних выключателей, механизм утоплен в стену, применяются при скрытой проводке, в настоящее время это основной тип выключателей, устанавливаемых домах.

— поворотные

— кнопочные

— клавишные

— с датчиком движения

— веревочные

— сенсорные

— беспроводные

— диммеры

— переключатели

Поворотные выключатели изобретенные около ста лет назад и в настоящее время пользуются спросом, в частности у поклонников ретро-стиля.

Кнопочные выключатели, для управления освещением комнат, используются относительно недавно, поэтому в любом интерьере выглядят оригинально, необычно. В эксплуатации очень удобны, но, как и все новое, требует какого-то времени на привыкание.

Наиболее широко распространены клавишные выключатели. В настоящее время ими оборудованы системы освещения подавляющего числа жилых или офисных зданий. Трех и двухклавишные выключатели позволяют управлять целыми группами осветительных приборов.

Выключатели со встроенным датчиком движения, отслеживает передвижения, активируя при появлении человека освещение и, соответственно, отключая в отсутствии любого движения. Как правило, применяются инфракрасные датчики, которые способны различать присутствие человека и, к примеру, домашнего питомца.

Принцип работы основан на отслеживании уровня инфракрасного (ИК) излучения в поле зрения датчика (сенсора), чаще всего, пироэлектрического. Датчик присутствия, который обладает большим углом обзора, обычно монтируется на потолке комнаты и кроме отслеживания человеческого присутствия также позволяет управлять интенсивностью освещения.

Выключатель с датчиком движения можно применить на лестницах в частных домах. При установке их на каждом пролете и соответствующей настройке, свет будет включаться в том месте, где находится человек.

Веревочные выключатели (со шнуром), достаточно экзотический вид, но тем не менее многие именитые производители, имеют в линейках своих электроустановочных устройств, такие модели. Ряд свойств, которые сочетают в себе такие выключатели, не встречаются в других видах. Кроме очевидного, когда такие их устанавливают, в местах, в которых из-за слишком высокого расположения выключателя, неудобно включать/выключать осветительные приборы, они так же дают человеку, неповторимые тактильные ощущения, при эксплуатации, плюс легко находятся на ощупь, в темноте.

Сенсорные выключатели – инновационное поколение приборов управления светом. В основе принципа их работы управление током посредством микросхемы, тогда как в обычных выключателях используются традиционные скользящие контакты. Применение микросхемы позволяет полностью исключить возникновение короткого замыкания, что позволяет увеличить срок службы ламп в разы, а также значительно повышает ресурс выключателя в следствии низкого износа. Работают такие выключатели от простого касания, но есть модели, которым достаточно и просто провести рукой рядом.

Дистанционные выключатели – это комплект из небольшого блока управления и пульта (и блоков управления, и пультов может быть несколько), внешне напоминающий обычный выключатель, только чаще плоский. Для его установки не нужно штробить или сверлить стены — достаточно просто закрепить выключатель в удобном месте с помощью саморезов или двухстороннего скотча. Никакой скрытой проводки, никакого шума, пыли и грязи, никакой переклейки обоев и дорогостоящего ремонта.

Принцип работы прост — при нажатии кнопки выключателя посылается радиосигнал, которые принимает реле. Оно размыкает или замыкает цепь на фазе, которая идет к источнику света. Радиус действия зависит от особенностей строения вашего жилища, и от использованных материалов, колеблется обычно в диапазоне — 20-25м. Питаются передатчики от батарей, срок действия которых до 5 лет в зависимости от интенсивности использования.

С помощью такой системы можно управлять светом из любого места в доме. Органы управления работают на радиочастоте посредством цифровых сигналов и не создают помех теле и радиоаппаратуре, в комплекте могут быть мобильные дистанционные пульты. Беспроводной выключатель может являться сложной системой управления освещением «умного дома» и его можно дополнить различными модулями. Такие системы очень популярны, благодаря простоте монтажа и надежности, часто позволяют разрешить множество проблем со стационарной проводкой.

Современные светорегуляторы имеют расширенный набор функций таких как: управление яркостью, имитации присутствия, автоматического отключения, режимами затемнения, плавного включения и отключения, функцией дистанционного управления.

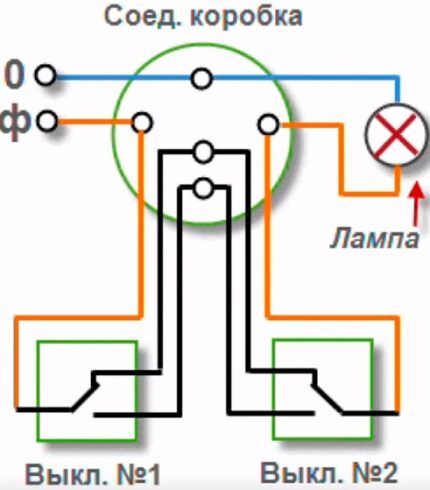

Переключатели (перекидной, дублирующий или проходной выключатель) – внешне напоминает обычный клавишный выключатель, но имеет принципиально иную схему работы. Когда обычный выключатель лишь разрывает цепь, переключатель, размыкая одну цепь, перекидывает контакт на другую. Это свойство позволяет использовать переключатели для управлением освещением одновременно из двух, трех и даже большего количества мест.

Удобство работы, с использованием переключателей, высоко оценено потребителями и с каждым годом процент объектов, где используются переключатели неуклонно растет. Единственный минус —это более сложная схема электропроводки, большее количество использующихся материалов и несколько более высокая стоимость самих механизмов переключателей.

В настоящее время, выключатели позволяют решать гораздо более широкий круг задач, нежели их первоначальное назначение. Это прежде всего важный элемент дизайна, дополняющий многие интерьерные решения. Так же выключатели незаменимые помощники, которые экономят электроэнергию, позволяют управлять освещением, не затрачивая при этом излишних усилий, делая жизнь человека максимально комфортной.

Перед тем как вы приступите к монтажу проводки в своем доме, вам необходимо будет правильно подобрать все комплектующие. В этой статье вы сможете увидеть основные виды выключателей света. Приборы, которые мы рассмотрим, достаточно часто применяются как в квартире, так и в частном доме.

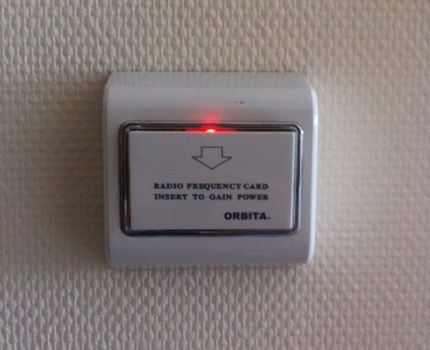

Карточный энергосберегающий выключатель в жилом доме

Имея схожий принцип работы, энергосберегающие выключатели различаются на простые и посложнее. Первые подойдут квартирам и домам сравнительно небольшой площади, вторые будут наиболее удобны в жилых комплексам с большим числом помещений, оснащенных многочисленным электротехническим оборудованием.

Если в «кармане» нет карты, то контакты выключателя замкнуты – внешнее электропитание не поступает в подсети помещений.

Вставляя карту с определенными характеристиками, пользователь замыкает контакты устройства, активируя подачу электроэнергии к точкам питания в помещениях. Обычные размеры карты для энергосберегающего выключателя: длина от 80 мм; ширина до 54 мм; толщина от 0,8 до 1,2 мм.

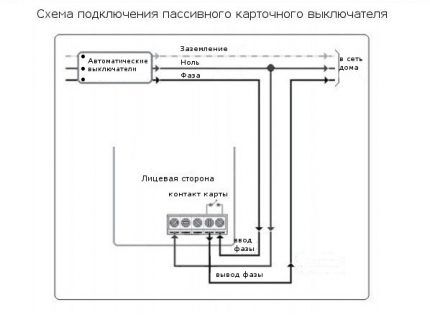

Схема подключения пассивного карточного выключателя к сети электропитания дома (квартиры). Отключение
электроэнергии достигается прерыванием сети через фазовую проводку

Включение энергоподачи в электросети, управляемой таким выключателем, может выполняться как с помощью штатной ключ-карты, так и любой другой карты схожего размера. Например, можно вставить визитку или лист перекидного календаря, чтобы включить картоприемник на подачу электроэнергии.

Такие устройства недороги и достаточно эффективны, поэтому используются во многих гостиничных и жилых комплексах.

Возможность замены оригинальной карты на картонный фрагмент такой же формы упрощает задачи размножения карточного ключа в случае потери штатных образцов или потребности в их большем числе (для уборщицы, например).

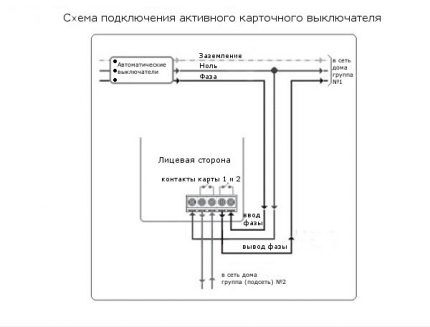

Ключ-карта для таких устройств содержит чип, активирующий выключатели только определенного стандарта – Temic, Emmarin, Mifare и др.

Будучи полноценным элементом комплекса СКУД с возможностью интеграции в онлайн систему контроля доступа в жилые помещения, активный картоприемник не воспримет поддельную карту (например, из картона) как действительный ключ.

Обладая способностью распознавания приоритета карты, активный карточный выключатель управляет сетью с
более сложной организацией. Однако подключаемые к картоприемнику подсети следует правильно выстраивать – с расчетом на перспективное использование хозяевами и обслуживающим персоналом

Комплектуются ключ-картами, способными не только определять принадлежность ключа данной системе, но и распознавать диапазон его возможностей. Т.е. активация питания во всей подсети происходит только по карте владельца дома, вложенной в картоприемник.

Если в смарт-картоприемник вставлена карта персонала уборки, то включится энергоснабжение строго определенных сетевых групп. По карте уборщицы активируется электропитание освещения и нескольких розеток, необходимых для подключения пылесоса, но, к примеру, ванна-джакузи и телевизор останутся обесточенными.

Отметим, что за исключением ключ-карт владельцев дома все прочие карты для интеллектуального картоприемника корректного программирования (необходимо устройство-программатор) с заданием ограничений для каждой из них. Разумеется, картоприемный блок также нуждается в программируемом внесении сценариев доступа к сетевому питанию по каждой ключ-карте.

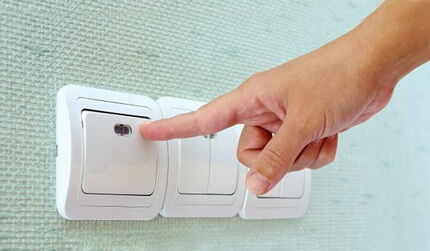

Как выбрать выключатель. Разновидности и особенности

Сегодня ассортимент электротехнических изделий может обеспечить создание любого дизайнерского решения, сделать управление светом в помещении комфортным и приятным. Чтобы правильно выбрать выключатель, необходимо учесть не только его функциональность и красоту, но и качество изготовления, иначе это может обернуться неприятными последствиями.

Выключателем называют специальное электротехническое устройство, служащее для размыкания и замыкания электрической цепи с помощью контактов. Поэтому, прежде всего, при выборе необходимо смотреть на технические параметры выключателя, а затем на его внешнее оформление для гармоничного сочетания с интерьером помещения.

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Отключаемые и неотключаемые подсети электроприборов

Современный комплекс электрической проводки в жилых домах формируется несколькими самостоятельными группами, выведенными на отдельные автоматы в щитке.

Основные цели: упрощение перспективных ремонтных задач и допустимости использования кабелей различного (требуемого) сечения. Расширением этих целей послужит деление групп электропроводки на две подсети – основную (неотключаемую) и второстепенную (отключаемую).

Деление потребителей тока и точек питания на группы с выводом на отдельные автоматы удобно по многим
причинам, включая возможность контроля электропитания для необязательных групп (подсетей). На изображении
представлена примерная схема формирования групп домовой электросети

Неотключаемая подсеть. В нее входят точки питания бытовых приборов, нуждающихся в постоянном энергоснабжении – холодильник, электроплита и микроволновка. Питание последним двум видам бытовой техники обычно необходимо для работы встроенных в них часов.

Также непрерывное электропитание пригодится для автоматической стиральной машины – она способна работать в режиме «отложенной стирки» без участия владельца. Возможно, в отсутствии хозяев потребуется работать компьютеру.

К примеру, для закачки объемных файлов с интернета. Группы проводки неотключаемой подсети дома выводятся на автоматы в электрощитке.

Читать далее: Рейтинг холодильников: обзор лучших моделей и советы по выбору

Отключаемая подсеть. В нее входят все группы осветительных приборов (основное, вспомогательное, сценарное освещение и пр.) и точки питания (розетки), к которым не подключена техника из неотключаемой подсети.

В отключаемую подсеть также вводятся группы электропроводки запитывающие бытовые приборы, работа которых не нужна в отсутствии домочадцев – например, бойлер и сплит-систему, телевизор и кухонную вытяжку, теплый пол на электротэнах и т.п.

Группы отключаемой подсети выводятся к общему выключателю – картоприемнику.

Инструкция по монтажу скрытого выключателя

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Шаг 1: Перед проведением любых работ, связанных с монтажом электроустановочных устройств, следует отключить подающую ток линию



Шаг 2: Для удобства выполнения надежных подключений провода извлекаем из гнезда. Все действия желательно проводить инструментами с диэлектрическими рукоятками



Шаг 3: Аккуратно зачищаем края двух входных и одно выходного проводов от изоляции. Снять надо примерно 1 см полимерной оболочки



Шаг 4: У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода



Шаг 5: Перед погружением механизма розетки в гнездо проверяем прочность соединений, чтобы не пришлось разбирать в ближайшее время



Шаг 5: После погружения механизма выключателя в гнездо его нужно выровнять, ориентируясь на строительный уровень



Шаг 7: Убедившись в безупречности положения механизма, фиксируем его в гнезде



Шаг 8: В завершении процесса устанавливаем рамку выключателя и его клавиши, включаем подачу тока и проверяем работоспособность



Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому, прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

• Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
• Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
• Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками ( )

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

• Коричневым или белым цветом изоляции провода обозначается фазная жила.
• Синим – нулевая жила.
• Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Электрические выключатели. Виды и особенности. Применение

Установить выключатель для бытового использования, функционирующий бесконтактно, можно самостоятельно. Что касается моделей для управления током нагрузки на производстве, то здесь монтажом разрешено заниматься лишь сотруднику, имеющему допуск к конкретному оборудованию.

Предстоит внимательно рассмотреть покупку – выключатель комплектуется инструкцией, крепежными деталями, иногда стопорными гайками. Все это пригодится подсоединения прибора

Перед подключением следует обратить внимание на следующие моменты:

• для функционирования ВБ требуется питание, но его нельзя подключать напрямую, если изделие относится к двухпроводному типу;
• у источника питания, использующегося для бесконтактного датчика, напряжение должно соответствовать параметрам, указанным в паспорте выключателя;
• при затягивании крепежей важно не перетянуть гайки.

В руководстве должна быть схема подключения, которой нужно следовать, а также способ установки конкретной модели.

Варианты установки полностью зависят от особенностей приобретенной модификации. Важно использовать именно способ, характерный для приобретенного датчика

Сначала выполняется механический тип монтажа – используя крепежи, если нужно, то стопорные гайки, для присоединения прибора.

Когда все надежно зафиксировано, то пора приступать ко второму этапу – электрическому подключению.

Схема электромонтажа зависит от того, используется постоянный или переменный ток. Количество проводов также влияет на выбор схемы – здесь нужно быть внимательным, чтобы правильно подсоединить имеющиеся кабеля

При работе с электросетью важно не забыть отключить питание на квартирном щитке, чтобы обезопасить себя. Затем провод ВБ подсоединяется одним из способов, предусмотренных ГОСТом. Его тип зависит от модификации.

Чаще всего для бытового использования покупают датчик, управляющий работой люстры. Поэтому последний этап – размещение приспособления в корпусе осветительного изделия. При необходимости выполняют регулировку и настройку времени отклика, активного расстояния, на котором будет срабатывать устройство.

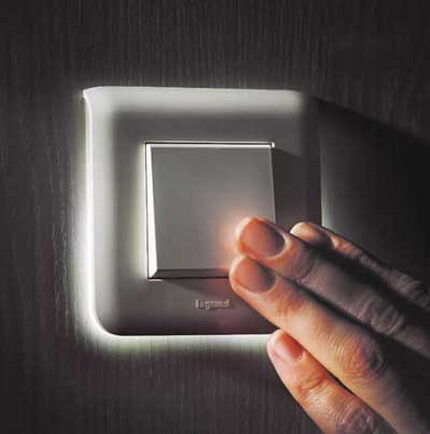

В последнее время при проектировании системы освещения учитываются не только технологические, но и дизайнерские аспекты. Комфортное, экономичное и выигрышное освещение зависит от того как правильно будут размещены электрические выключатели соответствующего типа. Выбор в пользу того или иного варианта подключения осуществляется исходя из характеристик комнат и их назначения.

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Оптимально, если предназначенные для управления электропитания бытовых подсетей карточные устройства будут рассчитаны на напряжение 220В и 30А силу тока. Это позволит выключателям безопасно выполнять коммутацию тока сетевой группы, к которой подключаются наиболее энергоемкие бытовые приборы.

При меньших рабочих характеристиках, но при потребности управления сетевыми группами с многочисленными энергопотребителями нагрузка на энергосберегающий выключатель окажется слишком высокой.

Например, среди бытовых приборов, развивающих повышенную нагрузку на электросеть, можно выделить стиральную машину, сплит-систему и электрочайник. Поэтому модели картоприемных коммутаторов, рассчитанные на ток силой менее 30А, следует оборудовать дополнительным пускателем.

Установку картоприемника важно выполнять более ответственно, чем клавишных выключателей. Особое внимание уделяется порядку подключения проводки к контактам. На изображении – выключатель, сборка которого рассмотрена ниже

Установочная конструкция картоприемника образована двумя основными элементами – основным корпусом (механизмом) устройства и монтажной рамкой. Корпус основного механизма картоприемных устройств некоторых марок комплектуется съемной декоративной вставкой.

Рассмотрим порядок монтажа карточного выключателя на примере модели Schneider Electric:

• подцепив отверткой декоративную вставку на корпусе механизма, снять ее. Вывинтить два крепежных винта;
• демонтировать рамку и крышку;
• закрепить провода электролинии, вставив их зачищенными от оплетки концами в соответствующие схеме контактные зажимы, подтянуть винтами;
• вставить корпус в полость монтажной коробки. В зависимости от используемого типа монтажной коробки либо затянуть двумя винтами распорные лапки, либо ввинтить два самореза;
• поставить рамку. Выставить крышку, смещая ее по рамке сверху-вниз до сцепления выступов-фиксаторов;
• закрутить два винта, поставить декоративную накладку.

Установка карточного устройства ведется в пластиковые монтажные коробки, рассчитанные под распор лапками (ГОСТ 8594-80) или под крепление винтами самонарезающими. В любом случае закручивание винтов осуществлять поочередно и постепенно.

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

1. На проходном выключателе определяем общую клемму.
2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя ( )

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

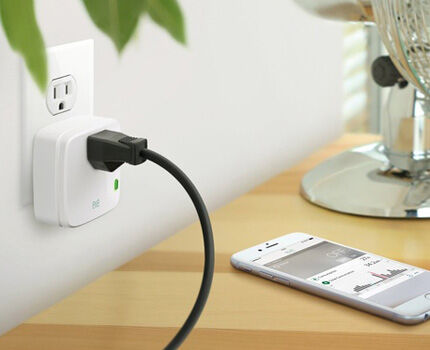

Использование умных розеток для повышения комфорта своего дома или квартиры доказано наглядным примером не одного довольного пользователя. Высокая стоимость смарт-устройств вполне оправдана – ведь они способны выполнять массу дополнительных полезных функций.

Установив дистанционно управляемые розетки, можно контролировать ситуацию в доме, даже находясь в длительной командировке. Для этого не придется просить друга поливать цветы и проверять, не протекает ли кран, в порядке ли электропроводка. Достаточно зайти в приложение, установленное на смартфоне, и все увидеть в реальном времени.

Вы решили испытать возможности смарт-розетки, купив одну модель “на пробу”? Или у вас возникли вопросы по выбору, которые мы не затронули в этой статье? Задавайте свои вопросы в блоке ниже – мы постараемся вам помочь.

А может вы уже пользуетесь набором умных розеток, управляемых на расстоянии? Поделитесь, пожалуйста, своим опытом с нашими читателями.

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Управляемый картой выключатель наряду с экономией электроэнергии позволит одним движением включать свет во всем доме, что удобно. Ведь в сумерках вечера отыскать клавишу выключателя в очередной комнате бывает трудно. Картоприемник – простое устройство, а пользы в нем много.

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.
