Проблем с тягой быть не может

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс.

Как установить и сделать вентиляционный дефлектор

Несложный в конструктивном исполнении элемент вентсистемы доступен в торговой сети. Любой дефлектор должен соответствовать ТУ 36233780. В целях экономии средств можно сделать дефлектор ЦАГИ своими руками из нержавейки или оцинкованной стали. При этом нужно помнить: для вытяжки агрессивной воздушной среды оцинкованная конструкция не используется.

Необходима предварительная подготовка. В частности, ознакомление со специальной литературой, где даны расчетные зависимости аэродинамических параметров, сведенные в таблицы. В предварительный этап входит и уточнение размеров. Они соответствуют нормам СНиП 41012003. Дефлекторы выполняются в климатическом исполнении «0». Выбираются в зависимости от сечения и формы канала вентиляции.

Если вы человек наблюдательный, то наверняка обратили внимание, что некоторые трубы на крышах имеют колпаки. Предназначение этой детали знают немногие, тем более что называется она малопонятным словом «дефлектор», что означает «отражатель». В данной статье мы расскажем об этом полезном элементе и о том, как можно сделать дефлектор на трубу дымохода своими руками.

По виду колпака

Дефлекторы на трубу различаются видом своей «верхушки». Они бывают:

1. плоскими;
2. полукруглыми;
3. с крышкой;
4. с двускатной щипцовой крышей.

Первые чаще всего применяются на домах, построенных в стиле модерн. Вторые характерны для современных построек. Элементы с щиповой крышей лучше всего защищают дымоход от снега.

Материалом для дымников в основном служит оцинкованное железо, реже используется медь. В настоящее время все больше входят в моду изделия, которые покрываются жароустойчивым полимером или эмалью. В дефлекторах для вентиляционных труб, по которым не проходит нагретый воздух, применяются колпаки из пластика.

Изделие, покрытое жароустойчивой эмалью

По конструкции

Элементы различаются и своей конструкцией. На отечественном рынке спросом пользуются следующие приспособления:

• дефлекторы ЦАГИ;
• дефлекторы ASTATO;
• шаровидные изделия с вращением;
• устройства Григоровича;
• круглые дымники «Воллер»;
• гусек или «дымовой зуб»,
• звезда «Шенард».

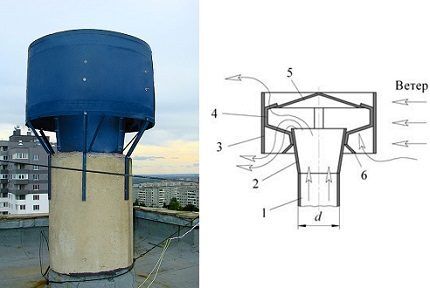

Наиболее популярным является дефлектор ЦАГИ, который состоит из следующих составляющих:

• входного патрубка;
• каркаса;
• зонтика;
• диффузора;
• кронштейнов.

Если вы не хотите покупать заводское устройство, можно сделать дефлектор для круглой трубы своими руками.

Дымники с разными видами крышек

Циркуляция воздуха а, значит, его обмен в системе вентиляции происходит в результате движения по каналам воздушной массы, которая образуется благодаря разности давления внутри и снаружи дома. На функционировании естественной вентиляционной системы серьезно сказываются погодные условия. В летний период, когда перепад давления внутри строения и на улице незначителен, тяга становится минимальной или вообще нулевой. Этот недостаток легко устранить с помощью дефлектора.

Под этим термином подразумевают простое аэродинамическое устройство, устанавливаемое на оголовок канала в системе приточно-вытяжной естественной вентиляции, что значительно повышает ее тягу.

Как функционирует дефлектор? Когда оголовок шахты увенчан дефлектором для вентиляции, воздушный поток, отражаясь от поверхности диффузора, рассекается. В результате этого вокруг оголовка образуется область разряженного воздуха, благодаря чему поток воздушной массы, находящейся внутри канала, устремляется вверх, формируя дополнительную тягу.

Сконструированы и производятся различные виды дефлекторов вентиляционных, среди них пользуется заслуженной популярностью модель, разработанная Центральным институтом аэрогидродинамики (дефлектор ЦАГИ). Ее конструкция прекрасно подходит для установки и на вентиляционные шахты, и на дымоходы.

• d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
• 1,25 d – расчетная величина диффузора в широкой части;
• 1,7 d – значение ширины зонта;
• 2 d – требуемый диаметр кольца;
• 1,2 d – значение высоты кольца;
• d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута. Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком.

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

Обычный вид дефлектора, который работает за счет действия ветровых потоков.
ждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы.
Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию.
Способы присоединения имеют соответствующие технологиям характеристики.
Материал, из которого изготовлен агрегат – оцинкованная сталь.

Модель	Цена	Характеристика
Дефлекторы вентиляционные Д100
Д125	1820
Д160	1950
Д200	2100
Д315	2700
Д350	3100
Д400	4400
Д710	6600
Д1000	30500
Флюгерный дефлектор Т 110	2570	Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков. Устанавливать нужно на воздуховод, который уже проложен.
Т120	3380
Т150	3380
Т200	3500
Т300	4300
Т500	8300
Т680	12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

• обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
• еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
• последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм	120	140	200	400	500
Высота устройства Н, мм	144	168	240	480	600
Ширина диффузора D, мм	240	280	400	800	1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

• ширина диффузора (D)=2 * внутренний диаметр.
• высота устройства (Н)=1,7 * внутренний диаметр.

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

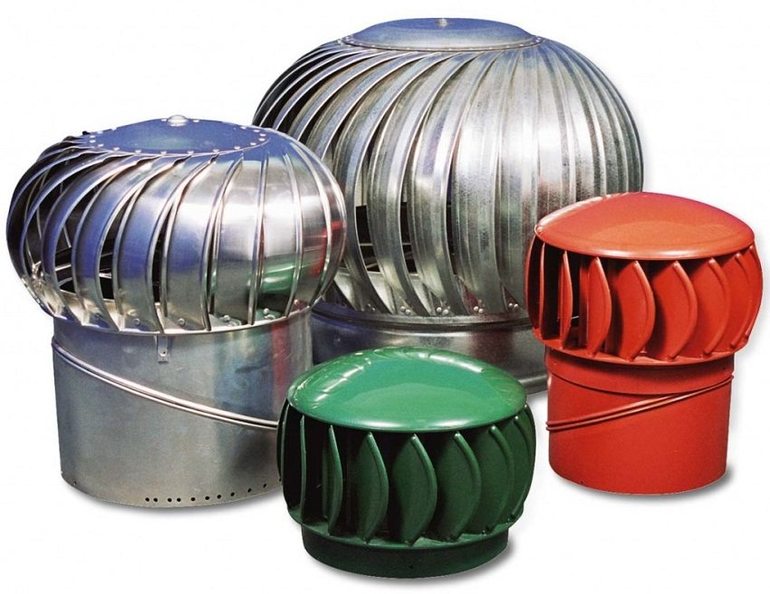

Можно ли изготовить ротационный дефлектор своими руками

При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Дефлектор типа ЦАГИ непосредственный конкурент Турбодефлектору – старая советская разработка. Работает также без электричества, ставится на трубу и создает тягу в вентиляционном канале. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный.

Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх.

Обратите внимание

Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой.

Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор цаги, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу. Из всего этого делаем вывод: дефлектор ЦАГИ предназначен только для увеличения тяги.

Тогда как, суть ротационных дефлекторов заключается в том, что центральная часть вращается за счет усилия ветра, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции и паров из помещения.

Турбодефлектор в 4 раза эффективнее стандартной естественной приточно-вытяжной вентиляции создает тягу в вентиляционных каналах.

Преимущество ЦАГИ – давно на ранке и хорошо известен. Для своего времени дефлектор ЦАГИ — хорошее техническое решение и помогал справляться с вентиляцией за счет силы ветра.

Сейчас с выходом на рынок вращающихся дефлекторов решение проблемы вентиляции стало проще, внешне привлекательнее и эффективность выше.

Если сравнивать дефлектор ЦАГИ с ротационным дефлектором, то при одинаковых размерах, последний создает большую тягу, а значит более эффективен!

Значительный недостаток дефлектора ЦАГИ – значительно большие размеры по сравнению вращающимся дефлектором. И если при небольших диаметрах трубы порядка 100 мм дефлекторы примерно одинаковые, но когда мы переходим на диаметры от 200 мм и выше, то соотношение размеров и массы сильно меняется.

Например: при размере трубы 600 мм дефлектор ЦАГИ больше ротационного дефлектора в несколько раз. Огромные размеры дефлектора ЦАГИ затрудняет его монтаж, поскольку он не всегда проходит в дверные проемы многоквартирного дома и может потребоваться подъемный кран. Большой вес также затрудняет установку.

Дефлектор ЦАГИ большого диаметра весит порядка 40 кг, поэтому для монтажа требуется как минимум два человека, в то время как турбодефлектор может быть смонтирован в одиночку.

Габариты дефлектора ЦАГИ и Турбодефлектора

ЦАГИ	D	D1	H	H2	Масс, кг
Д315	315	510	450	300	8
Д400	400	730	640	430	16,7
Д500	500	950	840	550	31,8
Д630	630	1190	980	680	46,5
Д710	710	1320	1027	780	74,8
Турбодефлектор	D	C	H	B	Масса, кг
ТД315	315	550	550	470	4,5
ТД400	400	550	550	470	6,3
ТД500	550	600	600	520	7,2
ТД600	600	800	800	600	9
ТД680	680	900	900	600	9,5

Турбодефлектор устанавливается значительно проще. При диаметре 600 мм его масса составляет 9,5 кг и его с легкостью может поднять один человек. Он легко проходит в дверной проем.

Почему выгодно ставить ротационную вентиляционную турбину Турбодефлектор»?

*Для каждого региона расчет может отличаться

Как рассчитать необходимое количество устройств

Для вентиляции небольших помещений (комнат, гаражей, подвалов) используется турбина с диаметром основания 110—160 мм.

Устройства с размерами от 200 до 600 мм подойдут для помещений до 40 м2 с постоянным пребыванием в них до четырех человек.

Большие диаметры, 400 до 680 мм используются при обеспечении воздухообмена в помещениях с большой площадью, многоквартирных домах, складах, животноводческих фермах.

Примеры расчета.

Для расчета вашего строения заполните и вышлите опросный лист

Области применения турбодефлектора

-Многоквартирные дома

-Коттеджи, частные дома

-Детские сады

-Школы

-Бассейны, спортивные объекты

-Производственные, складские помещения

-Котельные

-Коровники

-Сушильные комплексы

-Курятники

-Емкости, резервуары для хранения воды

-Биотуалеты

-Вентиляция бытовок, постов охраны

-Зоопарки

-Конюшни

-Фермы, скотные дворы

-В каминах и барбекю, особенно при значительной высоте дымохода, вызванной наличием близлежащих жилых строений.

-В основной вентиляции жилых и вспомогательных помещений, коммерческих строений (кафе, баров, гостиниц, ресторанов и т.д.)

-В сельскохозяйственных помещениях

-В ангарах, складах и зданиях промышленного назначения

-Для естественной вентиляции подкрышного пространства строений в летний период, особенно в дневное время.

-Вентиляция помещений, где находятся обогревательные приборы, которые эксплуатируются на природном газе, обеспечивая продолжительную и эффективную работу оборудования.

Собственно поэтому правильно устроенная система вентиляции считается самым важным требованием при запуске в эксплуатирование объектов строительства. Наладить хороший обмен воздуха помогает турбодефлектор для проветривания.

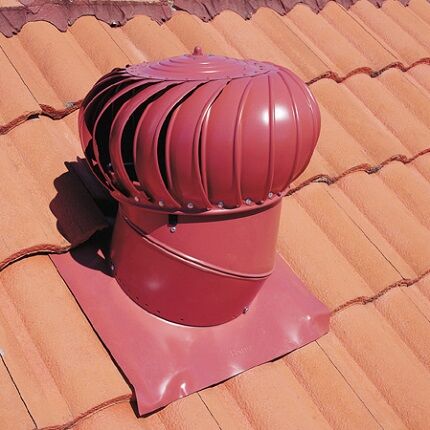

Работа турбодефлектора базируется на следующих принципах: применяя энергию ветра, приспособление выполняет разрежение воздуха в вентиляционной шахте, повышает тягу и вытягивает грязный воздух из помещения, вентканала, пространства под кровлей.

Как бы ни менялись сила и направление ветра, вращающаяся головка (крыльчатка) всегда крутится в одну сторону и создает в вентиляционной шахте выборочный вакуум, который повышает интенсивность воздушного движения в трубе, исключает возникновение обратной тяги и делает лучше общий обмен воздуха. Более того, приспособление избавляет от попадания в вентиляционный канал осадков.

Турбодефлектор сделан для увеличения эффективности работы каналов для вентиляции, дымоотводов. Он делает лучше воздействие природной вентиляции, стабилизируя ее, предохраняет перетекание воздуха из одного вытяжного канала в другой и проявление эффекта обратной тяги

Верхняя часть, турбинная головка, крутится за счёт силы ветра, создавая разряжение в середине шахты вентиляции. Часть снизу крепится к самому каналу. Для этого в ее основании предусматриваются отверстия для саморезов.

Ротационные турбины ставятся не только на проблемных участках. В хорошо работающих каналах для вентиляции их использование делает лучше продуктивность работы на 20%

Ротационныйветровик боковых окон как правило имеет основания круглой, прямоугольной или плоской в форме квадрата. По запросу клиента он укомплектовывается кровельными проходами, рассчитанными на угол ската от 15 до 35°.

Фактические размеры переходов могут быть всевозможными. Приспособление может монтироваться как на трубы стандартных размеров, так и на каналы вентиляции оригинальной конструкции. Благодаря этому переходы нередко делают под заказ

В пользу применения турбины можно привести следующие доводы:

• Вращающаяся голова турбины содействует быстрому обмену воздуха в шахте вентиляции, мешает образованию обратной тяги, оберегает пространство кровли от накопления конденсата. Продуктивность работы ротационного устройства гораздо больше, чем простого дефлектора.
• Не потребляет электроэнергию, в отличии от электрических вентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд рентабельных устройств.
• Усредненный служебный срок при постоянном обслуживании и правильной установке — около 100 тыс. часов или 10 лет, модели из нержавейки как правило прослужат до 15 лет. Это втрое длительнее, чем рабочее время вентиляторов.
• Мешает попаданию в каналы вентиляции снега, града, дождя. Может применяться в регионах с крепкими и нередкими ветрами.
• Миниатюрная и нетяжелая конструкция. Устройства с диаметром основания больше 200 мм весят намного меньше, чем ветровик боковых окон ЦАГИ. Модель самого больших размеров (680 мм) весит только лишь около девяти килограмм, в противовес ему ветровик боковых окон ЦАГИ с тем же диаметром основания может весить около 50 кг.
• Не тяжелый монтаж не просит специализированных знаний и способностей.

Читать далее: Водяное отопление своими руками лучшие системы и схемы

Изготовить турбодефлектор своими руками достаточно сложно. Чаще всего прибегают к покупке готового варианта. Но для энтузиастов мы приведем распространенную схему и чертежи изготовления его в домашних условиях.

В следующем ролике смотрите как производится сборка и монтаж.

Установка турбодефлектора вентиляции своими руками возможна, для этого не потребуется даже каких-либо специальных навыков.

Перед началом работ проверяют исправность вращающейся части механизма. Для этого на улице ставят устройство на пол (земля или крыша – не принципиально) и, при наличии ветра, проверяют вращение. Если изделие не бракованное, то верхняя часть начнет вращаться без каких-либо дополнительных усилий, кроме как от ветра.

Монтаж турбины должен быть произведен на самой высокой точке над кровлей.

Пример правильного монтажа

Так как конструкция состоит из двух частей, то на трубу вентиляции сначала надевается нижняя часть и затягивается хомутом. Затем сверху одевается сама головка.

После установки дождитесь достаточной силы ветра и проверьте его работу. Если монтаж произведен правильно, то дефлектор начнет свое вращение и дополнительных действий более не потребуется.

В завершение

Работающий турбодефлектор хоть и не потребляет электроэнергию, но при этом обеспечивает дополнительный прирост эффективности в виде увеличения тяги в вентканалах до 20%. При проектировании и строительстве новых объектов все чаще используют такие автономные решения, снижая последующие энергозатраты на эксплуатацию систем вентиляции.

1. Особенности
2. Принцип работы
3. Расчет и чертежи
4. Установка
5. Отзывы владельцев

Адекватное вентилирование помещения необходимо для его долгой и беспроблемной эксплуатации. К тому же правильно устроенный воздухообмен избавит от лишней влаги и, как следствие, появления грибка, что небезопасно для здоровья человека. В сложных ситуациях спасет установка дефлектора – устройства, которое обеспечивает постоянный приток чистого воздуха.

Турбодефлектор для вентиляции применяется не только в квартирах и частных жилых домах, но в промышленных, складских и сельскохозяйственных постройках. В последних это устройство помогает выводить газы и излишнюю влагу.

В промышленных условиях дефлекторы значительно снижают затраты на электроэнергию. В бассейнах, спорткомплексах и муниципальных учреждениях часто устанавливаются ротационные дефлекторы.

Турбированными моделями оборудуют гаражи и погребы.

К преимуществам этих приборов относят:

• низкое потребление электроэнергии (особенно ротационные модели, которые используют силу ветра для вращения турбины);
• закрытая и подвижная верхняя часть дефлектора исключает попадание в вентиляционную шахту мусора, птиц и грызунов, а также атмосферных осадков;
• прочный материал изготовления (оцинкованная сталь или алюминий);
• вращаясь, устройство разряжает воздух вокруг, тем самым не позволяя помещению нагреваться в жару;
• выводит конденсат, не позволяя ему проникать в утеплитель и отделочные материалы, увеличивая срок их службы;
• количество наледи существенно снижено в холодное время года;
• надежность устройства, благодаря прочности крепления всех деталей ему не страшен ветер и непогода;
• привлекательный внешний вид, за счет чего может использовать агрегат в любых зданиях, сочетается практически с любым фасадом;
• безопасное для здоровья и экологии устройство;
• срок службы дефлектора составляет не менее 15 лет.

Дефлектор, работающий без электричества, состоит из следующих частей:

• цилиндр;
• диффузор;
• зонт (предотвращает попадание в дымоход сора и влаги из атмосферы);
• кольцевые отбои.

Классическим вариантом установки дефлектора является монтаж устройства на трубу для выведения дыма. Это позволяет создать необходимое препятствие для воздушных масс.

В процессе работы этого механизма воздух разделяется на большое количество микропотоков, которые имеют невысокую скорость. Благодаря этому потоки ветра захватывают дым, выходящий из трубы, и усиливает тягу в несколько раз.

Дефлектор также препятствует проникновению угарного газа обратно в помещение.

Наиболее часто можно встретить такие модели устройства.

1. Классические круглые, квадратные, прямоугольные.
2. Цаги. Насадка этого вида дополняется экраном, имеющим форму цилиндра. В него «упаковано» само устройство с коническим окончанием. Диаметр воздуховода может колебаться от 10 до 125 см. Специальный экран надежно защищает от обратной тяги.
3. Григоровича. Это самый распространенный вариант, который используют для печного отопления и для организации правильной вентиляции. Имеет классическое исполнение и монтируется на насадку в форме усеченного конуса. Его можно как приобрести в магазине, так и изготовить самостоятельно.
4. Ротационный. Имеет насадку с шарообразным окончанием. Отличается от классических моделей дефлекторов наличием лопастей и турбины, за счет которой генерируется дополнительная сила тяги. Этот ход увеличивает КПД конструкции на 50%. Диаметр трубы, на которую устанавливаются эти модели, может варьироваться от 20 до 90 см. Используется на вытяжных каналах как жилых, так и промышленных помещений, на дымоходах, фановых стояках, для вентилирования подкровельных слоев.
5. Двойной н-образный. Эта модель имеет необычной формы патрубок. Он позволяет увеличить эффективность и технические характеристики вентиляции минимум в 2 раза. Имеет форму буквы двух трубок, между которыми располагается перемычка в которую врезана труба, что соединяет дефлектор с вытяжкой.

• стальной лист — 0,5-1 мм толщиной или пластиковый;
• дрель со сверлами;
• картонные листы;
• заклепочник;
• ножницы.

Создание чертежа

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

• А – круглая труба;
• В – квадратная труба;
• С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта.

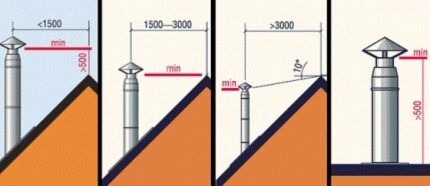

Нюансы монтажа колпаков ветрового побуждения

При установке дефлектора следует руководствоваться нормами СНиП.

Основное внимание уделяется высоте вентиляционной трубе и колпака:

• от 500 мм над парапетом/коньком крыши, если воздуховод удален от вершины кровли на 1,5 м и менее;
• вровень с коньком или выше, если дистанция от вентканала до парапета составляет 1,5-3 м;
• не ниже линии отклонения, проведенной под углом 10° от конька вниз, при условии удаленности трубы больше 3-х м.

На плоской крыше дефлектор устанавливается на высоте 50 см и выше.

При размещении вентиляционной шахты рядом с дымовой трубой, надо соблюсти одинаковую высоту воздуховодов. Если эти требованием пренебречь, то печной дым может поступать в помещение

Дополнительные нюансы установки:

• недопустим монтаж в области аэродинамической тени соседних строений;
• дефлектор размещается в зоне свободного обдува, оптимально, если колпак является наивысшей частью кровли.

Установка насадки круглого сечения на квадратный воздуховод осуществляется через переходной патрубок.

Требования и методика монтажа дефлектора на дымоход котла описаны в этой статье.

Это долгая история, так как сначала нужно будет провести расчеты, затем составить чертеж и только после этого приступить к сборке. Некоторым проще приобрести готовый дефлектор с турбиной в специализированном магазине (их цена стартует от 3,5 тыс. рублей).

Но если все же принято решение изготовить механизм самостоятельно, то действия будут выглядеть следующим образом. Для начала подготовьте необходимые инструменты и материалы:

• тонкий картон для создания макета по чертежу и расчетам;
• лист оцинкованной или нержавеющей стали;
• фланец для воздуховода;
• винты, гайки и заклепки;
• узел подшипника (лучше приобрести уже готовый или изготовить его самостоятельно из 2 муфт и мебельной трубки подходящего размера);
• дрель;
• плоскогубцы;
• стеклянная банка;
• ножницы по металлу.

Нужно нарисовать и изготовить макет из подготовленного картона для того, чтобы сверить расчеты и не переделывать изделие. Ножницами по металлу вырезать круг необходимого диаметра. Нарезать нужное число лопастей (обычно 20-25, не более).

Они должны иметь прямоугольную форму. Загнуть заготовки лопастей под примерно одинаковым радиусом. Эта работа выполняется исключительно вручную, поэтому возможны небольшие погрешности, так как не все детали будут иметь одинаковый изгиб.

Монтаж дефлектора выглядит следующим образом.

1. Устанавливается входной патрубок. Для его крепления (на болты или заклепки) в нем и в трубе просверливается одинаковое количество отверстий.
2. При помощи хомутов или нижних кронштейнов прикрепляется воронка диффузора.
3. Колпак дефлектора надевается на диффузор с усеченной стороны при помощи хомутов.

Стоит обратить внимание на то, что не все работы будет удобно провести на высоте. Так, сборку колпака и самого устройства лучше провести заранее, а на крыше уже заняться непосредственно самим монтажом.

При монтаже дефлектора следует придерживаться следующих рекомендаций, которые дают профессионалы.

1. Можно установить турбину на прямую или скатную крышу, дымоход и вентиляционные выходы. Выбирать место необходимо в зависимости от того, для каких целей будет использоваться дефлектор.
2. Для подкровельного вентилирования подойдет турбина диаметром 31,5 см.
3. На скатной крыше дефлектор устанавливают в самой верхней точке. При монтаже на плоскую крышу обязательно учитывают высоту снежного покрова и устанавливают устройство выше него. В любом случае не рекомендуется делать уровень дефлектора ниже 18 см.
4. С целью регулирования потерь тепла в холодное время можно установить специальные задвижки (в жилых домах) или регулирующиеся воздухозаборы (для складов и производств).

Большинство людей, которые установили дефлекторы в своих домах или сельскохозяйственных постройках, отмечают множество плюсов. Удается избежать обратной тяги и полностью нормализовать воздухообмен в помещении. Устройство эффективно удаляет вредные газы (углекислый и угарный) из помещения и предотвращает их обратное попадание.

Некоторые негативные отзывы связаны с ошибками при монтаже, а также нарушениями правил эксплуатации дефлектора. Турбодефлектор позволяет эффективно вентилировать практически любые помещения.

Его долгий срок службы делает это устройство надежным, а отсутствие проблем с воздухом полностью оправдывает затраты на приобретение и установку устройства.

Особенности монтажа турбодефлектора для вентиляции, смотрите в следующем видео.

Установка турбодефлектора выполняется просто: сначала на вылет вентиляции (или дымохода) крепится на хомут нижняя неподвижная часть. Затем сверху крепится вращающаяся головка. Процесс простой, своими руками это сделать реально (ни инструмента дорогого не нужно, ни опыта специфического тоже), единственная сложность — проводить монтаж надо будет на крыше.

Прежде чем установить изделие — ознакомьтесь с правилами монтажа:

1. После распаковки нужно проверить, как работает устройство. Для этого надо поставить турбодефлектор на улице на любую поверхность. Когда подует ветер — турбина должна завертеться.
2. Еще раз проверить работу нужно уже после установки. После того, как дефлектор будет смонтирован на вентшахту. Дождитесь, пока подует ветер, и посмотрите, будет ли вращаться головка.

В остальном правила такие же, как и при монтаже вентканала без турбодефлектора:

1. Если вентканал располагается на расстоянии более 3 метров от конька: его отверстие должно находиться не ниже, чем условная линия, проходящая от горизонтальной линии конька вниз с уклоном в 10º.
2. Если вентканал располагается на расстоянии от 1.5 до 3 метров от конька: его отверстие может проходить на уровне конька.
3. Если вентканал располагается на расстоянии до 1.5 метра до конька: его отверстие должно как минимум на 50 см выводиться выше над уровнем конька.

Несмотря на то, что турбодефлектор устроен предельно просто — он тоже нуждается в обслуживании, и тоже может ломаться.

Приведем основные проблемы и способы их устранения:

1. Ухудшение работы: замедление вращения, посторонний шум при вращении. Возможная причина — механическое повреждение (к примеру, если рядом с домом растет дерево — на дефлектор может упасть ветка, или пластины может погнуть сильный град). В этом случае нужно осмотреть турбодефлектор, по возможности — демонтировать и починить его.
2. Резкое падение или полное отсутствие тяги в воздуховоде в сильный мороз. Возможная причина — обмерзание. Это можно заметить только при осмотре (либо подняться на крышу, либо с земли — если дефлектор хорошо видно). Для решения проблемы придется либо дожидаться повышения температуры, либо подниматься наверх и очищать изделие от наледи.
3. Полная остановка вращения, замедление вращения. Возможная причина — заклинивает подшипники (если визуально не видно других повреждений). В этом случае турбину придется снимать, и смазывать либо заменять подшипники.

Для смазки подшипников подойдет литол. Чтобы обновить смазку, нужно:

1. Снять турбину.
2. С помощью съемника разжать стопорное кольцо.
3. Подшипники — смазать (либо заменить, по необходимости), и провести сборку и установку изделия на место.

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Основное условие правильной работы вентиляции – наличие постоянной и эффективной тяги. Только в этом случае в помещениях всегда будет чистый и свежий воздух. Присутствие дефлектора в системе предотвращает ее от засорения, сохраняет внутренний диаметр патрубка в первоначальном виде, предотвращая скопление жира на его внутренних стенках.

Функциональность дефлектора

Работа всех существующих моделей дефлекторов сводится к одному принципу. В рабочем состоянии установка отклоняет потоки воздуха, нагнетаемого ветром. Воздух обтекает ее, образуя возле выходного отверстия пространство с пониженным давлением. Воздействие воздуха снаружи снижает его давление на воздушный поток внутри вентканала.

По законам физики (в частности, Бернулли), компенсируя «недостачу», внутренний воздушный столб в трубе стремится подняться вверх. При этом происходит всасывание воздуха из зоны разрежения канала. Вся система будет эффективной, если дефлектор использовать правильно. В таком случае реально существующая тяга может быть увеличена еще на 20%, что очень существенно.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

• • следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
  • следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
  • при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;

• • следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;



• • дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
  • вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
  • после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;

• • отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
  • существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
  • скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;

• далее нужно свернуть цилиндр, который будет в нижней части устройства;
• после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
• к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
• соединить любым удобным способом конструкцию воедино.

Читать далее: Эжектор для насосной станции — сборка и установка своими руками

Объективная оценка

Как и любой технический прибор, конструкция ЦАГИ имеет свои плюсы и минусы.

• Эффективная защита от проникновения внутри вентиляционного канала пыли, осадков, мелких птиц, насекомых, грызунов.
• Предохранение оголовка выходного патрубка от разрушения.
• Экран в форме цилиндра предотвращает возникновение обратной тяги в воздушном отводе даже самого большого сечения.
• Варианты материала изготовления позволяют заменять более дорогой из них дешевым. Так, демократичный в цене пластик можно установить вместо нержавеющего металла на вентиляционных потоках с выходящим холодным воздухом.

Трудности в работе наблюдаются при сильных морозах, когда на внутренних стенках внешнего цилиндра образуется наледь. Ее слой может полностью закрыть проходное сечение. Дефлектор ЦАГИ восприимчив к направлению ветра: создает сопротивление тяге при полном штиле или незначительном дуновении ветра.

Дефлектор для вентиляции: виды, принцип работы

Главные части вентиляционной насадки:

1. Диффузор – основание в виде усеченного конуса. Нижняя часть цилиндрической колбы насаживается на верхушку вентканала, выведенного через крышу. Именно в диффузоре происходит замедление воздушного потока и повышение давления.
2. Зонт – верхний защитный колпак, прикрепленный к диффузору стойками. Элемент предотвращает попадание мусора в вентканал.
3. Корпус – кольцо или обечайка. Видимая деталь дефлектора, соединенная с диффузором двумя-тремя кронштейнами. Плоскость корпуса рассекает воздухопоток и создает внутри цилиндра область пониженного давления.

В некоторых модификациях установлена сетка для задерживания мелкого мусора. Фильтрующая вставка несколько ослабевает тягу.

Конструкция дефлектора с входным патрубком: 1 – оголовок, 2 – диффузор, 3 – кольцо, 4 – кронштейны-лапки, 5 – колпак, 6 – конусный щит, d – диаметр

Действие вентиляционной насадки основано на эффекте Бернулли – взаимосвязи между давлением и скоростью течения воздушного потока в канале. При ускорении, спровоцированном сужением воздуховода, давление в системе падает, образуя разряжение в трубопроводе.

Принцип работы:

1. Дефлектор улавливает ветер.
2. Воздушные массы устремляются в диффузор, разветвляются и провоцируют понижение давления вверху вентканала.
3. В разряженную пустоту устремляется отработанный воздух из помещения.

При правильном выборе и установке дефлектора на конце вытяжного канала разность давлений возрастает, соответственно, повышается интенсивность воздухообмена.

Приспособление для большей эффективности работы вентиляции помогает уменьшить влияние различных факторов на ее работоспособность. Не стоит пренебрегать необходимостью его использования.

Нередко от атмосферных условий зависит, насколько эффективной будет работа вентсистемы. Подъемная сила обеспечивает циркуляцию потоков воздуха. Такой эффект получается за счет разницы в температурах в помещении и снаружи него.

Ветер будет влиять на работу вентиляции, осложняя процесс естественного воздухообмена или увеличивая его скорость.

Совет

Внешне турбодефлектор похож на колпак, который размещен наверху вытяжного канала. За счет работы данного узла удается уменьшить негативное влияние, которое оказывают на оборудование осадки, обеспечить защиту для шахты от мусора.

Образующиеся потоки ветра перенаправляются, что несколько усиливает тягу. Чтобы ее повысить, внутри дымохода установлена конструкция, выполненная наподобие зонта.

Дефлектор, установленный на трубу дома, из которой идет дым, обеспечивает гашение искр и уменьшает опасность возгораний.

Работа конструкции заключается в правильном отражении от диффузора воздушных потоков. Происходит их рассечение, по этой причине воздух разрежается, появляется тяга.

Современные приборы для улучшения вентиляции, имеющиеся в продаже, значительно отличаются функциональностью, а такие имеют разные особенности конструкции.

Среди них можно как отдельный вариант описать ротационный дефлектор. Эта разновидность включает несложные модели, которые хорошо подходят для применения на дымоходе и вентиляционных трубах.

У многих конструкция может быть собрана самостоятельно.

Основой такого устройства может выступать пластик и медь, оцинкованная или нержавеющая сталь, алюминий. По конструкции дефлекторы можно подразделить следующим образом:

• Дефлекторы цаги.
• Открытые варианты тарельчатого типа.
• Звездообразные виды.
• Приборы, работа которых производится по принципу Григоровича.
• Конструкции Н-образного типа.

Наиболее популярным считается устройство, названное по имени Григоровича, благодаря его предельной простоте.

По классу дефлекторы бывают ротационными или статичными. Последние являются неподвижными. Ротационные устройства способны вращаться.

Вентиляционный дефлектор может представлять тарельчатую конструкцию. Ее работа отличается эффективностью и простотой. Ротационные приборы устройство имеют непростое, у них имеется вращающаяся часть и непростая система лопастей. Стоимость таких приборов немалая, но и эффект от их работы получить можно отличный.

Обратите внимание

Н-образные устройства на одном оголовке содержат сразу два дефлектора. Поворачивающиеся насадки снабжены специальным килем, действуют по принципу флюгера, поворачивая устройство в направлении ветра. Таким образом в лопасти и отверстия конструкции попадают потоки воздуха, провоцируя эффект эжекции газа из воздуховодных каналов.

Ротационные приспособления обладают возможностью вращения, применяются в вентиляции и каналах для отведения дыма. Добавление двигателя им не нужно. Вращаться элементы будут за счет работы силы ветра.

При вращении турбины внутри канала создается разрежение. Постепенно будет вытягиваться избыток влаги, пыли и тепла, неблагоприятных для здоровья газов. Помещение при этом получает защиту от образования внутри конденсата.

Вращение головки дефлектора не зависит от того, куда направлен ветер. Разрежение способно усиливать тягу в дымовом и вентиляционном каналах, а головка не допустит обратной тяги.

При монтаже этого устройства нет необходимости в обеспечении электропитания.

Монтаж прибора может проводиться на любой высоте, для построек, возведенных недавно и для очень старых. После включения электромоторчика аэродинамика канала остается прежней.

Степень разрежения воздуха выражается показателями давления и напора вентилятора.

Для монтажа устройства можно применить ниппельное соединение – это удобный вариант, если канал вентиляции имеет круглое сечение. При работе с целой группой, состоящей из воздуховодов прямоугольной формы, устанавливается адаптер. Управление такой конструкцией можно выполнять как вручную, так и с использованием реле времени и прибора для измерения давления.

Важно

Дефлектор разработан в виде шести различных вариантов. Различаются они между собой диаметром – он может быть в диапазоне 16-50 см. Стоимость приборов зависит от размера.

Дефлекторы вентсистемы выбирают по конструкции в зависимости от того, какова область его применения. Если он нужен для системы приточно-вытяжной, подобранную модель поместить надо будет на оголовке канала. Так удается создать область пониженного давления и за счет ее повысить тягу.

Эффект разреженности воздуха получается при меняющемся сечении. Когда скорость воздушного потока увеличивается, перепады давления будут сильнее. Сила ветра, обдувающего трубу, обеспечивает создание вакуума в части оголовка, за счет чего массы внутри направляются вверх. Так обеспечивается образование дополнительной тяги.

Дефлектор на вытяжную трубу составлен из нескольких фрагментов. Это диффузор, защитный элемент, корпус. Диффузор — это кусок трубы, выполненный в виде усеченного конуса. Его надевают на трубу той частью, которая уже. Устройство помогает увеличить давление внутри трубы, в области оголовка.

Так увеличивается разница давлений, получается более активной эжекция вытяжных воздушных масс. Деталь в виде зонта нужна для того, чтобы не допустить попадания в канал мелкого мусора, прочих ненужных предметов.

Корпус обеспечивает рассечение воздушных потоков, обеспечивая понижение давления внутри.

Устройство, которое называют колпаком Григоровича, объединяет такие узлы:

• Конус обратного типа.
• Защитный колпак или зонт.
• Диффузор.

Последняя деталь представлена также в виде усеченного конуса, но на трубу его надевают широкой частью. Ее сечение должно быть шире, чем у оголовка. Клапан так же, как и в предыдущем варианте, обеспечивает защиту.

Под колпаком помещается обратный конус, обращенный вершиной вниз. Он не допускает, чтобы воздух скапливался под зонтом, и обеспечивает создание потока воздуха при взаимодействии с диффузором.

Вентиляционный дефлектор этого вида действует в двух направлениях по принципу эжекции.

• характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
• к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
• чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

1. Григоровича.
2. Волпер круглый.
3. ЦАГИ.
4. открытый Астато.
5. звезда Шенард.
6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

Что такое турбодефлектор, и зачем он нужен? ( видео с устройством)

1. Поворотные конструкции в виде сачка или капюшона, который закреплен на специальном стержне. Когда ветровой желоб начинает вращаться, возникает турбулентность, и тяга в вентиляционном канале увеличивается.
2. Модель Цаги — это устройство открытого типа, монтируемое снаружи или внутри трубы. Усиление тяги происходит посредством теплового и воздушного напора.
3. «Волпер».
4. Решения Хонженкова — модель открытого типа, похожая на тарелку. Вокруг воздуховода расположена дополнительная стенка.
5. Устройства, работающие по принципу Григоровича. Внешне они похожи на тарелку, внутри которой установлено несколько пар зонтиков.
6. Модели в форме звезды.

Форма внешнего стакана расширяется книзу, а нижняя деталь полностью ровная. Детали надевают друг на друга, а сверху устанавливают крышку на стойках. При этом диаметр крышки имеет больший размер, чем выходное отверстие. Это защищает систему от попадания внутрь осадков.

Принцип действия

Все модели дефлекторов работают по простому принципу:

1. Газы подсасываются через отверстие в форме кольца, которое находится внизу конструкции. Ветровой поток в это время движется на дымоход сверху вниз.
2. Когда движение ветра идет в обратном направлении, газ подсасывается через отверстие, расположенное в верхней части.
3. При горизонтальном направлении ветрового потока газ подсасывается за счет 2 отверстий в форме кольца.

Устранить этот недостаток помог зонтик, созданный в форме конусов, соединенных в основании. Потоки воздуха и дыма отражаются, рассекаются, а затем выводятся наружу нижним зонтиком.

Роторные турбины

Производительность роторных турбин выше на 25%, чем у других устройств, поэтому они являются самыми популярными. Вентиляция без электричества с роторным турбодефлектором делает его экономически выгодным:

1. Эта модель работает под воздействием ветра и всегда кружится в одном направлении.
2. Воздух начинает активно циркулировать, когда через головку турбины внутри вентиляционной трубы происходит разрежение.
3. Также конструкция защищает устье трубы от снега и дождя.

Вращающиеся ротационные изделия — это те же роторные крышные дефлекторы, только более сложной конструкции. Они дополнительно оснащены вытяжным вентилятором.

На конце изделия установлены насадки с крыльчаткой, благодаря которым увеличивается производительность. На вертикальной оси расположена вращающаяся головка и крыльчатка.

Головка оснащена двумя закрытыми подшипниками, а крыльчатка обеспечивает подачу воздуха по каналам вытяжки. Головка прибора вращается непрерывно, вне зависимости от направления воздушного потока.

Модель выполнена из нержавеющей стали более 0,4 мм толщиной или алюминия. Подходит для всех типов дымоходов и вытяжных труб.

Модель Григоровича

https://www.youtube.com/watch?v=

Устройство Григоровича считается наилучшим вариантом, так как позволяет работать в течение года без электроснабжения. Для изготовления понадобится:

• оцинкованная или нержавеющая листовая сталь;
• чертежный инструмент;
• гайки, болты и хомуты для фиксации;
• электрическая дрель;
• картон, циркуль, линейка;
• ножницы.

Части устройства вырезают из картона, придерживаясь чертежа и основных размеров. Картонные заготовки прикладывают к стальному листу, обводят карандашом и вырезают ножницами, предназначенными для резки металла. Чтобы закрепить детали, все края загибают на 0,5 см, затем отбивают молотком. При этом их толщина сократится в несколько раз. В деталях проделывают 3 отверстия. Должен сформироваться цилиндр и зонт в виде конуса. Колпак и диффузор соединяются с помощью полос.

Конструкция простого приспособления повторяет форму вентиляционной шахты. Основные элементы:

• Нижний патрубок, устанавливаемый на оголовок вентиляционного отвода (трубы).
• Диффузор – часть трубы, где поток воздуха меняет свои параметры вследствие ее конусоподобного сужения. От патрубка к верхней части происходит расширение. Узким концом усеченная фигура прикрепляется к патрубку.
• Обечайки или внешняя оболочка устройства.
• Кольцо, кронштейны в качестве элементов крепления. С их помощью визуально просматриваемое кольцо фиксируется с внешней стороны на диффузор.
• Верхний защитный колпак (зонт) в классическом варианте конической формы – защита от проникновения загрязнителей извне.
• Ножки для фиксации зонта.

Роль дефлектора состоит в защите дымохода от внешнего воздействия окружающей среды (дождя, града, снега, ветра) и создании необходимой тяги в его каналах.

Устройство это знали еще в старину. Использовалось оно для украшения крыш домов. Одновременно с архитектурной ролью элемент играл практическую функцию – усиливал движение воздуха в отопительных и вентиляционных каналах. Его иногда называют дымником, а если он изготовлен в декоративном виде – флюгаркой. Далее мы поговорим о его практическом применении.

Независимо от вида теплоносителя, в любой отопительной системе предусматривается дымоход. Он обеспечивает вытяжку продуктов сгорания. От того, насколько хорошо функционирует дымоход, зависит работа всей системы отопления.

Но даже правильно устроенный дымоотвод иногда дает сбой в работе. Заметить это можно во время сильного ветра, который создает обратное давление в трубе и препятствует выходу из нее отработанных газов. Чтобы этого не случилось, на дымовую трубу надевается дефлектор.

Устройство разряжает воздух на конце трубы

Независимо от конструкции устройств, все они способствуют одному и тому же физическому процессу – возникновению зоны пониженного давления возле препятствий, которые обдуваются воздухом (эффект Бернулли). Воздушные потоки огибают поверхность дымника, их скорость увеличивается и рядом с дымоходом создается область разряжения. Благодаря этому происходит увеличение тяги в дымовой трубе.

Конструктивно изделие состоит из 2 частей:

1. Турбинная головка — круглая подвижная часть, состоящая из большого количества тонких согнутых пластин, «собранных» с небольшими зазорами между собой. Материал пластин — металл (обычно это оцинкованная сталь или алюминий), толщиной до 1 мм. Головка закреплена сверху опорной части, на подшипниках.
2. Опорная часть — нужна для крепления к выходу вентшахты. Может иметь прямоугольную, квадратную или круглую форму сечения. Насадка (переход) для монтажа может иметь разные размеры — от небольших (около 10 см) до крупных (более 50 см).

Теперь о том, как работает это изделие.

Турбодефлектор, установленный сверху вентшахты, находится на открытом месте, и обдувается ветром. Воздушный поток, попадающий на лопасти (пластины), приводит их в движение — головка начинает вращаться (а вращаться она может только в одну сторону). Поскольку толщина металла небольшая, для вращения достаточно даже легкого ветра скоростью в 0.5 м/с. Вращаться турбина может только в одну сторону.

За счет вращения пластин в вентканале повышается тяга (разрежение). Как результат — улучшается работа естественной вентиляции: воздух удаляется из помещений более эффективно, и система работает стабильнее.
