Для чего необходим тепловой расчет

Некоторые владельцы частных домов или те, кто только собираются их возводить, интересуются тем, есть ли какой-то смысл в тепловом расчете системы отопления? Ведь речь идет о простом загородном коттедже, а не о многоквартирном доме или промышленном предприятии. Достаточно, казалось бы, только купить котел, поставить радиаторы и провести к ним трубы.

С одной стороны, они частично правы – для частных домовладений расчет отопительной системы не является настолько критичным вопросом, как для производственных помещений или многоквартирных жилых комплексов. С другой стороны, существует три причины, из-за которых подобное мероприятие стоит провести. Расчет мощности газового котла отопления- калькулятор, вы можете прочитать в нашей статье.

1. Тепловой расчет существенно упрощает бюрократические процессы, связанные с газификацией частного дома.
2. Определение мощности, требуемой для отопления жилья, позволяет выбрать нагревательный котел с оптимальными характеристиками. Вы не переплатите за избыточные характеристики изделия и не будет испытывать неудобств из-за того, что котел недостаточно мощен для вашего дома.
3. Тепловой расчет позволяет более точно подобрать радиаторы, трубы, запорную арматуру и прочее оборудование для отопительной системы частного дома. И в итоге все эти довольно дорогостоящие изделия проработают столько времени, сколько заложено в их конструкции и характеристиках.



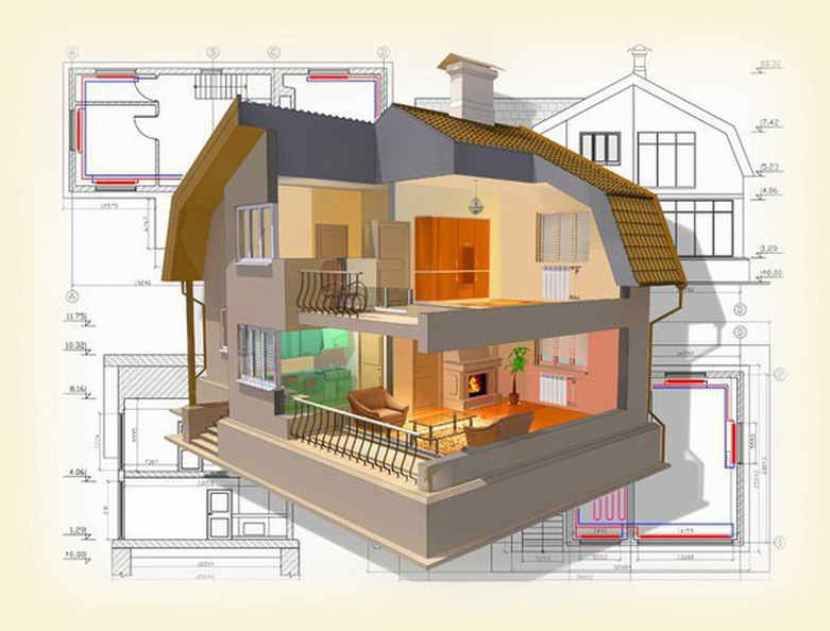

Схема, иллюстрирующая систему отопления частного дома

Прежде чем приступать к подсчетам и работе с данными, их необходимо получить. Здесь для тех владельцев загородных домов, которые прежде не занимались проектной деятельностью, возникает первая проблема – на какие характеристики стоит обратить свое внимание. Для вашего удобства они сведены в небольшой список, представленный ниже.

1. Площадь постройки, высота до потолков и внутренний объем.
2. Тип здания, наличие примыкающих к нему строений.
3. Материалы, использованные при возведении постройки – из чего и как сделаны пол, стены и крыша.
4. Количество окон и дверей, как они обустроены, насколько качественно утеплены.
5. Для каких целей будут использоваться те или иные части здания – где будут располагаться кухня, санузел, гостиная, спальни, а где – нежилые и технические помещения.
6. Продолжительность отопительного сезона, средний минимум температуры в этот период.
7. «Роза ветров», наличие неподалеку других строений.
8. Местность, где уже построен или только еще будет возводиться дом.
9. Предпочтительная для жильцов температура тех или иных помещений.
10. Расположение точек для подключения к водопроводу, газу и электросети.



Теплопотери в доме



Мероприятия по теплоизоляции, приведенные на изображении выше, помогут существенно уменьшить количество энергии и теплоносителя, необходимого для обогрева жилого дома

Перейдем от быстрых и простых способов расчета к более сложному и точному методу, учитывающему различные факторы и характеристики жилья, для которого проектируется система отопления. Используемая формула похожа по своему принципу на ту, что использовалась для расчета по площади, но дополнена огромным количеством корректирующих коэффициентов, каждый из которых отображает тот или иной фактор или характеристику здания.

Q=1,2*100*S*К1*К2*К3*К4*К5*К6*К7

Теперь разберем составляющие этой формулы по отдельности. Q – конечный результат вычислений, необходимая мощность отопительной системы. В данном случае представлен в ваттах, при желании вы можете перевести его в КВт*ч. Как рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье.

А 1,2 – это коэффициент резерва по мощности. Желательно учитывать его в ходе расчетов – тогда вы точно можете быть уверены в том, что нагревательный котел обеспечит вам комфортную температуру в доме даже в самые сильные морозы за окном.



Отопительный котел должен обеспечивать комфортную температуру вне зависимости от погоды за окном

Цифру 100 вы могли видеть ранее – это количество ватт, необходимых для обогрева одного квадратного метра жилой комнаты. Если речь идет о нежилом помещении, кладовке и т. д. – его можно изменить в меньшую сторону. Также данная цифра нередко корректируется, исходя из личных предпочтений хозяина дома – кому-то комфортно в «натопленной» и очень теплой комнате, кому-то больше по душе прохлада поэтому печь с водяным контуром для отопления дома, возможно подойдет вам.

S – площадь комнаты. Высчитывается на основе плана постройки или уже по готовым помещениям.

Теперь перейдем непосредственно к корректирующим коэффициентам. К1 учитывает конструкцию окон, применяющихся в той или иной комнате. Чем больше значение – тем выше потери тепла. Для самого простого одинарного стекла К1 равен 1,27, для двойного и тройного стеклопакетов – 1 и 0,85 соответственно.



Виды стеклопакетов

К2 учитывает фактор потерь тепловой энергии через стены здания. Значение зависит от того, из какого материала они сложены, и обладают ли слоем теплоизоляции.

Некоторые из примеров данного коэффициента приведены в следующем списке:

• кладка в два кирпича со слоем теплоизоляции 150 мм – 0,85;
• пенобетон – 1;
• кладка в два кирпича без теплоизоляции – 1,1;
• кладка в полтора кирпича без теплоизоляции – 1,5;
• стена бревенчатого сруба – 1,25;
• стена из бетона без утепления – 1,5.



Затраты на утеплитель на этапе строительства дома окупят себя путем экономии на счетах за газ и воду

К3 показывает соотношение площади окон к площади помещения. Очевидно, что чем больше их – тем выше теплопотери, так как каждое окно является «мостиком холода», и полностью этот фактор нельзя устранить даже для самых качественных тройных стеклопакетов с прекрасным утеплением. Значения данного коэффициента приведены в таблице ниже.

Таблица. Корректирующий коэффициент соотношения площади окон к площади помещения.

Соотношение площади окон к площади пола в помещении	Значение коэффициента К3
10%	0,8
20%	1,0
30%	1,2
40%	1,4
50%	1,5

По своей сути К4 похож на региональный коэффициент, который использовался в тепловом расчете системы отопления по объему жилья. Но в данном случае он привязан не к какой-то конкретной местности, а к среднему минимуму температуры в самый холодный месяц года (обычно для этого выбирается январь). Соответственно, чем этот коэффициент выше, тем больше энергии потребуется для отопительных нужд – прогреть помещение при -10°С намного проще, чем при -25°С.

Все значения К4 приведены ниже:

• до -10°С – 0,7;
• -10°С – 0,8;
• -15°С – 0,9;
• -20°С – 1,0;
• -25°С – 1,1;
• -30°С – 1,2;
• -35°С – 1,3;
• ниже -35°С – 1,5.



Это карта среднемесячных температур в России на январь

Следующий коэффициент К5 учитывает число стен в помещении, выходящих наружу. Если она одна – его значение равно 1, для двух – 1,2, для трех – 1,22, для четырех – 1,33.

Перейдем к двум последним корректирующим коэффициентам. К6 учитывает то, что находится над помещением – жилой и отапливаемый этаж (0,82), утепленный чердак (0,91) или холодный чердак (1).

К7 корректирует результаты расчета в зависимости от высоты комнаты:

• для помещения высотой 2,5 м – 1;
• 3 м – 1,05;
• 5 м – 1,1;
• 0 м – 1,15;
• 5 м – 1,2.

Результатом применения формулы, изложенной выше, станет требуемая мощность отопительного котла для частного дома. А теперь приведем пример расчета по данному способу. Исходные условия следующие.

1. Площадь помещения – 30 м2. Высота – 3 м.
2. В качестве окон используются двойные стеклопакеты, их площадь относительно таковой у комнаты – 20%.
3. Тип стены – кладка в два кирпича без слоя теплоизоляции.
4. Средний минимум января для местности, где стоит дом, составляет -25°С.
5. Помещение является угловым в коттедже, следовательно, наружу выходят две стены.
6. Над комнатой – утепленный чердак.

Читать далее: Как спрятать трубы отопления в комнате

Так имеет ли смысл применять расчет системы отопления по площади? Да, но только в качестве предварительных прикидок, позволяющих получить хоть какое-то представление о вопросе. Для достижения лучших и более точных результатов следует обратиться к более сложным методикам.

Представим следующий способ расчета мощности системы отопления – он также является довольно простым и понятным, но при этом отличается более высокой точностью конечного результата. В данном случае основой для вычислений становится не площадь помещения, а его объем. Кроме того, в расчете учитывается количество окон и дверей в здании, средний уровень морозов снаружи.

Представим небольшой пример применения подобного метода – имеется дом общей площадью 80 м2, комнаты в котором имеют высоту 3 м. Постройка располагается в Московской области. Всего есть 6 окон и 2 двери, выходящие наружу. Расчет мощности тепловой системы будет выглядеть так. «Как сделать автономное отопление в многоквартирном доме, Вы можете прочитать в нашей статье».

Шаг 1. Определяется объем здания. Это может быть сумма каждой отдельной комнаты либо общая цифра. В данном случае объем вычисляется так – 80*3=240 м3.

Шаг 2. Подсчитывается количество окон и количество дверей, выходящих на улицу. Возьмем данные из примера – 6 и 2 соответственно.

Шаг 3. Определяется коэффициент, зависящий от местности, в которой стоит дом и того, насколько там сильные морозы.

Таблица. Значения региональных коэффициентов для расчета мощности отопления по объему.

Тип зимы	Значение коэффициента	Регионы, для которых данный коэффициент применим
Теплая зима. Холода отсутствуют или очень слабы	От 0,7 до 0,9	Краснодарский край, побережье Черного моря
Умеренная зима	1,2	Средняя полоса России, Северо-Запад
Суровая зима с достаточно сильными холодами	1,5	Сибирь
Экстремально холодная зима	2,0	Чукотка, Якутия, регионы Крайнего Севера

Так как в примере речь идет о доме, построенном в Московской области, то региональный коэффициент будет иметь значение 1,2.

Шаг 4. Для отдельно стоящих частных коттеджей определенное в первой операции значение объема здания умножается на 60. Делаем подсчет – 240*60=14 400.

Шаг 5. Затем результат вычисления предыдущего шага множится на региональный коэффициент: 14 400 * 1,2=17 280.

Шаг 6. Число окон в доме умножается на 100, число дверей, выходящих наружу – на 200. Результаты суммируются. Вычисления в примере выглядят следующим образом – 6*100 2*200=1000.

Шаг 7. Цифры, полученные по итогам пятого и шестого шагов, суммируются: 17 280 1000=18 280 Вт. Это и есть мощность отопительной системы, необходимая для поддержания оптимальной температуры в здании при условиях, указанных выше.

Стоит понимать, что расчет системы отопления по объему также не является абсолютно точным – в вычислениях не уделяется внимание материалу стен и пола здания и их теплоизоляционным свойствам. Также не делается поправка на естественную вентиляцию, свойственную любому дому.

Какую систему выбрать?

Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:

• водяная;
• воздушная;
• электрическая;
• открытого огня.

Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.

Водяная

Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.

Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.

В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.

Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.

Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.

Разводка

Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.

При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.

Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.

Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.

Формула расчета

В создании уютной атмосферы в доме при водяной системе отопления необходимым элементом являются радиаторы. При расчете учитываются общий объем дома, конструкция здания, материал стен, вид батарей и другие факторы.

Расчет производим следующим образом:

• определяем тип помещения и выбираем вид радиаторов;
• умножаем площадь дома на указанный тепловой поток;
• делим полученное число на показатель теплового потока одного элемента (секции) радиатора и округляем результат в большую сторону.

Тип радиатора

Правильно проведя расчет и монтаж из высококачественных комплектующих, вы обеспечите ваш дом надежной, эффективной и долговечной индивидуальной системой отопления.

Воздушная

Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.

В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.

Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.

Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.

Расчет гидравлики

Переходим к наиболее сложному и важному гидравлическому расчету — гарантии эффективной и надежной работы ОС.

Единицами расчета гидравлической системы являются:

• диаметр трубопровода на участках отопительной системы;
• величины давлений сети в разных точках;
• потери давления теплоносителя;
• гидравлическая увязка всех точек системы.

Перед расчетом нужно предварительно выбрать

, тип трубопровода и регулирующей/запорной арматуры. Затем определиться с видом приборов отопления и их расположением в доме. Составить чертеж индивидуальной системы отопления с указанием номеров, длины расчетных участков и тепловых нагрузок. В заключении выявить

Читать далее: Расчет теплого пола пример расчета водяной системы теплых полов

, включающее поочередные отрезки трубопровода, направленные к стояку (при

) или к самому уделенному прибору отопления (при

) и обратно к источнику тепла.

При любом режиме эксплуатации СО необходимо обеспечить бесшумность работы. В случае отсутствия неподвижных опор и компенсаторов на магистралях и стояках возникает механический шум из-за температурного удлинения. Использование медных или стальных труб способствует распространению шума по всей системе отопления.

Из-за значительной турбулизации потока, который возникает при увеличенном движении теплоносителя в трубопроводе и усиленном дросселировании потока воды регулирующим клапаном, возникает гидравлический шум. Поэтому, учитывая возможность возникновения шума, необходимо на всех этапах гидравлического расчета и конструирования — подбор насосов и теплообменников, балансовых и регулирующих клапанов, анализ температурных удлинений трубопровода — выбирать соответствующие для заданных исходных условий оптимальное оборудование и арматуру.

Алгоритм выполнения проекта

При проектировании отопления для частного дома подготовка к монтажу разбирается на несколько немаловажных этапов:

• в первую очередь надо озаботиться расчетом точных показателей для системы отопления и решить все вопросы, касающиеся технических вопросов;
• нарисовать схемы необходимого оборудования для отопления;
• следующий шаг — выбор материалов, которые будут полностью удовлетворять разводке отопительных приборов. Для каждого вида эти показатели будут своими, кроме того, на них сказывается и выбранный котел или бойлер электросистемы.



Элементы отопления

В случае необходимости сделать жизнеспособный проект отопления частного дома, стоит в своей работе придерживаться определенного алгоритма работы и сделать несколько очень точных расчетов, которые будут отвечать всем требованиям эффективности и безопасности.

Первым делом перед расчетом проекта отопления для частного дома надо совершенно четко определиться с техническим заданием, в которое стоит вписать все нюансы и претензии к отоплению в доме.

Именно на этом этапе проекта закладываются все вопросы работы будущей отопительной системы, которые затем изменить будет довольно сложно.

Во вторую очередь проект отопления частного дома подразумевает максимальный сбор исчерпывающей информации всех необходимых в работе показателей. При этом надо знать, что одинаковых проектов отопления для домов не бывает, так что постоянное обращение к тем или иным примерам ничего хорошего на самом деле не даст.

Это правило работает даже в том случае, если речь идет о типовом малоэтажном строительстве, которое, казалось бы, выполняется на основании одних и тех же документов. Но все равно, каждый дом является по-своему уникальным и в процессе сборки отопительной системы возникает довольно большое количество мелких, но существенных деталей и различий.

Третьим пунктом в расчетном проекте для отопления дома проведения подготовительных работ необходимо подсчитать тепловую передачу. Мастер должен выполнить все подсчеты и выяснить, как лучше всего составить план, чтобы он учел и все требования, и все детали. Главный вопрос — это подобрать решение, которое способно будет обеспечить монтаж системы, имеющей возможность обеспечить равномерное распределение тепла по всем помещениям.



Расчет теплопередачи труб

Четвертый этап работы — это выполнение необходимых чертежных процедур. Для перехода к данному пункту надо убедиться, что все предыдущие требования соблюдены. Чертежи и схемы для проекта отопления дома делаются исключительно по условиям, прописанным в ГОСТах и прочих нормативных документах. Пятый и последний этап — это оформление и сдачи системы отопления загородного дома.

Ключевым элементом всей системы считается отопительный котел. Его выбор базируется на выборе мощности, которая рассчитывается по конкретно взятым размерам строения, где его будут устанавливать. А точнее общая площадь делится на удельную мощность агрегата. Так высчитывается минимальная мощность котла. К этим показателям нужно прибавить процентов 25 для оптимальной нагрузки, оставляя тем самым небольшой запас мощности на непредвиденные ситуации.

Современные котлы, входящие в проект отопления дома оснащаются электронной системой, которая отвечает за работу и функционал прибора. Кроме котла в проект входит разводка из труб, радиаторов, насосов и прочих элементов.

Их легко можно купить в специализированных магазинах, ассортимент их большой, материалы из которых они изготовлены могут быть самыми разными, «навороченность» систем управления – тоже. Отличаются они между собой мощностью, свойствами, рейтингом торговых марок, качеством и стоимостью.

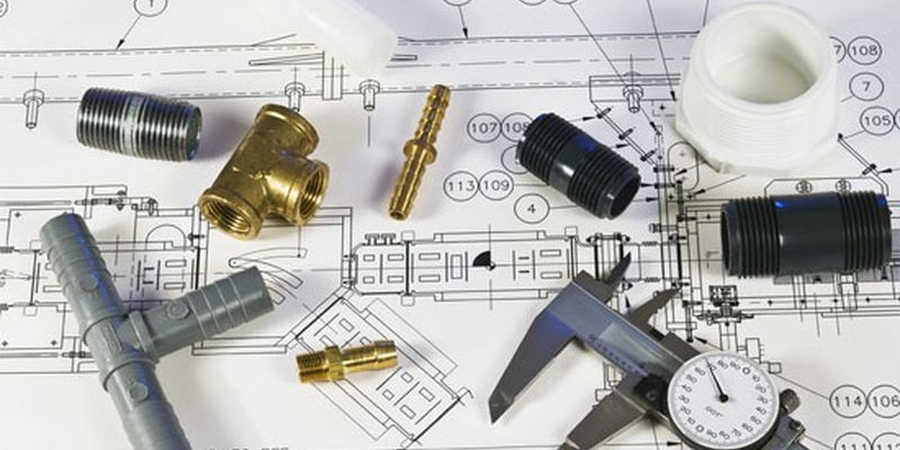

Комплектующие для отопительных систем изготавливаются из различных материалов

Выполняя проектирование отопления частного дома, нельзя допускать ошибок, даже малейших. Самое малое в чем они могут проявиться – лишние денежные расходы на их устранение. Большие строения требуют больше времени на подсчеты, планировку, привлечение множества специалистов, включая смежных. Но и маленький домики могут во многом потерять, если к вопросу создания проекта подойти поверхностно или несерьезно.

Даже те, кто привык делать все самостоятельно, не рискнет обустроить систему отопления без предварительных расчетов, рабочего чертежа, эскиза отопительной системы целиком.

В любом случае, порядок работ по обустройству отопительной системы следующий:

1. Разработка и развернутый расчет проекта в подробностях.
2. Закупка нужного оборудования труб, комплектующих.
3. Монтажно-строительные операции и работы под строгим контролем специалистов.
4. Прием готовой работы соответствующими службами.
5. Первый запуск, устранение при необходимости недочетов.
6. Окончательный пуск и приемка проекта пользователем – сдача готовой работы.
7. Составление договора об гарантийном и послегарантийном обслуживании и, при необходимости, проведение всего спектра ремонтных работ.

Стоимость и тип проекта будет зависеть от расположения региона, климатических условий, размера отапливаемой площади, сложности выполнения монтажно-строительных работ, использования оборудования и спецтехники.

Если разработку проекта отопления можно доверить только профильным специалистам, то выбор вида топлива, и, соответственно типа котла – это полностью ваша задача. Впрочем, если есть какие-либо сомнения, то консультации профессионалов будут нелишними.

Рабочий проект предусматривает не просто разводку отопления по комнатам – это выкладки расчетов и чертежи оборудования

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.
2. Пояснительная записка (в обязательном порядке) к созданному проекту.
3. План разводки коммуникаций (общий).
4. Высотный план той же разводки.
5. Смета: за проект, материалы, на виды работ и их стоимость.
6. Спецификация материалов и спецоборудования.
7. Проект в виде подробного эскиза.
8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Профессионально составленная проектная документация должна включать в себя следующие позиции:

1. фирменный бланк предприятия с печатью;
2. лицензия организации;
3. пояснительная информация к пунктам проекта;
4. подробный план разводки магистралей (в том числе и высотный);
5. смета;
6. инструкция по выполнению работ;
7. спецификация материалов и оборудования;
8. эскиз проекта;
9. чертеж с деталировкой всех узлов отопительной магистрали;
10. план проводки коммуникаций и подключения узлов.

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.

Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения ( )

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.

Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

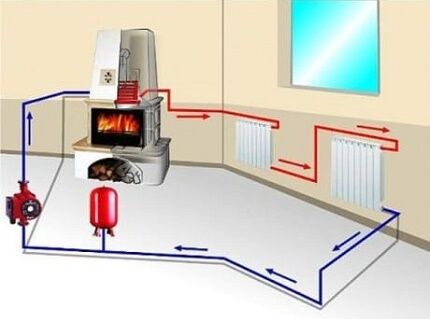

На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.

Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

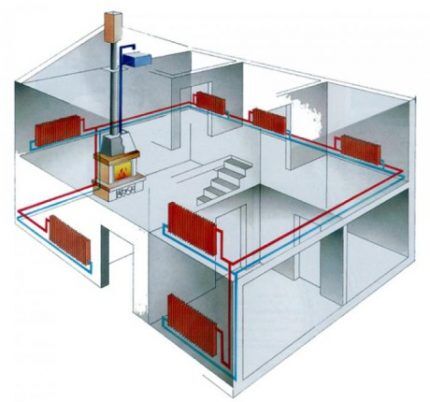

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.

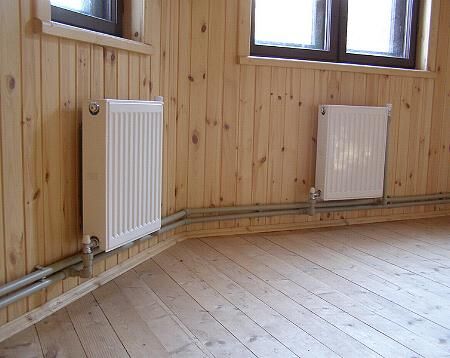

Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.

Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

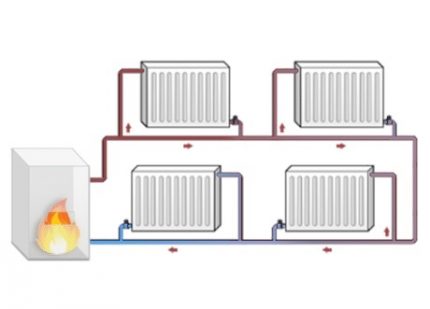

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.
