Возможные размеры металлопластиковых труб и их особенности

В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с. Данный показатель оказывает непосредственное влияние на то, каким будет сечение трубы для водопровода.

Зависимость диаметра водопроводных труб от длины водопроводной магистрали выглядит следующим образом:

• При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
• Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
• Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.

При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.

Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.

Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.

Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:

1. Общая протяженность водопроводной магистрали;
2. Предполагаемое количество соединений;
3. Предполагаемое количество колен и изгибов конструкции;
4. Напор воды в трубопроводе.

Раньше применяли только первый вариант, который по-прежнему актуален для прокладки магистрального канала. А второй получил распространение в последние 10 лет, хотя изобретен уже довольно давно. Чтобы понять, какие трубы выбрать для водопровода в квартире, разберем все варианты.

Для квартиры лучше всего из металлических вариантов применять именно последний. Несмотря на их стоимость, качество и функциональность оправдывают потраченные деньги.

Труба пластиковая водопроводная в продаже представлена с маркировкой толщины стенки. Также производители указывают ее наружный диаметр. Это один из новых типов водопроводных коммуникаций. Поэтому их изготавливают в соответствии со стандартами (например, 4200/DIN или 2458 ISO и т. д.).

На таких трубах обязательно должен присутствовать товарный знак и сертификация материала. Различают несколько разновидностей полипропиленовых коммуникаций в зависимости от номинального давления.

Наружный размер представленных разновидностей труб может быть указан как в дюймах, так и в метрических величинах. Выбор системы зависит от производителя.

ПВХ-трубы обозначают так же, как и полипропиленовые разновидности. У обоих типов изделий размеры не совпадают с обычными значениями метрической системы.

Диаметры водопроводных труб являются важной характеристикой. Это связано с пропускной способностью коммуникаций. Именно от диаметра зависит, какое количество воды пройдет через систему в единицу времени. Чем больше перепад давлений в ней, тем больше скорость протекания жидкости.

Специальные методики, позволяющие рассчитать пропускную способность коммуникаций. Также применяются специальные таблицы. В силу того, что подобный расчет довольно сложный, его практически никогда не применяют, обустраивая систему внутри помещений.

Обычно профессиональные ремонтники и домашние мастера руководствуются упрощением. Создавая водопроводную разводку внутри квартиры, приобретают трубы ½ дюйма. При обустройстве стояка требуются коммуникации с поперечным сечением ¾ или 1 дюйм.

Как было сказано выше, труба пластиковая водопроводная может стыковаться со стальными коммуникациями. Чтобы подобрать правильные фитинги, необходимо приобретать стандартные их разновидности. При их изготовлении учитывают особенности размеров труб в зависимости от материала. Поэтому сложностей в этом процессе возникнуть не должно.

Но вот меняя медные, алюминиевые трубы, придется углубиться в вопрос их регламента. Размер таких изделий указан в метрической системе. Причем, стыкуя их с пластиковыми разновидностями, следует учитывать как внутренний, так и внешний диаметр, а также их реальный размер в миллиметрах.

Так, для внутренней разводки можно приобретать изделия диаметром 10 и 15 мм, а для стояка – 20 и 25 мм. Также следует учесть, что пластиковая труба с поперечным сечением полдюйма может характеризоваться внутренним размером 11-13 мм.

Ознакомившись с такой характеристикой, как диаметры водопроводных труб, можно правильно подобрать изделия для системы коммуникаций.

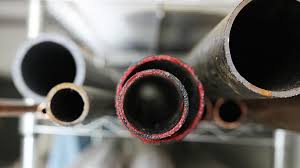

Все виды металлических труб изготавливаются на заводе, основываясь на их внешнем диаметре «Dн». Стандартные значения диаметров показаны в нижеприведенной таблице.

В промышленности и строительстве в основном пользуются изделиями, диаметры которых находятся в диапазоне 426–1420 мм. Промежуточные стандартные размеры водопроводных труб берутся из таблицы.

Малый D металлических изделий в основном применяется для прокладки водопроводов в жилых домах.

Средний D металлических трубопроводов используется для прокладки городского водопровода. Такие водопроводные трубы используют промышленные системы, занимающиеся добычей сырой нефти.

Большие размеры стальных трубопроводов нашли применение в создании и прокладке магистральных нефтепроводов. Они же применяются и в газовой индустрии. По таким трубопроводам происходит подача газа в любой уголок планеты.

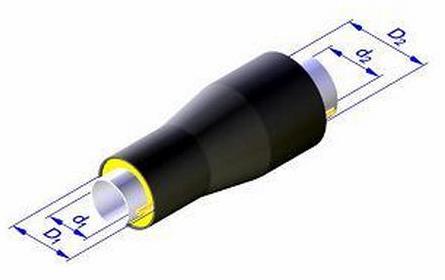

Этот размер металлической трубы (Dвн) может иметь разные значения. Причем значение внешнего D всегда остается неизменным. Чтобы стандартизировать диаметр труб для водопровода, проектировщики пользуются специальным значением, называемым «условным проходом». Такой диаметр имеет свое обозначение Dу.

По сути, условным проходом является минимальное значение внутреннего диаметра данного изделия, округленное до целого числа. Округление всегда выполняется только в сторону максимального значения. Значение условного D регламентируется ГОСТом 355–52.

Dвн=Dн – 2S.

Внутренние диаметры стальных изделий находятся в диапазоне от 6 до 200 миллиметров. Все промежуточные значения показаны в соответствующей таблице.

Диаметр металлических труб измеряется также в дюймах, который равен 25,4 миллиметра. В ниже приведенной таблице показаны значения диаметров изделий как в дюймах, так и в миллиметрах.

Для таких вычислений существуют специальные таблицы. Возьмем, например, трубу с D=1″. Наружный диаметр трубы для водопровода не будет иметь значение 25,4 мм. Трубная цилиндрическая резьба имеет наружный D=33,249 мм. Почему это происходит?

Нарезка резьбы выполняется только по наружному диаметру. Следовательно, значение номинального диаметра нарезанной резьбы по отношению к внутреннему значению становится условным. Чтобы сделать расчет диаметра трубы для водоснабжения, нужно взять 25,4 мм и прибавить толщину стенки, умноженную на 2, получится 33,249 мм. С переводом дюймовых значений диаметров водопроводных труб в мм можно ознакомиться в нижеприведенной таблице.

Стандартные диаметры стальных труб на таблице с толщиной стенки и массой регулирующимися ГОСТ. (Для водопроводных труб.)

Трубы стальные водо-, газопроводные (выписка из ГОСТ 3262-75)

Данные приведены в таблице ниже

Достаточно часто водопровод представляет собой комбинированную систему, включающую в себя элементы из разных материалов. Здесь могут возникнуть трудности, поскольку диаметр стальных конструкций указывается в дюймах, а пластиковых изделий – в миллиметрах. Для того чтобы правильно подобрать нужные размеры, можно воспользоваться специально разработанными таблицами.

Оптимальный размер элементов водопроводной системы зависит от множества факторов:

• длины водопровода;
• количества соединений и стыков;
• количества поворотов;
• числа точек забора воды;
• напора воды в конкретной системе.

Хорошей новостью для непрофессионалов, монтирующих собственный водопровод, является возможность отказаться от сложных расчетов и воспользоваться типовыми решениями.

В качестве определяющего параметра можно взять длину водопроводной системы:

• для систем, имеющих длину, не превышающей 10 м, чаще используют трубы с просветом, равным 20 мм;
• для 10-30-метровых систем обычно берутся изделия 25-миллиметрового диаметра;
• длина более 30 метров требует использования 32-миллиметрового диаметра.

Если речь идет о внутриквартирной разводке, то тут все намного проще. Поскольку водопровод в квартире имеет небольшую протяженность, в большинстве случаев здесь подойдут изделия со следующими внутренними диаметрами:

• 15 мм или полдюйма;
• 10 мм или 3/8 дюйма.

Для стояка выбирают следующие размеры:

• 20 мм или 3/4 дюйма;
• 25 мм или 1 дюйм.

Больший диаметр может понадобиться в следующих случаях:

1. Если водопровод имеет сложную конструкцию, имеющую большое количество поворотов, стыков и характеризуется непостоянством давления;
2. Если вода постоянно используется в больших количествах.

Изделия из ПВХ

1. PPR (PPRС, ППР) – изделия этого типа изготавливаются из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Устойчивы к температурным колебаниям от -170 до 1400С, ударным нагрузкам, поэтому широко применяются для устройства канализации, водопровода и отопления. Считаются наиболее востребованным материалом для бытового строительства. Размеры находятся в диапазоне 16. 110 мм и имеют подклассификацию по давлению, на которое они рассчитаны.
2. PPH изделия. Изготавливают из сырья с добавлением модифицирующих добавок: антистатики, антипирены, нуклеаторы, которые придают повышенную ударную прочность полимеру. Изделия этого типа применяют для устройства наружного холодного водоснабжения, вентиляции и водоотведения. Для отопительных систем они не подходят, так как имеют низкую температуру плавления. Диаметры полипропиленовых труб РРН, как правило, большие, так как чаще всего они применяются при устройстве промышленной канализации и водоотведения.
3. PPB (блок-сополимер). Структура этого типа сырья состоит из микромолекул гомополимера (блоков), которые отличаются по строению, составу, и чередуются между собой в определенном порядке. Конечный продукт этого типа благодаря молекулярной структуре приобретает повышенную ударную стойкость и применяется для напольных отопительных систем, холодного водоснабжения.
4. PPs (полифенилсульфид) – полимер высочайшего класса с особым молекулярным строением. Обладает повышенной стойкостью к нагрузкам и нагреванию, улучшенными показателями износостойкости, прочности. Диаметр труб из полипропилена этого типа – от 20 до 1200 мм. Сфера применения – вентиляция, горячее, холодное водоснабжение, отопление.

1. 1. PPR (PPRС, ППР) — изделия этого типа изготавливаются из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Устойчивы к температурным колебаниям от -170 до 1400С, ударным нагрузкам, поэтому широко применяются для устройства канализации, водопровода и отопления. Считаются наиболее востребованным материалом для бытового строительства. Размеры находятся в диапазоне 16…110 мм и имеют подклассификацию по давлению, на которое они рассчитаны.



1. PPH изделия. Изготавливают из сырья с добавлением модифицирующих добавок: антистатики, антипирены, нуклеаторы, которые придают повышенную ударную прочность полимеру. Изделия этого типа применяют для устройства наружного холодного водоснабжения, вентиляции и водоотведения. Для отопительных систем они не подходят, так как имеют низкую температуру плавления. Диаметры полипропиленовых труб РРН, как правило, большие, так как чаще всего они применяются при устройстве промышленной канализации и водоотведения.
2. PPB (блок-сополимер). Структура этого типа сырья состоит из микромолекул гомополимера (блоков), которые отличаются по строению, составу, и чередуются между собой в определенном порядке. Конечный продукт этого типа благодаря молекулярной структуре приобретает повышенную ударную стойкость и применяется для напольных отопительных систем, холодного водоснабжения.
3. PPs (полифенилсульфид) – полимер высочайшего класса с особым молекулярным строением. Обладает повышенной стойкостью к нагрузкам и нагреванию, улучшенными показателями износостойкости, прочности. Диаметр труб из полипропилена этого типа – от 20 до 1200 мм. Сфера применения – вентиляция, горячее, холодное водоснабжение, отопление.

Пример разводки водопроводной магистрали

Пластиковые трубы для водопровода: размеры и ориентировочные цены на изделия

Помимо вышеперечисленных качеств стоит отметить длительный срок службы и надежность, в немалой степени обусловленные небольшим коэффициентом теплового расширения материала. Металлопластиковые трубы можно укладывать в связке с любым иным материалом и использовать при любых температурах. В данной статье будут рассмотрены типоразмеры металлопластиковых труб и их классификация.

Читать далее: Уплотнитель для холодильника Бирюса; замена уплотнительной резинки на двери своими руками

Современные технологии позволили усовершенствовать даже такие замечательные характеристики при помощи армирования. Диаметр армированной полипропиленовой трубы может быть таким же, как и обычной, но она будет еще более прочная и гибкая. Как армируют трубы?

• С помощью алюминиевой фольги, слои которой могут располагаться как снаружи изделия, так внутри полипропилена (между слоями);
• с помощью стекловолокна, который примешивается к материалу;

Такие изделия меньше подлежат деформированию от повышенной температуры и отличаются сверхпрочностью.

К плюсам стекловолоконных изделий можно отнести отсутствие расслаивания и необходимости их зачистки, что существенно ускоряет продвижение монтажных работ.

Пластиковые трубы для водопровода: размеры и ориентировочные цены на изделия

Самые первые и популярные – это ПВХ изделия, с высокими показателями прочности, устойчивости к перепадам погодных условий и низким температурным режимам. Используются в качестве напорных труб в разных сферах жизнедеятельности и на производствах.

В составе есть хлорид, поэтому для бытовых целей монтируют редко. А сборку проводят при помощи сварки с особым составом. Для систем обеспечения питьевой водой приоритет в использовании имеют полипропиленовые трубы со сроком эксплуатации до 50 лет.

Размеры и цены на трубы ПВХ для водопровода различны. В таблице ниже приведено несколько примеров с диаметром и стоимостью, на примере фирмы СТК Мегаполис, занимающейся выпуском таких изделий.

Диаметр, мм	Толщина,мм	Класс жесткости	Длина, мм	Цена, руб.
110	3.2	SN4	500	98
110	3.2	SN4	1000	168
160	4.0	SN4	1000	307
200	4.9	SN4	1000	557

Диаметр может доходить до 500 мм с толщиной стен в 12,3 мм, по стоимости 5 500 р. за 200 см.

Наименование	Изображение	Разновидность	Типоразмер	Цена за метр
SDR 11		Полипропиленовая	20	27
SDR 7,4		С дополнительным армированием стекловолокном	20	42
SDR 5		Армирована фольгой из алюминия	20	69,6

При этом диаметр пластиковой трубы для водопровода подбираете исходя из потребностей. На ранке сантехнического оборудования или в специализированных интернет-магазинах найти подходящий не составит труда.

Провести монтаж труб из пластика для водопровода своими руками не составит труда, но потребуется специальные сварочные агрегаты и покупка дополнительных переходных элементов.

Нельзя проводить монтаж в холодном помещении, минимальная температура составляет 5⁰С, а сгибать элементы можно только при температуре не ниже 15⁰С. При этом изделия с диаметром от 16 до 32 мм нельзя сгибать с радиусом более, чем восемь диаметров. А также нельзя наносить самостоятельно резьбу на изделия.

Нюансы сборки

Перед сборкой проработайте схему соединений, где сможете рассчитать необходимое количество переходников. Для мест, где происходит переход от металла к пластику, применяются специальные фитинги с латунными и никелированными вставками.

Саму сварку проводят точно по инструкции с предварительной наметкой. Чтобы не ошибиться в процессе монтажа, посмотрите видеоматериал.

Трубы ПЭ 80 предназначены для холодного водоснабжения (0-40 °С). Они окрашены в черный цвет с продольной полоской синего тона. Внутренний диаметр самых часто применяемых коммуникаций может составлять от 16 до 110 мм. Их рабочее давление в зависимости от группы составляет от 0,32 до 2 МПа.

ПЭ 100 является напорной трубой. Ее изготавливают методом экструзии. Эта разновидность применяется в системах наружного холодного водоснабжения.

В продажу полиэтиленовые трубы поступают с маркировкой, в которой указан тип изделия, его предназначение, толщина стенки и диаметр, а также маркировкой ГОСТ, по которому было создано это изделие.

Когда необходимо провести водопровод, устанавливаются обыкновенные трубы, способные выдержать небольшую нагрузку. В частном доме лучше использовать сварные металлические водопроводы. Стоимость таких изделий несколько ниже аналогичных бесшовных. Технические характеристики и свойства такого изделия полностью отвечают всем требованиям прокладки водопровода.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.

• Внешний диаметр – обычно он указывается производителем.
• Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться.
• Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода. Он является усредненным параметром, приближенным по значению к диаметру просвета.
• Толщина стенки изделия.
• Длина изделия.

Диаметр труб для водопровода имеет прямую связь с таким понятием, как пропускная способность. Она определяется прохождением некоторого объема воды за определенный промежуток времени. Например, труба, имеющая просвет, равный 25 миллиметрам, может за минуту пропустить через себя объем воды, достигающий 30 литров.

Пропускную способность учитывают при расчете размеров деталей водопроводной системы и давления жидкости. Она может определяться тремя способами:

1. С помощью формул, в которых используются измерения параметров системы. Такие расчеты достаточно сложны, поэтому ими пользуются только специалисты.
2. С использованием таблиц для конкретного вида материала.
3. С помощью программ, предназначенных для оптимизации систем водопровода.

В наружных самотечных системах водоотведения (бытовая, дренажная, ливневая канализация) чаще встречаются размеры пластиковых труб 150, 110 мм. Для вакуумных, напорных магистралей достаточно 50 миллиметровых изделий из ПВХ, ПП, ПНД. Кроме гладкостенных труб здесь широко используются гофрированные изделия (перфорированные щелями, круглыми отверстиями, цельные, двухслойные, однослойные).

Внутренняя канализация традиционно имеет следующие размеры труб:

• 40 мм гофр – сифоны сантехники с гидрозатворами
• 50 мм – горизонтальные магистрали
• 10 мм – отвод от унитаза, стояки, фановая труба

В частных домах эти системы в большинстве случаев не рассчитывают, поскольку, внутреннее сечение данных изделий обеспечивает качественное водоотведение одно – трехэтажных коттеджей с количеством пользователей 3 – 10 человек.

Как правильно выбирать полимерные трубы для монтажа водопроводной и отопительной системы? Для начала необходимо определиться со схемой разводки, учесть существующую нагрузку, после чего можно подобрать необходимую марку материала.

Полимерные изделия различного диаметра

Также нужно знать, что трубы есть напорные (подключение к питающей системе водопровода) и безнапорные (отопление). Ещё существуют полимерные изделия, которые используются для перегонки и подачи разреженных веществ, однако для монтажных работ в условиях дома они не подходят. Полимеры можно приобрести различной длины – от 1 до 6 м.

Среди основных характеристик следует выделить диаметр пластиковых труб для водопровода. Его величина варьируется в пределах от 12 до 630 мм. В таблице приведены значения сечений и материалы, из которых они изготовлены. Эти изделия широко используются для монтажа домашней системы водоснабжения и отопления.

Таблица 2. Сечение водопроводных труб для дома

Изображение материала	Сечение трубы, Ø,мм	Описание
	25; 50	Тонкостенные полимеры для домашнего водопровода и отопления из полихлорвинила.
	Любой	Трубопровод из полиэтилена. Прост при выполнении монтажных работ. Применяется для подключения к питающей водопроводной системе и для сооружения стока (канализации).
	16×2	Металлполимерное двухслойное изделие. Применяется в основном для внутренней разводки подачи холодной и горячей воды. Наличие стального либо армированного стекловолоконного слоя внутри изделия существенно повышает устойчивость к механическим воздействиям.
	20; 35	Полипропилен обладает хорошей устойчивостью к воздействию температур. Используются для монтажа водопровода и отопительных систем.

Полимерные трубы бывают одинакового сечения, а также с раструбами на одной из сторон. Такая конструкция позволяет соединять участки без специальных крепёжных элементов (муфт, фитингов). Широко используется для установки стояков и монтажа сточных систем.

Труба полимерная с раструбом

Весовые показатели

Полимерные водопроводные трубы имеют различный вес. Он зависит от следующих показателей:

• материала изделия;
• величины наружного диаметра;
• толщины стенок трубопровода.

Приведём простой пример: 1 м пластика с наружным диаметром в 16 мм весит порядка 100 г. Обратите внимание, что на сегодняшний день не существует ГОСТов, которые регулируют тип материала и вес готовых изделий.

Таблица 3. Весовые показатели пластиковых изделий

Наружный диаметр трубы, мм	Внутреннее сечение, мм	Толщина стенки, мм	Вес, г (1 м трубы)
16	12	2	115
20	16	2	170
26	20	3	300
32	26	3	370
40	33	3,5	430

Прочностные

Таблица 4. Прочностные характеристики пластиковых труб

Ø трубы, мм	Макси мальный показатель рабочего давления, МПа	Допустимая максимальная температура, °С	Рабочая темпера тура, °С	Показатель гидроста тического разрушения трубы, МПа (t=95°C)	Показатель гидроста тического разрушения трубы, МПм (t=82°C)
20	1	95	82	5	2,5
25	1	95	82	4	2
32	1	95	82	4	2
40	1	95	82	4	2
50	1	95	82	3,8	1,9
63	1	95	82	3,8	1,9

Чтобы правильно выбрать полимерные трубы для отопления и водопровода, необходимо обращать внимание на маркировку, которая наносится на наружную поверхность изделия. Так, при обозначении PN10 тип PPR разрешается использовать изделия для подключения к холодному водоснабжению.

Совет: помимо маркировки, на поверхности пластика имеются цветные полосы. К примеру, синяя полоса с маркировкой PN10 обозначает, что изделие предназначено для холодного водоснабжения при температуре подачи до 45°С. Красная – изделие допускается к использованию горячего и холодного вида.

PN16 говорит о том, что полимер выдерживает давление в 1,6 МПа и рабочую температуру − до 60°С. PN20 указывает на возможность использования изделий при давлении до 2 МПа и температуре горячей воды − до 95°С. Если на трубе установлена маркировка PN25, её можно использовать под большим давлением, поскольку имеет высокопрочную армированную структуру.

Расшифровка маркировки

Канализация

• чистота помещения, рабочего инструмента и самих труб;
• возможность изгиба без каких-либо инструментов (вручную);
• вес трубы позволяет делать сборку без помощников;
• простой монтаж без особых навыков и рабочего инструмента;
• хорошо поддается ремонту без нарушения отделки комнаты и использования «грязных» работ (при внешней проводке).

Общие положения

Как выбрать паяльник

Выбор паяльников для монтажа труб огромен, и ценовой разброс тоже достаточно велик. Чтобы не переплачивать зря, вы должны знать, на что обращать пристальное внимание, а что можно проигнорировать. Внимательно следите за тем, чтобы у выбранного паяльника был:

• терморегулятор температуры;
• постоянное поддержание температуры;
• мощность не более 1,5 кВт (для маленьких труб достаточно и 700 ватного);
• специальные насадки для пайки различных диаметров трубы.

Помните, что температура при монтаже должна быть около 260 градусов. Серьезное отклонение в меньшую сторону от этого показателя означает, что герметичность и прочность соединения находится под угрозой.

На что еще обратить внимание

При покупке труб не забывайте, что наружный диаметр полипропиленовых труб может измеряться как в дюймах, так и в миллиметрах. Для того, чтобы не путаться в их соотношениях, находчивые люди разработали целую систему соотношений этих двух величин. Понятно, что при покупке изделий для трубопровода вы можете назвать любую меру измерения, и опытный продавец вам без проблем отпустит то, что нужно, но это знание вам пригодится в дальнейшем, когда вы будете покупать, к примеру, гофры, шланги, краны и другие сантехнические строительные материалы.

Наружный диаметр полипропиленовых труб

Чтобы вам была понятна эта система перевода из одной системы измерения в другую, промеряйте дюймовую трубу – ее диаметр будет 25.4 миллиметра, если прибавить к этому резьбу, то получим величину, равную 33,5 мм.

Читать далее: Виды герметиков для ванной советы по выбору и применению

Диаметр трубы в миллиметрах будет следующим:

1. полдюйма – 15 мм;
2. ¾ — 20;
3. дюймовая труба будет иметь диаметр 25 миллиметров;
4. дюйм с четвертью – 32 мм;
5. полтора дюйма – 40 мм в диаметре;
6. два дюйма – соответственно, 50 мм;
7. два с половиной – 65 миллиметров;
8. три дюйма – 89 мм;
9. четыре – 100.

Вот так просто вы можете узнать интересующую вас величину, если же наоборот, вы знаете миллиметровую характеристику, то использовав эти обозначения, вы легко вычислите диаметр труб в дюймах.

Немного рекомендаций

В современном мире все чаще можно встретить в квартирах использование пластиковых труб вместо металлических. При этом замену часто проводят самостоятельно с использованием специального сварочного оборудования.

Если решили смонтировать систему снабжения водой частного дома или квартиры с монтажом пластиковых изделий, лучше выбрать полипропилен, который подходит как для горячей, так и для холодной воды и безопасен в использовании.

При необходимости проконсультируйтесь со специалистами или обратитесь за их помощью. Если решили остановиться на варианте из металла, то выбирайте самый качественный тип – медные трубы с большим сроком эксплуатации и описанными выше положительными характеристиками.

Характеристики водопроводных труб

Для обустройства системы водоснабжения внутри зданий применяются металлические, пластиковые и комбинированные трубы. Для каждой разновидности существует своя мера измерения. Диаметры водопроводных труб можно измерять в дюймах или в миллиметрах. Выбор исчисления зависит от характеристик изделия.

Чтобы зафиксировать габариты водопроводной трубы, применяют 3 основных показателя. К ним относятся внешний и внутренний диаметр, а также толщина стенок.

В прошлом столетии, когда в квартирах обычных граждан стояли только стальные трубы, была придумана своеобразная система для исчисления размеров коммуникаций. Внутренние диаметры водопроводных труб (в мм это 12,7) могли составлять, например, полдюйма. Но при этом наружный размер и резьба достигали целых 21 мм. Поэтому для маркировки резьбы указывали, что это ½ дюйма.

Чтобы определиться, из какого лучше материала выбрать трубы, нужно знать специфику их использования. Трубы для водопровода производят из полипропилена и металла (сталь, чугун, медь).

Наружные и внутренние диаметры пластиковых труб для водопровода имеют разницу, отличную от тех же параметров труб металлических. Это очень важно учитывать при расчетах.

Данная разница является показателем толщины и прочности стенок труб. А это напрямую влияет на период эксплуатации.

Преимущества стальных труб – прочность и надежность. К их недостаткам относят подверженность коррозии, большой вес, образование налета на стенках.

Стальные трубы разного диаметра

Пластиковый аналог имеет больше преимуществ, благодаря которым его чаще выбирают:

• небольшой вес;
• не подвергается коррозии;
• прост и удобен монтаж;
• пластичен;
• относительно недорогой.

Полипропиленовая труба (PN25) для водопровода

Однако и здесь есть недостаток. При перепаде температур подвергается линейному расширению. Металлопластиковый трубопровод решает эту проблему. К тому же, он прочный и надежный.



Конструкция металлопластиковой трубы

Поэтому очень важно знать все вышеперечисленные характеристики.

Длина водопровода

Показатель средней скорости потока – 0,02 км/с. Учитывая этот показатель и длину водопроводных коммуникаций можно подобрать диаметр труб:

• при длине менее 10 м – 20 мм;
• при длине меньше 30 м – 25 мм;
• при длине большей 30 м – 32 мм.

Для стояка диаметр должен быть не менее 20-25 мм. Для водопроводной трубы – 10-15 мм.

Главной характеристикой водопроводных труб является их размер, который и есть их диаметром.

Измеряют как наружный и внутренний показатель. Необходимо знать толщину стенок, так как с помощью этого параметра высчитывается внутренний размер.

Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером. Если его неправильно подобрать, могут выйти из строя сантехнические устройства.

Таблицы диаметров

При монтаже трубопровода из разнородных материалов, следует учитывать некоторые особенности.

Например, на изделиях из стали и чугуна указывается наружный диаметр и толщина стенки водопроводной трубы в мм.

Если нужно соединить трубы из стали и пластика, применяются специальные фитинги. Они оснащены с одного края металлической резьбой.

• Таблица диаметров стальных водопроводных труб



Стальные трубы диаметры ГОСТ 854362989

• Таблица размеров для медных материалов



Типовые размеры медных и стальных труб в дюймах и мм

Особенностью маркировки изделий из меди, является указание наружного размера в дюймах. Поэтому необходимо знать, что 1» (дюйм)=25,4 мм.

• Таблица диаметров пластиковых труб для водопровода



Диаметры труб (PN10, PN16) для холодного и горячего водоснабжения

На пластиковых трубах встречается обозначение наружного размера в дюймах и миллиметрах. Это зависит от производителя.

Как известно, идеального материала еще не изобрели, поэтому металлопластиковые трубы тоже имеют свои недостатки. Основным неприятным моментом может быть подтекание в местах стыковки с фитингами (соединительными элементами). Это появляется при возникновении температурных перепадов, которые могут происходить довольно часто.

Также к недостатку относится наличие ограничений для изгиба, который не может превысить определенный радиус для выбранного размера трубы. Наибольший радиус изгиба не должен превышать восьмикратного значения наружного диаметра. Все эти нюансы обусловлены процессом производства и конструкцией труб.

Исходные составляющие

Полиэтилен выполняет защитную функцию для основного слоя – алюминиевой фольги, ведь полиэтилен устойчив к высокой температуре и агрессивным средам. Фольга способна выдерживать повышенное давление, которого достаточно для систем водопровода, канализации и отопления. Поэтому металлопластик, обладающий частичными функциями полиэтилена и алюминия, оказался наделен уникальными свойствами.

Тайны производства

При сворачивании в трубу алюминиевой фольги, каждая компания использует в промышленном производстве одну из двух возможных технологий стыковки краев:

• сварку ультразвуком краев (встык);
• наложение краев и их припаивание друг к другу (внахлест).

Для внутреннего и внешнего слоя, скрывающего фольгу, используют полиэтилен PE-X. Он приклеивается «фирменным» для производителя клеящим слоем.

Размеры и технические характеристики

Производители рассчитали для потребительского рынка оптимально востребованные размеры диаметров металлопластиковых труб. Раньше диаметры принято было считать в дюймах (2,54 см), но для лучшей ориентации при покупке указывается величина в мм. Наиболее востребованными считаются трубы диаметром 15 – 150 мм или ½ – 6 дюймов.

Также труба имеет внешний и внутренний диаметры. При приобретении и замерах в расчет закладывают внешний диаметр. Обычно для квартир и частных строений используются диаметры 16, 20 и 26 мм. Внутренний диаметр труб будет составлять соответственно 12, 16 и 20 мм.

Трубы 32 и 40 мм внешнего диаметра (26 и 33 мм внутреннего соответственно) используются для подачи существенных объемов воды. Из таких труб делают основные водные магистрали, а для отвода используют меньший диаметр. 1 погонный метр до 40 мм может достигать 430 г и вмещать до 0,855 л жидкости. Температура жидкости при разном давлении может колебаться от 25 до 95°C, но максимально допустимая температура для металлопластиковых труб – 135 °C.

Радиусы изгиба для каждого отдельного размера могут быть от 80 мм при внешнем диаметре 16 мм и доходить до 550 мм для 40 мм трубы. Эти данные соответствуют ручному изгибанию. Но иногда применяют специализированный инструмент – трубогиб, позволяющий значительно уменьшить этот радиус. При работе трубогибом 16 мм труба уменьшит радиус до 45 мм, 40 мм – до 180 мм.

Металлопластиковые трубы на производстве сворачивают в бухты от 50 до 200 м.

Сборка водопровода

В быту трубы из металлопластика применяют для:

• создания надежной системы водоснабжения, канализации и других инженерных конструкций, связанных с транспортировкой воды в квартирах и домах;
• заливки системы «теплый пол»;
• подвода воды к радиаторам отопления;
• сборки поливочных систем на дачных участках, в садах и огородах.

Иногда трубы из металлопластика используют в вентиляционных конструкциях и кондиционировании, при монтаже линий высокого напряжения в качестве изоляционного материала. Но существуют четкие ограничения к использованию данного изделия:

• помещения категории «Г», в которых находятся вещества в горячем состоянии, обрабатываются с выделением пламени или утилизируются;
• трубопроводы с высоким давлением.

Монтаж системы из металлопластиковых труб – это не слишком трудоемкий процесс, требующий элементарной аккуратности замеров, разметок и точности обрезов. Во-первых, необходимо обеспечить чистоту в помещении. Во-вторых, резать трубы под прямым углом, ровно, без «заусенец». В –третьих, надеть фитинг и зажать.

Такие нехитрые манипуляции позволяют быстро и качественно собрать систему водопровода из металлопластиковых труб нужного размера. Как только замена труб для воды будет произведена, появится возможность оценить промышленные новинки на собственном опыте. Удачи!

Несмотря на различия, обусловленные разными материалами изготовления, все трубы имеют одинаковые размерные характеристики, перечень которых выглядит так:

• Внутренний диаметр, который должен быть одинаковым в местах всех соединений, чтобы конструкция была цельной;
• Диаметр условного прохода – номинальный показатель, необходимый для монтажа водопровода;
• Толщина стенок;
• Длина трубы.

Для примера можно привести некоторые данные и их соответствующие стандарты:

• Плотность материала по ГОСТ 15139 составляет 0,9 г/см3.
• Температура плавления, определенная ГОСТ 21553, достигает 149С.
• Удлинение материала при достижении предела текучести в соответствии с ГОСТ 11262 составляет около 50%.
• Предел прочности на разрыве регламентируется ГОСТ 11262, и может иметь значение 34-35 Н/мм2.
• Коэффициент линейного расширения по ГОСТ 15173 составляет 0,15 мм/мС.

Стальные и медные трубы

Диаметр стальных водопроводных труб указывается в маркировке по размеру снаружи, а также толщине стенки. Например, изделие 60х3 представляет собой коммуникации, которые обладают наружным сечением около 60 мм и толщиной стенок 3 мм. Внутреннее сечение при этом будет равняться 54 мм. Существует также простая метрическая система. Ее маркировка, например М14, говорит о том, что у трубы внешний диаметр составляет 14 мм.

Но для медных изделий применяется дюймовая система измерения. Причем маркировка производится с учетом наружного диаметра. При этом существует определенное соответствие размеров медных труб метрической системе. Например, 1 дюйм равняется 25,4 мм.

Если в процессе работы необходимо соединить стальную трубу с пластиковыми разновидностями, применяют специальные муфты. Здесь могут возникнуть трудности. Чтобы выбрать их размер, необходимо обращать внимание на показатель маркировки именно стальной трубы.

Таблица соответствия размеров металлических труб в миллиметрах и дюймах.

Труба водопроводная, наружный диаметр которой указан в дюймах, можно перевести в миллиметры. Процедуру следует рассмотреть на примере. Допустим, приобретается труба с диаметром 1 дюйм. Ее наружный диаметр при замере линейкой составляет около 25,4 мм.

Но для подбора фитингов необходимо знать показатель для резьбы. Если учесть технические параметры цилиндрической резьбы для труб, то наружный диаметр этого показателя будет равен 33,2 мм. Это связано с особенностями производства. Резьбу нарезают с наружной стороны коммуникаций. Поэтому ее отношение к внутреннему диаметру довольно условно. Для вычислений к величине 25,4 мм прибавляют удвоенную толщину стенок.

Основные габаритные параметры

https://www.youtube.com/watch?v=

В зависимости от этой характеристики и ее числового значения определяется необходимое значение диаметра металлической трубы. Все основные значения регламентируются ГОСТом и соответствующими техническими условиями.В них входят:

• Внутренний D;
• Наружный D. Считается главной габаритной характеристикой в соответствии с ГОСТом;
• Условный D. За основу берется минимальное значение внутреннего диаметра;
• Толщина стенки;
• Номинальный D.
