Армированные полипропиленовые трубы

Отличительной особенностью полипропилена является то, что этот мягкий полимерный материал не переносит высоких температур жидкости, перемещающейся по трубопроводу. Так при 140 градусах поверхность труб, сделанных из него, теряет форму, прогибается, поскольку становится мягкой. А после повышения температуры до 175 градусов, материал начинает плавиться.

Но в жилых домах в отопительных системах теплоноситель никогда не бывает настолько горячим. Отсюда можно сделать вывод, что полипропиленовые трубопроводы вполне подходят для обустройства систем обогрева и горячего водоснабжения.

Как утверждают производители полипропиленовых труб, они гарантированно служат на протяжении 50 лет при условии, что температура жидкости, перемещающейся по ним, не будет превышать плюс 20 градусов.

В течение всего периода эксплуатации на стенки трубопроводов будет оказываться постоянная нагрузка. Ее сила зависит от температуры воды и величины давления — полипропиленовые трубы после истечения срока годности могут лопнуть.

В сфере промышленности за единицу измерения давления были приняты технические атмосферы. Нормальной величиной данного параметра принято считать 4 – 6 атмосфер.

СНиП регламентирует величину показателей для водоснабжающих систем, но при их тестировании в новых строениях необходимо применять более высокое давление – выше нормы примерно в два раза. Оно может достигнуть 12 атмосфер.

Одно из преимуществ полипропиленовых трубопроводов заключается в наличие возможности соединять трубы между собой двумя способами:

1. С использованием различных видов фитингов – их применяют, когда нужно проложить магистраль, имеющую резкие повороты и многочисленные ответвления.
2. Путем создания монолитной конструкции – данный вид соединения труб пользуется большой популярностью. Для выполнения работы потребуется сварочный аппарат или паяльник. Трубу в нужном месте разрезают и методом пайки скрепляют трубопровод. Данный вариант прокладки коммуникаций более надежен, поскольку не будет сомнений в том, что магистраль выдержит нагрузку.

Перед тем, как приступать к прокладке системы, нужно учитывать отрицательные моменты применения трубной продукции из полипропилена:

• изделия невозможно согнуть;
• фитинги для монтажа трубопроводов имеют недостаточно эстетический вид;
• трубы в случае нагрева их до высокой температуры начинают растягиваться и провисать из-за чего они выглядят непривлекательно;
• при проведении монтажных работ необходимо следить за температурой – в противном случае перегретые края труб поменяют свой параметр, и их диаметр будет отличаться от размеров фитингов.

Чтобы знать, какое давление выдерживают полипропиленовые трубы для отопления или водоснабжения, нужно владеть информацией относительно необычных свойств данного материала.

По причине структурной особенности трубопроводы из полипропилена сильно реагируют на резкие перепады температуры жидкостей, перемещающихся по ним. Когда на трубы действует чрезмерно нагретая вода, они расширяются. При понижении температуры изделия возвращаются в исходное состояние. Иногда такой недостаток становится спасением для коммуникаций.

В случае, когда трубопровод из пластика проложен под землей в условиях улицы, он не может быть полностью защищен от морозов. Для большинства магистралей замерзание является катастрофой.

Но с полипропиленовыми системами все обстоит иначе – если в трубах из этого материала вода превращается в лед, с ними ничего плохого не происходит, поскольку они просто расширяются. После наступления оттепели вода оттаивает, и конструкция принимает первоначальное положение.

При использовании данной трубной продукции в многоэтажных зданиях нужно учитывать, сколько атмосфер выдерживает полипропиленовая труба. Дело в том, что в таких домах отмечается разница в данном параметре на первом и последнем этаже, но она невелика. Например, этот показатель между первым и пятым этажом составит только 177 Па.

Таким образом, получается, что на самом нижнем этаже в многоэтажке давление всегда будет немного выше, чем на других. Разница в давлении не настолько большая, чтобы оно было ощутимым. А вот в небоскребах монтируют специальные насосы, предназначенные для стабилизации давления на всех этажах.

Чтобы вопрос относительно того, какое давление выдерживают трубы пластиковые или полипропиленовые, не был настолько важен при обустройстве систем обогрева и водоснабжения, производители приступили к выпуску более прочных изделий с армированием. Отличие таких трубопроводов от обычных систем заключается в наличии между слоями полипропилена прослойки из алюминия или стекловолокна.

За счет наличия алюминиевой прослойки расширительные возможности магистрали уменьшаются и в случае нагревания трубы не провисают и не сужаются в случае сильного охлаждения.

По мнению специалистов, для прокладки систем отопления лучше подходит армированная трубная продукция, а кроме этого, она имеет более привлекательный внешний вид для того, чтобы использовать ее в открытых теплоснабжающих конструкциях.

Теория

Штатная температура воды в трубах отопления не может превысить 95 градусов согласно требованиям действующих СНиП. В дошкольных воспитательных учреждениях она и вовсе ограничена 37-ю градусами.

Та же картина — с горячим водоснабжением. При превышении температурой подающей нитки теплотрассы отметки 90 С водоснабжение переводится на обратный трубопровод.

Инженерная сеть	Давление, кгс/см2
Холодное водоснабжение	5 — 6 (до 8 при наличии подкачки)
Горячее водоснабжение	3 — 7 (в зависимости от нитки, с которой подключено ГВС)
Отопление	3 — 4,5

Очевидно, при штатной работе систем водоснабжения и отопления все, что может угрожать трубам — некоторое снижение ресурса. Поскольку температура достигает пика в 90 — 95 С лишь в сильные холода, падение срока службы не будет катастрофическим.

Так ведь?

Практика

Нет, не так. Как всегда, вмешивается суровая отечественная действительность.

Существует такое понятие, как гидроудар. Стоит быстро заполнить пустой контур или остановить циркуляцию в нем, и на фронте потока воды давление на короткое время вырастет в несколько раз. На моей памяти гидроудары несколько раз отрывали стальные подводки чугунных радиаторов по резьбам, срывали гибкие подводки и вырывали металлопластик из фитингов с недостаточно затянутыми компрессионными фитингами.

Раз в год проводятся испытания теплотрассы на плотность: воду в ней перестают греть, зато давление поднимают до 10 — 15 атмосфер. Это позволяет спровоцировать порывы проржавевших участков трассы вне отопительного сезона, тогда, когда авария не приведет к разморозке остановленных систем отопления.

Если работник теплосетей по ошибке подаст давление в неподготовленную трассу или слесарь, обслуживающий ваш дом, не перекроет входные задвижки в элеваторе и не откроет сбросы, испытания коснутся вас самым непосредственным образом. Поскольку вы самовольно меняли трубы с использованием материалов, не предусмотренных при проектировании дома, цена ремонта у затопленных соседей ляжет бременем на ваш бюджет.

При достижении подающей ниткой трассы 90 градусов ГВС должно переводиться на обратку. Однако постоянно работающий датчик температуры воды в трубе можно найти разве что в приборах учета тепла, которые все еще редки. Обычно замеры снимаются термометрами с интервалом в несколько дней. Запоздание будет означать, что температура ГВС превысит рекомендованное значение.

Незадолго до окончания отопительного сезона трассы и системы отопления домов испытываются на температуру. Помните вечные жалобы на то, что в первые по-настоящему теплые дни батареи жарят на полную мощность?

Это не разгильдяйство жилищников, это часть ежегодных испытаний. На время их проведения система ГВС в обязательном порядке сбрасывается: гибкие подводки и тем более пластиковые трубы не рассчитаны на температуру испытаний.

Если задвижки или вентиля ГВС по любой причине не будут перекрыты и в стояки попадет вода с температурой, на минуточку, 150 градусов, последствия будут очень предсказуемыми.

Наконец, еще одна типичная ситуация. В сильные холода и при большом количестве жалоб на холод в квартирах жилищниками практикуется нехитрая спасательная операция:

1. Сопло водоструйного элеватора снимается;
2. Подсос под элеватором блинуется (глушится вырезанным из оцинковки диском с парой резиновых прокладок, установленных во фланцевое соединение).

В результате в батареи, стояки и подводки поступает вода с подающей нитки теплотрассы. Поскольку речь идет о пике морозов, ее температура близка к верхней точке температурного графика — 150 градусам.

Покупка труб – это довольно ответственная процедура.

Справиться с ней покупатель может двумя способами:

• Осуществив сделку самостоятельно;
• Доверив покупку профессионалам.

Первый вариант получает существенно сэкономить, ведь покупатель может самостоятельно выбрать тот товар, который будет ему по душе. Однако чрезмерно экономить не рекомендуется, ведь, согласно известной пословице, скупой всегда платит дважды.

Трубы для отопления имеют специальное армирование

Здесь существует несколько отрицательных сторон, которые обязательно нужно учитывать в процессе выбора:

• Затраты времени;
• Затраты сил;
• Необходимость вникать в вопрос.

• Линейные размеры этих труб меньше подвержены изменениям под воздействием температуры. Это актуально, когда в процессе работ трубы утапливаются в стяжку. Использование армированных полипропиленовых труб в системе отопления, позволяет избежать повреждений при температурных деформациях.
• Срок службы армированного трубопровода в условиях постоянно высоких рабочих температур значительно дольше.
• Температура плавления полипропиленовых труб с армированием и без него одинакова. Но при температуре чуть ниже точки плавления, под воздействием давления труба без армирования лопнет, а труба армированная стекловолокном нет. Максимальное давление в полипропиленовых трубах составляет 10 бар. Чем выше температура теплоносителя, тем ниже должно быть давление в трубопроводе.

• гомополимер (РРН);
• сополимеры (РРВ);
• статический сополимер с этиленом (PPRC), он же рандом сополимер. Этилен обеспечивает высокую термическую устойчивость. Полипропиленовые трубы и фитинги для отопления этого типа могут кратковременно переносить температуры до 110º. Они используются чаще всего.

• встык;
• полифузная (раструбная);
• с использованием электрофитингов.

Горяча ли водица

Много это или мало?

Давайте посмотрим, что поэтому поводу говорят актуальные сейчас нормативные документы.

СНиП 2.04.05-91 («Внутренний водопровод и канализация зданий») прямым текстом утверждает, что температура воды для всех систем дома не должна превышать 95 градусов. А в случае дошкольных детских заведений — так и вовсе 37.

Теоретически такие приборы должны быть в каждом элеваторном узле

Раз так, смело можно ставить трубы полипропиленовые: рабочая температура подходящая. Так ведь?

Казалось бы, теперь-то уж все вопросы сняты, можно расходиться по домам. Но, как принято, есть нюанс. Даже два.

В поздние советские времена, уже незадолго до смены режима на демократический и пропажи из магазинов колбасы, на Дальнем Востоке (несомненно, не только там, но именно на Дальнем Востоке автору довелось наблюдать это безобразие лично) были построены целые микрорайоны домов по так называемому ленинградскому проекту.

Тройное остекление и тройные двери в подъездах сочетаются в них с панельными стенками и весьма своеобразными отопительными приборами. Конвектора водяного отопления представляют собой просто виток отопительного стояка диаметром 3/4 дюйма с плотно надетым на нее поперечным оребрением из тонких стальных пластин.

В теории все должно было работать…

Чтобы понять весь масштаб трагедии, нужно хорошо представлять себе дальневосточный климат. Температура в -40 — -45 там не то чтобы каждый день зимой, но никого не удивляет, а -30 при сильном ветре — более чем заурядное явление. Объем теплопотерь панельного дома оценить легко. А теперь сопоставим его с тем теплом, которые оставляют в квартире 50-80 сантиметров трубы с жалкими пластинками.

Чтобы обеспечить приемлемый температурный режим в этих домах, приходилось задирать температуру теплоносителя в системе отопления намного выше сотни градусов. Благо параметры теплотрасс в зимнюю стужу это позволяли.

Мы живем в России

Автоматизированного управления водоснабжением в жилых домах нашей страны нет и массово не будет еще очень долго. А теперь холст маслом. Зима. На улице -40. Выдерживая температурный график, ТЭЦ поднимает температуру теплоносителя на подающем трубопроводе до 130 С. Вода в трубе не превращается в пар только благодаря давлению.

Чтобы в кране у жильцов оказалась температура не выше 95 С, водоснабжение нужно переключить на обратный трубопровод. Вручную. В элеваторном узле в подвале каждого дома.

Задвижки горячего водоснабжения помечены цифрой 3

А слесарь болен. Или в запое. Или просто сокращен. В каком состоянии ЖКХ в глубинке — вам рассказывать не нужно.

Если у воды такая температура — полипропиленовые трубы должна стечь вниз?

К счастью, этого не происходит. Вплоть до точки в 140-150 градусов даже неармированные трубы из полипропилена еще не деформируются. Но срок их службы и в самом деле сокращается.

Дело в том, что производители — большие перестраховщики. Если при температуре в 94 градуса рванет труба, для которой заявлена рабочая температура в 95 — производителя засудят. Поскольку от партии к партии толщина, прочность пластика и другие физические свойства труб неизбежно слегка меняются, все приличные производители указывают для изделий сильно заниженные параметры, в которые гарантированно уложатся все партии товара.

Много это или мало?

Казалось бы, теперь-то уж все вопросы сняты, можно расходиться по домам. Но, как принято, есть нюанс. Даже два.

Арматура решает

Обсуждая трубы полипропиленовые какую температуру выдерживают, нельзя не вспомнить еще один фактор, сильно влияющий на способность труб выдержать высокую температуру.

Два распространенных вида труб — PN20 и PN25 — отличаются прежде всего тем, что вторые армируются алюминиевой фольгой или стекловолокном.

Так это выглядит в разрезе

Что это значит с практической стороны?

1. Если у вас стоят армированные полипропиленовые трубы — температура в меньшей степени влияет на изменение линейных размеров трубы. Впрочем, это актуально разве что для тех случаев, когда трубы утоплены в стяжку. Гибкость полипропиленовых армированных труб для отопления позволяет им при температурных деформациях не получать повреждений.
2. Когда у водопровода постоянно высокая рабочая температура — трубы полипропиленовые с армированием служат заметно дольше. Впрочем, разница между 40 и 60 годами едва ли важна большинству людей среднего возраста 🙂
3. Температура плавления полипропиленовых труб с армированием или без абсолютно одинакова и равна 175 градусам.
   Однако при температуре незначительно ниже точки плавления при большом давлении труба без армирования лопнет. А с армированием — нет.

Читать далее: Как сделать дренаж участка своими руками

Недостатки полипропиленовых труб в основном не влияют на возможность их эксплуатации в системах отопления. Исключением является лишь высокий коэффициент теплового расширения (0,15 мм/м*С). К примеру, отрезок полипропиленовой трубы, длиною в 3 м, при нагревании до 90°С удлинится на 31,5 мм и выгнется. Такие недостатки в первую очередь негативно влияют на систему отопления пола.

Полипропилен при изготовлении труб подлежит армированию. Это действие выполняется для того, чтобы устранить недостатки в виде коэффициента теплового расширения. Материал, выполняющий роль стабилизатора, позволяет уменьшить его приблизительно в пять раз. Есть несколько методов армирования. Какие из них лучше? Выполняемые с помощью алюминиевой фольги и стекловолокна.

Полипропиленовая труба для отопления, армированная первым способом, более вынослива к коррозии и механическим повреждениям. Однако при выборе следует обязательно обращать внимание на качество. Она состоит из трех проклеенных слоев, среди которых внешние — это полипропилен, а внутренний — тонкий лист перфорированной алюминиевой фольги.

Трубы со стекловолокном очень жесткие. Положительные характеристики — не расслаиваются и не требуют зачистки армирующего слоя при сварке. Представляют собой монолитную конструкцию, основа которой — полипропилен с расположенным внутри слоем стекловолокна.

Монтаж полипропиленовых труб ведется методом сварки. Поэтому соединение получается монолитным и неразъёмным. При таких условиях нет необходимости постоянно подтягивать соединение, как могло бы быть в ситуации, когда используется металлическая труба.

Вывод однозначен: замуровывать полипропиленовые трубы в стены или под иные поверхности можно, при условии соответствия типа трубы теплоносителю по температуре и давлению.

Соединить ПП трубу с сантехническим прибором или с металлической трубой можно посредством пластикового фитинга, имеющего резьбовую латунную вставку. Если же необходимо соединить трубу с фитингом из полипропилена, то используют диффузную сварку. Для этого понадобится специальный сварочный аппарат или паяльник.

Метод спаивания достаточно прост — его может освоить любой человек и тратиться на специалиста необязательно. Паяльный инструмент также можно не покупать, а взять в аренду (200-300 рублей в сутки). Правильно проведенная сварка обеспечивает надежное соединение, исключающее возможность протечки.

Если труба укладывается в стенку, то необходимо выбивать штробу большего размера, чтобы компенсировать линейное расширение. Внутри желоба трубу необходимо крепить скобками, а затем заполнить свободное пространство вспененным полиэтиленом (полиуретаном).

При прокладке трубопровода для холодного водоснабжения можно применять неподвижный, жесткий способ крепления. При монтаже трубопровода необходимо соблюдать уклон в 0,5 градуса по направлению к наиболее низкому месту. Это необходимо для обустройства сливного (дренажного) крана.

1. с помощью пластиковых фитингов, имеющих латунные вставки, снабженные резьбой. Такие переходники обязательны при соединении ПП труб с металлическим трубопроводом или с сантехническими устройствами. При этом затяжку следует производить ключом с лентой, а герметизацию – с помощью тефлоновой нити, ленты или герметизирующей пасты;
2. посредством сварочных работ (раструбная сварка). Метод пайки полипропиленовых труб используют для стыковки их между собой посредством муфт или уголков и тройников. Для сварки труб малого диаметра (до 4 см) применяется специальный паяльник с комплектом насадок. Если паяется труба армированная, то понадобится шейвер — специальное приспособление для зачистки трубы PN25.

Не в каждой системе можно использовать полностью полимерные трубы. Иногда требуется армирование.

— только из полипропилена,

— из полимера, усиленного алюминием,

— из полимера с упрочняющим слоем стекловолокна.

Трубы серии PN (без армирования) изготовлены из одного материала – полипропилена – и имеют модификации PN10, PN16, PN20.

Труба с тонкими стенками PN10 рассчитана на давление 10 бар. Используется для монтажа трубопроводов холодной воды внутри и снаружи помещений. Находит применение в вентиляции, а также при транспортировке агрессивных жидкостей, не вступающих в реакцию с полипропиленом. Допустимая рабочая температура составляет 45 °C. На производство PN10 расходуется меньше материала, поэтому она дешевле других полимерных труб.

Из полипропиленовых труб PN16 с предусмотренной температурой носителя 60 °C и разрешенным давлением 16 бар выполняют водопроводы снабжения холодной и горячей водой. По сравнению с PN10, PN16 имеет утолщенные стенки и, соответственно, увеличенную прочность.

PN20 выдерживает температуру 80 °C и давление 20 бар. Кратковременный нагрев носителя до 100 °C допускается. Такие характеристики дают возможность применять ее в трубопроводах горячей воды и централизованного отопления.

Отличительными качествами труб серии PN10 – PN20 можно назвать относительно невысокую стоимость и простоту монтажа: перед пайкой нет необходимости зачищать трубу. Согласно СНиП 2.04.01-85, давление в бытовых отопительных системах не должно превышать 4,5 бар. Поэтому главным критерием выбора неармированных полипропиленовых труб для отопления выступает температура.

— PPR Stabi — усиление перфорированным листом алюминия;

— PPR Composite — средний слой состоит из цельного алюминиевого листа;

— PPR Fiber — в армирующем слое содержится стекловолокно.

Все трехслойные полипропиленовые трубы обладают повышенной прочностью и слабо деформируются при нагревании. Их область применения – отопление и доставка горячей воды с температурой теплоносителя до 90÷95 °C, возможно непродолжительное увеличение температуры до 120 °C. Трехслойные трубы сохраняют герметичность при давлении 25 бар.

• в соответствии с ГОСТ 21553 температура плавления материала 149º;
• по ГОСТ 15139 плотность PPR – 0,9 граммов на сантиметр кубический;
• по 11262 растяжение (предел текучести) – 24-25 Н/кв.мм, удлинение при его достижении — 50%:
• прочность на разрыв – 34-35;
• по 15173 коэффициент термического расширения – 0,15 мм на ммс;
• по 23630 удельная теплоемкость – 2 кДж на кгс (при 20º);
• по DIN (немецкий стандарт) – теплопроводность 0,24 ватт на м/с (при 20º).

1. регулярно производятся десятки видов фитингов. Их применяют в том случае, когда необходимо разветвлять магистраль на несколько каналов, или же магистраль резко поворачивает;
2. особо популярное соединение полипропиленовых систем путем создания монолитной системы. При помощи паяльника, или специального сварочного аппарата, трубу легко разрезать в нужном месте и спаять. Такой метод скрепления трубопроводов считается самым надежным, так как тогда можно не сомневаться, выдержит ли полипропиленовая труба заданное давление.



Одним из преимуществ полипропиленовых труб является монтаж: при достаточно простой технологии получается прочное и долговечное соединение

• PPH. Это самые простые полипропиленовые изделия и всех тех, какие только выпускает современная промышленность. Предназначены они для создания систем подвода холодной воды, промышленных трубопроводов, а также вентиляционных систем;
• PPB. Такая разновидность сортамента трубного проката производится из сложного блоксополимера полипропилена. Эти изделия нашли применение в напорных системах подачи холодной воды и отопления. Но используются они не только в качестве труб напорных из полипропилена. Из них изготавливаются высокопрочные ударные соединительные элементы;
• PPR. Для производства применятся рандомсополимер полипропилена. На основе данной разновидности труб создаются системы, как горячего, так и холодного водоснабжения, в том числе водяные тёплые полы;
• PPs. Это отдельный вид сортамента трубного проката, В качестве сырья для его изготовления используется сложно воспламеняющийся высокопрочный полимер. Рабочая максимальная температура полипропиленовых труб типа PPs составляет 95˚С. По мнению экспертов, это лучший вариант однослойного (неармированного) изделия для систем отопления.



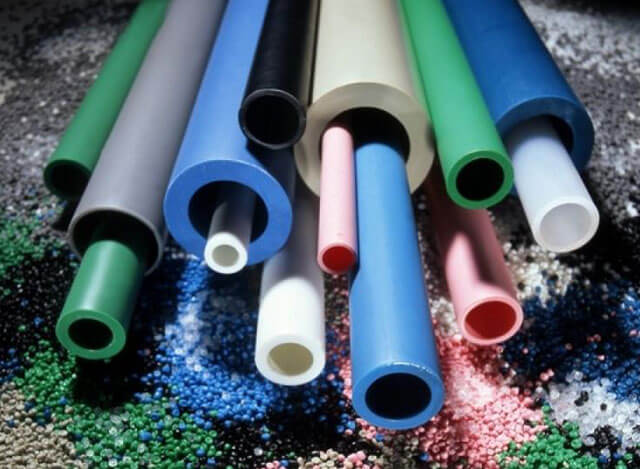

Каждый тип труб имеет свой цвет или маркировочную полосу на внешней поверхности



Гофрированные трубы из полипропилена применяются в самых разных сферах — малый диаметр востребован для прокладки электросетей



Для качественного соединения труб при помощи метода термодиффузии потребуется специальное оборудование и четкое соблюдение технологии сваривания

• высокая прочность;
• низкая адгезия;
• химическая инертность (полипропилен абсолютно не токсичен);
• низкий коэффициент теплопроводности;
• хорошая звукоизоляция;
• способность противостоять перепадам температуры и давления в широких пределах;
• долговечность;
• экономичность транспортировки и монтажа.

• • неподверженность коррозии и гниению, высокая долговечность (у труб для отопления и ГВС – 50 лет, для ХВС – 100);
  • на стенках не собирается осадок, которым часто «зарастают» трубы из металла. Со временем диаметр внутреннего канала не меняется;
  • стоимость ниже, чем у металлических изделий;
  • вес в среднем в 9 раз меньше, чем у металлических того же сечения;
  • простой и недорогой ремонт. Полипропилен не требуется регулярно красить, замена поврежденных узлов выполняется без дорогостоящей техники;
  • участки труб соединяются между собой сваркой (т.н. «утюжок» для полипропилена). Соединения неразъемные и максимально надежные. Количество резьбовых соединений (через которые чаще всего возникают протечки) в системе сведено к минимуму;



• пластик обладает низкой теплопроводностью: минимизированы теплопотери через стенки и скопление конденсата на трубах;
• звукоизоляция (в отличие от звукопроводящих металлических труб);
• благодаря пластичности материала трубы не лопаются при замерзании теплоносителя в холодное время;
• высокая химическая устойчивость;
• экологическая чистота;
• неподверженность грибковым заражениям;
• материал отпускается в бухтах, которые удобно транспортировать.

• основное применение – системы водоснабжения и (в зависимости от характеристик) отопления;
• системы канализации;
• транспортировка химикатов, включая агрессивные;
• трубопроводы с самыми высокими прочностными характеристиками могут использоваться для транспортировки сжатого воздуха;
• в системах орошения и мелиорации, для устройства дренажа.

1. 1. Перед началом работы нужно внимательно осмотреть материал, чтобы исключить повреждения и загрязнения.
   2. Выполнять монтаж следует при плюсовой температуре от 5 градусов, при необходимости сгибать трубы – от 15.
   3. Максимальный радиус изгиба зависит от размеров труб. Например, для 1,6-3,2 см – 8 диаметров.



1. Крепление осуществляется с учетом термического расширения. При нагреве труба деформируется и может лопнуть. Монтаж на неподвижной опоре допускается только для короткого участка. Во всех остальных случаях используется подвижная, допускающая возможность компенсационного смещения без отклонения от оси трубопровода.
2. Необходимый уклон трубы – от 0,5 процента в сторону слива теплоносителя или воды с помощью дренажного крана.
3. Настенные колена крепятся на жесткую пластину, дабы исключить крутильные напряжения.

В бытовых условиях трубы из полипропилена соединяются с помощью раструбной сварки

Каталог товаров

Популярные производители

Марки труб и фитингов, популярные сегодня на российском рынке:

1. Valtec (Италия) представляет три категории полипропиленовых труб: тонкостенные, армированные фольгой (99,4% алюминия), армированные стекловолокном. Материал – PP-R 100. Слои проклеиваются клеевыми составами японского и американского производства, обеспечивающими прочность прослойки 70 Н на 10 мм (норма – 15). В процессе сварки не образуется валик из расправленного пластика. Особенность фитингов – конический раструб. Детали с металлической резьбой – восьмигранные (благодаря форме с ними можно работать стандартными ключами).
2. Banninger (Германия). Сырье – химически нейтральный полипропилен рандом-сополимер. Изделия можно использовать в том числе и для подачи питьевой воды. Главный минус марки – высокая цена.
3. Wavin Ecoplastic (Чехия). Трубы выдерживают нагрузку до 20 атм. Виды труб для отопления: Стаби – армированные фольгой, Fiber, Basalt – базальтовым волокном. Остальные модели подходят для холодного водоснабжения.
4. Kalde (Турция). Виды: чистый полипропилен – PN10 и 16; армированные стекловолокном – PN16; superpipe – армированные алюминиевой перфорированной фольгой. Последнему виду при сварке не требуются зачистка и торцевание. Срок эксплуатации при температурах до 70 градусов – 50 лет.
5. Tebo (Турция). Сырье – стойкий полимер нового поколения Random Copolymer (PPR третьего типа). Изделия имеют сертификаты на соответствие стандартам DIN, ГОСТ, TSE. Размеры сечения – от 2 до 16 см, виды труб – PN10, 20 и 25. Фольга в PN25 неперфорированная, при сварке требуется зачистка.
6. SPK (Турция). Полипропиленовые трубы в среднем вдвое дешевле, чем у европейских брендов, при сохранении высокого качества. Изготавливаются из голландского сырья на немецком оборудовании. Отличные характеристики: изделия можно использовать в том числе в трудных эксплуатационных условиях (например, в Сибири).

Начнем с изучения рекомендаций производителей и действующих строительных правил. Я, не систематизируя, просто собрал вместе все имеющиеся в моем распоряжении факты, относящиеся к рабочим параметрам.

• СП 40-103-98 прямо указывают (я цитирую): металлополимерные трубы предназначены для систем… с давлением до 1 МПа и температурой до 75 С;

• СП 41-102-98 раздвигает границы возможного и указывает в качестве допустимого для металлопластика режима уже 90 С при 1 МПа;
• Большинство малоизвестных производителей металлопластика указывает в качестве рекомендованных эксплуатационных параметров 10 атмосфер и те же 90 С. Однако заявленные 50 лет службы для рабочей температуры в 20 С при ее повышении до 90 уменьшаются до 25. А вот весьма уважаемая компания Rehau, описывая свою линейку труб Rauthermex, гарантирует 8,6 атмосфер при температуре 95 С и сроке службы в 10 лет. Думаю, от продукции менее именитых производителей можно ожидать в лучшем случае такой же долговечности в предельных режимах;

• В СП 40-101-96 для полипропиленовых труб упоминается срок службы не менее 30 лет при температуре не выше 70С;
• Температура плавления полипропиленовых труб, приведенная в тех же СП, не должна быть меньше 146 градусов;
• Изготовители полипропиленовой трубной продукции указывают для нее срок службы в 50 лет при температуре до 70 С и 25 лет при 80 градусах;
• Рабочее давление всегда указывается для температуры в 20 С и равно 10 — 25 кгс/см2 в зависимости от линейки труб и наличия или отсутствия армирования;

• Допустимая температура эксплуатации полипропиленовых труб — 90 — 95 градусов (у разных брендов по-разному). Однако при приближении к верхней границе давление разрушения уменьшается с 25 — 30 до 8 — 10 кгс/см2;

• При какой температуре лопаются трубы из полипропилена и металлопластика, их изготовители по понятным причинам не указывают, но кратковременный нагрев ограничен значением в 110 градусов.

И какие из всего изложенного можно сделать выводы? Какую температуру выдерживают полипропиленовые трубы и металлополимерные изделия, и при каком давлении они могут работать?

Абсолютно безопасный режим, не приводящий к уменьшению срока эксплуатации — 70 градусов при давлении до 8 атмосфер. Максимальная рабочая температура в 95 С, хоть и является гарантированным производителем режимом, приведет к ускоренной деградации полимеров. Скачки давления в этом режиме могут привести к разрушению трубопровода.

1. Рабочее давление. Производители указывают его величину для комнатной температуры, поэтому, выбирая трубы для отопительной системы квартиры, обратите внимание на продукцию марки PN25. Если вы – владелец жилья с индивидуальным обогревом, достаточно будет труб с маркировкой PN20.
2. Температура. Для армированных труб производители указывают температуру теплоносителя не менее 90°С. Не стоит переплачивать за изделия с надписью 95°С – их характеристики такие же.
3. Диаметр. Для стояков диаметром ¾ дюйма понадобится труба диаметром 25мм, а для дюймовых — 32мм. Для линейной разводки чаще всего используют 20мм изделия.
4. Для отопления и горячего водоснабжения выбирайте только армированную продукцию.

При выборе труб помните, что их изготовление представляет собой высокотехнологичный процесс. Поэтому не соблазняйтесь низкой ценой китайской продукции – малейшее нарушение технологии приводит к расслаиванию труб при эксплуатации. А это чревато большими неприятностями.

Даже изделия с самыми впечатляющими характеристиками от компании с мировым именем не смогут полноценно работать, если монтаж системы изначально выполнялся неаккуратно и с просчётами. Обратите это самое пристальное внимание при сооружении трубопроводов из полипропиленовых труб своими руками.

1. 1. Valtec (Италия) представляет три категории полипропиленовых труб: тонкостенные, армированные фольгой (99,4% алюминия), армированные стекловолокном. Материал – PP-R 100. Слои проклеиваются клеевыми составами японского и американского производства, обеспечивающими прочность прослойки 70 Н на 10 мм (норма – 15). В процессе сварки не образуется валик из расправленного пластика. Особенность фитингов – конический раструб. Детали с металлической резьбой – восьмигранные (благодаря форме с ними можно работать стандартными ключами).



1. Banninger (Германия). Сырье – химически нейтральный полипропилен рандом-сополимер. Изделия можно использовать в том числе и для подачи питьевой воды. Главный минус марки – высокая цена.
2. Wavin Ecoplastic (Чехия). Трубы выдерживают нагрузку до 20 атм. Виды труб для отопления: Стаби – армированные фольгой, Fiber, Basalt – базальтовым волокном. Остальные модели подходят для холодного водоснабжения.
3. Kalde (Турция). Виды: чистый полипропилен – PN10 и 16; армированные стекловолокном – PN16; superpipe – армированные алюминиевой перфорированной фольгой. Последнему виду при сварке не требуются зачистка и торцевание. Срок эксплуатации при температурах до 70 градусов – 50 лет.
4. Tebo (Турция). Сырье – стойкий полимер нового поколения Random Copolymer (PPR третьего типа). Изделия имеют сертификаты на соответствие стандартам DIN, ГОСТ, TSE. Размеры сечения – от 2 до 16 см, виды труб – PN10, 20 и 25. Фольга в PN25 неперфорированная, при сварке требуется зачистка.
5. SPK (Турция). Полипропиленовые трубы в среднем вдвое дешевле, чем у европейских брендов, при сохранении высокого качества. Изготавливаются из голландского сырья на немецком оборудовании. Отличные характеристики: изделия можно использовать в том числе в трудных эксплуатационных условиях (например, в Сибири).

Читать далее: Как выбрать электрический паяльник для полипропиленовых труб

Режимы

Теория

Так ведь?

Практика

Полипропилен размягчается при 140⁰С, а его плавление начинается при 175⁰С. Именно такая температура перегретого пара. Исходя из этих параметров, можно предположить, что полипропилен подходит для водопровода с любой температурой этого теплоносителя, но не пара.

Все было бы просто замечательно, если бы не одна особенность полипропилена, а именно его пластичность в нагретом состоянии. Чем выше температура нагрева полипропилена, тем больше его удлинение при нагрузке на разрыв. Иначе говоря, если на подогретый трубопровод подвесить груз, прежде чем лопнуть, он провиснет, вытягиваясь в тонкую трубочку.

Так трубопровод с холодной водой достаточно твердый и жесткий, а трубы нагретые до 130⁰С, приложив немного усилия, легко согнуть до прямого угла.

Казалось бы, мечта сантехников сбылась, можно выполнить трубопровод с любыми поворотами без использования фитингов для этих целей. К сожалению это невозможно. При изгибе полипропиленовой трубы методом нагрева, ее внутренний диаметр становится меньше, уменьшая пропускную способность водопровода, а толщина стенки с внешней стороны изгиба будет значительно меньше.

Как выбирать полипропиленовые трубы

При необходимости приобретения пропиленовых труб, предназначенных для систем отопления, очень важно подобрать правильный материал. От этого зависит отсутствие проблем при их последующей эксплуатации.

Предельная температура теплоносителя, которую может выдержать полипропилен, указывается на трубах в обязательном порядке. Обычно на армированных изделиях производители пишут обозначения 90-95° С. Максимальное давление, на которое рассчитана труба, можно увидеть в маркировке. Единица измерения — атмосферы.

Отдельно следует рассмотреть такой пункт, как диаметр полипропиленовой трубы. Его расчеты строители используют специальные формулы. Чтобы посчитать необходимый диаметр, нужно знать такие данные: тепловая нагрузка, коэффициент шероховатости материала, перепад температур между подачей и обраткой. Но практически, чтобы определить, какие диаметры труб лучше подойдут, потребуются два простые правила.

Если система отопления устанавливается в частном доме с площадью 250 м2 и выше, следует использовать ленинградку. При такой разводке труба (диаметр 32-40 мм) представляет собой кольцо, проложенное по периметру всего дома. В него параллельно врезаны радиаторы. Для подключения отопительных приборов потребуются диаметры труб 20-23 мм.

Для квартир со стояками ¾ дюйма, в которых система обогрева прокладывается из полипропиленовых труб, подходит диаметр 26 мм. В сталинках установлены дюймовые стояки и соответственно потребуется диаметр труб 32 мм.

Армированные полипропиленовые трубы, это отличный вариант для монтажа системы отопления в доме или квартире. Главное — правильно подобрать тип изделия и грамотно выполнить его установку.



Обычный домашний водопровод можно смонтировать из труб небольшого диаметра

Диаметр. Подбирать его необходимо с учётом технических характеристик создаваемой трубопроводной системы. Лучшими полипропиленовыми трубами для квартирной разводки считаются изделия с диаметром 20 и 25 миллиметров. Для стояков же лучше применять изделия с сечением 32 или 40 миллиметров. Толстостенную полипропиленовую трубу большого диаметра используют для магистрального трубопровода, монтируемого в подвале многоквартирного дома.

Предельно допустимое давление. Если говорить об использовании в быту, то подходят практически все типы труб, включая изделие марки PN10. Как связан срок их службы с давлением и температурой, рассмотрим на примере этой трубы.

• температура воды 20˚С. Срок службы составит не менее 50 лет, если давление в центральной магистрали не превысит отметку в
• температуры воды 50˚С. В этом случае, чтобы срок службы составлял 50 лет, необходимо выдерживать давление, не превышающее ;
• температура воды 70˚С. Срок эксплуатации будет равен заявленному производителем при давлении ;
• температура воды долго держится на уровне 95˚ С. В этом случае о сроке службы 50 лет не может быть и речи. Максимум – это какие-то 5 лет при постоянном давлении .

Коэффициент температурного расширения. Мы уже знаем, что полипропиленовые трубы — это такие изделия, геометрия которых меняется при высокой температуре транспортируемой жидкости. Изменения касаются толщины их стенок. А это критично для такого параметра, как пропускная способность трубопровода.

Трубу типа PN20 закрыто прокладывать не рекомендуется. Ведь её деформация может вызвать появление трещин в слое штукатурки. А вот применение полипропиленовых труб типа PN25 позволяет выполнять укладку и закрытым, и открытым способом. В последнем случае интерьер жилого помещения не ухудшится по причине отсутствия изгиба данных изделий. Ведь труба армированная из полипропилена отлично держит свою форму.

Что касается срока службы полипропиленовых труб, то при правильном использовании каждая из них прослужит не менее пяти десятков лет.



Водопровод, проложенный внутри стен, не испортит вид и стиль ванной комнаты, но для такого способа прокладки нужно выбирать прочные трубы

Кроме того, рабочее давление в полипропиленовых трубах на порядок выше, чем в стандартных металлических конструкциях. Еще одной, не менее важной технической характеристикой является низкий показатель теплопроводности материала, благодаря чему вода в системе практически не остывает.

При этом для того, чтобы трубы действительно прослужили верой и правдой много лет, важно учитывать и другие технические характеристики, которыми обладает полипропилен:

• Лучшее «сцепление» обеспечивают материалы от одного и того же производителя, имеющие сходные параметры;
• Самый действенный способ скрепить части трубы – это сварка, подбирать которую следует исходя из параметров изделий.

Если четко следовать предписаниям, ничего плохого уж точно не случится, а трубы ППР полностью оправдают возложенные на себя ожидания.

Однако прежде, чем совершать покупку, важно понимать, какие преимущества дает подобное приобретение:

• Возможность сэкономить, ведь цена на материал достаточно лояльна;
• Минимальный коэффициент теплопроводности, благодаря чему потери тепла сводятся к минимуму;
• Внушительный срок службы (по сравнению с цанговыми соединениями).

Кроме того, совершая покупку, важно знать и предполагаемое давление в системе. Если оно не превышает 10 бар, можно брать тонкостенные предложения, цена на которые будет еще ниже. Однако, чаще всего, они приобретаются для подачи холодной воды. Если целью является именно тепловое воздействие, лучше всего приобрести труды с толщиной стенок не менее 2,5 мм.

Для увеличения срока эксплуатации целесообразно использование армированных моделей со стекловолокном, обеспечивающих минимальное расширение материала. Что примечательно, использовать их можно как в частных, так и в промышленных условиях.

Ошибки в монтаже отопления, как правило, обходятся очень дорого

Экономия – это всегда хорошо, однако иногда она может быть губительной, ведь:

1. Хорошее изделие просто не может стоить слишком дешево.
2. «Распродажи» обычно сулят определенные изъяны по качеству, ведь столь ходовой товар нет смысле уценять.
3. На цену влияет диаметр, сортамент трубы, толщина ее стенок и т.д. – факторы, пренебрегать которыми точно не стоит.

Некачественный товар не имеет гарантийных обязательств, поэтому вернуть его или компенсировать не получится. Придется только ставить или переплачивать за новый.

— только из полипропилена,

— из полимера, усиленного алюминием,

— из полимера с упрочняющим слоем стекловолокна.

Труба с тонкими стенками PN10 рассчитана на давление 10 бар. Используется для монтажа трубопроводов холодной воды внутри и снаружи помещений. Находит применение в вентиляции, а также при транспортировке агрессивных жидкостей, не вступающих в реакцию с полипропиленом. Допустимая рабочая температура составляет 45 °C. На производство PN10 расходуется меньше материала, поэтому она дешевле других полимерных труб.

Из полипропиленовых труб PN16 с предусмотренной температурой носителя 60 °C и разрешенным давлением 16 бар выполняют водопроводы снабжения холодной и горячей водой. По сравнению с PN10, PN16 имеет утолщенные стенки и, соответственно, увеличенную прочность.

PN20 выдерживает температуру 80 °C и давление 20 бар. Кратковременный нагрев носителя до 100 °C допускается. Такие характеристики дают возможность применять ее в трубопроводах горячей воды и централизованного отопления.

Отличительными качествами труб серии PN10 – PN20 можно назвать относительно невысокую стоимость и простоту монтажа: перед пайкой нет необходимости зачищать трубу. Согласно СНиП 2.04.01-85, давление в бытовых отопительных системах не должно превышать 4,5 бар. Поэтому главным критерием выбора неармированных полипропиленовых труб для отопления выступает температура.

— PPR Stabi — усиление перфорированным листом алюминия;

— PPR Composite — средний слой состоит из цельного алюминиевого листа;

— PPR Fiber — в армирующем слое содержится стекловолокно.

Все трехслойные полипропиленовые трубы обладают повышенной прочностью и слабо деформируются при нагревании. Их область применения – отопление и доставка горячей воды с температурой теплоносителя до 90÷95 °C, возможно непродолжительное увеличение температуры до 120 °C. Трехслойные трубы сохраняют герметичность при давлении 25 бар.

Условные обозначения

При покупке материала для обогревательной системы дома необходимо правильно выбрать подходящий тип полипропиленовой трубы. Для этого производителями на изделиях ставится маркировка. Кроме нее нужно также обращать внимание на диаметр.

Маркировка указывает на предельно возможное давление и температуру теплоносителя. Она поможет узнать и определить, какие именно трубы лучше подойдут для определенного случая:

• Therm — выдерживают высокие температуры и давление, предназначены для системы обогрева;
• Stabi PN 20 — толстостенные, с предельным давлением 20 атмосфер, используются для отопления и подачи горячей воды;
• PN 20 — функционируют при температуре теплоносителя 85° С и давлении 20 атмосфер, применяются в центральной системе обогрева и горячем водоснабжении;
• PN 16 — стенки 3 мм, давление до 16 атмосфер, температура до 80° С, назначение — напольное отопление и снабжение горячей водой;
• PN 10 — толщина стенок 2,5-2,8 мм, разрешена эксплуатация в системах с давлением до 10 атмосфер, используются для напольного обогрева и подачи холодной воды.

Преимущества армированного полипропилена

Армированные полипропиленовые трубы – это специальный вид многослойных труб с силовым внутренним каркасом, уменьшающим термическое расширение и повышающим способность работать при повышенной рабочей температуре и давлении.

Существует несколько методов армирования труб:

1. Армирование алюминиевой фольгой (с перфорацией либо целой). Между двумя слоями полипропилена PPR на клее фиксируют слой фольги толщиной до 0,7 мм. Армирующий слой располагают между слоями в средине либо ближе к поверхности.
2. Армирование стекловолокном. Для уменьшения теплового расширения стекловолокно располагается посредине между внутренним внешним слоями полипропилена.

Зная, какое давление выдерживает полипропиленовая труба, можно с уверенностью монтировать ее у себя дома и не переживать о надежности всех соединений.

Ограничения использования

Поскольку весь водопровод работает под давлением, то существует возможность порчи нагретого трубопровода под его воздействием. Даже деформации трубопроводов для пользователей крайне нежелательны.

Поэтому, производитель устанавливает ограничение по использованию полипропиленовых труб для горячего водоснабжения. Температура теплоносителя не должна быть более 95⁰С.

Так какой же температуры вода течет в наших трубах?

Для того чтобы разобраться в данном вопросе, посмотрим что на этот счет говорят действующие нормативы.

СП 30.13330.2012 «СНиП 2.04.01-85*Внутренний водопровод и канализация зданий», сообщает, что температура воды для жилых многоквартирных домов и помещений общественного назначения не должна быть выше 75⁰С. А в помещениях детских дошкольных учреждений в местах водоразбора не выше 37⁰С.

С системами горячего водоснабжения все стало предельно понятно.

Совсем по-другому обстоит дело с системами водяного теплоснабжения.

Немного истории

На закате советского времени, несмотря на глобальный дефицит, в регионах Дальнего Востока были возведены микрорайоны домов по типовому проекту, названному в народе Ленинградским.

При строительстве этих домов была сделана попытка удешевления строительства. Стены домов были собраны из панелей, но окна имели тройное остекление. Отопительные приборы — конвекторы странной конструкции, изогнутая труба внутренним диаметром не больше 20 мм с плотно нанизанными на нее тонкими стальными пластинками.

Дальневосточный климат суров, температура зимой опускается ниже -30⁰С. При сильном ветре теплопотери панельного дома становятся просто огромными и крохотные конвекторы, рассчитанные на совсем другие условия работы, просто не справляются с поставленной задачей. Для того, чтобы хоть как-то компенсировать потери тепла, приходилось повышать температуру теплоносителя за отметку 100⁰С, благо параметры теплотрасс это позволяли.
