Варианты монтажа кабеля

Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.

Использование колодца

На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.

Прокладка водопровода в каменистом грунте будет слишком сложной

Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.

Гораздо разумнее, нагреть локально только необходимые инженерные конструкции

Реализация планов будет проще, если разделить весь проект на этапы:

• Подготовка чертежей и списка комплектующих деталей, инструментов, расходных материалов.
• Подключение нагревательных элементов к проводам электропитания.
• Монтаж внутри (снаружи) трубопровода.
• Дополнительные мероприятия.

Рисунок	Инструкции
	Приобретите специальный комплект, предназначенный для заделки саморегулирующихся кабелей. В него включают металлические гильзы, которыми создают электрические соединения. Пригодятся термоусадочные трубки с клеевым составом внутри. При нагреве они сжимаются, обеспечивают необходимую изоляцию, герметичность.
	Кабель отрезают по нужному размеру. С присоединяемого конца удаляют защитные оболочки на длине 40-50 мм. Полупроводниковую матрицу аккуратно разделяют по средней линии.
	На эти участки надевают разные трубки и нагревают их феном. Это позволит впоследствии разнести места соединений для улучшения изоляционных параметров.
	Проводники освобождают от внешних слоев на 9-11 мм.
	Их вставляют в гильзы и жестко фиксируют с применением кусачек.
	Подготовку этой части конструкции завершают, надев трубки большего диаметра (нагревать их пока не надо).
	Аналогичным образом подготавливают кабель питания. Удаляют изоляцию. Надевают термоусадочные трубки подходящих размеров.
	Провода поочередно, с учетом разной длины, вставляют в гильзы, фиксируют зажимом.
	Последовательно сдвигают трубки и нагревают для получения многослойной надежной защиты.
	Далее приступаем к изоляции другого конца. Помните, что проводники в нем не соединяют, так как ток проходит только через матрицу. Чтобы полностью исключить вероятность контакта кабель подрезают «ступенькой».
	Сверху надевают термоусадочную муфту и нагревают ее. В итоге – будет создано примерно такое изделие.

По такой же технологии создают рабочие устройства с применением саморегулирующихся кабелей иных типов

Диаметр металлической трубы, дюйм	Мощность на 1 м длины, Вт
до ¾	16-17
от ¾ до 1½	23-27
свыше 1½	30-31

Для более точных действий можно использовать бесплатные программы-калькуляторы, которые предлагаются на официальных сайтах продавцов кабельной продукции. При этом учитывают конкретные условия эксплуатации, температуру жидкости, особенности монтажа. Специалисты не рекомендуют устанавливать нагреватели с мощностью более 17 Вт на 1 м.

Лучше для такого варианта подойдут плоские кабели. Они хорошо прилегают к поверхности, проще фиксируются.

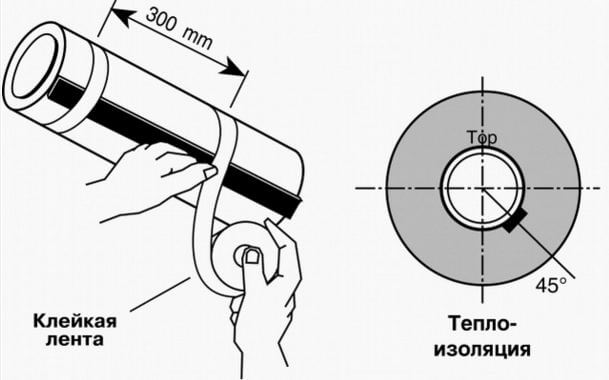

Типовая установка кабеля для обогрева водопроводной трубы наружного

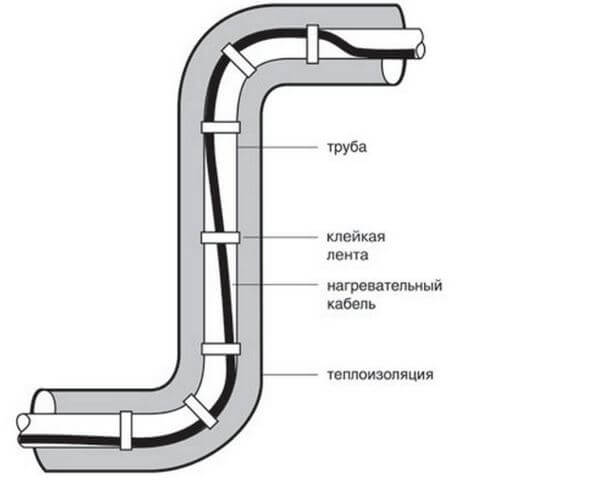

Кабель фиксируют хомутами, стойкими к высоким температурам. Шаг выбирается таким, чтобы исключить провисания. Поверх слоя теплоизоляции из пористого материала устанавливается защитный кожух, предотвращающий его механические повреждения.

При необходимости увеличить нагрев добавляют необходимое количество кабелей. Желательно размещать их в нижней части трубы, так как именно там начинаются нежелательные процессы обледенения.

В этом варианте утеплитель и нагревательный элемент защищают специальные металлические оболочки

Такой вариант выглядит предпочтительнее. Внутри трубы изделие хорошо защищено от механических воздействий. Нагреватель находится внутри жидкости, поэтому выполняет свои функции с максимальной эффективностью. Это подтверждают цифры. Для поддержания положительной температуры вполне достаточно 8-10 Вт на 1 м трассы. Этот показатель почти в два раза меньше, по сравнению с предыдущим (наружным) способом установки.

Но эту технологию можно применять только на прямых участках, где нет запорной арматуры.

Можно приобрести готовый комплект, либо соединить нагреватель и кабель питания по приведенному выше алгоритму

При проектировании трубопровода следует предусмотреть наличие поворота на 90° и монтаж тройника с подходящими размерами для установки узла сальника.

Для автоматизации рабочих процессов используют термостат. Сам прибор устанавливают в электрическом щите. Датчик температуры закрепляют на трубе в контрольной точке. Следует помнить о том, что этот элемент может выйти со временем из строя, поэтому его устанавливают в удобном для проведения технического обслуживания месте.

Термостат греющего кабеля саморегулирующегося для обогрева труб применяют в соответствии с инструкцией производителя

Общая мощность системы обогрева может получиться значительной. Поэтому ее подключают к сети 220 V через отдельный автомат. Рекомендуется также установить в этой цепи специализированное устройство защиты (УЗО). Оно постоянно замеряет ток. При фиксации потерь, вызванных пробоем изоляции или прикосновением к оголенному проводу, происходит быстрое отключение нагревателя.

Подключение нагревателя к электросети

Теплоизоляция

Эта операция выполняется обязательно. Она предотвратит тепловые потери и предотвратит проникновение холода. Лучшим изолятором является воздух, поэтому применяют пористые материалы, стойкие к влажности.

Специальные разрезные трубки из вспененных полимеров

Водопровод устанавливается в специальном канале, который сформирован плитами из пеноплэкса.

Для подсчета общих расходов учитывайте следующие позиции:

• Приобретение нагревателя и питающего кабеля, термостата, электрических защитных устройств.
• Подготовка и установка изделия, подсоединение к сети питания.
• Монтаж изоляции и механической защиты.
• Покупка припоя и паяльника, иных расходных материалов, инструментов по мере необходимости.

Существует два вида кабелей, предназначенных для защиты труб от замерзания:

• Резистивный;
• Саморегулирующийся.

Резистивный греющий кабель выпускается в двух вариантах: одножильный и двухжильный. Конструкция с одним проводником достаточно простая: нихромовая проволока залита фторопластовой изоляцией, по которой навита медная экранирующая оплетка. Снаружи кабель закрывает термостойкая пластиковая оболочка.

Двухжильный резистивный кабель состоит из двух нихромовых проводников, выделяющих тепло при прохождении тока. В некоторых системах используют два разных по назначению провода. Один из них греющий, а второй холодный, токопроводящий.

Читать далее: Лучшие пылесосы, топ-12 рейтинг хороших пылесосов 2019

При всём этом, во время написания статьи, ниодного провода для обогрева водопровода не пострадало 🙂

Конечно же «глубина промерзания грунта» колеблется вместе с сезонной температурой. Отсюда принято, что трассы трубопроводов необходимо укладывать на глубине примерно 1,8-2 метра с теплоизоляцией.

Такая трасса даже в зимний период не должна подвергнуться промерзанию, но шанс прорыва существует.

Частенько возникают моменты, когда надо проложить трассу трубопроводов вблизи или над поверхностью грунта. Такие трубопроводы подвержены промерзанию и прорывам.

В домашних условиях потребность такой прокладки трубопровода отсутствует. Для таких целей всё делается гораздо проще.

Иногда, нужно просто протянуть в баню, на отапливаемой даче, воду из скважинного водоснабжения, или просто произвести монтаж греющего кабеля от скважины к дому.

В таких вариациях исполнения трасс трубопроводов используют старый проверенный способ обогрева — «Греющий кабель«. Об этом мы и поговорим в этой публикации.

Этот кабель укладывают в бетон и подключают к сети или трансформаторным установкам и подогревают бетон до нужной температуры. Так бетон сохнет в благоприятных условиях. По мере высыхания кабель сам выгорает и от него практически не остается следов.

Греющий кабель

Бытовые греющие кабели представляют модифицированные производственные греющие кабели. В их состав также входят нихром содержащие токоведущие проводники.

Бывают они разных исполнений, описание которых Вы можете прочесть в ранее написанной статье о тёплых полах использующих греющий кабель и водяное отопление тёплого пола.

Также в той статье Вы прочтёте о расчёте мощности греющего кабеля…

В водоснабжении для обогрева трасс трубопроводов используется всего два вида греющих кабелей — это пищевой греющий кабель и кабель для укладки поверх трубы (не пищевой греющий кабель).

Оба вида кабелей предусматривают внутреннюю температурную стабилизацию, что положительно сказывается на обогреве поверхности и положительной экономии на электропотреблении. Кабели используемые нашей компанией бренда HeatUP отлично себя показали на рынке обогрева кабельных трасс.

Мощности кабеля в 10 и 16 ватт*метр вполне достаточно для качественного обогрева трубы (не зависимо канализация или водопровод) в утеплителе.

https://www.youtube.com/watch?v=y9kOBunX8JU

Монтаж греющего кабеля довольно прост, с первого взгляда, но на практике у большинства потребителей вызывает кучу вопросов. Вот к примеру, среди лидеров вопросы касающиеся монтажа греющего кабеля и его подключения. Так как правильно монтировать греющий кабель? Давайте начнём с самого простого и двинемся к сложному.

Греющий кабель укладывается на всю длинную трассы трубопровода с учётом вывода кабеля в тёплое помещение, а только затем «электрическое подключение» или «установка заглушки».

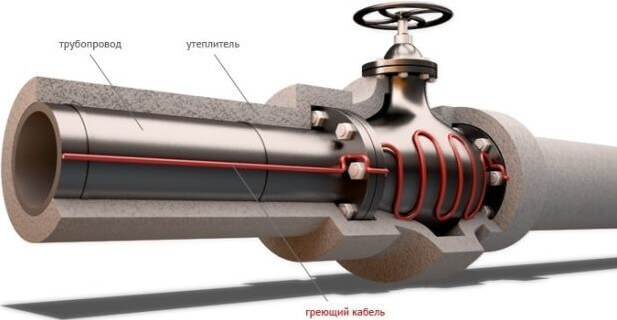

Укладка производится не только на трубу, но и на запорную арматуру (если таковая есть на участке низких температур).

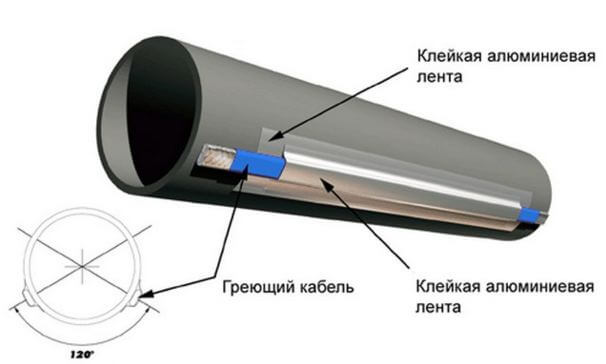

Для пластиковых труб и трубопроводов, помимо изоляции кабеля от утеплителя, необходимо нанести алюминиевый скотч и на саму пластиковую трубу в месте укладки кабеля — это повысит теплоотдачу от кабеля к трубопроводу.

Пищевой греющий кабель (внутренний) погружается в трубу через установленный на трубе тройник с помощью сальника для греющего кабеля.

Сальник обычно имеет название АКС-1 — с автоматом Калашникова конечно же общего ничего нет, а устройство состоит из двух конических муфт, между которых зажимается резиновая пробка с отверстием под кабель.

Удобство такого обогрева трубопровода в том, что кабель в любой момент можно заменить, а прогрев трубы происходит всегда изнутри, что увеличивает скорость разморозки трубы — вода начиная просачиваться вдоль кабеля ускоряет процесс оттаивания.

Подключение греющего кабеля требует наличие пищевой термоусадки и небольшого опыта в электрике. Соответственно утепление энергофлексом (вспененный полиэтилен ENERGOFLEX, ИЗОДОМ) всей трубы обязательно.

Наружный греющий кабель укладывается поверх трубы под слоем утеплителя (вспененный полиэтилен или скорлупа Пено-Терм). Размерутеплителя необходимо брать на размер больше, чтобы легко продеть кабель с трубой. При монтаже скорлупы такой нужды нет.

К тому же скорлупа реализуемая компанией ВИКО специально заказывается с каналами под греющий кабель. Как вы догадались речь идет про укладку греющего кабеля вдоль канализационной трассы.

Как работает греющий трубы кабель?

Последовательность этапов монтажа следующая:

• В подходящем месте водопровода устанавливается специальный тройник с уплотняющим сальником для ввода электрического нагревателя.
• Кабель продевается через сальниковый узел.
• Кабель аккуратно вводится в проблемный участок и закрепляется в тройнике методом закручивания узла уплотнения сальника.
• На вывод кабеля устанавливается вилка с заземляющим контактом для подключения к электрической сети и заземлению.

Греющий кабель

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода.

Не подходят утеплители, которые будут сжиматься под тяжестями, так как потеряют свои теплоизоляционные свойства. Можно в качестве утеплителя для водопровода использовать поролон, при том условии, что вокруг ничего давить не будет. Ещё один вариант – сверху вспененного полиэтилена надевается жёсткая труба, может использоваться пластиковая, канализационная модель.

Виды и устройство греющего кабеля

Греющие кабели бывают двух видов — резистивный и саморегулирующийся полупроводниковый. Чтобы представлять, что же такое греющий кабель, и каково его устройство, ниже перечислены основные его части:

• внутренняя жила, изготавливающаяся из материала с большим удельным сопротивлением;
• экранирующая медная либо алюминиевая оплетка;
• изолятор;
• внешняя защитная оболочка.

Читать далее: Унитаз с вертикальным выпуском поэтапная инструкция по установке

Резистивный кабель

Резистивный нагревательный кабель представляет собой в сечении круг, с четырьмя слоями материала. Располагается внутри водопроводной трубы либо пускается снаружи нее. Термореле при снижении температуры трубы замыкают электрическую цепь и начинается подогрев. В случаях, когда применяется резистивный греющий кабель, целесообразно дополнительно утеплять водопровод поролоном либо минеральной ватой.

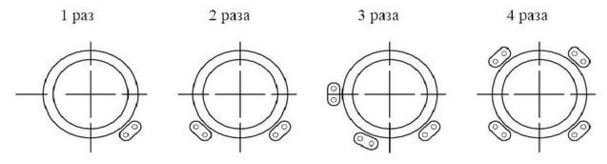

В зависимости от необходимой интенсивности подогрева, греющий кабель располагают в один либо несколько рядов, волнами или спиралевидно для достаточного нагрева труб. Можно укладывать резистивный греющий кабель не в натяжку, а для дополнительного обогрева применить фольгу из алюминия, обмотав ей трубу.

Саморегулирующийся нагревательный кабель по строению отличается от резистивного тем, что выпускается в виде ленты и два параллельных проводника внутри него разделяются полимерной матрицей, являющейся полупроводником. Характерно, что с повышением температуры окружающей среды матрица уменьшает тепловыделение.

Такой кабель используют, чтобы сэкономить на электроэнергии. Если часть его находится на улице, а часть в помещении, то он приспосабливается к разным температурам. А надежность счет двух слоев изоляции выше, чем резистивного.

Утепление трубы

Учитывая возможности электрического подогрева водопроводных труб, не следует пренебрегать традиционными методами утепления водопровода, особенно на улице. Электрический метод следует рассматривать как вспомогательный. Если в траншею будут уложены утепленные трубы для водопровода, то потребление электроэнергии значительно снизится, да и обогревать придется не весь водопровод, а только проблемные места подъема вверх.

Теплоизоляция

Ну и последнее, что нужно сделать – изолировать трубы для лучшего удержания тепла. В качестве утеплителя можете использовать специальные цилиндры, разрезанные с одной стороны. Они могут быть изготовлены из минеральной ваты, вспененного полиуретана или даже пенополистирола. Выберите подходящий вариант по цене и оберните им трубы.

Вот и вся инструкция по установке и подключению обогрева водопроводных труб. Как Вы видите, технология достаточно трудоемкая, однако монтаж греющего кабеля для водопровода вполне реально выполнить своими руками. Если возникли трудности, задавайте вопросы в нашей официальной группе в контакте или же форме Вопрос электрику!

После монтажа греющего кабеля для водопровода необходимо утеплить систему. В настоящее время для защиты труб используют современные изолирующие материалы: полуцилиндры из минваты, каучука, полиуретана. После прокладки лучше всего сразу же провести теплоизоляцию труб — меньше риск случайно повредить кабель.

Места стыков законопачиваются минватой и проклеиваются изоляционной лентой. Термоизоляцию производят максимально аккуратно, чтоб не сдвинуть и не повредить кабель. Следует убедиться в хорошей герметичной обвертке торцевой части. Труба с подогревом в оптимальном варианте, при наличии терморегулятора должна поддерживать температуру 3.. 7 градусов.

Выводы и дополнительные советы

Такой проект можно реализовать без посторонней помощи, если использовать предоставленную в этой статье информацию. Для ускорения – приобретайте готовый комплект с кабелем для обогрева водопроводной трубы. Чтобы сэкономить и решить нестандартные задачи придется самому создать нагреватель с определенными параметрами. Помните о соблюдении правил безопасности и не экономьте излишне на защитных устройствах.

Резистивный кабель подключается через терморегулятор, который должен быть надежным, чтобы не допустить перегрева и выхода из строя нагревательного кабеля. Саморегулирующие кабели в таком устройстве не нуждаются, ведь они самостоятельно, благодаря уникальным свойствам матрицы, регулируют уровень теплового излучения. Для них необходимо подобрать только оптимальную величину мощности для климатических условий конкретного региона.

Специалисты советуют:

1. Если необходимо произвести монтаж на трубе с разным температурным режимом, то лучше всего применить саморегулирующий
   греющий кабель. Для резистивного кабеля сложно подобрать разные температурные режимы по всей длине.
2. При укладке нагревательных кабелей рекомендуется использовать теплоизоляцию для уменьшения тепловых потерь и для экономии электроэнергии.
3. Не следует допускать перегибов кабеля.

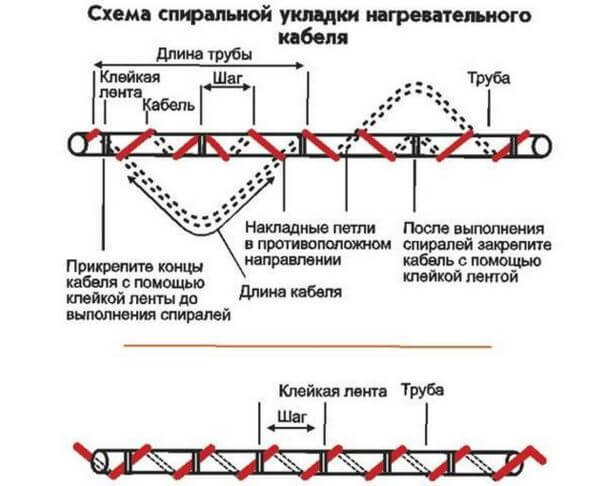

4. При выборе кабеля учитывается мощность, длина и метод укладки. При спиральном способе укладки необходимую длину следует рассчитать умножением длины водопровода на коэффициент 1,7.

Как рассчитать мощность кабеля?

Мощность, которую потребляет греющий кабель для водопровода, рассчитывается с учетом таких нюансов, как диаметр используемых в водопроводе труб, от того, утеплены ли они. Имеет свои особенности и то, как монтируется кабель — внутри трубы или поверх нее, витками или вдоль, а также степень термоизоляции.

Влияет и то, на улице они находятся или в помещении. Существуют таблицы, в которых приводится мощность кабеля на метр трубы. К примеру, это значение будет 10-17 Вт на метр длины при полистирольном утеплении в 30 мм согласно таблице. Необходимая мощность греющего кабеля на метр трубы устанавливают, сверяясь с таблицами, и делается запас в 10-20% мощности.

Есть ли нужда в терморегуляции?

Терморегулятор для греющего кабеля необходим при использовании кабелей резистивного типа, поскольку если включить систему без термореле, она будет греть не переставая независимо от температуры. Это нецелесообразно и накладно по энергозатратам. С саморегулирующимся кабелем ситуация немного лучше, но все равно имеет смысл делать систему с датчиком температуры, и выставить температурный режим 3.. 7 градусов.
