Разновидности фитингов для канализационных труб

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

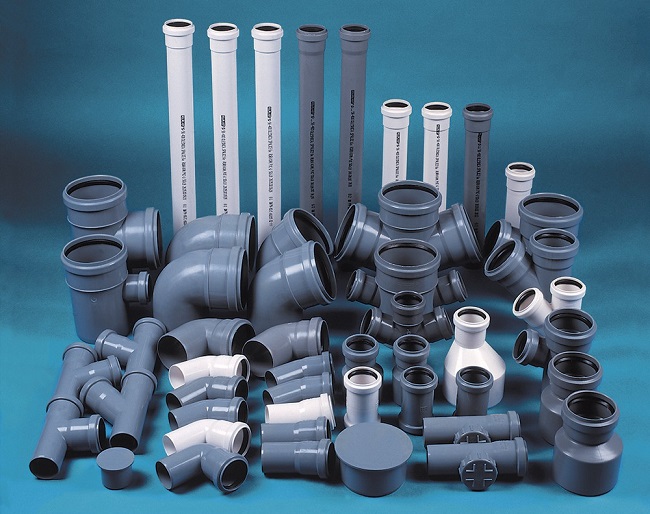

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
• душ – диаметр 40 мм (уклон 1:48);
• унитаз – диаметр 110 мм (уклон 1:20);
• раковина – диаметр 40 мм (уклон 1:12);
• биде – диаметр 40 мм (уклон 1:20);
• мойка – диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
• центральный стояк – диаметр 110 мм;
• отводы от центрального стояка – 60 мм.

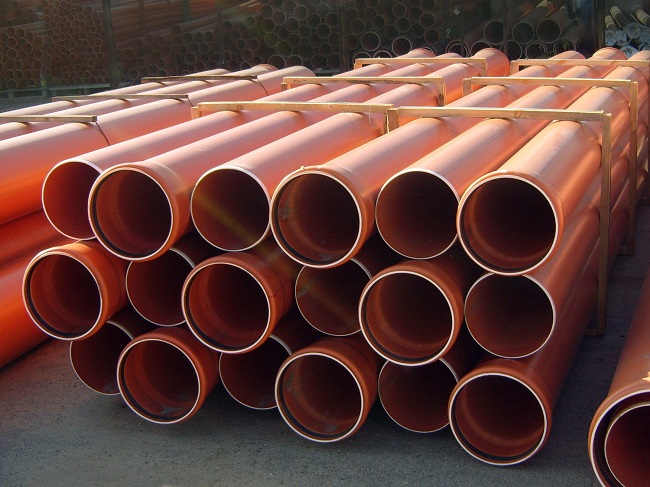

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ подбираются так, чтобы их размеры соответствовали друг другу.

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

• для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
• для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

Фитинги для наружной системы стока отходов имеют широкий размерный ряд, причем различные виды деталей также подразумевают определенные параметры. В рамках подбора размеров фитингов для канализации каждый тип крепления рассматривают отдельно.

Существует два основных параметра:

• диаметр крепления;
• угол поворота.

Подробно рассматривая каждый тип крепления канализационной сети, особенно выделяют колена, тройники, крестовины и ревизии.

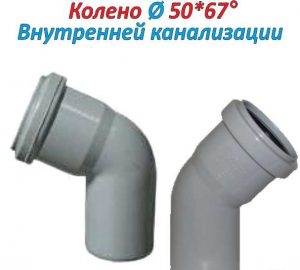

Фитинги для канализационных труб — параметры Параметры колена внутренней канализации

• диаметр – от 32 до 110 мм;
• угол – от 20 до 87 градусов.

Тройник имеет три отверстия, что позволяет выполнять параллельное ответвление трубопровода, а также наклон в сторону. В этих целях трубка оснащается отверстиями с углом наклона в 45, 65 и 90 градусов.

Размерный ряд муфт и заглушек составляет 11–50 см, а диаметр обратных клапанов и заглушек заключен в промежутке от 11 до 31,5 см. Крестовины имеют некоторое сходство с тройниками и отличаются от них на одно отверстие, для каждого из которых характерен диаметр от 5 до 11 см, в то время как угол в среднем составляет 35-40 градусов.

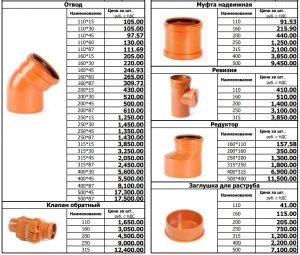

Размеры фитингов для канализации

• переходы – 160х110, 200х160;
• ревизии – 110–200;
• трехраструбные тройники – 110–200 (87 градусов);
• переходные тройники – 110–200 (45 градусов);
• обратные клапаны – 50–160.

Правильное определение размера креплений очень важно для плотного соединения канализационных труб. Деталь слишком малого калибра попросту не налезет на трубу, а крупный элемент не придаст сети должной герметичности.

На современном строительном рынке продаются трубы из разных полимерных материалов:

• полипропилена;
• полибутилена;
• полиэтилена;
• поливинилхлорида (ПХВ).

Полимерные канализационные трубы и фитинги устойчивы ко многим агрессивным средам, отличаются простотой монтажа, легкостью и долговечностью.

При монтаже систем отвода стоков фитинги для канализационных труб применяют без использования специального дорогостоящего оборудования для выполнения газовой и электросварки.

• для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
• для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

Читать далее: Применение гофрированных труб для наружной канализации

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 — для безнапорной канализации;
• ГОСТ №52135 — для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.

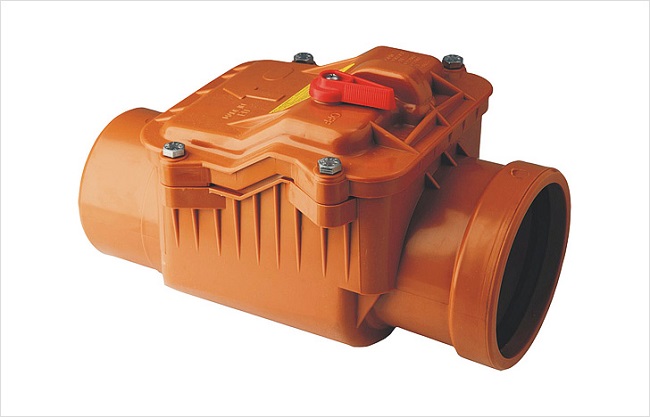

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком. что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

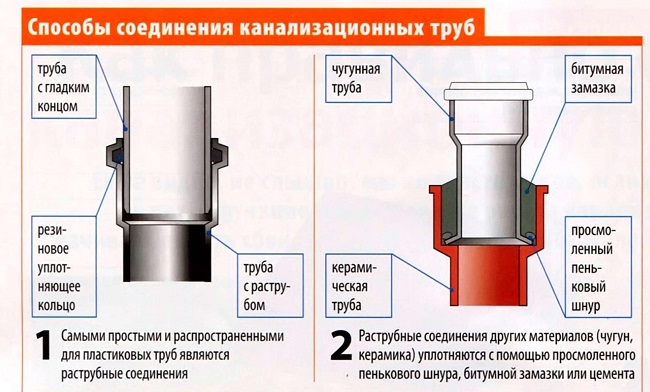

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Фасонные элементы ПВХ по методу обеспечения герметичности соединения бывают двух типов:

1. С уплотнительными резиновыми кольцами.
2. Предназначенные для соединения с использованием клея.

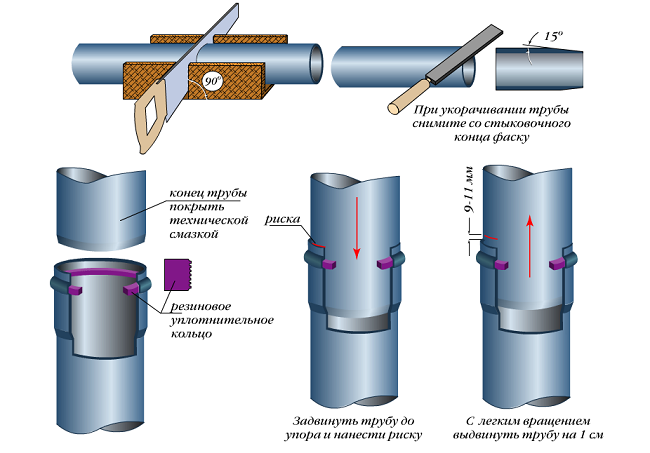

Для монтажа изделий, оснащенных резиновыми прокладками, используется следующая схема:

1. Ветошью очищают деталь от пыли.
2. Убеждаются в том, что резиновое кольцо расположено внутри детали правильно.
3. Прикладывают ее к трубе и маркером отмечают на ней требуемую глубину установки фасонного элемента.
4. Внутреннюю поверхность детали и уплотнитель смазывают силиконовым герметиком .
5. Стыкуют элементы, ориентируясь на отметку глубины установки.

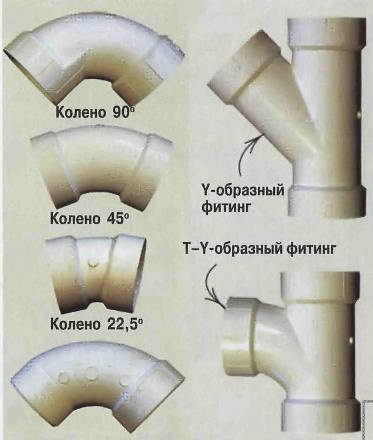

• для стыковки горизонтальной и вертикальной ветви используют колено с углом 90°;
• для выполнения поворота магистрали под прямым углом потребуются два колена с углом 45°;
• для поворотов в одной плоскости предназначены отводы под углами 45° и 22,5°;

Важно: Во время монтажа системы, фитинги для канализационных труб соединяют так, чтобы та часть детали, на которой нет раструба, располагалась в направлении нисходящего потока. В этом случае стоки на пути транспортировки в септик не встретят препятствия в виде выступающей стенки соединительного элемента. Это предотвратит образование засоров .

Во время проектирования инженерной сети рекомендуется минимизировать количество стыков. Поэтому мест соединения с помощью муфт должно быть немного. Эти изделия используют, когда требуется обойти имеющееся на пути магистрали препятствие.

U-образные изделия, предназначенные для изъятия и удержания попавших в систему мелких предметов и мусора. Также используются для устройства гидрозатвора. Производители предлагают два типа сифонов: с заглушкой и без таковой.

Сифоны первого типа монтируют, если имеется свободный доступ к этой части инженерной сети, предоставляющий возможность очистки фитинга.

Используется при необходимости врезки в канализационный стояк.

Изделие, обеспечивающее переход от трубы одного диаметра на другой.

Монтируют в нижней части стояка для создания уклона горизонтальной ветки, применяют во время ремонта сети.

Используется для обеспечения доступа к прочистке системы.

Канализационные фитинги с клеевым соединением бывают сечением 50 и 110 мм. Для обеспечения герметичности соединения используют клеевые составы и обезжириватели Tangit, Gebsoplast, Griffon и др.

• для монтажа во внутренних системах;
• для применения во внешних сетях.

• изделия, соединяющиеся «под резиновое кольцо»;
• элементы под клеевой способ соединения без применения уплотнительных колец.

• резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
• затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
• зачистку и склеивание производят насухо;
• при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

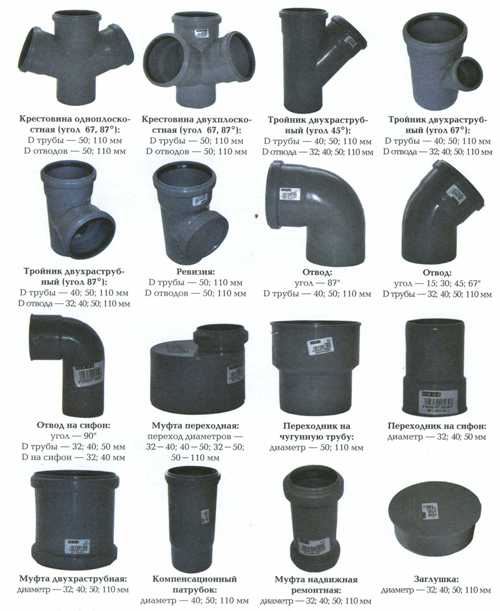

Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:

1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

• обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Читать далее: Вентиляция канализации в частном доме: схемы и требования

Фитинги «под резиновое кольцо» для наружной канализации

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

1. Муфта. В продаже имеется несколько ее разновидностей – ремонтная полнопроходная и с упором.
2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие.
3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
4. Тройник. Может иметь угол 45°, 67° или 90°.
5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
7. Отвод. Производится с углом 30°, 45° и 90°.
8. Заглушка.
9. Патрубок компенсационный.

Когда создается наружная канализация – трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.

1. Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
4. Тройник. Может иметь угол 45°, 67° или 90°.
5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
7. Отвод. Производится с углом 30°, 45° и 90°.
8. Заглушка.
9. Патрубок компенсационный.

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.

Фитинги для канализационных труб: виды, размеры, способы монтажа

Клеевой способ монтажа фитингов

• отводы;
• заглушки;
• седелки;
• тройники;
• крестовины;
• металлические штуцера.

При соединении труб клеевым способом используются стандартные изделия из ПВХ, которые одинаковы и для наружных, и для внутренних сетей.

Клеевое соединение ценится за высокие герметичные качества, ведь в процессе работы с трубами используется специальный клей. Застывая, вещество становится плотным и твердым, не позволяя жидкости покидать трубопровод в местах стыковки. Соединители под клеевой способ монтажа практически не отличаются от аналогов, используемых в стандартной схеме.

Как правильно выбрать фитинги

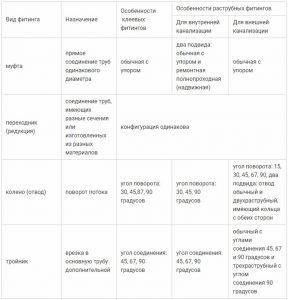

Таблица классификаций канализационных фитингов

• номенклатура;
• способ установки;
• материал;
• тип монтажа;
• диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Главным отличительным признаком соединительных частей для внешней и наружной канализации является цвет детали. Снаружи ставятся оранжевые крепления, а внутри система оснащается серыми приспособлениями.

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

Каждая из деталей может быть представлена в нескольких вариантах. Так, муфты бывают ремонтные и с упором, крестовины – с углами 45° и 90°, отводы – с углами 30°, 45° и 90°.

Чаще всего застройщики выбирают наиболее удобные для монтажа пластиковые трубы (из поливинилхлорида).

Пластиковые фитинги для труб пвх подразделяются на два типа:

1. Для устройства внешней части системы.
2. Для внутренней.

Монтаж наружной части магистрали имеет свои особенности, поэтому нужно знать, какие размеры фитингов бывают для канализации внутренней и внешней.

Рассматривая инженерную сеть из канализационных труб ПВХ. находим, что в группе комплектующих для наружной канализации присутствуют дополнительные элементы:

• отводы с углами 15° и 67°;
• отводы двухраструбные, оснащенные резиновыми уплотнителями с обеих сторон детали;
• сифоны с двумя коленами;
• обратные клапаны;
• тройники трехраструбные.
