Как отрегулировать реле давления?

После подключения реле давления. его, возможно, понадобится отрегулировать – настроить давления включения и выключения. По умолчанию на нём заданы заводские настройки, уточнить их можно в паспорте устройства, обычно они заданы примерно так: включение насоса при давлении ниже 1,4-1,8 бар и выключение – при давлении выше 2,5-3 бар.

Чтобы отрегулировать реле давления, нужно, прежде всего, знать желаемые настройки его срабатывания. Они должны быть определены ещё на стадии расчёта водопроводной системы и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

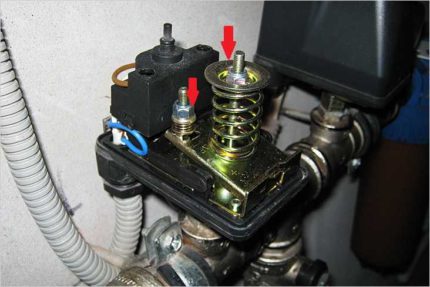

За регулировку отвечают две пружины:

• Большая регулирует давление срабатывания и обозначена на самом реле как P
• Маленькая регулирует разницу между давлениями включения и отключения и обозначена как ΔP

Регуляторами являются две гайки, которые задают степень сжатия каждой пружины: вращение гайки по часовой стрелки (закручивание) сжимает пружину и увеличивает значение. Чтобы увеличить давление включения, нужно закрутить гайку большой пружины, а чтобы уменьшить – ослабить её. Чтобы увеличить разницу между давлениями включения и выключения, нужно затянуть гайки маленькой пружины, а чтобы уменьшить – ослабить её.

Чтобы контролировать, какое давление получается в результате настройки, используется манометр.

Устройство насосной станции

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

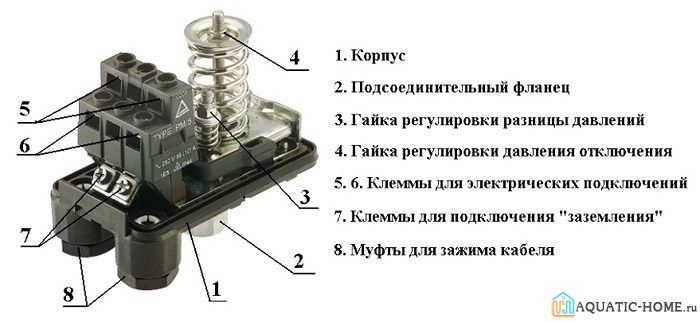

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

Насосные станции заводского изготовления полностью укомплектованы производителем и готовы к работе. Их основное предназначение – принудительная подача воды. Чтобы понять, как настроить насосную станцию, необходимо знать ее устройство.

Подобные механизмы работают по достаточно простой схеме. Внутри гидроаккумулятора имеется эластичная емкость, в которую с помощью насоса подается вода. Заполнение емкости водой приводит к давлению на другую часть гидробака, заполненную воздухом или газом. Когда давление достигает установленных значений, происходит выключение насоса. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображений

Фото из

Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса



Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения



При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта



Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе



В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают



Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор



Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки



Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот

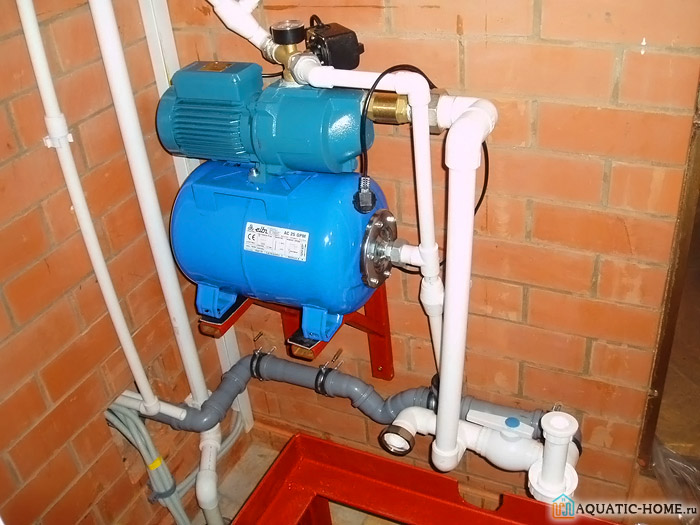

Стандартное место установки реле давления

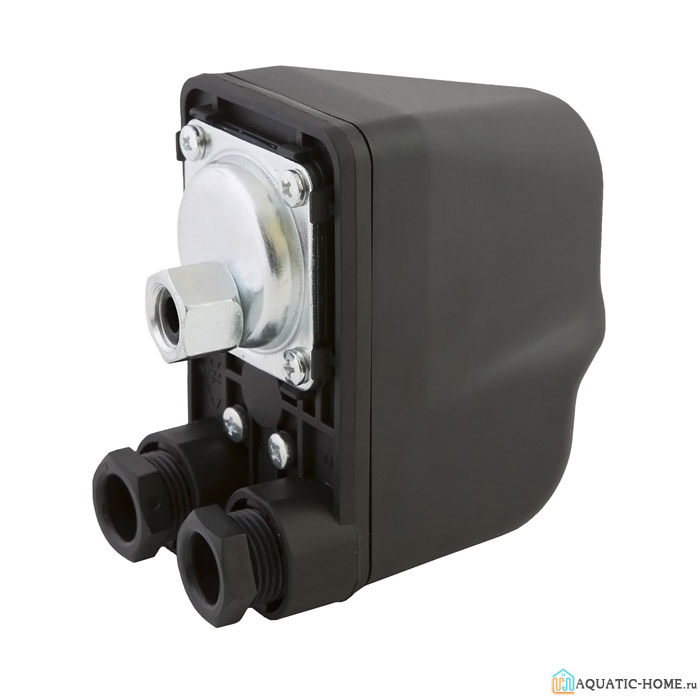

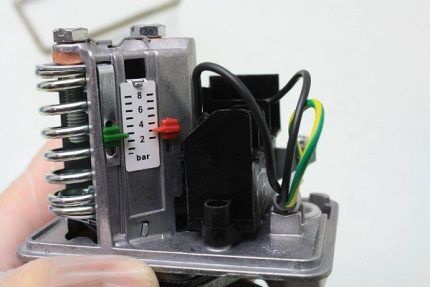

Принцип устройства и специфика работы реле давления

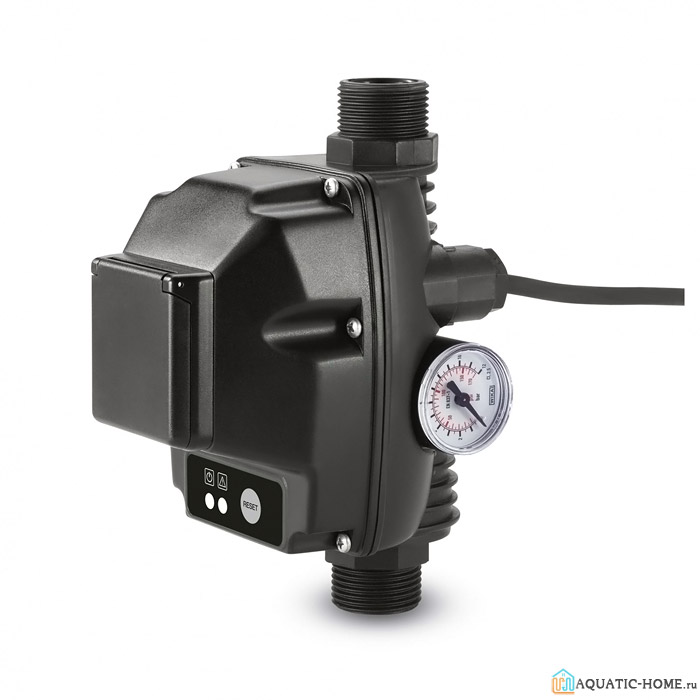

Реле давления в формате комплекта автоматики

Использование реле давления в системе водоснабжения

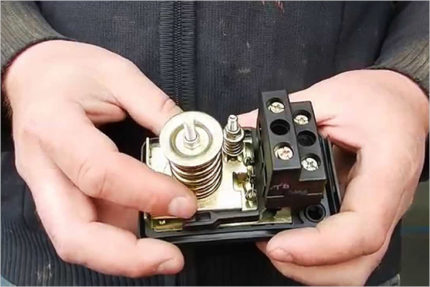

Разборка реле давления для внесения корректировок

Условия для обязательств по ремонту

Регулировка реле давления для водоснабжения

Приспособления для регулировки реле давления

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

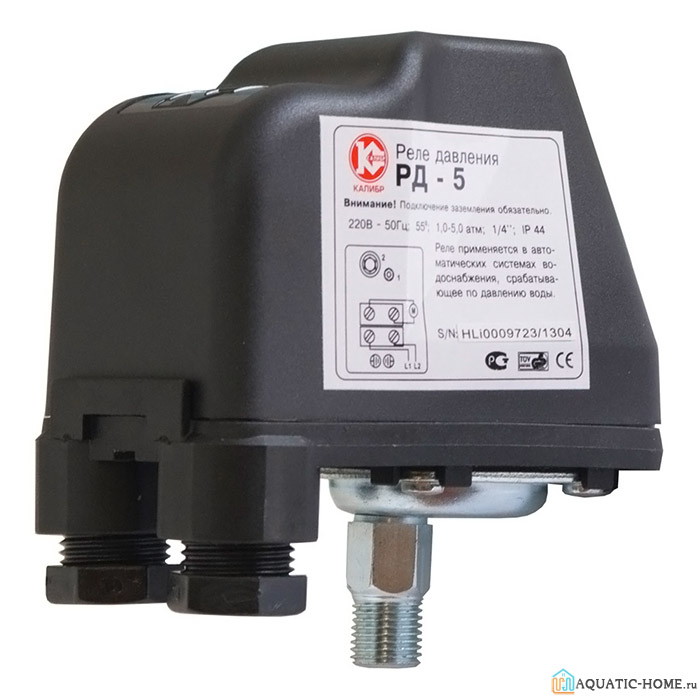

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при настройке реле давления собственного насоса.

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Как настроить своими руками?

1. Открыть кран, чтобы началось потребление воды. Давление постепенно падает, до тех пор, пока не включается насос. Давление включения насоса можно зафиксировать с помощью манометра.
2. Закрыть кран и дождаться выключения насоса. Реле давления выключит насос, когда давление достигнет максимального. С помощью манометра можно определить это значение.
3. Если оказалось, что в настройках реле задано не то давление включения, которое нужно, отрегулировать его, вращая гайку большой пружины. Надо увеличить – закручивать, надо уменьшить – ослаблять. За один раз лучше не крутить гайку больше, чем на один оборот.
4. Повторить пункты 1, 2 и 3 до установки нужного давления включения.
5. Если оказалось, что давление выключения не соответствует желаемому, то отрегулировать его, вращая гайку маленькой пружины. Чтобы увеличить давление выключения – закручивать гайку, чтобы уменьшить – ослаблять.
6. Повторить пункты 1,2 и 5 до установки нужного давления выключения.

После окончания настройки – одеть обратно корпус реле.

К этой статье есть подборка видео (количество видеороликов: 2)

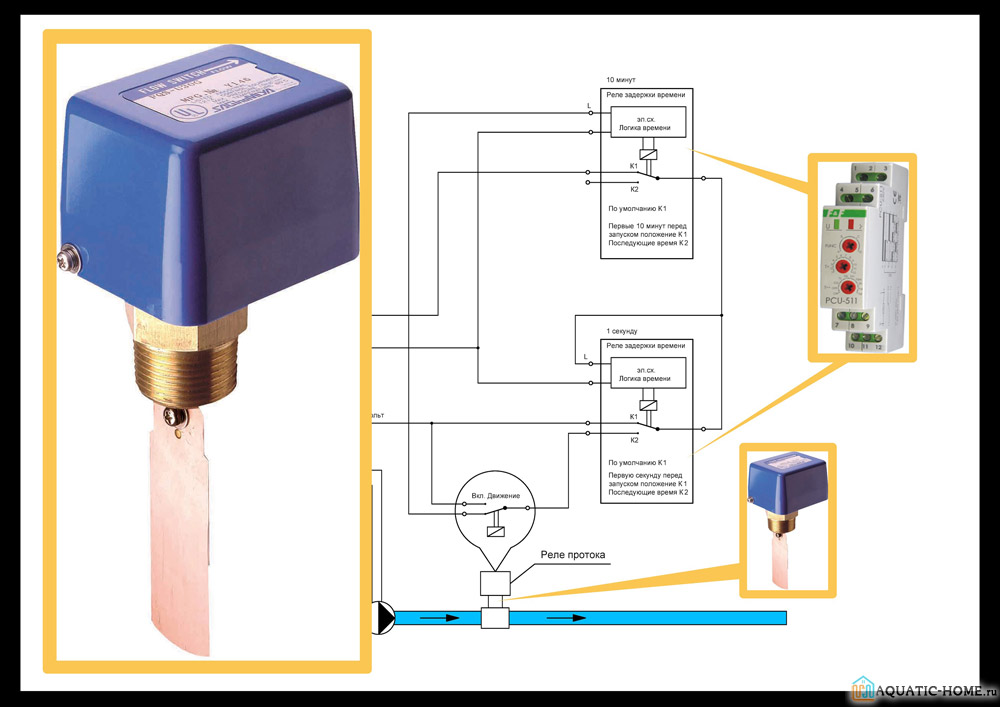

Датчик сухого хода необходим в системах автономного водоснабжения для защиты насоса от работы без воды. Сухой ход возникает, когда всасывающий патрубок насоса оказывается выше уровня воды. Датчики обнаруживают сухой ход и выключают насос прежде, чем он выйдет из строя.

Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение – при достижении нужного давления.

Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к системе водоснабжения, к электросети и насосу. В этой статье речь будет рассмотрен самый простой пример подключения.

Дата публикации: 12.03.2014 21:26:19

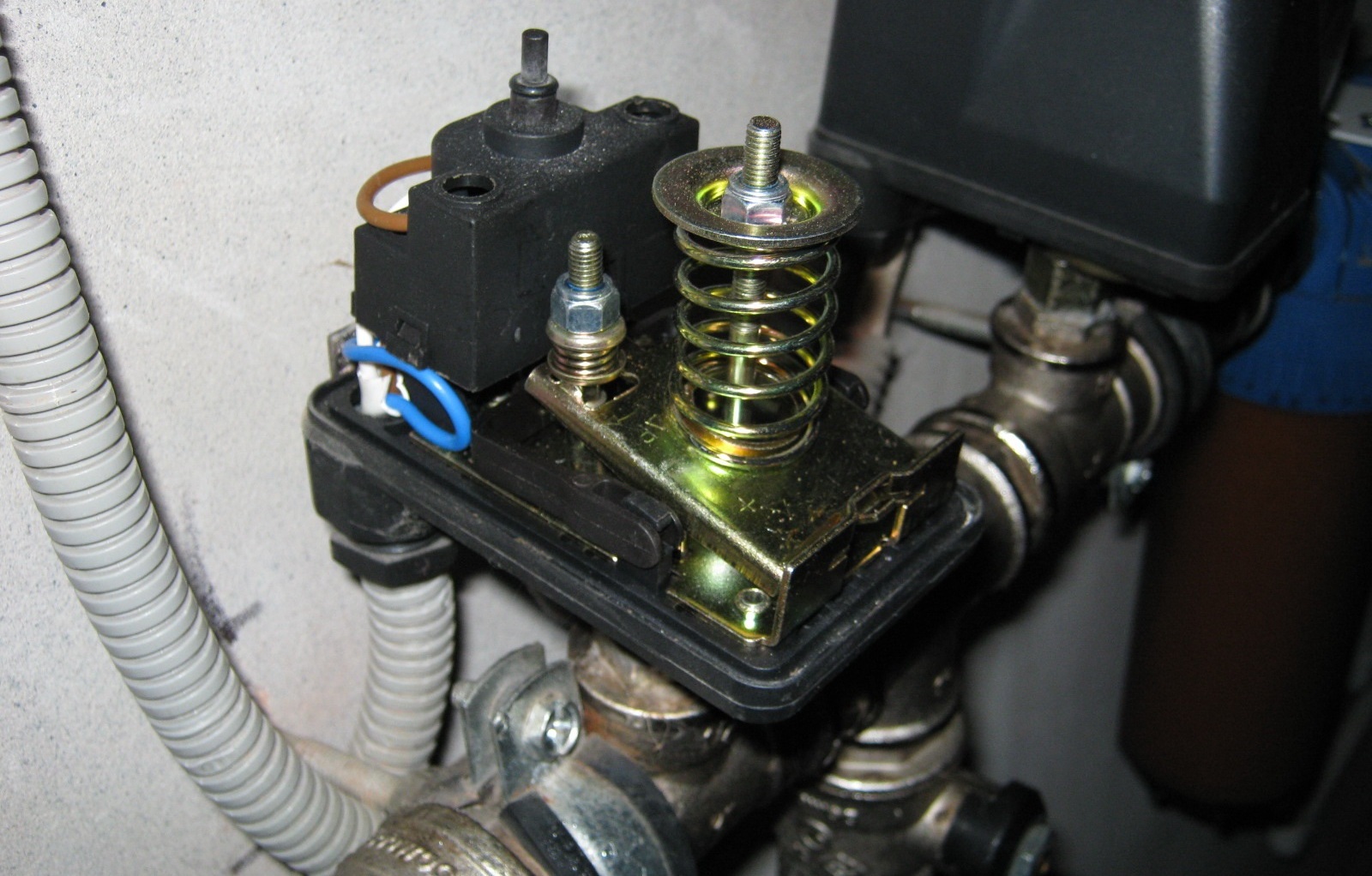

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “ ” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “ ” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде « » и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Читать далее: Как самостоятельно установить счетчики воды схемы установки своими руками

На каждом из упомянутых этапов есть свои важные моменты, которые необходимо учитывать. Однако в итоге они помогут решить вопрос о том, как отрегулировать давление воды в системе водоснабжения.

Датчик давления воды в системе водоснабжения позволяет в автоматическом режиме, без участия человека, включать и отключать насосные станции.

Реле давления предназначено для автоматической регулировки включения и отключения подачи воды в систему водоснабжения

Датчик для регулирования давления воды (реле, сенсор давления) работает по следующему алгоритму:

• В тот момент, когда открываются краны и объем жидкости в гидроаккумуляторе уменьшается, в водопроводе снижается давление воды.
• Когда давление в системе водоснабжения достигает минимально допустимого значения, контакты датчика, регулирующего данный параметр, замыкаются.
• Замыкание контактов датчика давления приводит к запуску насоса, который отвечает за подачу воды из скважины.
• При закачивании воды из скважины давление в водопроводе начинает возрастать.
• После того как давление воды в водопроводе достигнет максимально допустимого значения, контакты датчика размыкаются, что приводит к отключению насосного оборудования.

Работая в подобном режиме, датчики давления воды позволяют сохранять напор жидкости в водопроводе на постоянном уровне.

Если не использовать такое устройство в трубопроводе, то насос, подающий воду, придется включать и отключать вручную.

Это не только не позволит поддерживать давление воды в системе на постоянном уровне, но и может привести к возникновению гидравлических ударов и работе насосного оборудования в холостом режиме.

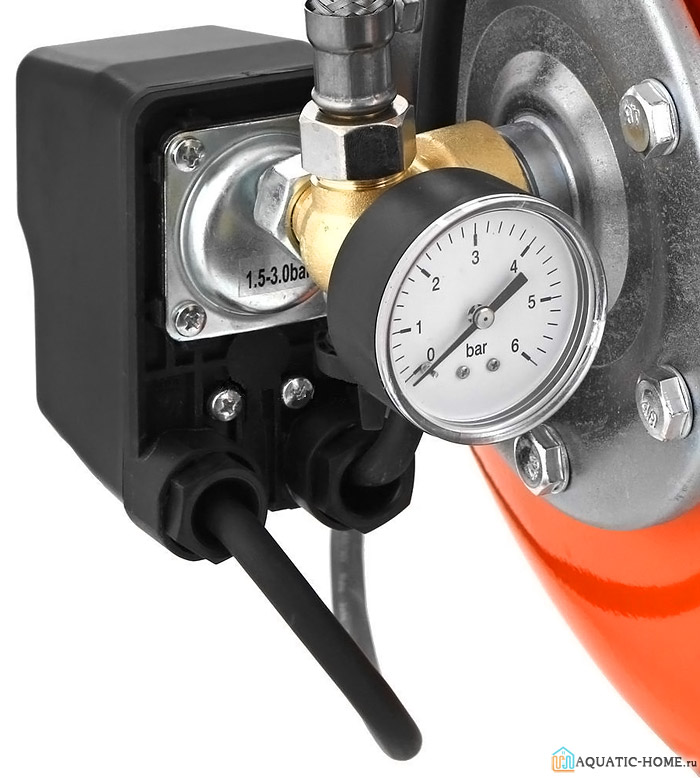

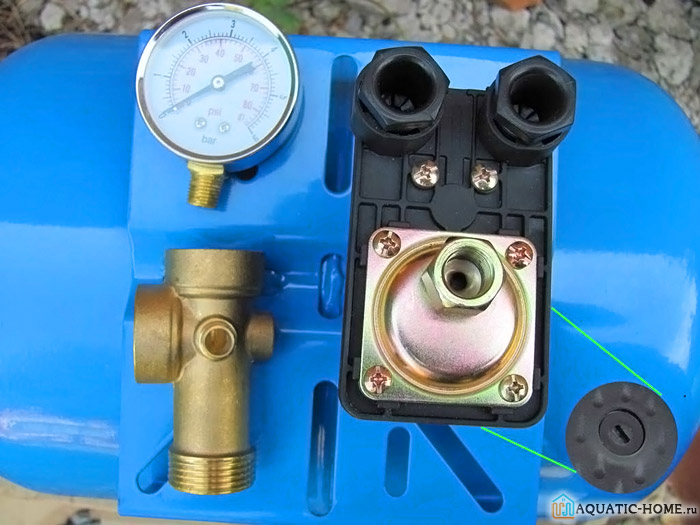

Блок автоматики, состоящий из реле давления, манометра и фитинга

Сенсоры давления воды, установленные на одном из узлов системы водоснабжения, выполняют еще одну важную функцию – сигнализируют о текущем давлении и выводят данные о его значении на контрольные приборы, простейшим из которых является манометр.

Таким образом, устанавливая датчик давления воды (электронный или механический), обеспечивают стабильность работы водопровода, а также защищают элементы его оснащения от негативных факторов, таких, например, как гидравлические удары и работа насоса «всухую».

Как уже говорилось выше, существуют как механические, так и электронные реле давления воды. У тех и у других основным рабочим органом является мембрана, выступающая в роли одной из стенок их внутренней емкости, в которую поступает вода. Отклоняясь под напором воды, мембрана воздействует на остальные элементы датчика, в итоге и происходит срабатывание устройства.

Устройство мембранного датчика давления

Элементами, на которые воздействует отклоняющаяся мембрана, в механических датчиках являются контакты, которые при смыкании или размыкании включают и отключают насосное оборудование.

Электронный датчик давления работает по несколько иному принципу.

Деформация мембраны в таком устройстве преобразуется в управляющий электрический аналоговый сигнал, который затем усиливается, подвергается оцифровке и поступает в блок автоматической регулировки работы трубопровода.

Устройство бытового реле давления воды

Конструкцию механического датчика составляют:

• патрубок, при помощи которого осуществляется подсоединение устройства к элементам трубопровода;
• мембрана;
• контактная группа;
• две пружины разного диаметра, посредством которых выставляется уровень наибольшего и минимального давления, при котором устройство должно срабатывать.

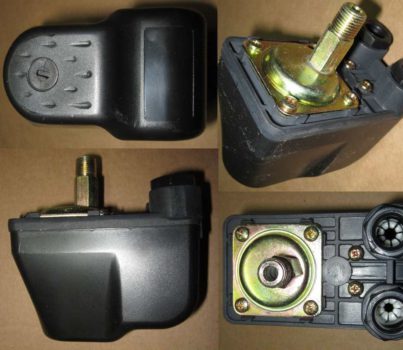

Датчик давления в разобранном виде

Пружина большего диаметра, устанавливаемая в датчики механического типа, определяет уровень давления воды в трубопроводе, при котором устройство сработает и отключит подающий насос. Вторая пружина отвечает за нижний предел срабатывания датчика, а если выразиться точнее, то диапазон значений, при выходе за который датчик сработает на включение и запустит насос, подающий воду в трубопровод.

Конструкция механических датчиков предусматривает возможность регулировать степень сжатия обеих пружин. При сжатии пружины большего диаметра увеличивается значение давления воды, при котором устройство будет срабатывать. Если сильнее сжать пружину меньшего диаметра, то увеличится разность давлений между уровнями срабатывания.

Принцип регулировки механического датчика давления

Если вы решили установить датчик давления своими руками, сначала ознакомьтесь с информацией о том, как это правильно сделать.

Обычно в качестве места для установки датчика или реле давления выбирают ту часть водопровода, которая расположена после насоса и гидроаккумулятора, перед фильтрующими элементами. Объясняется это тем, что данная часть водопровода характеризуется меньшими скачками давления.

Следует также иметь в виду, что эксплуатация многих моделей датчиков контроля давления воды допускается только внутри помещений. Это обязательно указывается в инструкции к таким устройствам.



Для установки датчиков применяются специальные тройники-разветвители, которые позволяют при помощи одного монтажного элемента подключить к водопроводу сам датчик, гидроаккумулятор и манометр.

При установке датчика, кроме тройника, может потребоваться дополнительный переходник, о приобретении которого следует позаботиться предварительно.

В любом случае схема подключения к водопроводу реле определяется конструктивным исполнением и техническими характеристиками последнего.

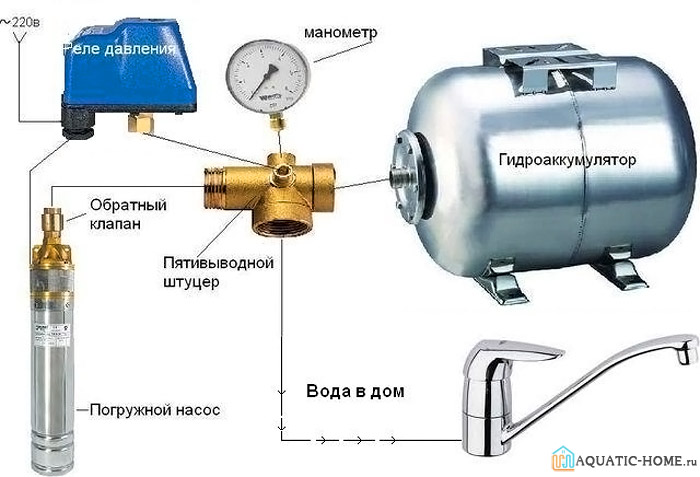

Схема водоснабжения из скважины

Отдельные модели датчиков, помещаемые во влагозащищенный корпус, могут устанавливаться непосредственно на водяном насосе с помощью специального штуцера. Датчики данного типа благодаря такому конструктивному исполнению успешно эксплуатируются вместе с насосным оборудованием внутри кессона или даже скважины.

Выбирая электрокабели для подключения таких датчиков, следует в первую очередь учитывать мощность насоса, функционирующего в системе.

Так, при использовании насосного оборудования, мощность которого составляет 2 кВт, следует применять кабели сечением не менее 2 мм2.

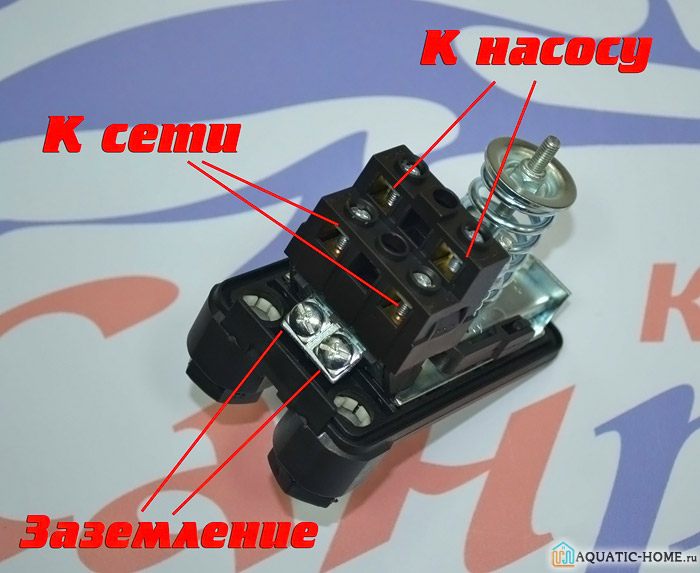

Схема подключения реле давления

После того как вы установили реле давления воды своими руками и выполнили все необходимые подключения, можно включить насос и проверить работоспособность всей системы. О том, что она функционирует нормально, будет свидетельствовать увеличение давления в ней, что можно определить по показаниям манометра.

Несмотря на то, что в большинстве случаев рабочие параметры реле перепада давления уже настроены производителями, могут возникнуть ситуации, когда процедуру регулировки требуется выполнить своими руками.

Оптимальная разница между значениями давления воды в трубопроводе, при которых должен включаться и отключаться насос, должна составлять 1 атм.



При этом нижний предел, при котором срабатывает датчик, устанавливается таким образом, чтобы он был на 0,2–0,5 бар меньше давления, которое может выдержать используемый насос.

• При настройке работы системы были установлены значения, ниже рекомендуемых минимальных параметров. Проблема решается простой настройкой регулятора давления насосной станции в соответствии с указаниями производителя (прочитайте: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры«).
• Блокировка трубопровода или рабочего колеса насоса из-за скопившихся загрязнений. Устранить неисправность можно, очистив элементы насосного оборудования.
• Проникновение воздуха в трубопровод. После проверки герметичности соединений и элементов трубопровода проблема практически всегда теряет актуальность. В редких случаях может потребоваться серьезное вмешательство.

Особенности устройства и принцип работы

Прибор, реагирующий на давление, устанавливают в индивидуальную водоподающую систему с погружным электронасосом или поверхностной насосной станцией, в сложных блоках автоматического управления устройство вмонтировано в модуль вместе другими приборами. При установке реле давления своими руками в водопроводную магистраль важно знать правила его подключения и настройки, позволяющие задавать пороги срабатывания и отключения электронасосов при водоподаче.

Рис. 1 Реле давления для систем водоснабжения — разновидности

Датчик в основном размещают в насосной станции или в трубопроводе при использовании погружного электронасоса, устройство представляет собой небольшую деталь прямоугольной формы с выходным резьбовым штуцером для подключения к переходным фитингам и клеммами для подсоединения электрических проводов. Под пластмассовой крышкой размещаются элементы управления, контактная группа и регулировочные винты, с помощью которых производится настройка прибора.

Назначение

Электрические насосы в системе водоснабжения подают воду потребителю с определенным объемом и напором, при этом часть давления уходит на преодоление гидравлического сопротивления линии при перемещени потока на заданную высоту и расстояние, а остаток обеспечивает комфортный напор во внутридомовой магистрали.

Давление во внутренней системе необходимо для нормального функционирования санитарно-технических приборов, бытовой техники (стиральных и посудомоечных машин), смесительной арматуры на кухнях, в душевых кабинах и ванных комнатах. Чем больше протяженность внутридомовой линии и выше этажность дома, тем более высокий напор требуется на ее входе.

Рис. 2 Внешний вид и подключение насосной станции с реле давления к водозаборной системе

Именно реле давления управляет порогами срабатывания насоса за счет замыкания и размыкания цепи его питания, данная функция реализуется последовательным подключением одного из проводов питающего электрического кабеля к входным и выходным клеммам на корпусе датчика.

Многие схемы отопления имеют в своем составе циркуляционные насосы, повышающие давление и направляющие теплоноситель по контурам теплых полов и радиаторов отопления.

При возникновении экстренных случаев, связанных с засором или забиванием трубопровода, электронасос будет работать в непрерывном режиме, повышая давление в системе – в результате может произойти повреждение трубопровода и оборудования.



Избежать подобных ситуаций можно установкой реле, размыкающим цепь электропитания циркуляционной помпы при повышенных гидравлических нагрузках на магистраль.

Использование реле эффективно и в коммунальной сфере, где его устанавливают в трубопроводы водопроводных, отопительных и канализационных магистралей для автоматизации работы оборудования.

Рис. 3 Реле, манометр и гидроаккумулятор в составе водозаборной станции

Принцип работы

Создаваемое насосом колодца или скважины давление способствует наполнению магистрали водой, которая давит на резиновую мембрану, расположенную за штуцером реле давления.

Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.

Максимальный порог срабатывания, при котором включается и выключается насос, устанавливается внутренними пружинами, давящими на замыкающую электрические контакты пластину в направлении движения мембраны.

Таким образом, гайкой большой пружины регулируется усилие, с которым должна переместиться эластичная мембрана для разъединения электрических контактов, и соответственно давление для разрыва цепи питания.

При бытовом использовании воды давление в трубопроводе падает, мембрана реле возвращается в исходное положение, ослабляя нажим на пластину, и контакты внутри прибора замыкаются — электронасос начинает функционировать и закачивать воду в магистраль.

Рис. 4 Датчик давления воды РМ в разобранном виде

Датчик давления устанавливается как отдельный прибор в большинстве систем автоматического регулирования, также он входит в состав блоков управления насосным оборудованием 2 и 3 поколений, в которых в одном корпусе размещается вся автоматика.

Простой недорогой механический прибор содержит следующие элементы:

1. Корпус с расположенным в основании штуцером стандартным диаметром 1/4 дюйма или 8 мм. для подсоединения к водопроводу, и съемной крышкой, предохраняющей его механические детали, электрические клеммы и подстроечные винты от повреждений и проникновения влаги.
2. Диафрагму с внутренними пластинами и пружинящими контактами, коммутирующими электрическую цепь.
3. Регулировочные большой и малый винты с пружинами, определяющими верхнюю границу напора, размыкающего контакты, и разницу (дельту) между порогами включения и отключения прибора.
4. Клеммные колодки для подсоединения контактов насоса (обозначаются M1, M2), электрических (L1 и L2) и заземляющих проводов с винтовыми фиксаторами.

Рис. 5 Схема реле на примере модели РД 2

Различают механические и электронные модификации датчиков, для бытового водоснабжения c использованием погружных электронасосов и насосных станций бюджетной и средней ценовой категории в основном применяют механические модели этого прибора. Они отличаются высокой надежностью, простотой конструктивного исполнения, удобством монтажа и регулировки.

Использование дорогих электронных датчиков давления в обычных водозаборных системах только для размыкания контактов не имеет смысла, электроника рассчитана для плавного регулирования режимов работы насосного оборудования.

Рис. 6 Приборы автоматического управления со встроенными датчиками

Электронные датчики гидравлического давления применяется в автоматике управления насосным оборудованием 3-го поколения с частотным преобразователем, они входят в состав электронных контроллеров, состоящих из одного малогабаритного блока.

Электронное устройство заменяет все дискретные элементы системы автоматики — реле сухого хода и давления, манометр, гидроаккумулятор большого объема, обеспечивает плавный запуск электродвигателя и электронную регулировку скорости вращения вала насосного электродвигателя.

В данном устройстве с электронного датчика снимается аналоговый сигнал, величина напряжения которого зависит от напора, далее он преобразуется в электронной управляющей схеме в широтно-импульсное модулированное напряжение, подаваемое на обмотку электродвигателя насоса.



В зависимости от частоты модуляции изменяется скорость вращения вала и соответственно рабочего колеса электронасоса — это поддерживает в трубах постоянный напор в любой ситуации, то есть при водопотреблении электронасос всасывает воду со скоростью, компенсирующей расход.

В быту широко известны и используются специальные блоки частотного управления SU 301 от Grundfos, работающие в паре с погружными электронасосами серии SQ, другие известные модели и производители — Active Driver (DAB), Sirio Entry (Italtecnica).

Рис. 7 Подключение датчика к водопроводу и электрической сети

Приспособление (РД, РМ) вкручивается в переходник при помощи накидной гайки (резьбовое соединение типа американка) — это позволяет при подсоединении оставлять корпус в неподвижном положении, не вращая его вокруг своей оси.

В таком приборе резиновая прокладка под накидной гайкой обеспечивает герметичность соединения, но бывают и другие разновидности приборов с неподвижным штуцером, имеющем наружную или внутреннюю резьбу без прокладок.

В этом случае для герметизации используют льняное волокно или специальную нить для гидроизоляции фитингов сантехнической арматуры, вариант установки уплотнителя из популярной ФУМ ленты не слишком эффективен — она часто прорезается острой резьбой.

Рис. 8 Реле в автоматике погружного насоса – схема подключения через пятивходовой фитинг

Для автоматического включения или отключения водозаборной станции реле обычно устанавливают на входе гидроаккумулятора, применяя пятивходовой штуцер, к которому также подключаются манометр, линия от электронасоса и внутренний домашний трубопровод.

В отличие от поверхностной насосной станции, при использовании погружного электронасоса необходима установка реле сухого хода, для которого нет места на стандартном пятивходовом фитинге. Для подключения прибора используют дополнительный трехвходовой или четырехвходовой переходник, подключаемый в линию последовательно с другими приборами.

В бытовом использовании потребитель часто отдает предпочтение недорогим и надежным моделям отечественного производства — датчикам серии РД-5, РМ-5, и их различным модификациям, чтобы выбранный прибор работал корректно, необходима его правильная настройка к параметрам линии. Заводские установки значений включения-отключения реле и соответственно порогов срабатывания насоса указанных устройств составляют 1,4 — 2,8 бар.

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Можно ознакомиться со строением реле наглядно

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.

Такое отклонение в работе может произойти по следующим причинам:

• Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
• Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
• Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
• Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

1. Датчик давления с защитой от «сухого хода». В таких устройствах предусмотрено размыкание контактов, когда давление падает ниже выставленного предела. Заводские настройки обычно находятся в пределах от 0,4 до 0,6 бар, изменить их нет возможности. Этот уровень падает, только если в системе отсутствует вода. После устранения причины насос можно включить только вручную. Однако можно использовать и датчики давления воды. Системе водоснабжения этого типа подойдет такая модель только при наличии гидроаккумулятора. Применение такого реле теряет смысл без автоматической работы насоса. Его можно использовать как со скважинным погружным, так и с поверхностным насосом.
2. Наиболее недорогой вариант – поплавковый выключатель. Применяется в системах для поднятия воды из практически любого резервуара. Существуют и такие, которые могут только наполнять – спасает от перелива размыкание контактов для остановки мотора насоса, и такие, которые защищают от «сухого хода». К одной фазе подключается кабель от поплавка, и когда уровень воды снижается ниже установленного в настройках уровня, контакты размыкаются и насос выключается. Поэтому поплавок насоса следует фиксировать таким образом, чтобы в емкости всегда оставалась вода.
3. Поточное реле с функцией «реле давления» («пресс-контроль»). Компактное реле потока может заменить гидроаккумулятор и датчик давления воды в квартире. Оно подает сигнал насосу при уменьшении давления до порога 1,5-2,5 бар. Если вода не течет через реле, то насос выключается. Эффект достигается с помощью встроенного датчика протока, которым фиксируется протекание воды сквозь реле. Как только насос зафиксирует наличие «сухого хода», он сразу отключится. При этом небольшая задержка никак не влияет на его работоспособность.

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Датчик давления воды в системе водоснабжения

Редуктор давления воды – устройство для стабилизации и регулировки перепадов напора жидкости в городской водопроводной сети и на производстве. Для чего нужен редуктор? Он защищает трубопровод от аномально высокого напора воды или резких его перепадов, тем самым оберегает разнообразные приборы от разгерметизации.

• Мембранный редуктор давления

Работает благодаря подпружиненной мембране в герметичной камере редуктора, в зависимости от степени сжатия пружины, увеличивается или уменьшается пропускная способность устройства с помощью небольшого клапана.

Мембранные редукторы хороши широким интервалом пропускной способности, что позволяет использовать как в бытовых, так промышленных целях. Также к преимуществу мембранных регуляторов давления стоит отнести изолированность рабочего механизма от проходящей среды (вода, воздух, другие жидкости).

• Поршневой редуктор давления

Выгодно отличается простотой рабочего механизма, но в отличии от мембранного типа, поршневой механизм необходимо периодически очищать от засорений.

Работа поршневого редуктора базируется на подпружиненном поршне, который регулирует подачу воды посредством перекрывания проходного канала. Регулировка редуктора с поршневым механизмом происходит вентилем, который определяет степень сжатия пружины.

• Проточный регулятор давления

Читать далее: Ремонт холодильников Стинол типовые поломки как починить самостоятельно

Воды содержит в себе лабиринт каналов, в ходе прохождения которых происходит снижение избыточного давления воды. Проточные редукторы хороши тем, что не имеют никаких подвижных частей, которые могут изнашиваться или выходить из строя, но есть у них и один недостаток: если вода не проходит предварительную фильтрацию, каналы редуктора могут засоряться.

Редукторы Honeywell — это устройства, которые понижают и стабилизируют входящее давление воды в системах водоснабжения и отопления. Специальная конструкция регулятора позволяет выровнять и установить нужное и безопасное значение напора поступаемой воды.

Также он может защитить трубы и бытовые приборы от частых гидравлических ударов, которые могут принести разрушительные последствия (течи, завоздушивание, передавливание холодной воды горячей).

То есть, если в вашем водопроводе завышенное значение давления воды, то вам крайне необходимо купить и установить регулятор, но для того, чтобы его правильно выбрать нужно знать какие есть типы редукторов и какие у них есть особенности.

Рассмотрим основные типы редукторов исходя из их редукционного действия:

• динамический редуктор давления — обеспечивает непрерывное регулирование постоянного потока воды, применяется зачастую на магистральных водопроводах, реже на промышленных объектах (пример: Honeywell D04F-1/2A);
• статический редуктор — работает в условиях неравномерного потребления воды, так называемое, при закрытых кранах, устанавливается на всю квартиру или на входе в частный дом или коттедж — поддерживает постоянное значение на выходе (пример: Honeywell D06F-1/2A);
• редуктор с фильтром — зачастую статический регулятор давления с промывным фильтром грубой очистки воды от крупных примесей размером более 50 мкм, отличается своей универсальностью и компактными размерами (пример: Honeywell FK06-1/2AA)

Водопроводная вода характеризуется не только высоким давлением в магистральных сетях города, но также, разнообразными механическими примесями, которые попадают в воду из старых труб и неэффективной очистки воды при её заборе из водохранилищ и крупных рек.

Дабы избежать попадание механических загрязнений в бытовые приборы и систему отопления, необходима установка фильтра грубой очистки воды от взвешенных частиц, такие фильтры можно купить в нашем интернет магазине фильтров для воды Honeywell.

Промывной фильтр Honeywell имеет очень компактные размеры, также довольно легко монтируется в водопроводную магистраль, что делает его одним из самых популярных механических фильтров для грубой очистки воды.

Промывные фильтры Хоневелл широко применяются и на промышленных объектах, для очистки воды в больших объемах (более 7-10 м3/час), для таких целей используются высокопроизводительные промывные фильтры Honeywell серии F76S. В тех случаях, когда производительность менее 5 м3/час монтируют сетчатые фильтры Honeywell FF06.

Характеристики Honeywell (Хоневелл) D04FM:
Диапазон настройки (бар)	1,5-6,0
Статическое давление PN	16
Производство	Германия
Макс. температура среды	70
Редуктор давления	Да
Производительность м3	2.9
Диаметр подключения (дюйм)	3/4

Водяные регуляторы Хоневелл считаются очень надежными, но и стоимость соответственно начинается от 1500 рублей за модель D04FM.Современные редукторы бывают поршневыми и мембранными. Поршень обладает высокой устойчивостью к износу. Но, несмотря на это, редукторы такого типа отличаются низкой надежностью в эксплуатации.

Это объясняется характером очистки воды и возможностью образования коррозии на элементах изделия. Так, если в жидкости могут присутствовать мелкие частицы грязи и песка, которые приведут к заклиниванию устройства. Единственный выход — это регулятор давления воды с фильтром.

Особую популярность набирают итальянские клапаны понижения давления в водопроводе Valtec, которые надежные и радуют своей ценой (от 800 рублей). Пожалуй, это и есть средний ценовой сегмент на регуляторы для многоэтажных домов.

Для долголетней безаварийной работы водопровода, потребителей воды, отопительного оборудования необходимо стабильное давление в инженерных системах. Сети централизованного водотеплоснабжения характеризуются скачками параметров, гидравлическими ударами.

Подключенные к ним объекты требуется оснащать редукторами давления воды. В многоквартирном здании редуктор защитит домашнюю сеть, бытовую технику, сантехнические приборы. Редукторами Валтек оборудуют трубопроводы воды, сжатого воздуха, иных жидкостей и газов, неагрессивных к применяемым материалам.

Выбирая регулятор воды Far или другой фирмы, стоит обратить внимание на его технические параметры. В первую очередь это касается значения входного и выходного давления. Решить эту проблему довольно просто.

Нужно узнать требования, которые предъявляются к устройству в том или ином трубопроводе, а также изучить инструкцию регулятора. Именно в ней производители указывают номинальные значения рабочего давления:
• Максимальное входное давление: 16 бар.
• Регулируемое: от 1 до 6 бар.
• Установочное: 3 бар.
• Максимальная температура: 75°C.

Немаловажным является и рабочая температура. Так, некоторые модели способны работать в температурном режиме от 0 до 40 градусов. Такие устройства используют только в системах холодного водоснабжения. Для горячего трубопровода подойдут модели, которые работают в диапазоне до 130 градусов.

Но стоимость регулятор воды far уже начинается с 2500 руб.

Мембранный регулятор давления воды РД-15 имеет две рабочие камеры, которые разделены между собой диафрагмой. Это делает устройство неприхотливым в обслуживании и надежным в эксплуатации. Одна камера полностью герметизирована, что предотвращает попадание воды в нее.

Именно здесь расположена основная часть конструктивных элементов. Такая схема регулятора давления воды позволяет защитить устройство от коррозии и заклинивания. Правильное использование редуктора и целостность мембраны обеспечивают длительный срок эксплуатации.

А стоимость в пределах от 300 до 500 рублей и имеет разные варианты исполнения. Является самым частым в использовании и имеет сертификат соответствия.

Наименование параметра	Значение
Диаметр условного прохода Ду [мм]	15
Условное давление [МПа] (кгс/см2)	1,0 (10)
Зона регулирования [%]	40
Верхний предел настройки [МПа] (кгс/см2)	0,4 (4)
Условная пропускная способность [м3]/ч	1,6
Масса регулятора [кг]	0,35

Рассмотрим редуктор Caleffi 533241 с манометром и его преимущества. Редуктор Caleffi 533241 с манометром предназначен для снижения и стабилизации давления водопроводной воды в системе водоснабжения.

Модель редуктора Caleffi 533241 была специально разработана для бытовых нужд. Благодаря своим компактным размерам редуктор Caleffi 533241 с манометром можно установить в любую систему домашнего водоснабжения, так же редуктор можно поставить перед водонагревателем чтобы предотвратить излишний сброс воды в связи с высоким давлением.

Работа редуктора давления Caleffi 533241 основана на равновесии двух сил — усилие пружины, которая открывает проходное отверстие и усилия мембраны, которая стремится закрыть проходное отверстие.

При начале потребления воды в системе водоснабжения усилие пружины начинает преобладать над силой мембраны. Затвор опускается вниз и открывает отверстие для прохода воды. С увеличением потока (давления) воды сила, действующая на мембрану, увеличивается.

Момент, когда давление пружины и мембраны равны, наступает равновесие, которое соответствует выставленному заранее значению на редукторе.

При отсутствии потребления воды давление на выходе из редуктора начинает подниматься и толкает мембрану вверх. Затвор закрывает проходное отверстие. Минимальна разница в силе воздействия мембраны над пружиной полностью закрывает устройство.

Таким образом редуктор Caleffi 533241 справляется как с динамическим, так и со статическим давлением в водопроводе.

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Рвыкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.

Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения.

Наиболее проблемные варианты использования

• Скважины и колодцы с небольшим объемом воды. В этом случае крайне важно подобрать насос соответствующей мощности и правильно настроить датчик давления воды. Это важно еще и потому, что в летний период, особенно в жаркие дни, в подземных источниках заметно понижается уровень воды и производительность насоса может быть намного выше требуемой.
• При включенном насосе емкость для воды должна постоянно контролироваться, чтобы успеть его вовремя выключить.
• В засушливые периоды крайне важно следить за давлением в сетевой системе водопровода, в которую врезан датчик давления воды, чтобы отследить момент, когда давление пропадет совсем.

Для изменения пределов срабатывания датчика реле необходимо

Регулируя пределы давления, следует учитывать и возможности насоса. Если в паспорте изделия указано значение 3,5-4,5 бар, то настраивать датчик давления воды нужно на 3-4 бар. Если не оставить «зазор», то неизбежна перегрузка, и мотор насоса будет работать постоянно, без выключения. Таким образом, датчик давления существенно влияет на срок службы насоса и поэтому за его состоянием нужно постоянно следить.

Если не менять заводские настройки датчика, то следует хотя бы раз в квартал его контролировать. Этим вы продлите насосу срок службы и избежите лишних финансовых затрат.

Где бы ни применялись насос или насосная станция, они всегда имеют датчики регулировки. С их помощью насосы включаются и выключаются. Поэтому, приобретая подобное оборудование, крайне важно правильно выбрать диапазон, при выставлении которого насос будет правильно работать.

Если такой диапазон будет слишком большим, то насос станет слишком сильно реагировать на перепады, и тогда датчик давления воды в трубопроводе будет срабатывать очень часто.



Если же регулировка будет слишком маленькой, то насос будет чаще включаться, а это в результате приведет к выходу его из строя.

Датчик перепада давления воды – ответственный прибор. Он должен присутствовать в каждой насосной станции, а при установке насоса, подключаемого к скважине или колодцу он просто необходим.

И не менее ответственная роль в таком комплекте оборудования приходится на датчик давления, поскольку именно он дает в нужный момент команду насосу на включение или отключение.

Принцип работы

Такое воздействие мембраны на пружину приводит к соединению и размыканию контактов в самом реле давления.

Когда давление падает до минимума, то автоматически замыкается электрическая цепь, на двигатель насоса подается напряжение и включает его.



Работает насос до того момента, пока давление не достигнет максимального своего показателя. После этого реле само разомкнет цепь, и подача напряжения на насос прекращается. В результате насос отключается и ждет новой команды.

В этот промежуток времени остывают нагретые детали насоса, и он не перегревается.

Как правило, датчик давления воды для насоса устанавливается в диапазоне от 1 до 7-8 бар. Автоматически срабатывает заводская настройка при 1,5 бар (это минимум – насос включается) и 2,9 бар (это максимум – насос выключается).

Увеличение объема воды в устройстве приводит к повышению давления воздуха, которое выталкивает воду из накопительной емкости. Такая система работы поддерживает постоянный напор воды даже во время остановки работы насоса.

Гидробаку необходим постоянный осмотр и обслуживание, в частности рекомендуется регулярно удалять воздух из груши. Дело в том, что вместе с водой в нее могут попадать мельчайшие воздушные пузырьки, которые постепенно накапливаются внутри груши. В результате полезный объем внутри нее начинает уменьшаться.

Одним из приборов, которые отвечают за работу системы в автоматическом режиме, является реле давления. С помощью этого регулятора давления воды для насосной станции происходит включение и отключение насосной станции и создается защита системы от избыточного давления.

Настройка давления насосной станции выполняется следующим образом:

• Отключают насос от сети электропитания, сливают воду и с помощью гаечного ключа снимают крышку реле.
• Чтобы отрегулировать давление включения, нужно вращать гайку, удерживающую большую пружину. При закручивании ее по часовой стрелке пружина начинает сжиматься и устанавливается необходимое давление включения. Различные модели могут иметь рабочее давление насосной станции в пределах 1,1-2,2 бар.
• Вращая по часовой стрелке гайку маленькой пружины, можно повысить разницу между значениями давления включения и выключения. В большинстве случаев этот разрыв приравнивается к значению 1 бар. Это необходимо знать перед тем, как поднять давление в насосной станции. В результате давление выключения фиксируется значением, расположенным в диапазоне 2,2-3,3 бар.

Очень важно понимать, что с помощью регулировки малой пружины нельзя установить порог отключения. Хотя многие домашние мастера настаивают на такой версии. С помощью малой пружины устанавливается разница между значением давления включения и значением давления выключения станции. При полностью ослабленной пружине разница будет нулевой, а значение включения и выключения будут равными. При затягивании пружины дельта между значениями постепенно повышается.

Если увеличить разницу значений давления включения и выключения, то реле будет срабатывать намного реже. Это позволяет продлить срок службы насосной станции, но напор воды будет непостоянным.

Если требуется подача воды под сильным напором, то дельту значений давления нужно уменьшить. Это приведет к более частому включению насоса.

При самостоятельном решении вопроса, как отрегулировать насосную станцию, необходимо помнить, что отклонение от рекомендованных производителем значений может негативно отразиться на работе водопроводной системы. Дело в том, что все составляющие насосной станции работают при определенных значениях давления, нарушение которых может стать причиной поломки оборудования. Следовательно, перед тем, как настроить автоматику на насосе своими руками, необходимо получить консультацию у опытного специалиста.

Как правильно настраивать реле?

Все устройства выходят с производственной линии с определенными настройками, однако после приобретения нужно выполнить дополнительную проверку. При покупке нужно выяснить у продавца, какие значения производитель рекомендует использовать при регулировке глубинного давления. Другими словами, давление, при котором происходит смыкание и размыкание контактов.

Если станция выйдет из строя из-за неправильной регулировки реле давления насосной станции джамбо, то воспользоваться гарантией от производителя будет невозможно.

Подключение к водопроводу

Для подсоединения к системе водоснабжения на любом реле давления для насоса предусмотрена специальная соединительная гайка. Она жестко скреплена с самим прибором, поэтому при установке весь прибор будет вращаться вокруг трубы вместе с гайкой.

Если вы решили произвести сборку насосной станции своими руками, важно правильно найти место подсоединения датчика. В современных системах для этого предусмотрено специальное гнездо, если же такового нет, реле можно установить с помощью латунного тройника («елочки», как его называют в народе), который позволит оснастить систему и датчиком, и манометром, и гидроаккумулятором — и все сконцентрировать в одном месте.

При нестандартном наборе труб и оборудования может понадобиться дополнительный удлинитель (если расположение труб и насосной станции мешают обычной установке датчика) или латунный переходник для соединения разных диаметров.

Еще один очень важный момент, без которого подключение датчика к системе водоснабжения не состоится, — это обязательное уплотнение резьбового соединения. Его можно сделать по старинке, с помощью льна, а можно использовать для этого специальную нить, которая делает процесс несколько дороже, но зато не пропускает ни воды, ни воздуха, а значит, обеспечивает лучшее качество.

Этот этап должен следовать за подключением датчика к системе водоснабжения. Чтобы ничего не перепутать, прежде чем что-то подключать, необходимо:

• найти на приборе две замкнутые группы контактов, которые размыкаются при достижении максимального значения, — в этом вам поможет инструкция или специалист-электрик;
• подобрать кабель, соответствующий по своим характеристикам мощности насосной станции;
• подготовить отдельный провод для обеспечения заземления.

Теперь прикрутите жилы основного кабеля к одному из контактов каждой пары (и помните, что соединение контактов одной пары приведет к короткому замыканию). После этого необходимо укрепить на корпусе прибора провод заземления. Для этого, как правило, предусмотрен специальный винт, найти который поможет схема, где он обозначен особым символом.

Закончив установку прибора, необходимо проверить его работу. Для этого достаточно пустить в систему воду и проследить за «поведением» датчика. Если при максимально допустимом значении насос отключится, а потом по мере расходования воды снова включится в автоматическом режиме, значит, оборудование установлено правильно.
