Выгребная яма с переливом принцип работы и схемы сооружения

Делаем септик своими руками

Как сделать переливной септик? Процесс установки очистного сооружения начинается с выбора места. При выборе учитываются удаленность:

  1. от дома (не менее 4 м);
  2. от плодовых деревьев и кустарников (2 – 4 м);
  3. от питьевого колодца (скважины) не менее 30 м;
  4. от дороги (5 м);
  5. от естественных водоемов (от 10 м).

Следующий этап – земляные работы:

  1. в выбранном месте наносится разметка для рытья котлованов;
  1. выкапываются котлованы (по количеству емкостей или один котлован, в котором будут установлены все емкости очистного сооружения);
  2. дно каждого котлована выравнивается в одном уровне;
  3. укладывается песчаная подушка высотой не менее 30 см;
  4. подводятся траншеи для канализационных труб, обустроенные аналогичным образом. При обустройстве самотечной канализации при подготовке траншей следует выдерживать наклон в 2 см на каждый метр длины.

Далее устройство сооружается в следующем порядке:

  1. в подготовленный котлован укладываются бетонные кольца или сооружаются конструкции из монолитного бетона или кирпича;
  2. в каждой отдельной емкости просверливаются (или обустраиваются любым иным способом) отверстия для переливов;
  1. устанавливается переливная труба (несколько труб, если конструкцией очистного сооружения предусмотрено более 2 камер);
  1. подводятся канализационные трубы от дома и до места утилизации стоков;
  2. производится испытание системы на герметичность. Все выявленные проблемы устраняются;
  3. все емкости и подводящие трубы изолируются выбранным материалом и при необходимости утепляются;
  1. производится засыпка котлованов;
  2. устанавливается выбранное дополнительное оборудование;
  3. каждая емкость закрывается крышкой;
  1. выводится фановая труба.

Септик с переливом должен пройти предварительные испытания до момента введения устройства в работу.

Процесс изготовления переливного септика представлен на видео.

Многокамерный септик, изготовленный самостоятельно, должен подвергаться периодическому обслуживанию: откачке стоков, очистке дна септика от твердых отложений, прочистке фильтров и иных устройств при их наличии.

Для того чтобы правильно сделать септик переливного типа на дачном или загородном участке, недостаточно понимать схему его устройства. Необходимо также подсчитать оптимальный объём каждой камеры отстойника для конкретного участка/дома. Сделать это можно, определив количество стоков, которые будут стекать в септик в течение суток.

За стандартную норму потребления воды на одного человека в сутки согласно СНиП принято считать объем 200 литров. Если же в доме проживает 3 человека, то средний объем стоков будет составлять 600 литров. При этом объем резервуара рассчитывается по принципу количества стоков в сутки, умноженное на три.

Итак, подсчитали, что емкость накопительной камеры септика, так же как и всех остальных его резервуаров должна быть равна 1,8м3. При этом специалисты рекомендуют оставлять еще небольшой запас. То есть оптимальный объем накопительной и остальных камер септика должен быть 2 м3.

Для того чтобы сделать подобную очистную систему своими руками, нужно понимать принцип её монтажа. Заключается он в следующем:

  • Сначала следует сделать котлован под установку бетонных колец для колодца. Делать это можно как вручную (что займёт больше времени), так и с использованием спецтехники. При этом стоит знать, что параметры котлована нужно делать несколько большими, чем камеры, учтенные на схеме септика. То есть, отступ от стенок бетонных колец должен составлять 30 см, а глубина котлована должна быть больше предполагаемой высоты септика на 40-50 см.
  • Как только котлован готов, самое время делать песчано-гравиевую подушку. Для этого насыпаем слой песка толщиной 30 см. Хорошо трамбуем его. Следом насыпаем слой щебня 15 см.
  • После этого стоит уложить бетонную плиту. Однако если приобретены кольца с дном, то можно не делать этот этап работ, а сразу перейти к монтажу колец.
  • Итак, в первый котлован устанавливаем кольца для накопительного септика-отстойника. Все стыки обрабатывают герметиком, а сам готовый резервуар обмазывают мастикой изнутри и снаружи. В одном из колец при помощи специальной коронки формируют отверстия под монтаж вводной и переливной трубы. Делают это приблизительно в средней части колодца.
  • Во второй и третий котлован устанавливают по тому же принципу оставшиеся кольца. Вторую камеру оснащают бактериологическим фильтром. Третья камера (при условии устройства поля фильтрации) должна быть без дна. Здесь засыпают слой щебня для качественного фильтрования воды и её дренажа в грунт. Если УГВ высокий, то третью камеру делают с бетонным дном, а сверху устанавливают люк, через который можно будет проводить откачку осветленных стоков.
  • Первую, вторую и третью камеры последовательно соединяют переливными трубами.
  • Все три камеры накрывают специальными бетонными крышками с отверстиями под установку вентиляционных труб и смотровых люков.
  • В последнюю очередь делают наружную обсыпку септика. То есть по периметру вокруг все камеры септика засыпают смесью цемента и песка.

Ля того чтобы сделать переливную фильтрационную систему необходимо подготовить две шахты в которые затем опускаются бетонные кольца. Если предусматривается монтаж септика с дренажным колодцем, а не с фильтрационным полем, глубина шахты для второго резервуара должна быть больше. Это необходимо для засыпания достаточно большого объема песка и гравийной смеси в качестве фильтра.

После копки котлованов в них устанавливаются бетонные кольца. В первом резервуаре кольца монтируются на бетонную подушку, которая будет служить дном герметичного отсека. Стыки между отдельными кольцами, в местах подсоединения труб и все технологические отверстия герметизируются, для того чтобы исключить утечку неочищенных сточных вод в грунт.

На дно второго, более глубокого колодца без дна, засыпается сначала слой песка, а затем такой же слой гравия. Такой биофильтр будет удерживать остаточные нерастворимые частицы грязи, помимо этого гравий будет препятствовать быстрому заиливанию песка.

Сверху резервуары закрываются бетонными крышками с технологическим отверстием для вентиляции и для подвода шлангов с ассенизаторской машины.

Переливная система
переливная система с системой аэрации

Свободное пространство между бетонными стенками колец и стенами котлована заполняются песчаным грунтом. Для того чтобы снизить риск смещения отдельных колец по отношению друг к другу их связывают арматурой или достаточно прочной проволокой

Выгребная яма с переливом принцип работы и схемы сооружения

Еще одним неплохим решением в создании переливной канализации является использование еврокубов. Это готовые пластиковые, герметичные емкости, установленные внутри металлического решетчатого каркаса. Такие емкости широко используют для транспортировки различных жидкостей, поэтому они изготавливаются из пластика устойчивого к агрессивным средам.

Для создания септика из таких емкостей достаточно подготовить котлован и укрепить его стены геотекстилем, сеткой или бетонными плитами для того чтобы уменьшить воздействие грунта на достаточно мягкий пластик из которого выполнены стенки еврокубов. Еврокубы полностью герметичны, поэтому не требуют дополнительных работ в этой области, достаточно только проделать отверстия для канализационных и переливных труб, а после их подведения хорошо герметизировать стыки.

Еврокубы оснащаются достаточно большими крышками на верхней стенке, которые используются для залива жидкости в них. Эти технологические отверстия хорошо подойдут для вентиляционных шахт и для оборудования канала для доступа шланга с ассенизаторской машины.

Если переливной септик из еврокубов планируется строить с системой постоянного откачивания накапливаемой грязи, то делать выходной патрубок на фильтрационные поля нет необходимости. Если же канализация планируется работать, как полностью автономная, из последнего резервуара отстойника выводится труба, через которую очищенная вода попадает в инфильтратор и затем уже в грунт или сливается в канаву для сточных вод.

Без хорошей канализации в любом загородном доме нельзя будет проживать постоянно со всеми удобствами. Конечно, еще совсем недавно проблему санузла решали простой выгребной ямой, над которой устанавливалось некапитальное строение, но такой туалет не только распространял неприятный запах вокруг, но и существенно загрязнял почву, а в некоторых случаях еще и грунтовые воды.

Для того чтобы решить эту проблему, сейчас, используют небольшие автономные очистительные сооружения способные отфильтровывать сточные воды до 90-95%. Данные устройства продаются в готовом виде, но и своими руками сделать их достаточно легко.

принцип работы переливной системы простого бетонного септика

Рекомендовано к прочтению: Делаем септик в частном доме самостоятельно

переливная система с системой аэрации

Несмотря на материал изготовления, канализационные сооружения могут иметь различную конструкцию. Разница касается, в большей мере, количества камер – от одной до трех. Рассмотрим схемы, которые больше всего подходят для обеспечения частных домов автономной канализацией.

Конструкция и принцип работы

Конструкция простейшей выгребной ямы с переливным колодцем включает два объекта, соединенных между собой отрезком трубы.

Первый представляет собой крупногабаритную герметичную емкость, сооружаемую по принципу накопительного резервуара с непроницаемыми стенками и дном.

Вторую часть конструкции устраивают точно так же, как и фильтрующий вариант канализационного колодца. Это значит, что у него нет непроницаемого монолитного дна.  Вместо сплошной бетонной плиты в зоне устройства условного дна сооружается своеобразный фильтр мощностью от 1 м и более. Фильтр выполняют в виде засыпки из материалов с высокими фильтрационными свойствами: щебня, шлака, гравия и/или песка.

Стены можно сделать и сплошными, и с отверстиями, чтобы повысить скорость удаления переработанных стоков из фильтрующего колодца, иначе называемого поглотительным.

Соединяют выгребной накопитель и фильтрующий колодец переливом — трубкой, расположенной под наклоном в сторону поглотителя. Глубина ее заложения зависит от климатических данных региона, т.е. как и любой проложенный в земле трубопровод перелив должен находиться ниже уровня сезонного промерзания грунта.

К накопителю подводят канализационную трубу, по которой сточные воды будут поступать из внутренней канализации в накопительный резервуар.

https://www.youtube.com/watch?v=_xUUWp2ke54

Над выгребной ямой устраивают перекрытие с люком, предназначенным для откачки содержимого. Вентиляционную трубу монтируют таким образом, чтобы нижний край был выше горизонта стоков при любой степени наполнения. Второй конец трубы выводится на поверхность. Для выгреба с одним фильтрующим колодцем можно соорудить только один вентиляционный канал, но лучше оснастить собственной вентиляцией каждый отсек простейшего очистного сооружения.

Герметичная пластиковая ёмкость для выгребной ямы фото

Такая конструкция позволяет сделать процесс переработки стоков более эффективным и быстрым. Сначала все отходы поступают в первую герметичную камеру. Здесь они накапливаются и разлагаются под влиянием бактерий. Постепенно отходов становится больше, уровень жидкости в камере повышается и достигает перелива.

Нерастворимая часть стоков оседает на дне, а частично осветленная с участием бактерий и отстоявшаяся жидкая составляющая по мере наполнения достигает уровня установки перелива и самотеком перемещается в поглотительный колодец, в котором происходит доочистка канализационной массы.

В фильтрующем колодце стоки проходят через дренажный слой и поступают в грунт, еще раз дополнительно очищаясь через естественный земляной фильтр. А твердые отходы в виде илистых отложений скапливаются в герметичном отсеке выгребной ямы, из которой в последствии извлекаются и при желании хозяев используются в качестве исходного материала для приготовления компоста.

Читать далее:  Декоративная отделка стен

Зачем нужны такие сложности, ведь проще откачать канализационную массу из выгребной ямы и таким образом избавиться от нее? Наличие двух контейнеров существенно увеличивает размеры канализации, часть стоков после прохождения естественной очистки переводится в грунт, благодаря чему число вызовов ассенизаторов ощутимо сокращается.

При увеличении количества переливных колодцев схема несколько усложняется. Однако так увеличивается срок от поступления отходов в емкость до перемещения жидкого компонента в грунт. Это позволяет улучшить качество переработки стоков и сделать их более безопасными для окружающей среды.

Практика показывает, что очистное сооружение из двух и более колодцев издает значительно меньше неприятных запахов, чем обычный вариант такого рода конструкции. Обычно запахов либо нет, либо они незначительны. Улучшить ситуацию с переработкой канализационной массы и устранением запахов поможет использование специальных бактерий.

Неприятные хлюпающие звуки, которые издает переполненная выгребная яма, в конструкции с переливом отсутствуют. Владельцам такого сооружения обычно не приходится экономить канализационный ресурс. Они могут спокойно пользоваться водой, не беспокоясь о переполнении своей канализации.

Септики выпускаются во многих вариантах, но наиболее часто используемые переливные системы с несколькими резервуарами, для максимальной очистки. Схема септика с переливом достаточно проста, несколько отдельных емкостей соединяются между собой при помощи пластиковых труб, для того чтобы составить единую систему.

Выгребная яма с переливом принцип работы и схемы сооружения

Для небольших домов достаточно установить септик с двумя камерами. Первая будет служить отстойником и накопителем нерастворимых, тяжелых фракций грязи, а во второй камере частично очищенная вода будет проходить повторное отстаивание и очистку посредством бактерии питающихся органикой и биологическими отходами жизнедеятельности человека. После второй емкости вода сливается на фильтрационные поля или дополнительно установленный инфильтратор.

Уровень установки труб
уровень установки входной и переливной труб в канализации

В трубе перелива также возможна установка дополнительных сетчатых фильтров, и жироулавливателей, которые будут задерживать часть загрязнений при переливе воды из одного резервуара в другой. На эти же фильтры подсаживаются бактерии способствующие разложению отходов.

Более простой вариант включает в себя только два резервуара, первый из которых герметичен, а у второго отсутствует дно, вместо которого засыпается песчано-гравийная смесь в качестве фильтра. Попадая из первого резервуара, отстоянная вода сливается в почву, очищаясь механически в момент прохождения через песок и мелкий гравий.

Обеспечение перелива
обеспечение перелива в канализационной системе

Аэробные бактерии, которые чаще всего используются для повышения качества очистки сточных вод, для полноценной жизнедеятельности требуют постоянный приток кислорода, поэтому септики оснащаются вентиляционными шахтами. Еще одной причиной необходимости вентиляции является процесс газообразования в результате разложения органических загрязнений.

Для того чтобы ответить на вопрос как правильно сделать септик с переливом, важно определиться с объемом очистительных сооружений, для того чтобы они справлялись с ежедневным объемом сточных вод. Наиболее точный расчет могут произвести специалисты, но и самостоятельно можно определить минимальный необходимый объем септика.

В среднем каждый человек сливает до 200 литров воды в канализацию ежедневно, запас объема септика должен обеспечить трехсуточный объем. Получается что на каждого человека, постоянно проживающего в доме и пользующимся канализацией необходимо 600 литров объема. Соответвенно семье из трех человек необходим септик с минимальным объемом 1800-2000 литров.

уровень установки входной и переливной труб в канализации

Рекомендовано к прочтению: Схема устройства септика из бетонных колец

обеспечение перелива в канализационной системе

Достоинства и недостатки

Основным достоинством выгребной ямы с переливом является отсутствие потребности в частой чистке ассенизаторской техникой. Кроме этого, отстоянные воды можно использовать в технических целях: для полива огорода, удобрения земли.

Принцип работы ямы с переливом

Плюсы обустройства переливной выгребной ямы:

  1. Эффективность очистки. Сточная жидкость проходит несколько этапов очистки в черновой емкости, отстойнике и чистовой или фильтрующей;
  2. Высокая производительность. Такие сооружения обустраиваются не менее, чем на 2 кубических метра. Пропускная способность такой ямы выдерживается от 0,2 кубометра в час до 0,5;
  3. Экономия средств на ассенизаторских услугах. Из-за многоступенчатой очистки, твердые отходы отсеиваются в первом, черновом резервуаре, а жидкие перетекают в последующие. Это препятствует переполнению стока и образованию отверделых масс;
  4. Практически полное отсутствие смрада.

При этом, такая конструкция отстойника имеет некоторые недостатки. Из минусов стоит выделить:

  1. Относительную сложность обустройства. Большую роль в работе системы играет угол, под которым подключены трубы, положение резервуаров относительно друг другу и другие особенности;
  2. Дороговизна обустройства. Потребуется оборудовать минимум 2 независимых колодца, это удваивает расходы на постройку переливной выгребной ямы относительно обычного стока.

Перед тем как установить на своём участке бетонный септик переливного типа, желательно понять не только схему и принцип его устройства, но и оценить все преимущества и недостатки конструкции. Именно взвесив все «за» и «против», можно с уверенностью подходить к устройству очистного сооружения из бетонных колец.

Итак, бетонный септик переливного типа отличается такими преимуществами:

  • Высокая прочность и монолитность конструкции. Благодаря износостойкости и большому весу бетонных колец септик из ЖБ не будет подвержен сезонным паводковым водам, сдвигам грунта или подмываниям. То есть, очистное сооружение не вытолкнут из грунта сезонные воды и не раздавят пласты грунта.
  • Устойчивость бетона к агрессивным средам. Органика, попадающая в накопительную камеру и переливающаяся в следующие резервуары, никак не повредит бетон.
  • Возможность приобретения бетонных колец различного назначения. То есть, для того чтобы правильно сделать септик переливного типа из бетона, нет необходимости дополнительно бетонировать дно. Достаточно купить кольца с дном и сверху доукомплектовать резервуар стандартными кольцами.
  • Долговечность конструкции из бетона. Такой септик послужит более 50 лет при условии правильного технического обслуживания (регулярной чистки).

Есть у септика из бетона и несколько минусов, но они вполне решаемы. Основными являются:

  • Недостаточная герметичность конструкции. Но этого можно избежать, если сделать отстойник из колец с еврозамком или при сборке септика обработать всю конструкцию герметичной мастикой.
  • Монтаж тяжелых бетонных колец требует использования спецтехники. Желательно использовать её и для копки котлована под септик.
Принцип работы ямы с переливом
Принцип работы ямы с переливом

Конструктивные особенности

Схема выгребной ямы

Несмотря на то, что выгребную яму можно делать из практически любых подручных материалов, для конструирования системы с переливом рекомендуется использовать бетонные кольца. Они отлично сочетают доступную цену и высокое качество.

Рекомендуемая схема обустройства

Каждый отстойник состоит из дна, стен и крышки. Устройство первого резервуара строго герметичное, т. к. он – черновой. В этой емкости собираются отходы из дома, туалета и прочих потребителей. Второй и последующие сточные резервуары могут быть негерметичными.

https://www.youtube.com/watch?v=tddX0DlE844

Каждый сток расположен относительно друг друга под небольшим углом – до 20 градусов. Соединение производится трубами Т-образной формы. Эти патрубки должны быть расположена не менее, чем за 1 метр от крайней верней части ямы.

Конструкция ямы с переливом

Когда в первичный или черновой резервуар попадают отходы, то некоторая их часть сразу оседает на дно. Жидкая масса перемещается по Т-образной трубе в следующую емкость для фильтрации, отстаивания и последующего использования.

Геологические условия для устройства поглощающей ямы

Советы для обустройства выгребных ям с переливом:

  1. Первая емкость обязательно герметичная. Котлован закрывается гидроизоляционной пленкой, а бетонные кольца обрабатываются смолой. Вторая, зачастую, обустраивается даже без стен. Это позволяет обеспечить максимальную проходимости очищенных жидких отходов. Для защиты специальным образом обустраивается дно (оно состоит из нескольких слоев камня, песка и строительного мусора);

Установка бетонных колец

Выгребная яма – это, пожалуй, самая древняя и самая простая разновидность канализации. Она представляет собой углубление в земле, в котором накапливаются и частично перерабатываются сточные воды.

В любых стоках содержится некоторое количество бактерий, поглощающих и преобразующих эти накопления. Часть отфильтрованных стоков переходит в подстилающие грунты.

Все, что не переработано и не ушло в нижележащие слои, из выгребной ямы следует периодически удалять, чтобы емкость не переполнялась.

На летних дачах нередко устраивают отдельную выгребную яму для туалета. Она выглядит как относительно небольшое углубление в земле, над которым установлено легкое деревянное строение.

Когда яма заполняется, туалет убирают, углубление засыпают землей. Отходы перегнивают в грунте и превращаются в компост – полезное удобрение.

Специфика строительства ямы в супесях

В дальнейшем на этом месте высаживают фруктовое дерево, которое даст отличный урожай в таком хорошо удобренном месте. А для туалета выкапывают новую яму, которую в дальнейшем утилизируют подобным образом.

Но для потребностей большого дома, особенно при круглогодичном проживании, такого решения, разумеется, недостаточно.

Схема выгребной ямы

На схеме изображено устройство одного из вариантов ям – фильтрующего канализационного колодца. Сооружение с герметичными стенками, на дне его устроен многослойный фильтр из песка, щебня или гравийной смеси

Современные выгребные ямы имеют довольно большой объем, а их стенки сооружают из самых различных материалов.

Читать далее:  Впускной клапан для унитаза — Отопление

Для устройства простейшей выгребной ямы сейчас можно приобрести готовую пластиковую емкость с люком и прочными стенками.

С ее помощью процесс сооружения мини-канализации на загородном участке существенно облегчается и ускоряется в разы.

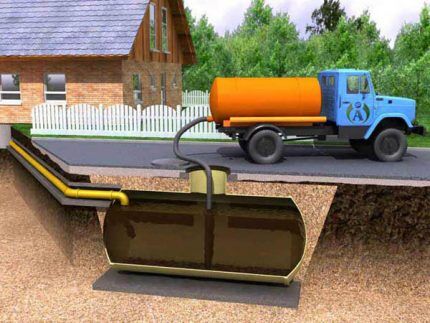

Выгребная яма для частного дома

Классический вариант выгребной ямы для загородного дома представляет собой шурф глубиной около 1,5 м с герметичными стенками и дном. Для откачки и вывоза стоков устраивается откидная крышка, для удаления запаха устанавливается вентиляционная труба

Выбирая материал для выгребной ямы, следует учитывать, что длительный контакт с агрессивной средой будет постепенно разрушать ее стенки. Чтобы продлить срок эксплуатации сооружения, нужно выбирать устойчивые к такому воздействию материалы.

Различают два типа выгребных ям: герметичные и фильтрующие. В первых стоки накапливаются и хранятся до момента откачки. Во вторых отсутствует дно в традиционном понимании этого термина, и в стенах могут быть отверстия, чтобы часть отходов поступала в грунт.

Если предполагается фильтрация стоков через стенки сооружения, то вокруг них устраивают гравийно-песчаный фильтр толщиной не менее 15 см.

Подводка канализационных труб серых стоков

Стены фильтрующего сооружения делают либо монолитными, либо перфорированными, в зависимости от фильтрационных качеств вмещающих грунтов и задач по очистке сточных вод.

Конструкции с возможностью инфильтрации в окружающие грунты устраивают преимущественно для стоков, собранных дренажем и ливневой канализацией. Между условным дном подобного сооружения и зеркалом подземной воды должна быть толща грунта мощностью не менее 1 м.

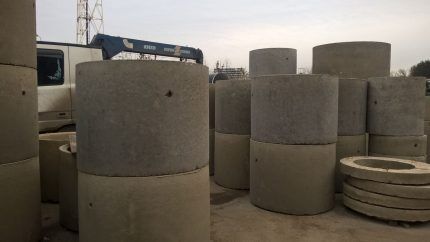

Бетонные кольца

Готовые железобетонные конструкции различного типа обходятся относительно недорого и позволяют сделать выгребную яму в самые короткие сроки

Выгребную яму с герметичным дном и монолитными стенками устраивают для сбора и последующего вывоза бытовых и хозяйственных стоков.

Нужна она и при высоком залегании грунтовой воды, потому что в таких ситуациях необходимо исключить прямое сообщение стоков с окружающей средой.

Герметичными необходимо делать и выгребные ямы большого объема, в которых предполагается накапливать большое количество стоков за короткое время. Значительное количество отходов будет перерабатываться слишком долго, возрастает опасность загрязнения почвы.

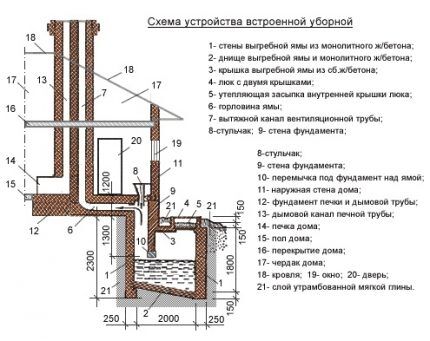

Схема встроенной выгребной ямы для частного дома

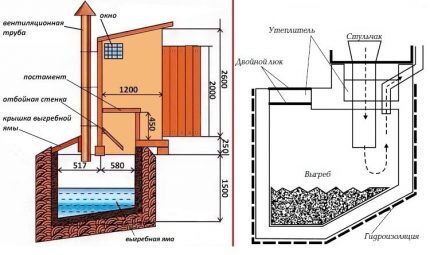

Расположенный в пределах дома комфортный люфт-клозет с выгребной ямой отличается от уличного варианта особым видом вентиляции. Имеющиеся в конструкции люфт-каналы создают устойчивые вентиляционные потоки, проветривающие и выгреб, и помещение уборной

Даже такое простое сооружение как выгребная яма, требует грамотной подготовки и планирования. Необходимо определить подходящее место для ее обустройства, выбрать тип конструкции, ее размеры, технологию проведения работ, материалы и т.п.

Место расположения выгребной ямы – важнейший момент. Согласно строительным нормам, она должна находиться на расстоянии от ограждения, жилых зданий и т.п.

Расположение фильтрационных отверстий

Например, от колодца с питьевой водой это канализационное сооружение должно находиться на расстоянии не менее 25 метров, а от жилого дома – не менее пяти метров.

Место для выгребной ямы

Выбирая подходящее место для размещения выгребной ямы при частном доме следует предусмотреть возможность проезда для ассенизационной машины

https://www.youtube.com/watch?v=VF_MV09tIV0

Если рельеф на участке неровный, не стоит устраивать выгребную яму в низинке. Во время весеннего половодья ее может с высокой долей вероятности затопить, а это приведет к заражению грунтовых вод на участке.

Объем сооружения зависит от количества жильцов в доме и времени проживания. На одного человека обычно берут от 0,5 до 2,0 куб. м.

Лучше, если объем сооружения будет кратным емкости машины ассенизаторов, поскольку плата за использование техники обычно от количества стоков не зависит, оплачивается стоимость каждого выезда.

Продумывая место для размещения выгребной ямы, следует сразу же озаботиться проблемой ее очистки. Проще всего и быстрее выполнить эту неприятную процедуру можно с помощью машины-ассенизатора. Поэтому для проезда такой техники следует предусмотреть достаточное пространство.

Бывает и так, что соответствующий нормам участок под выгребную яму не позволяет использовать ассенизаторскую машину. Скопившиеся стоки в этом случае удаляют с помощью специального насоса или обычного ведра.

Яму делают герметичной или с отверстиями для фильтрации. На выбор влияет уровень грунтовых вод на участке. Если он менее метра, яма обязательно должна быть полностью герметичной.

Иначе стоки могут проникнуть в водоносный слой и негативно отразиться на качестве воды. Восстановить нормальный ее состав в такой ситуации будет непросто.

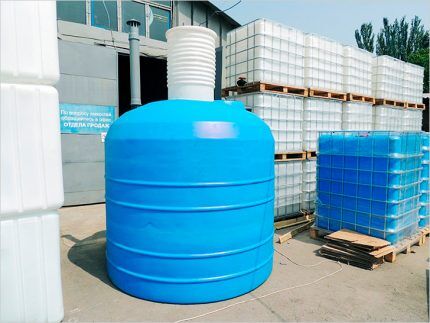

Пластиковая емкость для выгребной ямы

Для герметичной выгребной ямы можно взять специальную пластиковую емкость. Устанавливать такой элемент нужно осторожно, чтобы стенки не прогнулись или не лопнули под давлением грунта снаружи

Рекомендуемая схема обустройства
Рекомендуемая схема обустройства
  1. Первая емкость обязательно герметичная. Котлован закрывается гидроизоляционной пленкой, а бетонные кольца обрабатываются смолой. Вторая, зачастую, обустраивается даже без стен. Это позволяет обеспечить максимальную проходимости очищенных жидких отходов. Для защиты специальным образом обустраивается дно (оно состоит из нескольких слоев камня, песка и строительного мусора);

    Установка бетонных колец
    Установка бетонных колец

  2. Чтобы обеспечить наилучшую проводимость в черновой отстойник можно добавить биоактиваторы, которые растворят твердые каловые массы и другие отходы. При регулярном использовании бактерий можно вообще избавиться от потребности использования ассенизаторских услуг;
  3. При обустройстве такого вида ямы на песчаных или других подвижных грунтах используется полное заполнение котлована мелкофракционным щебнем. Такая конструкция выполняется две функции: укрепляет стенки резервуара и гарантирует отличную фильтрацию стоков.

    Яма с щебнем
    Яма с щебнем

Выгребная яма своими руками – обзор и сравнение всевозможных вариантов конструкций

Усложненная конструкция с переливом

За горожан проблемы отвода и утилизации бытовых стоков решают коммунальные хозяйства, а вот приверженцам раздольной загородной жизни приходится самостоятельно продумывать столь насущные вопросы. Если владельцу имения, предназначенного для проживания многочисленного семейства, приходится чаще всего заказывать установку на участке объемного септика или локальной станции очистки, то дачником вполне может быть сооружена выгребная яма своими руками из недорогих или бросовых материалов. Она и с важной санитарной функцией превосходно справится, и не потребует выделения слишком больших средств на обустройство.

Бюджетные варианты обустройства ямы с переливом

Историческим предшественником данного канализационного объекта была выкопанная в земле простейшая яма, стенки которой обмазывали глиной, укрепляли досками. Затем в землю стали зарывать старые бочки, баки, иные отслужившие емкости. Сейчас подобные «резервуары» для сбора и частичной фильтрации стоков устраивают только в случае, если суточное количество не превышает значения в 1 м³.

Элементарная выгребная яма для туалета может удовлетворить нужды дачников, пребывающих на участке по пару дней в неделю в летний сезон. Однако ее устройство не одобряют, а иногда вовсе запрещают санитарно-эпидемиологические службы, нередко сопровождая запреты наложением административных наказаний.

Элементарная выгребная яма: от простейшей обшитой досками емкости для клозета до резервуара из бетонных колец

Внимание. Глубинная отметка дна простейшей выгребной ямы должна быть выше максимального (весенне-осеннего) уровня грунтовой воды минимум на 1 метр.

Если владельцу загородного участка очень не хочется тратиться на устройство выгребной ямы, и он располагает некоторым количеством изношенных покрышек, данный материал можно с пользой применить. Нужно будет просто укладывать в выкопанный котлован шины, скрепляя их между собой болтами. Если яма устраивается за пределами дома или туалета, в боку укладываемой сверху покрышки надо вырезать отверстие для присоединения канализационного трубопровода.

Обладатель N-нного количества изношенных покрышек может из них соорудить превосходный резервуар для сбора стоков

Стоимость обустройства выгребной мы с переливом будет варьироваться в широких пределах. Зависит она от объемов ямы, а также от материалов, использованных в ее строительстве.

Если говорить о самых бюджетных вариантах, то их будет несколько:

  • сливная яма из покрышек – для ее обустройства понадобится около 8 покрышек на одну емкость. Если у вас нет ненужных шин, можно спросить на любом СТО, так появится возможность получить их даром. Потратиться придется на герметик для заделывания стыков, на бетон для обустройства дна, на щебень для дренажного слоя и на трубы. В среднем выйдет до 10000 рублей. Прослужит такая конструкция около 10 лет;

    Выгребная яма из покрышек

  • выгребная яма из бетонных колец – она имеет более продолжительный срок службы, обойдется в 15000-20000 рублей. Все будет зависеть от объема сливной ямы, а также от работ, которые вы сможете сделать самостоятельно, не прибегая к услугам специалистов;

    Яма из бетонных колец

  • сливная яма из кирпича – если у вас остался после стройки кирпич, его можно применить для обустройства выгребной ямы. Срок службы конструкции составит 30-50 лет, в зависимости от вида кирпича. Лучшим вариантом считается керамический красный кирпич, но ввиду его высокой стоимости, можно использовать обычный белый. Цена вопроса около 15000 рублей – в зависимости от объема емкостей и количества кирпичей. Кладку кирпича можно выполнить самостоятельно, сэкономив при этом деньги.

Сливная яма из кирпича

К числу бюджетных вариантов относят ямы из досок и бочек. Но, они недолговечны, прослужат всего несколько лет. Такие конструкции обычно используют для обустройства временной канализации. Тут цена вопроса всего пара тысяч рублей. Но, объем подобных емкостей не может быть слишком большим – это минус.

Сливная яма из досок

Распространенные виды конструкций

По характерным конструктивным различиям выгребные ямы делятся на поглощающие сооружения и герметичные емкости. Функции сбора, накопления и очистки стоков выполняют также септики. Представляют они собой более сложные по техническим аспектам установки с принудительной стимуляцией движения стоков внутри и с биолого-химическими способами очистки.

Недопустимо нарушение санитарно-эпидемиологических нормативов расположения выгребной ямы

Прямые потомки «народного» выгреба. Их характерная черта – отсутствие дна, благодаря чему жидкая составляющая стоков, пройдя очистку грубой фильтрацией сквозь слой смеси песка, гравия, битого кирпича и иных «ингредиентов», переходит в грунт. Поглощающий вариант считается наиболее экономным, к тому же устройство выгребной ямы данного типа вполне может осуществить абсолютно не имеющий опыта в сфере строительства исполнитель. Еще экономия: из-за частичной инфильтрации очищенной воды в грунт значительно реже возникает необходимость в вызове ассенизаторов.

Конструктивная схема выгребной ямы без дна — стоки проходят фильтрацию через щебень

Двухкамерное канализационное очистное сооружение

Поглощающую разновидность ям выбирают, если нет необходимости в отводе большого количества стоков, если в загородном доме нет джакузи, посудомоечных и стиральных машин. Большой объем земля не сможет обрабатывать и принимать. К тому же производящуюся очистку нельзя отнести к разряду стопроцентно эффективных процедур, значит, загрязнять среду стоки из ямы поглощающего типа все же будут.

Читать далее:  Как сделать гидроизоляцию в ванной своими руками

В их названии есть прямая подсказка, говорящая об основной конструктивной особенности. По сути, это замкнутые емкости из не пропускающего воду бетона, кирпичной кладки, пластика, газосиликатных блоков, нуждающиеся в постоянном опорожнении после заполнения. Герметичная выгребная яма в частном доме обеспечит полное отсутствие свойственных стокам запахов, но заставит собственников регулярно вызывать ассенизаторскую машину для удаления накоплений.

Важно. Для строительства выгреба неприменим шлакоблок, он слишком быстро разрушится от контакта с водой.

Проще всего купить и зарыть в землю фабричную пластиковую емкость для сбора стоков, подвести к ней канализационный трубопровод и периодически вызывать ассенизаторов для опорожнения

Самой простой схемой устройства резервуара для стоков будет установка приобретенной в магазине емкости из пластика. Ее не нужно герметизировать, правда, желательно залить дно котлована своеобразной цементной стяжкой и укрепить стенки арматурой. В принципе, если хозяев не будет смущать непрезентабельный вид, то и зарывать ее в землю нет необходимости.

Заполняться сточными массами резервуар полностью не должен, между крышкой люка и уровнем жидкости должно быть не менее одного метра, если уровень превысил предел, емкость следует опорожнить

Это уже более сложные сооружения, совершающие не только глубокую очистку, но и перерабатывающие сточную массу в ценное для садоводов и огородников удобрение. Чаще всего они представляют собой систему из двух или трех камер, в первой из которых происходит лишь сбор и грубое механическое очищение, а в последующих камерах в бой вступают специфические бактерии, окончательно перерабатывающие загрязняющие включения стоков.

Выгребная яма с переливом настолько качественно очищает воду, что ее можно с успехом использовать в хозяйственно-технических целях, например, для поливки или для уборки участка. Но для того чтобы сделать септик с переливом, потребуются немалые усилия.

Принцип работы трехкамерного септика заключается в многоступенчатой очистке сточных масс: в первом резервуаре собранный сток подвергается грубой фильтрации, в следующих камерах производится более тонкая очистка

Если усилий не жалко, но излишка финансовых средств не наблюдается, можно прибегнуть опять же к изношенной автомобильной резине. В смысле к «лысым», но не протертым до дыр покрышкам. Причем, сэкономит владелец не только за счет бросового строительного материала. Для монтажа септика из покрышек не нужен мощный бетонный фундамент, достаточно уплотненной подушки из щебня с песком мощностью 30-40 см и десяти-сантиметровой стяжки.

    • Для увеличения объема создаваемого резервуара боковины шин нужно срезать.
    • В составленный из шин колодец устанавливается вертикально труба из бетона, ее диаметр примерно в два раза должен быть меньше, чем тот же размер шин. Верхний срез бетонной трубы располагается на 10 см ниже сделанного из авторезины колодца.
    • Дно трубы заливается бетоном так, чтобы получился монолитный бетонный цилиндр.

Как сделать поглощающую яму

Собственники небольших загородных владений, решившие собственноручно сделать элементарную канализацию, чаще всего выбирают этот вариант. Привлекает простейшая конструкция выгребной ямы, и возможность не слишком часто прибегать к услугам ассенизаторов. Стенки можно выложить из кирпичей или газосиликатных блоков, но проще и быстрей их возвести, установив друг на друга бетонные кольца.

Построить стенки из газосиликатных блоков гораздо быстрее, чем выложить их из кирпича, еще быстрее сделать яму из бетонных колец, но для их установки потребуется кран-манипулятор

  • Нужно выкопать котлован шахтного типа, диаметр которого примерно на 80 см будет больше диаметра ж/б кольца. Колец потребуется 3 штуки.
  • По периметру, оставляя центральную часть свободной, надо сделать бетонную стяжку, она будет служить опорным основанием для колец.
  • В нижнем кольце необходимо просверлить отверстия через 10 см для того, чтобы очищенная вода могла проникать за пределы выгребной ямы. Диаметр фильтрационных отверстий 5 см.

Устройство перекрытия над выгребной ямой или септиком

Важно. Глубина подземного сооружения не должна превышать предела в 3м, иначе сложно будет извлечь осевший на дне ямы плотный илистый осадок.

    Примерно на метр сооруженный «колодец» должен быть заполнен перемешанным с грунтом песком, гравием, битым кирпичом, щебнем.

Примерно метр нижней части поглощающего канализационного сооружения нужно засыпать «народным» фильтрующим составом: песком, щебнем, гравием, битым кирпичом, как на рисунке

  • Подобным материалом заполняется котлован снаружи. Перед засыпкой выполняется гидроизоляция выгребной ямы, защищающая сооружение от агрессии грунтовой воды и препятствующая выходу неочищенных стоков.
  • В завершении устанавливается плита с двумя отверстиями. Одно из них для люка, через который можно будет совершить очистку, второе – для вентиляционной трубы.

Совет. С целью повышения качества очистки фильтрующий колодец рекомендуют дополнить расположенным чуть выше очистным герметичным резервуаром-накопителем с переливом.

https://www.youtube.com/watch?v=

Схематичная конструкция самодельного септика: из герметичной очищающей емкости стоки переливаются в поглощающую выгребную яму, оттуда очищенная вода проникает в поле фильтрации

Принцип действия и устройство

Принцип сооружения аналогичен, только не нужно формировать отверстия для инфильтрации очищенных стоков и дно необходимо полностью забетонировать. Желательно армировать нижнюю бетонную платформу, перед заливкой уложив на дно бетонную сетку. Чтобы арматура не «утонула» в бетоне, ее нужно слегка приподнять над поверхностью и укрепить на колышках.

Важный аспект: стенки рекомендуется герметизировать. Дешевый вариант для внутренней изоляции – битум, снаружи самодельный канализационный объект можно просто обмазать глиной. Если стены ямы возводились из кирпича, их можно оштукатурить.

Стандартная конструкция герметичной выгребной ямы с бетонированным дном, стены можно соорудить из бетонных колец, выложить кирпичом или газосиликатными блоками, сделать монолитную емкость, залив бетон в опалубку

Желающим узнать, как правильно сделать выгребную яму из кирпича, следует запастись терпением. Кирпичная кладка отнимет значительно больше времени, чем установка бетонных колец. На дне по аналогии устраивают бетонную стяжку, а класть кирпичи можно, как по кругу, так и, «вырисовывая» в периметре квадрат или прямоугольник. Залитая бетонная платформа должна «созреть» перед началом кладки, простояв 7-8 дней.

Важно. В период выполнения кладки нужно сформировать отверстия для подвода канализационной трубы. Точка подключения располагается ниже зафиксированного местными метеослужбами уровня промерзания.

Канализационный трубопровод к месту сбора стоков должен быть слегка наклонен, для обеспечения самопроизвольного движения загрязненной массы.

Труба, вводящая стоки в яму, должна располагаться ниже уровня промерзания, трубопровод должен быть проложен под наклоном для обеспечения самопроизвольного движения сточных масс

При оборудовании выгребной ямы на участке, следует соблюдать следующие правила:

  • глубина ямы не должна превышать 3 м, чтобы не затруднять откачку ила со дна канализационной накопительной емкости, (длина всасывающего шланга вакуумной ассенизаторской машины не больше 3 м);
  • грунтовые воды должны проходить ниже дна выгребной ямы, в противном случае будет наблюдаться их загрязнение, что незамедлительно скажется на качестве воды в питьевых источниках;
  • к сливной яме должен быть свободный подъезд ассенизаторской техники для обслуживания;
  • расстояние от дома и хозяйственных построек до ямы должно быть не менее 10 м, а до забора 2 м;
  • выгребное сооружение должно быть герметичным.

Рекомендуемый оптимальный объем сливной ямы должен быть не более 6 кубометров. Это позволит избежать трудностей в её обслуживании. По нормам расход воды в сутки на человека составляет 200 литров.

Исходя из данного показателя, можно легко посчитать, за сколько дней будет наполняться стоками герметичная выгребная яма в частном доме на 6 кубов, если в доме проживает три человека.

200 л*3 чел. = 600 литров

6000 л: 600 л в сутки = 10 суток

В прежние времена было разрешено использовать негерметичные выгребные ямы. Небольшой объем стоков (около 1 кубометра в сутки) постепенно уходил из бездонной ямы в песчаный или супесчаный грунт.

Однако сейчас они попали под запрет ввиду того, что хозяйственно-бытовые стоки заражают грунт и неизбежно попадают в подземные воды, а оттуда в водоемы и источники водоснабжения.

Обустройство площадки вокруг выгребной ямы

Негерметичные сточные ямы пользовались большой популярностью, так как на длительный период времени освобождали владельца от обслуживания выгребного сооружения. Лишь изредка требовалось удаление ила. Применение специальных биопрепаратов помогало разжижать осадок, и минимизировать обслуживание ямы. Однако, проблема загрязнения грунта не решалась.

Но что делать, если средств на современное очистное сооружение нет? А также нет желания тратиться на периодическую откачку герметичной сливной ямы?

Есть один вариант – это выгребная яма с переливом. В ее основе сооружение, разделенное перегородкой с отверстиями в верхней части.

В первую герметичную секцию сливаются сточные воды из дома, частично отстаиваются и осветляются, а достигнув переливных отверстий, попадают во вторую секцию, у которой вместо дна насыпан фильтрующий слой из песка и щебня. По сути, это двухкамерный септик.

Пользование выгребной ямой с переливом потребует обязательного применения биопрепаратов, которые нужно будет добавлять в канализацию. В их основе может быть до 12 видов бактерий, которые питаются только «своим» видом органических соединений.

То есть, существуют бактерии, которым для жизнедеятельности необходимо расщеплять либо жиры, либо целлюлозу и так далее. Данным микроорганизмам удается разложить на простые и безопасные составляющие приблизительно 80% всех загрязнений.

Таким образом, в первой секции сливной ямы происходит достаточное очищение сточных вод, а во второй секции им еще предстоит фильтрация.

Выгребная яма с переливом при добавлении в нее биопрепаратов перестает выделять неприятные запахи, осадка образуется в несколько раз меньше, а значит, откачка и очистка его проводится намного реже. Очищенная вода уходит в грунт, не вызывая ни его загрязнения, ни заражения подземных вод.

Для того чтобы понимать, как правильно сделать подобный септик, необходимо узнать устройство канализационного отстойника. А состоит он из таких элементов:

  • Накопительный резервуар;
  • Фильтровальный отсек-камера;
  • Дренирующий резервуар.

Геологические условия для устройства поглощающей ямы

Сначала все бытовые стоки, в том числе и фекальные массы, самотёком по трубам канализации отправляются в первый — накопительный резервуар. Здесь происходит отстаивание вод и их разделение на тяжелый осадочный ил и облегчённую воду. То есть фекалии и лишний мусор под воздействием естественной гравитации оседают на дно, а облегчённая воды с примесями жира отправляется через переливное отверстие в камеру для фильтрования.

https://www.youtube.com/watch?v=PtYFGdU6gaI

Здесь желательно обустроить резервуар специальными фильтрами из щебня и керамзита или населить бактериями. В этой камере вода будет проходить доочистку и переливаться в третью — дренирующую камеру.

Уже в этом резервуаре устраивают либо поля фильтрации, через которые воды уходит в грунт, либо обеспечивают откачку светлой воды из септика и её последующий сброс в ближайший водоём.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
