Как подключить вентилятор в ванной к выключателю

Подготовительные работы

Установка вытяжного вентилятора довольно простая работа, ее легко правильно сделать своими руками. Монтаж его будет правильным, если соблюсти следующие правила:

  • вентилирование помещения будет эффективно, если между порогом и дверью есть небольшой зазор, или двери имеют прорези;
  • шахта для воздуха не должна быть забита, необходимо проверить есть ли движение воздуха по ней;
  • установка осуществляют только после подключения механизма к электросети;
  • иногда потребуется расширить отверстие для прибора, а если оно больше — туда вставляют в роли уплотнителя трубу из пластика или подобную прокладку. После этого заполняют пустоты пеной для монтажа;
  • нужно проверить закрывает ли пластиковая решетка область без отделки, если нет – нужно зашпаклевать и подкрасить эти участки стены;

Рассчитывая диаметр вентилятора, учитывают, что надо оставить 5–10 мм по его окружности для надежной фиксации уплотнителем, герметиком, монтажной пеной. К прибору заранее подводится питание, подойдут любые от освещения, выключателя. Удобнее всего если кабели питания размещены предварительно в вентиляционном воздуховоде при укладке плитки. Используют также наружную проводку.

Шахта для воздуха не должна быть забитой

Может понадобится прокладка

Если вентилятор задел отделку нужно реставрировать место

Перед тем как приступать к монтажным работам и подключению, необходимо выполнить определенный перечень подготовительных работ. В первую очередь нужно выбрать и приобрести наиболее подходящую модель вентилятора. Рекомендуется выбирать влагозащищенные устройства, оборудованные гидростатом, контролирующим влажность воздуха в помещении. Такие вентиляторы включаются самостоятельно, когда влажность воздуха превысит допустимое значение.

При необходимости вентиляционный канал расширяется. Далее нужно выполнить прокладку кабеля и подводку его к вентилятору. Само устройство монтируется в отверстие канала и фиксируется специальными креплениями. Следует учесть, что вентилятор должен соответствовать диаметру отверстия вентиляционного канала и плотно входить в него. Если его размеры больше, чем отверстие в канале, выполняется расширение обычным перфоратором.

В том случае, когда вентилятор меньше отверстия, подбирается гофра или пластиковая труба с нужным размером, которая вставляется в отверстие. Все зазоры и пустоты заделываются монтажной пеной. Излишки пены обрезаются, а место вокруг трубы выравнивается шпатлевкой.

Мощность агрегата выбирается с учетом площади и объема помещения. При наличии слишком большой площади может потребоваться установка еще одного или нескольких вентиляторов. В таких случаях в вентиляционных каналах пробиваются дополнительные отверстия, для устройства которых рекомендуется привлекать специалистов.

Рекомендуется заранее приготовить все необходимое. Кроме вентилятора понадобится ударная дрель, дюбеля, шурупы, сверла, плоскогубцы, отвертка, изолента, карандаш.

Необходимые инструменты и материалы

Основным элементом соединительной конструкции вентилятора со светильником и выключателем является распределительная коробка. Рекомендуется приобрести её с уже установленными зажимами для проводов.

Для подключения потребуются также:

  • электрический провод;
  • выключатель;
  • отвёртка;
  • нож;
  • плоскогубцы;
  • зажимы для проводов.

Если устройство устанавливается уже после ремонта, может понадобиться декоративный пластиковый короб для проводов.

Подключение проводов

Следующий этап – подсоединение питающих проводков. Это нужно сделать перед окончательной фиксацией, чтобы проверить функциональность вытяжки и схемы подключения. Перед установкой выключают рубильники на щитке, обесточивая проводку. Далее, снимают фронтальную панель вентилятора. Внутрь него пропихиваются питающие провода, для этого там есть отверстия и каналы.

Подключение проводов к вентилятору в ванной

Провода подсоединяются к клеммам прибора, которые скрытые защитной крышкой. Питающие провода подгоняются по размеру, с них снимается защитная оболочка. Если нет заземления, достаточно двух проводов: фазы и нуля. У вентиляторов без заземления две клеммы: L – фазный провод и N — нулевой. Провода подсоединяются к клеммам, болты затягиваются. Затем защитная крышка устанавливается на место и проверяется работоспособность механизма. После проверки питание выключают и приступают к фиксации.

Способы подключения

Для решения задачи, как подключить вентилятор в ванной к выключателю, необходимо определиться с одним из способов подсоединения. Наиболее простыми и надёжными из них являются:

  • Схема, при которой светильник и вентилятор включаются одновременно. Главным преимуществом этого варианта подключения является простота и дешевизна. К минусам можно отнести необходимость оставлять свет включённым в ванной комнате на какое-то время для вытягивания влаги после выхода из помещения.
  • Вариант прямого подключения к вентилятору. Он позволяет исключить нерациональную работу — устройство функционирует только тогда, когда это необходимо.
  • Установка вентилятора со встроенным выключателем. Включение и выключение устройства происходит путём тяги шнура. Этот вариант не требует дополнительного подключения к выключателю. Главным недостатком является неудобство использования — конструкция часто монтируется высоко под потолком и дотягиваться до верёвки каждый раз может быть неудобно.

Сейчас большую популярность получили автоматические вентиляторы, подключаемые через светильник. Данные устройства оснащены таймером, который запускает мотор только в определённое время — когда горит свет или после его выключения.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.

Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка.

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Читать далее:  Ванная под дерево дизайн и отделка ванной комнаты деревом

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Пошаговая инструкция по подключению

Проверка вентиляции спичкой

Для правильного соединения проводов важно уметь читать обозначения на клеммах.

Большинство вентиляторов имеют следующую маркировку контактов:

  • N — используется для подключения нулевой жилы;
  • L — предназначен для подсоединения плюсового провода;
  • T — к клемме подключается сигнальный провод в автоматических моделях.

Процесс подключения проходит в 3 этапа:

  1. Подсоединение вентилирующего устройства. Прокладывается двужильный (для моделей с автоматикой — трёхжильный) кабель от вентилятора к распределительной коробке. Для этого в стене пробиваются борозды, в них укладывается кабель, который фиксируется с помощью цементного раствора. Допускается также протягивание провода в гофрированной трубе. Затем жилы кабеля подсоединяются к вентилятору (голубую жилу имеет нулевой провод, белую или коричневую — фазный).
  2. Подключение к выключателю. К одной клемме подключают фазную жилу из сети (входящий контакт), к другой — фазную жилу от вентилятора (выходящий).
  3. Соединение проводов в распределительной коробке. Соединяется нулевая жила из питающей сети с нулевой жилой вентилятора, фазный провод из сети — с жилой, идущей на входящий контакт вентилятора и фазный провод, идущий с выходящего контакта выключателя, с фазной жилой вентилирующего устройства.

После соединения всех проводов нужно проверить работоспособность конструкции и установить крышки на выключатель и распределительную коробку.

Для чего вентилятор в ванной

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры.

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

  • параллельно освещению;
  • отдельным выключателем;
  • через таймер или датчик.

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

  • через датчик открывания двери или движения
  • напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Как подключить вентилятор в ванной к выключателю

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Читать далее:  Пластиковые канализационные колодцы обзор полиэтиленовых и полимерных видов

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Как подключить вентилятор в ванной к выключателю

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

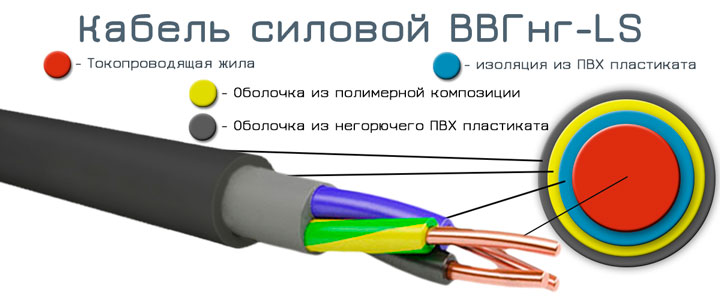

  • кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2кабель ВВГнг-Ls

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

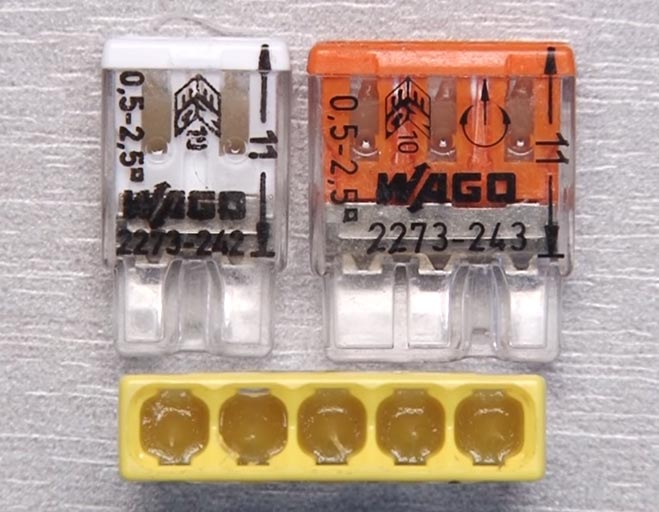

  • клеммники Вагозажимы ваго с пастой для соединения медных и алюминиевых проводов

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

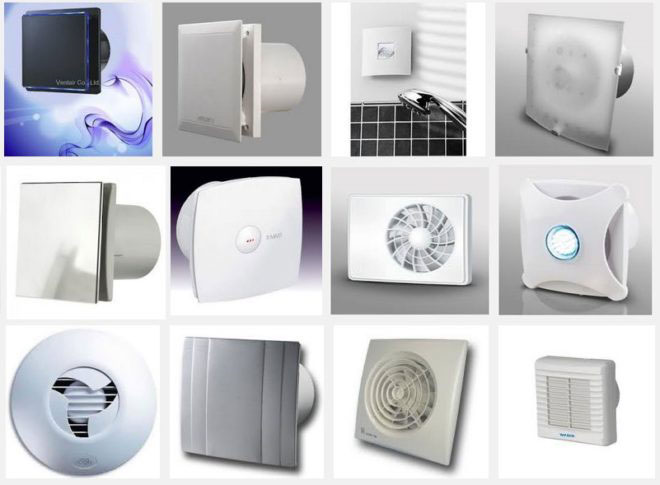

  • сам вытяжной вентилятор с таймеромразновидности вытяжных вентиляторов для ванной и санузла

Как подключить вентилятор в ванной к выключателю

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

У таких вентиляторов с таймером имеется два режима работы:

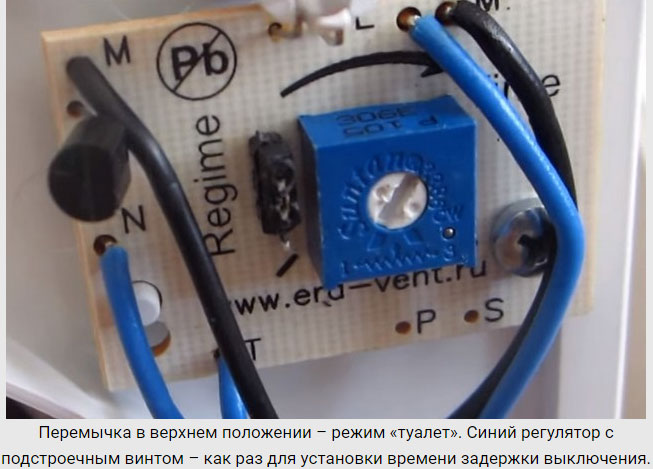

  • туалет — верхнее положение специальной перемычкирежим работы туалет у вентилятора ERA

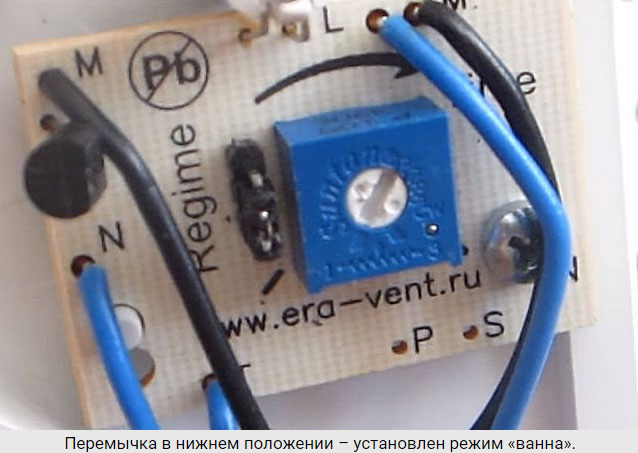

  • ванная — нижнее положение перемычкирежим работы ванная у вентилятора ERA

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

  • один спускается вниз к переключателю (Выкл)
  • второй — это питание приходящее с распредщитка (Гр.Осв)
  • третий — идет на светильники в ванной комнате (Свет)

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

  • T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Как избежать типичных ошибок

Чтобы не случилось короткое замыкание и электрические приборы не вышли из строя, целесообразно доверить подключение специалисту. При самостоятельной установке избежать типичных ошибок во время монтажа помогут следующие рекомендации:

  • борозды в стене следует делать на расстоянии не ближе, чем 10 см от дверных проёмов;
  • при проведении кабеля в гофре необходимо проследить за тем, чтобы она была расположена поперёк вентиляционного отверстия (в противном случае гофра способна создавать препятствие потоку воздуха);
  • после установки выключателя, вентилирующего устройства и распределительной коробки необходимо ещё раз проверить надёжность соединения проводов.

Бытовые вентиляторы для ванной комнаты имеют невысокую мощность, поэтому для их подключения к электросети целесообразно использовать простые зажимы (защёлки).

Установка вентилятора является действенным способом избавления от лишней влажности в ванной комнате. Однако следует иметь в виду, что устройство будет малоэффективно, если отсутствует хорошая тяга в системе вентиляции. Проверить уровень тяги просто — нужно поднести лист из обычной тетради к вытяжке, в работоспособной системе он должен прижаться к решётке.

При подключении чаще всего допускаются следующие ошибки:

  • Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
  • Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной. Важно внимательно выполнять все работы, особенно при креплении на саморезы.
  • Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм. Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Как подключить вентилятор в ванной, туалете и на кухне

Если такие проблемы имеют место, тогда необходимо обязательно проверить исправность и работоспособность естественной вентиляции. С этой целью зажигается спичка и подносится к вентиляционной решетке. Когда огонек очень быстро гаснет или отклоняется в направлении решетки, это означает, что вентиляционный канал находится в исправном состоянии.

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Читать далее:  Розетка для стиральной машины в ванной принципы установки

Виды вентиляторов

В туалете и ванной комнате находятся стеновые каналы-воздуховоды. Они осуществляют приточно-вытяжную вентиляцию естественным (пассивным) способом. Она является недостаточной для быстрого вентилирования этих комнат. Эффективность вентиляции увеличивается с помощью правильно установленного вытяжного вентилятора.

Перед тем как установить прибор своими руками, необходимо убедиться, что в канале есть движение воздуха: поднести к его отверстию спичку или лист бумаги.

Виды вентиляторов для ванны

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

Как подключить вентилятор в ванной к выключателю

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

  1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
  2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
  3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия.

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

  • при включении вытяжки одновременно с освещением;
  • при использовании отдельного выключателя для вытяжки;
  • при использовании двухклавишного выключателя;
  • при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

  1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
  2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
  3. К входной клемме выключателя нужно подключить фазный провод сети.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
