Выбор автомата по мощности нагрузки и проводки, вводный автомат

Нагрузка электросети

Возможные проблемы проще понять на конкретном примере. Исходные данные:

• стандартное питание с переменным напряжением U = 220 В;
• в квартире старая алюминиевая проводка (сечение 2,5 мм кв.);
• ампераж автомата – 30 А;
• подключают 6 конвекторов по 750 Вт и один утюг 850 Вт.

Расчет:

• суммарная мощность (Р) потребителей – 5 350Вт;
• ток (I) в цепи вычисляют по формуле I = P/U = 5 350 / 220 = 24,32 А).

Автомат в такой ситуации не сработает (30{amp}gt;24,32А). Такой ток сильно нагреет алюминиевый провод, расплавит изоляцию. Разрушенную коротким замыканием цепь придется восстанавливать, что затруднено при монтаже сетей внутри строительных конструкций. В худшей ситуации пожаром будет уничтожены значительные материальные ценности.

Отдельные рабочие операции упрощают, пользуясь специализированными калькуляторами. Такие программы предоставляют бесплатно информационные и справочные сайты. Но подбор автомата по мощности придется делать на основе реального оснащения.

Типовой алгоритм:

• уточняют исходные данные потребления отдельных устройств;
• распределяют по группам, уточняют суммарные значения;
• полученные результаты используют для выбора средств защиты.

Этим параметром обозначают сохранение функциональности при кратном превышении токовых нагрузок (раз):

• B (3-5);
• C (5-10);
• D (40-50).

Табличный способ

В справочных материалах указывают сколько нагрузочной мощности можно применить, если автоматы устанавливать в разных сетях питания. Пример для модели на 2 А (значения в кВт):

• 220 В, 1 (2) полюса, однофазное подключение – 0,4;
• 380 В, 3 пол., «треугольник» – 2,3;
• 380 В, 4 пол., «звезда» – 1,3.

Результат необходимо повысить до ближайшего в модельном ряду значения для надежности.

Графический способ

В это методике применяют аналогичные принципы. Но проверочные параметры представлены в наглядной графической форме.

Нюансы выбора

В любом случае выбор автоматического выключателя по току (мощности) делают с запасом. Специалисты рекомендуют применять повышающий коэффициент 1,4-1,6. Одновременно проверяют способности проводки выдержать максимальную нагрузку.

Сечение проводника, мм кв.		Допустимая мощность нагрузки, Вт		Номинал выключателя, А
Медь	Алюминий	220 А, 1 фаза	380 В, 3 фазы
1,5	2,5	2 200	5 300	10
2,5	4	4 400	10 500	20
4	6	5 500	13 200	25

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

• S = U *I;
• P = U * I * cos ϕ;
• Q = U * I * sin ϕ.

Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

При подключении конденсатора к сети переменного тока происходит обмен энергией в обоих направлениях. Этот процесс не сопровождается полезной работой.

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Вы можете приобрести АВ с номиналом короткого замыкания: 3 000, 4 500, 6 000, 10 000 Ампер. Выбор АВ с нужным номиналом зависит от длины кабельной или воздушной линии от ТП (Трансформаторной подстанции) до вашего дома, квартиры или коттеджа.

Если ТП располагается рядом, то токи КЗ очень велики, поэтому нужно приобретать автомат с отсечкой 10 000 А. В частном секторе домовладений большая протяженность воздушных линий электропередач, поэтому нужно использовать автоматический выключатель с током КЗ – 4 500 А. В других случаях усредненную величину – 6 000 А.

Электромагнитный расцепитель

В – происходит размыкание цепи, когда номинальный ток превышается в 3 – 5 раз;

С – превышается в 5 – 10 раз;

D – превышается в 10 – 20 раз.

Чтобы выбрать АВ по мощности (Р) нужно рассчитать по формуле ток нагрузки, затем по полученным данным выбрать автомат большего значения.

Пример выбора автоматического включателя

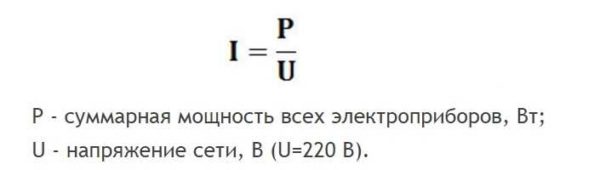

I = P/U

I – потребляемый ток;

P – общая мощность потребителей;

U – напряжение в сети.

I = 3 620/220 = 16,4А

Как видите потребляемый ток нагрузки равен 16,4 А. И сходя из этого можно подобрать АВ. Автомат на 16 А можно взять, но он будет работать на самом пределе. Любой автомат устроен так, что указанный номинальный ток загрублен на 13 % и при перегрузке он какое-то время будет работать. Зачем брать АВ, который будет работать на пределе. Нужно брать с запасом. Следующий номинал АВ – 20 А.

Посмотрите таблицу мощностей для выбора АВ по номиналу.

Таблица 2.

Тип подключения	Однофазное 220 В,	Трехфазное (треугольник), 380 В	Трехфазное (звезда), 220 В
Номинал автомата, А
1	200 Вт	1 100 Вт	700 Вт
2	400 Вт	2 300 Вт	1 300 Вт
3	700 Вт	3 400 Вт	2 000 Вт
6	1 300 Вт	6 800 Вт	4 000Вт
10	2 200 Вт	11 400 Вт	6 600 Вт
16	3 500 Вт	18 200 Вт	10 600 Вт
20	4 400 Вт	22 800 Вт	13 200 Вт
25	5 500 Вт	28 500 Вт	16 500 Вт
32	7 000 Вт	36 500 Вт	21 100 Вт
40	8 800 Вт	45 600 Вт	26 400 Вт
50	11 000 Вт	57 000 Вт	33 000 Вт
63	13 900 Вт	71 800 Вт	41 600 Вт

Промышленность изготавливает определенные сечения провода или кабеля. Каждое сечение проводника имеет определенную нагрузку по току. С помощью определенного сечения так же можно подобрать автоматический выключатель (АВ) по номиналу. Если вы не уверены в сечении определенного провода или кабеля, то это дело можно вычислить с помощью формулы.

Легче всего использовать таблицу, где вы сразу определите, какой АВ вам нужен. В таблице данные без учета длины провода (кабеля).

Таблица 3.

Ток автомата, А	Сечение провода, мм²		Мощность, кВт
	Медь	Алюминий	220 В	380 В (cos φ = 0,8)
5	1	2,5	1,1	2,6
6	1	2,5	1,3	3,2
10	1,5	2,5	2,2	5,3
16	1,5	2,5	3,5	8,4
20	2,5	4	4,4	10,5
25	4	6	5,5	13,2
32	6	10	7	16,8
40	10	16	8,8	21,1
50	10	16	11	26,3
63	16	25	13,9	33,2

Главное в подборе АВ и сечение провода (кабеля), чтобы ток автоматического включателя был меньше, чем допустимый ток проводника.

Заключение

Как правильно выбирать АВ вы узнали из этой статьи. Перед покупкой автоматических включателей вы уже должны знать, какие производители изготавливают качественный товар. Выбирайте только проверенные фирмы.

Подбор автоматических выключателей, прежде всего, происходит на основании мощности, которую должна выдерживать домашняя электросеть.

Чем важен выбор автомата по мощности нагрузки:

1. При несоответствии этого показателя данным АВ постепенно нагревается проводка.
2. Постоянный нагрев приводит к тому, что изоляционный слой плавится. Это создает сразу две проблемы: токсичное задымление и риск возгорания.
3. На фоне плавления изоляции появляется короткое замыкание. АВ наконец срабатывает (чего не произошло раньше, поскольку устройство подобрано неправильно), однако в квартире уже мог распространиться огонь, а тем более дым.

Первый вариант максимально доступный. Необходимо учесть общую мощность сети, то есть совокупность мощностей одновременно включенных электроприборов. Учитываются даже небольшие осветительные лампы, подогрев пола, если таковой имеется, бытовая кухонная техника и развлекательные электрические устройства. Полученная цифра должна быть выражена в кВт.

Пример, как проводить расчет мощности:

• стиральная машина – 700 Вт;
• электроплита – 2,5 кВт;
• СВЧ – 1,8 кВт;
• 5 лампочек – 600 Вт;
• холодильник – 400 Вт;
• телевизор – 200 Вт;
• ПК – 550 Вт;
• пылесос – 1 кВт.

Для чего нужны защитные автоматы и как они работают

Устройства данной категории способны регистрировать чрезмерное потребление электрической энергии. Это происходит при коротком замыкании либо подключении мощных или реактивных нагрузок. В подобных ситуациях защитный автомат отключает источник питания 220 (380) V без вмешательства со стороны пользователя.

Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.

Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

• Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
• Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

Какие бывают автоматы защиты

Кроме сечения при выборе подходящей кабельной продукции обращают внимание на реальные условия эксплуатации. Нормированные значения приведены для нагрева до температуры не выше 60°C. При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий.

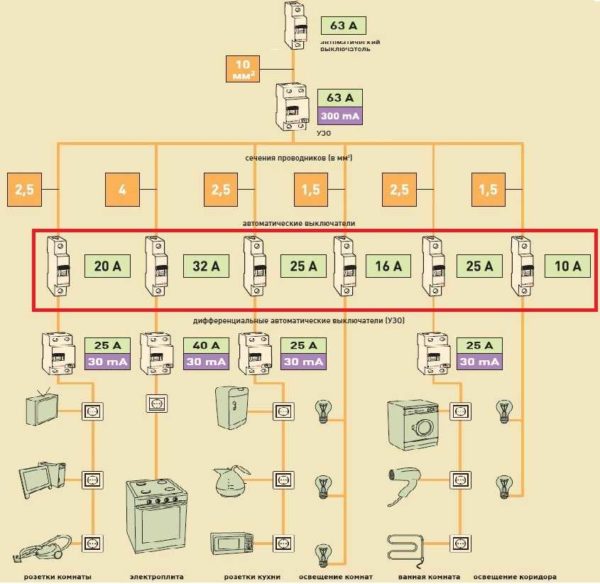

Внимательно проверяют все части электрической сети. Базовое правило – надежная защита с учетом показателей участка с худшими параметрами. Следует учитывать, что медь рассчитана при одинаковом сечении на большие нагрузки по сравнению с алюминием. Определенное значение имеет чистота металла. По мере увеличения примесей ухудшается проводимость, увеличиваются потери на бесполезный и опасный нагрев.

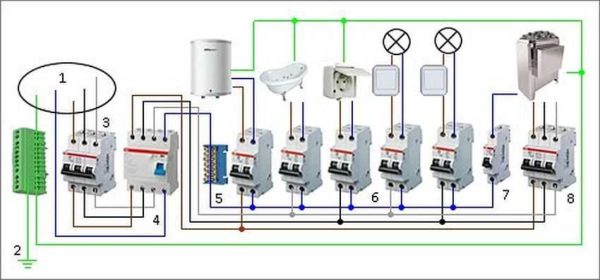

В таких объектах недвижимости для создания качественной системы электропитания применяют следующие типовые решения:

• вводный автомат нужно поставить до счетчика;
• за прибором контроля монтируют общее устройство защитного отключения (УЗО);
• далее оснащают автоматическими выключателями (АВ) отдельные линии.

УЗО предотвращает аварии, которые провоцируют токи утечки. В некоторых ситуациях препятствует поражению электрическим током. Однако комплексные защитные мероприятия выполняют с помощью автоматических выключателей. Обязательно применяют эффективное заземление.

Как правило, на кухне удобно ставить несколько групп для равномерного распределения нагрузок. Особенно внимательно рекомендуется подбирать распределение мощных потребителей:

• варочные панели;
• духовые шкафы;
• котлы отопления, бойлеры, проточные нагреватели;
• электрические конвекторы, тепловые пушки;
• кондиционеры.

Приведу пример:

• Бытовая электроплита на 220 вольт. Потребляемая мощность 5000 ватт (5 КВатт).
• Ток нагрузки можно рассчитать по закону Ома.
• Iнагрузки=5000Вт÷220 вольт=22,7 Ампера.

Вывод: На линию для электропитания этой электроплиты нужно установить автомат защиты не менее 23 Ампер. Таких автоматов в продаже нет, поэтому выбираем автомат с большим ближайшим номиналом в 25 Ампер.

Для расчета токовой нагрузки группы потребителей вводится так называемый коэффициент спроса. Коэффициент спроса (Кс) определяет вероятность одновременного включения всех потребителей в группе в течение длительного промежутка времени. Кс=1 соответствует одновременной работе всех электроприборов группы.

Понятно, что включение и работа всех электроприборов в квартире практически не бывает. Есть целые системы расчета коэффициента спроса для домов, подьездов. Для каждой квартиры коэффициент спроса различается для отдельных комнат, отдельных потребителей и даже для различного стиля жизни жильцов. Например, коэффициент спроса для телевизора обычно равен 1,а коэффициент спроса пылесоса равен 0,1.

Поэтому для расчета токовой нагрузки и выбора автомата защиты в группе электропроводки коэффициент спроса влияет на результат. Расчетная мощность группы электропроводки рассчитывается по формуле:

• P(расчетная)=К(спроса)×P(мощность установочная).
• I (ток нагрузки)=Р (мощность расчетная)÷220 вольт.

• Расчетная Мощность в сети расчитавается следующим образом:
• 480×0,7 75 160 150 380 1000 400 700×0,3=2711,ВТ
• К(спроса) квартиры=2711÷3345=0,8
• Ток нагрузки:
• 3345÷220×0,8=12Ампер.
• Соответственно выбираем автомат защиты на шаг больше:16Ампер.

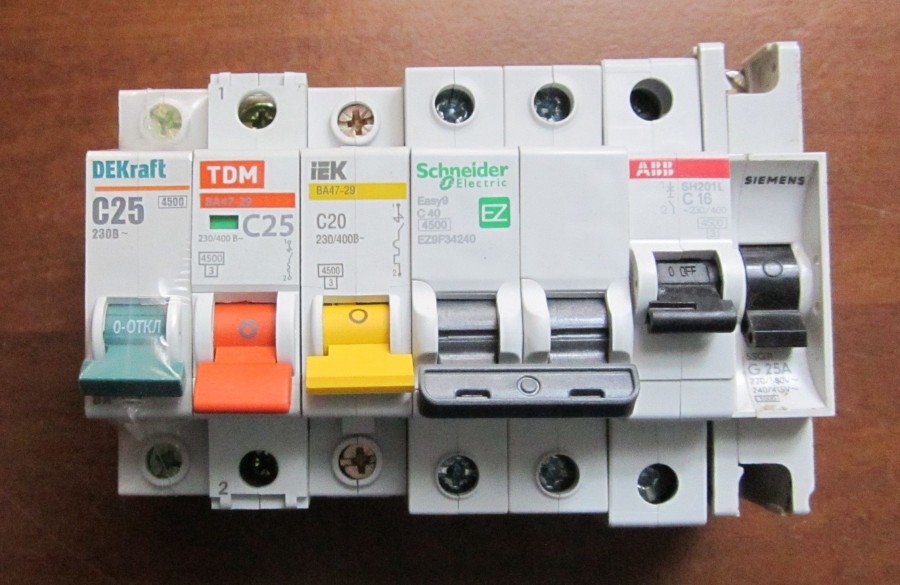

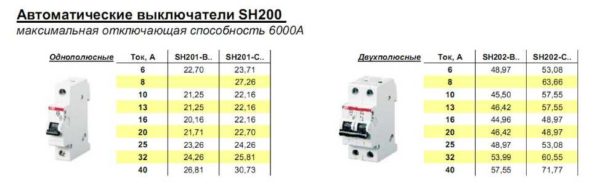

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

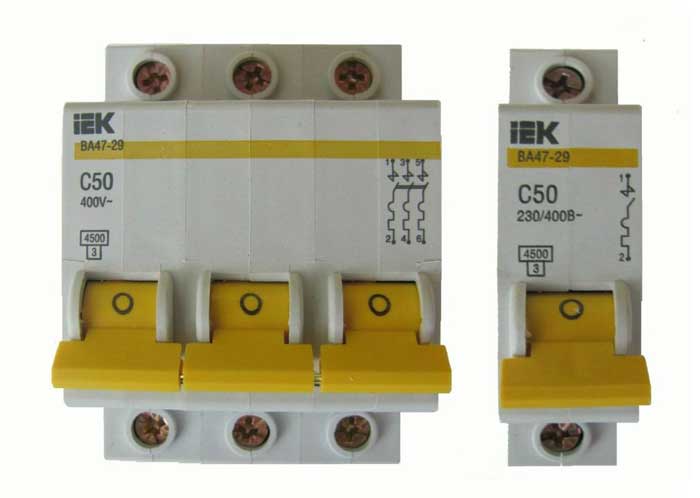

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении.

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Подбор номинала автоматического выключателя по сечению провода

Основной функцией АВ является защита электропроводки. По этой причине сначала обеспечивают соответствие номинала выключателя в амперах, сечения и материала (медь, алюминий) жил кабеля.

Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.

Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.

Однако при подключении станка или другой техники с электроприводом придется учесть индуктивную компоненту. Аналогичным образом действуют при наличии в цепи конденсатора.

Формулы и пояснения:

• P = S * cos ϕ;
• Q = S * sin ϕ;
• S = P/ cos ϕ;
• ϕ – угол между векторами P и S (фазовый сдвиг).

Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).

Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.

В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):

• А – 30% (20-30);
• B – 200% (4-5);
• C – 5 раз (1,5);
• D – 10 раз (0,4).

Соответствующие режимы учтены при создании профильных стандартов. Чтобы предотвратить ошибочное отключение, надо выбирать подходящий тип автомата.

Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.

Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.

Вычислить силу тока можно следующим образом:

• P/U – постоянные источники питания, резистивные нагрузки;
• P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
• P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.

Измерить реальные напряжения можно с помощью мультиметра. Методика выполнения рабочих операций приведена в официальной инструкции производителя.

Выбор сечения жил

Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.

Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:

• уточняют схему подключения потребителей;
• собирают паспортные данные техники, измеряют напряжение;
• по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
• для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
• определяют кабельную продукцию с подходящим сечением проводника.

Если сети установлены в штробах и закрыты штукатуркой, разборка слишком затруднена. В этом случае применяют подбор автомата по сечению кабеля. Начинают с оценки нагрузочных способностей имеющихся линий. Полученный результат используют для оценки подходящих моделей защитных устройств. Далее распределяют потребителей по группам с учетом суммарной мощности (совместного использования).

Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.

Однако в некоторых ситуациях лучше выбрать автоматический выключатель на 20А. Этим обеспечивают относительно меньшее время на отключения питания при росте тока (повышении температуры) биметаллическим разъединителем. Такая предосторожность поможет сохранить в целостности обмотки электродвигателя при блокировке вращения ротора заклинившим приводом.

Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников. Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным.

1000 Вт / (220 В х 0,95) = 4,78 А

Сечение жилы, кв.мм	Допустимый ток, А	Макс. мощность нагрузки, кВт	Ток автомата, А	Возможные потребители
1,5	19	4,2	16	Освещение, сигнализация
2,5	27	6,0	25	Розеточная группа, тёплый пол
4	38	8,4	32	Кондиционер, водогрейка
6	46	10,1	40	Электроплита, духовка

Пример выбора автоматического выключателя

В современной квартире используются все перечисленные выше устройства (совокупной мощностью 7,75 кВт) и дополнительно следующие наименования (показатели указаны в кВт).

• чайник – 1,2;
• духовка – 1,2;
• обогреватель – 1,4.

Суммарная нагрузка на электросеть – 11,55 кВт. Как выбрать АВ таком случае:

1. Вычислить номинал, используя формулу Ома. 11500/220 = 52,5 А.
2. Подобрать проводник, который соответствует показателю 52,5 А или выше. В зависимости от производителя, ДДТ с таким номиналом может выдерживать алюминиевая жила 10 мм или 16 мм.
3. Так как электросеть бытового пользования, подбирается АВ типа C.

Дополнительные материалы по теме: Таблица для выбора автоматических выключателей для однофазной и трехфазной сети

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Сечение (ал. жилы), мм
16	До 2,8	1,5
25	2,8–4,5	2,5
32	4,5–5,8	4
40	5,8–7,3	6
50	7,3–9,1	10
63	9,1–11,4	16
80	11,4–14,6	25
100	14,6–18	35
125	18–22,5	50
160	22,5–28,5	70

Номинальный ток АВ	Мощность, кВт.	Сечение, мм
16	0–7,9	1,5
25	8,3–12,7	2,5
32	13,1–16,3	4
40	16,7–20,3	6
50	20,7–25,5	10
63	25,9–32,3	16
80	32,7–40,3	25
100	40,7–50,3	35
125	50,7–64,7	50

Чтобы избежать возгораний и выхода из строя электротехнике, лучше доверять проект подключения электросетей профессионалам. Они учтут такие важные аспекты, как номинальный ток, максимальная мощность одновременно включенных приборов, сечение кабеля, схема подключения в щитке и т.д. Рекомендуется заказывать такой проект не только при строительстве частного дома, но и при ремонте квартир советской постройки.

При расчете нагрузки электросети нужно помнить, что расчет токовой нагрузки (величина силы тока в сети, при работе электроприбора) отдельного бытового прибора (потребителя) и группы из нескольких потребителей отличаются друг от друга.

Кроме этого расчет нагрузки при однофазном электропитании (220 вольт) отличается от расчета трехфазного электропитания (380 вольт). Начнем разбирать расчет нагрузки электросети в однофазной сети с рабочим напряжением 220 Вольт.

ТОП-5 моделей автомата на рынке в текущем году

Подбирая АВ, необходимо учитывать рейтинг производителей подобных устройств.

Самые лучшие автоматы (точнее, их производители) на сегодняшний день:

• Schneider Electric. Французская фирма. Автоматы ее производства давно испытаны в российских условиях, служат долго и отличаются надежностью.
• General Electric. Недостаток – высокая цена, зато надежность и качество исполнения также на высоте. Американский производитель выпускает отличные АВ для трехфазных сетей.
• Siemens. Низкая цена, но качество хуже, чем у двух лидеров, представленных выше. Тяжело найти приборы в продаже. Изначально бренд был немецким, затем его приобрели американцы. Надежность АВ и средняя стоимость делают компанию такой популярной.
• Контактор. Лучший бренд из российских, однако цены кусаются. Лучше приобрести автоматы европейского производства, хотя Контактор – хорошее решение для слабонагруженных сетей.
