Как собрать ветрогенератор своими руками из стиральной машины

Ветрогенератор как источник электроэнергии

Ветрогенераторы редко используют в качестве главных источников электроэнергии, а вот как дополнительные или альтернативные они идеальны.

Это хорошее решение для дач, частных домов, расположенных в местностях, где часто бывают проблемы с электричеством.

Сборка ветряка из старых бытовых приборов и металлолома – это реальные действия для защиты планеты. Мусор – настолько же актуальная экологическая проблема, как и загрязнение окружающей среды продуктами сгорания углеводородов

Самодельный ветрогенератор из шуруповерта, автомобильного генератора или двигателя стиральной машины обойдется буквально в копейки, зато поможет сэкономить приличные суммы на счетах за энергоресурсы. Это неплохой вариант для рачительных хозяев, которые не хотят переплачивать и готовы приложить некоторые усилия для сокращения расходов.

Нередко для изготовления ветряков своими руками используют автомобильные генераторы. Они не так привлекательно выглядят, как конструкции промышленного производства, зато вполне функциональны и покрывают часть потребностей в электроэнергии

Стандартный ветрогенератор состоит из нескольких механических устройств, функция которых заключается в преобразовании ветровой кинетической энергии в механическую, а после – в электрическую. В большинстве своем современные модели оснащены тремя лопастями для увеличения КПД и начинают работать, когда скорость ветра достигает хотя бы 2-3 м/с.

Скорость ветра – принципиально важный показатель, от которого напрямую зависит мощность установки. В технической документации к ветрогенераторам промышленного производства всегда указываются номинальные параметры скорости ветра, при которых установка работает с максимальным КПД. Чаще всего этот показатель составляет 9-10 м/с.

Главные достоинства ветра как источника энергии – возобновляемость и неичерпаемость. Люди издавна изобретают различные приспособления, позволяющие рационально использовать силу стихии, и ветрогенератор – одна из удачных попыток обуздать ветер

Есть также и параметры предельно допустимой скорости ветра – 25 м/с. При таких показателях КПД ветряка уже существенно снижается, т.к. лопасти установки меняют положение. Если речь идет о самодельной конструкции, трудно определить ее технические характеристики. Имеет смысл ориентироваться на усредненные показатели и рассчитать количество энергии, необходимое для основных нужд.

Сборка ветряка из старых бытовых приборов и металлолома – это реальные действия для защиты планеты. Мусор – настолько же актуальная экологическая проблема, как и загрязнение окружающей среды продуктами сгорания углеводородов

Нередко для изготовления ветряков своими руками используют автомобильные генераторы. Они не так привлекательно выглядят, как конструкции промышленного производства, зато вполне функциональны и покрывают часть потребностей в электроэнергии

Главные достоинства ветра как источника энергии – возобновляемость и неичерпаемость. Люди издавна изобретают различные приспособления, позволяющие рационально использовать силу стихии, и ветрогенератор – одна из удачных попыток обуздать ветер

Есть также и параметры предельно допустимой скорости ветра – 25 м/с. При таких показателях КПД ветряка уже существенно снижается, т.к. лопасти установки меняют положение. Если речь идет о самодельной конструкции, трудно определить ее технические характеристики.

Читать далее:  Как обшить потолок гипсокартоном правильно: делаем обшивку своими руками

Имеет смысл ориентироваться на усредненные показатели и рассчитать количество энергии, необходимое для основных нужд.

Плюсы и минусы

Установка ветрогенератора рентабельна, если скорость ветра достигает 4 м/с. В этом случае можно обеспечить практически все потребности:

  • Прибор мощностью 0,15-0,2 кВт позволит перевести на эко-энергию освещение комнат. Можно будет также подключить компьютер или телевизор.
  • Ветроустановка мощностью 1-5 кВт хватит для обеспечения работы основной бытовой техники, включая холодильник и стиральную машину.
  • Для автономной работы всех приборов и систем, включая отопительную, нужен ветряной генератор мощностью 20 кВт.

При проектировании и сборке ветряка из двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору. Требуются аккумуляторы и контроллер заряда, т.к. электроприборы нуждаются в напряжении 220В.

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии. Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям. Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей. Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

  • ротор с лопастями;
  • редуктор, который будет регулировать скорость вращения ротора ветряка;
  • кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
  • аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
  • инвертор для трансформации тока;
  • хвостовая часть, с помощью которой установка поворачивается по ветру;
  • мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени. Не проще ли сразу купить готовую ветроустановку? Да, это проще, но обойдется в десятки раз дороже, чем самодельный ветряк.

Галерея

Как собрать ветрогенератор своими руками из стиральной машины

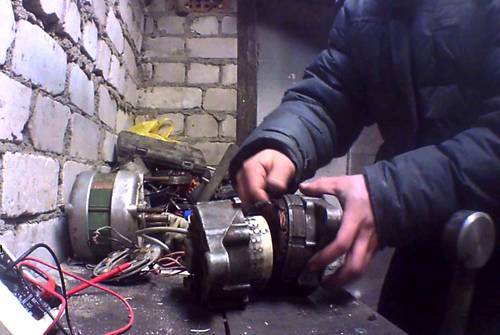

Двигатель для изготовления ветряка

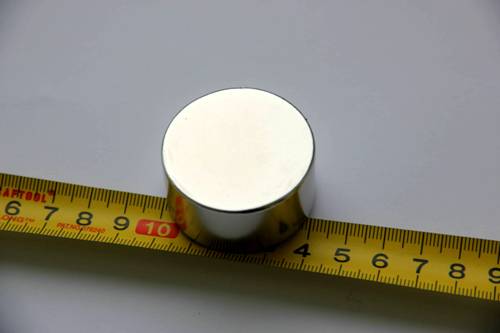

Неодимовые магниты для сборки ветряка

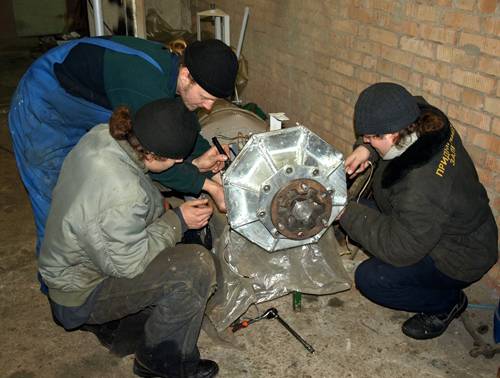

Сборка ротора самодельного ветрогенератора

Распечатанный шаблон для крепления катушек

Если заказать готовую ветряную станцию с монтажом, придется заплатить 70-80 тысяч рублей. Зато ветрогенератор, собранный из двигателя стиральной машины, будет стоить не больше 3.5 тысяч рублей. Разница в цене настолько ощутимая, что решение заняться самостоятельной сборкой и установкой ветряка кажется целесообразным. В результате можно получить прибор мощностью 2,5 кВт, и этого вполне достаточно для работы домашней техники.

Выбирая модель ветрогенератор для частного дома следует учитывать необходимую мощность, обеспечивающую работу приборов и оборудования с учетом графика и периодичности включения. Она определяется путем ежемесячного учета потребляемой электроэнергии. Дополнительно значение мощности может определяться в соответствии с техническими характеристиками потребителей.

Читать далее:  Как встроить посудомоечную машину в готовую кухню

Следует учитывать и тот фактор, что питание всех электроприборов осуществляется не напрямую от ветрогенератора, а от инвертора и комплекта аккумуляторных батарей. Таким образом, генератор мощностью в 1 кВт способен обеспечить нормальное функционирование аккумуляторов, питающих четырехкиловаттный инвертор.

При выборе конструкции ветряного двигателя учитываются следующие факторы:

  • Направление вращения ветряного колеса — вертикальное или горизонтальное.
  • Форма лопаток для вентилятора может быть в виде паруса, с прямой или криволинейной поверхностью. В некоторых случаях используются комбинированные варианты.
  • Материал для лопаток и технология их изготовления.
  • Размещение вентиляторных лопастей с различным наклоном, относительно потока проходящего воздуха.
  • Количество лопастей, включенных в вентилятор.
  • Необходимая мощность, передаваемая от ветряного двигателя к генератору.

Кроме того, необходимо учесть среднегодовую скорость ветра для конкретной местности, уточненную в метеослужбе. Уточнять направление ветра не требуется, поскольку современные конструкции ветрогенераторов самостоятельно поворачиваются в другую сторону.

Для большинства местностей Российской Федерации наиболее оптимальным вариантом будет горизонтальная ориентация оси вращения, поверхность лопаток криволинейная вогнутая, которую воздушный поток обтекает под острым углом. На величину мощности, забираемой от ветра, влияет площадь лопасти. Для обычного дома вполне достаточно площади 1,25 м 2 .

Число оборотов ветряка зависит от количества лопастей. Быстрее всего вращаются ветрогенераторы с одной лопастью. В таких конструкциях для уравновешивания используется противовес. Следует учитывать и тот факт, что при низкой скорости ветра, ниже 3 м/с, ветряные установки становятся неспособными забирать энергию. Для того чтобы агрегат воспринимал слабый ветер, площадь его лопастей должна быть увеличена как минимум до 2 м 2 .

Основное преимущество ветряных электростанций – это их автономность.

Главные технические минусы оборудования этой разновидности – зависимость от погоды (кроме силы ветра влияет также снег и дождь) и сравнительно небольшая мощность, значение которой в среднем не превышает нескольких сотен Ватт. Требуют обязательного применения промежуточной буферной аккумуляторной батареи, которая требует замены через несколько лет службы.

При сравнении с дизель-генераторами уступают им по продолжительности работы, но зато не требуют подвоза топлива и выполнения сложных и дорогостоящих мероприятий по пожарной безопасности его хранения.

Которые в средних широтах реально работают максимум пять месяцев, заметно превосходит тем, что функционируют круглый год.

При существующих тарифах на электроэнергию не дают существенного выигрыша по приведенным затратам, однако не оказываются убыточными.

Изготовители ветровых электростанций большое значение уделяют их внешнему оформлению. Так что наличие этого агрегата на загородном участке не только свидетельствует о “технической продвинутости” его обладателя, но и может стать важным элементом дизайна и наглядной демонстрации заботы об окружающей среде.

О эстетических параметрах можно судить по рисунку 6.

Рис. 6. Горизонтальный ветрогенератор Condor Home отечественного производства

Заключение.

Ветровые электростанции могут считаться полноценным альтернативным источником электрической энергии. С учетом типовых климатических условий большинства местностей нашей страны малые ветрогенераторы имеет смысл комбинировать в единую систему с солнечной батареей и дизельным генератором. В этом случае они вполне могут стать эффективным автономным вспомогательным средством выработки электроэнергии на даче или в загородном доме.

Читать далее:  Потолочная розетка под люстру: монтаж розетки на потолок

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота.

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической .

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Как собрать ветрогенератор своими руками из стиральной машины

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

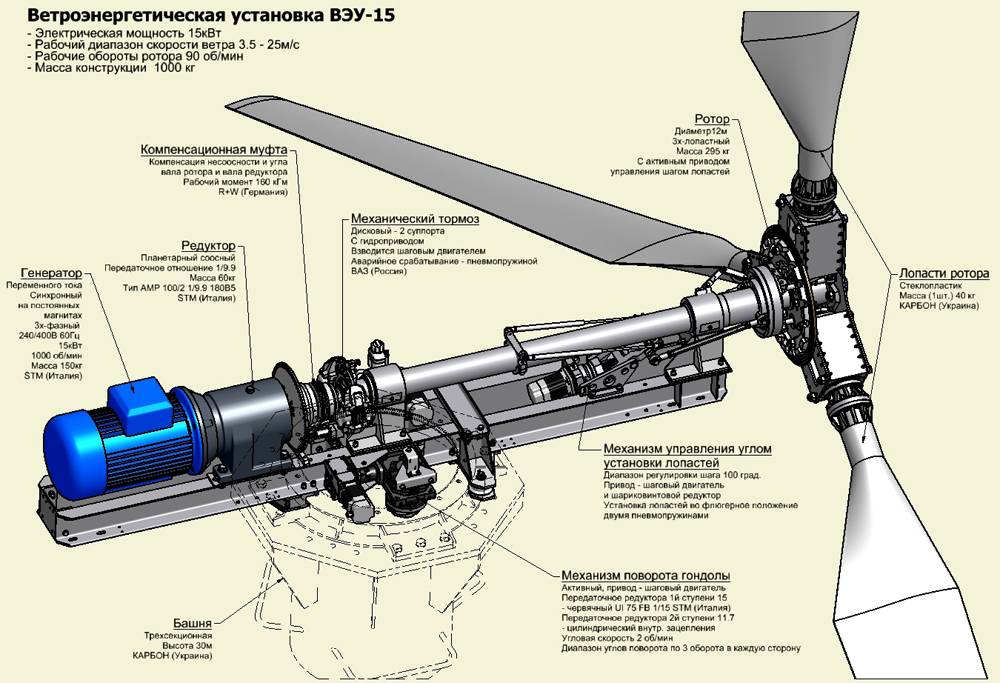

Пример схемы покупной модели

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

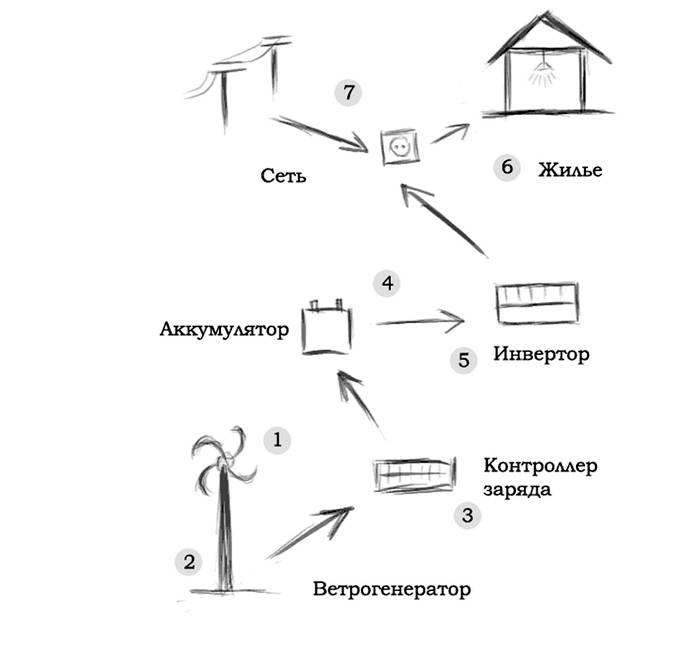

Простая схема работы

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

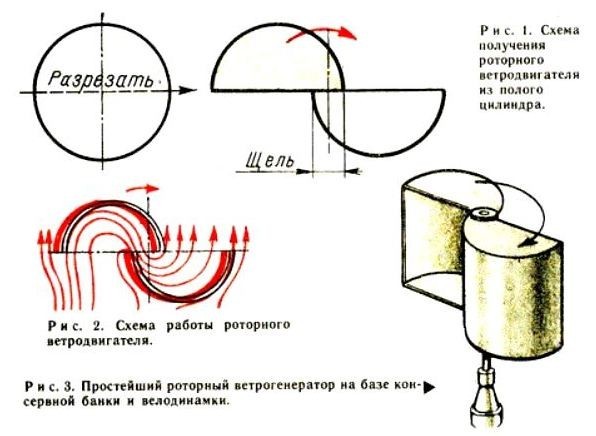

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

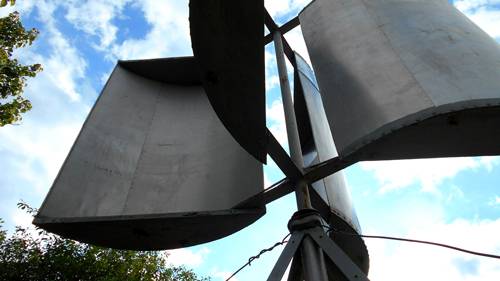

Вариант ротора Савониуса

Вариант ротора Савониуса

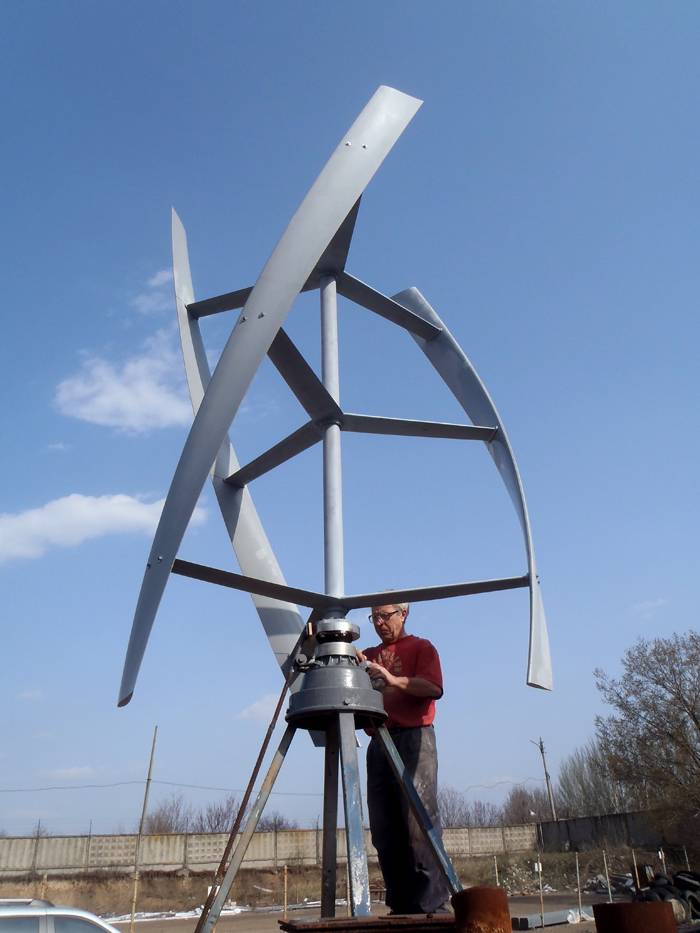

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье
Разновидность ветрового генератора Дарье
[list type=»check»]

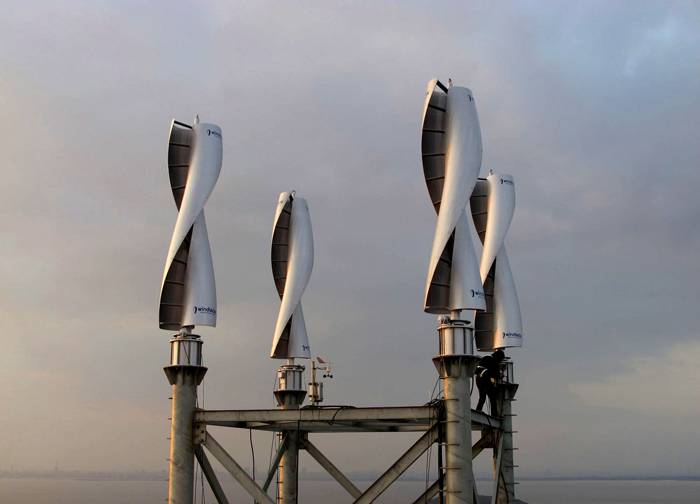

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

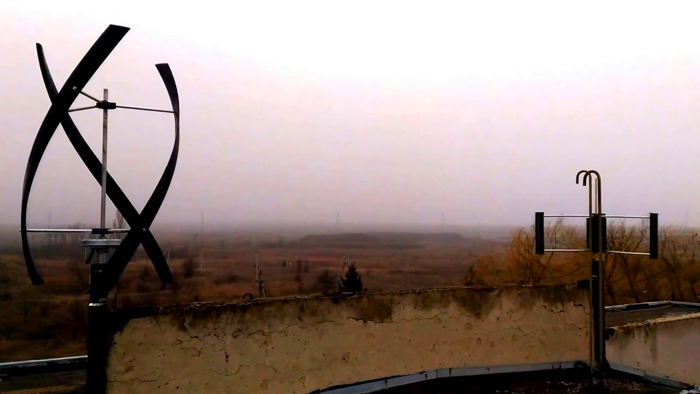

Геликоидный

Геликоидный

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Как собрать ветрогенератор своими руками из стиральной машиныУЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

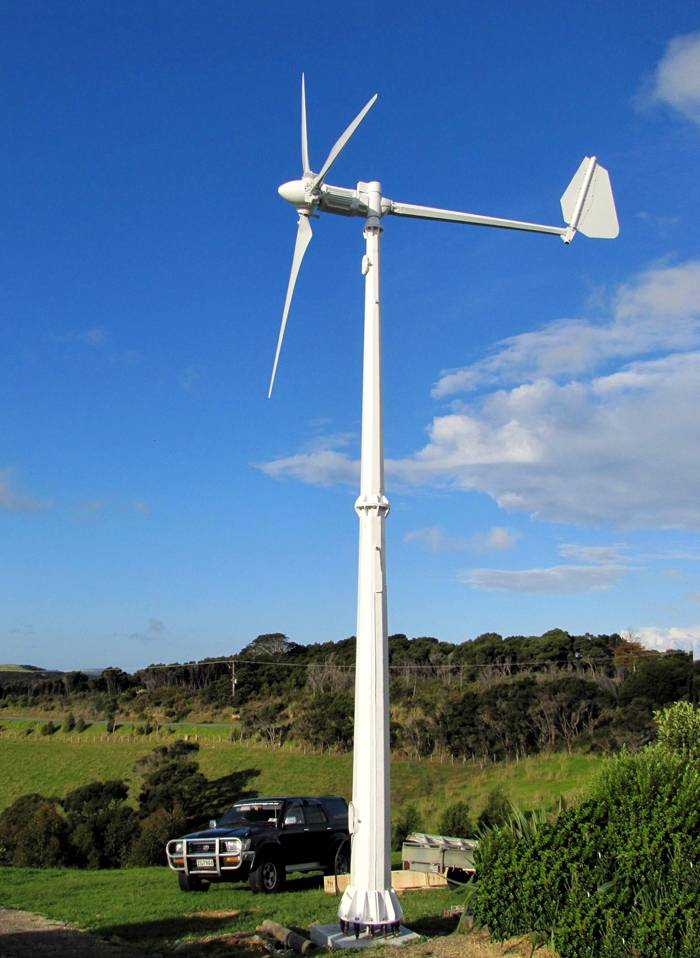

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Любой ветряной генератор состоит из нескольких типовых укрупненных блоков. Агрегат обязательно содержит турбину, которая вращается под действием воздушного потока, непосредственно или чаще всего через повышающий редуктор передает создаваемый момент на вал электрического генератора. Ротор вращается внутри статора на основе неодимовых магнитов, в результате чего вырабатывается электрическая энергия.

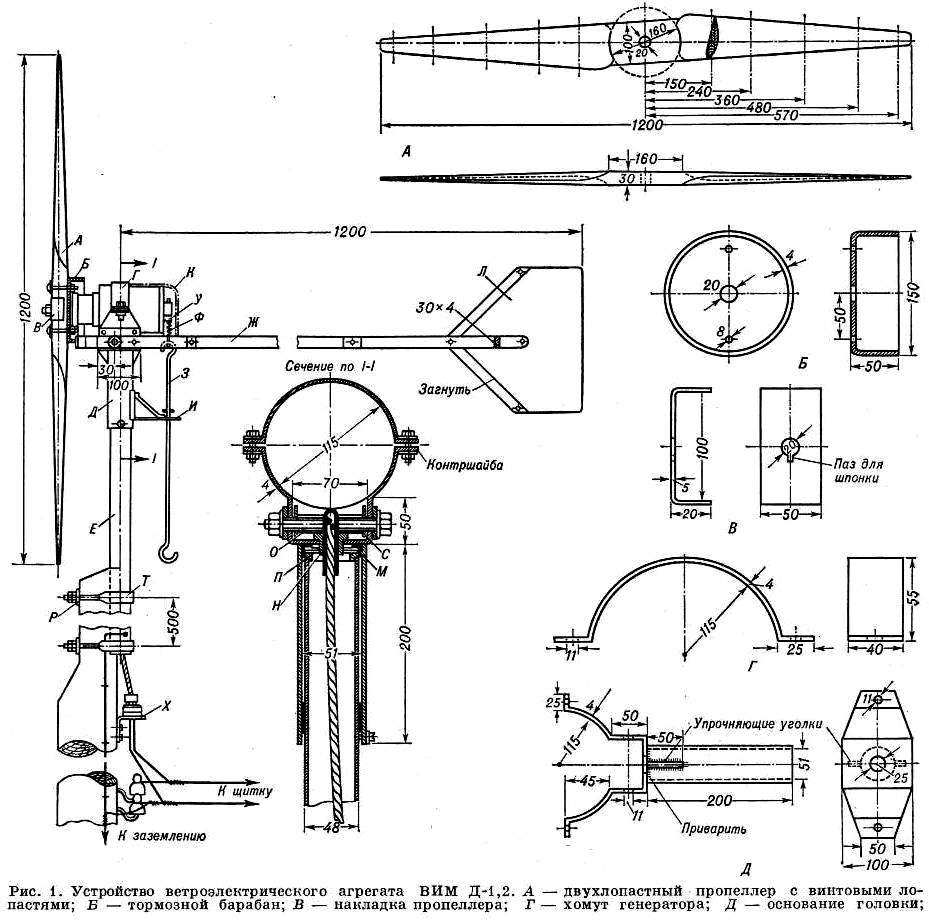

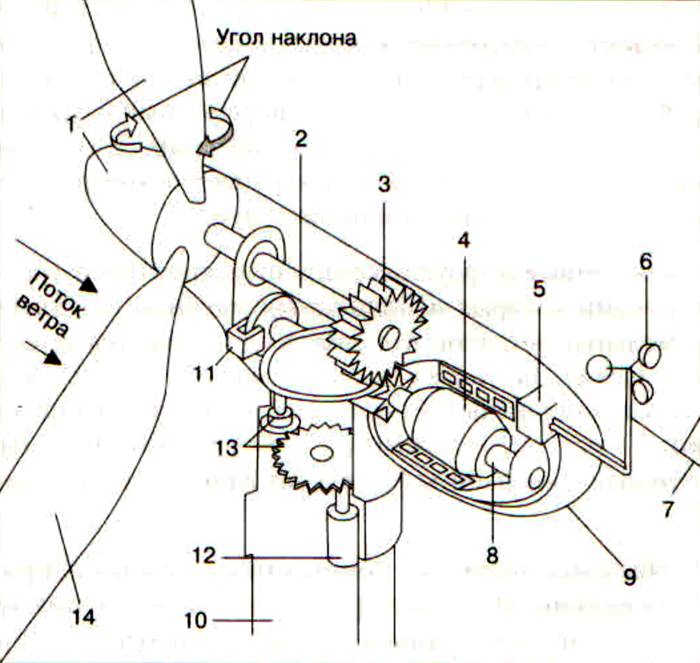

Конструкция ветряного генератора небольшой мощности показана на рисунке 1.

Рис. 1. Конструкция самодельного ветрового генератора

Вырабатываемая ветряным генератором электрическая энергия поступает в промежуточный накопитель, функции которого обычно берет на себя аккумуляторная батарея. Ток, отдаваемый аккумулятором, питает инвертор, с выхода которого снимают нормальное 220-вольтовое переменное напряжение бытовой частоты.

Как собрать ветрогенератор своими руками из стиральной машины

Наличие аккумулятора обязательно, т.к. он позволяет сгладить колебания мощности, снимаемой с турбины. Свою роль в этом играет факт того, что бытовой ветряной генератор устойчиво функционирует при скорости ветра от 6 м/с и выше, тогда как среднегодовое значение этого параметра на большинстве территории России оказывается примерно в полтора раза ниже.

Необходимые переключения, регулировки и прочие функции реализует блок автоматики.

Соответствующий уровень эксплуатационной надежности достигается наличие у конструкции запасов по отдаваемой мощности (обычно 10 – 20%).

Как промышленные, так и самодельные ветрогенераторы бывают разными. Их классифицируют по нескольким признакам:

  • Особенности вращения ротора с прикрепленными к нему лопастями – вертикального или горизонтального. Первые меньше реагируют на негативные факторы окружающей среды, а вторые отличаются более высоким КПД.
  • Количество лопастей. Самыми практичными считаются трехлопастные установки, но лопастей может быть больше или меньше.
  • Материал. Для изготовления лопастей используют различные материалы – жесткие или парусные. Первые обычно долговечнее, а вторые дешевле.
  • Шаг лопастей. Он может быть фиксированным или изменяемым.

При изготовлении ветрогенератора своими руками приходится самостоятельно определяться с конструкцией. При этом следует рассчитать необходимую мощность и учитывать условия эксплуатации установки.

Как собрать ветрогенератор своими руками из стиральной машины

Проще всего изготовить горизонтальный ветрогенератор. Люди без особого опыта выбирают именно такую конструкцию, однако некоторые умельцы предпочитают приложить на изготовление малошумной и эффективной вертикальной установки

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре. Минусы – сильный шум при работе и громоздкость. Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции.

Преобразующие устройства ветрогенератора трансформируют электрический ток, что приводит к большим потерям энергии. В зависимости от особенностей приборов эти потери могут достигать 15-20%

Работает ветрогенератор за счет вращения лопастей, прикрепленных к ротору. Сам ротор зафиксирован на валу генератора, который вырабатывает электроток. Энергия передается в аккумуляторы. Здесь она накапливается и питает бытовые электроприборы.

Ветряную установку оснащают контроллером, который преобразует переменный трехфазный ток в постоянный и управляет зарядкой аккумулятора. В схеме установки обязательно учитывают, что после аккумулятора должен быть подключен инвертор.

Проще всего изготовить горизонтальный ветрогенератор. Люди без особого опыта выбирают именно такую конструкцию, однако некоторые умельцы предпочитают приложить на изготовление малошумной и эффективной вертикальной установки

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре.

Минусы – сильный шум при работе и громоздкость. Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции.

Преобразующие устройства ветрогенератора трансформируют электрический ток, что приводит к большим потерям энергии. В зависимости от особенностей приборов эти потери могут достигать 15-20%

Магниты можно купить либо в специализированных магазинах, либо в интернете. Если у вас дома нет токарного станка, заказать изготовление деталей можно у знакомого мастера.

  1. Нужно переделать ротор асинхронного двигателя, чтобы можно было установить магниты. Для этого снимаются сердечники, их часть срезается на токарном станке на глубину 2 мм.
  2. Для установки магнитов нужно проделать в сердечнике пазы на глубину 5 мм.

Подготовка сердечников завершена. Теперь нужно посадить на места магниты. Для этого из куска жести изготовьте покрытие для сердечника. Этот шаблон должен точно соответствовать расположенным отверстиям. Поэтому вырезайте кусок в точности по диаметру сердечника, с отверстиями в нужных местах.

Все ветрогенераторы отличаются вне зависимости от того, промышленные они или сделаны своими руками. Их классификация осуществляется по нескольким признакам:

  1. Количество лопастей. Наиболее практичными являются агрегаты, у которых 3 лопасти. Однако их число может варьироваться как в большую, так и в меньшую сторону.
  2. Шаг лопастей. Это значение может быть постоянным или переменным.
  3. Характеристики движения ротора с лопастями, закрепленными на нем. Движение может осуществляться вертикально или горизонтально. Особенностью последних является более высокие показатели КПД, а первые более устойчивы к воздействию негативных внешних факторов.
  4. Материалы для производства лопастей используются разные — жесткие или парусные. Последние гораздо дешевле, жесткие — более прочные.

Горизонтальные конструкции более предпочтительны тем, что для их производства не требуется проводить высокоточных расчетов. Подобный ветряк гораздо проще сделать, он начинает работать даже при небольшом ветре. Недостатком является громоздкость изделия и шум во время работы.

Вертикальный агрегат подойдет тем, кто располагает временем на сборку и установку сложной, но компактной системы. Ветряк функционирует за счет движения лопастей, которые крепятся к ротору. Последний фиксируется на вал генератора, вырабатывающий поток электричества. Далее энергия поступает на аккумуляторные устройства, где накапливается, а затем осуществляет питание бытовых приборов.

Полезные видеоматериалы по сборке ветрогенераторов

Как собрать ветрогенератор своими руками из стиральной машины

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить правильно сделанными лопастями, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

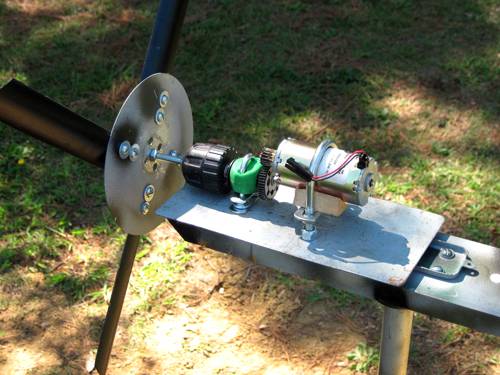

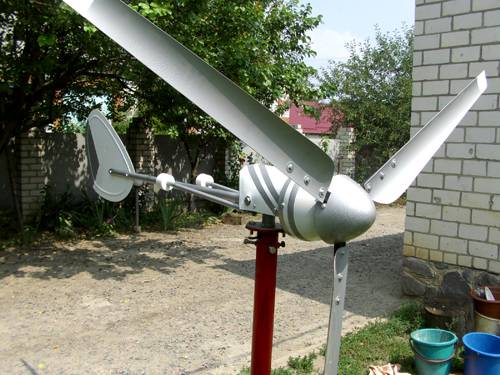

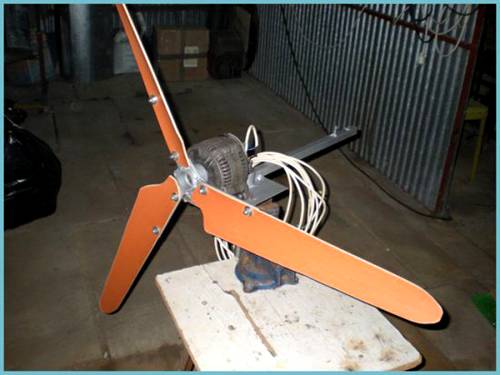

Самодельный ветряк

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора для изготовления ветряка потребуется ещё ряд комплектующих деталей:

  • винт двух- или трёх- лопастной;
  • автомобильный аккумулятор;
  • электрический кабель;
  • мачта, элементы опоры, крепёж.

Как собрать ветрогенератор своими руками из стиральной машины

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

Крыльчатка автомобиля для ветряка

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Перед принятием решения о сборке и установке ветрогенератора стоит оценить климатические данные участка и рассчитать окупаемость. Существенную помощь в этом окажет информация весьма интересной статьи, рекомендуемой нами к ознакомлению.

Оптимальной основой для генератора домашнего ветряка видится модель АТ-700, взятая от трактора серии ДТ. Правда этот тракторный генератор в его изначальном виде рассчитан на частоту вращения ротора до 6000 об/мин. Под конструкцию домашнего ветряка такой параметр явно чрезмерный.

Есть два выхода из положения:

  1. Применить какой-нибудь редуктор-мультипликатор, дающий требуемое передаточное отношение.
  2. Перемотать существующую обмотку статора  АТ-700 под малые обороты.

В принципе, оба варианта модернизации прибора достижимы. Но, судя по отзывам состоявшихся конструкторов, вариант с перемоткой обмотки статора более приемлем. Тем более если учитывать вес самого генератора АТ-700, достигающий 6 кг.

Генератор под ветряк

Тракторный генератор АТ-700. Многочисленные проекты в бытовой сфере разрабатывались на базе именно этого устройства, обладающего высокой отдачей по току. Но требуется небольшая модернизация

Если прибор дополнить редуктором, вес общего модуля увеличится вдвое. А это важный параметр для конструкции ветряка. Вес всегда стремятся уменьшить.

Материалом для изготовления лопастей винта служит поливная алюминиевая труба (d = 200 мм) длиной 0,7 – 1,0 м. Изначально её разрезают вдоль на четыре отрезка, а затем из двух или трёх полученных частей вырезают лопасти требуемой формы.

Так как алюминий – материал, хорошо поддающийся обработке, вырезать из куска трубы нужную форму лопасти не проблема. Главное – правильно рассчитать и нарисовать шаблон.

Приготовленные лопасти будущего винта необходимо как-то скрепить и насадить на вал генератора. Эта работа более сложная, требует точного баланса и особенно при выполнении трехлопастной конструкции. Есть масса вариантов изготовления диска винта. Один из них – создание этой детали из алюминиевых пластин.

Потребуется рассчитать диаметр диска винта с учётом метровой длины лопастей. Для размаха крыла в 2 метра, расчётный диаметр диска может составлять 150-200 мм. На основании рассчитанного диаметра из листового алюминия вырезается необходимое количество круглых пластин (6-7 шт.).

Винт ветрогенератора из трубы

Пример изготовления винта ветряного генератора из двухсотмиллиметровой алюминиевой трубы, применяемой на сельскохозяйственных полях для полива урожая. Получается лёгкая и эффективная конструкция

Вырезанные круглые пластины накладывают друг на друга, выравнивают по кромкам и скрепляют. Для скрепления лучше всего использовать качественный эпоксидный клей. Но не исключены также иные методы крепежа.

На готовом склеенном диске необходимо в центральной точке разметить и просверлить отверстие под крепление на валу генератора. Отверстие доработать шпоночным пазом под размер шпонки, установленной на валу ротора генератора.

Приготовленный таким способом пропеллерный диск размечают под крепление лопастей. По намеченным линиям сверлят отверстия для болтов крепления кронштейнов. Эти детали тоже делаются алюминиевыми с подбором по толщине, достаточной для компенсации передаваемых усилий.

Останется приложить изготовленные ранее лопасти к диску в намеченных точках соединения, сбалансировать их на ровной поверхности и закрепить болтами.

Самодельный ветряк из металлолома

Тракторный генератор АТ-700, оснащённый самодельным винтом, уже представляет собой реальный ветряк. С целью получения максимального эффекта от конструкции, её желательно поднять метров на 5-7 и к тому же обеспечить круговое перемещение на 360°.

Поэтому флюгер-ветряк ставят на мачту, которую проще всего изготовить на базе металлической трубы.

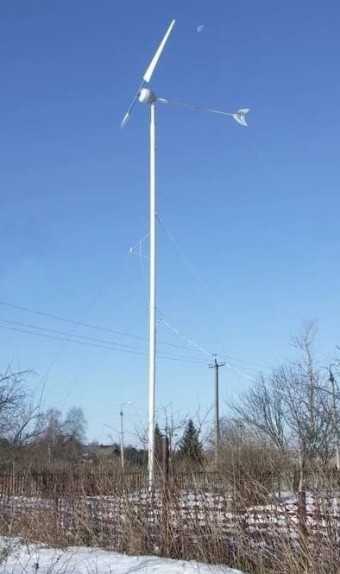

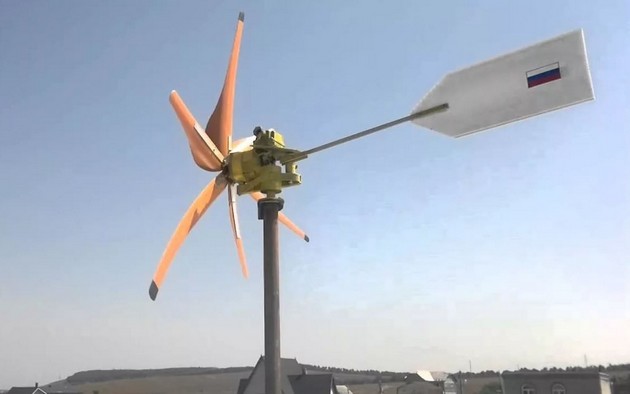

Ветрогенератор на мачте

Установленная мачта из металлической трубы диаметром 50 мм с ветряным генератором наверху. Для обеспечения устойчивости мачты применяются растяжки из металлического троса

Мачта высотой 5-7 метров, оснащённая наверху ветрогенератором, будет испытывать значительные нагрузки. Соответственно диаметр металлической трубы нужен достаточно большой – не менее 50 мм по наружному размеру.

Крепление мачты выполняется за счёт четырёх тросовых растяжек, закреплённых сверху ближе к ветряку и растянутых в противовес друг другу.

Под верхний обрез трубы-мачты, во внутреннюю область, запрессовывается пара подходящих подшипников или крепится каким-то иным способом. Это будет опорный крутящийся блок, куда встанет флюгер с генератором и винтом. Остаётся сделать сам флюгер и установить на него всё необходимое оборудование.

Флюгерную конструкцию, на одном конце которой место под автомобильный генератор с винтом, а на другом – место под «хвостовик», рекомендуется делать из лёгкого прочного материала.

Например, алюминиевая труба прямоугольного профиля подошла бы под основание в самый раз. В качестве крепежа генератора к профильной трубе удобнее применить хомуты из мягкой металлической ленты (лучше нержавеющей).

Крепление генератора на флюгере

Пример возможного крепления корпуса генератора на профильной трубе флюгера. Здесь используется металлическая рама с передним и задним кронштейнами под болтовое соединение

Хвост флюгера можно соорудить из того же алюминиевого листа и закрепить его к профильной трубе уголками. В точке центра тяжести, на профильной трубе, необходимо укрепить металлический штырь из нержавейки.

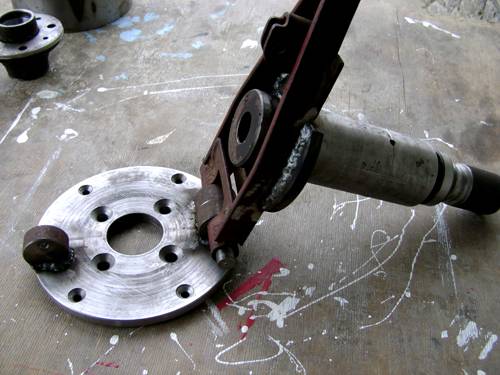

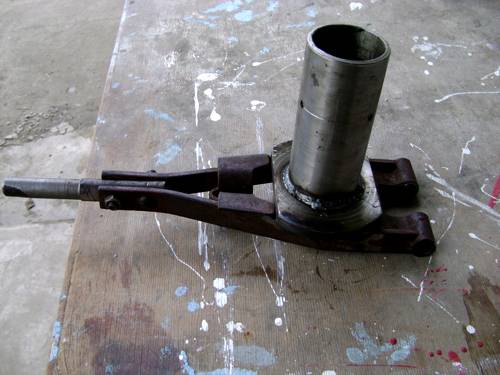

Эта деталь – в виде длинного болта (250-300 мм), диаметром около 30 мм (рассчитывается), проходит поперёк сквозь тело профильной алюминиевой трубы и закрепляется снизу гайкой. Поверх гайки ставится контргайка.

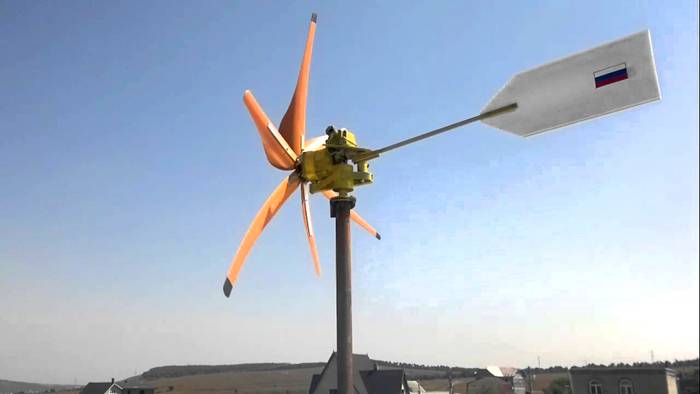

Самодельный ветряк

Диаметр резьбы болта должен быть чуть меньше внутреннего диаметра колец подшипников, запрессованных в трубе-мачте. В центре болта, по его оси, просверливается отверстие 7-10 мм. Сквозь это отверстие будет пропускаться электрический кабель от генератора и по трубе уходить вниз к месту подключения.

После всех описанных приготовлений (обязательно в условиях безветренной погоды) приступают к установке:

  1. На основании флюгера крепят хомутами тракторный генератор.
  2. Поднимают мачту от земли на 1,5 – 2 метра и устанавливают флюгер опорным болтом на подшипники.
  3. Одновременно пропускают кабель от генератора сквозь тело болта и дальше внутри трубы до нижней точки выхода.
  4. Также чуть ниже флюгерного основания жёстко устанавливают ограничитель, позволяющий вращаться флюгеру на 360° в одну или другу сторону, но не более того.
  5. Поднимают мачту окончательно и укрепляют тросовыми растяжками.
  6. Подключают концы кабеля к приёмному устройству (обычно через контроллер к аккумуляторной батарее).

На этом конструирование ветрового генератора можно считать завершённым. Однако есть ещё масса отдельных деталей процесса, с которыми придётся столкнуться в период применения устройства.

Схема ветрогенераторной установки

Структурная схема полноценной ветряной установки: 1 – ветряк, 2 – конвертер заряда АКБ; 3 – аккумулятор автомобильный; 4 – инвертор 24/220; 5,6 – выходы напряжений 220В и 24В

Эти детали связаны уже с автоматикой, регулирующей накопление и распределение энергии. Такие устройства как контроллер заряда, инвертор тока и прочие, являются обязательными компонентами ветровых генераторов.

Даже обычный электрический шуруповёрт может стать ветряком, если знать основы устройства ветрогенератора.

Интерес к ветрогенераторам не снижается. Напротив, этот вариант добычи электрической энергии всё чаще рассматривается на уровне владельцев загородной недвижимостью.

Очевидно, если совмещать сразу несколько видов энергии – ветра, солнца, гидротурбин или атомных станций, такое совмещение может дать экономический эффект. При этом риски пользователя остаться без электричества сводятся к нулю.

Расчёт мощности ветрогенератора — это сложный и трудоёмкий процесс, который применим к определённому генератору-исходнику. Самый простой вариант — задействовать динамо-машину от трактора или автомобиля. Такое устройство фактически не требует доработок и может применяться в системе энергообеспечения «как есть».

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.
  • генератор в 12В от авто;
  • аккумулятор;
  • преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
  • бочка или ведро алюминиевое или стальное для лопастей;
  • контрольная лампочка от авто;
  • выключатель;
  • вольтметр;
  • провода из меди с сечением более 2 мм;
  • хомута для крепления.
Самодельная модель

Самодельная модель

Асинхронный генератор: особенности и преимущества

По типу вращения ротора генераторы бывают синхронными и асинхронными. Первые имеют сложную конструкцию, а также более чувствительны к перепадам напряжения в сети, что сказывается на их продуктивности. Асинхронные, напротив, обладают более простым принципом действия, а также имеют отличные технические характеристики.

На роторе синхронного генератора помещаются магнитные катушки, что усложняет процесс движения ротора, в то время как ротор асинхронного генератора скорее похож на обычный маховик. Конструктивные особенности значительно влияют на КПД, и в синхронном есть его потери (до 11%). В асинхронном показатель потери энергии снижается до 5%, что делает его более востребованным не только в быту, но и в производстве.

Также есть и другие преимущества асинхронных генераторов:

  1. Более простой корпус защищает двигатель от попадания влаги и отработанного топлива, снижая необходимость частого технического обслуживания.
  2. Генератор устойчив к перепадам напряжения, а также имеет выпрямитель на выходе, который защищает подключенные электроприборы от поломки.
  3. Устройство способно служить источником питания для приборов, имеющих омическую нагрузку и высокую чувствительность к скачкам напряжения: сварочные аппараты, компьютерная и вычислительная техника, лампы накаливания.
  4. Обладает высоким КПД, который сочетается с минимальным клирфактором (показатель потери энергии, которая затрачивается на нагрев самого прибора).
  5. Имеет срок службы не менее 15 лет, поскольку все используемые детали достаточно надежные и не поддаются быстрому износу в процессе эксплуатации.

Все эти преимущества дают повод к использованию именно асинхронного агрегата, а простота его конструкции позволяет собрать в домашних условиях.

Вариант электрогенератора с асинхронным двигателем Toyota

Как сделать ветрогенератор на 220В своими руками

Для работы необходимо будет демонтировать двигатель из корпуса машины. Он состоит из трех основных частей:

  • Статор – круглая платформа с ведущими катушками обмотки, расположенными вдоль наружной кромки окружности;
  • Ротор – пластиковая или металлическая с пластиковым сердечником крышка. По периметру ее внутренней стенки размещены постоянные магниты;
  • Вал – центральная часть двигателя, оснащенная подшипниками для передачи кинетической энергии барабану стиральной машины.
    Работать мы будем непосредственно со стартером.

Технические характеристики можно прочитать на табличке, которая размещается на видном месте. Пример ее оформления и расшифровка обозначений приведены на фотографии.

Чтобы самодельный генератор надежно работал необходимо обращать внимание на:

  • класс IP, характеризующий качество защиты корпуса от воздействий внешней среды;
  • мощность потребления;
  • число оборотов;
  • схему соединения обмоток;
  • допустимые токи нагрузок;
  • КПД и косинус φ.

Схему соединения обмоток, особенно у старых двигателей, бывших в работе, следует вызвонить, проверить электрическими методами. Эта технология подробно расписана в статье о подключении трехфазного двигателя в однофазную сеть.

Для создания нормальных условий работы электрической машины необходимо соблюсти равенство ее номинального напряжения и мощности в режимах генератора и электродвигателя.

Q=2π∙f∙C∙U2

С=Q/2π∙f∙U2

Однако, следует учесть режим работы генератора. На холостом ходу конденсаторы станут излишне нагружать обмотки и нагревать их. Это приводит к большим потерям энергии, перегреву конструкции.

Для устранения подобного явления конденсаторы подключают ступенчато, определяя их количество в зависимости от приложенной нагрузки. Чтобы упростить подбор конденсаторов для запуска асинхронного двигателя в режиме генератора, создана специальная таблица.

Мощность генератора (кВА) Режим полной нагрузки Режим холостого хода
cos φ=0.8 cos φ=1 Q (кВАр) С (мкф)
Q (кВАр) С (мкф) Q (кВАр) С (мкф)
15 15,5 342 7,8 172 5,44 120
10 11,1 245 5,9 130 4,18 92
7 8,25 182 4,44 98 3,36 74
5 6,25 138 3,4 75 2,72 60
3,5 4,53 100 2,54 56 2,04 45
2 2,72 60 1,63 36 1,27 28

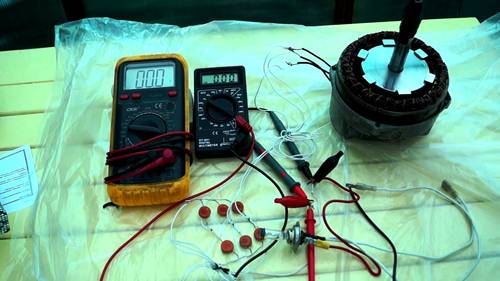

Для использования в составе емкостной батареи хорошо подходят пусковые конденсаторы серии K78-17 и им подобные с рабочим напряжением от 400 вольт и больше. Вполне допустимо заменить их металлобумажными аналогами с соответствующими номиналами. Собирать их придется параллельным подключением.

Использовать модели электролитических конденсаторов для работы в цепях асинхронного самодельного генератора не стоит. Они предназначены для цепей постоянного тока, а при прохождении синусоиды, меняющейся по направлению, быстро выходят из строя.

Существует специальная схема их подключения для подобных целей, когда каждая полуволна направляется диодами на свою сборку. Но она довольно сложная.

Как своими руками сделать генератор из электродвигателя? Непросто. Понадобится терпение, а также возможность изготовить некоторые детали на токарном станке.

Из обычного асинхронного мотора стиральной машинки-автомат мощностью 170-180 Вт возможно создать генератор мощностью 1,5 кВт. Лучше использовать движок от стиральной машины «Вятка» и других моделей советского производства, поскольку они более мощные.

ДействиеИзображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Как собрать ветрогенератор своими руками из стиральной машины

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Что необходимо сделать Фотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему. Как собрать ветрогенератор своими руками из стиральной машины
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой. Как собрать ветрогенератор своими руками из стиральной машины
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить. Как собрать ветрогенератор своими руками из стиральной машины
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик. Как собрать ветрогенератор своими руками из стиральной машины
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом. Как собрать ветрогенератор своими руками из стиральной машины
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта. Как собрать ветрогенератор своими руками из стиральной машины
Проведите провод до распределительного щитка. Как собрать ветрогенератор своими руками из стиральной машины
Подключите все элементы и проведите тестирование работоспособности. Как собрать ветрогенератор своими руками из стиральной машины
Что необходимо сделать Фотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему.
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой.
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить.
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик.
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом.
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта.
Проведите провод до распределительного щитка.
Подключите все элементы и проведите тестирование работоспособности.
Действие Изображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Еще недавно ветрогенераторы считались редкостью, зато сегодня данная сфера стремительно развивается, а опыт по созданию ветряков для получения электроэнергии получили многие. Такие устройства можно использовать в самых разных сферах – для водоснабжения, электрификации частных домов, работы сельскохозяйственных агрегатов (к примеру, дробилок) или нагрева воды с целью обогрева жилища.

У промышленных моделей масса преимуществ, за исключением стоимости. Поэтому сегодня мы выясним, как сделать ветрогенератор своими руками и какие материалы/инструменты для этого понадобятся.

Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.

Принцип работы ветряного генератора и виды оборудования

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

Как собрать ветрогенератор своими руками из стиральной машины

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

  1. Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
  2. Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
  3. Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.

Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.

А теперь выясним, как, собственно, изготавливается ветрогенератор своими руками. Процедура состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Относительно размеров турбины никаких требований нет – чем она будет большей, тем лучше для самой системы. А в примере, который приведен в данной статье, диаметр турбины составляет 60 сантиметров.

Чтобы сделать вертикальную турбину самостоятельно, заранее подготовьте:

  • трубу диаметров в 60 сантиметров, выполненную из нержавеющей стали;
  • винты, гайки и прочие крепежные элементы;
  • пару пластиковых диском диаметром 60 сантиметров (важно, чтобы пластик был прочным);
  • ступицу из автомобиля для основания;
  • уголки, с помощью которых будут крепиться лопасти (на каждый элемент – по шесть штук; то есть, 36 экземпляров в общей сложности).

Помимо того, предварительно позаботьтесь о следующих инструментах:

  • ключи;
  • лобзик;
  • маска;
  • защитные перчатки;
  • болгарка;
  • отвертка;
  • электродрель.

С целью балансирования лопастей могут быть использованы магниты или небольшие металлические пластины. Если дисбаланс незначительный, то можете попросту просверлить отверстия в соответствующих местах.

Без чертежа здесь точно не обойтись. Можете использовать тот, что приведен ниже, или же составить свой собственный.

Как собрать ветрогенератор своими руками из стиральной машины

Шаг 1.
Вначале возьмите металлическую трубу и разрежьте ее вдоль таким образом, чтобы в итоге вышло шесть лопастей одинакового размера.

Шаг 2.
Вырежьте из пластика пару одинаковых кругов с диаметром 60 сантиметров. Они послужат в качестве опор для нижней и верхней части турбины.

Шаг 3.
В верхней опоре можете вырезать небольшой отверстие (диаметром около 30 сантиметров), благодаря чему конструкция несколько облегчится.

Шаг 4.
Разметьте по отверстиям на автомобильной ступице аналогичные отверстия в нижней опоре из пластика, необходимые для креплений. Для проделывания отверстий используйте дрель.

Шаг 5.
Разметьте в соответствии с шаблоном расположение лопастей (должна получиться пара треугольников, которые как бы образуют звезду). Разметьте места крепежа уголков. На обеих опорах все должно быть одинаково.

Шаг 6.
Обрежьте лопасти. Можете резать их сразу по несколько, используя болгарку.

Шаг 7.
Разметьте места креплений на лопастях и уголках. Проделайте все эти отверстия.

Шаг 8.
Соедините лопасти с основаниями, используя для этого уголки, болты и гайки.

Как собрать ветрогенератор своими руками из стиральной машины

Генератор в данном случае должен бать самовозбуждающимся, причем обязательно на постоянных магнитах. Если вы возьмете обычный генератор от автомобиля, то здесь обмотка напряжения функционирует от аккумулятора, иными словами – в отсутствие напряжения не будет и возбуждения. Следовательно, если вы будете использовать простой генератор в тандеме с аккумулятором, а ветер продолжительное время будет относительно слабым, то аккумулятор вскоре попросту разрядится, а позже, когда ветер возобновится, ветрогенератор своими руками повторно уже не запустится.

Также можно изготовить систему на неодимовых магнитах. Такого рода устройство будет производить от 1,5 киловатта (если ветер слабый) до 3,5 киловатта (если сильный). Пошаговая инструкция по созданию такого генератора выглядит следующим образом.

Шаг 1.
Сделайте пару металлических блинов, длина каждого из которых составляла бы около 50 сантиметров.

Шаг 2.
Используя суперклей, приклейте к блинам по всему периметру неодимовые магниты размерами 2,5х5.0,12 сантиметра (по двенадцать штук для каждого).

Шаг 3.
Разместите блины друг напротив друга, не забывайте при этом о полярности.

Шаг 4.
Разместите между ними самопальный статор (из проволоки сечением 0,3 сантиметра сделайте 9 катушек, в каждой – по 70 витков). Соедините катушки «звездочкой» (как показано на изображении), после чего залейте полимерной смолой. При этом важно, чтобы катушки были намотаны в одну сторону, можете пометить конце/начало обмотки с помощью цветной изолетны – так будет удобнее.

Шаг 5.
Статор должен получиться около 2 сантиметров в толщину. Обмотка должна выходить посредством болтов с гайками. Дистанция между ротором и статором должна соответствовать 2 миллиметрам.

Магниты будут притягиваться достаточно сильно, а для плавного соединения в них необходимо проделать отверстия и нарезать резьбу под шпильки. Сразу выровняйте роторы, после чего, используя ключи, опустите верхний на нижний. Затем можете убрать временные шпильки.

Вначале установите на мачте специальный кронштейн, посредством которого будет крепиться статор (который, в свою очередь, может иметь как три, так и шесть лопастей). Над кронштейном зафиксируйте ступицу, используя все те же гайки. Закрутите на четыре шпильки, которые имеются у ступицы, готовый генератор.

Для установки всего ветрогенератора своими руками необходимо выполнить действия, которые приведены ниже в виде пошаговой инструкции.

Шаг 1.
Забетонируйте в грунте надежное и прочное основание.

Шаг 2.
Заливая туда бетонный раствор, добавьте шпильки, необходимые для крепления массивного шарнира (все это с легкостью делается собственноручно).

Шаг 3.
Когда бетон окончательно застынет, наденьте шарнир на шпильки и зафиксируйте с помощью гаек.

Шаг 4.
Установите мачту в подвижную часть шарнира.

Как собрать ветрогенератор своими руками из стиральной машины

Шаг 5.
Сверху мачты прикрепите 3 или 4 растяжки (можете использовать фланец или сварку). Также потребуется стальной трос.

Шаг 6.
Поднимите мачту на шарнире, используя один из подготовленных тросов (тянуть можете с помощью легкового автомобиля).

Шаг 7.
Вертикальность всей мачты строго фиксируется растяжками.

От того, насколько правильно вы подберете место для установки ветрового генератора, во многом зависит эффективность его функционирования. Место должно быть таким, чтобы лопастям системы досталось как можно большее количество ветра. Участок должен быть открытым и возвышенным (например, крыша дома, но как можно дальше от деревьев и других строений).

Для более детального ознакомления с проблемой рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Чтобы собрать электрогенератор, необходимы комплектующие:

  1. небольшой мотор от старого принтера, дисковода или сканера;
  2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
  3. конденсатор ёмкостью 1000 мкф;
  4. труба ПВХ и пластиковые детали;
  5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-250 0 С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

Как собрать ветрогенератор своими руками из стиральной машины

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

  • Доскональные знания электрика;
  • Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
  • Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
  • Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;
  • Провода подходящего сечения;
  • Материалы для монтажа рамы и непосредственно ветряка.
Самодельная модель

Самодельная модель

Можно использовать данную схему для сборки

Можно использовать данную схему для сборки

Расчет ветрогенератора

Перед выбором ветрогенератора необходимо определить скорость и направление ветра, наиболее характерные в месте предполагаемого монтажа. Следует помнить, что вращение лопастей начинается при минимальной скорости ветра 2 м/с. Максимального КПД удается достичь, когда этот показатель достигает значения от 9 до 12 м/с.

Скорость ветра и диаметр винта оказывают непосредственное влияние на мощность, вырабатываемую ветряной электроустановкой. Точно рассчитать эксплуатационные характеристики той или иной модели возможно с помощью следующих формул:

  1. Расчеты в соответствии с площадью вращения выполняются следующим образом: P = 0,6 х S х V 3 ,где S — площадь, перпендикулярная направлению ветра (м 2), V — скорость ветра (м/с), Р — мощность генераторной установки (кВт).
  2. Для расчетов электроустановки по диаметру винта применяется формула:Р = D 2 х V 3 /7000, в которой D является диаметром винта (м), V — скорость ветра (м/с), Р — мощность генератора (кВт).
  3. При более сложных вычислениях учитывается плотность воздушного потока. Для этих целей существует формула: P = ξ х π х R 2 х 0,5 х V 3 х ρ х η ред х η ген,где ξ является коэффициентом использования ветровой энергии (безмерная величина), π = 3,14, R — радиус ротора (м), V — скорость воздушного потока (м/с), ρ — плотность воздуха (кг/м 3), η ред — КПД редуктора (%), η ген — КПД генератора (%).

Таким образом, электроэнергия, производимая ветрогенератором, возрастает количественно в кубическом соотношении с повышающейся скоростью ветрового потока. Например, при повышении скорости ветра в 2 раза, выработка ротором кинетической энергии возрастет в 8 раз.

При выборе места установки ветрогенератора необходимо отдавать предпочтение участкам без больших построек и высоких деревьев, которые создают преграду для ветра. Минимальное расстояние от жилых домов составляет от 25 до 30 метров, в противном случае шум во время работы будет создавать неудобства и дискомфорт. Ротор ветряка должен быть расположен на высоте, превышающей ближайшие постройки не менее чем на 3-5 м.

Если подключение загородного дома к общей сети не планируется, в этом случае можно воспользоваться вариантами комбинированных систем. Работа ветряной установки будет значительно эффективнее при использовании ее совместно с дизель-генератором или солнечной батареей.

Полезные видеоматериалы по сборке ветрогенераторов

Как вы уже наверное поняли, сегодня нам понадобится только сам двигатель от стиральной машины. Автор использовал инверторный двигатель постоянного тока от американской стиралки Fisher{amp}amp;Paykel. Подобные двигатели использует в своей продукции компания LG, присутствующая у нас на отечественном рынке. Также нам понадобится:

  • Паяльник, флюс и припой;
  • Горячий клей;
  • Мелкозернистая наждачка – нулевка.

Инструменты: кусачки, плоскогубцы, малярный нож.

Ненужная бытовая техника может выручить в самых неожиданных ситуациях. Безнадежно устаревшая стиральная машина способна стать новым источником «зеленой энергии». Ветрогенератор прослужит не один год и поможет сэкономить приличные деньги. Самое приятное, что такая трансформация обойдется в разумную сумму. Главное – искать, учиться на чужом опыте и не бояться экспериментировать.

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

    генератор;

    автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше;

    инвертор на 300-700 Вт;

    цилиндрическая ёмкость;

    автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора);

    контрольный прибор (вольтметр);

  • Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

    Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!

Отправим материал вам на e-mail

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

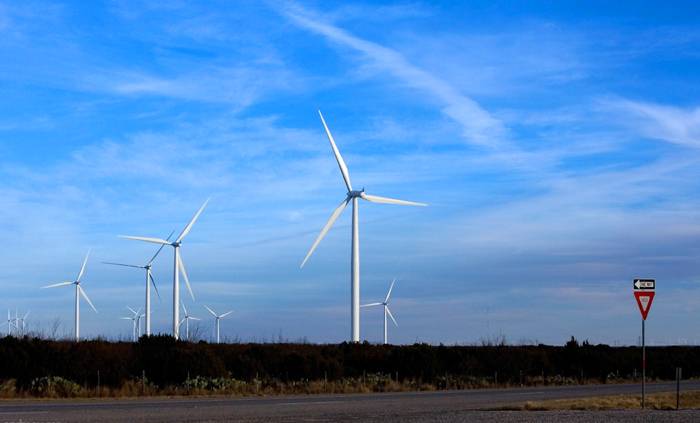

Промышленный ветрогенератор

Лопасти для ветрогенератора

Что касается лопастей парусного типа, то являются плоскими, а потому и менее эффективными. Аэродинамики они не учитывают, а крутятся исключительно под напором потока ветра. Как результат – не более 10 процентов всей энергии преобразуется в электрическую. А вот у крыльчатых лопастей площадь у внутренних и наружных поверхностей разная. Еще стоит заметить, что такие лопасти должны располагаться под углом 7-10 градусов относительно ветра.

Теперь несколько слов о материале, из которого должны быть лопасти. Для старинных ветряных мельниц использовались тонике каркасы из древесины, состоящие из жердей и перемычек. На такие каркасы натягивались специальные «крылья», сделанные из тканевого полотна. В случае износа ткани ее просто заменяли на новую. Хотя существует и альтернативный вариант – брать для этих целей плотные материалы (к примеру, брезент).

Хотя своими руками можно изготовить лопасти и из более современных материалов.

  1. Если пропеллер небольшой, то в качестве лопастей для него могут послужить разрезанные на части трубы из поливинилхлорида.
  2. Также можно использовать легкие металлы (к примеру, дюралюминий).
  3. Если планируется использование «парусов», то их можно вырезать из фанеры.
  4. Наконец, для большого агрегата лопасти можно сделать из досок (даже если они будут тяжелыми – не беда, нужно лишь, чтобы они друг друга уравновешивали).

Что касается диаметра труб, то он должен соответствовать 1/5 их суммарной длины. Каждая из таких труб режется вдоль на четыре куска, а в основании необходимо вырезать прямоугольник размерами 5х5 (тут будут находиться крепления), а после этого – выполнить косой срез, благодаря которому каждая лопасть будет сужаться от основания. Для обработки рваного края используется наждак.

Для крепления лопастей ветрогенератора были использованы два диска от HDD.

Отверстие в которых отлично подошло к диаметру крыльчатки.

Ветрогенератор 1

Размечаем.

Сверлим.

Диски крепятся к ротору болтами с шайбами и гайками.

Прикручиваем лопасти.

  1. Поворотную ось лучше заказать у токаря. Это простая полая конструкция, внутри которой есть отверстие для кабеля.
  2. Держатель основных деталей делаем из железного прута. Для этого отрезаем его болгаркой до нужной длины и привариваем две трубки, на которые будет крепиться генератор. С другого конца привариваем хвост.

    Изготовление лопастей
  3. Лопасти делаем из 16 см оранжевой трубы для наружной канализации. В интернете можно найти специальные программы, при помощи которых можно получить готовый шаблон для вырезания, исходя из диаметров трубы. Вырезаем лопасти лобзиком, после этого закругляем переднюю кромку лопасти, а заднюю – заостряем.

Эффективность работы ветровых электроустановок во многом зависит от конструкции лопастей. Прежде всего, это их количество и размеры, а также материал, из которого будут изготовлены лопасти для ветрогенератора.

Факторы, влияющие на конструкцию лопастей:

  • Даже самый слабый ветер сможет привести в движение длинные лопасти. Однако слишком большая длина может привести к замедлению скорости вращения ветряного колеса.
  • Увеличение общего количества лопастей делает ветряное колесо более чутким. То есть, чем больше лопастей, тем лучше запускается вращение. Однако мощность и скорость будут снижаться, что делает подобное устройство непригодным для выработки электроэнергии.
  • Диаметр и скорость вращения ветряного колеса оказывает влияние на уровень шума, создаваемого устройством.

Количество лопастей должно сочетаться с местом установки всей конструкции. В наиболее оптимальных условиях правильно подобранные лопасти способны обеспечить максимальную отдачу ветрогенератора.

Прежде всего, нужно заранее определить необходимую мощность и функциональность устройства. Чтобы правильно изготовить ветрогенератор, нужно изучить возможные конструкции, а также климатические условия, в которых он будут эксплуатироваться.

Кроме общей мощности рекомендуется определить значение выходной мощности, известной еще как пиковая нагрузка. Она представляет собой общее количество приборов и оборудования, которые будут включаться одновременно с работой ветрогенератора. При необходимости увеличить этот показатель, рекомендуется использовать сразу несколько инверторов.

При возведении вертикального ветряка для дома своими руками, особое внимание уделяется основе всей конструкции, так как сам агрегат следует поднять как можно выше над землей. Это потребует более серьезных финансовых вложений, но сэкономленная энергия, со временем окупит эти затраты. Чем выше конструкция, тем выше скорость ветра, следовательно, для устройства с большими габаритами и весом, требуется подготовка фундамента.

Лопасти у любого вида устройства следует крепить под определенным углом, как у вертикальных, так и у горизонтальных устройств.

Подготовка статора

Размещаем платформу двигателя на столе, и приступаем к работе. Наша цель – перепаять соединения фаз по другой схеме, отличной от оригинала (фото).

Для удобства можно разметить группы по 3 катушки маркером. Кусачками обрезаем каждый из 6 выходов катушек согласно схеме.

Обрезанные края необходимо отогнуть отверткой или от руки, чтобы с ними было в последствии удобнее работать.

Зачищаем каждый контакт мелкозернистой наждачкой для улучшения спайки.

Ветрогенератор 2

Когда все будет готово и очищено от мусора, соединяем вместе каждую вторую группу из трех контактов. Ручную скрутку усиливаем плоскогубцами.

Паяльником залуживаем скрутку с помощью флюса, и распаиваем ее оловянным припоем. Отмыкаем скрутку, и пропаиваем ее с обратной стороны. То же проделываем и с остальными контактами. В итоге у нас должно получиться семь скруток.

Как получить три фазы из одной

Зачищаем контактную группу, использующуюся для подачи питания двигателю.

Теперь необходимо закольцевать оставшиеся 3 фазы. Подбираем кольцо для первой фазы. Его делаем из отрезка медного многожильного кабеля. Размечаем и отрезаем его по размеру внутренней окружности платформы.

Оголяем изоляцию в местах соединения со свободными контактами, и зачищаем их наждачкой. Начинаем припаивать кольцо с контактной группы, проходя каждый из семи, заканчиваем последним контактом. Для надежности соединения обвязываем конец контакта на кольце.

Вторую и третью фазы закольцовываем по аналогии с первой. Необходимо следить за тем, чтобы не припаять соседние контакты между собой.

Для более удобного использования электрических асинхронных двигателей необходимо питание от трех фаз. Но провести к себе домой такую сеть сможет не каждый, также возникают трудности с учетом электроэнергии. Поэтому приходится выкручиваться, как получается. Проще всего установить частотный преобразователь.

Ветрогенератор 3

Но его стоимость высокая, не каждый способен выделить такую сумму для собственного гаража или мастерской. Поэтому приходится применять подручные средства. Вам потребуется асинхронный двигатель, конденсатор и автотрансформатор. В качестве последнего можно использовать самодельное устройство, изготовленное из сердечника электродвигателя. Можете даже сделать чертеж генератора, чтобы упростить работу по сборке.

На него требуется намотать около 400 витков провода. Диаметр его около 6 кв. мм. Для точности требуется сделать десять отводов, чтобы совершить подгонку фаз. Можно сказать даже, что это генератор из асинхронного двигателя, своими руками сделанный. Только его основная функция – это преобразование, сдвиг фаз.

Проще всего оказывается, конечно, сделать генератор, фото которого приведено, если на выходе должна быть всего одна фаза. Но тут есть загвоздка – не каждая конструкция позволяет осуществить это. Самодельный генератор из асинхронного двигателя такого типа можно сделать, если все обмотки выведены и не соединены между собой.

Затем они соединяются последовательно и на выходе можно получить однофазное напряжение. Но если вам нужно трехфазное, не стоит делать ничего, модернизация обмоток не потребуется. Но учитывать особенности все равно нужно. Необходимо, чтобы генератор из асинхронного двигателя, своими руками сделанный, имел соединение обмоток по схеме звезда.

Монтаж несущей конструкции и лопастей

Существует огромное видовое разнообразие ветрогенераторов и чертежей их изготовления. Но любая конструкция включает в себя следующие обязательные элементы:

  • генератор;
  • лопасти;
  • накопительная батарея;
  • мачта;
  • электронный блок.

Обладая некоторыми навыками, можно смастерить ветрогенератор своими руками

Кроме этого, необходимо заранее продумать систему управления и распределения электроэнергии, начертить схему монтажа.

Составные части

Все что может пригодиться, это ротор из того самого шуруповерта.

Ветрогенератор 4

Другие недостающие части придется прикупить, это неодимовые магниты подходящих габаритов, различные выпрямители, преобразователи, инверторы и контроллеры заряда.

Или найти, например, цепной редуктор для корреляции скорости вращения ротора и генератора.

Кое-что достать — подшипники для лопастей.

В результате получится ветрогенератор мощностью 30-40 вт при скорости ветра 5-7 м/с.

Но это еще не все, своими руками нужно смастерить:

  • лопасти: из подручных материалов, листов алюминия толщиной 2-3 мм;
  • кожух: защищающий общую конструкцию от непогоды;
  • хвост ветрогенератора: поворачивает его по направлению ветра;
  • подпорную мачту из труб: на которой крепится ветрогенератор.

Не менее ответственным является вопрос изготовления лопастей определенной формы, для этого решается задача по аэродинамике.

Для получения полезной рабочей мощности, лопасти ветряка должны быть длиной в 1,5-3 метр, а для этого нужна полезная площадь. При креплении их к генератору болтами, необходимо очень точно рассчитать положение креплений, чтобы иметь правильно сбалансированное, отрегулированное вращение лопастей.

Здесь возникает резонный вопрос, стоит ли ветряк из подручных материалов и шуруповерта таких трудов и усилий, тем более что окупаемость его стремится к нулю. Если сравнить затраты на изготовление ветряка своими руками и стоимость готовой типовой комплектации ВЭУ (ветроэнергетическая установка), второй вариант более предпочтительный.

Ветровое колесо

Ветрогенератор 5

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

  1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
  2. Разрезаем трубу лобзиком вдоль на 4 части.
  3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
  4. Заусенца на краях сглаживаем абразивом.
  5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
  6. Далее к этому диску прикручивается генератор.

Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора

Подключение к однофазной сети

Истинной проблемой становится подключение электродвигателя, рассчитанного на три фазы, к одной. Принцип генератора немного отличается, но для его понимания нужно рассмотреть и процесс мотора. Необходимо использование емкости, которая позволит сделать сдвиг фазы в нужную сторону. Причем существует несколько схем, используемых на практике.

У таких вариантов подключения имеется один существенный недостаток – снижение мощности электродвигателя. Можно получить от него как максимум 50-процентную отдачу. Следовательно, при мощности мотора 1,5 кВт, в случае питания от однофазной сети, вы сможете получить лишь половину – 0,75 кВт. Это накладывает определенные неудобства, так как приходится использовать более мощные электродвигатели.

Схема подключения асинхронного двигателя с обмотками, соединенными звездой, для работы в качестве генератора трехфазной сети имеет стандартный вид.

Мачта

Для изготовления мачты подойдёт старая водопроводная труба диаметром не менее 15 см, длиной около 7 м. Если в пределах 30 м от предполагаемого места монтажа есть постройки, то высоту конструкции корректируют в сторону увеличения. Для эффективной работы ветроустановки лопастник поднимают выше препятствия минимум на 1 м.

Основание мачты и колышки для закрепления растяжек бетонируют. К кольям приваривают хомуты с болтами. Для растяжек применяют оцинкованный 6 мм трос.

Переделка генератора

Чтобы сделать ветро генератор из (асинхронный!) двигателя, вам потребуется учесть одну главную особенность. А именно – создать магнитное поле, которое будет совершать движение. Добиться этого можно двумя путями. Первый – это установка постоянных магнитов на роторе. Второй – сделать обмотку возбуждения на якоре. У обоих способов есть как преимущества, так и недостатки.

Решить нужно перед началом проведения работ, генератор тока какого вида вам необходим. Если нужен постоянный, то потребуется применять диоды для выпрямления. Это позволит обеспечить светом небольшой дом, а также запитать практически любую бытовую аппаратуру. Самодельные генераторы тока могут приводиться в движение даже силой ветра.

Ветрогенератор 6

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

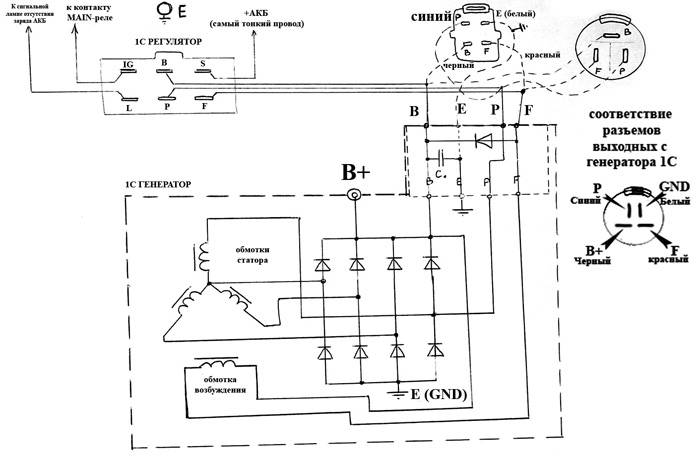

Генератор для ветряка из автомобильного генератора

Электрогенератор из двигателя постоянного тока

Как говорилось ранее, можно сделать обмотку возбуждения или провести монтаж постоянных магнитов. Недостаток последнего способа – большая стоимость магнитов. А минус первого – это необходимость применять щеточный узел для обеспечения питанием. Он нуждается в уходе и своевременной замене. Причина – трение, которое постепенно съедает поверхность графитовой щетки. Любой автомобильный генератор, инструкция к которому обязательно прилагается, обладает именно таким недостатком.

Чтобы сделать обмотку возбуждения, достаточно изменить конструкцию якоря. Он должен быть металлическим, на нем обязательно наматывается провод в лаковой изоляции. Также потребуется на одном краю ротора установить контакты, которые служат для питания. Но плюс в том, что имеется возможность стабилизации напряжения на выходе генератора.

Ветрогенератор 7

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом – это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

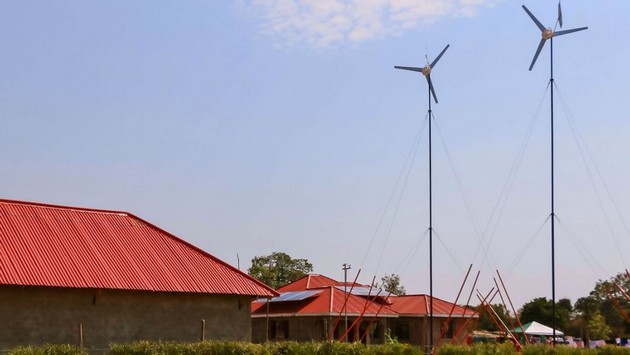

Ветрогенератор для частного дома: фото

С ежегодным повышением цен за коммунальные услуги, люди, в целях экономии, стараются применять альтернативные источники энергии и тепла. Один из вариантов – это автономная электроэнергия. Существуют несколько разнообразных источников: солнечные панели, дизельные или бензиновые генераторы, гидроустановки, ветроэлектрические установки (ВЭУ).

Один из многочисленных вариантов конструкции ветряка

В сети возможно найти великое множество разных примеров сборки ветряных генераторов, но все они делятся на два класса: вертикальные и горизонтальные. Каждый класс имеет подвиды:

  • Промышленные. Высота таких электростанций может достигать больше 100 метров, мощность варьируется от 4 до 6 МВт.
  • Устройства для бытовых целей. Существуют модели, изготовленные на специализированных заводах и устройства, изготовленные своими руками;

Весь класс устройств, изготовленные своими руками, будь то ветряные электростанции или промышленные, работают по принципу электромагнитной индукции, то есть магниты, закрепленные в роторе, при вращении лопастей вырабатывают переменный ток. Он подается в накопительные аккумуляторы через контроллер. Это прибор, преобразующий переменный ток в постоянный и контролирующий степень заряда аккумуляторных батарей.

Следующим узлом является инвертор, который преобразует постоянный ток в переменный и выравнивает колебание электроэнергии до значения 50гц, далее ток подается на потребителей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
