Вентиляционный канал для вытяжки

Пластиковые трубы для кухонной вытяжки

Материал. ПВХ.

Диаметр. В сечении труба бывает круглая и прямоугольная. Последнюю еще называют плоской. Самые популярные диаметры: 100, 125, 150, 200 мм. Что касается прямоугольных, то наибольший спрос имеют такие размеры: 55—60 мм на 110—204 мм.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Сопротивление. Пластик гладкий, поэтому воздуховод из этого материала оказывает низкое сопротивление воздушному потоку. Если сравнивать круглую с прямоугольной, то по первой воздух будет двигаться немного быстрее.

Эксплуатация. Рабочая температура пластика — до 70. Он не подвержен коррозии и не требует чистки: на гладкую поверхность не налипает жир, грязь.

Уровень шума. Пластиковый воздуховод гладкий внутри, потоку не за что цепляться, поэтому вентиляция происходит бесшумно.

Сборка. Монтаж прост, но соединение переходниками требует времени. Слишком сложную конфигурацию кухонной мебели и стен пластиковый воздуховод «повторить» не может: резкие и частые изгибы ухудшают вентиляцию.

Стоимость. Невысока, но стоимость увеличивают переходники, без которых не обойтись.

Внешний вид. ПВХ-труба на кухне смотрится эстетично. Особенно это касается той, что имеет прямоугольное сечение. К тому же пластик можно покрасить в подходящий цвет.

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Понятие и особенности

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

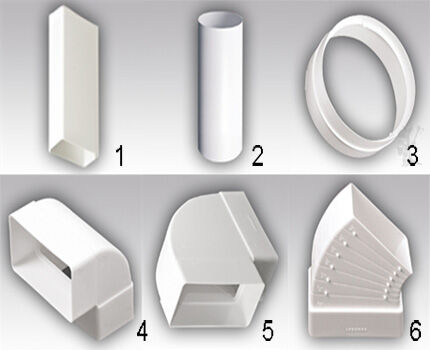

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

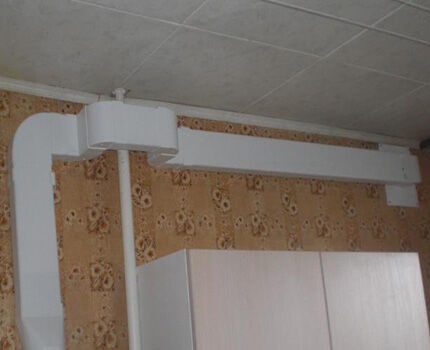

Обход стояка отопления с помощью колен

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Необходимым элементом вентиляционной системы является обратный клапан, роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование решетки с обратным клапаном, препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

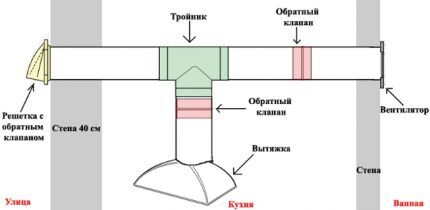

Схема размещения обратных клапанов

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой статье.

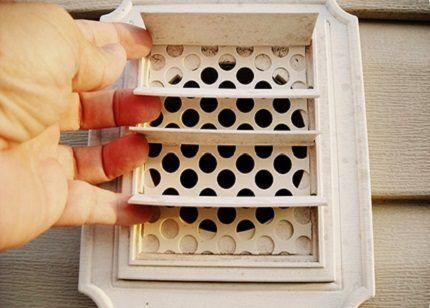

Защита от проникновения животных в воздуховод

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Вентиляционный канал для вытяжки

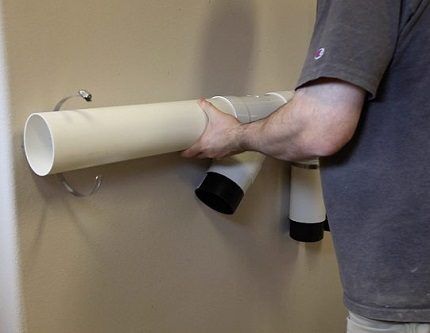

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

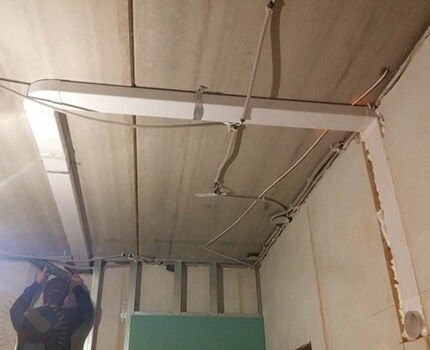

Установка скрытого пластикового короба

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Плотное соединение элементов пластикового короба

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Читать далее:  Воздуховоды для кухонной вытяжки

Вентиляционный канал для вытяжки

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Работа вентиляционной системы заключается в переработке воздуха, замене его свежим. Особую роль в эффективности при этом играет подбор материала, из которого произведена труба. Выбор во многом зависит от условий эксплуатации системы. В настоящее время конкуренцию привычным оцинкованным составляют пластиковые трубы.

Такие конструкции, в основном устанавливаемые на кухне при монтаже вытяжки, способны побороть запахи, водяные пара и жировые включения. Устройства часто прячутся над шкафчиками, просты в сборке и обслуживании, являются базовым элементом в переработке воздуха. Оборудование отличается высокой производительностью и доступной ценой, а легкость материала обеспечивает удобную установку.

Металлическая труба

. Говоря о металлическом воздуховоде, чаще всего имеют в виду алюминиевую гофру. Эта гибкая труба бывает и пластиковой, но из-за дешевизны наибольшее распространение получила именно алюминиевая. Она сделана из многослойной фольги, сложенной гармошкой. Внутри имеет каркас — кольца из стальной проволоки.

Диаметр. В сечении гофра бывает только круглой. Наибольший спрос имеют такие диаметры: 100, 120, 125, 150 мм.

Сопротивление. Хоть в момент монтажа гофру и растягивают, бороздки все же немного задерживают воздух. По гладкой поверхности он движется быстрее.

Эксплуатация. Рабочая температура — 300 и выше. Гофра стойка к коррозии, но требует периодической очистки. На ребристую внутреннюю поверхность налипает жир, копоть.

Уровень шума. Воздух «цепляется» за кольца внутри трубы. Это заставляет ее вибрировать, создавая шум. Поэтому металлический воздуховод работает громче пластикового.

Сборка. Монтаж проходит очень быстро: ее просто протягивают на большие расстояния. Гибкий рукав способен удлиняться в 4,5 раза. Поворачивать воздуховод в любом направлении легко, а значит, не нужны Г-образные переходники. Гофра «подстраивается» под любую конфигурацию мебели и выступы на стенах.

Стоимость. Дешевле пластиковой, плюс экономия на переходниках.

Внешний вид. Гибкий металлический воздуховод не так красив, как пластиковый.

Где используют?

Установка пластиковых вентиляционных труб возможна в любом бытовом помещении, но особенно в обновлении воздуха нуждаются места с высоким уровнем влажности и неприятным запахом. К примеру, в бане вентиляция предотвратит быстрый износ материалов, которые теряют стойкость под воздействием влаги и высоких температур, и предупредит рост уровня угарного газа и углекислоты. В гараже задачей установки является удаление автомобильного выхлопа и паров, сушка кузова, продувание смотровой ямы. В курятнике или другом помещении под скот система обеспечивает устранение вредных аммиачных паров.

Те же проблемы решает вентиляция и в частном доме. В воздухе обитает множество бактерий и вирусов, количество которых увеличивается после перенесенных болезней обитателями дома. Проветривание окон не справится с невидимыми вредителями. Этот вопрос решит только обустройство системы каналов оттока и притока воздуха.

Варианты вывода воздуховода

Рассмотрим два варианта установки пластиковых труб для вытяжной вентиляции. Они отличаются как местом монтажа, так и выбором элементов.

Чаще всего пластиковые трубы для обустройства вентиляции применяют на кухне для соединения вытяжки и вентиляционного отверстия, находящегося на стене под потолком. Для облегчения работы варочную плиту необходимо расположить как можно ближе к выходному отверстию.

Если она установлена на противоположной стороне, лучше ее перенести ближе, чем тянуть воздуховод через всю кухню.

Чем короче общая длина труб, тем лучше. Подсчитано, что каждый поворот трубы с углом 90º снижает эффективность на 10%, и еще столько же на каждый лишний метр теряют системы длиннее 3-х метров.

Чтобы не возникало вопросов по ходу работы, производим предварительные расчеты и составляем чертеж с указанием размеров и дополнительных деталей воздуховода.

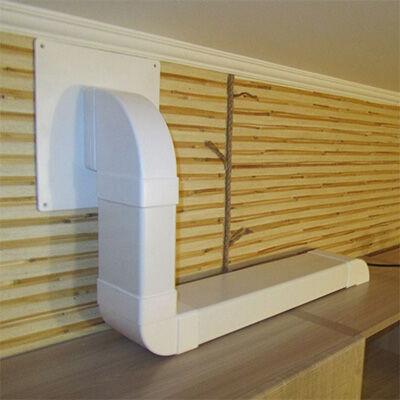

Монтаж пластикового короба

В качестве образца возьмем нередко встречающийся вариант, когда выходное вентиляционное отверстие находится чуть сбоку от места установки вытяжки

Виды воздуховодов для кухонных вытяжек

Для работы потребуются:

  • плоский канал для вытяжной вентиляции 204*60 (1,5-2 м);
  • горизонтальное колено 204*60
  • соединительное колено;
  • пластина настенная;
  • круглый редуктор с переходником;
  • ножовка по пластику;
  • наждачная бумага;
  • герметик;
  • разметочный инструмент.

Подготавливаем трубы – от пластиковых коробов отрезаем заготовки нужной длины зачищаем края. Если воздуховод крепится в свободном пространстве, можно его предварительно собрать на полу, зафиксировав соединительные элементы герметиком.

Если часть конструкции будет находиться в шкафу, сначала закрепляем ее (редуктор вертикальная труба), затем соединяем с горизонтальной трубой угловым коленом.

В конце подсоединяем трубу к оформленному пластиной отверстию специальным фитингом. Для прочности помазываем места соединений герметиком, нагревание использовать нельзя.

Схемы монтажа воздуховодов

Для маскировки воздуховода применяют подвесные потолочные конструкции или настенные шкафчики. Для открытого пространства лучше выбрать плоские прямоугольные короба, которые становятся незаметными, если их расположить на шкафах ( )

Если необходимы крепления к стене или потолку, нельзя использовать саморезы. Для этой цели специально предусмотрены хомуты, плотно охватывающие трубу. Они снабжены резиновым уплотнителем и крепятся с помощью кронштейнов или шпилек. Некоторые хомуты фиксируются простым защелкиванием, что упрощает процесс монтажа.

Выбрав в качестве маскирующего сооружения подвесной потолок, постарайтесь качественно провести работы. Перед началом строительства тщательно проверьте герметичность воздуховода – для ремонта или замены придется разбирать потолочную конструкцию из пластиковых панелей или гипсокартона.

В сооружение вентиляционных каналов применяются не только пластиковые изделия. О выборе материала для устройства воздуховодов вы узнаете из популярной статьи нашего сайта.

В городской квартире установка вытяжной вентиляции сводится к монтажу пластиковых воздуховодов, ведущих до отверстия в общедомовую шахту. В частом доме она на этом не заканчивается, так как существует еще один отрезок – от отапливаемого помещения через чердак на улицу.

Чтобы на пластиковых трубах от холода не возникал конденсат (чердак часто не отапливается), производят утепление.

Лучшими материалами для теплоизоляции служат:

  • базальтовая вата (стекловата, минвата);
  • скорлупа из полимерных материалов – полистирола или пенопласта;
  • вспененный полиэтилен.

Примером базальтовой ваты служит рулонная минвата Роквул, негорючая и прочная на разрыв, обладающая минимальной воздухопроницаемостью 0,3 мг/м×ч×Па, широким диапазоном термостойкости (от – 180 ºС до 500 ºС), гигроскопичностью около 1,5% по объему. Срок службы – до 35 лет.

Рулонный утеплитель для воздуховодов

Кроме рулонной базальтовой ваты существую другие разновидности утеплителя марки Rockwool: толстые маты или плиты, навивные цилиндры с фольгированным покрытием

Мягкие рулоны оборачивают вокруг труб с нахлестом, покрывают сверху фольгой или рубероидом (если используются маты без гидроизоляции), закрепляют с помощью обмотки металлизированной лентой или стальной проволокой.

Пенопласт и пенополистирол имеют вид жестких трубок, состоящих из нескольких сегментов. Некоторые из них покрыты слоем фольги. Пенопласт имеет более рыхлую структуру, поэтому подходит для утепления изогнутых фрагментов. Из-за невысокой цены его предпочитают экономные хозяева.

Характеристики скорлуп ППС

В таблице представлены сравнительные характеристики скорлуп ППС, которые изготовлены из пенопласта ПСБ-С и имеют вид полуцилиндров, скрепляемых хомутами или бандажом ( )

Лидирующие позиции занимает вспененный полиэтилен Пенофол, более эластичный, чем перечисленные материалы. Утеплитель отличается минимальной толщиной, но при этом он не пропускает влагу (с одной или двух сторон покрыт гидроизоляционной фольгой), обеспечивает низкий уровень шума и прекрасно сохраняет тепло.

Монтаж Пенофола

Для самостоятельного утепления рекомендуем использовать рулонный Пенофол С. Секрет легкого монтажа содержится в его структуре: тонкий и легкий полиэтилен покрыт с одной стороны клеевым слоем, с другой – гидроизоляционной фольгой

Вентиляционный канал для вытяжки

Толщина утеплителя бывает различной – от 3 мм до 10 мм, коэффициент теплопроводности в рамках 0.038-0,051 Вт/(м*К), водопоглощение – до 0,35 %. Для монтажа достаточно нарезать материал на куски нужного размера, снять защитную пленку и наклеить его на фрагмент трубы.

Для прямых труб, больших по протяженности, можно использовать рулон на всю ширину, без нарезки.

Особое внимание стоит уделить местам стыков, зоне выхода воздуховода на крышу, местам контакта с наружными стенами.

Информативные видеоролики помогут вам разобраться в видах пластиковых труб и больше узнать о способах их монтажа.

Как видите, монтаж воздуховодов из пластика не отличается сложностью и подходит для самостоятельной работы. Однако при составлении проекта рекомендуем обратиться к профессионалам, знающим нюансы установки приточно-вытяжной вентиляции и умеющим точно рассчитывать размеры применяемых элементов.

С двумя входами

Не очень распространенный вариант. Когда в стене два отдельных отверстия-входа в вытяжной канал — все просто. В один выводят трубу, а другой остается для естественной вентиляции. Однако при работе вытяжного зонта может возникнуть неприятность — обратная тяга. Исправная вентиляция вдруг начинает работать в обратном направлении, наполняя кухню неприятными запахами. Рассмотрим, почему так бывает и что делать.

Если в доме нет вытяжки, а есть только вентиляционный канал, воздух все равно должен меняться. Так работает естественная вентиляция. Теплый воздух в помещении менее плотный, чем холодный воздух на улице. Менее плотный — значит, легкий. Он поднимается и выходит в вентиляционную шахту.

Пластиковые воздуховоды

Из щелей в окнах и дверях в кухню должен поступать свежий воздух. При проектировании домов предполагалось, что именно так будет осуществляться вентиляция. Сегодня почти у всех стоят герметичные пластиковые окна и двери с уплотнителями, которые нарушают принципы вентиляции. В идеале, если стеклопакеты не обеспечивают приток воздуха, ситуацию должны исправлять приточными клапанами. Их устанавливают в пластиковое окно или стену рядом с ними.

Если установить кухонную вытяжку, ситуация осложнится. Современные вытяжки очень мощные. Во время их работы очень быстро забирается весь воздух из небольшой кухни. Предположим, за час она «забрала» 1000 кубометров воздуха. Плотно закрытые окна не впускают воздух с улицы. Тогда вентиляция начинает подавать на кухню отработанный, неприятно пахнущий воздух.

Чтобы не допустить обратной тяги, надо при включении вытяжки открывать окна или установить обратный клапан во второе вентиляционное отверстие. При ее выключении клапан будет закрываться, не пропуская на кухню грязный воздух.

С одним входом

Чаще всего кухонная стена имеет только одно окно в вентиляцию. Выше было рассказано об особенностях разных труб под вытяжку на кухню. Подразумевался именно этот, самый распространенный вариант.

Если вентиляционное отверстие одно, ни в коем случае не нужно полностью закрывать его воздуховодом. Многие считают: раз есть кухонная вытяжка — значит, вентиляция проходит качественно. На самом деле вытяжной зонт не упоминается в нормативных документах. Вентканалы для вентиляции, напротив, обязательны при проектировании зданий. Если вытяжка своим воздуховодом блокирует вход в вентиляционную шахту, то вентиляция на кухне невозможна.

Читать далее:  Каркас из профиля под гипсокартон

Каким бы мощным не был вытяжной зонт, он не способен всасывать воздух, находящийся далеко, например, под потолком или у противоположной стены. Удалить воздушную массу на расстоянии большем, чем ее входное отверстие, вытяжке не под силу. Таким образом, она «работает» только с воздухом над плитой. Остальное должно выходить через вытяжной канал.

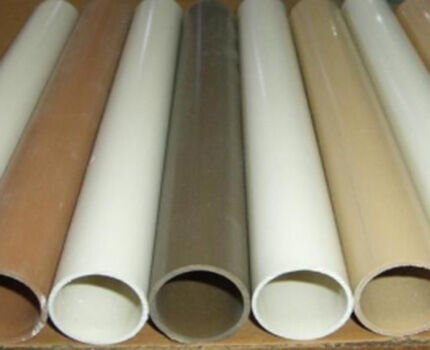

Какие бывают?

В производстве пластиковых вентиляционных труб используются такие материалы, как полиэтилен, полипропилен, поливинилхлорид, фторопласт. Могут добавляться дополнительные вещества для окрашивания или устойчивости изделия к разным температурам и химическим средствам.

Полиэтилен

Конструкции из полиэтилена применяются хозяевами дач, загородных построек. Полиэтиленовые трубы устанавливаются внутри и снаружи помещений. Среди преимуществ вентиляционных труб из полиэтилена выделяют следующие:

  • выдерживают перепады температур от -45 до 75 градусов;
  • позволяют легко прокладывать соединительные отверстия;
  • выпускаются с ультрафиолетовым и антистатическим покрытием.

Полипропилен

Полипропиленовые вентиляционные трубы выбирают начинающие мастера или те, кто располагает ограниченным бюджетом. В Европе такие конструкции устарели, однако, в России по-прежнему популярны за счет следующих преимуществ:

  • доступность;
  • легкая установка;
  • высокая стойкость к агрессивной химии;
  • отсутствие гигроскопичности.

Все же не обошлось и без минусов – материал не является огнеустойчивым, долговечным, плохо переносит отрицательные температуры.

Поливинилхлорид

Этот материал является самым распространенным вариантом. Он используется жильцами квартир и небольших коттеджей. Пользователи труб ПВХ отмечают такие плюсы, как:

  • удобство при монтаже и применении;
  • доступность материала;
  • герметичность;
  • наличие ультрафиолета, защищающего от разрушения.

Однако со временем трубы из поливинилхлорида трескаются, а при температуре выше 120 градусов выделяют хлор.

Фторопласт

Вентиляционные трубы из фторопласта устанавливают на приточно-вытяжной воздушный режим. Среди достоинств стоит отметить следующие:

  • устойчивость к парам, кислотно-щелочным растворам;
  • механическая прочность;
  • высокий температурный диапазон от -40 до 140 градусов.

Благодаря вышеперечисленным свойствам конструкции применяют для притока и оттока агрессивных воздушных масс.

Правило для всех типов труб

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Вентиляционный канал для вытяжки

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Звучит оно так: чем длиннее воздуховод, чем больше в нем сгибов, тем ниже производительность вытяжки. С каждым дополнительным метром она работает на 5 — 10% хуже. Каждый поворот замедляет воздушный поток.

Если газовая плита жестко зафиксирована и окно в вентиляционный канал расположено недалеко — отлично. Если на большом расстоянии — ничего не поделаешь. Газовую плиту на гибком шланге или электрическую желательно передвинуть ближе к вентканалу. Хорошо, когда сделать это позволяет расстановка кухонной мебели. Наихудший вариант, когда вентиляционный канал и вытяжка расположены на противоположных стенах. Желательно, чтобы труба вентиляции не превышала 3 м.

Плюсы и минусы

Вентиляционные трубы выполняют важнейшую задачу в работе всего оборудования – служат конструкцией для отведения вредных примесей и избыточной влажности воздуха. Для обустройства вытяжной системы в бытовых условиях подходят трубы из самых разных материалов, но особой популярностью в наши дни пользуются пластиковые конструкции, что обусловлено рядом преимуществ, а именно:

  • небольшой вес, что облегчает монтаж и транспортировку;
  • доступная цена;
  • возможность обработки антистатиком, после чего поверхность не будет притягивать пыль;
  • простота в установке вытяжной трубы в труднодоступных местах;
  • безопасность материала для человека и окружающей среды;
  • соответствие нормам санитарно-гигиенических требований;
  • стойкость к коррозии, долговечность;
  • герметичность за счет отсутствия швов;
  • бесшумная работа по сравнению с алюминиевыми воздуховодами;
  • возможность скрыть детали, чтобы поддержать эстетичный вид помещения.

Несмотря на широкое применение пластиковых устройств и их достоинства, при покупке следует подготовиться и к минусам. Главным из них является отсутствие стойкости к огню, за счет чего использование ограничивается бытовыми условиями.

Применение вентиляционных труб в быту

Вентиляционный канал для вытяжки

До появления на рынке пластиковых деталей воздуховоды делали из оцинкованного металла, они и сейчас часто встречаются в производственных цехах или в заведениях общепита (их использование связано с высокими температурами).

Но для применения в быту, то есть для установки вентиляции в квартирах и коттеджах, больше подходят полимерные изделия.

Они обладают следующими преимуществами:

  • имеют меньший вес, чем металлические, поэтому их легче установить своими руками;
  • гладкие стенки имеют минимальное сопротивление для перемещения воздуха;
  • герметичны, так как не имеют швов;
  • устойчивы к воздействию повышенной влажности, не ржавеют;
  • в продаже всегда можно найти комплект фитингов, подходящих по сечению.

К продаже допускаются изделия, отвечающие ГОСТам и имеющие сертификаты соответствия, поэтому можно говорить и о безопасности пластиковых элементов.

Детали воздуховодов для вытяжки

Стенд в супермаркете с пластиковыми элементами сборки системы вентиляции для вытяжки: трубами прямоугольного и круглого сечения, переходниками, тройниками, заглушками, угловыми деталями

Трубу покупают после приобретения вытяжки и после того, как решили, куда ее выводить.

  • Длина. И пластиковые воздуховоды, и гофра бывают разной длины, так что подобрать необходимую несложно. Если труба длинновата, ее укорачивают: пластиковую — ножовкой, а гофру — ножницами. Чтобы нарастить металлическую, используют алюминиевый армированный скотч.
  • Диаметр. В инструкции к вытяжке указано, какой диаметр должен иметь воздуховод. Если трубы из пластика нужного диаметра в продаже нет, то для соединения используют переходники. Но стоит помнить: когда ее диаметр больше диаметра патрубка вытяжки, нагрузка на мотор возрастает. Если гофра чуть шире, ее просто стягивают хомутом.
  • Форма. Труба может не совпадать с отверстием вытяжного зонта или с отверстием вентиляционной решетки по форме. Тогда используют переходники с круглой на квадратную форму.

Параметры выбора воздуховода

В зависимости от формы сечения бывают прямоугольные и круглые типы пластиковых вентиляционных труб.

Круглые

Вентиляционный канал для вытяжки

Круглые воздуховоды хорошо подойдут для длинных трасс вентиляционной системы. В магазинах можно подобрать диаметры 100, 125 и 150 мм. Такие конструкции обычно применяются в быту – в кухонной вытяжке, ванной, кладовой. Достоинствами считаются устойчивость к кислым и щелочным испарениям, гладкость, отсутствие сопротивления воздушному потоку и шума. Обычно в круглые воздуховоды устанавливается система для притока воздуха.

Прямоугольные

Пластиковые короба прямоугольного сечения чаще используются в местах, где их легко спрятать за подвесной потолок при монтаже. Типовые размеры составляют 60х120 и 60х204 мм. Среди преимуществ прямоугольных воздуховодов стоит отметить эстетичный внешний вид, простоту монтажа, экономию пространства. Благодаря гладкой внутренней поверхности в плоских и прямоугольных каналах не создается дополнительный шум.

Прямоугольные вентиляционные трубы позволяют более качественно установить вытяжку, в отличие от круглых воздуховодов они незаметны над шкафами. Однако стоимость прямоугольных элементов системы является на 20–30% выше, а производительность – ниже, поэтому большинство хозяев все же предпочитают монтировать на кухне трубы с круглым сечением.

Прочие элементы

К фасонным деталям относятся соединительные и горизонтальные колена, заглушки, держатели, решетки, редукторы, прямые соединители, пластины, тройники – их сейчас легко найти в магазинах или заказать в интернете. К основным элементам систем вентиляции относятся следующие:

  • фитинги различного назначения используются для установки воздуховодов, а именно для герметичного соединения деталей в единую систему. Благодаря этим элементам возможен плавный переход труб разного диаметра, создание угла 90 градусов, соединение воздуховода с вытяжкой и вентиляционным отверстием;
  • переходник является важнейшим элементом вытяжки. Его применяют в случаях, когда необходимо соединить трубы разного поперечного сечения или воздуховоды различных размеров;
  • обратный клапан – это еще одна важная деталь, которая позволяет избежать эффекта обратной тяги и возвращения отработанного воздуха в помещение. Динамическая лопасть клапана открывается только по ходу движения воздуха в вентиляционную шахту.

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Вытяжка с несколькими режимами мощности

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

P = S*(M/N)

Вентиляционный канал для вытяжки

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета скорости воздушного потока

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Разноцветные пластиковые трубы для вентиляции

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов.

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы из пластика набор 1

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

  • от диаметра 100 мм к размеру 110х55 мм;
  • от диаметра 100 мм к размеру 120х60 мм;
  • от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Монтаж воздуховода из пластика

Говоря о монтаже, будем иметь в виду именно наиболее распространенный способ вывода воздуховода — в вытяжной канал с одним входом.

Для сборки пластиковой трубы нужны переходники. В общем смысле переходниками называют элементы для соединения по прямой (без разворота), под прямым углом, для соединения воздуховода с вытяжкой и с вентиляционной решеткой. При соединении стыки нужно изолировать, чтобы отработанный воздух не проходил в кухню.

На вентканал устанавливают решетку для естественной и принудительной вентиляции. Она представляет собой пластину из двух частей. Сверху круглое отверстие входа в вентиляционную шахту с фланцем, а снизу — решетка. Если диаметр воздуховода не совпадает с диаметром фланца либо если труба прямоугольная, а фланец имеет круглое сечение — в таких ситуациях используют переходники.

Проектирование и расчет

Установку вентиляционной системы необходимо начинать с проектирования. На данном этапе следует рассчитать производительность всех элементов, иначе можно столкнуться с проблемой недостаточной циркуляции воздуха или сильного шума во время работы.

Расчет внутреннего и наружного климата производится согласно нормативным актам. Нужно определить необходимый теплообмен и потребляемый объем воздуха на одного человека за час. Уже на основании этих данных подбирается тип вентиляции: общеобменный или местный, приточно-вытяжной или вытяжной, естественный, механический или смешанная.

Расчет распределения воздуха осуществляется разными способами: вытеснение или смешивание, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, проектировка числа и типов воздухораспределителей. Правильный расчет на этапе проектирования позволит избежать быстрого разрушения компонентов и дорогостоящего ремонта. В основном на кухне принято устанавливать приточно-вытяжные вентиляционные системы. Один элемент втягивает отработанный воздух, вторая часть отвечает за поступление свежего.

При проектировании следует составить графическую схему и указать такие основные параметры, как:

  • длина труб для разводки воздушных каналов;
  • количество воздуховодов, их локализация;
  • размещение воздухозаборов, решеток и другого оборудования;
  • описание использованных материалов.

Монтаж круглой гофры

Для сборки гибкой вентиляции переходники не нужны, потому что гофра сгибается и поворачивается под любым углом. Гофру надевают на патрубок вытяжки и стягивают хомутом. Затем максимально растягивают, чтобы со временем она не провисала. Другой конец вставляют во фланец вентиляционной решетки, фиксируют хомутом.

Концы гофры не герметизируют по двум причинам. Во-первых, потому что гибкую трубу надо время от времени чистить внутри. Во-вторых, потому что во время работы она вибрирует, отчего могут появиться щели. На всем протяжении гофры, через каждый 1—1,5 м, ее закрепляют на хомутах, чтобы она не раскачивалась.

Установка

К установке вентиляции стоит приступать после грамотного проведения расчетов и закупки необходимых материалов. Работа должна осуществляться на этапе чернового ремонта, то есть по окончании штукатурки и шпаклевки стен. Для качественного монтажа следует соблюдать такие условия, как:

  • не устанавливать вытяжку непосредственно на выход для вентиляции;
  • использовать вентиляционную решетку с обратным клапаном;
  • не применять трубы с малым сечением;
  • не перегораживать участки лопастями вентиляторов;
  • монтировать технику на высоте больше 1,7 метра.

Монтаж пластиковых вентиляционных труб своими руками не представляет особой сложности и напоминает сборку детского конструктора. Для работы потребуются следующие инструменты:

  • плоский канал для вытяжной вентиляции;
  • горизонтальное и соединительное колено;
  • настенная пластина;
  • круглый редуктор с переходником;
  • ножовка по пластику;
  • наждачная бумага;
  • клей, герметик;
  • разметочный инструмент.

Прежде всего, нужно расположить кухонную плиту ближе к выходному отверстию, иначе воздуховод придется тянуть через все помещение. Установка системы вентиляции производится следующим образом:

  • при подготовке конструкций необходимо отрезать нужные по длине заготовки и зачистить края;
  • на противоположных сторонах кухни нужно сделать отверстия для установки устройств;
  • необходимо присоединить воздуховод к стене и потолку специальными хомутами посредством кронштейнов или шпилек. Не рекомендуется использовать саморезы в качестве крепления.
  • нужно оборудовать вытяжное устройство обратным клапаном и всасывающий вентилятор;
  • следует соединить трубу для вытяжки с вытяжным устройством;
  • необходимо установить к всасывающей конструкции фильтр, воздухонагреватель, кондиционер, рекуператор;
  • стоит скрепить воздуховод с системой ввода воздуха;
  • смонтировать дополнительные элементы, например, шумо- и теплоизоляцию.

При монтаже вентиляционной системы стоит знать, что наличие поворотов снижает работоспособность. Каждый угол сокращает производительность на 10%. Чем короче общая длина труб, тем эффективней будет работать вытяжка. Те же 10% работы лишнего метра теряются при длине труб больше 3 метров. Установка вытяжки – это удобный и несложный процесс, который осуществляется без лишнего шума и мусора, работа выполняется в кратчайшие сроки.

Как спрятать воздуховод

Вентиляция может выглядеть очень громоздкой и портить обстановку на кухне. Чтобы труба меньше бросалась в глаза, ее, как правило, прокладывают над кухонными шкафами или под самым потолком. Если воздуховод пластиковый, самое простое, что можно сделать — это покрасить его в тон стен или мебели. Все это полумеры. Чтоб ее скрыть от посторонних, понадобятся материалы и время.

  • Если вентиляция не проходит через всю стену, ее можно спрятать в навесной шкаф, просверлив отверстия. Хорошо, когда вход в вентканал находится прямо над вытяжкой. Такой прямой воздуховод удобно прятать в декоративный короб из металла под цвет вытяжки или пластика.
  • Когда труба очень длинная, можно сделать под потолком короб из влагостойкого гипсокартона. А чтобы оправдать его наличие, украсить декоративными светильниками.
  • Если вентиляцию устанавливают во время ремонта, то спрятать воздуховод можно в конструкциях многоуровневого потолка — подвесного или натяжного.

Вентиляционный канал для вытяжки

Теперь, разбираясь в особенностях вентиляционных для кухни труб, можно подобрать воздуховод под свои требования. Зная нюансы монтажа, можно собрать его самостоятельно. Понимая, как правильно выводить ее, можно обеспечить хорошую вентиляцию на кухне.

Как скрыть и проверить: советы

Обычно пластиковые вентиляционные трубы не так просто замаскировать, поэтому рекомендуется заранее предусмотреть их месторасположение при установке навесных шкафов. Отличный вариант – это вытяжка и трубы, встроенные непосредственно в каркас кухонного гарнитура. Некоторые мастера по монтажу подвесных потолков также предлагают свои услуги по проектированию и обустройству вентиляции. Хорошо в таком случае подойдет многоуровневый потолок. Если разместить нижний уровень по всему периметру, то все коммуникации будут скрыты.

Для проверки работоспособности установленных труб можно воспользоваться тонкой бумагой, подойдет даже туалетная. Для этого нужно немного открыть форточку и приложить бумажный отрезок к затяжной решетке. Если бумага примет вертикальное положение, то можно считать, что вентиляция смонтирована качественно.

При проверке вентиляции на кухне и в ванной можно воспользоваться этими же способами. Нормальная циркуляция воздуха в указанных помещениях должна быть не меньше 25 м³/ч. Если анемометр определяет меньшие показатели, а вытяжка находится в исправном состоянии, то рекомендуется увеличить приток воздуха, иначе из-за повышенной влажности на стенах образуется плесень, а по квартире начнут распространяться неприятные запахи.

Основными причинами неисправности вентиляции можно выделить следующие:

  • ошибки на этапе проектирования – в этом случае придется переустановить вытяжку с учетом обязательных требований к системе воздухообмена;
  • засор канала вентиляции – для устранения проблемы можно самостоятельно снять и прочистить решетку или обратиться к специалисту.

Чтобы вентиляционная система оставалась в исправном состоянии долгие годы, нужно соблюдать следующие условия эксплуатации:

  • следить за состоянием фильтров и вовремя их менять;
  • оборудовать вытяжку на высоте от 65 до 70 см от варочной поверхности;
  • периодически проверять мотор на наличие жира, при необходимости удалять его;
  • включать технику заблаговременно до приготовления пищи;
  • устранять загрязнения на корпусе мягкой губкой с минимальным использованием бытовой химии;
  • расположить розетку для включения таким образом, чтобы провод устройства не перегревался во время работы плиты.

Вентиляционная система из пластиковых труб – это удобный и доступный вариант, не нуждающийся в особом уходе, исправно служащий долгие годы и имеющий все же больше преимуществ, чем недостатков.

Технология установки не покажется сложной даже начинающему мастеру, но расчет необходимых показателей и проектирование лучше доверить специалисту. Только тогда вентиляция будет эффективно поддерживать микроклимат в помещении, защитит жильцов квартиры от вдыхания несвежего воздуха и сопутствующих заболеваний, убережет покрытие стен и потолков помещений от быстрого износа.

Подробнее об особенностях монтажа пластиковой вентиляции смотрите в следующем видео.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
