Разводка канализации — схема внутренней разводки в доме

Обустройство наружной системы водоотведения

Внутренняя разводка канализации по силам домашнему мастеру, если используются нормы СНиП и рекомендации профессионалов. Чугунные трубы ушли в прошлое, уступив место легким, прочным, эстетичным конструкциям из полипропилена, полиэтилена, поливинилхлорида. Это позволяет сэкономить бюджет ремонта/строительства.

Промышленность выпускает трубы бухтами и кусками. В первом случае отсутствуют раструбы, соединять трубопровод приходится муфтами, зато, отсутствуют отходы, обрезки. Во втором случае каждый кусок вставляется в раструб предыдущего, фитинги нужны лишь для изменения направления стоков (отводы 30 – 90˚), разветвлениях, объединениях горизонтальных линий (тройники, переходы). Для горизонтальных линий хватает диаметра канализационных труб 50 мм, стояки используют 110 мм.

https://www.youtube.com/watch?v=zrXtawx6dc0

Обязательным требованием нормальной эксплуатации системы являются сифоны гидрозатворов, устанавливаемые после каждой мойки, машины (стиральная, посудомоечная), раковины, писуара, ванны. Исключением снова является унитаз, в котором гидрозатвор встроен в корпус. У сифонов душевых кабин гидрозатвор тоже собственный.

Устройство стояковых линий внутренней канализации:

  • 110-и миллиметровые трубы
  • люки ревизии
  • отводы с присоединительными патрубками на каждом этаже
  • специальный крепеж
  • заглушки
  • крестовины
  • тройники
  • колена
  • муфты
  • компенсаторы (между этажами).

В индивидуальных домовладениях канализационные системы отличаются своей автономностью. Схема разводки канализации в частном доме разрабатывается с учетом требований, прописанных в строительных и санитарных нормативных документах.

Правила, поясняющие, как следует сооружать систему отвода стоков, несложные, но выполнять их нужно. Но для этого необходимо сначала узнать информацию, как сделать разводку канализации в частном доме.

Нельзя обеспечить комфортное проживание в загородном строении или на даче, когда там нет санузла. Поэтому одновременно с проектированием возведения жилой постройки, нужно планировать разводку инженерных систем. Мероприятия, связанные с обустройством канализационной системы, предусматривают планирование наружной магистрали и внутридомовой сети.

Сеть внешняя представляет собой подводящий трубопровод и септик (накопитель стоков). Внутренняя система – это стояк, оборудованный фановой трубой, и разводка труб канализации в частном доме по направлению к приборам, установленным на кухне, в санузле, прачечной и других хозяйственных и подсобных помещениях.

Разводка канализации - схема внутренней разводки в доме

Планируется схема прокладки сети в процессе разработки проекта дома. При этом не следует забывать простую закономерность: чем она проще, тем надежнее функционирует система отвода отработанной жидкости (детальнее: “Внутренняя канализация в частном доме – устройство своими руками “). При проектировании домовладения так называемые «мокрые» помещения желательно располагать как можно ближе одно к другому. В результате достаточно будет сооружения одного канализационного стояка.

В том случае, когда точки водозабора планируется разместить на большом расстоянии друг от друга, тогда надо предусмотреть обустройство нескольких стояков, либо обеспечить передвижение жидкости при помощи насосов.

Когда имеется подробная схема, где отражена канализационная разводка в частном доме, можно приступать к приобретению нужных материалов и начинать сборку. Монтажные работы в данном случае при условии применения пластиковых труб не являются сложными. Состыковка труб выполняется способом «в раструб» – который не предусматривает использования дорогостоящего оборудования. Сборку производят в полном соответствии со схемой, применяя хомуты для крепления труб к стенам.

Разводка канализации в частном доме своими руками предусматривает выполнение соединения внутридомовых сетей и наружной магистрали, для чего требуется обустройство выпуска трубы для отвода стоков посредством отверстия в фундаменте. Его делают на этапе закладки основания.

На схеме внешней магистрали располагаются такие элементы:

  • трубы для монтажа канализационной магистрали, которые укладывают в грунт. Производители окрашивают их в оранжевый цвет. И трубы и фитинги, используемые при монтаже наружной канализации, должны отличаться высокой прочностью;
  • набор фитингов для прокладки трубопровода;
  • ревизионные колодцы для обслуживания и профилактики сети;
  • септик или накопитель для очистки стоков.
  1. При планировании наружных сетей в первую очередь выбирают место расположения будущего септика. Его необходимо размещать в наиболее низкой точке на прилегающей к дому территории, чтобы при создании уклона трубопровода можно было использовать особенности естественного рельефа.
  2. Когда выбирают место для септика или накопителя стоков соблюдают санитарные нормы и требования. Очистное сооружение запрещается устанавливать близко к жилому дому (минимальное расстояние – 5 метров). Также септик располагают как можно дальше от источника питьевой воды. С другой стороны, когда очистная конструкция сильно удалена от дома, потребуется строительство длинного трубопровода.
  3. Магистраль должна быть проложена максимально по прямой линии. При необходимости выполнить поворот в данном месте нужно обустроить ревизионный колодец, поскольку в нем чаще всего образуются засоры.
  4. Места соединения элементов трубопровода следует сделать герметичным, чтобы утечки не привели к загрязнению почвы и грунтовых вод.
  5. Подсоединять подводную трубу к септику нужно при помощи резиновой соединительной манжеты. Подобный подход при сезонных подвижках грунта способен уберечь канализационную систему от разрушений.

К составлению схемы относительно того, как развести канализацию в частном доме, нужно подходить ответственно и серьезно. Иначе система либо не будет функционировать, либо станет постоянно засоряться.

Современная канализационная система в частном доме – это комплекс канализационного оборудования, коммуникаций и инженерного оборудования – трубопроводов, выгребных ям, септиков.

Главная функция канализации – собрать сточные воды из места их появления в одну сеть и транспортировать их к сооружению по утилизации.

Если канализацию спроектировать правильно, учесть все требования СНИП и правильно ее эксплуатировать, то она станет залогом комфорта и уюта в частном доме или на даче .

И наоборот – пренебрежительное отношение к строительству канализации может привести к ошибкам, которые, в свою очередь, вызовут печальные последствия — засоры и частые чистки .

Если схема проведения канализационных сетей нарушена или составлена неправильно, то это обязательно повлечет за собой насыщение грунтовых вод фекальными составляющими, и колодезная (скважинная) вода будет непригодна для питья.

А самое печальное, что может случиться – при большом объеме сточных вод возможно подтопление здания, и это значит, что с фундаментом, стенами и подвальным помещением может случиться все, что угодно. Не говоря уже о запахе, сопутствующем всем этим неприятностям.

Проект канализации для дома должен составляться, опираясь на данные конкретной местности. Поэтому важно соблюдать некоторые рекомендации, общие для всех проектов. Схема устройства канализации в частном доме обязательно должна стоять на «трех китах». Это:

  1. Наружная канализация.
  2. Внутренняя канализация.
  3. Канализационная емкость.

Канализационные трубы монтируются от каждого сантехнического прибора квартиры (приёмника сточных вод) имеющего слив. Подключение приёмников к канализации осуществляется через сифоны или гусаки. Исключение могут составить сантехнические приборы не постоянного использования (стиральная машина, посудомойка).  Их сливы можно подключить к постоянно используемой канализации, например, раковины, при помощи фитингов отвода и гибкого шланга для слива d=25мм.

Все канализационные трубы, проложенные горизонтально должны иметь уклон в сторону канализационного стояка равный 3˚ для труб 32-40-50 мм и 2˚ для труб 85-110 мм. Для более точного расчета уклона лучше воспользоваться таблицей.

Выбор диаметра канализационных труб привязан к типу приёмника сливных вод:

  • Для подключения унитаза используется труба или фитинг 110 мм либо специальный манжет;
  • Стационарные приборы (раковина, умывальник) подключаются через сифон к спускам 40-40 мм, ванная и душевая к отводам 50 мм, магистральные отводы квартиры делаются трудами не менее 50 мм.
  • Установочные приборы, имеющие слив (мойка, стиральная машина) подключаются к канализации 50 мм шлангами сливов 25-32 мм.
  • Расстояние от трубы до строительной конструкции не должно быть менее 20 мм. Крепление канализационных труб к конструкциям производится специальными хомутами.

В устройстве канализации квартиры недопустимо:

  • Заделка растровых соединений пластиковых труб строительным раствором;
  • Жесткая замуровка пластиковых труб раствором и укрытие их стяжкой;
  • Переход с большой трубы на меньшую трубу (сужение трассы);
  • Устройство обратных уклонов от приёмников.

Большинство домовладельцев выбирают канализационные трубы из синтетических материалов. Они подходят как для внутренней, так и для наружной разводки.

Это прочные изделия, устойчивые к коррозии. При сильном механическом воздействии они способны деформироваться, но редко дают трещины.

На гладких внутренних стенках канализационных труб ПВХ и ПНД меньше скапливаются отложения, чем на металлических поверхностях. Благодаря этому магистраль меньше подвержена засорам.

Изделия из полимеров устойчивы к кислотам и щелочам. Химически активные стоки не наносят вреда трубам, что положительно сказывается на сроке их эксплуатации. Также полипропилен и поливинилхлорид хорошо переносят высокие температуры (до 60-100°С).

Качественные полимерные трубы

Трубы из полимеров экологически безопасны. При нагревании материалы не выделяют токсичных веществ в атмосферу, воду или почву

Для монтажа трубопровода потребуются соединительные детали, тройники, фитинги. Чтобы было удобно обследовать и ремонтировать канализацию, необходимо позаботиться о наличии ревизионных ниш, смотровых колодцев и люков для них.

Также необходимо подобрать подходящий герметик для обработки стыков. Лучше всего отдать предпочтение специальному силиконовому составу с антисептическими добавками.

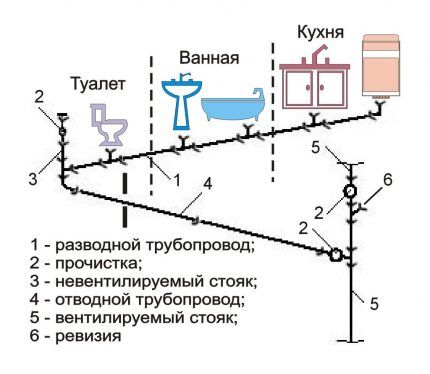

Схема расположения сантехоборудования

При планировании точек подключения сантехоборудования нужно позаботиться, чтобы унитаз находился немного ниже, чем остальные приборы, и рядом со стояком

  • проектирование внутренней канализации;
  • подготовка материалов;
  • прокладка труб;
  • создание выхода к наружной канализации;
  • установка стояка и разводки;
  • монтаж фановой трубы.

Во сколько обходится устройство канализации в частном доме своими руками

Внутренняя канализация в частном доме

Проектирование и строительство внутреннего сегмента канализации в частных домах в целом совпадает с аналогичными работами в многоквартирниках, но имеет и свои особенности.

Разводка канализации - схема внутренней разводки в доме

Итак, внутренняя канализационная система предназначена для отвода сточных вод от размещенных в доме сантехнических приборов, таких как: раковины, кухонная мойка, ванна, душ, автоматические устройства, потребляющие воду (стиральная и посудомоечная машины). Сточные воды по разветвленной системе трубопроводов сводятся в один поток, который впоследствии выводится за пределы дома и утилизируется.

«). Одним из самых больших затруднений является отсутствие центральной канализации, в отсутствие которой приходится монтировать систему утилизации стоков самостоятельно.

Читать далее:  Внутренний водопровод и канализация: стандарты и требования

С внутренней канализацией дела обстоят немного проще. Отчасти это связано с тем, что

и монтаж внутренних элементов во многом похоже на те же процессы в многоквартирных домах. Впрочем, разница есть, и о ней нужно узнать.

Внутренняя канализация в частном доме предназначена для выведения стоков из сантехнических приборов: ванны, раковины, посудомоечной машины, унитаза и прочих устройств. Далее все эти отходы попадают в единый трубопровод, через который стоки уходят в специально отведенное место.

Труба стояка обычно имеет диаметр 100 мм. При планировании его расположения учитывают, что сантехнику следует располагать на расстоянии не более 3 м.

Стояк обычно монтируют в санузле, т.к. расстояние до унитаза должно быть не более 1 м. В случае, если невозможно расположить элементы системы на таких расстояниях, следует установить трубы большего диаметра.

Проект наружной канализации разрабатывают так, чтобы до септика было как можно ближе, а участок трубопровода был прямым. Что касается материала труб, то выбор в пользу полимеров рационален.

Монтаж наружной канализации загородного дома – трудоемкий процесс, так как связан с прокладкой магистрали в земле.

внутренняя канализация в частном доме

Необходимо вырыть траншеи на глубину ниже уровня промерзания почвы. Дно ям утрамбовывают, насыпают песчаную подушку, поверх которой кладут трубы под уклоном 2-3%.

Монтаж наружной канализации

Если возможны суровые морозы, то трубы, проведенные под землей и в неотапливаемых помещениях дома, утепляют теплоизоляционным материалом

Сточные воды из канализационных труб поступают в накопительные или накопительно-очистные сооружения. Это могут быть выгребные ямы или септики. Домовладельцы все чаще останавливают выбор на автономных станциях биологической очистки.

Каждое из этих сооружений имеет свои достоинства, и выбирать следует, ориентируясь на потребности семьи, объем стоков и запланированную частоту чистки.

Выгребную яму целесообразно строить на даче или для канализации загородного дома, в котором установлено минимальное количество сантехприборов.

Существенное преимущество выгребной ямы из бетонных колец – относительная дешевизна. Однако сооружение нуждается в частой откачке, а это лишние расходы в процессе эксплуатации.

При строительстве выгребной ямы или герметичного накопительного септика имеет смысл смонтировать обратный клапан, чтобы предотвратить перетекание сточных вод из переполненной очистной конструкции в дом. Клапан также защитит от грызунов, которые могут по трубам попасть в помещение.

Хорошее решение – установка двух- или трехкамерного септика. В таком сооружении нечистоты отстаиваются, очищаются и фильтруются. Вода на выходе относительно чистая и безопасная для окружающей среды. Септик можно построить своими руками или приобрести готовый.

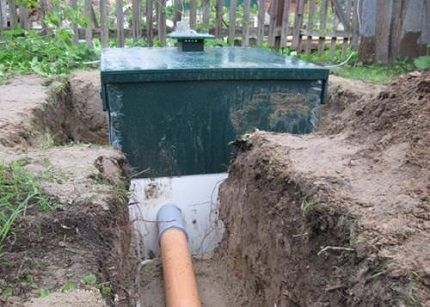

Монтаж и подключение септика

В большинстве домовладений устанавливают септики. Обычно это пластиковые конструкции, которые необходимо дополнительно защищать от всплытия, промерзания, пучения грунтов

Идеальный вариант с точки зрения эффективности и экологичности – станция биологической очистки. Это сложное оборудование промышленного производства, которое очищает сточные воды от вредных примесей на 95-98%.

У станций лишь один недостаток – дороговизна, однако если владелец участка может себе позволить такие расходы, они окупятся сторицей.

Разводка канализации - схема внутренней разводки в доме

Критерии выбора септика для организации локальной канализации частного дома описаны в этой статье.

Схема расположения главного коллектора

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

Пример устройства вакуумного клапана

Пример устройства вакуумного клапана

Схема устройства вентиляционного стояка

Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Соединение ПВХ труб

Соединение ПВХ труб

Пример применения переходника с 50мм на 110мм

Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90о, это снижает риск засора.

Герметик наносится поверх резиновой прокладки

Герметик наносится поверх резиновой прокладки

Схема возможного выполнения резких углов

Схема возможного выполнения резких углов

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Схема устройства водяного затвора

Схема устройства водяного затвора

Мнения на эту тему разделились.

Пример переполненной емкости

Пример переполненной емкости

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Наименование товара Изображение Стоимость, руб.
Труба ПВХ 0,5 м d 110 Труба ПВХ 105
Труба ПВХ 1 м d 110 180
Труба ПВХ 2 м d 110 340
Труба ПВХ 3 м d 110 490
Труба ПВХ 4 м d 110 670
Труба ПВХ 6 м d 110 990
Труба ПВХ 0,15 м d 50 35
Труба ПВХ 0,5 м d 50 45
Труба ПВХ 1 м d 50 55
Труба ПВХ 1,5 м d 50 80
Труба ПВХ 2 м d 50 95
Труба ПВХ 3 м d 50 135
Крепежный хомут d 110 Крепежный хомут 35
Крепежный хомут d 50 20
Отвод d 110/45о Отвод 100
Отвод d 50/45о 20
Тройник d 110 Тройник 180
Тройник d 50 30
Заглушка d 110 Заглушка 75

По сравнению с металлическими аналогами, ПВХ комплектующие позволяют быстро и просто провести канализацию в частном доме. Цена отдельных комплектующих и итоговая стоимость более чем доступны.

Порядок строительства внутренней канализации

Чугунный стояк канализационной сети

При постройке или ремонте канализационной сети, прежде всего необходимо провести ревизию стояка. Во многих старых домах канализационные системы изготавливались из чугунных труб, которые со временем приходят в негодность, на их внутренней поверхности образовываются наслоения, затрудняющие прохождение стоков, на корпусе появляются микротрещины, приводящие к распространению неприятных запахов и образованию течей.

Канализационный стояк в многоэтажном доме

Как поменять канализационные трубы в квартире? Замена канализационного стояка представляет собой большую проблему, прежде всего потому, что все операции необходимо согласовывать с соседями по многоквартирному дому. На время замены основной канализационной трубы вам необходимо предотвратить использование системы соседями, проживающими выше.

После того как вы договоритесь со всеми соседями и выберете время для проведения ремонтных работ, приступайте к замене стояка. Для его монтажа вам потребуется перфоратор и запас труб с соединительными элементами.

Замена стояка производится следующим образом:

  • после перекрытия водоснабжения необходимо добраться до участков соединения ваших труб с соседскими. Возможно, потребуется использовать перфоратор для того, чтобы разрушить участок перекрытия вокруг трубы;
  • обнажив участок соединения, демонтируйте старую трубу. Для демонтажа чугунных канализационных труб вам может потребоваться молоток и зубило;
  • установите прямой участок трубы и соединительные элементы. Не забудьте, что раструб при монтаже вертикального стояка должен быть направлен вверх, в противном случае вам не избежать течей. Для дополнительной герметизации используйте прокладки из резины, а также герметик, который наносите поверх места соединения труб;
  • в нижней части вертикального канализационного стояка обычно монтируется крестовина или отвод. Эти элементы предназначены для подсоединения горизонтальных отводов канализационной сети. Крестовина, тройник или отвод должны быть расположены в самой нижней части стояка, практически на полу.

Тройник в канализационном стояке

После монтажа вертикального стояка можно приступать к разметке расположения горизонтальных отводов. Существует два основных варианта строительства канализационной сети.

  1. Безнапорная канализация. Стоки в трубопроводах такой сети перемещаются под действием гравитации, самотеком. Для эффективной работы всей системы, канализационные трубы должны прокладываться под определенным уклоном так, чтобы жидкость внутри них не застаивалась.
  2. В ряде случаев безнапорную канализацию в квартире проложить не удается. Это происходит, например, из-за большой протяженности горизонтальных отводов. В этом случае для подачи сточных вод к вертикальному стояку используются один или несколько насосов. Такая канализация называется напорной. В случае строительства напорной канализации уклон трубопроводов нужно соблюдать только на тех участках, где стоки двигаются самотеком. Напорная канализация — что это такое?

Канализационный насос в квартире

В любом случае при строительстве канализационной сети в квартире на начальном этапе производится составление ее проекта. Проект сети позволит вам рассчитать потребное количество трубопроводов и соединительных элементов.

Проект канализации в квартире

Проект канализационной сети вы можете сделать на обычном листе миллиметровой бумаги. Для этого вам необходимо начертить в масштабе план помещений, в которых будет находиться канализационная сеть, обычно это ванная, санузел и кухня.                                            Как выглядит устройство канализации в многоэтажном доме, Вы можете прочитать в нашей статье.

Различные сегменты канализации в квартире

При расчете необходимого количества трубопроводов и соединительных элементов учитывайте, что различные сантехнические приборы должны иметь выводные трубы канализации разного сечения.

  1. При монтаже канализации к унитазу или биде необходимо использовать канализационную трубу с внутренним сечением не менее 10 сантиметров.
  2. При монтаже канализационных труб к другим устройствам в квартире обычно используется трубопровод с сечением в 5 сантиметров.
Читать далее:  Установка спутниковой антенны своими руками инструктаж по монтажу спутниковой тарелки

После составления плана внутренней канализационной сети приступайте к монтажу горизонтальных канализационных отводов. Их месторасположение можно отмечать на стене. На стены помещения внутренние горизонтальные отводы пластиковых канализационных труб фиксируются при помощи кронштейнов. Их необходимо располагать не реже, чем через каждый погонный метр горизонтального отвода. В противном случае может возникнуть провисание трубопроводов, которое приведет к образованию засорений.

Соединительные элементы канализационных труб

Разводка канализации - схема внутренней разводки в доме

Также при составлении нужно помнить одно важное правило: канализация должна быть как можно проще. В канализационной квартирной сети должно присутствовать минимальное количество поворотов и изгибов. Такие участки нарушают нормальное течение канализационных стоков и провоцируют образование засорений.

Правильный проект канализационной сети, минимальное количество стыковочных элементов и выдержанный уклон труб приводят к тому, что в трубопроводах возникает эффект самоочищения, когда новые порции поступающих стоков смывают выпавший осадок от предыдущих порций.

Чтобы выдержать правильный уклон канализационных трубопроводов, необходимо отметить на стене крайние точки горизонтальных участков. Затем прикрепите на крайних точках кронштейны, протяните между ними разметочный шнур и разметьте места расположения промежуточных крепежных элементов.                                                                                                   «Как подключить посудомоечную машину к канализации, вы можете прочитать в нашей статье».

При монтаже горизонтальных отводов не забывайте правильно ориентировать раструб труб так, чтобы его расширение было направлено навстречу потоку канализационного стока.

Способы соединения пластиковых канализационных труб

Между собой пластиковые трубы канализационной сети могут соединяться как сухим способом, так и с применением клея. При монтаже канализационных трубопроводов важно помнить, что отпиливать (укорачивать) можно только прямые участки труб. Соединительные элементы должны оставаться целыми.

При использовании клеевого соединения сначала соберите трубопроводы «насухо». При этом вы проверите правильность расчетов и наличие необходимых сегментов. После того как вы проверите всю конфигурацию собранного горизонтального отвода, его можно разобрать и затем уже стыковать элементы при помощи клеевого соединения.

В местах соединений горизонтальных отводов труб могут присутствовать резиновые уплотняющие элементы, либо поверх места соединения позволительно накладывать слой герметика.

Вариант монтажа канализации

Если в вашей квартире имеется протяженный участок канализационной трубы, то в нем можно предусмотреть «ревизию» – специальный сегмент, который имеет съемный люк для облегчения экстренного доступа к внутренней поверхности трубы.

Ревизия в канализации

Так выглядит ревизия в канализации

На торцах горизонтальных отводов канализационных трубопроводов ставятся заглушки

или муфты, служащие для соединения с выходными канализационными трубами сантехнических устройств.                                                                                                                                      Как поставить заглушку на канализационную трубу, Вы можете прочитать в нашей статье.

Ряд сантехнических устройств соединяется с канализационными трубами напрямую, гибкими шлангами. Так, например, гибкие выводные шланги имеются в комплектации стиральных или посудомоечных машин.

Другие сантехнические устройства соединяются с канализационной сетью через сифоны. Сифоны представляются собой разборные устройства с изгибом, на дне которого постоянно находится вода, и осаждаются твердые тяжелые предметы, попадающие в канализацию. Постоянно обновляемый объем воды на дне изгиба предотвращает распространения запахов из канализации в помещения.

Канализационный сифон

После прохождения сифона стоки из раковин попадают в гибкий шланг, который соединяется с горизонтальным отводом канализационной сети при помощи резиновой муфты.

Сифон с гибким шлангом

Как видите, спроектировать и самостоятельно построить в квартире канализации может даже человек с минимальными технологическими навыками. Грамотный проект и тщательный монтаж канализационной сети позволит вам пользоваться ею в течение долгих лет.

Резиновая соединительная муфта

тройник для внутренней канализации

Тройник в канализационном стояке

Способы соединения пластиковых канализационных труб

Соединительные элементы канализационных труб

Сифон с гибким шлангом

Принципиальная схема канализационной сети

Проект канализации в квартире

Различные сегменты канализации в квартире

Ревизия в канализации

Монтаж пластиковых труб на кронштейны

Канализация в квартире своими руками

Канализационный стояк в многоэтажном доме

Канализационный сифон

Канализационный насос в квартире

Резиновая соединительная муфта

Канализационная сеть может быть очень сложной

Вариант монтажа канализации

  1. сантехнические приборы;
  2. коллекторы;
  3. трубопровод;
  4. стояк;
  5. отводные линии.

На заметку!

Чем проще будет схема, тем надежнее и эффективнее система.

Проектирование системы для частного дома

Перед тем, как сделать внутреннюю канализацию в частном доме, нужно составить подробную схему, на которой будут отображены все ее элементы. Как правило, при возведении нового дома схема внутренней канализации создается еще на этапе проектирования всей постройки, поскольку так выходит гораздо удобнее: в дальнейшем не придется специально подготавливать различные технологические отверстия и выводы (прочитайте: «

Кроме того, в таком случае намного легче планировать размещение комнат, в которых будет размещаться сантехника. Такие помещения лучше ставить ближе друг к другу, чтобы сэкономить часть денег за счет уменьшения трубопровода и снизить риск возникновения утечек. На сегодняшний день проекты нередко создаются на компьютере, но можно воспользоваться и бумажным вариантом.

  1. Сначала нужно расчертить схему всего дома с точным соблюдением размеров.
  2. Далее нужно определить, где будет устанавливаться стояк и вывод канализации.
  3. Потом на чертеж наносятся все сантехнические устройства.
  4. Следующий шаг – чертеж всех труб канализации, с учетом всех соединительных элементов.
  5. Если в доме есть несколько этажей, то для каждого из них должен составляться отдельный план.
  6. Фановая труба для канализации должна обязательно устанавливаться над стояком.
  7. Теперь необходимо выполнить расчет внутренней канализации.
  8. Не стоит забывать и о составлении схемы наружной канализации.

Схема канализации в частном доме своими руками

При проектировании внутренней канализации обязательно учитываются следующие аспекты:

  • Для самотечной системы, а внутренняя канализация является таковой, обязательно должен выдерживаться угол наклона трубопровода. Для труб диаметром от 50 до 80 мм он составляет 2 см на метр, для изделий диаметром 80-100 мм уклон увеличивается до 3 см на метр.
  • Сливные патрубки посудомоечной машины и кухонной мойки обязательно оборудуются жироуловителями.
  • Унитаз должен соединяться со стояком только трубой с диаметром не менее 100 мм.
  • Для дома, имеющего несколько этажей, диаметр стояка должен составлять 100-110 мм. На нем обязательно устанавливаются лючки для прочистки.
  • Лучше всего, если в доме будет только один канализационный стояк. К нему будут подходить все ответвления внутренней канализационной системы.
  • Расположение вывода трубопровода определяется местом обустройства сборного колодца, который должен быть установлен в самом низком месте участка. Вывод располагают в стене, расположенной ближе всего к колодцу.

https://www.youtube.com/watch?v=8DNyyRjqDuk

Соблюдая эти простые правила вы избежите многих проблем.

 Внутренняя канализация: подключение к ванне

Внутренняя канализация может быть проложена скрытым или открытым способом. Первый вариант предполагает выполнение штроб, в которых укладываются трубы, что делает его достаточно сложным для обустройства. Второй — гораздо более простой в исполнении, но менее эстетичен

  • Элементы стояков с поворотом на 90° собираются из двух колен из пластика, повернутых на 45°. Если же монтируется чугунный трубопровод, используются два отвода на 135°.
  • Чтобы была возможность устранять возможные засоры на участках трубопровода, устанавливается косой пластиковый или чугунный тройник на 45° с заглушкой и одно колено либо чугунный отвод.Чугунная фасонина отличается от пластиковой в наименованиях и градациях. Например, колено пластиковое на 45° будет полностью соответствовать отводу чугунному на 135°.
  • Отводные трубопроводы, которые располагаются в подвалах, под потолком помещений соединяются со стояками при помощи крестовин или же косых тройников.
  • Высота от нижнего участка горизонтального раструба тройника или прямой крестовины до пола должна составлять не больше 20 мм.
  • Длина трубопровода от унитаза и до стояка не должна быть более 1 м. Для остальных сантехнических приборов – не более 3,5 м.
  • Для выполнения поворотов на стояках или в местах перехода на горизонтальные участки можно использовать крестовины на 90° или прямые тройники.
  • Для предотвращения появления запахов из канализации в помещении обязательно обустраивается вытяжка. Так называемую фановую трубу выводят через крышу на высоту около 0,7 м. Недопустимо соединять ее с дымоходом или вентиляцией.
  • Если установка фановой трубы невозможна, монтируется специальный воздушный клапан для канализации.
  •  Диаметр стояка должен быть равен диаметру вытяжной части. Одной вытяжкой можно объединять два и даже больше стояков на верхнем этаже или на чердаке. Горизонтальные участки такого трубопровода фиксируются подвесными кронштейнами или просто проволокой к стропилам.
  • На стояках, у которых нет отступов в верхнем и нижнем этажах, устанавливаются ревизии для канализации. Стандартная высота обустройства ревизии – 1000 мм от уровня пола. Если деталь приходится устанавливать в угол помещения, ее стоит развернуть под углом 45° относительно стен.
  • При монтаже системы внутренней канализации все трубы из пластика, проходящие через перекрытия, устанавливаются в специальные металлические гильзы. Высота элемента зависит от ширины перекрытия. Верх детали должен выступать на 20 мм от уровня пола, а низ – быть заподлицо с потолком.
  • Стояк устанавливается с надетой гильзой. Для того чтобы она не падала с трубы, ее привязывают тонкой проволокой за вышестоящий раструб крестовины или тройника либо распирают кусочками пенопласта.
  • Если предполагается, что на горизонтальном участке последовательно будут подключены унитаз и другие сантехнические приборы, между ними обязательно устанавливается переходник для канализации. Пластиковые детали нельзя высоко поворачивать. Это грозит проблемами с последующим подключением оборудования, особенно с душевой кабиной или ванной. В среднем разворот должен проводиться на половину раструба тройника по высоте с направлением в сторону стены.
  • Для закрепления канализации используют хомуты. Пластиковые трубы крепят на горизонтальных участках по мере необходимости, так, чтобы не возникло переломов. В среднем устанавливается один хомут на полметра – метр длины магистрали.
  • Чугунные трубы крепят на кронштейны из стали с загибом на конце, которые предотвращают смещение трубопровода. Крепежи устанавливаются под каждую трубу около раструба.
  • Закрепление стояков к боковым стенам производится 1-2 хомутами на этаже. Крепежи устанавливаются под раструбами.
Читать далее:  Вытяжной зонт для кухни устройство вентиляционных конструкций

Важно заметить, что по окончании монтажных работ обязательно проводятся испытания на предмет герметичности.

 Внутренняя канализация: схемы вывода фановой трубы

Фановая труба может быть выведена на крышу разными способами. На схеме представлено три возможных варианта конструкции

 Внутренняя канализация: варианты соединения

Для обустройства внутренней канализации используются различные соединительные элементы. Нужно учитывать, что одинаковые чугунные и пластиковые элементы могут различаться названиями и маркировкой

Канализация – необходимый элемент любого благоустроенного дома. Ее обустройство не требует особых специальных знаний, но, в то же время, и простым делом ее назвать нельзя. Существует множество нюансов и особенностей обустройства системы. Начать следует с разработки схемы прокладки трубопровода, который станет основой для последующих работ и поможет правильно рассчитать количество необходимых материалов.

Во сколько обходится устройство канализации в частном доме своими руками

, необходимо учитывать специфику работы с таким материалом.

  1. Внутренние отводы могут выполняться из 50-мм труб.
  2. Канализационные и магистральные трубопроводы обычно выполняются из труб, имеющих сечение более 100 мм.
  3. Для соединения разных отрезков трубопровода используются переходники или фитинги. Очень важно использовать канализационные трубы и фитинги хорошего качества.
  4. Углы поворотов должны быть минимальными, чтобы вероятность засорения конструкции сводилась к минимуму.

Создание выхода канализации

Внешняя и внутренняя канализация в частном доме соединяются посредством выхода из дома. Этот элемент системы желательно обустроить как можно раньше, а располагается он недалеко от стояка. Как правило, вывод находится под землей на глубине около метра, что дает возможность защитить трубопроводы наружной канализации от промерзания.

Для обустройства выводного канала после постройки основной части здания придется серьезно попотеть: пробивать дыру в бетоне не так-то и просто. К тому же, монтируя полипропиленовые трубы для внутренней канализации, желательно сделать металлическую гильзу большего диаметра, чтобы предотвратить их разрушение.

Общие принципы и правила построения

Автономная канализация строится и работает так же, как и городская сеть. Сточные воды, которые образовываются в доме, должны собираться в один трубопровод и выводить в септик или в выгребную яму сделанную своими руками .

Дальше грязная вода несколько раз очищается и сбрасывается в почву. Или же расходуется на хозяйственные цели. Исходя из этого, нетрудно понять, что схема домашней канализации очень простая.

От каждого потребителя воды (кран, смеситель, душ) нужно проложить трубы, которые подсоединяются к общему стояку.

Общая канализация отводит сточные воды в септик, который служит для очищения воды.

Любая канализация состоит из двух частей:

  1. Внутренняя сеть – это пластиковый трубопровод и сантехнические приборы.
  2. Наружная сеть – такой же трубопровод, фильтрующие коллекторы и септик (выгребная яма), которую располагают на участке вне дома.

Из чего состоит схема системы канализации, и как ее составить своими руками для частного дома?

Простую схему канализации можно разработать и самостоятельно – для этого хватит знания строительных правил и СНиП. Более сложные системы канализации требуют участия профессионалов, потому что даже небольшой просчет вызовет большие и серьезные проблемы.

Стандартная упрощенная схема канализации включает в себя один общий стояк, трубопровод по элементам канализации, наружный трубопровод и резервуар.

Комплект современных труб ПВХ

Как правильно спланировать и составить схему?

  1. В одноэтажном доме кухня и санузел должны находиться рядом, и как можно ближе к месту вывода канализационных стоков на улицу.
  2. В двухэтажном доме туалет должен находиться на каждом этаже, поэтому помещения с повышенной влажностью лучше размещать друг над другом, чтобы все трубы удобнее было подключать к общему стояку.
  3. Разводка внутренней канализации должна иметь как можно меньше соединений, развязок и стыков.

При строительстве двух- или трехэтажного коттеджа с несколькими ванными комнатами, туалетами, бассейном, джакузи и другими прелестями цивилизации, нужно применять более сложную схему канализации.

Может понадобиться установка нескольких септиков, нескольких общих канализационных стояков, и даже насосной станции. Поэтому для такой сложной работы необходимо нанимать специалистов.

Грамотный расчет схемы, простота и надежность канализации, учет всех подробностей – все это под силу только профессионалу своего дела.

Перед разработкой проекта нужно обратить внимание на такие пункты:

  1. Как вода подается в дом — по центральному водопроводу или из колодца (скважины).
  2. Какие сантехнические приборы, и в каком количестве будут устанавливаться в доме.
  3. Где планируется строить септик (выгребную яму).
  4. Климат в данной местности – количество осадков за год и помесячно, сезонные перепады температуры, и так далее.
  5. Как будет очищаться септик – самостоятельно или при помощи ассенизаторской техники. Организация подъездных путей к септику.

Если схема канализации и водопровода для дома составлена правильно и грамотно, то в нее должны входить следующие пункты:

  1. Схема канализации частного дома с указанием всей разводки, с количеством и размерами материалов.
  2. Схема расположения канализационных труб и стояков.
  3. Указание поворотов в системе канализации.
  4. Места нахождения ревизионных колодцев и коллекторов в наружных канализационных сетях.
  5. Места нахождения насосов.

Внутренние сети

Построение и размеры внутренней сети канализации в доме определяются размерами помещений и взаимным расположением потребителей воды.

К канализации нужно подключить все объекты, в которые сливается вода в доме — раковины, душ, биде, раковины, ванны. стиральную машину. унитазы и т.д.

При помощи ПВХ труб все объекты слива нужно подключить к общему стояку канализации.

Трубопровод соединяется или специальными фитингами, или в раструб, без применения фитингов. Еще несколько существующих способов соединения труб – при помощи сварки или склейки.

Собранную канализацию необходимо прикрепить к стенам дома или к каким-нибудь несущим конструкциям хомутами или клипсами.

Также канализационную трубу нужно закрепить рядом с врезкой в общий стояк, и рядом с запорной арматурой .

Если есть возможность замаскировать трубы за гипсокартонной обшивкой или за мебелью – то это просто замечательно.

Скрытая схема прокладка канализации в частном доме предусматривает врезку смотровых и ревизионных люков, чтобы можно было контролировать состояние труб и проводить ремонт. Канализационные трубы внизу фундамента нужно подсоединить к наружному трубопроводу. В фундаменте пробивается отверстие диаметром немного больше диаметра выходной трубы.

Наружные сети

Схема канализации в частном доме основана на удалении отходов в септик или в выгребную яму. Отходы удаляются по канализационному трубопроводу. Наружная канализация прокладывается в траншею, которая идет от дома к резервуару (септику).

Пример герметичного исполнения точки сбора отходов

Чтобы сточные воды в трубах не задерживались, траншея для труб должна иметь уклон – 2-2,5 см на 1 погонный метр трубопровода.

Для наружной канализации можно использовать любые трубы – асбестоцементные, чугунные или пластиковые, которые обязательно необходимо укладывать на песчаную подушку. Глубина канализационного трубопровода определяется глубиной промерзания грунта в районе – она может составлять от 0,2-05 до 1,2-1,5 метров.

Если канализационные трубы нет возможности проложить ниже уровня промерзания, то их необходимо утеплить. В качестве утеплителя используется минвата, стекловата или материалы, похожие своими теплоизоляционными параметрами.

Иногда очень трудно, почти невозможно организовать сток канализационных вод самотеком из-за расположения сантехнических приборов ниже уровня общей канализации. Но выход есть – это насосное оборудование, предназначенное для перекачки сточных вод.

Такие насосы называются фекальными. Фекальный насос имеет приспособление для измельчения фекалий и бумаги. Такой насос можно устанавливать не только на выходе трубы унитаза, но и на ванной или кухонной раковине. Работает такой насос в автоматическом режиме.

Система канализации в загородном доме делится на расположенную внутри помещений и на ту, которая проложена на территории земельного участка. То есть, между этими районами можно обозначить условную границу, на которой и следует устанавливать главную ревизию.

Если исходить из схемы типового канализационного устройства, типичного почти для всех домов, то она должна включать в себя некоторые обязательные элементы.

При рассмотрении внутренней части системы канализации становится понятным, что в ней присутствуют такие узлы и элементы:

  1. Дефлектор, который обязательно устанавливается на конце вентиляционной трубы .
  2. трап, вмонтированный в пол, если дом имеет подвал.
  3. Общий канализационный стояк, к которому подсоединяются трубы внутренней канализации, отводящие сточные воды от сантехнических приборов и устройств.
  4. Канализационные горизонтали (отводящие трубы), которые должны укладываться под уклоном .
  5. Раструбные или фитинговые соединения.
  6. Сами трубы канализации, которые подсоединяются отводной трубой к умывальникам, унитазам, ваннам, и так далее.

Вентиляция

Вентиляционная труба с дефлектором на конце – это тоже элемент канализации, без которого нельзя обойтись.

Вентиляция соединяет части внутренней канализации с внешней средой. Вентиляцию необходимо оборудовать для исключения возможности перепадов давления в канализации или протечки труб.

Результатом работы вентиляции является отсутствие разрежения в системе и потери лишней воды за пределами сифонов, которые находятся выше остальных сантехнических приборов.

Даже сточные воды, полностью перекрывающие сечение канализационной трубы, при работающей вентиляции не создадут прецедент для гидравлического удара. Поэтому элементы вентиляции должны быть в каждом стояке.

Иногда по техническим причинам нет возможности вывести вентиляционную трубу из какого-то стояка над крышей. Тогда необходимо провести широкую общую вентиляционную трубу в одном месте, и к ней подсоединять остальные трубы и хода вентиляции.

Выгребная яма исполненная в виде бетонных колец

Иногда вентиляционная труба проходит по самому дальнему стояку канализации, а на концах остальных стояков устанавливают аэрационные клапаны .

Такой способ вентиляции отлично подходит при прокладывании нескольких стояков канализации. Но больше пяти клапанов на всю систему канализации устанавливать не рекомендуется.

Аэрационный клапан не может полностью заменить вентиляционную трубу. потому что движение воздуха по нему проходит только в одну сторону — в систему канализации. Поэтому в помещении может накапливаться газ, а его обязательно необходимо вывести наружу.

Приведем несколько специальных, самых распространенных сантехнических терминов. Если вы будете знать, что означает то или иное слово, то вам проще будет ориентироваться и при покупке сантехники, и при прокладке своей собственной системы канализации в доме.

  • Вакуумный клапан предназначен для обеспечения системы канализации воздухом при разряжении системы, которое иногда может происходить внутри нее. Вакуумный клапан предохраняет помещения от проникновения неприятных запахов из системы канализации.
  • БА — элемент стояка систему канализации, который расположен на участке над подводкой труб, и имеет соединение с внешней средой.
  • Выпуск — труба, которая соединяет канализационный колодец, расположенный в конце системы, с общей сетью канализации на участке вне здания. Выпускная труба монтируется в самом конце обустройства системы канализации.
  • Подводка — это труба, которая соединяет всю сантехнику с общим стояком или с отводной трубой.
  • Канализационная сеть (сеть канализации) – система всех приборов и устройств канализации, трубы и запорная арматура.
  • Стояк – канализационные трубы, установленные вертикально. Стояк обеспечивает отвод сточных канализационных вод.
  • Отводная труба – отводит канализационные стоки за пределы помещения.

Канализацию в доме можно провести разными способами. Но главное — правильно выбрать схему канализации именно для вашего дома, для ваших индивидуальных потребностей.

Соединение ПВХ труб

Соединение ПВХ труб

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
