Установка спутниковой антенны своими руками инструктаж по монтажу спутниковой тарелки

Монтаж спутниковой тарелки Телекарта

1.Первым делом необходимо настроить тарелку на цетнральный спутник, в нашем случае это Astra 4A 4.8E.
С помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места. Для настройки антенны нам понадобится вынести телевизор с тюнером и поставить поближе к месту установки, чтобы нам были видны проценты на шкале настройки. Коммутатор питания (дисек) пока не подключаем, чтобы не путаться со спутниками. Первоначальную юстировку делаем по среднему конвертору, он же является центральным.2.Второе: Подключаем телевизор и конвертор к ресиверу, включаем оборудование, в меню ресивера выбираем («Установка антенны» -{amp}gt; «Ручной поиск»). Вбиваем нужные параметры сигнала (подготовленными частотами транспондеров), по инструкции к нему. 3.Включаем режим поиска сигнала. Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Когда сигнал пойман, очень осторожно, чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством.
При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот. Осторожно, в несколько приемов туго затягиваем гайки крепления антенны и угла наклона. При этом нужно все время контролировать сигнал. Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если сигнала или изображения нет – ослабляем тарелку, и – начинаем сначала.
4. После того как поймали нужный спутник, и зафиксировали положение антенны по максимальному сигналу- Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, при этом добиваемся максимальных показаний по шкале КАЧЕСТВО.
Внимание! Настройку антенны необходимо делать, стоя за зеркалом тарелки держа рукой кронштейн конвертора. За зеркало поворачивать нельзя – оно может деформироваться, а от любой помехи, оказавшейся перед антенной или перед головкой конвертора, сигнал снижается или пропадает вовсе.
Еще раз убеждаемся, что антенна настроена именно на тот спутник, на который мы её настраивали, а не на какой нибудь другой. Для этого отсканируем транспондеры из и включим какой нибудь канал.

Табл. №1 . Параметры для настройки Спутниковой антенны:
Спутник Транспондер Канал для визуальной проверки
Astra 4A (4.8E) 11766 H 27500 1 1, TET, 2 2
Astra 4A (4.8E) 12073 H 27500 News One, Glas, Business
Astra 4A (4.8E) 12399 V 27500 Inter, NTN, Mega
Hotbird 13B/13C/13E (13E) 10815 H 27500 Russian Music Box, TBN Rossiya
Hotbird 13B/13C/13E (13E) 11034 V 27500 RTR Planeta, Shanson TV
Hotbird 13B/13C/13E (13E) 12597 V 27500 EuroNews, Perviy kanal Romania
Amos 2/3 (4W) 11139 H 30000 112 Ukraine, Tonis, Inter
Amos 2/3 (4W) 11175 H 30000 Telekanal STB, M1, Novy Kanal
Amos 2/3 (4W) 10842 H 30000 UA TV, Boutique TV

5. Настройка дополнительных 2 спутников (Amos 4.0 W и Hot Bird 13.0E) заключается в нахождении положения конвертора относительно центрального. Подключаем к ресиверу следующий конвертор, например спутника Amos 4.0 W. В меню выставляем его параметры. НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.

Убеждаемся, что «поймали» то, что нужно, как описано выше. Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала. Аналогично юстируем третий конвертор для спутника Hot Bird 13.0E.
6. После всех манипуляций, необходимо еще раз убедиться в правильности настройки всех спутников, еще раз проверить затяжку всех элементов антенны.
7.

https://www.youtube.com/video/rjr8tuz2DB4

Теперь можно соединять DiSEqC (Дисек) с помощью подготовленных и обозначенных отрезков кабеля с соответствующим конвектором. Незабываем в ресивере выставить номера портов для каждого спутника. Затем переносим оборудование в дом на место. Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы).

Типовые спутники ? Sirius, Amos и Hotbird ? на сегодня показывают 72 канала. Плюсы спутникового тв:

  1. стоимость: абонентская плата, свойственная всем кабельным каналам, для спутникового тв не введена. Только одна расход, окупаемая на протяжении какого-то времени, ? установка спутниковой тарелки;
  2. большое качество изображения;
  3. широкий выбор каналов.

Класическая связка на три спутника ? Amos 4.0W, Sirius 5.0E, Hotbird 13.0E ? дает подбор каналов на любые вкусы. Технологии спутникового тв неизменно развиваются, потому ежегодно становится все больше спутников, каналов клиентов.

  1. на поверхность тарелки проникает сигнал спутника;
  2. отражаясь, он поступает в конвертер;
  3. конвертер отправляет спутниковый сигнал на ресивер;
  4. через ресивер сигнал доходит до телевизора.
  • офсетная: тарелку устанавливают в направлении не строго на спутник, а ниже его, так как отражающийся от поверхности спутниковой тарелки сигнал поступает в конвертер под угол. Подобные тарелки закрепляют вертикально, чтобы на них собиралось меньше осадков атмосферы;
  • прямофокусные: в них конвертер отчасти закупоривает поверхность зеркала.

Главное! Очень часто применяют тарелку и ресивер Svec ? практичность и надежность товара данного изготовителя подтверждена десятком лет на рынке.

Для установки спутниковой тарелки нужно правильно подобрать ее расположение. Если на пути приема сигнала будет стоять дерево, оно может ухудшить качество приема. Антенну на три спутника нужно настраивать на юго-запад.

Шаг 1 — Расположение спутниковой антенны: вид сверху

В комплектации идет:

  1. зеркало (тарелка) для приема сигнала. Диагональ тарелки должна составлять не меньше 60 см (в большинстве моделей диагональ зеркала составляет 1,2 м). Подбор диагонали зависит от местного рельефа, и еще помех, стоящих на пути приема спутникового сигнала.
  2. голова (конвертер) превращает сигнал, отражающийся от тарелки, и отправляет его на ресивер. Есть конвертеры с различным количеством выходов, давая возможность подсоединять один, два и более ресиверов одновременно;
  3. DiSEq соединяет несколько конвертеров;
  4. провод;
  5. спайдерный крепеж;
  6. DVB-ресивер – очень дорогая часть комплекта. Для получения сигнала бесплатных каналов достаточно будет и ресивера типа Globo, но для приема платных каналов должны быть применены модели с картоприемниками;
  7. F-коннекторы объединяют провод с конверторами, ресивером, DiSEq и прочими составляющими системы. Класическая установочная схема учитывает применение 8 штук.

Главное! Для изолирования соединений F-коннекторов и кабелей дополнительно нужно будет термоусадка, и еще анкерные болты для креплений опоры к поверхности стены.

Приблизительно поставьте угол азимута и угол места антенны (азимут выставляют компасом).

Подсоедините провод к спутниковому приемнику (инструкция по эксплуатации должна воочию объяснять данный шаг) ? провод должен идти от конвертера или DiseC. F-разъём отделывается по методике, о которой говорилось выше.

Цифровой ресивер подсоединяют к телевизору. Включите ресивер.

Главное! Цифровой спутниковый ресивер при приобретении уже должен быть запрограммирован на каналы спутников (Sirius, Amos, Hotbird ? для обыкновенных тарелок, на Ямал 201 ? для тарелок с мотоподвесом). Из перечня каналов ресивера подберите любой «открытый» канал с сигналом от спутника.

Поступательными, не очень крепкими толчками перемещайте зеркало тарелки в вертикальном положении/горизонтали вокруг ориентировочной точки размещения, подобраной для применения спутника. В конечном итоге, должен возникнуть столбик (качественный показатель) и телевизионная картинка на экране.

Главное! При повороте на градус ожидайте до 5 секунд ? по прошествии этого времени сигнал со спутника должен дойти до антенны.

В меню спутникового ресивера поищите пункт «Уровень принимаемого сигнала» и активируйте его. Предельного показателя уровня сигнала можно достигнуть, медлено перемещая тарелку в вертикальном положении/горизонтали.

Главное! Уровень сигнала будет прямо зависеть от погоды.

Регулировочные гайки нужно натянуть, контролируя уровень сигнала, принимаемого системой.

При настройке на приём сигнала со спутников Sirius, HotBird и Amos, настройте конвертера, переключив на ресивере принимаемый канал на подходящий настраиваемому сейчас спутнику.

Среди спутниковых систем, которые обеспечивают покупателей со всей государства и далеко за её пределами хорошим сигналом, самой популярной считается система Триколор ТВ.

Преимущество системы, кроме хорошего сигнала и многотысячной аудитории клиентов, в том, что для установки профессионал не понадобится: самостоятельная установка и настройка отнимет не больше 2 часов, все что необходимо есть в наборе.

Цена установки антенны Триколор ТВ FULL HD составляет примерно 300$. Эта стоимость включает оплату за полный набор оборудования, пакет Максимум HD (170 каналов, 24 из которых показывают в формате FULL HD), установку антенны, регистрацию декодера, и еще активацию карты доступа в абонентскую систему Триколор.

Востребованной сетью спутникового тв также считаются Радуга ТВ и Телекарта ТВ.

Регулировка конвертеров и установка спутниковой тарелки.

На официальном сайте сети Радуга ТВ вы найдете специализированную программу «Помощник монтажника», в которой детально расписаны все ключевые моменты монтажного процесса антенны спутникового тв, и еще база для настройки приема сигнала.

Сколько стоит присоединить спутниковое тв? Все завист от определенных факторов:

  1. от численности телевизоров, подсоединяемых к антенне: Киев ? 950 грн, 1 550 грн, 2 100 грн и 2 400 грн для 1, 2, 3 и 4-х телевизоров естественно;
  2. или от диаметра самой антенны: Москва ? 2 500 руб, 4 000 руб и 6 000 руб для антенн на 0,6/0,9/1,2 м естественно.

Расчет цены тоже может просчитывать доплату за процесс установки в плоходоступном месте, установку мотоподвеса, демонтаж тарелок, настройку системы по установке.

В интернете полно инструкций и рекомендаций по монтажу спутниковых антенн. Правило тут одно: антенна должна быть закреплена надежно на стационарной поверхности. Поэтому не питаем иллюзий и беремся за перфоратор 🙂

Читать далее:  Инструкция по монтажу короба для труб в ванной

Использование спутниковой антенны

Как правило, перед установкой спутника, многие люди задумываются о наличии разрешения. А так ли необходимо получать разрешение на установку спутниковой антенны? На самом деле, можно обойтись без разрешения, ведь

осуществляется бесплатно, но при этом можно будет смотреть не все каналы.

Многие каналы будут отмечены звёздочкой или восклицательным знаком, то есть вещание может производиться только после оплаты. Для того чтобы открыть полный доступ ко всем каналам, нужно купить специальную ключ карту.

Разрешение может потребоваться на установку антенны, но уже со стороны коммунальных служб. Если «тарелка» устанавливается на крыше здания или несущих конструкциях, то нужно будет получить специальный документ, который подтверждает установку спутника, а в ином случае антенну могут просто убрать и при этом человек заплатит штраф.

Если устанавливать спутниковую антенну на боковую часть здания, то есть там, где нет несущих конструкций, то можно обойтись и без разрешения, но при этом оборудование будет постоянно страдать от порывов ветра, влажности, холода. Воздействия внешних факторов значительно снижает сроки эксплуатации.

Многие жители России в основном заказывают установку спутниковой антенны через фирмы, которые берут на себя все обязательства, в том числе и получения разрешения на установку оборудования у ЖЭКа.

Перед тем как начать установку спутниковой антенны нужно знать некоторые общие сведения, которые в итоге помогут при настройке оборудования. Для начала стоит понять,

. Это орбита, которая находится на высоте 35 768 километров, и равняется экватору. Именно на такой высоте, скорость Земли равняется спутнику. Фактически спутник в таких условиях стоит на месте.

Именно стояние спутника на одном месте и даёт необходимый результат, который позволяет его использовать для быстрой передачи информации. Эти сведения необходимы при установке антенны, так как её нужно будет настроить под местоположение спутника. Кроме того, грамотная настройка может помочь увеличить количество бесплатных каналов.

Иной раз может возникнуть вопрос, а можно ли поймать вещание сразу с нескольких спутников. Естественно, так как лучи подачи информации у спутников, которые находятся в космосе, часто пересекаются, но в основном каналы могут быть бесполезны. Люди настраивают спутниковые антенны чаще всего с ориентацией на свою страну и язык.

Домашнее спутниковое ТВ

При установке спутникового телевидения, как уже говорилось ранее, потребуется настройка или, как говорят, в профессиональных кругах юстировка. Это своего рода подбор тонкого угла, для того чтобы найти вещание с определённого спутника. Для человека, который

, произвести подобную работу достаточно трудно. Зато можно в любом момент вызвать мастера, который сделает юстировку за считаные минуты, ведь у него уже есть и опыт, да и глаза намётаны на подбор необходимого угла.

Стоимость проведения подобных работ не слишком большая, но не стоит надеяться на то, что юстировку нужно проводить только один раз. Любой шквальный ветер или снегопад может сбить антенну, и при этом нужно будет вызывать мастера. Зачем? Можно сделать всё своими руками и набрать необходимый опыт в настройке практикой.

Иной раз даже при соблюдении всех параметров настройки телевидения, вещания просто нет или можно увидеть только каналы с плохим качеством. Причина обычно в том, что антенну устанавливают в деревнях или сёлах, которые находятся в низинах и при этом не могут качественно поймать сигнал спутника, а ведь он «светит» достаточно сильно в нужную точку.

  1. Поймать частоту спутника своими руками просто не получиться, поэтому при покупке антенны клиент получает книгу с необходимыми частотами. В основном это спутники модели Sirius, которые работают на частоте 11.766 GHz. Остальные спутники работают на частотах радиусом в 10 GHz.
  2. Можно поймать и два спутника на одной частоте, и при этом не ухудшиться качество получения сигнала. Суть в том, что сигналы сразу с двух спутников будут проходить параллельно друг другу, пересекаясь только на входе в спутниковую тарелку.
  3. Скорость передачи данных зависит в основном от качества спутниковой тарелки и грамотной настройки. Чаще всего параметры скорости обозначаются буквами SR (Single Root). Рядом с аббревиатурой SR находятся цифровые обозначения, которые указывают пакеты кадров, доступные для просмотра каналов. Это специальный трафик для доступа к каналам, но его нельзя путать с телекадрами.

Подготовка оборудования

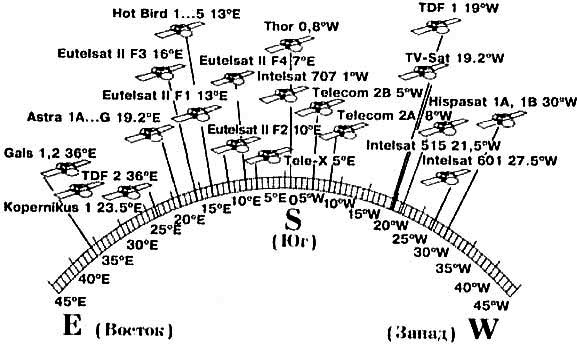

Нужно определится на окрестности с размещением сторон света. На рисунке ниже обозначено примерное размещение юга в различное время суток. Смотреть по Солнцу, конечно, можно лишь в ясную погоду. Более точные показания можно получить по компасу.

Шаг 2 — Часовой ориентир для установки антенны

Главное! Около монолитно бетонной стены компас может сильно сбоить. Имейте в виду, что спутник NTV всегда на юге, а спутники Sirius, HotBird и Amos ? приблизительно в юго-западной части.

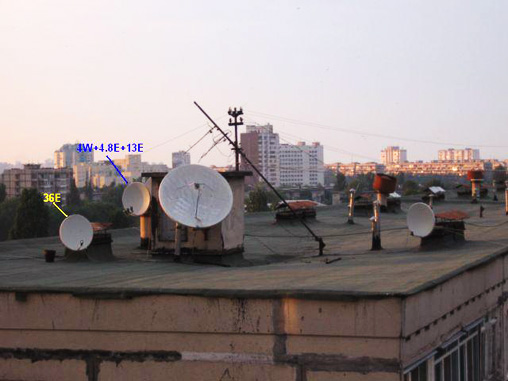

Нужно определится с видимостью спутника на точке установки.

Установка спутниковой антенны своими руками инструктаж по монтажу спутниковой тарелки

Прекрасный вариант, исключающий возможность возникновения помех ? установка спутниковой антенны на крыше. Нежелательно крепить тарелку к штанге коллективных антенн, трубам газовых дымососов. Разрешается крепление на поверхность стены лифтовой шахты.

Спутниковую тарелку нельзя ставить под отлив крыши к примеру, если окна квартиры выходят на юго-запад или юг: отлив просто перекроет сигнал. К тому же осадки могут поменять ее положение. Приемлимо зафиксировать тарелку с южной или юго-западной стороны, на внешней стороне балкона.

На случай установки спутниковой антенны на фасаде строения нужно разрешение от архстройконтроля и стандартный проект установки.

Главное! Очень часто спутниковые антенны крадут с крыш. Если есть вариант установки тарелки на стенке строения, лучше подбирать конкретно его.

Шаг 3 — Подбор угла наклона антенны для приема сигнала спутника

Выбор антенны

Выбор спутниковой антенны в основном сводится к покупке антенны с необходимым диаметром. Как правило, именно от диаметра «тарелки» в основном и зависит качество приёма вещания спутников, так если в центральных частях покрытия спутника может, хватит и 60 см тарелки, то для регионов находящихся на краях покрытия спутника, потребуется больший диаметр, который может равняться и 1,5 м.

Сигнал принятый «Зеркалом» спутниковой антенны фокусируется на конвертор («головку»). В конверторе сигнал понижается по частоте на величину частоты гетеродина конвертора (указано на самом конверторе ) и по кабелю передается к спутниковому ресиверу (тюнеру). А уже спутниковый ресивер принимает сигнал, идущий через спутник, его обрабатывает, декодирует и передает на телевизор готовую «картинку».

Для настройки нашей антенны нам понадобятся 3 конвертора Ku диапазона линейной поляризации, так как спутники на которые мы будем настраивать нашу антенну вещают в Ku диапазоне линейной поляризации.
На наклейках этих конвертеров нанесены основные параметры приема: Частота приема 10,70-11,70 ГГц, 11,70-12,75ГГц;

Промежиточная частота 950-1950 МГц и 1100- 2150 МГц; Частота гетеродина: 9750 МГц и 10600 МГц; Уровень собственых шумов: 0,3 дБ. Использование двух гетеродинов обусловлено тем, что Ku-диапазон достаточно широкий (2050 МГц), по сему Ku-диапазон подразделяют на два под-диапазона 10700-11700 и 11700-12750 МГц.

Учитывая высокую плотность расположения спутников на орбите, на одну спутниковую антенну можно одновременно принимать сигналы с двух , трех, четырех или даже пяти спутников, которые находятся в непосредственной близости друг от друга. Соответственно для этого должны использоваться два, три, четыре и пять конвертора. Дополнительные конвертора крепятся к несущей штанге спутниковой антенны (дуге) специальными держателями — мультифидами.

Такую комбинацию спутников на одной тарелке Amos 4.0 W, Astra 4A 4.8E, Hot Bird 13.0E принято называть связкой 4W 5E 13E.
Пример популярной комбинации на 4спутника на одной тарелке Amos 4.0 W, Astra 4A 4.8E, Eutelsat 9B 9E, Hot Bird 13.0E связка 4W 5E 9E 13E

Все возможные комбинации мы рассматривать не будем, это выходит за рамки данной статьи. Следует сказать что их очень много и для телезрителей разных стран такие комбинации свои. В данной статье мы рассмотрим настройку спутниковой антенны на популярную комбинацию 4W 5E 13E, для вас комбинация может быть другой, но принцип настройки остается неизменным.

Поскольку спутниковая тарелка является зеркалом для спутникового сигнала, то сигнал отражаясь от её поверхности собирается в пучек и попадает в конвертер. При установке дополнительных головок на боковых мультифидах, отраженный сигнал от правого спутника по отношению к центральному следует ловить слевой стороны, а отраженный сигнал от левого спутника с правой стороны.

Читать далее:  Течет унитаз после смыва: 🚽 что делать когда подтекает вода из бачка в унитаз — Remont-om

Тоесть у нас центральный спутник Astra 4A 4.8E -его мы будем ловить в центре антенны, Спутник Amos 4.0 W находится правее 4.8 градуса, поэтому сигнал с него следует искать с левой стороны. Спутник Hot Bird 13.0E находится левее Astra 4A, поэтому сигнал с 13 градуса мы будем искать с правой стороны.

Это как правило бюджетные спутниковые ресиверы, предназначенные для приёма некодированных телеканалов. Чаще всего у них отсутствует картоприёмник. Телевизор подключается к ним с помощью RCA (тюльпаны), SCART или HDMI кабелей. Воспроизводят такие ресиверы телепрограммы в цифровом стандарте DVB-S/S2, формат сжатия видео MPEG-2/MPEG-4. Стоимость ресиверов колеблется в пределах 18-25$. Примером бюджетного ресивера могут быть Sat-Integral 1225 HD Able, Tiger X80 HD, Tiger 4100 HD К третьему классу отнесены ресиверы, которые в дополнение к предыдущим ресиверам, имеют картоприёмник, позволяющий устанавливать карты платных спутниковых операторов. Перед тем как выбрать ресивер с картоприёмником, следует выяснить в какой кодировке вещает оператор, услугами которого вы хотите пользоваться. Это могут быть кодировки Conax, Irdeto, Viacces и др. Как правило, каждый ресивер поддерживает какой-то один вариант кодирования, в редких случаях – несколько видов.
Воспроизводят эти ресиверы телеканалы в DVB-S2 стандарте и стоят 30-60$.К ресиверам второго класса можно отнести самые распространённые на данный момент HDTV-ресиверы (стандарт DVB-S2, формат сжатия видео- MPEG-4). Например, ресиверы Openbox S4 Pro HD, Amiko SHD-8900 Alien, GI S8120 или Sat-Integral S-1210HD.К ресиверам первого класса можно отнести HDTV-ресиверы с расширенными возможностями и стоимостью от 200$, которые помимо приёма спутниковых сигналов в высоком разрешении, могут выполнять функции домашнего медиацентра. Так например, они имеют возможность установки, или уже содержат на борту дополнительные цифровые тюнера, которые позволяют подключить кабельное телевидение стандарта DVB-C, присутствующее в вашем доме, или цифровое эфирное телевидение стандарта DVB-T, которое можно принимать на обычную эфирную антенну, например как у Optibox Raptor HD.

Выбор спутниковой антенны в основном сводится только к покупке модели с необходимым диаметром. Как правило, именно

вещания спутников, но если в Санкт-Петербурге может, хватит и 60 см, то для южных регионов потребуется большая длина, которая может равняться и 1,5 м.

Установка спутниковой антенны своими руками инструктаж по монтажу спутниковой тарелки

Стоит отметить, что многие люди при выборе антенны думают, будто большой диаметр может поймать огромное количество каналов или повысить качество вещания. Нет, на самом деле, при большом диаметре тарелки каналов может и становиться больше, но их качество значительно снижается. Большая часть сигнала спутника отражается от зеркала спутников «тарелки».

Нельзя забывать, что при покупке оборудования нужно дополнительно приобретать и мультифит. Это позволит установить несколько конверторов на одну спутниковую тарелку. Продавцы, как правило, интересуются, будет ли у оборудования одно гнездо или мультифит. Необходимо выбирать именно второй вариант, даже если в итоге будет использоваться только одно гнездо. Это не только даёт преимущество в использовании конвертора, но и при поломке одной ячейки, оборудование можно переключить в другие гнёзда.

Конвертор — это важная часть в любой спутниковой антенне. Как правило, это деталь подбирается отдельно к «тарелке», но какую часть работы выполняет это оборудование? Конвертер служит для того, чтобы поймать сигнал от спутника и преобразовать сильный сигнал, который пробивает атмосферные слои в лёгкий поток информации для ресивера.

Чаще всего люди приобретают конвертеры с круговой поляризацией, так как они не такие чувствительные. Кроме того, такие конвертеры позволяют поймать качественный сигнал, который не будет изменяться в зависимости от погоды на улице или из-за отклонения спутника на орбите. Важно помнить, что от выбора модели и фирмы конвертера будет напрямую зависеть качество вещания.

Ресивер напротив почти не влияет на качество вещания, и в основном его выбор сводится к стоимости и количеству функций.

Установка спутниковой тарелки

Для точной установки спутниковой антенны Вам нужно знать : широту и долготу вашего месторасположения, спутник на который планируете настроиться, по этим параметрам и определяется угол места (насколько наклонена антенна. Поворот антенны вверх — вниз) и азимут(поворот антенны вправо — влево). Настройка антенны осуществляется поворотом вправо — влево и вверх — вниз и смотрится сигнал на спутниковом ресивере на определенной частоте.
Сначала необходимо определить свои координаты. Допустим, вы находитесь в зоне покрытия спутника IntelSat 904, в точке с координатами 55 градусов 53 минуты северной широты (55°53′ с.ш.) и 37 градусов 26 минут восточной долготы (37°26′ в.д). Обратите внимание на то, что координаты могут задаваться как в виде “градусы — минуты”, так и “градусы — десятичные доли градуса”. Во втором случае те же координаты будут представлены как 55.88 градуса с.ш. и 37.43 градусов в.д.
Рассчитать направление на спутник можно с помощью на нашем сайте или с помощью программы «Satellite Antenna Alignment».

С помощью любого из упомянутых выше средств определите азимут и угол места для спутника Intelsat 904 (точка стояния – 60 градусов восточной долготы). В результате мы получили азимут на спутник 153.3 градуса и угол возвышения 23.2 градуса (различия во втором знаке после запятой связаны с точностью представления координат и вычислений и на насторйку антенны не влияют).

В том направлении куда должна быть направлена антенна вблизи не должно быть высоких строений, деревьев, высоковольтных линий.

1. Соберите спутниковую тарелку согласно инструкции по эксплуатации.2. Закрепите кронштейн спутниковой антенны. Крепежные элементы тарелки (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится спутниковая антенна.3. Установите конверторы спутниковой антенны в держателе разъемом вниз так, чтобы атмосферная влага не попадала внутрь конверторов спутниковой тарелки.4.

Присоедините кабель к конверторам спутниковой тарелки при помощи F-разъёма*.5. Прикрепите кабеля к дуге конвертородержателя тарелки пластиковыми стяжками или изоляционной лентой.6. Загерметизируйте F-разъемное соединение по всей длине 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.7.

Установите спутниковую антенну на кронштейн. Затяните регулировочные гайки так, чтобы была возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.8. Прикрепите кабель к кронштейну спутниковой антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1 м, также закрепив его на кронштейне.

Перед покупкой и монтажом антенны необходимо проверить будет ли приниматься Телекарта в необходимом нам месте.

Для начала нужно посмотреть зону покрытия. Будет очень хорошо, если вы попадаете в зону приема, где достаточно тарелки диаметром 0,6 метра. Если согласно карте в Вашей местности рекомендован бОльший размер спутниковой тарелки, то не забудьте это когда будете приобретать комплект спутникового телевидения Телекарта.

Второй важный момент — это определить направление на спутник (азимут) в точке предполагаемой установки спутниковой антенны. Следует знать, что в каждой местности свое геомагнитное склонение. То есть, если точно направить компас на спутник Intelsat-15, то он будет показывать совсем другое значение нежели 85,15° восточной долготы. И нам для правильной настройки нужно знать геомагнитное склонение в месте установки.

Значение азимута для своего населенного пункта с учетом магнитного склонения можно узнать по бесплатному номеру 8 (800) 100-104-7. Но мне не повезло, почему-то оператор дал неправильную информацию, как потом выяснилось, и она меня сбила с толку, а точнее увеличило время ориентирования антенны на спутник. Кстати, на подобную «неправильность» предоставляемых данных по телефону в интернете жалуются многие.

Поэтому пойдем более простым путем и заглянем на сайт Satellite Finder. Который наглядно на картах GoogleMaps покажет нам направление на спутник. Для этого вводим название своего города и по карте выбираем место где будем ставить антенну. Затем выбираем в меню спутник. Зеленая линия на карте покажет направление.

Под картой находятся полезные для настройки данные, а именно магнитный азимут для компаса — Azimuth (magn.): 122.4° и угол поворота конвертера — LNB Skew [?]: -29.9°

Вышеуказанный спутник низковато весит над горизонтом по сравнению с другими, его угол-места в моем случае всего 22,1°. Но мне с Телекартой повезло, тарелку будем устанавливать на высоте 6-го этажа, и в направлении спутника сразу за домом находится частный сектор, то есть нет никаких препятствий.

На карте нужно найти для себя визуальные ориентиры направления на спутник. К примеру деревья, здания, сооружения и другие стационарные объекты хорошо видимые с места установки спутниковой тарелки. Желательно, чтобы они были на относительно большом расстоянии 1..2 км. Это снизит погрешность предварительной установки антенны.

Участок трубы, на который крепится антенна, должен быть строго вертикален. Поэтому при монтаже кронштейна не грех воспользоваться «уровнем». Но если его нет, то подойдет и простой отвес с грузиком, если, конечно нет ветра.

Читать далее:  Система сбора дождевой воды: как устроить накопители для использования воды в доме

Телекарта на своем сайте выложила самую лучшую инструкцию по монтажу и настройке спутниковых антенн. Поэтому, кому в моем рассказе не хватает картинок, качаем инструкцию здесь. В ней смотрим как разделать антенный кабель и зафиксировать на концах разъемы F-типа.

После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным указанным выше. Определить направление вращения очень просто. По-умолчанию антенный кабель выходит из конвертера вертикально вниз. Нам необходимо повернуть низ конвертера в сторону Юга. В моем случае это около 30°.

Почему эту процедуру нужно выполнить «на земле»? Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.

После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.

Теперь самое время вспомнить о высоте спутника над горизонтом. В Волгограде угол-места составляет 22,1°. А так как тарелка у нас офсетная, то располагается она практически вертикально, то есть «смотрит» прямо, а не в небо. А если точнее, то вертикальный угол тарелки -1°, то есть визуально она смотрит в землю! Но не пугайтесь этого. Просто посмотрите на рисунок, как работает офсетная тарелка и все встанет на свои места.

У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя. Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по земным ориентирам направляем в сторону спутника.На этом предварительная настройка закончена и можно приступить к подключению проводов.

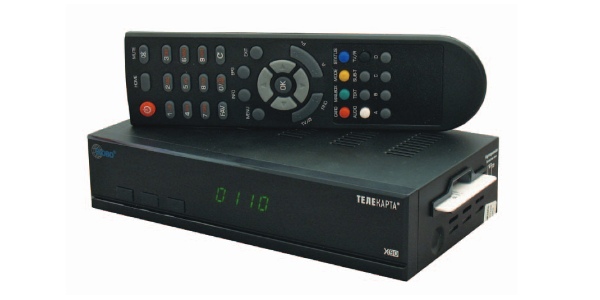

Настройка Телекарты

Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарты к телевизору можно через «тюльпаны» или SCART.

Установка спутниковой антенны своими руками инструктаж по монтажу спутниковой тарелки

Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник.Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.

Когда тарелка не настроена на спутник, или как минимум настроена не идеально. То показания мощности сигнала составляют около 45%, а величина качества всего 5%.

Естественно в этот момент никаких телепередач Вы не увидите. Наша задача настроить антенну так, чтобы показания мощности составляли минимум 90%, а качество более 70%.

Скажу сразу, что устойчивое изображение Вы получите при величине качества 50% и более. Но все таки стремиться следует к более высоким значениям. Чтобы не зависеть от капризов природы, во время дождя, снега, и пр.

Я покупал у официальных установщиков. Так как у них есть возможность при покупке проверить работоспособность комплекта спутникового телевидения. А также они активируют карточку при покупке. Поэтому приехав домой я был уверен в работоспособности оборудования. И в процессе настройки антенны не было лишних сомнений, а вдруг это ресивер нерабочий?

  1. Определяем направление на спутник в месте установки. Убеждаемся в наличии прямой видимости.
  2. Выбираем рекомендуемый размер спутниковой тарелки.
  3. Надежно монтируем антенну на неподвижной поверхности.
  4. Ориентируем тарелку в направлении спутника.
  5. Подключаем все кабели.
  6. Включаем телевизор и ресивер.
  7. Сканируем небо поворотом и наклоном тарелки в направлении спутника для получения максимального значения мощности и качества сигнала.
  8. Надежно фиксируем все соединения.

Поделись этой страницей с друзьями!

  1. накидные гаечные ключи на 10 (используются при собирании антенны, и еще для фиксирования тарелки по углу места);
  2. рожковый ключ на 10 (применяется при собирании);
  3. ключ на 13, Г-образный торцевой (применяется во время установки антенны по азимуту);
  4. разводной ключ (применяется, если тарелка закрепляется на анкерные болты);
  5. отвертка крестовая;
  6. пассатижи (используются при обрезке коаксиального кабеля, и еще хомутов из пластика);
  7. перфаратор SDS-plus (применяется когда происходит сверление отверстий для крепления в стене);
  8. буры для перфоратора d=12 мм, длина ? от 120 до 180 мм;
  9. удлинитель;
  10. ремонтный магнитный уровень;
  11. маленький телевизор с низкочастотным входом (применяется на случай, когда нет рядом сатфаиндеров Openbox SF-10, SF-20 или SF-30);
  12. спутниковый ресивер;
  13. изоляционная лента;
  14. хомуты из ПВХ (применяют при крепеже кабеля);
  15. 40 см пластиковой гофрированной трубы d=10 мм (применяется при организации защиты кабеля от перетирания на спуске с крыши);
  16. винты с головкой под ключ (6 шт.) на 13 с дюбелями из пластика, длина ? 60-80 мм;
  17. толстые и широкие железные шайбы d=30/50 мм – порядка 4-8 шт. (используются при выравнивании).

Порядок юстировки

Как правило, для качественной юстировки антенны нужно вынести телевизор вместе с ресивером на улице, предварительно подключив его к удлинителю. Затем:

  1. После подключения телевизора, конвертера и ресивера, нужно задать параметры ручного поиска.
  2. Включаем режим поиска сигнала.
  3. Плавно изменяется траектория спутниковой антенны вверх и вниз для того, чтобы поймать сигнал спутника. Как правило, при использовании оборудования с небольшим диаметром, измерять азимут не требуется.
  4. После того как сигнал был пойман, антенну немного наклоняют для поиска более качественного сигнала. В приоритете главное именно качество вещания.
  5. Антенну необходимо будет закрепить прочно с помощью гаек, но тут могут возникнуть сложности. Нужно закручивать гайки так, чтобы не сбился сигнал. В случае если качество вещания ухудшилось, закручивается диагональная гайка.

Краткая инструкция как настроить спутниковое телевидение Телекарта

Перед установкой спутниковой антенны необходимо ознакомится с общими сведениями, которые в итоге помогут при настройке оборудования. Для начала выясним, что такое геостационарная орбита. Это орбита, которая находится на высоте около 35 000 километров от земли, и равняется экватору. Вещательные спутники располагаются на геостационарной орбите. Именно на такой высоте, скорость Земли равняется скорости спутника, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния. С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.
В техническом руководстве по спутниковому оборудованию точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это необходимо учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Общие сведения о спутниковом телевидении

Установка спутниковой антенны своими руками инструктаж по монтажу спутниковой тарелки

Нам необходимо плавно поворачиваем антенну в горизонтальной плоскости, смещая ее шагами по 1..2 см. После каждого сдвига делаем паузу 3..5 сек, чтобы дать возможность ресиверу обработать сигнал. Контролируем на экране телевизора уровни сигналом мощности и качества. Как только Вы нащупаете спутник, то вначале увеличится значение мощности, а потом и качества.

Этих значений вполне достаточно для качественно приема Телекарты в Волгограде. После чего настройку антенны можно считать законченной. Затягиваем покрепче все болты и гайки. При этом контролируем значения параметров мощности и качества.

Как говорят профессиональные установщики, если Вы настраиваете спутниковую антенну Телекарта в первый раз, то провозитесь часа три, но все равно обязательно настроите ее. Иными словами «не настроить» тарелку шансов нет, все обязательно получится.

  1. При установке важно запомнить, что трубостойка монтажной части должна быть направлена строго по вертикали в двух плоскостях. В ином случае могут возникнуть проблемы при юстировке оборудования.
  2. Установка антенны, как правило, должна производиться на месте, где нет отражающих элементов, таких как оконное стекло. Створ зеркала должен быть чистым. Геометрическая ось, как правило, не совпадает с зеркалом, поэтому его направление, немного изменено. Важно чтобы при изменении отражения, створ зеркала не смотрел на отражающие элементы.
  3. Если установка оборудования происходит в частных районах, то необходимо поднять спутниковую антенну на высоту около 10 метров. Это значительно снизит её запылённость, что в итоге улучшит качество сигнала.
  4. При креплении спутниковой антенны своими руками, многие используют обычные дюбеля, но, как правило, порывы ветра при использовании такого расходного материала, раскачивают и деформируют оборудования. Нужно использовать специальные цанговые шпильки, которые имеют диаметр 8 мм и длину около 200 мм. Кроме того, такое крепление усиливается гайками и контргайками.
  5. При монтаже трубостойки, нужно сначала установить только одну деталь. Вторая трубостойка собирается в домашних условиях. Это снижает сложность работы, и при этом будет проще выверить строгие вертикальные параметры при установке.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
