Установка розеток и выключателей в гипсокартон

При ремонте стен в квартире мы зачастую выравниваем стены листами ГКЛ. Нередко нам необходимо расположить на этих стенах розетки для бытовых нужд. В этой статье рассмотрим как правильно установить розетки в гипсокартон своими руками без привлечения наемных рабочих.

Когда Вы выбрали место для установки розетки или выключателя, приступаем к основному процессу работы — подготовке отверстия в гипсокартоне. В это отверстие закрепляется пластиковый подрозетник.

Приобретая подрозетник в магазине обратите внимание чтобы он был специально для гипсокартона, а не для простой стены. Подрозетник для гипсокартона отличается наличием специальных лапок передвигающихся на винтах для закрепления в листовом материале.

Последовательность выполнения работ следующая:

  • Размечаем высоту расположения розетки и с помощью уровня проводим горизонтальную и вертикальную линии.

Установка розеток в гипсокартон

Совет: Если в данном месте предполагается установка группы розеток, то вертикальные линии располагаем на расстоянии 72 мм, именно столько необходимо чтобы подрозетники встали на место не перекрывая друг друга упорной окантовкой.

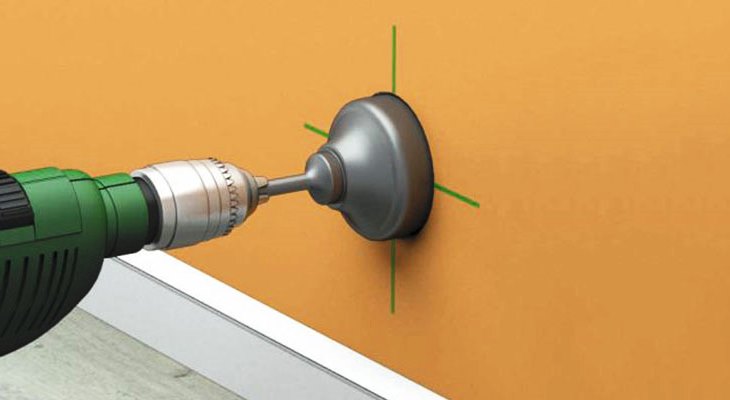

  • Закрепив коронку на 68 мм в шуруповерт высверливаем отверстие, установив направляющее сверло точно в перекрестие линий. При отсутствии дрели или шуруповерта можно использовать пилки по металлу.

Если гипсокартоном обшита капитальная стена, убедитесь что подрозетник не будет в неё упираться, в противном случае, используя перфоратор (если есть) или долото по бетону, придется снимать слой бетона на стене.

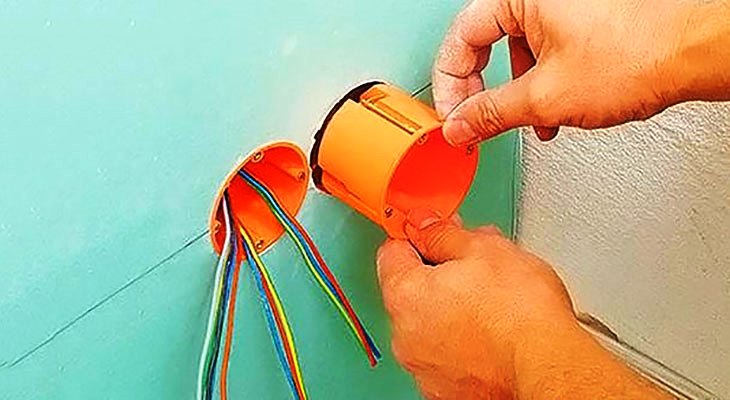

Когда все отверстия готовы можно переходить к установке подрозетников.

После этого можно устанавливать розетку или выключатель в подрозетник.

Первое, что нужно сделать при работе с проводкой – это обесточить ее. Если конец провода очень длинный, укорачиваем его, но так чтобы оставался запас (чтобы он выходил из коробки на 10-15 см). Затем зачищаем концы от оплетки.

С розетки или выключателя снимаем верхнюю декоративную часть и откладываем ее пока в сторону.

На контактах послабляем крепежные болты. Устанавливая и фиксируя в контактах концы проводов, важно не перепутать их.

Касается это трехжильной проводки с заземляющим проводом (желто-зеленого цвета).

Установка розеток в гипсокартон как в гипсокартоне сделать розетку

Для него в розетках и выключателях предусмотрен свой контакт (если его нет, то заземляющий провод просто изолируем и прячем внутри коробки).

Что касается фазного и нулевого проводов, то разницы, к какому контакту каждый из них будет подключен – нет. Главное при соединении – качественно затянуть крепежные болты контактов.

После подключения устанавливаем внутреннюю часть розетки, выключателя в подрозетник и фиксируем ее при помощи винтов.

Помимо розеток, в помещении потребуются выключатели. Для их установки рекомендованная высота, обусловленная удобством, — 80 см, то есть на уровне опущенной руки. От оконных и дверных проемов расстояние должно составлять не менее 10 см.

Для подготовки места для монтажа блоков потребуется ряд инструментов:

  • электродрель или шуруповерт с коронкой нужного размера, на крайний случай нож, пилка или
  • лобзик;
  • рулетка;
  • уровень для правильной разметки;
  • крестовая отвертка;
  • индикатор электротока.

Эти инструменты потребуются и при установке розеток в гипсокартон.

Отмерив размеры отверстий, желательно обвести их ровным кругом. Для выключателя работа выполняется аналогично. Сверлим отверстия для подрозетников. Чтобы просверлить отверстия, нужно воспользоваться сверлом-коронкой для работы с гипсокартоном. Заостренный конец коронки ставится к центру метки и высверливается окружность установки для розетки или выключателя.

Можно воспользоваться ножом для прорезания окружности. Для этого ножом нужно вырезать отмеченный контур подрозетника. Можно предварительно просверлить отверстие сверлом (шуруповертом или дрелью), затем уже дорезать ножом.

Удобство расположения выключателей и розеток для каждого разное. К примеру, для плиты и других кухонных приборов оптимально установить блоки прямо над столом, на высоте 3–7 см. Это же касается места для установки в других комнатах (к примеру, рядом с рабочим столом). Для осветительных напольных приборов рекомендуется высота 30 см.

Монтаж и подключение розетки

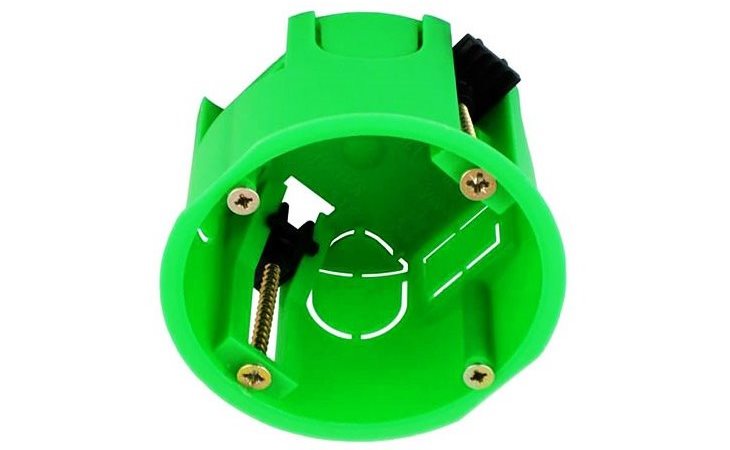

Подрозетник (монтажный блок) состоит из следующих деталей:

  • пластиковый круглый короб;
  • четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
  • специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
  • завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

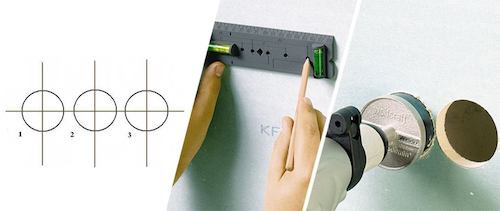

Разметка для блоков монтажных коробок зависит от их количества. К примеру, для разметки под три розетки, размещенные горизонтально:

  • первая отметка ставится на расстоянии 63 см от пола в виде горизонтальной линии;
  • от первой отметки на нужном уровне от двери, окна и ближайшей стены, на расстоянии 7,1 см ставится отметка для второго подрозетника;
  • на том же расстоянии 7,1 см от второго ставится третья отметка под установку.

Таким образом, расстояние между разметками под подрозетники будет составлять 71 мм.

Следующим этапом мы подходим к монтажу.

Установка розеток в гипсокартон как в гипсокартоне сделать розетку

Алгоритм того, как устанавливается коробка под розетку для гипсокартона, выглядит следующим образом:

  • вводим кабель в каждый подрозетник (если их несколько). Проще это осуществить с использованием
  • колпачка для безопасного скручивания проводов;
  • фиксируем, с использованием уровня, первый монтажный блок, затем последующие.
  • Выключатели устанавливаются аналогично. Главное – сколько розеток, выключателей, столько и проводов.
  • После установки подрозетников производится полный монтаж розеток и выключателей, то есть происходит подключение электричества к ним.
  • Необходимо отключить электричество во входном щитке. Убедиться в отсутствии тока можно при помощи индикатора. Это обеспечит отсутствие возможного удара тока.
  • Провода – соответственно, ноль (синий, обозначение N), фаза (обычно коричневого цвета обозначение L), заземление (желтого или зеленого цвета, обозначение PE) — проводятся в соответствующие клеммы в корпусе. Нужно хорошо натянуть провода, иначе пластик может расплавиться после подключения.
  • Далее производится их монтирование в отверстие и фиксация при помощи винтов.
  • Последним этапом является установка рамки и декоративной крышки. Это не составит большого труда и новичку.

Если гипсокартонная стена была установлена профессиональными мастерами, то скорее всего, они вывели провода из нее. Поэтому все, о чем нужно позаботиться — как сделать отверстие в гипсокартоне под розетку, не задев провода.

Для этого их нужно как можно сильнее отогнуть вверх, не задевая при этом изоляцию, а затем прямо под ними высверлить отверстие, в которое затем вставить подрозетник – его рамка закроет и отверстие, и торчащие провода.

Можно также убрать провода в стену и дрелью с коронкой по гипсокартону просверлить отверстие в месте их выхода. Этот способ более сложный, так как есть опасность, что сверло перережет провод или повредить изоляцию.

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки. Обратите внимание, что поставить подрозетник в гипсокартонную стену вполне по силам даже начинающему мастеру.

Установка розеток в гипсокартон как в гипсокартоне сделать розетку

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра. Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма.

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

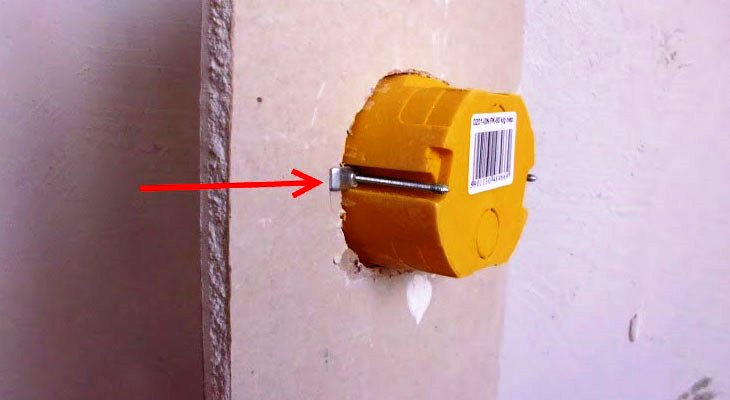

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Установка розеток в гипсокартон как в гипсокартоне сделать розетку

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа.

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Установка подрозетников в гипсокартон начинается с разметки перегородок. В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников.

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников. при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Читать далее:  Лучшие бренды розеток и выключателей кому отдать предпочтение

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры.

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Итак, разметку мы выполнили, причём сделали это точно и аккуратно. Теперь нужно позаботиться о посадочных отверстиях для наших «пластиковых коробочек». Для этого потребуется дрель или шуруповёрт, оснащённый коронкой, диаметром 67 мм .

У меня их целый набор с разными диаметрами: 51, 57, 67, 76, 89,102. Этот набор китайских коронок, поэтому не очень дорого стоит. Такой набор может позволить себе каждый. Но должен отметить, не смотря на то, что набор китайский он очень надежный и служит мне уже почти пять лет. Каждая коронка для подрозетников по гипсокартону в собранном виде имеет центрирующее сверло.

  • Канцелярским ножом очищаем, примерно, 10 мм кончиков проводов от изоляции и подключаем провода к розеточному механизму, предварительно сняв с него все декоративные пластиковые элементы.

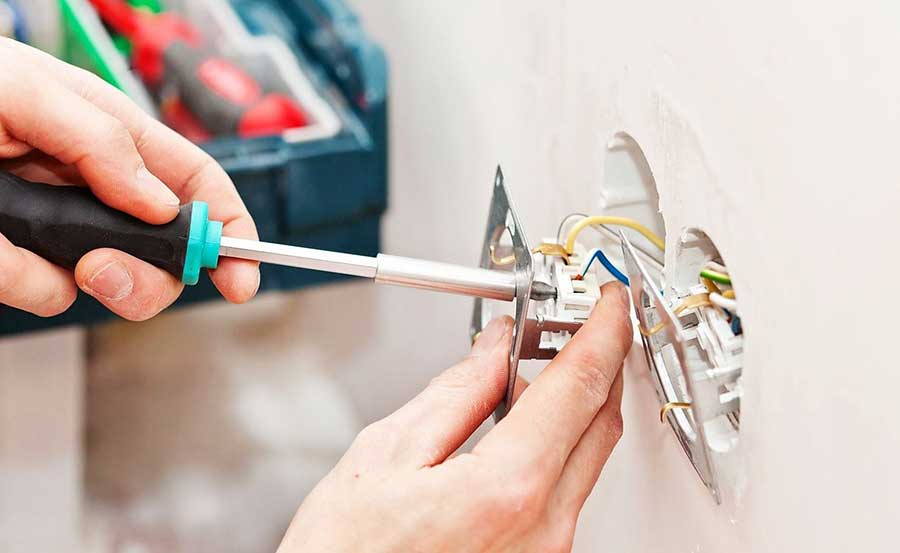

  • С помощью крепежных винтов в подрозетнике крепим розеточный механизм выставив его по уровню.
  • Последним этапом возвращаем все пластиковые элементы на место. Если у Вас блок розеток то продаются специальные рамки на 2,3 и более постов.

Начало работ

Для работы вам потребуются:

  • Дрель для проделывания отверстия в гипсокартоне, с соответствующей фрезой. Стандартным размером подрозетника является размер 68 мм, а значит, таким же должен быть диаметр фрезы.
  • Две отвертки – фигурная, для непосредственно установки розетки, и индикаторная, чтобы проверить уровень напряжения.
  • Строительный маркер, для точной разметки.
  • Уровень.
  • Нож и сверло, если дрели с фрезой под рукой не оказалось.

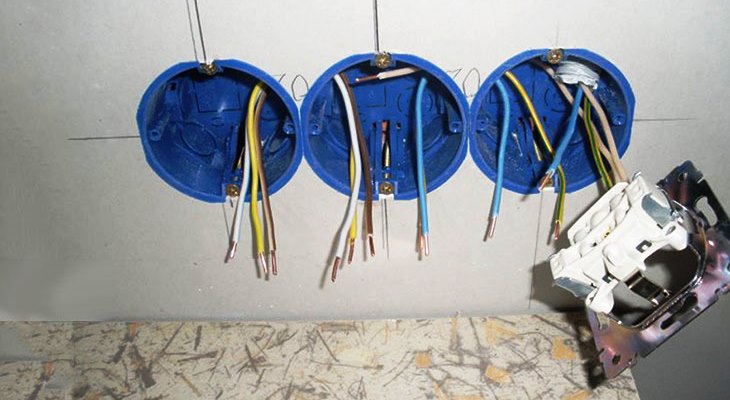

Установка блока из трех розеток в гипсокартон

Перед тем как приступить к установке розеток и выключателей в гипсокартон, внимательно рассмотрите схему электропроводки. Благодаря ей, вы сразу увидите, где нужно проделать отверстия. В центре поставьте отметку маркером, чтобы впоследствии было легче сверлить.

Если предполагается установить не одну, а целый блок розеток, придется штробить гипсокартон в нескольких местах в ряд. Главное — воспользоваться строительным уровнем, чтобы все розетки располагались на одной высоте от пола. На какой именно – ГОСТ к этому строгих норм не предъявляет, но есть определенные стандарты.

  1. Сперва нужно ее разобрать и снять все пластиковые детали.
  2. Затем выкрутить винты клеммной части. В них вы и будете вставлять соответствующие провода.
  3. Если установка коробок под розетки в гипсокартон на предыдущем этапе прошла успешна, в них не составит труда вставить и саму розетку. Крепится она специальными «лапками».

Для установки розетки в гипсокартон необходимо подключить к соответствующим клеммам:

  • Синий провод (ноль, обозначается символом N).
  • Коричневый провод (фаза, обозначается символом L).
  • Желто-зеленый провод (заземление, обозначается символами PE).

Во избежание последующего ослабления контактов и короткого замыкания постарайтесь затянуть жилы как следует.

После подключения проводов производится монтаж самой розетки и закрепление ее оставшимися винтами. Таким же путем осуществляется установка блока розеток в гипсокартон, в предварительно проделанные отверстия. Когда электромонтажные работы завершены, останется лишь надеть пластиковую рамку и установить декоративное крепление.

Для выполнения работ по установке розеток и выключателей требуются следующие инструменты:

  1. Рулетка и карандаш;
  2. Пузырьковый уровень (можно короткий до 30 см);
  3. Дрель или шуруповерт;
  4. Коронка по гипсокартону на 68 мм;
  5. Отвертка (крестовая или шлицевая — зависит от типа винтов на розетках);
  6. Индикаторная отвертка;
  7. Канцелярский нож;

Установка розеток в гипсокартоне

В случае, если вы устанавливаете розетку или выключатель в перегородку из гипсокартона и есть вероятность попадания на металлический профиль, то следует приобрести коронку по металлу. Такой коронкой можно спокойно высверлить мешающую часть профиля.

Для того чтобы устанавливать розетки без перерыва на поиски недостающего инструмента нужно заранее его приготовить. Понадобится следующее:

  • рулетка и маркер для разметки отверстий;
  • дрель и специальная фреза (коронка) для высверливания отверстия в гипсокартоне. Диаметр рабочей части фрезы должен быть равен диаметру стандартного стакана подрозетника – 6,8 см. При отсутствии дрели можно приспособить для этого дела шуруповёрт;
  • воздушно-пузырьковый уровень (достаточно короткого до 0,3 м);
  • отвёртка с индикатором наличия напряжения в проверяемых проводах;
  • отвёртка (крестообразная или стандартная в зависимости от формы шлицов на болтах) необходимая при креплении подрозетника, проводов и самой розетки;
  • канцелярский нож, необходимый для снятия изоляции с проводов при подсоединении их к клеммам.
  • Подготовительные мероприятия

Места расположения розеток определяются ещё до начала работ по обшивке стен.

Прокладывать провода также нужно ещё до начала обшивки стен, чтобы скрыть их под гипсокартоном.

Монтаж осуществляется в следующей последовательности:

  • Сначала собирается каркас для крепления листов гипсокартона и крепится к стене. Его концы крепятся к полу и потолку помещения.
  • Если сооружается перегородка – одна сторона обшивается сразу. По ней будет прокладываться проводка.
  • Создаётся схема разводки проводов и на ней отмечаются места расположения подрозетников.
  • В вертикальных частях каркаса дрелью просверливаются отверстия для проведения проводки.
  • Провода, прокладываемые к местам расположения подрозетников, следует поместить в гофрированную пластмассовую оболочку и проложить сквозь подготовленные в каркасе отверстия.

Стоимость защитной оболочки невелика, а от возможного повреждения и высокой влажности она защищает отменно, посему экономить на её приобретении нет резона.

  • Наиболее оптимальным будет кабель с 3 жилами в двойной изоляции (с диаметром жил от 1,5 до 2,5 мм). Если планируется использование электроприборов с большим потребляемым током – сечение проводов нужно увеличить.
  • Проложенные под обшивкой провода следует для надёжности закрепить отрезками провода или пластмассовыми хомутами.

По окончанию прокладки проводов и отметки на плане мест их выхода можно начинать крепление ГКЛ к каркасу.

Установить розетки – работа, которую выполняют на завершающем этапе обшивки стен гипсокартоном или монтирования перегородки. Но подготовить для розетки в гипсокартонной стене место следует заранее.

Перед непосредственным монтажом листов прокладывают проводку, обязательно проверив работоспособность линии. Затем кабеля изолировать и зафиксировать в точке, где устанавливают розетку.

Просто поставить розетку, сделать предварительно отверстие под необходимый диаметр недостаточно – это чревато последствиями возгорания.

Только сделав все по инструкции, рассчитывают, что розетка функционирует, не опасна для имущества или жизни владельца, ее сложно вытащить из стены. И что главное, пользоваться ею удобно жильцам квартиры или дома.

Установленный подрозетник в гипсокартоне

Для проведения монтажных работ потребуется не так уж и много инструментов:

  • Дрель или перфоратор;
  • Специальная насадка — «коронка», для проделывания отверстий в гипсокартоне (диаметром 68 мм);
  • Отвертки;
  • Пассатижи;
  • Измерительный инструмент (рулетка, линейка, уровень);
  • Маркер.

В некоторых случаях могут потребоваться инструменты для рубки металла – тонкое зубило, молоток.

Читайте по теме — какой инструмент рекомендовано иметь дома.

Как в гипсокартоне сделать розетку? Конструкция гипсокартонных стен позволяет монтировать практически любые виды розеток, как одинарных, так и с двумя и более секциями. Однако классическим способом установку выполнить не удастся. Для этих целей потребуется специальный подрозетник для гипсокартона. Он должен быть пожаробезопасным, поскольку гипсокартонные листы относятся к легковоспламеняющимся материалам. С помощью подрозетника установка розеток и выключателей в гипсокартон существенно облегчается.

Точка, где электрический ток выходит через розетку, считается наиболее опасным элементом всей конструкции. Поэтому для изготовления таких подрозетников используется самозатухающая пластмасса. Если розетка нагреется во время работы, выделяемое тепло не перейдет на гипсокартон. За счет этого обеспечивается противопожарная защита.

Выбирать подрозетник необходимо с учетом расположения гипсокартонных листов относительно стены. Для наиболее эффективного решения задачи, как поставить розетку в гипсокартон потребуется индивидуальный выбор, особенно, если выбранные листы смонтированы вплотную к стене. В каждом подрозетнике имеются прижимающие лапки, раздвигающиеся с помощью винтов.

Существуют различия между установочными коробками различного предназначения. Типовые подрозетники монтируются внутрь стены в заранее просверленное углубление и затем фиксируются с помощью раствора. Модели, предназначенные для установки в гипсокартон, устанавливаются в отверстие, после чего они прижимаются к внутренней стороне обшивки крепежными лепестками, продвигающимися по винтовой резьбе. После этого розетка в гипсокартоне оказывается надежно закрепленной.

Прорез отверстия в гипсокартоне под установку розеток и выключателей

У вас ремонт, и вы делаете его самостоятельно, дошли до этапа, на котором проводится установка розеток в гипсокартон, но не знаете, что для этого нужно сделать. Прочитав статью, вы узнаете, как установить розетку в гипсокартон, а также как сделать отверстие под розетку в гипсокартоне.

Для начала нужно определить, какие вообще виды элементов допустимо устанавливать на отделку из этого материала.

Виды розеток

Наиболее распространенные виды, применяемых при организации подачи электричества жилых помещений, это:

  • Накладная (применяются при укладке видимой проводки или проводки упакованной в специальные короба и устанавливаются поверх материала);
  • Утопленная розетка для гипсокартона (для организации, скрытой от глаз, электрической сети).

Оба варианта, могут быть как одиночными, так и сдвоенными, строенными и т. д, что существенно не влияет на то, как происходит монтаж розеток в гипсокартон.

Важный момент: для установки утопленной розетки, применяются специальные короба – подрозетники. Закрепить изделие без них невозможно.

Розетка для гипсокартона устанавливается с применением следующих инструментов:

  • Электрический шуруповерт или дрель;
  • Коронка для просверливания диаметром 68 мм с центрирующим сверлом по центру;
  • Отвертка типа крест;
  • Пилка по гипсокартону;
  • Уровень строительный;
  • Карандаш.

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Важно: проводку для подключения, протягивают перед тем, как листы ГКЛ окончательно закрепляются на каркасе, поэтому с расположением розеток необходимо определиться заранее.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка».

Блок на три розетки в стене, обшитой ГКЛ

Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

Важно: подключение производится только после того, как электрическая сеть квартиры будет обесточена. Для этого необходимо выключить автомат, который, как правило, располагается рядом с электрическим щетчиком.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

  Применение гипсокартона для обшивки лестницы

Читать далее:  Как самостоятельно установить счетчики воды схемы установки своими руками

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Совет: гипсокартон достаточно мягкий материал, поэтому сверлить его можно при помощи аккумуляторного шуруповерта, что очень удобно при выключенном электричестве.

Затем коробка вставляется в посадочное отверстие и винты её креплений затягиваются, таким образом плотно прижимают подрозетник к гипсокартонному основанию.

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Совет: крепежные отверстия в корпусе розетки позволяют ориентировать её горизонтально либо вертикально, что стоит учитывать при монтаже.

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Тонкости установки розеток в гипсокартон

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.

На последнем этапе, подключают розетки и установив их внутрь подрозетников, фиксируют саморезами.

Заключение

Мы рассмотрели, как происходит монтаж розеток в гипсокартон. Оказывается, это не так сложно сделать, если иметь под рукой необходимые инструменты. Надеемся, что статья будет вам полезна, и вы обязательно вернетесь за новой информацией, которую мы с удовольствием размещаем для вас на нашем ресурсе.

Обратите внимание, что гипсокартон – это довольно мягкий и податливый материал, поэтому прилагать чрезмерные усилия при сверлении не стоит. Это может промять или сломать перегородку. Учитывая особенности материала, можно вполне обойтись без коронки. Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно.

Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.

  • По выравниваемой стене.
  • Внутри гипсокартонной перегородки.

В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.

Подрозетники для гипсокартона

При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей. Обратите внимание, что необходимо будет учесть место выхода концов провода. Здесь важно, чтобы они не попали под металлический прямой подвес.

Внутри перегородки

Алгоритм проводимых работ, чтобы установить розетки в гипсокартон, таков:

  • Возводится каркас из металлических профилей.
  • С одной стороны он закрывается ГКЛ листами.
  • Теперь надо провести электрический кабель. Для этого в стоечных профилях дрелью делаются отверстия. Высота проводки определятся согласно требованиям эксплуатации. К примеру, европейские стандарты – это 30 см над уровнем пола. Для российских потребителей это некритичный показатель. Так что выбираем высоту на свое усмотрение, чтобы было просто удобно.
  • Провода лучше вставить в защитный гофрированный шланг. Это убережет их от быстрого износа, ведь соприкосновение с металлическим профилем при вибрациях здания ни к чему хорошему не приведет.
  • Теперь в подготовленные отверстия проводится электрический кабель со шлангом. Именно здесь и надо их закрепить. Можно для этих целей использовать медную проволоку, но лучше пластиковые хомуты.

При монтаже проводов необходимо обратить внимание на контур укладки кабеля. Очень важно, чтобы он не проходил рядом с установленными саморезами. Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа.

И последний этап – обшивка перегородки. При этом на самих ГКЛ лучше нанести схему прокладки электрического кабеля. Это упростит монтаж розетки в гипсокартон своими руками.

В любительской электрике применяются и другие инструменты. Например, можно обрисовать контур подрозетника, затем просверлить его сверлом и вырезать ножом. Однако минус этого способа – неровные края будущего отверстия, которые осложнят установку розетки в гипсокартон.

К тому же сама гипсокартонная плита – материал хрупкий, который может легко сломаться при неосторожном нажатии. Поэтому все же рекомендуется использовать специальную фрезу диаметром 68 мм. Такая же фреза (коронка) применяется в электромонтажных работах при установке точечных светильников.

Внутри перегородки

Сделав все необходимые разметочные работы, можно приступать к вырезке отверстий.

В этой операции сложного ничего нет:

  1. Устанавливаем на дрель или перфоратор подготовленную насадку;
  2. Перед началом сверления нужно правильно «коронку» спозиционировать относительно места, где будет отверстие (для облегчения можно центр будущего отверстия просверлить обычным сверлом);
  3. Коронкой вырезаем сквозное отверстие в листе гипсокартона. Работая дрелью и перфоратором, не следует создавать сильных нажим, иначе это может привести к образованию рваных краев отверстия, что в дальнейшем скажется на монтажных работах;

Отметим, что проделать отверстие можно и без коронки, хоть это будет и затруднительней.

Для этого можно использовать два способа – вырезать его ножом или использовать дрель с обычным сверлом.

Выбор расположения розеток

Как установить розетку

Выбирая место расположения розеток, в первую очередь руководствуемся личными нуждами. По общепринятым строительным нормам розетки и выключатели должны располагаться следующим образом:

  • 30 см от пола — высота установки розеток;
  • 90 см от пола и 15 см от дверного проёма — место установки выключателя.

Чаще всего такое расположение является наиболее оптимальным, но в каждой квартире есть ряд приборов для которых нужны другие места подключения к электросети. Например в кухне удобным расположением является место над столешницей, где будет удобно включать кухонные приборы, не используя переноски или не наклоняясь постоянно вниз.

Или, например, Вы хотите разместить телевизор на стене, тогда есть смысл сделать розетку за ним чтобы не портить интерьер неприглядным видом тянущихся проводов. Но если другого выхода нет то в статье Прячем проводку в доме Вы сможете прочитать рекомендации как максимально вписать проводку в интерьер квартиры.

Места установки розеток современными правилами не регламентируется, поэтому установка розетки может производиться там, где ею удобно пользоваться.

Согласно нормам установленными в Европе, розетка должна размещаться на высоте 0,3 м от пола. В некоторых случаях это оправдано, но, например, на кухне такое их расположение заставит домохозяйку отбить множество поклонов при включении и отключении кухонных электроприборов во время приготовления пищи.

За аквариумом розетку тоже лучше установить повыше для удобства подключения подсветки, фильтра, компрессора. Да и электрошнуры не будут валяться на полу и мешать передвижению по помещению.

Подрозетники, выпускаемые для установки в отверстия гипсокартонных стен отличаются от устанавливаемых в бетонные и кирпичные.

Их особенность заключается в наличии специальных прижимных лапок, установленных на винтах.

Вращая эти винты можно эти лапки перемещать вдоль корпуса подрозетника.

Что касается розеток и выключателей, то производители сейчас их выпускают по единому стандарту относительно размеров внутренней части, которая будет размещаться в монтажной коробке.

И все же, приобретая все необходимые элементы, следует проверить их совместимость.

Собираем подрозетники в один блок

Итак, все готово, можно переходить непосредственно к установке розетки. Для этого в ГКЛ надо сделать отверстие под подрозетник. Вам понадобится дрель с коронкой, диаметр которой должен совпадать с диаметром подрозетника. Зная месторасположение концов провода, точно по этому месту наносится метка (точка или крестик), которая будет являться центром отверстия.

После чего устанавливается подрозетник. Это гнездо под саму розетку, изготовленное из пластмассы. В ее конструкции четыре крепежа: два для крепления гнезда, два для наружной крепежной планки.

Обратите внимание, что дно подрозетника не имеет отверстия, куда можно вытянуть концы проводки. Поэтому его надо сделать, к примеру, дрелью или отверткой. Вставляем сюда конца кабеля, вытягиваем по максимуму.

И еще один момент. Толщина подрозетника 4,5 см, поэтому если между базовой стеной и гипсокартонной конструкцией зазор меньше данного показателя, то предварительно придется на стене делать углубление.

Подрозетник теперь ровно вставляется в гипсокартон и выравнивается в плоскости ГКЛ листа. После чего двумя винтами для крепежа необходимо закрепить коробку.

Перед тем как устанавливать розетку в подрозетник, необходимо ее разобрать. То есть, снимается декоративная панель, расслабляются зажимные (клеммные) винты. После чего в клеммы вставляются концы электрического провода, здесь же и зажимаются винтами. Теперь можно установить и саму розетку.

Розетка в гипсокартоне

Способов поставить розетку в гипсокартон много — все зависит от ее конструкции.

  1. С помощью распорных лапок.
  2. Монтажными винтами в подрозетнике.

Если прибор установлен и закреплен, надо начинать монтировать металлическую планку, которая обеспечит надежное крепление розетки к гипсокартону. Остается лишь установить декоративную панель.

  1. Иногда приходится устанавливать сразу несколько розеток в гипсокартон. Поэтому очень важно правильно сделать разметку и высверлить отверстия. Их центры должны располагаться на одном уровне по горизонтали.
  2. Чтобы надежно закрепить розетку в стене из гипсокартона, необходимо проверить, насколько прочно провода зажаты в клеммах.
  3. Обратите внимание, чтобы электрическая проводка не собралась на дне подрозетника. Лучше, если их углубить под дно приспособления.
  4. Монтаж выключателя проводится точно так же, как установка самой розетки. Единственное отличие – это сама конструкция выключателя, плюс подводка фазного провода. Если к розетке подходят фаза и ноль, то к выключателю только фаза.

Для тех, кто не совсем понял, как провести монтаж розетки, предлагаем посмотреть видео – установка розетки в гипсокартон. Если и после этого у вас появились вопросы, мы готовы обсудить все это. Наши специалисты с удовольствием ответят на них.

  • Устанавливаем подрозетники на место, предварительно выпустив питающий кабель в одно из отверстий на задней стенке подрозетника. При установке ряда розеток их необходимо все запитать, для этого используют соединение шлейфом.

Для этого во все последующие подрозетники, от того где выпущен питающий кабель, пропускают отрезки проводов.

Такое подключение распространено повсеместно, но некоторые мастера противники такого метода, потому что вся нагрузка, в данном случае, будет проходить через клеммное соединение первой розетки и то сократит срок её службы их-за перегрева. Тогда выполняют подключение через сизы — специальные колпачок из негорючего пластика, служащий для изоляции скруток проводов, с конусной резьбой внутри.

На фазном проводе делают скрутку стольки проводов, сколько и розеток. Можно такую скрутку делать и на нулевом проводе, но он не подвержен таким нагревам как фазный.

  • С помощью уровня выставляем первый подрозетник и фиксируем его лапками зажимами через винты, затем выставляем все последующие подрозетники.
Читать далее:  Фактурная краска для стен фото разновидности и преимущества

Установка подрозетников под выключатели проходит таким же образом, единственное отличие — сколько выключателей, столько питающих проводов.Когда все подрозетники стоят на месте и подготовлены провода для подключения розеток можно производить их монтаж.Обязательно просмотрите видеоролик в котором подробно показано как установить подрозетник в гипсокартон.

При отсутствии фаски края бортика будут выступать за уровень поверхности. Эту разницу придется компенсировать большим количеством шпаклевки, в результате может получиться некрасивый бугор. Если же нарезана фаска, бортик легко входит в нее и становится на одном уровне с плоскостью стены.

Далее выполняется непосредственная установка подрозетника, который понадобится для крепления розетки к гипсокартону. Пластиковые заглушки, расположенные по контуру, следует выломать и завести в отверстия концы подведенных проводов. После этого изделие вставляется в отверстие и затягивается регулировочными винтами.

Подрозетник в гипосортоне

На следующем этапе выполняется установка розетки в гипсокартоне своими руками. Для этого на подрозетнике откручиваются два оставшихся винта. С розетки снимается декоративная накладка, после чего к ней подключаются предварительно выведенные провода. Вся конструкция вместе с проводами устанавливается в подрозетник и фиксируется открученными винтами.

Декоративный наличник надевается после того, как закончена финишная отделка стен. Технология установки одинарной розетки вполне подходит для монтажа целого блока. Понадобится такой же набор инструментов, необходимое количество подрозетников и самих розеток.

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля. Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали.

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

До новых встреч друзья. Спасибо за внимание. Подписывайтесь в социальных сетях проекта. Если останутся вопросы, задавайте их в комментариях, с удовольствием отвечу.

После вырезания отверстий готовим инструмент электрика и устанавливаем подрозетники. Но перед этим в них необходимо проделать отверстие для протяжки проводки.

Далее протягиваем провод через монтажную коробку, ставим ее в отверстие и фиксируем при помощи лапок.

Но здесь есть некоторые нюансы, касающиеся конструкции подрозетников.

В одних видах коробок паз, по которому перемещается лапка, имеет плавный переход.

В крайнем положении (возле дна подрозетника) лапка получается полностью утопленной в паз.

Но по мере перемещения (при закручивании винта) из-за перехода она начинает выступать над корпусом, что и позволяет зафиксировать подрозетник (с внесшей стороны упором выступает кайма по окружности корпуса, а с внутренней – лапка, прижимаемая к листу винтом).

Закрепить такой подрозетник несложно – устанавливаем его в отверстие и фиксируем. При этом положение лапок роли не играет.

Второй тип коробок отличается тем, что паз у него ровный по всей длине. Но чтоб при установке подрозетника в отверстие лапки не мешали, для них предусмотрены специальные ниши, в которые они прячутся (проворачиваясь на винте).

Такой подрозетник монтируется так: следим, чтобы обе лапки были в нишах и устанавливаем его в отверстие.

Затем, проворачиваем коробку так, чтобы винты лапок располагались вертикально.

Тонкости установки розеток в гипсокартон

При этом лапка нижнего винта выйдет из своей ниши (будет выступать над корпусом).

Если ее немного подтянуть винтом, то изменить свое положение она уже не сможет.

Чтобы вытянуть вторую лапку из ниши, проворачиваем подрозетник на 180 град., чтобы верхний винт оказался внизу.

А далее уже притягиваем обе лапки, фиксируя коробку. Но отметим, что не стоит сразу полностью зажимать лапки, лучше их оставить пока недотянутыми (чтобы можно было проворачивать коробку).

Подрозетник изготовляется в виде пластмассового стакана, который нужно установить и закрепить в готовом отверстии в гипсокартоне.

Подрозетник для гипсокартона имеет четыре винта. Два предназначены для его крепления к гипсокартону и два для крепления снаружи накладки из металла.

На какой высоте располагаются розетки?

Перед тем как выбрать место и приступить к установке коробок под розетки в гипсокартон, нужно подумать над их целевым назначением. Многое зависит и от вашего собственного удобства.

Согласно общепринятым европейским стандартам, расстояние от розетки до пола составляет 30 см, а выключатель должен располагаться на высоте 90 см. При этом от центра выключателя до края дверного проема остается 18 см, без учета наличника и самой коробки.

Эти стандарты очень удобны именно для монтажа в гипсокартоне. Однако встречаются различные бытовые ситуации, требующие индивидуального подхода.

  • На кухне розетки часто размещают над поверхностью столешницы. Их высота, как правило, соответствует 1,2 м.
  • Если у вас в гостиной стоит ПК или аквариум, розетку имеет смысл установить на высоту гораздо выше чем 30 см от пола, чтобы избавиться от путающихся под ногами проводов.
  • В ванной комнате установка двойных розеток в гипсокартон – под стиральную машину и другую бытовую технику – производится на высоте 1 метра.

После того как разметка закончена, фреза устанавливается в центре нанесенной маркером отметки, затем можно начинать сверлить гипсокартон. Если все делать аккуратно, с задачей без труда справится даже начинающий мастер.

В первую очередь нужно выбрать подходящие розетки. Главную роль играют их внешний вид, удобство для включения и выключения в них приборов, а также место расположения.

от пола – не менее 30 см;

от стены рядом – не менее 18 см.

В некоторых помещениях розетки можно устанавливать на другой высоте: к примеру, для бытовых приборов на кухне розетки лучше разместить на фартуке на расстоянии 120 см от пола. А вот в ванной комнате – на высоте 100 см, так будет удобнее включать стиральную машину.

Тонкости установки розеток в гипсокартон

В зависимости от размещения электрических приборов нужно предварительно определить место доступа к электричеству, однако она должна быть не менее рекомендуемой! Также важно заранее узнать ход проводки для оптимального встраивания розеток в гипсокартон.

Перед тем как вставить розетку в гипсокартон, нужно определить места под них и отметить маркером в виде круга. В центре этого круга будет просверливаться отверстие под подрозетник.

Советы специалистов

  • Монтаж электропроводки лучше осуществить задолго до обшивки стен гипсокартонными панелями.
  • Перед началом электромонтажных работ собирается каркас из металлического профиля, который нужно будет закрепить на несущей поверхности.
  • Для защиты проводов, идущих к выключателям, используется металлическая гофротруба.
  • Для подводки тока к электророзеткам применяют трехжильный кабель в двойной изоляционной обмотке.
  • Закрепление кабелей на каркасе внутри гипсокартонной стены придаст конструкции повышенную надежность. Для этого используются отрезки медного провода.

Как видите, установка розетки в гипсокартон – процесс несложный и вполне осуществимый в домашних условиях. Если есть желание приобрести опыт в электромонтажных работах и сэкономить на вызове специалиста, вы вполне можете воспользоваться данными рекомендациями.

Мода на Naked: лучшие образы звезд. Подбираем Naked-косметичку для твоего make-up Приятно, когда мода подталкивает нас не только к экспериментам, но и к принятию себя и своей красоты. Модно позитивное отношение к собственному телу.

Токсикоз: причины, последствия, лечение Неверно предположение, что тошнота беспокоит женщину только по утрам. Она может продолжаться целый день, но утром наиболее выражена. Это происходит из.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Помимо основной поэтапной инструкции, не будет лишним ознакомиться с некоторыми советами специалистов-электриков, а именно:

  1. Не стоит беспокоиться при неплавном размещении отверстий (например, в 1-2 сантиметра), это вполне регулируется при помощи лапок на подрозетнике.
  2. Убедиться в подходящем выборе подрозетника и розетки лучше заранее. Хотя они стандартны, но бывают исключения.
  3. Важно соблюдать рекомендуемые при установке блоков расстояния, главное – соблюдать расстояние между центрами 71–72 мм.
  4. Отверстие не должно вплотную подходить к профилю.

Несмотря на неровность получившегося круга, подрозетник в него может идеально войти. Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
