Советы по установке кранов на батареи отопления

Зачем на радиаторах краны

Во время профессионального проектирования системы отопления необходимо учитывать три основных фактора: номинальную мощность, схему установки приборов и их регулировку. Для решения последней задачи необходимо использовать специальную арматуру, а также устройства для изменения температурного режима на конкретном участке схемы. Как же правильно выполняется регулировка системы отопления домов и квартир: краны, радиаторы, батареи?

Отопительная система с регулировочной арматурой

Существует несколько способов изменения характеристик теплоснабжения. Своевременная гидравлическая регулировка системы отопления необходима для стабилизации давления на определенных участках и всей схемы в целом. Температурная корректировка служит инструментом изменения степени нагрева воздуха в конкретном помещении. Чаще всего для этого используется кран для регулировки температуры отопления.

Все вышеперечисленные характеристики во многом зависят от работы котла. Однако для нормализации параметров системы необходима установка дополнительных компонентов. В зависимости от функции они разделяются на следующие виды:

  • Температурные. Служат для частичного или полного перекрытия потока теплоносителя в радиаторах или в отдельном контуре. С помощью кранов, терморегулятора или узлов смешивания выполняется регулировка батарей отопления в квартире;
  • Давление. Температурная разница между подающей и обратной магистралью может вызвать скачки давления. Это приведет к разбалансировке системы, что ухудшит ее работу. Для устранения этой проблемы монтируют гидрострелки, как делают коллекторную разводку труб.

На практике своевременная регулировка кранов на радиаторах отопления снижает расходы на энергоноситель. Также с помощью регулировочной арматуры можно изменять степень нагрева воздуха в помещении.

Фактические показатели работы отопительной системы должны совпадать с расчетными. Таким образом можно уменьшить количество регулировочных элементов.

Если вы планируете самостоятельно заняться ремонтом труб или батарей, то разбираться в том, какие краны ставить на радиаторы отопления, нужно обязательно. Наличие правильно подобранной и эффективно работающей запорной арматуры дает возможность не только отсоединять отопительные приборы для ремонта и профилактики, но и регулировать количество теплоносителя, поступающего в батареи.

В нашей статье мы расскажем о том, какие краны можно монтировать, а также охарактеризуем их ключевые особенности.

Для управления работой отопительной системы используются самые разные вентили и клапаны

Казалось бы, чего проще – подобрать и установить краны для радиаторов отопления в частном доме или квартире. Но представленный в торговой сети ассортимент радиаторной арматуры неожиданно широк, что ставит в тупик рядового обывателя, не разбирающегося в вопросах водяного отопления. Отсюда и цель данной статьи – помочь разобраться людям, какие краны надо ставить на батареи и для чего они служат в отопительных системах различных типов.

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

  1. Полное отсечение отопительного прибора от системы.
  2. Ограничение протока теплоносителя через батарею.
  3. Изменение расхода теплоносителя в зависимости от внешних условий.
  4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире. Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры.

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

  1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
  2. Балансировочные вентили для радиаторов – прямые и угловые.
  3. Вентили регулировочные с термоголовками (термостатические клапаны).
  4. Спускные воздушные краны – автоматические и ручные.

Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

  • ее используют при полном отключении отдельного участка теплоснабжающей конструкции или отопительного прибора. Потребность в этом возникает при проведении ремонтных работ или изменении конфигурации системы теплоснабжения;
  • краны задействуют, чтобы отрегулировать проходимость теплоносителя в полуавтоматическом или ручном режиме и тем самым изменить температуру воздуха в помещении;
  • с ее помощью сбрасывают воздух или теплоноситель. В первом случае из отопительной системы удаляют воздушные пробки. Поскольку перепад давления в конструкции незначителен, то при возникновении в стояке или на отдельном участке контура завоздушивания, вода не сможет циркулировать по трубопроводам и батареям. В другом случае теплоноситель сбрасывают, чтобы промыть радиаторы или выполнить ремонтные работы.
  • на вводе теплотрассы в здание. Между ЖКХ и компаниями-поставщиками тепла существует раздел зон ответственности, при этом разграничение проходит там, где располагаются входные задвижки на трубах подачи и обратки;
  • в месте выхода из элеваторного узла;
  • на всех стояках отопления. Краны для радиаторов отопления позволяют не сбрасывать всю систему теплоснабжения в доме при необходимости ремонта или замены отдельной батареи, поскольку такое мероприятие трудоемкое и затратное. Но в ряде экстренных случаев будет быстрее сбросить и затем запустить отопление во всем доме, чем искать нужные вентили по подвалам и чердакам;
  • в частном домостроении она располагается на байпасе, который служит для переключения контура с естественной циркуляции теплоносителя на принудительное его передвижение. Для этого требуется смонтировать циркуляционный насос;
  • на некоторых отопительных радиаторах и перемычках, находящихся перед ними. Нередко потребителей интересует вопрос относительно того, зачем требуется установка кранов на батареи отопления. Но дело в том, что они позволяют повысить теплоотдачу прибора, не увеличивая его размеров, благодаря тому, что весь поток жидкости направляется через радиатор. Но что мешает просто убрать перемычку? А то, что в этом случае не будет возможности при необходимости регулировать теплоотдачу батарей;
  • в верхних точках отопительного контура. Ими могут быть соединенные попарно стояки в зданиях с нижним розливом, расширительные бачки, смонтированные наверху подающего розлива на чердачном помещении, или верхние пробки радиатора. Одним словом, краны ставят в тех местах, где возможно скопление воздуха и его нужно сбрасывать.

Обязательным элементом сетей отопления, батарей и трубопроводов в доме является всевозможная запорная и регулирующая арматура, то есть различного рода краны для радиаторов отопления, вентили. Чтобы выбрать подходящее изделие и использовать его в конкретных условиях, нужно знать его особенности.

Подключение отопительных приборов с использованием правильно подобранной запорно-регулировочной арматуры улучшает функциональность системы отопления, делает удобнее эксплуатацию. Кран для радиатора отопления должен быть изготовлен из качественных материалов и правильно смонтирован.

Арматура для радиаторов отопления подразделяется на запорную (перекрывает поток теплоносителя) и регулирующую (предназначена для управления интенсивностью потока). Кранами является только запорная арматура, регулирующая – это клапаны и вентили. Но в быту под кранами подразумевают все виды запорно-регулировочной арматуры.

регулировочный кран на радиатор отопления

Постепенно становятся достоянием истории малоэффективные системы отопления, смонтированные с помощью обвязки стальными трубами, уложенными по телескопическому принципу.

Гравитационные силы, поддерживающие циркуляцию теплоносителя, не требовали вмешательства запорно-регулирующей арматуры в круговорот жидкости при замкнутом контуре. При необходимости ограничение протока на более коротких ветках достигалось плавным сужением диаметра трубопроводов.

Что необходимо для монтажа

Кран и ФУМ лента

Кран и ФУМ лента

Как установить кран на батарею самостоятельно? Для этого потребуется сама запорная арматура, трубный ключ, пакля или ФУМ лента, а в некоторых случаях могут понадобиться плашка и «болгарка».

Установка крана на батарею отопления осуществляется так:

  1. Перекрываем воду в системе.
  2. Выбираем запорную арматуру подходящего диаметра.
  3. Если сборка трубопровода только начинается и резьба на концах труб перед радиатором нарезана, как и на патрубке самой батареи, то сразу переходим к её обмотке паклей или лентой ФУМ. Это необходимо делать до тех пор, пока кран не станет накручиваться с трудом.
Намотанная на резьбу ФУМ лента

Намотанная на резьбу ФУМ лента

  1. Если же осуществляется замена кранов на батареях отопления или монтаж на «голую» трубу, то задача немного усложняется:
    • Старое изделие откручиваем с помощью трубного ключа и проверяем состояние резьбового соединения, так как оно больше всего подвержено коррозии. Если его состояние неудовлетворительное, то отрезаем его «болгаркой», иначе потом не спрашивайте себя: «Кто виноват если сорвало кран на батарее?». Также поступаем и в том случае, когда сам кран приржавел настолько, что не поддаётся откручиванию.
    • Делаем новую резьбу плашкой для труб.
Нарезка нового резьбового соединения

Нарезка нового резьбового соединения

    • После чего совершаем герметизацию, как это описано выше.
  1. Накручиваем кран в соответствие со стрелкой на корпусе, которая указывает направление движения теплоносителя. Доводим его положение с помощью разводного ключа до упора.
  2. Проверяем, не мешает ли что-либо полному повороту рукояти.
  3. Включаем систему и тестируем запорную арматуру.

Если вдруг потек кран на батарее, то:

  1. Для начала просто пробуем подтянуть резьбу.
  2. При отсутствии устранения течи снова отключаем отопление и откручиваем изделие. Новая деталь сойдёт легко и её точно не придётся обрезать.
  3. Перематываем ФУМ ленту. Именно перематываем, так как старое уплотнение свою герметичность после снятия крана с резьбы уже потеряло.
  4. Накручиваем снова до упора, используя для этого трубный ключ.

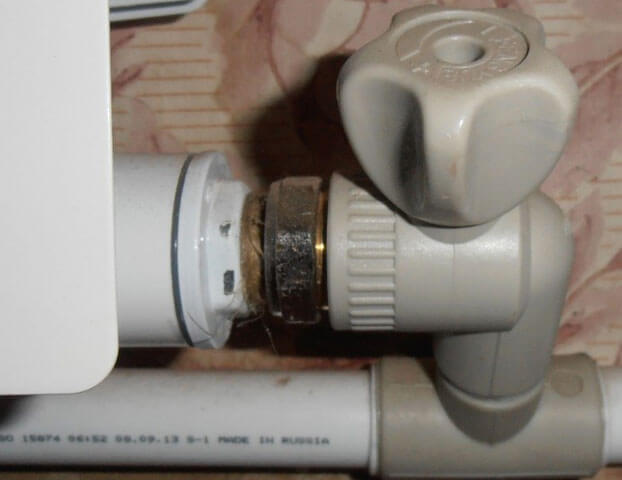

Стрелкой помечено место, где течет кран на батарее отопления

Стрелкой помечено место, где течет кран на батарее отопления

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

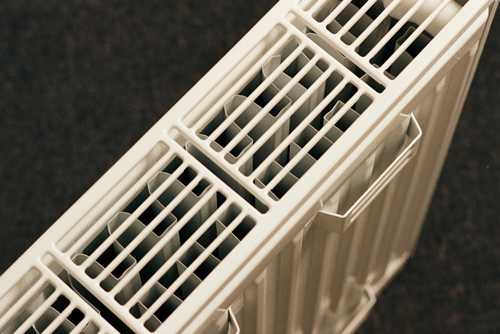

Вот за эти дужки заводят крюки

Вот за эти дужки заводят крюки

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

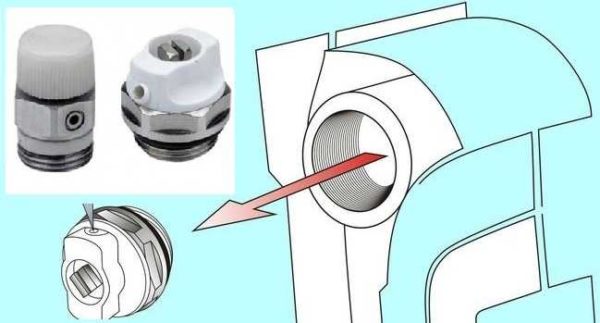

Кран маевского и способ его установки

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

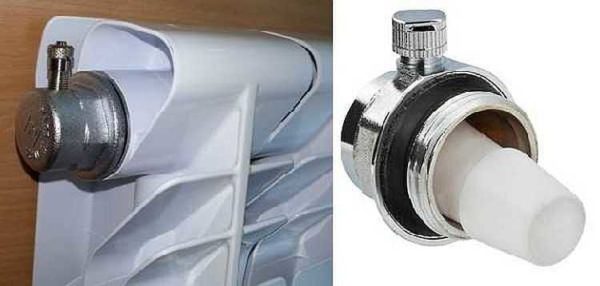

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

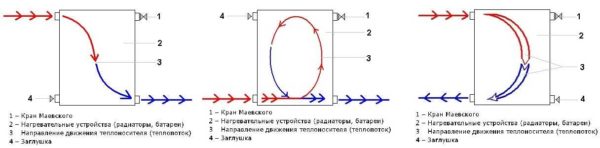

Где ставить заглушку и кран маевского при разных способах подключения

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

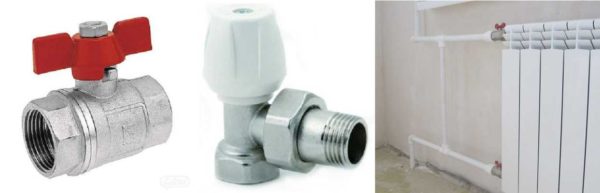

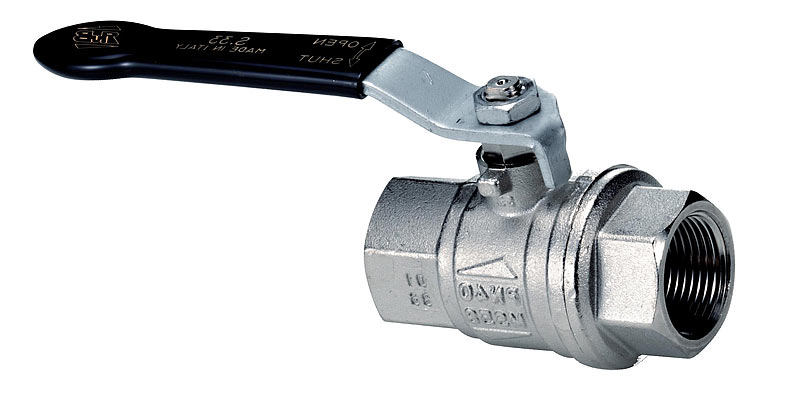

Краны на радиатор отопления

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

Читать далее:  Коллектор для отопления: принцип работы, правила установки и подключения. Что такое распределитель тепла: преимущества, особенности работы и монтаж

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Схема установки зависит от вида выбранной запорно-регулировочной арматуры.

Процесс установки крана

Возможна установка радиаторов отопления своими руками

Наиболее распространены следующие варианты монтажа :

  1. В однотрубной системе центральной теплосети между радиатором и байпасом ставят 2 шаровых крана – на входящую и выходящую трубу. Это дает возможность оставить его заполненным при сливе теплоносителя из системы в период ремонта сети, отключать или демонтировать батарею для окрашивания, очистки, замены.
  2. В автономной двухтрубной системе на подающую трубу ставят термостатический клапан, а на обратную трубу – балансировочный вентиль, который будет отвечать за поддержание нормального рабочего давления.
  3. В автономной однотрубной системе на подающую трубу можно установить шаровой кран, а на обратную – регулировочный вентиль. Если у вентиля есть функция отсекания потока теплоносителя, второй шаровой кран на батарею отопления не требуется.

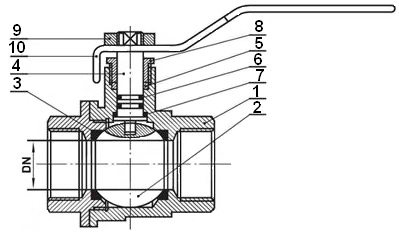

Шаровые краны, которые устанавливаются на радиатор отопления, имеет два рабочих положения: «открыто» и «закрыто». Частично перекрывать поток теплоносителя, используя данный вид арматуры, запрещается. В результате неправильной эксплуатации устройство может выйти из строя и начать подтекать.

Устройство может иметь прямой или угловой вариант исполнения – выбор зависит от компоновки системы. Если между отсечной арматурой и радиатором не предусмотрена установка регуляторов, шаровой кран допускается ставить непосредственно на отопительный прибор, используя сгон – специальную дополнительную часть.

Перед установкой убедитесь, что параметры устройства (рабочее давление, максимально допустимая температура среды) соответствуют характеристикам отопительной системы. На корпусе крана обозначается направление потока – монтаж осуществляется в соответствии с меткой.

Разобравшись, какие лучше краны для радиаторов отопления использовать, можно подобрать запорно-регулирующую арматуру с оптимальными параметрами для автономной системы в своем доме. На выбор влияют конкретные условия использования, требования к системе, финансовые возможности.

Если регулирование приборов отопления не требуется, достаточно установить запорную арматуру. Балансировка системы с постоянной температурой теплоносителя требует монтажа соответствующих клапанов или простых механических вентилей, чтобы отрегулировать поток на разных участках контура. При желании обеспечить индивидуальный температурный режим для каждого из помещений, не обойтись без термостатических вентилей – полуавтоматических или автоматических. Вложения в соответствующую регулировочную арматуру в дальнейшем окупятся за счет экономии энергоносителя.

Принцип работы этих устройств не отличается от латунных аналогов. Более низкая цена на полипропиленовые вентили позволяет существенно снизить смету при обустройстве нового отопления.

В большинстве отопительных приборов предусмотрены технологические отверстия с внутренней резьбой для подключения к магистральным трубопроводам, поэтому радиаторные «краники» независимо от принципа работы и назначения оборудуются специальным разъемным соединением – американкой.

Она представляет собой штуцер с наружной резьбой, который надежно стыкуется конусным окончанием с седельной зоной арматурного корпуса. Фиксацию и быстрый разъем обеспечивает накидная гайка.

Обратите внимание: подключение отопительного прибора предполагает ввинчивание штуцера американки в радиатор. Для этого понадобится в зависимости от формы внутреннего сечения у американки шестигранник или специальный многоступенчатый ключ.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

  • посередине оконного проема, допустимое отклонение — 2 см;
  • расстояние от радиатора до пола — 8-12 см;
  • до подоконника — 10-12 см;
  • от задней стенки до стены — 2-5 см.
    Расстояния от радиатора отопления до окна

    Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как выбрать трубы из полипропилена читайте тут.

Особенности монтажа систем отопления на базе полипропилена

  • седельное;
  • одностороннее;
  • диагональное.
Варианты подключения

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

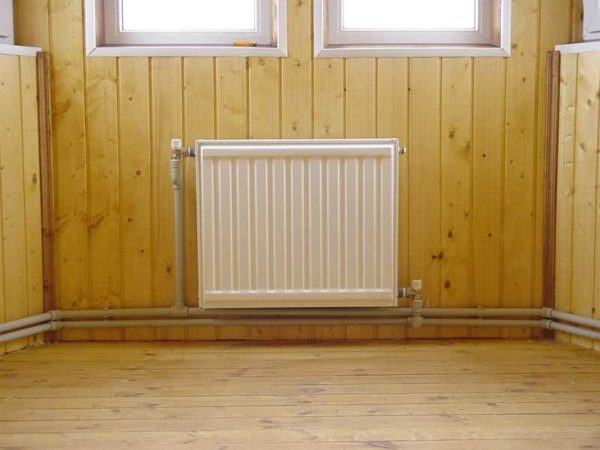

Односторонняя обвязка при двухтрубной системе

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Подача теплоносителя снизу

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Типичный кран для батареи отопления – это изделие Маевского. Кран представляет собой несложную конструкцию из латунного штока, в закрытом положении перекрывающим отверстие в седле, и резьбы, чтобы установить его в радиаторную пробку (подробнее: »

Такие краны для радиаторов отопления отличаются надежностью и в необходимости ремонта или замены нуждаются крайне редко, но:

  • их проходимость небольшая. Если поставить кран на стояк и подождать около 10 минут один раз на протяжении года, пока воздух выйдет несложно, то подобный воздушник на расширительном баке многоквартирного дома с верхним розливом устанавливать вряд ли стоит. Лучше отдать предпочтение обычному вентилю;
  • покупая кран Маевского, нужно выбирать изделие под отвертку, а не под специальный ключ, который перед запуском отопления не всегда удается быстро отыскать;
  • часть продукции данного типа позволяет выкрутить шток полностью, к сожалению, такие случаи нередки. Вкрутить шток на место, преодолевая при этом сопротивление горячего теплоносителя, никому еще не удалось.

Альтернативой крану Маевского является рассверленная радиаторная пробка или переходник с вкрученным пробковым вентилем. Иногда для данной цели задействуют обычный водоразборный кран, который ставят в перевернутом положении – носиком кверху.

  • стандартными;
  • с термической головкой.

Самый удачный способ решения проблемы с температурой теплоносителя – это монтаж термостатической головки. После того, как ее отрегулировать подстроечным дросселем, она прослужит на протяжении отопительного сезона.

Более дешевым вариантом считается дроссель, но его нужно подстраивать вручную в зависимости от необходимой степени обогрева помещений в доме, что конечно не очень удобно. Ведь и радиатор, и комнаты имеют большую инертность: температура воздуха может стабилизироваться только по истечению нескольких часов после того, как изменена проходимость дросселя.

Также для регулировки передвижения теплоносителя по трубе подводки пользуются обычным пробковым вентилем. В принципе для этого он не предназначается, но с его помощью настройка возможна.

Читать далее:  Воздушное отопление загородного дома система для коттеджа

Обвязка радиатора отопления

Регулировка отопления в многоквартирном доме или частном коттедже выполняется с помощью специальных устройств. Они устанавливаются на определенных участках системы и могут работать в автоматическом или ручном режиме. Их монтаж выполняется на радиаторах, смесительных узлах и коллекторах.

Прежде чем выбрать определенную модель необходимо выяснить оптимальный способ изменения температурного режима для давления в системе. В зависимости от внутреннего устройства регулировка радиаторов отопления в квартире может осуществляться двумя методами:

  • Частичное перекрытие объема теплоносителя в батарею. Для этого устанавливают краны и терморегуляторы;
  • Смешивание потоков горячей и остывшей воды для формирования теплоносителя с нужной температуры. Это выполняется с помощью узлов смешивания, в которых монтируются двух и трехходовые клапана.

Полноценная регулировка системы отопления частного дома может быть осуществлена только после тщательного изучения устройств этих компонентов.

Фото крана, устанавливающегося на отопительный радиатор

Конструкция конусного вентиля

Самый простой способ изменения температурного режима работы батарей является монтаж запорной арматуры. С ее помощью выполняется регулировка кранов отопления в квартире или доме. В зависимости от конструкции они могут выполнять две функции — оперативное перекрытие потока теплоносителя во время проведения ремонтных работ или регулировка горячей воды в батарею.

Шаровые краны не предназначены для изменения потока объема теплоносителя. Поэтому регулировка температуры батареи отопления с их помощью невозможна. Для этого необходимо использовать другую модель крана — конусный вентиль. В нем с помощью штока изменяется проходной диаметр на участке магистрали.

Монтаж конусного вентиля является дешевым механизмом изменения температуры в батарее отопления. Однако наряду с этим его эксплуатация имеет несколько недостатков:

  • Ручной режим работы. При изменении степени нагрева воды в трубах для уменьшения или увеличения притока тепла для радиатора необходимо самостоятельно регулировать положение штока;
  • Рекомендуется устанавливать термометр для снятия показаний температуры в радиаторе;
  • Со временем резиновая прокладка истончается, что приводит к поломке.

В настоящее время регулировка температуры радиатора отопления с помощью кранов не практикуется. Для этого используют другие механизмы со значительно большим набором функций.

На уже установленный конусный вентиль можно монтировать так называемый сервопривод. Он будет изменять положение штока в автоматическом режиме в зависимости от температуры в помещении или в отопительной системе.

Терморегулятор радиатора отопления

Лучше всего если регулировка температуры радиатора отопления происходит в автоматическом и полуавтоматическом режиме. Эту функцию выполняют терморегуляторы — устройства для изменения объема потока воды в батарею.

Чаще всего для обвязки радиатора используют терморегуляторы прямого действия. Конструктивно они схожи с вышерассмотренными кранами за одним исключением — положение штока меняется автоматически в зависимости от температуры горячей воды.

Эта система регулировки температуры отопления состоит из механической части и чувствительного элемента. Функции последнего может выполнить парафин или любая жидкость с высокой степенью температурного расширения. При повышении температуры чувствительный блок давит на седло клапана, тем самым инициируя опускания штока. Регулировка температуры срабатывания происходит с помощью пружины, соединенной с термостатическим элементом.

Преимущество подобной регулировки батарей отопления в квартире заключается в автоматическом режиме работы устройства. Пользователю достаточно установить требуемый уровень нагрева радиатора на терморегуляторе. Но кроме этого необходимо знать специфику регулировки радиаторов отопления квартиры:

  • В подавляющем случае у терморегуляторов нет функции подключения к внешним датчикам температуры. Их работа не зависит от степени нагрева воздуха в помещении, что может стать причиной определенного дискомфорта;
  • После длительного простоя седло клапана фиксируется в корпусе. Для его устранения следует вручную опустить и поднять шток;
  • Каждая модель терморегулятора рассчитана на определенный температурный режим работы.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным.

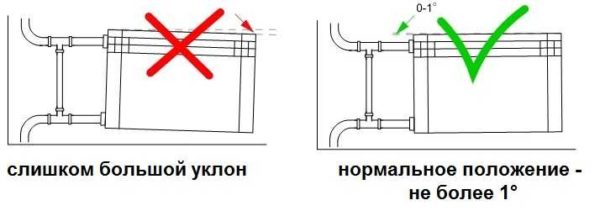

Правильная установка радиаторов отопления

Правильная установка радиаторов отопления

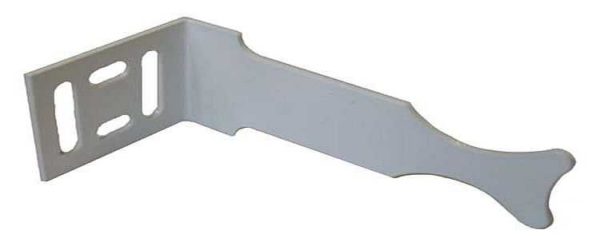

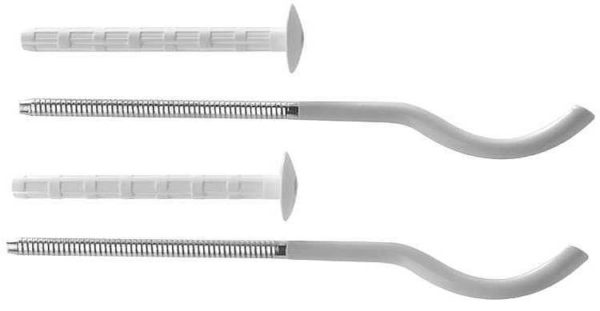

Крепление к стене

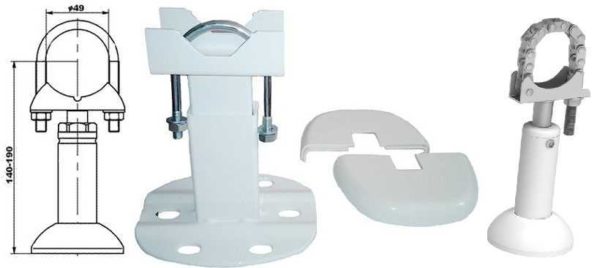

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это - крепеж для алюминиевых и биметаллических

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Советы по установке кранов на батареи отопления

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Зачем нужны запорно-регулирующие устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

  • Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости.

  • Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
  • Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
  • Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

установка крана на радиатор отопления

Шаровая конструкция с американкой

Устройство в разрезе

  • Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
  • Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
  • В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
  • Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее.

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

вентиль для радиатора отопления

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Устройство для выпуска воздуха

  • Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
  • Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год.

  • Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Совсем недавно батареи подключали к остальной части отопительной системы безо всяких дополнительных элементов. На сегодняшний день монтаж практически каждого радиатора автоматически предполагает установку кранов. Причина таких изменений связана с экономией и возможностью возникновения незапланированных ситуаций.

Если нарушится герметичность радиатора, он даст течь, произойдёт его засорение, то можно просто повернуть вентиль, перекрыв доступ воды, и снять батарею для ремонта или очистки. Для этого даже не придётся сливать воду со всей системы. Такие краны называются запорные. Они устанавливаются на трубах, через которые происходит подача и отвод жидкости. В открытом режиме они не препятствуют свободному течению воды, а в закрытом — полностью блокируют её подачу.

Запорные краны на батарею отопления

Кран необходим для вывода воздуха, скопившегося в отопительной системе. Обычно он носит название «Маевского».

Кран Маевского

Некоторые краны позволяют регулировать температуру нагрева отопительной системы. С их помощью можно сэкономить на отоплении, понижая температуру нагрева батарей или отключая их, если за окном тепло. Это актуально и для частных домов, и для многоквартирных.

Механический терморегулятор

Эстетическую привлекательность интерьера портят коммуникации инженерных систем.

Читать далее:  Расширительный бак для водоснабжения: выбор, установка пошагово

краны для батарей отопления

Стремление максимально спрятать с помощью штроб отопительные трубопроводы побудило производителей наводнить потребительский рынок угловыми моделями запорно-регулирующей арматуры.

Такой тип вентилей, шаровых кранов используется также при наружной разводке для монтажа радиаторов, расположенный в нишах под оконными проемами.

Таким образом, отвечать на вопрос, какой тип или вид запорных устройств лучше ставить на радиаторы отопления. необходимо после детального учета различных факторов.

Прежде всего, выбор зависит от источника тепловой энергии и целей, которые преследуются установкой «краников». Существенную роль играет в подборе арматуры удобство при выполнении монтажных работ.

Правильный выбор регулировочных кранов

Рекомендации специалистов и в данном случае не отличаются оригинальностью решения, поскольку лучшим выбором считаются пробковые вентили. В стояках необходимо создать условия для сброса жидкого теплоносителя и для этой цели выбирают заглушки, но они не всегда удобны, так как довольно проблематично будет выкрутить заглушку на подающем стояке, по которому циркулирует водяной поток с температурой воды около 90 градусов.

В итоге вывод очевиден: следует поставить для сброса воды вентили.

В данной ситуации можно использовать винтовые устройства, так как они не будут иметь существенные недостатки:

  • если сальник установить правильно, он не будет иметь контакта с водяным потоком под давлением;
  • гидроудары становятся невозможными, поскольку вентиль в основном бывает закрыт;
  • чтобы заменить прокладки, не потребуется сбрасывать систему всего дома – достаточно будет остановить стояк.

Регулировочные краны для радиаторов отопления выбираются в зависимости от типа отопительной системы и требований к ее функциональности. Радиаторный регулятор может работать в ручном или автоматическом режиме. Принцип изменения нагрева отопительных приборов зависит от конструкции устройства, которые подразделяются на конусные и клапанные.

Выбирая вентиль на батарею отопления, обратите внимание на материал корпуса (сталь, латунь, комбинация этих металлов), качество использованных уплотнителей – от этого зависит надежность и долговечность изделий.

Типы и модели

шаровые краны для радиаторов отопления

Существуют следующие виды вентилей, позволяющие регулировать поток теплоносителя :

  • Конусные механические. Самый простой и дешевый вариант, проходное сечение устройства изменяется при перемещении штока, для чего необходимо вручную регулировать его положение. Рекомендуется эксплуатировать совместно с термометром. Слабым местом является резиновая прокладка, склонная к износу.
  • Полуавтоматические терморегуляторы прямого действия. Положение штока изменяется под воздействием термочувствительного элемента, когда температура теплоносителя достигает заданных параметров. Значение устанавливается вручную.
  • Автоматические терморегуляторы. Шток перемещается сервоприводами, которые приводятся в действие контроллером, получившим сигнал от температурного датчика. В зависимости от выбора потребителя, устройство реагирует на температуру нагрева теплоносителя или воздуха в помещении.

При расчете системы отопления следует учитывать, что установка кранов на батареи отопления снижает пропускную способность системы. Следует подобрать подходящий диаметр труб либо найти краны с максимальной пропускной способностью.

Популярные марки

Хороший регулировочный кран – залог долговечности и надежности отопительной системы. Предпочтительнее использовать изделия зарекомендовавших себя брендов, в число которых входит :

  • Itap (Италия);
  • Oventrop (Германия);
  • Danfoss (Дания);
  • Luxor ( Италия);
  • Valtec (Италия и Россия, совместное производство).

Корпуса дешевой запорно-регулировочной арматуры изготавливаются из силумина – для этого сплава характерна повышенная хрупкость, такие изделия не рекомендуются к применению. Качественный корпус выполнен из стали или латуни, бронзы.

Ведущие производители вместо резиновых прокладок используют силиконовые уплотнители. В отличие от резины, которая теряет эластичность из-за высоких температур и рассыпается при механическом воздействии, силиконовые прокладки не теряют своих функциональных свойств на протяжении всего срока эксплуатации.

Принцип действия

Регулировочный кран на радиатор отопления – это устройство, которое позволяет автоматически управлять движением теплоносителя.

Конструкция таких изделий достаточно сложна, но и работают они куда эффективнее вентилей для ручной регулировки:

  • За восприятие наружной температуры отвечает сильфон – емкость, заполненная жидкостью или газом. При повышении температуры сильфон расширяется, оказывая воздействие на регулировочный узел.

{amp}quot;{amp}lt;yoastmark

Обратите внимание!Цена жидкостных и газонаполненных устройств примерно одинакова, а вот особенности работы отличаются.Так, газовые модели быстрее реагируют на изменение температуры, а жидкостные – точнее передают воздействие на поток теплоносителя.

  • Расширенный сильфон давит на шток клапана, тот опускается и постепенно перекрывает седловину крана, по которой горячая вода поступает в батарею.
  • При охлаждении наблюдается обратная ситуация: шток поднимается, и просвет седловины расширяется.

Степень изначального сжатия сильфона мы задаем самостоятельно, либо устанавливая нужное нам значение температуры на цифровом дисплее, либо вращая рукоятку механической настройки. Также возможно соединение термоклапана с внешними датчиками — в этом случае движением штока управляет не сильфон, а сервопривод под действием электрической или гидравлической системы.

Пример правильной установки изделия

  • Во-первых, нужно выбрать подходящую модификацию вентиля. Для систем с одной трубой используем изделия типа RTD-G, для двухтрубных — RTD-N.
  • Во-вторых, перед тем как ставить краны на радиаторы отопления, проверяем направление движения теплоносителя (указывается на корпусе стрелочкой). Если перепутаем, то устройство будет работать как угодно, только не так, как нам нужно.
  • В-третьих, располагаем терморегуляционную головку перпендикулярно плоскости батареи. чтобы тепловой поток не влиял на ее работу.

Как регулировать радиаторы отопления кранами – тоже вопрос достаточно простой:

  • Установив вентиль на радиатор, проверяем герметичность и подаем теплоноситель в систему .
  • С помощью рукоятки или циферблата выставляем среднюю температуру .
  • Примерно через час корректируем настройку клапана по своим ощущениям и сверяясь с градусником в комнате.
  • Если необходимо, повторяем корректировку еще раз. однако обычно это не требуется.

Систему настраиваем путем вращения рукоятки

После этого вмешиваться в работу устройства обычно приходится не чаще раза в месяц — при резких изменениях внешней температуры.

Принцип подбора изделий – такой же, как в предыдущем разделе. Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки. Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия.

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Шаровый кран

Кан шарового типа в разрезе

Кан шарового типа в разрезе

Достоинства

  • Компактные размеры, которые практически не влияют на габариты всей конструкции.
Компактность всегда приветствуется

Компактность всегда приветствуется

  • Привлекательный внешний вид, основным фрагментом которого является элегантная ручка.
  • Доступная цена. Достигается за счёт простоты конструкции изделия.
  • Высокая износостойкость. Для изготовления используются только прочные и стойкие к коррозии материалы.
  • Простота эксплуатации своими руками. Для изменения режима работы такой запорной арматуры достаточно повернуть рукоятку на 90 градусов.

Структура

Схема строения шарового крана

Схема строения шарового крана

Обозначение на схеме Название
1 Корпусная часть из латуни
2 Запирающий шар – основной рабочий элемент, создаётся из стали
3 Седельные кольца
4 Шток, соединяет рукоятку с шаром
5 Уплотняющий сальник
6 Кольцевые уплотнители
7 Опорная шайба
8 Сальниковая втулка
9 Гайка, фиксирующая рукоятку
10 Рукоять

Принцип работы

Момент поворота рукоятки

Момент поворота рукоятки

Работает рассматриваемый механизм очень просто:

  • Поворачивается внешняя рукоять, которая обычно оббита резиной или пластиком для удобства.
  • Это приводит в движение шток, который подсоединён к запорному шару.
  • Шар же имеет посередине сквозное отверстие, которое при его повороте совпадает с выходной частью крана.

То есть, пока ручка в одном положении, внутреннюю часть крана перегораживают две стенки стального шара, а когда мы изменяем её позицию на 90 градусов, то получаем открытый сквозной проход.

Положения рукояток крана в разных режимах

Положения рукояток крана в разных режимах

Назначение

Инструкция предполагает установку и последующее использование шаровых кранов со следующими целями:

  1. Изоляция радиатора с целью его замены или выполнения ремонтных работ. В таком случае применяются краны с двумя соединительными патрубками и монтируются в трубы подачи и отвода теплоносителя. Перекрыв их, вы полностью заблокируете доступ жидкости в батарею.
Два крана и перемычка позволят изолировать радиатор без последствий для всей системы

Два крана и перемычка позволят изолировать радиатор без последствий для всей системы

  1. Вывод грязной воды. Дело в том, что после летнего простоя теплоноситель в дома подаётся невероятно грязный с множеством различных примесей. И если вы желаете продлить эксплуатационный срок своей отопительной системе, то необходимо слить первую жидкость.

В идеальном случае это стоит делать не менее двух дней, но достаточно будет хотя бы открыть кран на ночь. Для того же, чтобы это было возможно, нужно его заранее установить на край батареи или на трубу отвода.

Пример удаления воды из радиатора отопления

Пример удаления воды из радиатора отопления

Заключение

Радиатор отопления должен быть обязательно оборудован кранами. Шаровый отвечает за изоляцию секции и слив грязного теплоносителя, а игольчатый – за удаление воздушных пробок. Такие несложные дополнения к вашей батарее позволят значительно улучшить её эффективность и эксплуатационный срок.

Радиатор, оборудованный всеми необходимыми кранами

Радиатор, оборудованный всеми необходимыми кранами

Видео в этой статье представит вашему вниманию на дополнительное рассмотрение некоторые материалы, которые имеют непосредственное отношение к изложенной теме.Позаботьтесь об эффективной работе батарей в своём доме заранее.

Однозначно сказать, какие краны для радиаторов отопления лучше, нельзя. Иногда бывает достаточно врезать в систему обычный шаровой вентиль, а иногда для обеспечения комфортного микроклимата на каждый радиатор нужно установить по термостатическому крану, регулирующему температуру в автоматическом режиме.

Более подробно ознакомиться с типами используемой арматуры и ее применением при обустройстве системы теплоснабжения вы сможете, если внимательно изучите видео в этой статье.

Какие поставить краны для радиаторов отопления, зависит от конкретных условий в каждом отдельно взятом случае. Когда не нужно никакое регулирование, то достаточно подключить отопители через простую запорную арматуру, она будет работать только на отключение прибора. Балансировка или автоматическое управление температурой в доме потребуют установки соответствующих вентилей.

Сравнение радиаторов отопления по теплоотдаче Какие радиаторы отопления лучше выбрать — алюминиевые или биметаллические Кварцевый обогреватель для дома – решение вопроса или очередная проблема

Радиаторы и обогреватели {amp}gt; Какие краны лучше выбрать для радиаторов отопления

Игольчатый кран

Кран Маевского

Кран Маевского

Ситуация Причины её возникновения
Начало работы отопительной конструкции После сборки трубопровода в его компонентах обязательно останется некоторое количество воздушных масс, которые сам по себе из замкнутой системы не выйдет
Запуск отопления после летнего простоя В воде всегда имеется некоторое содержание воздуха, который во время длительного состояния покоя соберётся в верхней части, образуя пробку
Длительный эксплуатационный период Коррозийные процессы внутри труб провоцируют выделение водорода, нуждающегося в обязательном периодическом устранении

Эксплуатация

Если одна из вышеперечисленных ситуаций имеет место быть, и воздушный кран установлен, то поступить следует так:

  1. Подготавливаем емкость на случай появления потока воды.
  2. Отключаем центробежные насосы, если таковые имеются.
  3. Отвёрткой или ключом проворачиваем рабочую часть изделия против часовой стрелки на один оборот.
Открытие крана Маевского

Открытие крана Маевского

  1. После этого с характерным шипением начинает выходить скопившийся воздух. Если его количество слишком велико, то допускается дальнейшая регулировка крана на батарее отопления, с целью усиления выходящего газового потока.
  2. После того как звук прекращается, а с крана начинает капать вода, закрываем его.

https://www.youtube.com/watch?v=P2erbWIVAzo

Существуют также автоматические модели, которые хоть и стоят дороже, но зато не нуждаются в принудительном спуске газовых скоплений, а выполняют эту задачу самостоятельно.

Монтажные работы

Кран и ФУМ лента

Кран и ФУМ лента

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
