Установка газового духового шкафа правила монтажа газовой духовки

Выбор газового шланга

Шкафы колонны

В остов

В продаже есть два основных типа газовых шлангов: резиновый шланг сильфонный шланг

Шланги газовые продают различной длины, перед покупкой определитесь какая вам нужна длина.

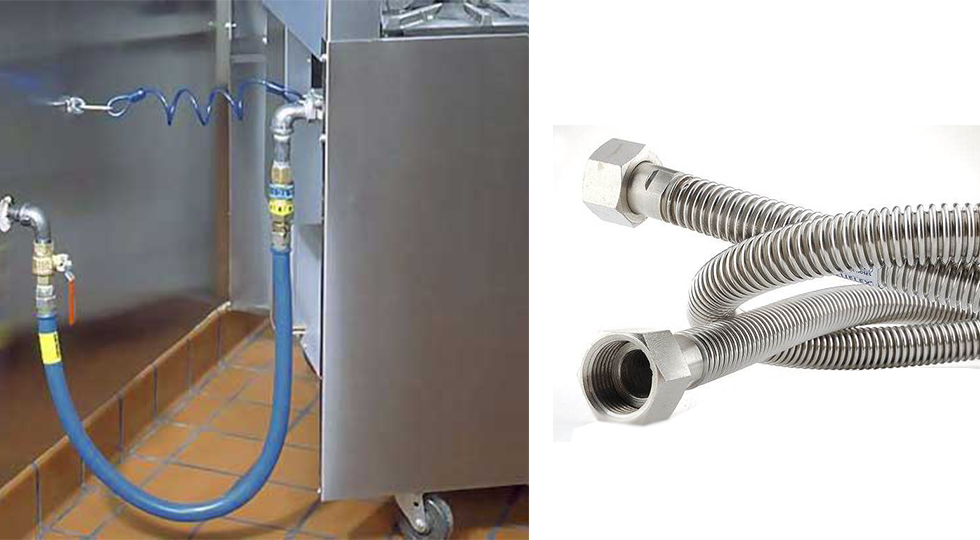

Рис. 1. Различные виды газовых шлангов

Резиновые газовые шланги самые простые и дешевые, наверно, поэтому и самые распространенные. Но резиновые шланги плохо защищены от механических воздействий, рекомендуемый срок службы 5 лет.

Рис. 2. Резиновый газовый шланг

https://www.youtube.com/watch?v=8pS69oVPeW8

Полимерные газовые шланги в стальной оплётке ранее были широко распространены, но во многих городах и странах они запрещены к применению. От шлангов для воды их отличает визуально желтые полоски в оплётке.


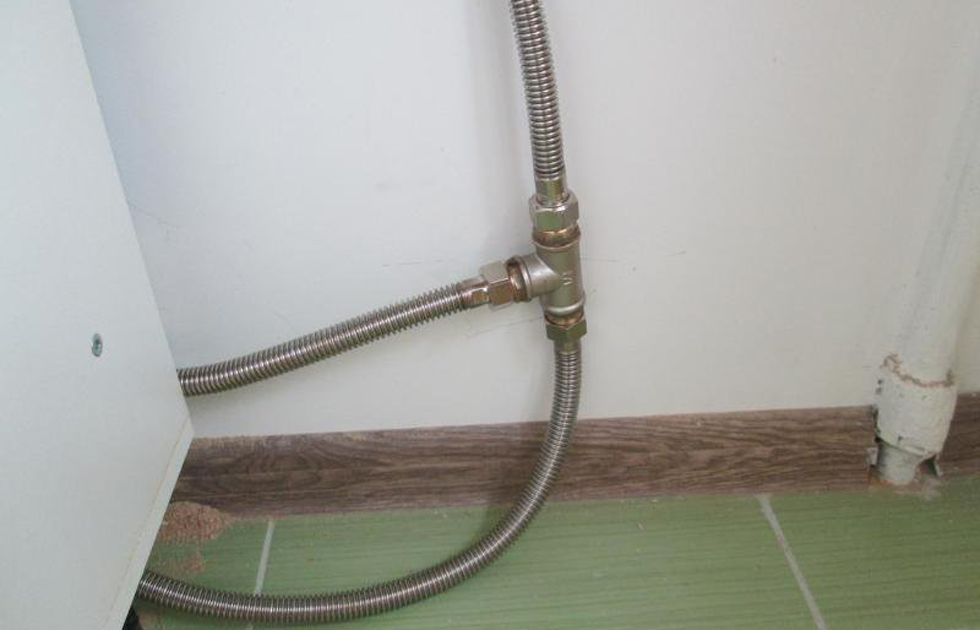

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет. Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до 200 градусов С. На таком варианте остановил свой выбор и я.

Сильфонный газовый шланг с защитным покрытием это модель сильфонного шланга, которая защищена слоем полимерного покрытия.

К выбору места для установки встраиваемого своими руками электрического духового шкафа следует подходить с предельной ответственностью. При этом кроме соблюдения базовых правил электрической и пожарной безопасности, надо обеспечить нормальные условия для работы духовки и побеспокоиться о том, чтобы она не мешала функционированию прочих бытовых приборов, расположенных на кухне.

Далеко неполный список рекомендаций выглядит следующим образом:

• в непосредственной близости от духовки не должны находиться шторы, полотенца, изделия из бумаги и иные легковоспламеняющиеся предметы;
• элементы мебели, контактирующие со шкафом, должны без повреждений выдерживать температуру 50 ^оС;
• расположение духового шкафа вплотную с холодильником или морозильной камерой недопустимо;
• желательно устанавливать духовку на максимальном удалении от источников водоснабжения;
• для обеспечения естественной циркуляции воздуха необходимо предусмотреть зазоры не менее 90 мм снизу, 40-50 мм для боковых и задней стенки духового шкафа;
• сбоку от места установки на высоте не менее 10 см от пола должна быть электрическая розетка с заземлением, до которой можно легко дотянуться.




Важно! Розетка должна быть рассчитана на силу тока не менее 40 А. Если это не так — произведите замену.

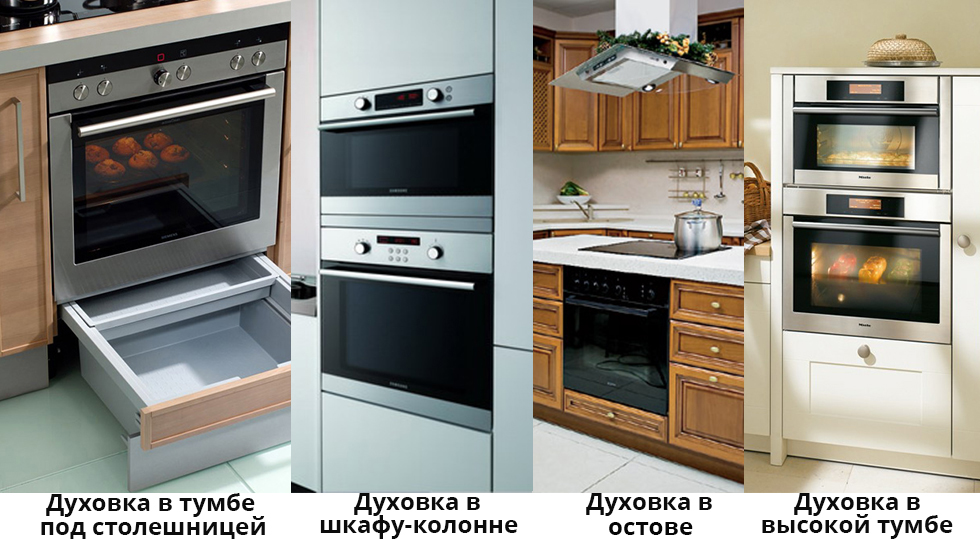

Перед тем как встроить новый духовой шкаф своими руками, следует определиться с местом его установки. Наиболее удобные точки расположения духовок:

1. В тумбе под столешницей. При этом варочная плита совсем не обязана находиться рядом. Такое размещение является оптимальным для небольших кухонь с ограниченной площадью рабочих поверхностей;
2. Шкафы колонны. Этот вариант хорош для просторных помещений. Предназначенная для духовки ниша может располагаться на уровне глаз, что облегчает надзор за процессом приготовления пищи и удаляет горячие поверхности от детей;
3. В остов. Многие хозяйки считают удобной и естественной установку духового шкафа в несущие конструкции варочной плиты, стоящей в центре кухонной зоны;
4. В высокую тумбу. В кухне среднего размера вполне возможно смонтировать духовку в крайнюю тумбу кухонного гарнитура.




В качестве подготовительных работ после выбора места будущей установки печки следует предусмотреть:

• наличие надежной вентиляции;
• ревизию заземления;
• проверку электрической сети на возможность подключения нового крупного потребителя энергии.

Совет! Розетку для мощной духовки следует подключить через отдельный автомат. При недостатке собственной квалификации обратитесь к профессиональному электрику.

Правила подключения

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место. При этом важно соблюдать следующие правила установки плиты:

1. Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
2. В помещении должна быть качественно работающая вытяжная вентиляция.
3. Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

Такие шланги бывают нескольких видов:

• Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

• Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

• Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Многие люди, чтобы сократить денежные расходы, проводят установку самостоятельно. Но для того чтобы осуществить монтажный процесс надо знать несколько важных правил:

• Расстояние от трубы до варочной плиты не должно быть больше 4 метров. Поэтому использовать гибкий шланг длиною больше 4 метров нельзя.
• В силу того, что в современных газовых плитах используется подсветка в духовке, а в некоторых моделях электрогриль, то для подключения питания потребуется розетка с заземляющим контуром. Помните, что от розетки до распределительного щита в доме должен быть протянут отдельный медный кабель сечением 3 х 1,5 мм². То есть, он трёхжильный, имеющий сечение каждой жилы в полтора квадрата. В щитке на проводку устанавливается УЗО на 16А.

Производители предлагают три вида газовых рукавов:

1. Резинотканевый. По механической прочности он уступает остальным видам, но по гибкости и мягкости превосходит остальные. В этом шланге нет металлических вставок, поэтому изделие не является проводником тока, что является немаловажным фактором для электрозависимых газовых плит.
2. Резиновый со стальной оплёткой. Это надёжный и прочный газовый шланг.
3. Сильфонный. Такое изделие относится к категории металлорукавов. У него повышенная жёсткость и прочность. Очень надёжное, но дорогое изделие. В продажу поступают две разновидности: голый шланг и покрытый сверху диэлектрической изоляцией жёлтого цвета. Предпочтение лучше отдать второму.

К тому же надо отметить, что резиновые со стальной оплёткой и сильфонные шланги – это проводники электричества. Поэтому между варочной плитой и шлангом надо устанавливать диэлектрическую вставку, которая создаст барьер току. Газовый шланг часто путают с водопроводным, потому что они имеют одинаковую конструкцию.

После того, как место и способ установки будет выбран, необходимо предусмотреть:

• Защиту от перепадов напряжения в общей электрической сети;
• Заземление;
• Вентиляцию – встроить духовку нужно на расстоянии 50 мм от задней стенки ниши, снизу 9-10 см, а по бокам зазоры должны составлять примерно 5 см.

Диэлектрическая муфта

Не забудьте купить диалектическую вставку или муфту.

Во-первых, как оказалось, без неё нельзя было соединить сильфонный газовый шланг с краном сети газоснабжения. Кстати, если посмотрите на картинку резинового шланга вверху, то резиновый газовый шланг был сразу с муфтой.

Во-вторых, безопасность, по газовым трубопроводам могут распространяться токи утечки. Это может быть вызвано разными техническими причинами, но это может привести к накапливанию потенциала, а это к нагреванию оплетки шланга и плавлению ее резиновой сердцевины. Шланг со временем начинает пропускать газ, появляется угроза взрыва.

Диэлектрическая вставка, благодаря материалу из которого она сделана, блуждающие токи не пропускает.

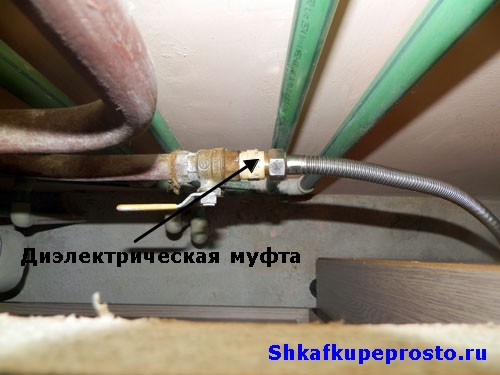

Рис. 3-4. Диэлектрическая вставка — необходимость и безопасность

Подготовка к работе

Прежде чем досконально разобраться с тем, как установить новую газовую плиту, нужно провести демонтаж старого оборудования и оценить будущий объем работ. Также «прикинуть» перечень требующихся инструментов и материалов, который выглядит примерно следующим образом:

• газовый, разводной и гаечный (22 х 24) ключи;
• шаровой кран 1/2ʹ(при необходимости замены);
• лента ФУМ;
• концентрированный мыльный раствор;
• подходящий шланг;
• отвертка.

Стенки выреза необходимо обработать санитарным силиконом, то есть с помощью куска ДВП или шпателем втереть силикон в срезы столешницы, так вы защитите столешницу от влаги.

https://www.youtube.com/watch?v=

Если есть у вас есть термофольга, то дополнительно на торцы выреза наклейте фольгу, так вы дополнительно защитите вырез от температурных воздействий.

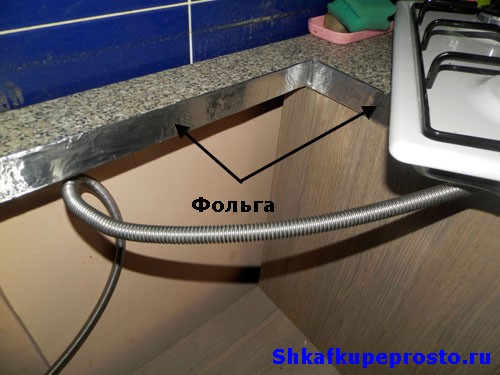

Рис. 7. Обработка торцов выреза под варочною поверхность санитарным силиконом

Рис. 8. Дополнительная защита торцов выреза термофольгой

В первую очередь, нужно определить вид шкафа духового и варочной поверхности. Эти элементы, могут быть зависимыми друг от друга и автономными. Если выбран первый вариант – два элемента располагают в одной нише. В автономном варианте варочная панель, может устанавливаться в центре гарнитура, а духовка в любом удобном месте, куда может достать шланг для подачи газа.

Подключение шкафа газового духового и его запуск, начинается с монтажа оборудования в нишу гарнитура. Для этого, заднюю панель ниши, нужно снять, а духовку поставить на два бруска, которые предварительно прикреплены к поверхности мебельного гарнитура. Это обеспечит вентиляцию духовки и ниши, для избегания возгорания.

Следующий этап – подсоединение к газоснабжающей системе. Этот этап монтажа предполагает соединение шкафа духового и газовой трубы, посредством шланга. Также, необходимо осуществить подключение варочной поверхности к газопроводу. В этом случае, можно воспользоваться сварным соединением труб. Не забудьте перед началом проведения работ, отключить подачу газа в дом или квартиру.

После того, как газовый духовой шкаф и варочная панель подключены к подаче топлива, необходимо настроить все функции оборудования, проверить работоспособность горелок, системы газ-контроль. Проверке и регулировке подлежит клапан, отвечающий за подачу газа.

Детальная инструкция по подключению газовой варочной панели и духовки, представлена на видео.

Подсоединяя духовой шкаф к электросети, помните, что провод ни в коем случае не должен соприкасаться с газовой трубой. Предельная температура нагрева проводника не должна быть выше 700С. Запрещается применять удлинители, двойные или тройные розетки. Все дополнительные провода и соединения, могут являться причиной пожара. Перед тем, как приступить к мойке шкафа духового, его следует отключить от подачи электричества.

Врезка варочной поверхности

Шланг сильфонный и диэлектрическая муфта у нас есть, теперь переходим к монтажу газовой варочной поверхности.

Перед тем как вырезать отверстие в столешнице под варочную поверхность, обратитесь к инструкции к вашей модели варочной поверхности. У
нас были приложены следующие схемы с рекомендациями. Размер отверстия согласно схеме 56*48 см.

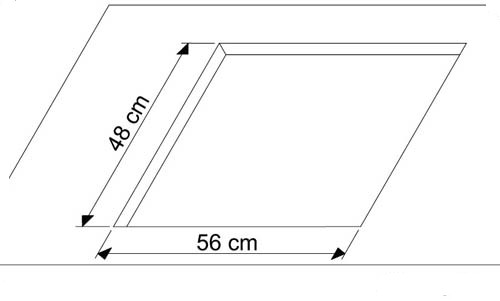

Рис. 5. Схема врезки варочной поверхности

Производитель рекомендует выдерживать следующие расстояния до стены, до пенала и до вытяжки. Что касается вытяжки, то тут корректнее будет изучить рекомендации по вашей модели вытяжки.

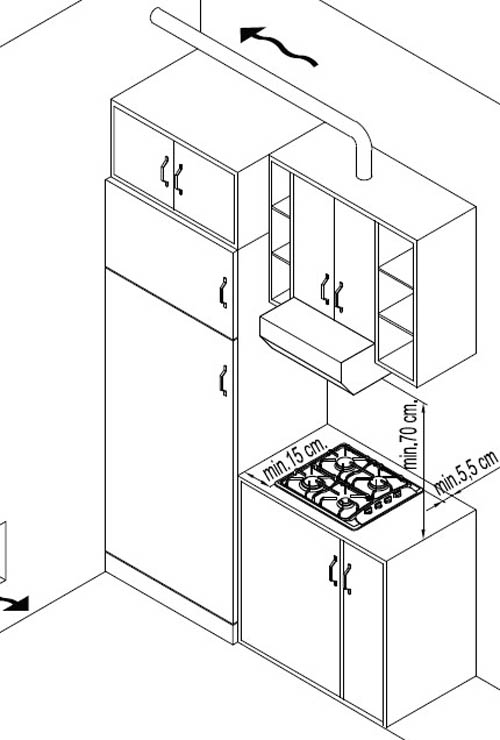

Рис. 6. Рекомендации по размещению варочной поверхности и вытяжки

Важно! Если у вас варочная газовая поверхность расположена на духовкой, то при разметке выреза учтите этот момент, чтобы варочная поверхность не оказалась в стороне и вы не смогли нормально её закрепить, а то и столешницу, в случае ошибки, придётся новую покупать.

Информация! Для справки, ширина корпуса для духовки 600 мм, если откинуть толщину двух боковых стенок по 18 мм, то внутренняя ширина корпуса 564 мм, а ширина выреза по инструкции 560 мм, то есть сделать надо всё точно.

Демонтаж старого прибора

Демонтаж плиты на газу с последующей установкой новой не представляет особой сложности, но также требует неукоснительного соблюдения техники безопасности.

• Первым делом перекрывается кран подачи газа на опуске (обязательно нужно убедиться в исполнении этого пункта, т. е. попробовать зажечь конфорку).
• Затем откручивается контргайка и сгоняется муфта на опуске к прибору.

• Кухонный прибор отодвигается от стены на достаточное расстояние.
• Если планируются ремонтные работы, а новая плита будет устанавливаться не сразу, в целях безопасности в кран на опуске ставят заглушку.

Типовая инструкция по подключению

В идеале для установки газовых и газоэлектрических плит лучше пригласить специалиста, но если вы все же настроены провести подключение самостоятельно, то в этом поможет инструкция по установке. Подробно следуя ей и тщательно соблюдая обязательные пункты, вполне реально справиться с этой задачей самому.

Стандартная последовательность действий такова:

• Освободить «объект» от упаковочных материалов и всех комплектующих (противень, поддон, рассекатели и т. д.), оставляя только защитную пленку, которую нужно удалить после завершения всех ремонтных работ.
• Установить плиту на предназначенное место, выдерживая расстояние от стены, прописанное в прилагаемой документации.
• С помощью уровня и регулировочных ножек производится горизонтальное выравнивание рабочей поверхности.
• Гибкий шланг подключается к газопроводу. Для этого резьбовое соединение обматывается уплотнителем (лентой ФУМ) и затягивается соответствующим ключом.

• Затем газовый рукав аналогично соединяют с прибором, используя уплотнитель и закручивая контргайку двумя рожковыми ключами. Часто бывает, что резьба на выходе из плиты имеет шаг 3/8′, тогда устанавливается переходник, идущий в комплекте с устройством.

• Последним пунктом выполняется проверка обоих соединений на герметичность, которая проводится с помощью мыльного раствора. При этом густая пена обильно наносится на места соединений (кистью или рукой) и открывается кран подачи газа на опуске. Если на стыке появились пузыри, кран перекрывается и дефектное соединение переделывается. Если поверхность остается ровной, то утечки газа нет, а значит, новая плита установлена верно.
• В конце проверяется работоспособность конфорок и духового шкафа.

Более наглядно понять, как правильно устанавливать газовую плиту самостоятельно, поможет видео.

Крепление варочной поверхности

Перед монтажом варочной поверхности она должна быть подсоединена к сильфонному шлангу, напоминаю, что подсоединение газового шланга должен сделать специалист.

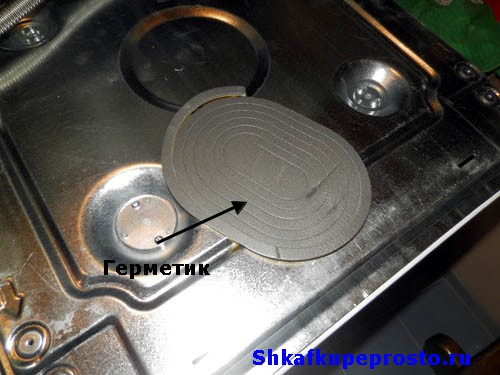

На край внутренней части варочной поверхности наклеить герметик на самоклеющейся основе, который идёт в комплекте с варочной поверхностью, герметик аналогичен герметику для монтажа мойки.

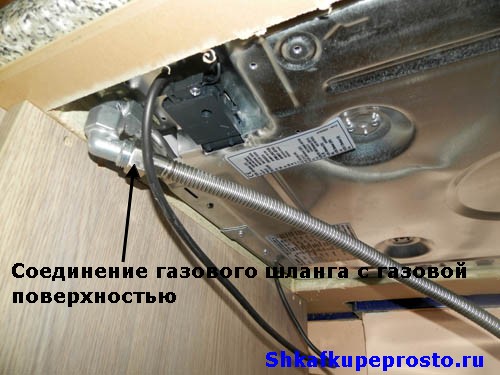

Рис. 9. Соединение газового шланга с газовой поверхностью

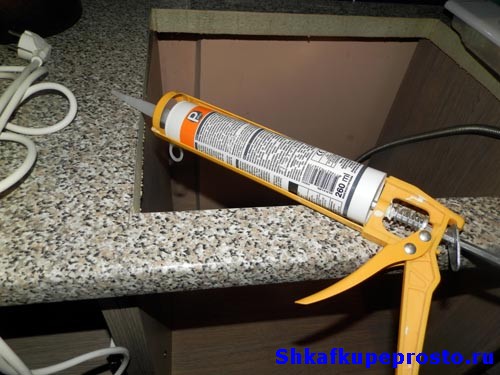

Дополнительно на край варочной мы нанесли санитарный силикон, чтобы обеспечить надёжную герметизацию, излишки силикона после монтажа удаляем ветошью.

Рис. 10-11. Герметик для варочной поверхности

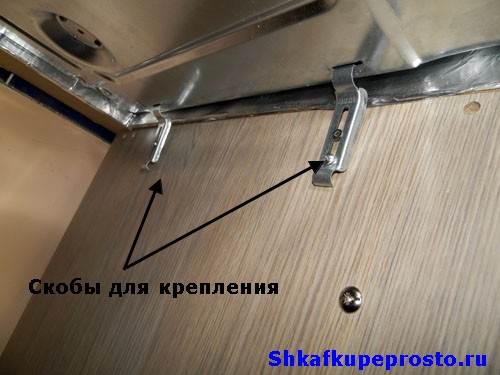

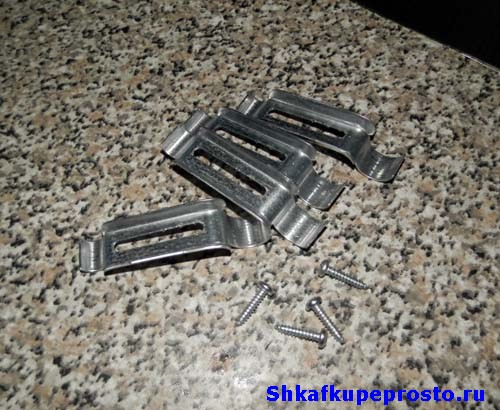

Для крепления варочной поверхности есть специальные скобы, которые идут в комплекте с варочной поверхностью. Крюком скоба цепляется за узкие пазы в на внутренней части корпуса варочной поверхности, через паз в самой скобе саморезами прихватываем скобы к боковым стенкам корпуса для духовки.

Рис. 12. Скобы для крепления варочной поверхности

Рис. 13. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

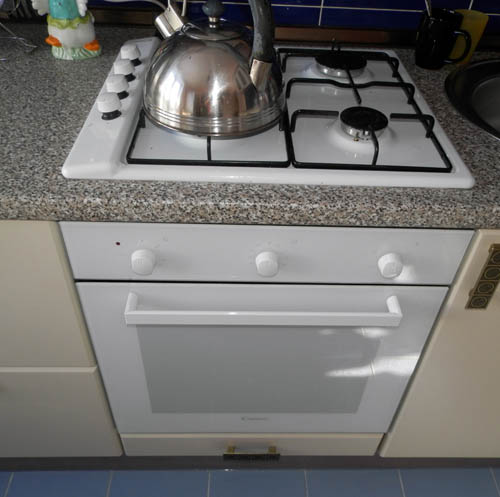

Рис. 14. Варочная поверхность и электрическая духовка установлены

Если Вы обратили внимание, то увидели, что варочная поверхность у меня стоит наоборот. То есть ручки для подачи газа и электроподжига должны быть справа, а у меня наоборот слева. В результате газовый шланг подходит к варочной поверхности не справа сзади, а слева спереди.

Так пришлось поступить, потому что мойка у нас рядом с варочной и брызги могли попадать на ручки управления, влево двигаться особо не мог, там котёл.

Как показала дальнейшая эксплуатация, проблем при таком расположении не возникло. Но, если у
Вас варочная находится на достаточном удалении от мойки, то монтаж производите штатно.

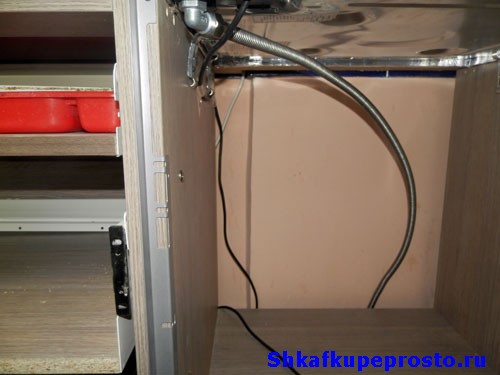

Рис. 15. Расположение газового шланга при не штатном расположении варочной поверхности

Является ли самостоятельная установка плиты нарушением?

Несмотря на то что сама по себе замена одного прибора на другой (равнозначный по количеству конфорок) не является нарушением, настоятельно рекомендуется до начала его эксплуатации вызвать представителя газовой службы для контроля правильности монтажа, внесения необходимых изменений в документы и регистрации прибора.

Также, несмотря на кажущуюся простоту, первичная установка газовых модификаций плит в новостройках своими руками категорически запрещена и проводится сертифицированными специалистами, поэтому вопрос о том, разрешается ли это сделать самому, не возникает.

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

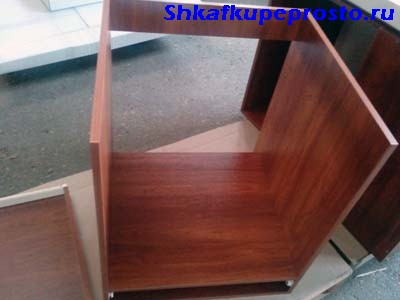

Традиционный способ установки духовки — это изготовления специальной тумбы, хотя вы можете встретить много вариантов установки духовок в пеналы совместно с другой встраиваемой техникой.


Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание! При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

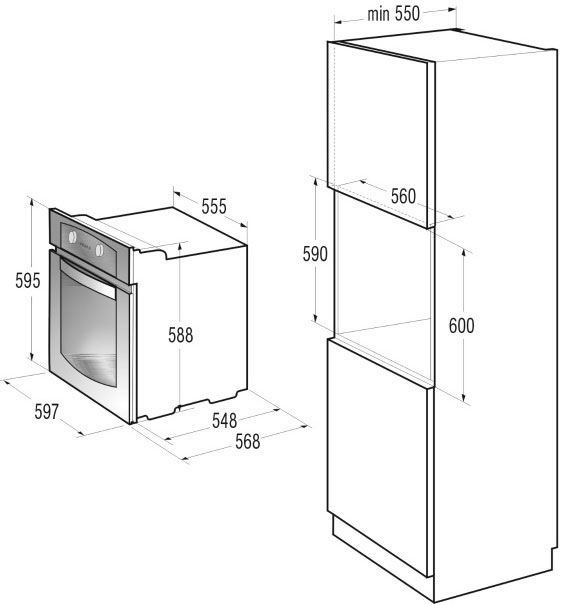

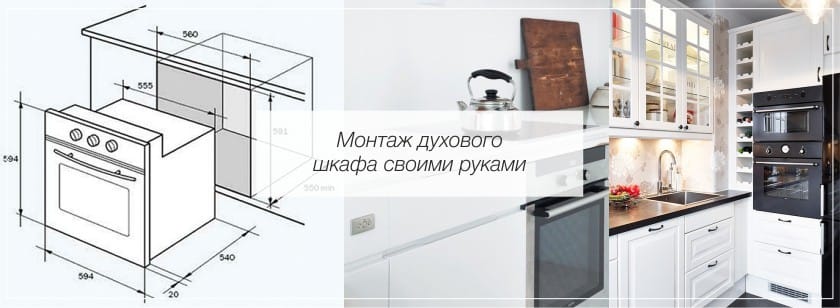

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

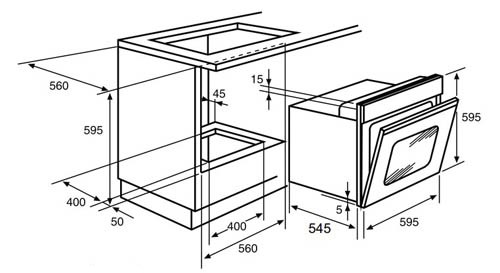

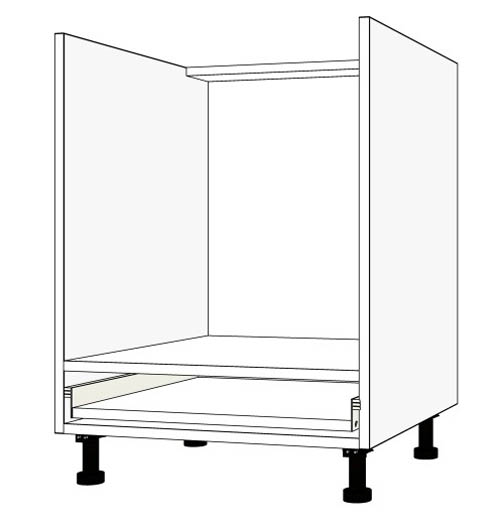

Рис. 16. Схема встраивания электрической духовки

Рис. 17-18. Корпус тумбы для духовки

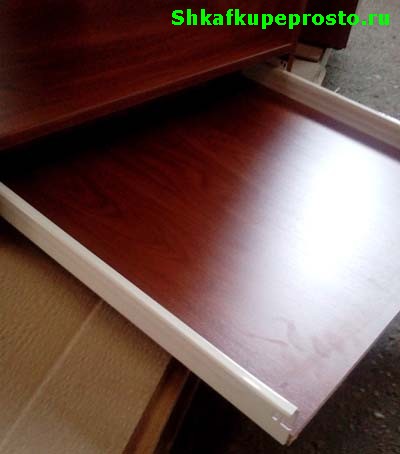

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание! При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

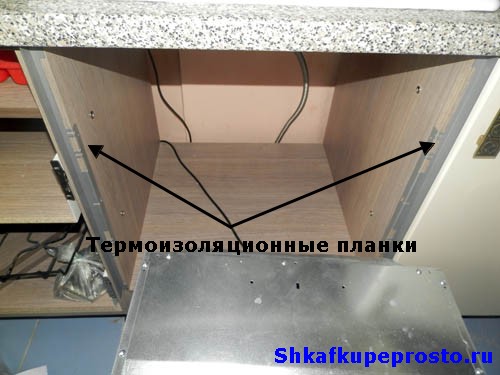

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады.

Рис. 21. Установка термоизоляционных планок

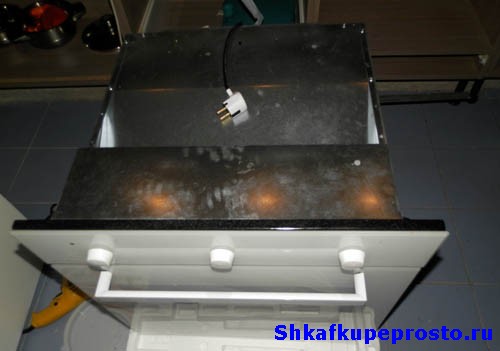

Остаётся только подключить плиту к розетке и установить в корпус. Корпус электрической духовки крепится саморезами к торцам корпуса для духовки через штатные отверстия.

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

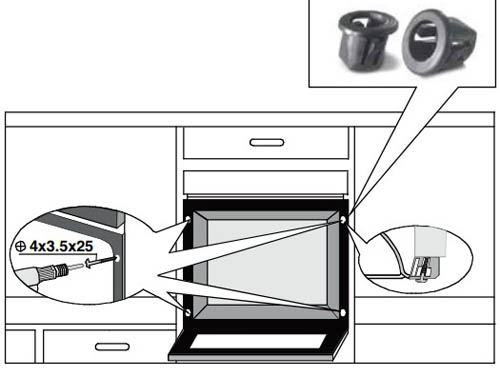

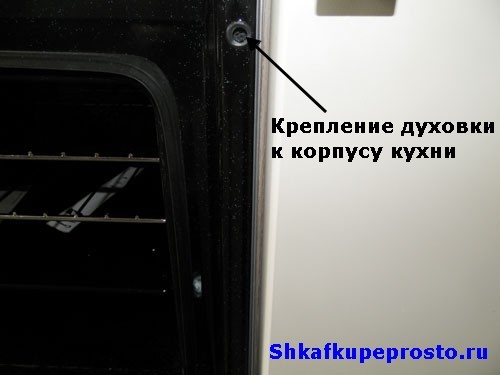

Рис. 23. Схема крепления духовки к корпусу тумбы

Рис. 24. Установка электрической духовки

Как установить плиту официально?

Чтобы законно подключить газовый прибор в многоквартирном доме, нужно знать, куда обращаться. Есть 2 варианта:

• вызвать мастера из Горгаза;
• обратиться в лицензированный сервисный центр, имеющий свидетельство СРО.

О правилах подачи заявки в газовую службу и стоимости услуг Мосгаза можно почитать здесь.

Информацию о порядке действий и перечне документов для первичного подключения газовой плиты можно найти в этой статье.

И напоследок напомним, что любые ошибки при самостоятельном подключении плиты могут привести к печальным последствиям, поэтому эту работу лучше доверить специалистам.
