Технология монтажа полипропиленовых труб своими руками

Ограничения по использованию

Таблица сварки полипропиленовых трубопроводов.

При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий.

Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:

1. PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
2. PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
3. PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до 80°С, давление 2 МПа.
4. PN 25 — для центрального отопления и горячего водоснабжения (до 95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.

Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.

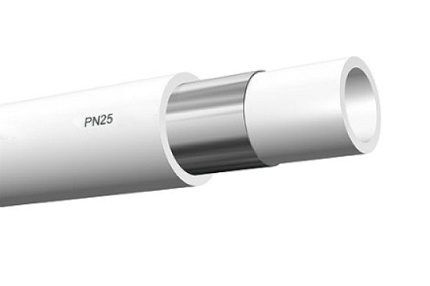

Новинкой на рынке является труба PN 25, армированная стекловолокном. От обычной она отличается тем, что необходимость зачистки стыков отсутствует. Люди стремятся сэкономить на всем, в том числе и на монтаже полипропиленовых труб. При обустройстве систем отопления и водоснабжения это может привести к большим расходам в дальнейшем.

Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.

Схема полипропиленового трубопровода с температурными компенсаторами.

Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). огие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Фитинги ПП водопроводных систем

Традиционным материалом для водопроводных труб издавна считалась сталь.

Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.

Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:

• Высокая устойчивостьк агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
• Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
• Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
• Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
• Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
• Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
• Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
• Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
• Возможность скрытой укладки трубопровода.

К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения.

Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.

Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.

Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.

Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.

Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.

Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы.

В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:

• РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
• РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
• PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
• PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.

Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.

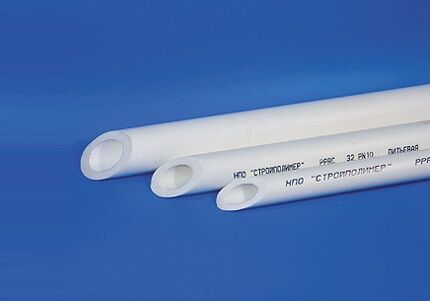

Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:

• PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей tº не более 20º С.
• PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать 60º С. Выпускается редко, к тому же ограниченными партиями.
• PN20. Трубы, обеспечивающие нормальную транспортировку жидкости tº 80ºС. По аналогии с предыдущим видом относится к числу универсальных.
• PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до 95ºС.

Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.

Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.

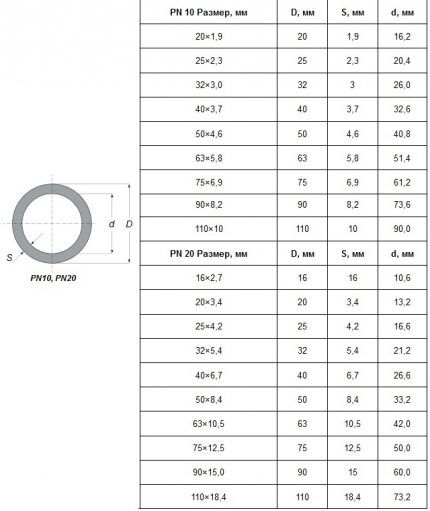

Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах. Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода.

Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.

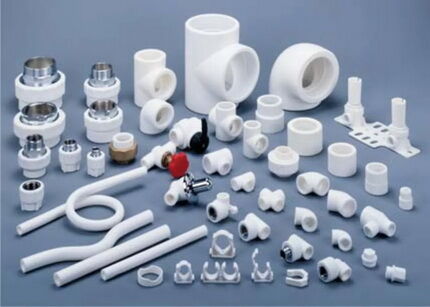

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

• качество и надежность (срок службы до 100 лет);
• отсутствие коррозии;
• приемлемая цена;
• стойкость к химическому воздействию;
• простота монтажа;
• малый вес;
• отсутствие отложений минеральных веществ на внутренних стенах труб.

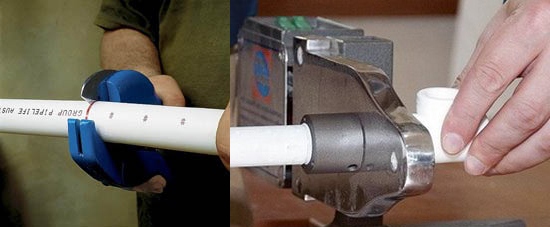

• Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
• Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
• Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260°. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Монтаж полипропиленовых труб своими руками — инструкция от а до я

Инструмент

Главным инструментом здесь является аппарат для пайки полипропиленовых труб, проще говоря, паяльник. Хотя в сети я встречал такое название как утюг полипропиленовый.

Сейчас самодельный паяльник для сварки полипропилена можно купить примерно за полторы тысячи рублей, цена на нормальный заводской утюг стартует от 3000 руб.

Самые простые аппараты идут без регулятора температуры, там нагрев задан изначально (260ºС). Паяльники с регулятором температуры от своих автоматических братьев ничем не отличаются, просто регулируемые паяльники можно использовать для сварки других видов пластика, к примеру, полиэтилена.

В комплекте с паяльником идут специальные насадки с тефлоновым покрытием. Каждая насадка соответствует стандартному диаметру какой-то модели трубы или фитинга.

Вторым важным инструментом является труборез или ножницы. Цена нормальных ножниц составляет порядка 200 руб, поэтому экономить на них не стоит. Когда будете покупать, выбирайте ножницы со сменными лезвиями, чтобы потом не платить за заточку.

Для качественной пайки с трубы после реза нужно снять фаску, для этого существует 2 приспособления:

1. Если вы используете обычные цельнолитые трубы, то достаточно купить недорогой фаскосниматель;

2. Для армированных труб придется приобрести так называемый шейвер, это приспособление служит для зачистки армирующего слоя. Дело в том, что если армирование перед пайкой не снять, то труба будет потом расслаиваться и соединение получится не качественным.

На фото слева дана таблица разогрева и выдерржки при фиксации.



На видео в этой статье разными мастерами даются примерно одни и те же вышеописанные рекомендации.

Иллюстрации	Рекомендации
	Разметка. Внутри любого фитинга есть упор-ограничитель, так вот труба не должна до него доходить около миллиметра. Иначе разогретый полипропилен вылезет внутрь трубы и сечение станет меньше.
	Точная глубина. Под каждое сечение трубы и фитинга отметка делается своя, для этого существует специальная таблица.
	Армированная труба. Как я уже говорил, армированную трубу нужно зачищать до нижнего слоя полипропилена.
	Обезжириваем. Трубу перед пайкой нужно чем-либо обезжирить. Обычно используется спирт или одеколон.

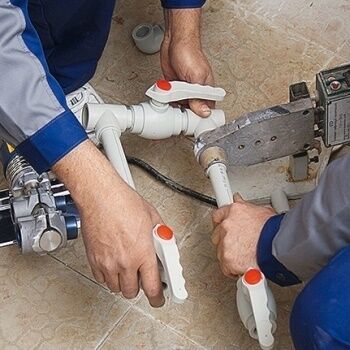

	Разогрев. Дальше надеваете трубу и фитинг с обеих сторон на соответствующие насадки паяльника и выжидаете нужное время, я обычно отсчитываю 5 секунд.
	Сращивание. ·         После разогрева аккуратно снимаете детали с паяльника; ·         Соединяете вместе; ·         Выдерживаете, пока не остынет полипропилен.
	Ошибки. ·         Строго контролируйте время нагрева, нельзя перегревать детали; ·         При соединении, детали соединяются прямо, ни в коем случае нельзя крутить; ·         Трубу заводите в фитинг только до разметки и не дальше.

Сварка и монтаж полипропиленовых труб отопления и горячей воды ведутся с учетом коэффициента линейного расширения, в данном случае он фиксированный для цельнолитых труб он составляет 0,15, а для труб с армированием равен 0,03.

Этот коэффициент привязывается к температуре теплоносителя, к примеру, если температура воды равна 80ºС, то для однородной трубы 80×0,15=12 мм, а для армированной 80×0,03=2 мм, на 1 погонный метр.

Трубы монтируются в пластиковые скользящие держатели и чтобы, при максимальном нагреве теплоносителя линия не провисала, расстояние между этими держателями должно быть фиксированным. Для вычислений есть специальные таблицы, я такую таблицу привел ниже.

Если труба с обеих сторон зафиксирована, к примеру, замурована противоположными стенами, то чтобы при увеличении длинны она не деформировалась, обустраивается компенсатор для полипропиленовых труб, он может быть Г-образный, П-образный или круговой.

Если средств хватает, то можно купить так называемый компенсатор Козлова для полипропиленовых труб. По сути это отрезок гофрированной трубы заведенный в гильзу.

Теоретически полипропиленовые трубы заливать в бетон нельзя, но существует одно интересное решение. Перед заливкой в бетон на трубы надевается «рубашка» из вспененного полиэтилена, такие оплётки в изобилии есть на любом строительном рынке.

Поверх рубашки оборачивается полиэтилен, после чего система заливается бетоном. При таком подходе труба с бетоном напрямую не контактирует, а значит, не фиксируется. Только здесь уже не стоит экономить на компенсаторах Кузнецова.

Перед прокладкой труб желательно всю линию прорисовать на стене, дальше монтируете держатели и только после монтажа держателей можно приступать к прокладке и пайке системы.

Прежде всего, они имеют куда больший ресурс в сравнении со своими предшественниками. Не требуя вообще никакого ухода и обслуживания, полипропиленовый трубопровод способен прослужить более полувека.

При этом полипропилен удобен тем, что они не создают акустических резонансных явлений, что гарантирует их полную бесшумность.

Кроме того, особенности монтажных технологий позволяют создавать монолитные соединения, полностью исключающие вероятность протечки.

Конструкция освобождает от необходимости их окраски, поскольку они не подвержены ржавлению. Абсолютно же гладкая внутренняя поверхность исключает образование известкового налета, препятствующего движению воды.

Немаловажна и экономическая составляющая в числе преимуществ полипропилена. Обладая сравнительно низким уровнем теплопроводности, они позволяют на 20% снизить потери тепла, если сравнивать с аналогами из других материалов.

Области применения

В зависимости от диаметра, особенностей конструкции и сорта полипропилена, из данного материала могут использоваться в самых разнообразных системах. Прежде всего, это водопроводы.

Для подведения воды к точкам потребления принято использовать тубы диаметром 20 мм. Участки с большей пропускной способностью (коллекторы, стояки) требуют использования 32 мм.

При этом тип  зависит еще и от температуры подаваемой воды. К примеру, для горячего водоснабжения используются трубы, имеющие слой армирования из алюминиевой пленки.

В системах отопления применяются такие, в конструкции которых имеется армирующий слой из стекловолокна или алюминия. Кроме того, на участках с температурой воды, превышающей 75С, принято устанавливать трубопроводы из сшитого полипропилена. Они  имеют меньший коэффициент теплового расширения по сравнению с цельными аналогами. Это позволяет избежать деформации при сильном нагреве.

Более того, в настоящее время регламент СНиП вообще не рекомендует применять другие типы для обустройства канализаций и водопроводов в жилых домах. Только полипропилен способен обеспечить необходимый уровень надежности и гигиенической чистоты.

Как в документах, так и непосредственно на самих нанесена маркировка, из которой можно узнать информацию о свойствах изделия. Наносится эта маркировка через каждые 0.5-1 м, в зависимости от диаметра.

Среди буквенных и цифровых обозначений наибольший интерес для потребителя представляют следующие сокращения, следующие по порядку:

• «А». Буква «А» в маркировке означает их соответствие стандарту ISO 9001;
• обозначение фирмы-изготовителя;
• символ знака качества (если есть);
• стандарт на производство (чаще всего для стран ЕС);
• материал изготовления (R – рандом-сополимерная, В – блоксополимерная, Н – гомополимерная);
• цифры 80 или 100, символизирующие максимальное давление (80 – 8 МПа, 100 – 10 Мпа);
• РЕХ a, b, c, d — маркировка сшитого полиэтилена (a – пероксидная обработка, b – газовая, с – сшивание электротоком, d — с использованием азосоединений). Существует также вариант — PEXa-AI-РЕХа, символизирующий сшитый полипропилен, усиленный алюминиевой фольгой;

— как выбрать полипропиленовые трубы, какая для отопления и водоснабжения:

• PP, т.е. полипропилен, PE –полиэтилен, PE-x – высокопрочный полиэтилен;
• диаметр в диапазоне от 10 до 1200 мм (или дюймовый аналог);
• цифра, равная отношению наружного диаметра к толщине ее стенки (обозначение – SDR);
• PN — рабочее давление ( в кгс/см2);
• транспортируемая среда. Обозначения могут отличаться у разных изготовителей;
• оптимальная технология сварки (штирх-код);
• буква, символизирующая использованное в производстве сырье;
• страна-производитель.

Кроме того, для облегчения разметки и отреза на них наносятся метровые отметки.

Монтаж полипропиленовых труб своими руками.

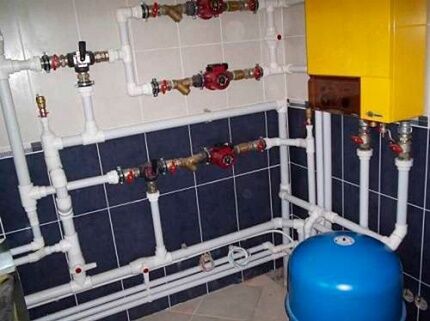

Система водопровода может считаться грамотно спланированной в том случае, когда все трубы проходят к точкам потребления наиболее коротким путем.

Кроме того, чем меньшее количество изгибов будет, тем надежнее получится конструкция. При этом нельзя забывать об эстетической и эргономической составляющих.

По мере возможности водопроводные трубопроводы должны прокладываться в скрытых от взгляда местах. Например, за задней стенкой кухонного гарнитура или внутри гипсокартонного короба.

Монтаж холодного водоснабжения

Здесь практически не существует ограничений по применению ПП-труб. Основным требованием является обеспечение надежности стыков в фитингах и отсутствие нагрузок на отдельные отрезки трубопроводов. Полипропилен — достаточно гибкий материал, однако если в местах прохождения труб на стены ляжет вес облицовочного материала, трубопровод может повредиться. Диаметр труб оставляют равным либо постепенно уменьшают от источника водоснабжения к потребителям.

При обустройстве холодного водоснабжения коэффициент линейного расширения значения не имеет, но труба на длинных участках может провисать. Поэтому необходимо закреплять ее специальными креплениями с шагом 1,5-2 м. Кроме того, если разница между температурой воды и температурой наружного воздуха будет значительной, необходимо сделать теплоизоляцию труб. Это защитит от образования конденсата на трубах.

Чтобы монтаж водопровода из полипропилена своими руками на даче или в квартире прошел грамотно и без казусов, составляется подробная схема разводки, соединения и крепления труб. При составлении данной схемы необходимо по возможности избежать лишних изгибов, деталей и постараться организовать наименьшую протяженность трубопровода.

Совет: Чтобы увидеть всю картину, а именно: места пересечения труб, количество изгибов и скосов, максимально точную схему разметки лучше всего наметить карандашом прямо на стенах.

Водопровод в квартире своими руками из полипропилена можно организовать двумя способами: закрытым или открытым. Первый считается наиболее распространенным, но сложным. Здесь потребуется точный расчет и профессиональное исполнение. Большая часть трубопровода в данном случае должна выполняться без стыков.

Другое дело — открытая разводка. При выборе данного варианта трубы тоже можно сделать менее «заметными», если проложить их по углам помещения в вертикальных плоскостях, а по уровню пола — в горизонтальных.

Важными преимуществами открытой разводки являются:

• легкость в обслуживании;
• простота монтажа;
• возможность в любое время заменить часть системы в случае ее протечки.

Ошибки при сварке ПП труб

1. Демонтируется старый трубопровод.
2. Нарезаются отрезки требуемого размера.
3. Если требует конструкция трубопровода, то на концах металлических труб нужно поставить специальные соединительные муфты.
4. Полифузной сваркой паяются муфты, трубы и тройники.
5. Монтируется запорная арматура.
6. В стенах сверлятся устанавливаются крепления. По необходимости делаются штробы в стенах.
7. Монтируются полипропиленовые трубы.
8. Если проектом предусмотрены трубы разного диаметра, то они соединяются фитингами-переходниками.

Монтируем в стене

Монтаж в стене производится методом полифузной сварки, поэтому шов получается монолитным и прочным.

Полифузная сварка – это получение неразъемного соединения деталей прогревом деталей до температуры частичного плавления поверхностей.

При таком соединении нет необходимости в контроле соединения во время эксплуатации, как в случае со стальными трубами. Поэтому монтировать в стене можно при соблюдении условия соответствия используемому теплоносителю по температуре и давлению.

Монтируя ГВС, необходимо предусмотреть место для теплового расширения.

Как правильно монтировать скрытый трубопровод:

1. Трубопровод, который монтируется в стену, должен быть максимально цельным. Надежность трубопровода определяется количеством соединений.
2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть и иметь такой же или даже больший запас прочности.
3. Все трубы, смонтированные в стене, должны быть теплоизолированы для предотвращения появления конденсата. Теплоизоляция дает возможность трубам свободно сужаться и расширяться.
4. Обязательно наличие ревизионного люка для доступа к запорной арматуре и кранам. Такие люки и крышки есть в свободной продаже в огромном ассортименте.

Фитинги условно делятся на два вида:

1. С резьбовым соединением.
2. Для соединения полипропиленовых деталей и узлов друг с другом.

Фитинги с резьбовыми соединениями делятся на неразъемные и разъемные. Разъемные стоят дороже, но они удобнее в обслуживании и монтаже. Надежность и тех, и других одинакова, поэтому выбирают фитинги только исходя из удобства.

Например, для подсоединения бачка унитаза удобнее поставить резьбовое разъемное соединение, а при подключении гибкого шланга лучше использовать неразъемный фитинг.

С использованием полипропиленовых труб и фитингов их монтаж проводится 2-мя способами:

1. Сварное соединение.
2. Цанговое соединение.

Фитинги сварные образуются при помощи специального устройства для диффузионной сварки.

Сварочный аппарат нагревает место соединения до температуры 260°С.

Парные насадки определенного диаметра нагревают соединяемые детали, благодаря чему происходит изменение материала на молекулярном уровне, поэтому труба и фитинг становятся единым целым.

Такой способ сварки гарантирует очень высокое качество соединительного узла.

Также есть фитинги зажимные, или компрессионные. Они предназначены для всех видов полипропиленовых труб. Преимущество этих фитингов в том, что при работе с ними не нужны никакие специальные знания или практические навыки.

Принцип – надел и закрутил. Компрессионные фитинги тоже выполняются из полипропилена, а цанговая конструкция обеспечивает плотное и прочное соединение. Такой тип рассчитан на рабочее давление до 16 атмосфер.

Возможно, Вас заинтересует информация о том, что такое кран полипропиленовый и как его установить.

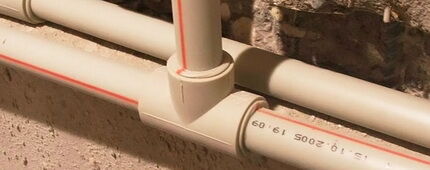

Закрытый монтаж трубопроводов

После следует решить, каким способом будут прокладываться трубы из полипропилена. Существует два способа, как это сделать — закрытый и открытый монтаж. Первый подразумевает, что все линии водопровода будут «спрятаны» за внешней отделкой помещения. Для этого стены в доме или квартире следует проштробить, а в полученные каналы уложить полипропиленовые трубы. Достоинства у схемы закрытого монтажа следующие.

1. Привлекательный внешний вид – линии водопровода скрыты от глаз и не портят красоту комнат, в которых проложены.
2. Экономия полезной площади жилья – трубы проложены в стенах и не отнимают у вас столь ценные квадратные метры.
3. Расставлять мебель и другие объекты при закрытом монтаже водопровода можно без каких-либо опасений.

Водопровод из полипропиленовых труб

Но при этом закрытый монтаж водопровода из полипропилена сопряжен со многими трудностями и проблемами.

1. Необходимость выполнять штробирование – работу сложную, трудоемкую и не самую приятную.
2. В каналы допускается устанавливать только те трубы, которые обладают малым коэффициентом линейного теплового расширения.
3. Далеко не все стены подходят для штробирования – некоторые слишком тонкие и непрочные, вследствие этого выполнять подобные работы с ними нежелательно.
4. Количество фитингов и различных соединений при закрытом монтаже водопровода должно быть минимально – для ремонта потребуется снимать внешнюю отделку стен.
5. Выполнять профилактический осмотр водопровода, смонтированного закрытым способом, практически невозможно.

Выбирать подобную схему монтажа следует только в том случае, если вы готовы к тяжелой работе и точно уверены, что трубы не протекут. В противном случае имеет смысл отдать предпочтение открытому монтажу – когда все коммуникации проложены поверх отделки. Это смотрится не так красиво, но зато подобная схема более надежна – любую неполадку и протечку можно устранить в кратчайшие сроки и с минимальным приложением сил.

Открытый монтаж трубопровода

Интересно! Промежуточной схемой между открытым и закрытым монтажом является прокладка водопровода из полипропилена в фальшкоробах из гипсокартона.

короб для труб своими руками

Из набора необходимых инструментов потребуется резак по трубам (специальные ножницы). Впрочем, обрезку полипропиленовых рукавов вполне допустимо выполнять ножовкой по металлу. Для измерений понадобится строительная рулетка, а также маркер (карандаш) или нечто подобное. Не станет лишней в монтажном деле угловая линейка или транспортир. Для полного комплекта нужны также гаечные ключи либо разводной ключ.

Один из главных инструментов, необходимых для производства работ по монтажу полипропиленовых труб. Труборез полипропилена позволяет быстро и точно выполнять резку. Однако этот инструмент можно заменить обычной ножовкой по металлу

Каких-то особых технологических действий от сантехника процесс сборки полипропиленовых труб не требует. Но, какой-никакой опыт работы с пайкой полипропилена всё равно необходим. Полное отсутствие навыков грозит обернуться неприятными последствиями эксплуатации водопровода в будущем. А последовательность работы, примерно, следующая:

1. Отрезается по размеру труба линии водопровода.
2. Место реза (и соединения) зачищается от заусенцев.
3. Подбирается и подгоняется нужный фитинг-элемент.
4. Паяльник полипропилена оснащается соответствующими насадками.
5. Включают нагрев на паяльной станции (предел нагрева 260ºС).
6. Стыкуемые элементы (фитинг и конец трубы) вводят в контакт с насадками.
7. Нагревают их несколько секунд (4-10), в зависимости от толщины стенки.
8. Снимают с насадок и вручную быстро соединяют, вставив конец трубы в тело фитинга до упора.

Особенность последнего действия заключается в том, что его нужно выполнять достаточно быстро с чёткой фиксацией трубы и фитинга в одном положении. После соединения элементов следует выждать не менее 30 секунд. Этого времени достаточно для отвердения нагретых участков и плотного соединения их друг с другом.

Грамотно выполняемым считается монтаж любого типа водопровода из полипропиленовых труб, когда протяжка линий осуществляется от сантехнических приборов к основному источнику воды. Монтаж труб следует по возможности вести прямолинейно, параллельно полу или стенам здания. Если магистрали ГВС и ХВС располагаются в непосредственной близости одна от другой, рекомендуется линию ХВС монтировать выше линии ГВС.

Пример удачного монтажа водопровода на основе полипропиленовых рукавов. Подобные решения характерны для частных дачных строений. В условиях городских квартир нередко стараются делать скрытые системы (спрятанные в стенах)

Полипропиленовые трубы, если их сравнивать с металлической трубой, обладают значительно меньшей жёсткостью

Поэтому, выполняя монтаж полипропилена, следует уделять внимание надёжному креплению трубопроводов к основанию. Крепёжные опорные кронштейны нужно размещать через каждые 1,5-2 метра линии трубопровода

Магистрали водопровода желательно строить с учётом минимальных нагрузок на трубопроводы. Не рекомендуется изгибать тело полипропиленовой трубы, нагревая место сгиба, чтобы выполнить таким способом обход препятствия. Для решения подобных задач следует использовать специальные фитинги – угловые или обходные.

Монтаж отопления

Как и в случае водопровода, перед началом монтажа системы отопления на основе полипропилена необходимо тщательно все спланировать на бумаге.

Различия же состоят в сложности расчетов, которые лучше всего доверить специалистам-теплотехникам.

Выбор используемого типа зависит от вида системы отопления. Если это низкотемпературная система (до 65С), то для ее обустройства вполне можно обойтись маркой PN20. Для высокотемпературных схем (до 95С) применяются с армированием.

Для подвода теплоносителя к радиаторам чаще всего 20 мм оказывается вполне достаточно. Более широкий трубопровод устанавливать можно, однако это намного увеличит стоимость проекта. Исключение составляют случаи, когда длина составляет более 30 м. Здесь нужен диаметр именно 32 мм.

Фитинги

Соединение полипропиленовых труб в единую систему производится при помощи фитингов.

Их назначение – герметизация соединений, обустройство отводов и разветвлений, а также создание переходов на трубы иного диаметра или из других материалов.

Различают следующие типы фитингов: переходы-патрубки, заглушки, крестовины, тройники, муфты, пробки, отводы, уголки, колпаки.

Назначение отводов и крестовин – распределение потока на несколько направлений. Уголки позволяют изменять направление. С помощью муфт соединяются трубы одинакового диаметра, а с помощью патрубков-переходов – разного. Для подключения к трубопроводам другого типа используются разнообразные штуцеры и переходники.

1. Наружный;
2. Скрытый.

Области применения

• Нарушение времени сварки. Перегретые детали могут образовать шов, который не выдержит изменения давления в системе. Не достаточно нагретые детали могут плохо соединиться друг с другом.
• Нарушение глубины сварки.
• Не была удалена грязь. Свариваемые трубы и фитинги, а также насадки необходимо очистить от грязи и обезжирить ацетоном.

• Верхний разлив. Основан на самостоятельной циркуляции воды (самотек), который возможен благодаря разнице температур. Простая, но надежная схема. Наиболее целесообразно устанавливать в частных домах, т.к. не требует установки насоса.
• Нижний разлив. В такой схеме присутствует насос, который перегоняет воду по отопительному контуру. Благодаря насосу увеличивается напор воды, что позволяет использовать трубы небольшого диаметра.

• Отсутствие реакции с теплоносителем и окислений внутри трубы.
• Безаварийная эксплуатация в течение долгого времени при условии правильного монтажа системы.
• Легкий ремонт и усовершенствование.
• Возможность монтажа отопления из полипропиленовых труб даже начинающими мастерами.
• Низкая цена материала по сравнению с металлическими изделиями.
• Сборка системы без использования сложного оборудования.

Инструмент

Оборудование для монтажных работ

Оборудование для монтажа водопровода:

• сварочный аппарат для пластиковых труб с насадками;
• электрический лобзик или обычная ножовка для металла;
• перфоратор;
• клупп – специальное устройство для нарезки резьбы;
• болгарка;
• маркер;
• уголки и саморезы для крепления к стенам.

Необходимые материалы:

• ПП трубы;
• фитинги, разъемные или неразъемные;
• тройники;
• муфты;
• углы (для монтажа наклонных участков магистрали).

Температура окружающей среды при работе должна быть не менее 5ᵒС. Все детали проверяются на наличие дефектов, очищаются от грязи, а непосредственно во время сварки/монтажа располагаются подальше от открытых источников огня.

Кроме этого во внимание принимаются следующие моменты:

• Какого типа будут использоваться соединительные детали при подключении к общему контуру: ввариваемые, комбинированные или резьбовые, позволяющие соединять полипропиленовые и металлические трубы.
• Имеются ли сложные места, где отсутствуют условия для выполнения сварки труб. При их наличии необходимо предварительно соединить элементы системы отопления.
• Тип монтируемой системы: самотечная циркуляция или принудительное перемещение теплоносителя. Для каждого типа существует определенный монтаж.
• При каком давлении будет осуществляться работа системы, и какую температуру будет иметь теплоноситель.

Не рекомендуется выполнять монтаж системы отопления из труб полипропиленовых в помещениях с преобладанием низкой температуры воздуха, так как при этом возрастает риск деформации полипропиленовых изделий.

Чтобы сократить расходы, связанные со сборкой отопления из полипропиленовых труб, можно выполнить монтаж самостоятельно. Для этого достаточно владеть первоначальными знаниями по работе с инструментами и соблюдать все этапы сборки.

Самостоятельный монтаж системы отопления выполняют с помощью паяльника для полипропиленовых труб, по-другому его еще называют «утюг». Он отлично подходит для такого вида работ, но при выборе такого инструмента стоит учитывать некоторые нюансы:

• Недорогие модели паяльников для труб из полипропилена имеют в комплекте металлические насадки с тефлоновым покрытием. Более дорогие паяльники укомплектованы медными насадками.
• Большой температурный диапазон и высокая мощность делают устройство более удобным для работы. Соблюдая температурно-временные параметры пайки, можно качественно выполнить сборку системы отопления.
• Дешевые паяльники не предназначены для долгой работы.
• Большое значение имеет форма «утюжка». Устройства трубообразной формы стоят на несколько позиций дороже, чем молотообразные паяльники. Однако первый вариант упрощает пайку встречных стыков и сварку труб с угловыми фитингами в сложных местах.

Профессиональное оборудование отличается богатой комплектацией, но не стоит покупать его по этой причине. Насадки для ручного паяльника всегда можно приобрести в специализированных магазинах.

Монтаж отопления из ПП труб должен осуществляться по определенным правилам, которые гласят, что диаметр насадки должен соответствовать диаметру свариваемого элемента. Однако стоит учитывать, что на трубчатых паяльниках могут использоваться насадки другого типа, а молотообразные «утюги» работают только со своими комплектующими деталями.

На профессиональном уровне используются сварочные агрегаты механического типа. При работе с трубами большого диаметра совмещение стыков выполняется специальным гидравлическим приводом. Такое устройство обеспечивает комфортные условия при сварке трубных элементов, диаметр которых превышает 4 см. Аппарат характеризуется минимальной температурной погрешностью и высокой надежностью. Чтобы выполнять монтаж системы отопления таким аппаратом, необходимо иметь специальные навыки и опыт.

Запрещается эксплуатация любого оборудования, используемого для сварки полипропиленовых труб, без надежной подставки, которая чаще всего является одной из комплектующих частей. Кроме того не допускается выполнение пайки влажных, мокрых или грязных внутри ПП труб. Все эти факторы отрицательно сказываются на герметичности швов.

Порядок проведения работ напрямую зависит от назначения и места установки трубопровода. Естественно, что для ванной комнаты, кухни, дачного или загородного дома схема будет различна, однако можно выделить некоторые общие подходы, зная которые можно смонтировать водопровод для любых целей.

Удобно описать эти нюансы на примере того как ведется монтаж в ванной, т.к. это наиболее частый случай.

Типовая схема изображена на рисунке ниже. Если смотреть на изображение слева направо, то первая точка водоразбора будет унитаз, вторая мойка, третья ванна, также в этой схеме предусмотрен водонагреватель. Подающая магистраль (стояки горячей и холодной воды) расположены справа.

Рис.7. Типичная схема водопровода ванной комнаты.

Сборку водопровода начинают от стояков. Первое что делают это устанавливают счетчики. Для этого сначала к запорному крану, установленному на отвод от стояка, монтируют фильтр-грязевик (механический фильтр грубой очистки), после чего устанавливают счётчик воды. Далее вся система будет изготавливаться из ПП труб. Для соединения с счетчиком используется не разъемное резьбовое соединение.

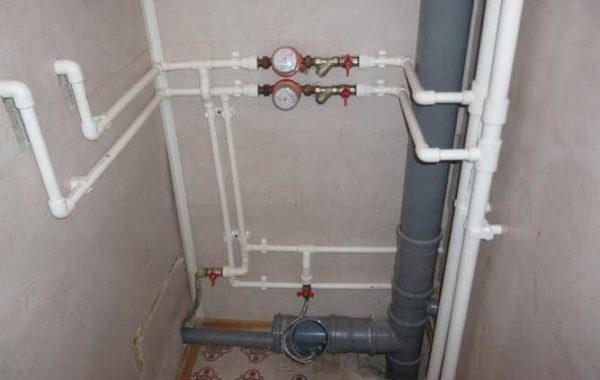

Рис.8. Установка счетчиков на полипропиленовые трубы.

Далее на стене отмечается место расположения труб и примерно через каждые 50-100 см устанавливаются клипсы держатели

При их креплении важно следить чтобы они не попадали на место соединения труб или фитингов. В местах пересечения труб устанавливают специальные перемычки

https://www.youtube.com/watch?v=Feks4uC2YHc

В точках потребителей устанавливают резьбовые соединения.

Рис.9. Обвод для перекрестных трубопроводов.

1. Наружный;
2. Скрытый.

Фото – открытые трубы

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

1. Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;

   Фото – пример схемы

2. Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду;
3. На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления;
4. Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;

   Фото – обрезка

5. После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы. Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;

   Фото – пайка

6. После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен;
7. Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров. Это поможет защитить систему от перегрузки при работе.

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

1. Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
2. Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;

   Фото – время сварки

3. Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.

Как пользоваться сварочным аппаратом для полипропилена

Паяльник можно взять в аренду, а опыт — дело наживное. Можно потренироваться на самых недорогих фитингах и небольших отрезках труб.

Монтаж водопровода из полипропиленовых труб можно сделать самостоятельно

Начинать монтаж водопровода из полипропиленовых трубнадо с выбора типа труб. Они  есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:

• PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
• PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура 50°C.
• PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура 90°C.
• PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.

По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.

Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги

Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы.

Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка.

Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.

Особенности монтажа

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Принцип соединения

Полипропиленовые трубы обладают массой достоинств, но один из недостатков — они не гнуться. Потому, когда монтаж водопровода из полипропиленовых труб, для всех ответвлений и поворотов используют фитинги. Это специальные элементы — тройники, уголки, переходники, муфты, и т.д. Есть также краны, компенсаторы, обходы и другие элементы системы, тоже сделанные из полипропилена.

Фитинги из полипропилена

Все эти элементы с трубами соединяются при помощи пайки. Материал обоих соединяемых деталей нагревается до расплавления, затем стыкуется. В результате соединение получается монолитное, так что надежность водопровода из полипропилена очень высокая. Подробнее о пайке и необходимом для этого инструменте читайте тут.

Для соединения с другими материалами (металлом), для перехода на бытовую технику или сантехнические приборы, есть специальные фитинги. С одной стороны они полностью полипропиленовые, с другой — имеют металлическую резьбу. Размер резьбы и ее тип выбирается под тип подключаемого устройства.

Некоторые советы по монтажу полипропиленового водопровода:

• Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
• Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
• Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
• Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
• В труднодоступных местах трубы монтируются отдельным этапом.

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

• электрическую дрель;
• насадку (гильзу) требуемого диаметра;
• утюг устаревшей модели;
• шайбу и болт для него;
• термальную пасту для компьютеров.

Очередность действий будет следующей:

1. Чтобы увеличить степень теплопередачи подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение  определяют заранее – располагают широкой частью к низу или к верху.
2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
3. Нагревают гладильный прибор, пока он не выключится повторно.
4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца. Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Таблица времени нагрева ПП труб

Диаметр трубы, мм	Время нагрева, сек	Время соединения, сек	Время остывания, мин
20	5	4	2
25	7	4	2
32	8	6	4
40	12	6	4
50	18	6	4
63	24	8	6
75	30	10	8

Время нагрева, указанное в таблице подходит для температуры окружающей среды 20°С.

По окончанию монтажа отопления из полипропиленовых труб необходимо проверить качество соединений, для этого ПП конструкцию просто нужно продуть. Если спайки отсутствуют, то воздух будет проходить легко. Если же для выхода воздуха необходимо приложить усилия, это значит, что в каком-то месте образовались спайки, которые необходимо удалить.

При монтаже армированных труб, в первую очередь необходимо зачистить и удалить всю фольгу на расстоянии 10 мм. Это делается при помощи обычного острого ножа.

На что обратить внимание при выборе

Существует несколько типов ПП труб, которые могут быть использованы в водоснабжении.

1. Трубы с алюминиевой прослойкой (другое название – «штаби») универсальны, поскольку используются в системах всех типов.
2. Изделия со стекловолоконной прослойкой. Прослойка может быть красного и синего цвета, соответственно, для горячей и холодной воды.
3. Обычные однослойные трубы. Их применение целесообразно при разводке малых водопроводных сетей.
4. Многослойные изделия (армировка два слоя полипропилена) характеризуются тем, что способны выдерживать температуру до 95ᵒС.

В домашнем водоснабжении самыми распространенными диаметрами труб являются 2, 2,5 и 3,2 см. Выбор того или иного из них зависит исключительно от диаметра насадок для сварочного аппарата. Существуют изделия с диаметром 4, 5, 6,3, 7,9 и 9 см, а также популярный в обустройстве канализации диаметр в 11 см, но в стандартном комплекте к аппарату такие насадки не идут.

Чтобы в процессе эксплуатации водопроводной системы не возникали проблемы, монтаж водопровода из полипропиленовых труб своими руками должен выполняться только из качественных материалов. Определяющими факторами при выборе комплектующих являются условия их эксплуатации, температурный режим и рабочее давление всей системы.
