Что такое анемостат вентиляционный, принцип работы, устройство

Использование анемостата в системе вентиляции

Анемостат – конечный элемент венсистемы, отвечающий за равномерное распределение воздушных масс в замкнутом помещении. По сути, это альтернативный вариант диффузора или привычной вентиляционной решетки.

Устройство активно эксплуатируется в системах воздушного обогрева, кондиционирования и вентиляции, как бытовых помещений, так и зданий производственного назначения.

Галерея изображений

Фото из

Анемостат приточно-вытяжной вентиляции

Аэродинамическая форма клапана

Установка в плодвесном потолке

Устройство для плавной регулировки потока

Основная задача анемостата – формирование и распределение воздухопотока, поступающего в помещение извне или наоборот, направленного в вытяжную трубу.

Анемостат представлен небольшим отрезком трубы с подвижной «шляпкой». Воздухораспределяющий элемент врезается в выход вентиляционного канала со стороны комнаты

«Плафон» отвечает за ряд дополнительных, но не менее важных функций:

  • регулировка объема подводимого воздуха;
  • устранение сквозняков – устройство обеспечивает аэро-конвекцию, благодаря чему вероятность появления воздушных завихрений нивелируется;
  • эффективное проветривание помещения – свежие воздушные струи заполняют все внутреннее пространство комнаты;
  • перекрывание отверстия воздуховода.

alt

Некоторые модели воздухораспределителей оснащены фильтрационным элементом, удерживающим пылевые частицы с поступающего уличного воздуха.

Анемостаты выпускаются в разном цветовом исполнении, что позволяет декорировать вентиляционный канал под тон отделочных материалов и сделать воздуховод менее заметным

Что такое анемостат? Термин и определение

Что может ассоциироваться со словом «анемостат»? Для тех, кто не сталкивался с этим техническим приспособлением, первым предположением будет медицинское оборудование или, что-то связанное с физикой.

Это не так, но они будут не далеки от истины. Данная конструкция является одним из видов воздухораспределительных систем вентиляции для обеспечения кондиционирование и регулируемого распределения воздушных потоков внутри помещения.

Как устанавливается анемостат в помещении?

Устройство применяется в следующих системах:

  • вентиляции;
  • кондиционирования;
  • воздушного отопления

Во всех этих системах оно выполняет распределительную и регулирующую функцию, изменяя объем и направление воздушного потока, а также служит декоративным элементом, маскируя вентиляционное отверстие. Если изделие установлено в приточной вентсистеме, то поступающий воздух плавно обтекает щит и смешивается с находящимся в помещении воздухом равномерно, не образуя мощных воздухопотоков.

Обычно анемостаты изготавливают из пластмассы: это недорогой, достаточно прочный материал с низким весом, не подверженный коррозии и легко моющийся. Пластмассовые изделия можно использовать при высокой влажности — в различных санитарно-гигиенических помещениях, бассейнах и т.п.

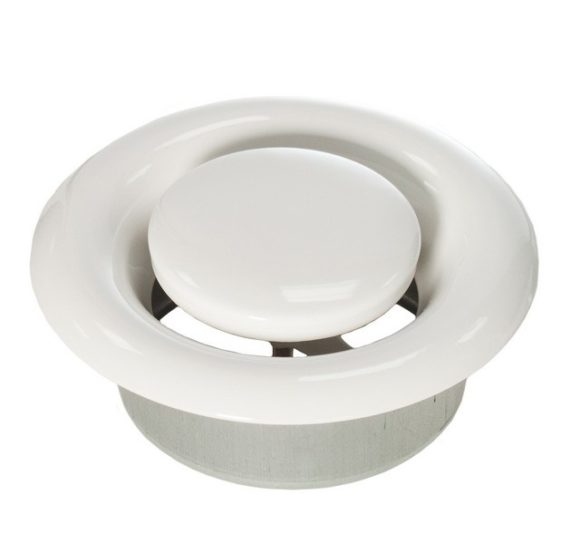

Выпускается также анемостат металлический.Он предназначен для помещений с высокой температурой, систем воздушного отопления, или вентиляции, в которых предусмотрен существенный нагрев воздушного потока.

Деревянные устройства встречаются не часто, но тем не менее существуют. Если для поддержания единого стилевого решения в комнате необходима такая продукция, ее лучше всего заказать на мебельном производстве или в столярной мастерской.

Анемостат представляет собой устройство, позволяющее добиться максимально эффективного распределения воздушных масс внутри помещения. Приборы прекрасно справляются со сквозняками и могут быть установлены как в приточно-вытяжных установках, так и в системах кондиционирования. Кроме того, анемостат хорошо зарекомендовал себя в сетях воздушного отопления, благодаря чему нашёл своё применение в помещениях любого назначения, включая общественные здания и промышленные объекты.

Способность гасить вихревые потоки обусловлено формой анемостата, благодаря которой проходящий воздух вынужден обтекать крышку прибора и равномерно рассеиваться. Помимо корректировки направления воздушных струй, анемостаты способны регулировать объём приточного воздуха в помещении либо и вовсе ограничивать его подачу.

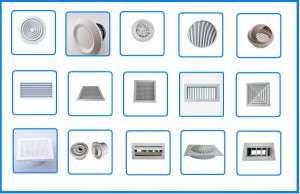

Наряду с вентиляционными решётками, диффузорами, данная конструкция предназначена для искусственного регулирования движения воздушных масс по вентиляционным коммуникациям.

Решётки и диффузоры, представляют статичную конструкцию, рассчитанную на определённый объём и одно направление движения поступающего воздуха. Конструкция анемостата является динамической и обеспечивает возможность регулирования этими показателями в ручном или автоматическом режиме.

Установка устройства может быть выполнена в любой части помещения, куда подведены вентиляционные коммуникации или согласно утверждённому проекту. Но на практике, установка обычно осуществляется на потолочном покрытии (подвесные, натяжные потолки).

В случае открытых систем жёсткого воздуховода, вентиляционные отверстия которого, как правило, располагаются в верхней части стены, установка производится на стену, что не влияет на эффективность распределения воздушных потоков внутри помещения.

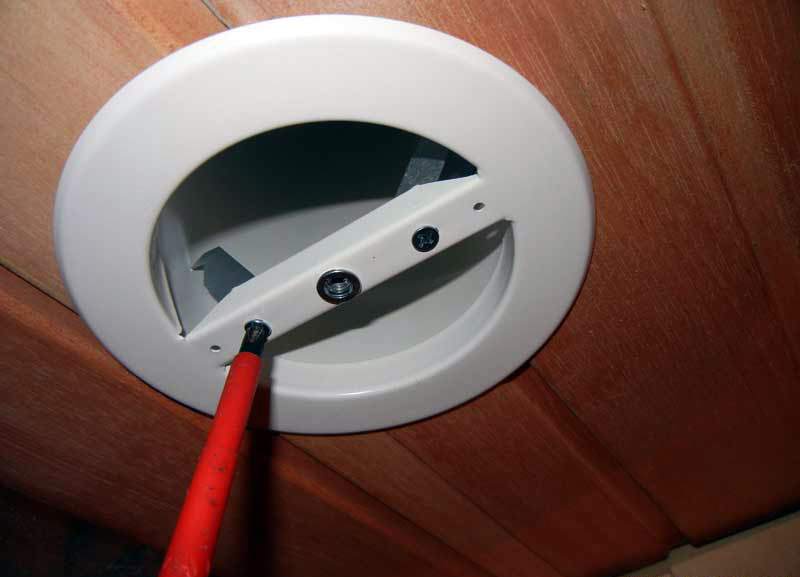

Конструкция устройства обеспечивает простоту установки. Самое простое, это монтаж на открытый, жёсткий воздуховод. Подбирается, подходящее по диаметру вентиляционного отверстия, оборудование, вставляется и крепится на несущей конструкции.

Устанавливать можно непосредственно корпус изделия или крепление корпуса осуществляется на монтажный фланец, крепящийся на вентиляционное отверстие, входящий в комплект поставки некоторых образцов продукции.

Более сложный процесс монтажа заключается при установке одного или нескольких устройств на вентиляционные коммуникации. В случае монтажа в процессе строительно-отделочных работ необходимо учитывать, что увеличение количества вентиляционных отверстий за счёт увеличения длины проложенных воздуховодов, практически нивелируют использование анемостатов.

В случае установки в готовом, обустроенном помещении на смонтированные вентиляционные воздухопроводы, основная проблема заключается в точности определения места технологического отверстия для установки изделия.

В местах вывода гибких систем воздухопроводов высверливается (пропиливается) технологическое отверстие, диаметром соответствующим диаметру вентиляционного канала. В отверстие воздуховода вставляется корпус анемостата. Расширенная часть устройства в виде круга (манжета) крепится к несущей поверхности саморезами или строительным скотчем, в зависимости от материала покрытия.

В корпус устанавливается опорная конструкция с декоративным кругом. Для надёжности фиксации предусмотрены пазы и распорные крепления. Тарелка (щит) с регулировочным болтом вкручивается в опорную конструкцию. Остаётся отрегулировать необходимый зазор, для эффективного использования смонтированного оборудования.

Полезные советы

Следует помнить, что установку систем с автоматическим управлением лучше осуществлять на этапе строительно-монтажных работ. В противном случае придётся заново выполнять ремонт после прокладки электрического кабеля и установки выключателя.

При установке в процессе строительных работ, когда установка корпуса производится в процессе прокладки воздуховодов, а вся остальная конструкция монтируется после завершения отделочных работ, отверстие воздуховода необходимо закрыть.

Инструкция по монтажу анемостата в вентиляционные системы выглядит очень просто:

  • устройство монтируется в панель подвесного потолка или гипсокартонную плиту;
  • в пространстве между подвесными панелями и перекрытием закладываются воздуховоды, которые ведут либо к канальному кондиционеру, либо к отдельному вентилятору;
  • может монтироваться с воздуховодом, ведущим к центральному коробу вентиляции.

Небольшая хитрость. При желании, можно монтировать один длинный короб узкого сечения, который закрыт с одной стороны, а с другой – оборудован приточным или вытяжным вентилятором. Располагая по длине конструкции анемостаты, каждый из которых отрегулирован в зависимости от отдаленности источника вентиляции, можно добиться равномерного забора или плавного потока воздуха по всей длине короба. Это очень удобный вариант, если делается вытяжная вентиляция на небольшой кухне, где есть только один отводный канал в стене.

Назначение и особенности

Как и у любого другого воздухораспределительного устройства основных назначений у анемостата два:

  • подача в обслуживаемое помещение приточного, охлажденного или нагретого воздуха (в зависимости от назначения системы);
  • забор воздуха из помещения (для удаления загрязнений, нагрева или охлаждения).

Анемостат приточно-вытяжной вентиляции

Вентиляционные анемостаты отличаются от многих других устройств тем, что их можно регулировать для настройки подачи и удаления определенного количества воздуха. Они разработаны для установки на потолке, но без проблем монтируются на стенах и даже на полу.

Особенностью является также движение воздуха через них. Например, приточный анемостат при работе создает конические струи, в отличие от решеток, в которых поток воздуха принимает веерную форму. Причем конический поток, в зависимости от положения регулирующего диска, может быть направлен как почти перпендикулярно, так и близко к плоскости установки (потолку, стене, полу).

Иногда анемостаты путают с диффузорами, но это разные по функционированию устройства. Диффузор представляет собой решетку, в которой направляющие (ламели) закреплены жестко под определенным углом. Если анемостаты бывают только круглые, то диффузоры выпускаются и круглой, и прямоугольной формы. В отличие от рассматриваемого изделия для регуляции объема воздуха диффузору требуется специальное устройство, которое дополнительно ставится в воздуховоде.

Анемостат выполняет одну утилитарную функцию. Формирует и распределяет поток воздуха, поступающий в комнату или наоборот, выходящий в систему вентиляции. Различают:

  • вытяжной, предназначенный для забора воздуха из комнаты;
  • приточный, задача которого – распределять нагнетаемый поток;
  • универсальный, способный эффективно функционировать в вентиляционных системах гибридного типа.

Анемостат всем знаком, это устройство круглого сечения, состоящие из основного корпуса и центральной головки (тарелки рассекателя), положение которой может регулироваться. Изготавливается такое приспособление из пластика, однако встречаются модели из алюминия, покрытого порошковой или полимерной окраской.

С учётом функционала приточно вытяжной анемостат можно использовать в следующих системах:

  • воздушного отопления;
  • кондиционирования;
  • вентиляции.

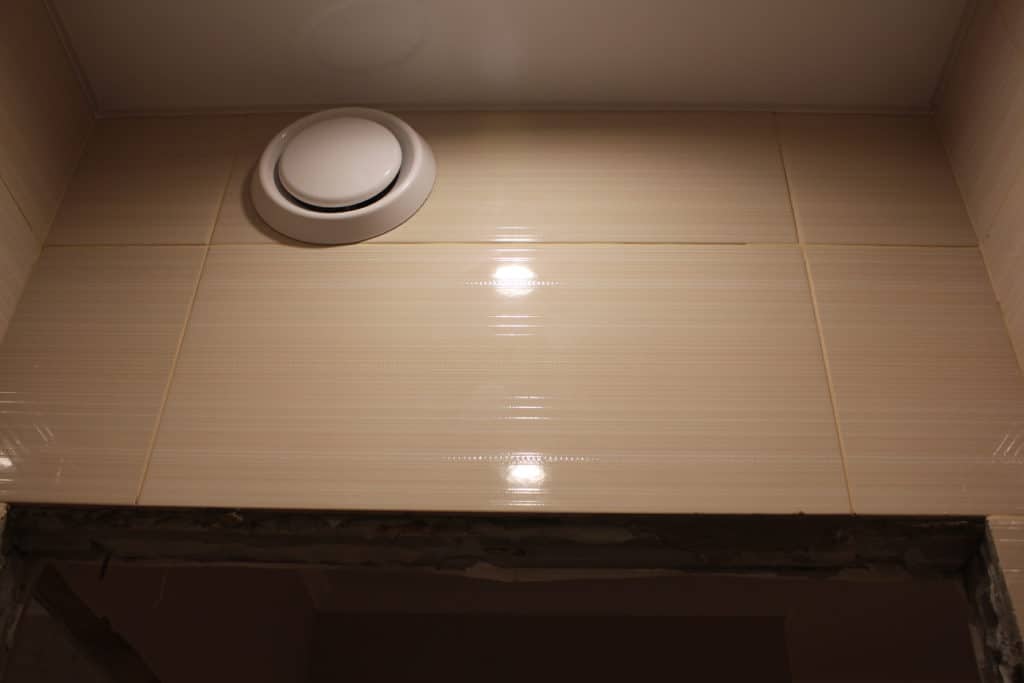

Применение устройства в ванной

Что такое анемостат вентиляционный, принцип работы, устройство

Агрегат устанавливают не только в жилых помещениях, но и крупных торговых комплексах, общественных зданиях и производственных цехах. Учитывая особенности объекта и места установки, аппарат может выполнять несколько функций:

  • регулировать объём подводимого в помещение кислорода;
  • распределять воздушные массы;
  • прикрывать отверстие воздуховода.

Если рассматривать функцию распределения кислорода, то эффективнее всего она действует в приточных системах. За счёт тарелкообразной формы удается направлять воздушные массы вдоль поверхности стены, а не в определенную зону. Вентиляционные анемостаты обеспечивают аэро конвекцию, нивелируют вероятность образования в помещении сильных потоков воздуха.

Применение устройства в офисе

Применение устройства на производстве

Применение устройства в комнате

Приточно вытяжная установка: расчет и схема

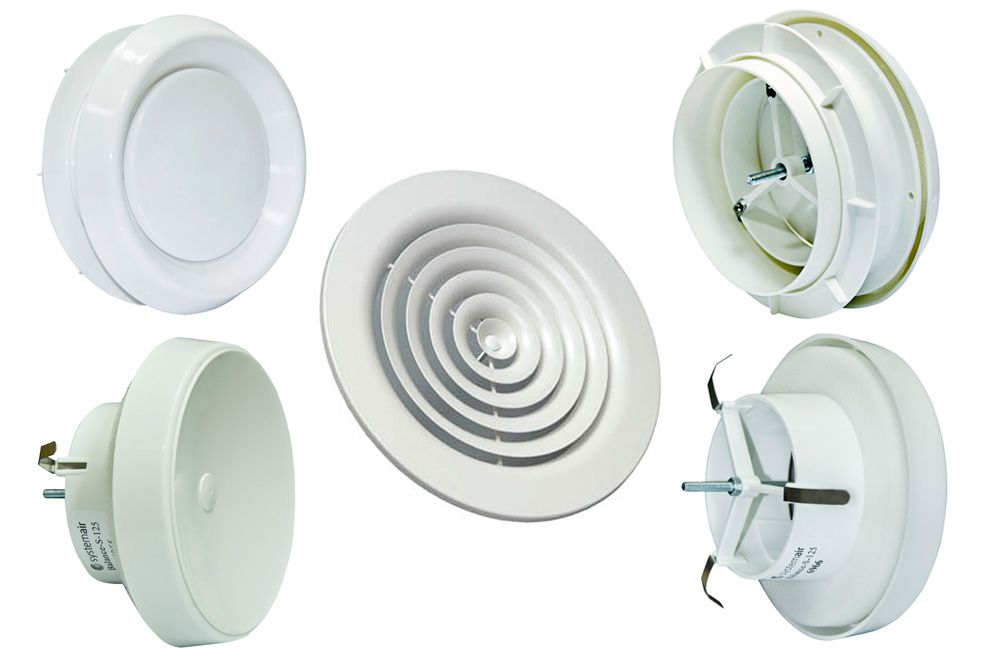

Виды анемостатов по форме

Конструкция анемостата представляет собой корпус, внутри которого на неподвижных или «плавающих» ламелях крепится регулировочный винт с закреплённой на нём «тарелкой». В зависимости от предполагаемого режима применения, «тарелка» может быть выпуклой или вогнутой.

Выпуклая форма (по отношению к помещению) обеспечивает эффективное прохождение воздушного потока в оборудовании для обеспечения вытяжки. Вогнутая форма способствует более равномерному распределению воздушного потока при обеспечении притока свежего или тёплого воздуха.

В отличии от решётки или диффузора, подобная форма создаёт коническую, круговую диаграмму направления движения воздушного потока. При использовании конструкций с «плавающими» ламелями, имеется возможность направления движения воздуха в оптимальном направлении (вдоль стен, потолка).

Выбор материала зависит от типа помещения и условий эксплуатации. Наиболее распространённым материалом для изготовления анемостатов является пластик. Это обусловлено физическими и химическими свойствами материала (небольшой вес, прочность, химическая инертность по отношению к окружающей среде).

Читать далее:  Прокладка труб методом прокола технология работ и технические правила

Для применения в вентиляционных системах с принудительным воздушным обогревом предпочтение отдаётся конструкции изготовленной из металла (оцинкованная сталь, алюминий). Для ценителей художественного дизайна, конструкция может быть выполнена из дерева или какого-либо другого материала. Но подобные конструкции исполняются исключительно на заказ.

Виды и конструкция

Основными характеристиками анемостата являются:

  1. Максимальное расстояние, на которое может перемещаться щит внутри канала, варьируется от 1 до 23 мм.
  2. Площадь отверстия, от которой зависит пропускная способность устройства, составляет от 0,006 до 0,009 м² при диаметре анемостата от 10 до 200 мм.
  3. Диаметр прибора подбирается в зависимости от того, какого размера сама вентиляция. Существуют модели диаметром от 80 до 200 мм.
размеры анемостата

размеры анемостата ВЕНТС А 100 ВР

Анемостат  c диффузором  имеет внешнее сходство, а функционально больше напоминает регулируемую решетку. Это небольшой кусок трубки, снабженный плоским диском для закрепления устройства на потолке или стене. Крепят его обычно с помощью саморезов. Внутри трубки находится распорка с регулирующим винтом, на котором расположен округлый щит.

Данный щит можно вращать, при этом он вкручивается внутрь, или выкручивается наружу. Вращением щита можно регулировать расстояние между ним и поверхностью трубки, влияя таким образом на поток воздуха, образуемый вентсистемой.

Главное отличие вентиляционных анемостатов  от диффузоров — их способность регулировать воздушный поток.

В помещение устройство совершенно неприметно, благодаря небольшим размерам. Обычно оно окрашено в белый или металлический цвет, однако по предварительному заказу его можно окрасить по каталогу Ral.

Конструкция анемостата

Конструкция анемостата

Воздухоразделители изготавливают округлой формы Ø10 см или Ø12,5 см. Изделия обычно изготавливаются белого цвета, но могут быть, например, оттенка антик-золото или серебро, а также нержавеющей стали. Применяемые вытяжные анемостаты имеют достаточно компактную форму. Они производятся из легких материалов, например, алюминия, пластика, оцинкованной стали.

Что такое анемостат вентиляционный, принцип работы, устройство

Модель устройства следует выбирать по следующим основным параметрам:

  1. Диаметр

Размеры оголовка должны соответствовать диаметру воздуховода.

К примеру, для воздуховода диаметром 100 мм подходит распределитель воздуха на 100 мм. Значения диаметра воздухораспределителя имеют диапазон 80-200 мм. Если есть необходимость прикрыть отверстие большего диаметра, то используются диффузоры.

  1. Площадь щелевого отверстия

Данная характеристика влияет на пропускную способность анемостата. У небольших моделей диаметром сечения 8 см площадь щелевого отверстия не более 0,002 кв.м, у устройств размером 20 см она достигает 0,009 кв.м.

  1. Запас хода

Определяет максимальное открытие зазора, создаваемого подвижным щитом. Граничное значение в зависимости от модели достигает 8-30 мм.

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

  • круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
  • регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
  • монтажных фланцев для удержания устройства в потолке или стене.

Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

  1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
  2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
  3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

Итак, анемостат – что это такое с точки зрения конструкции? Речь идёт о воздухоразделителях круглой формы, белого или серебряного цвета. Диаметр изделий варьируется в диапазоне от 10 до 13 см. Отличительная черта устройств – компактная форма, применение лёгких материалов – оцинкованная сталь, пластик, алюминиевые сплавы.

Регулируемый агрегат состоит из нескольких компонентов и функциональных элементов:

  1. Защитный корпус, выполняющий не только функциональную, но и декоративную роль.
  2. Крепёжная муфта.
  3. Подвесной фиксатор.
  4. Декоративные регулируемые перегородки (имеют вид фланцев).
  5. Клапан, при помощи которого можно регулировать направление воздуха.
  6. Заглушка торцевого типа.

Внутренняя конструкция анемостата

Выходные торцы изделия состоят из металлической или пластиковой рамы и горизонтально расположенных ламелей. Такая конструкция считается оптимальной с точки зрения подачи кислорода из системы вентиляции в помещение. Для установки или демонтажа рамы используется центровочный винт. Крепление труб осуществляется при помощи соединительных шкафов с закругленной формой горизонтальной горловины.

Чем отличаются анемостаты

анемостат

Главное, чем отличаются устройства разного назначения – характером распределения воздушных масс. Опишем работу анемостата простыми словами, для каждого из трех типов.

  • Анемостат, предназначенный для приточной вентиляции или системы кондиционирования, имеет такую конфигурацию центральной части, при которой, грубо говоря, нагнетаемый воздух равномерно распределяется параллельно поверхности, на которой установлено устройство. Обычная форма рассекателя – вогнутая снаружи тарелка.
  • Анемостат, предназначенный для вытяжной вентиляции, способен забирать значительный поток воздуха, который проходит через него, почти не встречая сопротивления. При этом форма центральной части такова, что всасывается поток воздуха в форме вертикального цилиндра (в случае установки анемостата на потолке). Это гарантирует быстрый отвод воздуха из центра помещения.
  • Анемостат универсальный имеет две тарелки рассекателя. Одна работает, когда применяется вытяжная вентиляция, вторая – при нагнетании воздуха в помещение. Выбор соответствующего режима осуществляется вручную с помощью перекрытия ненужного в данный момент зазора.

Количество воздуха, которое анемостат пропускает через себя при работе вентиляции, также регулируется очень просто. Центральная тарелка – рассекатель может менять положение, уменьшать или увеличивать технологический зазор.

Теперь вы знаете, что это такое анемостат и как он устроен. Но возникает закономерный вопрос – чем это устройство отличается от обычного диффузора? Если говорить в целом, то рассматриваемый прибор позволяет гибко регулировать объём подводимого воздуха, что в тех же диффузорах невозможно по конструктивным причинам. Диффузоры могут иметь квадратный или круглый вид, а анемостаты только круглый.

Сами анемостаты представлены на рынке 3 типами агрегатов, отличающимися между собой только по устройству тарелки.

  1. 1.  Приточный тип– комплектуется вогнутым внутрь щитом. За счёт такой формы обеспечивается равномерное и всестороннее распределение воздушных масс.
  2. 2. Приточно-вытяжные решения – оснащаются абсолютно плоской тарелкой. Сфера их применения – приточные и вытяжные системы вентиляции.
  3. 3. Вытяжные модели– отличаются тарелкой выпуклой формы, которая эффективно отводит грязный воздух из помещения в воздуховод.

В целом же устройство анемостатов абсолютно идентично, причём вне зависимости от конструкции щита. Деление по материалам корпуса условное, поскольку при желании можно заказать агрегат из металла, пластика и даже дерева.

Что такое сплит система в кондиционерах

Производители и модели анемостатов

На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». Фирма «Вентс» была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.

Компания «Эра» выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция компании «Эра» реализуется в 85 регионах России.

Компания «СистемЕйр» начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.

Модели анемостатов фирмы «Вентс»выпускаются в шести линиях в зависимости от их размеров и используемого материала:

  • А-ВР;
  • А-ПР;
  • А-ВРФ;
  • А-ПРФ;
  • АМ-ВРФ-Н;
  • АМ-ВРФ.

А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.

А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.

Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.

А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.

Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.

Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

анемостат Вентс
Анемостат “Вентс” А 100 ВР

Компания «Эра» выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.

Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.

Читать далее:  Стиль фьюжн в интерьере: что это такое?

АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.

Анемостат приточно-вытяжной
Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика

Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.

Что такое анемостат вентиляционный, принцип работы, устройство

«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.

Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.

BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.

анемостат «СистемЭйр»

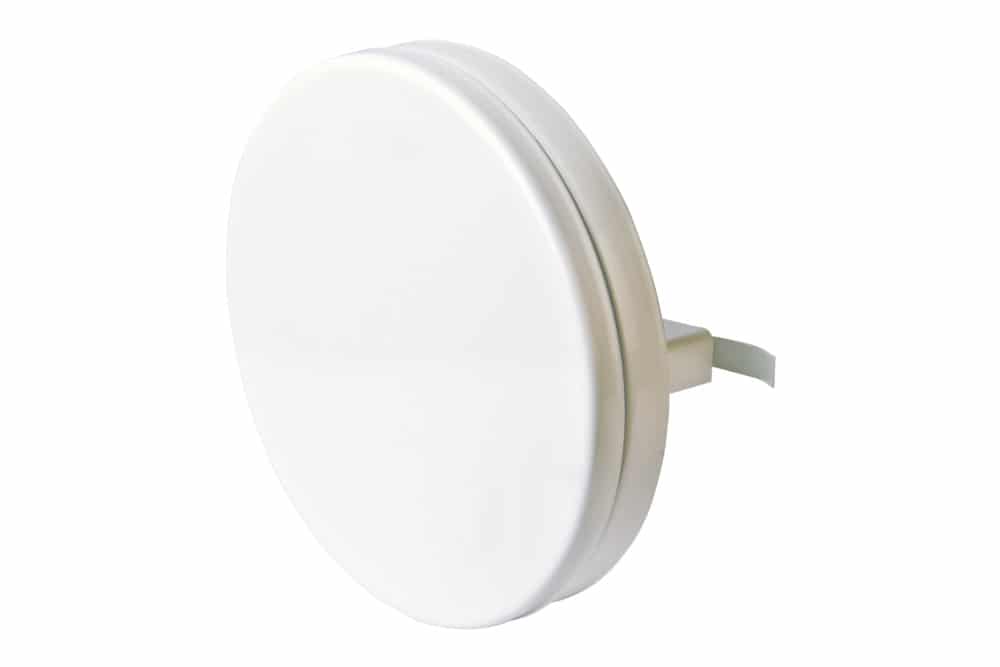

Приточный анемостат «СистемЭйр»

Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.

Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.

Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.

Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.

В России и Украине покупатели предпочитают устройства нескольких производителей – Вентс, Эра и СистемЕйр. Самые доступные по цене – изделия торговой марки Вентс, представленные в 6 категориях.

  1. А-ВР. Модели диаметром от 8 до 20 см. Преимущественно пластиковые. Надёжные и доступные по стоимости.
  2. А-ПР. Устройства приточного типа (в комплекте поставки 2 тарелки диаметром 20 см или 1 на 15 см).
  3. А-ВРФ. Комбинированные модели с широком диапазон размеров – от 8 до 20 см. Определиться с подходящей моделью просто.
  4. А-ПРФ. Пластиковые конструкции для приточных систем- от 15 до 20 см.
  5. АМ-ВРФ-Н. Качественные и надёжные модели приточного типа из нержавеющей стали. Диаметр – 10-20 см.
  6. АМ-ВРФ. Стальные модели, защищенные полимерным слоем. Преимущественно приточного типа. Диаметр – от 10 до 20 см.

Микроклимат в доме зависит от температуры, влажности и свежего воздуха. Анемостат – маленькая конструкция с внушительными функциональными возможностями. Эти устройства получили широкое распространение в жилых домах, промышленных комплексах, заводских цехах. Они определенно заслуживают вашего внимания.

А-ВР, А-ВРФ. Приточно-вытяжные пластмассовые, диаметром от 8 до 20 см.

А-ПР, А-ПРФ. Приточные пластмассовые, диаметром 15 или 20 см.

АМ-ВРФ, АМ-ВРФ-Н. Приточные металлические (сталь, покрытая полимером), диаметром от 10 до 20 см.

В России и Украине распространен также еще один вариант АВК 100-1-12 — с автоматическим управлением. Он предназначен для десятисантиметровых воздуховодов и очень удобен. Управление осуществляется с помощью настенного выключателя, который имеет вид обычного электровыключателя.

Vents

Анемостат Vents АВК 100-1-12

УСТАНОВКА

Устройство монтируется в гипсокартон на потолок или стену. Проще всего присоединить его к вентсистеме с помощью гибкого воздуховода, подсоединяемого к основному каналу, скрытому в гипсокартонной конструкции. Монтаж осуществляется в процессе строительных или ремонтных работ, пока гипсокартонное сооружение находится в разобранном состоянии.

Что такое анемостат вентиляционный, принцип работы, устройство

К выходу из вентсистемы подсоединяется гибкий воздуховод, для чего в гипсокартоне просверливается отверстие необходимого размера.

  1. Выбирается типоразмер анемостата.
  2. В гибкий воздуховод вставляется трубка изделия.
  3. Круглый фланец закрепляется на гипсокартоне с помощью саморезов.
  4. Если устройство управляется автоматически, подводится электрокабель и монтируется выключатель.

На данной стадии необходимо доделать гипсокартонную конструкцию, поскольку место для монтажа подготовлено. Чтобы вентсистема не загрязнилась, до завершения ремонтно-строительных работ отверстие необходимо закрыть.

В уже подсоединенную и зафиксированную трубку устанавливают распорку. Она крепится в специальные пазы на трубке.

Устанавливаются декоративный диск, маскирующий фланец с саморезами.

К распорке прикручивают регулировочный винт со внешним щитом.

Что такое анемостат вентиляционный, принцип работы, устройство

После этого устройство готов к работе. С помощью вращения щита в ту или другую сторону можно регулировать поток воздуха, образующийся в вентсистеме.

Надеемся, статья была полезной и помогла вам разобраться, что такое анемостат, как он работает и как его подобрать.

На сегодняшний день, производителями поставляется качественная продукция. Бренды «ЭРА», «VENTS» выпускают продукцию всех видов. Ориентироваться следует на технические характеристики устройства в зависимости от условий монтажа и дальнейшей эксплуатации. Маркировка даёт представление о назначении конструкции, марке материала, из которого она изготовлена и максимальном диаметре конструкции.

Разновидности

Конструктивно анемостаты можно разделить на два типа: с одним щитом и с двумя. Во втором случае внутри устройства располагается две тарелки: одна меньшего размера, чем вторая, вогнутой формы. Считается, что такой тип устройства помогает более эффективно распределять воздушные потоки.

По типам используемого материала при изготовлении, устройства делятся на металлические и пластиковые.

Аэродинамическая форма клапана

Первый тип обычно монтируется в системах воздушного отопления, поскольку характеризуется повышенной прочностью и долговечностью. Пластиковые анемостаты более дешёвые, но при этом устойчивы к коррозии и просты в обслуживании. Чаще всего их устанавливают в ванных комнатах, санузлах, душевых, помещениях бассейнов. Для установки в интерьер, оформленный деревом, можно заказать вытяжное устройство с внешней панелью из аналогичного материала.

По назначению устройства делятся на три вида:

  1. Вытяжные.
  2. Приточные.
  3. Приточно-вытяжные.

Вытяжные анемостаты оснащены выпуклой тарелкой, которая направлена внутрь комнаты. Такая форма щита способствует эффективному попаданию воздуха в вентиляционный канал. Щит у приточных устройств, наоборот, имеет вогнутую форму для втягивания воздушных потоков в помещение и их распределения. Распределение кислорода у приточных устройств производится более эффективно, поскольку за счёт формы тарелки воздушные массы удаётся направлять вдоль поверхности стен, а не в конкретную точку.

Приточно-вытяжной вид характеризуется наличием тарелок с округлыми краями и ровной формой, как правило, их две. Оба щита формируют два щелевых зазора, и когда требуется только приток или только вытяжка воздуха, один из них закрывается. Приточно-вытяжные анемостаты могут устанавливаться как внутрь вытяжной вентиляционной системы, так и приточной.

По функциональному предназначению анемостаты подразделяются на три вида, и бывают приточными, вытяжными и универсальными.

  • Приточные модели отличаются вогнутой внутрь тарелкой, обладающей наиболее низким аэродинамическим сопротивлением. Воздушные массы, проходя через такие приборы, распределяются плавно и равномерно. Модели могут быть установлены как на стену, так и на потолок, а входящий воздух подаётся на них при помощи рассекателя, встроенного в воздуховод.
  • Вытяжные модели оснащены округлыми гладкими крышками и способны эффективно осуществлять отвод отработанных воздушных масс. Выбор анемостата для вытяжки определяется назначением помещения и физическими характеристиками загрязнённого воздуха. Пластиковые и металлические модели используются в таких системах достаточно часто, а вот на эксплуатацию деревянных моделей существует ряд ограничений по температуре и влажности отводимых потоков.
  • Универсальные анемостаты способны работать как на приточных, так и на вытяжных системах, и имеют два колпака-рассекателя. При установке в вытяжки можно использовать сразу обе щели, в то время как при организации системы притока, вытяжное отверстие должно быть перекрыто. Модели управляются вручную и установка автоматики на них не практикуется.

Заключение

Анемостат – простой и одновременно очень функциональный прибор. Применяемый как на вытяжной, так и на нагнетательной, а также на гибридных системах вентиляции, он позволяет просто и понятно регулировать поток воздуха, обеспечивая нужную температуру в комнатах и даже в отдельных частях помещения. Благодаря способности захватывать и удалять почти вертикальный столб воздуха, незаменимы в качестве комплектации вытяжных устройств в зонах курения, задымления, резких запахов.

Использование анемостатов, при соблюдении всех предусмотренных инструкциями по установке и эксплуатации позволяет создать в помещении комфортный микроклимат, что положительно скажется на самочувствии присутствующих. В дополнении к этому, это ещё и возможность внести оригинальные, декоративные изменения в интерьер помещения.

Монтаж

Анемостаты благодаря собственным компактным параметрам можно устанавливать на стену или непосредственно в подвесную потолочную конструкцию. Детали устанавливаются параллельно с гибкими воздуховодами, которые и отвечают за подачу от вентилятора воздуха. А разработанный профессионально внешний вид дает возможность устройству безупречно вписываться в любое дизайнерское решение оформления интерьера помещения.

Профессионально разработанные параметры прибора облегчат его монтирование, позволят достичь равномерного распределения потока свежего воздух. С внутренней стороны некоторых моделей устройства предусмотрена защитная сетка, не допускающая попадание в здание пыли.

Анемостаты обладают замечательной эргономичностью, не портят вид помещения. На их монтаж, который можно сделать самостоятельно, не требуется большого количества времени. А это значительная экономия!

Установка анемостата не требует особых усилий. Крепление устройства проводится чаще в конструкции из гипсокартона или в подвесные потолки. Для правильного монтажа необходимо лишь соблюдать некоторые правила:

  1. В потолке или стене вырезается отверстие такого диаметра, чтобы в него с некоторым усилием входил монтажный фланец или корпус, если фланца нет. Не стоит забывать о распорных лапках.
  2. В вырезанное отверстие вставляется монтажный фланец и крепится к воздуховоду. Сам фланец можно прикрутить саморезами к несущей конструкции.
  3. Корпус анемостата вставляется в подготовленное место.
  4. Оборотом диска выставляется требуемый зазор.

При монтаже анемостата непосредственно на жесткий воздуховод, установленный открыто, он просто вставляется в трубу и настраивается. При необходимости можно укрепить его саморезами или монтажным скотчем.

Соединение анемостата с вентиляционной трубой в здании проводится в несколько этапов:

  1. В месте, где анемостат будет подключаться к воздуховоду, высверливается отверстие круглой формы под диаметр будущего устройства.
  2. Гибкая воздуховодная труба подводится к вентиляционному каналу.
  3. В гибкий воздуховод монтируется специальная труба для разделения потока воздуха.
  4. При помощи саморезов к стене или потолку прикрепляется наружный круг анемостата.
  5. Отверстие анемостата необходимо закрыть при помощи строительного скотча. После следует проделать все отделочные работы в помещении, и только после этого продолжить установку устройства.
  6. Основной корпус анемостата монтируется во внутрь воздухоразделительной трубы и вставляется в специальные пазы.
  7. К корпусу присоединяется одна или две тарелки, в зависимости от модели анемостата. Они крепятся при помощи специального винта.
  8. На внешний круг прикрепляется декоративная накладка.
Читать далее:  Схема и принцип работы контроллера заряда солнечной батареи

Производить монтаж анемостата в помещении желательно на стадии капремонта. Во время отделочных работ не получится установить устройство, не повредив отделки стен.

Ключевые различия между вытяжными, приточными установками

Монтаж происходит при разобранной гипсокартонной конструкции, то есть на этапе капитального ремонта или строительства, чтобы иметь возможность провести воздуховод к отверстию.

Для гибких воздуховодов применяют анемостаты с фланцами.

Работы по установке анемостата подразделяются на следующие этапы:

  • От вентиляционного канала к планируемому месту установки подводится гибкий воздуховод.
  • В гипсокартоне осуществляется вырез диаметром, соответствующим размерам воздуховода.
  • По диаметру выходного отверстия подбирается модель устройства с равным по значению диаметром.
  • Патрубок анемостата устанавливается в полость воздуховода.
  • Саморезами производят крепление монтажный фланца крепится к гипсокартонному лист.
  • Затем производится дальнейшая отделка помещения.

При этом, учитывая, что есть возможность попадания в вентиляционное отверстие строительного мусора и пыли, следует обдумать, как его закрыть до окончания работ.

Небольшие неточности при монтаже устройства, например, неустойчивость или наклон конструкции, приведут к снижению эффективности его работы. Поэтому не лишним будет подстраховаться, доверив его установку специалистам.

Главное различие между этими анемостатами — ориентированность (направление) течения воздушных масс. Вытяжная конструкция располагает гладкой закругленной поверхностью тарелки. Воздух в данном случае без затруднений обходит тарелку установки, направляясь к воздуховоду.

Разнообразие моделей

Разнообразие моделей

Приточная конструкция применяется для приточных вентиляционных систем, разделяет равномерно воздушный поток под потолочной поверхностью. У данного устройства тарелка особой формы, значительно отличающаяся от вытяжного изделия. Благодаря этому она не создает от движения поступающего воздуха дискомфортную атмосферу. Оборудование марки А200ВРФ обладает наибольшим размером, совмещает обе тарелки, благодаря чему считается универсальным.

Применяя универсальное изделие марки А200ВРФ нужно учитывать:

  • для вытяжной вентиляции возможно применение 2-х щелевых зазоров, которые формируются обеими тарелками;
  • для приточной вентиляции — 1-но щелевой зазор, который формируется приточной тарелкой. Следует перекрывать щелевой зазор вытяжки.

При размещении вытяжного устройства на отводе притока воздушных масс, поток не будет распространяться горизонтально под потолочной поверхностью, он будет огибать воздухоразделяющий элемент, направляться вниз по вертикали. Вытяжные конструкции из-за этого монтируются на вытяжную вентиляционную систему, приточные соответственно приточную вентиляционную систему.

Установка анемостата в канал воздуховода не представляет особых сложностей. Монтаж может производиться при помощи саморезов или с использованием соединительной коробки:

  1. На стену, в верхней её части, или на потолок прокладывается гибкий воздуховод от основного канала.
  2. В соответствии с его диаметром, на выбранном участке производится отверстие круглой формы.
  3. Внутрь просверленного отверстия монтируется анемостат.
  4. С внешней стороны прибор фиксируется на саморезы.монтаж анемостата
  5. Внутрь корпуса прибора вставляется опорная конструкция с винтом и тарелкой. Её соединяют с внешней декоративной панелью, и помещают в пазы внутри трубы.монтаж анемостата
  6. К опорной конструкции крепится тарелка.

Далее, корректируется объем поступающего воздуха внутрь помещения, регулируемый винтом анемостата. Во время монтажа все работы должны производиться таким образом, чтобы не создавать необходимость прокладки дополнительных вентканалов и исключить проведение масштабных ремонтных работ дома.

Что это такое – анемостат? Это прибор, с помощью которого осуществление вентиляции внутри помещения станет более эффективным. Воздухораспределение позволит регулировать потоки воздушных масс с улицы, не создавая дома сквозняки. Устройство может работать как на ручном управлении, так и с помощью автоматики.

Отличия по материалу

Чаще всего анемостаты производятся из пластика: этот материал дешевый, легкий, устойчивый к коррозии, и при этом — долговечный и простой в уходе. Пластиковые модели рекомендуется применять в условиях повышенной влажности (к примеру — в бассейнах, душевых, санузлах, кухнях).

Помимо пластика, анемостаты могут выполняться и из металла. Подобные изделия подойдут для вентиляционных систем с подогревом воздуха, или для помещений с повышенной температурой. Стоят металлические анемостаты дороже пластиковых.

Установка в плодвесном потолке

Анемостаты из дерева (тарелка), металла и пластика

По желанию можно заказать изготовление тарелки из дерева — чтобы анемостат был незаметен в доме с деревянной отделкой. В магазинах такие изделия можно встретить редко, однако в любой мебельной мастерской с такой задачей легко справятся. Можно также обратиться к столяру, у которого есть оборудование.

Конструктивно изделия могут делиться на 3 типа. Единственное отличие между ними — это устройство тарелки:

  1. Приточные: имеют вогнутую внутрь тарелку. Благодаря этому проходящий внутрь помещения воздух распределяется вдоль поверхности (стены или потолка — не важно).

  2. Вытяжные: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал.

  3. Приточно-вытяжные. Имеют ровную (плоскую) тарелку с округлыми краями. Могут применяться как в вытяжных, так и в приточных системах.

Приточный, приточно-вытяжной и вытяжной анемостаты

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково.

Устройство для плавной регулировки потока

Ключевыми характеристиками вентиляционных анемостатов (как вытяжных, так и приточных) являются:

  1. Диаметр. Должен подбираться по диаметру воздуховода. Обычно анемостаты выполняются в диаметре 80, 100, 125, 150 и 200 мм.

  2. Площадь щелевого отверстия. Чем больше этот показатель — тем больше воздуха пропустит анемостат. В среднем модели диаметром 125-200 мм имеют площадь около 0.006-0.009 м².

  3. Ход тарелки (на какое расстояние может двигаться тарелка). В среднем — от 0 до 23 мм.

Площадь щелевого отверстия (а значит — и количество воздуха, которое может пройти через анемостат) напрямую зависит от диаметра изделия и от хода тарелки.

В среднем стоимость пластиковой модели диаметром 100-150 мм (самый популярный тип продукции) — порядка 200-300 рублей. Металлические такого же размера — обойдутся в 300-400 рублей.

Особенности выбора анемостата

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

Анемостат вентиляции

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

  • устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
  • легкий вес и простота установки;
  • многообразие размеров и расцветок;
  • неприхотливость в уходе и обслуживании;
  • низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления

Перед приобретением и монтажом анемостата необходимо соблюсти несколько рекомендаций:

  1. Размер анемостата должен выбираться исходя из диаметра вентиляционного отверстия. Диаметр тарелки может составлять от 8 до 20 см.
  2. Монтаж воздухоразделителей проводится в верхней части стены или на потолке.
  3. Для помещений с повышенным уровнем влажности необходимо отдавать предпочтение анемостатам из пластика. Металл прослужит недолго, так как подвергнется коррозии. К таким помещениям относятся душевые, ванные комнаты и бассейны.
  4. Для подачи теплого воздуха в помещении желательно остановить свой выбор на металлическом анемостате. Металл является материалом, который устойчив к длительному воздействию высоких температур.
  5. Анемостат может быть не только функциональным приспособлением, но и элементом декора. Изделие обычно выполняется в белом цвете, но можно покрасить его в цвет стен или потолка. В домах с деревянными стенами можно использовать анемостат из дерева. Он редко имеется в продаже, но такое изделие можно заказать в мебельном ателье.
    После приобретение анемостата подходящего размера и дизайна можно приступать к установке устройства.
 монтаж анемостата
Установка анемостата на потолок
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
