Что такое сплит система кондиционирования для квартиры

Основополагающие понятия

Кассетный кондиционер – разновидность сплит-системы, отличающейся от конкурентов разделенной схемой кондиционирования внутреннего пространства. Конструкция таких устройств подразумевает внешний и внутренний блоки, обладающие специфическими возможностями.

Такой подход экономит жилое пространство, деньги, выделенные на монтажные работы, но главное – характеризуется низким шумовым фоном (конденсатор вынесен наружу).

Видимая часть внутреннего блока кассетного кондиционера

Система рассчитана на встраивание внутреннего блока в подвесной потолок. Габариты составной части позволяют – 0.5 х 0.5 метра при высоте 20-35 см.

Устройство бытовой сплит-системы

Многих покупателей интересует вопрос о принципиальных отличиях между сплит агрегатами и привычными оконными кондиционерами для квартиры. Специалисты акцентируют внимание на высокой эффективности и исключительной функциональности сплит-приборов.

У каждой такой системы есть целый ряд очевидных преимуществ:

• Для монтажа может использоваться любое место: у пола, на стене, на потолке. В любом случае они прекрасно дополнят любой интерьер.
• Установка сплит – простая и доступная операция, которую лучше делегировать специалистам.
• Дополнительная мощность обеспечивает быстрое охлаждение воздуха.
• Воздушные массы не только очищаются, но и ионизируются, увлажняются.
• Полноценное функционирование не производить существенного шума, который остается незаметным для окружающих.

Для загородных коттеджей и квартир более 150 квадратных метров приобретаются мощные муьтисистемы, оснащенные крупным баком и 3-4 испарителями. За счёт такой конструкции эксплуатация климатического устройства упрощается в разы. Не стоит забывать, что экстерьер дома никак не страдает от подобной системы, поскольку выносные блоки у каждой стены просто отсутствуют.

Поскольку принцип работы сплит-системы кондиционирования не отличается от стандартных климатических агрегатов, то и обслуживание кондиционеров аналогичное. Нескольких небольших внешних блоков гораздо сложнее привести в надлежащий вид, нежели одну систему.

Какая техника лучше? – У каждого типа устройств есть как очевидные преимущества, так и явные недостатки. Несмотря на разность в устройстве и своеобразной конструкции, обе системы заслуживают пристального внимания. Установка кондиционера – необходимость, продиктованная реалиями 21 века. Сегодня это уже не роскошь, а технологический атрибут современного дома.

Решив купить сплит-систему или кондиционер, следует узнать их основные отличия. Они оба являются разновидностью климатического оборудования. К их основным отличиям следует отнести:

• Дизайн. Производители предлагают достаточно большой ассортимент систем. Всегда можно выбрать модель, способную гармонично вписаться в интерьер. Кондиционеры чаще всего представляют собой монотонный белый блок;
• Высокую технологичность. Современные модели обладают широкими функциональными возможностями, включая наличие возможности дистанционного управления;
• Шумность. Несмотря на большой ассортимент обычных кондиционеров выбрать модель, создающую минимум шума в процессе работы, достаточно сложно. Сплит-системы благодаря своим конструктивным особенностям в процессе работы создают минимум шума.

Конструктивное исполнение сплит-системы предполагает наличие двух блоков: внешнего и внутреннего, соединяемых между собой посредством фреоновой и дренажной магистрали. Также предусматривается подвод электропитания. Каждый блок имеет свое назначение и особенности.

Внешний блок

Наружный блок располагается за пределами комнаты. Его монтируют на фасаде либо крыше здания, выносят на балкон или лоджию. В отдельных случаях возможно размещение в вестибюле или коридоре общественного здания.

В состав внешнего блока входит компрессор, конденсатор, капиллярная трубка, 4-х ходовой клапан, фильтр-осушитель или ресивер, вентилятор. Отдельные модели могут комплектоваться другими сопутствующими элементами: инверторной платой управления, реле силовой коммутации компрессора, фильтром «кислородного душа».

Неинверторные сплит-системы изготавливаются без электронных блоков. Подключение электродвигателя, вентилятора и клапана к электронике внутреннего блока осуществляется через силовой кабель.

Внутренний блок

Внутренний блок монтируется непосредственно внутри помещения. В зависимости от выбранной модели местом установки может быть потолок, пол или стена. Производители предлагают модели, допускающие встраивание в подвесной потолок.

В зависимости от конструктивного исполнения современные модели могут иметь различные функциональные возможности. Возможно наличие:

• Дистанционного управления;
• Фильтров, обеспечивающих различную степень очистки воздуха;
• Таймера;
• Управления температурой внутри помещения.

Входящий в состав системы пульт позволяет задать необходимые параметры микроклимата, которыми управляет электроника внутреннего блока.

Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.

Настенные

Наиболее популярный вид, позволяющий эффективно бороться с холодом или жарой. Монтируются в жилых домах и офисных зданиях. Настенные сплит-системы отличаются высоким качеством сборки. Они позволяют эффективно отводить тепло и холод.

Канальные

Монтаж внутреннего блока канальной сплит-системы осуществляется в межпотолочное пространство за подвесным потолком. Для этого предусматривается расстояние 30÷40 см. Для забора и подачи воздуха в помещение предусматриваются специальные воздуховоды, размещаемые в произвольных точках. Благодаря особому конструктивному исполнению внутренний блок устройства производит забор воздуха из комнаты и с улицы (до 25%).

Потолочные

Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.

В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.

Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.

Напольные

Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.

Принцип работы сплит системы

Устройство системы кондиционирования просто понять, если изучить особенности работы каждой его части: внутреннего и внешнего блоков. Остановимся на них подробнее.

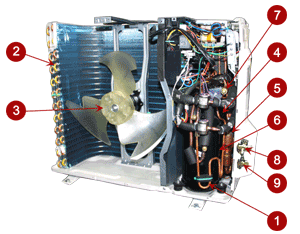

Наружный блок имеет сложную конструкцию, поскольку именно здесь находятся основные функциональные узлы системы. На фото ниже представлены основные элементы климатического агрегата:

1. Вентилятор – используется для охлаждения и обдува конструкционных узлов и функциональных узлов бытового прибора.
2. Радиатор – устройство, используемое для активного понижения температуры хладагента, а также последующего отвода тёплого воздуха наружу.
3. Компрессор – нагнетающий уплотнитель. Предназначен для сжатия хладагента и обеспечения его перемещения между 2 блоками. В основе работы сплит системы лежит именно надлежащее функционирование данного узла.
4. Плата управления. Располагается она в небольшом блоке внутри корпуса климатического устройства. Именно здесь сосредоточена вся электроника, посредством которой осуществляется автоматическое управление.
5. Клапан для агрегатов, работающих круглогодично по принципу «холод-тепло». Если прибор включить в режиме «тепло», то функции блоков изменяются, и они начинают работать в обратном порядке.
6. Защитный корпус, препятствующий загрязнению штуцерных соединений, крепёжных элементов, внутренних частей.
7. Фильтрационный механизм. Небольшое по размерам очистное устройство, которое не пропускает внутрь изделия мелкий мусор, образующийся при монтаже.
8. Наружная часть корпуса.

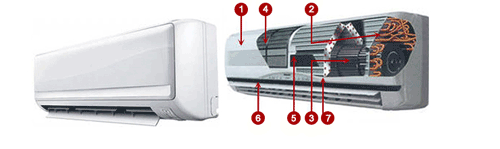

Блок испарителя

Сплит система кондиционирования включается в себя испарительный блок. Данная конструкция проста и устройство состоит из нескольких решений.

1. Защитная решётка, изготавливаемая из прочного поликарбоната. Через элементы воздух направляется во внутреннюю часть климатического агрегата. Если есть необходимость, её можно удалить, благодаря чему обеспечивается доступ ко всем внутренним элементам и узлам.
2. Фильтр с сеткой. За счёт маленьких ячеек обеспечивается задержка пыли, а также крупных частичек. Этот элемент лучше чистить еженедельно, дабы обеспечить качественное функционирование бытового прибора.
3. Испаритель, теплообменник. Звено используется для охлаждения воздушных масс до момента направления в помещение.
4. Жалюзи с горизонтально ориентированными ламелями. С их помощью пользователь может корректировать направленность воздуха. Положение можно регулировать самостоятельно, либо же использовать автоматический режим работы для установки колебательных движений. Такой подход позволит равномерно распределять воздушные потоки по комнате.
5. Панель индикации. На ней отображается служебная информация о режиме, в котором работает климатический прибор. Практически все бытовые кондиционеры оснащаются индикаторными панелями, даже недорогие.
6. Фильтр тонкой очистки. Речь идёт об угольной системе очистки, с помощью которых удается эффективно избавиться от неприятных запахов, пыли. Существуют также и антибактериальные фильтры.
7. Тангенциальный вентилятор. В кондиционере мульти сплит системы обеспечивают постоянную и эффективную циркуляцию воздуха внутри комнаты.
8. Вертикальные жалюзи – корректируют объём подводимого воздуха.

На задней части климатического устройства принято располагать трубки, по которым движется фреон, а также электрические платы и микропроцессор.

Выяснив, что включает в себя кондиционер, можно остановиться подробнее на принципе работы климатического аппарата.

При нагревании жидкость превращается в пар, при этом она активно впитывает тепло из поверхности, на которой находилась. Обратный процесс имеет место быть при выпадении конденсата. Данный принцип положен в основу современных систем кондиционирования.

Принцип работы сплит системы построен на переносе тепла. Поскольку речь идёт об энергии, то она не может возникать или исчезать из ничего. В качестве вещества для транспортировки применяют фреон, поскольку это основной хладагент в современных климатических агрегатах.

При охлаждении фреона происходит его испарение. В выносном блоке проходят конденсация хладагента. Если установить кондиционер мультисплит на обогрев комнат, все процессы будут протекать в обратном порядке.

Если рассматривать технические данные бытовых сплит-систем, то они формируются посредством сложения номинальной мощности прибора, который может включаться как на обогрев, так и охлаждение помещения. Специалисты акцентируют внимание на то, что кондиционеры мульти сплит системы прекрасно работают в период межсезонья, но их настоятельно не рекомендуется эксплуатировать при морозе.

Помимо всего прочего учитывается мощность потребления, объём расхода воздушных масс, уровень шума (оптимальное значение – до 34 дБ). В расход нужно брать значение шума, как при минимальных, так и максимальных оборотах изделия. Для квартиры подбирается агрегат и с учётом хладагента, которым зачастую выступает фреон.

Если внешний блок соединен с одним внутренним, эта конструкция называется моносплит-системой. При наличии нескольких внутренних блоков (до семи) с одним внешним — мультисплит-системой. Рассмотрим, как устроена сплит система, а также плюсы и минусы сплит систем для охлаждения воздуха.

В устройство внешнего блока сплит системы входят компрессор и механизмы для подачи, очистки, нагревания воздуха и других функций, которые зависят от типа сплит-системы. Наружный блок сплит системы, как правило, монтируют на кронштейны, закрепленные на наружной стене дома, однако он может быть установлен на чердаке, в подвале и других местах, с тем чтобы обеспечить поступление в конденсатор более холодного воздуха.

Через отверстие в стене диаметром 40—60 мм внешний блок связывают с внутренним. После прокладки коммуникаций (это медные трубки, покрытые термо-флексом, пластиковая дренажная трубка и электрокабель, вместе образующие фреоновую трассу) отверстие герметизируют.

В устройство внутреннего блока сплит системы входят теплообменник и роторный вентилятор. Поскольку все комплектующие, способные производить шум, перенесены во внешний блок, внутренний функционирует почти бесшумно (24—26 дБ).

Кроме того, это позволяет придать компактность внутреннему блоку и органично вписать устройство в интерьер, тем более что его дизайн можно подобрать практически под любое оформление помещения.

Кроме основных функций, сплит-системы могут выполнять и добавочные, среди которых таймер, дистанционное управление (пульт с дисплеем), различные фильтры, подогрев воздуха.

Все перечисленное — безусловные плюсы сплит-систем, недостатками же сплит систем являются высокая стоимость агрегата; невозможность самостоятельного монтажа (за это придется заплатить отдельно); отсутствие подачи свежего воздуха (даже самые мощные системы обеспечивают всего лишь 10% свежего воздуха).

Сплит-системы эффективно работают на площади от 15 до 140 м2.

Они производятся в нескольких модификациях:

• настенные мощностью 1,5—5 кВт;
• напольно-потолочные мощностью 4—9 кВт;
• колонные мощностью 4—14,5 кВт;
• кассетные мощностью 5—15 кВт;
• многозональные.

В быту обычно используют настенные сплит-системы, остальные относятся к полупромышленным и промышленным системам кондиционирования.

Внешний вид и «внутреннее пространство» ничем не отличается от аналогов. Свинтив защитный «короб», видим:

• холодильный контур (конденсатор, теплообменник и трубка) – отвечает за транспортировку воздушной смеси в помещение;
• вентилятор конденсатора – обеспечивает циркуляцию воздуха через теплообменник;
• защитная оболочка – препятствует повреждению периферийных комплектующих, осадки также не страшны;
• устройство управления – координирует работу сплит-системы.

Схема работы и структурные компоненты кассетного кондиционера

Холодильные контуры внутреннего и внешнего блоков объединены фреоновыми коммуникациями. Таким образом создается закрытый контур вентилируемой системы.

Принцип работы сплит системы следующий:

• на хладагент (фреон), находящийся во внутреннем блоке, воздействует теплый воздух помещения, в результате чего он переходит в газообразное состояние, при этом давление на него возрастает;
• фреон перемещается в устройство наружного блока сплит системы, в котором давление еще выше, что приводит к повышению температуры конденсации газа и повышению КПД всего устройства. Здесь хладагент конденсируется, передавая тепловую энергию внешней среде;
• Следующий этап того, как работает сплит система, — возвращение фреона уже в жидком состоянии во внутренний блок;
• начинается новый цикл.

Если сплит-система не только охлаждает воздух, но и может его подогревать, то при включении функции нагрева фреон будет переходить в газообразное состояние во внешнем блоке, а во внутреннем — конденсироваться.

Для размещения устройства наружного блока сплит системы, также как и для внутреннего блока, необходимо подобрать оптимальное место в помещении, имея в виду следующее:

• внешний блок, который будет выделять тепло, нельзя устанавливать в маленьких закрытых и не вентилирующихся комнатах;
• внешний блок надо прикреплять к капитальной стене. При монтаже его на крыше укладка мягкой кровли на нее исключена;
• настенно-потолочный внутренний блок монтируют на ровную поверхность, размеры которой больше габаритов устройства;
• для кассетных кондиционеров под подвесным потолком следует предусмотреть достаточное по своему размеру пространство;
• дренажный шланг должен иметь наклон в направлении слива не менее чем 1—2°.

Сплит-системы Ballu

Преимущества и недостатки сплит-систем

• внешний блок, в котором находится компрессор, располагается вне помещения, что обеспечивает изоляцию от исходящих шумов;

• большой ассортимент моделей, обладающих разными наборами функций, даёт возможность выбрать наиболее подходящий вариант оборудования;

• лаконичный дизайн внутреннего блока, вписывающегося в любой интерьер;

• возможность энергосбережения путём использования ночного режима работы;

• доступная цена.

Приобретая кондиционер, стоит учесть его недостатки. В сплит системах место крепления блоков ограничено. Расстояние между двумя корпусами не должно превышать 5-10 метров. А по поводу сквозняков беспокоиться не нужно. Ранее существовавшая проблема теперь устранена благодаря оснащению оборудования высокочувствительным датчиком движения.

• Возможность поддержания температуры в заданном диапазоне;
• Создание комфортного микроклимата;
• Снижение уровня потребляемой электроэнергии. Специалисты свидетельствуют о возможности снижения расходов на 30%;
• Снижение уровня шума, создаваемого климатическим оборудованием;
• Эксплуатация в мороз;
• Удобство управления. Обслуживание сплит-систем не вызывает особых трудностей.

К недостаткам следует отнести высокую стоимость по сравнению с обычным кондиционером. Иногда цена может отличаться в 1,5÷2 раза. Кроме того устройства чувствительны к скачкам напряжения. Если оборудование будет подключено без стабилизатора напряжения, велика вероятность его преждевременного выхода из строя.

Обзор основных моделей и производителей сплит-систем

При установке необходимо учитывать технические характеристики и рекомендуемые перепады высот и расстояния между наружным и внутренним блоками. Во внутреннем блоке размещается минимум элементов холодильного контура и других элементов, исходя из того что внутренний блок устанавливается внутри помещения, где находятся люди и шум от работы такого кондиционера должен быть минимальным.

Поэтому в корпусе канального внутреннего блока располагается как можно меньше элементов — это теплообменник испарителя и вентилятор, который обдувает этот теплообменник. Также в нем могут быть расположены: воздушный фильтр грубой очистки, один или несколько датчиков температуры, блок приема сигнала управления от инфракрасного пульта управления (для некоторых моделей как опция).

Основные преимущества:

• установка одного внутреннего блока может обеспечить подготовку воздуха в нескольких помещениях;
• возможен подмес свежего воздуха, что позволяет обеспечить приток воздуха, обогащённого кислородом;
• скрытая установка всего оборудования, подводящих и отводящих воздуховодов, что никак не влияет на внешний интерьер помещения;
• управление работой возможно как с помощью проводного, так и с помощью инфракрасного пульта управления.

 Отрицательные аспекты:

• если один внутренний блок обеспечивает обработку воздуха в нескольких помещениях, то во всех помещениях будет поддерживаться одна и та же температура. Это не всегда удобно;
• использование возможно только для помещений с высокими потолками;
• сложный подбор, расчет и разводка воздуховодов по помещениям. Не следует доверять такие работы неквалифицированным специалистам.

• компрессора;

• катушки-конденсатора;

• катушки расширения (капиллярной трубки).

• охлаждающий змеевик;

• воздушный фильтр;

• вентилятор.

Оба корпуса соединяются между собой фреоновой магистралью и электрическим проводом. Из внутреннего блока предусматривается вывод дренажной трубки.

Принцип работы сплит-системы основан на взаимодействии двух блоков: наружного, осуществляющего конденсацию воздуха, и внутреннего, испаряющего фреон. При использовании кондиционера для обогрева помещения функционал блоков меняется (внешняя часть испаряет фреон, внутренняя – конденсирует подающий поток).

• Настенные модели – чаще устанавливаются в жилых квартирах и домах, а также небольших офисных помещениях.

• Канальные кондиционеры применяются для охлаждения крупногабаритных квартир. Поток воздуха перенаправляется одновременно по нескольким комнатам (до 5) с помощью системы трубок, вмонтированных в потолочном пространстве.

• Кассетный вид предназначен для кондиционирования воздуха в больших залах и помещениях. Монтаж коммуникаций выполняется в пространстве между потолком и подвесной потолочной конструкцией. Охлаждение осуществляется одновременно в 4-х направлениях.

• Потолочные и напольные кондиционеры подходят для просторных помещений, где нет технической возможности устанавливать другие виды оборудования. Чаще их монтируют в зданиях с большой площадью остекления и при наличии большого количества дверей. Холодный поток эффективно отсекает тёплые массы, проникающие с улицы. В зимнее время устройство используется для обогрева помещения и создания тепловой завесы со стороны больших окон и дверей.

• Колонные кондиционеры пригодны к эксплуатации в общественных местах: музеях, кинотеатрах, гостиницах и т. п. Основное преимущество – быстрое охлаждение большой площади. Существенным недостатком являются габариты.

• доступная цена.

Наружная часть имеет большую мощность, к ней могут подключаться внутренние блоки разных видов: настенные, потолочные, кассетные и др. Такие кондиционеры способны регулировать микроклимат в здании, площадь которого составляет до 680 м2. Монтажом мульти-сплит-системы занимаются квалифицированные работники.

• назначение – только охлаждение или в сочетании с обогревом;

• функции устройства;

• особенности обслуживания;

• наличие теплоизлучающих приборов в помещении (они требуют увеличения мощности на 30%);

• количество фильтрующих элементов и порядок их замены (обслуживания).

После выбора подходящего варианта стоит внимательно осмотреть корпуса на предмет отсутствия деформаций. Также рекомендуется проверить комплектацию и уточнить, какие расходные материалы понадобятся для установки сплит-системы. В заключении проверяется правильность заполнения гарантийного талона и прочей документации.

Отдав излишек тепла в окружающее пространство, фреон конденсируется и поступает на дроссельный вентиль, а затем испаряется в теплообменнике внутреннего блока кондиционера. Это способствует снижению его температуры, и он начинает забирать тепло у воздуха, находящегося внутри помещения и поступает на вход компрессора. Цикл повторяется.

Специальный дроссельный вентиль позволяет изменить расход рабочего тела. Меняя его положение можно отрегулировать холодопроизводительность кондиционера.

Внутренний блок

Сплит-система кондиционирования для квартиры должна в среднем иметь мощность, на порядок меньше ее площади. Если окна комнаты выходят на солнечную сторону, полученное значение следует обязательно умножить на 1,1÷1,3. Если климатическое оборудование состоит из нескольких внутренних блоков, следует убедиться, что наружный модуль будет способен ее поддержать.

Отдельного внимания заслуживает компания-производитель. Предпочтение стоит отдать проверенному товарному знаку, под которым традиционно изготавливается продукция высокого качества.

Стоит проконтролировать заявляемый производителями максимальный и минимальный уровень шума, создаваемый системой в процессе эксплуатации, а также температурный диапазон, при котором техника будет исправно функционировать.

Если стоимость сплит-системы имеет принципиальное значение, то снизить затраты можно путем выбора устройства с оптимальным набором функций. Чем меньше дополнительных функций, тем дешевле обойдется климатическое оборудование.

Купить инверторную сплит-систему стоит для спальни или детской комнаты, так как в процессе работы они создают минимум шума (около 20 дБ). Она способна сохранить свою работоспособность при отрицательной температуре, в том силе при -20°С. Особое конструктивное исполнение, отсутствие резкого запуска и неожиданной установки позволяет добиться более длительного срока службы устройства по сравнению с другими моделями климатического оборудования. Цена инверторной сплит-системы всегда выше, чем обычной.

Холодильная сплит-система включает наружный и внутренний блок, соединенный между собой специальным трубопроводом. Могут работать в широком температурном диапазоне. Большинство моделей эксплуатируются в температурном интервале от -25°до 10°С. Требования к температуре воздуха снаружи не устанавливаются.

Потолочные

Чтобы оборудование могло эффективно справляться с поставленными задачами, температура воздуха снаружи должна быть достаточной для закипания фреона. Чем холоднее будет снаружи, тем сложнее будет выработать тепло. В результате снижается производительность оборудования. На теплообменнике внешнего устройства образуется конденсат. В картере компрессора застывает масло, что увеличивает нагрузку в момент запуска системы.

Решить подобную проблему позволяет специальный блок, предназначенный для подогрева масла, а также использование специального хладагента.

Сплит-системы Ballu

Оборудование, относящееся к бюджетному классу. Семья с любым уровнем достатка может приобрести сплит-систему Electrolux с подходящими функциональными возможностями. В процессе работы такое оборудование может создавать немного больше шума, по сравнению с более дорогостоящими аналогами. Благодаря сравнительно простому конструктивному исполнению разобраться с порядком управления сплит-системой Электролюкс несложно.

Компания, предлагающая технику премиум-класса. Все модели отличаются высоким качеством сборки и надежностью. Можно выбрать климатическое оборудование для установки в жилом доме и производственном помещении. С помощью функции Intelligent Eye несложно создать микроклимат внутри здания.

Сплит-системы Daikin представлены в большом ассортименте. Отличаются удобством установки, последующего обслуживания и экологичностью. В современных моделях вместо фреона используется другой хладагент.

Популярный товарный знак, под которым в Малайзии выпускается надежная бытовая техника. Для комплектации предлагаемого климатического оборудования используются надежные фильтры и высокоэффективные очистители воздуха. Благодаря удобству управлению и простоте монтажа, сплит-систем Panasonic пользуются устойчивым покупательским спросом.

Популярный производитель, предлагающий современное климатическое оборудование. Инновационный подход позволяет гарантировать высокую энергоэффективность предлагаемой продукции, низкий уровень создаваемого шума и широкие функциональные возможности, благодаря которым намного прощу создавать комфортные условия внутри любого помещения. Отличаются оптимальным соотношением цена/качества.

Изображение	Модель	Характеристики	Средняя цена, руб.
	Daikin FTXB35C / RXB35C	Настенная инверторная модель, подходящая для обогрева помещения площадью менее 35 квадратов.Три скорости. Мощность 3,3кВт.	44 900
	Mitsubishi Electric MSZ-FH25VE / MUZ-FH25VE	Дезодорирующий и плазменный фильтр. Пять режимов. Для обогрева 20 квадратов. Индикатор температуры.	111 000
	BALLU BSW-07HN1/OL/15Y	Настенная модель. Фильтр с витамином С. Таймер включении / выключения.	16 000
	LG S09SWC	Инверторная настенная модель. Позволяет регулировать температуру в диапазоне 16÷30°С. Уровень создаваемого шума 19 дБ.	32 000
	Mitsubishi Heavy Industries SRK-25ZM-S	Работа в режиме обогрева и охлаждения. Установка таймера на неделю.	20 000
	Daikin FTXG20L	Регулирование уровня создаваемого шума, в том числе до 3 дБ.	89 500
	Panasonic CS-E7RKDW/CU-E7RKD	Охлаждаемая площадь до 21 квадрата. Шум 21 дБ. Функция осушения.	37 000

• холодильный контур (теплообменник и испаритель) – отвечает за отвод теплого воздуха наружу;
• центробежный вентилятор – организует циркуляцию воздуха через теплообменник и фильтр;
• фильтровальная установка – занимается очисткой поступающей смеси;
• система воздухораспределения – регулирует направление потока охлажденного воздуха.

• В стене высверливают отверстие для проводки коммуникаций;
• С помощью специальных кронштейнов крепят наружный блок на внешней стороне стены;
• Если есть необходимость, в межпотолочном пространстве прокладывают воздуховоды;
• Крепят внутренний блок устройства кондиционирования, согласно инструкции;
• Выполняют подключение к электрической сети.

1. Монтаж наружного и внутреннего блоков.
2. Прокладка воздуховодных магистралей и налаживание электропитания устройства.
3. Установка управляющего щитка (в случае промышленного использования).
4. Тестовый запуск и «подгонка».

Почему стоит выбирать сплит-систему?

Например, у MITSUBISHI ELECTRIC серия СИТИ МУЛЬТИ рассчитана на 16 внутренних модулей различных типов и совершенно разной мощности. Эти инверторные системы с переменной производительностью оснащены специальным терморегулирующим клапаном, который меняет мощность блока в зависимости от нагрузки и тем самым регулируют расход фреона. Температура поддерживается за счет этого более точно и не происходит никаких перепадов.

Внутренние блоки системы кондиционирования по типу мульти-сплит, как у MITSUBISHI ELECTRIC, могут работать в разных режимах одновременно. Это обеспечивает BC-контроллер, распределяющий фреон между блоками и разделяющий его с помощью сепаратора на пар и жидкость высокого давления. Благодаря этому сепаратору устройство данной системы кондиционирования воздуха упрощается – присоединение блоков к контроллеру осуществляется всего двумя трубками.

Как правило, у простых мульти-сплит систем наружные и внутренние блоки соединяются линейно, то есть на каждый комнатный модуль нужна отдельная трасса. У многозональных от внешнего блока отходит лишь одна пара трубок, которая потом разветвляется по древовидному принципу с помощью рефнетов.

• длина единой системы трубопровода доходит до 100 м и даже более, перепады высот между блоками – до 50 м, что позволяет размещать наружный модуль в любом удобном месте;
• количество внутренних блоков, соединяемых с одним внешним, доходит до нескольких десятков, при этом производительность последнего может быть на 30% меньше суммарной производительности первых;
• управление может осуществляться как с индивидуальных пультов ДУ, так и с центрального стационарного пульта или компьютера – специальное программное обеспечение дает возможность объединить компьютерную сеть с кондиционерной сетью и управлять каждым кондиционером с персонального компьютера в разных зонах здания.

Разницы между понятиями VRF-системы кондиционирования и VRV практически нет. Изначально создание такой системы принадлежит компании DAIKIN, поэтому остальные производители применяют другую аббревиатуру, что не меняет смысл. Просто разные производители наделяют разными техническими возможностями выпускаемую технику (длина трассы, возможность рекуперации и т.д.)

Наружный блок некоторых VRV-систем кондиционирования может быть похож на полупромышленный двухвентиляторный блок или иметь более серьезную конструкцию, как на картинке.

Минусом кондиционирования с помощью VRV-системы можно считать заметный шум, издаваемый клапаном расхода. Его стараются спрятать в подсобном помещении или подвесном потолке. Также существуют устройства с выносным клапаном.

1. Внешний и наружный блок должны быть осмотрены на предмет различных деформаций;
2. В коробке должен быть стандартный набор креплений и проводов;
3. Нужно проверить наличие пульта управления;
4. Проследить за правильностью заполнения гарантийного талона.

Особенности монтажных работ, практическое использование

Кондиционирование больших помещений требует стационарного щитка соответствующих габаритов (здесь не обойтись переносным пультом).

Главное предназначение устройства полупромышленного класса – поддержание температурного режима в помещениях с большой квадратурой. Оптимально использовать кассетную разновидность в:

• торговых центрах;
• общепите;
• галерейных и музейных комплексах;
• промышленных предприятиях (цехах).

Декоративная панель прекрасно дополнит любой интерьер

Более продвинутые системы способны ионизировать и увлажнять воздух внутри помещения.

Монтаж данного вида кондиционеров считается сложным ввиду наличия двух блоков. Если знаний относительно установки кондиционирующих устройств нет, работу лучше доверить профессионалам.

Весь процесс разделён на этапы, которые выполняются в такой последовательности.

1. Оборудование распаковывается, производится осмотр комплектации. Изучается инструкция, прилагаемая к кондиционеру. В пунктах о монтаже производитель указывает на важные моменты и особенности крепления некоторых элементов.

2. В помещении определяется стена, на которую со стороны улицы планируется фиксация внешнего блока. Исследуется тип материалов, из которых возведено здание.

3. В намеченном месте стены проделываются отверстия под коммуникации.

4. Со стороны фасада вначале крепятся специальные кронштейны, после чего на них устанавливается внешний блок.

5. Фиксацию внутреннего блока осуществляют внутри помещения на расстоянии от внешнего устройства, не превышающем 10 м (показатель ограничений указывается в инструкции).

6. Два блока соединяют фреоновой магистралью с герметичной стыковкой с входами в корпуса.

7. Подключение электрической проводки.

8. Тестовый запуск кондиционера и проверка функций, заявленных производителем.

Гарантом качественной работы является место покупки техники и репутация производителя.

Обзор основных моделей и производителей сплит-систем

Признанными гуру в производстве кассетных кондиционеров считаются компании Daikin, Mitsubishi и General Fujitsu:

• AUYG18LVLB/AOYG18LALL от Fujitsu отличается улучшенными лопастями турбовентилятора, малыми габаритами и низким уровнем шума. Предназначен не только для жилых домов, но и для офиса. На гладкой поверхности виден ценник (около 100 тыс. рублей).
• Mitsubishi Heavy FDTC25VF – инверторное устройство со встроенной дренажной помпой, которая поднимает конденсат над уровнем потолка. Портативный пульт служит для управления сложной системой кондиционирования, присутствует функция автоматического перезапуска. Финальная стоимость – чуть больше 90 тыс. рублей.
• Daikin FСQN125 /RQ125 – полупромышленных кондиционер кассетного типа, который отличает стильным дизайном декоративной панели. Помимо внешнего вида, модель обладает прекрасными акустическими характеристиками, предусмотрено 3 схемы автосвинга. Стоимость кондиционера колеблется в пределах 110 тыс. рублей.

Среди бюджетных производителей популярны: General Climate, Ballu и Midea.

Кассетный кондиционер относится к полупромышленному типу устройств, отличается необычной компоновкой и расположением функциональных блоков. Принцип работы и этапы установки идентичны собратьям по кондиционированию воздуха в помещении.
