Солнечный коллектор из пластиковых бутылок пошаговое руководство по сборке гелио-прибора

Где и как разместить генератор?

Солнечный генератор представляет собой комплекс фотоэлектрических полупроводниковых элементов, напрямую преобразующих энергию солнца в электрическую.

Кванты вырабатываемого лучами света при попадании на фотопластину выбивают электрон с заключительной атомной орбиты рабочего элемента. Этот эффект создает множество свободных электронов, которые и образуют непрерывный поток электрического тока.

В качестве действующего материала используют кремний. Он отличается высокой эффективностью и обеспечивает коэффициент фотоэлектрического преобразования в обычном режиме на уровне 20%, а при благоприятных условиях – до 25%.

На одну сторону пластины кремния наносят тонкое покрытие из пассивных химических элементов – бора или фосфора. Именно на этой поверхности в результате интенсивного воздействия солнечных лучей происходит активное высвобождение электронов. Фосфорная пленка надежно удерживает их в одном месте и не позволяет разлетаться.

На самой рабочей пластине располагаются металлические «дорожки». На них строятся свободные электроны, создавая таким образом, упорядоченное движение, то есть, электрический ток.

К минусам пластин относят только сложность и затратность процесса очистки самого кремния, и, чтобы избежать этих проблем, активно осваивают использование альтернатив в виде галлия, кадмия, индия и различных соединений меди. Однако пока что реальных конкурентов у кремниевых элементов еще нет.

Место установки солнечного генератора выбирают очень внимательно и без спешки. Пластины, принимающие свет, обязательно размещают под наклоном, чтобы лучи не «падали» на поверхность перпендикулярно, а как бы аккуратно «стекали» по ней.

В идеале конструкцию располагают так, чтобы оставалась возможность в случае надобности корректировать угол наклона, таким способом, «улавливая» максимальное количество солнца.

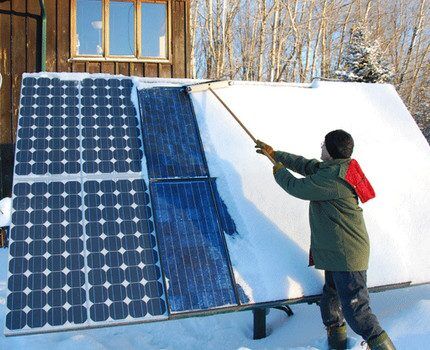

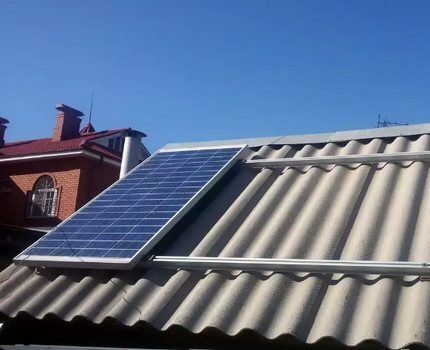

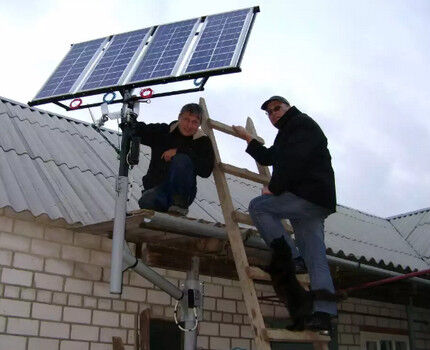

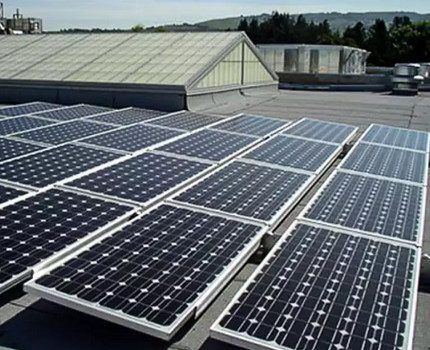

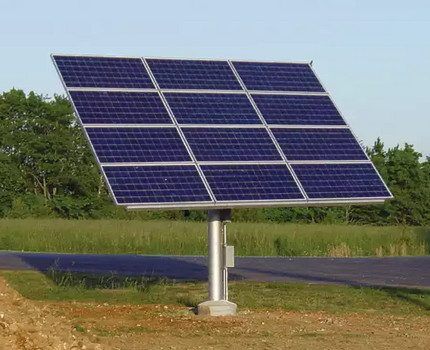

Вполне допустимо поставить гелиосистему из солнечных батарей на земле, но чаще всего для размещения выбирают крышу дома или подсобного помещения, а именно ту ее часть, что выходит на самую освященную, преимущественно южную сторону участка.

Очень важно, чтобы рядом не было высоких зданий и мощных, раскидистых деревьев. Находясь в непосредственной близости, они создают тень и мешают полноценной работе агрегата.

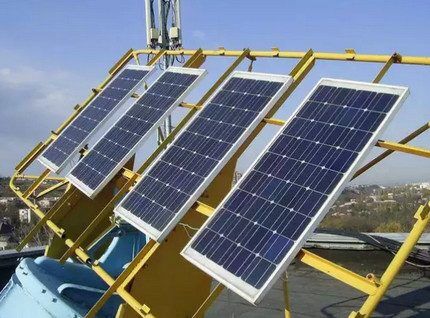

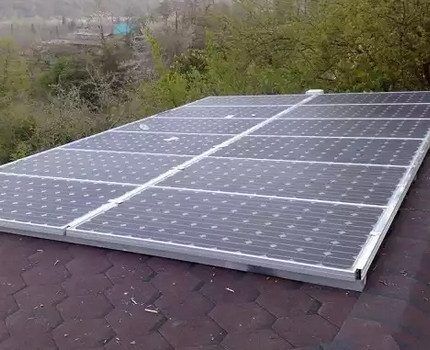

Средне-оптимальным для установки солнечного генератора считают уровень угла наклона крыши в 45⁰. При таком расположении фотоэлементы поглощают солнечный поток очень эффективно и выдают необходимый для корректного обеспечения жизнедеятельности дома объем энергии.

Для европейской части государств СНГ действуют несколько другие показатели. Профессионалы рекомендуют брать за основу угол стационарного наклона в 50-60⁰, а в подвижных конструкциях во время зимнего сезона располагать батареи под углом 70⁰ к горизонту.

Летом же менять положение и наклонять фотоэлементы под углом 30⁰.

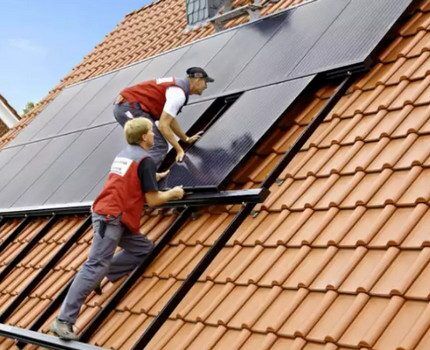

Непосредственно перед монтажом крышу дополнительно укрепляют и оснащают специальными прочными опорниками, так как далеко не всякая конструкция обладает способностью выдержать полный вес оборудования для преобразования солнечной энергии.

В некоторых случаях под кровлей ставят усиленные стропила, предохраняющие крышу от обрушения, потенциально возможного из-за повышенной нагрузки, существенно возрастающей в зимний сезон, когда на кровельной поверхности скапливается снег.

Для запуска в работу гелиосистеме потребуются аккумуляторы, инвертор и контроллер заряда. О правилах подбора устройств и их включения в цепь узнаете из рекомендованных нами статей.

Завершающий этап работы

Схема циркуляции теплоносителя

Первый этап – установка накопителя и аванкамеры.
Упомянутые агрегаты размещаются на чердаке дома. Убедитесь, что потолок в месте установки сможет выдержать вес емкостей с водой.
Установите аванкамеру рядом с накопителем. Сделайте это так, чтобы уровень жидкости в аванкамере был выше уровня воды в накопительной емкости примерно на 100 см.

Второй этап – выбор места для установки солнечного обогревателя.
Агрегат закрепляется на южной стене строения. Важно выдержать правильный уклон обогревателя к горизонту. Оптимальным считается значение в 45 градусов. Коллектор необходимо прикрепить к дому так, чтобы солнечные панели выглядели как продолжение кровли.

Третий этап – соединение отдельных элементов.
Для выполнения этой задачи вам нужно купить дюймовые и полудюймовые стальные трубы. Полудюймовые вы будете использовать для соединения высоконапорных элементов системы – от места ввода воды до аванкамеры. Дюймовые трубы применяются в низконапорной части.

Предварительно трубы необходимо покрасить в белый или другой светлый цвет. Поверх краски закрепляется слой теплоизоляционно го материала. В данном случае оптимально подойдет поролон. Поверх утеплителя наматывается слой полиэтилена, а затем тканой ленты. В завершении трубы снова окрашиваются в белый цвет.

Четвертый этап – заполнение системы жидкостью.
Воду нужно подавать через специальные дренажные вентили, установленные внизу радиаторов. Это позволит избежать образования воздушных заторов. Когда из дренажа начнет течь вода, операцию можно считать завершенной.

Пятый этап – подключение аванкамеры.
Данный агрегат необходимо подключить к водопроводному вводу. После подсоединения следует открыть расходный вентиль. Вы увидите, что количество воды в аванкамере начнет уменьшаться.

Ночью температура воздуха становится ниже температуры подогретой воды. В подобных условиях коллектор начнет обогревать окружающую среду и в целом работать в обратном режиме. Чтобы этого избежать, система комплектуется вентилем, позволяющим предупреждать возможность обратной циркуляции. Достаточно будет попросту перекрыть этот вентиль вечером, и энергия сохранится в системе.

При недостаточно высокой теплопроводности коллектора ее можно повысить путем добавления секций.
Конструкция позволит вам сделать это безо всяких затруднений.

Таким образом, в самостоятельной сборке солнечного обогревателя нет ничего сложного. Больших денежных вложений такая работа тоже не требует, однако настоятельно рекомендуется покупать только высококачественн ые материалы от известных производителей. Подойдите к работе с максимальной ответственностью, не нарушайте приведенные рекомендации, и вы получите отличный источник тепла и горячей воды, работающий на бесплатной энергии. Удачной работы!

Использовать бесплатную солнечную энергию для отопления и горячего водоснабжения дома довольно заманчиво. Сделать это можно с помощью гелиоустановки, главным элементом которой является солнечный коллектор. Но одним из сдерживающих факторов использования гелиоустановок является их относительно большая стоимость.

Солнечные коллекторы представляют собой теплообменники, которые улавливают энергию Солнца и превращают ее, в зависимости от их вида, в тепловую энергию жидкости или воздуха, циркулирующих в них. Нагретые в коллекторе жидкость или воздух используются для горячего водоснабжения или отопления дома напрямую или через дополнительные теплообменники, например, через бойлеры косвенного нагрева.

Для изготовления генератора, состоящего из комплекта солнечных батарей, требуются такие инструменты и материалы, как:

• модули для преобразования солнечных лучей в энергию;
• алюминиевые уголки;
• деревянные рейки;
• листы ДСП;
• прозрачный элемент (стекло, плексиглас, оргстекло, поликарбонат) для создания защиты для пластин кремния;
• саморезы и шурупы разных размеров;
• плотный поролон толщиной 1,5-2,5 мм;
• качественный герметик;
• диоды, клеммы и провода;
• шуруповерт либо набор отверток;
• паяльник;
• ножовка по дереву и металлу (либо болгарка).

В каком объеме понадобятся материалы, будет напрямую зависеть от запланированного размера генератора. Масштабная работа повлечет за собой дополнительные расходы, но в любом случае обойдется дешевле, чем покупной модуль.

Для конечного тестирования собранного агрегата используют амперметр. Он позволяет зафиксировать реальное КПД установки и помогает определить фактическую отдачу.

Если тест показал, что батарея полностью работоспособна, ее герметизируют специальным силиконовым герметиком или более дорогим и прочным эпоксидным компаундом.

Работа предусматривает два способа проведения:

1. Полная заливка – когда всю поверхность покрывают герметическим составом.
2. Частичная обработка – когда герметик наносят только на крайние элементы и пустое пространство между элементами.

Первый вариант считается более надежным и обеспечивает системе полноценную защиту от воздействия внешних факторов. Фотоэлементы четко фиксируются на своих местах и корректно работают с максимальной отдачей.

Когда заливка осуществлена, герметику дают «схватиться». Затем прикрывают прозрачным элементом и плотно прижимают к пластинам.

Потом на поверхности размещают груз, который воздействует на слои и выдавливает из них пузырьки воздуха. Готовый генератор тестируют еще раз и окончательно монтируют на заранее подготовленное место.

Установка кремниевых фотоэлементов

Мероприятия по созданию своими руками солнечного генератора начинают с выбора типа фотоэлектрического кремниевого преобразователя.

Эти составляющие бывают трех видов:

• аморфные;
• монокристаллические;
• поликристаллические.

Каждый вариант имеет свои достоинства и недостатки, а выбор в пользу любого из них делают, исходя из объема средств, выделенных на покупку всех компонентов системы.

Аморфные модули состоят не из кристаллического кремния, а из его производных (силан или кремниеводород). Путем напыления в вакууме, их тончайшим слоем наносят на высококачественную металлическую фольгу, стекло или пластик.

Готовые изделия имеют блеклый, размыто-серый оттенок. Видимые кристаллы кремния на поверхности не наблюдаются. Основным достоинством гибких солнечных батарей считается доступная цена, однако, КПД их очень невелико и колеблется в диапазоне 6-10%.

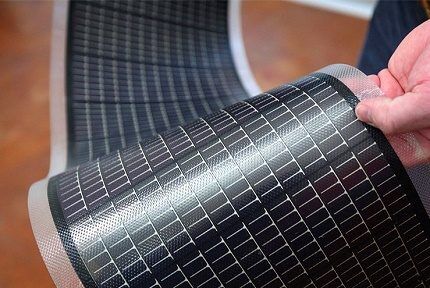

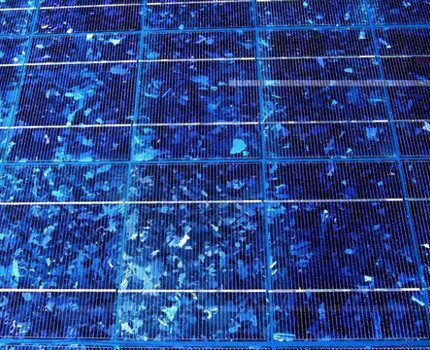

Поликристаллические солнечные батареи производят при постепенном очень медленном охлаждении кремниевого расплава. Получившиеся изделия отличаются насыщенным синим цветом, имеют поверхность с четко выраженным рисунком, напоминающим морозный узор, и проявляют эффективность в районе 14-18%.

Дать более высокую КПД-производительность мешают наличествующие внутри материала области, отделенные от общей структуры зернистыми границами.

Монокристаллические модули характеризуются плотным темным цветом и состоят из цельных кристаллов кремния. Их эффективность превышает показатели прочих элементов и составляет 18-22% (при благоприятных условиях – до 25%).

Еще одним достоинством считается впечатляющий срок службы – по заявлению производителей свыше 25 лет. Однако, при продолжительном использовании КПД монокристаллов падает и спустя 10-12 лет фотоотдача уже составляет не более 13-17%.

Для создания солнечного генератора дома своими руками преимущественно берут поли- и монокристаллические пластины различных габаритов. Их приобретают в популярных интернет-магазинах, в том числе на eBay или Алиэкспресс.

Из-за того, что фотоэлементы ценятся довольно высоко, многие поставщики предлагают покупателям продукцию группы B, то есть пригодные к полноценной эксплуатации фрагменты с небольшим дефектом. Их стоимость отличается от стандартной цены на 40-60%, благодаря чему сбор генератора обходится в разумную цену, не слишком бьющую по карману.

Основные критерии выбора прозрачного элемента для создания генератора:

• способность к поглощению ИК-излучения;
• уровень преломления солнечного света.

Чем ниже показатель преломления, тем выше КПД продемонстрируют кремниевые пластины. Наиболее низким коэффициентом светоотражения обладают плексиглас и оргстекло. Поликарбонат тоже имеет далеко не лучшие показатели.

Для создания каркасных конструкций под домашние гелиосистемы рекомендуется по возможности использовать антибликовое прозрачное стекло или специальный вид поликарбоната с антиконденсатным покрытием, обеспечивающим необходимый уровень термической защиты.

Самыми лучшими характеристиками в плане поглощения ИК-излучения обладают прочное  термопоглащающее оргстекло и стекло с опцией ИК-поглощения. У простого стекла эти показатели значительно ниже. От эффективности ИК-поглощения зависит, будут ли греться в процессе эксплуатации кремниевые пластины или нет.

Если нагрев окажется минимальным, фотоэлементы прослужат долго и обеспечат стабильную отдачу. Перегрев пластин приведет к перебоям в работе и быстрому выходу из строя отдельных фрагментов системы или всего комплекса.

Непосредственно перед установкой защитные стекла, уложенные в алюминиевые рамы, хорошо очищают от пыли и обезжиривают спиртосодержащим составом.

Купленные фотоэлементы ровно располагают на разметочной подложке на расстоянии 3-5 миллиметров друг от друга и делают маркировку углов общей конструкции.  Затем приступают к пропайке элементов – самому важному и трудоемкому отрезку работы по сборке генератора.

Пропайку действующих элементов генератора осуществляют по схеме, в которой « » являются дорожки на внешней стороне, а «-» – каналы, расположенные на изнаночной части пластины.

Для корректного соединения контактов сначала наносят флюс (кислота для паяния) и припой, а потом осуществляют обработку в строгой последовательности сверху вниз. В конце все ряды соединяют между собой.

Следующим шагом делают проклейку фотоэлементов. Для этого в центр каждой пластины из кремния выдавливают немного герметика, образовавшиеся цепочки элементов переворачивают внешней стороной вверх и размещают в строгом соответствии с разметкой, нанесенной ранее.

Аккуратно руками прижимают пластины, фиксируя их на нужном месте. Действуют очень осторожно, стараясь не повредить и не согнуть материал.

Контакты фотоэлементов, расположенных по краям, выводят на отдельную шину (широкий серебряный проводник), как « » и «-». Дополнительно комплекс оснащают блокирующим диодом. Соединяясь с контактами, он не дает аккумуляторам разрядиться через каркасную конструкцию в ночное время суток.

В донной части каркаса проделывают дрелью отверстия, через которые провода выводят наружу. Чтобы они не провисали, используют в работе силиконовый герметик.

Как я сделал солнечный коллектор своими руками: Видео

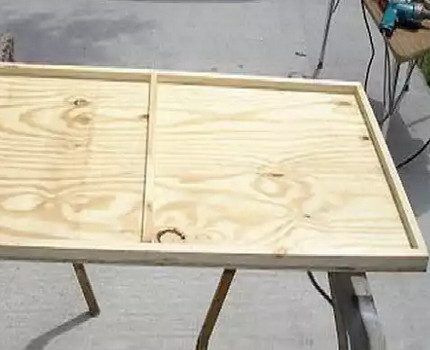

Для изготовления каркаса будущего генератора используют прочные деревянные рейки или алюминиевые уголки. Деревянный вариант считается менее практичным, так как материал требует дополнительной обработки во избежание последующего гниения и расслаивания.

Алюминий имеет гораздо более привлекательные физические характеристики и благодаря своей легкости не оказывает лишней нагрузки на крышу или другую опорную конструкцию, куда планируется установить агрегат.

Кроме того, за счет антикоррозийного покрытия металл не ржавеет, не гниет, не впитывает влагу и легко переносит воздействие любых агрессивных атмосферных проявлений.

Для создания каркасной конструкции из алюминиевых уголков сначала определяют размер будущей панели. При стандартном варианте на один блок используют 36 фотоэлементов размером 81 мм х 150 мм.

Для корректности последующей эксплуатации между фрагментами оставляют небольшой зазор (около 3-5 мм). Это пространство позволяет учесть изменение базовых параметров основы, подвергшейся воздействию атмосферных проявлений. В результате общий размер заготовки составляет 83 мм х 690 мм при ширине уголка каркаса в 35 мм.

После определения размеров из уголков выкраивают необходимые фрагменты и с помощью крепежных элементов собирают их в каркасные рамки. На внутреннюю поверхность конструкции наносят слой силиконового герметика, очень внимательно следя, чтобы не было пропусков и пустот.

От этого зависит целостность, прочность и долговечность монтируемой конструкции. Сверху укладывают защитный прозрачный материал (стекло с антибликовым покрытием, оргстекло либо поликарбонат со специальными параметрами) и надежно крепят его с помощью метизов (по 1 с короткой и по 2 с длинной части рамы и 4 по углам корпуса).

Для работы используют шуруповерт и шурупы подходящего диаметра. В конце прозрачную поверхность аккуратно очищают от пыли и мелкого мусора.

Солнечный коллектор представляет собой устройство, основным функциональным назначением которого является преобразование солнечной энергии в тепловую. В техническом плане он довольно прост. Поэтому с определенным уровнем знаний сделать солнечный коллектор для отопления своими руками не составит большого труда.

Современные гелиосистемы применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию. Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, поставляющих и тепловую энергию и передающих ее потребителю. Основными рабочими органами являются солнечные батареи на фотоэлементах или солнечные коллекторы, об изготовлении которых речь пойдет в этой статье.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью. Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому, использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (кликните для увеличения)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее. В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное отопление все гораздо сложнее, но и диапазон пригодных для пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (для увеличения кликните)

Несмотря на прямую зависимость солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Как протестировать смонтированный агрегат?

Перед тем, как окончательно загерметизировать собранный генератор, его обязательно тестируют, чтобы выявить потенциально возможные в процессе пайки неисправности. Самый разумный вариант – проверять каждый пропаянный ряд отдельно. Так сразу станет понятно, где контакты соединены плохо и требуется повторная обработка.

Для проведения теста используют бытовой амперметр. Замер осуществляют в безоблачный солнечный день в обеденное время (период с 13 до 15 часов). Конструкцию располагают во дворе и устанавливают под соответствующим углом наклона.

К выведенным контактам солнечной батареи подключают амперметр и осуществляют замер тока короткого замыкания. Если прибор показывает результаты выше 4,5 А, система полностью корректна и все соединения пропаяны четко и правильно.

Более низкие данные, появившиеся на дисплее тестера, говорят о нарушениях, которые необходимо отследить и заново перепаять. Традиционно солнечные генераторы, сконструированные своими руками из фотоэлементов с небольшим дефектом (группа B) на тесте демонстрируют цифры от 5 до 10 Ампер.

Агрегаты фабричного производства показывают данные на 10-20% выше. Это объясняется тем, что в производстве используются кремниевые пластины группы А, не имеющие никакого брака в структуре.

Выводы и полезное видео по теме

Особенности и нюансы пропайки фотоэлементов для изготовления своими руками в домашних условиях эффективного солнечного генератора. Подсказки и советы для мастеров, любопытные идеи и личные наработки.

Как правильно протестировать фотоэлемент и замерить его основные параметры. Эта информация пригодится при последующих расчетах точного количества пластин, необходимых для полноценной работы системы.

Полное пошаговое описание процесса сбора солнечной батареи для генератора в домашних условиях. Правила работы, начиная от приобретения нужных элементов и заканчивая общим тестом изготовленного прибора.

Зная об устройстве солнечных генераторов, собрать их дома не составит большого труда. Конечно, работа потребует внимания, аккуратности и скрупулезности, но результат оправдает все финансовые и трудовые затраты. Готовый агрегат в полном объеме обеспечит здание теплом и электроэнергией, создав для проживающих необходимый уровень комфорта.

Сразу замахиваться на крупный проект не стоит. Для начала имеет смысл попробовать свои силы на сборке небольшого агрегата, а затем, полностью овладев всеми нюансами процесса, приступить к сооружению более мощной и масштабной установки.
