Самозажимные клеммники разновидности и особенности использования правила выбора

Классификации и требования ГОСТ

Основная задача, которую решают самозажимные клеммы, – это обеспечение безопасного и надежного соединения проводов между собой. Такой метод соединения частей проводки установлен в правилах создания электрических установок и является одним из самых эффективных. Самозажимные клеммники также широко используются в распределительных коробках.

На сегодняшний день на рынке наиболее широко представлены два вида соединительных клемм: винтовые и самозажимные, к которым относятся и пружинные. Основным производителем клеммников является Германия. Устройства, импортированные из этой страны, обладают оптимальным соотношением цены и качества и пользуются заслуженной популярностью у специалистов.

Винтовой тип клеммников представляет собой изделие с пластиковым корпусом, внутри которого имеется специальная капсула из металла. В этой капсуле сделаны два отверстия, в которые следует вставлять концы проводов, освобожденные от изоляции, чтобы обеспечивалась свободная и стабильная передача тока. Фиксация производится простой отверткой, которой поворачивается винт и прижимает провода друг к другу. Данный тип устройств допускается применять практически в любых электрических цепях.

Винтовые клеммники

Быстрозажимные, или пружинные, устройства представляют собой специальный механизм, состоящий из корпуса, элементов для приложения усилия и управляющего рычага. Как и в случае с винтовыми зажимами, окончания проводов помещаются в специальные отверстия. При этом рычаг управления самозажимного клеммника должен быть установлен в положение открытого соединения.

Такой тип соединительных устройств можно использовать единожды или несколько раз (в зависимости от вида механизма и его надежности). Описываемые изделия считаются самыми эффективными в использовании, поскольку их применение при конструкции электрической цепи не требует наличия дополнительных приспособлений.

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

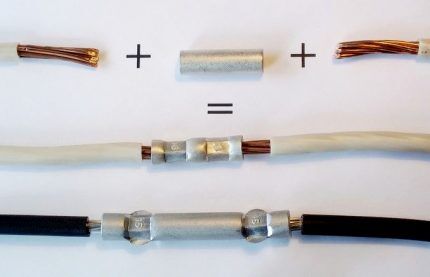

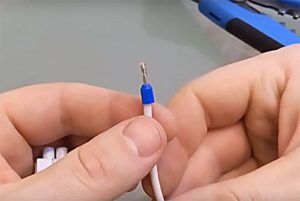

Опрессовка провода гильзой

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Провода фиксируются клеммами

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Основные варианты соединения проводов

Чтобы правильно подобрать клемму, в первую очередь следует изучить кабель, который вы планируете подключить. Нужно узнать размер сечения, его обычно указывают в маркировке провода.

Второй критерий выбора – качественный материал клеммы. Она должна быть достаточно жесткой и иметь надежную изоляцию. Лучше, если винт и скобка устройства будут изготовлены из стали. Клеммы должны быть компактными. Не исключено, что вам придется размещать контактную группу в ограниченном пространстве, так что размер соединений будет иметь значение.

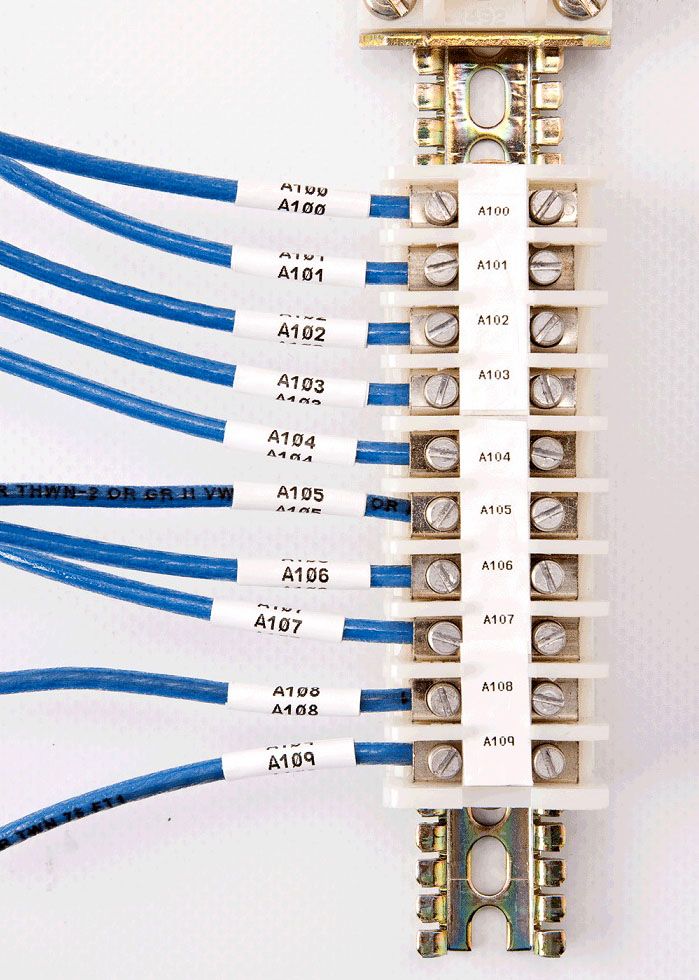

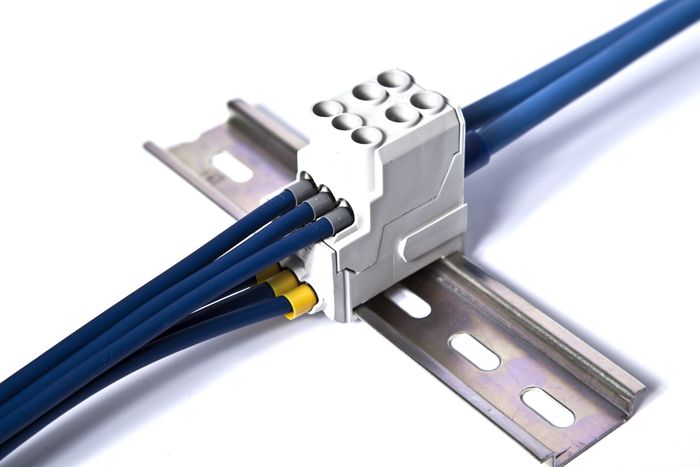

Если клеммы будут «гнездиться» на рейке, подбираются устройства соответствующих габаритов

Если клеммы будут «гнездиться» на рейке, подбираются устройства соответствующих габаритов

Еще один критерий для правильного выбора – удобство в монтаже и обслуживании. Особенно удобны в эксплуатации клеммы с направляющим конусом и флажком, отмечающим место ввода проводника.

Важно! У клемм с небольшим сечением до 16 мм² изоляция установлена с одной стороны, так что нужно очень внимательно следить за их установкой, иначе может произойти замыкание.

Удобно, если поверхность клеммы подходит для маркировки. Порой она необходима для дальнейшей эксплуатации соединения.

Эти простые и в то же время надежные устройства уверенно вытесняют другие способы коммутации

Эти простые и в то же время надежные устройства уверенно вытесняют другие способы коммутации

Иллюстрация Описание работ

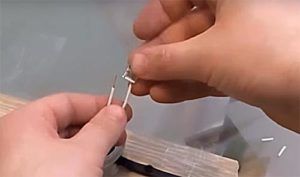

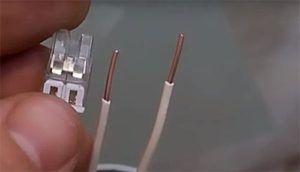

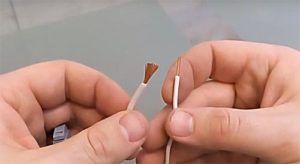

Самозажимные клеммники разновидности и особенности использования  правила выбора Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок.
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора

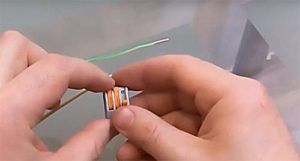

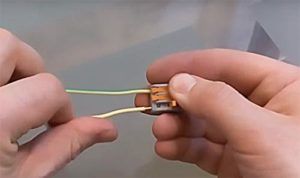

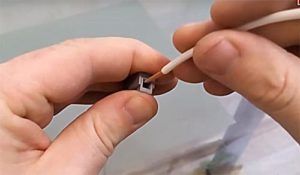

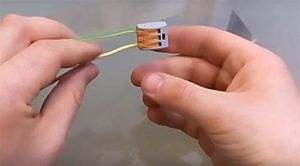

Самозажимные клеммники разновидности и особенности использования  правила выбора Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются.
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора

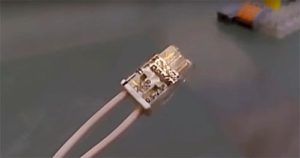

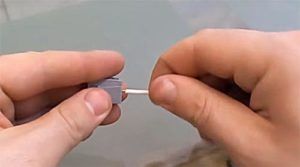

Самозажимные клеммники разновидности и особенности использования  правила выбора Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок.
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора

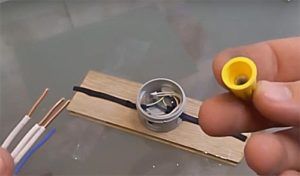

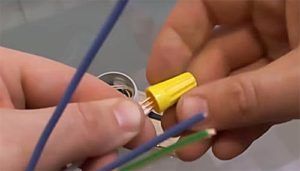

Самозажимные клеммники разновидности и особенности использования  правила выбора Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку.
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора

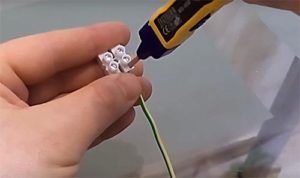

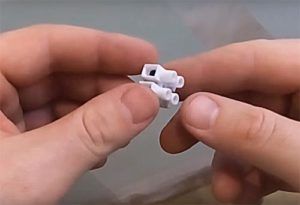

Самозажимные клеммники разновидности и особенности использования  правила выбора Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом.
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора
Самозажимные клеммники разновидности и особенности использования  правила выбора

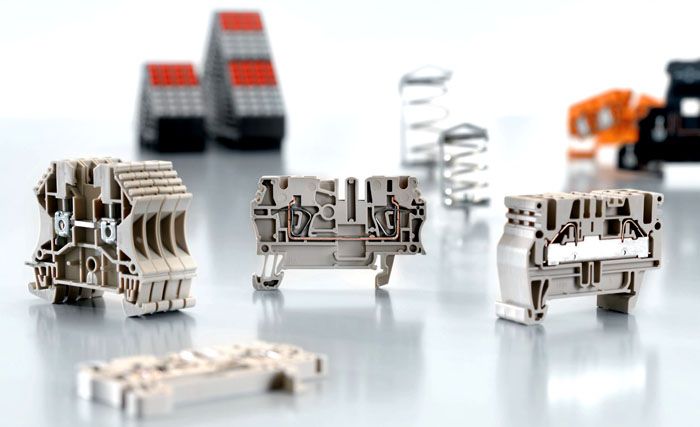

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

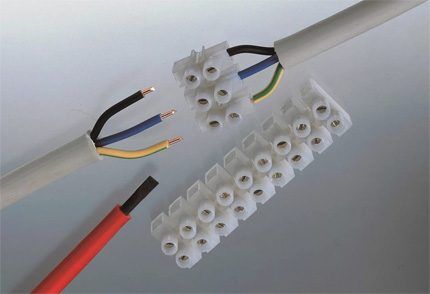

Клеммники электрических цепей

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

  • ножевые;
  • кольцевые;
  • штыревые;
  • муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов.

Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Клеммы электрические ножевые

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.

Самозажимные клеммники разновидности и особенности использования  правила выбора

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

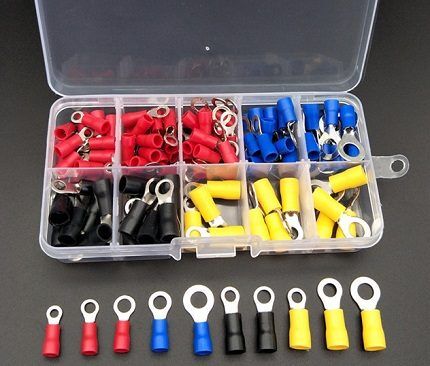

Клеммы кольцевого типа

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

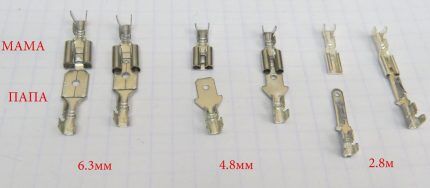

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

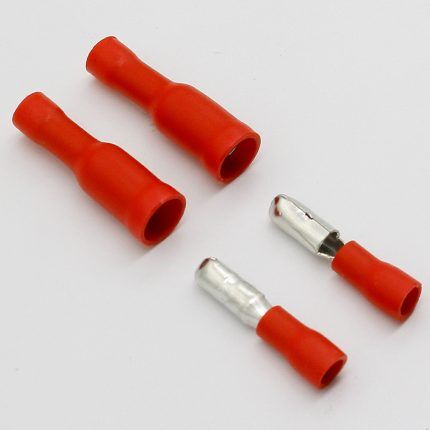

Штыревая клемма

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Муфтовая клемма

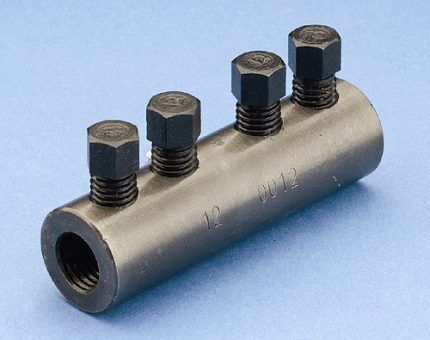

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Самозажимные клеммники разновидности и особенности использования  правила выбора

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Существует еще одна классификация изделий по виду соединения проводов. Самые популярные из них:

  • клеммники проходного типа фиксируют подходящие с разных сторон провода;
  • барьерные модели оборудованы перемычками с винтами, помещенными в диэлектрический корпус;
  • параллельное соединение нескольких проводов выполняется кросс-модулями;
  • механизм разъемных клемм для соединения проводов имеет две стороны. Одна сторона оборудована разъемами, а другая – клеммным соединением;
  • в концевых клеммниках жилы фиксируются только с одной стороны.

Корпус каждого клеммника изготовлен из диэлектрического материала. Для самих контактов используется медь или сплавы. Некоторые модели могут содержать металлические пластины. Самыми качественными считаются луженые контакты. Их можно узнать по серебристому цвету олова.

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Самозажимные клеммники разновидности и особенности использования  правила выбора

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

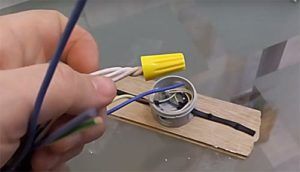

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

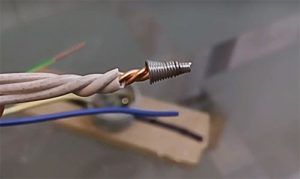

Скрутка проводов

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Читать далее:  Дачный умывальник с подогревом воды – обзор

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Выбор клеммника

Ключевое преимущество самозажимной клеммы заключается в простоте ее использования. Однако, помимо этого, у данного способа соединения проводов есть и другие достоинства. В частности:

  • У каждого провода имеется отдельный зажим, что существенно упрощает процедуру монтажа и улучшает внешний вид распределительного шкафа, позволяет в случае ремонта легко разобраться, куда какие провода ведут и быстро восстановить электроснабжение;
  • Эксплуатация проводки с самозажимными клеммами не требует содержания штата для ее обслуживания. Не требуется и дополнительная изоляция, что позволяет сэкономить средства на материалах при осуществлении монтажа электропроводки;
  • При таком способе соединения проводов оно является практически полностью герметичным и исключающим окисление материала в месте фиксации. Работа с такими устройствами абсолютно безопасна, поскольку контакт с токопроводящими частями практически исключен;
  • Монтаж электрических сетей с применением описываемых зажимов характеризуется простотой. Достаточно только отвертки, чтобы зафиксировать место стыка. Это играет важную роль, если объем работы по прокладке электропроводки довольно большой, или значительная ее часть пролегает в труднодоступных местах;
  • Наличие пружин в зажимах позволяет устройствам обеспечивать необходимый уровень ударопрочности и устойчивости к вибрации;
  • Компактные размеры зажима также является преимуществом, поскольку он может быть размещен почти в любом месте помещения, при этом внешний вид не пострадает. Кроме того, устройство клеммника позволяет легко монтировать его несколько раз;
  • Большинство зажимов обладают устойчивостью к вредным воздействиям внешней среды (повышенная влажность, перепады температур и так далее).

Преимущества самозажимных клеммников

Дополнительная информация. Клеммники пружинного типа подстраиваются под конкретное сечение провода, поэтому их использование является оптимальным. Их устройство позволяет избежать механических повреждений проводов, а также температурной деформации. Существенным преимуществом самозажимных клемм является возможность соединять медные и алюминиевые провода, чего не позволяют делать другие типы клеммников.

Единственное отличие одноразовых соединительных устройств от многоразовых – отсутствие у первых рычага управления. Для разъединения проводов при использовании такой клеммы потребуется отвертка, с помощью которой зажимной элемент будет поднят, а проводник можно будет удалить.

Есть у самозажимных клеммников и недостатки:

  • Их использование ограничено проводами с небольшим диаметром. Недостаточная нажимная способность не позволяет обеспечить качественного соединения проводников большого диаметра;
  • Гибкие провода невозможно соединить с помощью одноразовых клемм;
  • Если в цепи часто возникают температурные колебания (выделяется большое количество энергии, что приводит к нагреванию проводников), пружины со временем ослабевают, а значит, качество соединения ухудшается.

Розетки скрытой проводки по конфигурации различают:

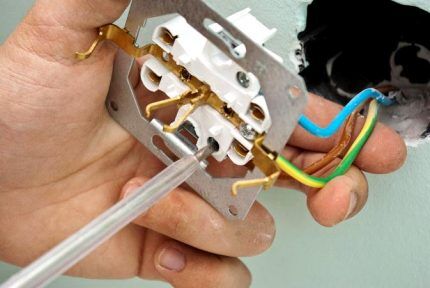

  1. С винтовыми зажимами. Провод в такой розетке зажимается между пластинок , тем самым получается хороший контакт. Но со временем он ослабевает, а в месте соединения образуется гарь, вследствие этого в момент выдергивания вилки из розетки могут появляться искры. Периодически, а именно раз в полгода, необходимо проводить осмотр розетки и подтягивать шурупы, но, как правило, этого никто не делает и розетка выходит из строя. Такие розетки лучше не использовать.

    Розетка с винтовыми зажимами.

  2. Розетки безвинтовые с самозажимными клеммами в полтора раза дороже описанных выше, но их цена оправдана отличным качеством. Контакт в такой розетке зажимается с помощью пластины, которую фиксирует пружинный элемент. Благодаря постоянному давлению пластин обеспечивается надежный контакт розетки и вилки. Розетки безвинтовые крайне редко выходят из строя.

    Розетка фирмы Nilson.

  3. Розетки с заземлением имеют в своем устройстве третий заземляющий контакт желто-зеленого цвета. Мы рекомендуем пользоваться только такими розетками, ведь заземление бытового электрооборудования жизненно необходимо.
  4. В ванную комнату или на кухню возле мойки лучше устанавливать влагозащищенные розетки с дополнительной крышкой и резиновыми накладками, которые предохранят от попадающих на розетку капель воды.

    Розетка для ванной комнаты.

  5. Для безопасности маленьких детей, которые так и норовят засунуть в розетку все что угодно, спицу, шпильку и т.д. изготавливают розетки с защитными шторками. Они сделаны из плотной резины и дают проход только благодаря надавливанию штепсельной вилки.

    Розетка с защитными шторками.

  6. Розетка для электроплиты, электродуховки и проточного водонагревателя подключается к вводному щитку отдельным трехжильным кабелем с сечением не менее 4х мм. Каждый прибор под отдельный автоматический выключатель, а в случае с проточным водонагревателем, еще и под УЗО – устройство защитного отключения, чтобы вас не убило током во время душа.

Самозажимные клеммники разновидности и особенности использования  правила выбора

Технически конструкции самозажимных клемм не выделяются особыми сложностями, несмотря на многообещающее наименование.

Как правило, главным рабочим компонентом такого рода изделий выступает пружинный элемент. Именно за счёт пружинного действия получают самозажимное свойство клеммы.

Ассортимент самозажимных клемм, представленных на рынке, предоставляет потенциальным монтажникам электрики обширные возможности для созданий надежных схемных соединений

Конструктивное исполнение клеммы предполагает концентрацию усилия в конкретной области, ограниченной, к примеру, параметром сечения провода.

Поэтому на рынок поставляются самозажимные коннекторы разного форм-фактора, обеспечивающие возможность работы с различными электрическими проводами.

Зажимающий элемент клеммника традиционно изготавливается на основе медного сплава, обладающего достаточным уровнем жесткости. Контактная область зажимающего элемента обрабатывается оловянно-свинцовым покрытием.

Такой подход к обработке гарантирует надёжную защиту от возможного проявления коррозии, обеспечивает долговечность изделия.

Обработка поверхностей элементов конструкции клеммников позволяет сохранить долговечность действия механизма, свойства надежного контакта, общую функциональность устройства

Эффект самозажима обеспечивается пружиной, выполненной на основе прочной стали. Пружина «подпирает» зажимающий элемент с расчётным усилием, практически равным усилию, которое пользователь должен приложить к рабочему рычагу, прежде чем вставить провод в паз.

Согласно техническим сведениям, самозажимные клеммы рассчитаны под работу с проводниками сечением 0,08-95 мм при рабочих напряжениях до 1000 вольт. Параметры рабочего тока допускаются в диапазоне 6-320А.

Основная область применения хозяйственно-бытовая, но также выпускаются экземпляры промышленного назначения.

Собственно, существуют две разновидности продуктов подобного типа:

  1. Рычажные.
  2. Нажимные.

Первая разновидность представляет конструкцию, где используются микро-рычаги. Потенциальный пользователь поднимает или отжимает такой рычаг, после чего вставляет концевик провода в гнездо. После отпускания рычага медная или алюминиевая жила крепко прижимается подпружиненной пластиной.

Одна из распространенных конструкций клеммника самозажимного действия, где используется вспомогательный элемент управления – микро-рычаг. Действует просто: подъём рычага открывает клемму, опускание – закрывает, зажимая проводник

Вторая разновидность обычно предполагает дополнительное действие отверткой или похожим инструментом. Лезвие отвертки вставляется в дополнительный паз, обычно расположенный выше паза ввода проводника, и применяется несильный нажим.

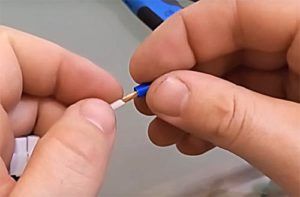

Удерживая отвертку в таком положении, вставляют концевик провода в отверстие ввода до упора.

Примерно по той же схеме работают самозажимные нажимные клеммники, где не требуется применение отвертки. В этом варианте конец проводника попросту вставляется в окно ввода с некоторым нажимом до упора. Обычно этот вид клемм предназначен для одножильных медных проводов.

Конструктивное исполнение клеммника самозажимного действия, где необходимо применение отвертки или подобного инструмента. Для действия инструментом на таких конструкциях делается специальный паз

Отмеченные две разновидности дополняются массой подвидов, в какой-то степени, модернизированных клемм.

Самозажимные клеммники разновидности и особенности использования  правила выбора

Яркий пример на этот счёт демонстрирует продукция известной немецкой фирмы Wago. Коннекторы которой отличаются надежностью, простотой и удобством при эксплуатации. Неудивительно, что большинство электромонтажников выбирают именно эти клеммы. Познакомимся с ними ближе.

Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой – на этот счёт предупреждает сам производитель Wago.

Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.

Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать клеммник, не опасаясь получить подделку?

В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.

Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.

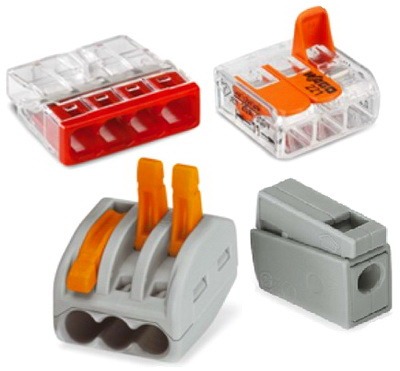

Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством

Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.

Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.

Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, – рабочее напряжение и допустимый проводимый ток.

Несколько советов по применению Wago

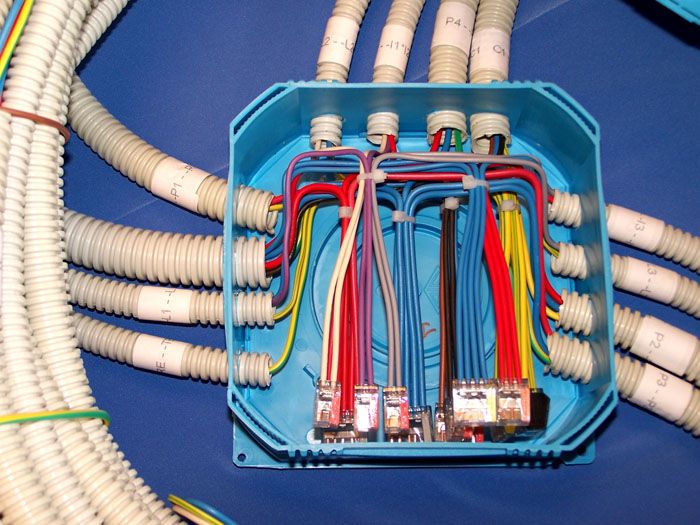

При скреплении двух контактов проблем обычно не возникает. А вот что делать, если одновременно необходимо объединить три, четыре и более?

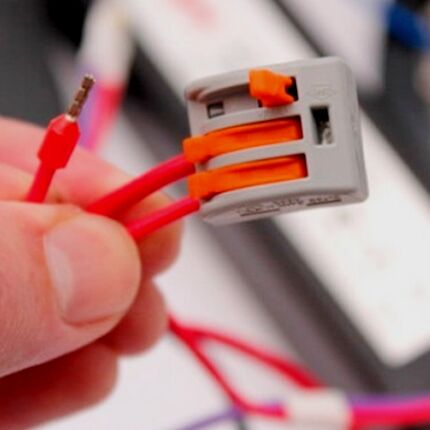

Клеммы wago

В этом случае рекомендуется остановить свой выбор на следующих вариантах соединения (от лучшего к худшему):

  • с помощью клеммников wago;
  • опрессовка гильзами;
  • пайка;
  • скрутка с использованием сизов;
  • скручивание и обмотка изолентой.

Порядок соединения проводов для каждого из методов мы подробно рассмотрели выше. Настоятельно рекомендуем Вам использовать первый вариант, т.к. он относиться к наиболее современному и эффективному. При этом стоимость ваг не слишком велика, а проводка служит более 30 лет.

Для соединения жил различного сечения в распределительной коробке рекомендуется использовать все те же клеммные колодки ваго, либо более дешевый вариант – обычные клеммные колодки. В данном случае необходимо тщательно затянуть жилы винтом либо зафиксировать флажком, и все, работа окончена.

Обращаем Ваше внимание на то, что если провода изготовлены из различного материала, то необходимо использовать специальные колодки с пастой внутри, которая предотвратит окисление жил. К таким колодкам относятся изделия фирмы wago.

Также жилы разного сечения можно закрепить с помощью пайки.

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

На прилавках магазинов электротоваров представлена продукция европейских, китайских и отечественных производителей. Как правило, мало кто из простых покупателей озадачивается происхождением коммутаторов. И напрасно. От этих крошечных устройств размером с подушечку пальца может напрямую зависеть сохранность вашего имущества. Не стоит слепо доверяться китайскому ширпотребу. В большинстве случаев продукция Поднебесной не отвечает требованиям отечественных стандартов.

Такие клеммники плавятся при первом перепаде напряжения

Такие клеммники плавятся при первом перепаде напряжения

LEGRAND

Винтовые коммутаторы этого производителя – самый популярный товар в этой категории. Латунные изделия покрыты никелем и могут надежно противостоять мощным перепадам температуры. Такие клеммы отличаются высокой прочностью и широким размерным рядом.

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

Продукция французской фирмы гарантирует прочное соединение проводки разного вида и сечения. Устройства отлично сопротивляются возможной вибрации и растяжению и устанавливаются без спец инструментов. Основной материал французских клеммников – облуженная медь, дающая хороший контакт с низким сопротивлением. Некоторые модели заполнены антикоррозионным гелем.

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

PHOENIX CONTACT

Немецкий производитель отличается отличным качеством продукции. Он предлагает более 200 видов различных коммутаторов для разных типов соединений. Среди представленных моделей есть устойчивые к повышенной влажности и взрывоопасности.

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

WIEDMULLER

Еще один европейский бренд предлагает полторы сотни моделей клемм. Основу ассортимента составляют винтовые соединения, выполненные по технологии DIN.

Клеммы WIEDMULLER

Клеммы WIEDMULLER

Как выбрать клеммник

Принимая решение, какое соединительное устройство купить, необходимо обращать внимание на следующие нюансы:

  • Степень механической прочности. Она должна соответствовать требованиям нормативных документов для монтируемой электрической цепи;
  • Длительность срока эксплуатации и надежность. Желательно, чтобы клеммник обеспечивал устойчивое соединение проводов как можно дольше;
  • Ремонтопригодность. Поскольку клемма представляет собой механизм, необходимо иметь возможность его обслуживать и ремонтировать (данное требование не относится к одноразовым механизмам);
  • Показатель сопротивления. Он не должен превышать более чем в 1, 2 раза сопротивление соединяемых проводников.
Читать далее:  Байпас в системе отопления что это такое — теория его необходимости и практика установки

Правила выбора клеммников

Кроме того, необходимо следить, чтобы устройства не допускали случайного доступа к проводникам. Это требование безопасности. Если такое свойство не обеспечивается, могут возникать неприятные последствия в виде травм сотрудников, обслуживающих электрическую цепь.

Важно! Описываемые устройства рекомендуется применять в электрических сетях с напряжением до 1 кВ, поэтому чаще всего они используются при монтаже электропроводки в бытовых помещениях.

В большинстве случаев клеммники устанавливаются в распределительных щитах или на рейке DIN. На любом изделии указан уровень максимальной мощности цепи, при которой его можно использовать. Это ограничение следует строго соблюдать. В противном случае может возникнуть перегрев, устройство придет в негодность, что может привести к короткому замыканию и пожару.

Помимо максимальной мощности, выбирая клеммник, следует обращать внимание на место, где он будет крепиться. В зависимости от этого фактора необходимо подбирать размер изделия и способ фиксации, чтобы монтаж осуществлялся максимально комфортно, а в последующем имелся доступ для обслуживания и ремонта проводки.

Также важным фактором при принятии решения, какую клемму приобрести, является производитель. Наиболее популярной является продукция компаний Wago и ABB, несмотря на более высокую по сравнению с некоторыми аналогами цену. Привлекательность данных фирм обеспечивается стабильно высоким качеством, удобством монтажа, широким ассортиментом и длительным сроком эксплуатации.

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

  • определиться с методом монтажа;
  • выяснить функциональное назначение элемента;
  • учитывать сечение проводника и его количество;
  • важно определиться с оптимальным вариантом модели.

Варианты соединителей

При выборе нужного типа коннектора важно все: марка, материал изготовления, диаметр коммутируемых проводников. Не стоит забывать и про токовую нагрузку – даже самые надежные клеммники имеют ограничения.

Профессиональные монтажники четко знают, какие соединители применить в той или иной ситуации, тогда как любители могут ошибиться и установить неподходящий коннектор. Разберем случаи, вызывающие затруднения при выборе.

Если нужно поместить соединенный участок в воду, то лучше произвести коммутацию пайкой, после чего все залить термоклеем и сверху закрыть термоусадкой.

Различие колодок по способу крепления жил

Клеммные колодки различаются по способу фиксации жил, и они бывают:

  • механизм с винтовым зажимом создает определенное давление на клеммник с проводом, что обеспечивает надежное соединение;
  • нажимные колодки имеют пружинный механизм. Соединение двух жил происходит при помощи защелкивания пружины. Существуют пружинные клеммы с автоматической фиксацией;
  • колодка с ножевым зажимом осуществляет соединение проводов при помощи токопроводящего ножа. Когда происходит подключение жилы, нож прорезает изоляцию, упираясь в металл.

Каждый механизм имеет свои достоинства и недостатки, но об этом потом. Сейчас далее знакомимся с видами электротехнических изделий.

Наиболее популярными и эффективными считаются следующие варианты соединения:

  • использование клеммных колодок;
  • установка пружинных клемм (wago);
  • фиксация СИЗами (пластиковыми колпачками);
  • опрессовка гильзами;
  • пайка;
  • скрутка;
  • установка «орехов»;
  • использование болтов.

Рассмотрим сущность, преимущества и недостатки каждого из способов!

Технология монтажа

При самостоятельном монтаже самозажимной электрической клеммы нужно строго выполнять все рекомендации. Пошаговое руководство применения соединителя включает в себя следующие этапы:

  1. Снять напряжение с электроцепи и убедиться, что оно отсутствует.
  2. Определить необходимую пару проводников. Обратите внимание, что зажимов в клемме должно быть не меньше, чем соединяемых линий. Категорически запрещено присоединять сразу несколько питающихся кабелей к одному зажиму.
  3. Если концы провода до момента монтажа были скручены, то необходимо обрезать их поврежденные части при помощи кусачек.
  4. Зачистить концы электрокабеля от нагара и изоляции так, чтобы они свободно помещались в отверстия клеммника.
  5. Поместить концы проводника в самозажимный клеммник и соединить.
  6. Убедиться, что соединение выполнено надежно и выдерживает механические нагрузки.

Самостоятельно проводить электротехнические работы не рекомендуется, поскольку для этого необходимо иметь специальные знания и допуск, ведь некорректные действия в электрической сети могут привести к травмам или пожару. Вместе с тем, при соблюдении правил безопасных работ провода с низким напряжением можно соединять самостоятельно. Устанавливать клеммы в такой ситуации необходимо следующим образом:

  • Шаг 1. Отключить электрическую цепь от напряжения. Выбрать необходимые проводники, которые требуется соединить;

Обратите внимание! К одному зажиму в клеммнике должен подводиться только один провод. Категорически запрещено несколько проводников вставлять в один зажим.

  • Шаг 2. Подготовить концы проводников: обрезать поврежденные элементы и зачистить окончания от изоляционного материала. Концы проводов должны свободно входить в отверстие клеммы;
  • Шаг 3. Поместить концы проводов в устройство и зафиксировать соединение;
  • Шаг 4. Проверить качество монтажа и подать напряжение в сеть.

Порядок монтажа

Таким образом, использование самозажимных клеммников существенно упрощает прокладку и обслуживание электрической проводки. При этом обеспечивается надежность и безопасность соединения, что является крайне важным для жилых и промышленных помещений. Выбирая устройство, следует обращать внимание не только на цену, но и на его производителя, а также соответствие параметрам цепи.

{amp}gt;Видео

Виды, типы, серии

Все выпускаемые клеммники производитель «Wago» разделил на разные серии. Они классифицируются по типу проводов, для которых предназначаются. Также зажимы различаются тем, что некоторые серии полностью заполняются внутри пастой, а другие выпускаются без неё.

И ещё одно отличие клеммников по типу зажима:

  • плоскопружинный (провод крепится под пружинящие пластины);
  • CAGE CLAMP (плоский зажим);
  • FIT – CLAMP (зажим путём врезного контакта).

Клеммники для соединения проводов

Клеммники соединительные зажимные фирмы «Wago» получили наибольшее распространение для подключения светильников, для соединения проводов в распределительных коробках и щитках. Рассмотрим самые популярные модели.

Существует дешёвый тип клеммников, который имеет маркировку Wago 733. Эта серия предназначена для одноразовой коммутации жил. В них отсутствует рычажок, а провод фиксируется внутри клеммника при помощи внутреннего замка, он как бы закусывает жилу и не даёт ей двигаться в обратную сторону.

Клеммники такого типа рассчитаны на напряжение до 400 В, номинальный ток – до 20 А. Их применяют для соединения проводов одножильного исполнения.

Некоторые модели производятся с пастой, которая выполняет защитную функцию и даёт возможность коммутации алюминиевых проводов (она предотвращает окисление). Эти модели серого цветового исполнения.

Зажимы без пасты имеют прозрачные корпуса и цветные вставки. Модель с прозрачным корпусом считается более совершенной, так как даёт возможность вести контроль за процессом подсоединения жилы, а также за качеством её фиксации в клеммнике.

Для коммутации меди с алюминием в клеммнике 733 есть два варианта. Покупаете зажим без пасты и приобретаете отдельно токопроводящую пасту, которую вводите в гнездо, куда будете подсоединять алюминиевую жилу. Либо наоборот, приобретаете зажим с пастой и тщательно вычищаете её в том гнезде, куда нужно будет вставлять медный провод.

Процесс коммутации очень простой. Жилу необходимо зачистить от изоляционного слоя на 10-12 мм и вставить её до упора.

Сам провод вынуть обратно вы сможете путём прокручивания, но при этом надо будет приложить немалое усилие. Понятно, что в дальнейшем использовать этот зажим вы уже не сможете, так как при извлечении провода в нём деформируется фиксирующий контакт внутреннего замка.

Зажимы Wago серии 733 выпускают в вариациях от двух до восьми коммутируемых проводов.

Communities ›Оснащение Гаража и Инструмент ›Blog ›Пресс клещи для обжима автомобильных клемм.

Год назад делал проводку машины и по данному случаю искал пресс клещи для обжима автомобильных клемм.Выбор тогда пал на ШТОК 03304. Работать с ним понравилось, но были некоторые недостатки (как я думал), поэтому перед Новым годом, когда я решил сделать подарок своим «рукастым» друзьям, и подарить им по «обжимнику», я решил посмотреть другие варианты и заодно сравнить их.Но честно такого исходя я не ожидал!

И так у меня было три штуки пресс клещей:ШТОК 03304 – 1113 рублейRexant (HT-230C/TL-236C/HT-236C) – 1150 рублейКВТ СТК-04 – 960 рублей

И я их испытал…Для испытания всех клещей использовал одни и те же клеммы и провода.Сразу скажу – не все клеммы одинаковы полезны… Какие-то помягче… которые погрубее…Отсюда и качество обжима. Но думаю это тема для отдельной научной работы.Но есть инструмент почти универсальный!

Общее описание:ШТОК 03304За год работы показали себя хорошим инструментом, но есть некоторые недостатки (как мне казалось):— немного гнет клемму после обжима;— маленький «зев» — большие клеммы входят с трудом – для некоторых клемм приходится подрезать «усы», что бы вставить.Инструмент выглядит добротным, с резиновыми ручками. Никаких регулировок нет.

ZoomШТОК 03304

Самозажимные клеммники разновидности и особенности использования  правила выбора

Для того что бы «разжать» клещи когда начали сжимать, с внутренней стороны ручки есть потайной «язычок».

Rexant (HT-230C/TL-236C/HT-236C) Выглядит проще остальных испытуемых.«Зев» самый большой! Но ручки пластиковые и в руку плохо ложатся.

ZoomRexant (HT-230C/TL-236C/HT-236C)

Есть с внутренней стороны ручек «язычок» для «разжима».

Есть регулировка – фигурная шайба с помощью которой регулируется предельное усилие сжатие – после которого сжатие прекращается.Именно она и сыграла злую шутку…

КВТ СТК-04Выглядит добротно!«Зев» средний. Ручки обрезиненные и удобные.

ZoomКВТ СТК-04

Угол развода ручек самый минимальный — пользоваться очень удобно!

Читать далее:  Сенсорный выключатель света назначение виды маркировка выбор подключение

С наружной стороны ручек «язычок» для «разжима».

Регулировка в виде фигурной шайбы – как я понял регулирует усилие на рукоятке.

По эргономике данные клещи понравились больше всего…

Но самое важное – качество обжима…

Результат неожиданный!«Чемпион» ШТОК 03304!Несмотря на некоторые неудобства (маленький «зев» и широкий «хват»), обжимает практически все!И на достойном уровне!P.S. Практически все — это потому, что не смотря на внешнюю «похожесть», клеммы могут отличаться материалом и длинной усов — опять же надо пробовать…

Второй по качеству обжима был бы Rexant (HT-230C/TL-236C/HT-236C)…Но это тоже условно – обжимает только клеммы среднего размера – на 3,5 бала из 5… Клемма малого и большого размера – в мусор!Был бы «ничего» если бы не предельное усилие – со временем перестал дожимать и регулировка не помогала! Все стал отправлять в мусор!

Третье место у КВТ СТК-04 – только потому, что было три участника.На самом деле – все что он «обжал» в мусор! Даже если но фото выглядит «неплохо» — провод в клемме не держится!

ИТОГ: губки ШТОК 03304 «идеальны»! Если их вставить в ручку КВТ СТК-04 – был бы супер инструмент!А пока – из всех трех — только ШТОК 03304.Все дело в губках! 🙂Сложно описать их различия — качество обработки губок мало влияет на качество обжима.Так самые качественные на вид губки КВТ СТК-04 не дожимают до конца — если подточить выступы — думаю будет лучше.Самое важно в профиле.И пока не попробуешь не поймешь, что берешь…

ZoomШТОК 03304 — победитель в данном тесте

Плюсы и минусы клеммной коммутации

Хороший контакт зависит не только от качества применяемых клеммников, но и правильного осуществления подготовительных операций:

  • зачистку проводов необходимо выполнять с помощью специального инструмента, обеспечивающего зачистку без повреждения токоведущей жилы;
  • обязательно снять с поверхности провода оксидную пленку;
  • для обжатия многопроволочных проводов, гильза должна быть подобрана максимально точно;
  • провод в клемму должен заводиться вплоть до начала изоляционного слоя;
  • обязательно проверить прочность соединения путем вытягивания проводов из клеммника;
  • для удобства монтажа и исключения механических нагрузок на клеммник обязательно наличие запаса длины провода;
  • клеммники в распределительной коробке должны быть максимально удалены друг от друга для исключения короткого замыкания в случае их нагрева.

Коммутация проводов – одна из простейших операций при монтаже электрических сетей. Однако от его правильного выполнения зависит не только работа самой электрической сети, но и стабильное функционирование различных электрических систем и оборудования. Именно надежная коммутация обеспечивает стабильность характеристик электрической сети, которые влияют на бесперебойную работу электрических приборов.

  • Простота соединения. Клеммы могут соединять два или больше провода с разным сечением и металлом, при этом каждая жила размещается в отдельном гнезде и при необходимости ее легко отделить. Если бы для коммутации использовалась сварка, куртка или пайка, пришлось бы снимать изоляцию, ломать или раскручивать контакты и потом повторять процедуру коммутации заново.
  • Безопасность. Клеммы выполнены из изолирующего материала. Даже при нечаянном прикосновении к месту коммутации вы не получите удара током.
  • Нет необходимости использовать специальный инструмент. Для винтовой коммутации потребуется всего лишь подходящая отвертка.
  • Надежность крепления. Место соединения проводов устойчиво к механической и температурной нагрузке, вибрации и растяжению.
  • Эстетичность. Соединение проводов с помощью зажимов выглядит намного аккуратнее намотки изоленты.
Небольшие устройства аккуратно помещаются в распределительной коробке

Небольшие устройства аккуратно помещаются в распределительной коробке

  • Стоимость. Цена качественной клеммы — 10÷12 рублей за штуку. Если вам нужно просто соединить пару проводов в люстре – это не существенно. А вот при прокладке новой проводки в доме набор клеммных контактов может обойтись в круглую сумму. Но этот недостаток – вопрос времени. Большая конкуренция на этом рынке и развитие новых технологий совсем скоро сделают эти устройства копеечными.
  • Некоторые трудности в монтаже в труднодоступных местах. Если нужно установить клеммник в месте, куда сложно просунуть руку или пальцы, задача может показаться слишком сложной. С другой стороны, и любую другую коммутацию в таком месте выполнить не просто.

Из какого материала изготавливают розетки.

Надежность и срок эксплуатации электрической розетки скрытой проводки напрямую зависит от материала, из которого изготовлены токопроводящие элементы и наружные декоративные накладки. Механизм розеток производят из латуни и бронзы. Контакты из латуни часто окисляются и подвергаются коррозии, поэтому необходимо использовать розетку с лужеными латунными контактами. Бронзовые составляющие обеспечивают лучший контакт электроприбора и розетки, но, естественно, гораздо дороже.

Переходим к пластику. Отметим, что с обратной стороны розетки маркировка на нем должна быть выдавлена, а не нанесена краской, это говорит о том, что розетка не кустарного производства. Корпус розетки также состоит из пластика. Самые дешевые накладки делают из дуропласта, как правило, они белого или бежевого цвета.

Минус этого материала в том, что он хоть и твердый, но хрупкий. При падении такая розетка разобьется. Современные розетки делают из термопластика. Из него производят накладки разных цветов. Что касается пожаробезопасности, то оба эти материала имеют большой уровень сопротивления высоким температурам . Из какого материала покупать розетку выбирать вам.

Розетка из термопласта.

Несколько слов о производителях коммутаторов

Чтобы выбрать действительно качественную розетку скрытой проводки, а не какую-нибудь подделку, лучше всего проконсультироваться с опытным электриком, который знает толк в этом деле. Мы будем рады, если, воспользовавшись нашими советами, вы приобретете хорошую розетку скрытой проводки. Итак:

  1. Розетки французской фирмы Legrand надежны и долговечны в использовании. Благодаря наличию в комплекте самозажимных клемм, во время взаимодействия контактов создается высокое зажимное усилие, вследствие чего, исключается нагревание в точке соединения.
  2. Не уступает в качестве и розетки фирмы АВВ. Производство расположено в Германии и уже более ста лет специализируется на изготовлении как элитных электроприборов так и более простых по внешнему виду, но не менее качественных. Один минус это цена, не всем подходящая по карману, но оправданная за такое качество.
  3. Неплохо себя зарекомендовали розетки фирмы Makel, которые производит Турция. Самый большой плюс в том, что стоят такие розетки недорого, но достаточно надежны в эксплуатации, благодаря высокому качеству используемого материала. Некоторые модели этого производителя продаются не собранными, а отдельно по частям.

    Розетка фирмы Makel.

  4. Розетки серии VIKO (Китай)отличаются средним по уровню качеством, сделаны из термоустойчивого пластика.
  5. Производитель Прима специализируется над созданием не очень качественных розеток скрытой проводки. Но имея необычный дизайн, разнообразие цветов, этот производитель может удовлетворить любой вкус и потребности покупателя.

    Розетка Прима.

Необходимые инструменты для монтажа розетки скрытой проводки. Отключить электричество в щитовой. Перед монтированием электропроводки проверяем кабель на целостность при помощи индикатора. При помощи коронки по бетону сделать углубления в стене для распределительных коробок и подрозетников. В штробы укладываем гофру трубу для проводов, чтобы с двух сторон оставался запас в 5 мм, для удобного шпаклевания.

ЕЕ следует подбирать с учетом диаметра и количества проводов. На дно монтажного отверстия помещаем небольшой слой штукатурки Устанавливаем коробку на штукатурку для хорошей фиксации. Лучше использовать гипс, он хорошо схватывается и быстро высыхает. Зачистить концы кабеля с помощью ножа на 5 мм.

Видео.

Данное видео является наглядным примером того, как не нужно делать скрытую проводку для розетки.Те действия, которые проделывает «мастер» крайне опасны для жизни.

Как подключить проходные выключатели в вашем доме, советы. Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа Розетка с таймером – элемент умного дома Устанавливаем розетку в ванную комнату правильно

WIEDMULLER

Клеммы WIEDMULLER

Клеммы WIEDMULLER

На сегодняшний день производством электрических соединителей занимается достаточно много крупных и узнаваемых компаний. С наиболее популярными брендами можно ознакомиться по данным таблицы.

Тип клеммы

Бренд

Страна производства

Самозажимные

Wago

Германия

Самозажимные

Spelsberg

Германия

Самозажимные

DKC

Италия

Винтовые/Самозажимные

Hager

Германия

Самозажимные

ContaClip

Германия

Винтовые/Самозажимные

E-NEXT

Китай

Винтовые/Самозажимные

IEK

Китай

Винтовые/Самозажимные

ABB

Германия

На отечественном рынке наибольшим спросом пользуются самозажимные клеммники фирмы Wago и ABB.

Продукция немецкой фирмы Wago отличается особой степенью надежности и безопасности. Данная компания представляет широкий ассортимент электрооборудования и дополнительных аксессуаров по доступным ценам. Самозажимные клеммники Wago имеют три вида зажимов: полупружинный, зажимы CAGE CLAMP и зажимы FIT CLAMP.

Компания ABB – один из мировых лидеров по производству клеммных соединителей. Одним из ее крупнейших клиентов является компания «Газпром», что, несомненно, говорит о высоком качестве и надежности выпускаемой продукции. Клеммник самозажимной ABB обладает высокой силой встроенных в него пружин, устойчивостью к высоким температурам, а также легкостью и простотой монтажа.

Особенности подключения к разным клеммникам

Немецкий производитель Wago предлагает обширный ряд клемм самозажимного характера, среди которых, с точки зрения подвидов, выделяются следующие:

  • cage clamp – плоской конфигурации;
  • fit clamp – врезной конфигурации;
  • пластинчато-пружинной конфигурации.

Продукция Wago для удобства подбора и по конфигурации исполнения разделена по сериям. Рассмотрим, какие существуют серийные модификации клемм самозажимного характера.

Изделия этой серии представляют конструкцию рычажного типа. Как правило, окрашиваются эти клеммы ярко оранжевым цветом, что позволяет быстро обнаруживать объект соединения в условиях массового электромонтажа.

Продукт немецкой фирмы Wago, обозначенный в каталоге 222 серией. Исполнение рычажного типа, удобное для применения при монтаже сетей относительно невысокой мощности

Несмотря на конкретное предназначение, серия 222 с тем же успехом используется под соединения одножильных проводников. Расчётное рабочее напряжение ограничивается параметром 380 вольт при максимально допустимом токе 32А.

Клеммники самозажимного типа серии 222 находят применение для создания соединений внутри распределительных коробок. На бытовом уровне часто используются при монтаже осветительных сетей.

Учитывая микро-исполнение этой серии продукта, расчетное напряжение под соединение допускается не выше 100 вольт при номинальном токе 6А.

Производителем заявлено применение этого вида клемм только под одножильный провод. Поддерживаются проводники как на медной, так и на алюминиевой основе.

Конструктивное исполнение серии 243 – ещё одного продукта из ассортимента немецкого производителя. Компактный миниатюрный корпус позволяет без труда использовать клеммники в труднодоступных местах

Это один из подвидов клеммников самозажимного характера, где не предусмотрено использование вспомогательных рычагов.

Стандартное исполнение клеммника серии 243 – прямоугольный модуль под размещение четырех проводников внутри четырех контактных отверстий.

Изделия этой серии обычно окрашенны в темно-серые тона. Применяются при монтаже систем видеонаблюдения и при сборке прочих систем и сетей, где требуются миниатюрные коннекторы.

2273 или Compact – это своего рода самозажимные специализированные клеммники, то есть рассчитанные для применения при построении схемы осветительной сети.

Правда, строгих ограничений при этом производитель не вносит. Как указывает документация – допускается работать с проводниками размером 0,5-2,5 мм2 по сечению.

Конструктивный вариант самозажимного клеммника, выпускаемого фирмой Wago как продукт 2273 серии. Этот вид отличается, в первую очередь, конкретным применением, рекомендуемым производителем

Особенность этой серии – наличие изделий, содержащих внутри пасту и не содержащих. Как правило, специальная паста – токопроводящая – применяется на монтаже алюминиевых проводов с целью создания оптимальных условий против появления на зажатых проводниках и самих клеммниках окислов металлов.

Основное предназначение этой серии клеммников – работа с проводниками на медной основе (одножильными/многожильными) 3-го класса гибкости.

Допускается вставка жил сечением 1-6 мм2 в зависимости от конфигурации конструкции под конкретное сечение. Клеммы относятся к разряду виброустойчивых изделий. Рабочий ток 25-40А.

Исполнение практически аналогичное предыдущему, за исключением технической особенности. Заключается особенность в том, что эта конструкция более мощная, позволяет работать с более высокой токовой нагрузкой

Корпус таких продуктов Wago делается из прозрачного изолирующего материала, что позволяет контролировать глубину внедрения жилы внутрь контактного паза. Также на корпусе предусмотрен «контрольный» контакт – точки, куда возможно подключение щупов измерительных приборов.

Эта серия обеспечивает подключение одножильных и многожильных проводов. При этом на одну клемму допускается включать до 4 проводов того и другого типа, имеющих диаметр не более 4 мм. Клеммы серии 862 допускают использование при напряжениях до 500 вольт.

Достаточно легкого нажима на своеобразный элемент управления клеммника – лапку, чтобы с такой же легкостью вставить внутрь паза рабочий проводник. Отпускание лапки-кнопки, соответственно, сопровождается зажимом провода

Уникальность продукта – здесь не требуется использовать электрический инструмент при выполнении подключения. Конструкция имеет специальную кнопку – лапку фиксации, благодаря которой легко и просто подключать/отключать проводник вручную или отверткой.

Конструктивное исполнение также отличается наличием фиксирующей ножки для крепления этого коннертора.

Каждая разновидность клеммника имеет свою особенность подключения силовых проводов. У винтовых соединений жилу проводят между двумя шайбами. При закручивании винта его шляпка прижимает шайбу к металлической пластине, и вместе с ней прижимается оголенный конец провода. Такое соединение считается надежным, но при частом прокручивании винта существует опасность повреждения жилы.

Проходные колодки оборудованы металлическими наконечниками. Внутрь заводится провод, а затем его конец подсоединяют к необходимому электрооборудованию. Внутри самих колодок находятся винтовые зажимы, которыми осуществляется фиксация провода. По стоимости проходные колодки являются самыми доступными.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
