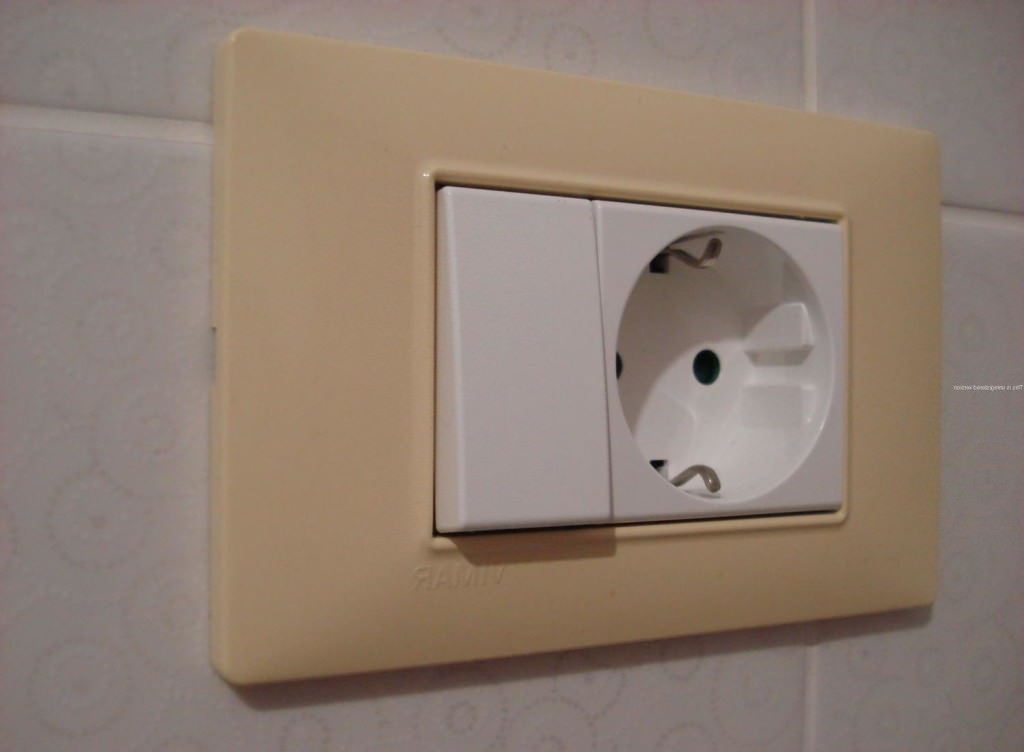

Розетка с выключателем в одном корпусе и специфичность этой конструкции

Вопрос выбора

Для того, чтобы выбрать такой электротехнический модуль, необходимо отправиться в магазин и осмотреть корпус такого устройства, на котором должны отсутствовать сколы, трещины или другие дефекты.

Необходимо внимательно осмотреть такой блок, ведь отсутствие даже одной детали в таком сложном устройстве не позволит произвести правильный монтаж.

Металлические участки данного устройства, которые будут находиться под напряжением, должны быть изготовлены из латуни, при использовании других материалов устройство не прослужит года. Однако, стоит помнить, что не всё то латунь, что имеет желтоватый цвет, поэтому для правильного выбора необходимо воспользоваться магнитом, который не притягивается к медным сплавам.

Цена очень часто является показателем качества таких устройств. Высокая стоимость может быть обусловлена всевозможными дополнениями, например розетка с подсветкой, защитой от детей, защитой от влаги, всегда будет стоить дороже, и приобретать такое устройство необходимо в случае необходимости в таких усовершенствованиях.

Приобретая такие объединённые блоки, обратите внимание на механизм крепления проводов к такому устройству. Если для крепления проводов используются резьбовые соединения, то от покупки следует отказаться, ведь достаточно в одной

клемме

 сорвать резьбу, чтобы всё устройство оказалось неработоспособным.

Современный рынок электротехнических приборов предлагает множество различных модификаций комбинированной электроарматуры.

Однако, все их можно классифицировать по следующим признакам:

  1. Соотношение между числом сблокированных розеток и выключателей.
  2. Способ монтажа – наружный или встроенный.
  3. Дизайн.

Сегодня, можно найти в продаже блок, состоящий из одной розетки и одно-трехклавишного выключателя, а можно подобрать изделие с двумя-тремя электророзеткам и различным числом выключателей.

Конечно, выбор той или иной модификации завит от числа подключаемых потребителей электроэнергии и количества источников освещения. Многоклавишные выключатели незаменимы при подключении многорожковых люстр, когда различной комбинацией нажатых клавиш можно ступенчато менять интенсивность освещения.

Наружная электротехническая арматура визуально воспринимается несколько громоздко и ее установка обусловлена невозможностью электромонтажа скрытой проводки.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

Розетка с выключателем в одном корпусе и специфичность этой конструкции

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.

После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Розетка с выключателем в одном корпусе и специфичность этой конструкции

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Розетка с выключателем в одном корпусе и специфичность этой конструкции

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Первым делом подведем провод питающий распределительную коробку. В нашем примере мы используем провод марки ВВГнгП, в качестве питающего используется трехжильный провод сечением 2,5 квадрата. Сечение подобрано методом расчета по нагрузке на цепь, данные расчеты вы можете без труда выполнить своими силами. Здесь, вы найдете подробное описание того, уверяю вас сложного здесь ничего нет.

С обоих сторон необходимо оставить запас провода на подключение элементов электропроводки (автомат, розетка, выключатель) 10-12 сантиметров, в распределительной коробке 10-15 сантиметров. Слишком короткие провода будет неудобно соединять и подключать, так что сильно лучше не экономить.

Здесь потребуется провод с сечением жил 2,5 квадрата.

На выключатель 1,5 квадрата.

Теперь, прокладываем провод на освещение, у нас это лампочка с патроном.

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу.

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

  • синий, белый с синей полосой — ноль (нейтраль)
  • желтый с зеленой полосой — земля (заземление)
  • оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой
Читать далее:  Угловые раковины в ванную комнату виды и востребованные модели

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье . Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю. Более подробно про подключение читайте в статье, .

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье .

Устанавливаем механизм розетки в подрозетник.

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье, .

Устанавливаем механизм в подрозетник (монтажный стакан).

Подключаем патрон. Снимаем изоляцию с провода, отмеряем нужное количество фазной и нулевой жилы для подключения, зачищаем и подключаем. Хорошо протягиваем контактные винты отверткой, убеждаемся в надежной фиксации покачав провод влево вправо.

Все элементы схемы установлены и подключены, переходим к следующему этапу.

Осталось выполнить последний заключительный и самый ответственный этап выполнения схемы. Приступим.

Что бы было просто и понятно соединение проводов начнем с выключателя и светильника (в нашем случае патрона и лампочки). Подготавливаем провода, снимаем наружный слой изоляции.

В нашем примере применяется трехжильный провод, выбор обусловлен его функциональностью, так как в случае необходимости можно без проблем переделать схему. Например, одноклавишный выключатель можно переделать на двухклавишный или, на потолке был простой светильник с одной лампочкой, а стала люстра (в некоторых люстрах применяется система частичного включения ламп, например их 10, одна клавиша включит 6, вторая 4, обе соответственно все).

Теперь зачищаем по 3,5-4 сантиметра медных жил всех оставшихся проводов.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя (отходящая фаза) и белую фазную жилу с провода идущего на лампочку. Соединение выполняем методом скрутки жил проводов между собой.

Теперь, снимаем изоляцию со всех остальных проводов.

Зачищаем для последующего соединения изоляцию всех 6 жил по 3,5-4 сантиметра.

Две желтые с зеленой полосой.

И три фазные, одну белую и две белые с коричневой полосой.

Схема практически завершена. Теперь нужно проверить правильность ее выполнения. Вворачиваем лампочку в патрон.

Разводим скрутки в распределительной коробке, так чтобы они не касались друг друга и подаем напряжение на автомат защиты нашей цепи. Включаем автомат, переводим рычаг в положение вверх.

Нажимаем клавишу выключателя, свет загорелся.

Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность.

Все в порядке, все работает.

Теперь отключаем электричество и с помощью изоляционной ленты изолируем скрутки.

Аккуратно укладываем их в распределительную коробку.

Схема выполнена.

Стоимость на популярные модели

Цена объединённого блока всегда зависит от комплектации. Розетка с одним выключателем всегда дешевле, чем модель, оснащённая 2 или 3 из них.

Горизонтальный модуль предназначен для внутреннего монтажа. Устройство имеет 1 выключатель для света и 1 розетку, не оснащённую заземлением, что является большим минусом при организации электроснабжением современных устройств.

В том случае, если не планируется включать мощные приборы, а для организации освещения достаточно только 1 выключателя, то данная модель идеально подходит для этой цели, ведь цена такого блока составляет всего 200 рублей.

Данная система оснащена одним выключателем, но часто этого бывает достаточно для организации нормального освещения в помещении. Viko Palmiye серый 90555581 имеет степень защиты IP54, что позволяет устанавливать его в условиях повышенной влажности воздуха.

Цена устройства – 300 рублей.

Вертикальный блок, состоящий из выключателя и розетки с заземлением. Корпус данного блока изготовлен из высококачественного пластика. Выключатель оснащён индикатором, что позволяет легко обнаружить его местонахождение в темноте.

Цена блока – 225 рублей.

Горизонтальный блок, состоящий из 1 розетки с заземлением и 2 выключателей. Такое устройство позволяет регулировать интенсивность освещения или использовать выключатели для освещения различных секторов одной комнаты.

Цена – 230 рублей.

GSL000178

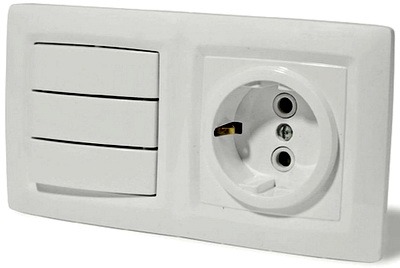

Данный электротехнический модуль объединяет в одном корпусе 3 выключателя и 1 розетку, что позволяет очень эффективно использовать блок там, где есть необходимость в регулировке интенсивности освещения комнаты или отдельных её секторов. Розетка оснащена заземлением и специальными шторками, которые закрывают её контакты от “несанкционированного” доступа к ним металлических предметов, которые могут там оказаться благодаря детскому любопытству.

Как подключить розетку и выключатель: схемы и рекомендации по монтажу

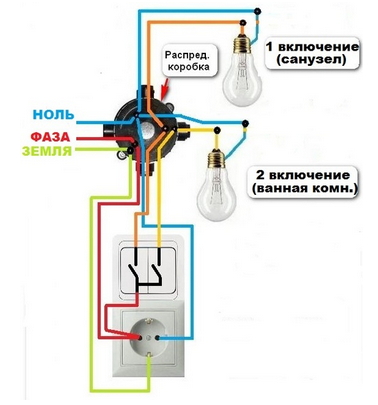

схема подключения двухклавишного выключателя

Для того, чтобы осуществить правильный монтаж электротехнического модуля, понадобятся следующие материалы и инструменты:

  • отвёртка;
  • медный трёхжильный провод 1,2, или 3 -жильный в зависимости от количества выключателей в блоке;
  • зубило;
  • молоток;
  • индикаторная отвёртка;
  • гипсовая штукатурка;
  • подрозетники;

Прежде, чем проводить электромонтажные работы, в обязательном порядке обесточивается тот электрический контур, который подводит ток к распределительной коробке. Для этого в распределительном щитке выключаются предохранительные автоматы, а провода в месте проведения работ обязательно индикаторной отвёрткой проверяются на отсутствие фазного тока.

Если необходимо осуществить монтаж дополнительного электротехнического прибора, то от распределительной коробки до предполагаемого места установки делается штроба с углублением около 2-3 см

Прежде, чем прорубить углубление, делается разметка непосредственно по стене. В месте установки объединённого блока, также предварительно обводится контур рабочей части такого блока и уже по нему выбивается с помощью зубила и молотка место для установки, глубиной, которая позволит рабочей части поместиться полностью и не выступать за уровень стены.

Замену выключателей и розеток можно осуществить самостоятельно или же привлечь к выполнению этой работы специалистов. При отсутствии знаний и навыков обращения с электросетью, лучше отдать предпочтение второму варианту. В этом случае исключается риск короткого замыкания, а также гарантируется соблюдение всех правил безопасности и качественного монтажа.

Тип устанавливаемой конструкции Цена, руб.
Подрозетник (подготовка отверстия под монтаж в гипсокартоне) 100
Подрозетник (подготовка отверстия под монтаж в кирпиче) 170
Розетка наружного типа 250
Замена механизма во внутренней розетке 250
Замена механизма в наружной розетке 350
Розетка внутреннего типа (основа – гипсокартон) 400
Розетка внутреннего типа (основа – бетон) 500
Розетка наружная под электрическую плиту 550
Розетка внутренняя под электрическую плиту 700

Схема подключения розетки с выключателем

Перечень необходимых инструментов для установки изделия своими руками:

  • буровая колонка;
  • дрель;
  • пассатижи;
  • отвертки с изолированными ручками (2 шт.);
  • кусачки.
Читать далее:  Как собрать сифон для ванны правильная установка сифона

Подготовка к монтажу предполагает выбор места для установки, нанесение разметки и высверливание отверстий в стене с помощью коронки. Если проводка в помещении скрытая, потребуется сформировать нишу. На корпусной части имеются перфорированные отверстия, предназначенные для кабелей. Их следует выломать.

Для розетки с выключателем в одной конструкции предусмотрена определенная последовательность действий при установке. Самый простой способ решения проблемы предполагает использование четкой схемы подключения проводов к устройству в блоке распределения.

Перед проведением работ в обязательном порядке необходимо обесточить квартиру или дом

Как подключить розетку от выключателя:

  1. Формирование отверстия под монтаж внутреннего блока или подбор оптимального места под установку наружного.
  2. Определение фазы от распределительного щитка и обесточивание комнаты.
  3. Подвод фазы к выключателю. Для этого концы фазных жил зачищаются, скручиваются и покрываются изоляцией.
  4. Нулевая жила сети подводится к розетке и покрывается изоляцией.
  5. Провода, которые остались не использованными, скручиваются вместе и покрываются изолирующим материалом.

Использование данной схемы подключения розетки и выключателя путем связывания фазного кабеля через рубильник будет целесообразным в том случае, если сетевое гнездо используется крайне редко, а при этом требуется постоянное включение и выключение электрических приборов.

Принцип действия подобной конструкции крайне прост. Если рубильник находится во включенном положении, на розетку через коммутатор подается фаза. Такая система удобна в тех случаях, когда в помещении установлен водонагреватель, не имеющий кнопки выключения. За счет монтажа совмещенной конструкции не придется постоянно выдергивать вилку из сети.

Следуя правилам безопасности, работать необходимо в прорезиненных перчатках

Выключатель и розетка, совмещенные в одной конструкции, могут эксплуатироваться отдельно друг от друга. Например, в схеме подключения лампочки через выключатель с розеткой, кабели с фазой и нулем прокладываются от главного щитка к боксу распределителя.

В коробке будет содержаться несколько проводов:

  1. Кабели, идущие от лампы (2 шт.).
  2. Провода, ведущие от блока (3 шт.).

Фазная жила, которая идет от щитка соединяется с розеткой. Нулевая жила от электросети подключается к нулевому кабелю, идущему от лампы и розетки. В свою очередь, фазные провода, соединяющие выключатель и патрон, скручиваются вместе и в обязательном порядке изолируются. После этого с помощью подходящего кабеля подключается заземление.

Процесс подключения розетки с выключателем в одном корпусе

В этой схеме подключения одноклавишного выключателя розетка будет работать автономно от него. При этом процесс выключения и включения лампочки осветительного прибора в помещении не будет затрагивать другие элементы данной конструкции, и сказываться на их функционировании.

Чаще всего установку двухклавишного выключателя и розетки выполняют в перегородку, в зоне между дверьми в туалет и ванную комнату. Благодаря этому появляется возможность контролировать освещение в двух помещения и одновременно подключать через розетку переменного тока любые электрические приборы.

Схема распределительной коробки и соединения двухклавишного выключателя

Для подключения используется пять проводников. Они соединяют спаренную конструкцию и распределительную коробку. Во время работы нужно проследить, чтобы нулевой провод и заземляющая жила обязательно были подключены к розетке и только к ней. Используя специальную перемычку, следует подать фазу на выключатель с двумя клавишами. Этот элемент присутствует в коммутирующем блоке.

Согласно схеме двойного выключателя пара свободных жил подключается к его коммутирующим контактам. Через этот элемент будет подаваться фаза к осветительным приборам, находящимся в ванной комнате и туалете. В распределительной коробке следует скрутить провода свободных жил с теми, что подают фазу через коммутатор. За счет этого система соединяется с патронами лампочек в помещениях.

Заземление и нулевые провода формируются в коробке распределителя с помощью соединения голых концов со скрутками, которые были предназначены для подключения розетки. Если возникнет необходимость в том, чтобы осуществить замену последовательности клавиш выключателя, которые подают напряжения на осветительные приборы в ванной комнате и санузле, следует поменять местами на коммутирующих контактах жилки.

Защитная шторка для розетки защищает устройство от негативных внешних воздействий

Блок с такой конфигурацией применяется для экономии электрической энергии. Он может выполнять функцию главного управляющего звена для нескольких источников света, установленных в одном помещении.

Функционал тройного выключателя с розеткой позволяет контролировать:

  • основной источник света;
  • декоративные приборы;
  • дополнительные источники света.

Схема подключения розетки с трехклавишным выключателем

Благодаря этому появляется возможность при нехватке света не прибегать к подключению светильников, нажав клавишу, питающую дополнительные или декоративные источники. Если же уровень освещения в комнате слишком большой, с помощью такого выключателя его можно поубавить.

Схема монтажа практически такая же, как и в случае с выключателями, имеющими одну или две клавиши. Чаще всего нулевая жила имеет синюю расцветку, а фаза выполнена в красном или черном цвете. Эта особенность конструкций позволяет без труда находить необходимые провода. Конфигурация самого выключателя аналогична обычному варианту изделия с тремя кнопками. Отличительной чертой является лишь то, что нулевой провод подводится прямо в розетку.

Если в одном месте подключается несколько электрических приборов, целесообразнее использовать блок с двумя или более розетками. Такая конструкция может использоваться для подпитки телефона, бытовой техники, компьютера. В этом случае все розетки находятся под одной крышкой и подключаются параллельно.

Две или более розеток подключаются к электрической цепи параллельно

Перед тем, как приступить к работе, необходимо сформировать перемычки из трех проводов и подвести их к каждому установочному месту. При этом очень важно, чтобы длина перемычек не была слишком большой. Впоследствии из-за этого розетка не станет как надо в монтажную коробку, а сами провода будут создавать помехи в процессе работы.

Процесс подключения нескольких розеток выполняется в следующем порядке:

  1. Все розетки разбираются.
  2. Производится зачистка элементов (перемычек между коробками, кабеля электрического питания, проводов).
  3. Выполняется подключение первой розетки и проходящего кабеля.
  4. Розетка устанавливается в монтажной коробке по уровню.
  5. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки.

Если в конструкции присутствует более двух розеток, оставшиеся элементы подключаются аналогичным образом. Последний из компонентов в этом случае будет подключен только к трем проводам.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Читать далее:  Печь для русской бани рейтинг ТОП моделей как выбрать лучшую банную печь на дровах

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Инструкция:

  1. При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
  2. Подрозетники фиксируются в углублении с помощью гипсового раствора.
  3. Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. “Земля” подсоединяется к третьей свободной клемме розетки.
  4. На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
  5. После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
  6. Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.

При установке электротехнического узла такой конструкции, все работы осуществляются таким же образом, как и установка одноклавишного устройства. Практически все двухклавишные модели не требуют большего пространства для установки и дополнительного подрозетника.

Розетка с выключателем в одном корпусе и специфичность этой конструкции

Все подготовительные работы, описанные на примере установки одноклавишного устройства, применяются для установки двухклавишных модулей. Фазный провод отводится от общего фазного провода, а на выходе каждого выключателя крепится по одной жиле, которые затем ведутся к осветительный приборам.

Аналогичным способом выполняется установка трёхклавишного прибора, с той лишь разницей, что количество жил, которые будут направлены от выключателя к осветительным приборам равно 3.

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.

Ошибки при подключении

Самая частая ошибка — розетка работает, а выключатель нет.

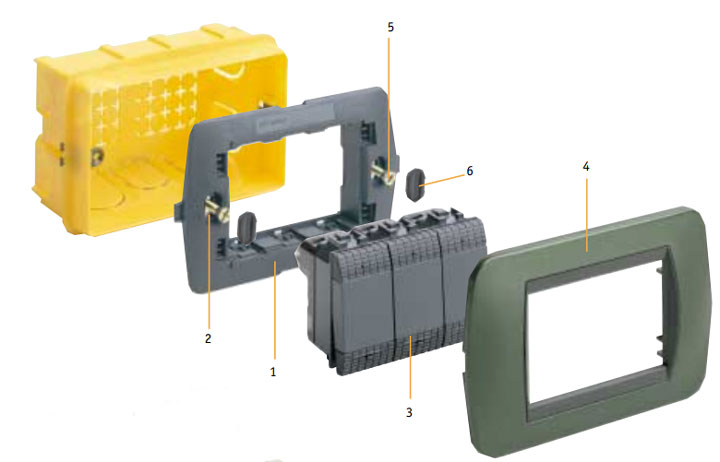

из чего состоит трехклавишник

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.Опять же все решается проверкой индикатором.

Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

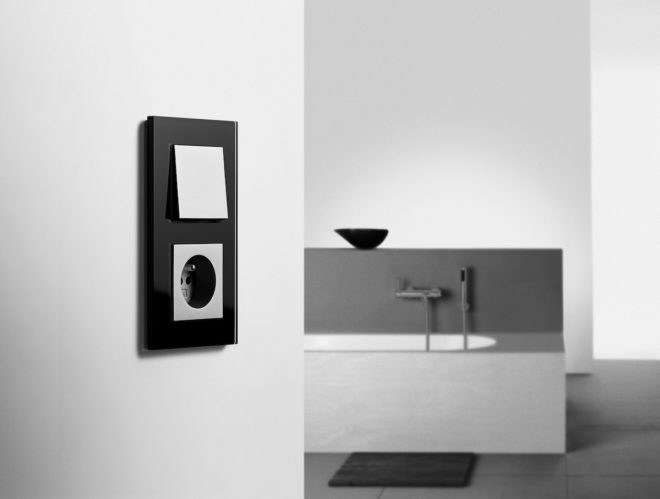

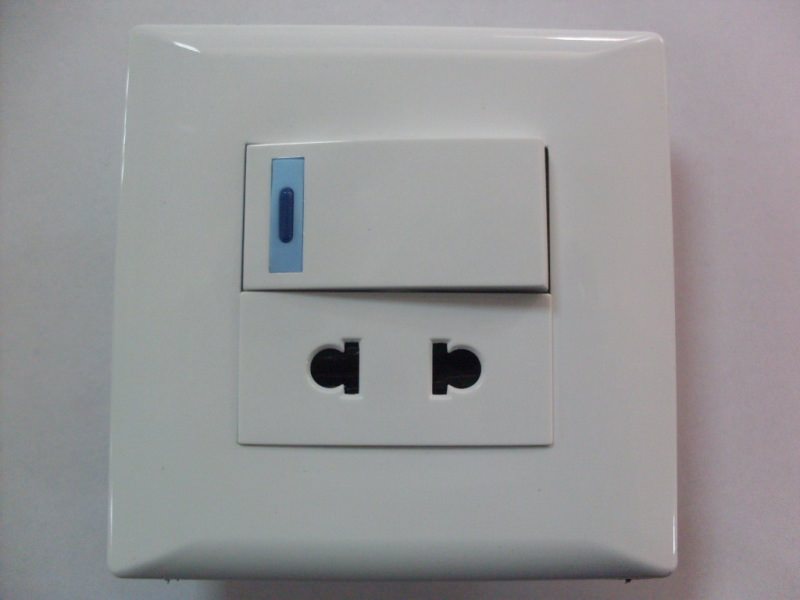

Розетка с выключателем в одном корпусе и специфичность этой конструкции

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Блиц-советы

  1. Если монтаж осуществляется в деревянном доме, то установка совмещённого блока обязательно должна быть осуществлена с помощью металлического подрозетника.
  2. Производя монтаж такого модуля у дверного проёма, следует разместить его таким образом, чтобы выключатель оказался ближе к двери, чем розетка.
  3. Если ваши познание в электрике недостаточны для осуществления такого вида электромонтажных работ, то следует доверить монтаж розетки с выключателями в одном корпусе профессиональным электрикам.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
