Розетка для стиральной машины в ванной принципы установки

Установка стиральной машины на кухне

Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.

Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.

Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.

Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.

Для подключения прокладывается отдельный трехжильный кабель от распределительного устройства. Третья жила обязательно соединяется с шиной защитного заземления, обеспечивая снятие опасного потенциала с металлических частей стиральной машины при пробое напряжения на корпус. Розетка для стиральной машины запитывается отдельной линией и подключается от индивидуального автоматического выключателя.

Ток утечки, вызывающий срабатывание дифференциальной защиты, согласно ПУЭ, не должен превышать 30 мА. Рекомендуется использовать УЗО или дифференциальные автоматы с номинальным током реакции 10 миллиампер – они дороже, но срабатывают быстрее.

Это гарантирует более высокую степень защиты человека, попавшего под напряжение пробоя на корпус. Автоматический выключатель для выбирается на стандартное значение С 16 А.

Отверстие в стене

Итак, место для будущей розетки определено, рассчитано расстояние от пола и источников воды. Вооружившись перфоратором, в этом месте нужно выдолбить отверстие в стене под розетку.

Провода

Розетка для стиральной машины в ванной принципы установки

Для проводов нужно «проложить путь» к внешнему электропитанию. Тут два варианта:

  • сразу продолбить отверстие насквозь;
  • или пустить провода по стене под потолок, а там уже вывести наружу;

Первый способ быстрее и проще, но он оставляет заметные следы и плохо сказывается на внешнем состоянии стены, которые нужно будет заделывать.

Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.

К розеткам для стиральных машин в ванной выдвигаются особые требования в связи с тем, что данные электроприборы обладают повышенным уровнем энергопотребления, обусловленным наличием в них нагревательных элементов. Кроме того, зачастую они устанавливаются в ванной комнате, где с электричеством нужно быть предельно осторожным.

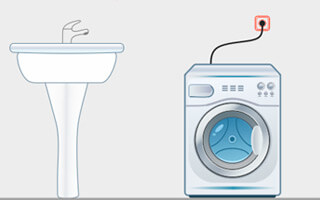

Для удобства розетка располагается рядом со стиральной машиной и, как уже говорилось, подальше от душа, ванны, чтобы было меньше шансов на попадание воды. Если розетка нужна возле умывальника, то расположить ее лучше сбоку, делать это над или под мойкой запрещается.

Также нельзя размещать розетки на холодных стенах, где постоянно образуется конденсат, чтобы избежать попадания влаги.

Розетка для стиральной машины должна находиться на высоте не менее, чем 60 см. Расстояние от пола может быть и больше (некоторые специалисты рекомендуют даже 180 см). Это обезопасит ее от попадания воды в случае затопления ванной. Слишком высоко размещать розетку тоже не рекомендуется: нужно, чтобы провода стиральной машины хватало, чтобы подключить ее.

Розетка для стиральной машины в ванной принципы установки

Правило «шестидесяти сантиметров» касается не только высоты: розетка для стиральной машины в ванной должна быть расположена не ближе, чем в 60 см от ближайшего источника воды.

Требования к электропроводке

Согласно требований нормативных документов по электробезопасности (ПУЗ – правила устройства электроустановок), ванные комнаты относятся к категории помещений с повышенной опасностью. Розетки в них устанавливать вообще запрещено, но для бытовых помещений сделано исключение при соблюдении определенных требований. Одно из требований гласит, что проводка в ванной комнате должна выполняться только скрытым способом, чтобы исключить прямое попадание воды.

Розетка для стиральной машины в ванной комнате

Розетка для стиральной машины в ванной комнате

Сечение проводов должно быть рассчитано на потребляемый стиральной машиной ток с некоторым запасом.

I=P/U,

Читать далее:  Пеногаситель для пылесоса назначение виды как использовать обзор популярных брендов

где      P – паспортная мощность стиральной машины;

U- напряжение питания сети.

К примеру, если мощность стиральной машины составляет 2.2 кВт, то потребляемый ток будет равен 10 А.

Множество источников приводи объемные таблицы для определения допустимого сечения провода, но большая часть информации в них излишня. С достаточной точностью можно считать сечение провода из расчета 2 кВт мощности на 1 мм2 медного провода. Таким образом для подключения стиральной машины с мощностью до 5 кВт достаточно взять медный провод сечением 2.

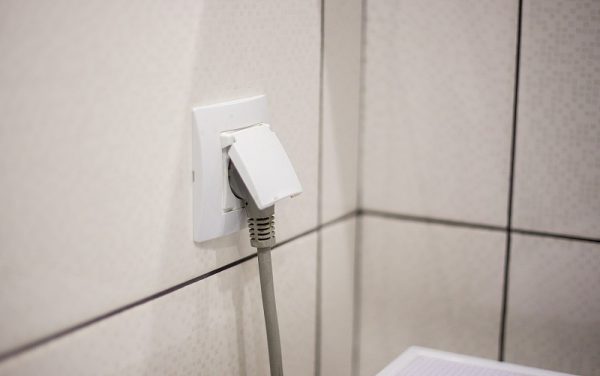

Розетка для стиральной машины

Наилучшим вариантом считается прокладка отдельного кабеля для розетки стиральной машины. Если выбран такой вариант, то для работы следует брать только медный провод, поскольку алюминиевый нужен с большей площадью сечения. Такой кабель довольно грубый, жесткий, с ним тяжело работать. А самое главное, его прочность намного меньше медного, который, даже будучи многожильным, очень трудно повредить, даже не имея особого опыта в монтажных работах.

Обратите внимание! В примерах и рекомендациях говорится о сечении провода, а не его диаметре! Определить сечение, зная диаметр, можно по известной школьной формуле. Для многожильных проводов общее сечение составляет сумму сечений всех элементарных жил.

Все кабели в ванной, в том числе и для стиральной машины, прокладываются скрытым способом, т. е. внутри стен, не имея выхода на поверхность.

Если такой возможности нет и провода прокладываются открыто, то их необходимо изолировать. Нельзя применять рукав из металла, прокладывать кабели в стальных трубах, использовать для крепления металлические скобы без покрытия.

Розетка для стиральной машины в ванной комнате

I=P/U,

где      P – паспортная мощность стиральной машины,

Это довольно существенное значение. Слишком тонкий провод будет перегреваться вплоть до расплавления изоляции и перегорания.

Для монтажа проводки нужно использовать трехжильный электрический кабель. Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления.

Установка розетки в ванной комнате осуществляется с учетом техники безопасности:

  1. Розетка монтируется на удаленном расстоянии от источника воды. Если же комната маленькая по площади и выполнить условие тяжело, то монтаж проводится с учетом критерия комфортного пользования ею. Расстояние от точки питания до источника воды допускается не меньше 60 см.
  2. Нельзя устанавливать розетку на низком уровне. Монтаж делается с учетом высоты. Чем ниже будет установлена розетка, тем больше капель воды от конденсата будет стекать по ее поверхности. Если ремонтные работы позволяют, то условие монтажа необходимо выдержать. Минимально допустимая высота установки – 60 см.

Такой параметр выбран не случайно. Если произойдет порыв водопроводной системы, то до розеток вода не поднимется. Поэтому в ванной комнате подходит выражение: чем выше высота розетки для стиральной машины, тем лучше.

Устройства защиты и отключения

В целях безопасности следует отдать предпочтение розетке со встроенным УЗО или же установить его отдельно в электрощите. Данное устройство может обезопасить при ударе током – оно прекращает его подачу, если происходит утечка на корпус, а также при коротком замыкании или прикосновении к токоведущим элементам. С помощью УЗО можно предотвратить выход из строя электроприбора и возникновение пожара. Наибольшее значение тока утечки – 30 мА.

На случай аварийного отключения устройств при утечке тока (например при неполном коротком замыкании, что часто бывает при повреждении ТЭНа), стиральная машина должна подключаться через УЗО – устройство защитного отключения. Такие автоматы контролируют соответствие токов в нулевом и фазном проводах, и в случае утечки с током от 30мА и выше, мгновенно размыкают цепь питания устройства.

УЗО – устройство защитного отключения

Такая особенность подключения стиральной машины еще раз подтверждает необходимость прокладки отдельной проводки. Поскольку, если через УЗО будет подключено несколько устройств, то возможны ложные срабатывания защиты, особенно из-за устройств с большим сроком работы.

В продаже можно встретить розетки, в которых УЗО уже встроен. В некоторых случаях это может быть удобно, хотя подобные розетки имеют большие размеры и не всегда удачно вписываются в интерьер.

Читать далее:  Лучший вентилятор для ванной 2019 года

Многие производители бытовой техники комплектуют производимые устройства встроенным УЗО, который размещается на шнуре питания недалеко от вилки включения.

Кроме УЗО на щитке должен быть установлен автоматический выключатель, который должен срабатывать при коротких замыканиях в нагрузке. Ток срабатывания выключателя для стиральной машины обычно берется в пределах 16 А. Подключение автомата защитного отключения и устройства защитного отключения.

Кроме автоматического выключения автомат можно использовать для быстрого отключения нагрузки, не вынимая шнур питания стиральной машины из розетки в ванной комнате. Постоянно так делать нельзя, поскольку автоматические выключатели не рассчитаны на частую коммутацию и быстро выходят из строя.

 УЗО – устройство защитного отключения

УЗО – устройство защитного отключения

подключение УЗО

Подключение автомата защитного отключения и устройства защитного отключения.

Мощность

Мощность розетки зависит от мощности стиральной машины, которая к ней подключается: чем она выше, тем большую нагрузку должна выдерживать розетка. Если мощность машинки в пределах 3 кВт, то розетку стоит выбрать с мощностью не менее 16 А (ампер). Если мощность розетки не будет соответствовать, окажется меньше, чем это требуется, то она будет оплавляться. Вследствие этого может произойти замыкание во влажной среде.

Заземление

Розетка для стиральной машины в ванной принципы установки

Как и любой потребитель электроэнергии, стиральная машина должна быть заземлена. Производителями оборудования предусматривается подключение стиральной машины к розетке с заземляющими контактами, которую у нас принято называть евророзеткой.

Заземляющий контакт в розетке для стиральной машины должен быть соединен с соответствующей клеммой квартирного распределительного щитка или с шиной заземления.

В многоквартирных домах состояние заземления контролирует энергоснабжающая организация. В частных домах этим вынуждены заниматься сами жильцы.

Кроме устройства защитного отключения розетки для стиральной машины должны иметь защитное заземление. Устройство защитного отключения сработает и без него, но уровень защиты будет гораздо ниже. К тому же стиральная машина может бить током при отсутствии заземления.

Для его подключения используется одна из жил трехжильного медного провода для розетки.

В ванной должны быть заземлены все токопроводящие элементы (например, металлическая ванна, стальной провод).

Влагозащищенность

Розетка в ванной для стиральной машины должна быть влагозащищенной, закрываться крышкой, чтобы в нее не попала вода. Во внутренней части таких розеток есть резиновые кольца, при наличии которых уменьшается риск возникновения искры и, как результат, короткого замыкания.

Есть 8 степеней влагозащищенности розеток, из которых под стиральную машину в ванной подойдут только 3:

  • IPX 4 – защита от брызг в любых направлениях;
  • IPX 5 – защита от струй;
  • IPX 6 – защита от сильных струй.

Розетка для стиральной машины в ванной принципы установки

Выбор степени зависит от места нахождения розетки. Если она расположена вдали от душа, ванной и мойки, то подойдут первые 2 типа (IPX 4 или IPX5), если вблизи — IPX 6. Фото розетки для стиральной машины в ванной, имеющей высокий уровень влагозащенности, представлено ниже.

Чего нельзя делать

Категорически запрещается пользоваться в ванных комнатах удлинителями, особенно сомнительного производства. Мало того, что они никак не защищены от попадания влаги, большинство из них не имеет контакта заземления, а шнуры выполнены из провода с малым сечением.

Ванная комната, как говорилось выше, является помещением с повышенной влажностью, где действие электрического тока высокого напряжения особенно велико.

Цена любой ошибки в подключении электрооборудования может быть достаточно высокой, поэтому нужно строго следовать рекомендациям и не надеяться, что ничего страшного никогда не произойдет.

Вам также будет интересно почитать:

  • Indesit wiun 102- инструкция по эксплуатации стиральной машины на русскомIndesit wiun 102- инструкция по эксплуатации стиральной машины на русском
  • Первый запуск новой стиральной машины: инструкцияПервый запуск новой стиральной машины: инструкция
  • Как выбрать стиральную машину по материалу бакаКак выбрать стиральную машину по материалу бака
  • Стиральная машина Bosch – ошибка F23Стиральная машина Bosch – ошибка F23

Нельзя подключать заземление розетки к трубопроводам водоснабжения и канализации, батареям отопления и арматуре зданий.

Сечение кабеля

Сечение жил провода, которым подключается розетка для стиральной машины, зависит от номинального тока потребления. Таблицы 1.3.4 и 1.3.5 ПУЭ показывают значение сечения провода для максимально допустимой мощности и тока в зависимости от материала жилы и способа прокладки.

Нужно учесть, что установка розетки для стиральной машины производится кабелем с медной жилой, уложенным скрытно.

Из практических соображений рекомендуется использовать кабель с сечением жил 2,5 мм2.

В старых квартирах может быть смонтирована розетка, подключенная алюминиевым проводом, сечением 1,5 квадратных миллиметра. Проводка будет нагреваться и гореть при работе стиральной машины. Это создаст неудобства при эксплуатации и может вызвать воспламенение и пожар. Она выполнена по двухпроводной схеме и не сможет обеспечить электробезопасность.

Читать далее:  Коды ошибок посудомоечных машин Ariston (Аристон): расшифровка

Розетка для стиральной машины в ванной принципы установки

Даже если нет возможности поменять всю проводку в квартире на трехжильную медную с монтажом защитной автоматики, участок сети для стиральной машины нужно заменить.

Электропроводка должна выдерживать мощность приборов, к ней подключенных. Перед тем, как провести розетку в ванную, необходимо выбрать кабель с нужным сечением. Поэтому разобраться в этом вопросе очень важно.

В инструкции любого электроприбора указывается его мощность. В том числе, и стиральная машинка имеет такую инструкцию с указанием ее мощности. Провод из трех жил должен быть цельным, не поврежденным. Одна жила используется для заземления.

Сечение кабеля для ванной комнаты можно рассчитать:

  • Изучается инструкция с указанием мощности прибора подключения. В большинстве своем эта цифра не превышает 3 кВт.
  • По справочнику с учетом мощности выбирается сечение провода. Если устанавливается несколько розеток, то нужно сложить мощности приборов, которые будут в них подключаться. Отталкиваясь от этого показателя по справочнику, выбирается сечение провода.

Электрики советуют выбирать показатели сечения с запасом на мощность прибора. Вдруг по истечении какого-то времени будет установлена машинка более мощная.

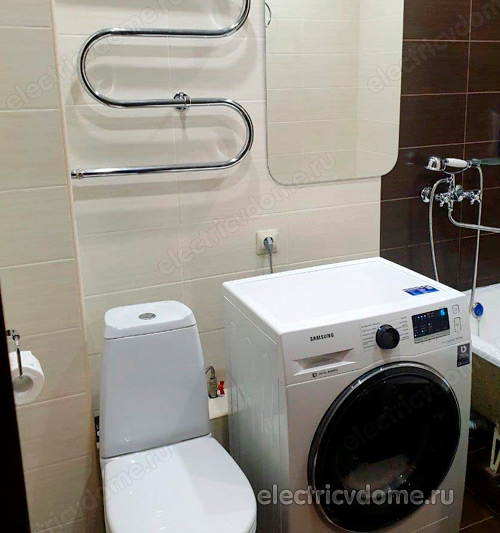

розетка в ванне для стиральной машины_rozetka v vanne

При покупке кабеля для розетки следует обратить внимание не только на его длину, но и на сечение. От этого зависит долговечность работы стиральной машины и розетки. К тому же, если оно будет меньше, чем должно, провод может перегореть и стать причиной возникновения пожара.

Подбор провода зависит от мощности устройства, которое подключается в розетку, в данном случае от мощности стиральной машины. Она указана в инструкции и на корпусе прибора (в крайнем случае, можно посмотреть в Интернете мощность машины какой-либо модели).

Информацию о том, какого сечения должен быть провод для машины определенной мощности, можно найти в правилах в Правилах устройства электроустановок (ПУЭ). Таблица из ПУЭ представлена ниже.

Мощность электроприбора, кВт

Сечение кабеля, кв. мм

4,1

1,5

5,9

2,5

8,3

4

10,1

6

15,4

10

18,7

16

25,3

25

Для машины мощностью, например, 3 кВт (самый распространенный тип), потребуется кабель с сечением 1,5 кв. мм, но можно сделать запас и приобрести кабель с большим сечением – 2,5 кв. мм.

Нельзя использовать одну розетку для всех электроприборов. Для такой мощной техники, как стиральная машина, должна быть отдельная розетка и отдельный кабель. Если нет возможности сделать несколько розеток, то следует учитывать общую мощность всех подключаемых электрических приборов и подбирать кабель с большим сечением.

Провод для розетки нужно заключать в силиконовый или пластиковый кабель-канал.

Где можно устанавливать розетку в ванной

Пункт 7.1.48 ПУЭ разрешает монтировать штепсельную розетку в ванной комнате, при соблюдении условий:

  1. размещение в зоне 3, вне области досягаемости брызг на расстоянии не меньше 0,6 метра от ванны или душевой кабины;
  2. подключение через разделительный трансформатор или с установкой защитного отключения от дифференциального тока;
  3. прокладка отдельной питающей линии без размещения распределительных коробок в ванной комнате и оборудование автоматической защиты от короткого замыкания.

Использование дорогого трансформатора, разделяющего питающую электросеть, не всегда удобно. На практике ограничиваются установкой УЗО и автоматической защитой или ставят дифференциальный выключатель, совмещающий обе функции. Защитные автоматы размещают в распределительном щитке.

В первую очередь вы должны определится с высотой, на которой будет установлена розетка, здесь есть несколько рекомендаций:

  1. Розетка должна быть доступна для извлечения из неё вилки.
  2. Чтобы вставить и извлечь вилку из розетки в непредвиденной ситуации вы не должны наклоняться, опираться о что-то или тянутся к ней.
  3. Расположение розетки должно быть таким, чтобы провод с вилкой не был чрезмерно изогнут или переломлен при включении.
  4. Не стоит её устанавливать близко к полу, чтобы предотвратить случайное залитие водой.

Исходя из этого следует, что идеальным местом расположение розетки будет на высоте верхней крыши стиральной машины или немного больше, сзади или сбоку от неё.

В идеальном случае розетка должна быть заземлена, но в большинстве квартир и домов отсутствует заземляющий контур. Если заземление всё же есть — обязательно подключайте третий провод (PE) к заземляющей клемме. Если заземления нет, то розетка подключается двумя проводами к сети. В обоих случаях розетка подключается через последовательно установленный автомат и УЗО. При это в схеме сначала автомат устанавливают до УЗО.

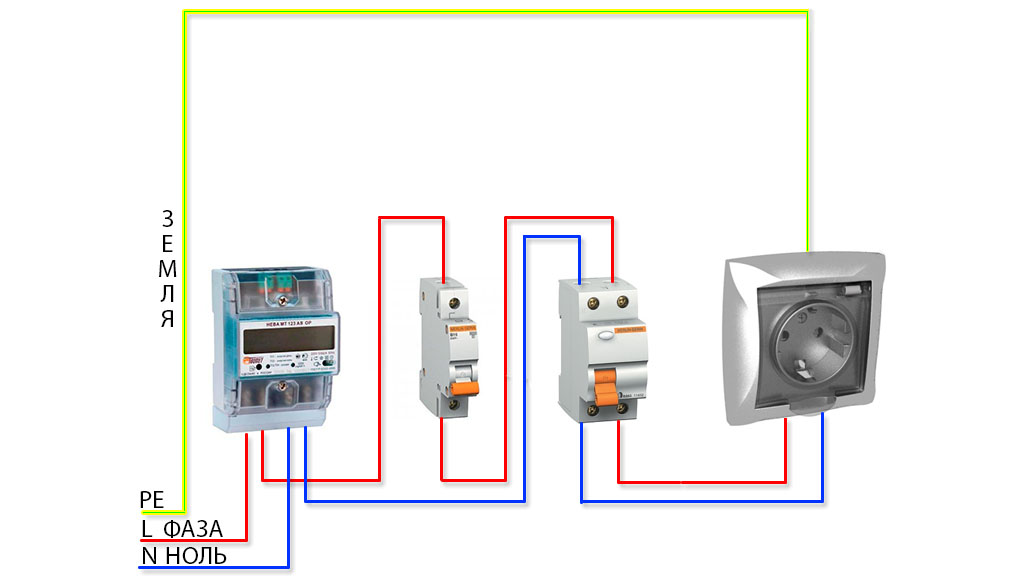

Подключается линия как обычно — фаза и ноль к питающим фазе и ноль с автоматического выключателя и УЗО, а третий «земляной» провод подключают к коробке уравнивания потенциалов (КУП или СУП), и к ним же подключают все металлические элементы комнаты — трубопроводы, ванную.

Розетка для стиральной машины в ванной принципы установки
От КУП провод проводят к заземляющей шины, а от неё к заземлителю.

Прокладка кабеля

Если стены бетонные или шлакоблочные кабель прокладывают в них. При этом возможна прокладка кабеля без гофрированной трубы или в ней. К стенам через равное расстояние линия фиксируется либо алебастровым раствором, либо на специальные пластиковые клипсы, либо дюбель-хомуты.

Если стиральную машину подключают в деревянном доме с наружной проводкой кабель прокладывают в кабельных каналах или гофрированных трубах. При этом прокладка в гофрированных трубах более надежна, потому что они по своему устройству неразборные, поэтому попадание в них воды минимизировано.

Для внутренней проводки используют соответствующие розетки в таком случае до монтажа розетки в плитке делают круглое отверстие с помощью сверла «балеринка» или коронки с алмазным напылением, после этого делают углубление с помощью перфоратора с буром либо зубилом. Монтируют подрозетник и уже в него розетку

Для наружной проводки используйте качественные электроустановочные изделия накладного типа. Их допускается монтировать на горючие поверхности, так как их корпус выполняется из диэлектрического материала, который не распространяет горение. Тем не менее мастера часто рекомендуют прокладывать между задней стенкой розетки и поверхностью, на которую её монтируют подложку из металла, например, оцинковки. Объясняют это тем, что, если стенка прогорит при аварийной ситуации огонь не затронет деревянную стену.

  • На выбранном месте в стене с помощью коронки по бетону делается углубление круглой формы. От него вверх тянется штроб для прокладки провода. Это делается для соблюдения техники безопасности. Таким способом будет спрятан кабель от попадания на него воды. А всем известно ее свойство проводимости. Нельзя провод протягивать в трубе из стали или металлорукаве.
  • На уровне потолка в стене делается отверстие, чтобы вывести провод из комнаты через него. Можно это отверстие сделать сразу около розетки.
  • В круглое углубление, используя алебастр, монтируется подрозетник. Запрещено использовать для фиксации провода скобы из металла без прокладок из резины. Разрешаются скобы с антикоррозийным покрытием.
  • В подрозетник заводится провод с 3 жилами, с сечением 2,5 мм2. Медный провод отличается лучшими электропроводящими свойствами. При маленьком сечение кабель из меди выдерживает больше нагрузку: на сечение 1 мм – 2 кВТ высокого напряжения. Для него не нужно много места в штробе. Кабель отличается устойчивостью к окислению. Электрики утверждают, что такой провод служит не меньше 30 лет.
  • При помощи алебастра провод укладывается по штрубу до потолка.
  • Через подготовленное отверстие его выводят на другую сторону стены.
  • Используя специальные обжимы, чтобы избежать растрепывания провода, устанавливается розетка.
  • Последний этап в работе – подключение точки питания к электричеству. Для стиральной машинки провод от розетки из ванной комнаты тянется до щитка квартиры с автоматическим отключателем, установленным под нее. Дополнительные розетки меньшей мощности подключают к распредкоробке.
  • Работа выполнена.

Важно придерживаться правила: не делать соединений в ванной комнате.

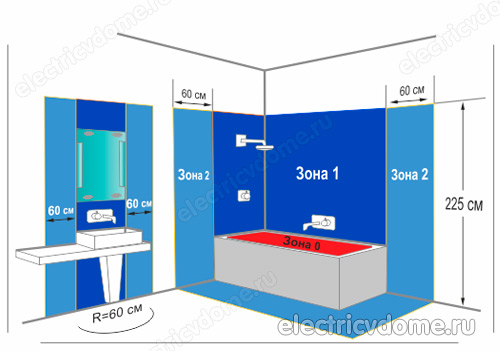

В зависимости от расположения объектов в ванной она делится на зоны. Не все из них являются благоприятными для размещения розеток.

В «нулевой» зоне находятся душ, ванна – те объекты, которые создают большое количество брызг. Поэтому размещение розетки для стиральной машины в данной зоне ванной нежелательно.

В первой и второй зонах розетки монтировать можно, т. к. в них находятся водонагревательные приборы и вытяжные вентиляторы.

Но самой благоприятной зоной ванной комнаты для расположения розетки является третья – она для этого и предназначена, ведь здесь можно не бояться попадания в них воды.

На фото ниже представлены все 3 зоны, последняя из которых является наиболее благоприятной для размещения розетки для стиральной машины в ванне.

Требования к электропроводке

I=P/U,

где нельзя размещать розетки в ванной_gde nelzja razmeshhat rozetki v vannoj

I=P/U,

Чтобы сэкономить материал, провод прокладывают кратчайшим маршрутом. Провод для розетки, предназначенной для стиральной машины, не должен пересекаться с другими ветками электрического провода. Никаких распределительных коробок также делать не рекомендуется – это опасно. При прокладывании следует избегать самых мокрых участков стен (возле раковины, ванной, душа). Также нужно избегать прочных, несущих стен – штробление может усложнить армированная сетка, находящаяся в них.

Перед началом проведения монтажа настоятельно рекомендуется ознакомиться с седьмой главой ПУЭ, где подробно расписаны требования, которым должна соответствовать прокладка кабельных трасс и сами розетки для ванной комнаты.

Наиболее распространенным является размещение стиральной машины в санузлах для экономии места в обычных комнатах. Установка розеток в ванной должна проводиться с учетом приборов, которые будут эксплуатироваться от нее.

Размещение стиральной машины в санузле

В случае невозможности прокладки скрытой проводки допустимо прокладывать и открытую проводку, однако в этом случае прокладку необходимо осуществлять в защитных металлорукавах, которые закрываются герметичными втулками.

Чтобы избежать наступления неприятных последствий, при установке розетки нужно правильно обращаться с проводкой. Выбор самой розетки – занятие не менее ответственное.Основные рекомендации:

  • проводка должна быть не снаружи, а скрыта в стенах, за плиткой и т.д.;
  • обязательно заземление;
  • изоляция мест соединений, стыков проводки с розеткой должна быть идеальной;
  • проводка для розеток в ванную не должна быть в общей группе с проводкой по всей квартире, ее нужно обособить отдельным кабелем;
  • проводка для розетки в ванной комнате должна быть исключительно в виде трехпроводного кабеля;
  • лучше установить автомат защиты;
  • нельзя ставить в ванную обычные розетки, как во всей квартире. Туда годятся только специальные – влагозащищенные;
  • розетку нужно выбирать с крышкой (полугерметичная) или полностью герметичную.

ВНИМАНИЕ! Если ванная комната внушительных размеров, розеток может быть много. Разрешается установка обычной розетки, но не ближе, чем 2,5 метра от источника воды.

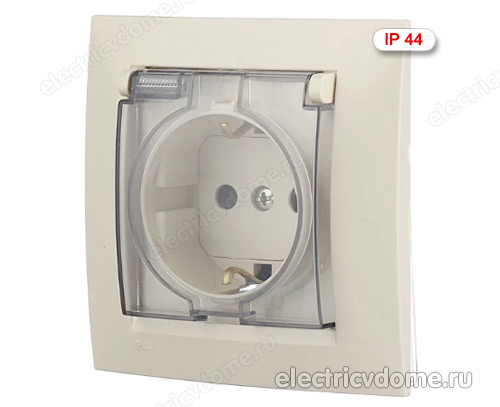

Выбор розетки для подключения стиральной машинки

Штепсельная соединительная розетка для подключения стиральной машины конструктивно должна иметь элементы защиты от влаги. Это обеспечивается, если есть:

  • внутренняя шторка, автоматически перекрывающая доступ к контактам при вытаскивании вилки;
  • защитная подпружиненная крышка, закрывающая розетку, когда вилка извлечена;
  • механическое уплотнение, препятствующее возможному проникновению влаги внутрь корпуса.

какую выбрать розетка для стиральной машинки_kak vybrat rozetku dlja stiralnoj mashiny

Степень защиты определяет параметр IP с цифрами, первая из которых отражает защищенность от проникновения пыли, вторая – влаги. Розетка для стиральной машины по степени защиты должна быть не ниже IP44.

Электрические характеристики должны соответствовать мощности используемого оборудования. В паспорте машинки не всегда указывают максимальный ток потребления, но обязательно присутствует мощность. Ток с достаточным приближением вычисляется делением значения мощности на напряжение сети.

Ряд номинальных значений тока для розеток представлен как 6, 10, 16 и 25 ампер. Рекомендуется брать розетку с запасом, обычно это 16 А. Обязательно наличие третьего, заземляющего контакта.

Не рекомендуется использовать провод стиральной машины для установки дополнительных розеток подключения фена, водонагревателя или сушилки.

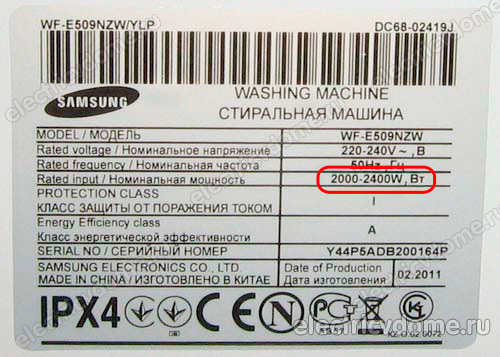

Современные приборы потребляют значительную мощность. В режиме нагревания воды бойлер потребляет около двух киловатт. Мощность фена, сушилки и других приборов примерно такая же. Для этих потребителей необходимо использовать отдельный кабель, создав группу розеток ванной комнаты с собственной защитной автоматикой.

мощность стиральной машины_moshhnost stiralnoj mashiny

Суммарная мощность включенных в линию бытовых приборов, при отсутствии отдельной линии, может превысить предельно допустимую для используемого сечения жил проводников. Невозможно гарантировать, что при работающей стиральной машине не включится бойлер. Это приведет к нагреванию кабеля, необоснованному срабатыванию автомата токовой защиты.

Какая должна быть высота розетки для стиральной машины? Высота розетки в ванной для стиральной машины выбирается из соображений удобства ее использования, с учетом того, что она располагается не ниже, чем 60 сантиметров от поверхности пола.

Никто не может гарантировать, что помещение не будет случайно затоплено при аварии водопровода или по небрежности. Обычно монтаж производится на высоте 1-1.25 метра, правила не определяют конкретных значений.

Пункт 12.30 ВСН 59 – 88 не допускает установку под и над раковинами рукомойников во избежание заливания розетки водой. Она должна располагаться с учетом расположения водопроводных и канализационных труб, чтобы минимизировать риск попадания влаги в случае аварии. Расстояние от этих устройств до розетки должно быть не менее 60 см.

Место установки розетки выбирается из соображений удобства эксплуатации стиральной машины, обеспечения доступности и легкости извлечения вилки кабеля подсоединения стиральной машины.

Розетка и стиральная машина должны быть подключены через устройство защитного отключения. Оно может быть установлен в розетке или после вводного автомата, питающего данную группу. От щитка до розетки отдельно проводится трехжильный медный провод.

Инструкция по установке розетки

Работы с электрической проводкой считаются особо сложными и опасными. Поэтому если нет опыта в этой области (или хотя бы опытных помощников), то стоит поручить установку розетки в ванной профессионалам, которые дадут стопроцентную гарантию соблюдения электробезопасности.

Если же устанавливать розетку приходится самому, то делать это нужно, соблюдая технику безопасности. В первую очередь, работать нужно в защитных перчатках. Рабочая зона должна быть полностью обесточена. Важно четко спланировать, как сделать розетку в ванной для стиральной машины: всю работу лучше разделить на шаги и продумать каждый из них, начиная от штробления стен и установки подрозетника и заканчивая монтажом и установкой самой розетки.

Установка розетки начинается с определения ее местоположения, согласно описанным выше требованиям. Наносятся метки. После этого необходимо с помощью коронки для перфоратора сделать отверстие в стене под розетку.

Затем с помощью перфоратора или болгарки выбиваются глубокие штробы для проводов в кабель-канале. Более легким вариантом будет пробить отверстие в стене, но в таком случае останутся слишком заметные следы.

В электрический щиток устанавливается устройство защитного отключения (если оно не встроено в розетку). Когда провод заложен в кабель-канал и подключен к УЗО, можно вести его по штробе к розетке для стиральной машины в ванной. Потом с помощью цементного раствора в отверстие устанавливается подрозетник, жилы провода подключаются к контактам розетки и монтируется ее внешнюю часть. После проверки работоспособности розетки стены нужно привести в прежний вид, и все готово.

Исходя из вышеизложенного, можно сформулировать основные требования к розеткам для стиральной машины в ванной и другого электрооборудования, необходимого для ее подключения к сети:

  • Наличие устройства защитного отключения, рассчитанного на ток утечки, не превышающий 30 м.
  • Мощность розетки не менее 16 А (для машины мощностью 3 кВт).
  • Влагозащищенность розетки (защитная крышка, защита степени IPX 4, IPX 5, IPX 6).
  • Наличие заземляющего контакта.
  • Кабель с сечением 2,5 кв. мм.
  • Скрытое проведение кабелей.
  • Расположение розетки для стиральной машины в ванной на высоте не менее чем 60 см от пола в 3-й зоне комнаты – подальше от источников воды, создающих большое количество брызг.

Выполнение данных требований по выбору и установке розетки уменьшит риск таких неприятных последствий, как выход электрооборудования из строя, удар электрическим током или пожар. При установке розетки для стиральной машины в ванной комнате – помещении с повышенной влажностью, обязательным условием является обеспечение безопасности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
