Ремонт однорычажного смесителя для кухни своими руками

Устраняем неполадки шарового однорычажного смесителя

Однорычажные смесители — относительно молодая разработка в области сантехники, завоевавшая доверие и популярность у потребителей. Такие краны называют еще «однорукие» или «однозахватные». В эксплуатации они очень просты: управление температурой и напором воды осуществляется одной рукой. Понимание особенностей устройства смесителя поможет легко справиться с его разборкой и ремонтом. Элементы однорычажного смесителя:

  • рычаг управления (рукоятка);
  • регулятор струи (носик);
  • корпус;

Устройство однорычажного смесителя

  • фиксатор (крепление);
  • керамический картридж или шаровый механизм;
  • силиконовые или резиновые прокладки;
  • круговая гайка;

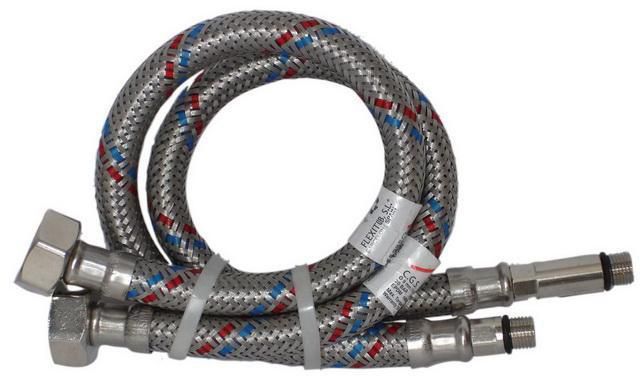

  • гибкие шланги для подачи воды.

По внутреннему устройству однорычажные смесители могут быть:

  1. Шаровые. Устройство шаровых рычажных смесителей подразумевает наличие в конструкции полого стального шара с тремя отверстиями – смесительной камеры. Два отверстия принимают горячую и холодную воду, которая смешивается внутри. Третье – выдает уже теплую воду. В движение шарик приводит рукоятка. Смещаясь, шар позволяет регулировать температуру воды и напор струи.

    Устройство шарового смесителя

  2. Картриджные. Устройство картриджных смесителей похоже с описанным выше. Вместо металлического шара здесь используют керамические картриджи. Ремонт такого механизма невозможен, лишь полная замена картриджа. Для профилактики поломки элемента рекомендуется устанавливать специальные фильтры на подаче воды в смеситель.

    Устройство картриджного смесителя

Далеко не все поломки смесителя можно устранить с помощью ремонта. Замена картриджа или иной ремонт проводится в случае следующих поломок:

  • картридж протекает;
  • при включении на полную мощность, шаровый смеситель выдает слабый напор воды;
  • при включении вода одновременно подается в излив и душ;
  • поломка кнопочного переключателя.

Более серьезные поломки случаются крайне редко, но требуют замены всего смесителя.

Картриджный смеситель

Разбираем смеситель

Разобрать и отремонтировать подтекающий однозахватный смеситель сможет практически каждый человек. Для этого не нужно профессионального инструментария.

Для ремонта понадобятся:

  • отвертка или нож;
  • ключ-шестигранник подходящего размера;
  • плоскогубцы.

Инструменты, необходимые для ремонта крана

Порядок действий

  • Отверткой (или ножом) снять заглушки на рычаге, обозначающие направление рукоятки для подачи горячей и холодной воды.
  • Открутить винт и снять рукоятку.
  • Аккуратно открутить керамическую и круговую гайку с корпуса. Делается это с помощью ключа или вручную.
  • Вынуть картридж из корпуса.

Совет. Наличие выемок в гайке обязывает проводить ее демонтаж с особой аккуратностью, иначе запчасти можно повредить без возможности исправить дефект.

Вся процедура по разборке смесителя занимает в среднем 10 минут и под силу каждому.

Раскручивайте смеситель осторожно, чтобы не повредить поверхность крана

Устраняем течь

Ремонт однорычажного смесителя для кухни своими руками

Причиной протекания однорычажных смесителей зачастую являются вышедшие из строя картриджи. Случается это из-за попадания в междисковое пространство абразивных частиц мусора. В этом случае картридж подлежит замене.

При выборе сменного элемента стоит учесть, что отверстия в картридже могут быть разного диаметра (3 или 4 см). Также картриджи могут отличаться фиксаторами на нижней пластине. Для замены рекомендуются картриджи с силиконовыми прокладками, так как они более долговечны под воздействием воды.

После установки нового картриджа в корпус, смеситель собирается в обратном разборке порядке.

Раскручиваем кран — поэтапно

Зачастую неполадка связана с износом внутреннего сальника. Для устранения неполадки его (сальник) необходимо заменить. Порядок устранения неполадки:

  1. Рукоятка должна находиться в закрытом положении.
  2. Демонтируйте гибкий душевой шланг.
  3. С помощью плоскогубцев извлеките кнопку переключателя с крана.
  4. Стержнем или отверткой выверните из носика переходник.
  5. Замените износившийся сальник-кольцо.

Демонтаж переключателя душ/кран

Совет. Во избежание повреждения хромированной поверхности смесителя все работы лучше делать через плотную мягкую тряпочку.

ремонт однорычажного смесителя

Шаровые смесители долговечны, но если случается поломка, ремонту они не поддаются и требуют замены. Устранить своими руками можно лишь слабый поток выдаваемой воды и протечки, связанные с износом уплотнительных резинок. Назвать поломкой «неприятность» со слабой струей сложно – смеситель все так же функционирует. Причина – засорение аэратора.

  1. Извлеките аэратор из носика смесителя.
  2. Тщательно промойте его под проточной водой в направлении, обратном подаче воды.
  3. Установите аэратор, зафиксировав его зажимной гайкой.

Схема: устройство шарового однорычажного смесителя

  1. Снимите рукоятку.
  2. Извлеките пластиковую щитовидную двухкомпонентную деталь. Черная часть – уплотнитель, который нужно прочистить или заменить.
  3. Если течь не устранена, достаньте шаровой механизм.
  4. Замените нижний уплотнитель.
  5. Установите шар на место, и закрепите уплотнители пластиковой гайкой.
  6. Установите рукоятку и проверьте исправность смесителя.

Как видите, всё достаточно просто, а простота, как известно, залог надёжности. В устройстве используется минимальное количество уплотнительных резинок и посадочных мест. Единственно сложная деталь картридж, но в случае поломки его не ремонтируют, а просто меняют на другой. Благо, стоимость картриджей для смесителей с керамическими пластинами невелика, 70–200 рублей.

Меня всегда удивлял тот факт, что для демонстрации технологии ремонта используются новые или почти новые смесители в сборке, разборке которых нет никакого смысла. Порядок подробно расписан в инструкции, а разбирать исправно работающее устройство просто так, никто не будет.

Другое дело разборка крана, отслужившего много лет, который стал нуждаться в ремонте. Вопреки многочисленным уверениям, дело – это совсем непростое. Откручивание и отсоединение зашлакованых, прикипевших соединений потребует не малых усилий, а в особо тяжелых случаях стоит задуматься о целесообразности самого ремонта. Вот именно об особенностях разборки и ремонта таких смесителей и рассказывается в этой статье.

  • Для начала, нужно снять заглушку, расположенную на рукоятке.
  • Выкрутить стопорный винт, прижимающий рукоятку к штоку картриджа. Форма винта может оказаться любой, поэтому, чтобы узнать какой понадобиться инструмент, нужно заглянуть в отверстие, подсветив туда фонариком.
  • Снять рычаг – рукоятку.
  • Открутить декоративный кожух – колпак. Вот здесь уже могут начаться проблемы. Если при установке не пожалели усилий то через нескольких лет эксплуатации выкрутить его будет не так просто. Проблема усугубляется ещё и тем что поверхность кожуха абсолютно гладкая, а при использовании газового ключа велика вероятность поломки, деформации колпачка т. к. он сделан из пластика или очень тонкого металла.
Dekorativnyj-kolpachyok
Несмотря на то что кожух выглядит как полноценная железяка, на самом деле, это пластик или металл чуть потолще фольги.

Для того чтобы выкрутить прикипевший колпачок придётся применить самые разные способы: обстукать его со всех сторон ручкой отвёртки, по возможности аккуратно сделать надрез тонким ножом в месте соединения, померено менять направление вращение.

Обычно, так или иначе, колпак всё-таки удаётся снять.

Gajka-regulyatora
Трудно сказать чем руководствовался производитель, сделавший такую гайку. Может быть, своим преставлениями о дизайне, а скорее всего, в нежелании из-за меркантильных соображений доработать пресс-форму.
  • Открутить гайку регулятора. Вроде бы здесь не может быть никаких проблем. Бери любой гаечный ключ на 42 и откручивай, но и здесь могут оказаться проблемы. Всё дело в форме. Бывает, что у гайки, по непонятным причинам, радиусы у основания и перехода на торец сделаны слишком большие, а высота кромок граней соответственно слишком маленькая, около 2–3 мм. Закрутить такую новую гайку нетрудно, но выкрутить, через нескольких лет эксплуатации, будет совсем непросто.

О том, как это сделать, читайте чуть ниже.

Kartridzh
Картридж отработавший длительный срок выглядит не привлекательно. На нём отложились все минералы которыми так богата наша водопроводная вода.
  • Вынуть картридж. Казалось бы, что его уже ничего не держит, но всё-таки такая сила есть, жидкая опосредованная адгезия или по-простому сила залипания.

Преодолеть её достаточно просто нужно открыть входные краны и вода сама выдавит картридж, нужно только быть начеку и вовремя перекрыть воду.

  • Выкрутить аэратор. В моём случае это сделать не удалось. Пришлось его буквально выламывать, благо корпус аэратора сделан из латуни. В отличие от других деталей найти новый аэратор не проблема, главное, сохранить в целостности резьбу на изливе.

На этом разборка однорычажного устройства с неповоротным изливом заканчивается, а дальнейшая разборка конструкций с поворотным изливом осуществляется с другого края корпуса.

Для этого кран придётся снять с мойки. О как это проще и удобнее сделать читайте в этой статье.

Непосредственно разборка начинается с откручивания резьбового кольца. Если открутить закрученное много лет назад кольцо с ходу не получится, то на нём с помощью молотка и отвёртки нужно набить поперечные насечки. Затем, изменив направление удара (против часовой стрелки) осторожно и аккуратно ударять по отвёртке, упертой в насечки попеременно их чередуя.

После того как кольцо снято дальнейшая разборка проходит без проблем. Единственное, нужно запомнить положение установки фторопластовых колец, потому что в этом случае они работают как сальники т. е. выемка должна быть направлена в сторону прилагаемого давления.

Есть несколько способов, наверняка один из них сработает.

  1. Обильно смочить резьбу керосином стараясь сделать так, чтобы хоть какая-то часть керосина попала на резьбу.
  2. Воспользоваться смазкой WD-40 или аналогичной антикоррозионной.
  3. Со всех сторон слегка обстучать гайку молотком.
  4. Воспользоваться специальной головкой Super Lock. Особенность этой головки заключается в том что ключ примыкает не по всей длине грани, а только в её средней части. Это может выручить, если грани гайки сорваны или закатались.
  5. Вместо газового ключа, можно попробовать использовать переставные клещи.
  6. С помощью болгарки и напильника сделать на гайке две противолежащие грани под ключ меньшего размера.
  7. Самые радикальные способы с помощью зубила или специального приспособления раскусить гайку.
  8. Срезать болгаркой, ножовкой по металлу, конечно, если это возможно, стараясь не повредить резьбу.
Обратите внимание!

Устройство смесителя

Все смесители, которые используются в ванной комнате на данный момент, можно разделить на несколько категорий

Но главное его преимущество – комфортное использование. Ведь в отличие от вентильной конструкции, чтобы отрегулировать напор и температуру потока воды не нужно крутить ручки в поисках «золотой середины», а достаточно просто установить переключатель в оптимальном положении и запустить в работу одним движением руки.

Шаровый смеситель

Шаровый смеситель очень прост в эксплуатации: температура воды регулируется движением рычага вправо/влево, а напор – вниз/вверх

Конструкция типичного шарового крана состоит из следующих обязательных элементов:

  • Рычаг управления – поворотная рукоятка, задающая силу потока и температуру воды. Она крепится к корпусу с помощью винта, закрытого декоративной заглушкой, на которой цветом или буквами указаны обозначения холодной и горячей воды.
  • Металлический колпачок, фиксирующий на корпусе клапанный механизм.
  • «Кулачок» – пластиковая деталь с фигурной шайбой, которая обеспечивает движение «шарика» в определенном диапазоне. Сама шайба имеет куполообразную форму и укомплектована резиновыми уплотнителями.
  • Смесительная камера – стальной полый «шарик», зафиксированный с помощью системы седельных клапанов и пружин. Он имеет несколько отверстий: два для поступления горячей и холодной воды и одно – для вывода смешанного потока через излив крана. В некоторых конструкциях «шарик» заключают в специальную защитную капсулу – картридж.
  • Металлический корпус с изливом.
  • Круговая гайка, фиксирующая корпус на мойке.

Систему приводит в работу рычаг. При его подъеме «шарик» внутри крана начинает вращение, и когда отверстия совмещаются с аналогичными выемками в седлах, в излив подается вода. В зависимости от того насколько полным было это совпадение, регулируется напор и температура потока.

Конструкция шарового смесителя

Шаровый смеситель несложен в починке – все расходные элементы можно найти в продаже, но чтобы не ошибиться с размером, не выкидывайте вышедшую из строя запчасть, а прихватите ее с собой в магазин.

Более подробно – о неприятностях, которые случаются с сантехническим прибором, и способах их устранения.

Вентильные смесители

В устройство вентильного смесителя входят такие элементы.

  • Корпус.
  • Излив.
  • Вентили.
  • Кран-буксы.

Вентили предназначены для ручного управления смесителем, а кран-буксы выполняют функцию подачи воды. Старые модели оснащаются резиновыми прокладками для препятствия протекания крана, а более современные модели оснащены керамическими пластинами.

Как разобрать однорычажный смеситель

Специалисты связывают появление воды из-под рычага смесителя с поломкой картриджа. В связи с этим нам нужно будет разобрать прибор и заменить картридж.

Разбор смесителя

На начальной стадии работ нужно снять небольшую округлую декоративную крышку. Обычно на этой пластинке имеется две разноцветных точки (красная и синяя) указывающие на поворот рычага крана для добавления горячей или холодной воды. При несовпадении направления подачи жидкости, крышку переворачивают на обратную сторону.

Когда будет снята декоративная крышка, внутри отверстия обнажится винт, который удерживает рычаг в рабочем положении. Этот фиксатор можно выкрутить при помощи обычной или крестовой отвёртки. Бывают случаи, когда для снятия крана потребуется шестигранник.

После снятия декоративной крышки

Для предохранения поверхности рабочая часть инструмента должна соприкасаться с деталью через ткань. После нескольких вращений в разные стороны можно быстро снять декоративную чашечку.

Подтягивание или замена картриджа

После снятия защитной накладки мы видим перед собой картридж. Теперь нужно раскрутить кольцевую гайку и можно снимать механизм для подачи и смешивания воды. После вытаскивания этой детали, на днище можно увидеть посадочные пазы, которые используются для установки прибора в рабочее положение.

Пазы для установки картриджа

Если после снятия картриджа была замечена выработка от коррозии металла, то смеситель можно будет заменить новым. В некоторых случаях утечка воды из-под рычага устраняется подтягиванием гайки.

Ремонт однорычажного смесителя для кухни своими руками

Обратная сборка

Сборка смесителя начинается с установки нового картриджа. После этого закручиваем круговую гайку, устанавливаем декоративную чашку. Далее устанавливаем рычаг или флажок и закрепляем его положение при помощи винта. Если крепёж был ржавым или имел повреждённую резьбу, то рычаг нужно плотно насадить на держатель картриджа.

Картридж для однорычажного смесителя

Если течёт после замены картриджа

Основной причиной такого достаточно распространённого явления считается коррозия металла в посадочном месте. Мы уже говорили, что такие участки можно попробовать замазать силиконом, но если и это не поможет, то нужно будет поменять весь смеситель.

Самопроизвольное опускание рычага смесителя обычно говорит нам о его поломке. При нажатии на флажок, вода может подаваться тонкой струёй или не подаваться вовсе. Многие считают, что главной причиной такого поведения рычага является поломка картриджа, но это не всегда так.

Все жители городской квартиры или загородного дома неодинаково пользуются сантехникой. Одни открывают краны аккуратно, другие, например, дети, резко дёргают флажком. В последнем случае возможно повреждение внутренней части рычага, которая надевается на оголовок картриджа. При повреждении, стенки квадратной вставки расходятся в стороны, что приводит к определённому размеру свободного хода детали, при поднятии вверх кран начинает падать.

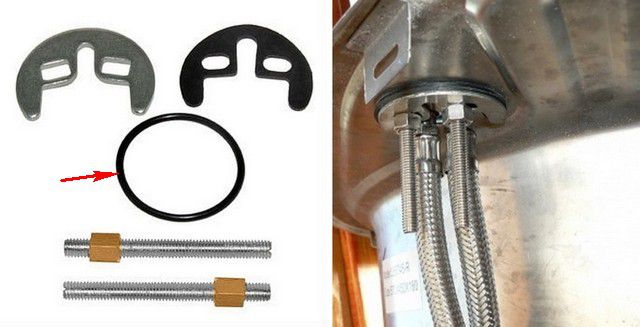

В некоторых случаях вода может подтекать из-под рубашки смесителя. Основной причиной такого явления считается повреждение уплотнительных прокладок, причём жидкость может подтекать как в верхней, так и в нижней части в районе расположения круговой гайки.

Вода из-под рубашки гусака

Ремонт однорычажного смесителя для кухни своими руками

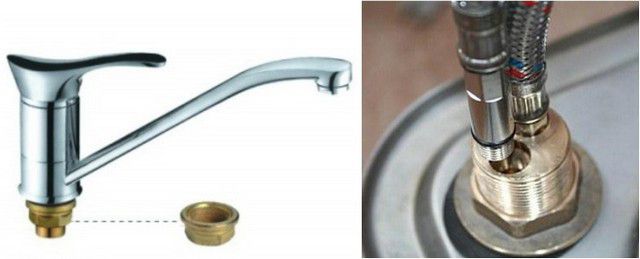

В связи с этим, во время установки однорычажного смесителя нужно хорошенько зажать круговую гайку. Эта деталь часто откручивается или ослабляется во время транспортировки изделия, что приводит к небольшому зазору. Такой щели вполне достаточно для подтекания воды.

Если же гайка хорошо закручена, то причиной течи будет неисправная прокладка. Для устранения проблемы откручиваем гайку, снимаем капроновую шайбу (служит для образования рабочего зазора между смежными вращающимися деталями корпуса). Далее снимаем носик смесителя вместе с рубашкой и тщательно проверяем места установки прокладок.

Здесь не должно быть следов коррозии, раковин и др. Единственным решением проблемы в таком случае будет замена гусака со старого крана, в худшем случае придётся заменять смеситель полностью.

Второй причиной подтекания воды из рубашки считается износ уплотнительных прокладок. Такие детали выполняются в виде подковы, причём их рабочая, большая часть обращена к водяной камере. Новую прокладку для крана купить достаточно сложно, но отремонтировать смеситель можно.

Разбор смесителя для устранения подтекания из под рубашки

Для этого в посадочных местах укладывают несколько слоёв фум-ленты, что увеличит диаметр уплотнителей и улучшит их герметичность. Далее надевают прокладки, устанавливают капроновые шайбы, собирают остальные части смесителя.

Перед установкой крана на постоянное место проверяют его герметичность. Если ремонтные работы сделаны правильно, вода не течёт, то смеситель можно закреплять на мойке.

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

  • Переключатель с фиксирующим винтом.
  • Стопорная (прижимная) гайка.
  • Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
  • Корпус смесителя, в котором имеется «посадочное» место под картридж.
  • Крепления, шпильки и прокладки для обеспечения герметичности.
  • Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
  • Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

  • Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
  • За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

Сначала выкручиваем фиксирующий винт

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Aehrator-staryj-i-novyj
Картинка из серии найдите пять отличий, но а если серьёзно то видно, что мусор забивший аэратор, это кусочки, бывшие когда-то металлом смесителя.
  • Снижение напора. Первое на что падает подозрение, засорение аэратора. Действительно, так в большинстве случаев и бывает. Достаточно его снять, прочистить или заменить и всё придёт в норму. Другая причина, засорение каналов. Обычно это следствие неаккуратного ремонта. Мусор попадает в канал постепенно обрастает отложениями и перекрывает путь воде.
Slomannyj-korpus-smesitel'
На картинке видно, что в верхней части резьбы металла нет. Он просто выпал. Эрозионному разрушению подверглись и внутренние стенки излива. Если зачистить трубу изнутри то наверняка станут видны послойные и местные участки истончения слоя металла. Впору задуматься, стоит ли ремонтировать такой смеситель в следующий раз.

Причины поломок смесителей

Чтобы приступить к ремонту смесителя, нужно знать частые проблемы и неполадки смесителей, которые могут возникать при эксплуатации.

Второй причиной может стать то, что при производстве используются материалы старого образца, например, если использовать резину для прокладки, то такая прокладка прослужит меньше времени, чем силиконовая. Важным моментом является то, что силиконовая прокладка меньше деформируется и не разрушается от пересыхания.

Самой распространённой причиной в наше время можно назвать жесткую и грязную воду, которая идёт по трубам. Такая вода образует отложения в смесителях и способствует разрушению уплотнителей и остальных частей устройства. Также данная причина способствует коррозии металлов.

Это были причины поломок смесителей, а теперь нужно разобрать конкретные неисправности, которые могут возникать.

Как правило, причиной слабого напора воды выступает не поломка смесителя, а обычный засор аэратора. Чтобы устранить данную проблему потребуется не более 20 минут.

Если аэратор ржавый, то замените его на новый

В первую очередь, демонтируют аэратор из излива. После этого, сетчатый фильтр важно хорошо промыть под мощным потоком воды, при необходимости используют подручные методы для устранения грязи и налета. Очищенную деталь аккуратно устанавливают на прежнее место. В последствие выполняют проверку изделия на прочность крепления элемента.

Если аэратор загрязнен, промойте его под водой

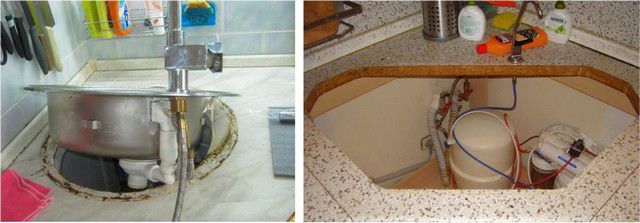

Проблемы под мойкой

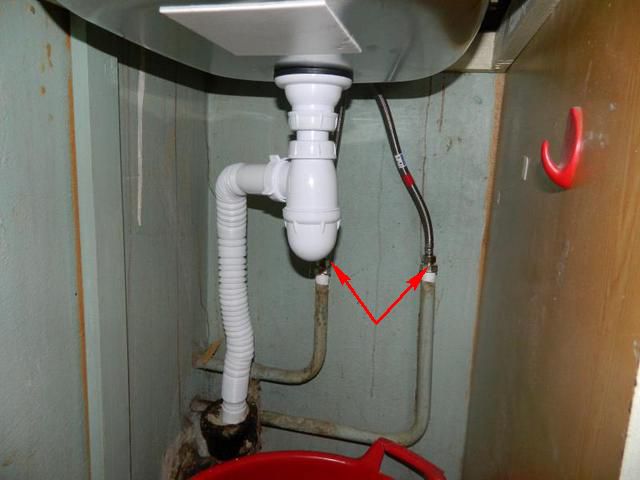

Как уже отмечалось выше, постоянная сырость или лужицы под мойкой могут быть следствием аварийного состояния подводки от водопроводных труб к смесителю.

Чтобы проверить правильность такого предположения, необходимо закрыть смеситель, дать воде свободно уйти из мойки, так чтобы в сифоне не было избыточного давления. Не должно быть влаги и на столешнице вокруг мойки. Затем берется ветошь и насухо вытираются сифон, шланги подводки, все соединительные узлы – фитинги, гайки, муфты.  Спустя несколько минут можно будет визуально и на ощупь проверить – есть ли признаки выступившей под давлением в водопроводной сети воды.

  • Особое внимание к местам присоединения шлангов к водопроводу – здесь часто случаются подтекания из-за коррозии края резьбовой оконечности старой стальной трубы.

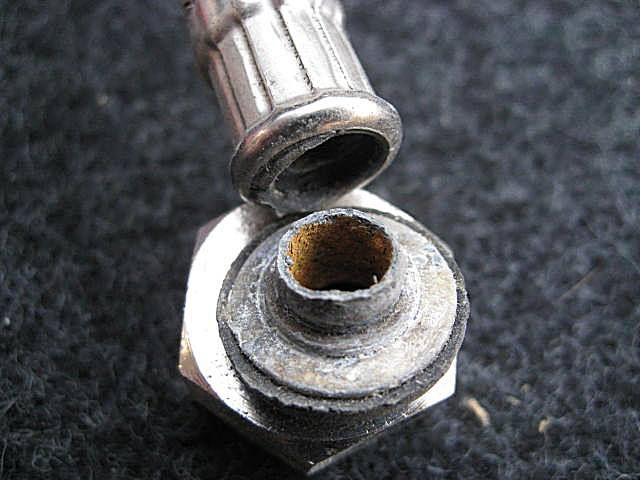

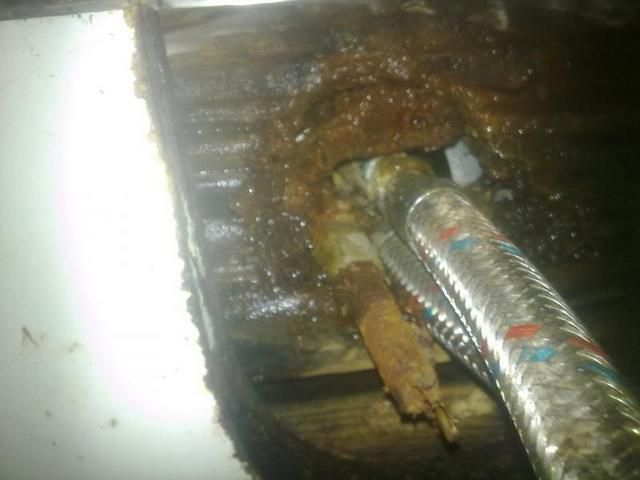

Уязвимое место - соединение гибкой подводки со старыми стальными трубами

Уязвимое место — соединение гибкой подводки со старыми стальными трубами

Если это действительно так, то оптимальным выбором станет реконструкция домашней водопроводной сети – замена ее на полипропилен или металлопласт. Но это масштабное мероприятие, а чтобы быстро устранить протечку, нужно привести этот соединительный узел в относительный порядок.

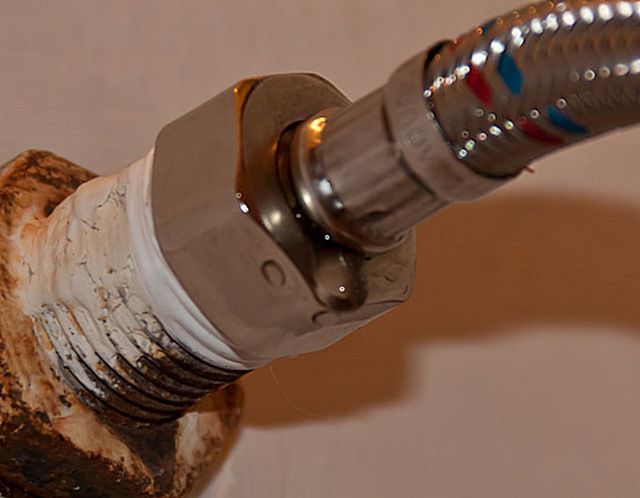

Кстати, на рисунке выше показано в корне неверное соединение гибкого шланга со стальной трубой. «Запаковка» с помощью ФУМ-ленты или пакли – совершенно ненужное дело. В гайке шланга должна быть прокладка, которая при плотном прилегании к торцу трубы полностью предотвращает выход воды. А вот подмотка даже может серьезно помешать нормальному уплотнению этого соединения.

Необходимо проверить плотно ли закручена гайка, не отвернулась ли она. Однако, больших усилий при ее затягивании допускать нельзя – можно пережать прокладку, и течь станет даже еще больше.

Если подтяжка не помогает, закрывает общий кран подачи воды на квартиру, выкручиваем гайку полностью, сливает остатки воды в подставленный таз и обследуем торец трубы. Если край его неровный, тронутый коррозией, то хорошей герметизации со шлангом и не будет. В этом случае лучший выход – запаковать на резьбу (естественно, с применением ФУМ, а лучше – пакли со специальной пастой типа «Unipac») переходник-удлинитель заводского изготовления, у которого край идеально приляжет к прокладке шланга.

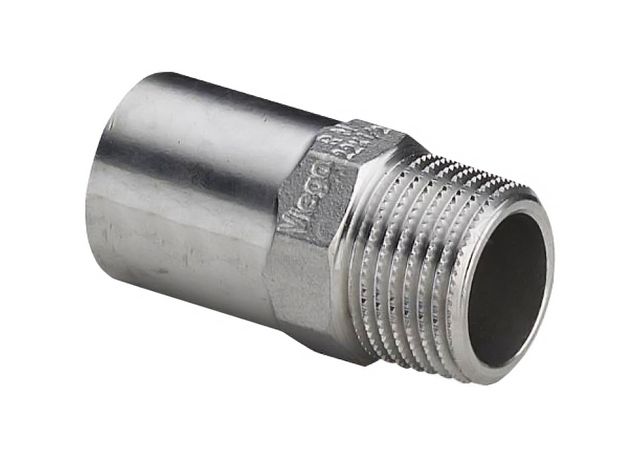

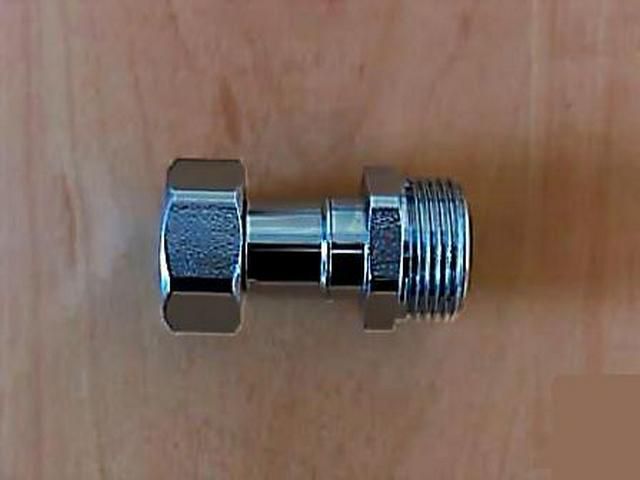

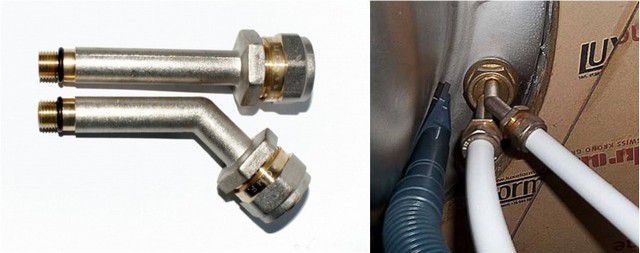

Качественный переходник-удлинитель

Качественный переходник-удлинитель

Уплотнительный материал плотно наматывается на витки резьбовой части трубы по часовой стрелке. Затем накручивается переходник и плотно затягивается рожковым или газовым ключом. Вот теперь можно вновь подсоединить шланг, затянуть гайку с умеренным усилием, открыть подачу воды и проверить, есть ли подтекание. Скорее всего, все будет в норме.

Соединение гибкой подводки через переходники

Соединение гибкой подводки через переходники

  • Второй вариант – на соединениях все сухо, но явно ощущается появление воды на оплетке шланга. Причина довольно распространенная – увы, качество шлангов очень часто невысоко. Бывает, прорывается расположенная внутри оплетки резиновая трубка, а случается – дают трещины и металлические оголовки, особенно если исполнены они из силумина.
Авария на силуминовом патрубке гибкого шланга

Авария на силуминовом патрубке гибкого шланга

В этом случае не стоит ждать развития проблемы, а сразу менять подводку на новую. Маленькое подтекание может совершенно внезапно обернуться полным разрывом шланга со всеми понятными катастрофическими последствиями.

Чтобы заменить подводку, скорее всего, придется временно снять смеситель – убрать старые шланги и качественно закрутить штуцера новых в гнезда, расположенные на нижнем торце корпуса прибора без его демонтажа – чрезвычайно сложно, а во многих моделях – и попросту невозможно.

Для демонтажа смесителя, понятно, вначале перекрываются краны подачи из водопровода холодной и горячей воды, сбрасывается давление, затем отсоединяются от труб оба шланга гибкой подводки. Дальнейшие действия зависят от типа крепления смесителя. Разобраться в этом несложно.

— Очень распространена схема крепления со шпильками (одной или двумя), которые вкручены снизу в корпус смесителя, и гайками, прижимающими к нижней стороне мойки подковообразную пластину с резиновой или полимерной подкладкой.

Крепление смесителя шпильками

Крепление смесителя шпильками

Необходимо ослабить и скрутить гайки со шпилек (иногда при демонтаже выкручивается сама шпилька – ничего страшного), а затем вытащить смеситель вверх. Для гаек обычно используется ключ на 10, но надо быть готовым к тому, что на практике встречаются гайки на 11 или даже на 9.

После снятия смесителя модно сразу проверить состояние кольца-прокладки между корпусом и мойкой. Ее неудовлетворительное состояние нередко становится причиной подтекания с поверхности мойки вниз, через посадочное отверстие для смесителя. Если прокладка деформирована, следует приобрести новую (на снимке она показана стрелкой).

На шпильках обычно имеются прорези под прямую или фигурную отвертку. Но особо полагаться на них при демонтаже не приходится – чтобы вывинтить крепление все же потребуется усилие гаечным ключом. Отвёрткой можно будет воспользоваться при обратной сборке смесителя – так будет удобнее заживить сами шпильки в корпус смесителя.

— Другой тип крепления – сама нижняя часть смесителя имеет цилиндрическую резьбовую часть, которая вставляется в посадочное отверстие мойки, а затем снизу закручивается мощная гайка,  надежно фиксирующая прибор.

Крепление смесителя зажимной гайкой

Крепление смесителя зажимной гайкой

Кстати, такая конструкция смесителя иногда позволяет выкрутить шланги даже не прибегая к демонтажу самого прибора. Но выполнить это будет непросто.

Представьте себе работу в весьма стесненном пространстве – под кухонной мойкой, где практически невозможно принять удобного положения, чтобы завести инструмент и приложить достаточное усилие. А если в месте подключения шлангов еще и было подтекание, то часто можно встретить вообще печальную картину, когда все гайки покрыты слоем окислов и известкового налета, и сразу не поддаются усилию ключа.

В такой ситуации снять смеситель без демонтажа мойки будет непросто

В такой ситуации снять смеситель без демонтажа мойки будет непросто

Поэтому многие мастера советуют для демонтажа и обратной установки кухонного смесителя снимать мойку. Это обычно несложно – только при этом не забывает отсоединить гофрированную трубу стока от патрубка канализации.

Снятие мойки существенно облегчит дальнейшую работу

Снятие мойки существенно облегчит дальнейшую работу

Еще один «плюс» такого подхода – появляется возможность «освежить» новым герметиком уплотнение между мойкой и столешницей, чтобы полностью по завершении работ исключить вероятность попадания влаги вниз. Ну а сам процесс демонтажа и установки смесителя будет и проще, и намного качественнее.

— Такие же, но только качественные шланги в гибкой металлической оплетке. Обязательно промеряется необходимая длина, чтобы они не были «в натяг», но и не висели излишними петлями. На паре шлангов штуцера для подсоединения к смесителю должны быть разной длины – это облегчит монтаж.

Комплект гибких шлангов в металлической оплетке

Комплект гибких шлангов в металлической оплетке

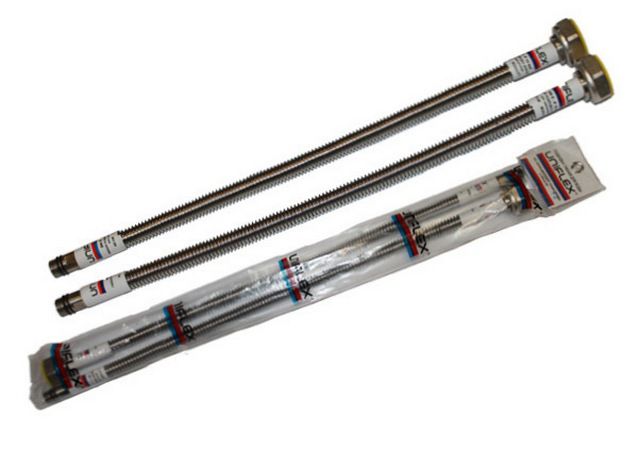

— Более надежный вариант – современные гофрированные шланги из нержавейки. Они – более жесткие, и работать с ними несколько сложнее. Но зато по долговечности и надежности они существенно выигрывают.

Более надежные - гофрированные шланги из нержавейки

Более надежные — гофрированные шланги из нержавейки

— Некоторые мастера отдают предпочтение жесткой подводке из металлопластиковых труб. Для этого есть специальные штуцера с фитингами для перехода на соответствующую трубу. Повозиться придется подольше, но зато за этот участок уже можно будет впредь не беспокоиться.

Есть сторонники и жесткой подводки с помощью металлопластиковых труб

Есть сторонники и жесткой подводки с помощью металлопластиковых труб

Порядок обратной установки смесителя зависит от его конструкции.

— Если он фиксируется на шпильки, то шланги пропускаются через посадочное отверстие мойки, на них вначале одевается кольцеобразная прокладка, зарывающая стык смесителя и мойки, а затем штуцера вкручиваются в гнезда корпуса. Удобнее будет вначале закрутить короткий штуцер, а затем – длинный. На штуцерах есть свои уплотнительные колечки, но все же специалисты советуют сделать на резьбе небольшую подмотку – для надежности.

Ремонт однорычажного смесителя для кухни своими руками

Затем наживляются шпильки, смеситель устанавливается в гнездо, снизу одеваются прокладка и подковообразная планка. Теперь осталось лишь закрутить плотно гайки, не забывая при этом следить за центровкой прибора по центру посадочного отверстия и за тем, как легло кольцо-прокладка.

— Если конструкция смесителя предполагает установку его на гайку, то штуцера лучше вставлять и завинчивать после фиксации прибора на мойке.

— Так же поступают, если планируется жесткая металлопластиковая подводка. При этом вначале вкручивается изогнутый штуцер с фитингом, а затем – прямой.

Если все подсоединено, то можно устанавливать мойку на место, не забывая о герметизации щели между ней и столешницей.

И еще один совет, чтобы закончить с «нижними» проблемами. Если отдается предпочтение гибким шлангам подводки, то весьма разумным решением станет установка предохранительных клапанов типа «Аква-стоп». Они запаковываются на водопроводные трубы (можно вместо тех самых опоминавшихся удлинителей), а к ним уже подсоединяются шланги.

Клапан {amp}quot;Аква-стоп{amp}quot;

Клапан «Аква-стоп»

Если вдруг шланг все-таки «рванет», то клапан сразу перекроет подачу воды и не допустит потопа. Наверное, стоит потратить чуть больше для обеспечения безопасности.

Ну а теперь перейдем к рассмотрению неполадок с самим смесителем.

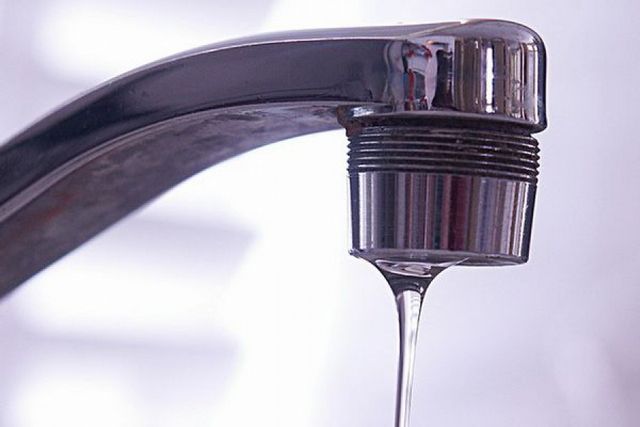

Если очевидно, что смеситель работает не так как требуется, из него сочится вода, он не регулирует напора и температуры, маховики или рычаг проворачиваются с трудом или, наоборот, слишком легко, не перекрывая ток воды, то проблемы следует искать в самом приборе.

Первая и самая распространенная неисправность заключается в том, что вода может протекать в месте стыковки гусака с корпусом смесителя. Гусак постоянно используют и это приводит к изнашиванию округлой резиновой прокладки. Данная прокладка находиться в пазу гусака, поэтому его приходится снимать для замены прокладки.

Обратите внимание!

Для того чтобы выполнить замену прокладки нужно выполнить следующую инструкцию для ремонта смесителя своими руками, которая поможет устранить поломку. На первом этапе нужно открутить гайку крепления, потом извлечь гусак, убрать остатки старой прокладки, а потом заменить её.

Кухонные смесители

Смесители, которые используются на кухне, изнашиваются быстрее, поэтому важно знать их устройство. Но в этом случае тоже можно произвести ремонт кухонных смесителей своими руками, если понимать причины поломки и устройство смесителя.

Обратите внимание!
Читать далее:  Ванная в скандинавском стиле фото
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
