Вряд ли кто-либо станет спорить с тем, что гораздо приятнее жить в хорошо вентилируемом доме, нежели в сооружении, где воздух застаивается. Кроме того, регулярное проветривание положительно влияет и на здоровье хозяев. Однако наряду с этим может возникнуть проблема: зачастую тепло просто уходит из помещения через вентиляцию.

Чтобы исправить это, всегда можно воспользоваться таким прибором, как рекуператор воздуха. Это оборудование обеспечит надежный обогрев всему дому и позволит забыть о проблеме потери тепла. Приобрести такой механизм всегда можно в любом специализированном магазине, но для экономии финансовых средств гораздо лучше будет изготовить рекуператор своими руками. Именно на этом процессе, а также на особенностях такого рода оборудования и стоит остановиться более подробно.

Задумка сделать пластинчатый рекуператор воздуха своими руками начинается с вопросов: какого размера он должен быть и как рассчитать КПД. Формулы для расчёта довольно сложны, поэтому рекуператор характеризуется объёмом воздуха, который он способен пропустить за 1 час.

Для того чтобы обеспечить КПД 50-60% площадь пластин должна составлять около 3,5 м2. Производительность – 150 м3/час.

Если разделить этот объём на высоту помещений, то мы узнаем площадь комнат, в которых наш рекуператор будет без устали менять воздух. В нашем случае это 62 м2. Как уже упоминалось, нормы требуют, чтобы воздух менялся каждые 2 часа. За это время приточный рекуператор с указанной площадью пластин теплообменника заменить воздушный объём на площади 124 м2.

Энергосберегающие технологии строительства позволяют сохранить тепло в доме и сэкономить на отоплении. Но получаемое в результате герметичное помещение требует постоянного проветривания или оборудования вентиляционной системы. В холодное время года разница температуры исходящих и поступающих воздушных масс доходит до 40-60 градусов Цельсия и покрывается она за счет системы обогрева.

Устройства для рекуперации воздуха – это дорогостоящее оборудование, имеющее длительный срок окупаемости: 3-5 лет для более дешевых агрегатов и более 8 лет – для дорогих. Однако при наличии минимальных технических знаний и монтажных навыков можно существенно сэкономить семейный бюджет и сделать рекуператор воздуха для дома своими руками.

Проще всего самостоятельно изготовить конструкцию с пластинчатым рекуператором. Для этого понадобятся:

  • Материал для пластин – листовой металл толщиной 0,5-1,5 мм, листы гетинакса или текстолита, пластик (сотовый поликарбонат или полипропилен) – 6,5-7 м2;
  • Материал для прокладок толщиной 2-3 мм, шириной не более 10 мм – проолифленные деревянные рейки, техническая пробка, шнур, пластик, оргстекло;
  • Материал для корпуса – фанера, жесть, ДСП, МДФ, пластик;
  • Четыре фланца под трубы воздуховодов;
  • Уголок для стоек;
  • Нейтральный герметик (силиконовый);
  • Клей;
  • Утеплитель – рулонный и минеральная вата (стекловата);
  • Два фильтра;
  • Два вентилятора;
  • Крепеж.
  1. Нарезают квадратные пластины со стороной 200-300 мм. Потребуется около 70 штук. Обязательное условие – заготовки должны быть одинакового размера, иметь ровные края без загибов и заусенцев. Поэтому лучше воспользоваться электроинструментом и резать сразу несколько листов, сложенных пачкой.
  1. Прокладки нарезают в размер стороны квадрата.
  1. На каждую пластину, кроме последней, наклеивают параллельно три полосы прокладок – по противоположным краям и середине.
  1. Заготовки собираются в блок. Для этого верх полос намазывают клеем. Укладывают панели друг на друга, поворачивая каждую последующую на 90 градусов и выравнивая края. Последней приклеивают пластину без прокладок. Для повышения прочности, на кассету во время высыхания клея кладут груз.
  1. Стягивают кассету уголками. Щели заполняют герметиком.

Пластинчатый теплообменник из пластика (сотового полипропилена)

  1. Собирают корпус. Внутренняя высота и длина короба равна диагонали пластинчатого теплообменника, а ширина – его высоте. Если в корпус будут устанавливаться фильтры и вентиляторы, то необходимо предусмотреть под них место.
  1. В заранее предусмотренных местах вырезаются четыре отверстия (обычно по два в боковых стенках), в которые вставляют фланцы. Герметиком обрабатывают стыки.
  2. Монтируют крепление для теплообменника. Поскольку в нем образуется конденсат, то рабочее положение должно обеспечивать свободный сток жидкости. Располагают теплообменный блок в вертикальном положении на ребре, угол между краями пластин и дном должен составлять 45 градусов. К стенкам корпуса крепят направляющие для теплообменника, выполненные из уголка. Так блок пластин можно будет свободно достать для обслуживания.
  3. В нижней части короба вырезают небольшое отверстие и устраивают отвод для конденсата.
  4. Собирают рекуператор. Обеспечивают герметичность образованных четырех отсеков, чтобы движение воздушных масс осуществлялось только через каналы теплообменника.
  1. На входе потоков устанавливают вентиляторы и фильтры – монтировать их можно в корпусе, если предусмотрено место, либо прямо в подводящих патрубках.
  1. Обеспечивают защиту от обмерзания. Монтируют электрику и необходимую автоматику.
  1. Подсоединяют входящие и выходящие воздуховоды. Корпус закрывают. При необходимости (установка на чердаке), рекуператор утепляют снаружи или заключают в теплоизоляционный кожух.

Пластинчатый рекуператор

Наиболее дешевое вентиляционное приспособление в гараж.Рекуператор своими руками: чертежи, реверсивный рекуператор

Для короба понадобятся четыре метра оцинковки и брус. Приобретенный металлический материал режем на ровные пластинки. В стенки сваренной конструкции и в свободные полости закладывается минвата. Выход гибкого воздуховода также помещается в двухслойный короб с минватой для уменьшения шума при работе системы.

Между пластинами помещаются «дистанционные рамки». На тонкой полоске технической пробки нанесен полиуретановый клей. Для оптимального сопротивления потоку воздуха между пластинами оставляются небольшие промежутки.

Предусмотрите в коробе отверстия для готовых пластиковых фланцев, сечение которых должно совпадать с размера ми труб воздуховода. Так, пластинчатый теплообменник в гараже со всех сторон должен получиться герметичным. Для достижения цели примените силикон. Следите, чтобы температура втягиваемого воздуха была выше вытягиваемого.

  1. Оснастите выполненное изделие датчиком слежения перепадов давления. Встроенный механизм станет регулярно размораживать теплообменник зимой: холодные приточные воздушные массы направятся через байпас, если будет зафиксирован перепад давления.
  2. Многослойный влагостойкий короб крепится в области выхода гибких воздуховодов. Теплоизолятор выкладывается изнутри. Простая доукомплектация поможет сэкономить электричество для обогрева гаража и усилит шумоизоляционные свойства техники.

Листы делаются идеально ровными, при работе с оцинковкой работа осуществляется специальными ножницами либо электролобзиком. Правильно собранный рекуператор своими руками не смешивает чистый воздух, который поступает с улицы, с отработанной воздушной средой. Теплопроводящие пластины разделяют два потока.

Кислотный герметик обязательно спровоцирует коррозийные процессы агрегата, поэтому целесообразно применять для заделывания стыков и швов обычный акрипласт.

Используйте только нейтральный состав, обычный кислотный силант может привести к коррозии агрегата.

  • КПД достигает 65%;
  • прибор делается без трущихся и подвижных деталей, поэтому механизм не нуждается в частом техническом обслуживании или ремонте;
  • минимальные расходы при эксплуатации.

Принцип работы

Роторный рекуператор

Сделать самостоятельно конструкцию легко, руководствуясь готовыми чертежами и проектами. Сначала вентилятор работает на вытяжку, температура отводящего воздуха нагревает лопасти крыльчатки. Затем прибор переходит в реверсный режим и втягивает воздух. Начинается обратный процесс теплоотдачи входящим потокам. Для снижения потери тепла стенки канала воздухооттока выполняют из металла. Самодельный роторный механизм имеет до 75% КПД. Крыльчатка изготавливается из очень тонких и легких листов меди. Пластины попеременно нагреваются и остывают.

Достоинства

  • Один из самых высоких КПД среди техники аналогичного назначения.
  • Не пересушивает воздух (контролирует уровень влажности).
  • Минимальный конденсат при работе в холодное время года.

Трубчатый рекуператор — схема

  1. Размер будущего теплообменника в гараже.
  2. Стандартный механизм, как правило, имеет 20- или 30-сантиметровую длину стенок.

  3. Количество пластинок.
  4. Решение принимает собственник индивидуально, рекомендуется не менее 70 штук. Толщина прокладки между пластинами составляет 3-4 мм.

  5. Диаметр отверстий.
  6. Чем больше поперечное сечение труб, тем мощнее окажется техника.

  7. Размеры корпуса.
  8. Перед тем, как точно определиться с параметрами короба, учитывайте, что циркуляция воздуха на входе и выходе должна быть беспрепятственной. Заранее определите место для крепежных деталей и уголков.

  • беспрепятственный подход к системе для контроля работы агрегата, замены фильтров или другого частичного ремонта;
  • учитывается, что в месте монтажа будут шумы;
  • следует рассчитать, будет ли удобно в периметре запланированной установки развести воздуховодную сеть. Кстати, чем короче воздуховоды, тем дешевле блок и меньше его производительность.
самодельный рекуператор воздуха для дома

самодельный рекуператор воздуха для дома

Самой простой с точки зрения реализации и последующего оборудования считается система рекуперации тепла пластинчатого типа. Эта модель может похвастаться как очевидными «плюсами», так и досадными «минусами». Если говорить о достоинствах решения, то даже самодельный рекуператор воздуха для дома может обеспечить:

  • приличный КПД;
  • отсутствие «привязки» к электросети;
  • конструкционная надёжность и простота;
  • доступность функциональных элементов и материалов;
  • продолжительность эксплуатации.
Сборка пластинчатого рекуператора

Изготовление пластинчатого рекуператора своими руками

Трубчатый рекуператор из пластиковой трубы

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

Эффективность и принцип действия систем рекуперации

Схема рекуперации тепла в устройстве

Схема рекуперации тепла в устройстве

Итак, что такое рекуперация тепла? –  Рекуперация это процесс теплообмена, при котором холодный воздух с улицы нагревается за счёт выходящего потока с квартиры. Благодаря такой схеме организации установка с рекуперацией тепла экономит тепло в доме. В квартире за короткий промежуток времени и с минимальными затратами электричества формируется комфортный микроклимат.

На видео ниже представлена система рекуперации воздуха.

Что такое рекуператор. Общее понятие для обывателя.

Экономическая целесообразность рекуперативного теплообменника зависит и от других факторов:

  • цен на энергоносители;
  • стоимости установки агрегата;
  • затрат, связанных с обслуживанием устройства;
  • продолжительности эксплуатации такой системы.
Рекуператор воздуха для дома

Рекуператор для дома

С понижением температуры окружающей среды эффективность агрегата падает. Как бы то ни было, а рекуператор для дома в этот период жизненно необходимо, поскольку существенная температурная разница «нагружает» систему отопления. Если за окном 0°C, то в жилое пространство подается воздушный поток, прогретый до 16°C. Бытовой рекуператор для квартиры с этой задачей справляется без каких-либо проблем.

Формула для подсчёта эффективности рекуператора

Формула для подсчёта эффективности

Современные рекуператоры воздуха отличаются не только КПД, нюансами использования, но и конструкционно. Рассмотрим самые популярные решения и их особенности.

Принцип воздухообмена в рекуператоре

На фото изображено как происходит воздухообмен

Существует несколько способов защиты устройства рекуператора от обмерзания. Это небольшие по размерам решения, отличающиеся эффективностью и способом реализации:

  • термическое воздействие на конструкцию за счёт чего наледь не задерживается внутри системы (КПД падает в среднем на 20%);
  • механический отвод воздушных масс от пластин, благодаря чему осуществляется принудительный отогрев льда;
  • дополнение системы вентиляции с рекуператором целлюлозными кассетами, поглощающими избыточную влагу. Они перенаправляются в жильё, при этом не только устраняется конденсат, но и достигается эффект увлажнителя.

Предлагаем посмотреть видео — Рекуператор воздуха для дома своими руками.

Рекуператор — своими руками

Рекуператор — своими руками 2

Специалисты сходятся во мнении – целлюлозные кассеты на сегодняшний день являются оптимальным решением. Они функционируют вне зависимости от погоды за окном, при этом установки не потребляют электричества, им не требуется канализационного отвода, сборника под конденсат.

Рекуператор своими руками: чертежи, реверсивный рекуператор

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема устройства пластинчатого рекуператора

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич». Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение.

Чередование пластин в агрегате

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

Самодельный рекуператор воздуха

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

рекуператор теплообменник вентиляция своими руками

Рекуператор без реверса: обзор моделей «Прана»

Как уже было сказано выше, это оборудование функционирует благодаря обмену потоков теплом. Говоря более простым языком, в холодное время года высокая температура внутри помещения непосредственным образом влияет на воздух, идущий снаружи, в то время как летом этот процесс является обратным. Для претворения в жизнь подобных процедур и был создан особый прибор, именуемый рекуператором.

Принцип его работы заключается в следующих моментах:

  • воздух из комнаты двигается вдоль имеющей квадратное сечение трубы;
  • приточные потоки передвигаются в поперечном ему направлении;
  • смешивания горячего и холодного воздуха не происходит, поскольку между ними имеются специально предназначенные для этого перегородки в виде пластин.

Для того чтобы оборудование работало комфортно, существуют некоторые варианты улучшения его функционирования. Эти меры, безусловно, повысят расход электроэнергии, но эффективность возрастет.

Чтобы очистить поступающий в рекуператор воздух от частиц пыли, его каналы можно оснастить особыми фильтрами, состоящими из алюминия, пластика или волокна. Но за этими элементами обязательно нужно следить и при необходимости выполнять их замену.

Избежать обмерзания конструкции можно, периодически отключая приточный вентилятор. Это приведет к тому, что пластины внутри механизма будут согреваться при помощи выходящего теплого воздуха и, как следствие, оттаивать.

Читать далее:  Как собрать ветрогенератор своими руками из стиральной машины

Соблюдение всех вышеописанных рекомендаций позволит создать качественную и надежную модель рекуператора, а сам процесс изготовления не отнимет много времени и сил.

Сделав это сегодня, вы саботировали свой процесс похудения: 25 вещей Даже если ваш индекс массы тела находится в норме, наверняка вы недовольны показателями собственного веса. Знаете ли вы, что ежедневно вы можете сабот.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Обзор приточных установок Salda Veka

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Человек ежесуточно потребляет 15000 литров воздуха. В помещении, где находятся люди, воздух рекомендуется обновлять каждые два часа. Это задача вентиляции. Рекуператор заставляет выходящий воздух нагревать или охлаждать воздушный поток, который заводится в помещение.

Устройства такие просты, рекуператор своими руками может сделать человек, имеющий элементарные навыки в обработке металлов и дерева.Свежий, чистый, тёплый (прохладный) воздух, экономия электрической или тепловой энергии –круглый год.

Рекуператор воздуха — Фото 01

До недавнего времени такие устройства в быту практически не использовались. Эра пластиковых окон и дверей сделала жилые и рабочие помещения практически герметичными. Система приточно-вытяжной вентиляции стала обязательной, а рекуператор стал показателем не столько технической продвинутости, сколько заботой о собственном здоровье и финансах.

Конструкция изделия довольно проста: моноблок, внутри которого находятся:

  • теплообменник;
  • фильтры;
  • вентиляторы;
  • подогреватели (при необходимости);
  • дополнительные устройства (шума поглотитель, обходной воздуховод, другое). Эти составляющие не являются обязательными.

Работает рекуператор следующим образом:

  • с помощью системы трубопроводов в устройство заводится входящий и выходящий поток воздуха. При этом смешивания не происходит, они обмениваются теплом через тонкую металлическую перегородку;
  • обработанный вошедший воздух поступает в помещение.

Сравнительно дешевый, технически простой пластинчатый рекуператор способен за счет исходящего потока температурой 24 градуса (комфортный домашний климат) нагреть входящий воздух температурой – 10 градусов до 6. Поэтому системе отопления нужно гораздо меньше ресурсов, чтобы сделать свежий воздух снова приятно теплым.

Пластины для рекуператора

Видов рекуператоров несколько:

  1. Пластинчатый или трубчатый. Наиболее распространенный, технически простой вид. Внутри прибора нет подвижных частей, ему для работы не требуется электроэнергия. КПД составляет 40–65%. Но есть недостатки:
    • обмерзание в зимний период;
    • отсутствие возможности осуществлять влага обмен.
  2. Роторный. Электрический мотор заставляет вращаться теплообменник с входящим потоком в исходящем воздухе. Так решаются несколько задач:
    • исключается обмерзания частей;
    • регулируется теплообмен (частота вращения ротора может меняться, подстраиваясь под условия окружающей среды);
    • частично возвращается обратно влага;
    • КПД возрастает до 85–88%.
  3. Рециркуляционный водяной. Другое название – рекуператор с промежуточным теплообменником, роль которого выполняет жидкость. Устройство и КПД сходно с пластинчатым типом, но конструкция гораздо сложнее. Единственное преимущество – возможность установки отдельных частей в разных местах.
  4. Крышный (промышленный). Отличается низкими эксплуатационными расходами и возможность установить на крышу, экономя потолочное пространство. Эффективная работа подразумевает большой объем обслуживаемого внутреннего пространства (цеха, супермаркеты и так далее).
Роторный рекуператор воздуха
Принцип работы рекуператора воздуха

Принцип работы устройства для рекуперации воздуха

Как узнать КПД системы рекуперации

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Материал для сборки теплообменника

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Подготовка металлической пластины

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.
    Сборка пластин в единый теплообменник

    Сборка пластин в единый теплообменник

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.
    Установка теплообменника в корпус

    Установка теплообменника в корпус из дерева или металла

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.
    Корпуса для пластинчатого теплообменника

    Корпуса для пластинчатого теплообменника

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Формула расчёта КПД рекуператора

Формула расчёта КПД рекуператора

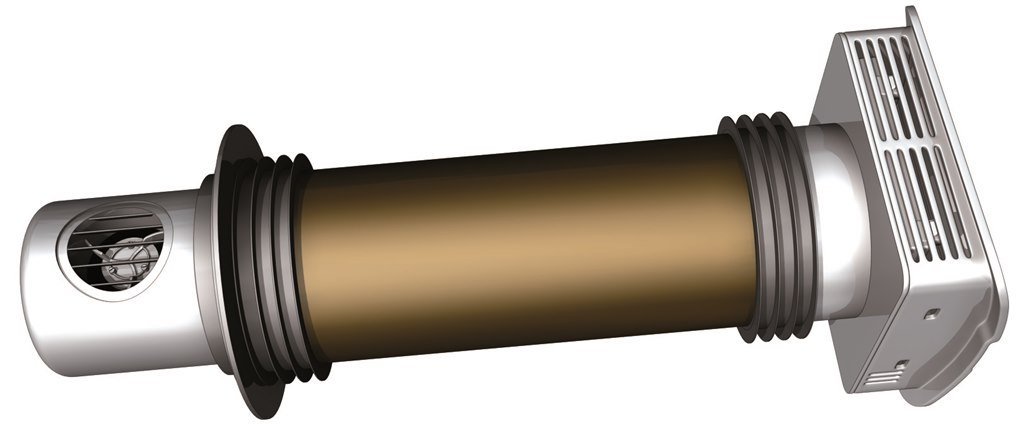

Обзор комнатного рекуператора Vakio: чем хорош прибор?

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

  • tр – температура воздуха после рекуперации;
  • tу – температура воздуха до рекуперации;
  • tд – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 оС, после рекуперации — 17 оС, в помещении — 24 оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Установка рекуператора в систему вентиляции

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

  1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
  2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
  3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Трубчатый рекуператор

Данный рекуператор своими руками отличается созданием воздухообменных процессов максимально приближенным к естественным.

Для создания прибора нужен короб и две алюминиевые или медные трубы, которые переплетаются между собой в индивидуальном порядке. На качество работы влияют длина труб и плотность их прилегания друг к другу. Агрегат работает за счет трубчатых конструкций, помещенных в каналы. Теплообменные процессы осуществляются при помощи пучков сварных тонкостенных трубок, по которым циркулирует воздух.

По трубам меньшего сечения проходит воздух комнатной температуры, металл получает тепло. Механизм «труба в трубе» для гаража станет замечательной альтернативой заводским изделиям.

Рекуператор воздуха состоит из нескольких каналов, через которые, не смешиваясь друг с другом, проходят воздушные потоки, входящие и выходящие из проветриваемого помещения. Если температура потоков воздуха различается, они начинают обмениваться тепловой энергией, и, соответственно, горячий воздух остывает, а холодный – нагревается.

Использование рекуператора в системе вентиляции позволяет:

  • иметь постоянный качественный теплообмен;
  • компенсировать неэффективность работы естественной вентиляции вследствие установки герметичных окон и дверей;
  • отказаться от использования энергозатратных калориферов и кондиционеров;
  • экономить на отоплении;
  • поддерживать чистоту воздуха в квартире – в нем будет отсутствовать уличная пыль и пыльца растений.

Вентиляционная система с рекуператором позволяет обеспечить постоянное обновление воздуха в помещении и создает комфортные температурные условия внутри комнаты.

Системы рекуперации можно разделить на несколько типов.

  • Прямоточный, противоточный, перекрестный рекуператоры отличаются способом перемещения потоков воздуха.
  • В зависимости от конструктивных особенностей рекуператоры могут быть ребристыми, трубчатыми, пластинчатыми и пластинчато-ребристыми.
  • По материалу изготовления теплообменники бывают металлическими, пластиковыми, мембранными.
  • По принципу действия выделяют:
    • пластинчатый (перекрестно-точный) рекуператор – наиболее популярный тип простой конструкции, используемый в домах и квартирах;
    • роторный рекуператорр – для работы требуется источник электроэнергии, вращающий роторный элемент, имеют большие размеры и высокий КПД (до 87 %);
    • крышный рекуператор – установка промышленного уровня;
    • коаксиальный рекуператор — легок в исполнении даже без опыта;
    • рециркуляционный (жидкостный) рекуператор – передает воздуху тепло с помощью воды или антифриза, имеют сложную конструкцию и КПД, сопоставимый с эффективностью пластинчатого теплообменника.

Пластинчатые рекуператоры чаще всего выполняются в виде резервуара, разделенного внутри полосами оцинкованной стали, которые создают каналы для движения потоков воздуха. Перемещаясь по каналам, воздушные струи не смешиваются, но зато могут обмениваться тепловой энергией, что приводит к выравниванию температур входящих и исходящих потоков воздуха.

Вентиляционные системы, в основе которых используются пластинчатые рекуператоры, обладают рядом достоинств:

  • высокой эффективностью – до 65 % КПД;
  • несложной конструкцией и компактными размерами;
  • простотой изготовления и обслуживания;
  • легкостью регулировки;
  • возможностью установки на любом участке воздуховода;
  • отсутствием необходимости использования электрической энергии;
  • отсутствием подвижных и трущихся деталей.

Есть у таких теплообменников и свои недостатки:

  • Риск обмерзания при отрицательных температурах вследствие конденсации влаги в каналах рекуператора, снижающего эффективность работы устройства.
  • Невозможность регулирования влажности воздуха.

На сегодняшний день использование рекуператоров пластинчатого типа в системах приточно-вытяжной вентиляции считается наиболее эффективным решением для квартиры.

Рекуператор своими руками: чертежи, реверсивный рекуператор

Сама по себе рекуперация представляет собой механизм возврата некоторой части энергии тепла. А если говорить непосредственно о воздухе, то здесь подразумевается нагревание поступающего в помещение холодного потока с помощью удаляемого теплого вытяжного. Подобные конструкции сегодня весьма распространены. Их полное название – приточно-вытяжная установка, или приточный рекуператор.

Применение рекуператоров в частном доме

Пластинчатый рекуператор для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

  1. Пластиночные или трубчатые рекуператоры применяются:
    • тепловентиляционная система в частных домовладениях;
    • административные или офисные помещения;
    • небольшие цеха и склады.
  2. Роторные устройства используют:
    • крупные производственные помещения;
    • жилые здания или офисные центры;
    • помещения с избыточной или недостаточной влажностью.
  3. Промышленный тип нашел свое применение в технологических процессах различных отраслей:
    • машиностроение (охлаждение эмульсий и масел);
    • энергетика;
    • фармацевтическое направление;
    • химическая промышленность;
    • металлургия;
    • пищевая промышленность.
Читать далее:  Ремонт чугунной ванны: эмаль, акрил

Эффект от применения таких устройств существенно повышается, если установка рекуператора совмещена с воздуховодом, проложенным под землёй. Воздух в нём зимой будет нагреваться естественным теплом земли, а летом – охлаждаться.

Применение рекуператоров в помещении — Фото 11

В результате теплообмена свежий воздух может нагреться до 14 – 16 °C. Эта схема используется при индивидуальном строительстве: рекуператор воздуха своими руками надо будет сделать под конкретные условия, и в этом случае подогревать его в самые большие морозы не придётся.

Из всего разнообразия приспособлений для рекуперации воздуха широкое распространение получили устройства с роторным, пластинчатым или трубчатым теплообменником. Они характеризуются простой конструкцией, несложным монтажом и высоким КПД.

Приспособления с роторными теплообменниками применяют для вентиляции больших помещений – залов торговых центров, ресторанов, больниц, цехов промышленных предприятий. Покупать их для частного дома нецелесообразно.Пластинчатые и трубчатые рекуператоры используют при оборудовании тепловентиляционных систем в частном строительстве, на небольших складских и промышленных площадях, в административных и офисных помещениях.

Достоинства и недостатки пластинчатого рекуператора

Корпуса делаются из алюминия или оцинкованной стали.

Внутри корпуса стоит блок кубической формы, собранный из большого количества (несколько десятков) тонких (толщиной до нескольких миллиметров) пластин. Между ними сделаны зазоры (щели) по 2-4 мм. Пластины могут выполняться из разных материалов — сталь, целлюлоза или пластик. Этот блок — теплообменник, который и будет передавать тепло между потоками свежего и отработанного воздуха.

Расположение теплообменника и проходящих сквозь него потоков проще всего понять по фото ниже.

Схематическое изображение

Также в корпусе есть отверстия для слива конденсата (который в таких рекуператорах выделяется стабильно) и для разморозки.

Дополнительно некоторые приборы могут иметь:

  1. Фильтр на притоке.
  2. Вентиляторы (и на притоке, и на вытяжке).
  3. Нагреватель (на притоке) — чтобы дополнительно подогревать воздух с улицы.

Принцип работы

Принцип работы таких установок выглядит следующим образом. По одному из воздуховодов подается свежий воздух (с улицы, холодный зимой), по другому — удаляется воздух из помещения (нагретый до комфортной для человека температуры).

Теплый воздух, проходя через пластинчатый теплообменник (через зазоры между пластинами), отдает ему свое тепло. За счет него нагревается холодный воздух, который идет по другой половине зазоров, в другую сторону. Такой процесс называют рекуперацией.

Открытый корпус

Как результат — воздушный поток частично нагревается, но на это не тратится энергия обогревателей (то есть нагрев происходит бесплатно).

Характеристики и эффективность прибора во многом зависят от того, из чего сделаны пластины его теплообменника. Это могут быть:

  1. Алюминий или оцинкованная сталь. Металлические теплообменники стоят дешево, но быстро обмерзают. За счет этого их КПД меньше, чем у аналогов. Вдобавок из-за обмерзания для них требуется регулярный отогрев.
  2. Целлюлоза (специальная бумага). Имеют сравнительно более высокий КПД, но не подходят для помещений с повышенной влажностью (бассейны, сауны, автомойки, а также производственные помещения с влажным воздухом). Под воздействием конденсата бумага, из которой изготовлены пластины, быстро приходит в негодность.
  3. Пластик. Имеют высокий КПД (выше, чем у стальных), не боятся обмерзания, как целлюлозные. Из минусов — более высокая стоимость, по сравнению с двумя другими вариантами.

Важный нюанс — устройство теплообменника может исполняться несколькими способами. Отличие заключается в «маршруте» воздушных потоков. По этой характеристике пластинчатые рекуператоры делятся на 3 вида:

  1. Прямоточный: оба потока воздуха движутся через теплообменник в одном направлении.
  2. Противоточный: оба потока воздуха движутся через теплообменник в противоположных (навстречу друг другу) направлениях.
  3. Перекрестноточный (перекрестный): потоки в теплообменнике пересекаются крест-накрест. Такое устройство является самым простым, и за счет этого — распространенным.

Основная задача рекуператора — снижение расходов на поддержание нужной температуры внутри помещения. Зимой такие установки частично подогревают воздух, идущий с улицы, летом — частично его охлаждают.

Пример использования пластинчатого рекуператора в системе вентиляции

Могут использоваться как в качестве основного вентиляционного устройства для притока-вытяжки, так и в качестве дополнительного. В качестве основного их можно использовать для небольших построек (к примеру — для частного дома). В качестве дополнительных — можно применять для построек любого масштаба и назначения (от складов до торговых центров).

Достоинства:

  • сравнительно простой монтаж и обслуживание;
  • долговечность: в рекуператоре нет движущихся частей и электроники (канальные вентиляторы и автоматика подключаются отдельно) — что продлевает срок службы прибора;
  • конструкция пластинчатых рекуператоров любого вида — простая по сравнению с другими видами рекуператоров (настолько, что его реально собрать своими руками);
  • простота в ремонте (за счет простой конструкции).

Основные минусы моделей с пластиковыми и металлическими теплообменниками:

  • образование конденсата при работе;
  • обмерзание (из-за образующегося конденсата), из-за которого обязательно нужно предусматривать возможность отогрева;
  • КПД — 40-60%, что сравнительно маленький показатель (если ставить внутрь корпуса дополнительные теплообменники, то может повышаться до 85-90%);
  • из-за остановок в работе на время оттаивания уменьшается КПД.

Минусы моделей с целлюлозными пластинами:

  • невозможность применения в помещениях с влажным воздухом;
  • невозможность ремонта теплообменника — испорченные блоки нужно только заменять (что повышает стоимость обслуживания);
  • возможность легко повредить пластины (при монтаже, ремонте, обслуживании);
  • впитывание запахов, которые могут затем «возвращаться» помещение.

Сначала надо рассчитать и найти материал. Список нужных элементов:

  1. Лист оцинкованной стали, толщиной 0.5-1.5 мм, общей площадью около 4 м² — для создания пластин. Для удобства работы можно брать отдельные листы прямоугольной или квадратной формы, площадью около 1 «квадрата».
  2. Рулон технической пробки, толщина слоя 2 мм — в качестве прокладки, для создания зазоров. Вместо пробки можно взять пластик, оргстекло или деревянные рейки.
  3. Любой утеплитель — фольгированная минеральная вата или пенопласт, толщиной около 5 см. Удобнее и безопаснее работать будет с пенопластом.
  4. Металлические уголки.
  5. Любой листовой металл / лист МДФ / листовой пластик — для корпуса.
  6. Силиконовый герметик, клей.
  7. Пластиковые фланцы, 4 штуки — для крепления подведенных воздуховодов. Диаметр их должен быть таким же, как диаметр вентиляционных каналов, которые будут подводиться.
  8. 1 трубка небольшого диаметра — для отвода конденсата.
  9. Болгарка.
  10. Крепежи.

Пошагово этапы работы рассмотрим ниже.

Сначала создается самодельный теплообменник:

  1. Нарезается около 70 квадратных листов, сторона — 20-30 см. Обязательный нюанс: все пластины должны быть одинакового размера, ровными, без заусенцев и погнутостей. Для этого удобнее всего разрезать листы заготовок на несколько штук, сложить их стопкой и резать так.
  2. Нарезаются прокладки — тонкие полоски длиной в сторону пластины. Их понадобится более 200 штук.
  3. Берется пластина, и на одну ее сторону приклеивается 3 полоски: 2 по двум противоположным краям и 1 по центру (параллельно остальным).
  4. Берется вторая пластина, на любую ее сторону точно так же приклеиваются 3 полоски.
  5. Вторая пластина поворачивается относительно первой так, чтобы прокладки на них располагались перпендикулярно друг другу.
  6. Прокладки второй пластины промазываются клеем и прижимаются к свободной стороне первой пластины.
  7. Берется третья пластина, на любую ее сторону приклеиваются 3 полоски.
  8. Третья пластина поворачивается, как первая (по расположению полосок), и клеится сверху второй.

У нас получились 3 пластины, склеенные друг с другом с одинаковым зазором друг между другом. Поскольку зазор создается за счет тонких полосок — между этими полосками остается свободное пространство — именно через него и будет проходить воздух.

Поскольку отверстия между 1 и 2 пластиной «смотрят» в одну сторону, а зазоры между 2 и 3 — в другую (перпендикулярную первой), воздушные потоки будут проходить по разным воздуховодам, не перемешиваясь.

Дальше по такому же принципу (каждая следующая пластина «поворачивается» на 90° относительно предыдущей) пластины собираются друг на друга в полный блок.

Собранный пластинчатый теплообменник

Чтобы пластины надежнее скрепились между собой, на время высыхания сверху получившегося блока можно уложить какой-нибудь груз. После этого готовая кассета дополнительно скрепляется уголками.

Затем собирается корпус:

  1. Из материала, который вы выбрали для корпуса, делаетсяквадратный ящик. Высота и длина корпуса должна равняться диагонали блока, ширина корпуса — равняться высоте блока.
  2. Ящик изнутри утепляется.
  3. Все стыки и зазоры промазываются герметиком — чтобы создать полную герметичность конструкции.
  4. На 2 стенках друг напротив друга вырезаются по 2 отверстия (для подвода воздуховодов).
  5. Крепятся пластиковые фланцы — для подводящих воздуховодов.

Почти собранный самодельный рекуператор

Далее — кассету помещают внутрь коробки:

  1. В нижней части коробки, по центру, вырезают отверстие небольшого диаметра — для отвода конденсата.
  2. Внутрь корпуса укладывается блок пластин. Ставить его надо вертикально — чтобы конденсат собирался внизу, и мог удаляться через отвод.
  3. Отмечается место расположения блока, после чего блок достается.
  4. По отметкам крепятся уголки — они будут играть роль направляющих, чтобы плотно фиксировать кассету внутри корпуса и по необходимости — доставать ее.
  5. Проверяется герметичность между кассетой и стенками корпуса. Если где-то есть зазор — в этих местах нужно добавить утеплителя.

Самодельный рекуператор готов — теперь устройство можно подключать к системе вентиляции.

К преимуществам прибора можно отнести:

  • огромная экономия энергетических ресурсов (около 50%);
  • срок эксплуатации составляет 25 лет;
  • комфорт в жилом или рабочем пространстве;
  • одновременно решаются 3 важных задачи:
    • постоянный приток свежего воздуха;
    • комфортная влажность в помещении;
    • экономия средств на отопление или кондиционирование.

Но существуют недостатки:

  • не подходит для жилья площадью до 200 квадратных метров (окупаемость приблизительно равна сроку службы);
  • если система вентиляции не предусмотрена проектом, смонтировать рекуператор крайне сложно и дорого;
  • малый перепад температур между улицей и домом снижает эффективность прибора практически до 0 (разница должна быть хотя бы 20 градусов);
  • высокая стоимость.

Плюсы и минусы

Как уже говорилось ранее, этот механизм станет оптимальным вариантом для собственноручного конструирования. К преимуществам рекуператора такого типа принято относить следующие:

  • высокий КПД (40-65 %);
  • отсутствие каких-либо сложностей в конструкции прибора (аппарат не имеет никаких движущихся элементов, что существенно продлевает срок его службы);
  • отсутствие лишних денежных затрат, поскольку электроэнергия для его функционирования не нужна.

Трубчатый воздухообменный механизм

Принцип работы

Открытый корпус

Для того чтобы изготовить рекуператор самостоятельно, понадобятся:

  • листы оцинкованного металла (4 кв. м.);
  • техническая пробка толщиной 2 мм;
  • силиконовый герметик с нейтральной реакцией;
  • жестяная коробка для корпуса или листы МДФ, метала или фанеры для его изготовления;
  • клей;
  • утеплитель толщиной 4 см (минеральная вата или пенопласт);
  • уголки для стоек;
  • пластиковые фланцы;
  • электролобзик или болгарка.
  1. Разрезаем материал на небольшие квадраты с размером стороны от 200 до 300 мм. Пластины должны быть одинаковыми и идеально ровными, лучше будет разрезать сложенные пачкой листы болгаркой, нежели использовать ножницы по металлу. Таких пластин, служащих заготовками для кассет рекуператора, должно получиться около 70 шт.
  2. С целью создания зазора между листами используем техническую пробку. Суть в том, чтобы сделать такое сечение, при котором скорость потоков воздуха будет составлять 1 м/с. Наклеиваем нарезанную пробку по двум противоположным краям квадратных заготовок, не трогая последнюю.
  3. Дождавшись высыхания клея, создаем кассету теплообменника, склеивая листы таким образом, чтобы каждый последующий располагался под углом в 90 градусов к предыдущему. В кассете получаются чередующиеся каналы, перпендикулярные друг другу. Последним будет лист, на который мы не клеили пробку.
  4. После соединения всех пластин с помощью уголка стягиваем конструкцию каркасом.
  5. Все щели тщательно заделываем герметиком.
  6. На стенках кассеты располагаем крепления для фланцев, имеющих диаметр, соответствующий трубам воздуховодов. Желательно расположить кассету вертикально, тогда в самом низу будет собираться конденсат. В этом же месте готовится дренажный канал: отверстие с трубкой для отвода жидкости.
  7. Для того чтобы кассету можно было извлекать из корпуса, внутри него нужно установить направляющие из уголка.
  8. Корпус с кассетой располагают в коробе, изготовленном из толстой фанеры или жести. Важным моментом будет использование теплоизоляционных материалов (минеральная вата или пенопласт), которыми оклеиваются все стороны короба изнутри.

Обратите внимание! Ширина корпуса рекуператора должна соответствовать ширине кассеты, высота и длина – диагонали квадратных пластин.

Для более надежной работы системы рекуперации в условиях отрицательных температур приточного воздуха, когда пластины теплообменника могут обледенеть, к системе добавляют байпас, через который в случае необходимости направляют поток приточного воздуха. В это время через теплообменник будет проходить только теплый вытяжной воздух, и под его воздействием заледеневшие пластины теплообменника будут оттаивать.

КПД самодельного рекуператора составит около 60–65 %, что позволит обеспечить поддерживать оптимальный микроклимат в помещении.

Ощутимая экономия энергоресурсов позволяла быстро окупить капиталовложения, а затем начиналась экономия средств. Но дорогостоящие энергоресурсы заставили обратить внимание на рекуператор частных домовладельцев, появились бытовые модели, цена изделия значительно снизилась.

Пластинчатый рекуператор воздуха

February 25, 2015

  • Пластинчатый рекуператор. Исходя из названия, можно догадаться, что его конструкция состоит из специальных пластин, которые объединены в цельный куб. Встречающиеся потоки воздуха обмениваются температурой, при этом не смешиваясь. Этот прибор имеет компактные параметры и широко распространен благодаря своей простоте.

Роторный механизм. Данный тип рекуператора требует наличия источника электрической энергии. Его цилиндр оснащен роторным элементом, без остановки вращающимся среди каналов поступления и удаления воздуха. Размеры этого прибора являются весьма большими, вследствие чего свое распространение он получил в основном на промышленных предприятиях. Тем не менее, эффективность его работы отличается очень высоким показателем – около 87 %.

Оборудование, работающее по принципу водяной рециркуляции. По своим техническим характеристикам напоминает модель пластинчатого типа, однако само устройство этого механизма является гораздо более сложным, причем главное отличие в том, что некоторые его структурные детали могут находиться в разных местах. В качестве теплоносителя, циркулирующего исключительно принудительно с помощью электроэнергии, здесь выступает либо вода, либо антифриз.

Крышный рекуператор. Данная модель не подходит для жилых помещений и эксплуатируется только в промышленных целях. Коэффициент полезного действия составляет от 55 до 68 %, причем устройство таких механизмов не требует значительных финансовых затрат.

Наиболее простым в работе и подключении, а также наименее дорогим является пластинчатый рекуператор, следовательно, изготовить его самостоятельно будет проще всего.

  • прибор не оснащен функцией обмена водой, а существует возможность только тепловой передачи;
  • оборудование склонно к появлению на нем льда в холодный период года. Но эта проблема является решаемой: с целью предотвратить обмерзание прибор можно либо выключить, либо оснастить его особым клапаном, именуемым байпасным;
  • конструкция такого рекуператора имеет пересеченные между собой трубы;
  • избежать установки этих элементов не получится, а сам процесс является довольно непростым.
Читать далее:  Почему перестал работать холодильник: причины и что делать

Чтобы самостоятельно изготовить пластичный рекуператор для дома, требуется наличие следующих материалов:

  • 4 м² кровельного железа, обработанного цинком, либо такое же количество листового алюминия, текстолита, меди, гетинакса;
  • техническая пробка, имеющая толщину 0,2 см, выполняющая функцию прокладки между пластинами рекуператора. Для этих целей также можно воспользоваться деревянной рейкой, пропитанной олифой;
  • обычный герметик на силиконовой основе;
  • жестяная, металлическая или фанерная коробка, предназначенная для корпуса прибора;
  • 4 фланца из пластика, соответствующие параметрам воздуховодных труб;
  • датчик, отображающий перепады давления;
  • уголок для устройства стоек;
  • изоляционный материал (минеральная вата);
  • электрический лобзик;
  • метизы.

При наличии всего этого оборудования можно начинать изготавливать рекуператор своими руками.

Устройство пластинчатого рекуператора — Фото 04

Производителям удалось решить эту проблему, заменив металлические или пластиковые пластины теплообменника на кассеты, где используется гигроскопичная целлюлоза. Она впитывает влагу из тёплого воздуха и отдаёт её холодному.

Можно попробовать изготовить рекуператор своими руками с бумажными пластинами или трубками. Но такие целлюлозные кассеты нельзя применять в помещениях с высокой влажностью. Применение двойной кассеты позволяет поднять КПД рекуператора до 90%.

Обычно установка рекуператора производится в систему приточно-вытяжной вентиляции.

Принцип действия пластинчатого рекуператора — Фото 05

Плюсы и минусы

Несколько советов

  • длина трубчатого рекуператора напрямую влияет на КПД, так что не стоит бояться сделать устройство 3, 4 метра;
  • расстояние между пластинами в 3 миллиметра оптимально, если больше, то падает КПД, если меньше, то быстро происходит кристаллизация конденсата и закупорка каналов;
  • 70 пластин в кассете также оптимально, при большем количестве входящие трубы должны быть очень большими, что для небольшого дома недопустимо;
  • перед изготовлением устройства рассчитайте необходимую производительность. Вентиляция должна приносить комфорт, а не создавать проблемы.
Рекуператор с промежуточными теплоносителями

Процесс создания рекуператора

Алгоритм действий является следующим:

  1. Материал нужно разложить и разрезать его на пластины квадратной формы так, чтобы размер граней составлял 20-30 см. Всего нужно будет изготовить около 70 единиц таких кассетных заготовок. Разрезать материал необходимо с помощью электрического лобзика, чтобы пластины получились идеально ровными.
  2. Затем следует подготовить пробку или деревянные рейки, чтобы их параметры соответствовали сторонам квадрата. Их нужно приклеить к противоположным сторонам каждой из заготовок за исключением последней. После этого важно дождаться полного высыхания клея.
  3. Далее нужно приступать к процессу сборки квадратов в кассету. Схема рекуператора предполагает укладку каждого из листов по отношению к предыдущему под углом в 90 °. Последней частью конструкции станет пластина, на которую ничего не было наклеено.
  4. После этого будущий рекуператор нужно стянуть каркасом. Здесь потребуется воспользоваться уголком.
  5. Все щели важно обработать посредством силиконового герметика, не вызывающего коррозии металла.
  6. Далее следует изготовить крепления для фиксации фланцев на кассетных стенках. Нижнюю часть детали необходимо оснастить специальным дренажным отверстием, куда должна входить отводящая конденсат трубка.
  7. На корпусных стенках фиксируются направляющие, изготовленные из уголков. Для проведения любых профилактических работ кассету всегда можно будет достать.
  8. Деталь монтируется внутри корпуса, параметры которого полностью совпадают с диагональю квадрата.
  9. Изготавливая рекуператор своими руками, важно помнить и об укладке изоляционного материала, которым в данном случае выступает минеральная вата. Необходимо взять слой этого утеплителя толщиной в 40 мм и закрепить его изнутри на корпусных стенках.
  10. Чтобы избавить себя от проблемы появления наледи, конструкцию следует оснастить датчиком давления, который должен быть установлен на месте прохождения теплого воздуха.
  11. Завершается процесс сборки установкой готового рекуператора в вентиляционную систему.

Как правило, КПД таких самостоятельно изготовленных механизмов равен приблизительно 65 %, чего вполне достаточно для поддержания в жилом помещении благоприятного микроклимата.

Расчёт мощности системы

Собирая такой прибор, как рекуператор, своими руками, очень важно не только грамотно выполнить все мероприятия по его изготовлению, но и правильно рассчитать мощность этого механизма.

Чтобы определить оптимальный показатель энергии тепла, которое циркулирует между пластинами, принято брать за основу следующую формулу: 20 Вт * xS * dT. S в данном случае отображает площадь пластины, измеряемую в м².

p (Вт) = 0,36 * Q (м³/сек.) * dT.

Расшифровываются все переменные так:

  1. Q – энергия, затраченная на нагрев или охлаждение воздушного потока. Рассчитывается этот параметр при помощи формулы 0,335 х L х (t кон. — t нач.), где:
    • L – расход воздуха, измеряемый в м³/час. В соответствии с нормами установки, этот показатель на одного человека должен составлять 60 м³/час;
    • t нач – начальный показатель температуры;
    • t кон – параметр, полученный в результате теплообмена.
  2. dT – температура.

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T1 – T2), где:

  • Q (Вт) – мощность устройства;
  • L (м3/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м3/ч;
  • Т1 (оС) – температура воздуха после рекуперации;
  • Т2 (оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 оС, а с улицы поступает воздух температурой -10 оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

Типы конструкций

Роторный рекуператор

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

  • Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.
    Пластинчатый рекуператор

    Устройство дял рекуперации воздуха с рабочими элементами в виде пластин

  • Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.
    Трубчатый рекуператор

    Рекуператор с конструкцией из стальных трубок

  • Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.
    Рециркуляционный водяной рекуператор для вентиляции

    Рециркуляционный водяной рекуператор для вентиляции в общественных местах

  • Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Специалисты акцентируют внимание на том, что системы вентиляции с рекуперацией тепла бывают нескольких типов:

  • пластинчатыми;
  • с отдельными теплоносителями;
  • роторные;
  • трубчатые.
Разновидности рекуператоров воздуха

Разновидности рекуператоров воздуха

Пластинчатый тип – включает в себя конструкцию на основе алюминиевых листов. Такая установка рекуператора считается самой сбалансированной с точки зрения стоимости материалов и значения теплопроводности (КПД варьируется от 40 до 70%). Агрегат отличается простотой исполнения, ценовой доступностью, отсутствием подвижных элементов. Для установки не требуется специализированной подготовки. Монтаж без каких-либо сложностей выполняется дома, своими руками.

Пластинчатый рекуператор

Пластинчатый тип

Роторные – достаточно популярные среди потребителей решения. В их конструкции предусмотрен вал вращения, питающийся от электросети, а также 2 канала под воздухообмен с противотоками. Как работает такой механизм? – Один из участков ротора прогревается воздухом, после чего он поворачивается и тепло перенаправляется к холодным массам, сосредоточенным в соседнем канале.

Роторный рекуператор

Роторный тип

Несмотря на высокий КПД, установки имеют и ряд весомых недостатков:

  • внушительные массогабаритные показатели;
  • требовательность к регулярному техническому обслуживанию, ремонту;
  • проблематично воспроизвести рекуператор своими руками, восстановить его работоспособность;
  • смешивание воздушных масс;
  • зависимость от электрической энергии.

О видах рекуператоров можете посмотреть видео ниже (начиная с 8-30 минуты)

Рекуператор: зачем он, их виды и мой выбор

Обратите внимание! Вентиляционная установка с трубчатыми устройствами, а также отдельными теплоносителями практически не воспроизводится в домашних условиях, даже если под рукой есть все необходимые чертежи и схемы.

Основные правила при выборе оптимального места для рекуператора своими руками

Плюсы и минусы

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

  • простая конструкция без использования движущихся деталей;
  • простой монтаж и быстрое обслуживание в ходе эксплуатации;
  • КПД рекуператора до 65–70% в зависимости от условий;
  • небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материал для изготовления трубчатого рекуператора

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

  • алюминиевые или стальные полые трубки диаметром 3–5 мм;
  • пластиковый канал для вентиляции;
  • пластиковый соединитель для воздуховода;
  • оцинкованный металл или пластик размером 50×50 см;
  • силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Алюминиевые трубки и заготовки для рекуператора

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

  1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
  2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
  3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
  4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

February 25, 2015

Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

  1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
  2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
  3. Жесть, фанера или ДСП для корпуса.
  4. Минеральная вата или другой эффективный утеплитель.
  5. Переходники под вентиляционные трубы диаметром 150 мм.
  6. Герметик (только нейтральный).
  7. Крепёж (в зависимости от материала корпуса).

Схема действия рекуператора — Фото 06

Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

Короб для теплообменника — Фото 08

В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток. Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

  • температуру приточного воздушного потока на входе, t1;
  • температуру приточного воздушного потока на выходе из рекуператора, t2;
  • температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Подобным образом устроен и трубчатый приточный рекуператор: корпусом ему служит пластиковый воздуховод с боковыми отводами. Понадобятся тонкостенные алюминиевые трубки диаметром 10 мм. Длина – 40-50 см.

Трубки открытыми торцами герметично крепятся на двух круглых пластинах, которые плотно вставляются в воздуховод.

Трубчатый рекуператор — Фото 10

Внутри трубок проходит воздух на вытяжку. Через два боковых отвода подаётся и поступает внутрь помещения приточный воздух. Он проходит между трубками, где и нагревается.

Такой рекуператор своими руками сделать немного сложнее, но он занимает меньше места и более эстетичен. В торец воздуховода и в отвод можно вставить вентиляторы.

В этом случае получаем приточно-вытяжную вентиляционную систему с встроенным рекуператором. Её можно использовать в гараже или квартире. Для этого надо пробить соответствующее отверстие в стене.

https://www.youtube.com/video/jB3dQrJ8GCY

Мощность такой установки – около 100 м³ воздуха в час.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
