Регулировка температуры батарей отопления отопления

Рекомендации от специалистов

Как правило, терморегулятор на батарею отопления монтируется на входном отверстии радиатора в соответствии со схемой отопления, разработанной ранее, однако некоторые домовладельцы устанавливают устройства на выходе, стремясь снизить влияние оттока остывшей жидкости на работу регулятора.

Сам процесс монтажа довольно прост и не требует особых практических навыков. Работа по установке регуляторов мало чем отличается от процесса монтажа любой соединительной фурнитуры, используемой в системе отопления, поэтому при наличии базового оборудования и элементарных навыков обращения с ними, монтаж регуляторов можно провести довольно быстро.

Таким образом, используя в системе отопления доступные и функциональные регуляторы, можно добиться значительных результатов в вопросах экономии энергоресурсов и добиться плавного распределения тепла от отопительных приборов в доме или квартире.

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

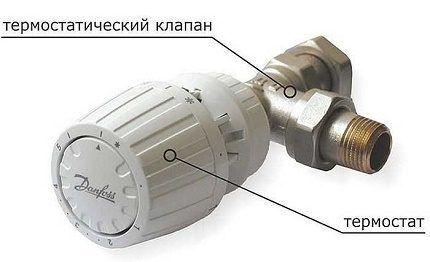

Терморегулятор батарей отопления

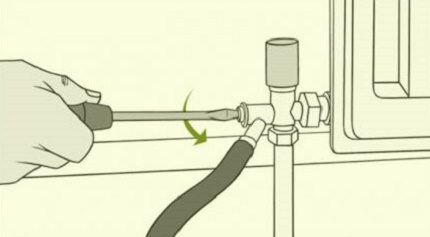

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

Монтаж терморегулятора отопления

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

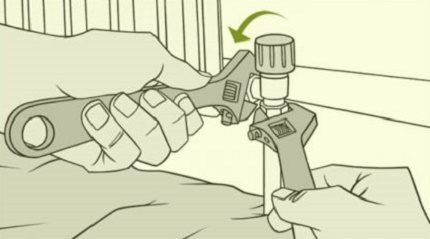

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

Монтаж терморегулятора отопления

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

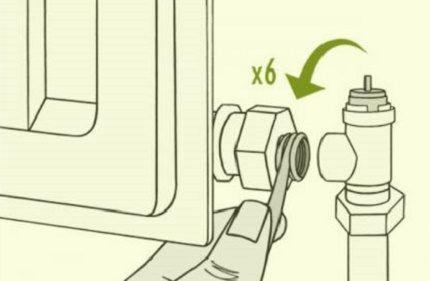

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Монтаж терморегулятора отопления

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

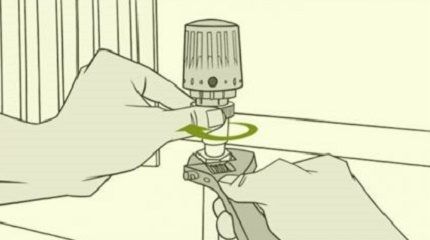

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Монтаж терморегулятора отопления

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

терморегулятор

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Какие батареи отопления лучше по техническим параметрам? Как эффективно увеличить теплоотдачу батареи центрального отопления? Установка батареи отопления своими руками: правила и алгоритм действий Как правильно соединить между собой радиаторы отопления?

После этого регулируют давление в системе:

  • Для этого самый первый от котла радиатор открывают на два оборота, второй — на три, и таким образом проходят по всей цепи и распределяют в ней давление. После этой операции вся отопительная система будет прогреваться быстрей и качественней;
  • Если в цепи установлен мощный котел, а каждая батарея снабжена трехходовым краном, тогда температура батарей отопления в квартире регулируется намного легче, тем более, если смонтирована система принудительной прокачки воды. Для рационального использования тепла и равномерного прогрева на каждом радиаторе должен быть смонтирован вентиль, тогда при необходимости, станет возможным самостоятельно уменьшить или вовсе отключить отопление в неиспользуемом помещении;
  • Систему, в которой теплоноситель продвигается по трубопроводу вертикально (сверху вниз), проходя все радиаторы отопления невозможно отрегулировать. В такой цепи верхние этажи вынуждены открывать окна, так как у них жарко, а в помещениях нижних этажей батареи едва теплые;
  • Если система проточная, тогда теплоноситель попадает в каждую батарею, а затем возвращается в центральный стояк. Такая цепь однотрубная и поэтому разницы между температурой верхнего и нижнего этажей почти нет (она не заметна). Здесь на подающую трубу каждого радиатора устанавливают регулирующий клапан;
  • Если система двухтрубная, тогда в ней монтируют два стояка, которые обеспечивают подачу воды в батареи отопления и обратно. При такой цепи можно контролировать количество жидкости и температуру. Их регулирование можно производить вручную и с помощью терморегулятора. На каждом радиаторе монтируется отдельный клапан, который дает возможность увеличить или уменьшить поток горячей воды, а в том случае, если система регулирования автоматическая, тогда все это сделается без участия человека.

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами — резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Регулировка температуры батарей отопления отопления

Корпус клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу. Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру.

В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Механический

Комплект состоит из двух элементов – клапан, который врезается в трубу подачи перед радиатором, и термореле (это изящная белая ручка, простым движением одевающаяся на клапан).

Увеличение объёма газа внутри сильфона происходит вследствие температурного расширения.

терморегулятор изнутри

Устройство механического терморегулятора

Существует небольшая разница между жидкостными и газовыми сильфонами. Газовые надёжнее, быстрее реагируют на изменения климата, но способности балансировки температуры у них не такие точные. Жидкостные же немного инертны, однако точно держат заданную температуру. Чаще всего в продаже можно встретить именно их.

Особенности механического устройства:

  • недорогие;
  • просто ставить и пользоваться;
  • не требуется энергия извне;
  • невозможность регуляции в отсутствие владельца.

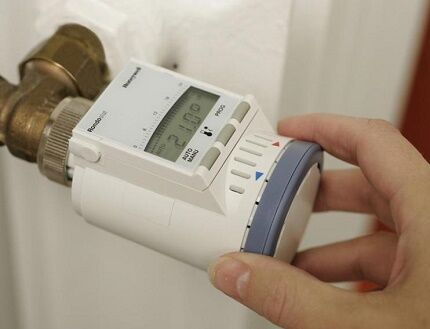

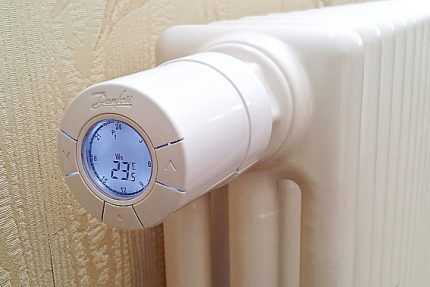

Электронный

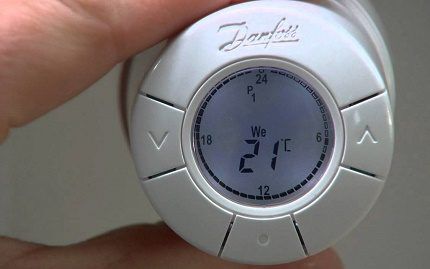

Такой прибор имеет на ручке (или вместо неё) дисплей и кнопочную панель.

В комплекте с прибором идёт термодатчик, который иногда размещается вдали от радиатора и дистанционно передаёт сигналы о температуре на регулятор батареи отопления (датчик может быть и встроенным).

Особенности автоматики:

  • Регуляция без вмешательства человека и подстроек.
  • Возможность программирования на часы и дни.
  • В отсутствие владельца снижать температуру и вновь её повышать к приходу хозяина.
  • Работает на аккумуляторах, которые нужно периодически заряжать (зарядник обычно в комплекте).
  • Стоит дороже.

Регулирование батареи отопления зависит от системы отопления, установленной в квартире. Если вы не можете это сделать самостоятельно, лучше всего пригласить специалистов, которые сделают все на высшем уровне.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

  1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
  2. Снизить до 25% затраты на теплопотребление.
  3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

  • В середине или в угловой части дома.
  • Нижний или верхний этаж.

Регулировка температуры батарей отопления отопления

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

  • Утеплить стены, углы, полы.
  • Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
  4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

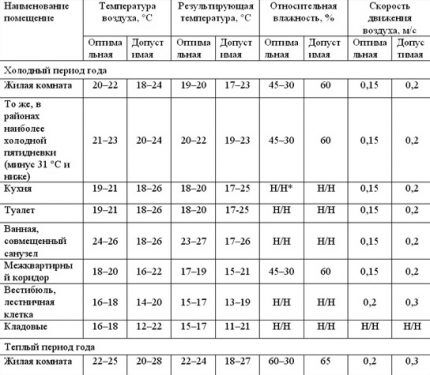

Нормы

Рассмотрим некоторые нормативы, которые действуют на территории нашей страны во время отопительного сезона и применяются как в жилых, так и в общественных помещениях. По требованиям СНиП оптимальная температура в жилом помещении должна быть на уровне 20 — 22°С, а нормы температуры в батареях отопления зависят от прогревания воздуха вне помещения. Например, если подача теплоносителя осуществляется по схеме «вверх — вниз», тогда:

  1. при температуре воздуха 5°С подающая труба должна прогреваться до 50°С, а отводящая до 39°С;
  2. Если температура воздуха составляет 0°С, то на подающей трубе должно быть 65°С, а на отводящей 48°С;
  3. При температуре воздуха −5°С, входящий трубопровод должен прогреваться до 78°С, а отводящий до 56°С.

Настройка ручного радиаторного терморегулятора

Для того чтобы понять, как регулировать температуру батареи отопления, необходимо рассмотреть структуру и принцип работы данного устройства.

На корпусе установлен шток с резиновой прокладкой, который опускается и поднимается (открывает и закрывает проход). При движении теплоносителя с помощью клапана можно регулировать количество жидкости проходящей через корпус, именно с помощью штока происходит подача нужного потока горячей воды в отопительные приборы.

Терморегулятор для конвектора

Рассмотрим, почему шток двигается вверх и вниз, что заставляет его это делать?

Термоголовка снабжена сильфоном (баллон с газом или жидкостью, зависит от конструкции), в котором установлена «гармошка». При необходимости поднять температуру в помещении содержимое сильфона начинает растягиваться, давит на «гармошку», а она начинает давить на пружину, которая и выталкивает шток клапана.

При снижении температуры происходит наоборот: содержимое сильфона сжимается,  пружина поднимает шток и проход для жидкости (в вентиле) начинает открываться.

Крепить термоголовку к батарее необходимо горизонтально, так как устройство так работает более качественно, и она лучше омывается воздухом.

В продаже существует и такая конструкция, на которой нет градуировки, а нанесена мнемосхема, с помощью которой происходит регулирование температуры батареи отопления.

Автоматический терморегулятор

Вместо термоголовки иногда применяют и вентиль, который снабжен маховиком и можно самостоятельно, вручную, установить нужную, в конкретном случае, температуру помещения. Это устройство монтируют на выходе из системы (обратная труба), а на подающей трубе устанавливают термостатический вентиль.

Такое устройство имеет накидную гайку и крышку (вместо вентиля) открутив которую можно обнаружить шток. Данная конструкция достаточно компактна.

Выпускают термоголовоки и для конвекторов.

Терморегуляторы разделяют на три вида:

  • механические, с ручной настройкой подачи теплоносителя;
  • электронные, управляемые выносным термодатчиком;
  • полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов — невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

Механический терморегулятор состоит из следующих элементов:

  • регулятора;
  • привода;
  • сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты — более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Читать далее:  Наливной пол своими руками пошаговая инструкция 4 видео

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Электронные терморегуляторые условно разделяют на:

  • Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
  • Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой.

Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Регулировка температуры батарей отопления

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм.  При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

Жидкостные и газовые регуляторы могут быть двух типов:

  • со встроенным датчиком;
  • с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Дистанционные датчики целесообразно использовать в случаях, когда:

  • батарея закрыта плотными шторами;
  • термостат располагается в вертикальном положении;
  • глубина радиатора превышает 16 см;
  • регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
  • радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

  1. Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
  2. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
  3. Важно предусмотреть следующий момент — установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
  4. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
  5. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

  • рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
  • недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

По своей конструкции термостатическое устройство напоминает ручной вентиль. При этом на его клапане установлена термостатическая головка, управляющая его работой. Термоголовка включает в себя:

  • термодатчик, реагирующий на температуру воздуха и связанный с запорной головкой клапана;
  • механизм регулировки, имеющий управляющую рукоятку и шкалу настройки.

Выбрать температуру в помещении, которая будет поддерживаться на постоянном уровне без дальнейшего вмешательства, можно, повернув рукоятку в соответствии с требуемым значением на шкале.

Повышать мощность отдачи радиаторов можно только за счет повышения температуры теплоносителя. Или смены радиаторов на более эффективные (поменять старые, забитые, чугунные на современные биметаллические, алюминиевые, стальные и т. д.). Замена подводящих труб радиатора на новые, добавления дополнительных секций к установленным батареям и ещё ряда факторов, влияющих на это. Даже от способа подключения радиатора в систему отопления будет зависеть его температура.

Регулировка температуры батарей отопления

Поэтому из выше изложенного становится ясно, что например, если у вас в квартире, имеющей централизованное отопление, радиаторы не справляются в полной мере со своей задачей, то поднять температуру теплоносителя вам не представится возможным, так как вы этим не занимаетесь и не можете этого делать. Поэтому стоит лучше обратить внимание на качество самих радиаторов или, например на утепленность окон и всей квартиры в целом.

Возможно, будет рациональней вложить деньги допустим на новые стеклопакеты. В частном доме с индивидуальным отоплением пожалуйста, регулируйте температуру воды в системе котлом отопления, но опять же качество утепления дома основополагающий фактор тёплого дома. Возможно, система отопления у вас в норме и прибавляя котел, будете тратиться на энергоресурсах.

Экономия

  • Для установки регуляторов на радиаторы следует использовать только специальные краны и вентили.
  • Чтобы батареи отдавали тепло по максимуму, старайтесь в процессе монтажа оптимально соотнести количество углов, наклонов и поворотов труб. При чрезмерном количестве изгибов производительность всей системы будет малоэффективна, но в то же время в трубах и батареях понизится давление.
  • Тщательно изолируйте батареи и трубы в тех помещениях, где отопление не так важно. Например, в кладовке, гараже и т. д. Изоляция будет препятствовать нецелесообразному расходованию тепла на тех отрезках пути, где его подача, в общем-то, не так важна.
  • На момент регулировки батарей отопления помещения должны полностью использоваться по своему прямому назначению. Этот подход даст понять, какая оптимальная температура потребуется для комфортной эксплуатации комнат.
  • Чтобы избежать нерационального расходования тепла, учтите все дополнительные источники обогрева в комнате, а также факторы, способствующие охлаждению воздуха и появлению сквозняков: кондиционеры, открытые окна и т. д.
  • Начинайте регулировку температуры батарей отопления с определения самой холодной комнаты. Как правило, это самое большое и нежилое помещение в доме. Для этого закройте все краны и замерьте температуру в помещениях. После того, как самая холодная комната определена, начинайте настройку батарей с нее, полностью открыв там запорный кран. Комната будет прогреваться более эффективно, но при этом сам проток горячей воды не уменьшится.
  • Чтобы не догадываться о температуре по личным ощущениям, развесьте в помещениях термометры. Они необязательно должны находиться на видном месте и иметь вид градусника (если вы переживаете за нарушение гармонии в интерьере). Тем более, что, например, при 20С один человек может чувствовать себя вполне комфортно, а другому такая температура покажется несколько низкой.
  • Чтобы довести температуру в помещениях до максимально комфортного значения, настройте регулятор на котле. При этом в более теплых комнатах температура будет немного превышать требуемое значение.
  • Помните о том, что нагретые помещения охлаждаются достаточно медленно. Поэтому, если температура показалась вам в комнате немного завышенной, не запирайте полностью кран, а лишь слегка приспустите его. Чтобы регулировка температуры батарей отопления прошла максимально эффективно, прикручивайте краны по очереди в каждой комнате.
Строение терморегулятора

Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически

Термостат и теплый пол

Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах “теплый пол”, “теплые стены”. Важно подобрать модификацию, которая подойдет для той или иной системы ( )

  1. Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
  2. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
  3. Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
  4. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
  5. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.
Установка терморегулятора

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Типы регулировочных кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

  • Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

  • Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
  • С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Регулировка температуры батарей отопления

Это самые малозатратные, но, к сожалению, и самые малоэффективные устройства регулировки радиаторов.

Шаровые краны

Часто на входе в батарею ставят шаровые краны и с их помощью регулируют поток теплоносителя. Но это оборудование имеет другое назначение: это запорная арматура. Они нужны в системе, но для полного отключения потока теплоносителя. В том случае, например, если отопительный прибор потек. Тогда стоящие на входе и выходе радиатора отопления шаровые краны позволят без останова системы и слива теплоносителя произвести его ремонт или замену.

Для регулировки шаровые краны не предназначены. У них только два рабочих состояния: полностью «закрыто» и полостью «открыто». Все промежуточные положениянаносят вред .

Шаровые краны — запорная арматура и для регулировки радиатора не подходит

Какой вред? Внутри этого крана стоит шарик с дыркой (отсюда и название — шаровой). В штатных положениях (открыто или закрыто) ему ничего не грозит. Но в остальных случаях содержащиеся в теплоносителе твердые частицы (особенно их много в системах централизованного отопления) понемногу стачивают и откалывают кусочки.

В результате кран становится негерметичным. Тогда, даже если он стоит в положении «закрыто», теплоноситель продолжает поступать в радиатор. И хорошо, если в это время не произойдет авария, и не понадобиться перекрыть воду. Но если, вдруг такое случится, ремонта не избежать. Как минимум, придется менять напольное покрытие, а что нужно будет ремонтировать в нижнем помещении, зависит от того, насколько оперативно перекроют стояк работники коммунальных служб (или вы, если у вас собственный дом). Да, шаровой кран может работать в нештатном режиме какое-то время, но все равно ломается. И скорее рано, чем поздно.

Для тех, кто все равно решил регулировать радиатор именно таким способом, стоит иметь в виду, что их устанавливать тоже нужно грамотно, иначе не избежать «приятных» бесед с управляющей кампанией. Так как к такому способу чаще прибегают в многоквартирных домах, то расскажем о том, как подключать их при вертикальной разводке.

Как правильно подключать радиатор при вертикальной однотрубной разводке

Вот тут нужно правильно поставить краны: обязательная установка байпаса — обходной трубы. Он нужен для того, чтобы при закрытом потоке на радиаторы в квартире (кран закрыт полностью или частично), в общедомовой системе циркулировала вода.

Иногда шаровой кран ставят на байпасе. Изменяя количество проходящего через него теплоносителя, тоже можно изменять теплоотдачу батареи отопления. В этом случае для большей надежности системы и возможности отключения кранов должно быть три: два отсекающих на радиаторах, которые будут работать в штатных режимах, и третий, который будет регулирующим.

Так что шаровые краны регулировки батарей отопления лучше не использовать. Есть другие устройства, предназначенные именно для изменения количества протекающего через батарею теплоносителя.

Игольчатый вентиль

Игольчатый вентиль сильно снижает пропускную способность системы

Это устройство в системе отопления устанавливают обычно перед манометром. В других местах оно наносит больше вреда, чем пользы. Все дело в строении. Само устройство эффективно и плавно изменяет поток теплоносителя, понемногу его перекрывая.

Регулировка температуры батарей отопления

Но все дело в том, что из-за особенностей конструкции, ширина прохода для теплоносителя в них меньше в два раза. Например, у вас установлены дюймовые трубы, и на них такого же размера игольчатый кран. Но пропускная его способность в два раза меньше: седло всего ½ дюйма. То есть, каждый установленный в системе игольчатый кран снижает пропускную способность системы.

Читать далее:  Однотрубная система отопления частного дома своими руками

Несколько последовательно установленных устройств, например, в однотрубной системе приведут к тому, что последние отопительные приборы или не будут греться совсем, или будут еле теплыми. Потому рекомендуемая часто однотрубная схема с игольчатыми вентилями на практике приводит к тому, что большая часть радиаторов или не греет совсем, или греет очень слабо.

По причине сильного сужения прохода не рекомендуется ставить игольчатый вентиль и для регулировки радиаторов отопления: их теплоотдача резко снизится. Поднять ее можно:

  • сняв игольчатый вентиль;
  • в два раза увеличив количество секций,
  • установив устройство, имеющее в два раза большие соединительные муфты (на дюймовые трубы нужно будет поставить двухдюймовый вентиль, что вряд ли кого-то устроит).

Специально для ручной регулировки радиаторовпредназначенырадиаторные вентили (краны). Они бывают с угловым или с прямым подключением. Принцип работы этого ручного регулятора температуры состоит в следующем. Поворачивая вентиль, вы опускаете или поднимаете запорный конус. В закрытом положении конус полностью перекрывает поток.

Двигаясь вверх/вниз, он в большей или меньшей степени перекрывает поток теплоносителя. Из-за такого принципа действия эти устройства называют еще «механический регулятор температуры». Устанавливается он на радиаторы на резьбу, к трубам подсоединяется при помощи фитингов, чаще обжимных, но есть разные типы, совместимые с разными типами труб.

Регулирующий вентиль может только снизить температуру

Чем хорош регулировочный вентиль для радиатора? Он надежен, ему не страшны засоры и мелкие абразивные частицы, которые находятся в теплоносителе. Это касается качественных изделий, конус клапана которых изготовлен из металла и тщательно обработан. Цены на них не очень велики, что немаловажно при большой системе отопления.

В чем недостаток? Каждый раз приходится изменять положение вручную, из-за чего поддержание стабильной температуры проблематично. Кого-то это устраивает, кого-то нет. Для тех, кто хочет постоянной или строго заданной температуры, больше подойдут автоматические устройства регулировки температуры радиаторов.

Это простейший способ регулировки, которым можно только при необходимости снизить температуру в комнате (хотя основное их назначение – отсекать отопительный прибор в случае ремонта).

https://www.youtube.com/watch?v=

Если на входе в радиатор стоит шаровый кран, можно просто перекрыть в него поступление горячего теплоносителя.

Регулировка грубая, ведь шаровые краны имеют только положение вкл./выкл. и пытаться поставить их в среднее положение – это сокращать в разы его ресурс (со временем теряют герметичность, и при снятом радиаторе будут капать).

Кроме того, выполнять регулировку можно только в ручном режиме, постоянно следя за температурой на домашнем термометре. После понижения температуры каждый раз краны придётся снова открывать. Кроме того, частое использование крана чревато завоздушиванием стояка.

Регулировка температуры батарей отопления

Конусный вентиль – это более удобная запорная арматура, поскольку его можно приоткрывать так, чтобы пропускать определённое количество горячей воды. Хотя, опять же, регулировка получается довольно грубая и в ручном режиме.

В однотрубном стояке терморегуляцию можно подключать только при наличии байпаса (перемычки, соединяющей вход и выход и обеспечивающую альтернативный ток при отключении радиатора).

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Заключение

В отопительный сезон бывают моменты, когда система перестает качественно обогревать помещение. Тогда становится необходимым проверять температуру горячей воды (в кухне или в ванной) специальным водным термометром. При не качественном обогреве квартиры, коммунальщики составят заявление (два экземпляра — отсюда одно остается у жильца) и в течение одной недели специалисты исправят работу системы.

Но в том случае, если сеть работает исправно, а в вашей квартире слишком жарко или прохладно, тогда прочитав данную статью, вы поймете, как отрегулировать температуру батареи отопления качественно, не прибегая к помощи специалистов. Но если этого нельзя сделать, а в квартире холодно и батареи не прогревают помещение до норм, установленных в нашей стране ГОСТ — ом и СанПиН- ом, тогда обратитесь в суд.

Сегодня для поддержания комфортной температуры в квартире, каждый радиатор системы отопления должен обустраиваться системой регулировки.

Современные терморегуляторы помогают не только поддерживать тепловой баланс внутри помещения, но и сэкономить энергозатраты на нагрев теплоносителя.

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

  1. Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
  2. Затем необходимо отрегулировать давление в батареях.
  3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
  4. В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
  5. В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
  6. В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Факторы, влияющие на температуру воздуха в помещении

Помните о том, что уровень температуры в помещении зависит не только от самих радиаторов и их типа, но и от многих других условий:

  • частота проветривания;
  • количество окон;
  • теплоизоляция окон;
  • расположение помещения (в середине дома, на углу, верхний или нижний этаж).

Регулировка температуры батарей отопления

Поэтому, прежде чем отрегулировать температуру батареи отопления постарайтесь учесть все вышеприведенные факторы и уже на основе их анализа регулировать теплоту воздуха. Кропотливая настройка каждого элемента отопления будет совершенно нецелесообразна, если в помещениях гуляет сквозняк или постоянно открыты окна или форточки. Фактически, повышая температуру в радиаторах, вы будете «обогревать улицу». (См. также: Как рассчитать количество батарей отопления )

Без регулировки батарей отопления создать идеальную и комфортную систему, отвечающую требованиям каждого жильца, вряд ли возможно.

Комфорт

Здесь, мы думаем, много говорить не стоит, так как основополагающая мысль самой задумки иметь регулируемые батареи отопления, связаны с комфортом. Именно поэтому вы, скорее всего здесь и читаете эту страницу.

Поэтому не будем вас больше мучить и перейдем непосредственно к теме как же всё-таки батареи отопления сделать регулируемыми.

Регулируется температура радиаторов за счет скорости прохождения теплоносителя через него. Эту скорость можно регулировать, как за счет ручных регуляторов, так и автоматическими регуляторами.

Автоматические регуляторы

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Для поддержания постоянной заданной температуры в комнате (помещении) используюттермостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.

Конструктивно радиаторный термостат состоит из двух частей:

  • термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
  • термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон.

Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1 o C.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

  • с ручной регулировкой температуры;
  • с автоматической;
    • со встроенным датчиком температуры;
    • с выносным (проводным).

Также есть специальные модели для однотрубных и двухтрубных систем, корпуса из разных металлов. Подробнее о радиаторных термостатах читайте тут.

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается.

Регулировка батарей отопления возможна с использованием разных устройств, но правильно это делать нужно при помощи специальной регулирующей арматуры. Это ручные регуляторы (краны) и автоматизированные — термостаты, в некоторых вариантах возможно использование трехходового клапана с термоголовкой.

В каком случае что использовать? В многоэтажных квартирах с централизованным отоплением предпочтительнее трехходовой клапан и регулировочные краны. А все потому, что зазор в термостатах для теплоносителя не очень широк, и при наличии в теплоносителе посторонних частиц он быстро засоряется. Потому их рекомендуют использовать в системах индивидуального отопления.

Регулировка температуры батарей отопления

Если в квартире очень хочется автоматическую регулировку радиатора, можно до термостата поставить фильтр. Большую часть примесей он будет задерживать, но придется его регулярно промывать. Как почувствуете, что радиатор стал чересчур холодным, проверьте фильтр.

В частных домах с регулировкой батарей все просто: что вам больше подходит, то и ставьте.

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие — в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору.

Существует более совершенный тип регуляторов для батарей, способный реагировать на температуру воздуха в помещении и автоматически варьировать степень нагрева радиатора. В этом случае изменение диаметра проходного сечения клапана, дозирующего объем поступающей жидкости, происходит по сигналу температурного датчика.

Автоматические регуляторы тепла делятся на два вида:

  • термостатические;
  • электронные.

В следующем видео можно наглядно познакомиться с принципом работы термостата.

Человек по своей природе такое существо, которое постоянно пытается облегчить себе жизнь, в том числе и быт. Поэтому на ряду с ручными регуляторами радиаторов существует и автоматические.

Преимущество автоматических регуляторов в том, что выставив однажды нужную температуру батареи, можно на долго забыть о повторной регулировки.

Автоматическая регулировка осуществляется при помощи термостатов и трехходовых клапанов.

Термостатический клапан (термоклапан)

Термостатическую головку (термоголовку)

Когда мы говорили про ручные регулирующие вентили, термоклапан в них, как таковой уже имеется. Поэтому при необходимости вы можете свой ручной радиаторный вентиль в любой момент превратить в автоматический, купив дополнительно термоголовку и накрутить её без проблем на термоклапан.

Когда, как термоклапан не имеет широких различий в конструктивных особенностях, термоголовки представлены широким выбором и функционалом. От простых, до термоголовок с выносным датчиком температуры помещения и электронным управлением. Пожалуй, выбор ограничивается лишь кошельком потребителя.

Простые термоголовки не нуждаются в электрическом питании. Они работают за счет специальной капсулы, содержащей жидкость или газ. Содержимое капсулы расширяется или сужается при изменении температуры и давит с определённым усилием на шток термоклапана, изменяя скорость подачи теплоносителя в радиатор.

Регулировка температуры батарей отопления

Более дорогие термоголовки, оснащенные дисплеем, требуют наличия питающего элемента в виде батареи но, как правило одной батарейки хватает на долго. А также могут требовать постоянного питания от сети, например при наличии системы «умный дом»

Использование трехходового клапана для регулировки температуры радиаторов в практике встречается редко, так как если сравнивать цену одного «трехходовика» и обычного радиаторного регулятора, то последний обойдется дешевле. Но всё же пару слов о таком способе нужно написать.

На трехходовой клапан накручивается такая же термоголовка, которая уже упоминалась выше, на которой выставляется нужные параметры. Как только температура теплоносителя приблизилась к заданной, трехходовой клапан начинает перепускать воду через байпас, мимо радиатора.

Пожалуй, это весь исчерпывающий материал по теме регулировки батарей отопления многоквартирного и частного дома. Надеемся, что он был вам полезен.

Без вмешательства человека работают терморегуляторы. Существует две конструктивные разновидности:

  1. Механический.
  2. Электронный.

Оба варианта регулируют размер просвета и таким образом уменьшают или увеличивают проходящий поток.

Читать далее:  Как рассчитать насос для системы отопления

Человек выставляет на термоголовке (или на кнопках в электронном варианте) желаемую мощность, температуру, а устройство придерживается выбранных настроек.

Единожды выставив комфортный показатель можно месяцами не возвращаться к настройкам, как бы ни менялась подача с теплоцентрали и погода за окном.

Кстати, терморегулятор выполняет, в том числе, функцию запорной арматуры. Им можно полностью отключить батарею от стояка, если потребуется ремонт.

Процесс регулировки батарей

Зачастую в начале строительства настройку системы отопления производят за счет одной лишь разводки труб различной толщины от котла по радиаторам. Однако, такого подхода для эффективного управления системой отопления недостаточно.

Даже если котел запрограммирован на определенную температуру, батареи могут быть холоднее, чем требуется. Это происходит от того, что в трубах находится большое количество воздуха. Если его спустить, вода сможет свободнее течь по трубам. Следственно, помещение начнет прогреваться более быстро и с повышенной эффективностью. Поэтому при регулировке батарей в первую очередь следует спустить воздух из радиаторов. (См. также: Обвязка радиаторов отопления )

Непосредственно для этих целей абсолютно на каждой батарее с одной из сторон расположен специальный кран, при повороте которого вы сможете выпустить ненужный воздух. Однако, будьте при этом осторожны и открывайте его медленно, чтобы избежать резкого выброса горячего пара, так как он находится там под высоким напором.

Чтобы правильно регулировать батареи отопления, только лишь открывать и закрывать специальный регулировочный кран на батарее, конечно же, недостаточно. В зависимости от того, сколько батарей присоединено к котлу, открывайте их на определенное количество оборотов. Например, у вас есть три радиатора, подсоединенных к котлу.

В том случае, если у вас в системе присутствует функция принудительной прокачки воды, появляется возможность на каждом радиаторе установить так называемые трехходовые краны. При наличии в котле достаточной мощности отрегулировать температуру батареи отопления не составит труда. Вообще, чтобы упростить процесс настройки необходимой температуры, каждый радиатор должен иметь специальные вентили. (См. также: Схема подключения батарей отопления )

Их наличие позволит контролировать поступление тепла и рациональное расходование мощностей отопительного оборудования. К примеру, если в комнате стало слишком жарко, либо она не используется и стоит закрытой, то поступление горячей воды в радиатор можно при помощи такого крана понизить либо полностью перекрыть.

Настройка ручного радиаторного терморегулятора

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Регулировка температуры батарей отопления

Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло.

Если в ванной комнате температура будет ниже 24-26оС,  то в помещении будет ощущаться сырость. Поэтому здесь важно обеспечить высокую температуру.

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС.

В остальных комнатах температура может варьироваться от 18 до 22оС.

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др. В этих случаях установка термостата сказывается на микроклимате положительно — воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

  • позволяет создавать определенный температурный режим в комнатах разного назначения;
  • экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
  • появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу.

Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.

После установки механические модели важно правильно настроить. Для этого нужно закрыть в помещении окна, двери, чтобы свети потери тепла к минимуму, что позволит дать более точный результат.

В комнату помещают термометр, затем отворачивают клапан до упора. В этом положении теплоноситель заполнит радиатор полностью, а значит, теплоотдача прибора будет максимальной. Через некоторое время необходимо зафиксировать полученную температуру.

Далее необходимо повернуть головку до упора в обратную сторону. Температура начнет понижаться. Когда термометр покажет оптимальные для помещения значения, то клапан начинают открывать до тех пор, пока не послышится шум воды и не произойдет резкий нагрев. В этом случае вращение головки прекращают, фиксируя ее положение.

Максимальным функционалом обладают электронные устройства, оснащенные блоком управления, как на следующем фото. В него, помимо электронного температурного датчика, входят микропроцессорная схема и панель с кнопками и дисплеем. Запорная головка перемещается с помощью механического реле с электрическим приводом по сигналу, поступающему от управляющей схемы.

Такие терморегуляторы позволяют не только поддерживать требуемую температуру с максимальной точностью, но и дают возможность программировать их работу. Например, ежедневно в будние дни во время отсутствия в квартире жильцов степень нагрева приборов автоматически снижается, а перед приходом хозяев комнаты снова будут прогреваться до оптимальной температуры.

Подробно о самостоятельной установке и настройке терморегулятора для батареи отопления написано в этой статье.

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС,  то в помещении будет ощущаться сырость. Поэтому здесь важно обеспечить высокую температуру.

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.

Регулятор температуры для батарей отопления

Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток

Регулировка температуры батарей отопления

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Таблица комфортных температур в жилых и подсобных помещениях

Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19оС

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Механический регулятор

Основные элементы регулятора механического типа – термостат и термостатический клапан

Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Электронный термостат для батарей

Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

Электронный тип регуляторов температуры в батареях

Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную

После установки механические модели важно правильно настроить. Для этого нужно закрыть в помещении окна, двери, чтобы свети потери тепла к минимуму, что позволит дать более точный результат работы системы отопления.

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

  • В случае индивидуального отопления, регулировка проходит легче, когда:
  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

Регулировка температуры батарей отопления

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Электронный

Регуляторы могут отличаться в зависимости от того, как и где считывают показания температуры:

  • воздуха в комнате;
  • теплоносителя внутри системы;
  • воздух за пределами помещения.

Самые популярные и удобные – регуляторы, считывающие температуру в комнате. Такие приборы отреагируют, если комната нагрелась от солнечных лучей. Выровняют скачки на кухне в моменты активной готовки.

виды кранов регулировки

Механический термостат

Основные виды регуляторов

Для повышения эффективности работы радиатора может использоваться регулятор температуры на батарею отопления, работающий по различным принципам. В настоящий момент насчитывается четыре основные группы регуляторов, объединяющих устройства со схожим принципом действия.

Решая вопрос о том, как отрегулировать батареи отопления, собственники жилья довольно часто обращают внимание на перекрывные краны. Они отличаются доступной стоимостью, приемлемым сроком службы при условии правильной эксплуатации и при этом имеют элементарную конструкцию. Запорный регулятор батареи отопления устанавливают на радиатор и используют для контроля количества поступающего внутрь контура теплоносителя.

Простая конструкция устройства позволяет с легкостью осуществлять управление подачей теплоносителя из системы отопления.

Существует всего два рабочих положения запорных кранов. Первое положение предусматривает свободное поступление теплоносителя из системы, а второе положение полностью перекрывает поступление воды, вследствие чего циркуляция прекращается, радиатор остывает и перестает участвовать в процессе обогрева дома.

Некоторые домовладельцы, используя ручной регулятор температуры отопления на мкд, пробуют оставлять рычаг перекрывного крана в промежуточном состоянии для того, чтобы принудительно уменьшить циркуляцию теплоносителя, однако эксперты против проведения подобных экспериментов. Неправильная эксплуатация запорного крана быстро приведет к тому, что устройство выйдет из строя, а сама система отопления будет нуждаться в сложном и трудоемком ремонте.

С использованием запорных кранов регулировка батарей отопления в квартире может осуществляться на довольно примитивном уровне, поскольку требует непрерывного мониторинга со стороны владельцев и предусматривает ручное управление положениями рычага. Поэтому в настоящий момент запорные краны используются довольно редко, а собственники жилья обращают внимание на более совершенные модели регуляторов.

Плавная регулировка отопления в многоквартирном доме возможна с применением ручных вентилей, усовершенствованная конструкция которых предполагает тонкость в настройках. В отличие от запорных кранов, имеющих два положения – «Открыто»/«Закрыто», вентиль имеет возможность гибкого регулирования количества теплоносителя, поступающего в контур. Осуществляется это путем изменения внутреннего диаметра сечения в проходном канале клапана.

Ручные вентили, с помощью которых осуществляется регулировка отопления батарей, доступны в широком диапазоне моделей, отличающихся внешним видом, материалом изготовления и дизайном. Однако большинство имеют схожие конструктивные решения. Так, базовый вентиль представляет собой клапан с двумя патрубками и запорной головкой.

Поворачивая рукоятку, пользователь может изменять количество теплоносителя и уровень прогрева конкретного радиатора. Хотя вентиль стоит дороже, нежели запорный регулятор на батарею отопления, в долгосрочной перспективе его приобретение более выгодно, поскольку позволяет собственникам жилья сэкономить деньги на оплате счетов за отопление.

К третьей группе устройств относится автоматический регулировочный клапан отопления, используемый в современных системах обогрева. Данное устройство обладает рядом весомых преимуществ и значительно упрощает пользователям их обязанности, связанные с контролем температурного режима в доме, ведь регулятор автоматически задает режим работы отопительных приборов в зависимости от внешних условий.

Чтобы регулировка системы отопления многоквартирного дома с помощью автоматического устройства была возможной, в систему обогрева дома должен быть интегрирован выносной датчик температуры. Именно он будет посылать сигналы регулятору, который в автоматическом режиме произведет изменение внутреннего диаметра проходного сечения. По такому принципу действует термостатический терморегулирующий вентиль для отопления, однако в продаже имеются и более совершенные модели.

Среди них, электронный терморегулятор для батареи отопления цена которого немного выше аналогового устройства. Он оснащен встроенным датчиком температуры, микропроцессором для задачи настроек, электромеханическим реле и панелью управления. Принцип действия, по которому происходит регулировка системы отопления с помощью автоматического терморегулятора, состоит в том, что по сигналу схемы управления происходит перемещение запорной головки с помощью сердечника.

Преимуществами автоматических устройств считается то, что с их помощью можно довольно точно и удобно настраивать работу радиаторов и поэтому вопрос о том, как регулировать температуру батареи отопления для собственников жилья становится решенным.

Регулировка температуры батарей отопления

Желающим узнать, как регулировать батареи отопления с помощью радиаторных термостатов стоит сфокусировать внимание на особенностях данных приборов. Если рассмотренные выше устройства работали по принципу изменения количества теплоносителя, подаваемого в радиатор, то радиаторный регулятор температуры батареи отопления с термостатом изменяет не объем воды, а ее температуру.

Чтобы интегрировать данное устройство в контур системы отопления, потребуется наличие определенных материалов и навыков. В частности, владельцам жилья будут необходимы дополнительные куски труб и соединительная фурнитура. После того, как радиаторный термостат установлен, нужно знать о том, как отрегулировать батареи отопления в квартире с его использованием.

Для этого стоит изучить принцип действия устройства. Его конструкция довольно проста и представлена клапаном с тремя патрубками и чувствительным элементом, расположенным внутри. Внутренний термочувствительный элемент соединен с запорной головкой, а наружный корпус устройства оснащен рукоятью для возможности осуществления настроек.

Термочувствительный элемент, реагируя на действие воды в системе, может изменять свой объем, регулируя тем самым положение штока запорной головки. При этом в случае необходимости остужения воды в радиаторе, открывается канал обратной подачи, а когда теплоноситель должен быть подогрет, напротив, канал подачи воды из обратной линии перекрывается.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ManRem
Adblock
detector
